Оборудование для переработки мяса. Каталог - часть 28







110



 Техническая характеристика

Производительность, кг/ч 800
Вместимость бункера, л 120
Максимальное давление

подаваемого продук-

та, МПа

0,6

Установленная мощ-

ность, кВт

Габаритные размеры, мм 1000х700х1700
Масса, кг 190

Изготовитель — НПП «Эльф 4М».





ШПРИЦ ВАКУУМНЫЙ

НЕПРЕРЫВНОГО ДЕЙСТВИЯ ФШ2-ЛМ

Предназначен  для  вакуумирования  фарша  и

наполнения им колбасных оболочек.

 Техническая характеристика

Производительность, кг/ч 1200
Частота вращения рабо-

чих шнеков, с

-1



10

Вместимость бункера, м

3

 0,15

Потребляемая электро-

энергия, кВт·ч 4,6
Габаритные размеры, мм 1230х960х1590
Масса, кг 550

Изготовитель — ЗАО «Востокптицемаш».



ВАКУУМНЫЙ ШПРИЦ МВФН-100

Вертикально-шнекового  типа,  предназначен

для вакуумирования мясного фарша и наполне-
ния  им  колбасных  оболочек  при  производстве
колбасных  изделий.  Сравнительно  не  дорогой,
простой, удобный в работе и надежный.

 Техническая характеристика

Производительность, кг/ч 600-1200
Вместимость бункера, м

3

 0,12

Установленная мощ-

ность, кВт

Габаритные размеры, мм 1060х600х1335
Масса, кг 170

Поставщик — Производственно-коммерче-

ская фирма «Компонент Плюс».







ШПРИЦ ВАКУУМНЫЙ И1-ФШВ

Предназначен  для  вакуумирования  фарша  и

наполнения  фаршем  колбасных  оболочек  при
изготовлении вареных, полукопченых бесструк-
турных  колбас,  сосисок,  сарделек.  Может  рабо-
тать индивидуально и в поточно-механизирован-
ных линиях выработки колбасных изделий.

Бункер  необходимо  загрузить  фаршем,  по-

добрать цевку требуемого для колбасного изде-
лия размера и накидной гайкой закрепить к ко-
нусу.  Надеть  на  цевку  колбасную  оболочку  и
педалью  включить  электродвигатель,  одновре-
менно с которым включается в работу пластин-
чатый  насос.  Фарш из  бункера поступает  в ра-
бочий  объем  корпуса  шнеков,  дегазируется  и
транспортируется  шнеками  в  колбасную  обо-
лочку.  Удерживая  педаль  в  рабочем  положе-
нии, колбасную оболочку заполняют фаршем.






Шприц вакуумный И1-ФШВ включает в се-

бя:  кожух (1), корпус  шнеков (2), редуктор
шнеков (3), конус (4), цевку (5), вакуумную го-



111

ловку (6), бункер (7), шнеки (8), электродвига-
тель (9), ременную  передачу (10), насос (11),
муфту (12), масляной  бачок (13), отстойник
(14),  резиновую  трубку (15), педаль (16), про-
кладку (17).

 Техническая характеристика

Производительность (кол-

басная оболочка

Ø 70-110 мм), кг/ч 1250

Вместимость бункера, л 80

Величина вакуума,

МПа (кгс/см

2

) 80

(0,8)

Частота вращения шнеков,

мин

-1



не более 635

Число шнеков 2

Установленная мощность, кВт 3

Габаритные размеры, мм 1280х745х1545

Масса, кг 300

Изготовитель — ОАО  «Донецкий  завод

«Продмаш».





ОДНОЦЕВОЧНЫЙ ШПРИЦ ЯЗ-ФША

Предназначен для набивки фаршем (при од-

новременном  вакуумировании)  колбасных  ба-
тонов  при  выработке  вареных  и  полукопченых
колбас,  сосисок  и  сарделек  на  предприятиях
мясной промышленности средней мощности.

Отличается  очень  высокой  степенью  вакуу-

мирования фарша.



 Техническая характеристика

Производительность при
набивке вареных кол-
бас (диаметр оболочки
100 мм), кг/ч 1300
Давление в вакуум-
системе, МПа 0,6-0,8
Установленная мощ-
ность, кВт

Габаритные размеры, мм 1090х878х1480
Масса, кг 190

Изготовитель — ОАО  Свердловское  ПКБ

«УралМясоМаш».

ШПРИЦ ВАКУУМНЫЙ ЯЗ-ФШ-2Б

Предназначен  для  вакуумирования  мясного

фарша  и  наполнения  им  колбасных  оболочек
при  производстве  вареных  и  полукопченых
колбас.

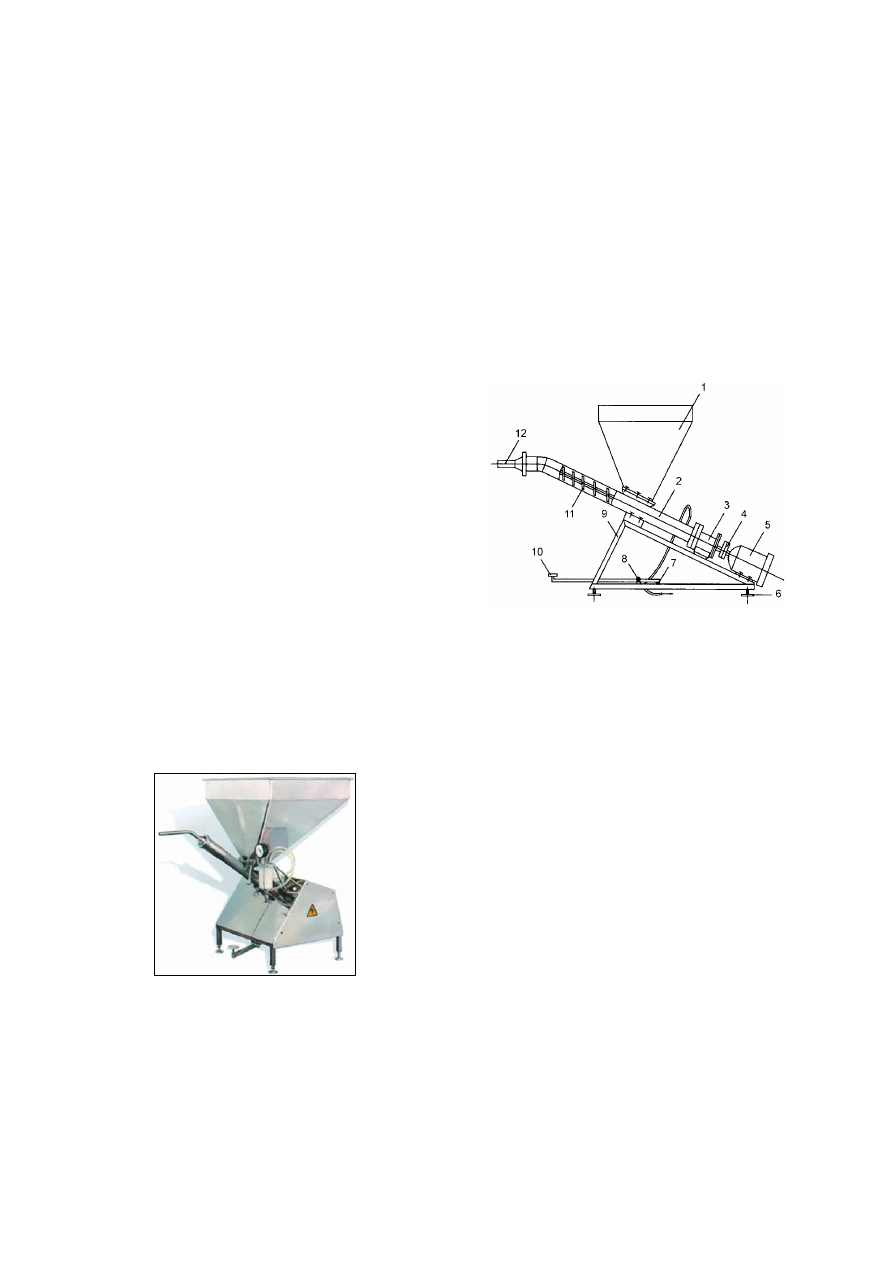

Шприц вакуумный Я3-ФШ-2Б:

1 – приемный бункер; 2 – корпус шнека;

3 – подшипниковый узел; 4 – муфта;

5 – электродвигатель; 6 – регулируемые опоры;

 7 – выключатель; 8 – вакуумный клапан;

9 – рама из уголков; 10 – педаль;

11 – сменная цевка; 12 — выключатель

 Техническая характеристика

Производительность (при
ручной вязке батонов колбас
на две цевки), кг/ч:



полукопченые

1400

вареные 2760

Число цевок 2
Вместимость бункера, м

3

 0,3

Потребляемая электроэнер-
гия при производстве кол-
бас, кВт·ч:



полукопченые

5,6-7,6

вареные 5-5,4

Габаритные размеры, мм 1335х1102х1360
Масса, кг 317

Изготовитель — ООО «ВМЗ-Сатурн».



112

ШПРИЦ ВАКУУМНЫЙ Я3-ФШ2-БМ

Предназначен  для  вакуумирования  мясного

фарша  и  наполнения  колбасных  оболочек  при
производстве вареных и полукопченых колбас.



 Техническая характеристика

Производительность (при
ручной вязке батонов на
две цевки), кг/ч:



полукопченые колбасы 1400
вареные

2760

Число цевок 2
Вместимость бункера, м

3

 0,35

Потребляемая мощ-
ность, кВт:

полукопченые колбасы

не более 7,6

вареные

не более 5,4

Номинальное напряже-
ние, В

380

Габаритные размеры, мм 1355х1102х1460
Масса, кг

не более 317



Изготовитель — Опытный  механический

завод «Александровский».

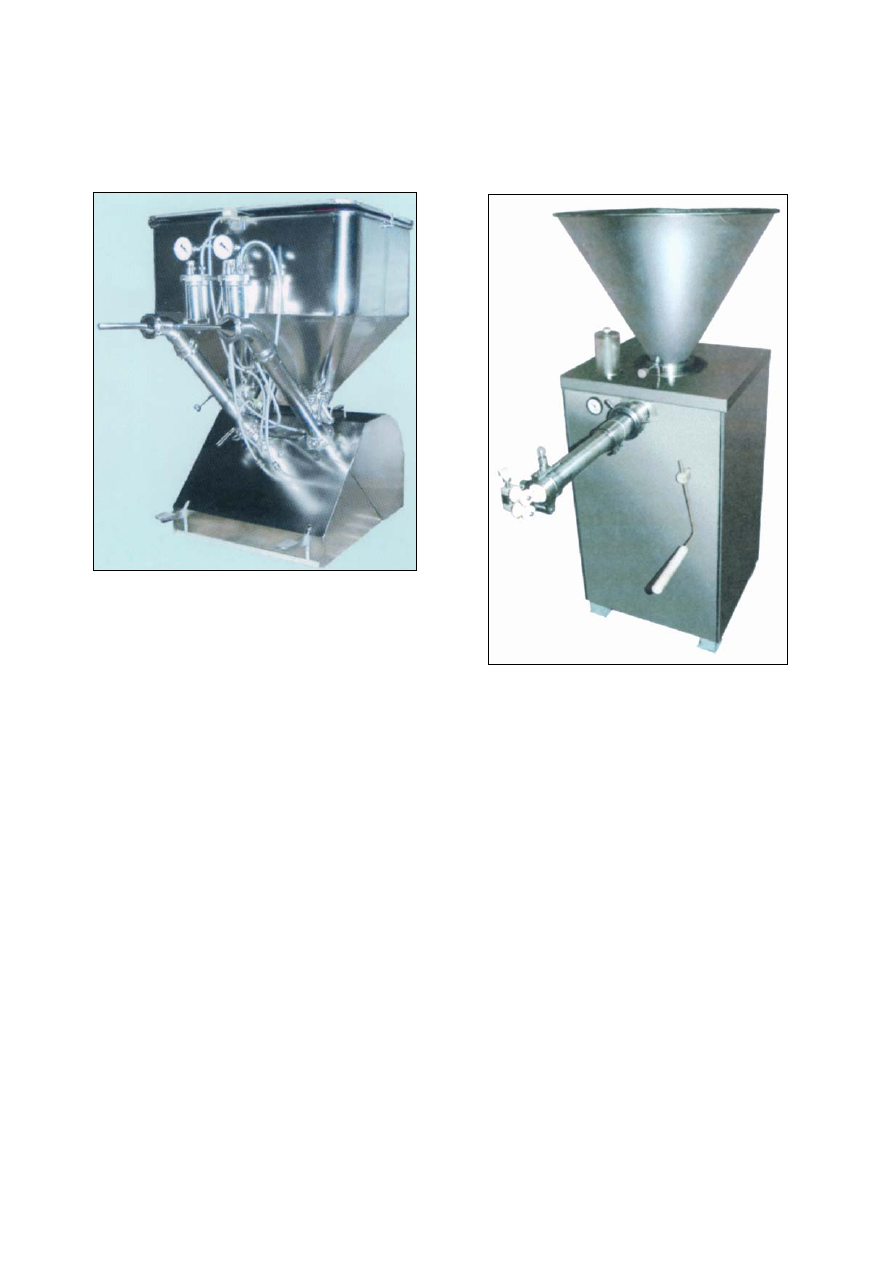

ШПРИЦ ВАКУУМНЫЙ

ЩФМ3-ФНП-1 (ПОЛУАВТОМАТ)

Применяется  при  производстве  сосисок,  ва-

реных,  варено-копченых,  полукопченых  и  сы-

рокопченых колбас с необходимой по техноло-
гии  плотностью  набивки  и  высококачествен-
ным  вакуумированием  фарша,  с  порциони-
рующим устройством.



 Техническая характеристика

Производительность, кг/ч:

вареные колбасы в обо-
лочке диаметром не менее
85 мм, длиной батона не
менее 450 мм 700-1400
сосиски массой 65 г 400

Масса сосисок, г 50-120
Производительность по ко-
личеству сосисок, шт/мин

не менее 60

Вместимость бункера, м

3

 0,08

Установленная мощ-
ность, кВт 4,6
Вакуум, остаточное давле-
ние, кгс/см

2

 -1

Габаритные размеры, мм 720х1350х1560
Масса, кг 370

Поставщик

ЗАО «Проф Мастер».









113

ШПРИЦ ВАКУУМНЫЙ ДЛЯ НАПОЛНЕНИЯ

КОЛБАСНЫХ ОБОЛОЧЕК ФНП-1

Применяется  для  наполнения  фаршем  любой

консистенции  различных  оболочек  при  произ-
водстве  сосисок,  вареных,  варено-копченых,  по-
лукопченых и сырокопченых колбас с необходи-
мой по технологии плотностью набивки и высо-
кокачественным вакуумированием фарша.

Комплектуется  порционирующим  устройст-

вом, обеспечивающим производство сосисок.

 Техническая характеристика

Производительность, кг/ч:



вареные колбасы в обо-
лочке диаметром не ме-
нее 85 мм, длиной бато-
на не менее 450 мм 700-1400
сосиски массой 65 г 400

Масса сосисок, г 50-120
Производительность по
количеству сосисок,
шт/мин

60

Вместимость бункера, м

3

 0,08

Установленная мощ-
ность, кВт

4,6

Габаритные размеры, мм 720х1350х1560
Масса, кг 370



Поставщик — ЗАО «Проф-Мастер».









ШПРИЦ КОЛБАСНЫЙ УНИВЕРСАЛЬНЫЙ

ВАКУУМНЫЙ (ПОЛУАВТОМАТ)

Предназначен  для  набивки  колбасных  изде-

лий всех видов, кроме сырокопченых колбас.

Может  работать  в  непрерывном  режиме  с

регулируемыми  в  любых  пределах  дозами,
причем  дозы  отделяются  друг  от  друга  пере-
кручиванием оболочки.

Может  быть  укомплектован  подъемником-

опрокидывателем  с  тележкой,  соответствую-
щей  объему  бункера,  а  также  устройством  ав-
томатической  перекрутки  сосисок  в  полиамид-
ной  оболочке. В  комплект  поставки  входят де-
вять цевок.

 Техническая характеристика

Производительность, кг/ч:



сосиски массой 125 г 1500
                            65 г 545
                            35 г 210

при непрерывной набивке
(в зависимости от диаметра
оболочки) 200-1700

Диаметр сменных цевок, мм

12; 14; 16; 18; 22;

25; 30; 40; 52

Вместимость загрузочной
воронки, л

250

Установленная мощность, кВт 1,5-2,2
Габаритные размеры, мм 1422х520х1935
Масса, кг 420

Изготовитель — ООО  Промышленно-

торговая компания «ПТК Агропродмаш».



УНИВЕРСАЛЬНЫЙ ВАКУУМНЫЙ ШПРИЦ

У-159

Предназначен  для  шприцевания  колбасных

изделий.

Обеспечивает  равномерную  (непрерывную)

и порционную (при производстве сосисок, сар-
делек) в интервале 25-125 г подачу фарша.

 Техническая характеристика

Производительность при
порционной подаче фарша
(техническая), кг/ч:



масса сосиски 65 г 545
                         125 г 1050

Техническая производи-
тельность при непрерывной
подаче фарша, кг/ч

800-1200

Вместимость загрузочной
воронки, кг

200

Масса дозы, г 25-125
Число доз в минуту 132
Потребляемая мощность,
кВт 1,5-2,2
Габаритные разме-
ры, мм 1420х520х1960
Масса, кг 574

Изготовитель — ООО «ВМЗ-Сатурн».



УНИВЕРСАЛЬНЫЙ ВАКУУМНЫЙ ШПРИЦ

Предназначен  для  набивки  мясной  смеси  в

искусственные или естественные (свиные) обо-
лочки  при  производстве  копченых  колбасных
