Оборудование для переработки мяса. Каталог - часть 24







94

рецептурой  и  технологическим  процессом  из-
готовления  колбасных  изделий  на  предприяти-
ях  мясоперерабатывающей  промышленности
различной  мощности.  Может  использоваться
для приготовления сырково-творожной массы в
молочной промышленности, фаршей — в  рыб-
ной.

Состоит из сварной нержавеющей рамы, ко-

торая  устанавливается  на  полу  цеха  на  вибро-
изолирующих  опорах.  В  верхней  части  рамы
имеется  дежа,  внутри  ее  установлены  месиль-
ные шнеки, привод которых осуществляется от
электродвигателя через редуктор.

Фарш  загружается  в  дежу  либо  вручную,

либо  с  помощью  подъемника,  перемешивается
3-5  мин.  Затем  открывается  крышка,  располо-
женная  на  торцовой  стенке  дежи,  и  фарш  вы-
гружается в заранее поставленную емкость.

• Техническая характеристика

Производительность, кг/ч 300
Высота, мм:

загрузки 1200
выгрузки 740

Установленная мощ-
ность, кВт 6,6
Габаритные размеры, мм 1190х660х1200
Масса, кг 300

Изготовитель — ОАО  Свердловское  ПКБ

«УралМясоМаш».



ФАРШЕМЕШАЛКА
ВИБРОВАКУУМНАЯ Я3-ФМУ

Предназначена  для  перемешивания  мясосы-

рья с ингредиентами при посоле и производст-
ве фарша для колбасных изделий на мясопере-
рабатывающих  предприятиях  малой  и  средней
мощности.



• Техническая характеристика

Производительность, кг/ч

не менее 300

Установленная мощ-
ность, кВт

2,75

Занимаемая площадь, м

2

 1,04

Габаритные размеры, мм 1300х800х1300
Масса, кг 450

Изготовитель — ОАО  Свердловское  ПКБ

«УралМясоМаш».



ФАРШЕМЕШАЛКА Я3-ФМЦ

Предназначена  для  перемешивания  состав-

ных  компонентов  фарша,  предусмотренных
рецептурой  и  технологическим  процессом  из-
готовления  колбасных  изделий  на  предприяти-
ях  мясоперерабатывающей  промышленности
различной  мощности.  Можетт  использоваться
для приготовления сырково-творожной массы в
молочной промышленности и фарша — в рыб-
ной.

Состоит из сварной нержавеющей рамы, ко-

торая  устанавливается  на  полу  цеха  на  вибро-
изолирующих  опорах.  В  верхней  части  рамы
имеется  дежа,  внутри  ее  установлены  месиль-
ные шнеки, привод которых осуществляется от
электродвигателя через редуктор.

Фарш  загружается  в  дежу  вручную  или  с

помощью  подъемника,  перемешивается 3-5
мин.  Затем  открывается  крышка,  расположен-
ная на торцовой стенке дежи, и фарш выгружа-
ется в заранее поставленную емкость.

• Техническая характеристика

Производительность, кг/ч

не менее 450

Высота, мм:

загрузки 1315
выгрузки 730

Установленная мощ-
ность, кВт 4,0
Габаритные размеры, мм 1130х900х1310
Масса, кг 400

Изготовитель — ОАО  Свердловское  ПКБ

«УралМясоМаш».









95

ФАРШЕМЕШАЛКА Я3-ФМО

Предназначена  для  перемешивания  состав-

ных  компонентов  фарша,  предусмотренных
рецептурой  и  технологическим  процессом  из-
готовления  колбасных  изделий  на  предприяти-
ях  мясоперерабатывающей  промышленности
различной  мощности.  Может  использоваться
для приготовления сырково-творожной массы в
молочной промышленности и фарша — в рыб-
ной.

Состоит  из  сварной  нержавеющей  рамы,

виброизолирующих  опор,  дежи,  внутри  кото-
рой  установлены  месильные  шнеки,  привода  и
тоже в деже.

Фарш  загружается  в  дежу  вручную  либо  с

помощью  подъемника,  перемешивается 3-5
мин,  затем  открывается  крышка,  расположен-
ная на торцевой стенке дежи, и фарш выгружа-
ется в заранее поставленную емкость.



• Техническая характеристика

Производительность, кг/ч

не менее 500

Высота, мм:

загрузки 1305
выгрузки 970

Установленная мощ-
ность, кВт 5,5



Габаритные размеры, мм 1400х1100х1305
Масса, кг 700

Изготовитель — ОАО  Свердловское  ПКБ

«УралМясоМаш».



ФАРШЕМЕШАЛКА
ВИБРОВАКУУМНАЯ Я3-ФМФ

Предназначена  для  перемешивания  мясосы-

рья с ингредиентами при посоле и производст-
ве фарша для колбасных изделий на мясопере-
рабатывающих  предприятиях  малой  и  средней
мощности.

• Техническая характеристика

Производительность, кг/ч

не менее 550

Установленная мощ-
ность, кВт

6,6

Занимаемая площадь, м

2

 2,2

Габаритные размеры, мм 1655х1090х1500
Масса, кг 850

Изготовитель — ОАО  Свердловское  ПКБ

«УралМясоМаш».





ФАРШЕМЕШАЛКА Я3-ФМИ

Предназначена для перемешивания составных

компонентов  фарша,  предусмотренных  рецепту-
рой  и  технологическим  процессом  изготовления
колбасных  изделий  на  предприятиях  мясной
промышленности большой мощности.

После  загрузки  мясосырья  и  компонентов  в

дежу оператор управляет процессом перемеши-
вания  с  помощью  кнопок  «Пуск», «Выгрузка»,
«Стоп».  Фаршемешалка  работает  в  режиме  ра-
бочего  перемешивания.  Для  осуществления
обратного  хода  необходимо  последовательно
нажать  кнопку  «Стоп»,  потом — «Выгрузка».
Режим  «Пуск»  и  «Выгрузка»  не  обязательно
должны  следовать  друг  за  другом.  Продолжи-
тельность  режимов  зависит  от  состава  переме-
шиваемого  мясосырья  или  фарша.  Перемеши-
вается  сырье  двумя  встречно-вращающимися
валами с закрепленными на них лопатками, вы-
гружается  при  выключенном  реверсе  шнеком,
установленным в нижней части дежи под лопа-
стными валами.

• Техническая характеристика

Производительность, кг/ч 3500
Высота выгрузки, мм 1200
Установленная мощ-
ность, кВт 7,5
Габаритные размеры, мм 2900х1132х1630
Масса, кг 1100

Изготовитель — ОАО  Свердловское  ПКБ

«УралМясоМаш».

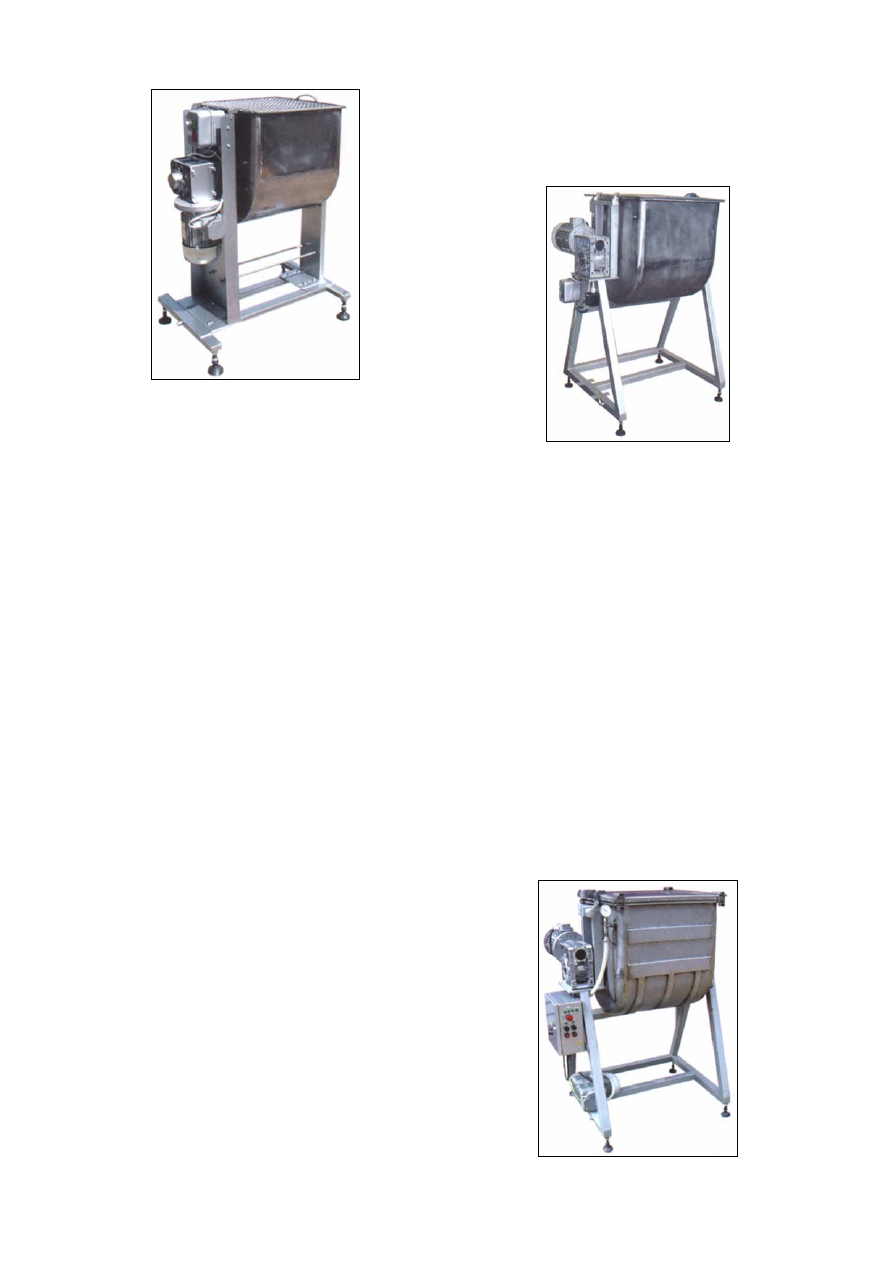

ФАРШЕМЕШАЛКА ИПКС-019 (Н)

Предназначена  для  перемешивания  мясного

фарша  и  других  измельченных  пищевых  про-
дуктов с компонентами.



96



• Техническая характеристика

Производительность, кг/ч 300
Вместимость дежи, л 80
Коэффициент заполнения 0,5
Частота вращения мешал-
ки, мин

-1

 31

Установленная мощ-
ность, кВт 0,75
Габаритные размеры, мм 965х500х965
Масса, кг 60±5

Изготовитель — НПП «Эльф 4М».





ФАРШЕМЕШАЛКА ИПКС-019

Предназначена  для  перемешивания  мясного

фарша  и  других  измельченных  пищевых  про-
дуктов с компонентами.

• Техническая характеристика

Производительность, кг/ч 300
Вместимость дежи, л 80
Коэффициент заполнения

не более 0,7

Частота вращения мешал-
ки, мин

-1

 35

Установленная мощ-
ность, кВт 0,8
Габаритные размеры, мм 1000х500х1000
Масса, кг 60

Изготовитель — НПП «Эльф 4М».







ФАРШЕМЕШАЛКА ИПКС-019-200

Предназначена  для  перемешивания  мясного

фарша  и  других  измельченных  пищевых  про-
дуктов  с  компонентами  при  атмосферном  дав-
лении.



• Техническая характеристика

Производительность, кг/ч 1000
Вместимость дежи, л 200
Коэффициент заполнения

не более 0,7

Частота вращения мешал-
ки, мин

-1

 23

Установленная мощность, кВт 2,2
Габаритные размеры, мм 1050х850х1450
Масса, кг 145

Изготовитель — НПП «Эльф 4М».





ФАРШЕМЕШАЛКА ВАКУУМНАЯ

ИПКС-019-200 (В)

Предназначена  для  перемешивания  мясного

фарша  и  других  измельченных  пищевых  про-
дуктов с компонентами в условиях вакуума.





97

• Техническая характеристика

Производительность, кг/ч 1000
Вместимость дежи, л 200
Коэффициент заполнения

не более 0,7

Частота вращения мешал-
ки, мин

-1



23

Предельное остаточное
давление, кгс/см

2



-0,5

Установленная мощ-
ность, кВт

2,6

Габаритные размеры, мм 1100х850х1450
Масса, кг 175

Изготовитель — НПП «Эльф 4М».





ФАРШЕМЕШАЛКА 221 ФМ 005

Предназначена  для  перемешивания  состав-

ных  компонентов  фарша  при  производстве
колбасных и консервных изделий.

Фарш  перемешивается  спиральными  шне-

ками.

• Техническая характеристика

Производительность, кг/ч

до 330

Вместимость дежи, л 50
Установленная мощ-
ность, кВт

1,5

Габаритные размеры, мм

860х523х1220

Масса, кг

200



Изготовитель — ФГУП  «Красноярский  ма-

шиностроительный завод».



ФАРШЕМЕШАЛКА ФМВ 015

Предназначена  для  приготовления  фарша

путем  перемешивания  предварительно  измель-
ченного  мяса  с  другими  компонентами,  преду-
смотренными  рецептурой,  а  также  для  посола
шрота и мяса в кусках массой до 0,5 кг.

Основной  технологический  процесс  опера-

тор проводит при ручном управлении. Заданная
величина  вакуума  в  корыте  достигается  авто-
матически.

Безопасность оператора обеспечивается сис-

темой блокировки.

• Техническая характеристика

Производительность, кг/ч

не менее 700

Установленная мощ-
ность, кВт

5,2

Вместимость, л 150
Длительность цикла, мин 3-6
Габаритные размеры, мм 1200х800х1510
Масса, кг

не более 530

Изготовитель — ФГУП  «Красноярский  ма-

шиностроительный завод».



ФАРШЕМЕШАЛКИ

Предназначены для перемешивания мясного

фарша  до  требуемой  консистенции  со  всеми
компонентами,  предусмотренными  рецептурой
и  технологическим  процессом  изготовления
колбасных  изделий.  Успешно  используются
для перемешивания и в других областях пище-
вого  производства  (овощные  салаты,  фрукто-
вые и мясные консервы, молочные продукты и
т.д.).

• Техническая характеристика





Л5-ФМ-2У-

150

Л5-ФМ-2У-

335

Производитель-
ность техниче-
ская по фаршу,
кг/ч:





вареные колба-
сы

1500 3200

полукопченые

900

2000

Коэффициент
загрузки 0,6-0,8
Вместимость
корыта (геоме-
трическая), м

3



150 335

Длительность
цикла, мин 3,5-8
Установленная
мощность, кВт 5,5

В том числе при-
вод:





месильных
шнеков 3,5

5,5

механизма за-
грузки 1,5

1,5

Габаритные раз-
меры с механиз-
мом загрузки, мм


1940х965х

х1330

3200х965х

х1375
