Оборудование для переработки мяса. Каталог - часть 9







34

Стол для вязки колбас и свинокопченостей

К7-ФЦК-0,5/3-1

Габаритные размеры, мм 2020х1020х800
Масса, кг 69

Термокамера К7-ФТУ

Производительность, кг/ч 60
Мощность, кВт 53,25
Габаритные размеры, мм 1700х1600х2500
Масса, кг 200

Котел варочный К7-ФКВ-250

Мощность, кВт 20
Габаритные размеры, мм 1430х880х1160
Масса, кг 350

Шприц для рассола К7-ФШР

Производительность, шт/ч 50
Рабочее давление воздуха
в баке, МПа 0,2-0,3
Габаритные размеры, мм 680х380х930
Масса, кг 45

Чан К7-ФЦК/5-1

Габаритные размеры, мм 1050х775х920
Масса, кг 190

Изготовитель — ОАО «Полтавамаш».



КОМПЛЕКТ ОБОРУДОВАНИЯ

ДЛЯ ПРОИЗВОДСТВА

КОЛБАСНЫХ ИЗДЕЛИЙ

Предназначен  для  выработки  мясных  изде-

лий  широкого  ассортимента:  колбас  в  нату-
ральной  и  искусственной  оболочках,  изделий
из  крупнокускового  мяса  в  условиях  неболь-
ших крестьянских и фермерских хозяйств.

 Техническая характеристика

Производительность в смену, т

1,5-2

Установленная мощность, кВт

70

Занимаемая площадь, м

2



60

Изготовитель — ГУП  «Таганрогский  завод

«Прибой».

КОМПЛЕКТ ОБОРУДОВАНИЯ

ДЛЯ ТЕРМООБРАБОТКИ

КОЛБАСНЫХ ИЗДЕЛИЙ 221 ФО 1,5.91

Предназначен  для  подсушки,  обжарки,  вар-

ки,  копчения  вареных,  варено-копченых,  полу-
копченых колбас и свинокопченостей.

Состоит  из  установки  для  термообработки

колбасных изделий ФКУ-1 и пяти тележек 221
ФО 1,5.13. Установка  включает  в  себя  термо-
камеру,  дымогенератор  и  пульт  управления.
Тележка  служит  для  подвешивания  колбасных
изделий и обработки их в камере.

 Техническая характеристика

Установка ФКУ-1

Производительность термока-
меры в смену, кг 300
Максимальная температура в
центре нагрева батона,

°С 40-72

Температура рабочей сре-
ды,

°С:

при подсушке 60-95
обжарке 75-100
копчении 50

Время разогрева камеры, мин 30
Установленная мощность, кВт:

термокамеры 29,54
дымогенератора 1,33
пульта управления 0,4

Габаритные размеры, мм:

термокамеры 1280х1400х2400
дымогенератора 540х745х1570
пульта управления 380х500х1800

Масса, кг:

термокамеры 412
дымогенератора 123
пульта управления 124

Тележка 221 ФО 1,5.13

Полезная нагрузка, кг 270
Нагрузка на штангу, кг 7
Габаритные размеры, мм 1100х900х1490

Разработчик  и  изготовитель — ФГУП

«Красноярский машиностроительный завод» .



КОМПЛЕКТ ОБОРУДОВАНИЯ

ДЛЯ МЯСОПЕРЕРАБАТЫВАЮЩЕГО ЦЕХА

МОЩНОСТЬЮ 1500-2000 кг В СМЕНУ

221 ФО 1,5.80

Предназначен для цехов малой мощности по

переработке мяса и мясопродуктов в различные
сорта  вареных,  варено-копченых,  полукопче-
ных колбас и свинокопченостей.

В  составе  оборудования  более 30 наимено-

ваний  машин  и  агрегатов,  которые  могут  быть
размещены  на  семи  участках:  производствен-



35

ный, обвалки и жиловки мяса, термообработки,
кладовая  специй,  подготовки  кишечной  обо-
лочки, мойки тары, посола, склад готовой про-
дукции.

 Техническая характеристика

Производительность в смену, кг 1500-2000
Напряжение, В 380
Суммарная установленная мощ-
ность, кВт

198

Занимаемая площадь, м

2

 185

Разработчик  и  изготовитель — ФГУП

«Красноярский машиностроительный завод» .



КОМПЛЕКТ ОБОРУДОВАНИЯ

ДЛЯ ПРОИЗВОДСТВА КОПЧЕНОСТЕЙ

И КОЛБАСНЫХ ИЗДЕЛИЙ И1-ФХЛ

Предназначен  для  переработки  мясопродук-

тов.

Исходный продукт — туши, полутуши. Тех-

нологические операции: разделка мяса, измель-
чение  мясного  сырья,  измельчение  шпика,  пе-
ремешивание  и  посол  шрота,  шприцевание
фарша  в  оболочку,  термообработка  (обжарка,
варка, копчение).

 Техническая характеристика

Производительность в смену, кг

300-2000

Суммарная установленная мощ-
ность, кВт

150

Потребляемая электроэнер-
гия, кВт

130

Общий расход воды за смену:



питьевого качества, м

3



50

в том числе горячая, %

30

Потребление сжатого воздуха
(при давлении 0,4 МПа), м

3

/ч

0,9

Потребление пара (при давле-
нии 0,5 МПа), кг/ч

450

Занимаемая площадь, м

2



120

Масса, кг

42500

Изготовитель — АО  «Донецкий  завод

«Продмаш».

КОМПЛЕКТ ОБОРУДОВАНИЯ

ДЛЯ ПРОИЗВОДСТВА

МЯСНЫХ ПАШТЕТОВ ИПКС-0204

Предназначен  для  изготовления  паштетных

изделий из клейдающих продуктов (субпродук-
ты,  кровь,  шкурки  свиного  шпика)  в  вареном
виде, имеющих мажущую консистенцию. При-
меняется  на  мясоперерабатывающих  предпри-
ятиях.

Обслуживают четыре-пять человек.

 Техническая характеристика

Производительность в смену, кг



Установленная мощность, кВт

50,1

Необходимая производственная
площадь, м

2



95

Изготовитель — НПП «Эльф 4М».

КОМПЛЕКТ ОБОРУДОВАНИЯ

ДЛЯ ПРОИЗВОДСТВА ЗАМОРОЖЕННЫХ

БЛИНЧИКОВ С НАЧИНКОЙ ИПКС-0209

Применяется  на  мясоперерабатывающих

предприятиях  при  производстве  полуфабрика-
тов.

Обслуживают пять человек.

 Техническая характеристика

Производительность в сутки, кг

500

Расход горячей воды для мойки
оборудования в смену, л

55

Установленная мощность, кВт

17,1

Необходимая производственная
площадь, не менее, м

2



40

Изготовитель — НПП «Эльф 4М».

КОМПЛЕКТЫ ОБОРУДОВАНИЯ

ДЛЯ ПРОИЗВОДСТВА

ЗАМОРОЖЕННЫХ КОТЛЕТ И ТЕФТЕЛЕЙ

Применяются  на  мясоперерабатывающих

предприятиях  при  производстве  кулинарных
полуфабрикатов.

Обслуживают четыре человека.



36

 Техническая характеристика



ИПКС-0205

ИПКС-0206

Производительность в
сутки, кг

1300

2600

Расход горячей воды
для мойки оборудова-
ния в смену, л

55

65

Установленная мощ-
ность, кВт

3,2

7,1

Необходимая произ-
водственная пло-
щадь, м

2



35

40

Изготовитель — НПП «Эльф 4М».

КОМПЛЕКС ДЛЯ ТЕРМИЧЕСКОЙ

ОБРАБОТКИ КТОМИ-100

Предназначен для варки, копчения колбас и

других  мясных  изделий,  холодного  и  горячего
копчения  рыбы,  сушки  плодоовощной  продук-
ции, лечебных трав и другого сырья фармацев-
тического назначения.

Состоит  из  термодымовой  камеры  с  моду-

лем  для  установки  обрабатываемых  изделий,
блока  управления,  парогенератора  с  накопи-
тельной емкостью, дымогенератора.

 Техническая характеристика

Полезная вместимость термо-
дымовой камеры, л

860

Максимальная масса загру-
жаемых изделий, кг

100

Диапазон регулирования тем-
пературы

°С 30-100

Максимальная создаваемая
влажность в камере при тем-
пературе 100°С, %

100

Потребляемая мощность, кВт:



в режиме обжарки 8
варки 4
холодного копчения 1

Габаритные размеры, мм 2050х1065х950
Масса, кг 250

Изготовитель — ООО «ВМЗ-Сатурн».

КОМПЛЕКС ДЛЯ ТЕРМИЧЕСКОЙ

ОБРАБОТКИ МЯСНЫХ ИЗДЕЛИЙ

КТОМИ-300

Предназначен для варки и копчения колбас,

производства  различных  мясных  изделий  и
рыбных продуктов.

Состоит  из  шкафа  с  установленным  на  нем

вентилятором,  имеющим  два  блока  нагревате-
лей,  пародымогенератор,  трубопровод,  блок
управления.

 Техническая характеристика

Рабочая вместимость каме-
ры, м

3

 2,6

Масса загружаемых изде-
лий, кг 300
Температура в камере,

о

С 100

Влажность, %

100

Давление воды в системе очи-
стки и охлаждения дыма, т/см

2

 2

Время достижения температу-
ры 100

о

С, мин 7

Время появления пара пос-
ле включения парогенерато-
ра, мин

Время автоматической работы
дымогенератора, ч 3
Установленная мощность, кВт 35
Габаритные размеры, мм 1450х1760х2700
Масса, кг 1500

Изготовитель — ООО «ВМЗ-Сатурн».

ЛИНИЯ ДЛЯ ПРОИЗВОДСТВА

СОСИСОК

Применяется  на  мясоперерабатывающих

предприятиях.

Состоит из шприца, порционирующего и на-

вешивающего устройства.

 Техническая характеристика

Производительность кг/ч

500

Габаритные размеры, мм

6000х1200х2730

Масса, кг

9600

Поставщик — Производственно-коммерче-

ская фирма «Компонент Плюс».





37

ОБВАЛКА И ЖИЛОВКА МЯСНОГО СЫРЬЯ

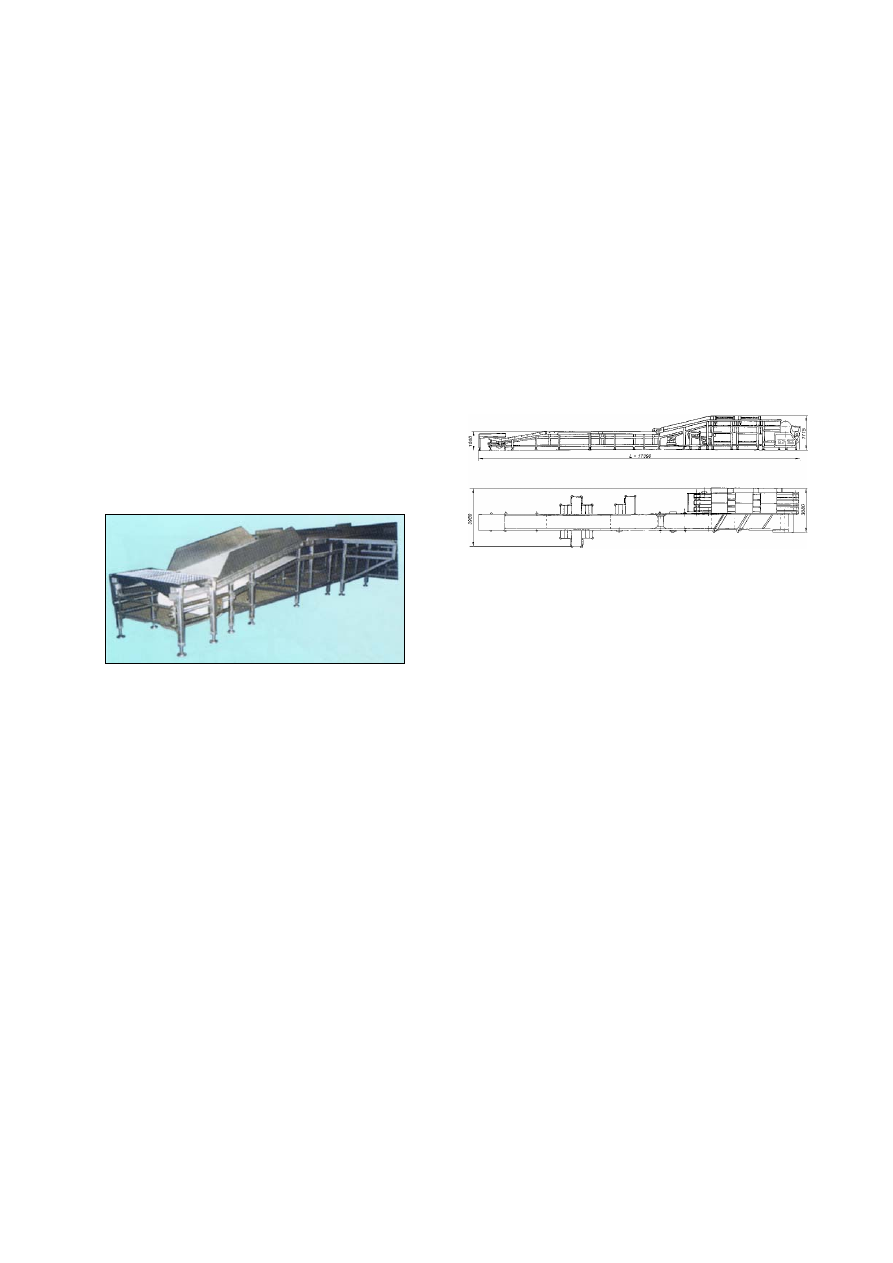

КОНВЕЙЕР ДЛЯ ОБВАЛКИ

И ЖИЛОВКИ МЯСА

Предназначен для обвалки, жиловки, накоп-

ления по сортам и транспортировки мяса.

Конструкция  унифицированного  конвейера

предусматривает изготовление нескольких кон-
вейеров  разной  производительности  путем
компоновки  секций.  Полутуши  по  подвесным
путям подаются к рабочему месту разрубщика,
где  разделяются  на  отруба  и  сбрасываются  на
ленту конвейера, который транспортирует мясо
к  рабочим  местам  обвальщиков,  расположен-
ным  по  обеим  сторонам  ленты.  Обвальщики
вручную снимают отруба на приемные столы и
на доске отделяют мясо от костей. Мясо и кос-
ти  сбрасывают  на  ту  же  ленту  конвейера.  За
рабочими местами обвальщиков кости вручную
снимают с ленты и сортируют в тележки, а мя-
со подается  конвейером к рабочим местам  жи-
ловщиков.



 Техническая характеристика

Ширина ленты, мм

800

Потребляемая мощность, кВт

5,5

Номинальное напряжение, В

380

Число рабочих мест

16+1

Габаритные размеры, мм

18940х3140х1180

Масса кг

3800

Изготовитель — Опытный  механический

завод «Александровский».



КОНВЕЙЕР ДЛЯ ОБВАЛКИ

И ЖИЛОВКИ МЯСА

 РЗ-ФЖ-2В

Предназначен для обвалки, жиловки, накоп-

ления  по  сортам  и  транспортировки  жилован-
ного мяса.

Применяется  на  мясоперерабатывающих

предприятиях.

Конвейер  поставляется  сборочными  едини-

цами шести типоразмеров.

Полутуши  по  подвесному  пути  подаются  к

месту разрубщика, где их разделяют на отруба
и  сбрасывают  на  ленту  основного  конвейера,
который  транспортирует  мясо  к  рабочим  мес-
там обвальщиков. Последние отделяют мясо от
кости  и  сбрасывают  их  на  ленту  основного
конвейера,  который  подает  мясо  к  местам  жи-
ловщиков, где его разделяют на три сорта.

Разгружаться  сырье  может  в  емкости  при

одноэтажном  размещении  оборудования  цеха
созревания и в спуске — при многоэтажном.

Конвейер  устанавливается  горизонтально  с

помощью регулируемых опор.

Обслуживают (в зависимости от  типоразме-

ра) 9-24 человека.



 Техническая характеристика

Производительность в смену,
туши

5-22

Установленная мощность двига-
теля, кВт·ч

0,6-13

Габаритные размеры, мм

17390-31970х

х3980х1715

Масса, кг

4980-7800

Изготовитель — АО  «Донецкий  завод

«Продмаш».

СТОЛ ОБВАЛОЧНЫЙ Я2-ФЮВ-02

Предназначен для обвалки и жиловки мяса с

разделением его по сортам.

Габаритные  размеры 1500x790x890 мм.

Масса 50 кг.

Изготовитель — ОАО  «Санкт-Петер-

бургский завод «Мясомолмаш».
