Оборудование для переработки мяса. Каталог - часть 10



38

ТЕЛЕЖКА-РИКША ПМ-ФТК-250

Предназначена  для  перевозки  мяса  и  мясо-

сырья на предприятиях мясоперерабатывающей
промышленности.



• Техническая характеристика

Грузоподъемность, кг 250
Диаметр колеса, мм 400
Габаритные размеры, мм 1410х800х780
Масса, кг 40

Изготовитель — ООО «ММ ПРИС».





ТЕЛЕЖКА-РИКША Я32-ТР.00

Предназначена для транспортировки мясных

продуктов на предприятиях АПК.

• Техническая характеристика

Грузоподъемность, кг

200

Вместимость, дм

3



200

Габаритные размеры, мм

1300x780x785

Масса, кг

75

Изготовитель — ОАО «Тверьагропродмаш».

ТЕЛЕЖКИ

ТЕХНОЛОГИЧЕСКИЕ ПТ-1053

Предназначены для транспортировки фарша,

загрузки волчков, куттеров и фаршемешалок на
предприятиях  мясной  промышленности,  а  так-
же  транспортировки  и  временного  хранения
различных пищевых продуктов на предприяти-
ях перерабатывающей промышленности.



• Техническая характеристика

Тележка

№ чер-

тежа

Габаритные

размеры, мм

Вмес-

ти-

мость,

л

Тол-

щина

стенки,

мм

Диа-
метр

колес,

мм

Масса,

кг

   100 л

Р.2716.

000

664х537х581  400

2

160

28

   200 л

Р.2468.

000

782х673х690  503

2

160

40

   300 л

P.2858.

000

782х673х940  753

2

160

50

Изготовитель — Опытный  механический

завод «Александровский».



ТЕЛЕЖКА ФЦ-2В

Предназначена  для  транспортировки  пище-

вого сырья и загрузки его в различное техноло-
гическое  оборудование,  используемое  на  пред-
приятиях  мясной  и  молочной  промышленно-
сти.

• Техническая характеристика

Грузоподъемность, кг 100

Вместимость корпуса тележ-
ки, дм

3

 100

Габаритные размеры, мм 742х552х745

Масса, кг 28

Изготовитель — ОАО «Тверьагропродмаш».



ТЕЛЕЖКА 221 ФО.1.5.01

Предназначена  для  транспортировки  мясно-

го сырья и загрузки его в технологическое обо-
рудование,  используемое  при  выработке  кол-
басных изделий.





39

• Техническая характеристика

Вместимость, л 120

Габаритные размеры, мм 892х660х850

Масса, кг 30

Разработчик  и  изготовитель — ФГУП

«Красноярский машиностроительный завод» .



ТЕЛЕЖКА ФЦ-1В

Предназначена  для  транспортировки  пище-

вого сырья и загрузки его в различное техноло-
гическое  оборудование,  используемое  на  пред-
приятиях мясной и молочной промышленности.

Выпускается с крышкой и без крышки.

• Техническая характеристика

Грузоподъемность, кг 200

Габаритные размеры, мм 850х740х695

Масса, кг 46

Изготовитель — ОАО «Тверьагропродмаш».

ПОДЪЕМНИК-ЗАГРУЗЧИК

Предназначен для загрузки сырьем волчков,

шприцов,  фаршмешалок  и  другого  технологи-
ческого  оборудования  с  применением  наполь-
ных тележек вместимостью 100 и 200 л.

Представляет собой сварную станину, на ко-

торой  крепятся  все  сборочные  детали  и  меха-
низмы.  По  вертикальным  направляющим
(швеллерам)  станины  с  помощью  цепи  на  че-
тырех  парах  роликов  перемещается  каретка  в
виде  сварной  конструкции  из  толстолистовой
стали. Она обеспечивает вертикально-прямоли-
нейное  движение  захвата  или  платформы  с  те-
лежкой.  На  плите  станины  расположен  привод
для подъема каретки. Облицовка выполнена из
нержавеющей  стали.  Максимальная  высота
подъема тележек с сырьем 2100-31100 мм.





• Техническая характеристика

Потребляемая мощность,
кВт·ч

1,5

Номинальное напряжение, В 380
Масса, кг 450

Изготовитель — Опытный  механический

завод «Александровский».



ВИНТОВОЙ ЗАГРУЗЧИК Л5-ФВВ

Предназначен  для  подъема  и  переворачива-

ния тележки с сырьем при загрузке бункера.

Загрузчики исполнений -04; -05; -06; -07; -09

могут применяться также для загрузки сыпуче-
го или жидкого сырья в бункер другого техно-
логического  оборудования  с  соответствующей
высотой  кромки  бункера.  По  требованию  за-
казчика возможны варианты исполнений с ука-
занной  высотой  бункера,  но  заменой  тележки
(по объему).

Необходимо  эксплуатировать  в  помещении,

где  высота  потолка  на 25 см  больше  высоты
загрузчика.





40

• Техническая характеристика

Показатели



-01

-02

-03

-04

-05

-06

-07

-08

-09

Грузоподъемность, кг

150

250

150

150

150

250

150

150

250

250

Вместимость тележки, л

100

200

100

100

100

200

100

100

200

200

Установленная мощность, кВт

1,5

1,5

1,5

1,5

1,5

1,5

1,5

1,5

1,5

1,5

Высота загрузки (расстояние от пола
до кромки загружаемого бункера),
мм

1000

1100

1425

1830

1000  1100

1425

1830

1425

1425

Габаритные размеры, мм

1334х554х680

1502х
х554х

х680

1334х
х554х

х680

1334х
х554х

х680

1334х
х554х

х680

1502х
х554х

х680

1334х
х554х

х680

1334х
х554х

х680

1502х
х554х

х680

1502х
х554х

х680

Масса, кг

302

330

339

374

310

338

347

382

356

364

Рекомендуемое оборудование для
загрузки мясным сырьем

Фаршемешалка

Л5-ФКМ

Куттер

Л5-ФКБ

Фар-

шеме-

шалки

Л5-ФМ2-

У-150,

Л5-ФНА

Шприц

Л5-ФША

Фар-

шеме-
шалка

Л5-

ФКМ

Куттер

Л5-ФКБ

Фарше-

мешалки

Л5-ФМ2-

У-150,

Л5-ФНА

Шприц

Л5-

ФША

Фарше-

мешалка
Л5-ФМ2-

У-335

У-335





Поставщик — ЗАО «Проф-Мастер».





ПОДЪЕМНИК Я3-ФЮД-02

Предназначен  для  загрузки  технологическо-

го  оборудования  пищевым  сырьем  с  помощью
тележки Я2-ФЮЕ на предприятиях мясомолоч-
ной промышленности.

Для обеспечения загрузки необходимо уста-

новить  подъемник  около  технологического
оборудования  и  зафиксировать  относительно
пола  фиксаторами,  захват  опустить  в  крайнее
нижнее  положение,  тележку  зафиксировать  в
захвате.  Движение  захвата  вверх  и  переворот
тележки прекращаются конечными выключате-

лями.  При  возвращении  захвата  с  тележкой
проводят  расфиксацию  тележки  нажатием  на
педаль.



•Техническая характеристика

Грузоподъемность, кН(кгс) 1,47(150)
Высота загрузки, мм

1500

±10

Скорость подъема груза, м/с 0,05
Установленная мощность, кВт 1,1
Габаритные размеры, мм 1350х950х2075
Масса, кг 225

Изготовитель — ОАО  Свердловское  ПКБ

«УралМясоМаш».

ПОДЪЕМНИК

ЗАГРУЖАТЕЛЬ

К7-ФП-2-3

Предназначен  для  механизированной  за-

грузки  различного  технологического  оборудо-
вания с помощью тележек.





41

• Техническая характеристика

Грузоподъемность, кг

250

Занимаемая площадь со шка-
фом, м

2



1

Максимальная высота загруз-
ки, мм

2100

Скорость движения, м/с

0,1

Габаритные размеры, мм:



подъемника

900х900х3700

платформы

640х900

Масса (площадки со шка-
фом), кг

377

Поставщик — Производственно-коммерче-

ская фирма «Компонент Плюс».



ПОДЪЕМНИК ЦЕПНОЙ ОГБ

Предназначен для механизированного подъ-

ема  и  выгрузки  опрокидыванием  сырья  из  те-
лежек  вместимостью 200 и 100 л  в  приемный
бункер обрудования.

• Техническая характеристика

Грузоподъемность, кг

300

Высота опрокидывания макси-
мальная, мм

2100

Скорость, м/с

0,08

Мощность, кВт

1,5

Габаритные размеры, мм

1300х1000х3112

Масса, кг

390

Поставщик — Производственно-коммерче-

ская фирма «Компонент Плюс».

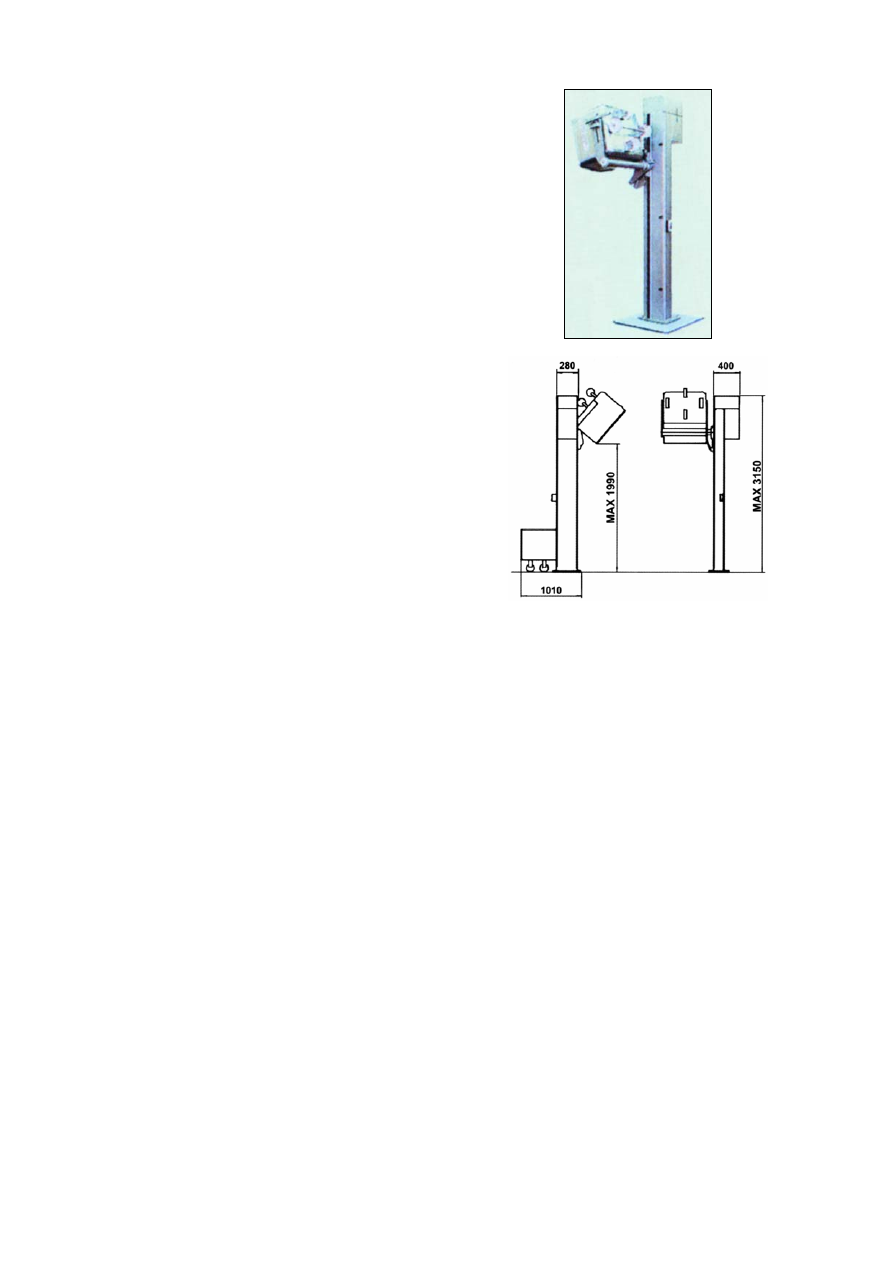

ПОДЪЕМНИК Я2-АТА-150

Предназначен  для  загрузки  технологическо-

го оборудования сырьем путем подъема тележ-
ки  Я2-ФЮЕ  на  заданную  высоту  и  опрокиды-
вания ее над бункером. Разгрузка оборудования
с  любой  стороны  несущей  стойки  обеспечива-
ется универсальным захватом.

Грузоподъемный механизм выполнен в виде

винтовой  самотормозящей  передачи,  это  обес-
печивает  надежную  фиксацию  перемещаемого
груза в любой точке подъема (опускания).

Управление  производится  оператором  с

пульта управления, установленного на несущей
стойке.

Оснащен  системой  электромеханических

блокировок,  гарантирующих  отключение  при-
вода в аварийных ситуациях.

• Техническая характеристика

Грузоподъемность, кгс

150

Высота подъема тележки, мм

1600

Установленная мощность, кВт

1,5

Габаритные размеры, мм

1095x1072x2150

Масса, кг

175

Изготовитель — ОАО  «Санкт-Петербург-

ский завод «Мясомолмаш».

ЗАГРУЗОЧНОЕ УСТРОЙСТВО

221 ФО 1,5.02 (-01)

Предназначено для подъема тележек с мясо-

продуктами  и  выгрузки  их  в  бункер  мясопере-
рабатывающей машины.

Комплектуется  сменным  захватом,  что  по-

зволяет  использовать  тележки  вместимостью
120 и 200 л.

Электрическая  схема  обеспечивает  автома-

тический  останов  захвата  в  верхнем  и  нижнем
положениях.

•Техническая характеристика

 221

ФО

 1,5.02

1,5.02-01

Вместимость тележки, л 120 200
Максимальная высота
подъема, м

2,2

Скорость подъема, м/мин 4
Установленная мощность,
кВт

1,5 2,2

Габаритные размеры, мм 1500х650х3000
Масса, кг 300

Изготовитель — ФГУП  «Красноярский  ма-

шиностроительный завод».
