SANY Гидравлический колесный экскаватор SY155W (SY155W9I3K). Руководство по эксплуатации (2013 год) - часть 10

Эксплуатация

SY65W Гидравлический колесный экскаватор

4-46

Руководство по эксплуатации и техническому обслуживанию 11-2015



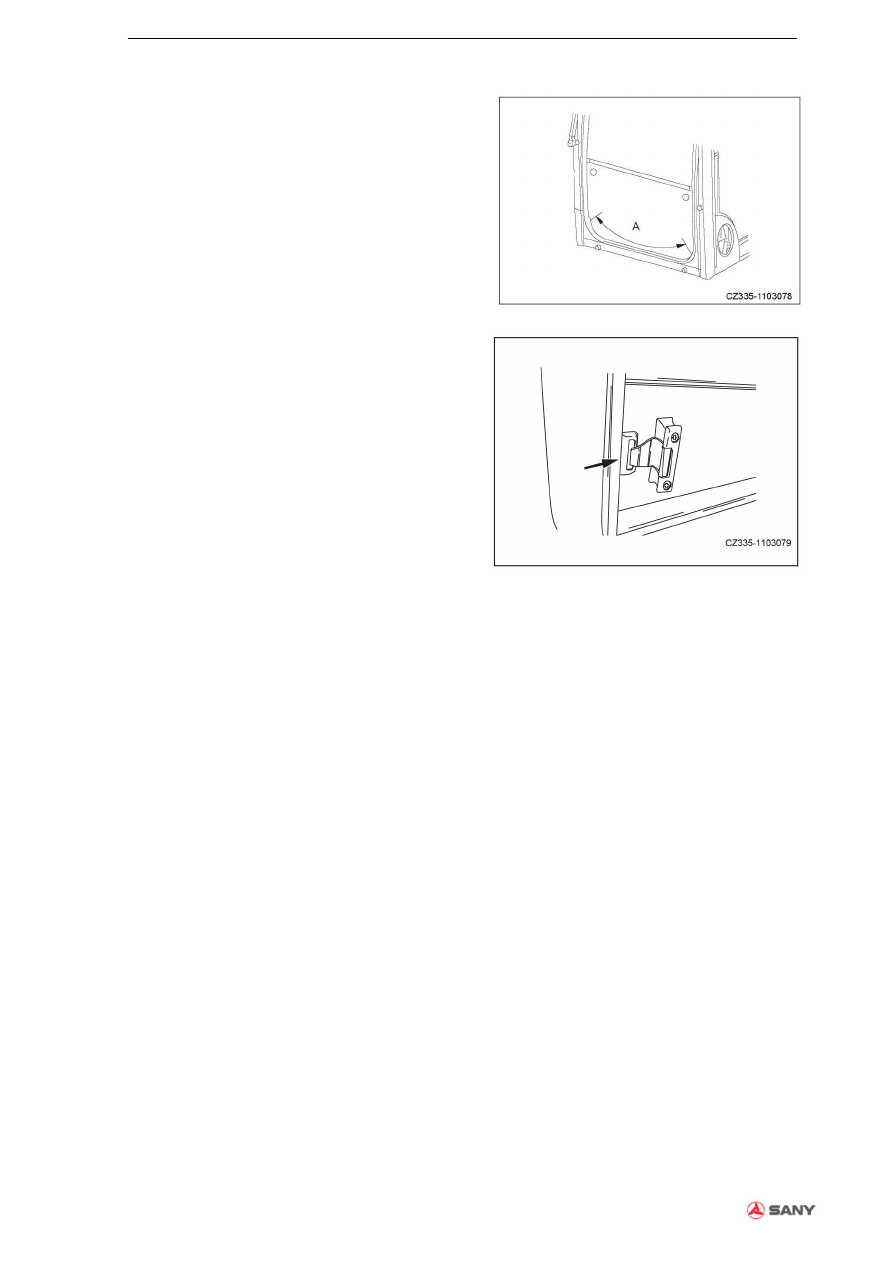

В случае если в нижней части переднего

ветрового окна скопился песок или пыль,

то при удалении переднего ветрового окна

могут возникать трудности. Кроме того,

при выдвижении переднего ветрового

окна назад липкий песок и пыль могут

попадать в кабину. Для предотвращения

попадания пыли и песка в кабину

необходимо очистить зону [A] перед

удалением стекла.

Рис.4-75

4.2.8 Окна и двери кабины

Открывание

1. Необходимо нажать на замок при открывании

окна в двери кабины.

2. Необходимо откинуть переднее ветровое окно

назад и/или заднее окно вперед.

Закрывание

1. Необходимо откинуть переднее окно вперед и

(или) заднее окно назад.

2. Необходимо закрыть дверь и окно для

обеспечения полного срабатывания замка.

Рис. 4-76

SY65W Гидравлический колесный экскаватор

Эксплуатация

Руководство по эксплуатации и техническому обслуживанию 11-2015

4-47

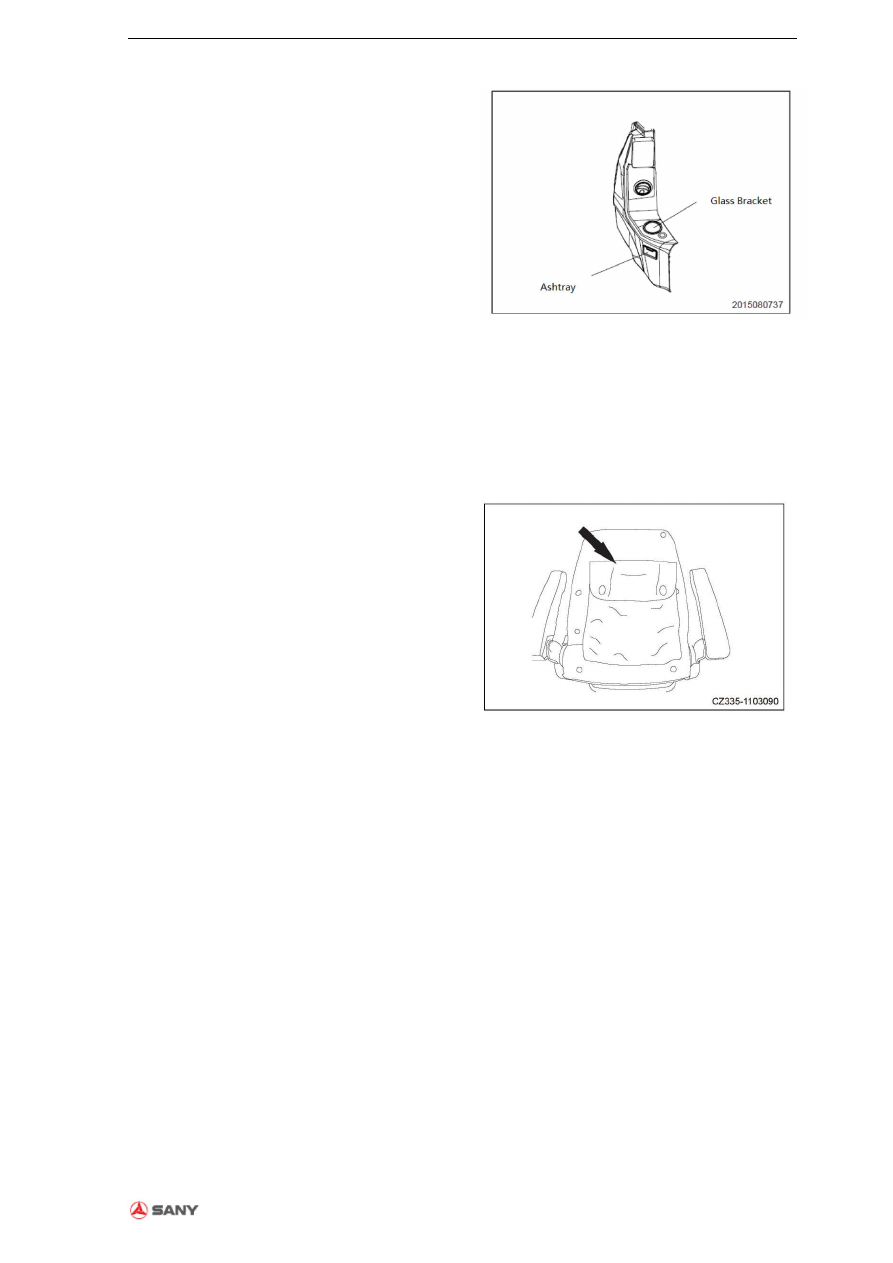

4.2.9 Подстаканник

В

кабине

располагается

подстаканник,

предназначенный для фиксации стакана.

4.2.10 Пепельница



Пепельница располагается слева от

подстаканника



Необходимо затушить сигарету перед

тем, как поместить ее в пепельнице.

Окурок необходимо разместить в

пепельнице и закрыть крышку.

Рис.4-77

Примечание к рисунку:

Держатель для стакана

Пепельница

4.2.11 Пакет информационных материалов



Данный

пакет

информационных

материалов располагается на спинке

сиденья.



Для

удобства

использования

допускается хранения Руководства по

эксплуатации

и

техническому

обслуживанию.

Рис.4-78

Эксплуатация

SY65W Гидравлический колесный экскаватор

4-48

Руководство по эксплуатации и техническому обслуживанию 11-2015

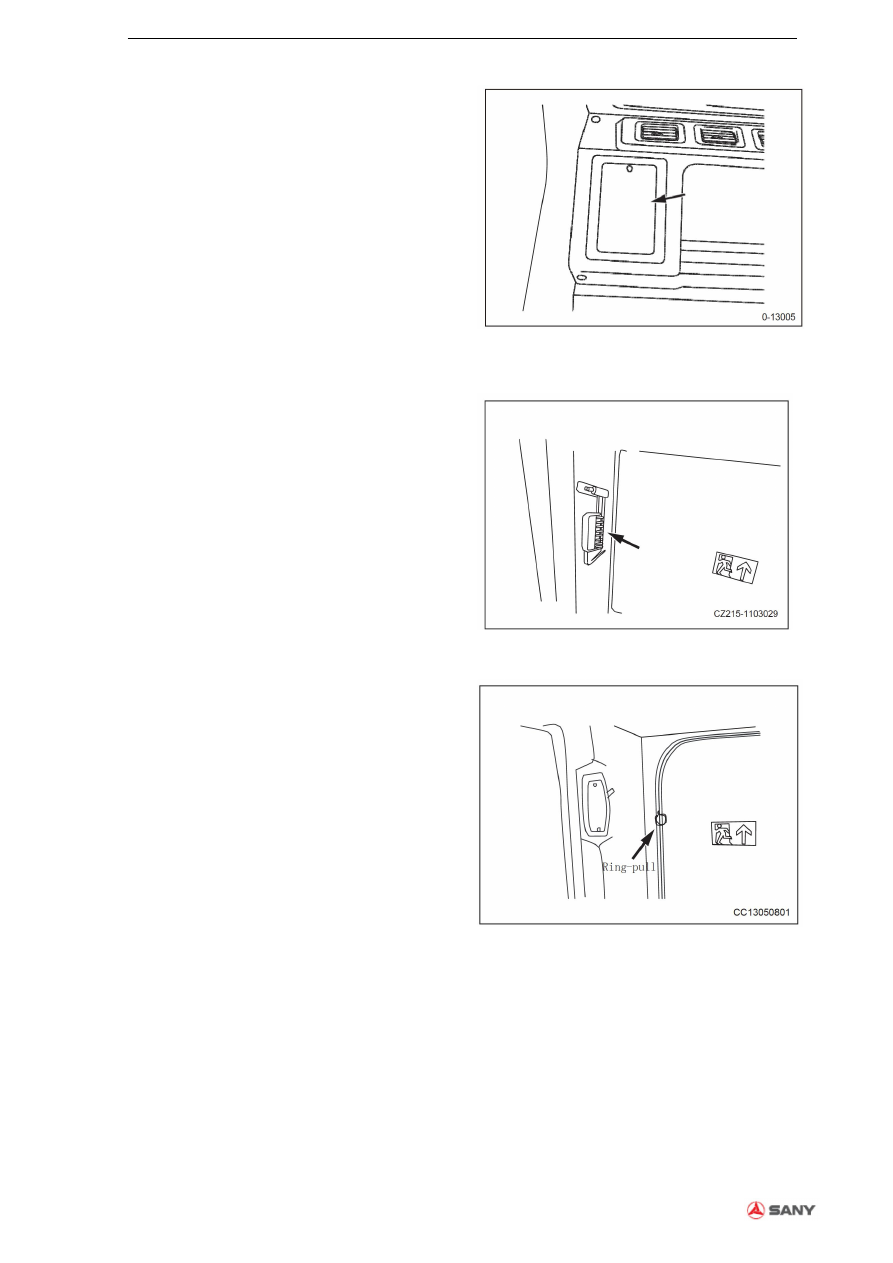

4.2.12 Отсек для хранения напитков



Отсек располагается с левой стороны за

сиденьем водителя. Напитки в данном

отсеке сохраняются теплыми в зимнее

время и прохладными - в летнее время.



В

зависимости

от

настройки

кондиционера воздуха в отсек дует

горячий или прохладный воздух.

4.2.13 Аварийный выход

В случае возникновения аварийной ситуации и

невозможности открыть окна и двери кабины,

заднее окно может использоваться в качестве

аварийного выхода.



Для кабин, оснащенных специальным

молотком,

такой

молоток

может

использоваться для разбивания стекла

заднего окна. Молоток располагается

слева от заднего окна кабины.



Для окон с вытяжным кольцом

необходимо потянуть за кольцо на

оконной

раме

для

вытягивания

резинового

сердечника,

затем

необходимо с усилием надавить на

стекло в углу окна, стекло выйдет из

рамы.



Примечание:

Заднее

окно

может

использоваться в качестве аварийного

выхода

только

в

чрезвычайных

ситуациях.

Рис.4-79

Рис. 4-80

Рис. 4-81

SY65W Гидравлический колесный экскаватор

Эксплуатация

Руководство по эксплуатации и техническому обслуживанию 11-2015

4-49

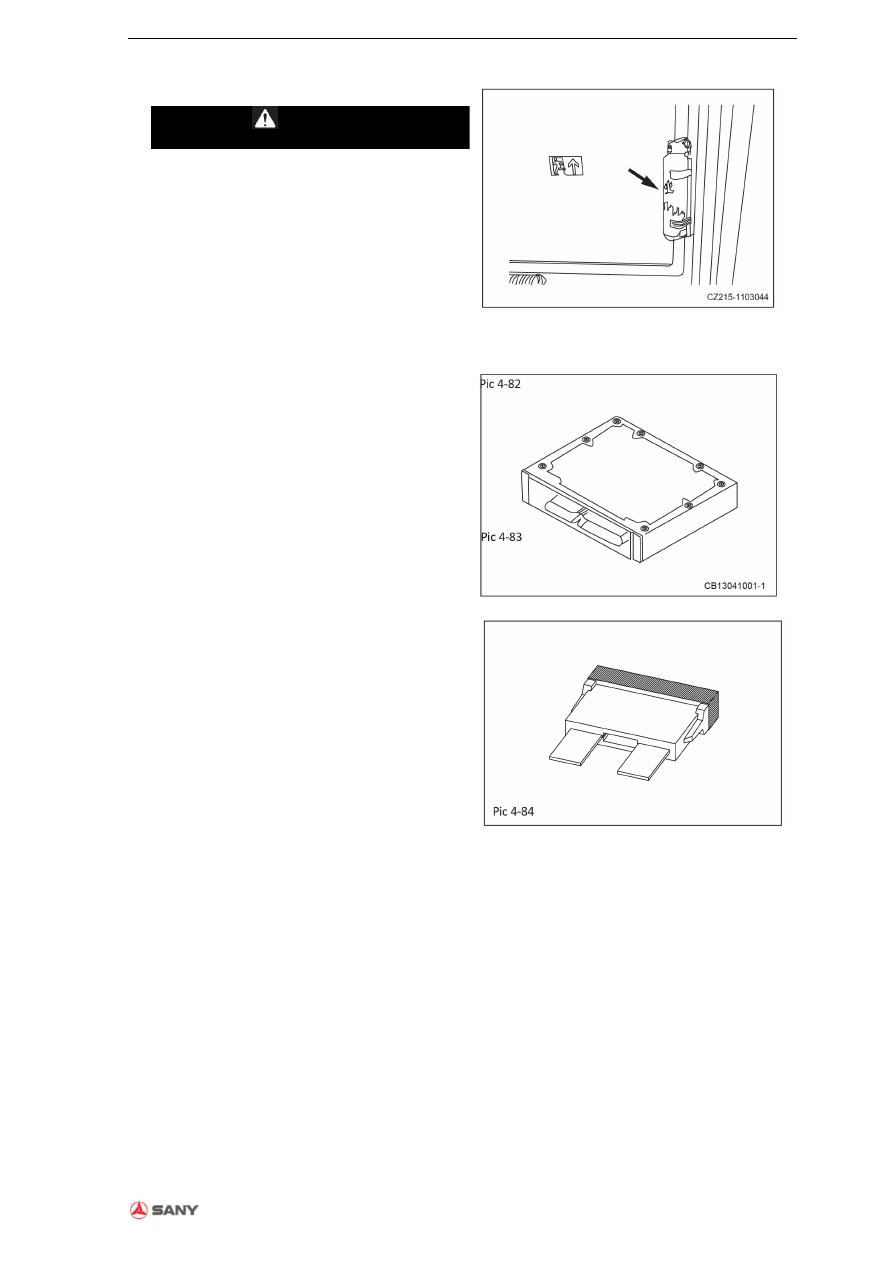

4.2.14 Огнетушители

Рис. 4-82

ВНИМАНИЕ



Необходимо

обеспечить

наличие

огнетушителя,

ознакомиться

с

информацией на бирке и освоить методы

использования

огнетушителя

в

аварийных ситуациях.



Требуется проведение периодических

проверок огнетушителя для обеспечения

надлежащего состояния огнетушителя.



В случае окончания срока действия

огнетушителя

необходимо

незамедлительно выполнить замену.

Огнетушитель располагается в задней части

кабины.

4.2.15 Контроллер

Необходимо соблюдать осторожность для

предотвращения попадания воды, грязи или иных

жидкостей на контроллер. В противном случае,

возникает риск неисправностей.

В случае неисправности контроллера необходимо

связаться с уполномоченным дилером компании

«Сани» для выполнения ремонта.

Рис.4-83

4.2.16 Предохранитель

В случае если переключатель зажигания

находится в положении [ВКЛ], но двигатель

стартера при этом не срабатывает, существует

вероятность

отсоединения

предохранителя.

Необходимо снять крышку с отсека с

предохранителями за сиденьем водителя и

выполнить соответствующую проверку и замены.

Примечание:



Предохранители

(изображённые

на

рисунке) относятся к предохранителям,

устанавливаемы

в

контуре

для

предотвращения

сгорания

электрических деталей и проводов.



Предохранители 5А, 10А, 15А, 20А

подразделяются по цветам. Необходимо

осуществлять замену предохранителей с

аналогичной емкостью.



Перед

заменой

предохранителя

необходим отключить переключатель

зажигания.

Рис. 4-84

Эксплуатация

SY65W Гидравлический колесный экскаватор

4-50

Руководство по эксплуатации и техническому обслуживанию 11-2015

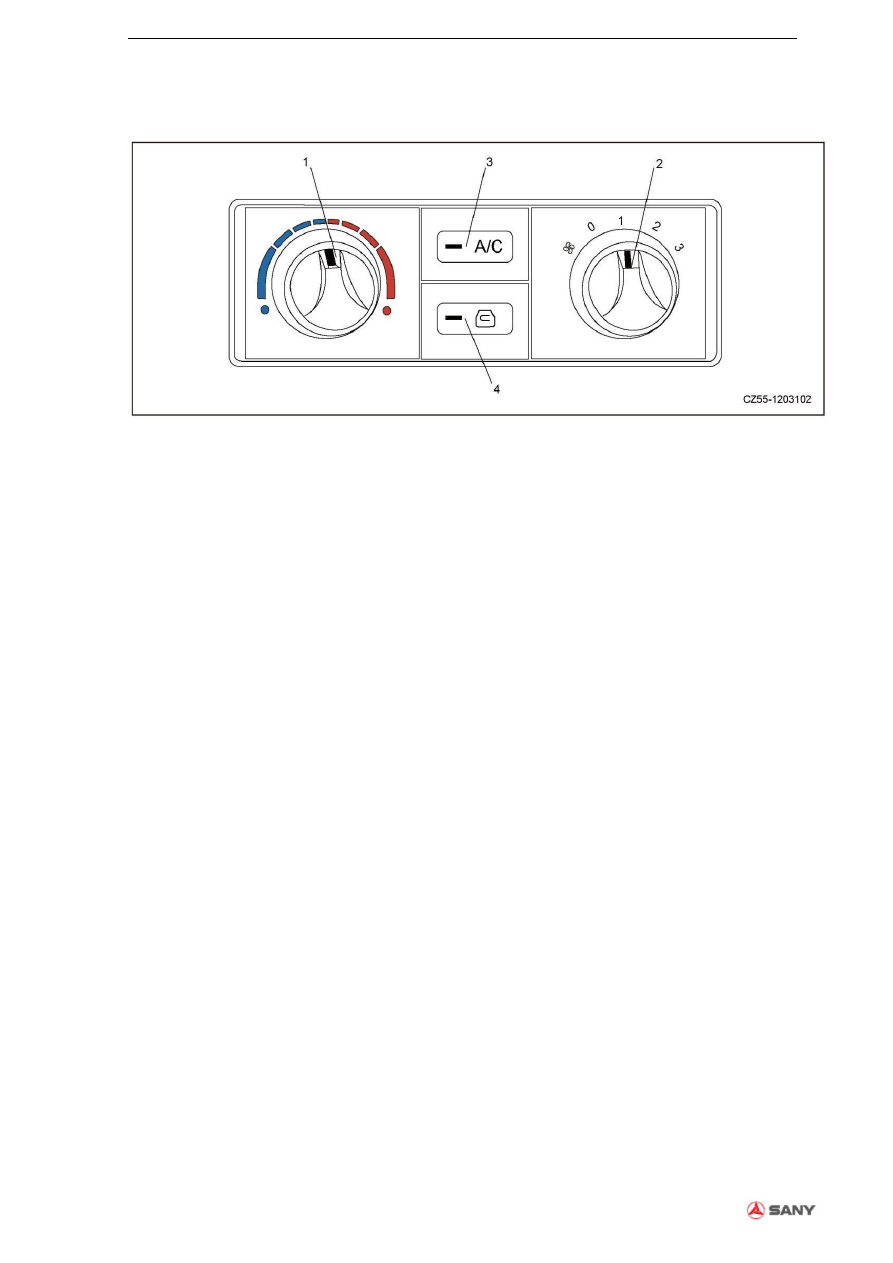

4.12.7 Система кондиционирования воздуха
4.12.7.1 Панель управления

Рис. 4-85

[1]

Ручка регулятора температуры

[3]

Переключатель питания компрессора

[2]

Ручка регулятора объема воздуха

[4]

Переключатель

выбора

рециркуляции

воздуха/притока воздуха

[1] Ручка регулятора температуры

Используется для предварительной настройки требуемой температуры в кабине:

Необходимо повернуть ручку вправо для нагрева, максимальная позиция поворота составляет 30

0

С; среднее

положение = 22-24

0

С, вращение влево – охлаждение, максимальное положение при вращении = 15

0

С.

[2]

Ручка регулятора объема воздуха

Используется для настройки объема воздуха в режиме охлаждения или нагрева. Регулировка выполняется в

режиме возрастания: 1, 2, 3. Если ручка располагается в положении «0», кондиционер воздуха отключен.

[3]

Переключатель питания компрессора

Используется для включения или выключения питания муфты компрессора.

ВКЛ: загорается индикатор.

ОТКЛ: индикатор гаснет.

[4]

Переключатель выбора рециркуляции воздуха/притока воздуха

Используется для выбора режима рециркуляции или притока свежего воздуха.

Рециркуляция: загорается индикатор.

Свежий воздух: индикатор гаснет.

SY65W Гидравлический колесный экскаватор

Эксплуатация

Руководство по эксплуатации и техническому обслуживанию 11-2015

4-51

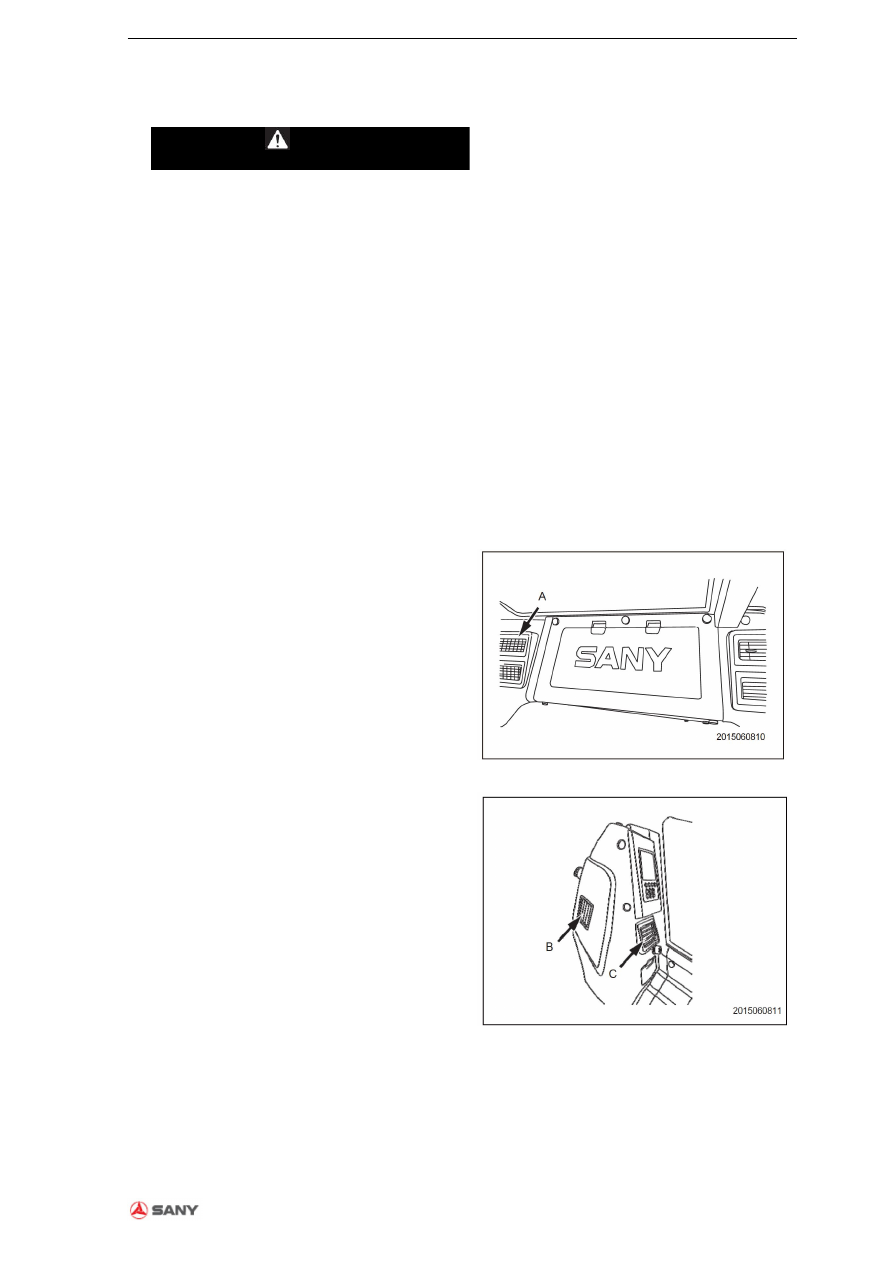

Способы эксплуатации

Внимание



Система кондиционирования воздуха

должна запускаться только после

запуска двигателя. После отключения

двигателя

необходимо

отключить

переключатель питания.



Весной, осенью и зимой, когда режим

охлаждения кондиционера воздуха не

используется, необходимо активировать

режим охлаждения на период около 5

минут с определенным интервалом для

предотвращения образования ржавчины

на внутренних двигающихся деталях

системы

вследствие

длительного

периода простоя.



Вследствие того, что система отопления

подключена к емкости с водой, при

снижении температуры окружающей

среды ниже -35

0

С, когда система не

используются в течение длительного

периода

времени,

необходимо

опорожнить

емкость

для

предотвращения

замерзания

трубопровода.

1. Необходимо запустить двигатель.

2. Необходимо повернуть кнопку управления

скоростью вентилятора в положение «1» или «2»,

тогда начнётся подача воздуха кондиционером

воздуха.

3.

При

активации

режима

охлаждения

необходимо включить переключатель питания

компрессора (загорается индикатор), а также

повернуть

переключатель

термостата

в

соответствующее положение (влево, до 15

0

С);

при активации режима нагрева необходимо

отключить кнопку управления компрессором

(индикатор

гаснет),

а

также

повернуть

переключатель в соответствующее положение

(вправо, до 30

0

С).

4. Для отключения кондиционера воздуха

необходимо вращать ручку регулятора объема

воздуха до положения «0».

Примечание: В режиме охлаждения если

внутренняя температура достигает значение

установленной

температуры,

питание

соединительной

муфты

компрессора

автоматически

включается/отключается

(индикатор горит) для поддержания внутренней

температуры.

[A]: Вентиляционный клапан обратного воздуха

(4 позиции)

[B]:

Вентиляционный

клапан

воздуха

противообледенения (1 позиция)

[C]: Вентиляционный клапан прямого воздуха

лицевого охлаждения (1х)

Рис. 4-86

Рис. 4-87

Эксплуатация

SY65W Гидравлический колесный экскаватор

4-52

Руководство по эксплуатации и техническому обслуживанию 11-2015

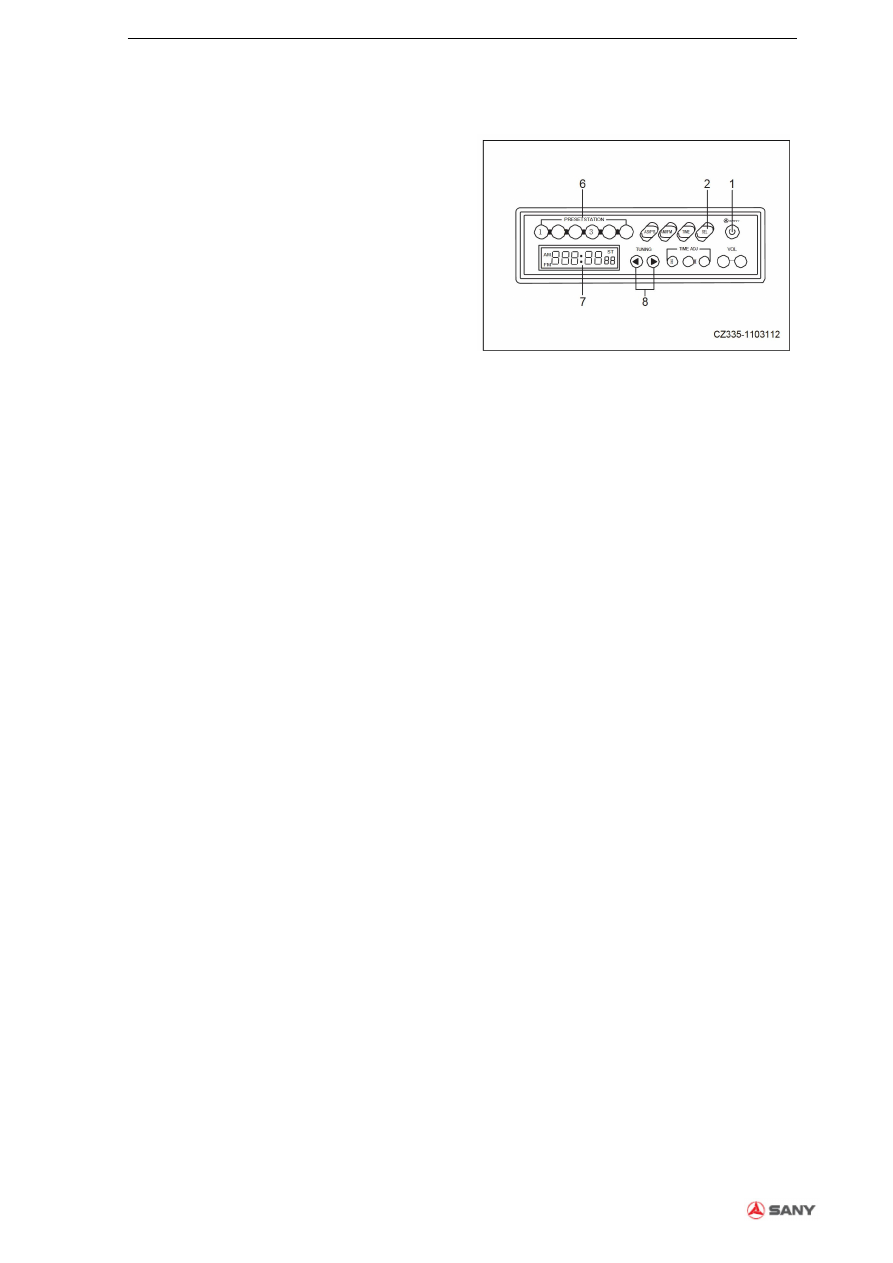

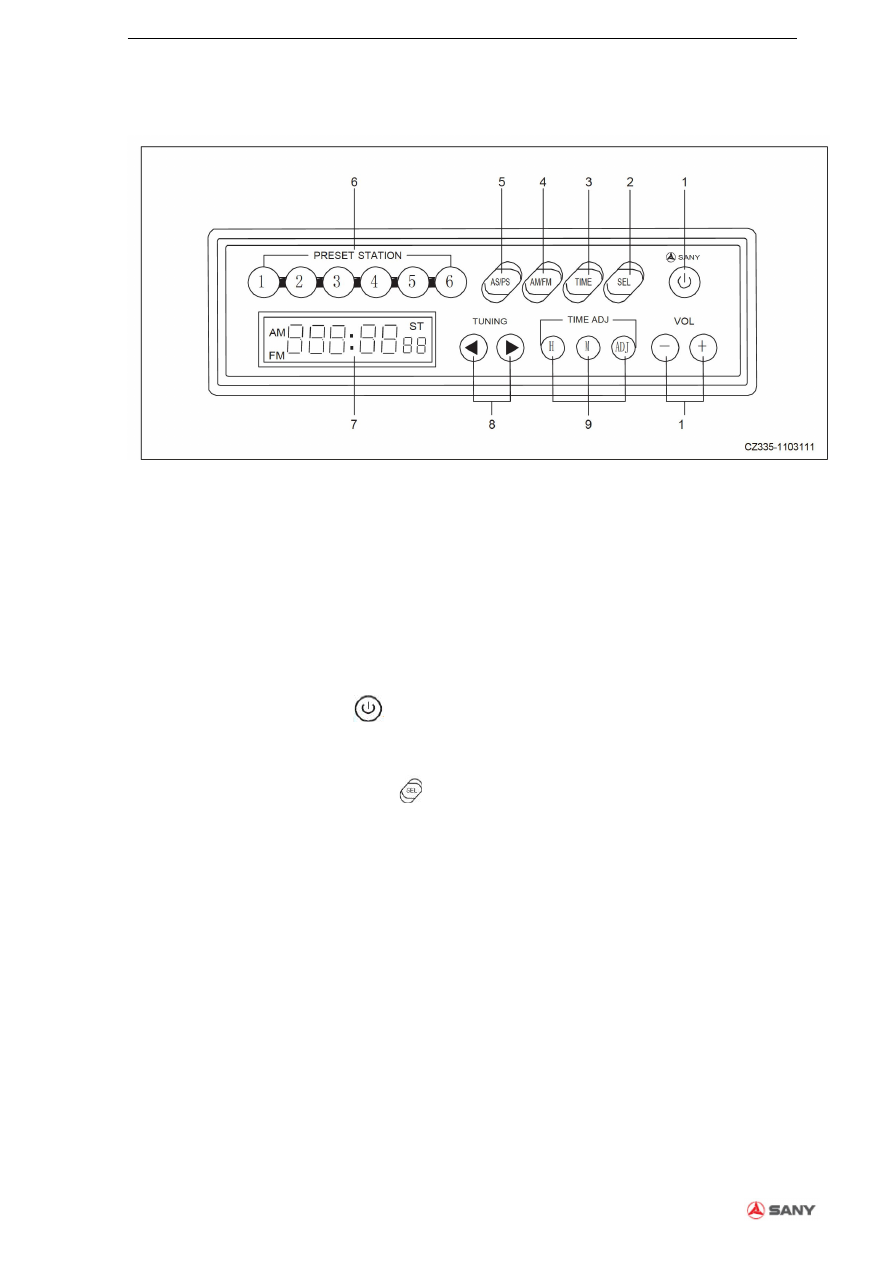

4.2.18 Радио
4.2.18.1 Панель управления

Рис. 4-85

[1] Кнопка переключателя питания

[6]

Кнопка предварительной настройки станции

(1~6)

[2] Кнопка выбора режима звука

[7]

LCD экран

[3] Кнопка отображения времени

[8]

Кнопка настройки

[4] Кнопка переключения FM / AM

[9]

Кнопка настройки времени

[5] Кнопка AS/PS

[10]

Кнопка регулировки громкости

4.2.18.2 Кнопки управления и жидкокристаллический экран
[1] Кнопка переключателя питания

Необходимо нажать кнопку питания

для включения радио. Канал отображается на экране [7]. Необходимо

нажать данную кнопку еще раз для отключения питания.

[2] Кнопка выбора режима звука

После нажатия кнопки переключения аудио

режимы звука отображаются следующим образом: VOL

(громкость) —>BAS (низкие частоты) —> TRE(регулятор тембра высоких частот)—>BAL(Баланс).
Главный узел вернется к интерфейсу отображения частоты, если радио не используется в течение 5 сек.
Статус звука будет отображаться на дисплее.

SY65W Гидравлический колесный экскаватор

Эксплуатация

Руководство по эксплуатации и техническому обслуживанию 11-2015

4-53

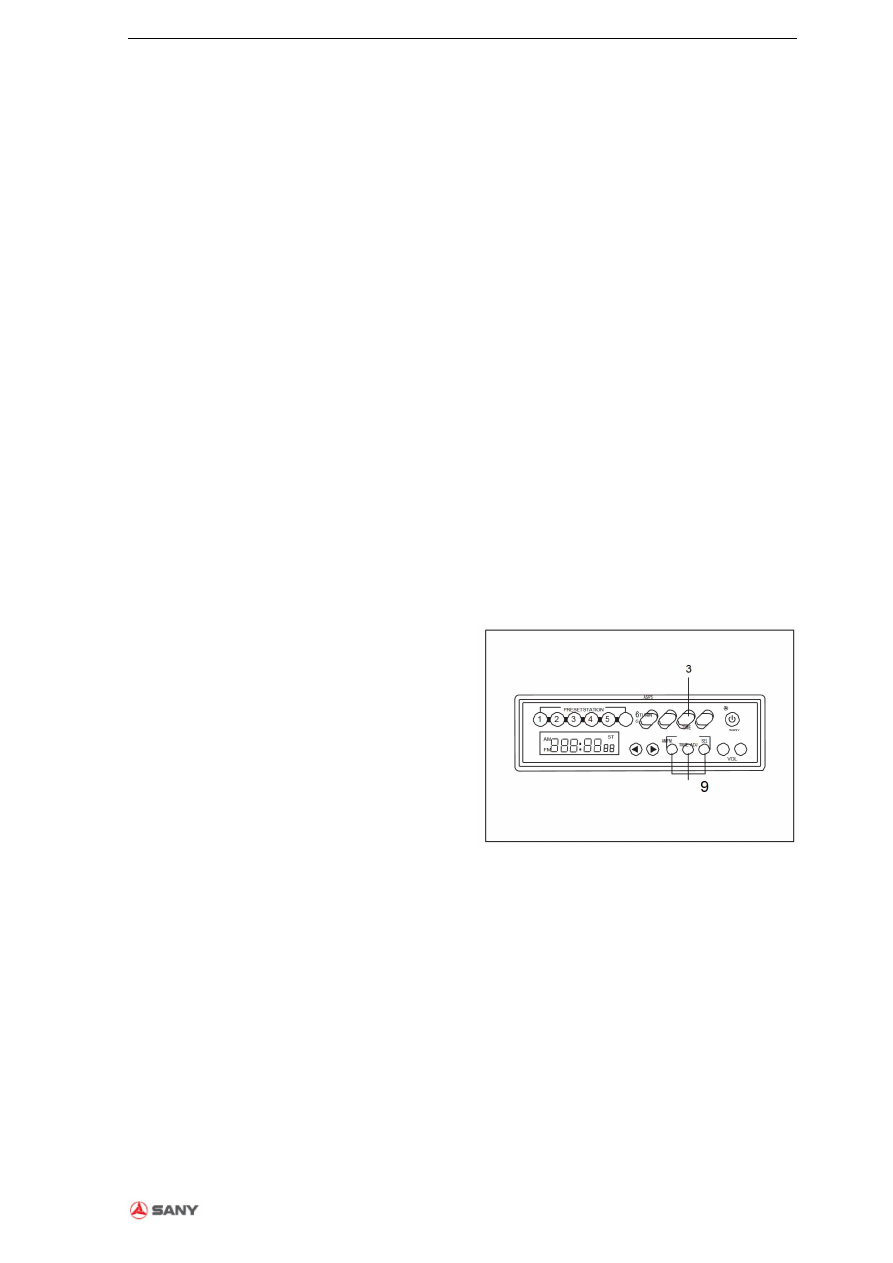

[3] Кнопка отображения времени

Необходимо нажать кнопку отображения времени

при отображении частоты, текущее время будет

отображаться на экране в течение 5 сек. Экран автоматически возвращается к отображению частоты через 5 сек.
При нажатии и удержании кнопки [3] в течение более 5 сек отображается зона: asa: eu (Азия: Европа).

[4] Кнопка переключения FM / AM

Необходимо нажать кнопку переключения FM / AM

для выбора требуемого диапазона частот.

[5] Кнопка AS/PS (автоматический поиск и предварительная настройка радиостанции)

Функция кнопки AS/PS предназначена для автоматического перелистывания ранее сохраненных радиостанций и

автоматического поиска радиостанций.
Автоматическое перелистывание:
Необходимо включить радио и нажать кнопку AS/PS . Радио начинает автоматическое перелистывания ранее

сохраненных радиостанций. Каждая из настройенных станций настраивается на период 10 сек., при этом номер

радиостанции отображается на жидкокристаллическом экране.
Для настройки на одну из сохраненных станций необходимо нажать кнопку AS/PS.
Автоматический поиск радиостанции:
Необходимо включить радио, нажать и удерживать кнопку AS/PS 2 сек. Радио начинает автоматический поиск

радиостанцией в пределах данного диапазона волны. Первые 6 радиостанций с хорошим сигналом приема

сохранятся в памяти радио.

[6] Предварительно настроенные станции



Необходимо нажать любую из 6 кнопок предварительно настроенных станций для настройки на одну из

станций.



Данная функция доступна только при сохранении предварительно настроенных станций в памяти радио.

[7] LCD экран

Принимаемый диапазон, частота, число предварительно настроенных станций и время отображаются на экране.

[8] Кнопка НАСТРОЙКИ

Необходимо нажать кнопку настройки

и

для увеличения или уменьшения частоты на ЖК экране.

[9] Кнопка настройки времени

Время устанавливается с помощью кнопок настройки времени:

,

и

. - настройка часов

- настройка минут

- сброс на нуль

[10] Кнопка регулировки громкости (VOL)



Кнопки регулировки громкости + и _- используются для настройки громкости радио.



Нажать + для увеличения громкости до 40.



Нажать – для снижения громкости до 0.



Экран возвращается к отображению частоты при отсутствии каких-либо операций в течение 5 секунд.

Эксплуатация

SY65W Гидравлический колесный экскаватор

4-54

Руководство по эксплуатации и техническому обслуживанию 11-2015

4.2.18.3 Использование радио

Метод

настройки

с

помощью

кнопки

предварительной настройки

1. Нажать переключатель питания [1]. В данном

случае на экране [7] отображается частота.

2. Выполнить настройку на требуемую частоту с

помощью кнопки поиска вверх и вниз [8].

Доступны два метода настройки, включая

автоматическую настройку и ручную настройку.

3. При отображении на экране [7] требуемой

частоты

полученный

звук

исчезает

приблизительно через 1,5 сек после нажатия и

удержания требуемого номера предварительно

настроенной волны. После завершение операции

предварительной настройки (сохранение в

памяти), звук вновь появляется, при этом

установленный номер и частота отображаются на

экране для обозначения завершения операции

предварительной настройки. После завершения

предварительной настройки необходимо нажать

на

кнопку

предварительно

настроенной

радиостанции [6] и отпустить ее через 1,5 сек для

включения

предварительно

настроенного

диапазона для данной кнопки.

Примечание:

Кнопка

автоматического

сохранения

может

использоваться

для

сохранения под кнопкой предварительной

настройки станции.

Метод поиска радиоканала

1. Нажать переключатель питания [1]. В данном

случае на экране [7] отображается частота.

2. Выполнить настройку на требуемую частоту с

помощью кнопки настройки [8]. Доступны два

метода настройки, включая автоматическую

настройку и ручную настройку.



Ручная настройка

Необходимо нажать кнопку настройки [8] до

отображения частоты на экране [7].

При достижении верхнего или нижнего предела

частот осуществляется автоматический переход

на поиск сверху вниз или снизу вверх.



Автоматическая настройка

Необходимо нажать и удерживать кнопку

настройки [8] для автоматического поиска

станции при перемещении вверх или вниз по

шкале. После получения станции

поиск

автоматически

прекращается.

Для

поиска

следующей станции необходимо нажать и

удерживать кнопку настройки [8].

При нажатии данной кнопки в процессе

автоматической

настройки

автоматическая

настройка прекращается. Настройка переходит к

частоте, используемой до нажатия данной

кнопки.

Рис.4-89

SY65W Гидравлический колесный экскаватор

Эксплуатация

Руководство по эксплуатации и техническому обслуживанию 11-2015

4-55

Регулировка громкости VOL

:



Кнопки регулировки громкости + и _-

используются для настройки громкости

радио.



Нажать + для увеличения громкости до

40.



Нажать – для снижения громкости до 0.

Регулировка звукового эффекта



BAS: нажать кнопку «SEL» и выбрать

«BAS».

В течение 5 секу нажать или выполнить

настройку значения BAS в пределах диапазона

между +7 и -7.



TRE: нажать кнопку «SEL» и выбрать

«TRE»

В течение 5 секу нажать или выполнить

настройку значения TRE в пределах диапазона

между +7 и -7.



BAL: нажать кнопку «SEL» и выбрать

«BAL»

В течение 5 секу нажать или выполнить

настройку значения TRE в пределах диапазона

между L9 и R9. BAL 0 означает баланс левой и

правой звуковой дорожки.

Примечание: Для всех режимов при отсутствии

каких-либо действий в течение 5 сек экран

автоматически переходит к первоначальной

настройке.

Настройка времени

1. Необходимо нажать кнопку ВРЕМЯ (TIME) [3]

для отображения времени. Через 5 секунд

дисплей возвращается к отображению частоты, и

настройка времени не представляется возможной.

2. При отображении времени на ЖК экране,

необходимо нажать Н или М для выбора ЧАСА и

МИНУТ.

Н: настройка значения часа

(с каждым нажатием величина увеличивается на

1)

М: настройка значения минут

(с каждым нажатием величина увеличивается на

1)

При удерживании кнопки «Н» или «М»

наблюдается

последовательное

изменения

значения часов или минут до момента отпускания

кнопки

ADJ используется для настройки точности:



При отображении 00-05, настройка

времени возвращается к 00 минутам, 00

секундам. (без каких-либо изменений

значения часа)



При отображении 55-59, настройка

времени переходит на 00 минут, 00

секунд

(значения

часа

также

увеличивается)



При отображении 06-54, время не может

быть

сброшено.

(время

остается

неизменным)

Рис.4-90

Эксплуатация

SY65W Гидравлический колесный экскаватор

4-56

Руководство по эксплуатации и техническому обслуживанию 11-2015

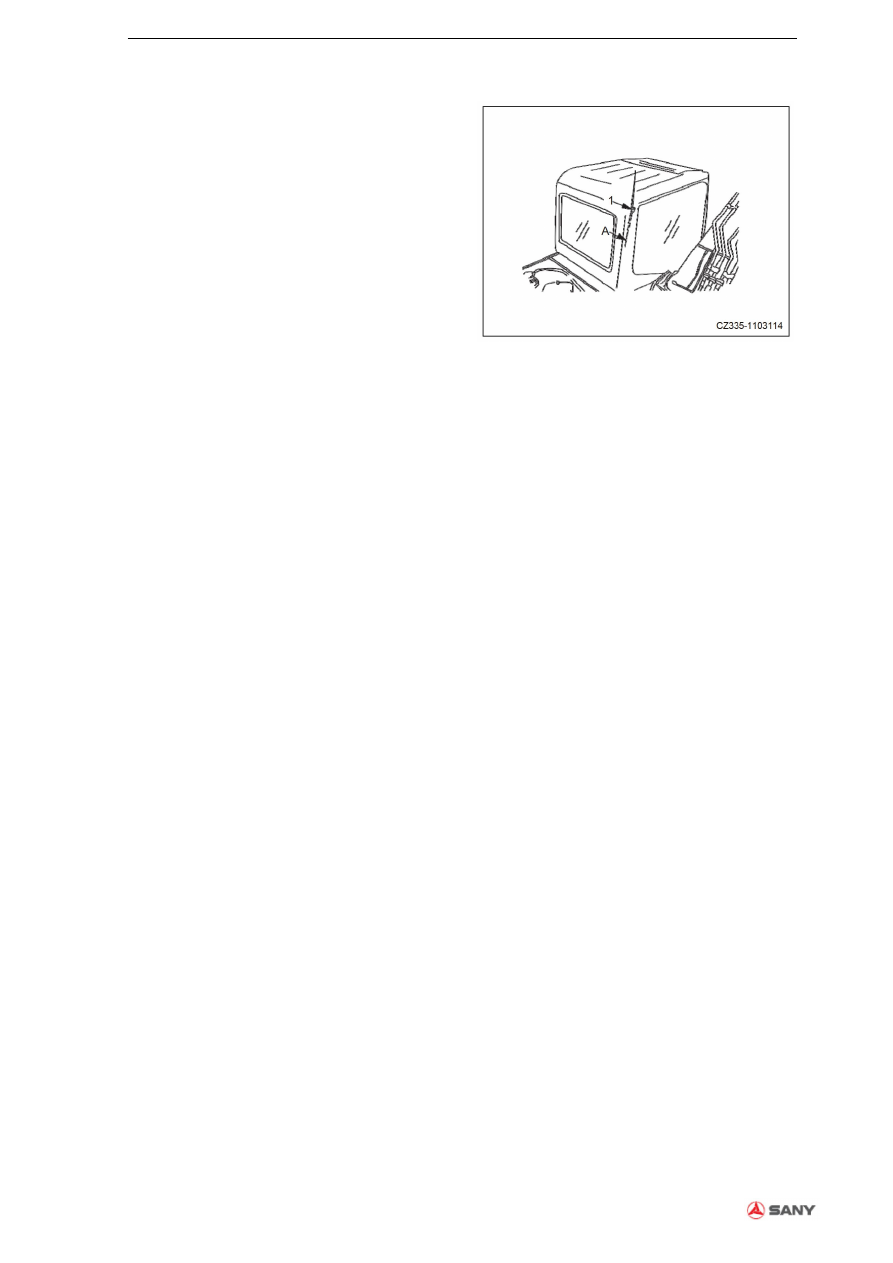

Антенна

При транспортировке автомобиля или при

постановке на стоянку в помещении необходимо

убрать

антенну

для

предотвращения

повреждения.

1. Необходимо ослабить монтажный болт [1]

антенны и убрать антенну в положение [A].

2. После того, как антенна была убрана,

необходимо затянуть болт [1].

Использование радио с осторожностью



Для

предотвращения

дорожно-транспортных происшествий

необходимо настроить надлежащую

громкость.



В случае попадания воды в корпус

динамика или радио возникает риск

неисправностей,

таким

образом,

необходимо соблюдать осторожность

для предотвращения попадания воды на

устройство.



Запрещается чистить панель управления

или клавиши с использованием бензина,

разбавителя или других растворителей.

Необходимо

использовать

мягкую

сухую ткань. В случае загрязнения

устройства необходимо использовать

спирт.



При

отключении

или

замене

аккумулятора

предварительно

установленные настройки клавиш и

часы сбрасываются, таким образом,

необходимо

выполнить

повторную

настройку.

Рис. 4-95

SY65W Гидравлический колесный экскаватор

Эксплуатация

Руководство по эксплуатации и техническому обслуживанию 11-2015

4-57

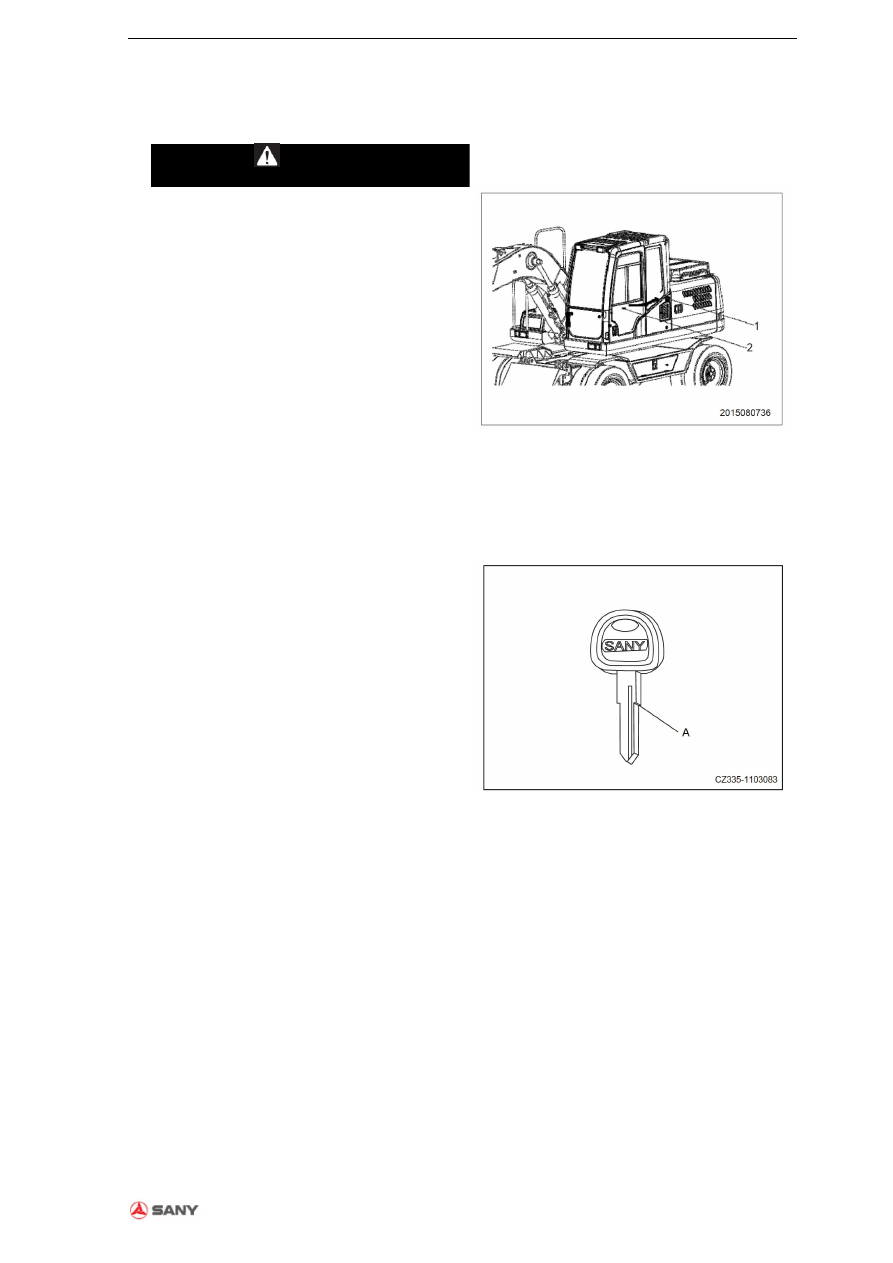

4.2.19 Замки дверей

ВНИМАНИЕ



Перед открыванием замка необходимо

поставить автомобиль на стоянку на

ровную поверхность.



Запрещается открывать замок на склоне,

возникает риск резкого открывания

двери, в результате чего существует

опасность получения травм.



Запрещается высовывать руки или

другие части тела из автомобиля до

открывания

замка.

Запрещается

размещать руки на раме двери.

Существует риск внезапного закрывания

двери и получения травм.

1. Необходимо толкнуть дверь в направлении

замка-защелки [1] для блокировки.

2. Для закрывания двери необходимо нажать на

рукоятку [2] слева от сиденья водителя для

открывания замка-защелки [2]. После открытия

двери необходимо надежно зафиксировать дверь

с помощью [1].

4.2.20 Крышка с замком

Открыть/закрыть замок на крышке с помощью

ключа

зажигания. Для

получения

более

подробной информации см «Блокировка» на

странице 4-98.

Необходимо вставить ключ и вставить ключ в

[A].

ПРИМЕАНИЕ: В случае вращения ключа, не

полностью вставленного в замок зажигания,

возникает риск повреждения ключа

Рис 4-96

Рис. 4-97

Эксплуатация

SY65W Гидравлический колесный экскаватор

4-58

Руководство по эксплуатации и техническому обслуживанию 11-2015

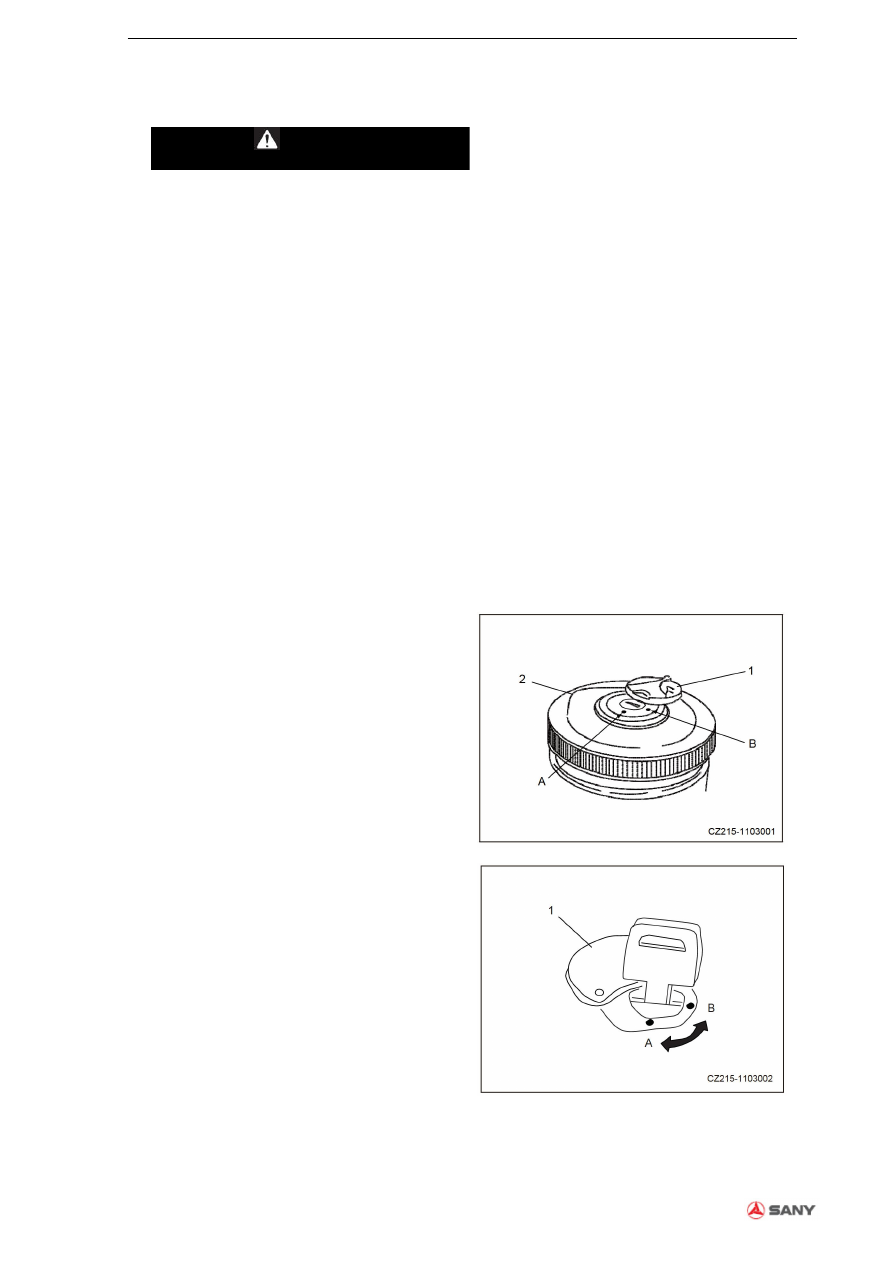

4.2.20.1 Открывание и закрывание крышки с

замком

ВНИМАНИЕ



После удаления ключа необходимо

повернуть крышку [1] для закрытия

замочной скважины. В противном

случае замок крышки может быть

заблокирован

при

открывании

вследствие

попадания

посторонних

предметов.



Фиксация

замка

при

длительных

поездках. Необходимо зафиксировать

крышку

замка

посредством

завинчивания и повернуть ключ для

блокировки крышки; в случае поворота

ключа перед затяжкой уплотнителя

крышки,

защелка

ударяется

о

внутреннюю стенку отверстия для

подвода топлива, в результате чего

возникает

риск

повреждения

сердцевины замка.



Необходимо убедиться, что уплотнитель

защелки замка находится в чистом

состоянии,

в

случае

загрязнения

железными опилками, гравием или

иными материалами, при выполнении

операции по затяжке возникает риск

повреждения уплотнителя.

Открывание крышки

1. Необходимо отвинтить крышку гнезда ключа

2. Вставить ключ в замочную скважину.

3. Повернуть ключ против часовой стрелки для

выравнивания замочной скважины с отметкой [A]

на крышке, затем необходимо открыть крышку

[2]

Положение [A]:

Открыт

Положение [B]:

Закрыт

Закрывание крышки

1. Необходимо затянуть крышку [2] и вставить

ключ в замочную скважину.

2. Повернуть ключ зажигания в положение

«блокировки» [B], вытащить ключ.

3. Завинтить крышку [1] замочной скважины

Рис. 4-98

Рис. 4-99

SY65W Гидравлический колесный экскаватор

Эксплуатация

Руководство по эксплуатации и техническому обслуживанию 11-2015

4-59

4.2.20.2 Открывание и закрывание крышки

замка

Открывание крышки (заблокированной крышки)

1. Необходимо вставить ключ в замочную

скважину.

2. Повернуть ключ против часовой стрелки и

открыть

крышки

за

рукоятку

крышки.

Положение [A]:

Открыт

Положение [B]:

Закрыт

Закрывание крышки

1. Необходимо закрыть крышку и вставить ключ

в замочную скважину.

2. Повернуть ключ по часовой стрелке и

вытащить ключ.

Рис. 4-100

Эксплуатация

SY65W Гидравлический колесный экскаватор

4-60

Руководство по эксплуатации и техническому обслуживанию 11-2015

4.3 Эксплуатация и управление автомобилем

4.3.1 Перед запуском двигателя
4.3.1.1 Контроль

Перед запуском двигателя необходимо выполнить проверку автомобиля и нижней части кузова. Необходимо

проверить автомобиль на наличие ослабленных болтов или гаек, на наличие утечки масла, топлива или

охлаждающей жидкости, а также выполнить проверку состояния рабочего оборудования и гидравлической

системы. Необходимо проверить провода, расположенные рядом с высокотемпературной зоной на наличие

ослабленных соединений, на наличие требуемых просветов и скоплений пыли.

ВНИМАНИЕ



Необходимо удалить воспламеняющиеся материалы, расположенные в непосредственной близости

от аккумулятора, двигателя, глушителя, турбокомпрессора или других высокотемпературных

деталей, в противном случае возникает опасность возгорания.



Утечка топлива или масла может привести к возгоранию автомобиля.

Перед запуском двигателя требуется выполнение следующего контроля и очистки на ежедневной основе:

1. Необходимо выполнить контроль рабочего оборудования, цилиндра, шланга и пр. на наличие трещин и

следов чрезмерного износа или отсутствия натяжения, а также выполнить проверку соединений ковша и

стрелы на наличие повреждений. В случае возникновения каких-либо проблем необходимо выполнить

ремонт или замену.

2. Необходимо удалить пыль и грязь в зоне расположения двигателя, аккумулятора и радиатора, а также

выполнить проверку зоны двигателя и радиатора на наличие пыли. Кроме того, необходимо выполнить

проверку зоны аккумулятора, двигателя, глушителя, турбокомпрессора или других высокотемпературных

деталей на наличие воспламеняющихся материалов (сухие листья, ветки деревьев и т.д.). При

обнаружении грязи или воспламеняющихся материалов необходимо удалить их.
Для выполнения очистки радиатора от грязи см. «Очистка и контроль радиатора и пластин холодильной

установки» на странице 5-44.

3. Необходимо выполнить проверку зоны расположения двигателя на наличие утечки охлаждающей

жидкости и масла, а также проверить двигатель на наличие утечки масла и систему охлаждения на наличие

утечки охлаждающей жидкости. При обнаружении проблем необходимо выполнить ремонт.

4. Необходимо выполнить проверку гидравлического устройства, гидравлического бака, шланга и

коннектора на наличие утечки масла. При обнаружении проблем необходимо выполнить ремонт детали с

утечкой.

5. Необходимо выполнить проверку корпуса автомобиля на наличие трещин, следов чрезмерного износа и

истирания, незатянутых болтов или износа шин. При обнаружении проблем необходимо выполнить

ремонт. Необходимо выполнить затяжку болтов.

6. Необходимо выполнить проверку перил и ступеней на наличие дефектов, а также на наличие незатянутых

болтов. При наличии каких-либо неполадок необходимо устранит их. Необходимо надежно затянуть

болты.

7. Необходимо выполнить контроль панели инструментов и монитора на наличие дефектов. Необходимо

выполнить контроль панели инструментов и монитора внутри кабины на наличие дефектов. При

обнаружении дефектов необходимо выполнить замену деталей. Необходимо удалить следы грязи с

поверхности деталей.

8. Необходимо выполнить очистку и проверку зеркала заднего вида. Требуется проведение контроля зеркала

заднего вида на наличие каких-либо повреждений. В случае обнаружения каких-либо повреждений

необходимо выполнить ремонт. Необходимо очистить поверхность зеркала и настроить угол таким

образом, чтобы обеспечить видимость задней зоны с сиденья водителя.

9. Необходимо выполнить контроль ремня безопасности и зажима-фиксатора на наличие повреждений или

износа. При обнаружении повреждений необходимо выполнить замену детали.

10. Необходимо выполнить проверку ковша с крюками на наличие каких-либо повреждений. При

обнаружении каких-либо неполадок необходимо связаться с уполномоченным агентом компании «Сани

Хэви Машинери» для выполнения ремонта.

SY65W Гидравлический колесный экскаватор

Эксплуатация

Руководство по эксплуатации и техническому обслуживанию 11-2015

4-61

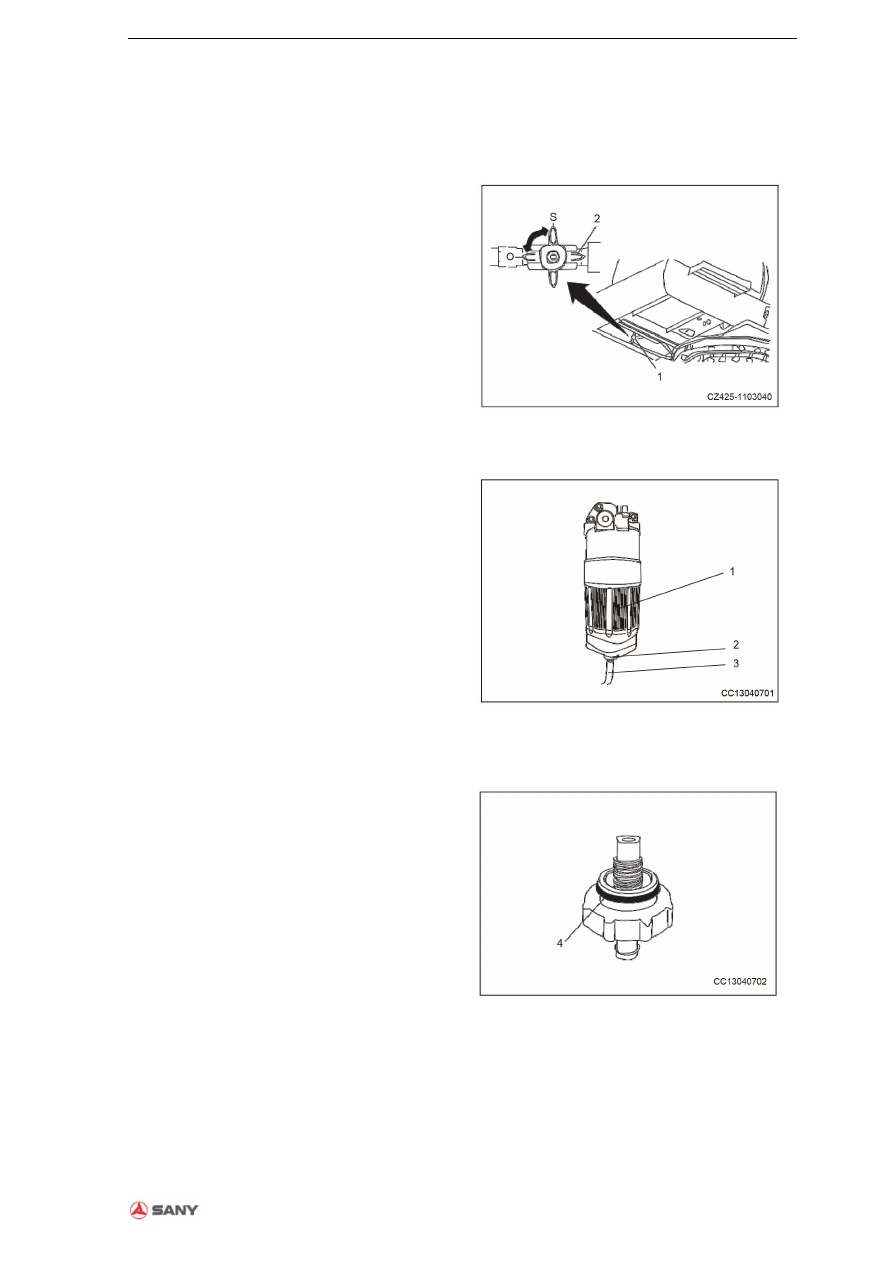

4.3.1.2 Контроль перед запуском двигателя

Необходимо всегда выполнять контроль позиций,

описанных в настоящем разделе, перед запуском

двигателя на каждодневной основе.

Устранение воды и осадков

1. Необходимо удалить поддон из топливного

бака

2. Разместить контейнер под клапаном рабочего

объема [1] для сбора отработанного топлива

3. Повернуть клапан рабочего объема [2] в

положение [0] (открыт) и слить все осадки и воду

вместо с топливом

4. Если из клапана начинает вытекать чистое

топливо, необходимо повернуть клапан рабочего

объема [2] в положение [s] (закрыт)

5. Выполнить сборку нижней плоской крышки.

Проверка воды и осадков в воднотопливном

сепараторе и слив воды

1. Необходимо открыть дверцу с правой стороны

автомобиля

2. Выполнить осмотр прозрачной крышки [1] и

определить уровень воды и количество осадков.

В случае обнаружения воды и осадков на дне

сепаратора, необходимо разместить контейнер

под шлангом [3] для слива воды.

3. Необходимо ослабить клапан рабочего объема

[2] для слива воды

4. Необходимо затянуть клапан рабочего объема

[2] непосредственно после начала вытекания

топлива из сливного шланга.

Примечание:



В случае наличия грязи на прозрачной

крышке [2] и невозможности увидеть

содержимое внутри бака необходимо

выполнить очистку после замены

фильтра.



Необходимо

нанести

смазку

на

уплотнительное кольцо [4] и затянуть

его до конца после удаления клапана

рабочего объема [3] в процессе чистки.

Рис. 4-101

Рис. 4-102

Рис. 4-103
