15. Средства связи

Машина оборудована средствами внешней и внутренней связи. Для обеспечения внешней связи служат радиосредства, состоящие из радиостанции Р-163-50У и радиоприёмника Р-163-УП, а для обеспечения внутренней связи — переговорное устройство Р-174 со шлемофонами TШ4.

Электропитание средства связи получают от бортовой сети машины через предохранители с табличками РАЦИЯ и ТПУ, расположенными на щитке 7 (рис. 14.1).

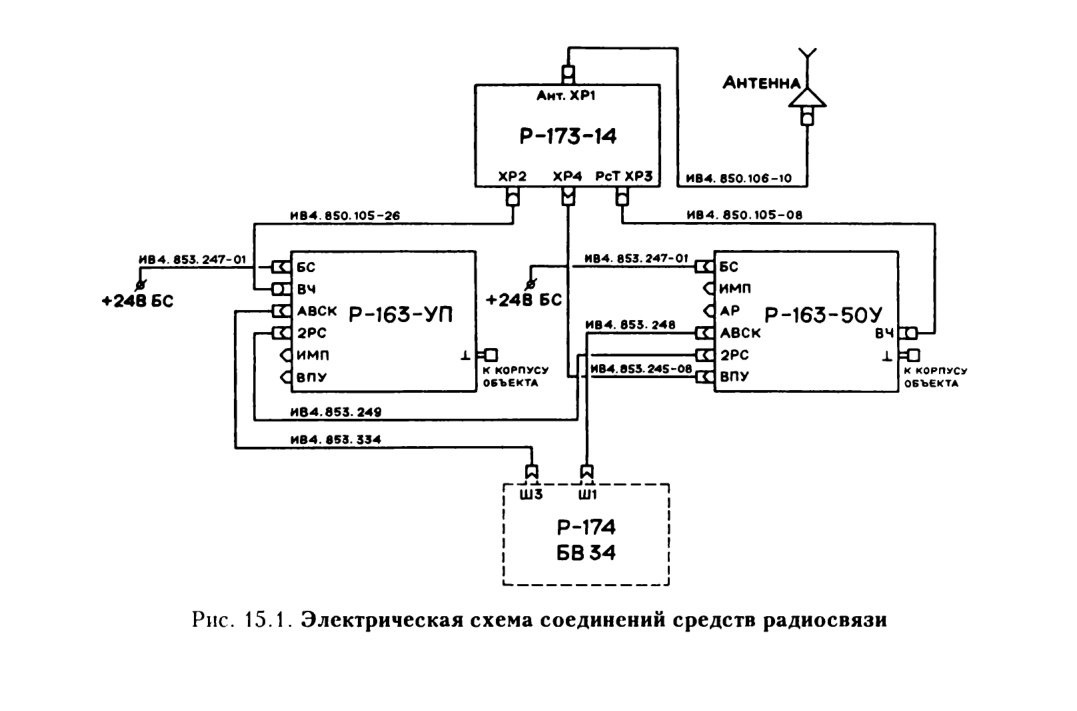

Радиостанция Р-163-50У и радиоприёмник Р-163-УП работают на одну общую антенну.

Состав установленных на машину средств связи указан в формулярах (или паспортах) на конкретные средства связи, входящих в комплект эксплуатационных документов машины.

15.1. РАДИОСРЕДСТВА

Приёмопередатчик радиостанции Р-163-50У и радиоприёмник Р-163-УП размещены в отделении управления справа от командира машины (рис. 1.3) на специальных кронштейнах. Антенное устройство и блок антенных фильтров Р-173-14 (БАФ) смонтированы в правой задней части корпуса машины: антенна на крыше, а БАФ на боковой стенке ниши аккумуляторных батарей.

Ящик ЗИП радиоприёмника размещён на нише 3-го правого колеса.

Ящик ЗИП радиостанции размещён между нишами 1-го и 2-го правых колёс под патронными коробками. Над многоместными сиденьями внутри корпуса машины с помощью ремней закреплена укладка основных и запасных антенных штырей в чехле.

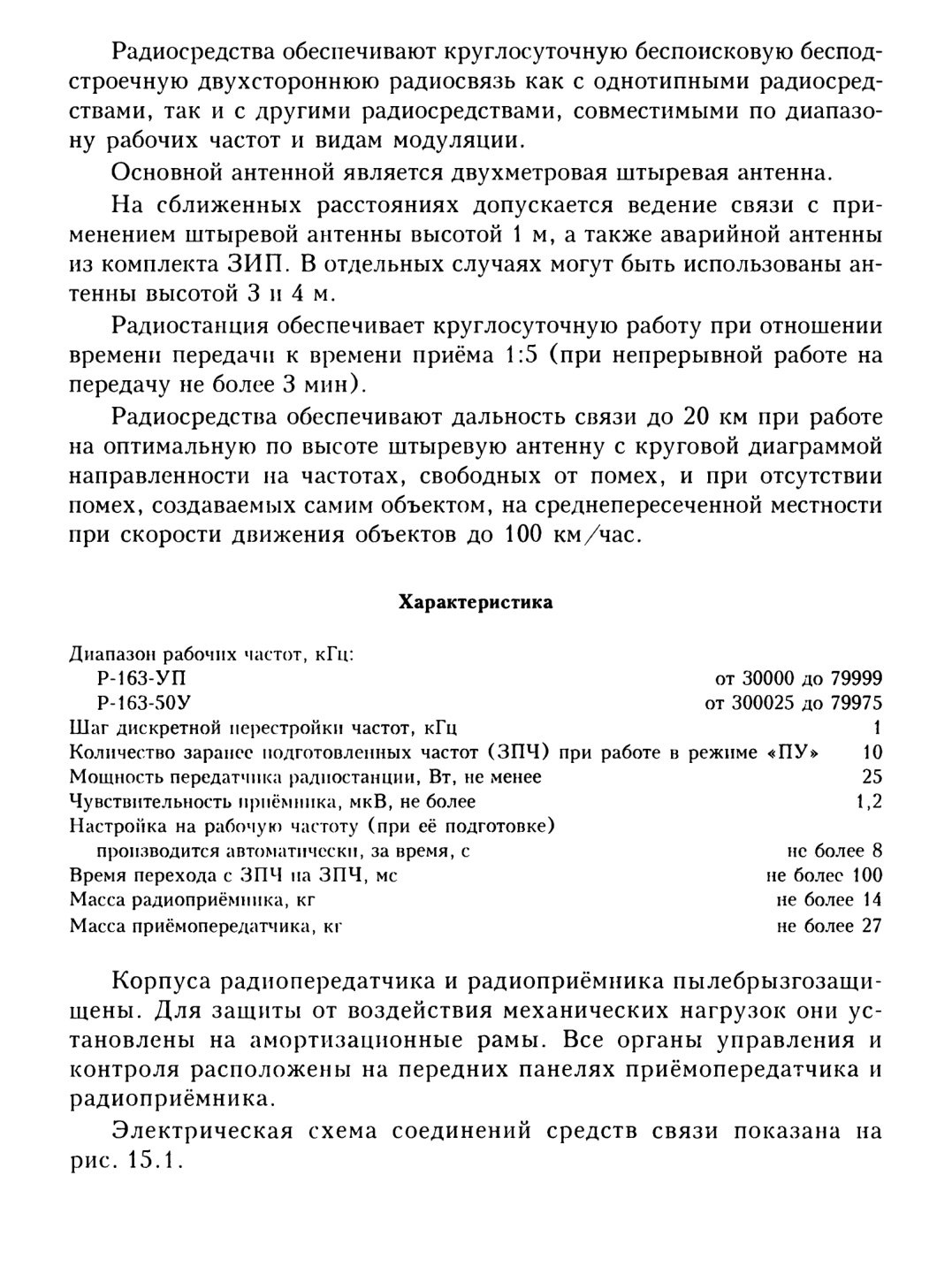

15.1.1. Характеристика и общее устройство радиосредств

Радиостанция Р-163-50У является приёмопередающей, ультракоротковолновой, с частотной модуляцией и предназначена для обеспечения радиосвязи между наземными подвижными объектами на стоянке и в движении.

Радиоприёмник Р-163-УП представляет собой ультракоротковолновый приёмник, обеспечивающий беспоисковый бесподстроечный приём частотно модулированных сигналов, и предназначен для обеспечения радиоприёма при установке в наземных подвижных объектах.

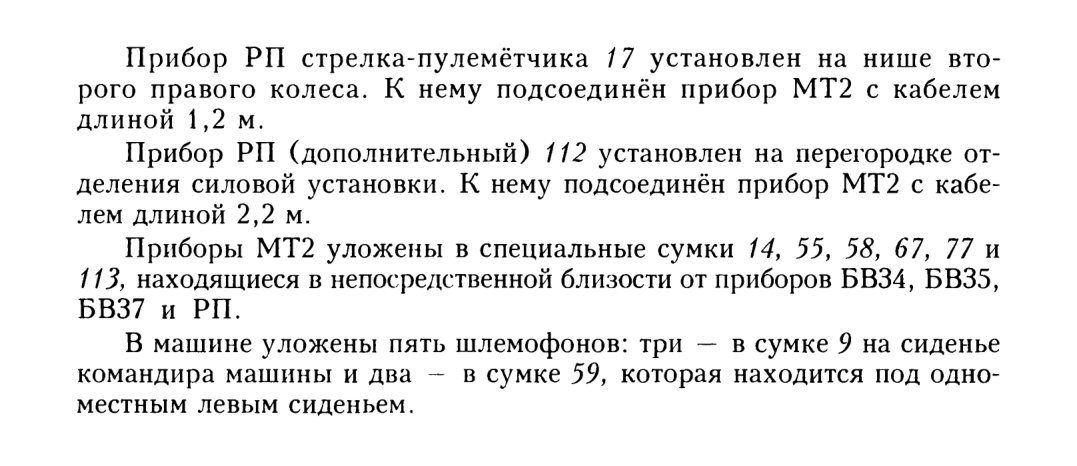

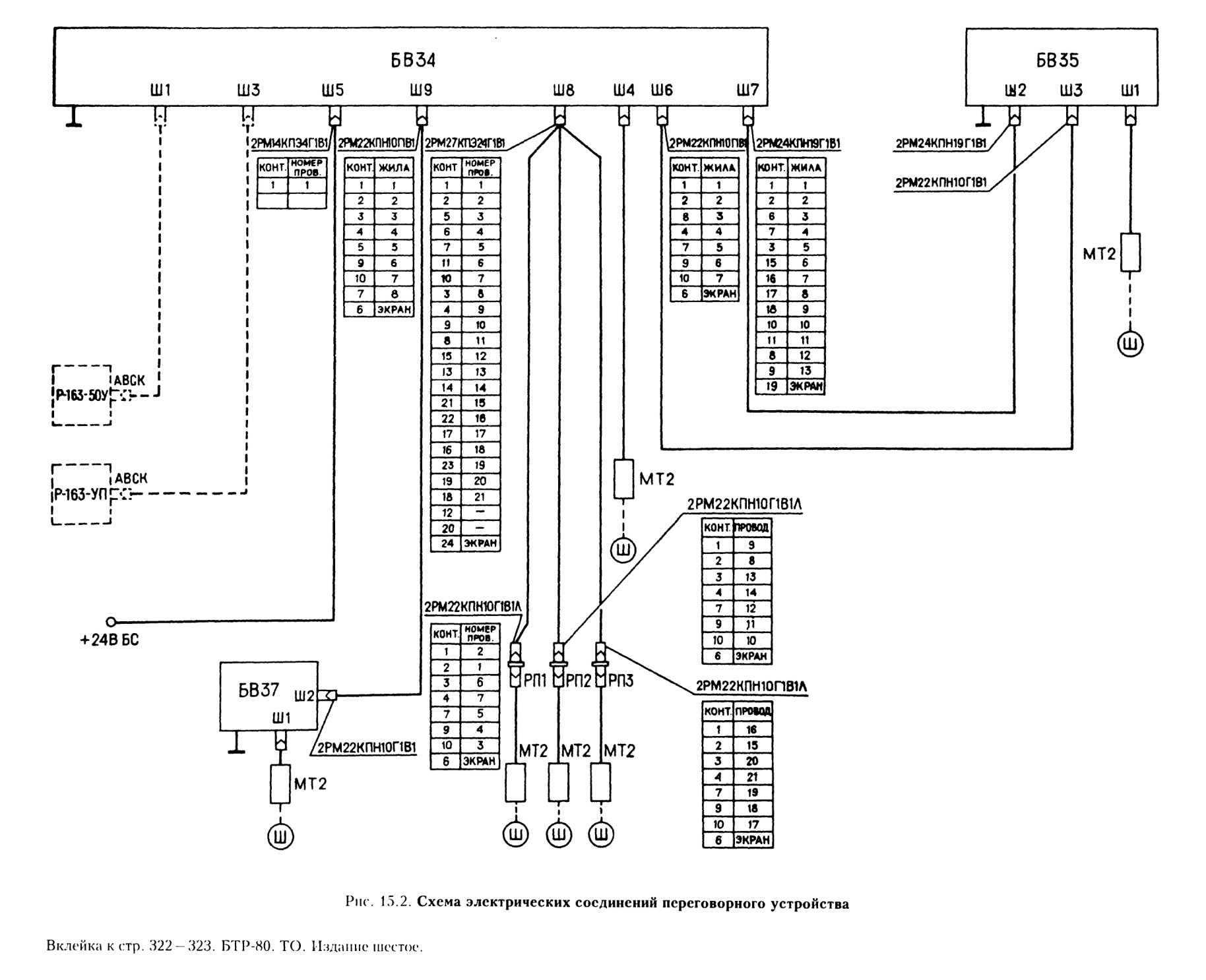

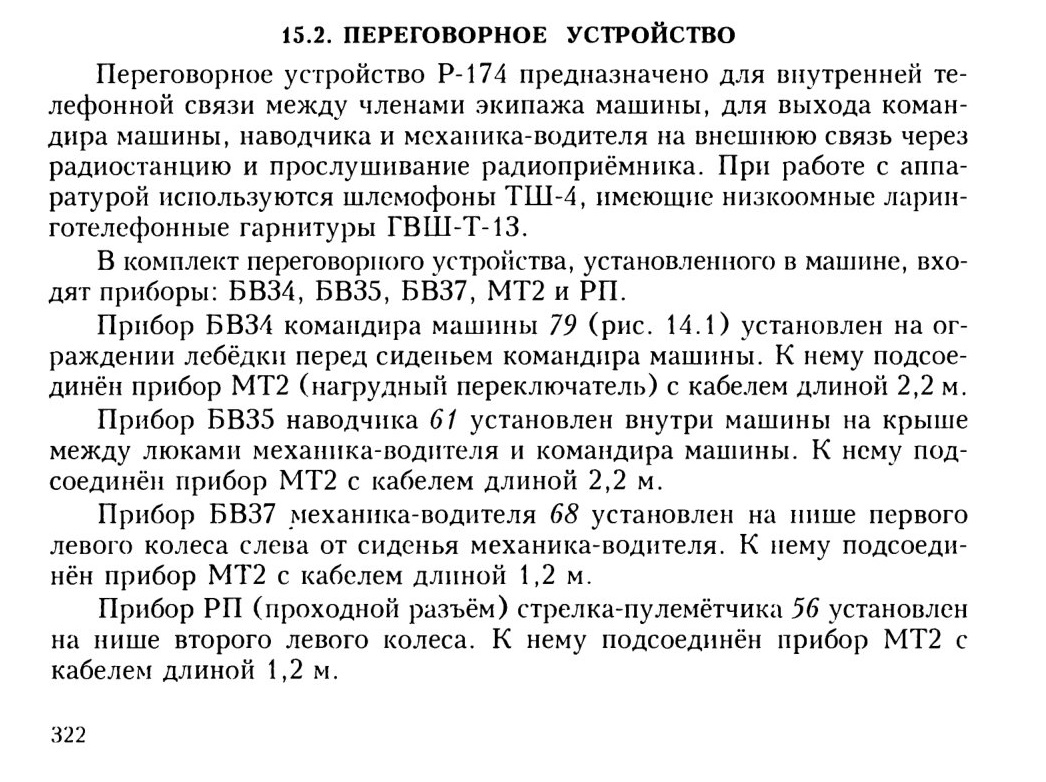

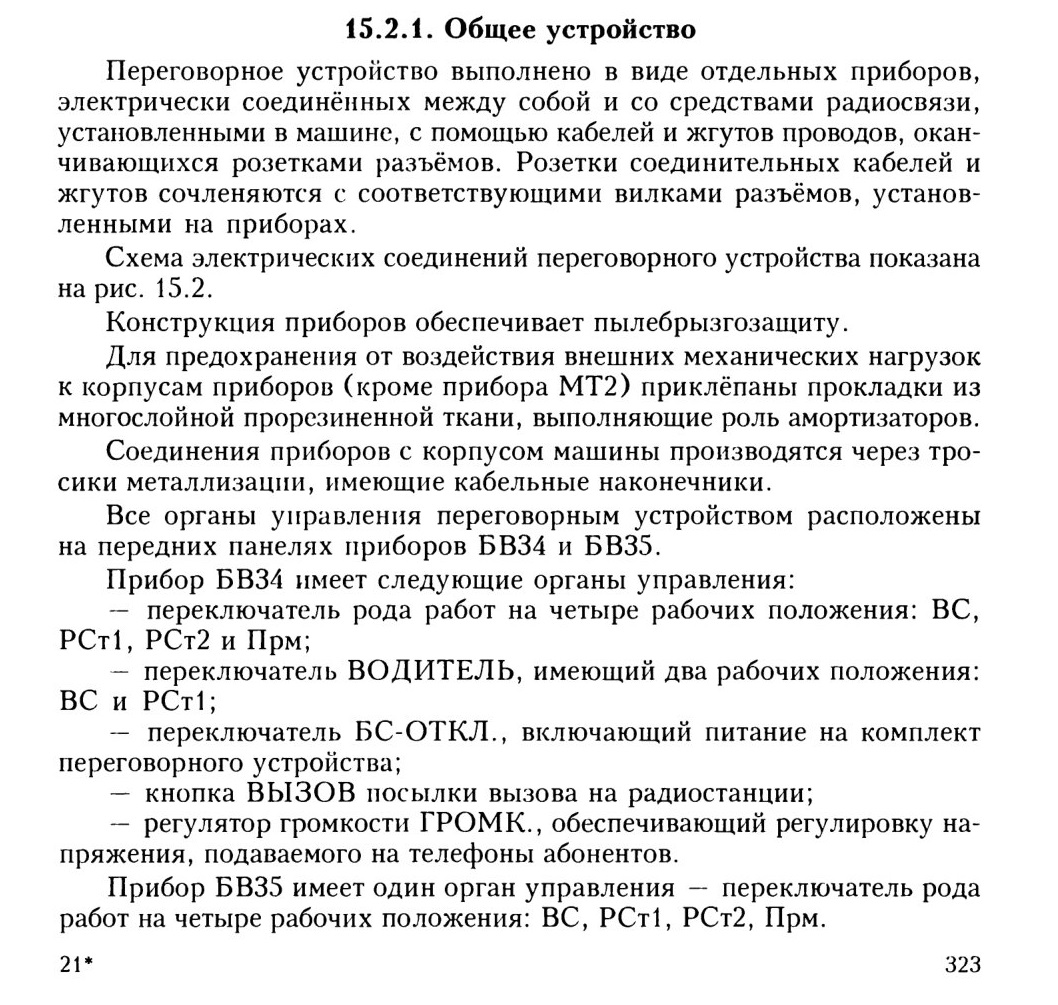

15.2 Переговорное устройство
