14.5. ЩИТОК ПРИБОРОВ

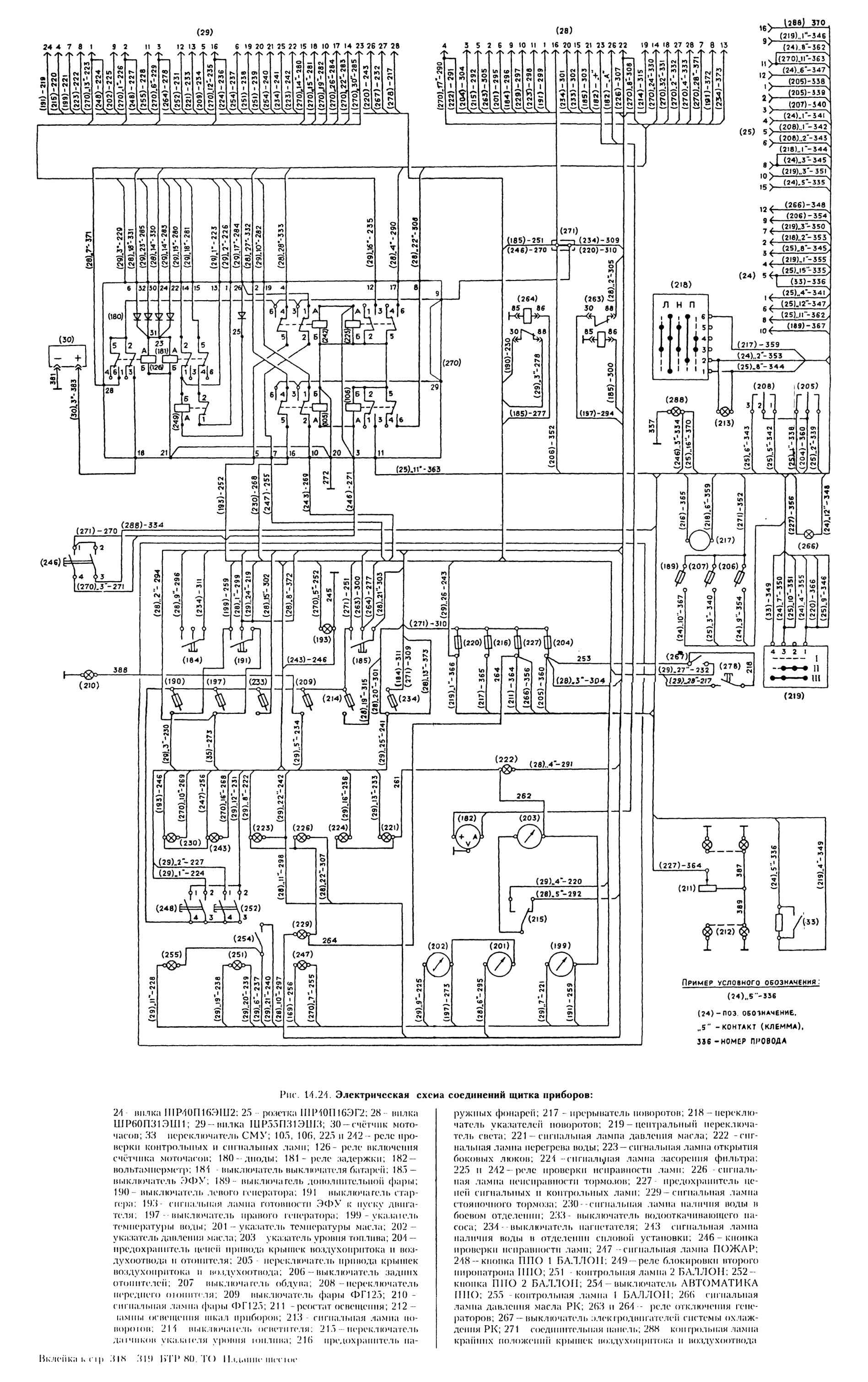

В отделении управления перед механиком-водителем расположен щиток приборов 76 (рис. 14.1), который с помощью трёх кронштейнов крепится к корпусу машины. Размещение приборов на щитке показано на рис. 14.23, схема соединений — на рис. 14.24.

Все приборы щитка смонтированы на двух панелях. Приборы левой панели помещены в металлический ящик (экран) для снижения уровня радиопомех.

На задней стенке левого экрана щитка приборов расположены: соединительная панель проводов, панель монтажа диодов, разъёмы проводов. На нижней стенке расположена кнопка 35 (рис. 14.23) проверки исправности сигнальных и контрольных ламп. На задней стенке правого экрана щитка приборов расположены разъёмы проводов и прерыватель указателя поворотов.

Шкалы приборов левой части щитка освещаются лампами, расположенными над приборами. Свет ламп направляется на приборы специальным отражателем 11. Приборы также имеют свои индивидуальные подсветки с отражателями.

Включение освещения щитка приборов, подсветка шкал и регулировка их яркости осуществляется поворотом рукоятки выключателя - реостата 27 ОСВЕЩЕНИЕ ПРИБОРОВ.

14.6. ЭЛЕКТРИЧЕСКАЯ СЕТЬ МАШИНЫ

Для соединения потребителей и источников питания на машине применяются провода низкого напряжения в экранированном и неэкранированном исполнениях.

На машине применена однопроводная система соединения источников и потребителей. Вторым проводом, предназначенным для соединения минусовых выводов источников и потребителей, служат металлические части корпуса и башни машины. Такая система требует более внимательного отношения к изоляции проводов и к присоединению приборов к корпусу и башне.

При касании провода, находящегося под напряжением, к металлическим деталям машины происходит короткое замыкание, которое может привести не только к выходу из строя части электрооборудования машины, но и может явиться причиной пожара.

Ослабления электрических соединений источников питания и потребителей электрической энергии приводят к увеличению переходных сопротивлений, неритмичной работе потребителей и резкому повышению уровня радиопомех.
