6. Силовая установка

Силовая установка представляет собой комплекс узлов и агрегатов, включающий силовой агрегат и обслуживающие двигатели системы питания топливом, питания воздухом, смазки, охлаждения и предпускового подогрева.

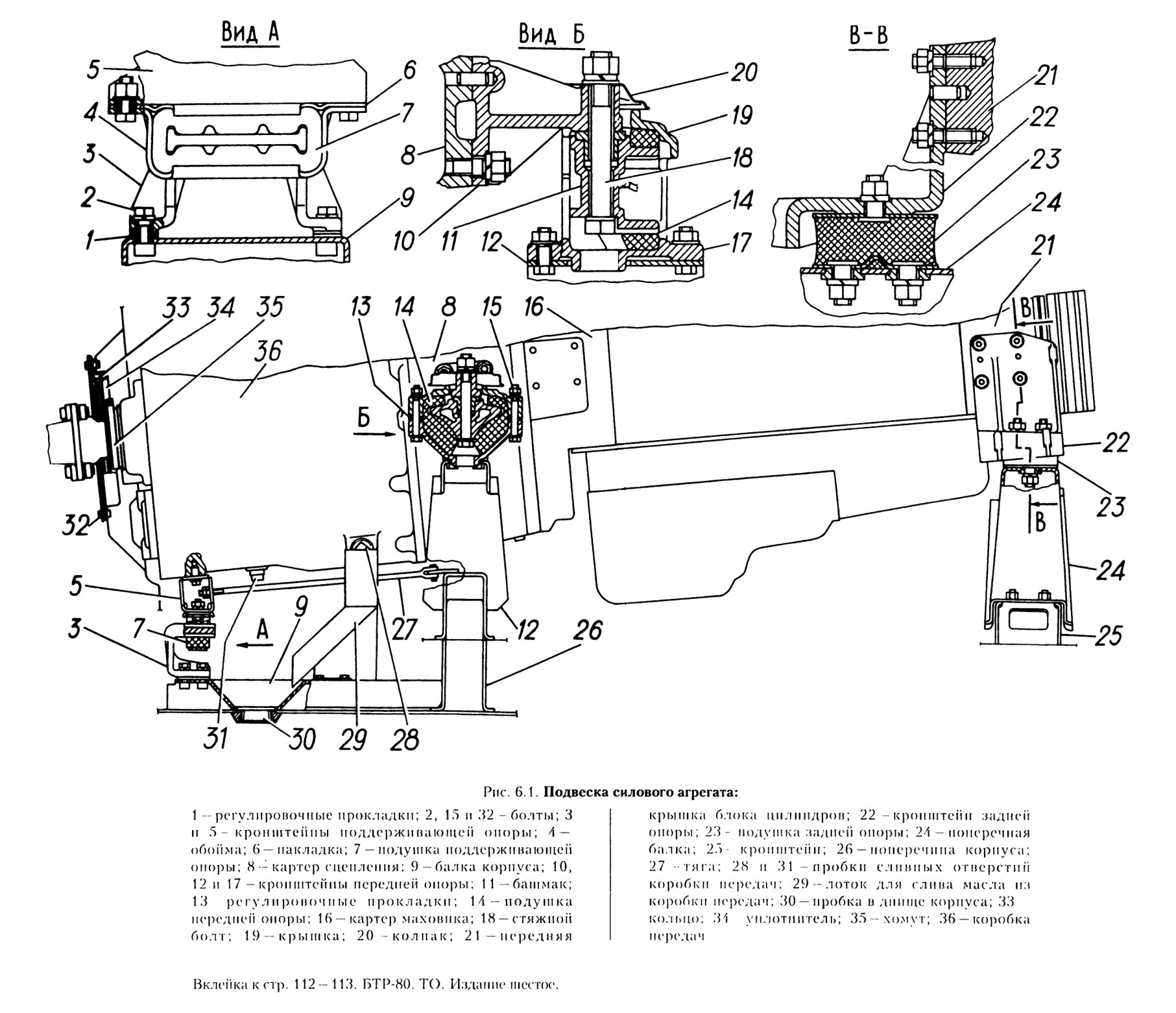

Рис. 6.1. Подвеска силового агрегата:

Силовой агрегат (рис. 6.2) состоит из двигателя в сборе со сцеплением и коробкой передач. На двигателе смонтированы воздушный компрессор, гидронасос, топливные и масляные фильтры, а также два генератора и котел предпускового подогревателя.

Силовой агрегат установлен на деталях и узлах подвески в отделении силовой установки.

Подвеска силового агрегата состоит из двух передних 9, двух задних 15 и одной поддерживающей 10 опор. Устройство опор показано на рис. 6.1.

Передние (по ходу машины) опоры расположены с обеих сторон картера сцепления.

Между башмаком 11, крышкой 19 и кронштейном 17 расположена резиновая подушка 14, выполняющая функцию гасителя колебаний.

Между крышкой 19 и кронштейном 17 установлены регулировочные прокладки 13.

Задние (по ходу машины) опоры расположены с обеих сторон блока двигателя.

Резиновая подушка 23 выполняет функцию гасителя колебаний.

Поддерживающая опора расположена под передней частью картера коробки передач.

Резиновая подушка 7 охватывает полку кронштейна 3, который крепится к балке 9, приваренной на корпусе машины. Между кронштейном 3 и балкой 9 установлены регулировочные прокладки 1.

Две продольные тяги 27, соединяющие кронштейн 5 с кронштейнами, приваренными на поперечине 26 корпуса, ограничивают продольные перемещения силового агрегата.

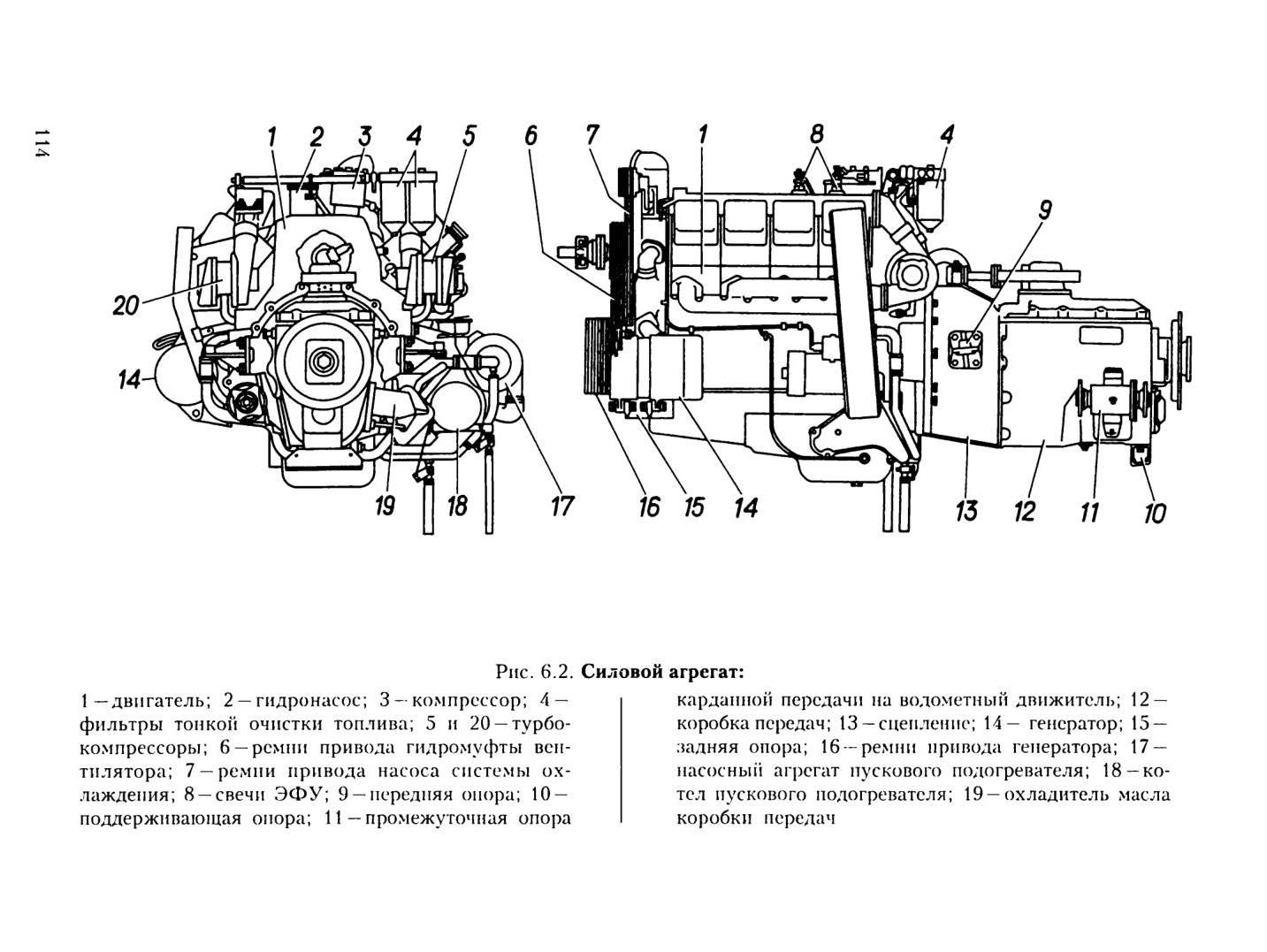

Рис. 6.2. Силовой агрегат:
