Бронетранспортер БТР-80. Техническое описание (шестое издание) - часть 8

4.2.6.2. Прибор наблюдения ТНП-205

Прибор ТНП-205 предназначен для наблюдения за местностью, расположенной в левом секторе обзора наводчика.

Прибор 40 (рис. 4.2) размещен слева от места наводчика в специальном гнезде и крепится к нему зажимом. Герметичность установки прибора обеспечивается резиновой прокладкой. Плотность прилегания прибора к прокладке обеспечивается уменьшением длины тяг 31 и 39 сгонными муфтами 38.

Для снятия прибора ТНП-205:

— увеличить длину тяг 37 и 39 сгонными муфтами 38;

— вывести зажим из-под прибора;

— вынуть прибор из гнезда вместе с прокладкой.

Для установки прибора ТНП-205:

— вставить прибор с прокладкой в гнездо;

— завести зажим под прибор;

— вращая сгонные муфты, плотно поджать прибор и прокладку к фланцу гнезда.

4.2.6.3. Прибор наблюдения ТНПТ-1

Прибор ТНПТ-1 предназначен для наблюдения за местностью, расположенной в секторе обзора за спиной наводчика.

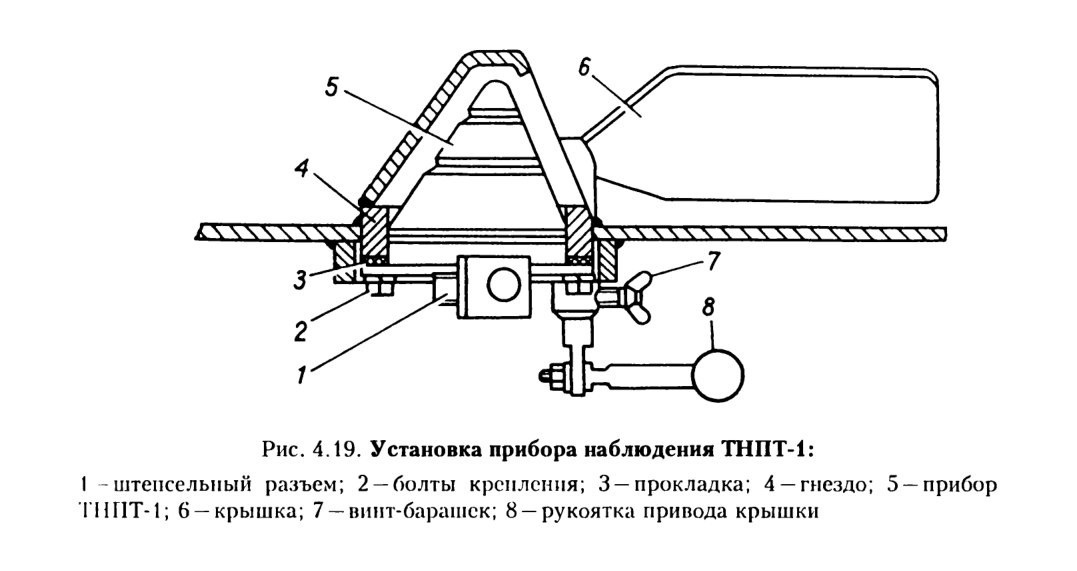

Прибор 6 (рис. 4.1) размещен над местом наводчика в специальном гнезде и крепится к нему четырьмя болтами 2 (рис. 4.19). Герметичность установки прибора обеспечивается резиновой прокладкой 3. Плотность прилегания прибора к прокладке обеспечивается подтяжкой болтов.

Входное окно гнезда установки прибора закрывается броневой крышкой 6 с помощью рукоятки 8, размещенной под крышей башни справа от прибора. Положение крышки фиксируется стопорным винтом-барашком 7.

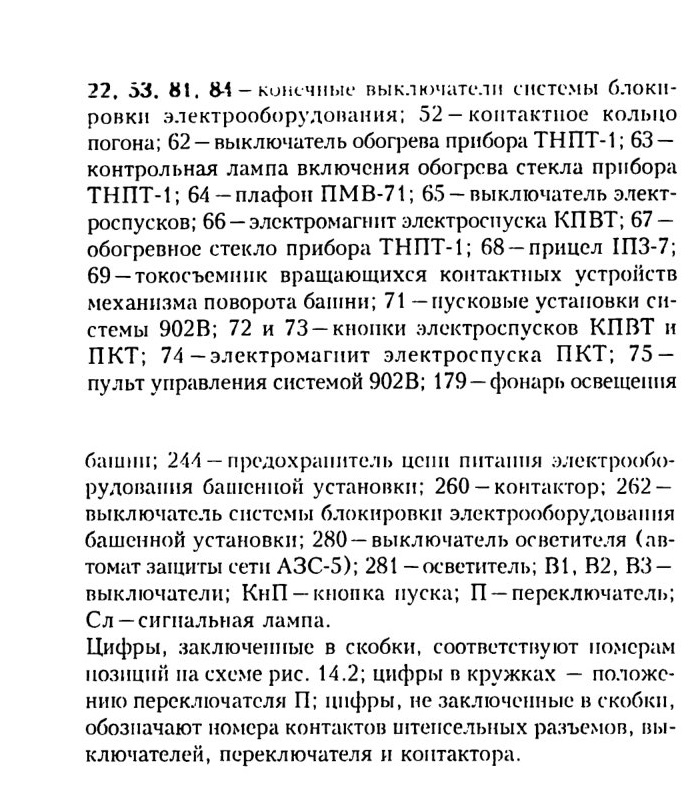

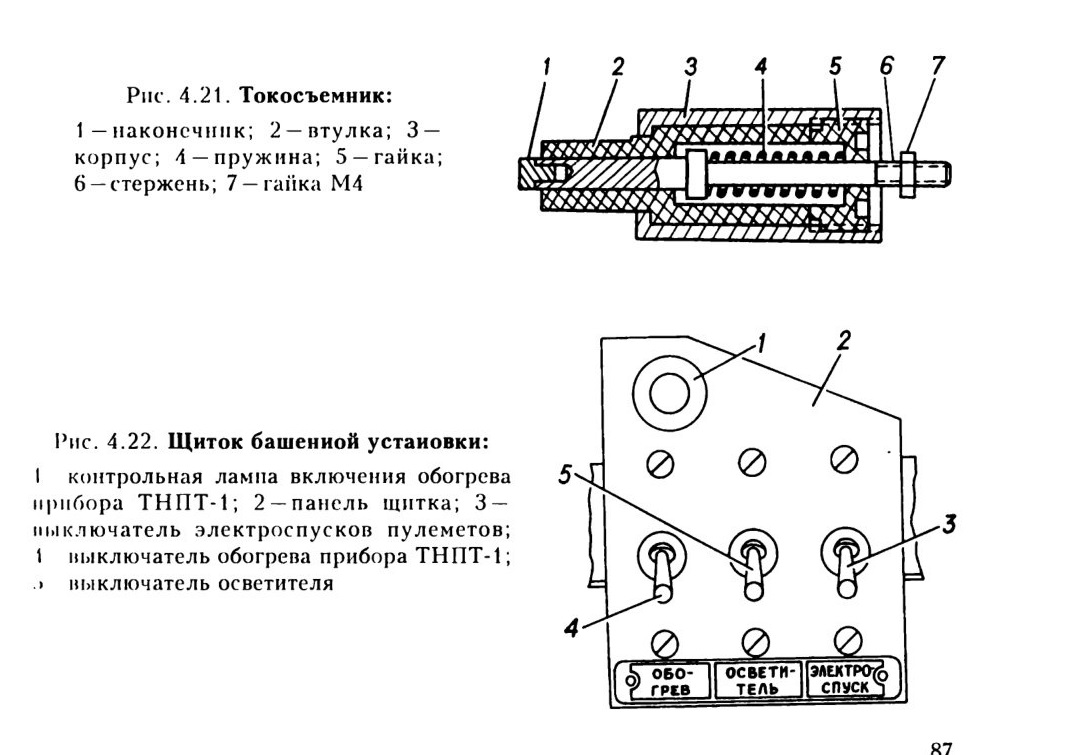

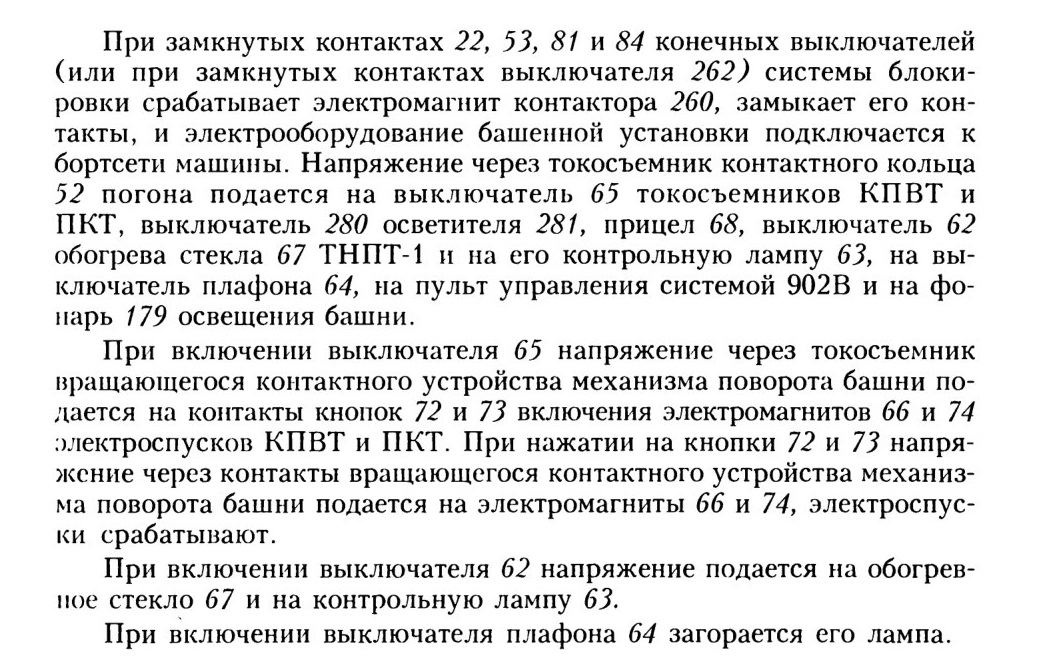

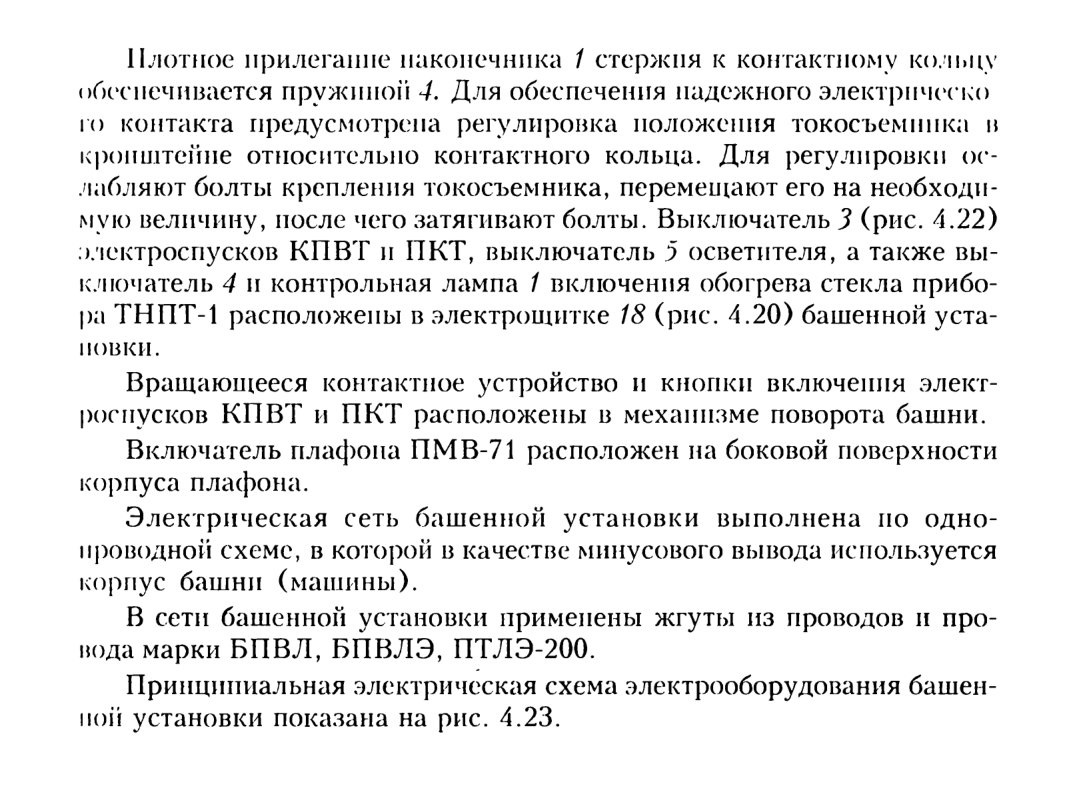

Прибор ТНПТ-1 имеет электрообогрев, который включается выключателем 4 (рис. 4.22) ОБОГРЕВ, размещенным на щитке башенной установки. При включении электрообогрева на щитке загорается сигнальная лампа 1.

Время электрообогрева прибора при температуре наружного воздуха ниже +5 °С не ограничивается. Время электрообогрева при температуре наружного воздуха выше +5 °С ограничивается

и должно быть не более 1 минуты. Невыполнение этого требования приведет к перегреву прибора и выходу его из строя. Признаки перегрева прибора — точки и пятна желтого и коричневого цвета на стек-10 прибора.

Для снятия прибора ТНПТ-1:

— выключить электрообогрев прибора;

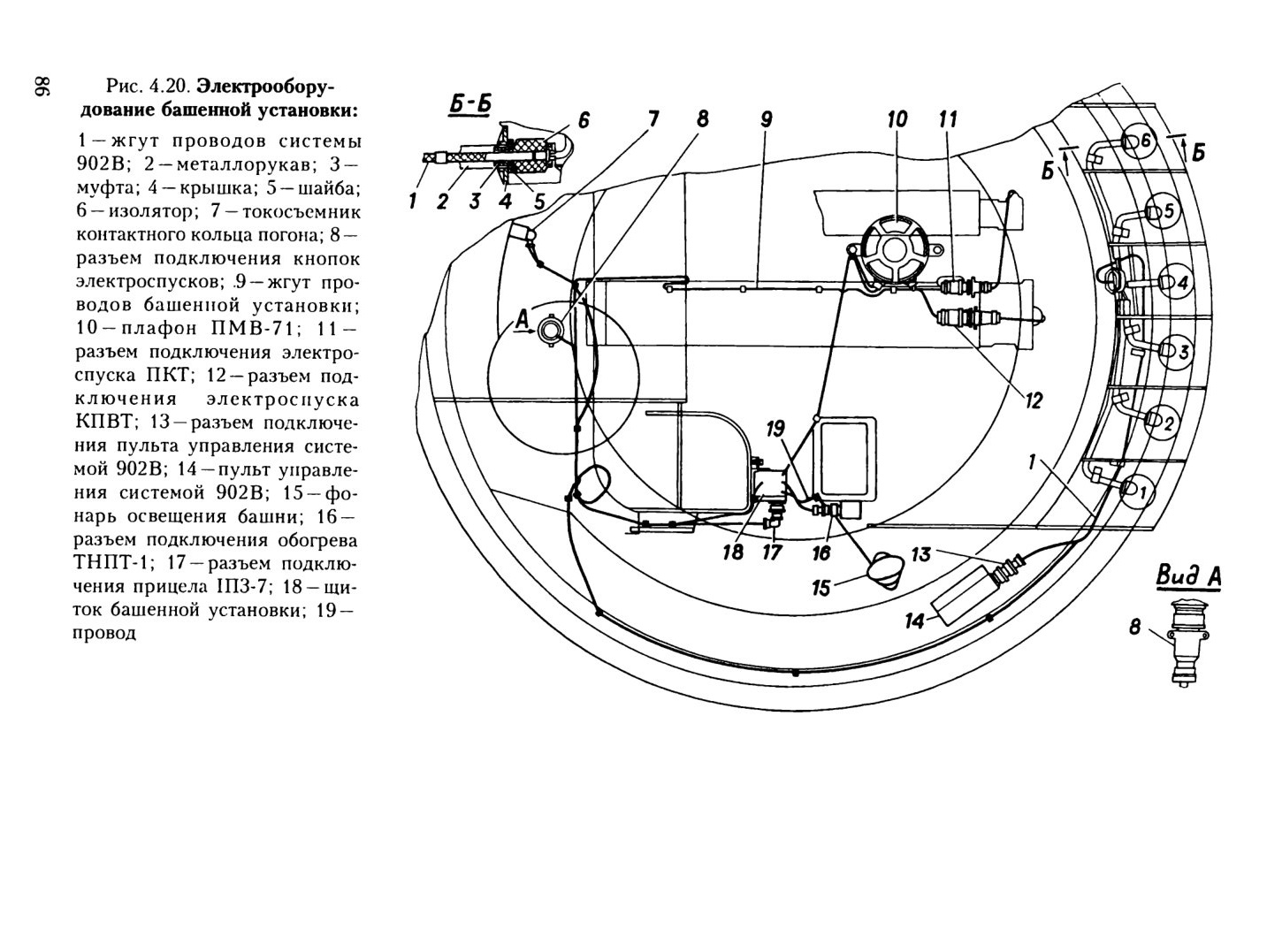

— разъединить штепсельный разъем 16 (рис. 4.20) электропитания обогрева прибора;

— отвернуть болты крепления прибора;

— вынуть прибор из гнезда вместе с прокладкой.

Для установки прибора ТНПТ-1:

— установить прибор с прокладкой в гнездо;

— закрепить прибор в гнезде болтами. При этом под головку одного из болтов должен быть обязательно установлен наконечник проводи 19 из пучка проводов, идущего к прибору;

— соединить штепсельный разъем электропитания обогрева прибора.

Рис. 4.19. Установка прибора наблюдения ТНПТ-1:

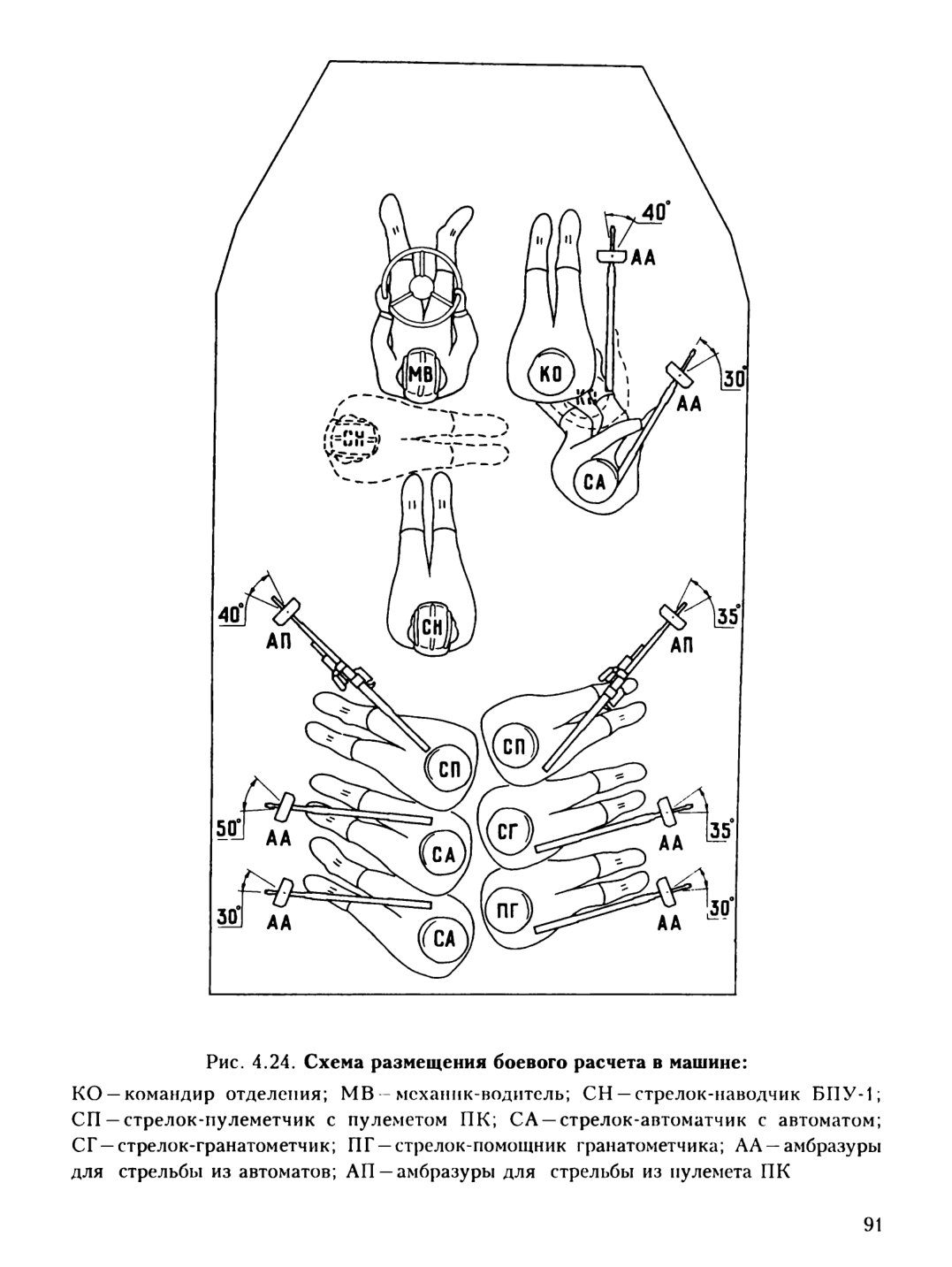

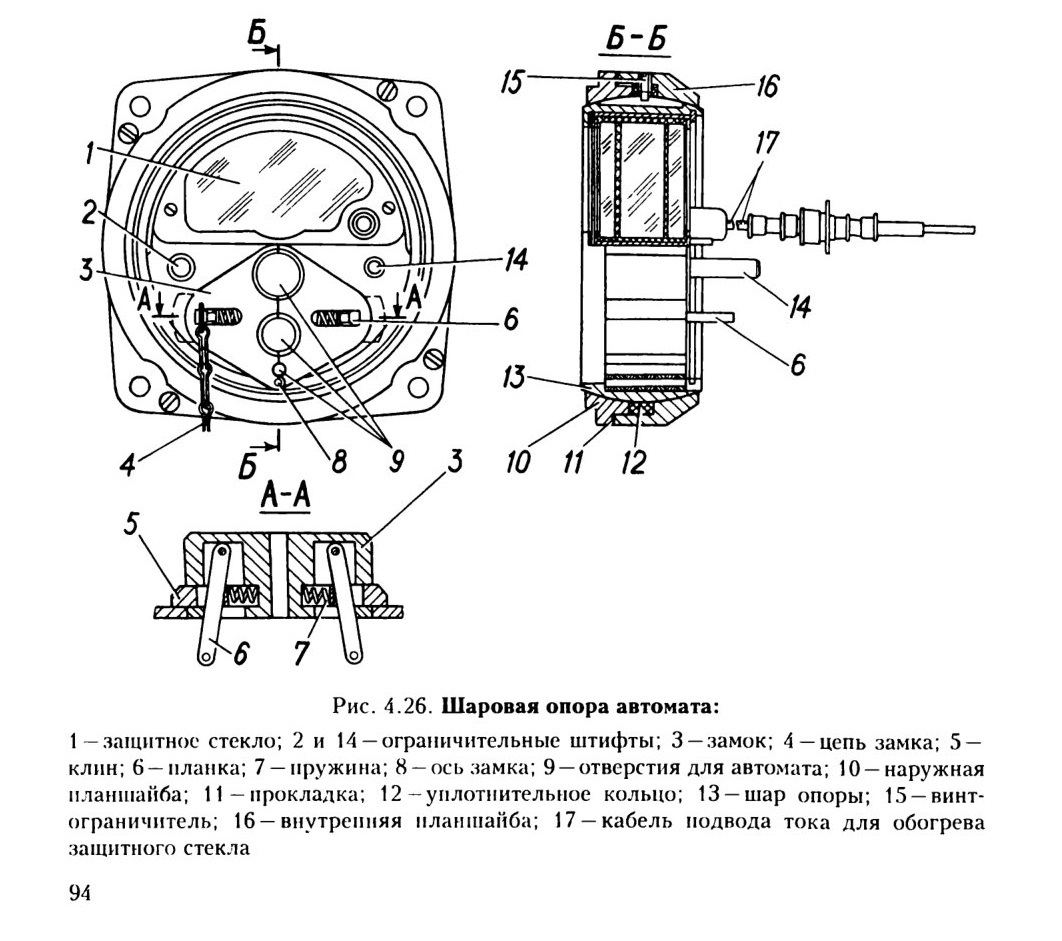

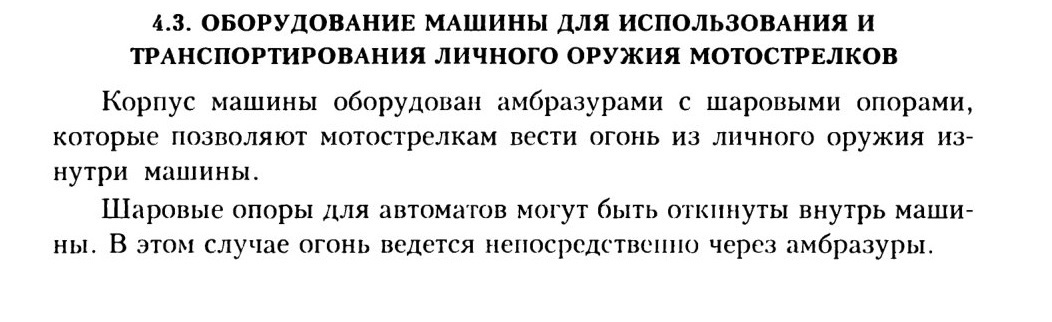

4.3.2. Размещение личного оружия боевого расчета при транспортировании

В машине предусмотрено восемь мест для укладки в походном положении автоматов АКМС и АКС-74 (допускается укладка и АКМ), два места для пулеметов ПК, два места для изделий 9К34 и одно место для изделия РПГ-7.

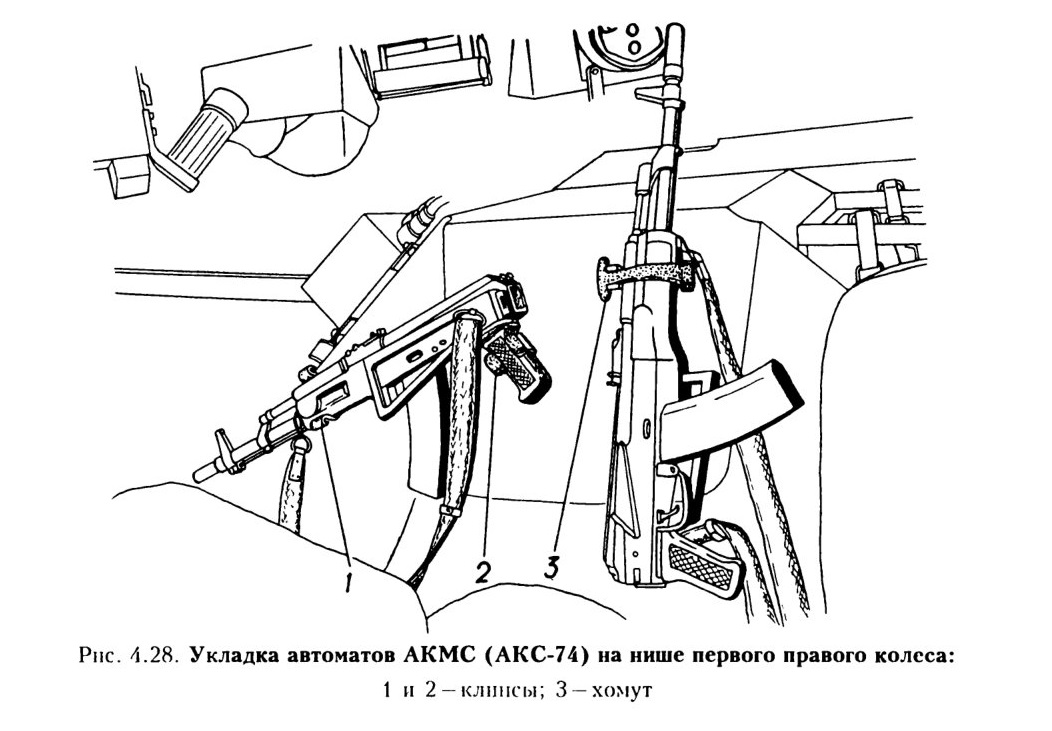

На рис. 4.28 изображены укладки двух автоматов АКМС на нише первого правого колеса: одного в наклонном положении с помощью клипс 1 и 2 и второго — в вертикальном положении с помощью хомута 3.

Аналогичные укладки для двух автоматов выполнены и на нише первого левого колеса.

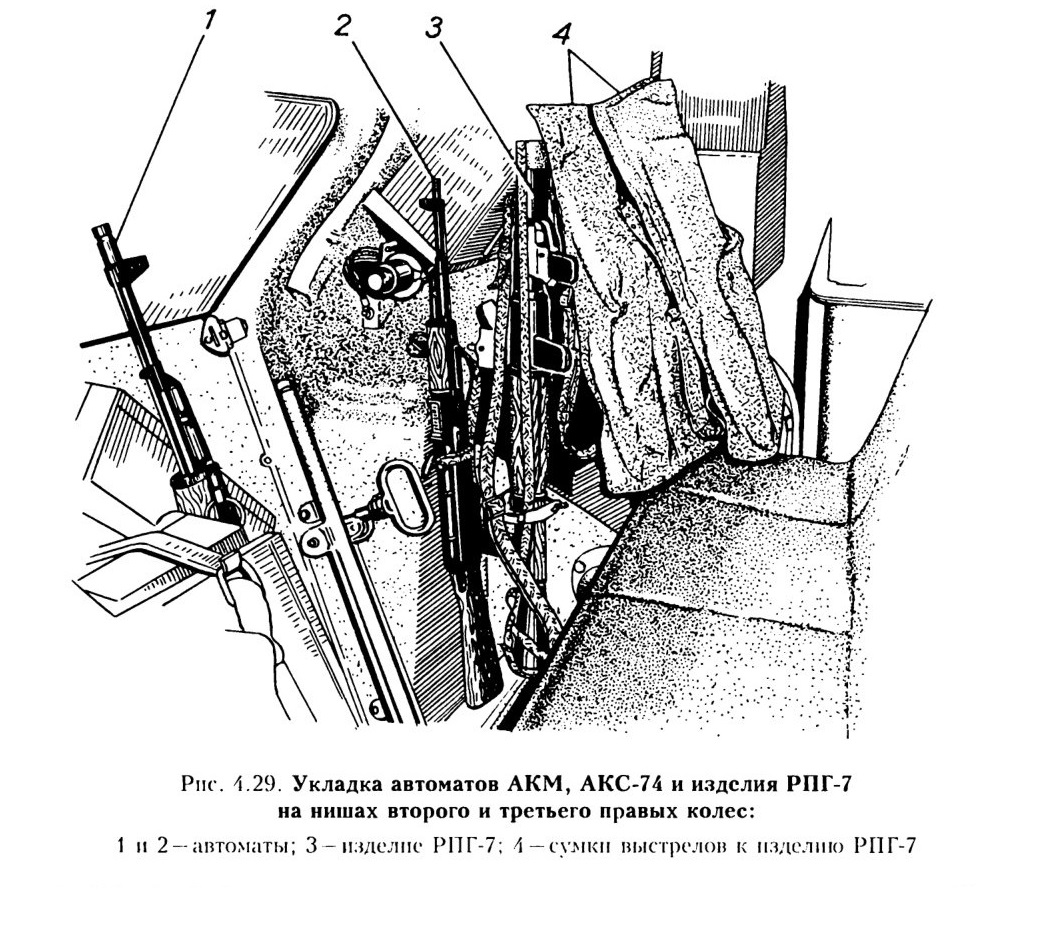

На рис. 4.29 изображены укладки двух автоматов (ЛКМ и АКС-74), одного изделия РПГ-7 и пяти выстрелов к нему в двух сумках у правого борта корпуса машины.

Аналогичные укладки двух автоматов выполнены также у левого борта.

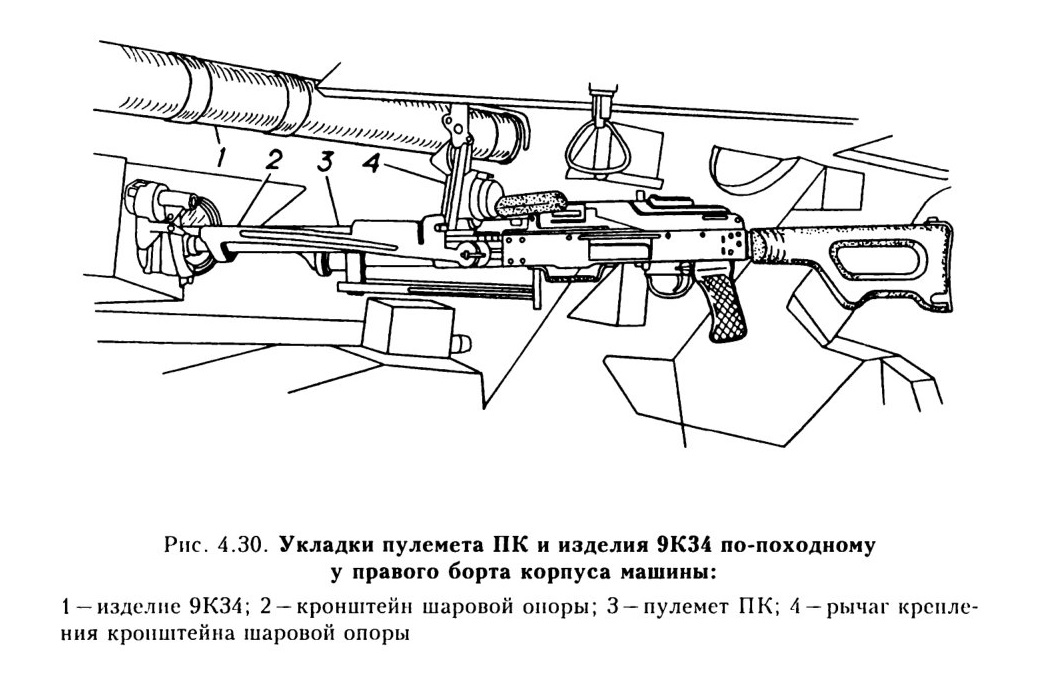

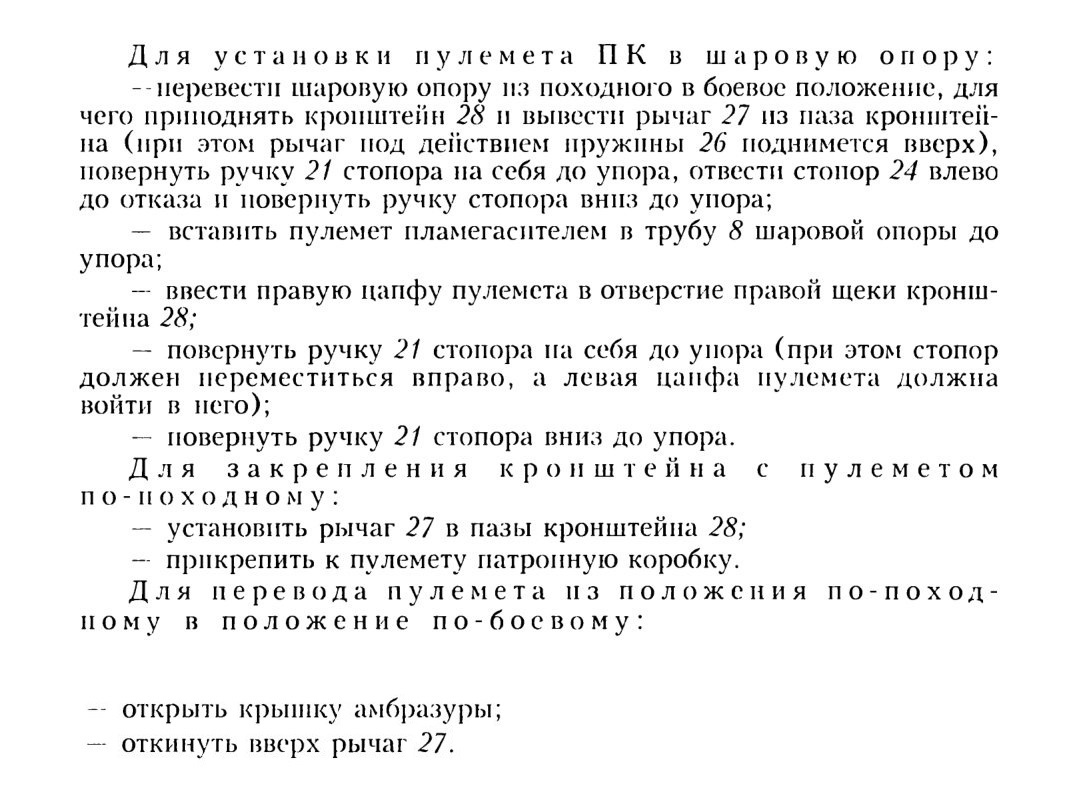

Укладки пулемета ПК и изделия 9К34 у правого борта корпуса машины показаны на рис. 4.30.

Аналогичные укладки пулемета ПК и изделия 9К34 выполнены и у левого борта.

Рис. 4.30. Укладки пулемета ПК и изделия 9К34 по-походному у правого борта корпуса машины:
1—изделие 9К34; 2 — кронштейн шаровой опоры; 3 —пулемет ПК; 4 —рычаг крепления кронштейна шаровой опоры
