Бронетранспортер БТР-80. Техническое описание (шестое издание) - часть 7

4.2.3.2. Амортизаторы КПВТ

Амортизаторы (рис. 4.7) служат для гашения ударных нагрузок на установку при стрельбе из пулемета КПВТ. При стрельбе откат пулемета воспринимается через основание 16 хомута амортизаторов и наметку 1, корпус 9 и пружину 10 на регулировочную втулку 14 и шток 11. Последний соединен с серьгой 5, которая с помощью стопора 14 (рис. 4.2) крепится к люльке.

Усилия наката амортизируются резиновыми буферными кольцами 7 (рис. 4.7), между которыми помещены шайбы 6. Буферные кольца закрыты кожухом 15, который предохраняет oi попадания на них смазки. При снятии пулемета КПВТ стопоры 14 (рис. 4.2), соединяющие люльку с серьгами амортизаторов, выводятся из соединения с помощью двух рычагов 2.

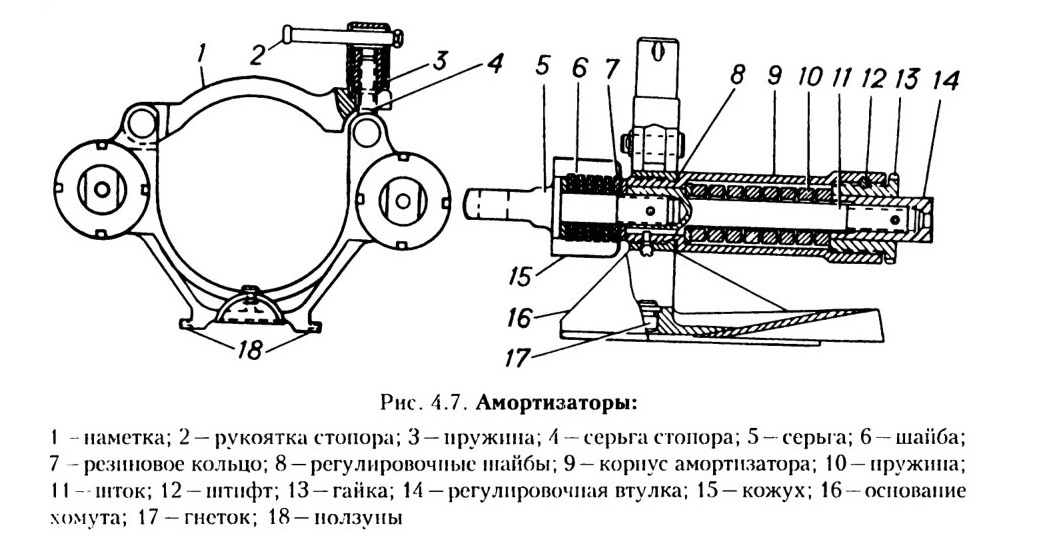

Рис. 4.7. Амортизаторы:

4.2.3.3. Механизм перезаряжания КПВТ и его работа

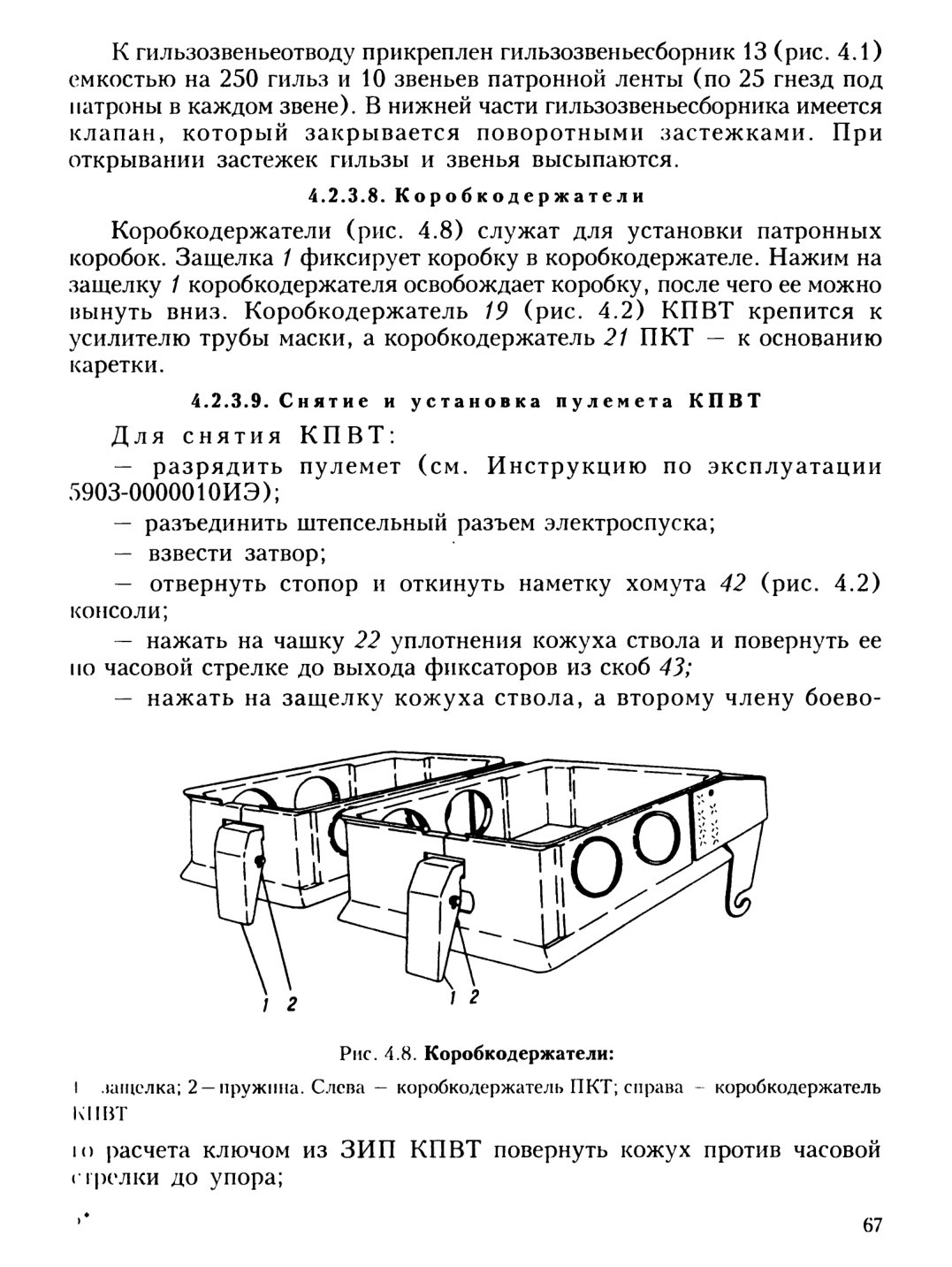

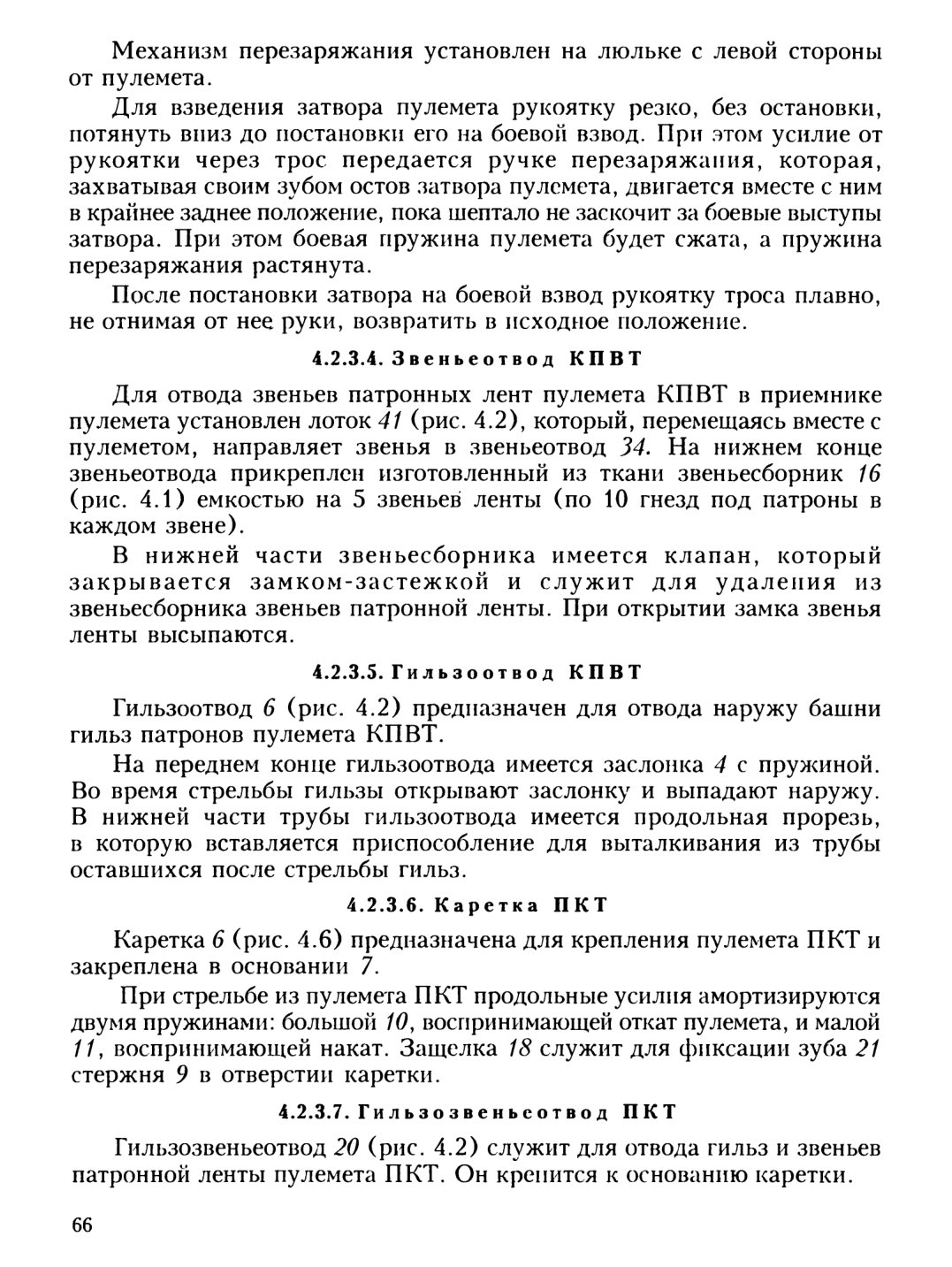

Механизм перезаряжания служит для постановки затвора пулемета КПВТ на боевой взвод. Он состоит из троса 8 (рис. 4.1), рукоятки 15, двух роликов 7, установленных на люльке, одного ролика на ручке перезаряжания пулемета, оттяжной пружины 5 и буфера 14.

— отделить кожух со стволом и с уплотнением от ствольной коробки;

— снять оттяжную пружину 5 (рис. 4.1);

— повернуть основание ролика 7 на 180° и снять его с КПВТ;

— повернуть крышку гильзозвеньеотвода 20 (рис. 4.2) ПКТ внутрь корпуса гильзозвеньеотвода;

— поднять рычаги 2 и вывести стопоры 14 из отверстий в серьгах 5 (рис. 4.7) штоков амортизаторов;

— продвинуть ствольную коробку назад, до выхода основания хомута амортизаторов и ползуна 28 (рис. 4.2) из пазов люльки;

— снять ствольную коробку с люльки;

— открыть крышку ствольной коробки и отвести ее в сторону;

— отвернуть рукоятку 2 (рис. 4.7), откинуть наметку 1 и отделить амортизаторы от ствольной коробки;

— отделить лоток 41 (рис. 4.2) от ствольной коробки и закрыть ее крышку;

— установить ствол в ствольную коробку;

— вставить стреляную гильзу в рукоятку иерезаряжания вместо ролика и, придерживая рукоятку, плавно возвратить подвижные части пулемета в переднее положение, предварительно нажав на рычаг спуска.

Для установки КПВТ:

— вставить стреляную гильзу в рукоятку перезаряжания вместо ролика, взвести затвор, после чего отделить ствол с кожухом от ствольной коробки;

— установить на кожух ствола уплотнитель;

— поднять крышку ствольной коробки и установить лоток 41;

— установить на ствольную коробку амортизаторы. При этом гнеток 17 (рис. 4.7) должен войти в гнездо на ствольной коробке. Затянуть наметку 1 рукояткой 2

— установить лоток 41 (рис. 4.2) в ствольную коробку;

— закрыть крышку ствольной коробки;

— установить ствольную коробку с амортизаторами на люльку так, чтобы ползуны 18 (рис. 4.7) основания и ползун 28 (рис. 4.2) вошли в пазы люльки;

— поднять рычаги 2, ввести серьги 5 (рис. 4.7) амортизаторов в пазы люльки и опустить рычаги 2 (рис. 4.2). Убедиться, что стопоры 14 вошли в отверстия в серьгах 5 (рис. 4.7) амортизаторов;

— поднять крышку гильзозвеньеотвода 20 (рис. 4.2) в верхнее положение;

— установить ролик 7 (рис. 4.1) на рычаг перезаряжания ствольной коробки и повернуть основание ролика на 180°;

— установить оттяжную пружину 5;

— вставить кожух со стволом в ствольную коробку;

— нажать на защелку кожуха ствола КПВТ, повернуть кожух ключом пз ЗИП КПВТ по часовой стрелке до упора и зафиксировать кожух защелкой;

— нажать на чашку 22 (рис. 4.2) уплотнения кожуха и повернуть ее против часовой стрелки до входа ее фиксаторов в скобы 43 на консоли;

— соединить штепсельный разъем электроспуска КПВТ;

— включить выключатель ЭЛЕКТРОСПУСК;

— нажать на левую кнопку рукоятки поворотного механизма. Затвор должен возвратиться в переднее положение.

Если в башенную установку установлен новый пулемет, то необходимо привести установку к нормальному бою с составлением новой КВМ (см. Инструкцию по эксплуатации БТР-80).

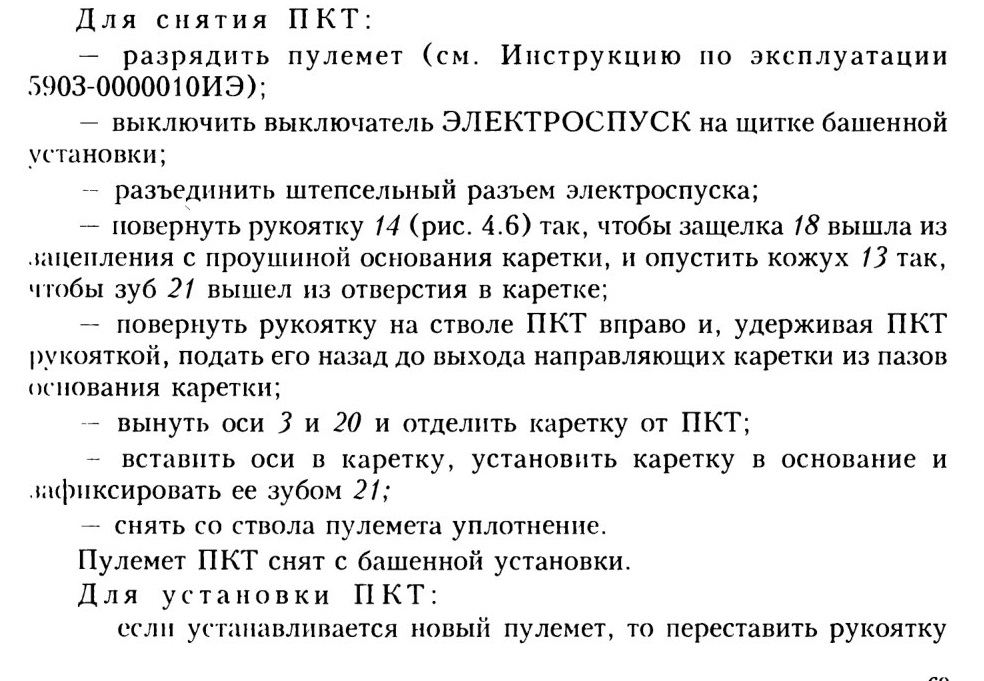

4.2.3.10. С н я т и е и установка пулемета ПКТ

так, чтобы ее ручка была направлена в сторону дульного среза. (У новых пулеметов ручка направлена в сторону ствольной коробки);

— установить на ствол уплотнение;

— установить предохранитель ПКТ в положение ОГОНЬ;

— снять каретку с основания и установить ее на пулемет с помощью осей 3 и 20;

— повернуть рукоятку на стволе ПКТ влево и вставить каретку с пулеметом в пазы основания каретки;

— зафиксировать каретку зубом 21, для чего поднять кожух 13 так, чтобы защелка 18 вошла в зацепление с проушиной на основании каретки;

— соединить штепсельный разъем электроспуска ПКТ;

— включить выключатель ЭЛЕКТРОСПУСК;

— поставить затвор ПКТ па боевой взвод;

— нажать на правую кнопку на рукоятке поворотного механизма. Затвор должен возвратиться в переднее положение.

Пулемет ПКТ установлен в башенную установку.

Если в башенную установку установлен новый пулемет, то его необходимо выверить по КВМ и проверить меткость боя по пристрелочной мишени с внесением необходимых изменений в КВМ (см. Инструкцию по эксплуатации БТР-80).

4.2.3.11. Снятие и установка осветителя башенной установки

Осветитель закреплен на кронштейне 8 (рис. 4.9), который установлен на консоли 6 пулемета КПВТ.

Для снятия осветителя:

— вынуть провод 4 осветителя из коробки 5;

— отвернуть гайки 9 крепления осветителя;

— снять осветитель.

Установка осветителя производится в обратном порядке.

4.2.4. Боекомплекты для пулеметов КПВТ и ПКТ и их размещение

4.2.4.1. Боеприпасы для пулемета КПВТ Боекомплект и его размещение

Для стрельбы из пулемета КПВТ применяются 14,5-миллиметровые патроны с бронебойно-зажигательной пулей Б-32, с бронебойно-зажигательно-трассирующими пулями БЗТ и БСТ, зажигательными пулями ЗП и с зажигательными пулями мгновенного действия МДЗ.

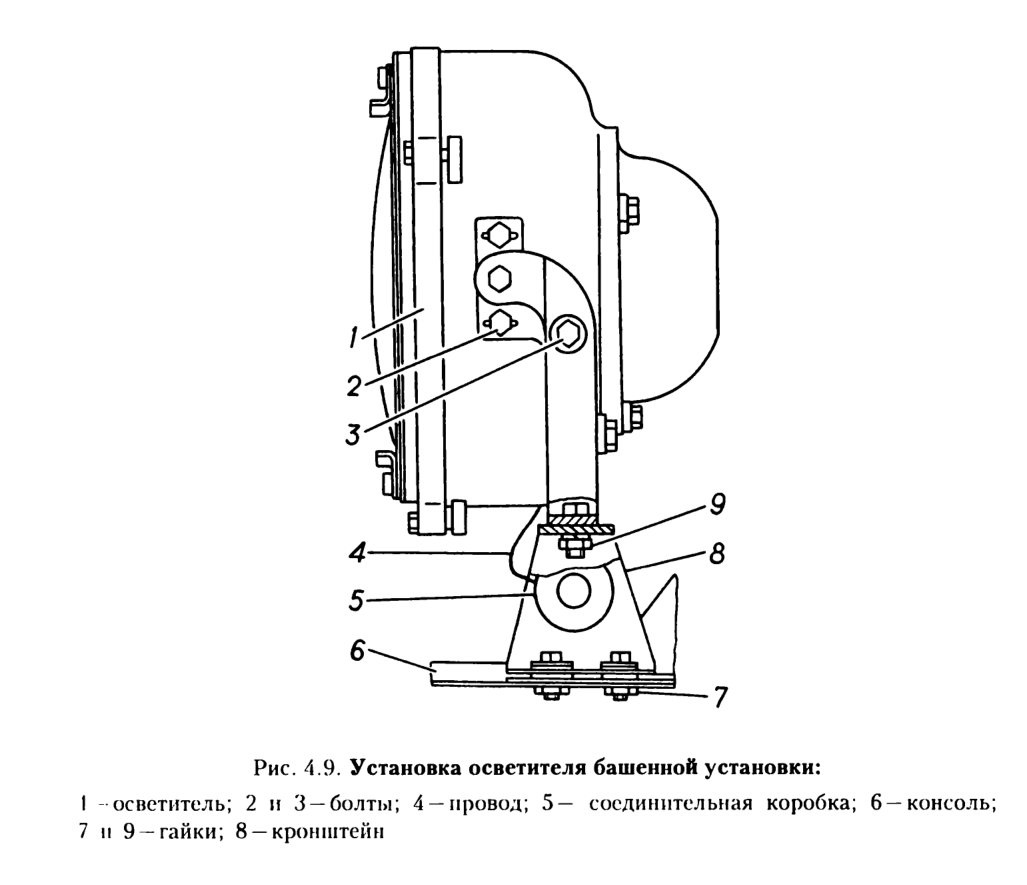

Рис. 4.9. Установка осветителя башенной установки:
I -осветитель; 2 и 3 —болты; 4 —провод; 5— соединительная коробка; 6 —консоль; 7 п 9 —гайки; 8 —кронштейн

Эти боеприпасы предназначаются для поражения:

— легкобронированных наземных целей на дальностях до 1000 м;

— небронированных целей и огневых средств, а также групповых целей на дальностях до 2000 м;

— воздушных целей та высотах до 1500 м при наклонной дальности до 2000 м.

Патроны с пулями Б-32 и ЗП применяются для зажигания легковоспламеняющихся предметов и горючего на дальностях до 1500 м.

Патроны с пулями БЗТ, БСТ и ЗП могут применяться для корректировки огня и для целеуказания.

Патроны с пулей МДЗ предназначаются для поражения воздушных целей.

Головные части пуль окрашены:

— Б-32 — в черный цвет с красным пояском;

— БЗТ — в фиолетовый цвет с красным пояском;

— БСТ — в фиолетовый цвет;

— ЗП — в красный цвет.

Пули МДЗ окрашены в красный цвет.

Боекомплект пулемета КПВТ — 500 выстрелов, снаряжен в 10 патронных лентах по 50 патронов в каждой. Ленты уложены в 10 патронных коробках (рис. 4.11).

Размещение коробок в боевом отделении машины показано на рис. 4.10.

4.2.4.2. Боеприпасы для пулемета ПКТ

Боекомплект и его размещение

Для стрельбы из пулемета ПКТ применяются 7,62-мм патроны с легкими образца 1908 г. и тяжелыми образца 1930 г. трассирующими и бронебойно-зажигательными пулями, а также пулями со стальным сердечником.

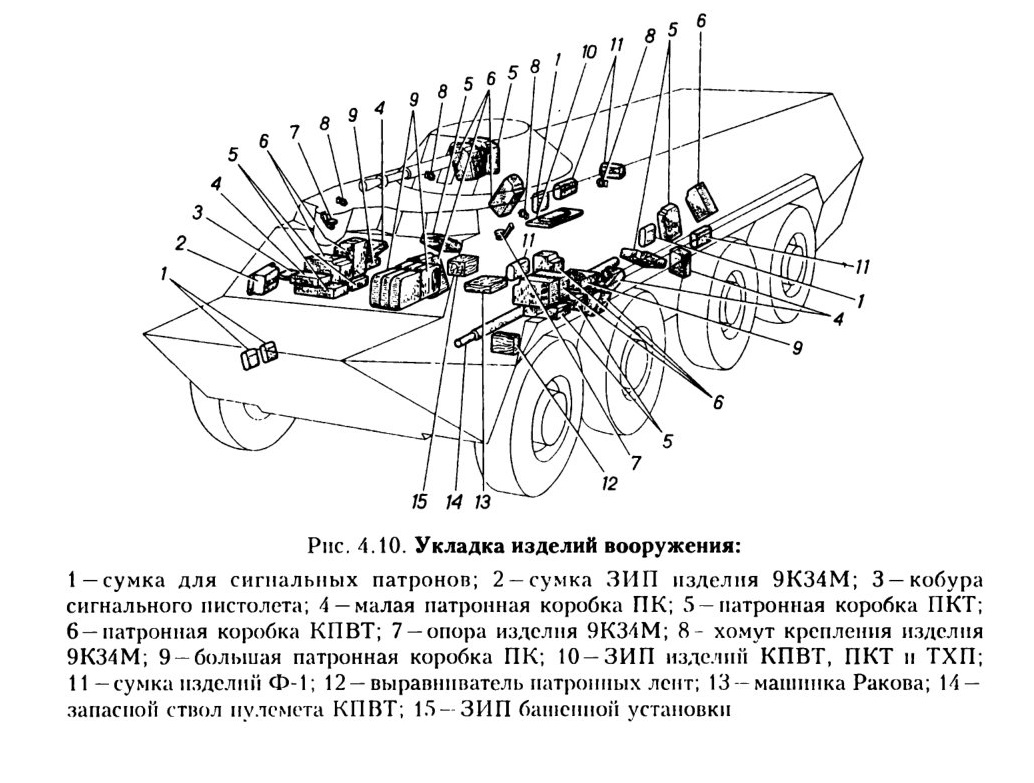

Рис. 4.10. Укладка изделий вооружения:

Головные части пуль окрашены:

— легкая — без маркировки;

— тяжелая — в желтый цвет;

- трассирующая — в зеленый цвет;

— бронебойно-зажигательная — в черный цвет с красным пояском. Пули со стальным сердечником — в серебристый цвет.

Боекомплект пулемета ПКТ — 2000 выстрелов — снаряжен в

8 патронных лентах по 250 патронов в каждой. Ленты уложены в 8 патронных коробках (рис. 4.11). Размещение коробок в боевом отделении машины показано на рис. 4.10.

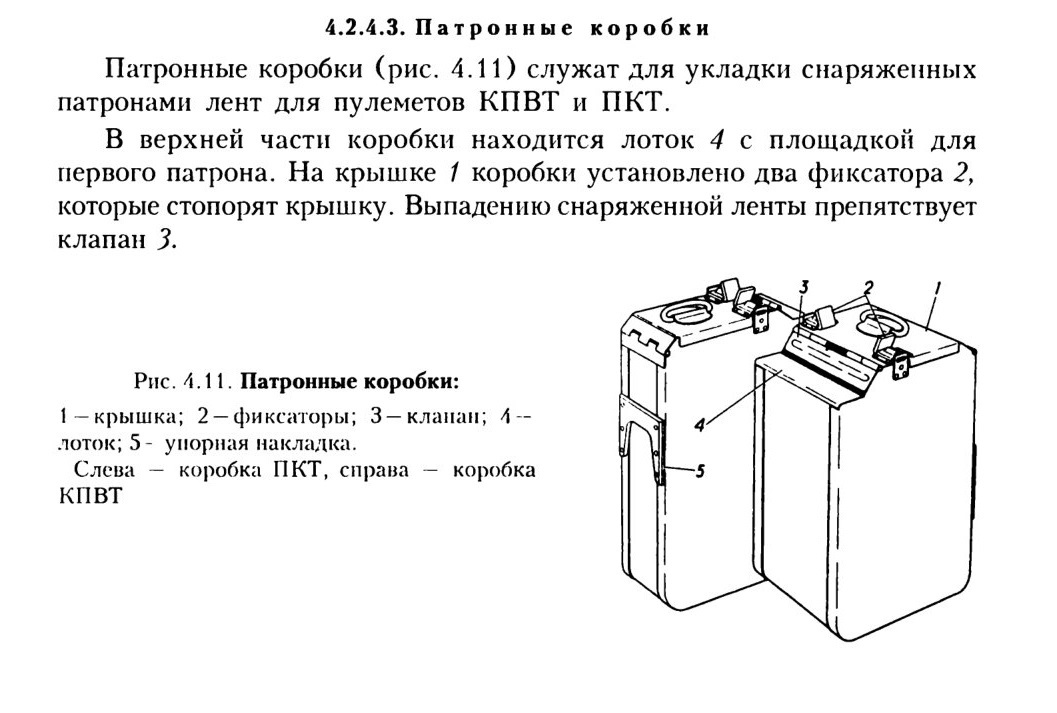

4.2.4.3. Патронные коробки

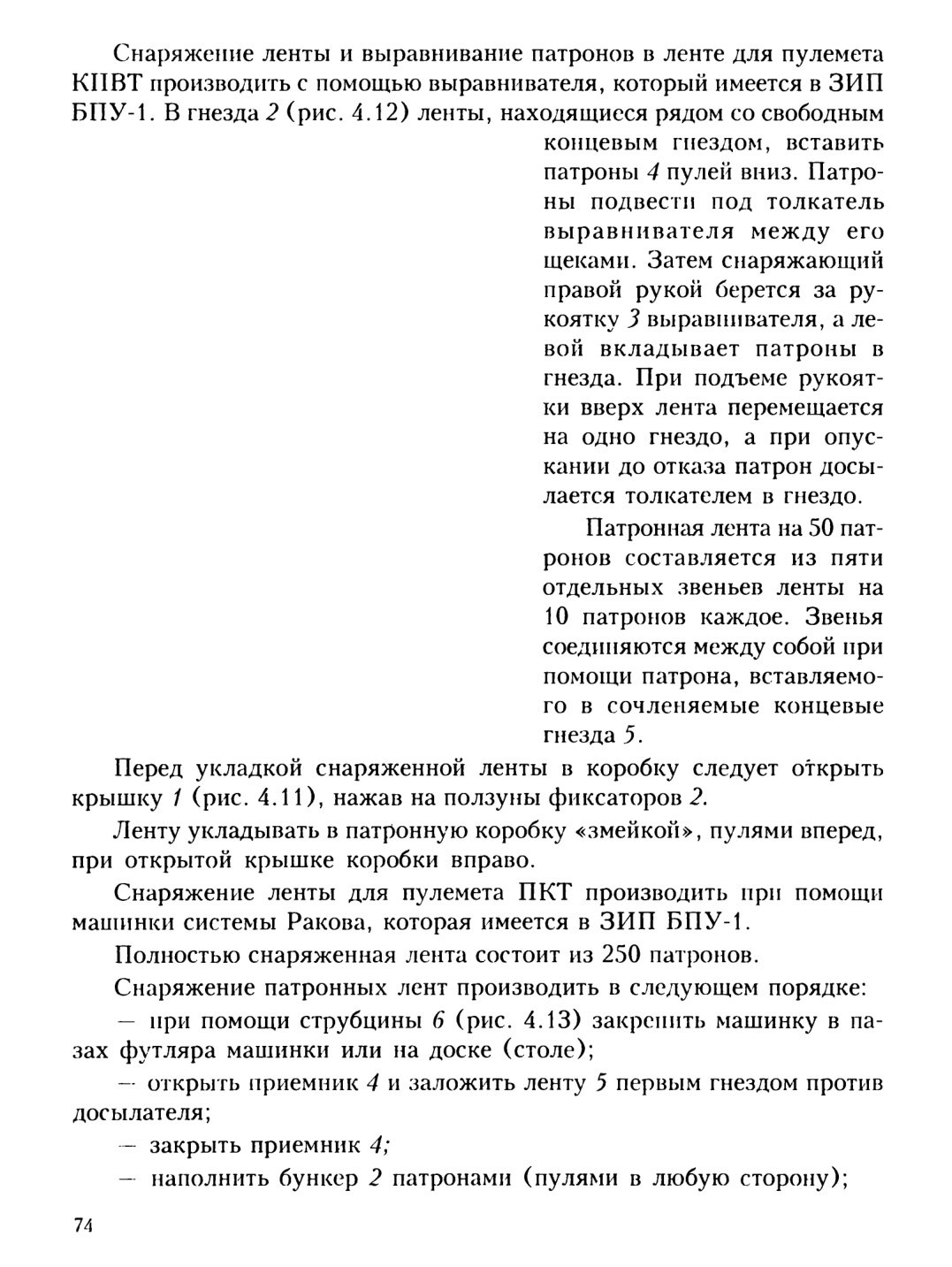

4.2.4.4. Снаряжение патронных лент

Снаряжение патронных лент производить в условиях, исключающих загрязнение. Деформированные гнезда ленты и патроны с дефектами удалять. Законсервированную ленту перед снаряжением дважды промыть в бензине с последующей просушкой. Промывку и сушку ленты производить вне машины, на открытом воздухе.

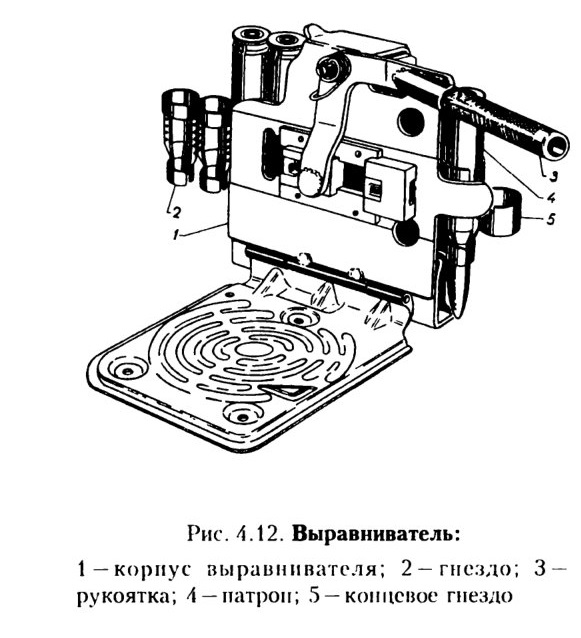

Рис. 4.12. Выравниватель:

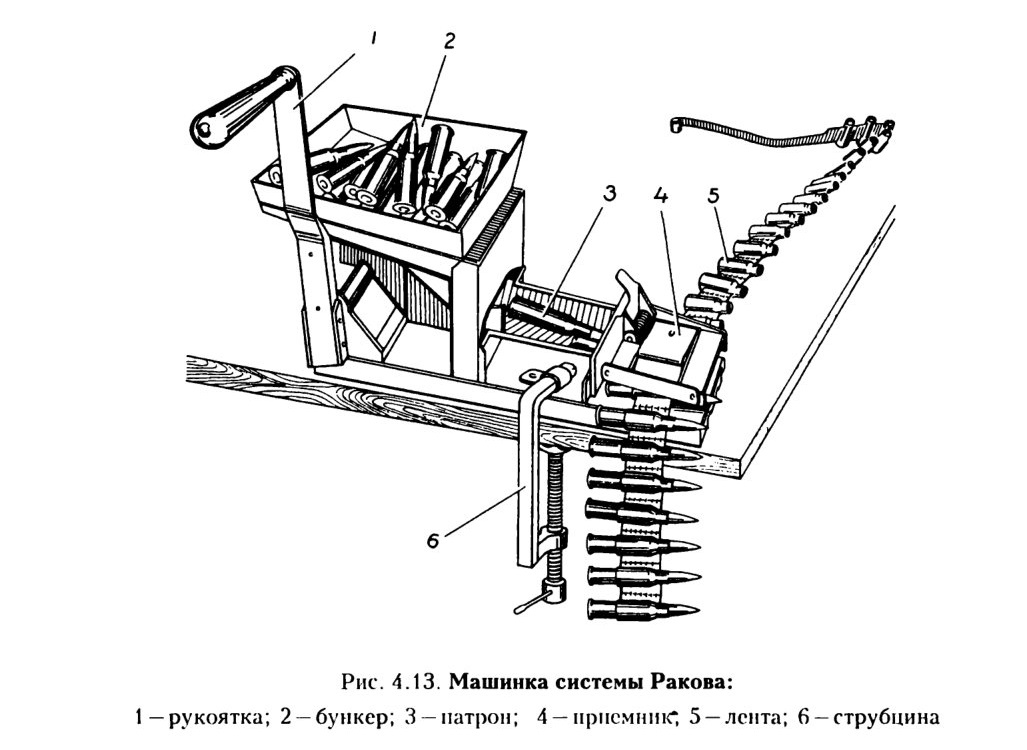

Рис. 4.13. Машинка системы Ракова:
1—рукоятка; 2 —бункер; 3 —патрон; 4 — приемник-, 5 —лента; 6-струбцина

— правой рукой равномерно вращать рукоятку 1 по часовой стрелке, а левой — подкладывать патроны в бункер и поправлять их. Рукоятку вращать без особых усилий и рывков, не делая рывков назад;

— снаряженные 10 звеньев ленты вручную соединить между собой патронами.

Снаряженную ленту легко встряхнуть, при этом выпадания патронов из ленты не должно быть.

При снаряжении ленты пулемета ПКТ вручную патроны вкладывать в гнезда ровно, до совмещения среза дульца гильзы с наружным срезом переднего края ленты, так как при неровно снаряженной ленте могут быть задержки в работе пулемета.

Ленту уложить «змейкой» в натронную коробку пулями вперед при открытой крышке коробки вправо.

4.2.5 Механизмы наведения

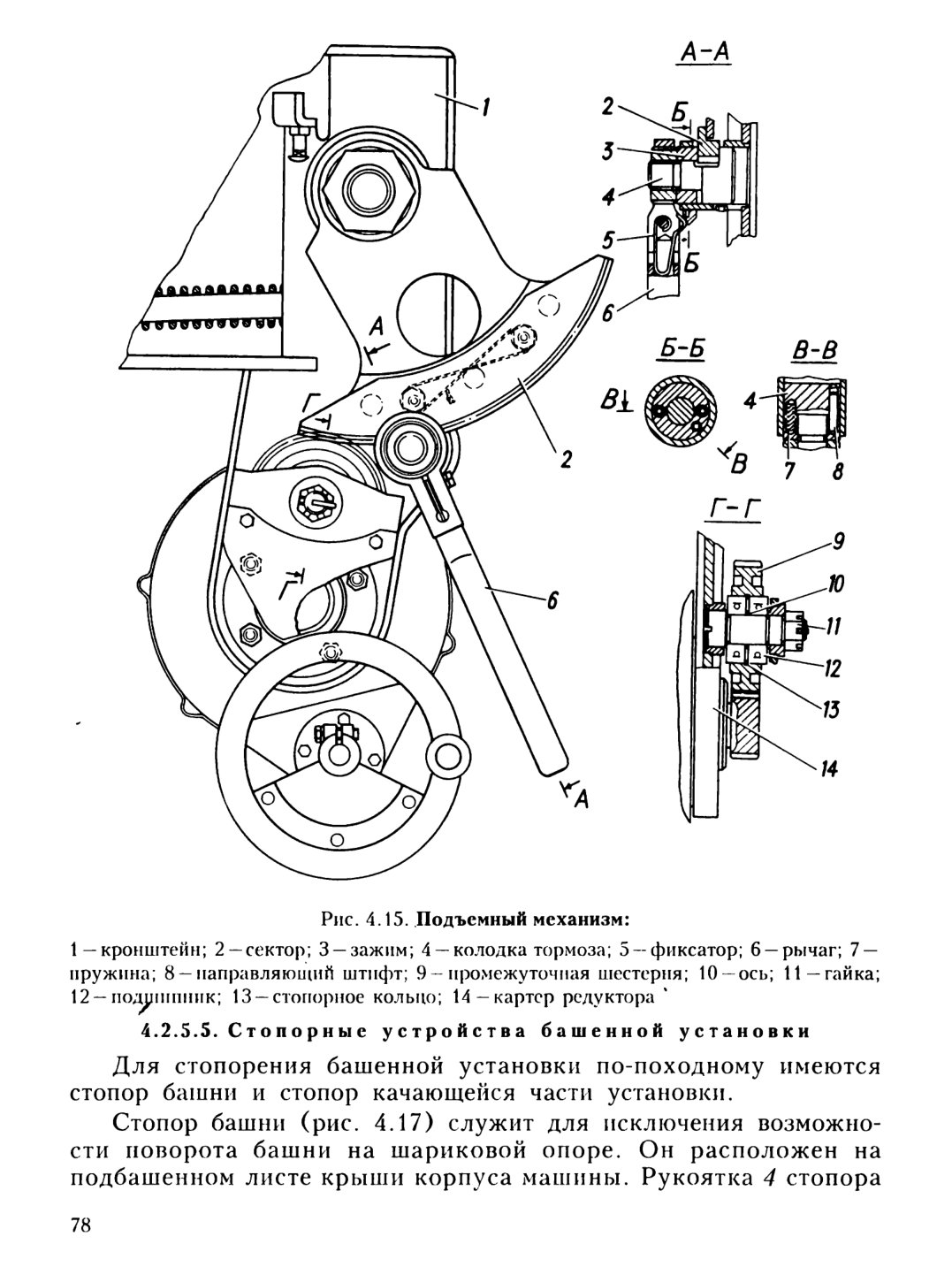

Пулеметы, установленные в БПУ-1, наводятся в цель поворотом башни по горизонтали с помощью механизма поворота и наведением пулеметов по вертикали с помощью подъемного механизма.

4.2.5.1. Механизм поворота

Механизм 19 (рис. 4.1) поворота предназначен для поворота башни на шариковой опоре (погоне). Направление поворота башни совпадает с направлением вращения маховика механизма.

Устройство механизма поворота показано на рис. 4.14.

Ведомая шестерня 14 механизма находится в постоянном зацеплении с зубчатым венцом неподвижного кольца погона.

На рукоятке 9 механизма размещены кнопка 8 (левая) электроспуска пулемета КПВТ и кнопка 7 (правая) электроспуска пулемета ПКТ.

На кожухе маховика расположен токосъемник 10 электроспусков со штепсельным разъемом. В качестве тормоза поворота используется тормоз погона.

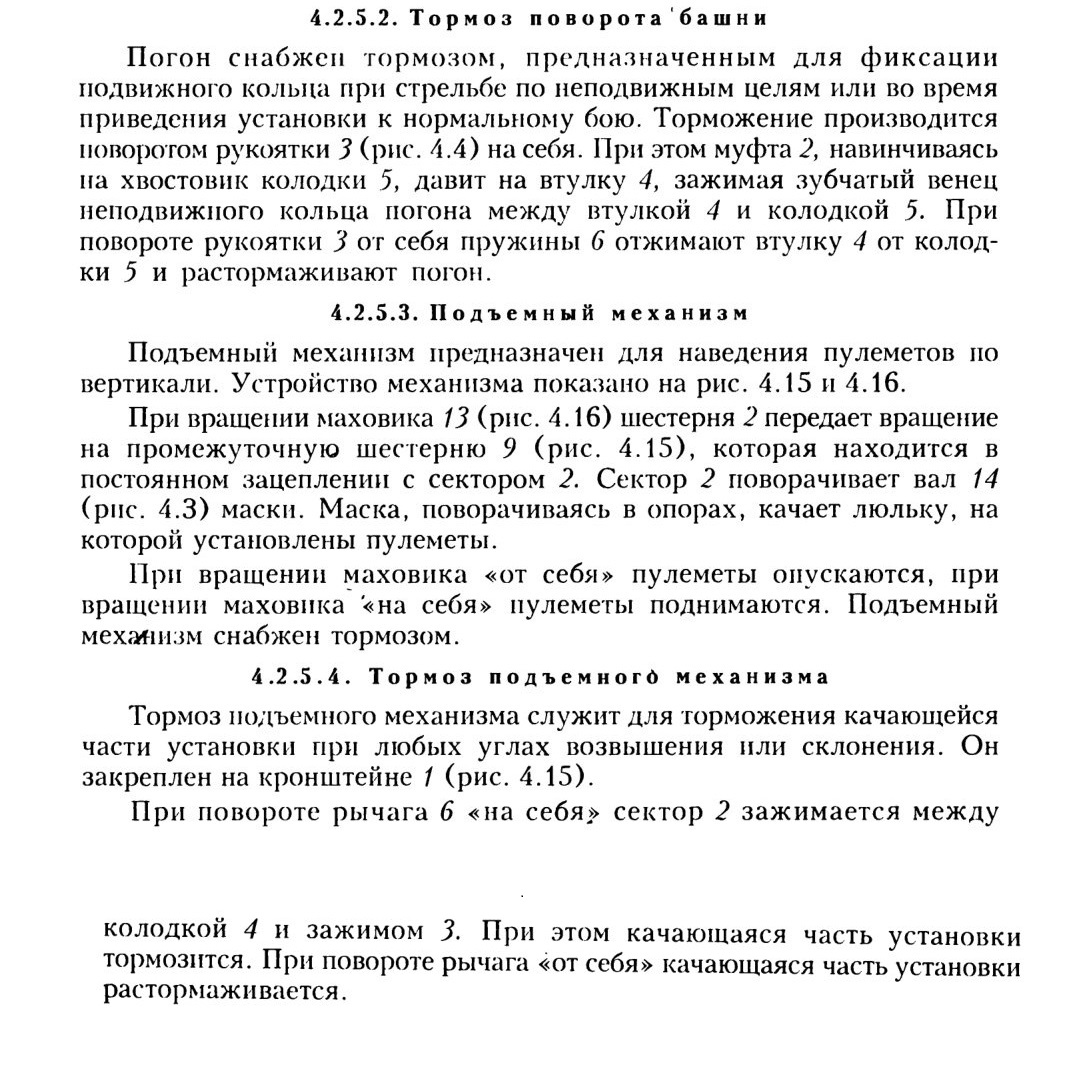

4.2.5.2. Тормоз поворота башни

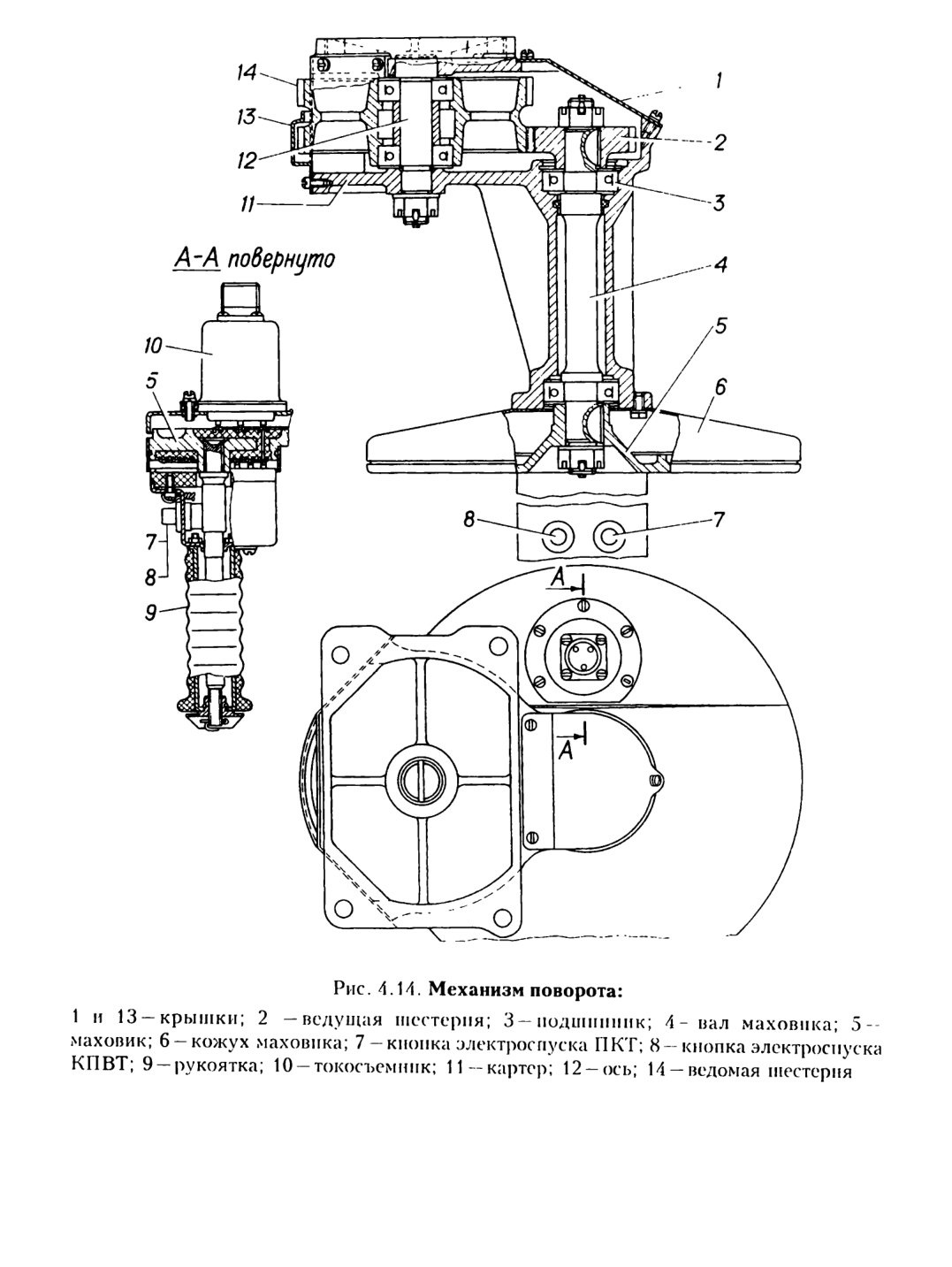

Рис. 4.14. Механизм поворота:

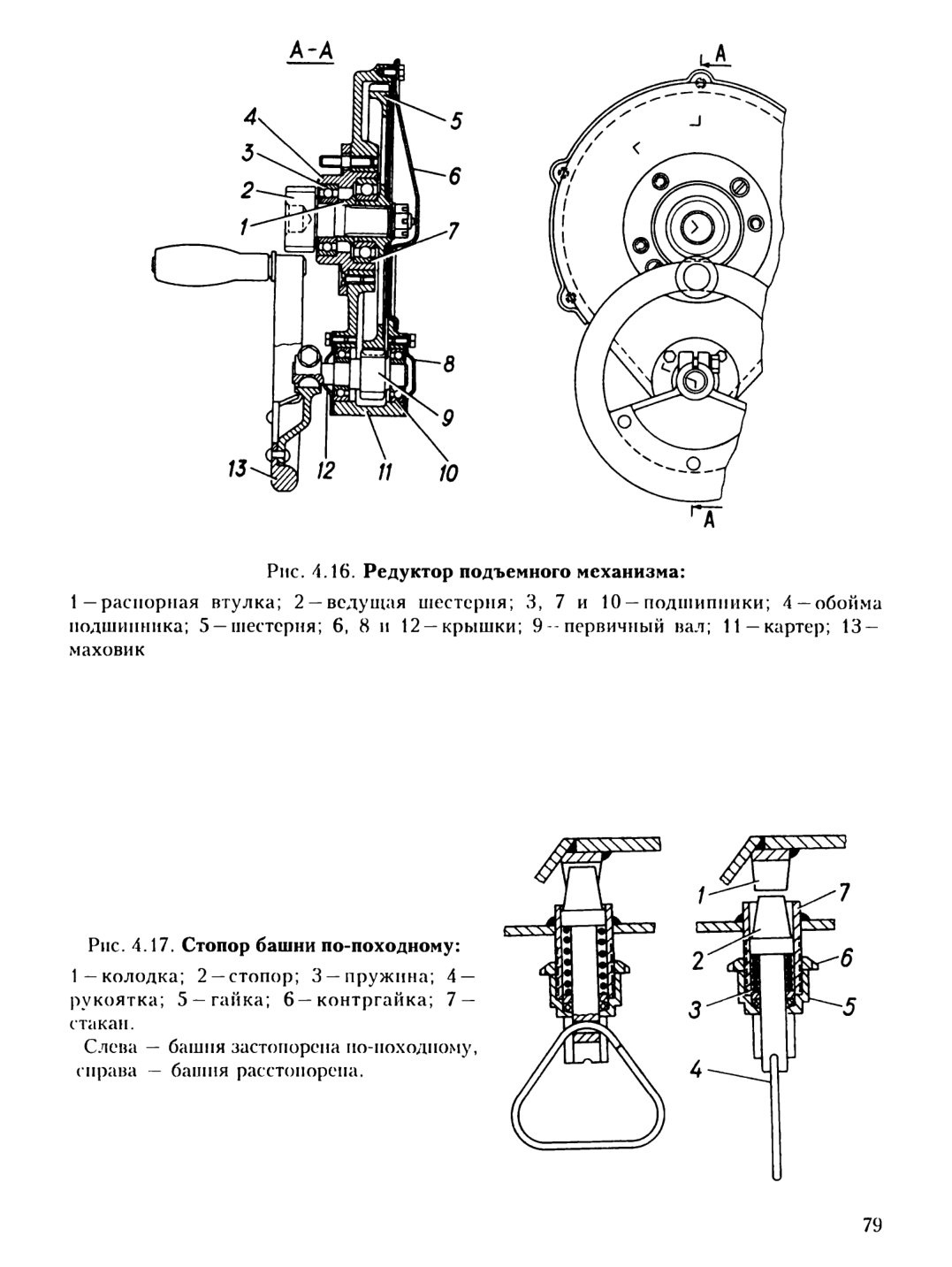

находится справа от места наводчика. Башня может быть застопорена стопором по-походному в положении стволами пулеметов вперед или назад по ходу машины.

Для постановки башни на стопор:

— оттянуть рукоятку 4 вниз до выхода ее из мелких пазов в гайке 5, повернуть ее на 90° так, чтобы рукоятка встала против глубоких пазов в гайке 5;

— отпустить рукоятку. Стопор поднимется;

— повернуть башню механизмом поворота до заскакивания стопора 2 в вырез колодки 1.

Для снятия башни со стопора рукоятку 4 оттянуть вниз и повернуть на 90° до входа в мелкие пазы гайки 5.

Стопор качающейся части башенной установки (стопор люльки) служит для стопорения пулеметов по вертикали.

Стопорение осуществляется стопорной планкой 23 (рис. 4.1).

Для стопорения качающихся частей установки:

— откинуть планку 23 вниз;

— вращением подъемного механизма добиться совмещения отверстия в планке со штифтом 25 (рис. 4.6) на люльке.

Для расстопорения откинуть планку вверх, к крыше башни.

4.2.6. Приборы прицеливания и наблюдения

В БПУ-1 установлены прицел 1ПЗ-7, прибор наблюдения ТНП-205 и прибор наблюдения ТНПТ-1.

Размещение приборов прицеливания и наблюдения в БПУ-г показано на рис. 4.1 и 4.2.

4.2.6.1. Прицел

Прицел 1ПЗ-7 предназначен для наблюдения за местностью и воздушным пространством, определения дальности до цели и наведения пулеметов в цель.

Прицел перископический, со сменным (1, 2х и 4х) увеличением и качающейся визирной призмой.

Прицел обеспечивает прицеливание при стрельбе по наземным и воздушным целям в диапазоне вертикальных углов от 4 градусов снижения до 60 градусов возвышения.

Устройство, работа и эксплуатация прицела 1ПЗ-7 изложены в Техническом описании и инструкции по эксплуатации изделия 1ПЗ-7, входящем в комплект эксплуатационных документов машины.

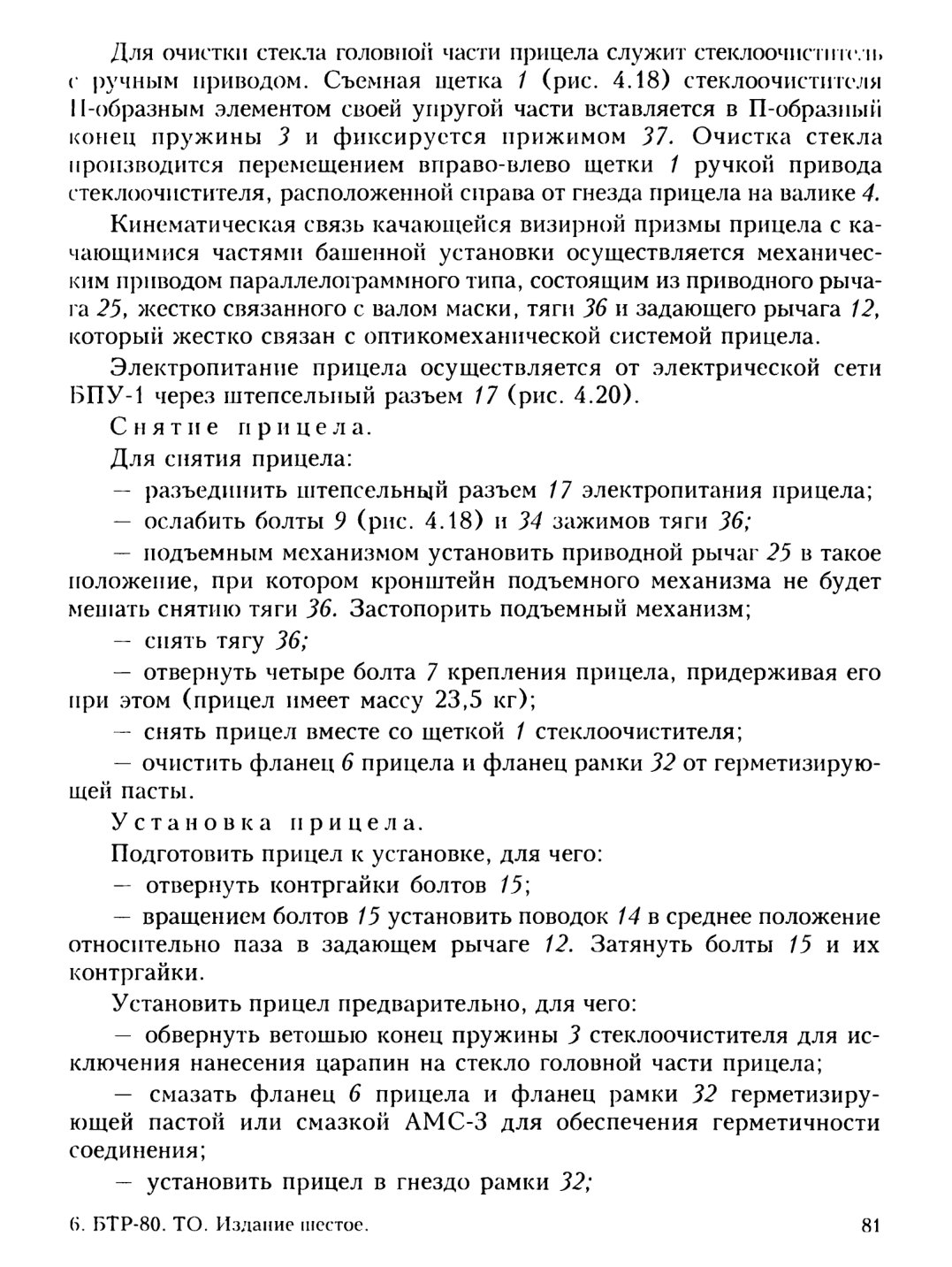

Прицел 5 (рис. 4.18) размещен в специальном гнезде и прикреплен болтами 7 к фланцу гнезда. Входное окно гнезда прицела может быть закрыто броневой крышкой 33. Крышка закрывается и открывается ручкой 26 (рис. 4.3), расположенной слева от гнезда прицела.

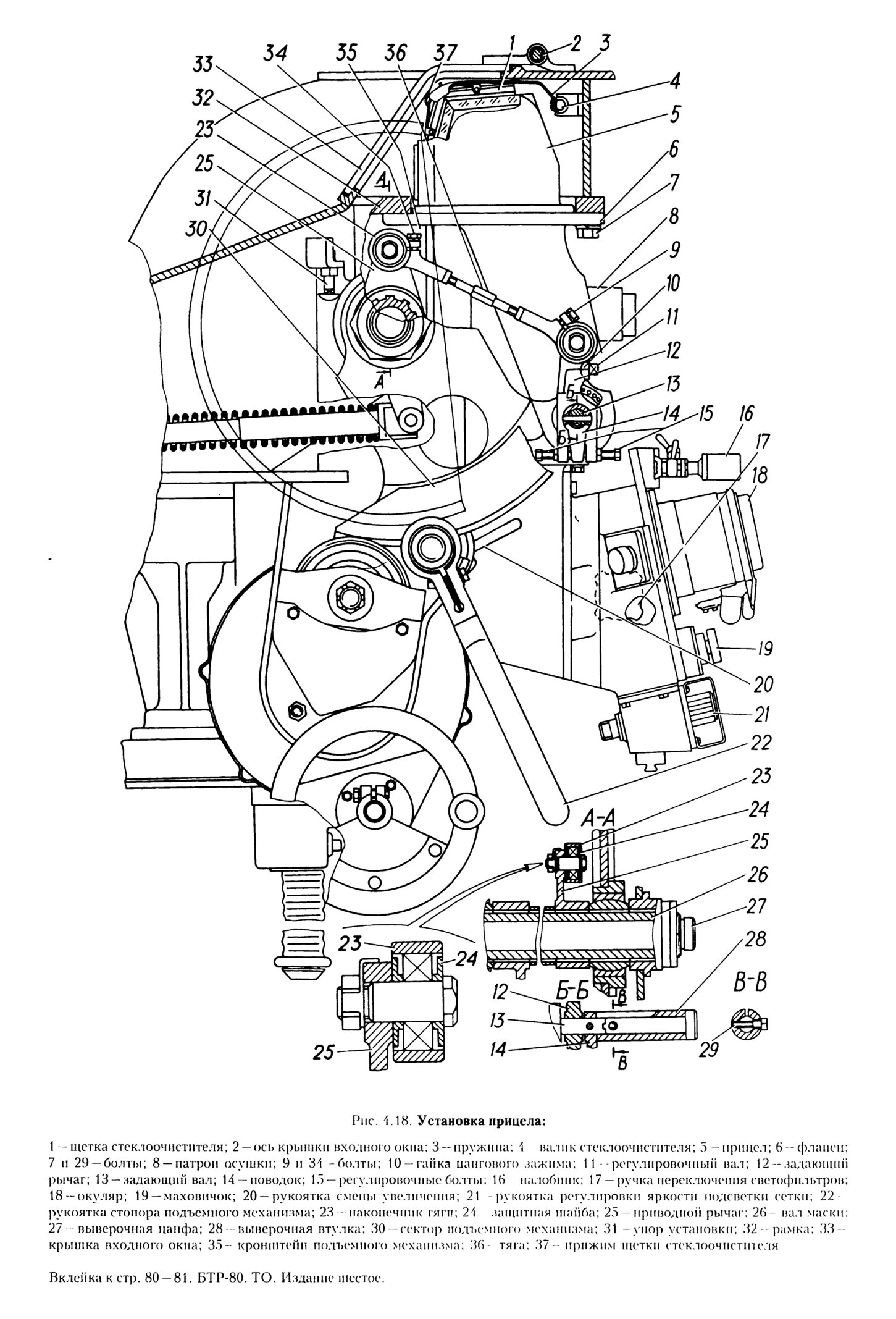

Рис. 1.18. Установка прицела:

— ввернуть и предварительно затянуть болты 7;

— установить щетку 1 стеклоочистителя;

— соединить штепсельный разъем электропитания прицела. После этого произвести окончательную установку прицела, выполнив выверочные работы (см. Инструкцию по эксплуатации БТР-80).
