4. Вооружение
4.1. ОБЩЕЕ ОПИСАНИЕ ВООРУЖЕНИЯ

Машина вооружена башенной пулеметной установкой БПУ-1 (рис. 4.1 и 4.2), предназначенной для борьбы с наземными и низко-•|стя1цими воздушными целями.

В башенной установке размещены 14,5-мм крупнокалиберный пулемет Владимирова танковый (КПВТ) и спаренный с ним 7,62-мм пулемет Калашникова танковый (ПКТ).

Для наблюдения за полем боя, определения расстояния до целей и наведения пулеметов в цель башенная установка оснащена комбинированным перископическим монокулярным прицелом 1ПЗ-7, приборами наблюдения и механизмами наведения в горизонтальной и вертикальной плоскостях с ручными приводами.

Для освещения местности и объектов видимым светом при стрельбе ночью на консоли 21 (рис. 4.1) пулемета КПВТ установлен осветитель.

Боекомплекты пулеметов КПВТ и ПКТ размещены в коробках и уложены в укладках в башне и боевом отделении машины.

Корпус машины оборудован амбразурами для ведения огня из личного оружия мотострелков —две амбразуры для пулеметов ПК и восемь амбразур для автоматов.

В боевом отделении машины оборудованы укладки и места крепления для транспортирования личного оружия мотострелков --двух пулеметов ПК и двенадцати коробок с боекомплектом для них, восьми автоматов, одного изделия РПГ-7 и сумок с двумя и тремя выстрелами к нему, двух изделий 9К34М, десяти гранат Ф-1, одного сигнального пистолета и четырех сумок с шестнадцатью патронами к нему.

4.2. БАШЕННАЯ ПУЛЕМЕТНАЯ УСТАНОВКА БПУ-1
4.2.1. Башня

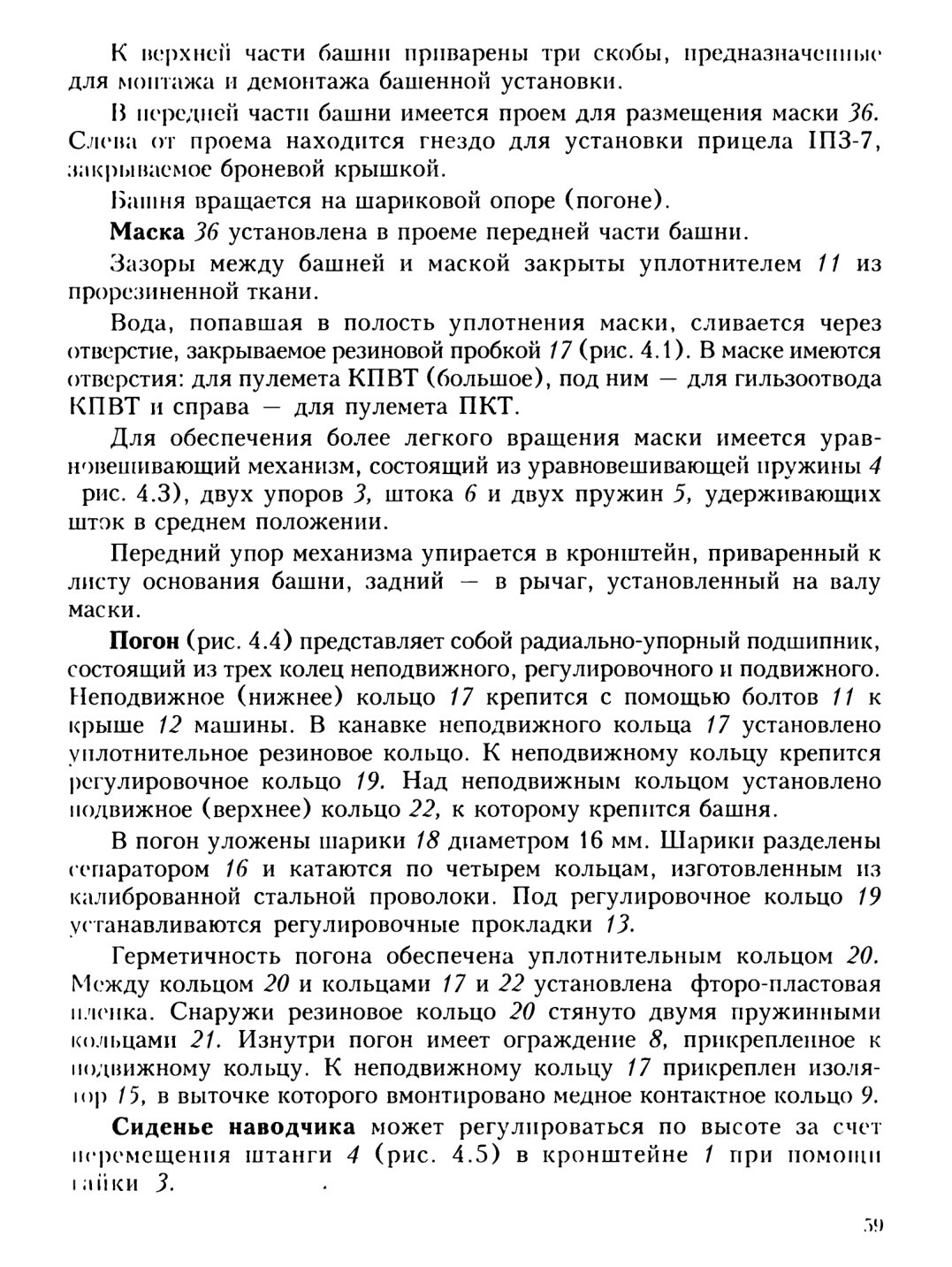

Башня предназначена для размещения в ней наводчика, пулеметов КГТВТ п 11КТ, прицела, приборов наблюдения и механизмов БПУ-1.

Башня (рис. 4.3) конусообразной формы, сварена из стальных броневых листов.

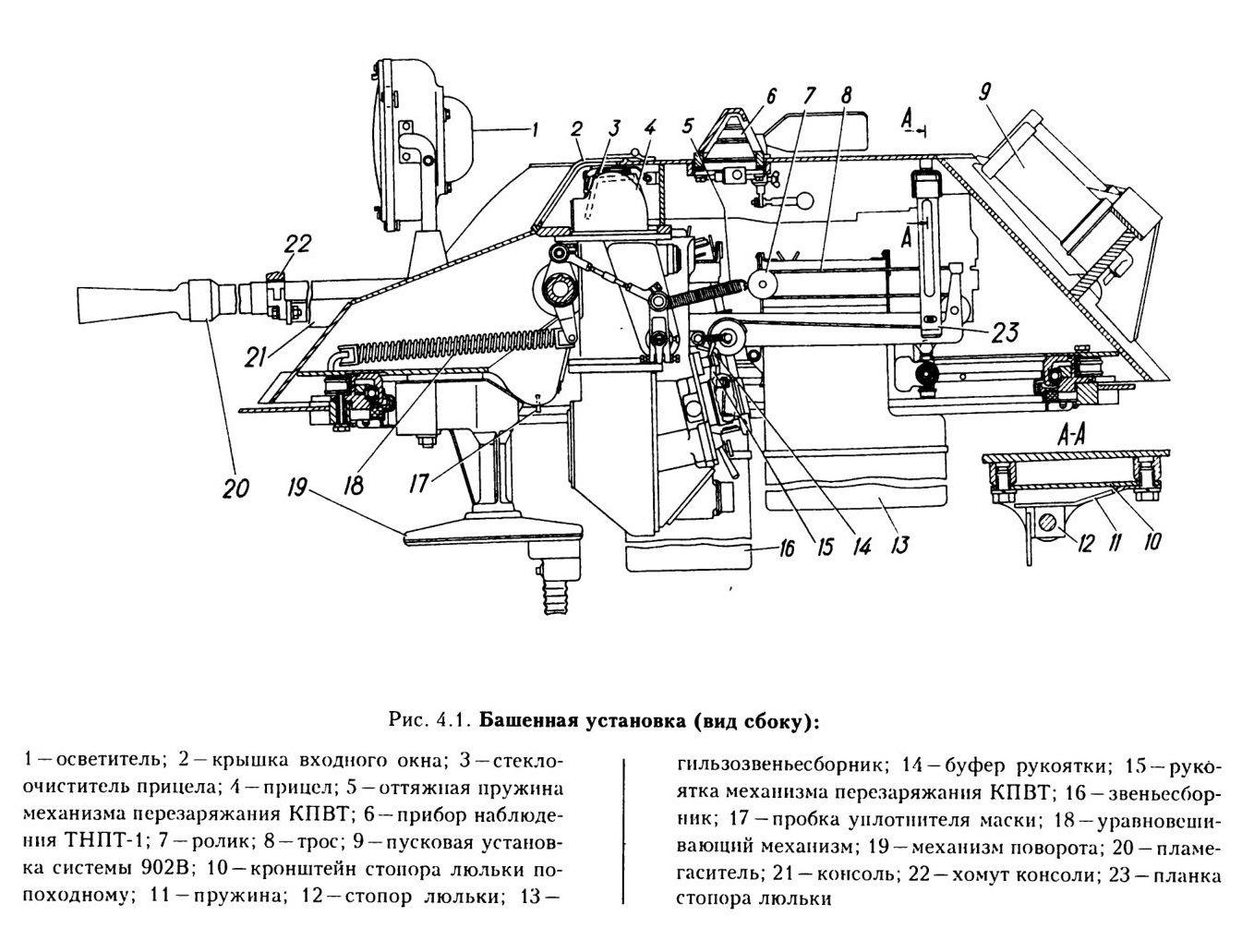

Рис. 4.1. Башенная установка (вид сбоку):

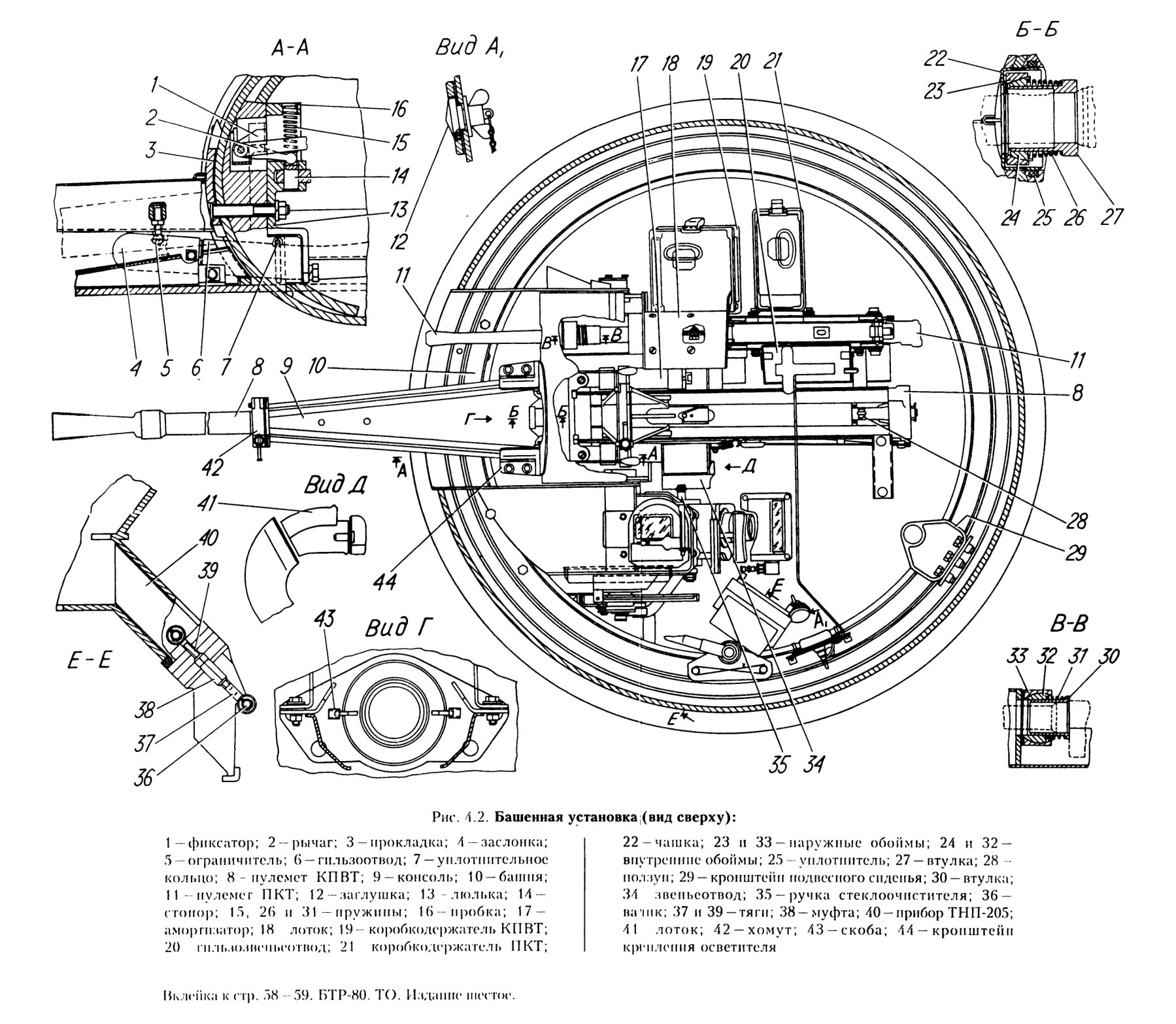

Рис. 4.2. Башенная установка (вид сверху):

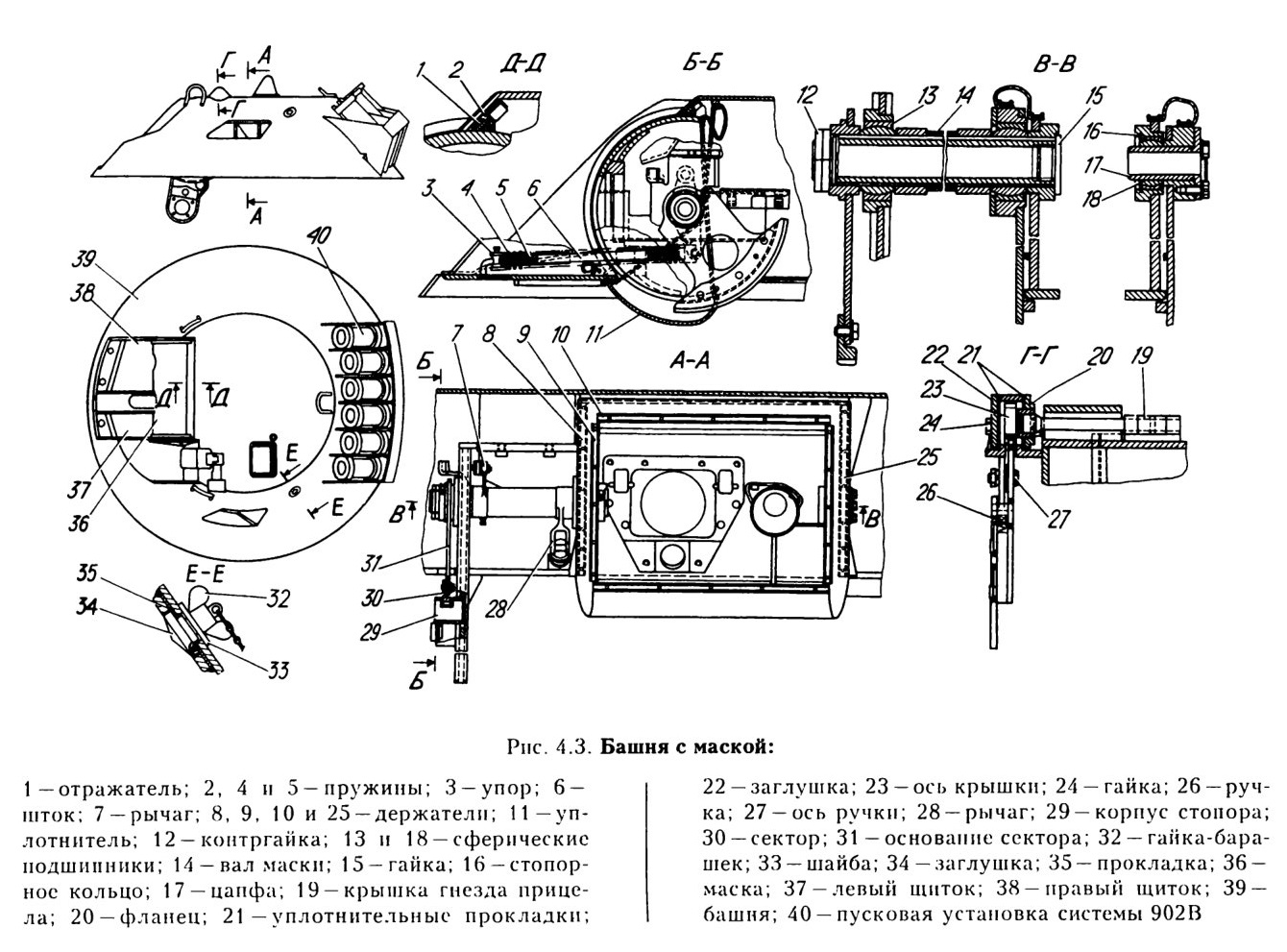

Рис 4.3 Башня с маской:

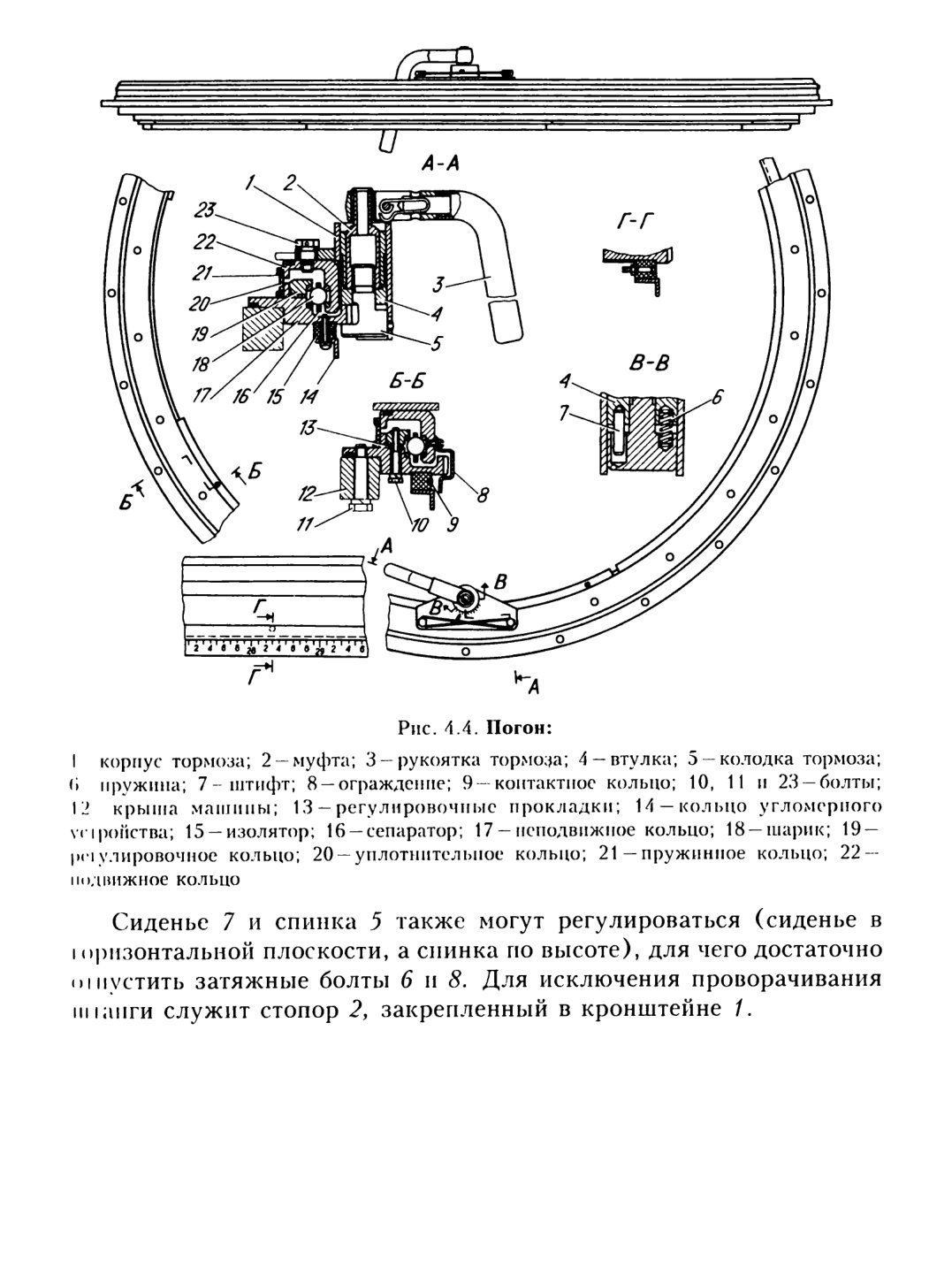

4.2.2. Пулеметы КПВТ и ПКТ

4.2.2.1. П у л е м е т КПВТ

Крупнокалиберный 14,5-мм пулемет Владимирова танковый (КПВТ) предназначен для поражения:

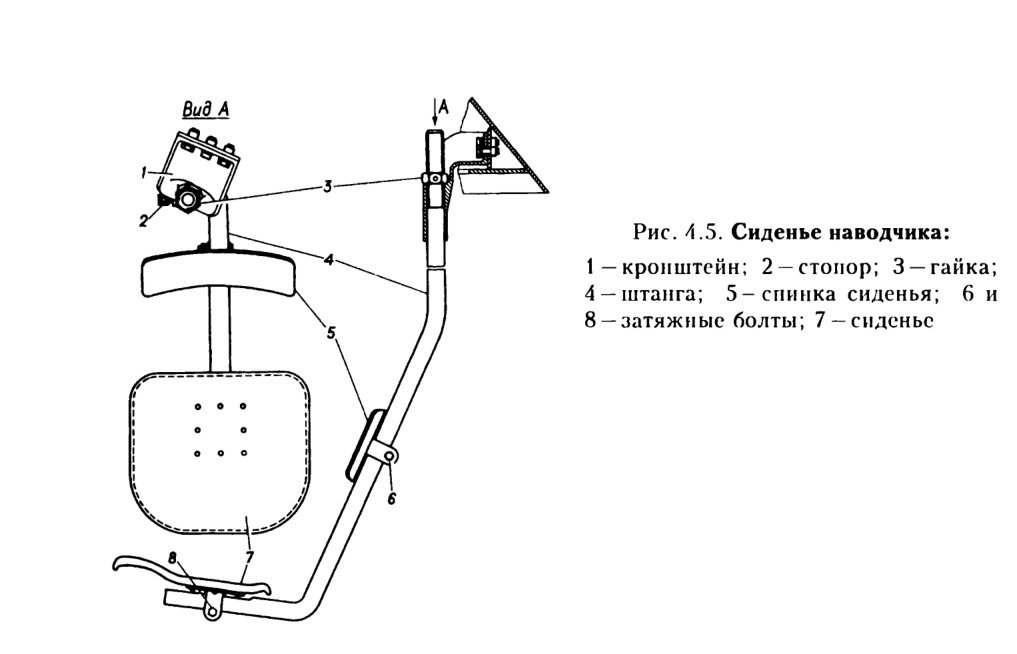

Рис. 4.5. Сиденье наводчика:
1 — кронштейн; 2 —стопор; 3 —гайка; 4 —штанга; 5-спинка сиденья; 6 и 8 —затяжные болты; 7-сиденье
— легкоброннрованных наземных целей на дальностях до 1000 м;

— небронированных целей, огневых средств и групповых целей на дальности до 2000 м;

— воздушных ннзколетящих малоскоростных целей на высотах до 1500 м при наклонной дальности до 2000 м.

Указания по обращению с пулеметом изложены в Памятке по обращению с танковым пулеметом KITBT, входящей в комплект эксплуатационных документов машины. Назначение, устройство и работа механизмов и частей пулемета КПВТ подробно изложены в Наставлении по стрелковому делу. 14,5-мм крупнокалиберный пулемет Владимирова (КПВТ).

4.2.2.2. Пулемет ПКТ

7,62-мм пулемет Калашникова танковый (ПКТ) предназначен для поражения наземных небронированных целей, огневых средств и живой силы на дальностях до 1000 м.

Указания но обращению с пулеметом изложены в формуляре на пулемет ПКТ, входящем в комплект эксплуатационных документов машины.

Назначение, устройство и работа механизмов и частей пулемета ПКТ подробно изложены в Наставлении по стрелковому делу. 7,62-мм пулемет Калашникова (ПК, ПКС, ПКБ и ПКТ).

4.2.3. Размещение пулеметов КПВТ и ПКТ в башне

Пулеметы установлены внутри башни на люльке, прикрепленной к маске (см. рис. 4.1 и 4.2). В амбразурах маски стволы пулеметов уплотнены специальными шаровыми уплотнениями. Конструкция уплотнителей обеспечивает герметизацию амбразур и не препятствует продольным перемещениям пулеметов при стрельбе.

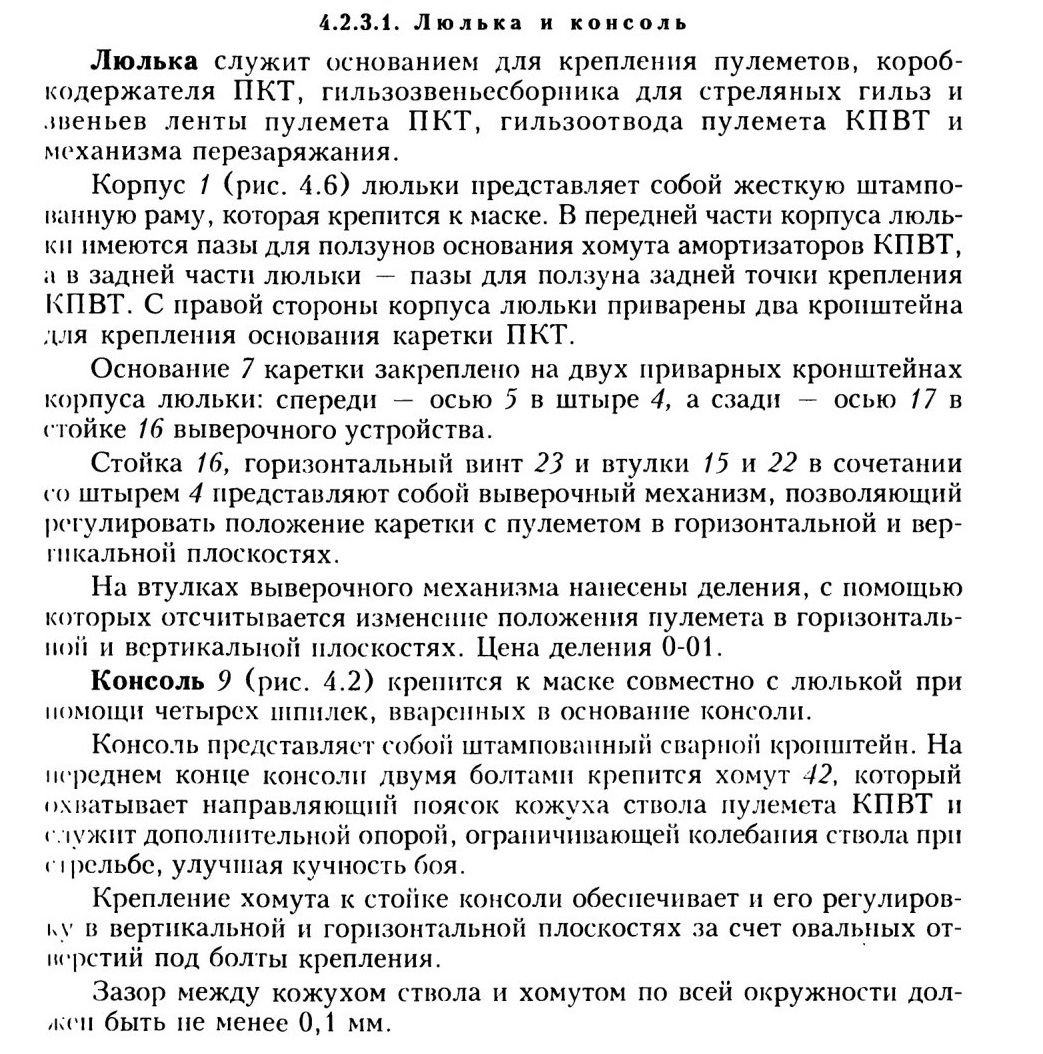

4.2.3.1. Люлька и консоль

К нижней части консоли приварен кронштейн, в который ввертывается ограничитель 5 угла склонения, рядом сверху установлен кронштейн для крепления осветителя.

К консоли крепится двумя болтами резиновый буфер, предохраняющий от жесткого удара о копиры при вращении башни.

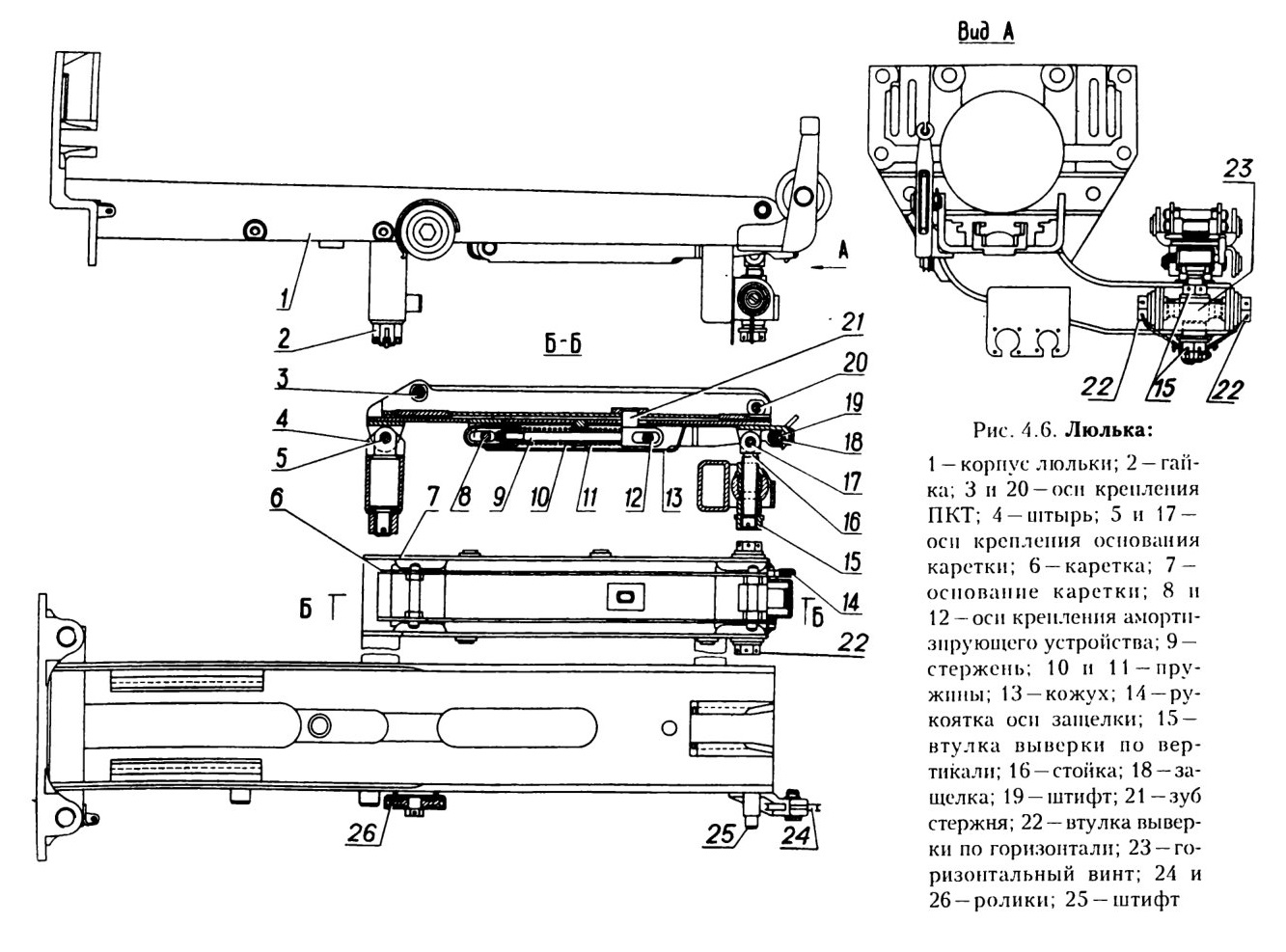

Рис. 4.1.6. Люлька:
