Каталог узлов и деталей боевой машины пехоты БМП-1 (1971 год) - часть 3

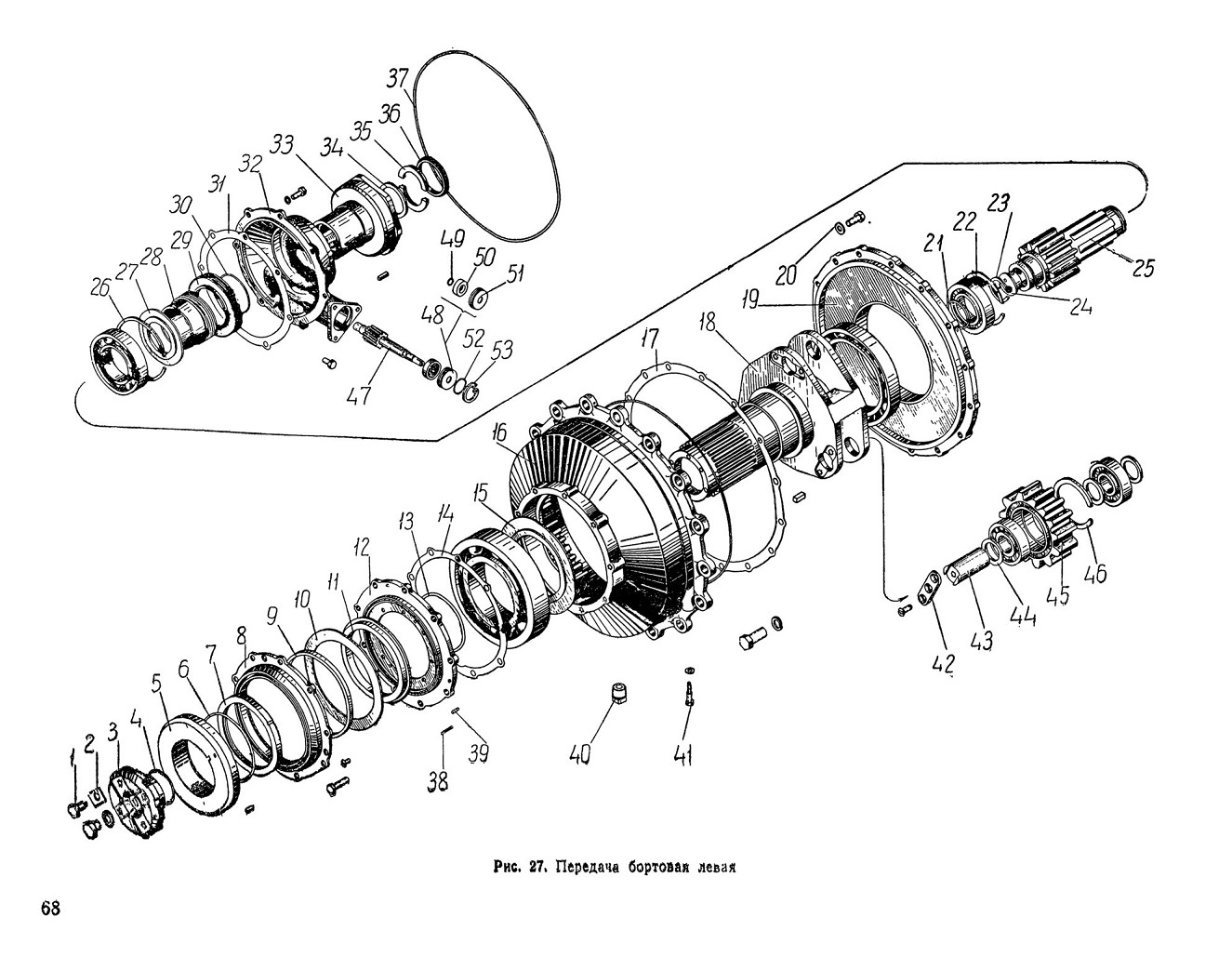

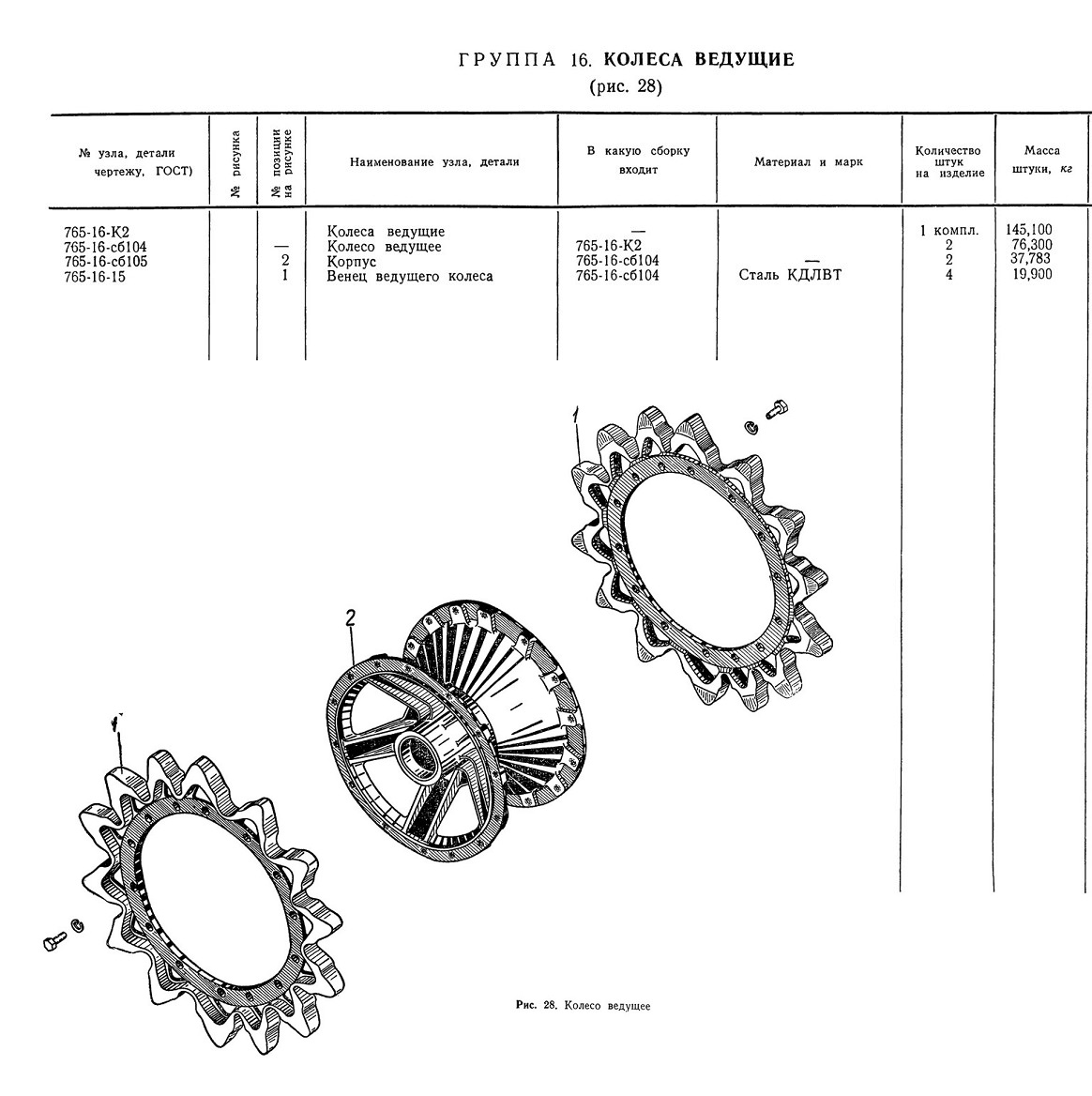

ГРУППА 16. КОЛЕСА ВЕДУЩИЕ

(рис. 28)

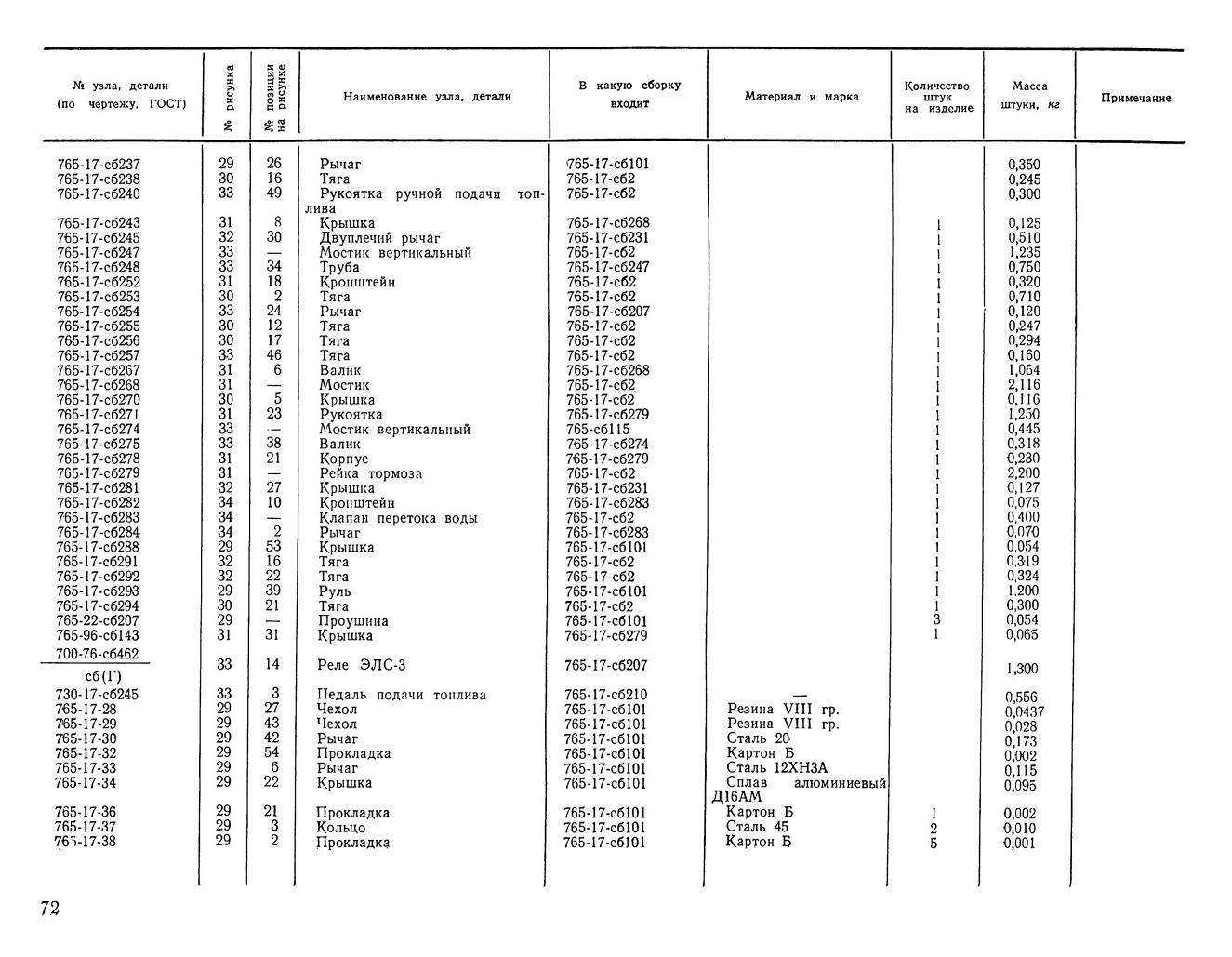

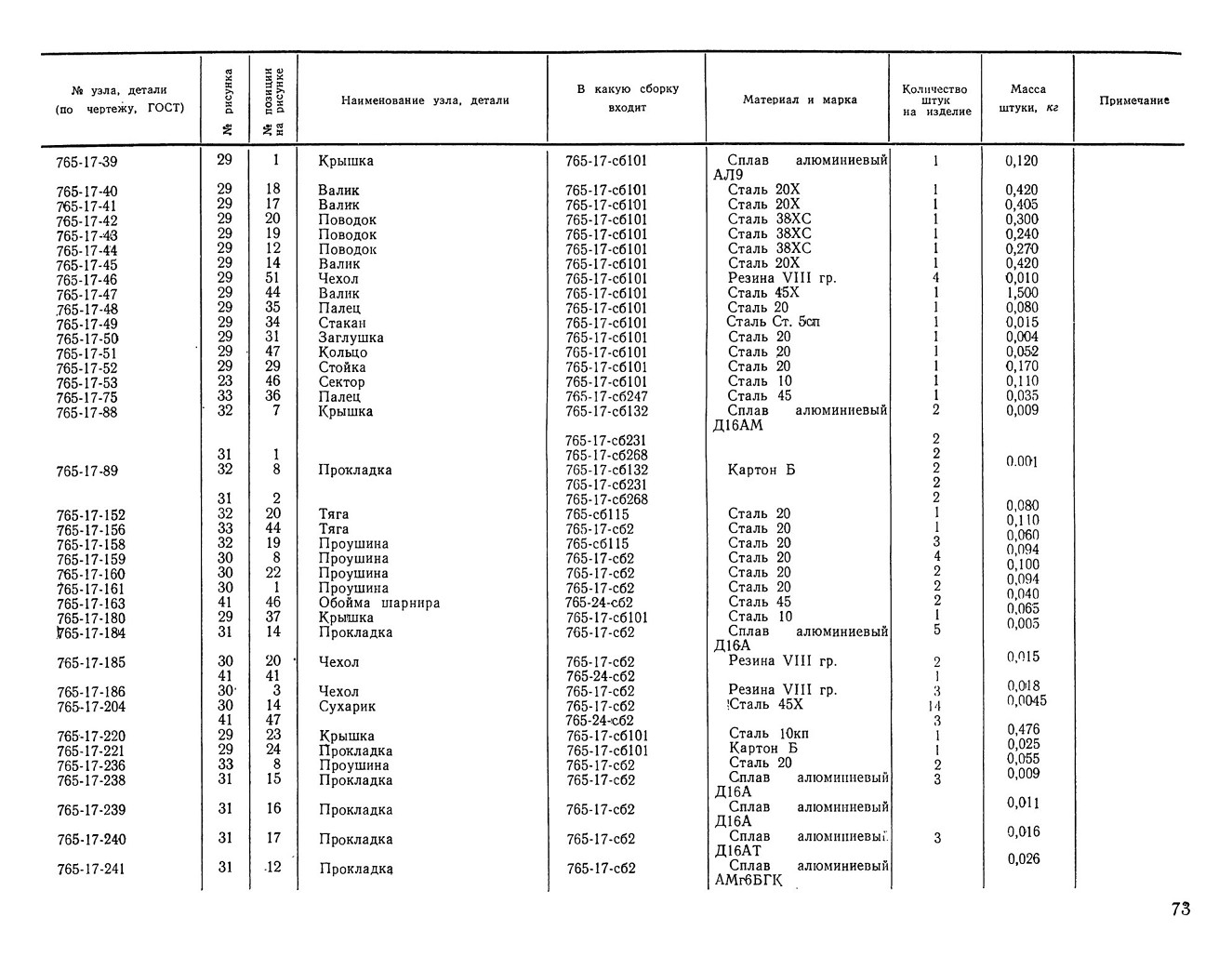

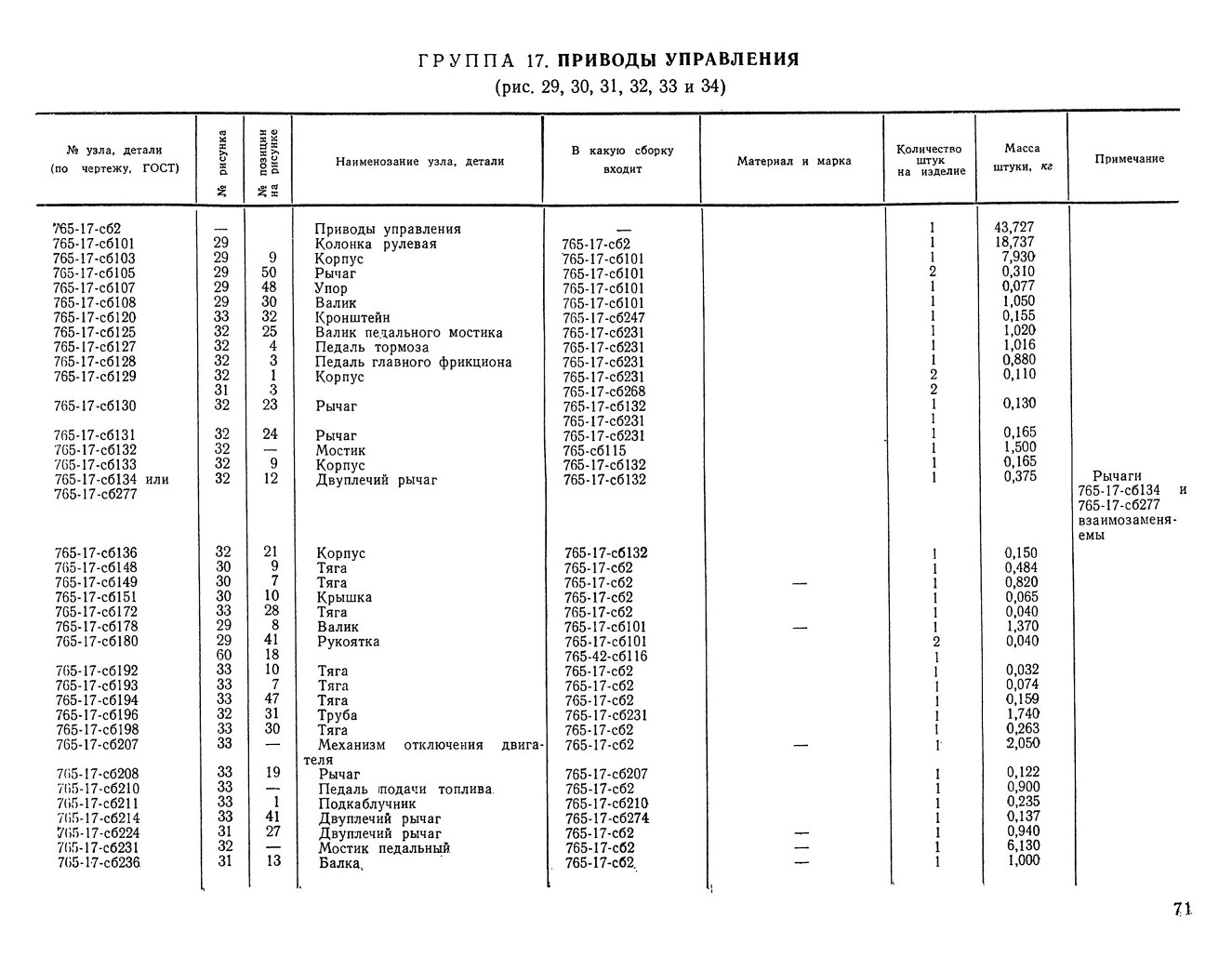

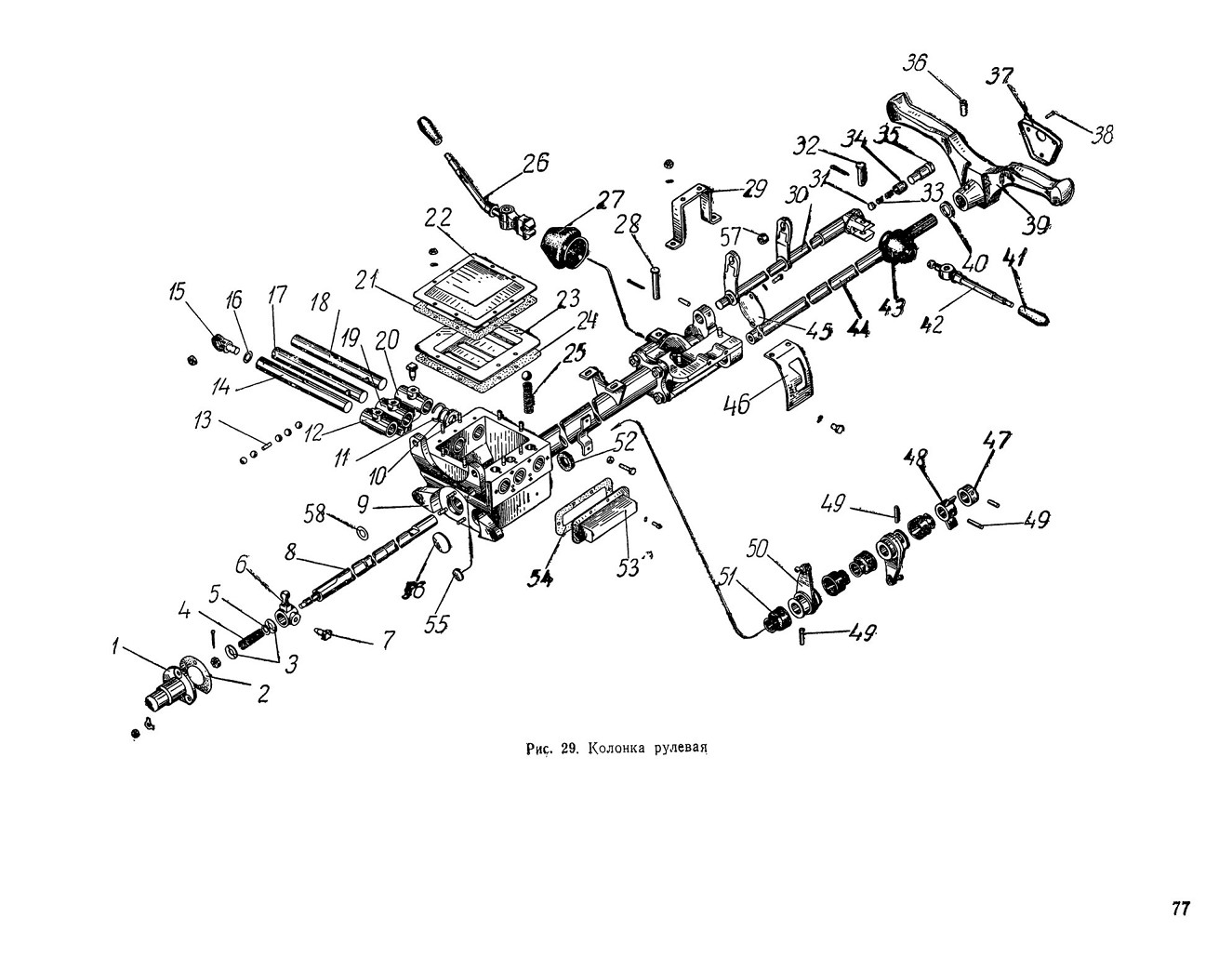

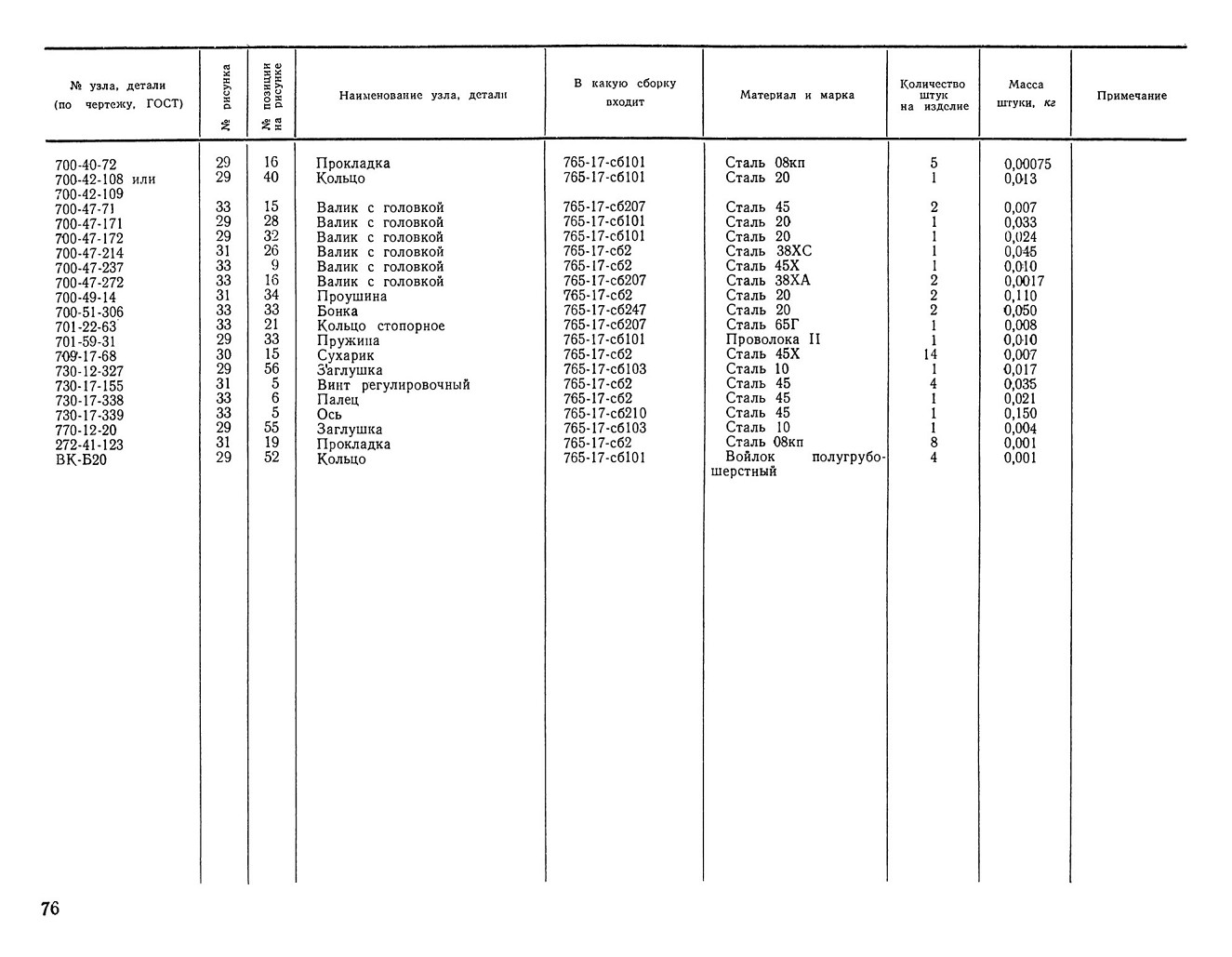

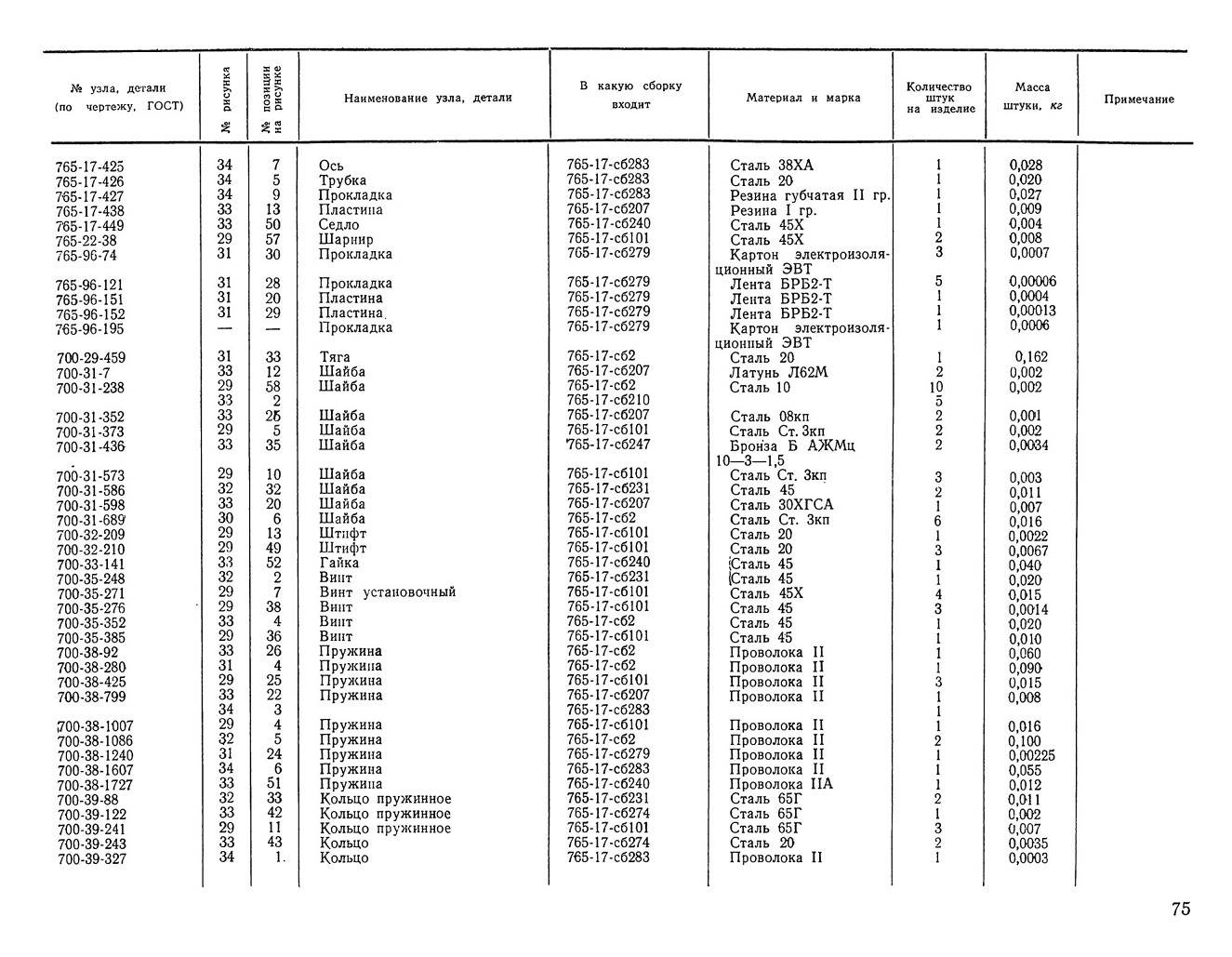

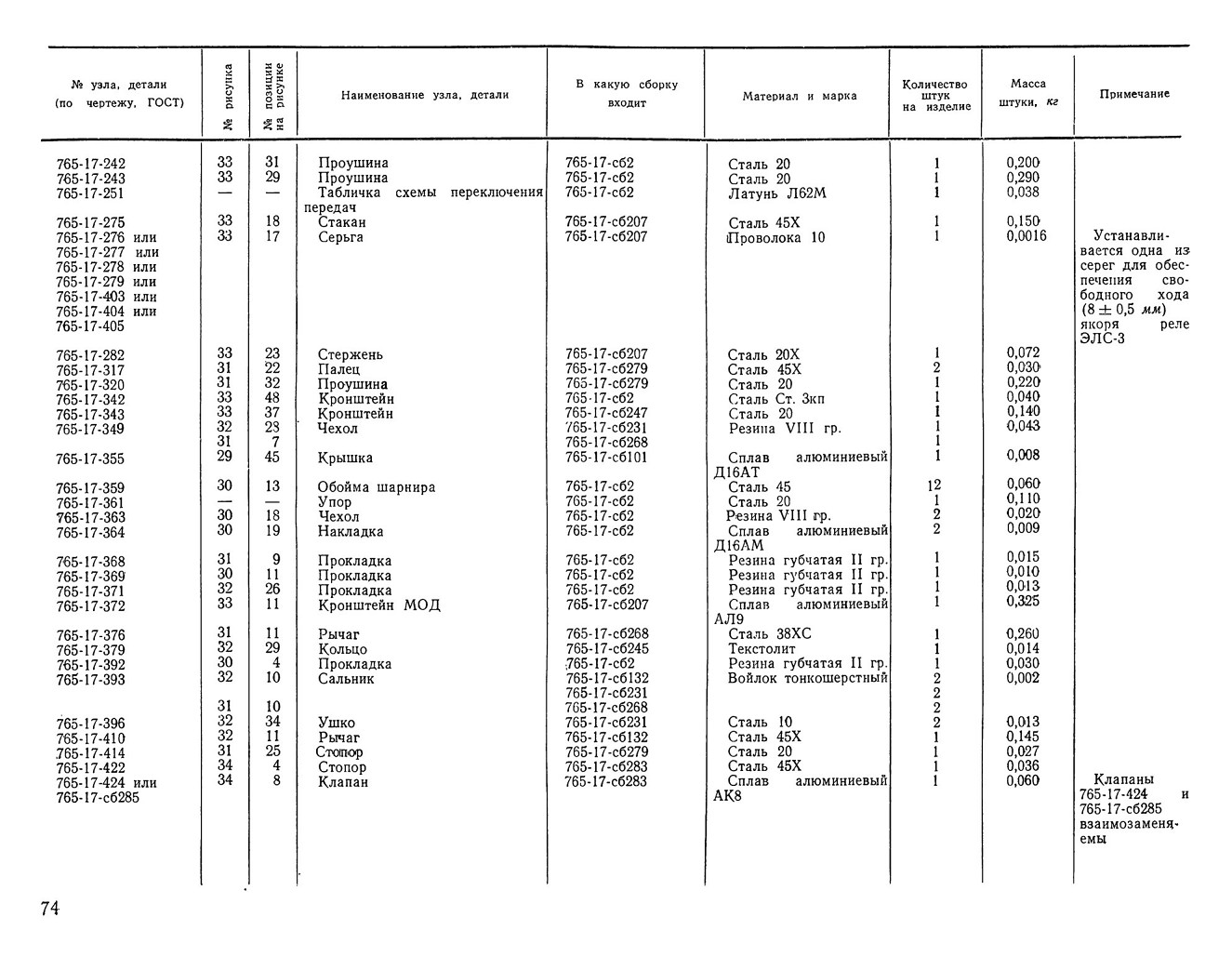

ГРУППА 17. ПРИВОДЫ УПРАВЛЕНИЯ

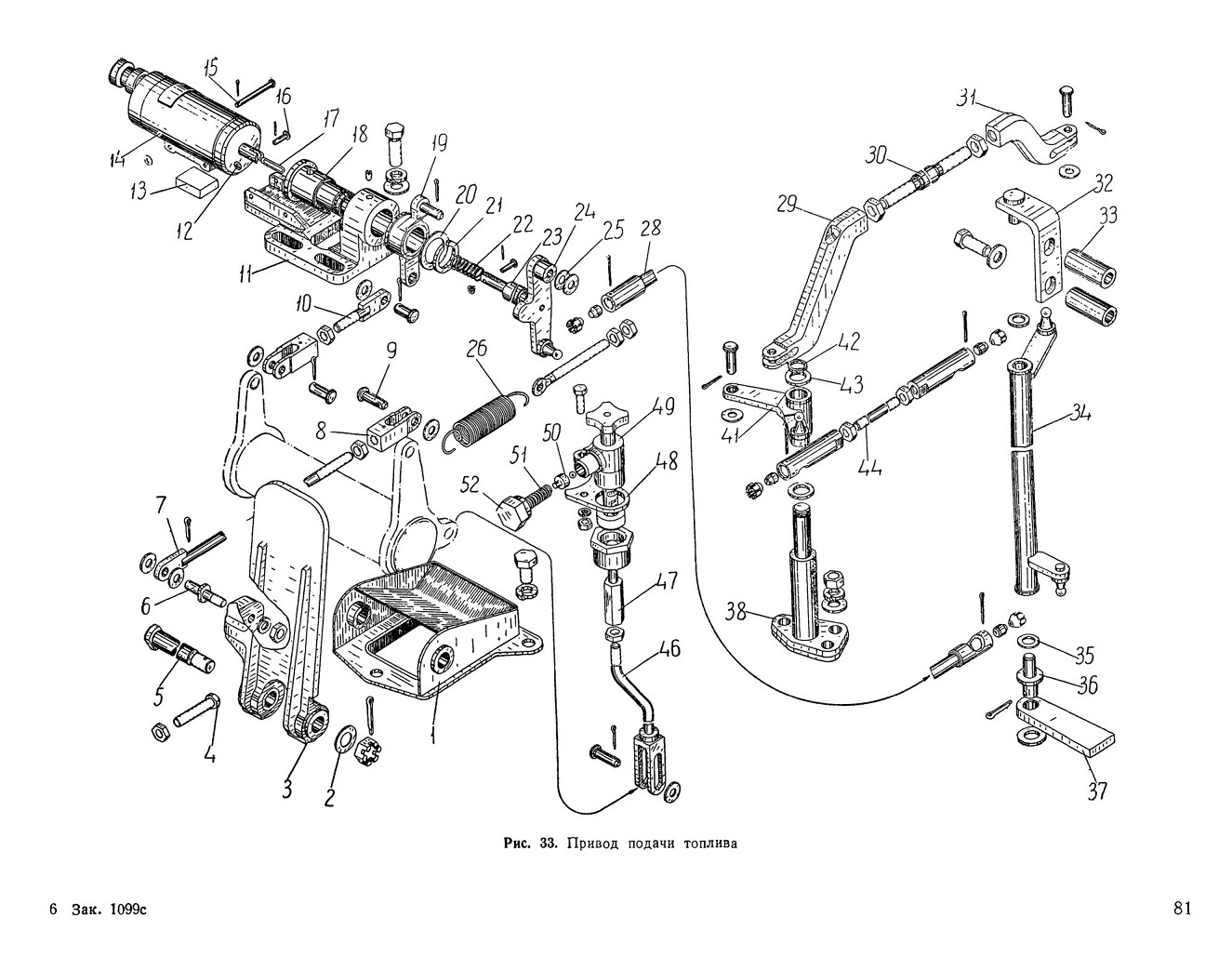

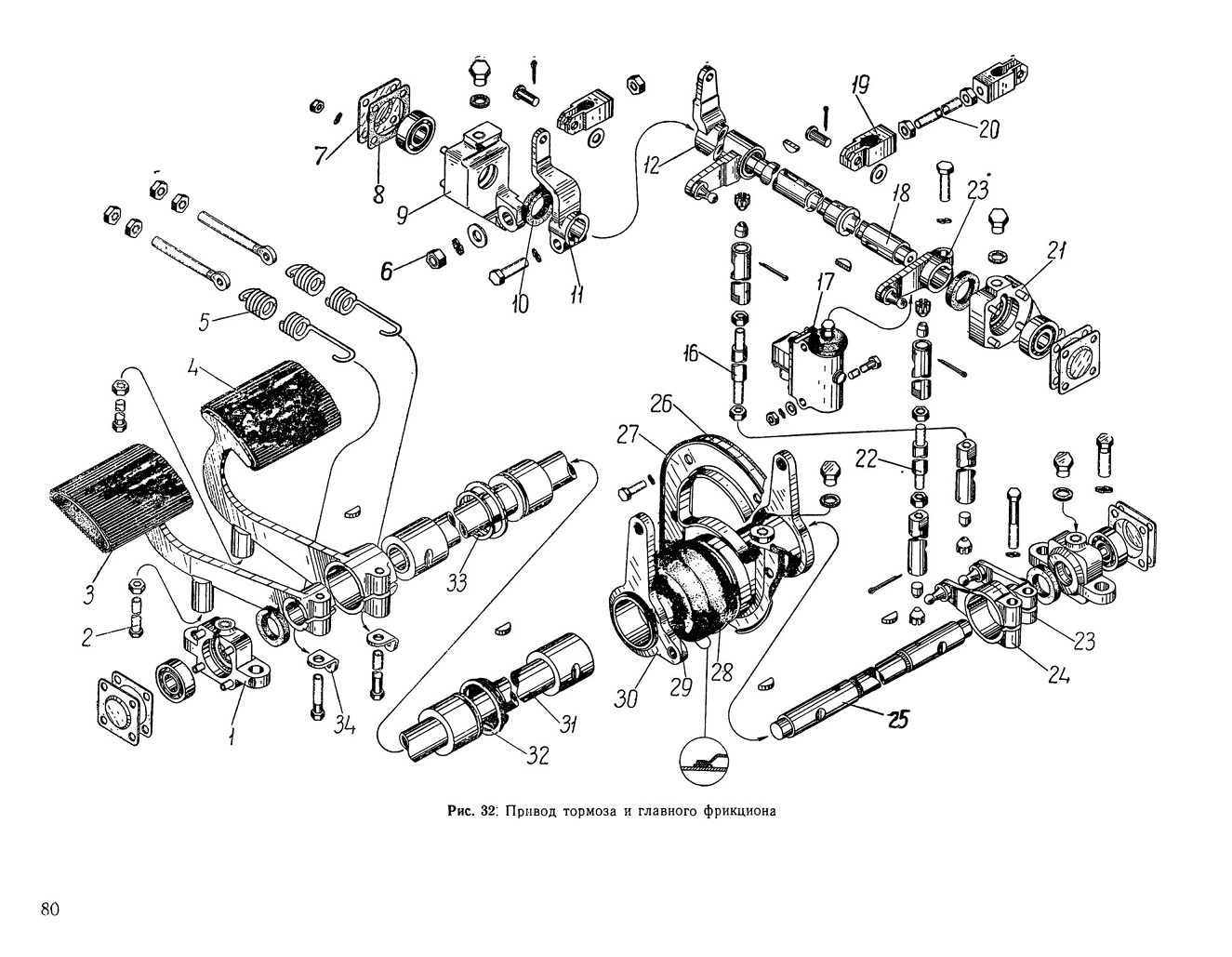

(рис. 29, 30, 31, 32, 33 и 34)

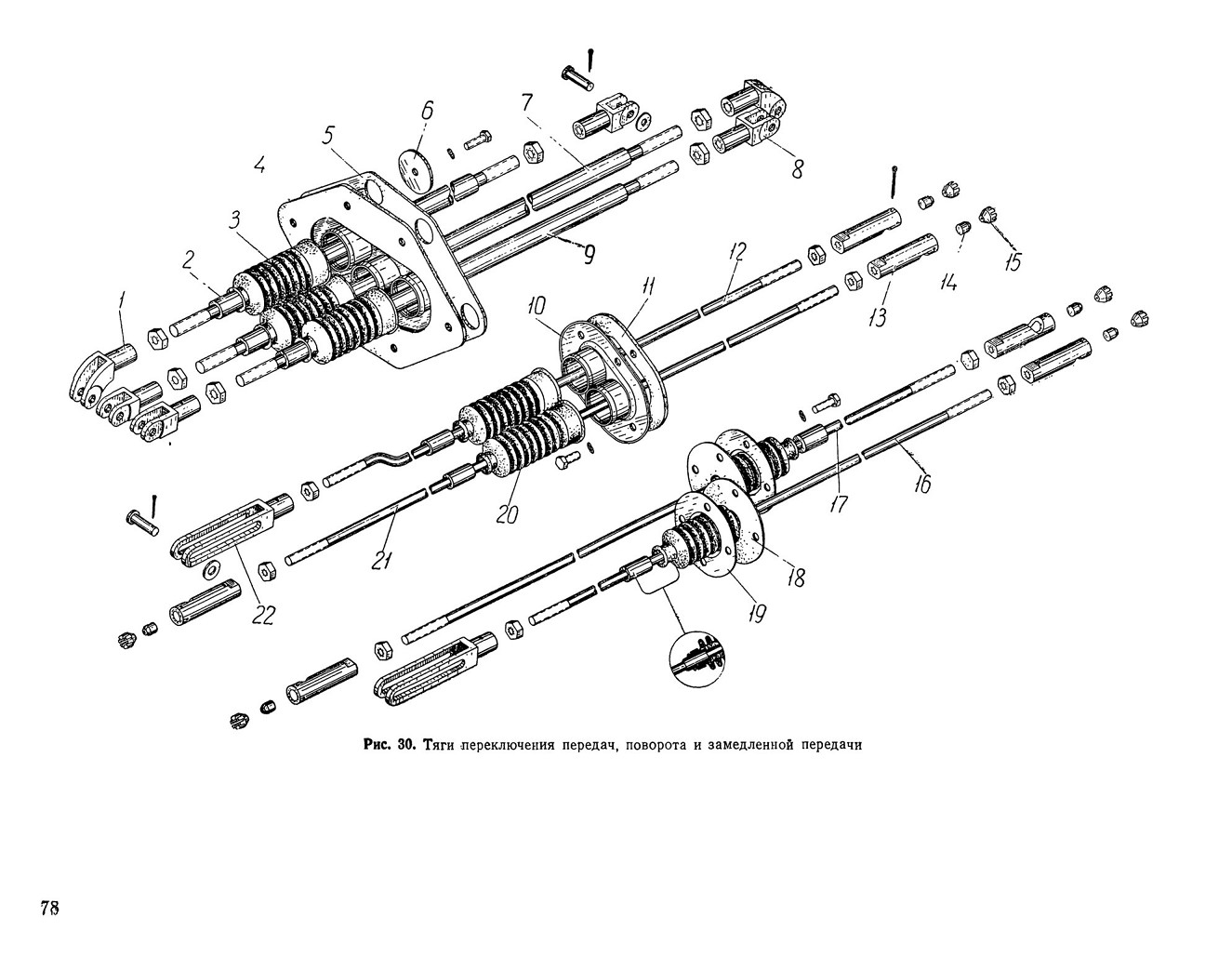

Рис. 30. Тяги переключения передач, поворота и замедленной передачи

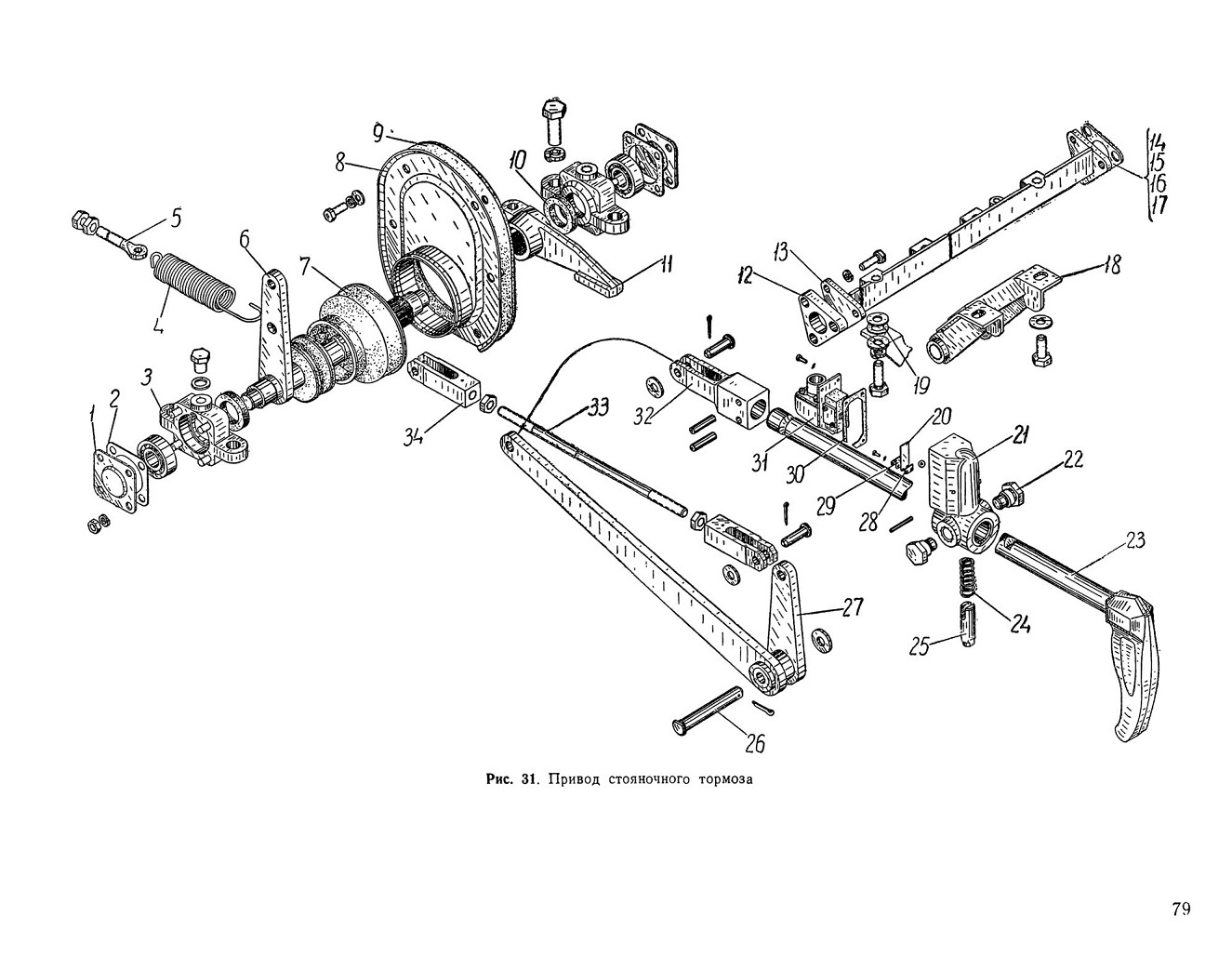

Рис. 31. Привод стояночного тормоза

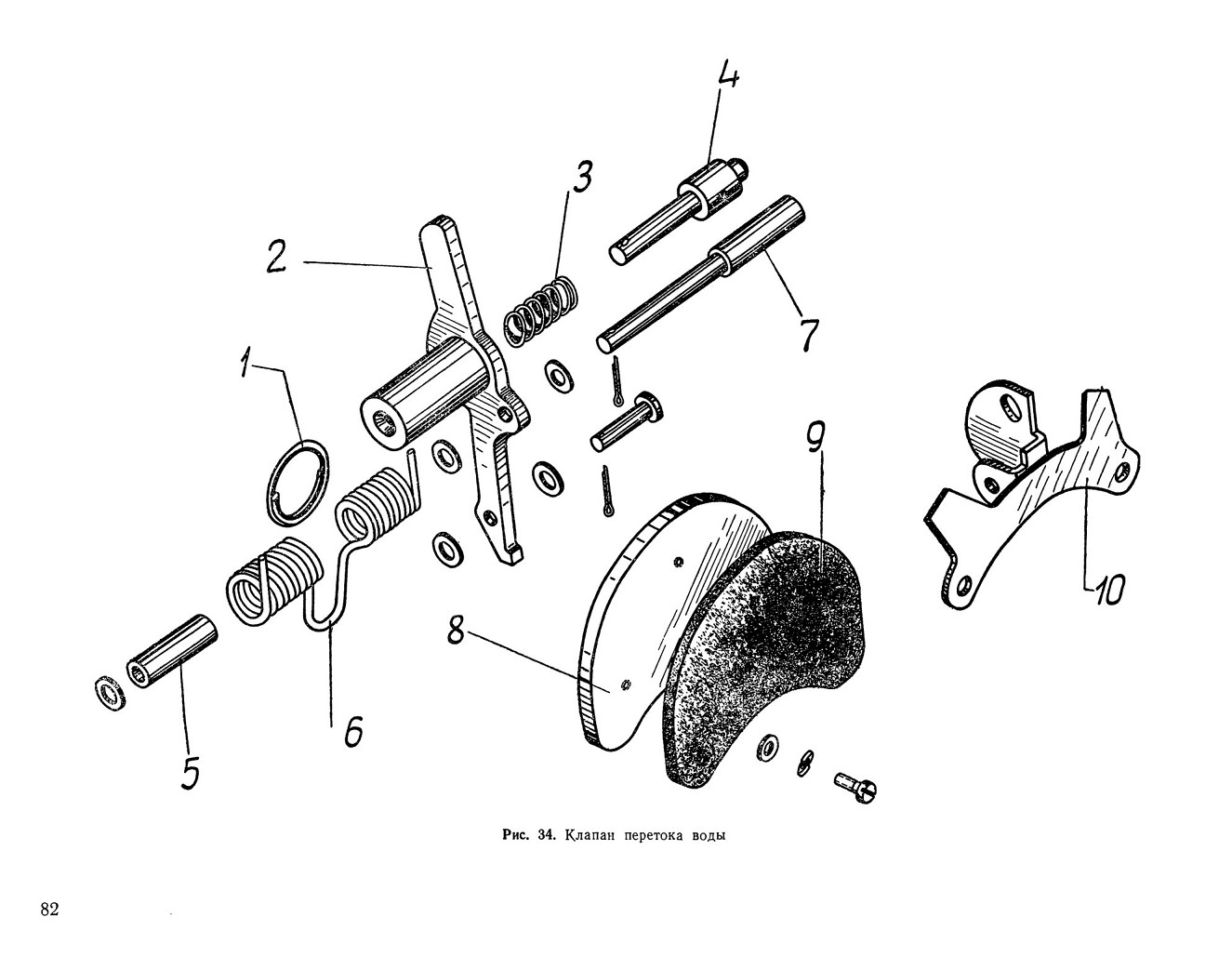

Рис. 34. Клапан перетока воды

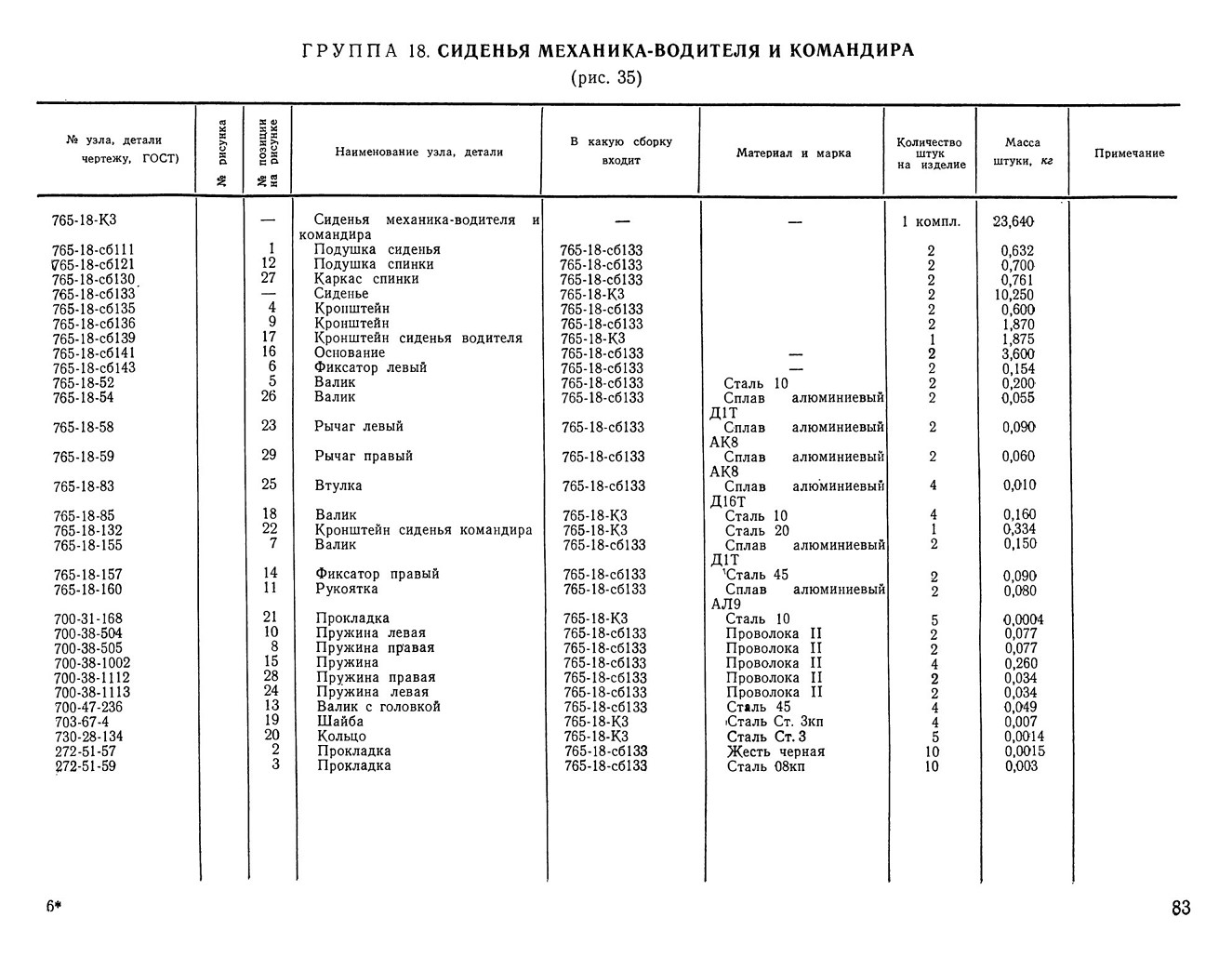

ГРУППА 18. СИДЕНЬЯ МЕХАНИКА-ВОДИТЕЛЯ И КОМАНДИРА

(рис. 35)

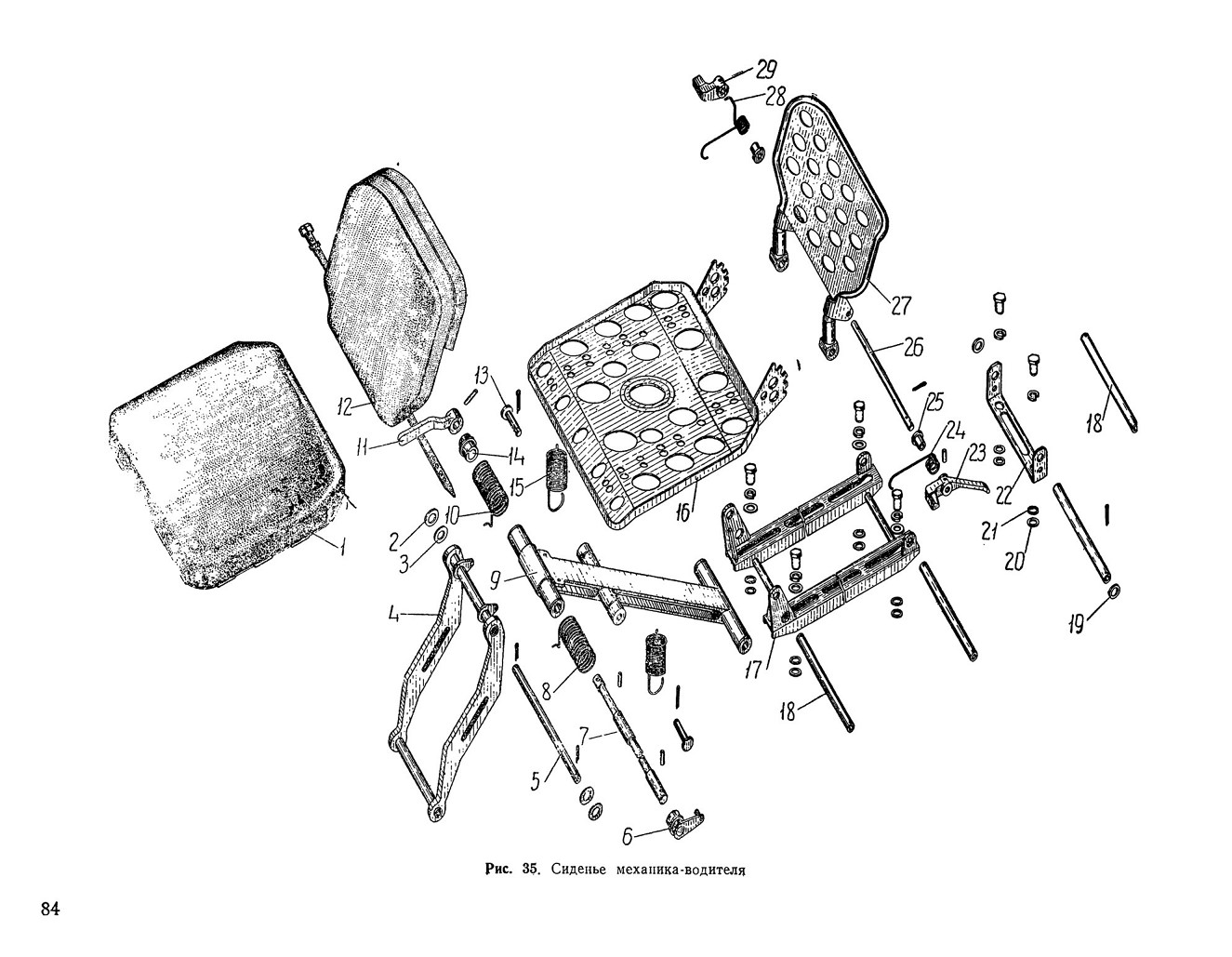

Рис. 35. Сиденье механика-водителя

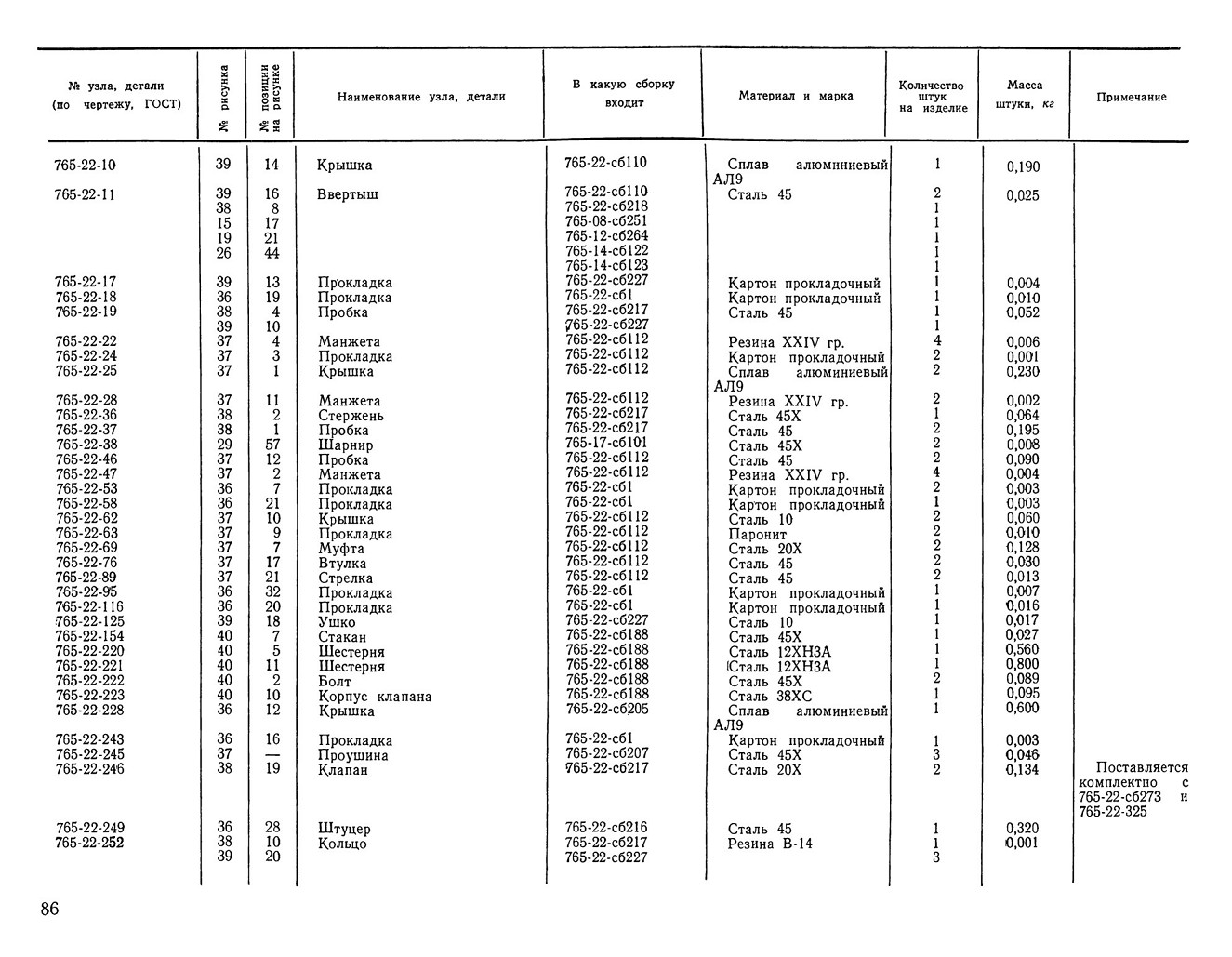

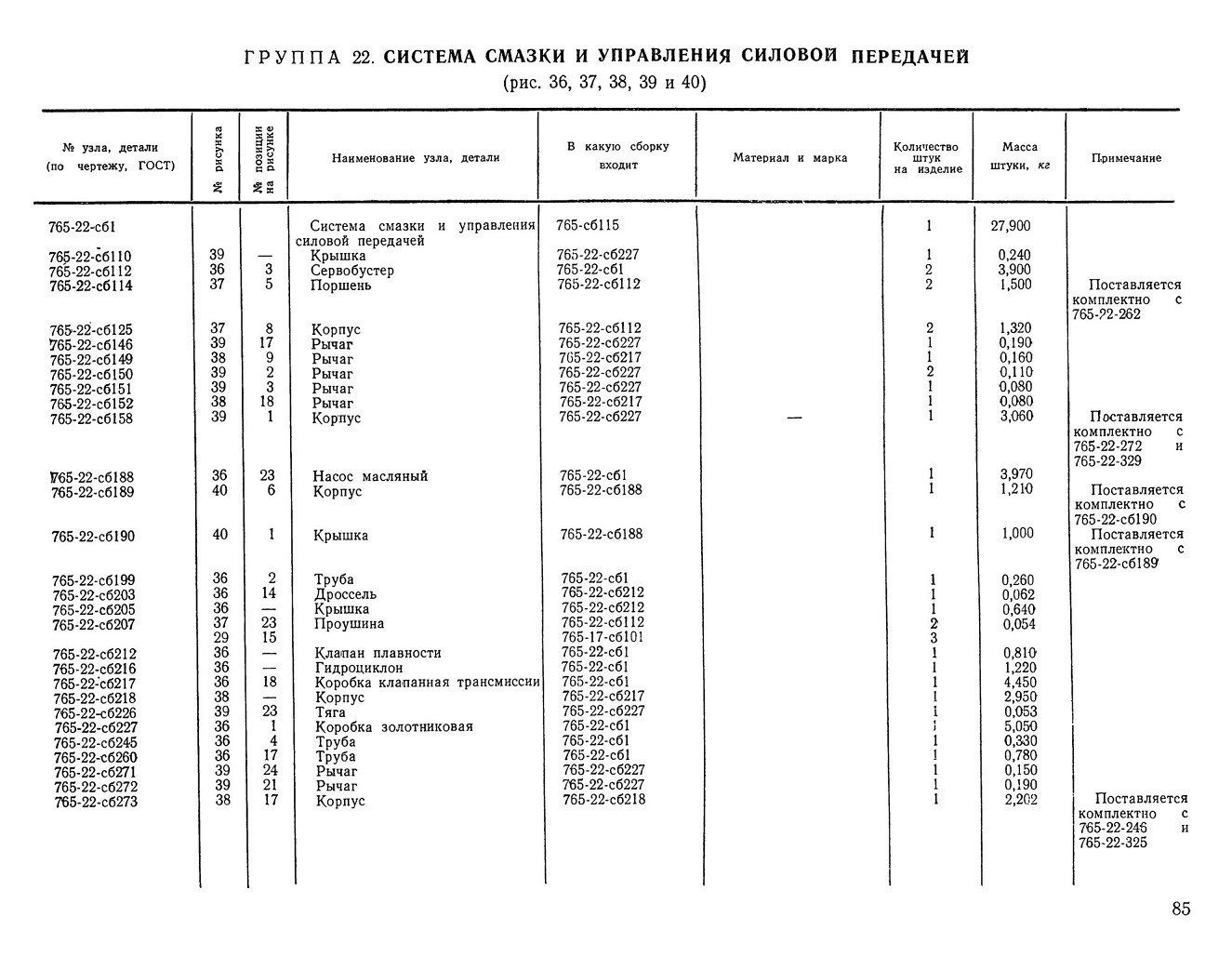

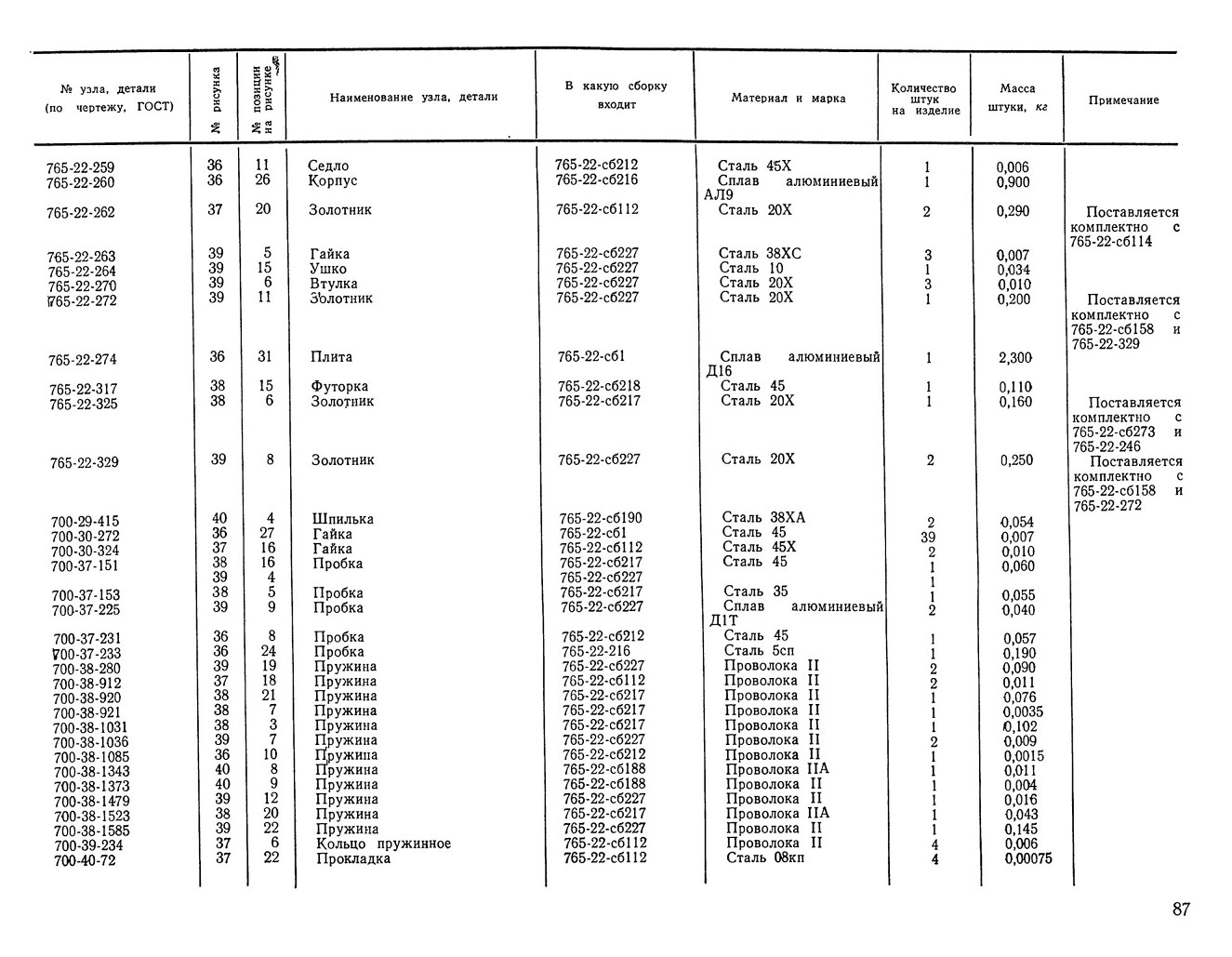

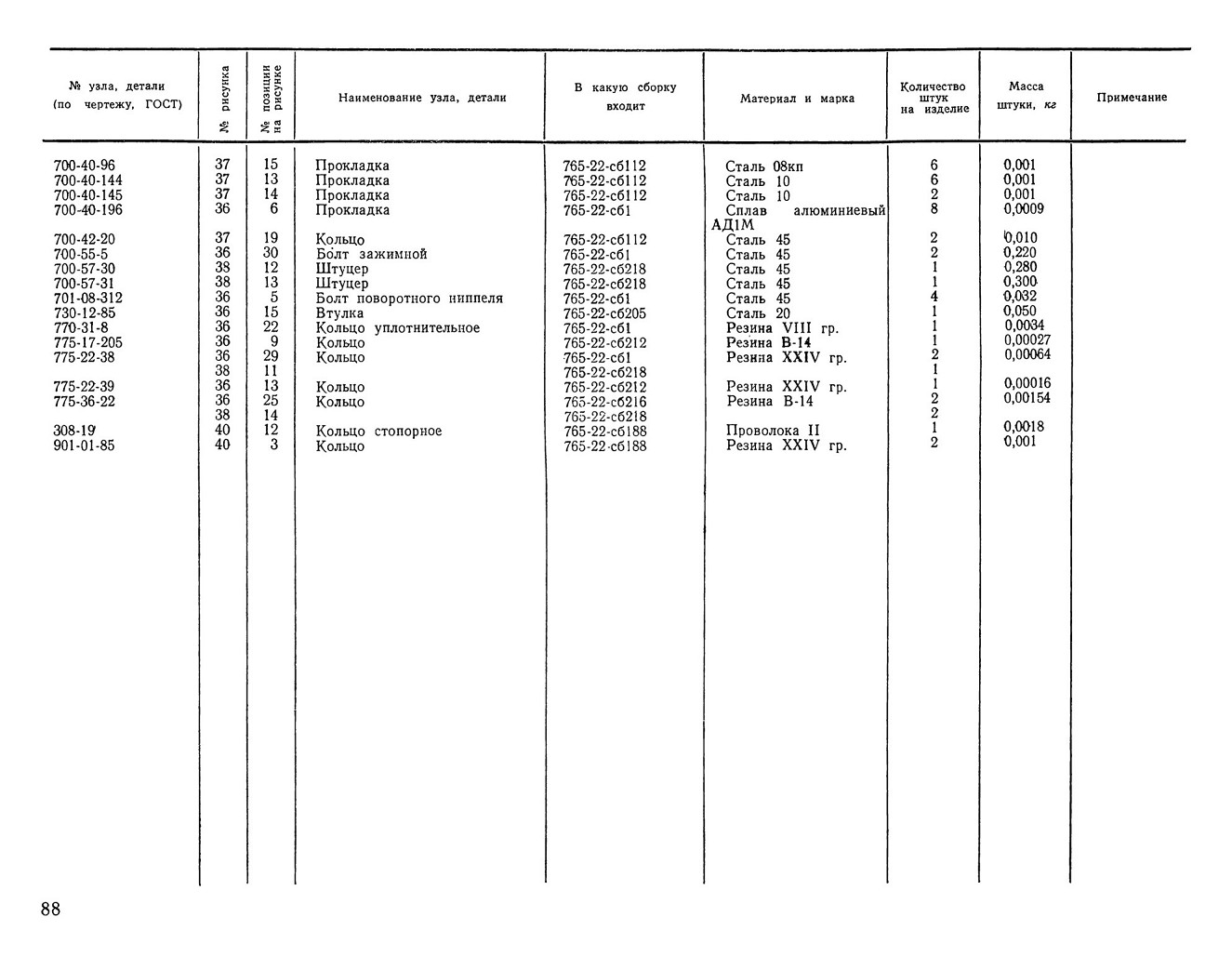

ГРУППА 22. СИСТЕМА СМАЗКИ И УПРАВЛЕНИЯ СИЛОВОЙ ПЕРЕДАЧЕЙ

(рис. 36, 37, 38, 39 и 40)

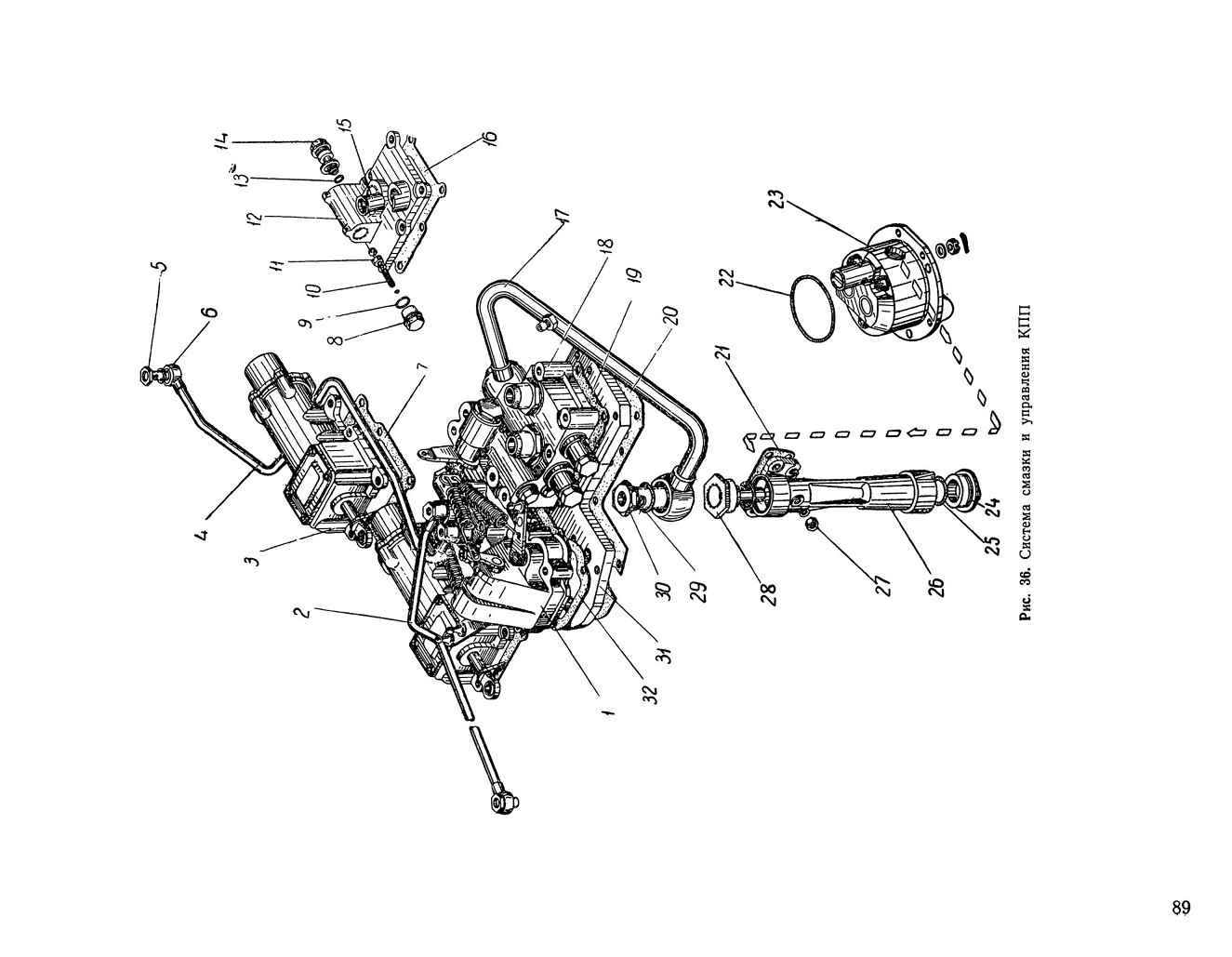

Рис. 36. Система смазки и управления КПП

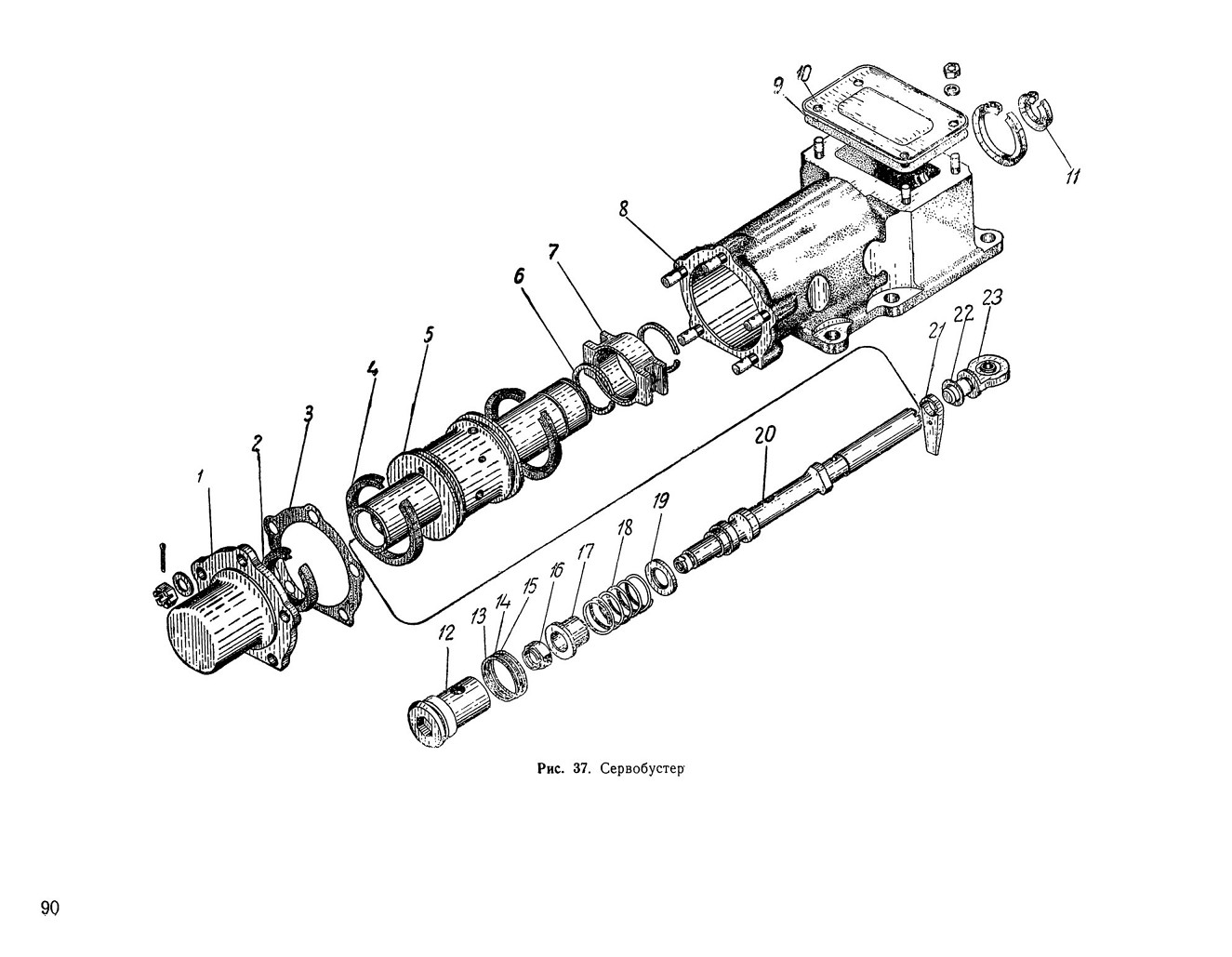

Рис. 37. Сервобустер

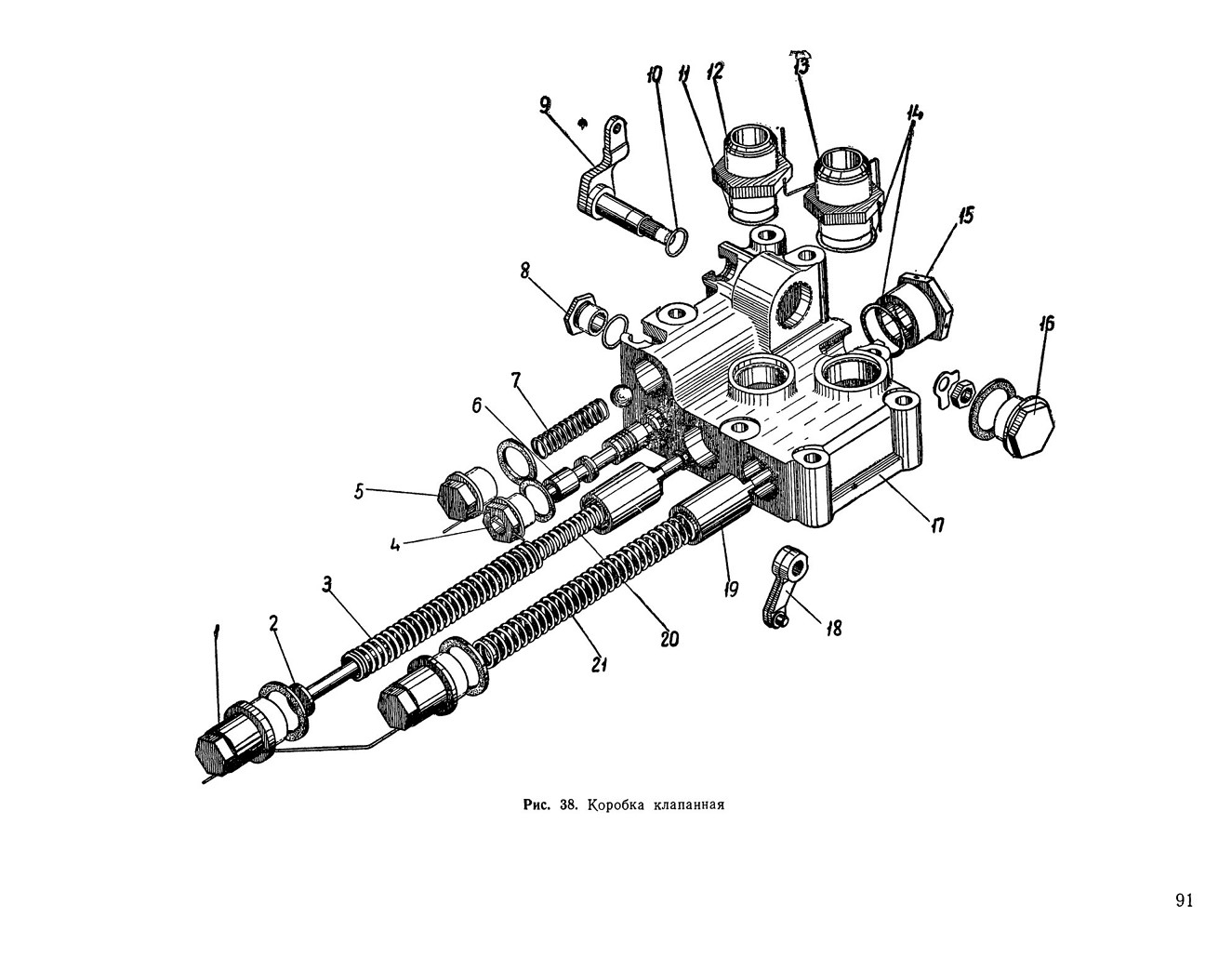

Рис. 38. Коробка клапанная

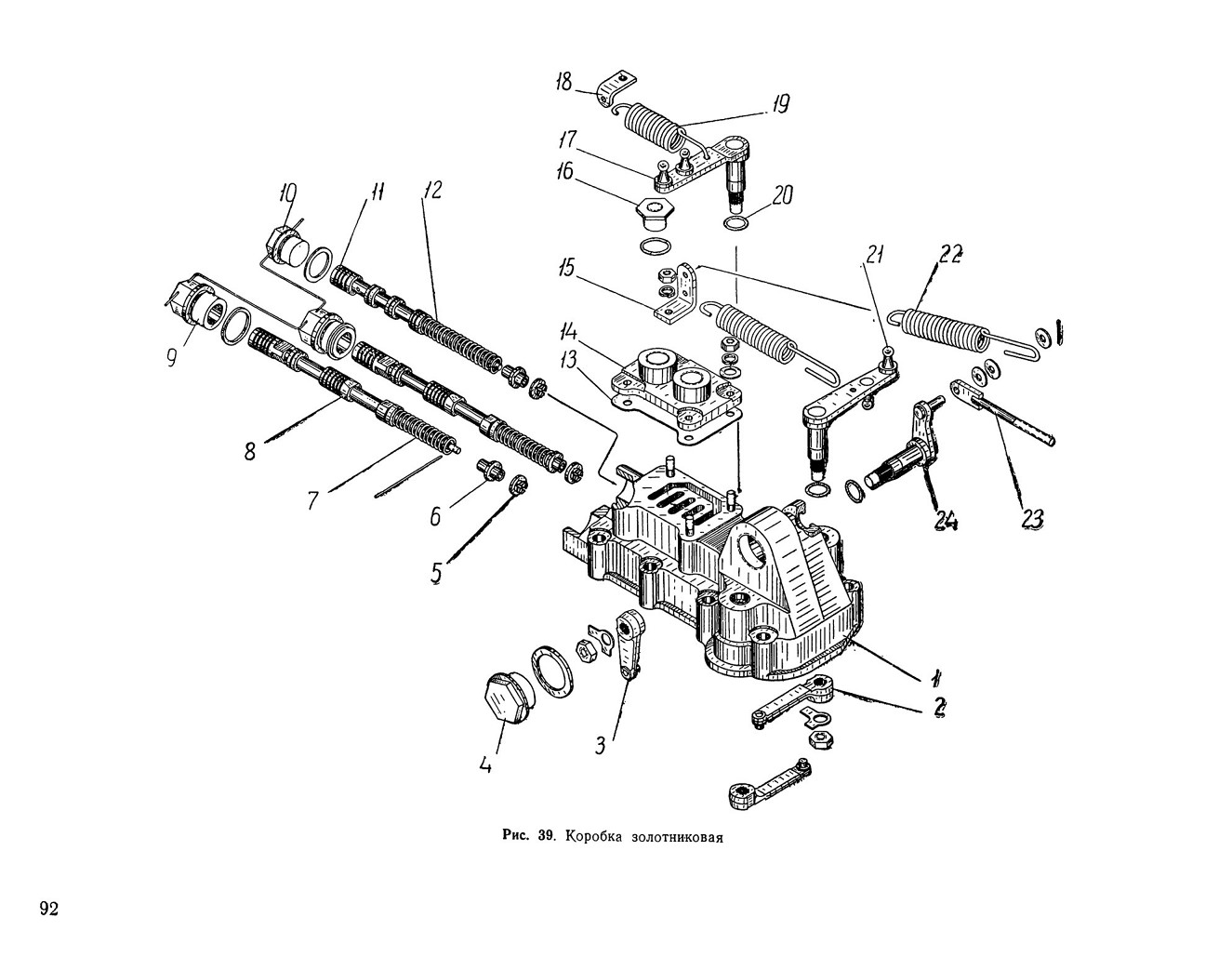

Рис 39. Коробка золотниковая

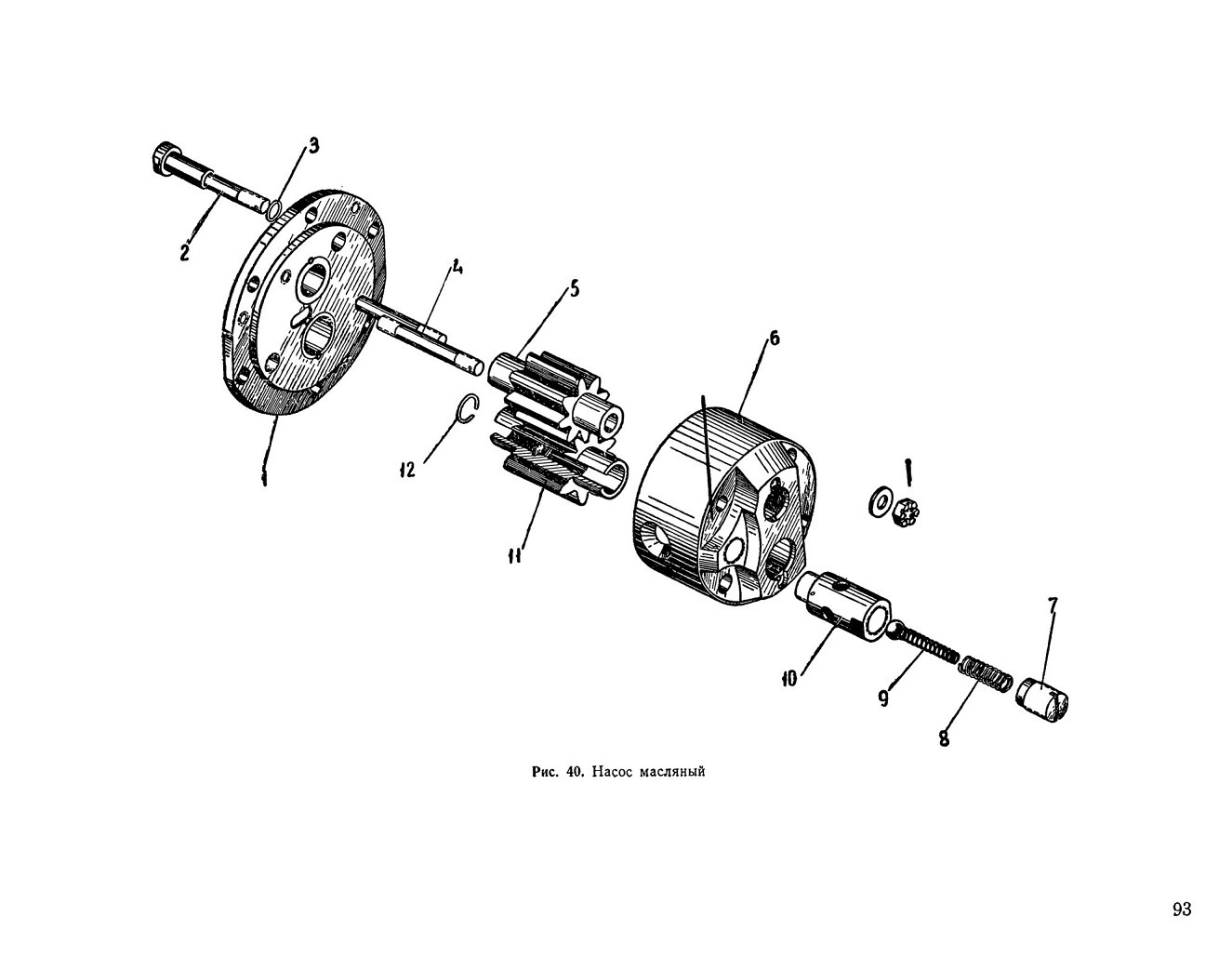

Рис. 40. Насос масляный

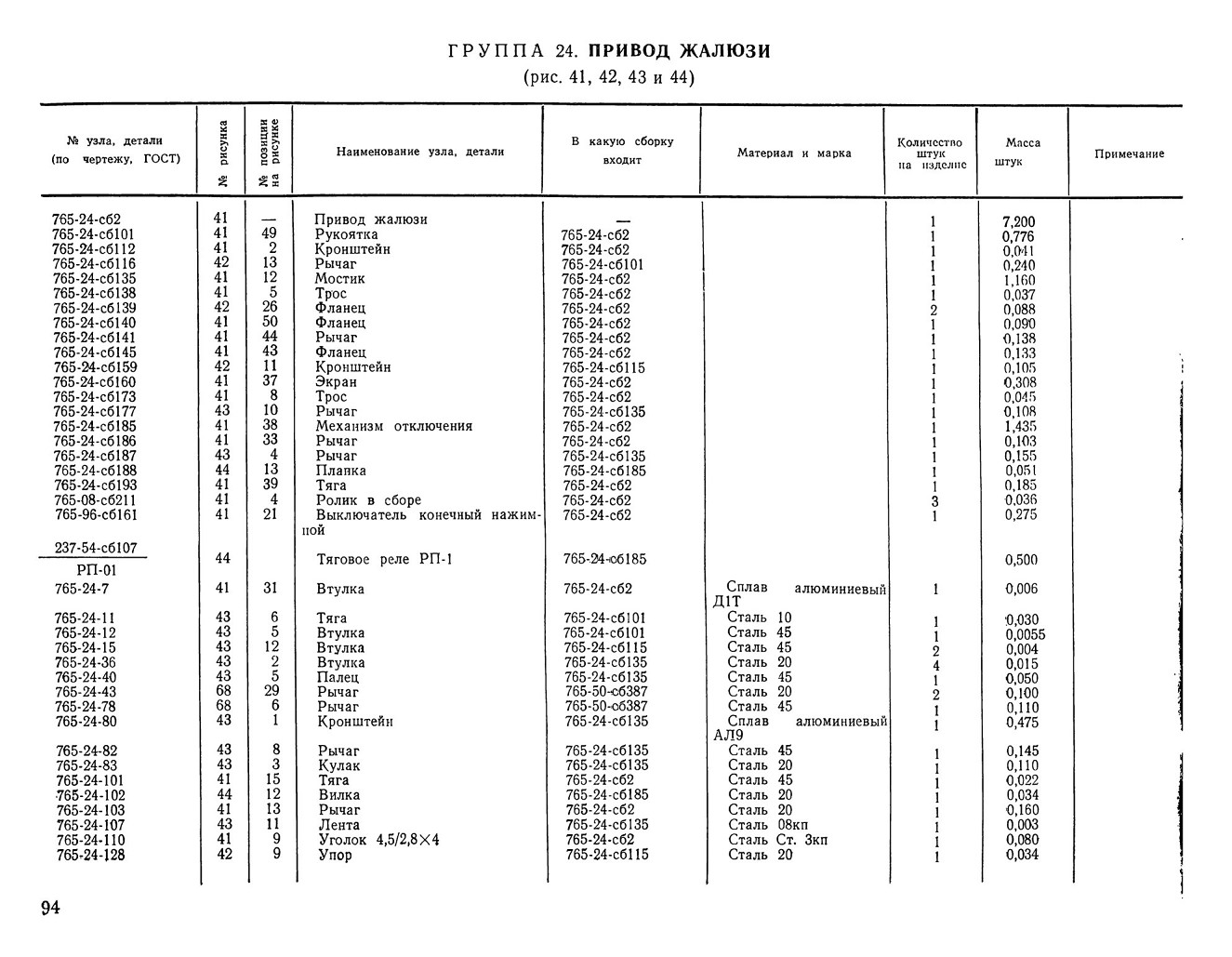

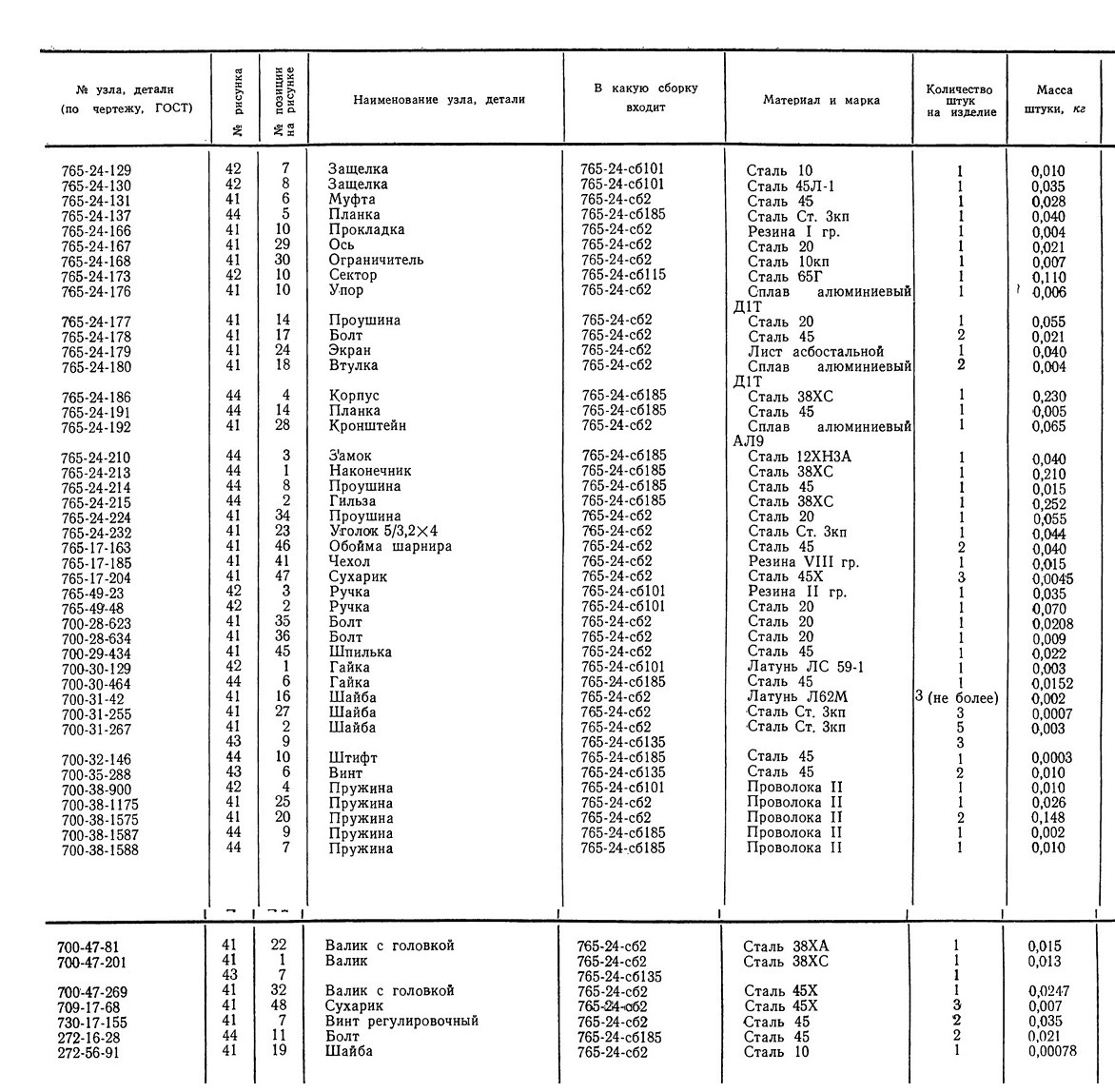

ГРУППА 24. ПРИВОД ЖАЛЮЗИ

(рис. 41, 42, 43 и 44)

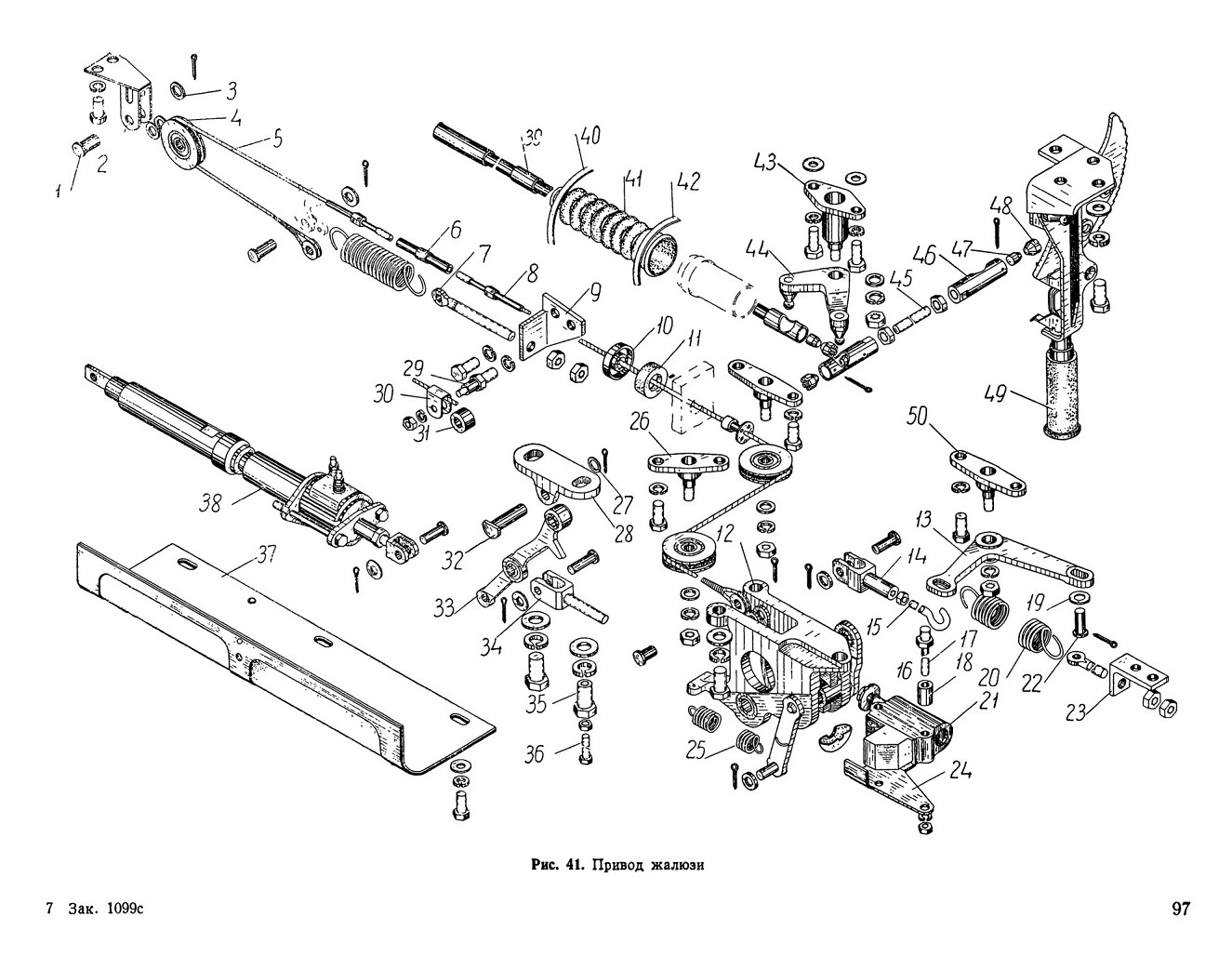

Рис. 41. Привод жалюзи

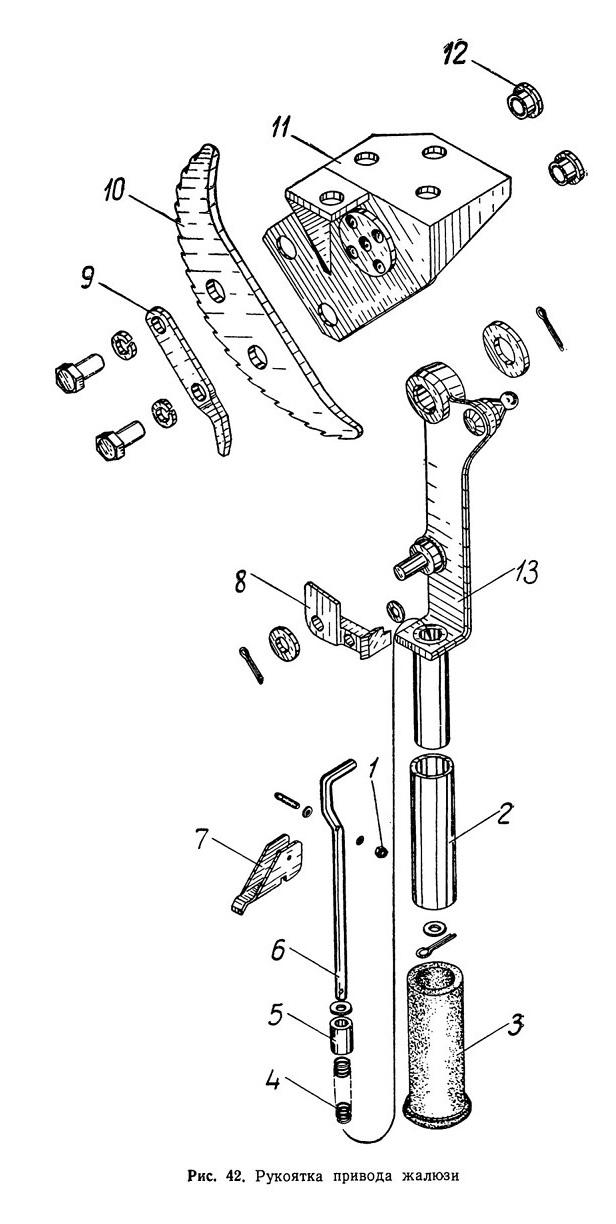

Рис. 42. Рукоятка привода жалюзи

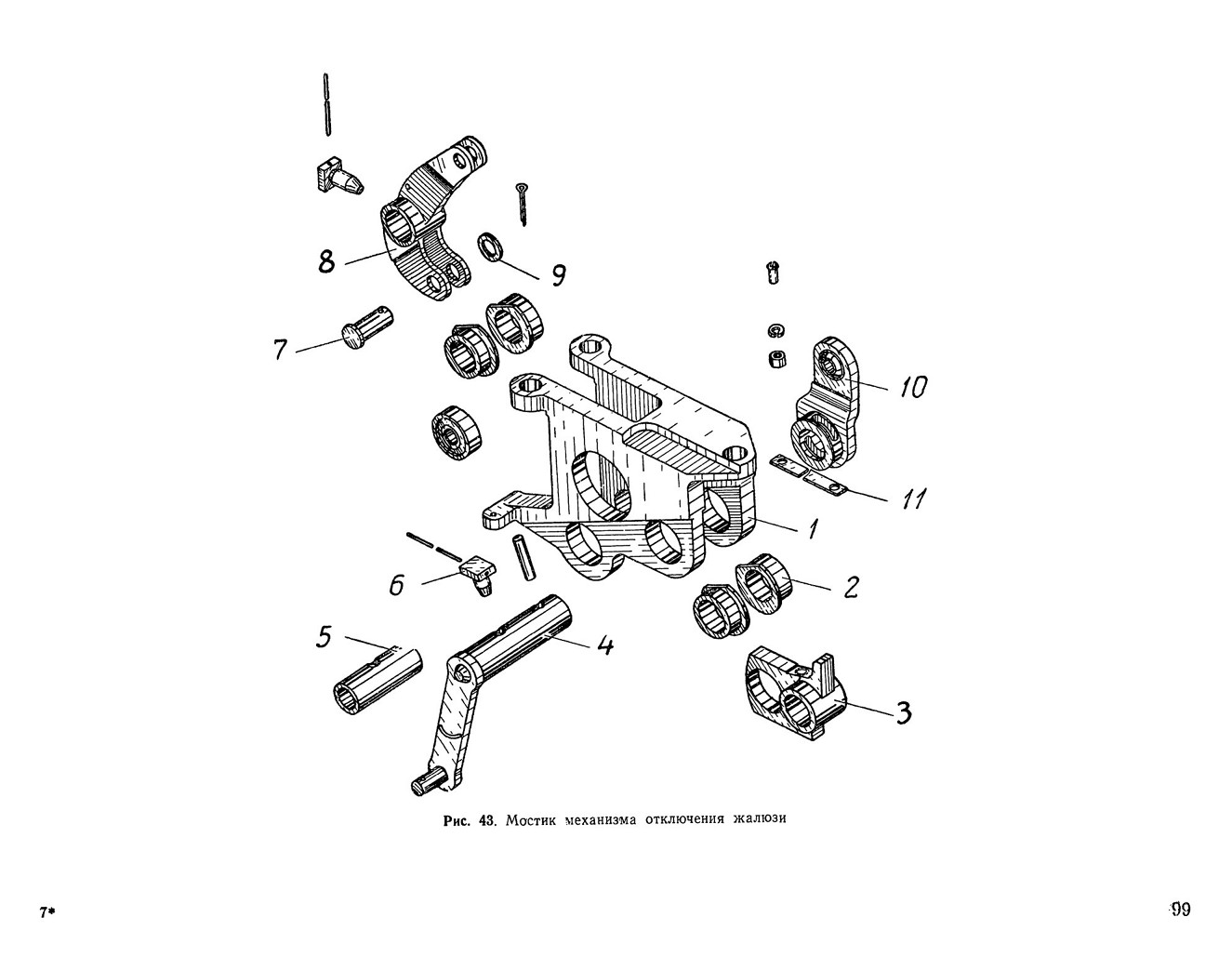

Рис. 43. Мостик механизма отключения жалюзи

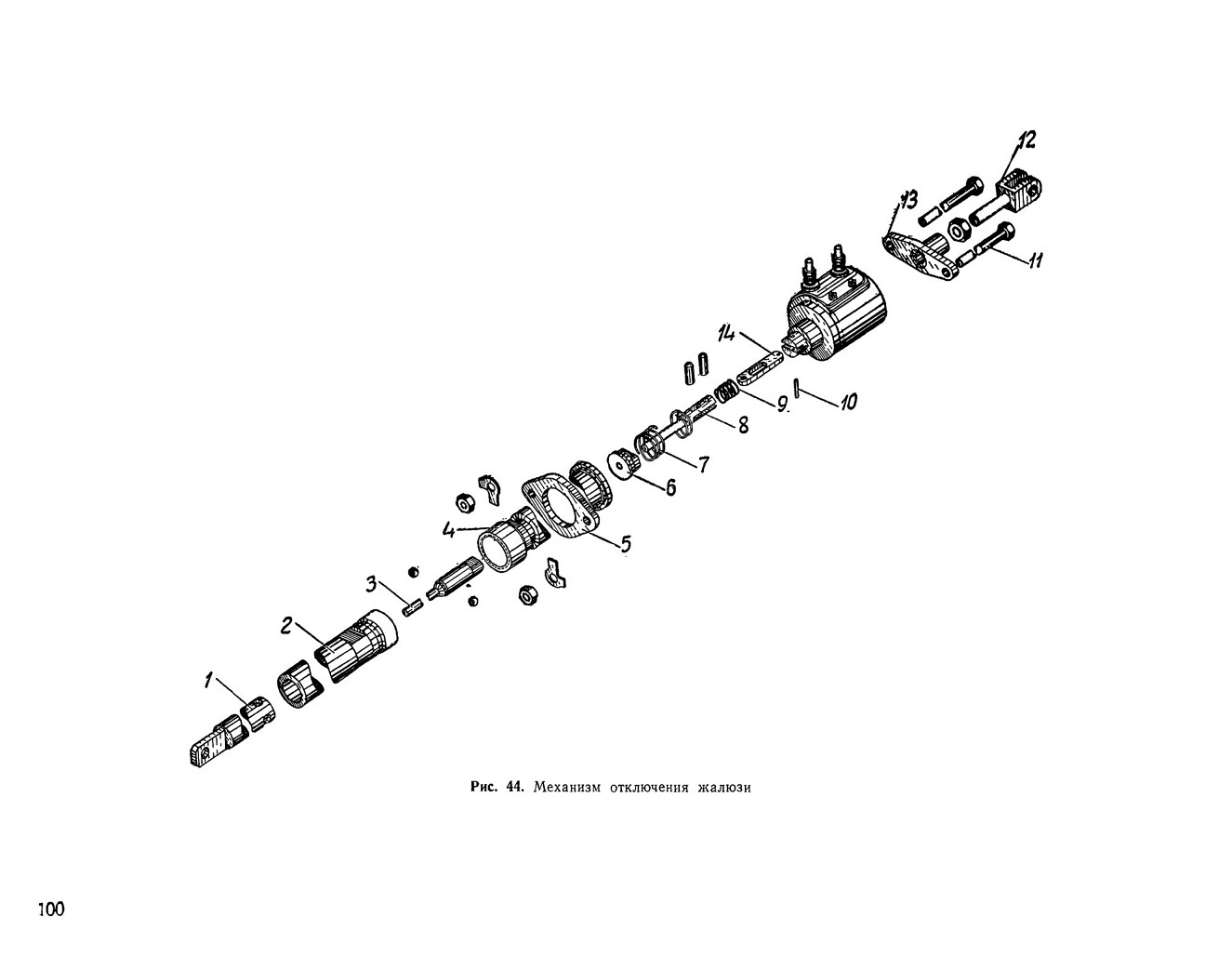

Рис. 44. Механизм отключения жалюзи
