Каталог узлов и деталей боевой машины пехоты БМП-1 (1971 год) - часть 4

ГРУППА 30. ОЧИСТИТЕЛИ

(рис. 45)

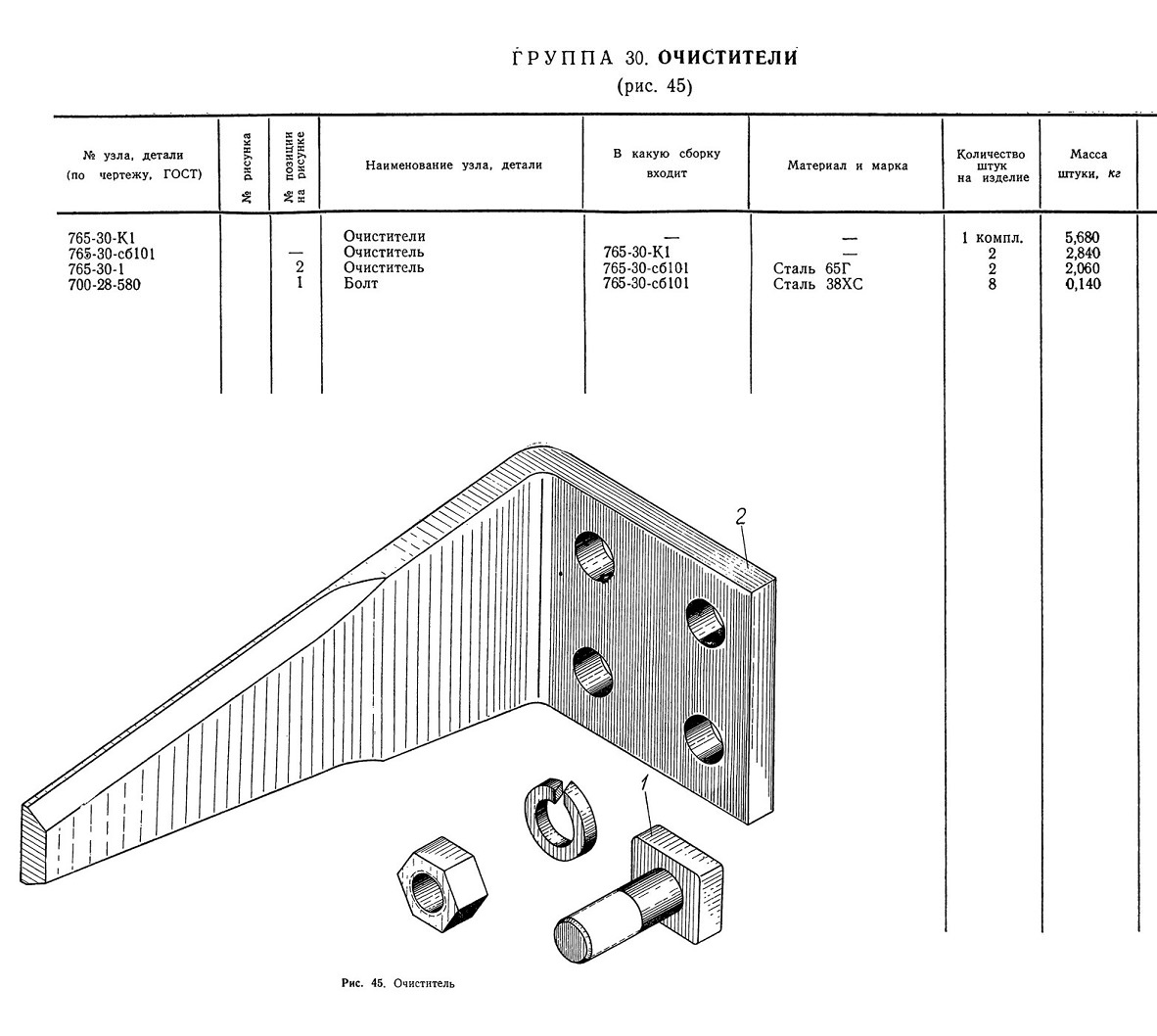

Рис. 45. Очиститель

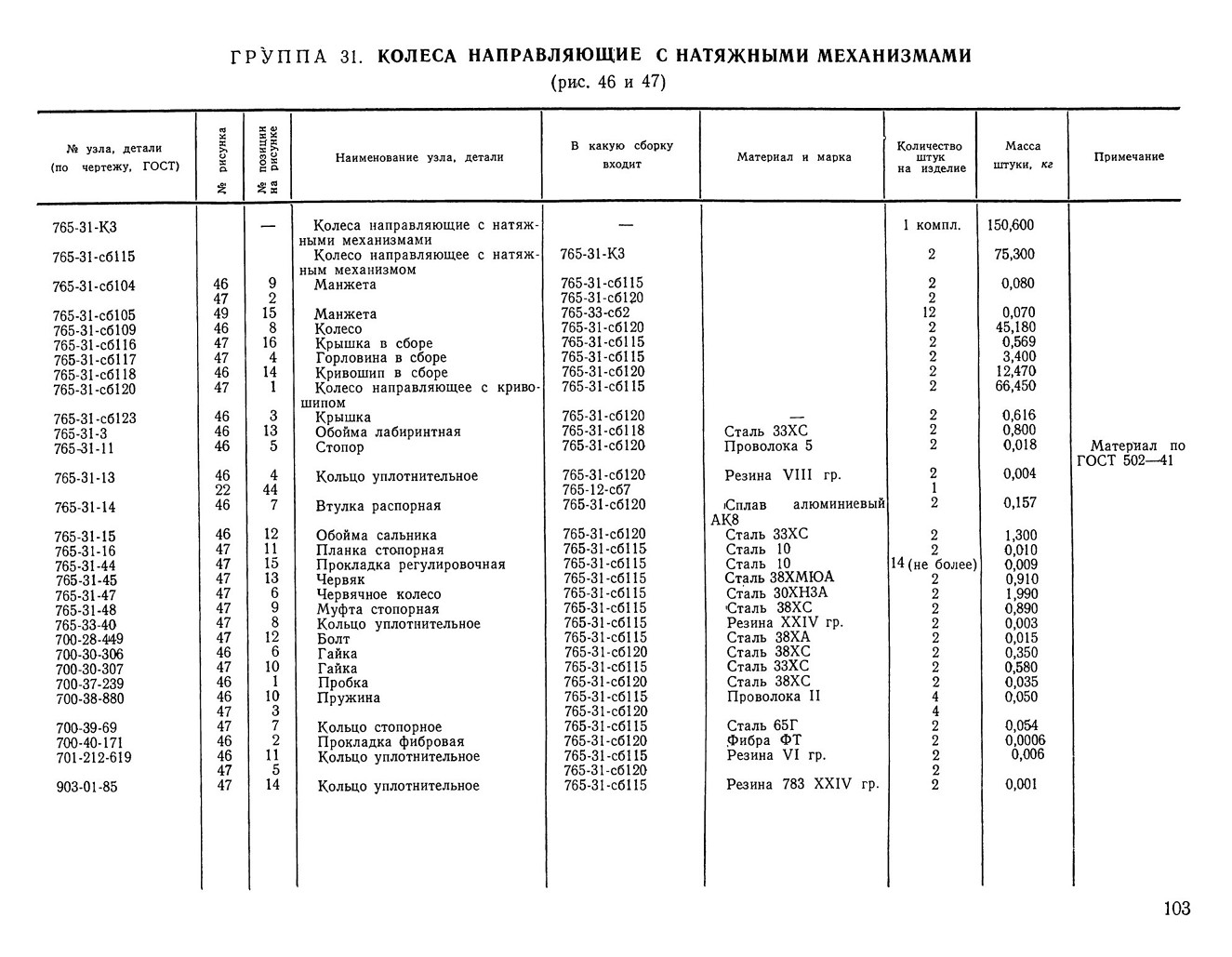

ГРУППА 31. КОЛЕСА НАПРАВЛЯЮЩИЕ С НАТЯЖНЫМИ МЕХАНИЗМАМИ

(рис. 46 и 47)

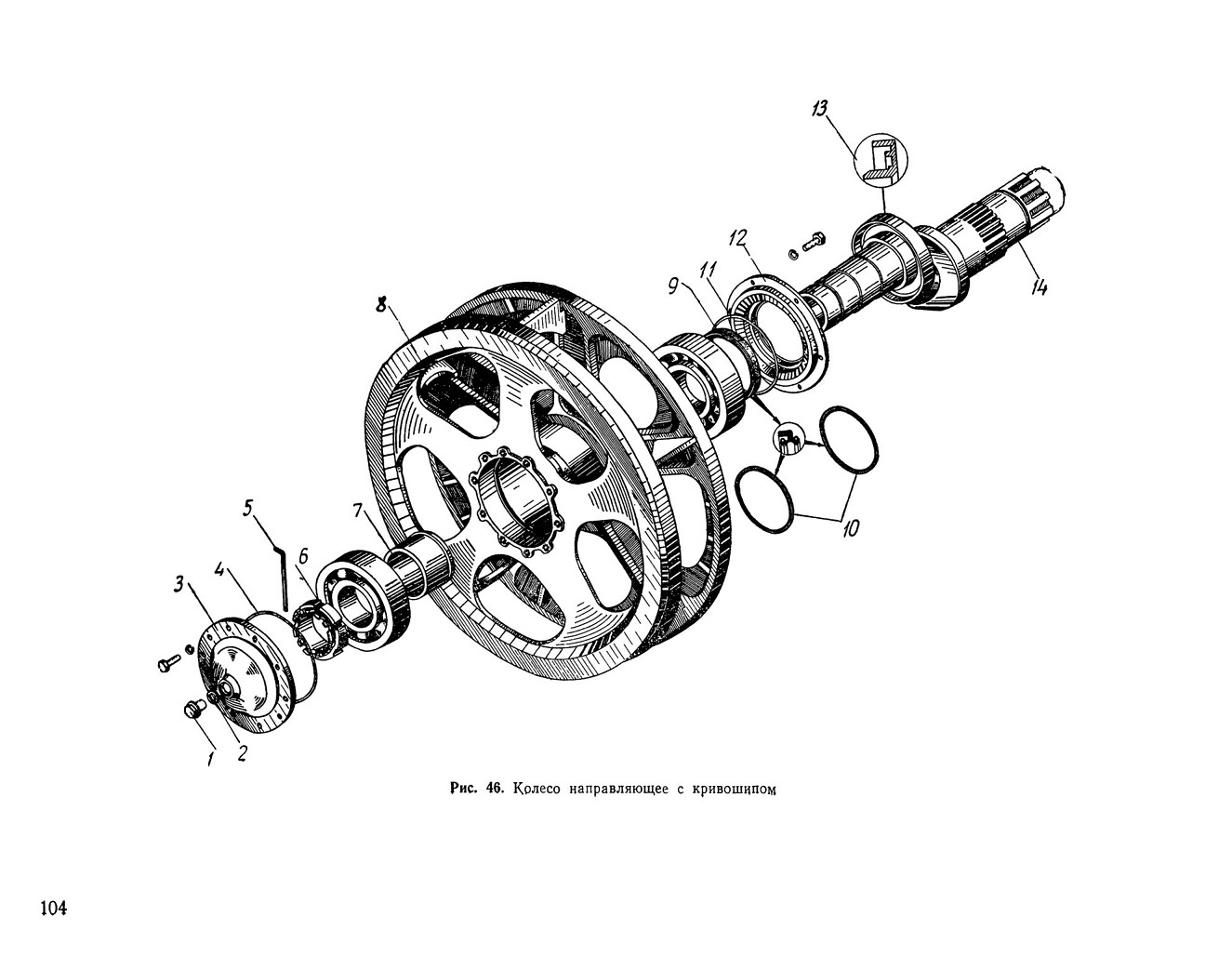

Рис. 46. Колесо направляющее с кривошипом

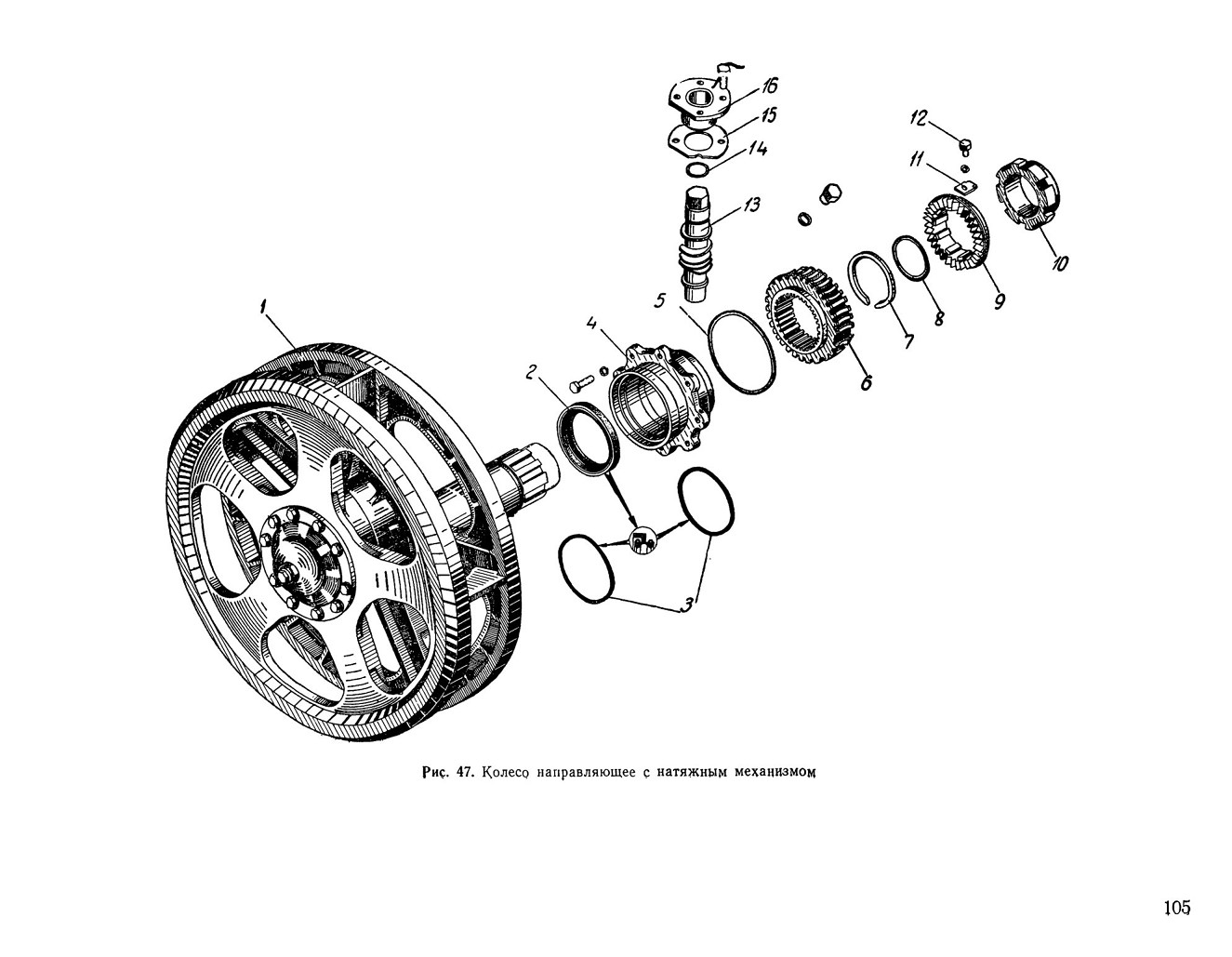

Рис. 47. Колесо направляющее с натяжным механизмом

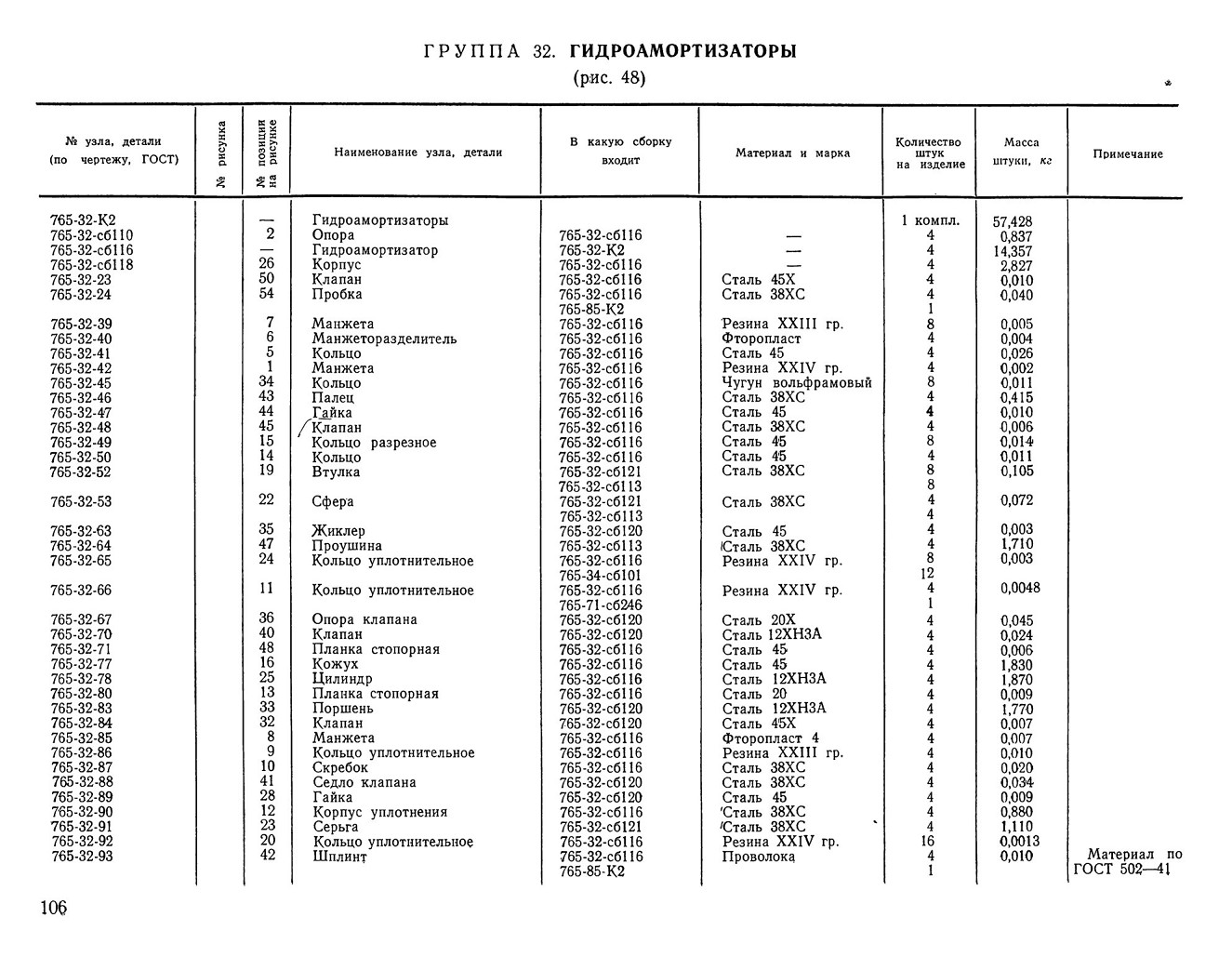

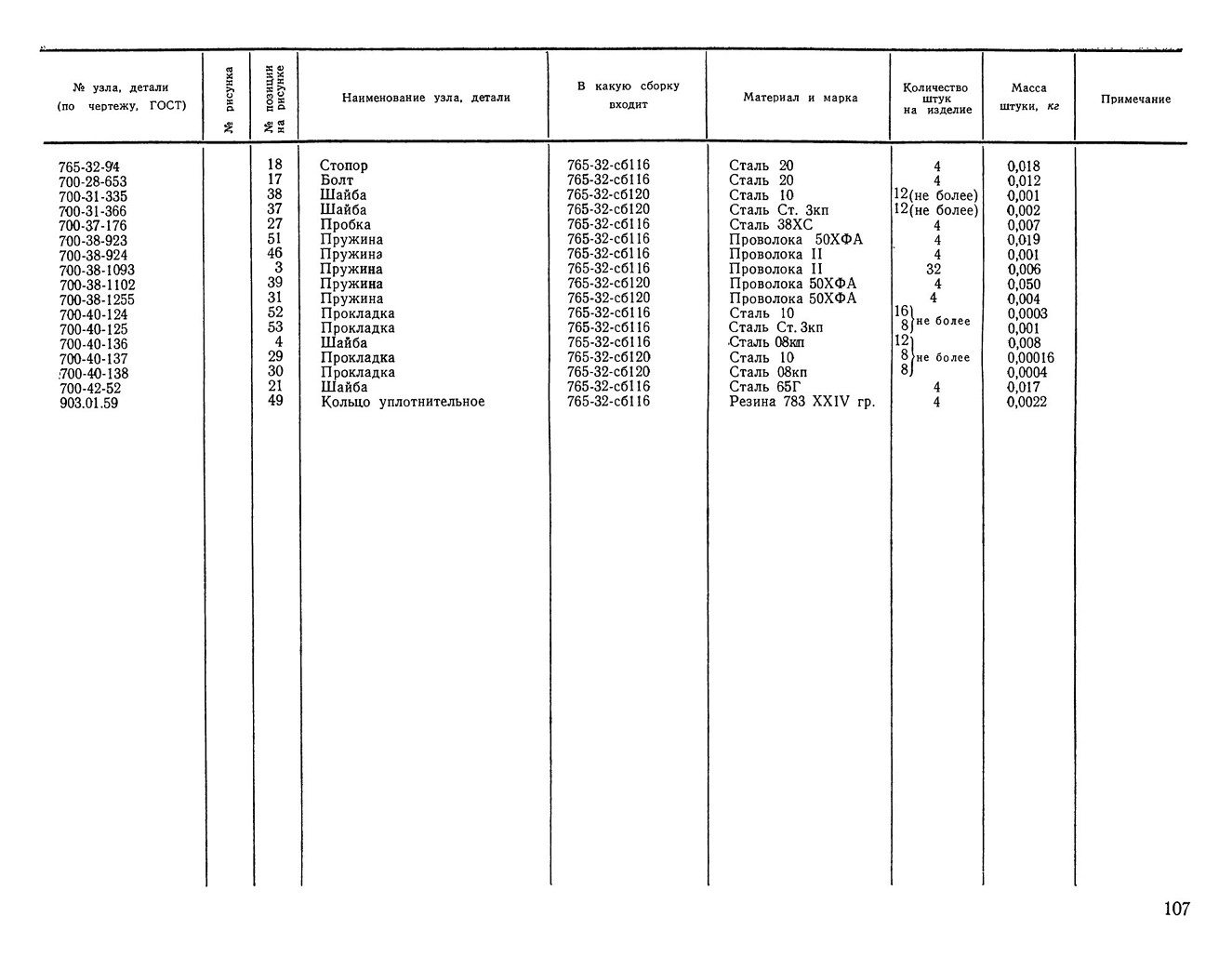

ГРУППА 32. ГИДРОАМОРТИЗАТОРЫ

(рис. 48)

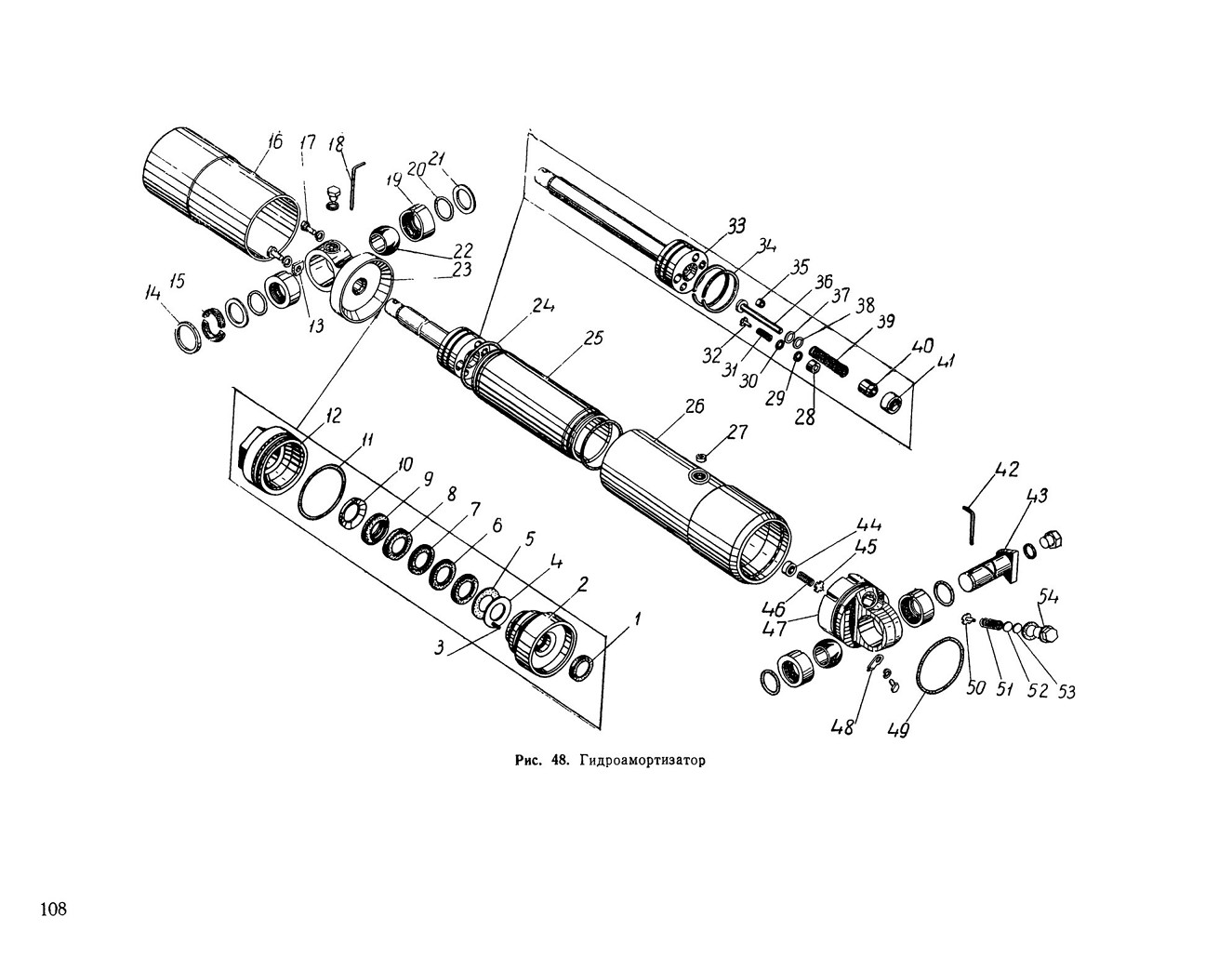

Рис. 48. Гидроамортизатор

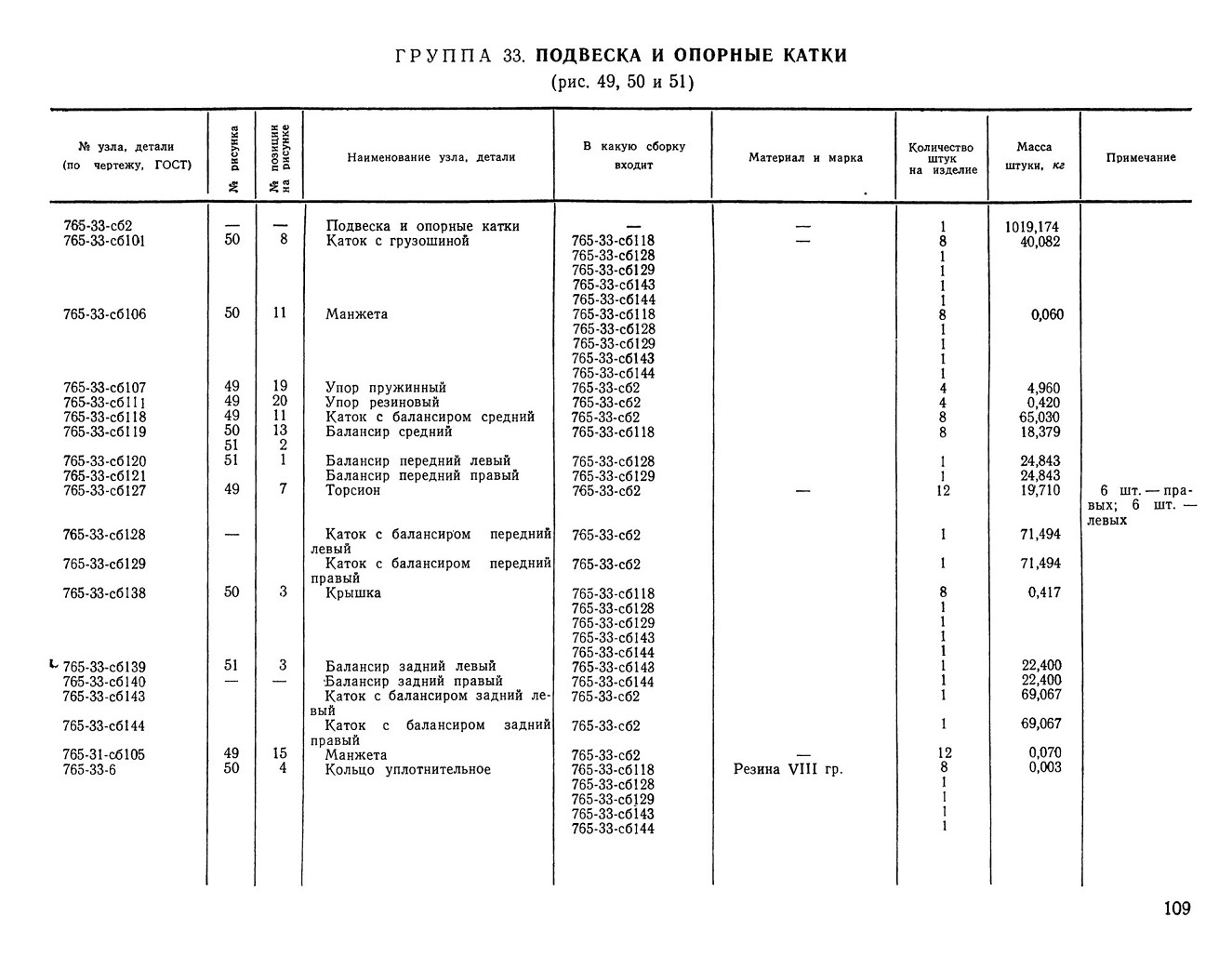

ГРУППА 33. ПОДВЕСКА И ОПОРНЫЕ КАТКИ

(рис. 49, 50 и 51)

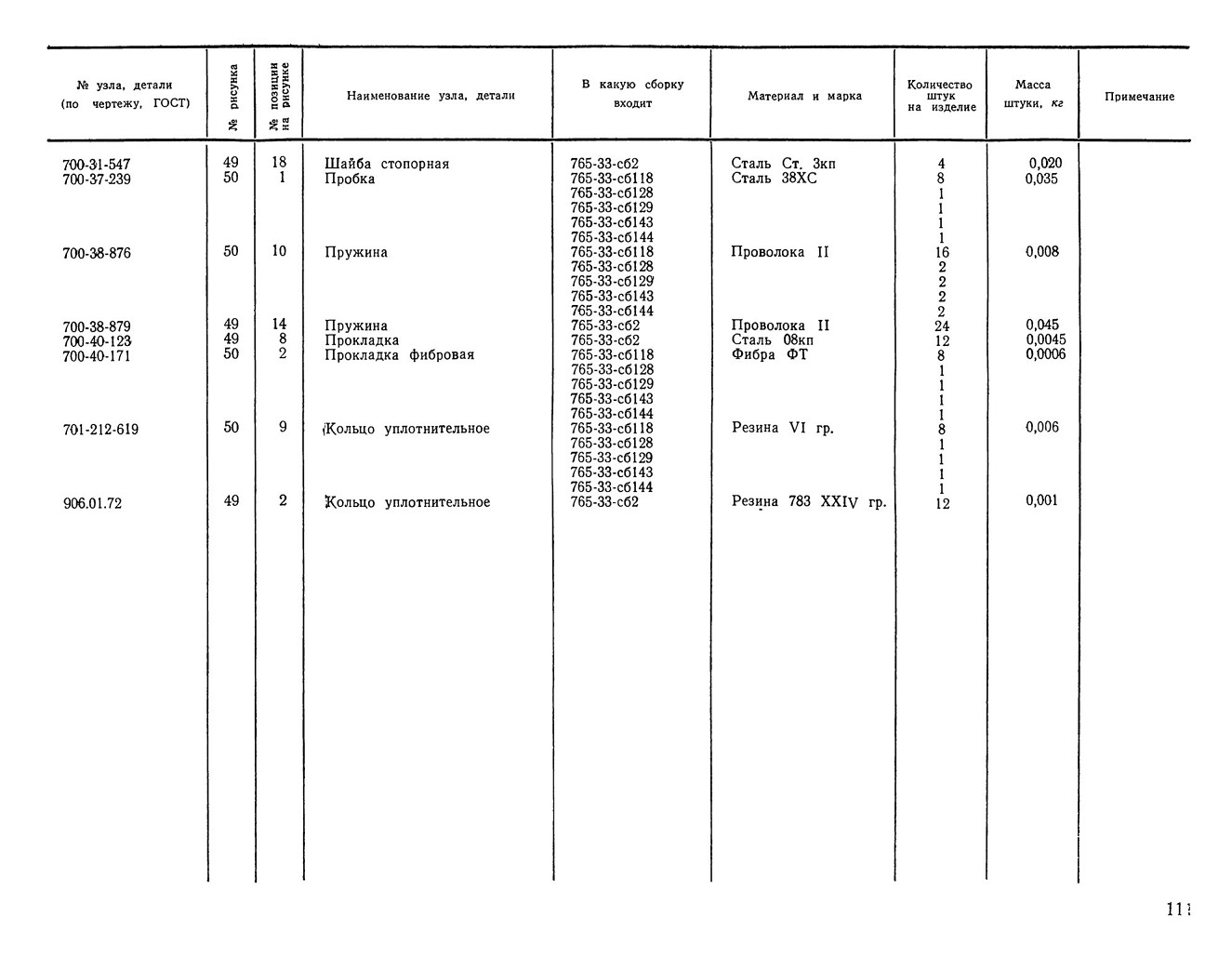

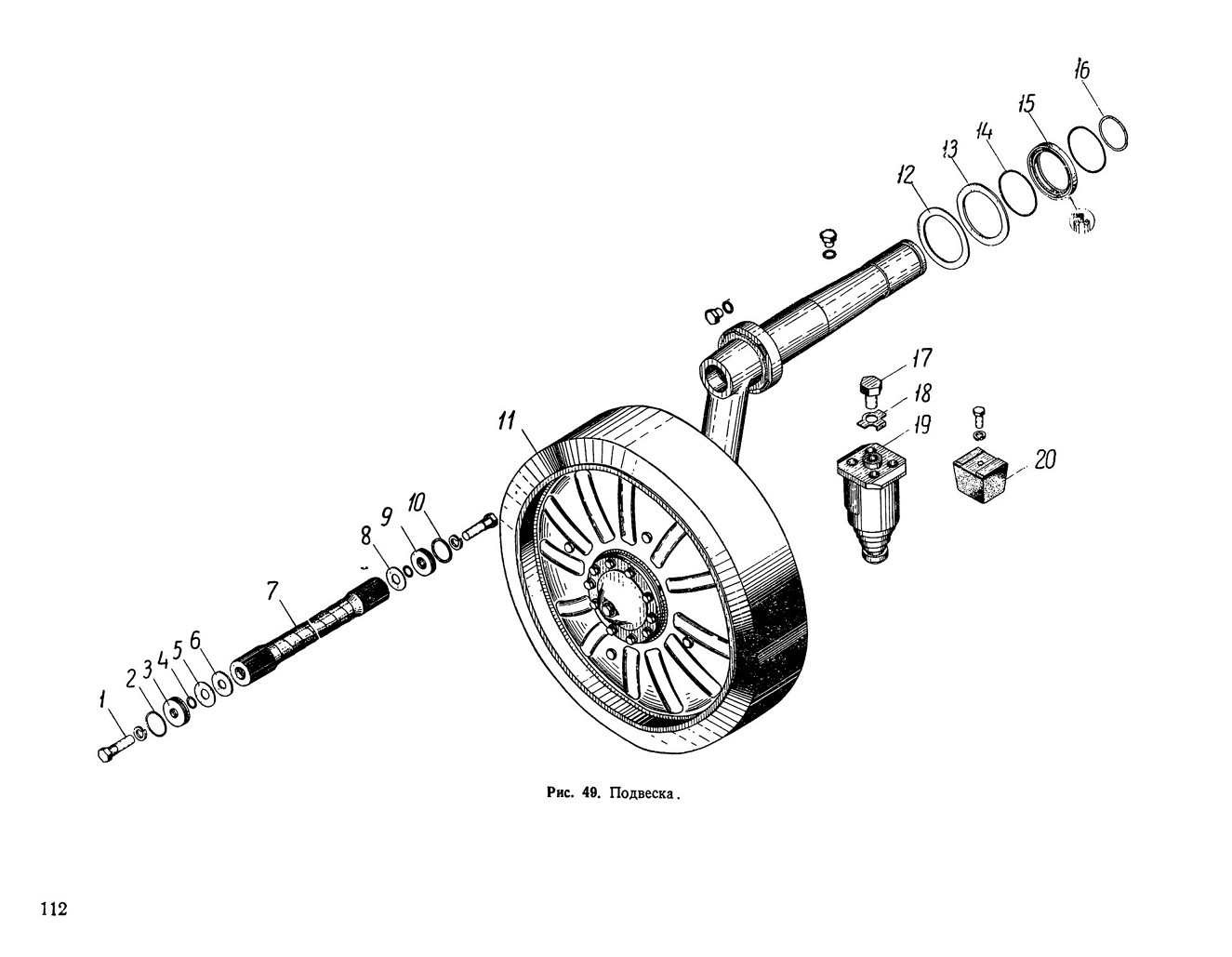

Рис. 49. Подвеска.

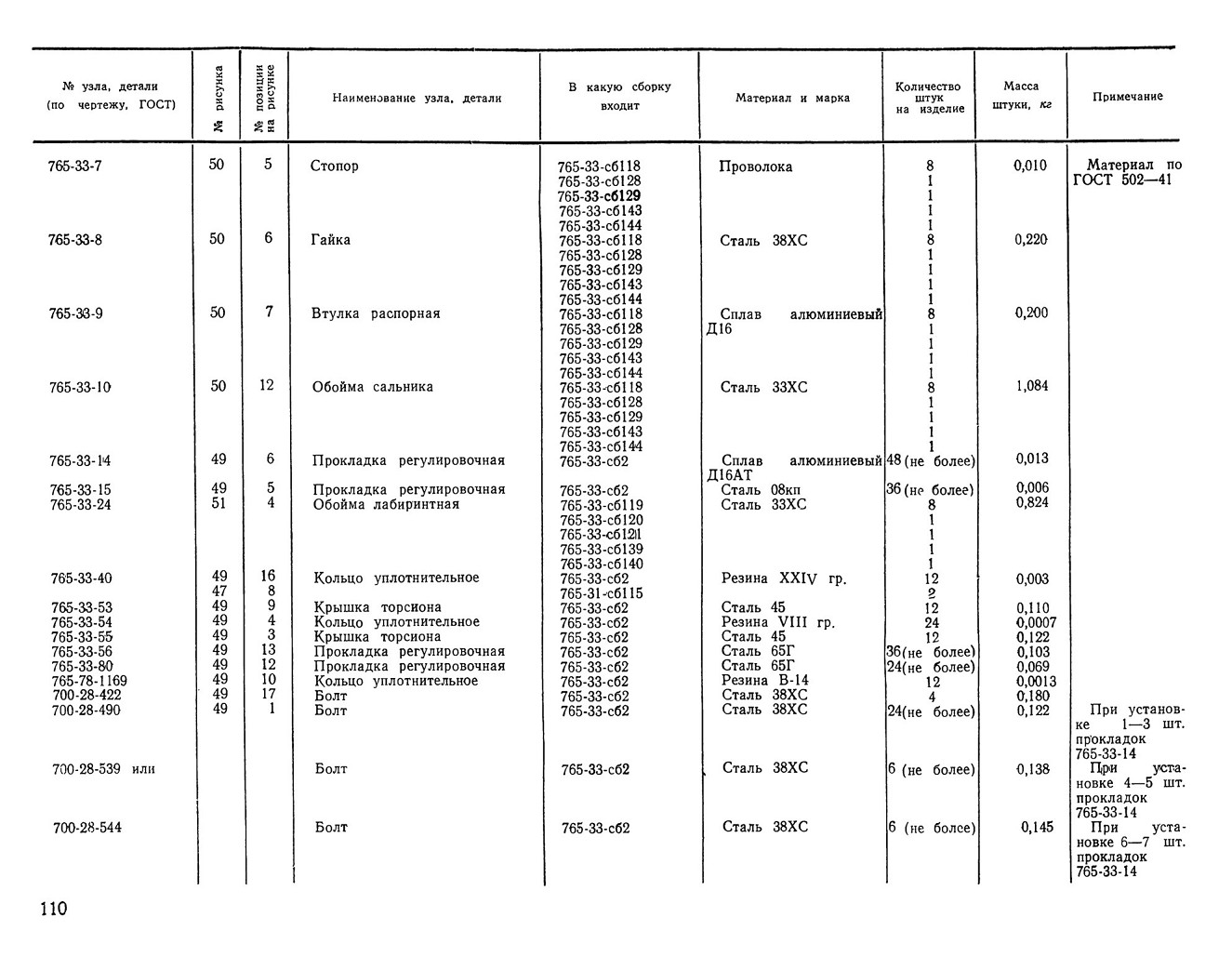

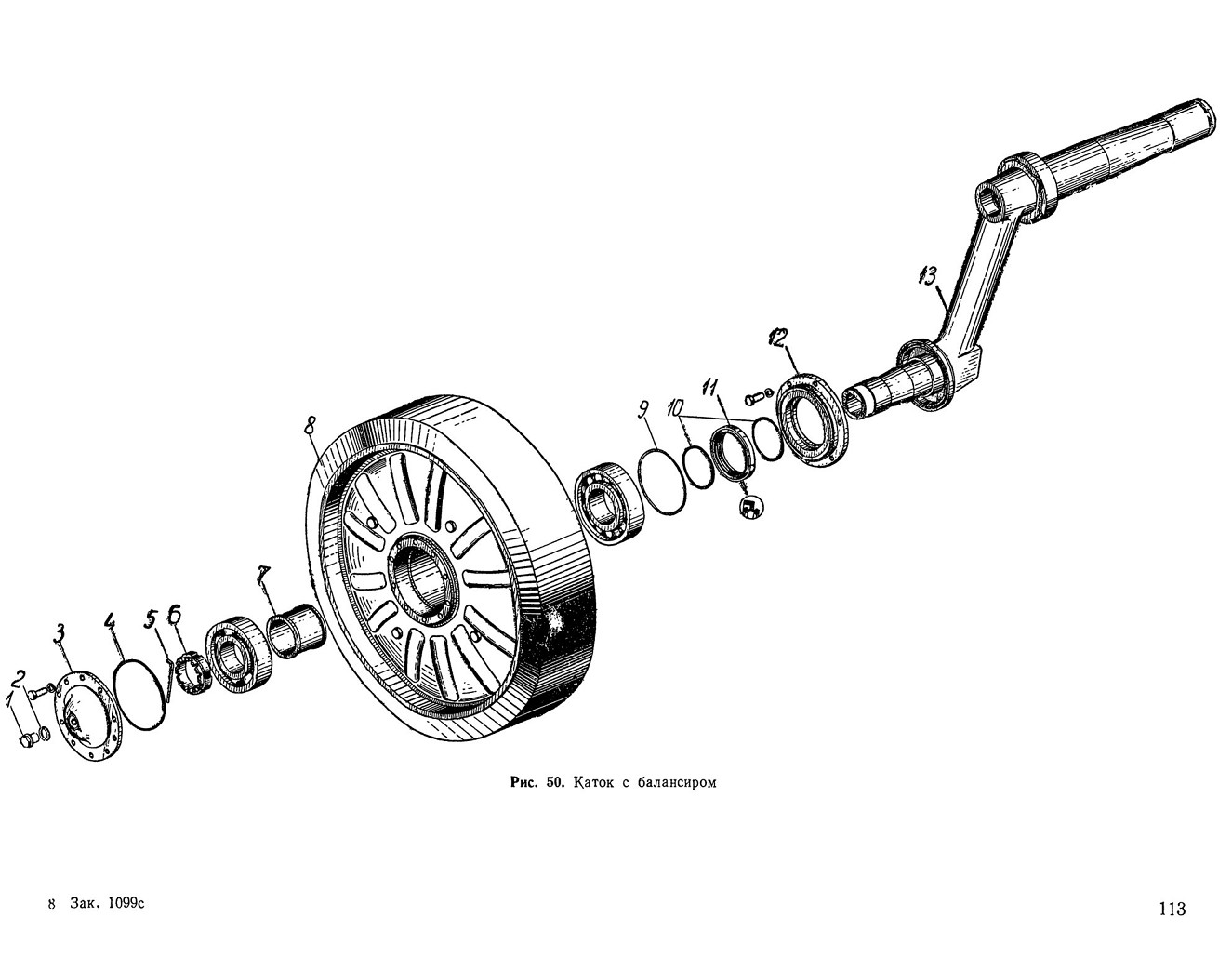

Рис. 50. Каток с балансиром

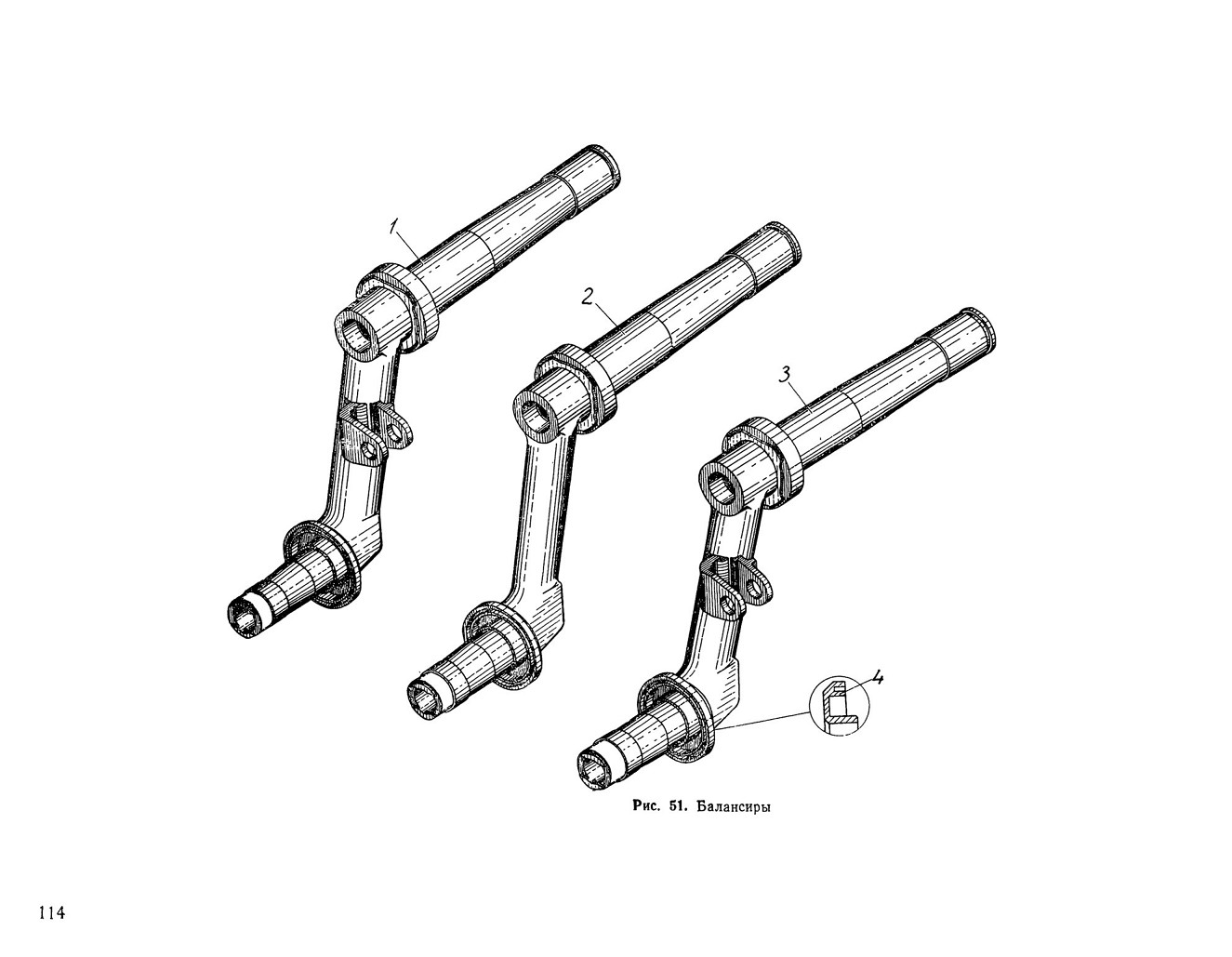

Рис 51. Балансиры

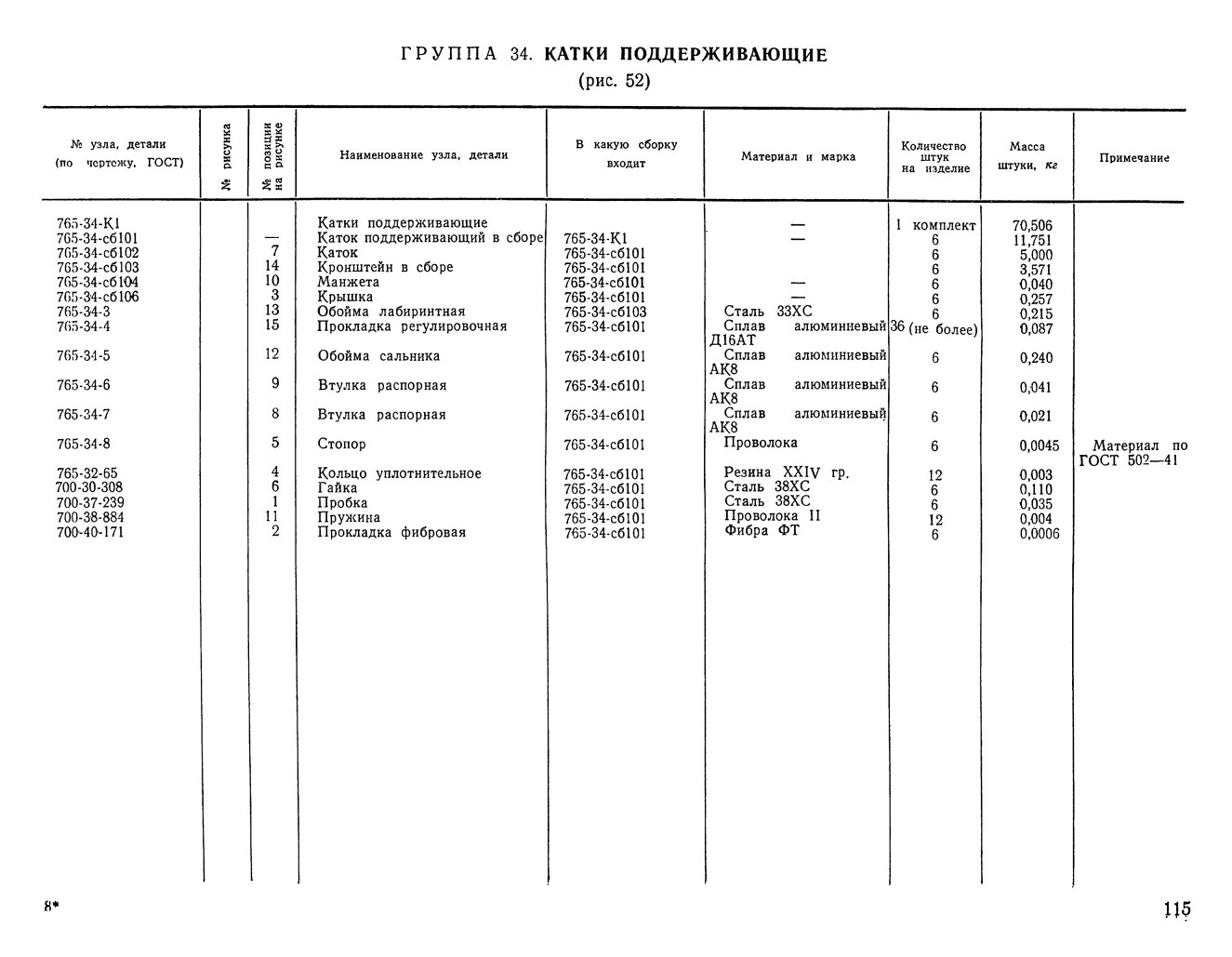

ГРУППА 34. КАТКИ ПОДДЕРЖИВАЮЩИЕ

(рис. 52)

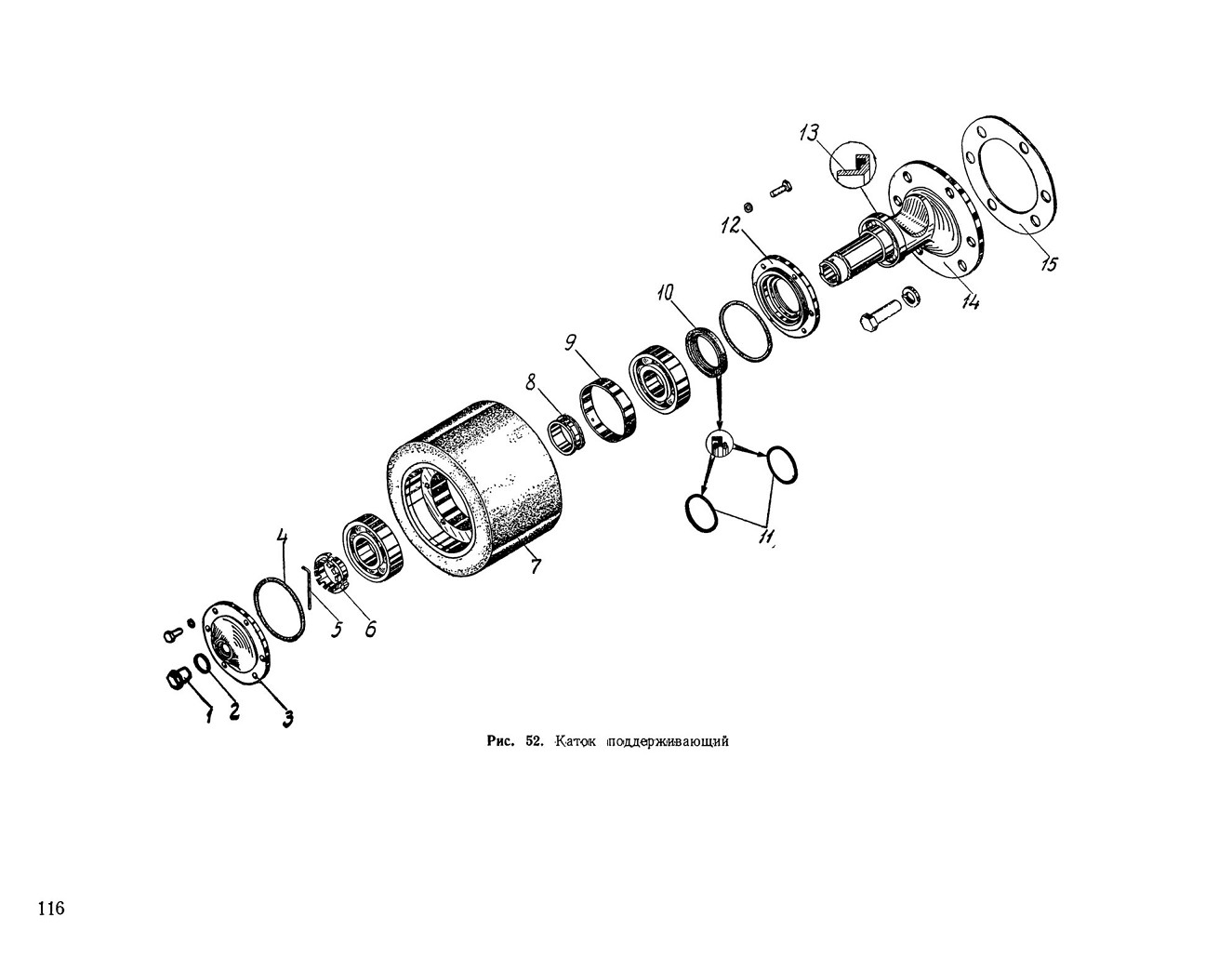

Рис. 52. Каток поддерживающий

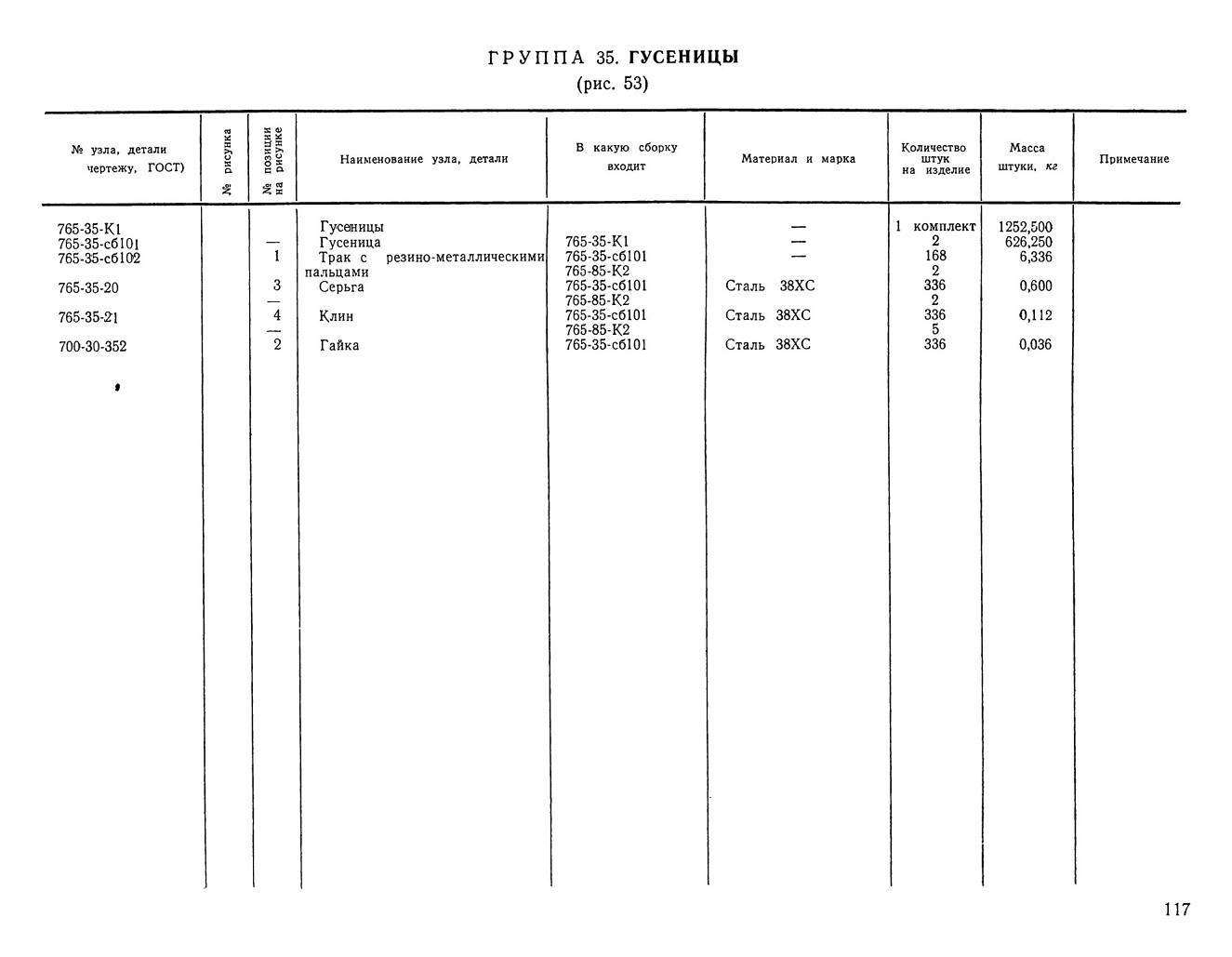

ГРУППА 35. ГУСЕНИЦЫ (рис. 53)

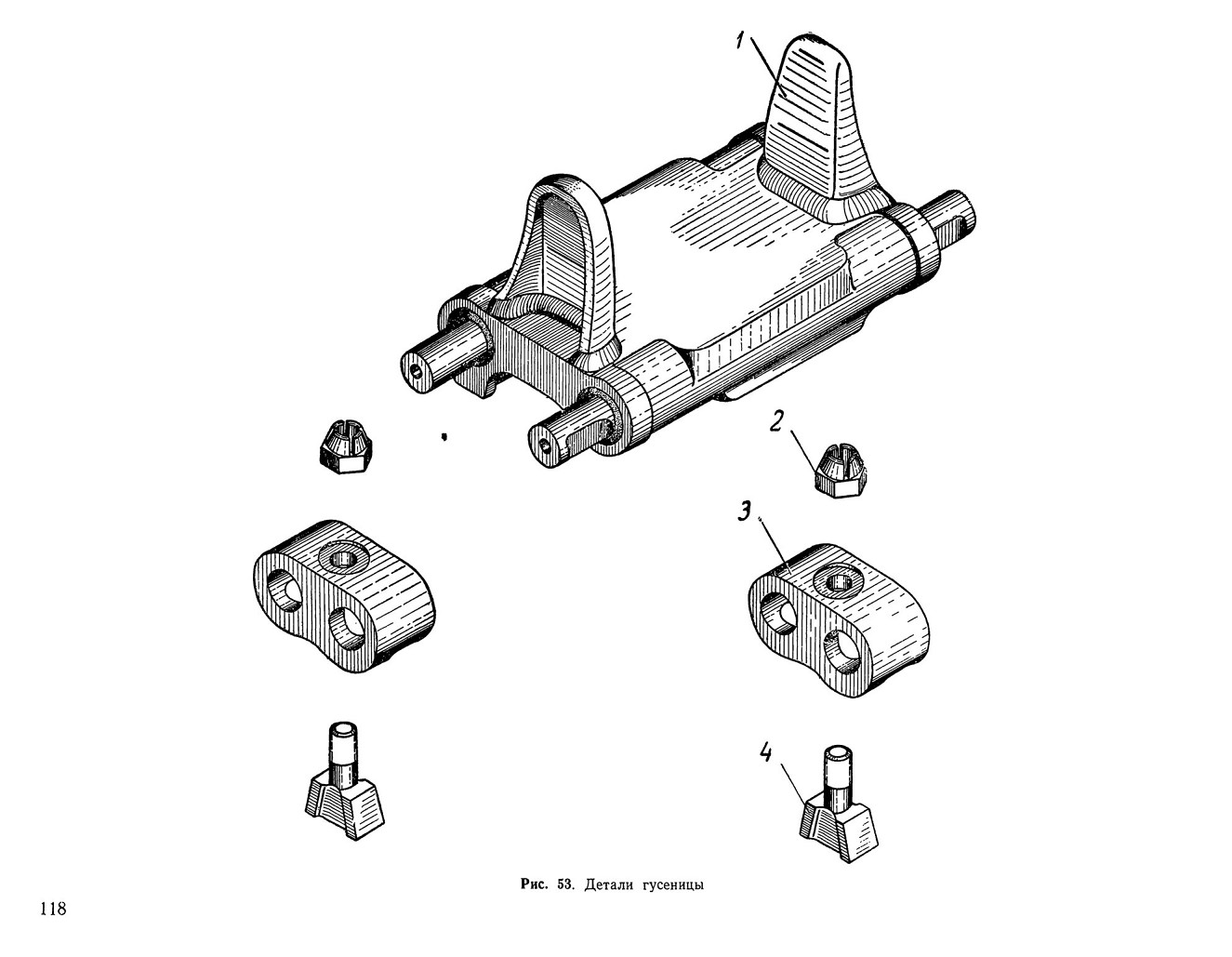

Рис. 53. Детали гусеницы

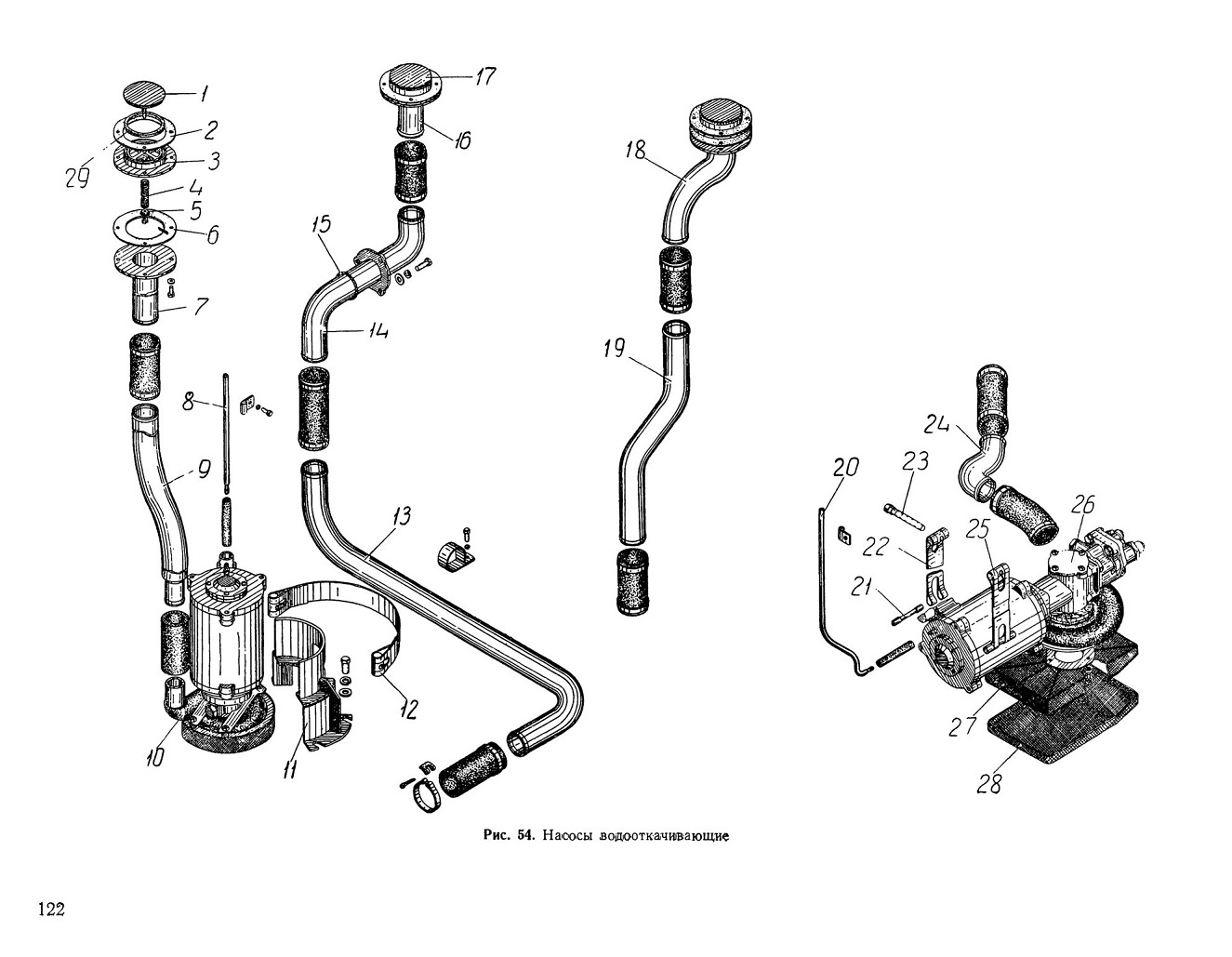

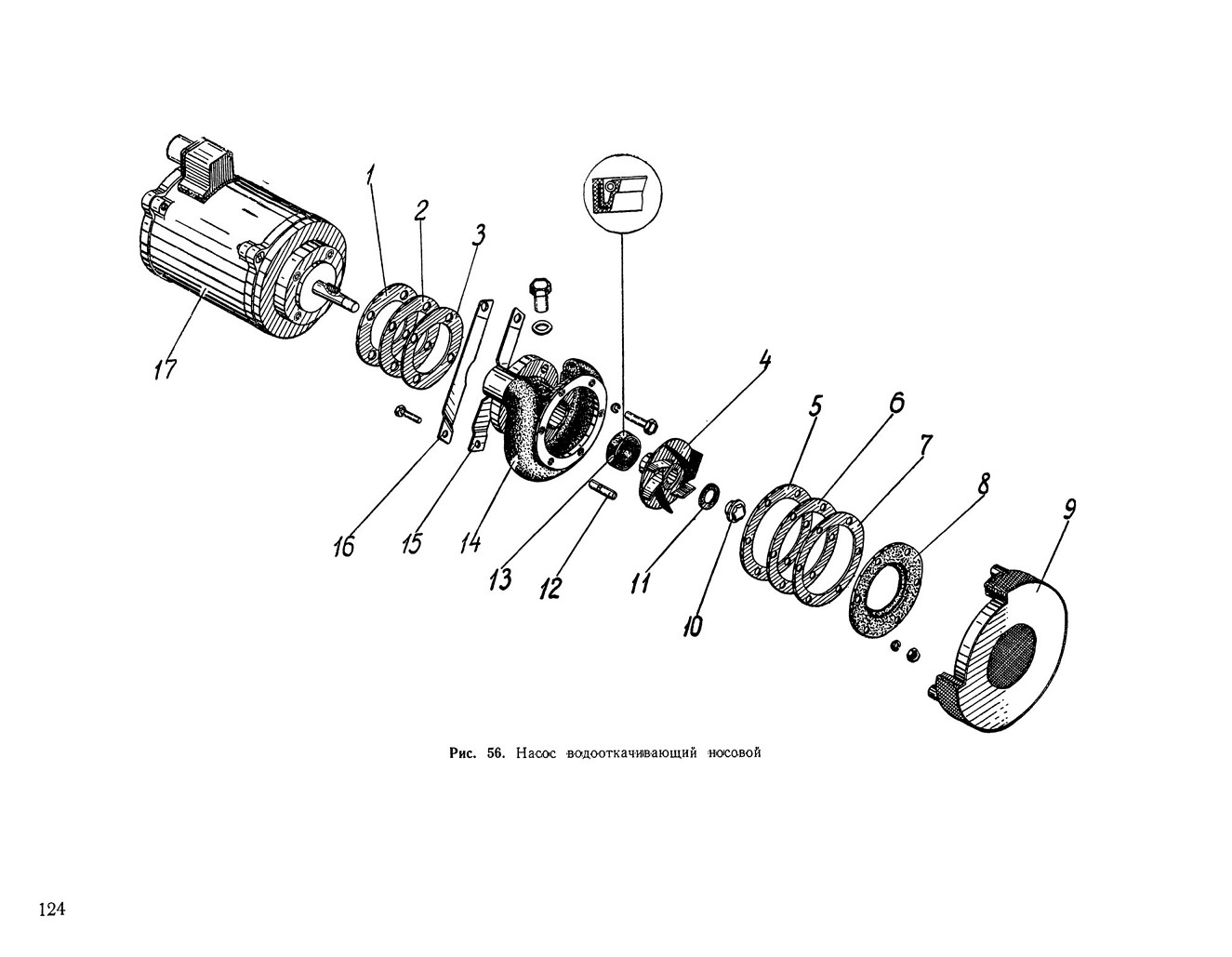

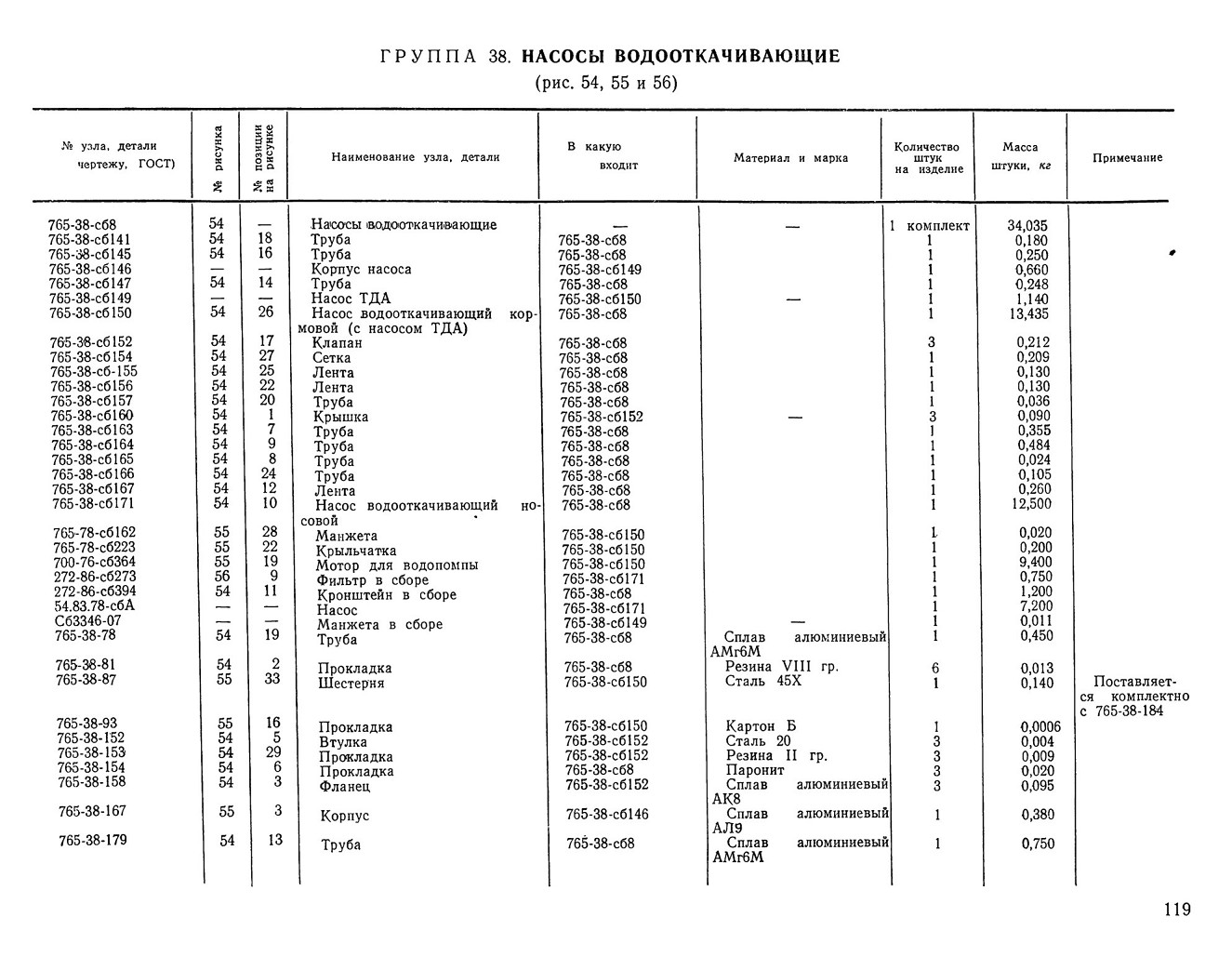

ГРУППА 38. НАСОСЫ ВОДООТКАЧИВАЮЩИЕ

(рис. 54, 55 и 56)

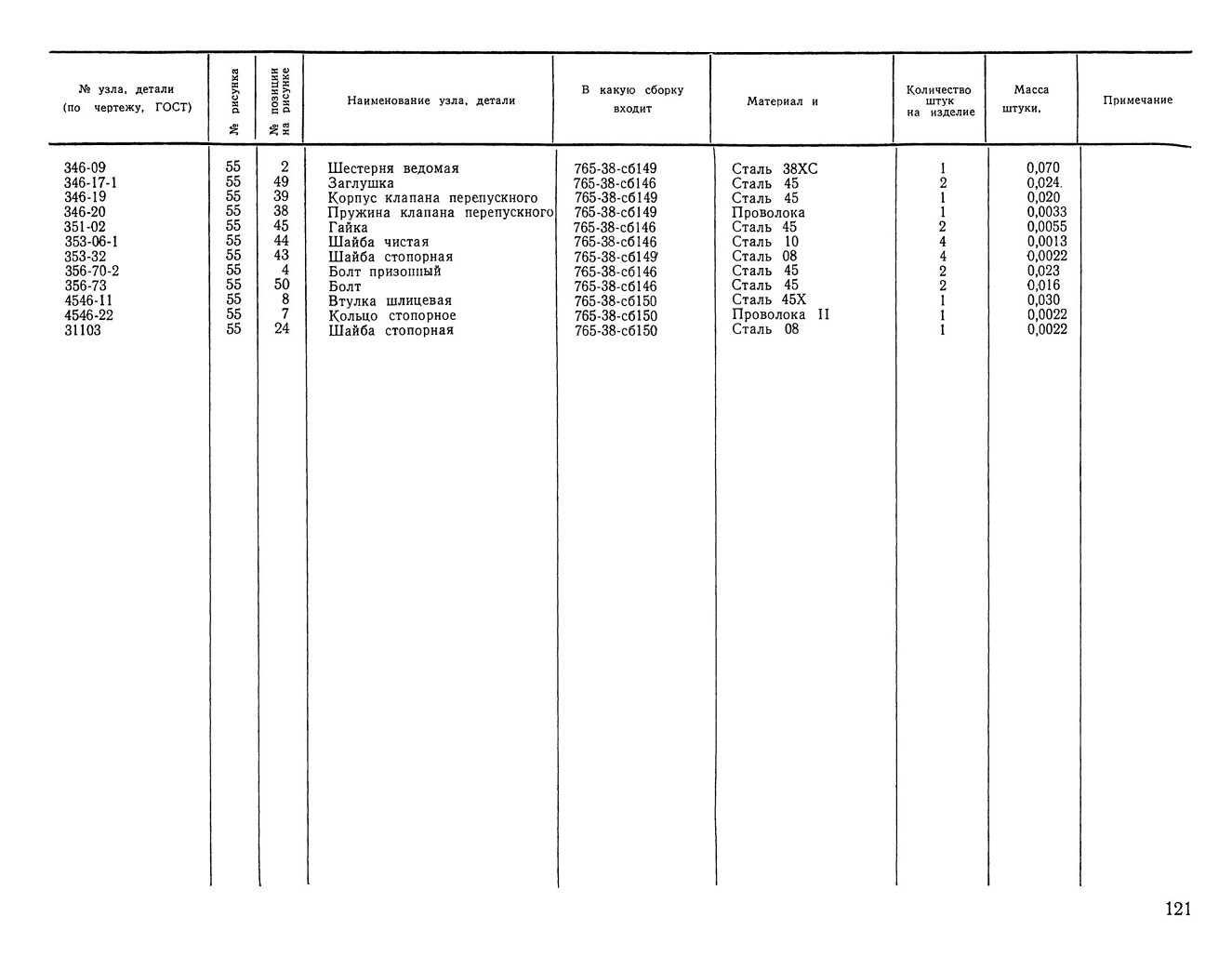

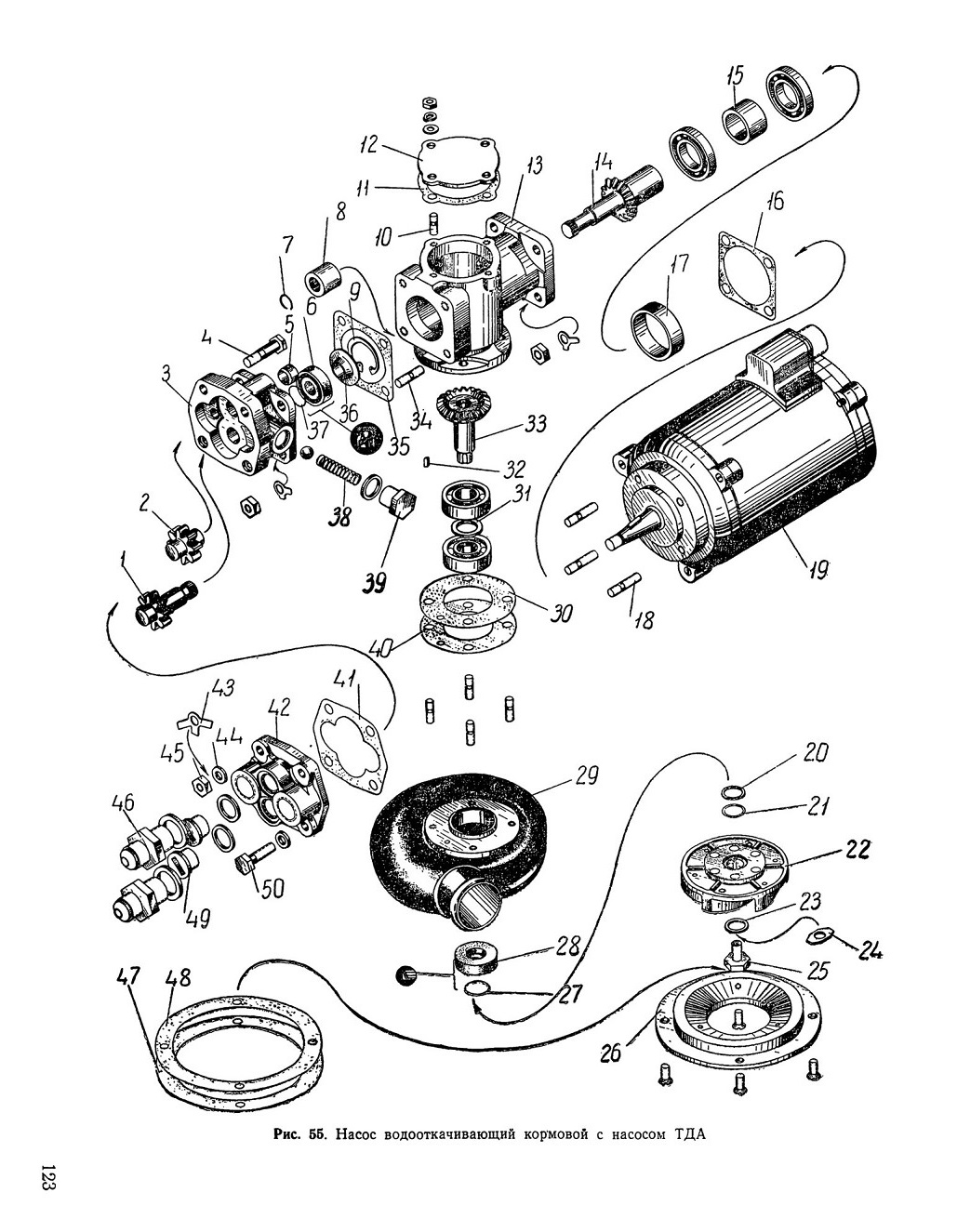

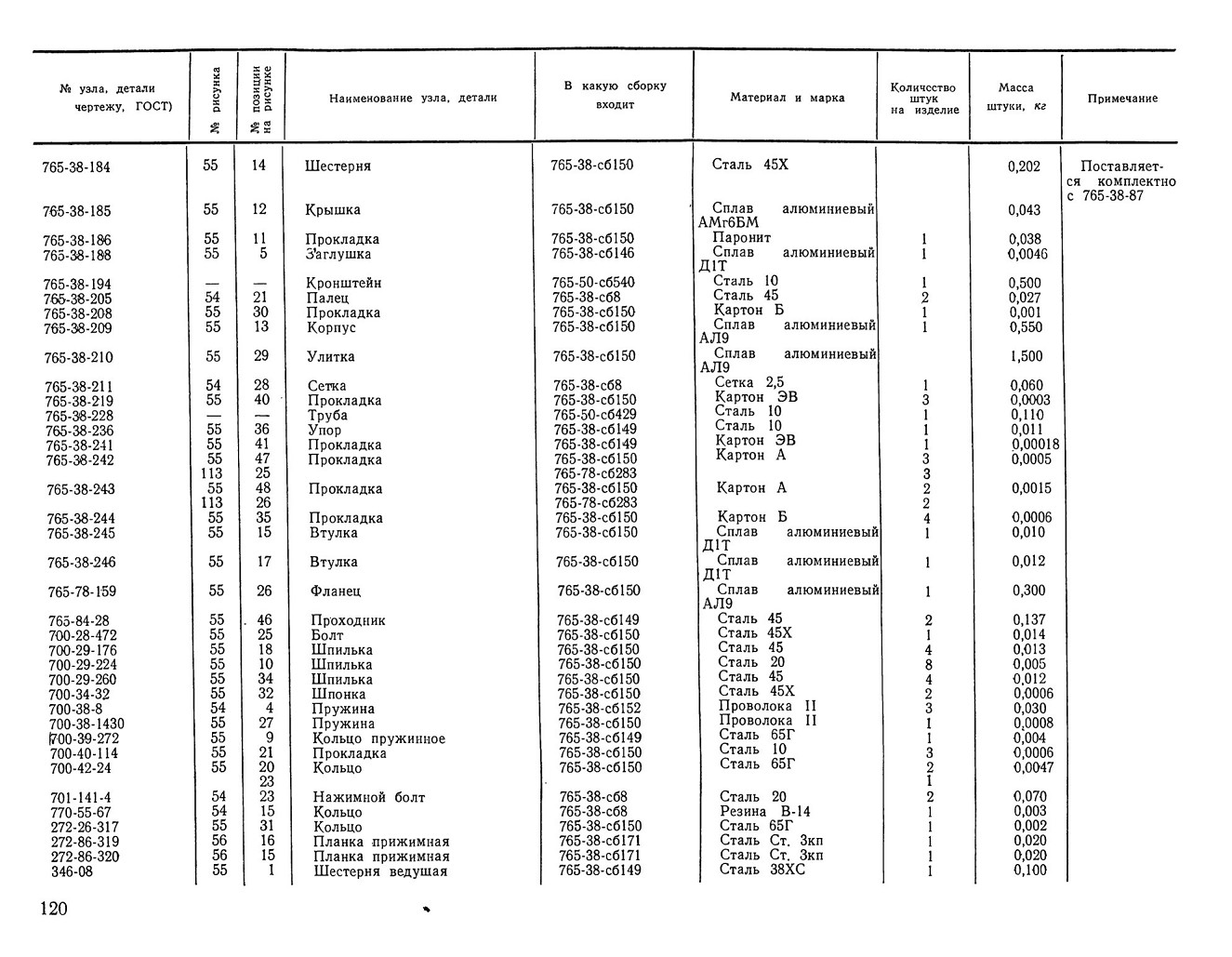

Рис. 55. Насос водооткачивающий кормовой с насосом ТДА

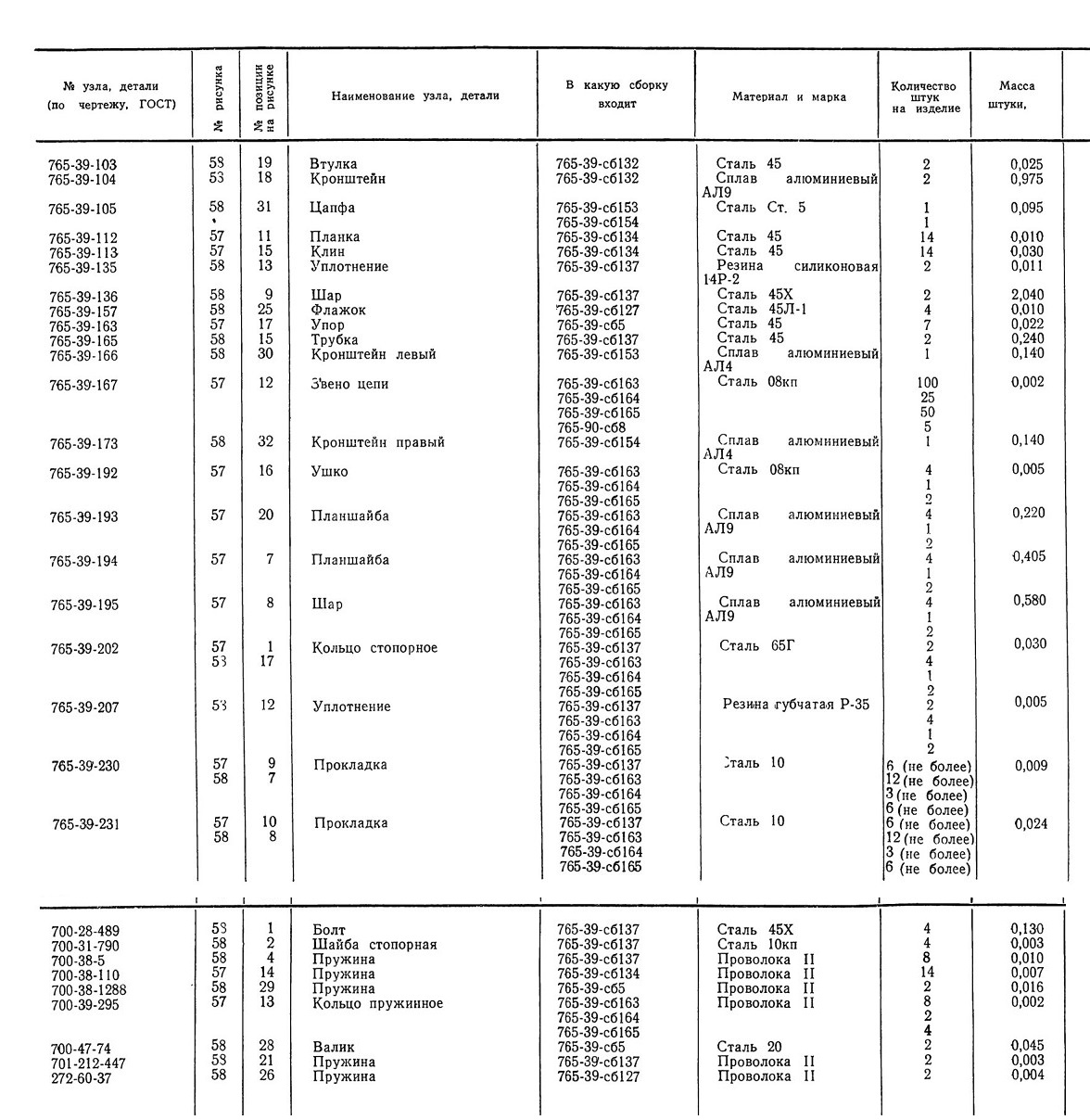

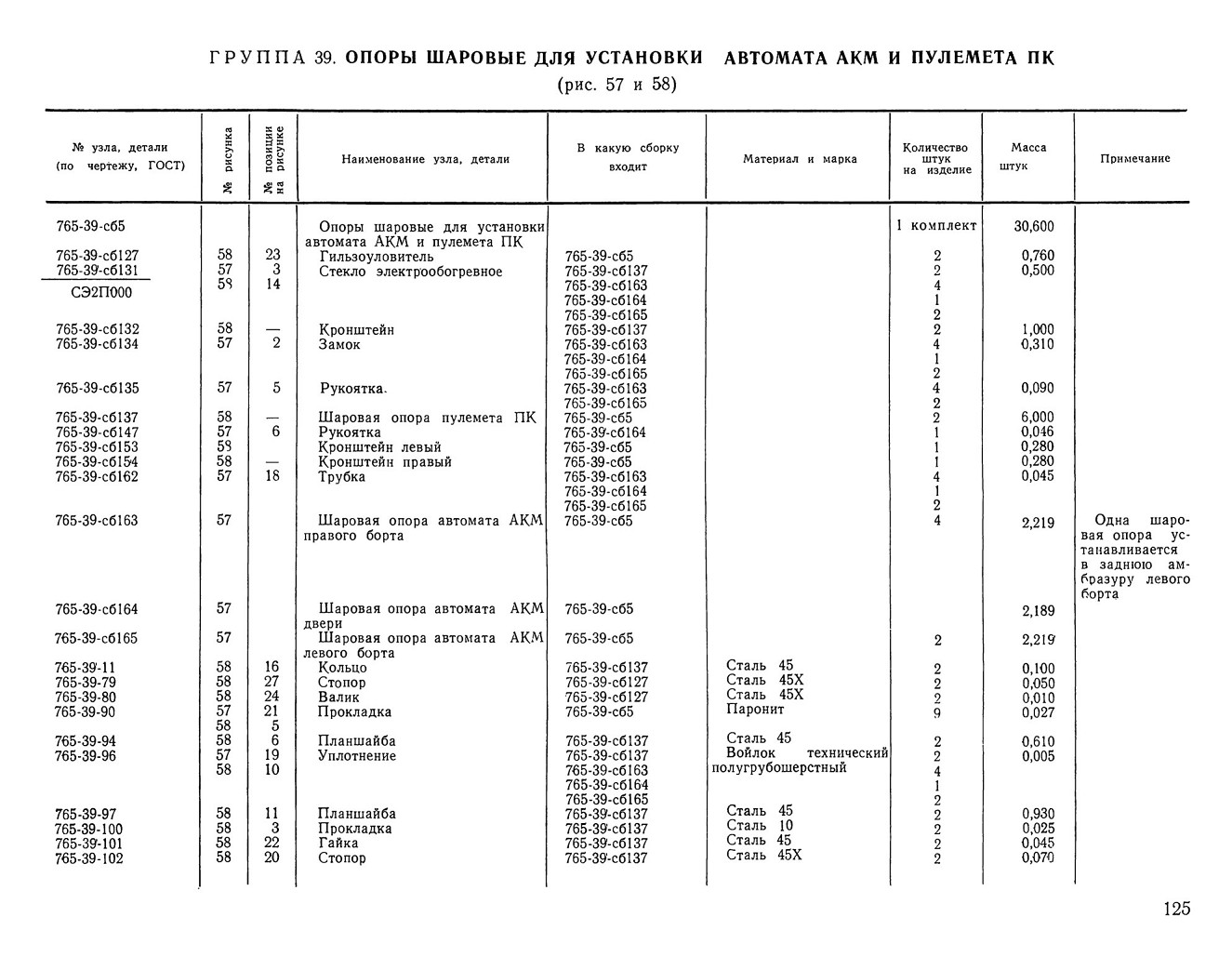

ГРУППА 39. ОПОРЫ ШАРОВЫЕ ДЛЯ УСТАНОВКИ АВТОМАТА АКМ И ПУЛЕМЕТА ПК

(рис. 57 и 58)

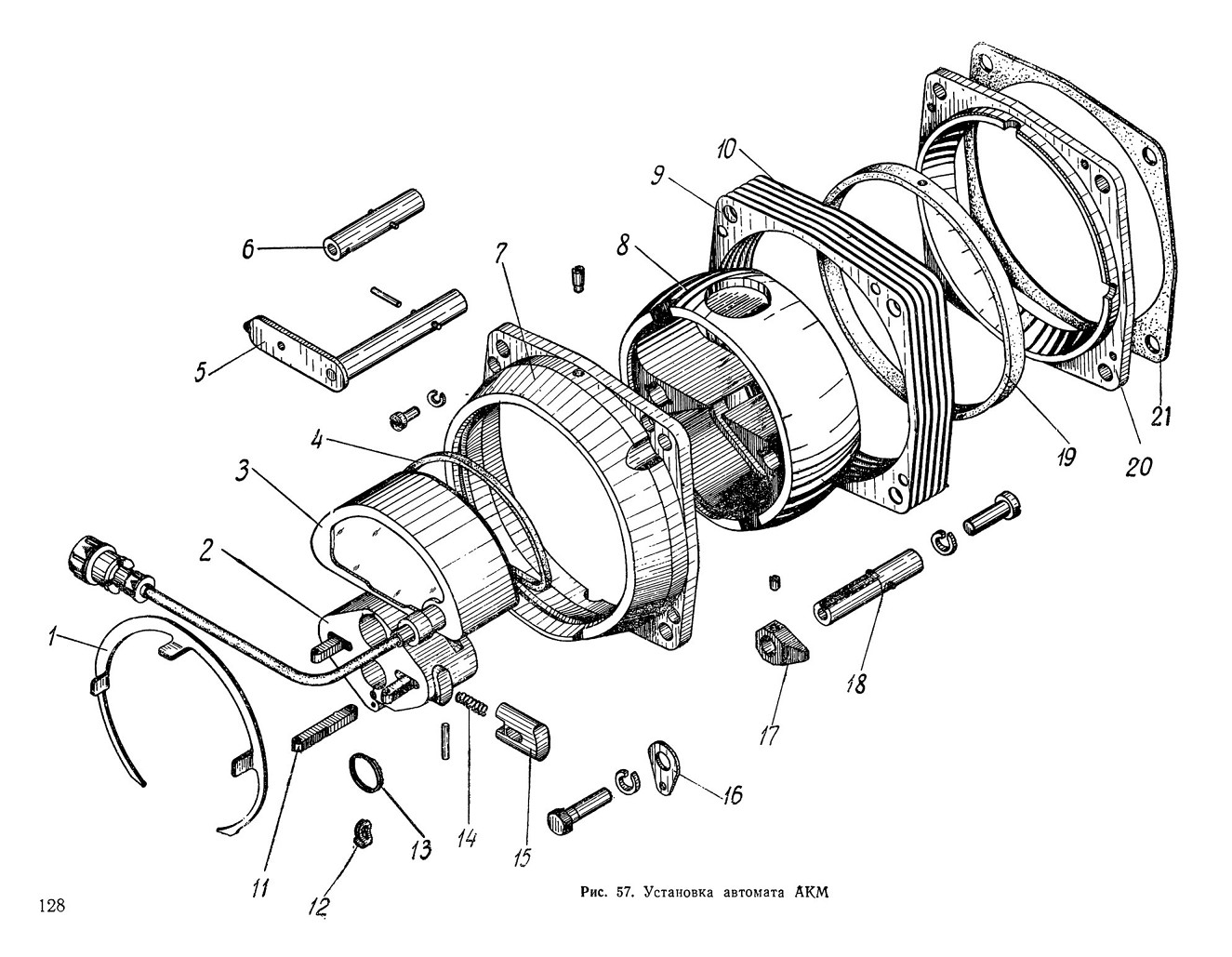

Рис. 57. Установка автомата АКМ

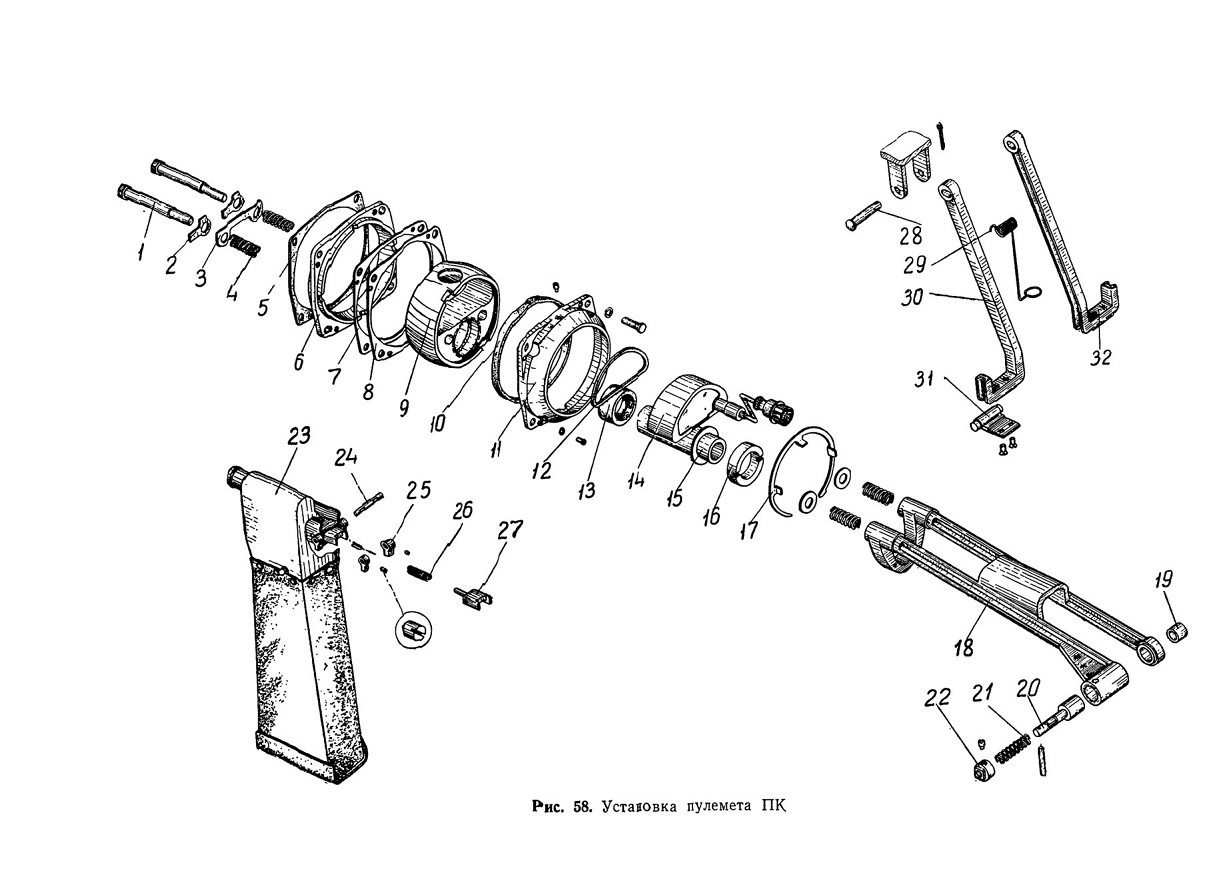

Рис. 58. Установка пулемета ПК

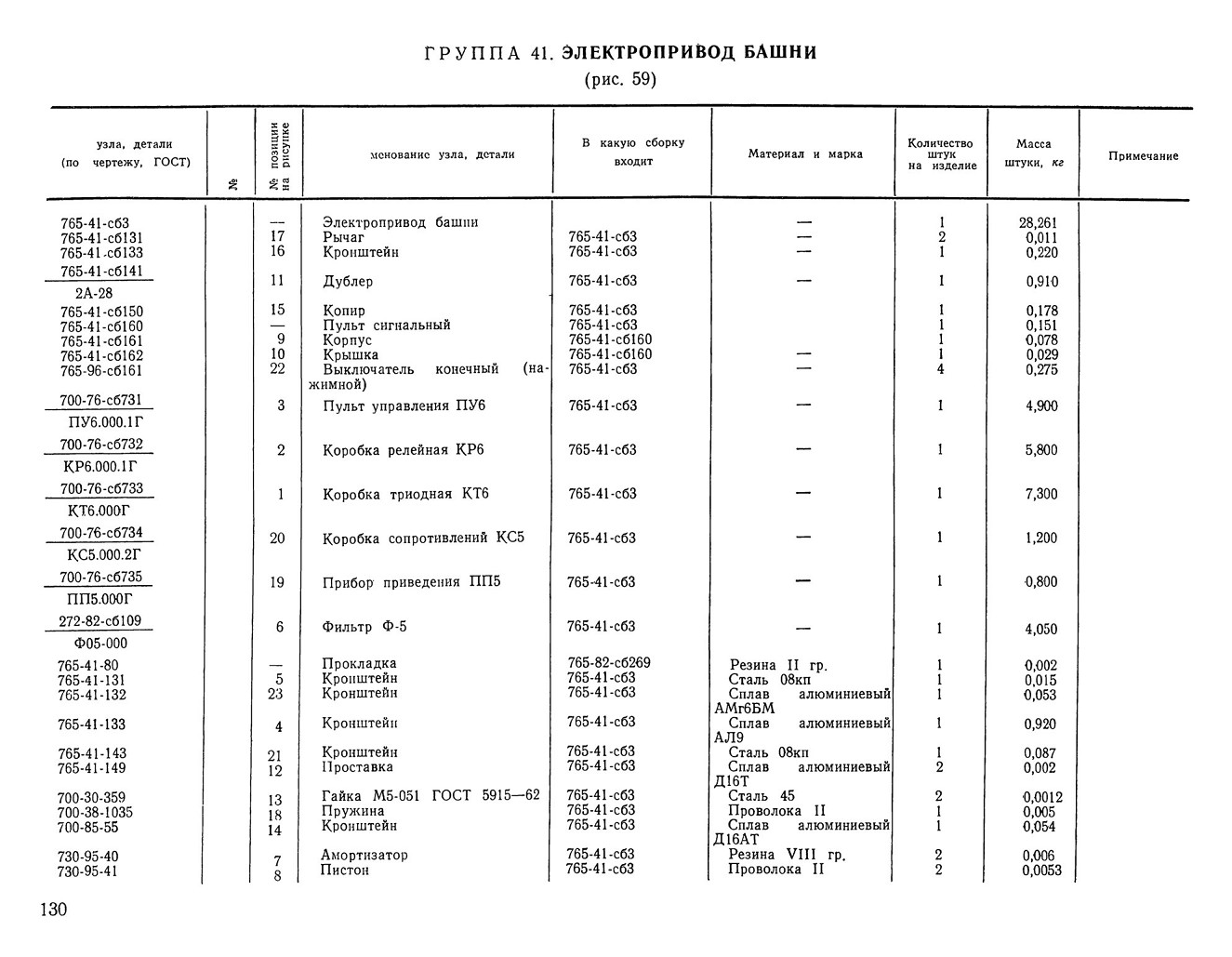

ГРУППА 41. ЭЛЕКТРОПРИВОД БАШНИ

(рис. 59)

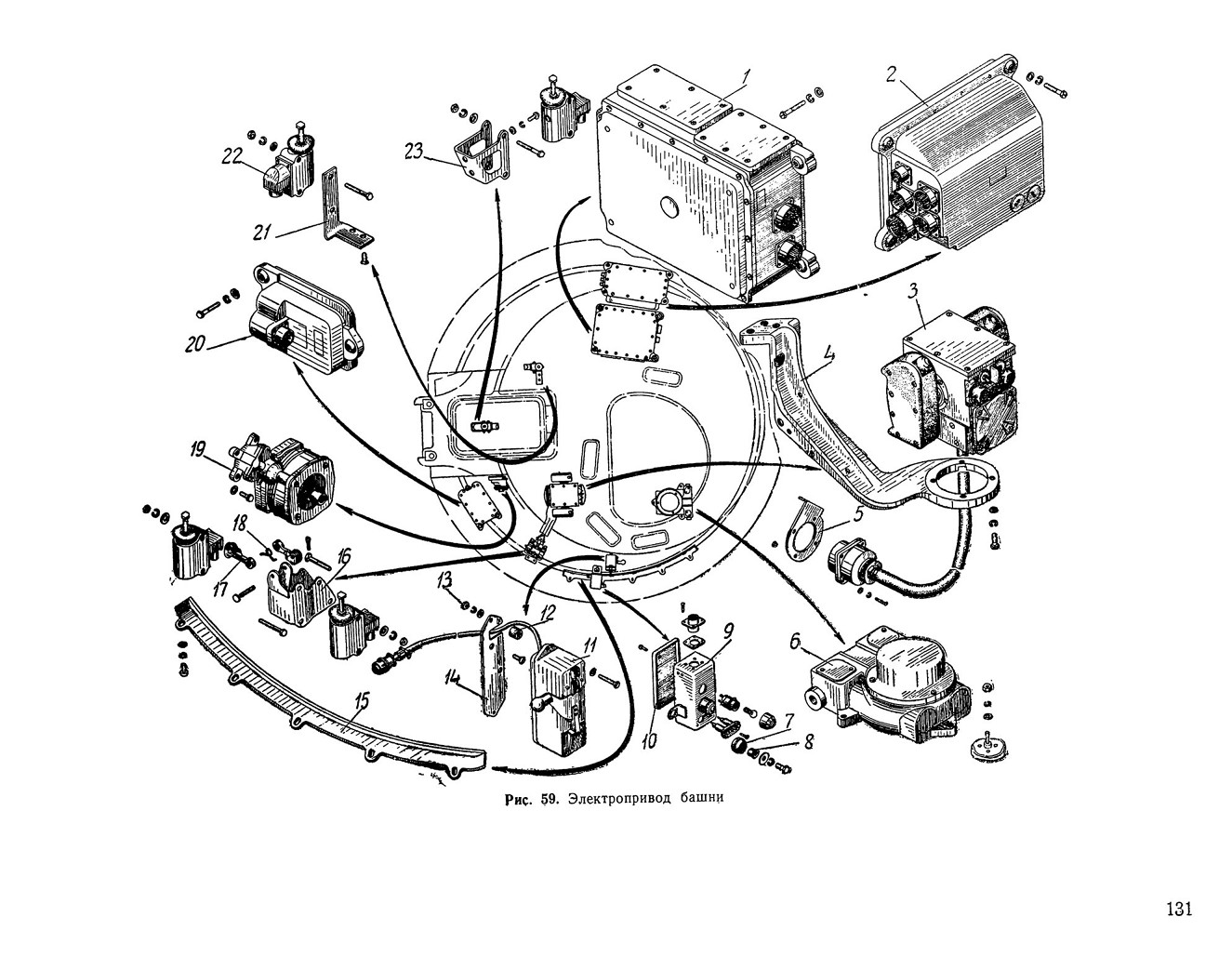

Рис. 59. Электропривод башни

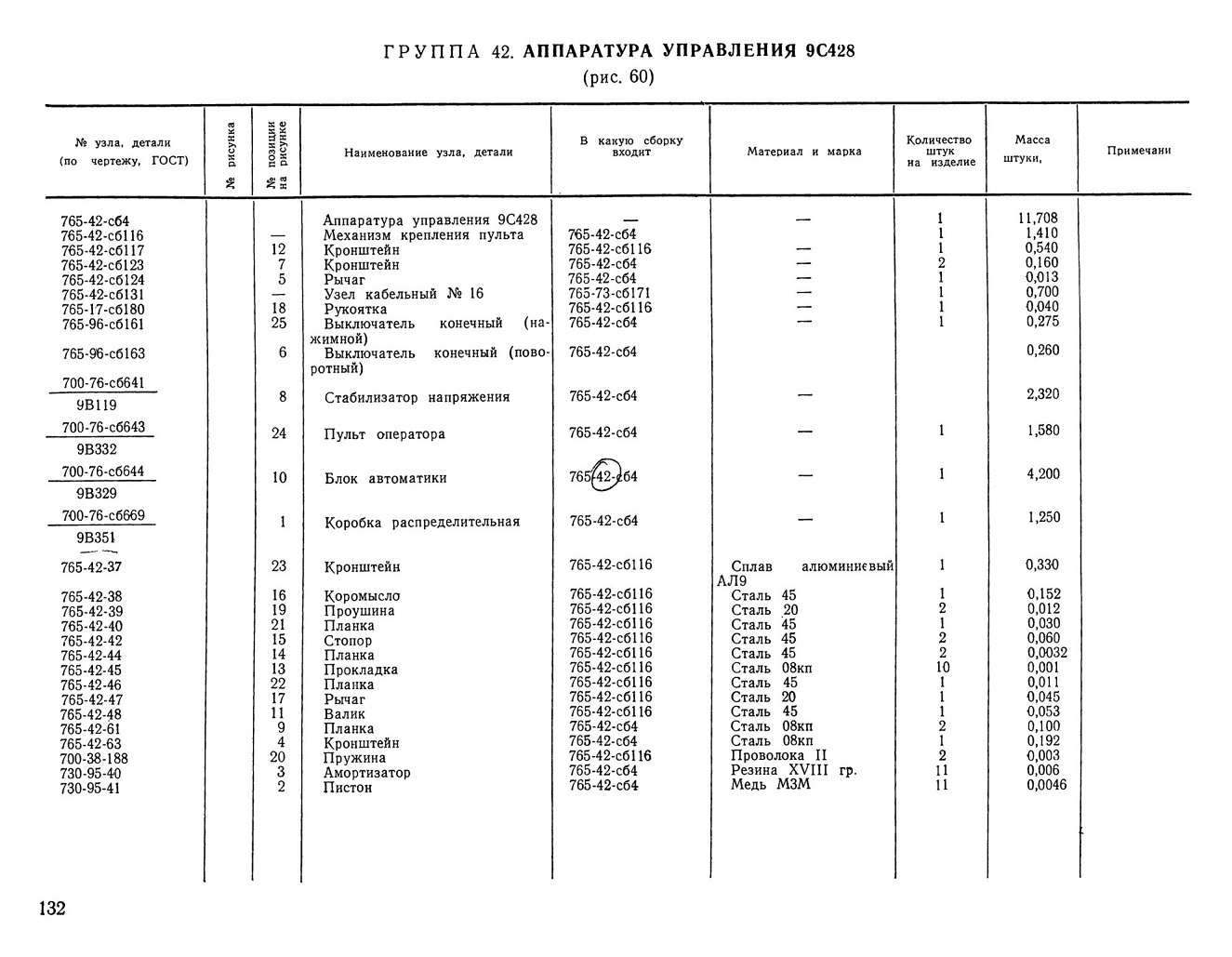

ГРУППА 42. АППАРАТУРА УПРАВЛЕНИЯ 9С428

(рис. 60)

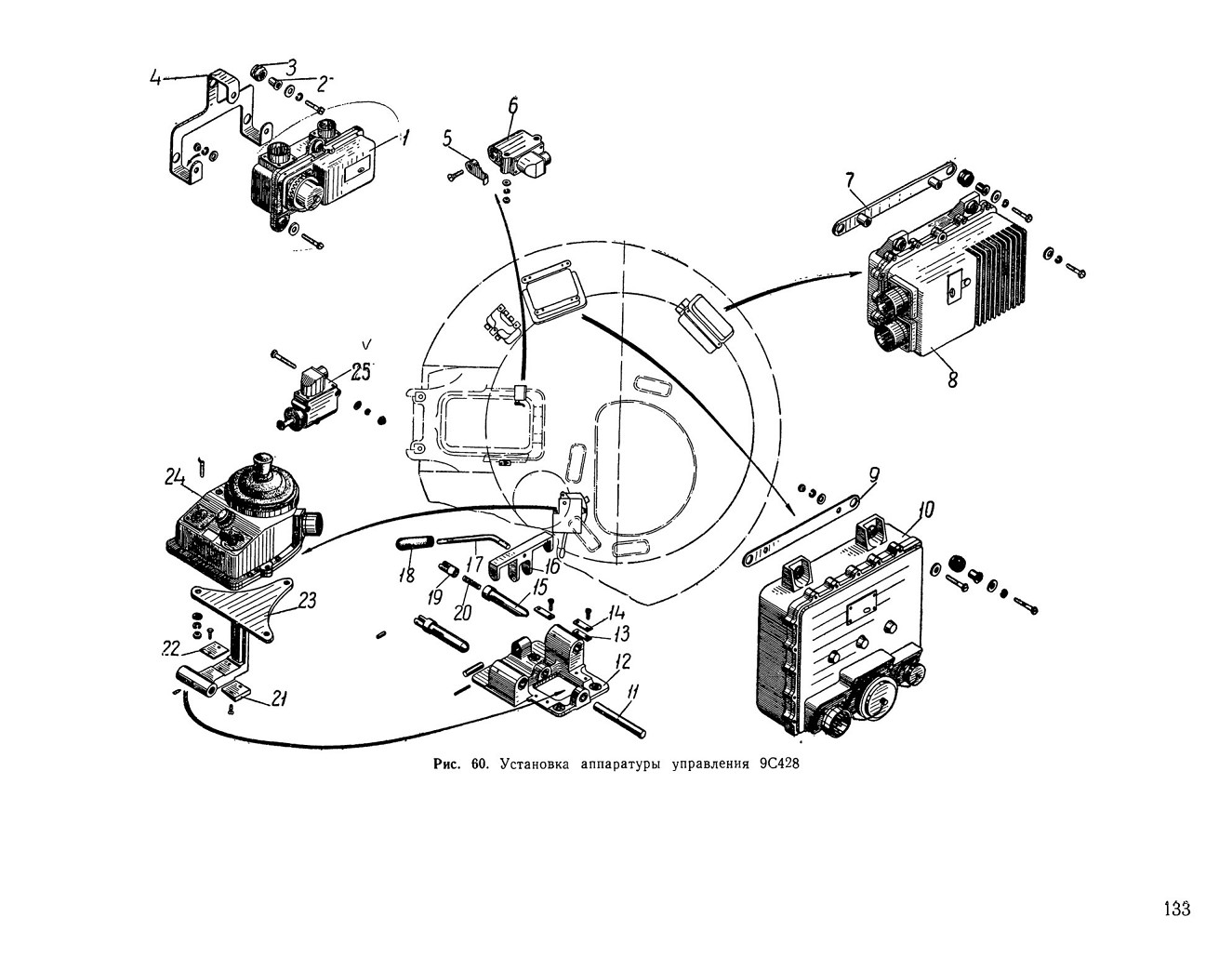

Рис. 60. Установка аппаратуры управления 9С428
