Каталог узлов и деталей боевой машины пехоты БМП-1 (1971 год) - часть 2

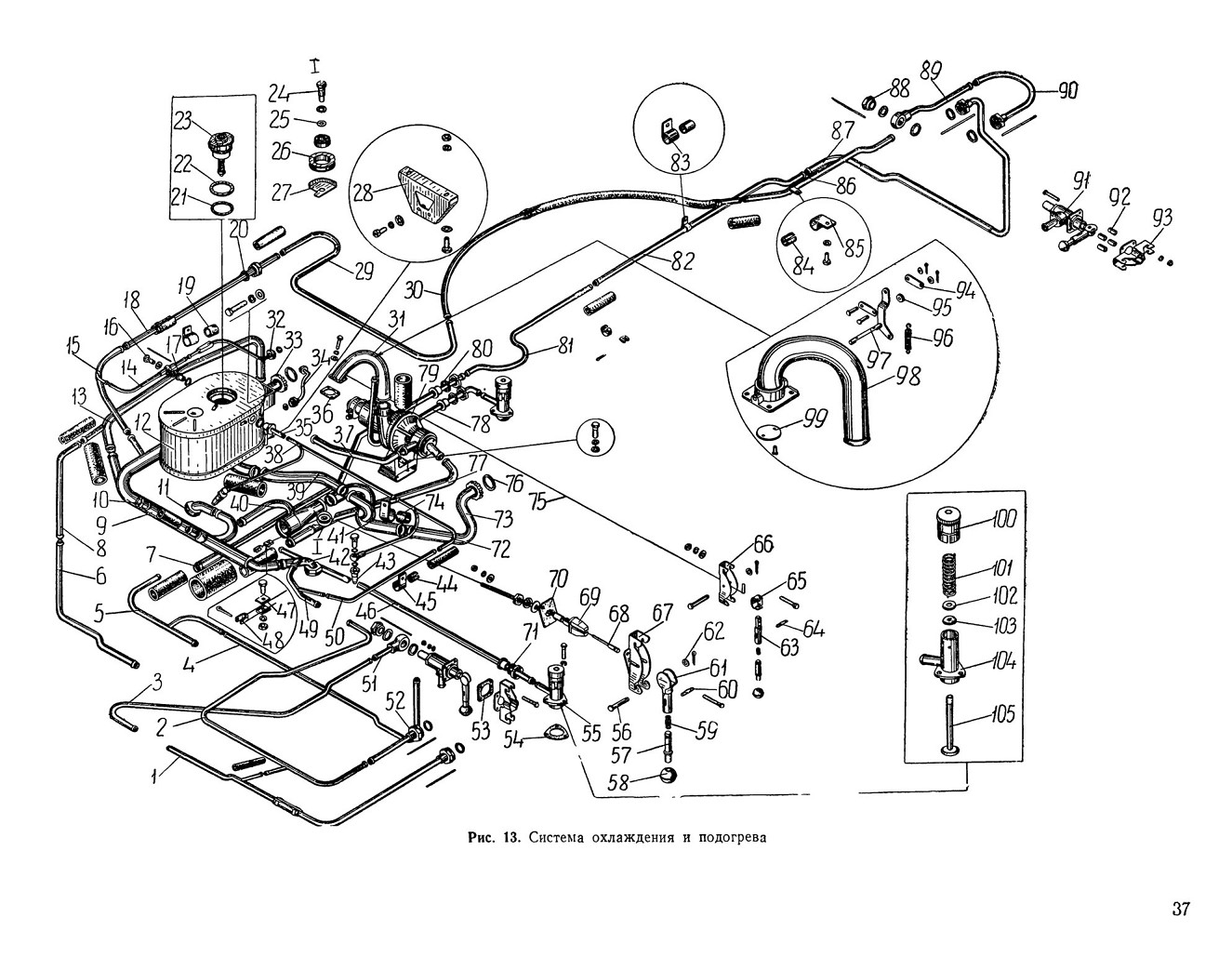

Рис. 13. Система охлаждения и подогрева

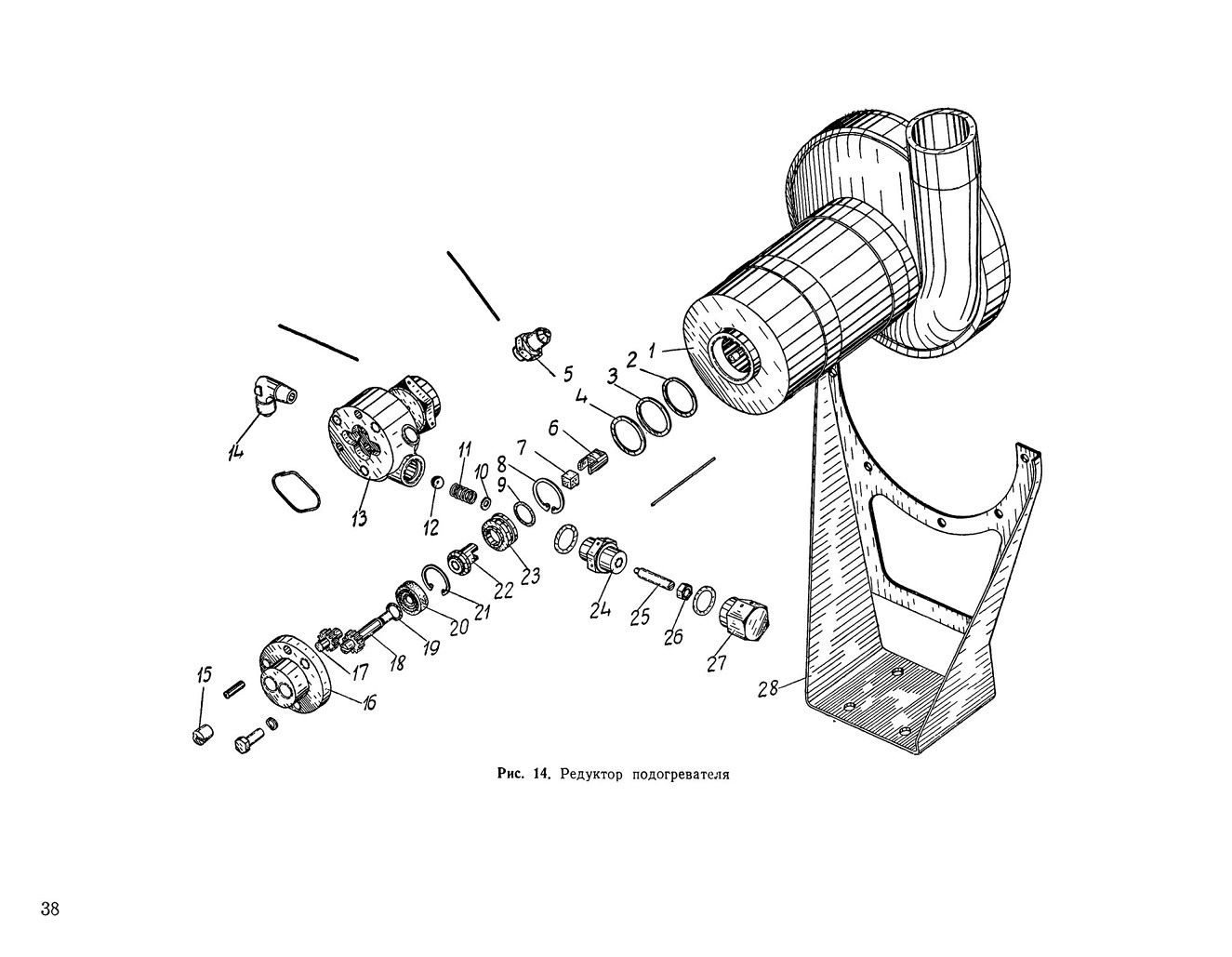

Рис. 14. Редуктор подогревателя

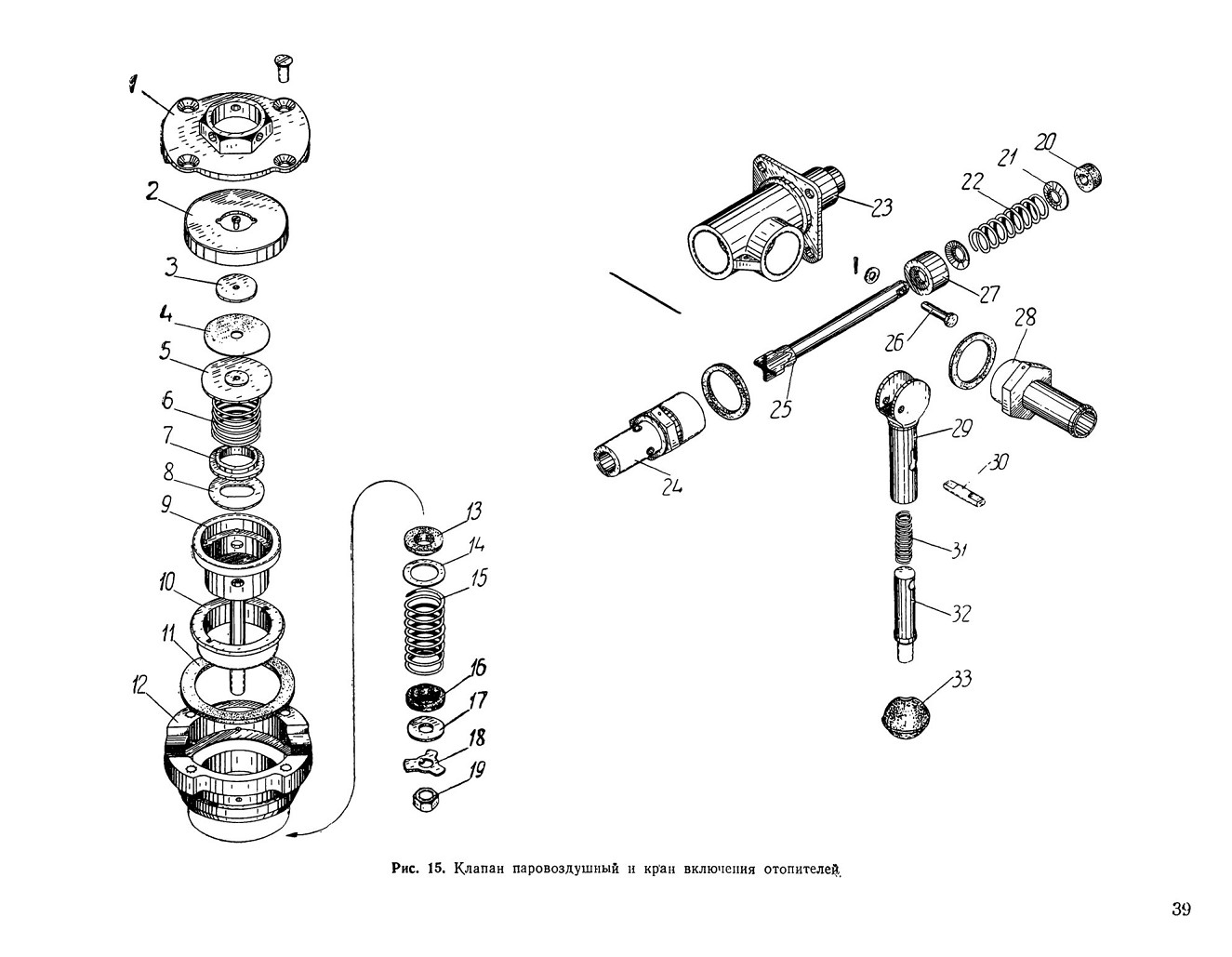

Рис. 15. Клапан паровоздушный и кран включения отопителей

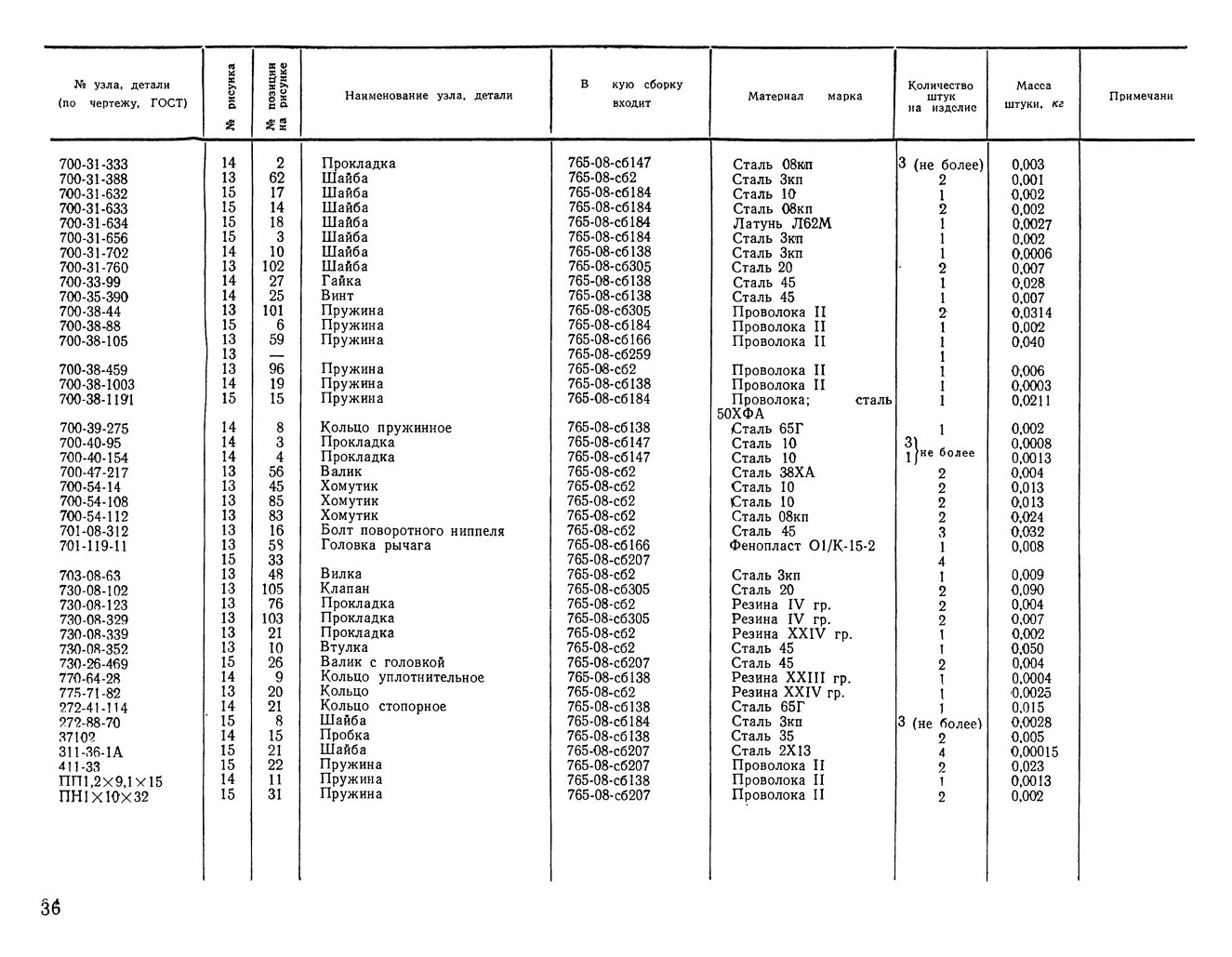

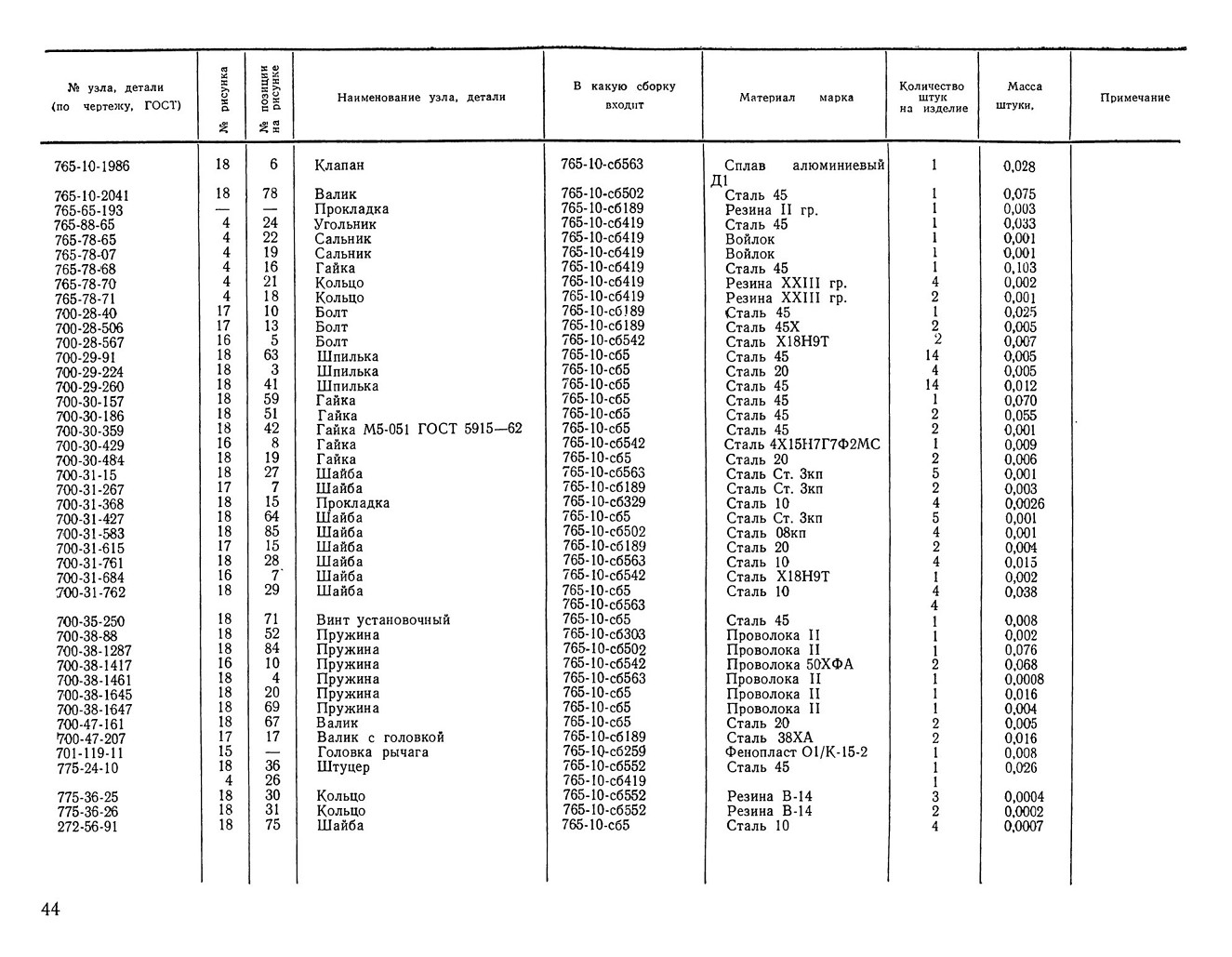

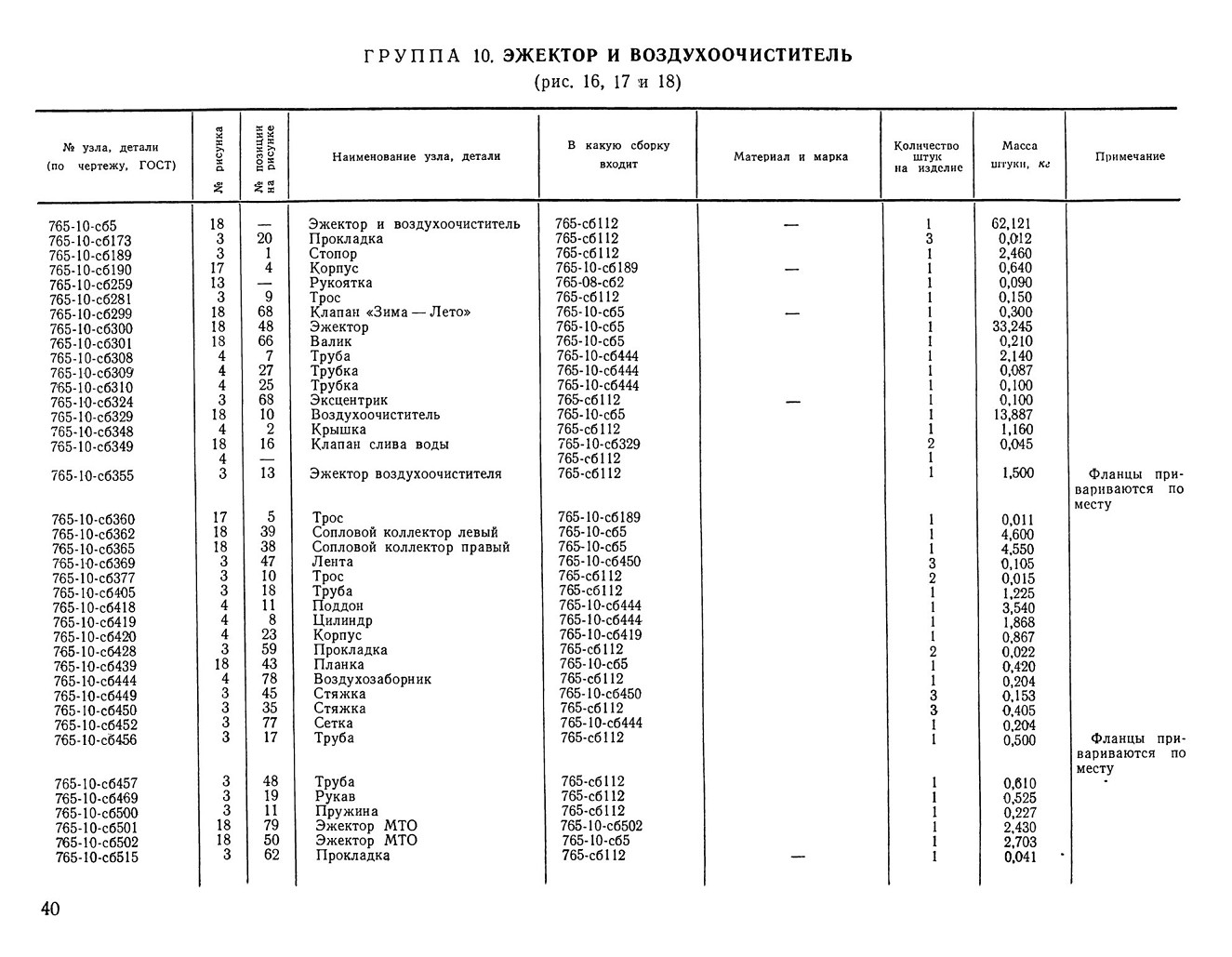

ГРУППА 10. ЭЖЕКТОР И ВОЗДУХООЧИСТИТЕЛЬ

(рис. 16, 17 и 18)

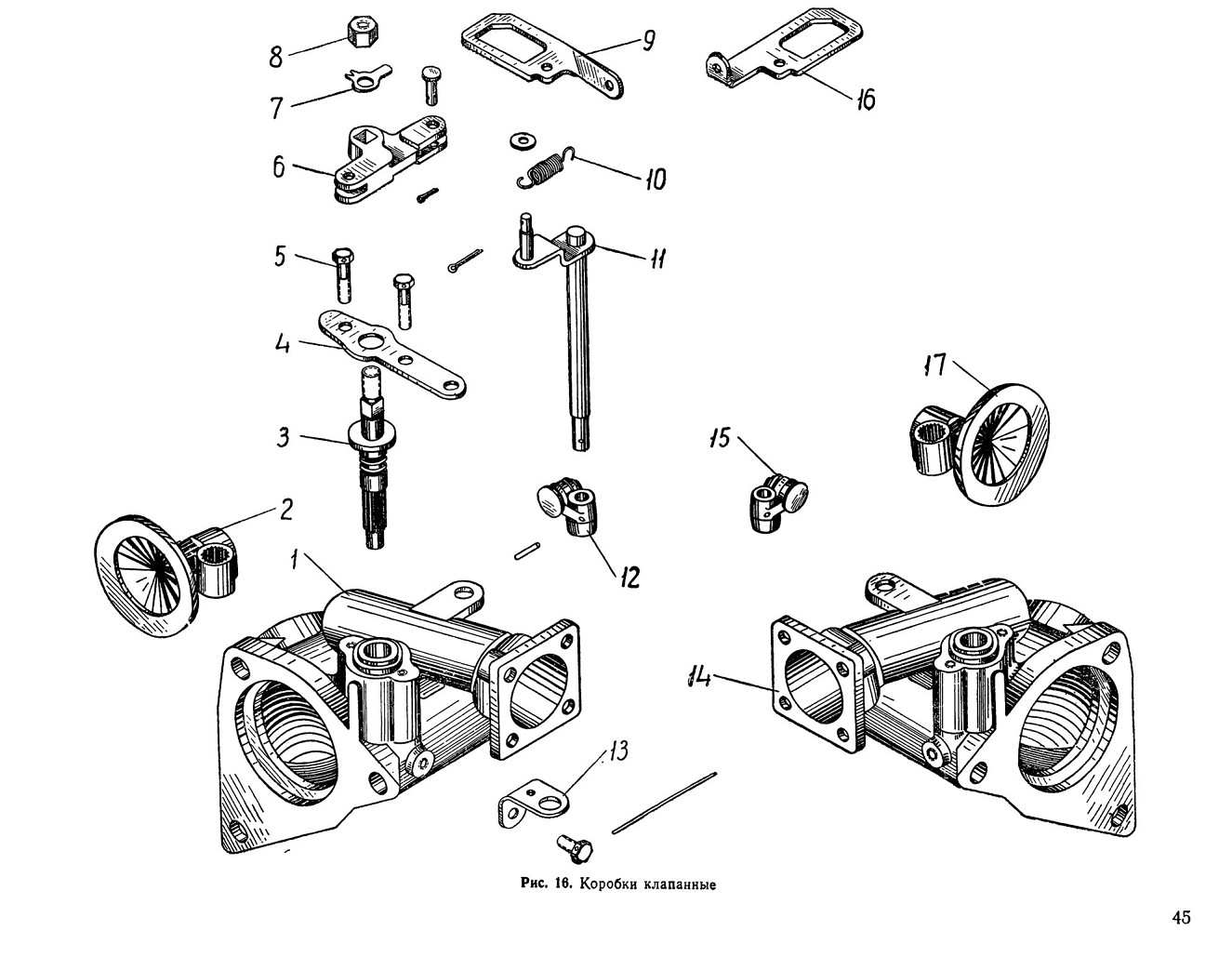

Рис. 16. Коробки клапанные

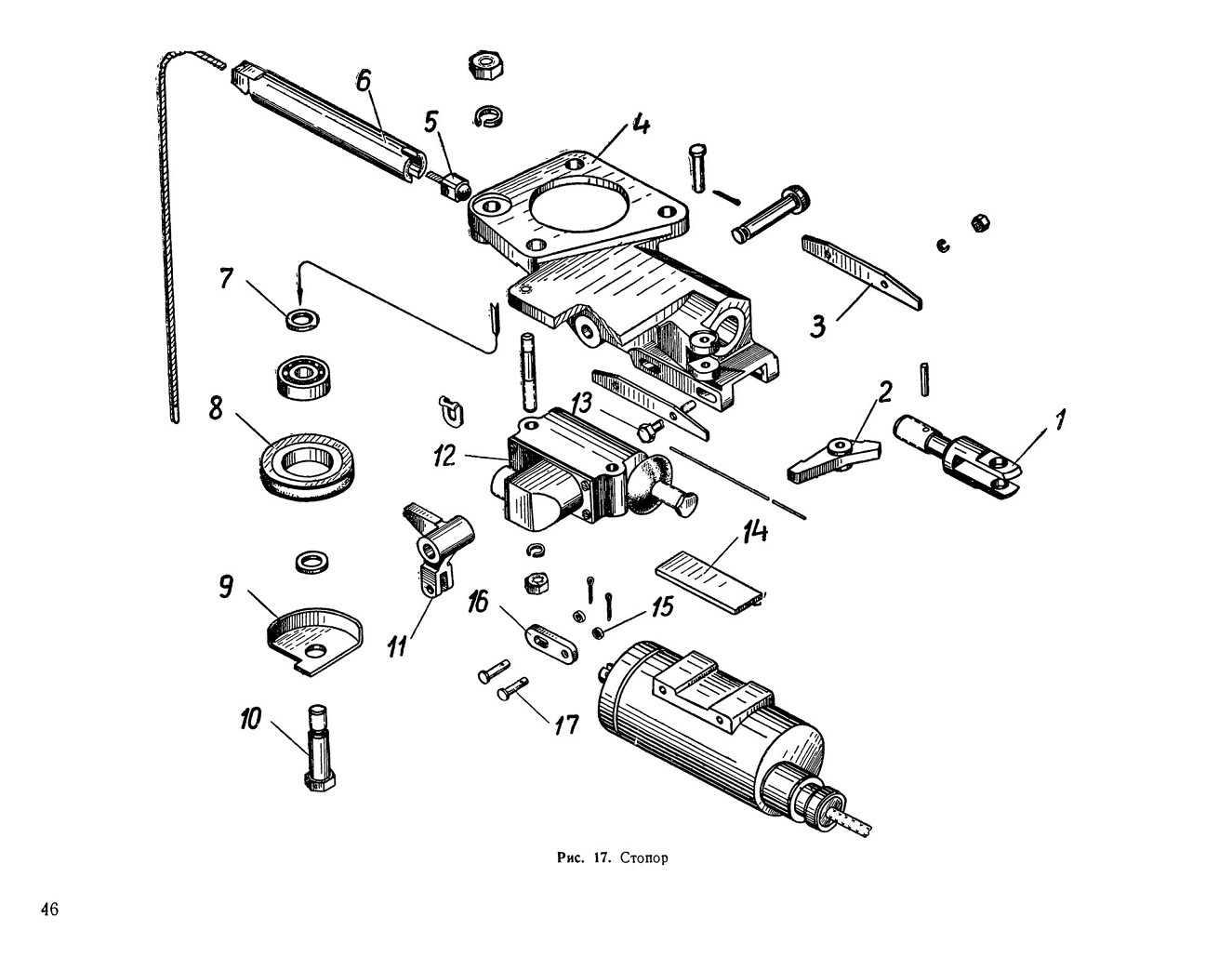

Рис. 17. Стопор

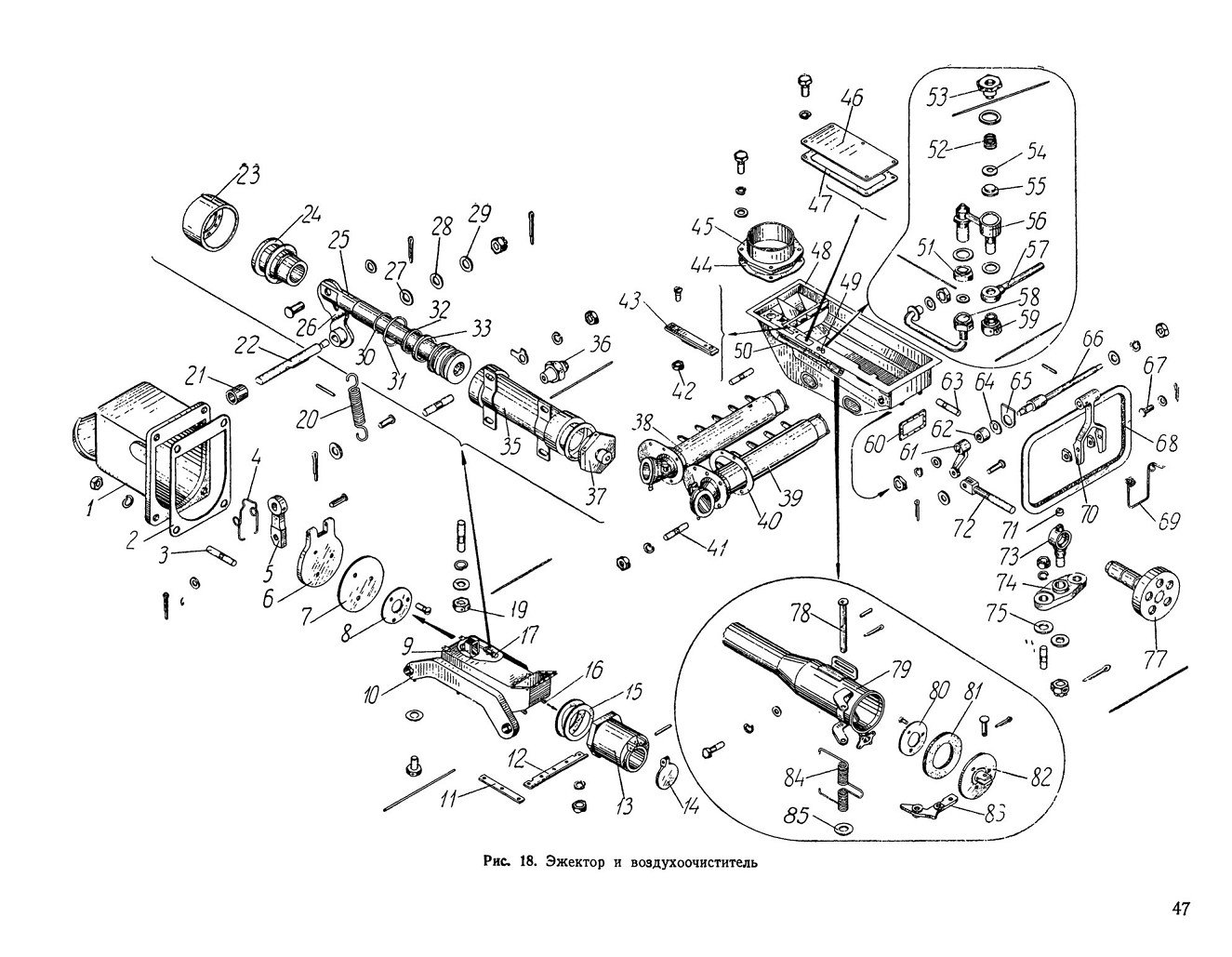

Рис, 18. Эжектор и воздухоочиститель

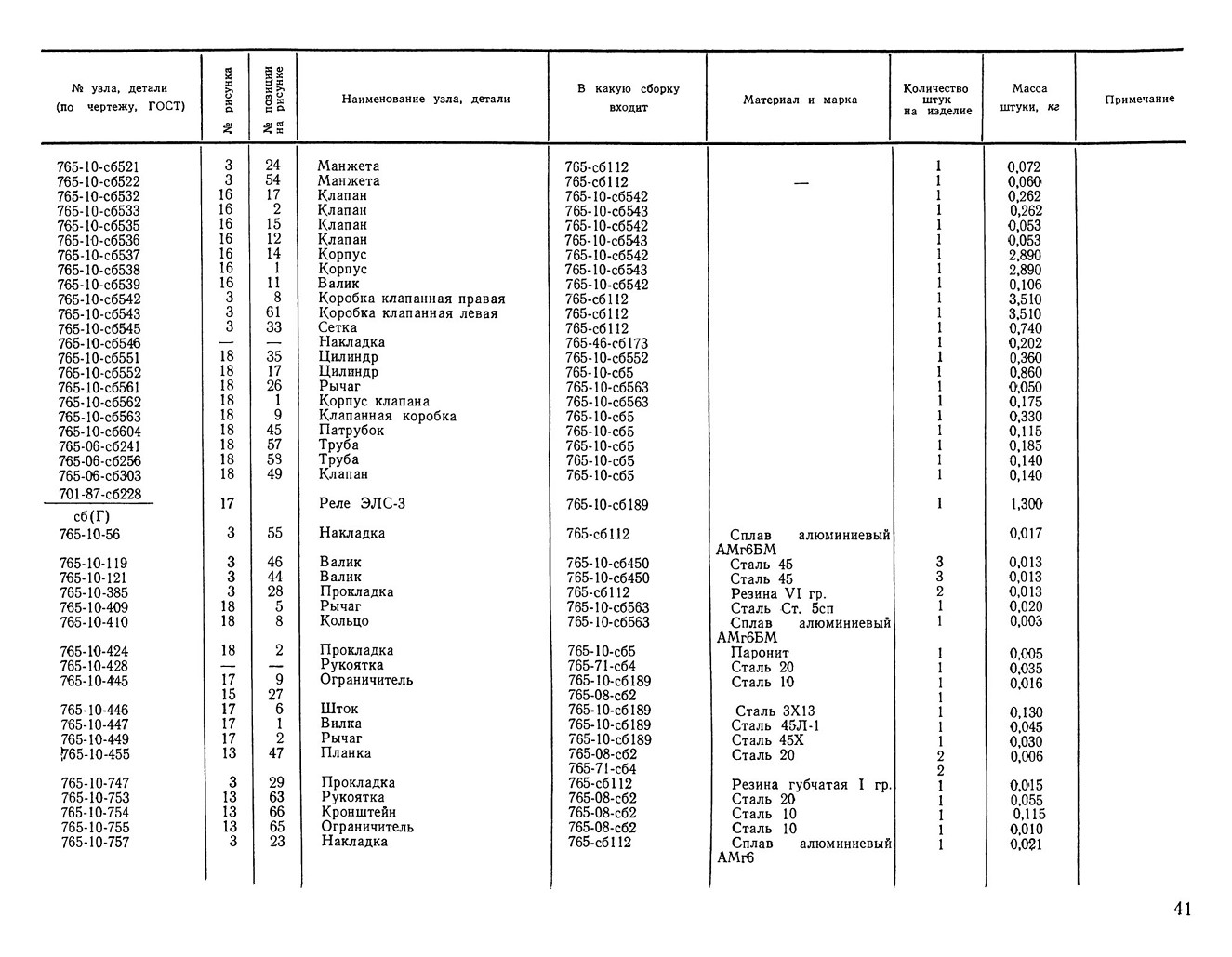

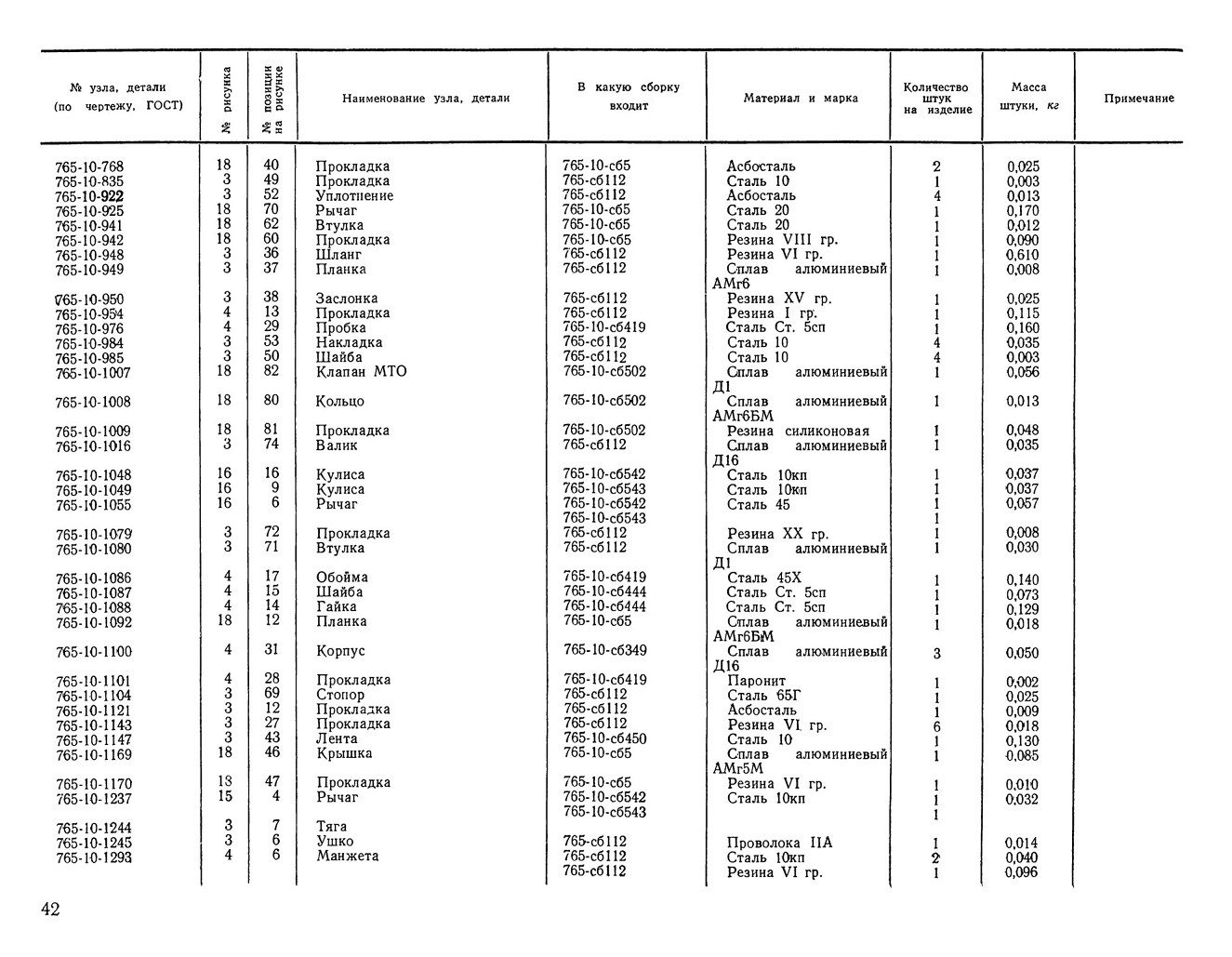

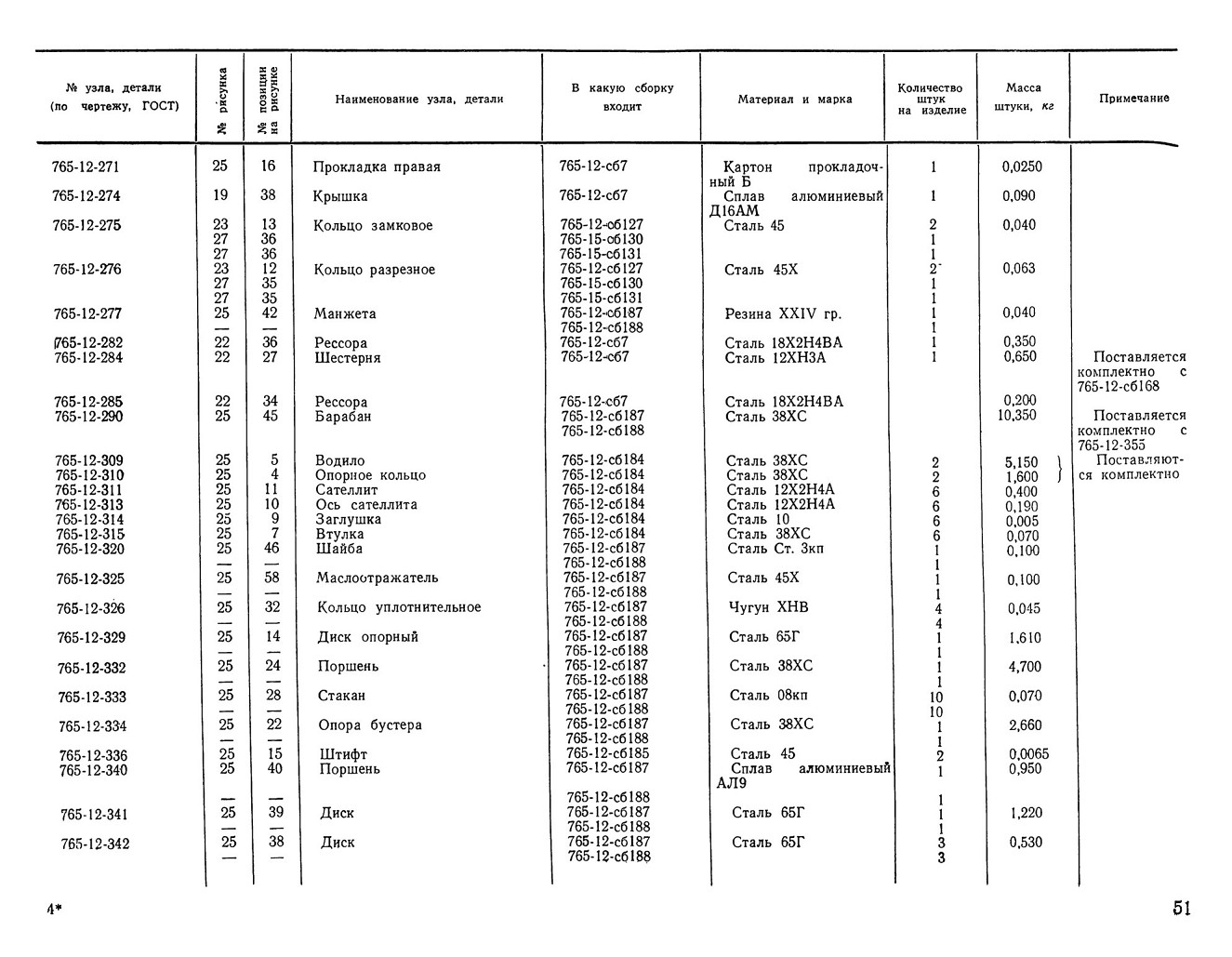

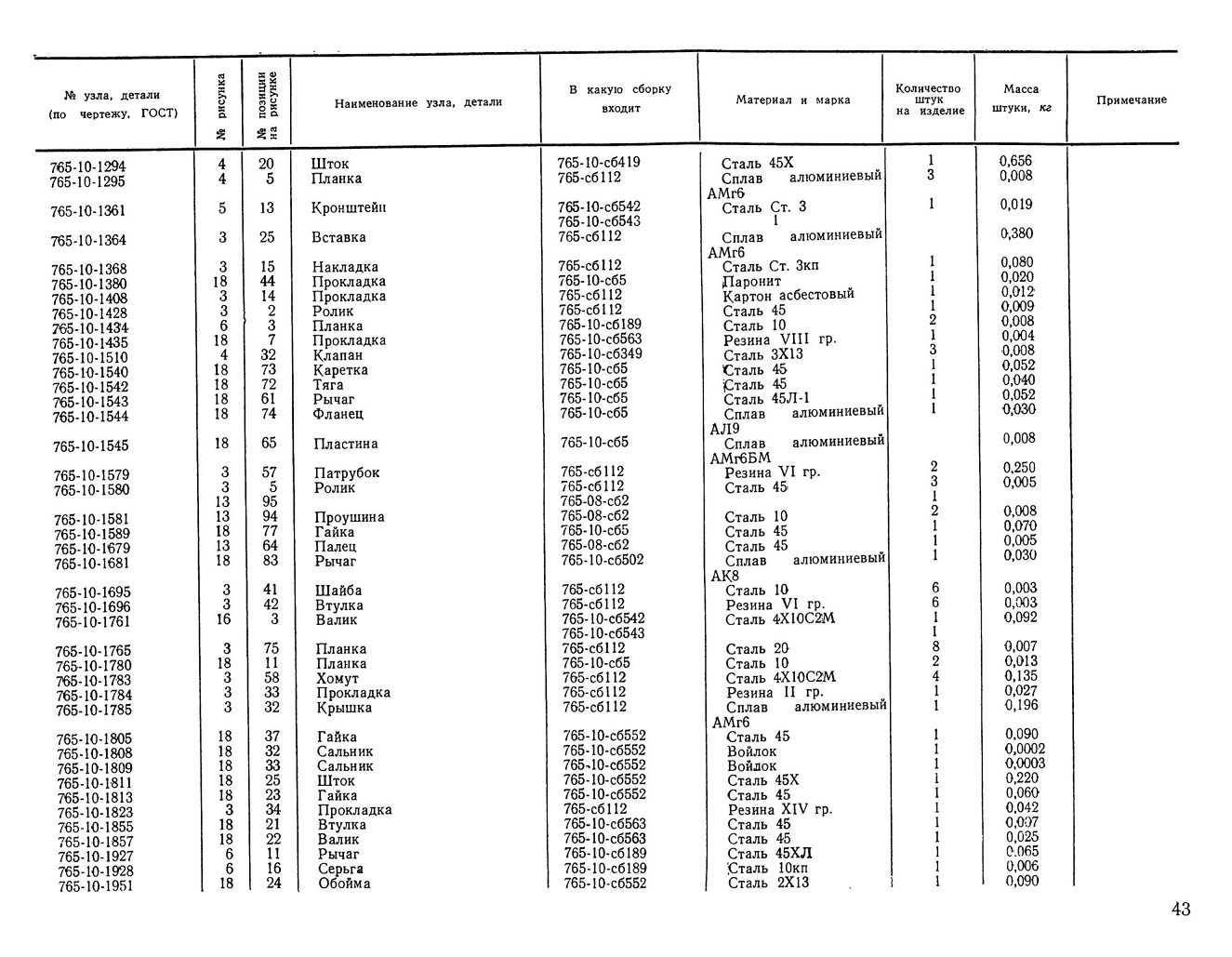

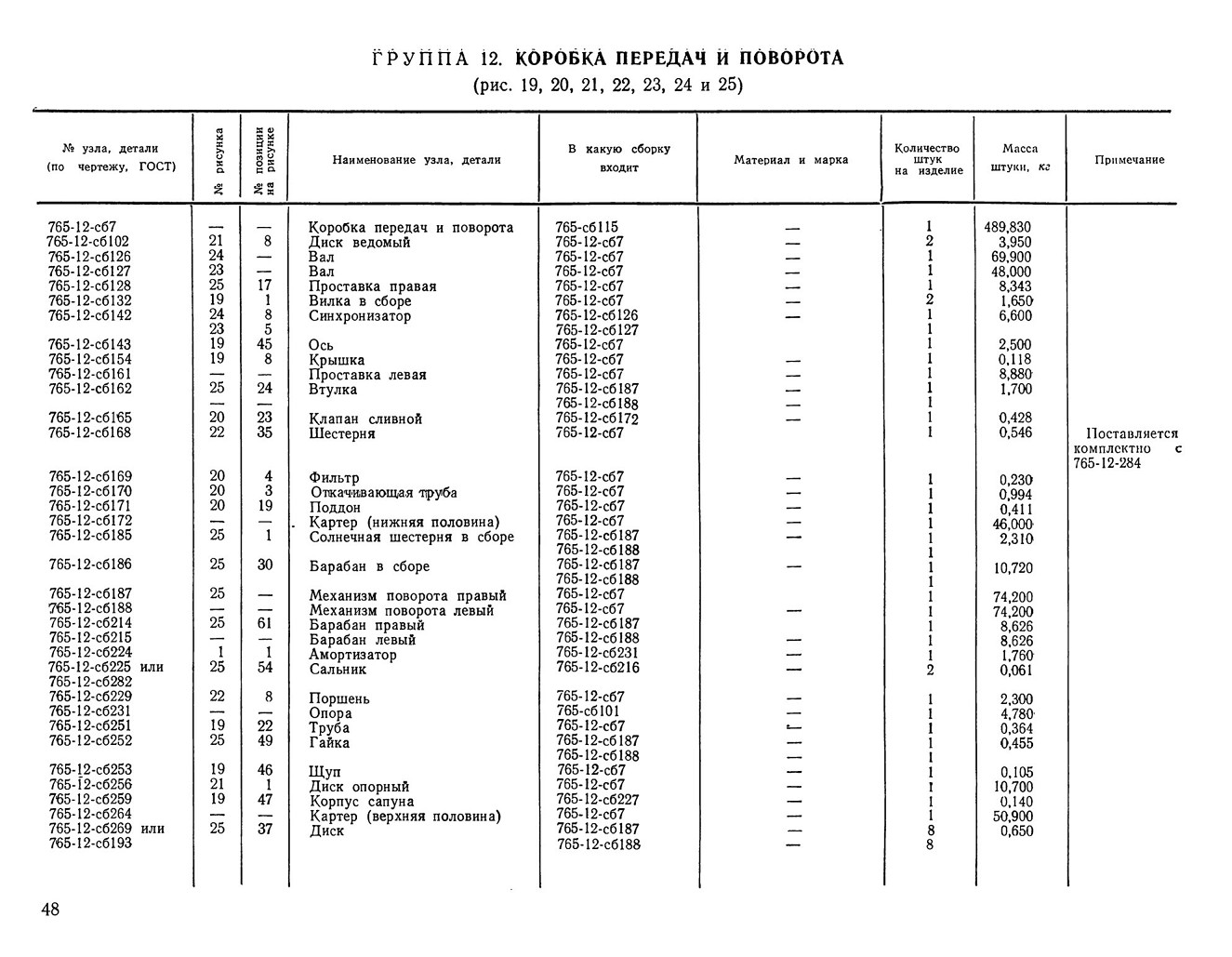

ГРУППА 12. КОРОБКА ПЕРЕДАЧ И ПОВОРОТА

(рис. 19, 20, 21, 22, 23, 24 и 25)

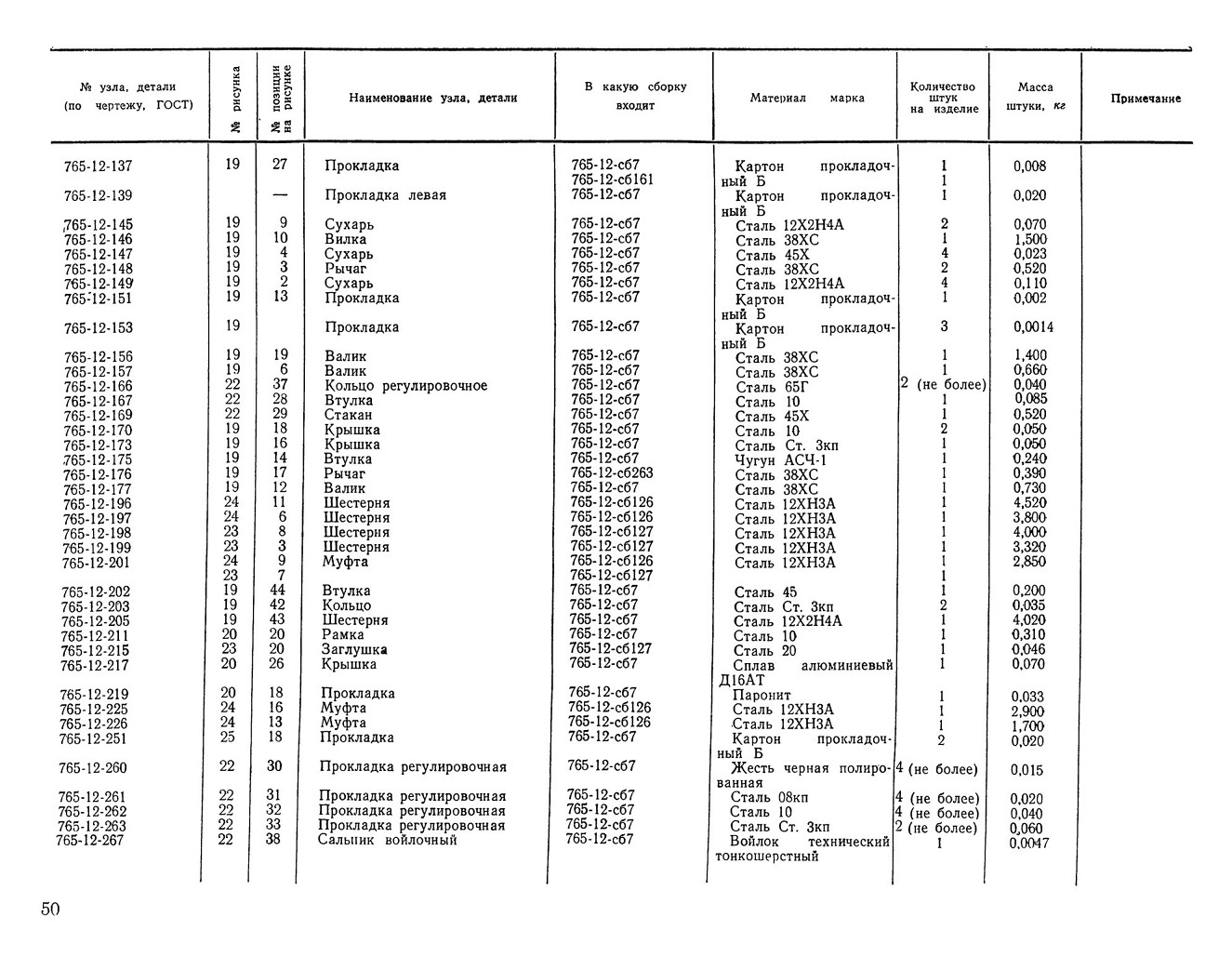

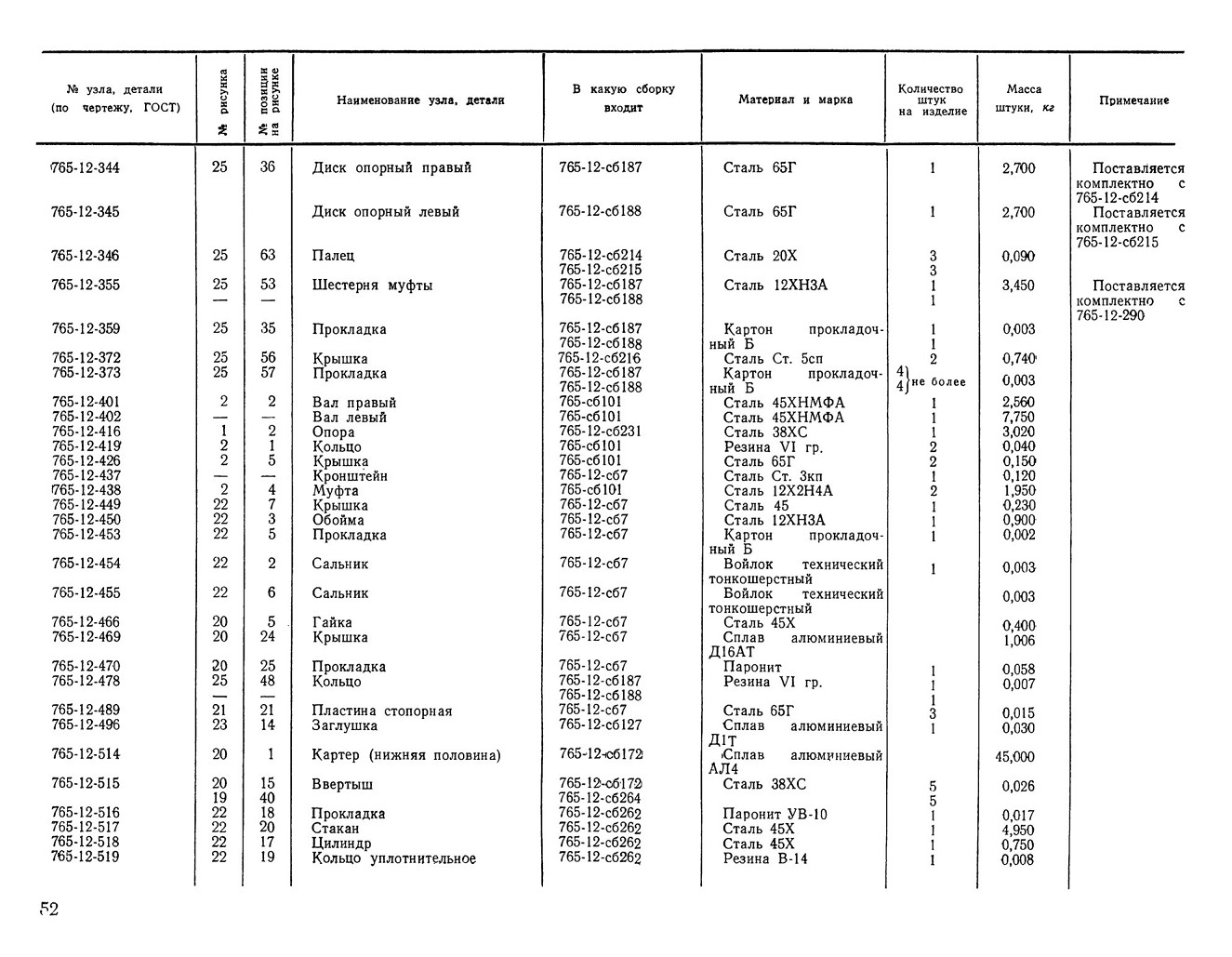

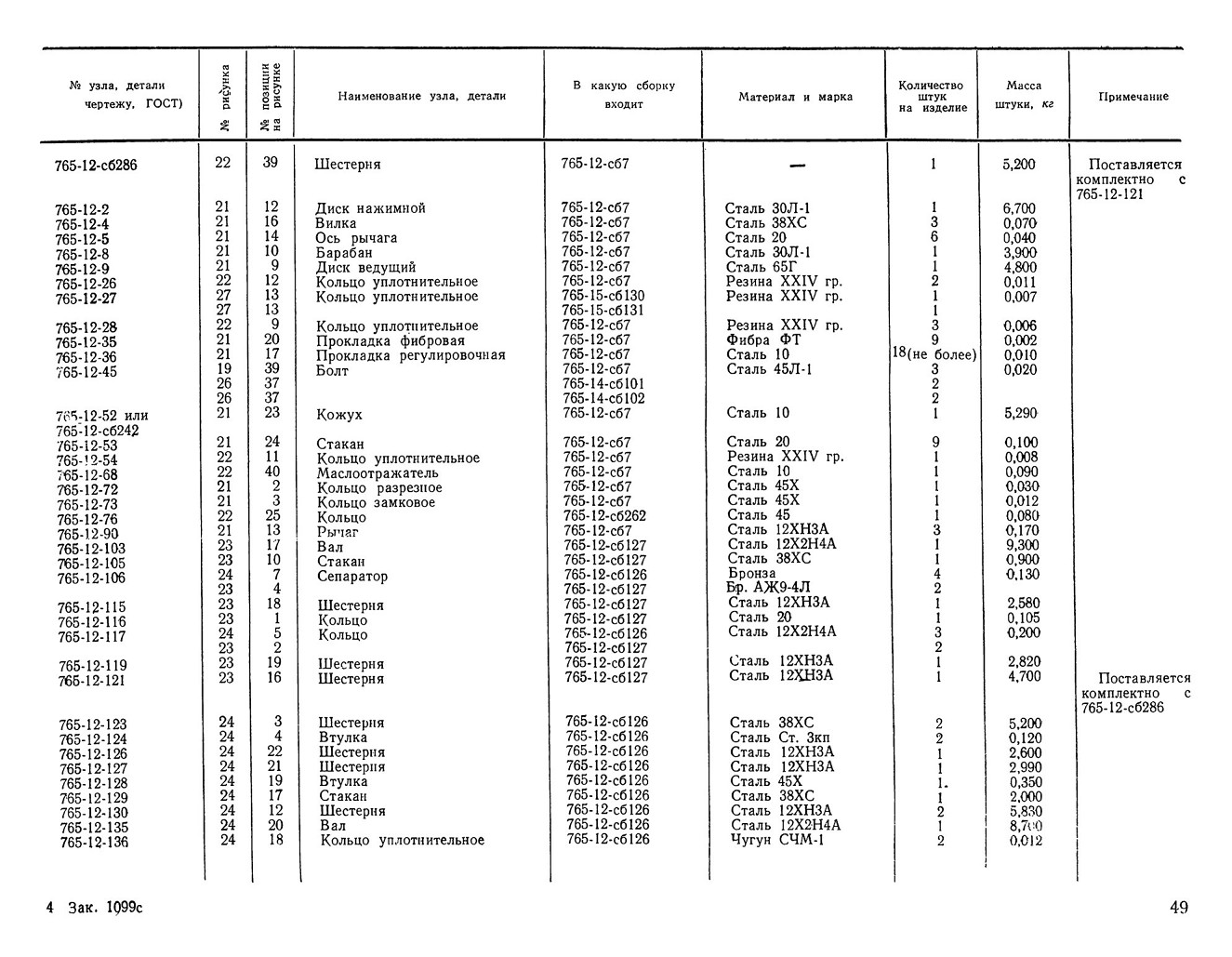

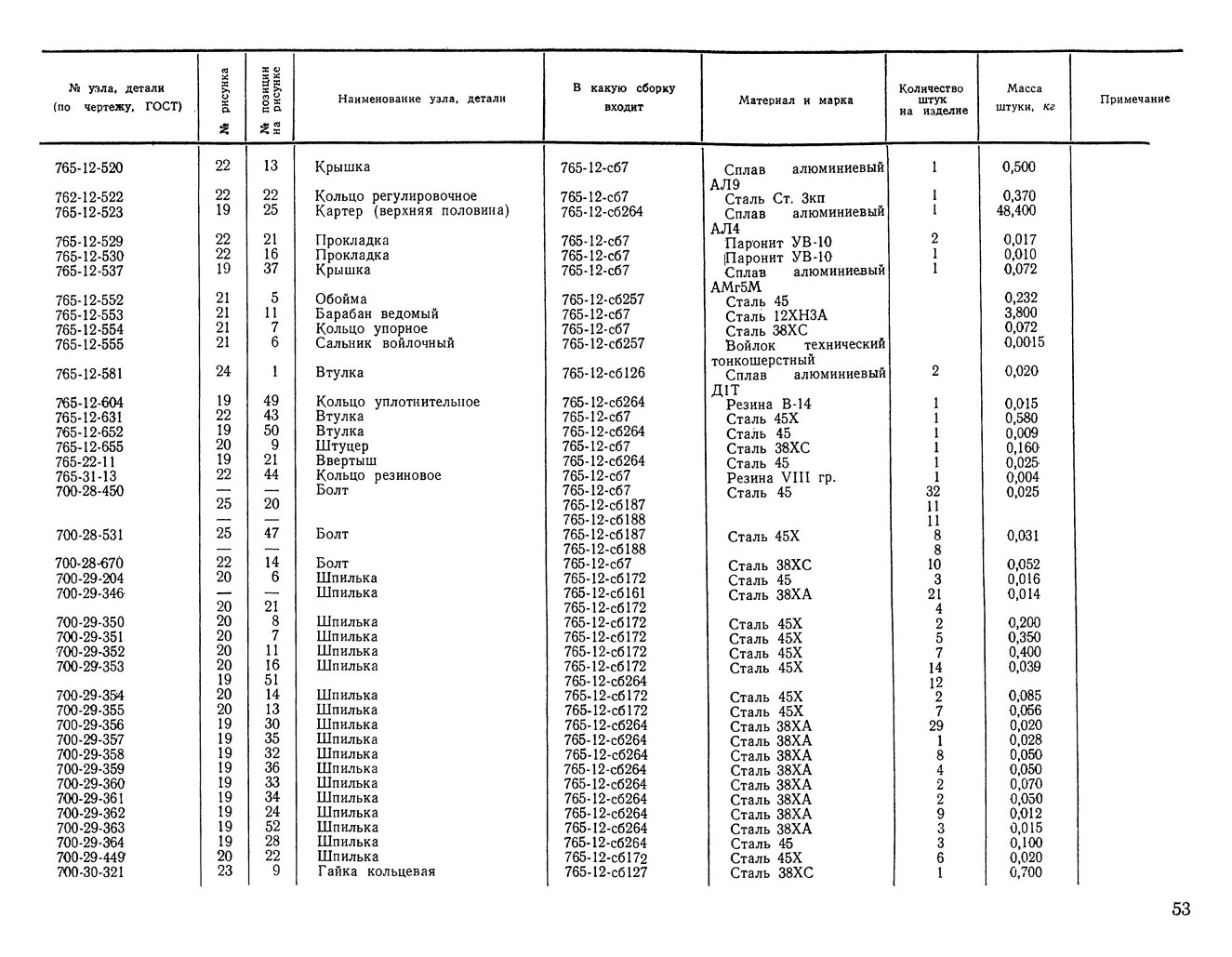

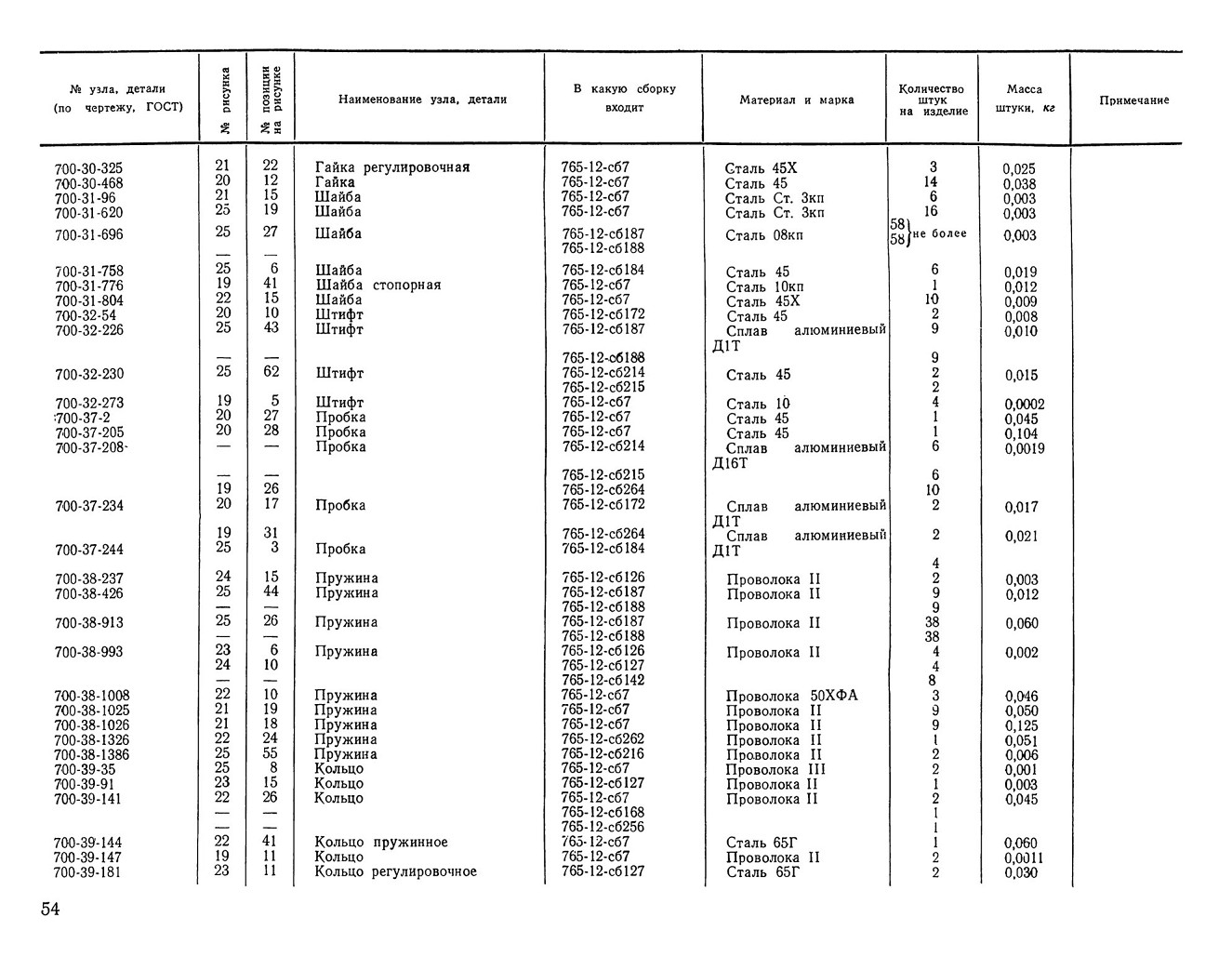

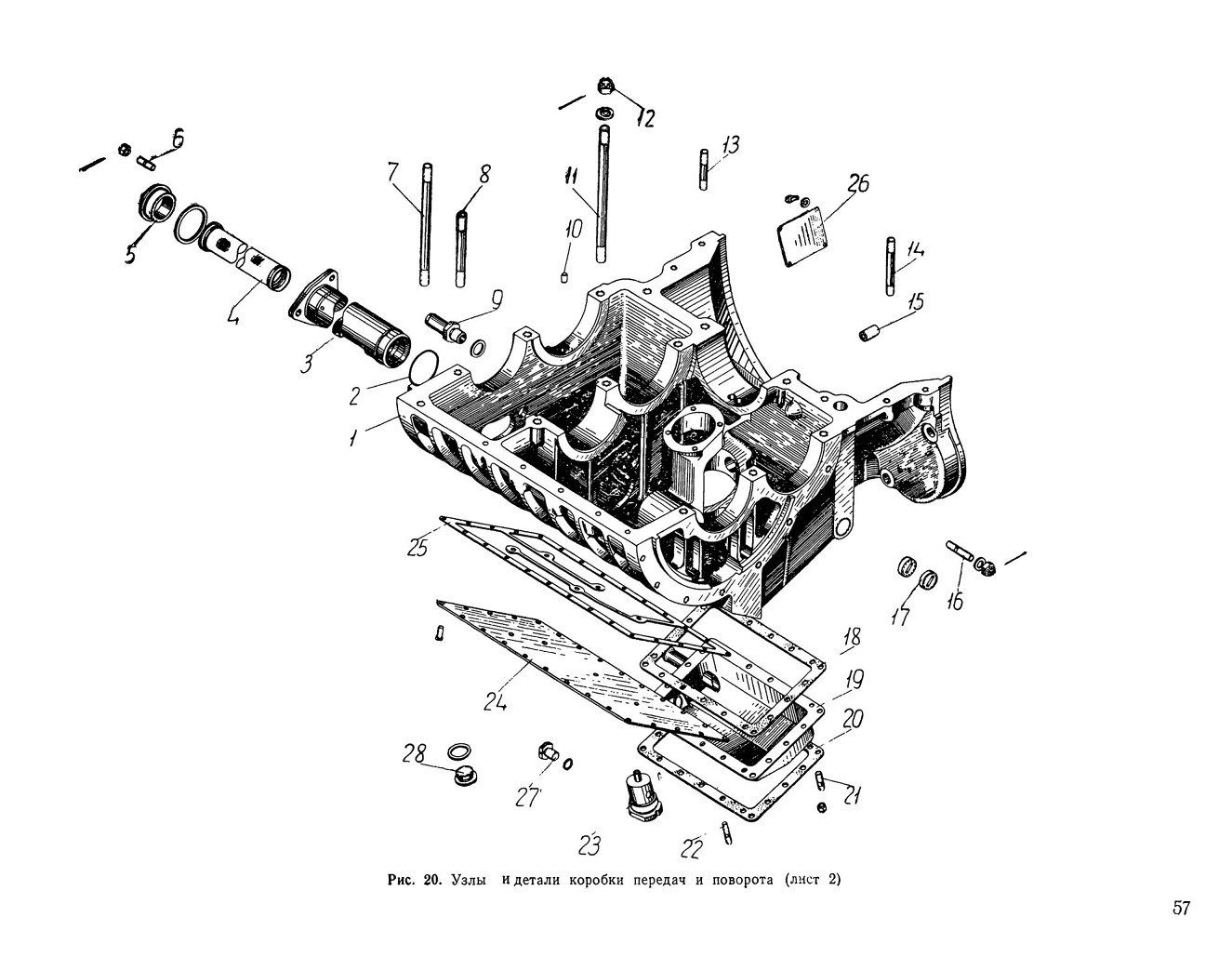

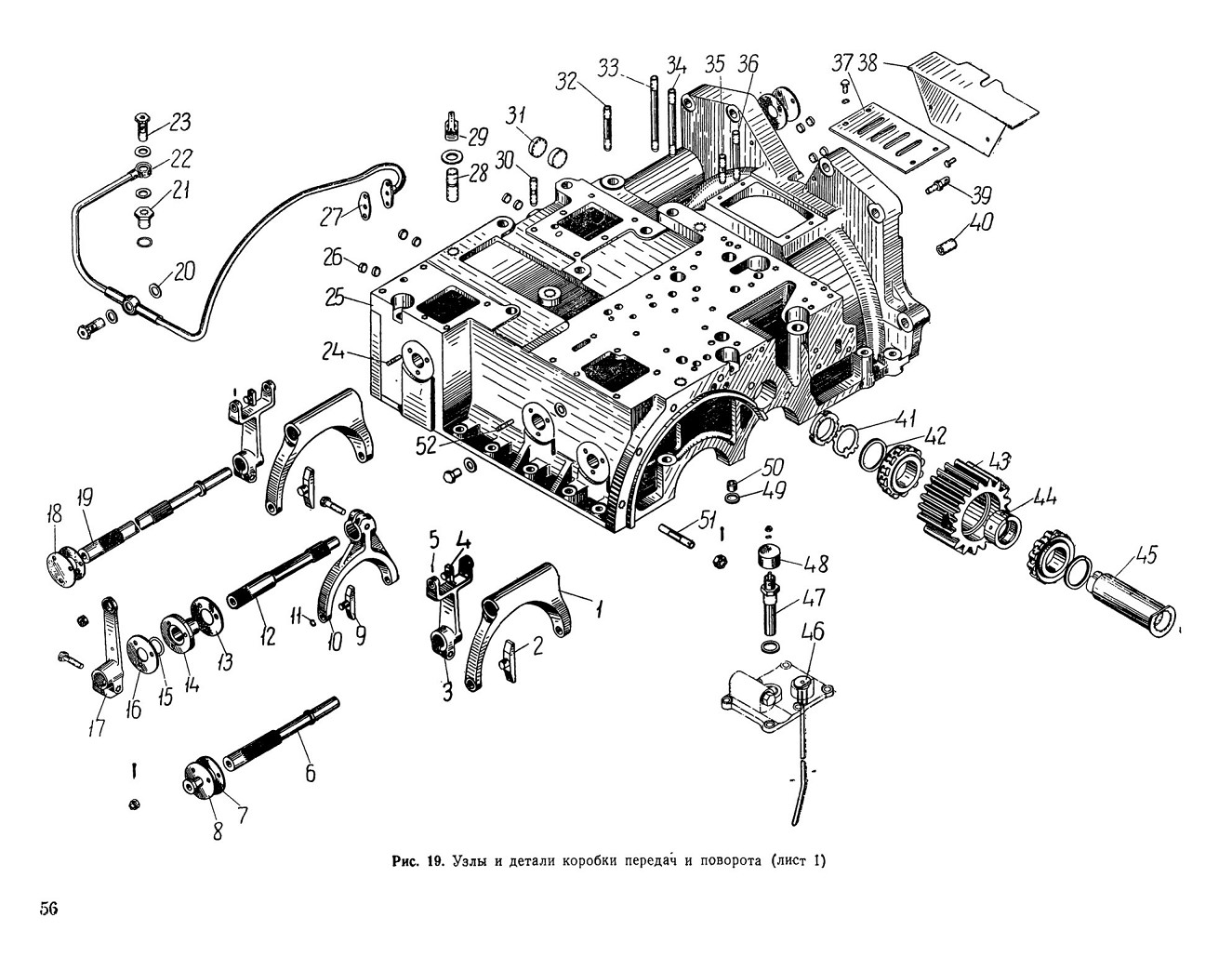

Рис. 19. Узлы и детали коробки передач и поворота (лист 1)

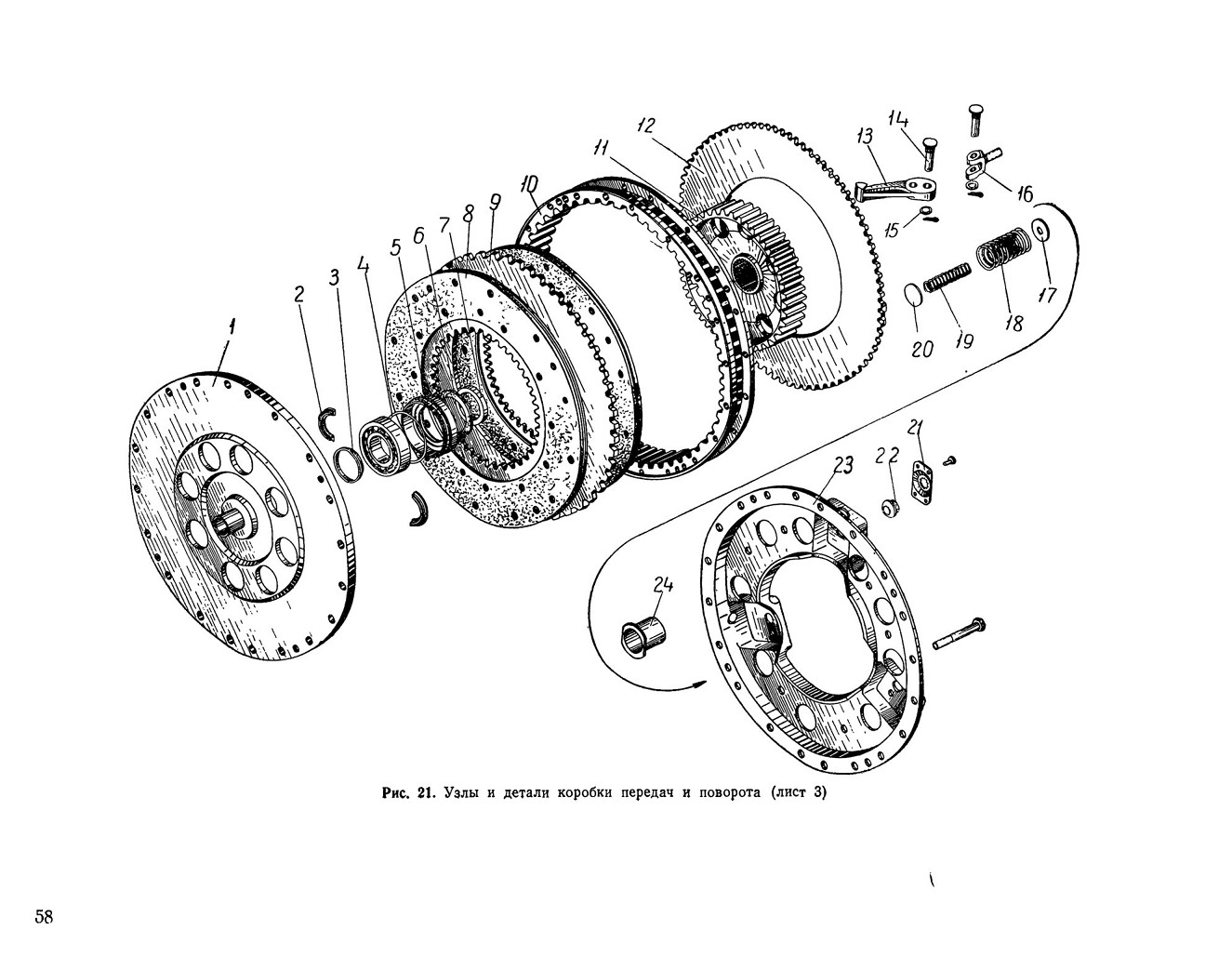

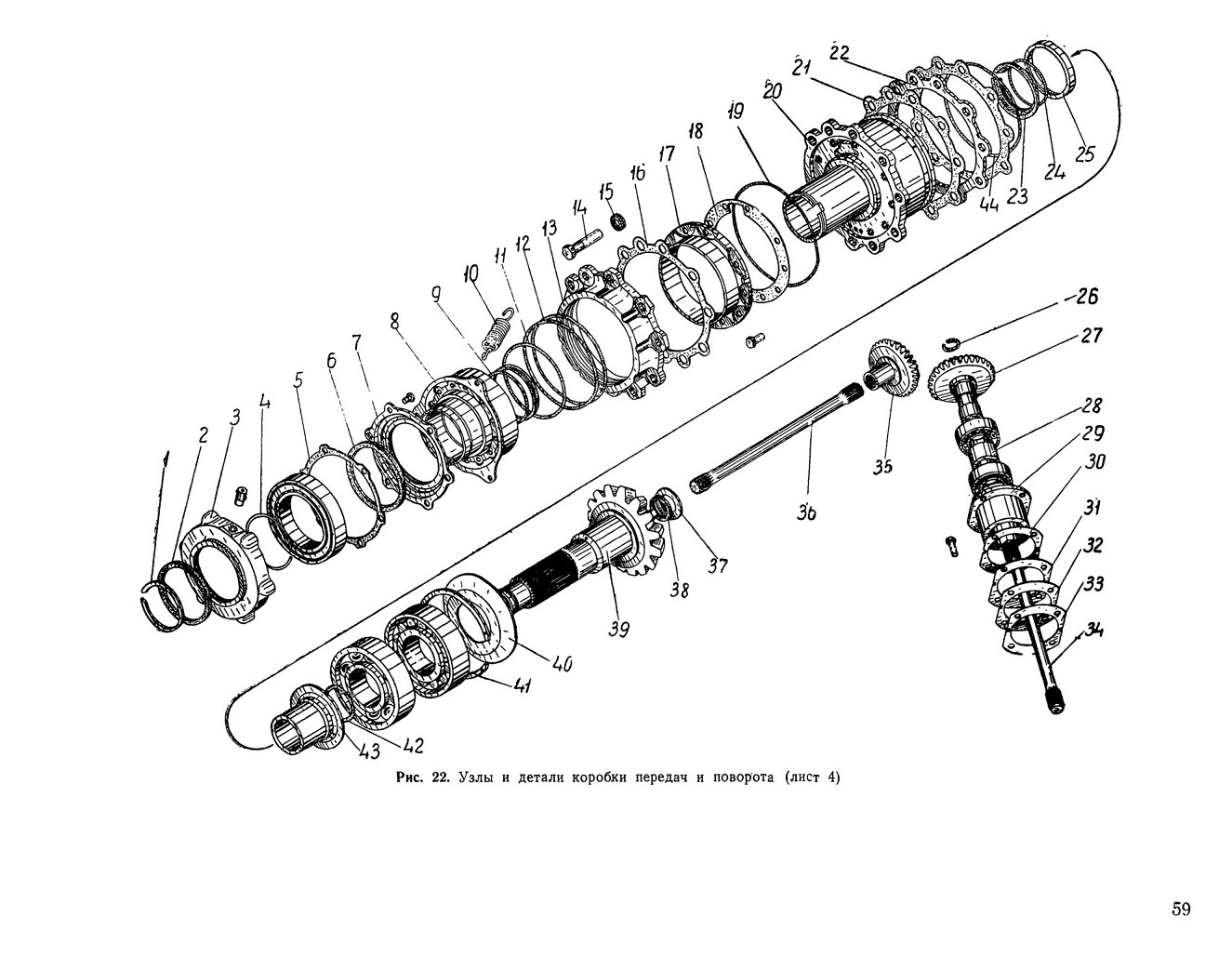

Рис. 22. Узлы и детали коробки передач и поворота (лист 4)

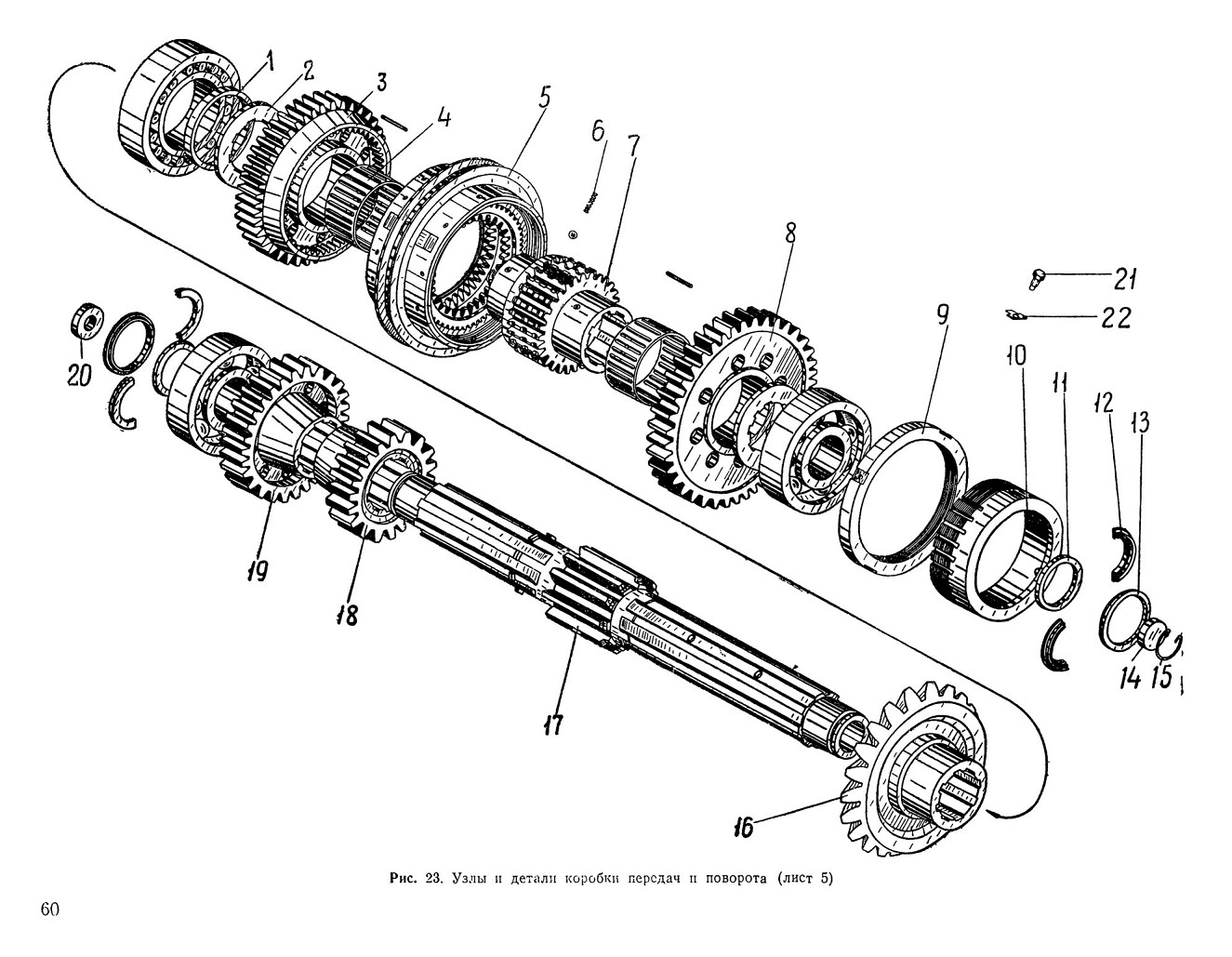

Рис. 23. Узлы и детали коробки передач и поворота (лист 5)

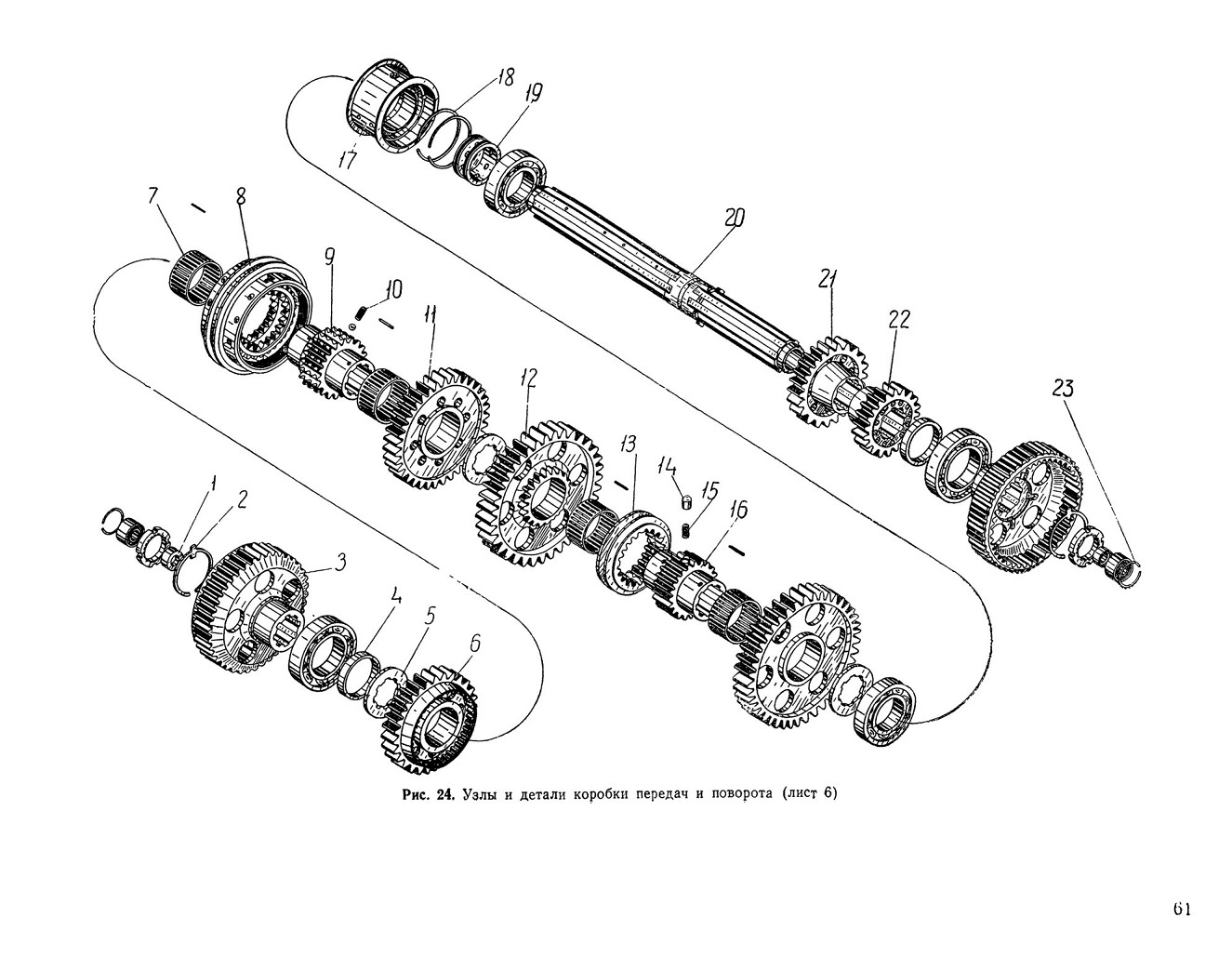

Рис. 24. Узлы и детали коробки передач и поворота (лист 6)

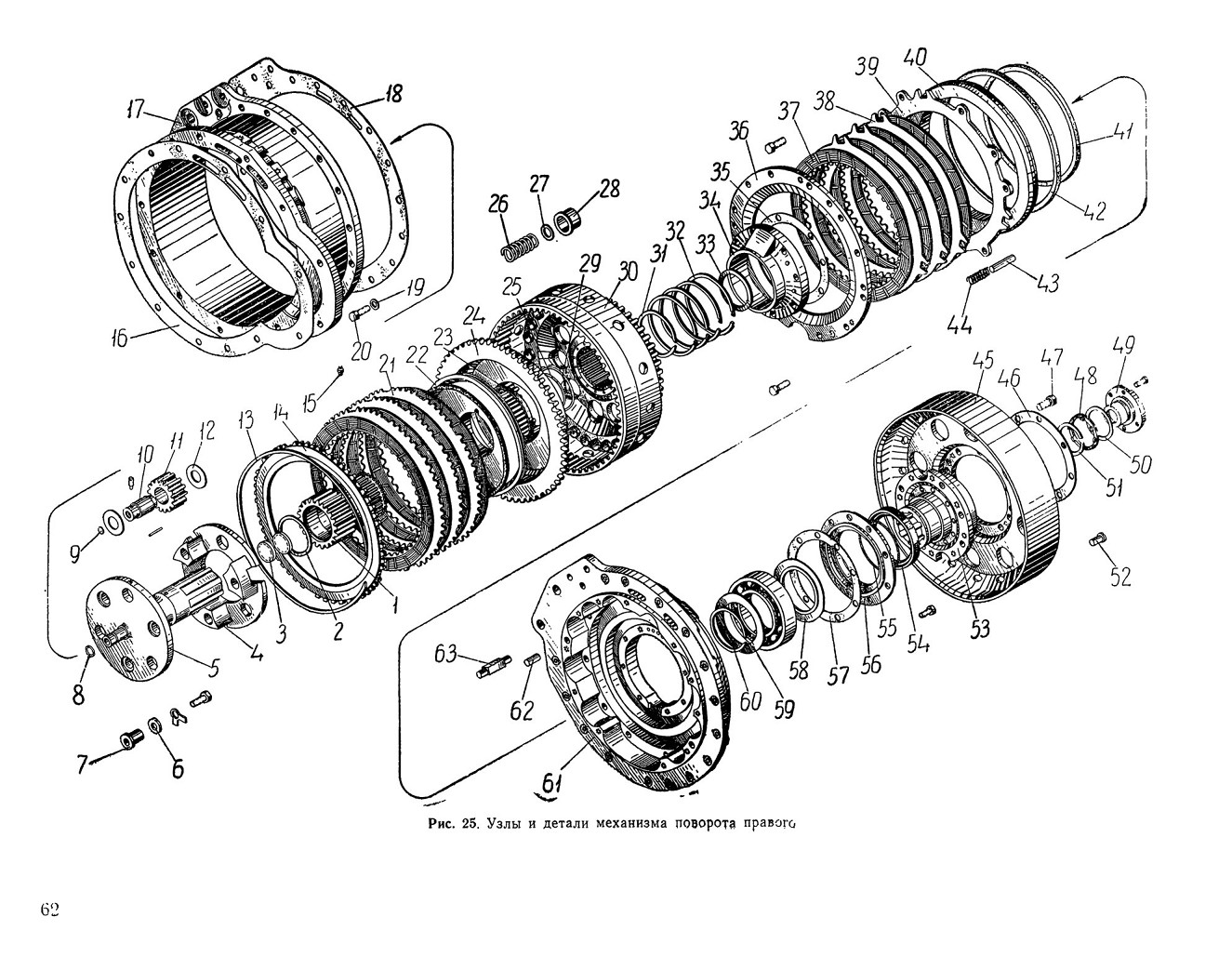

Рис. 25. Узлы и детали механизма поворота правого

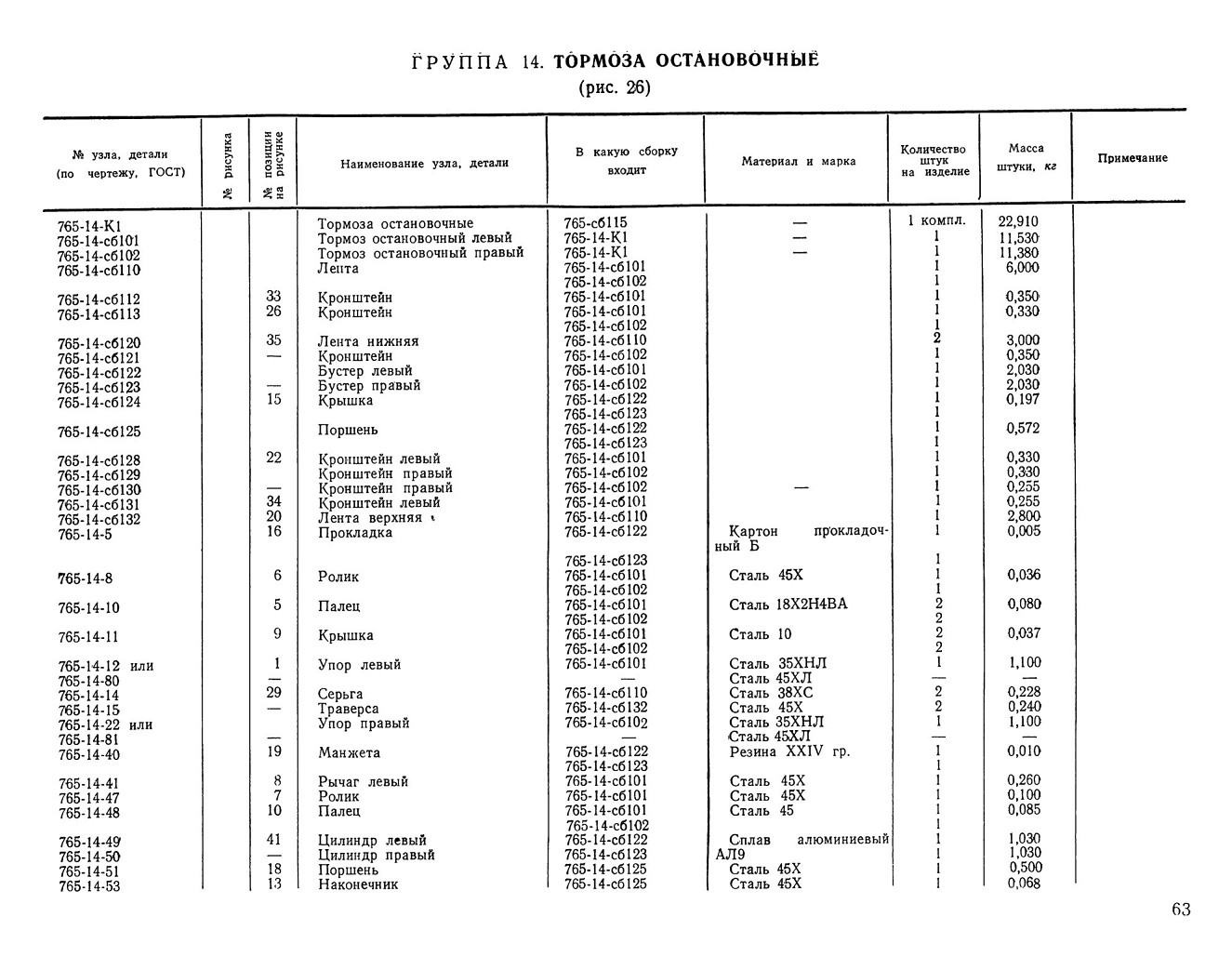

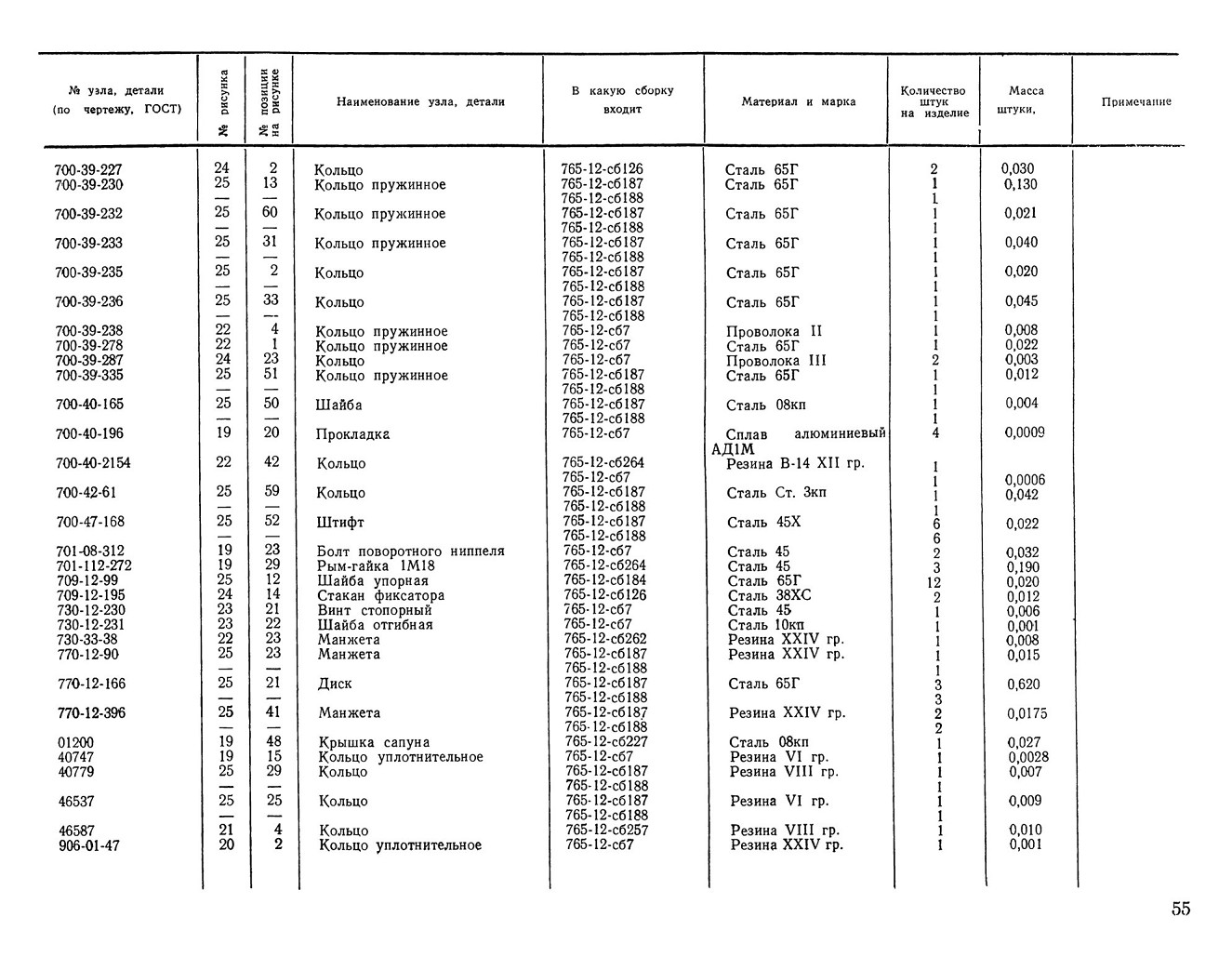

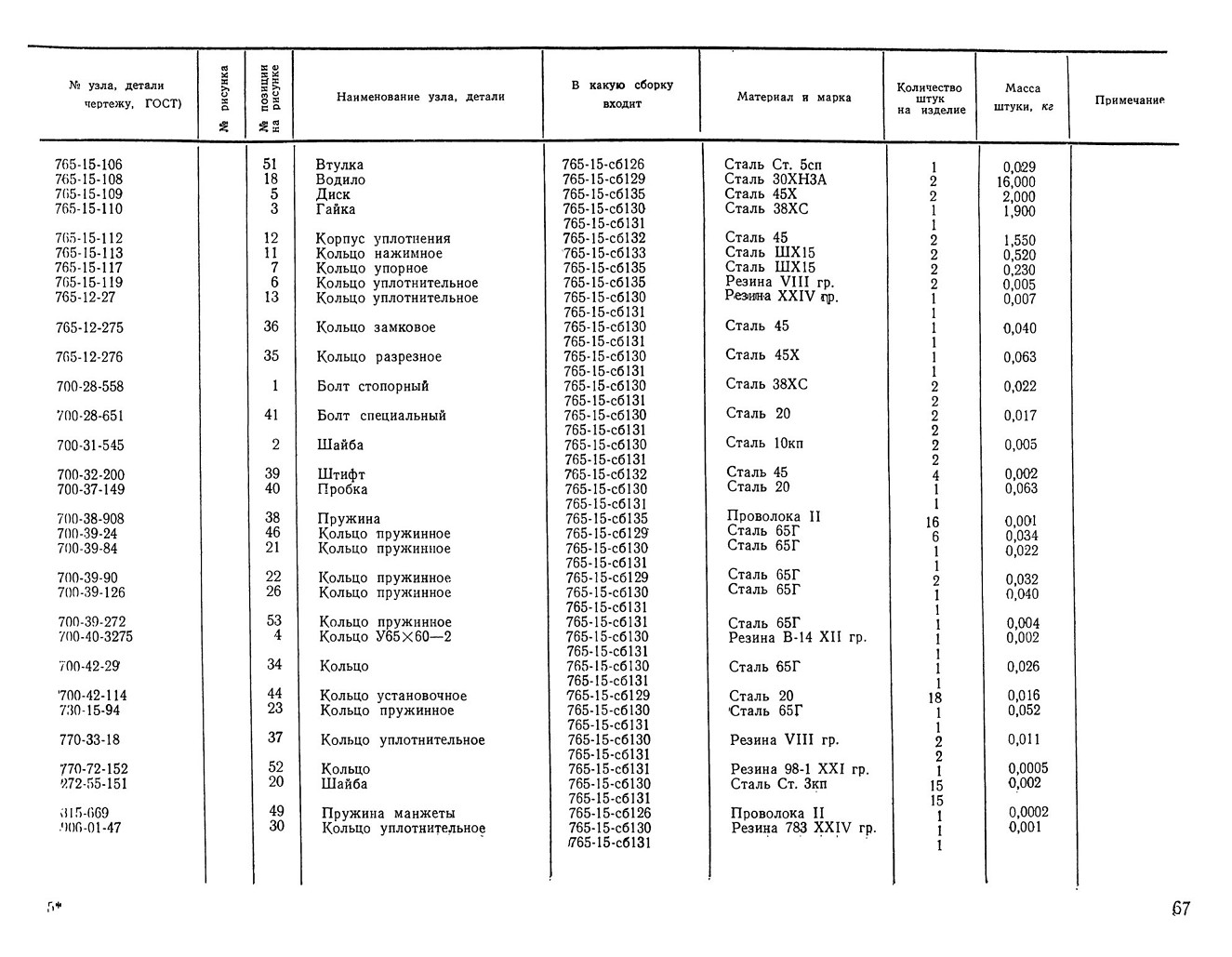

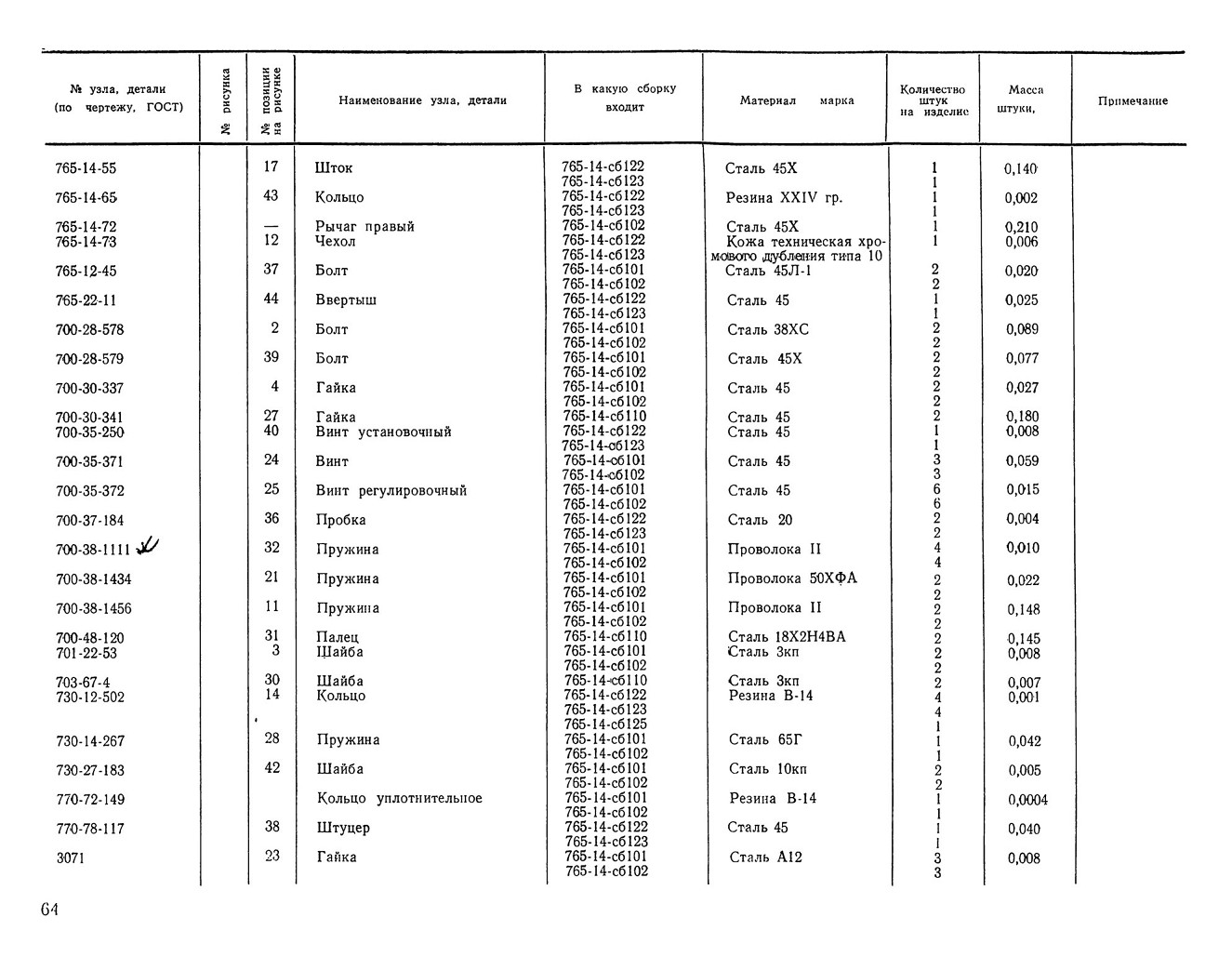

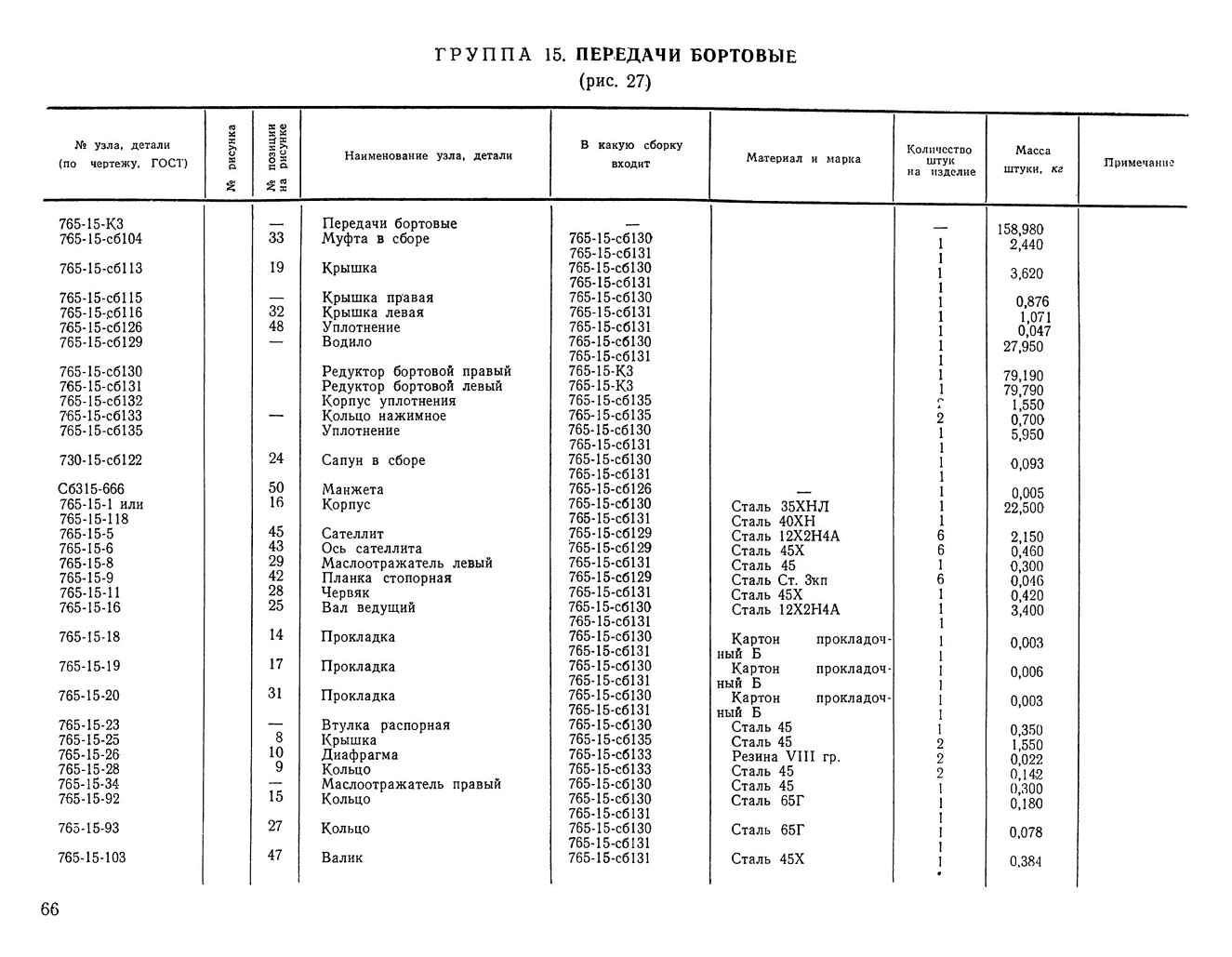

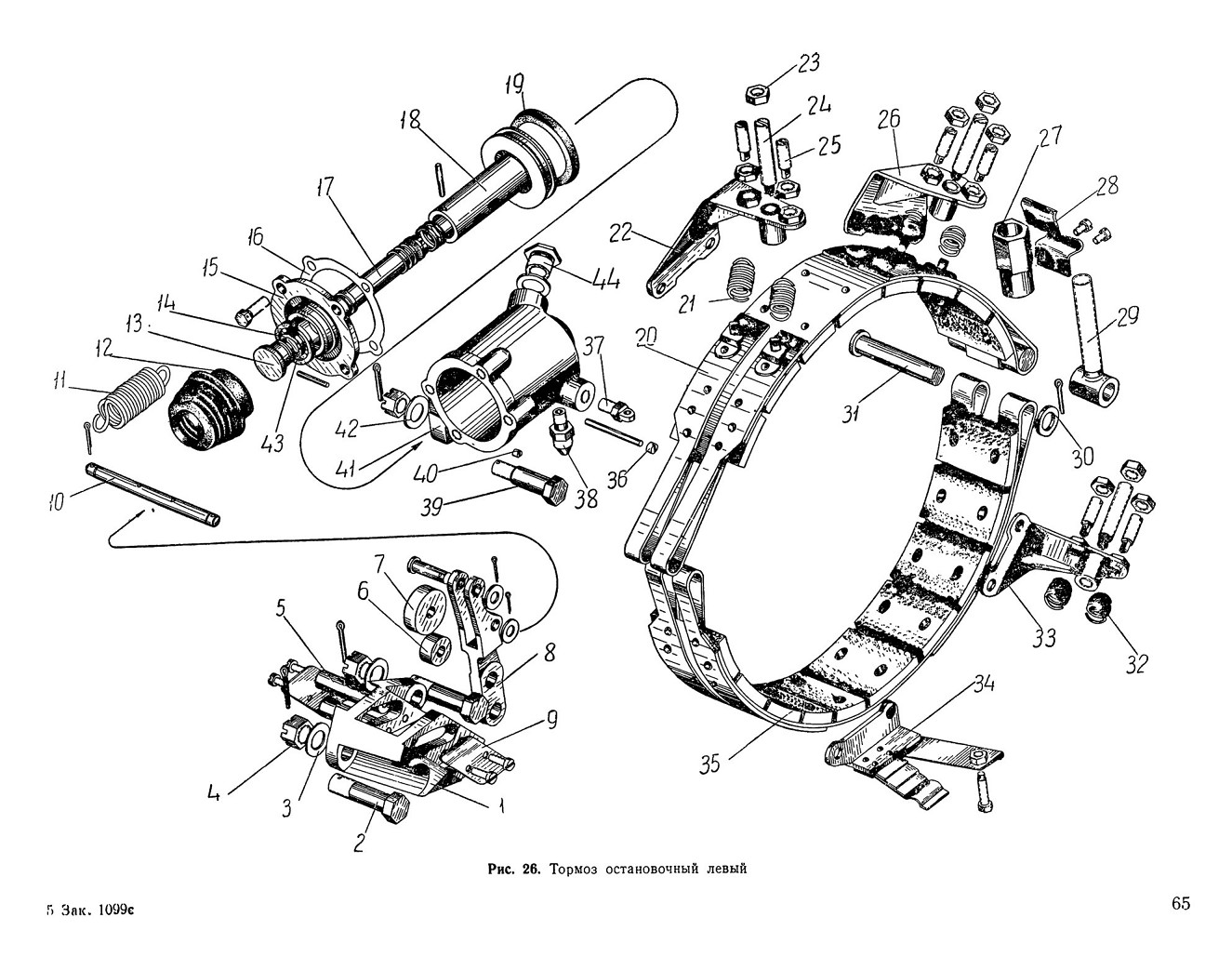

ГРУППА 15. ПЕРЕДАЧИ БОРТОВЫЕ

(рис. 27)
