МИНИСТЕРСТВО ОБОРОНЫ СССР

КАТАЛОГ

УЗЛОВ И ДЕТАЛЕЙ БОЕВОЙ МАШИНЫ ПЕХОТЫ БМП-1
Ордена Трудового Красного Знамени ВОЕННОЕ ИЗДАТЕЛЬСТВО МИНИСТЕРСТВА ОБОРОНЫ СССР МОСКВА—1971

СОДЕРЖАНИЕ

Стр.
Указания по пользованию Каталогом

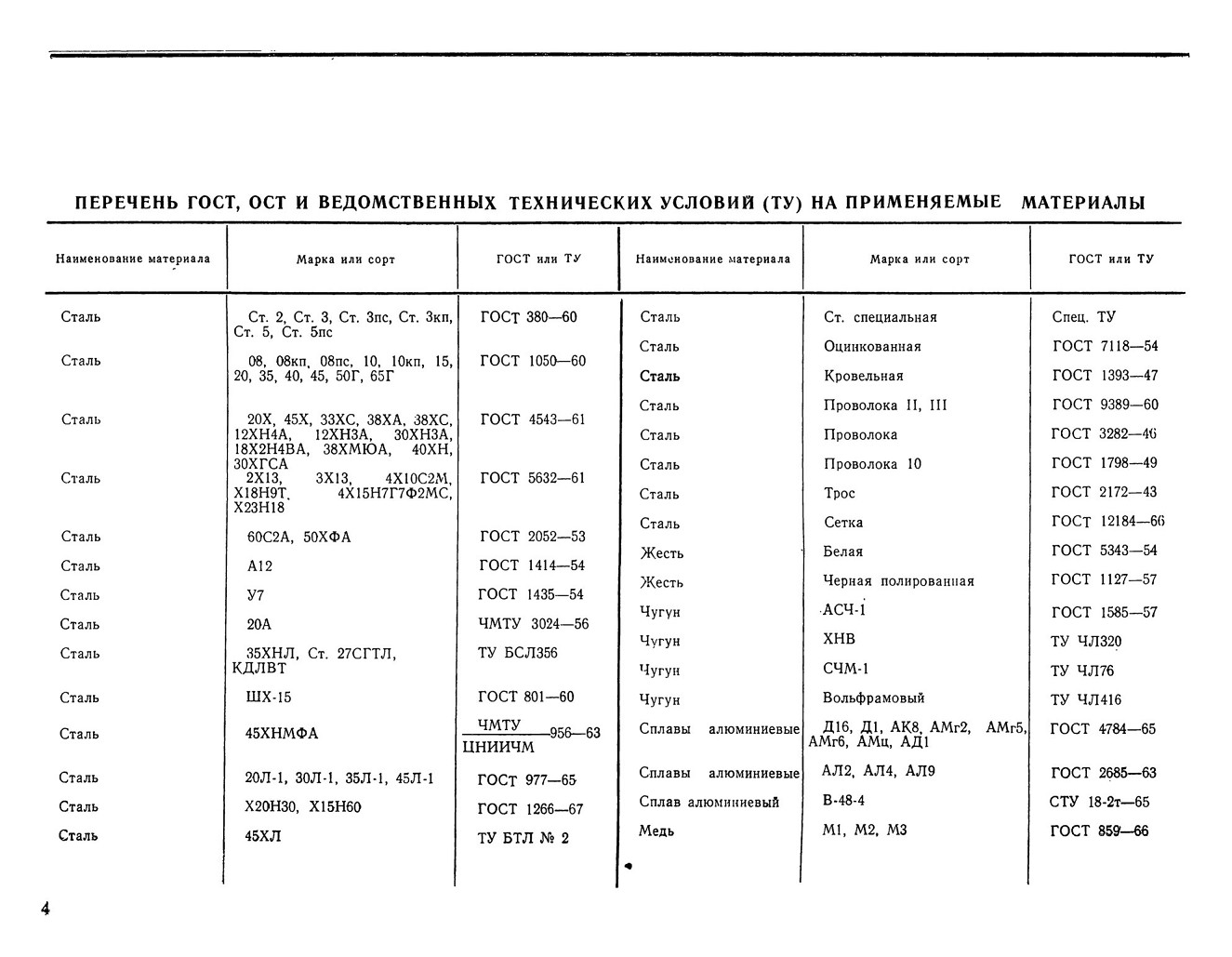

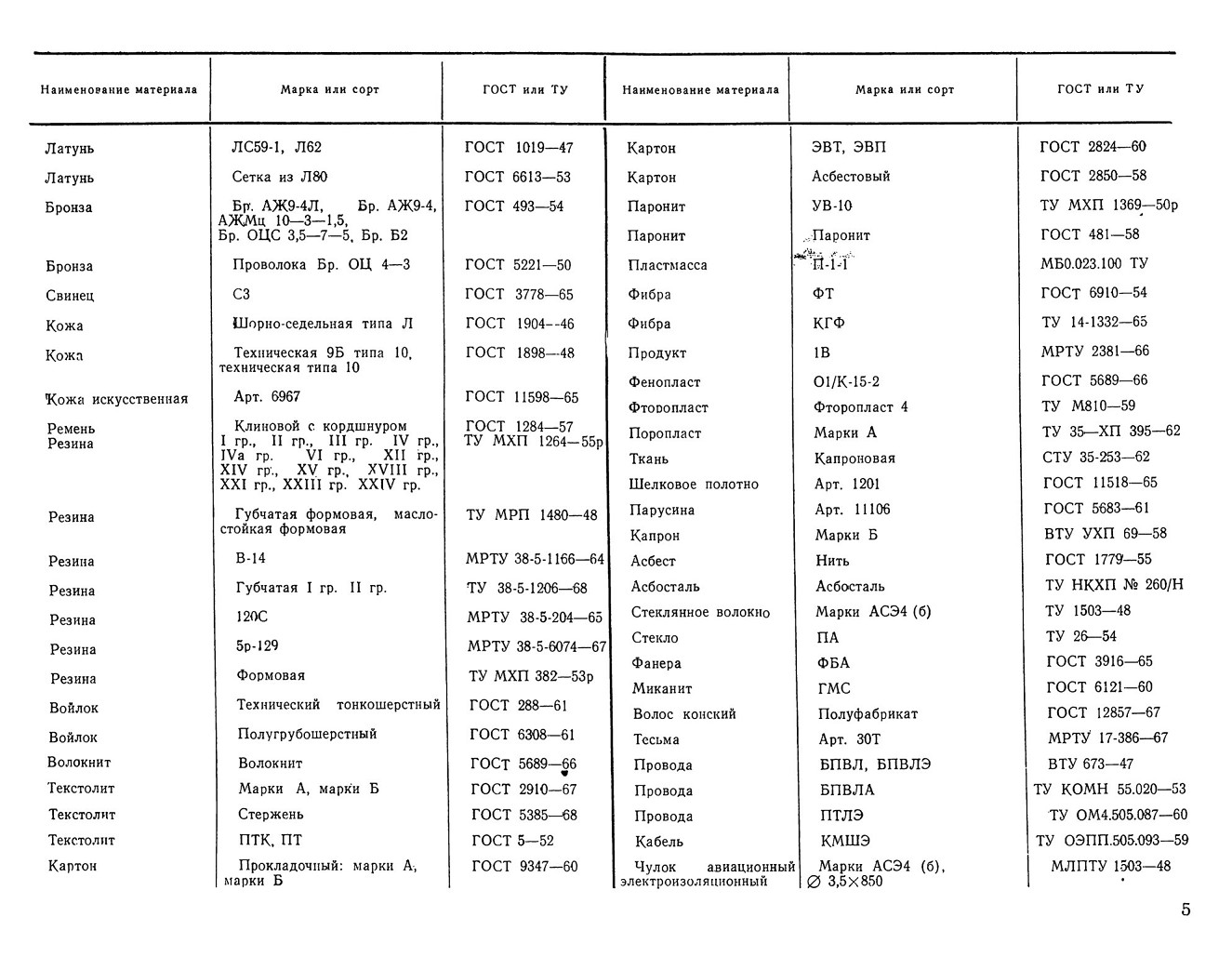

Перечень ГОСТ, ОСТ и ведомственных технических условий (ТУ) на применяемые материалы

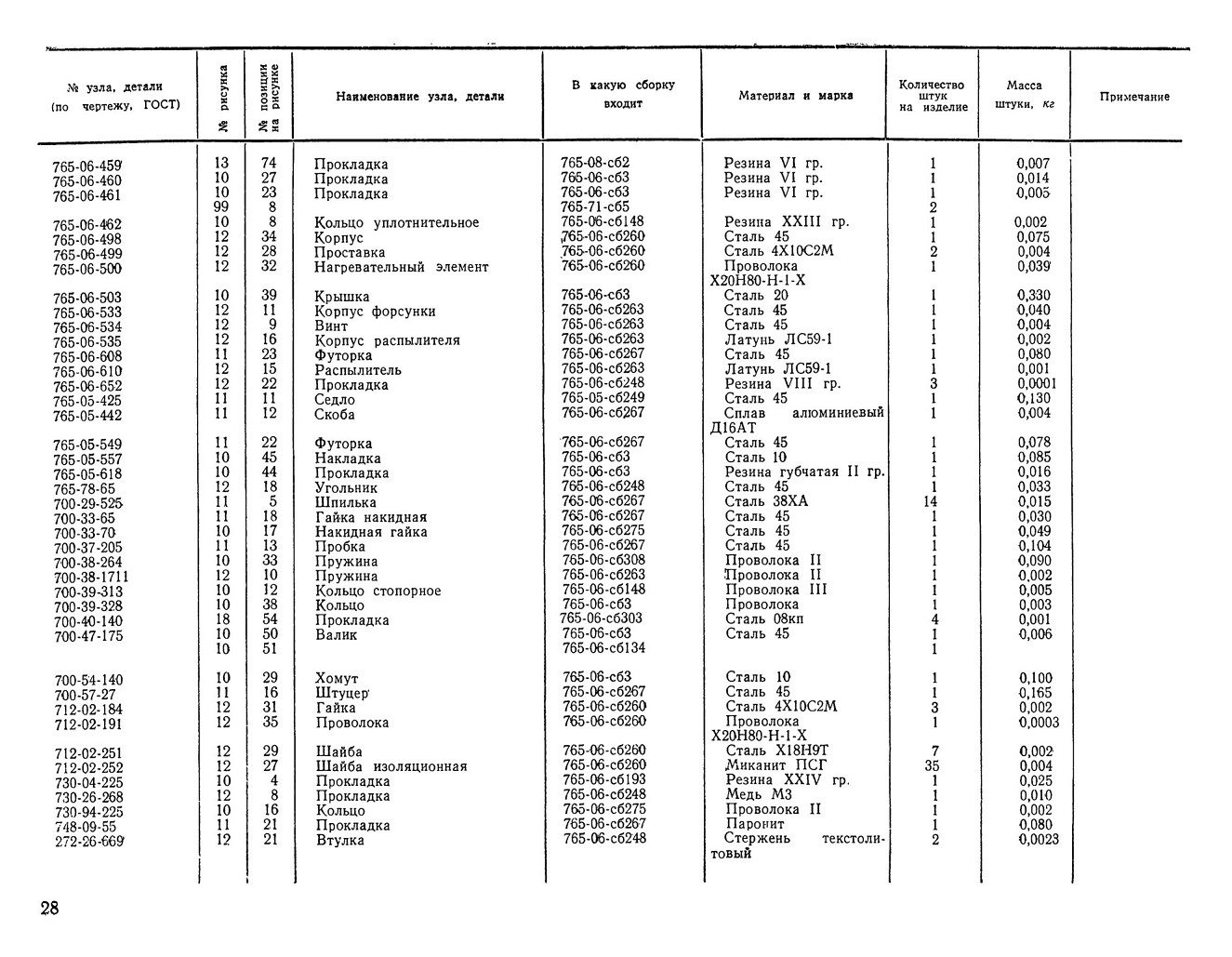

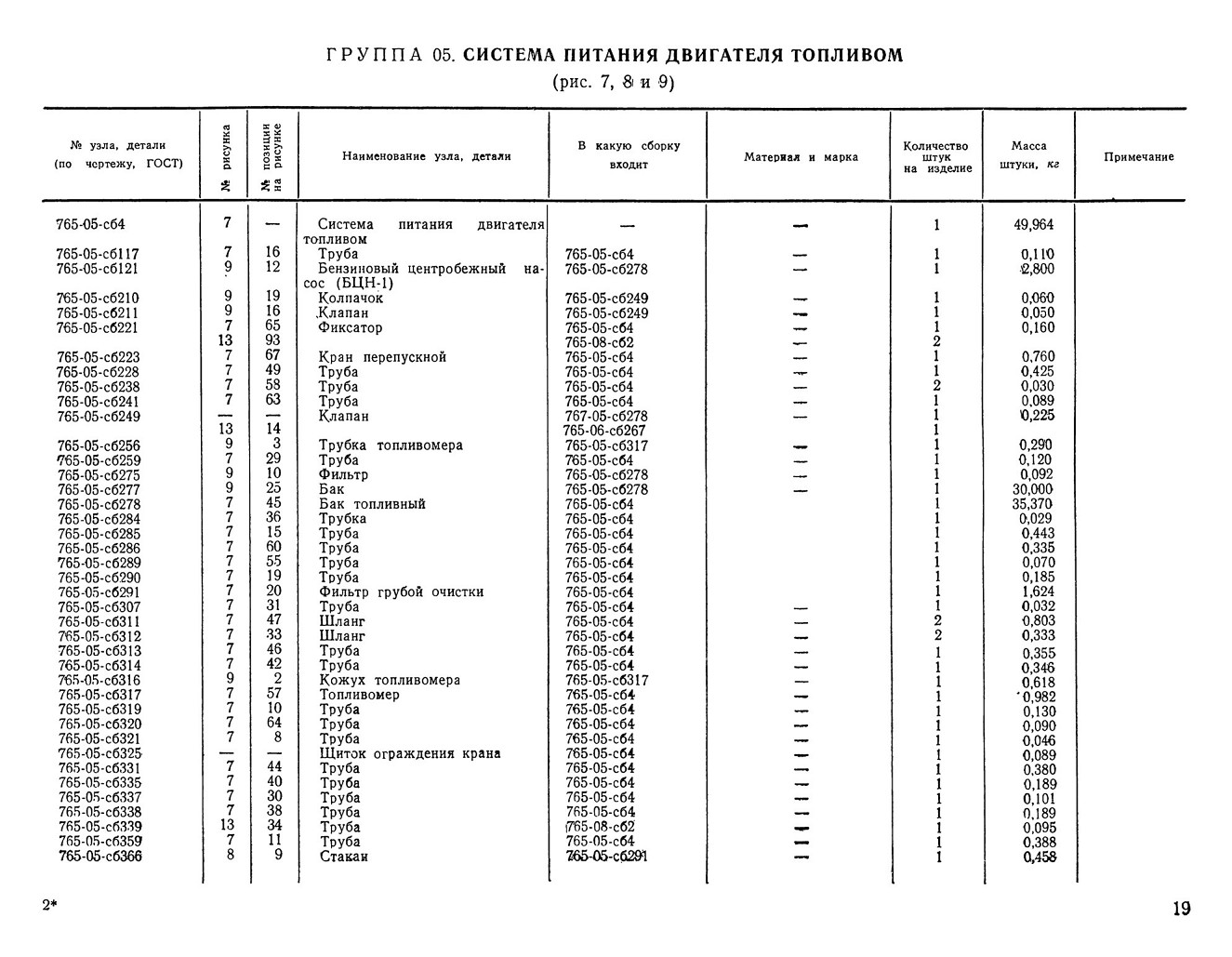

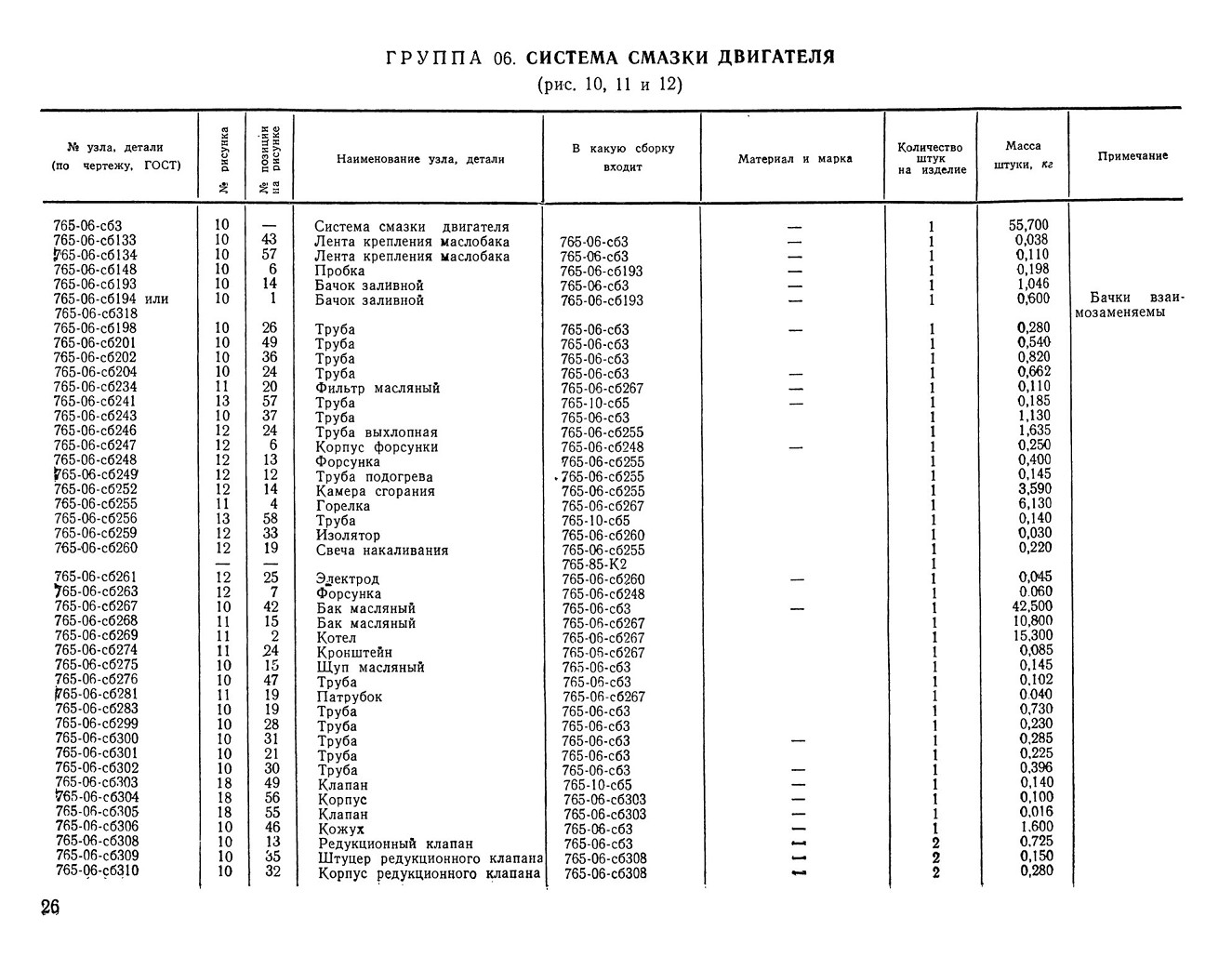

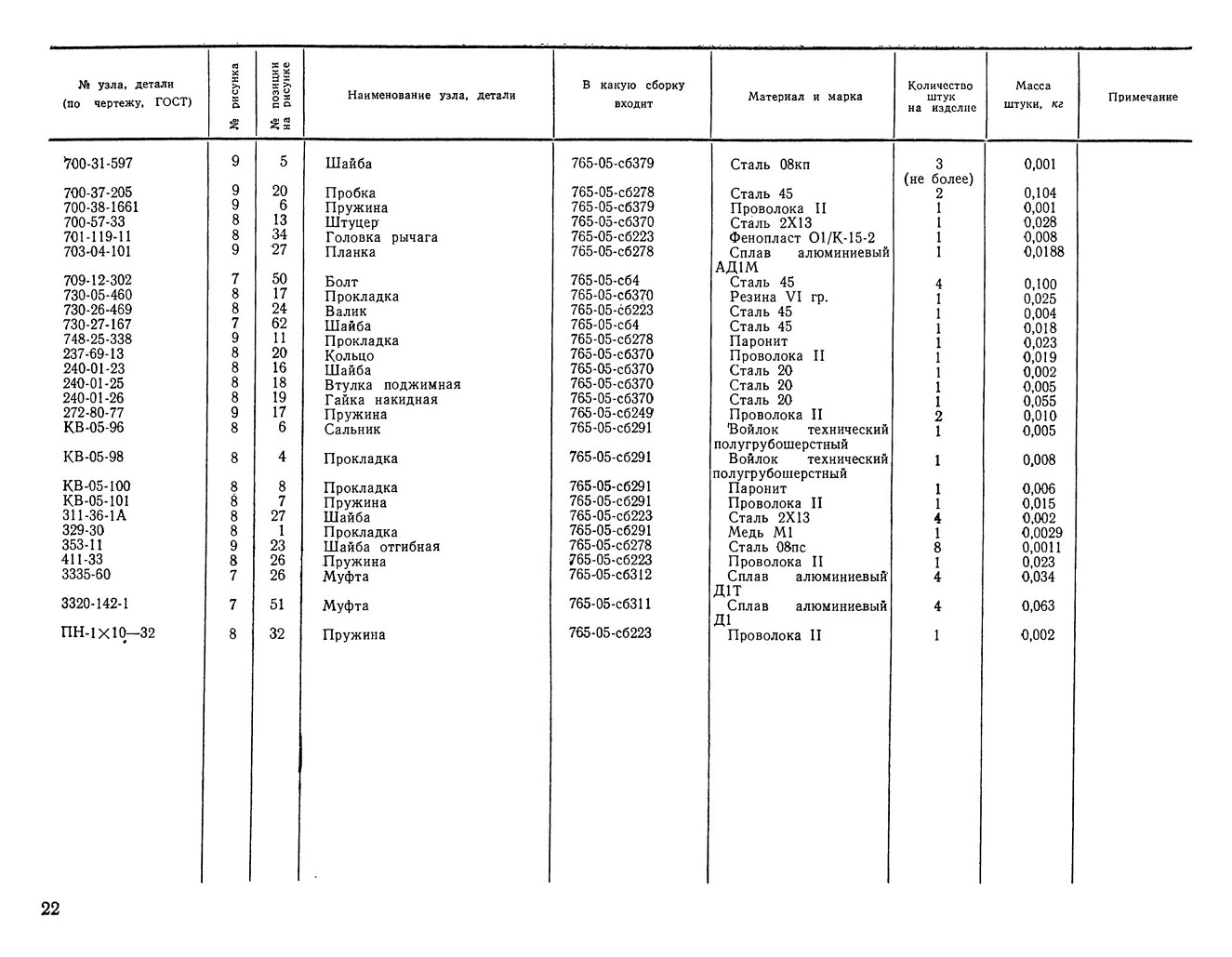

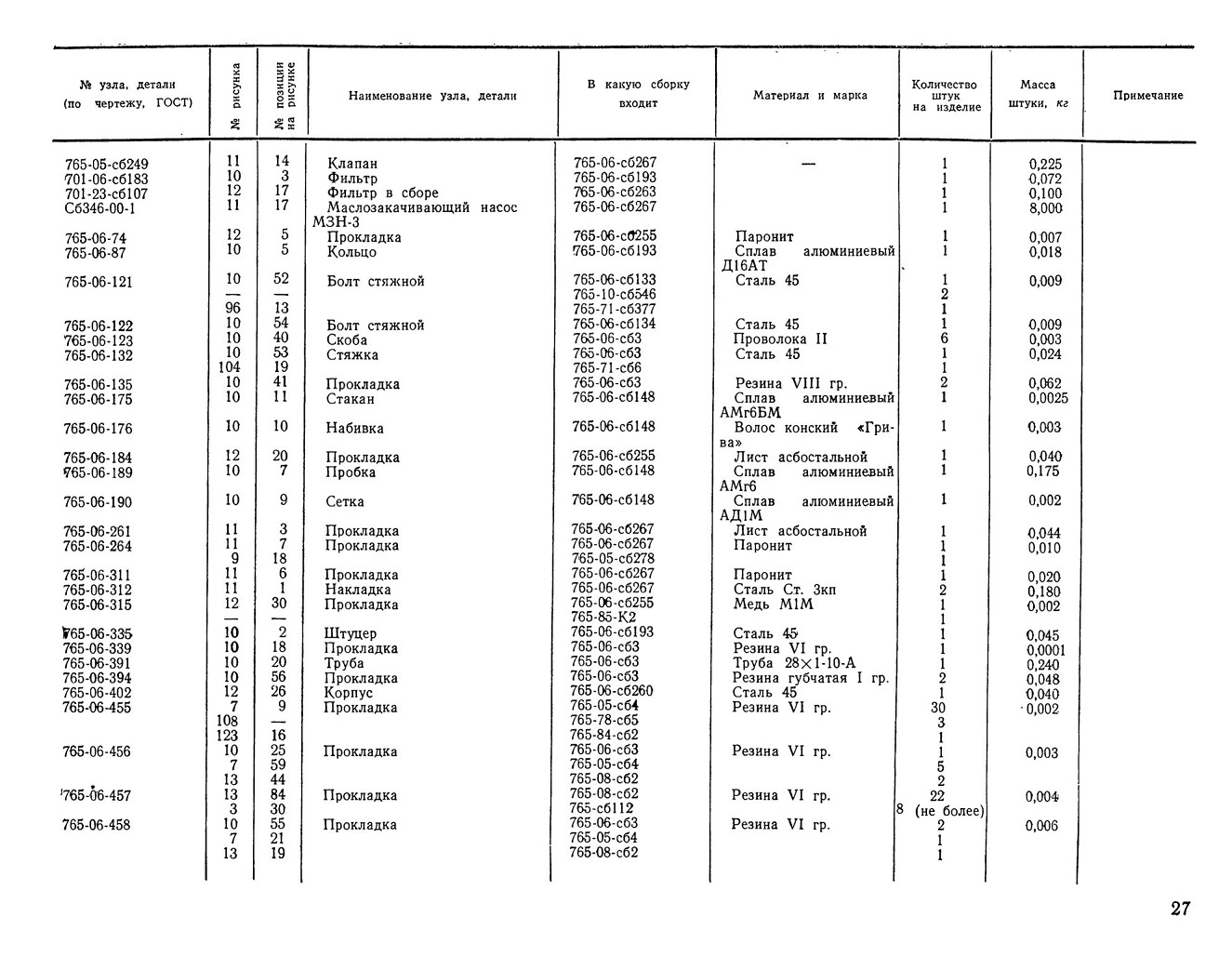

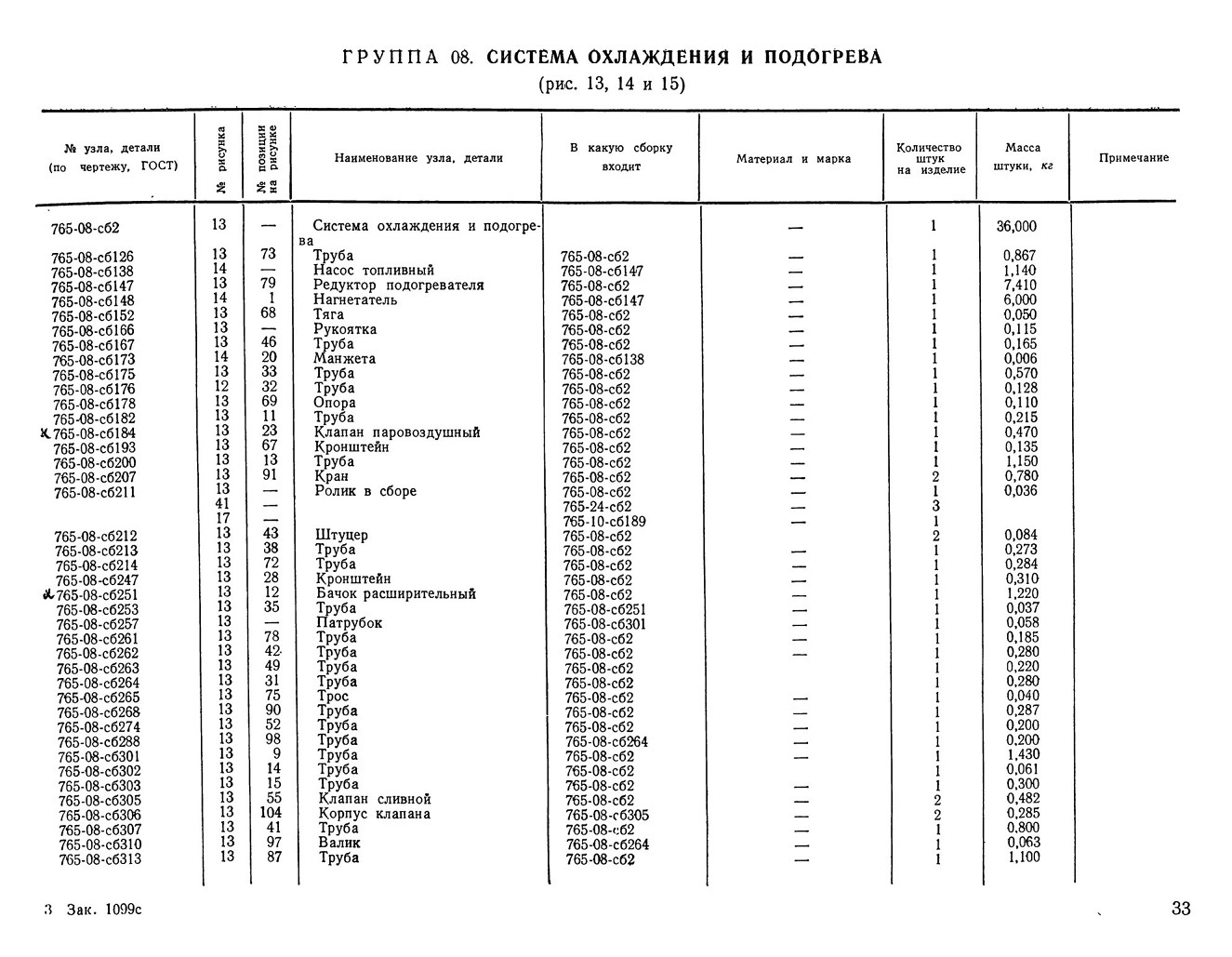

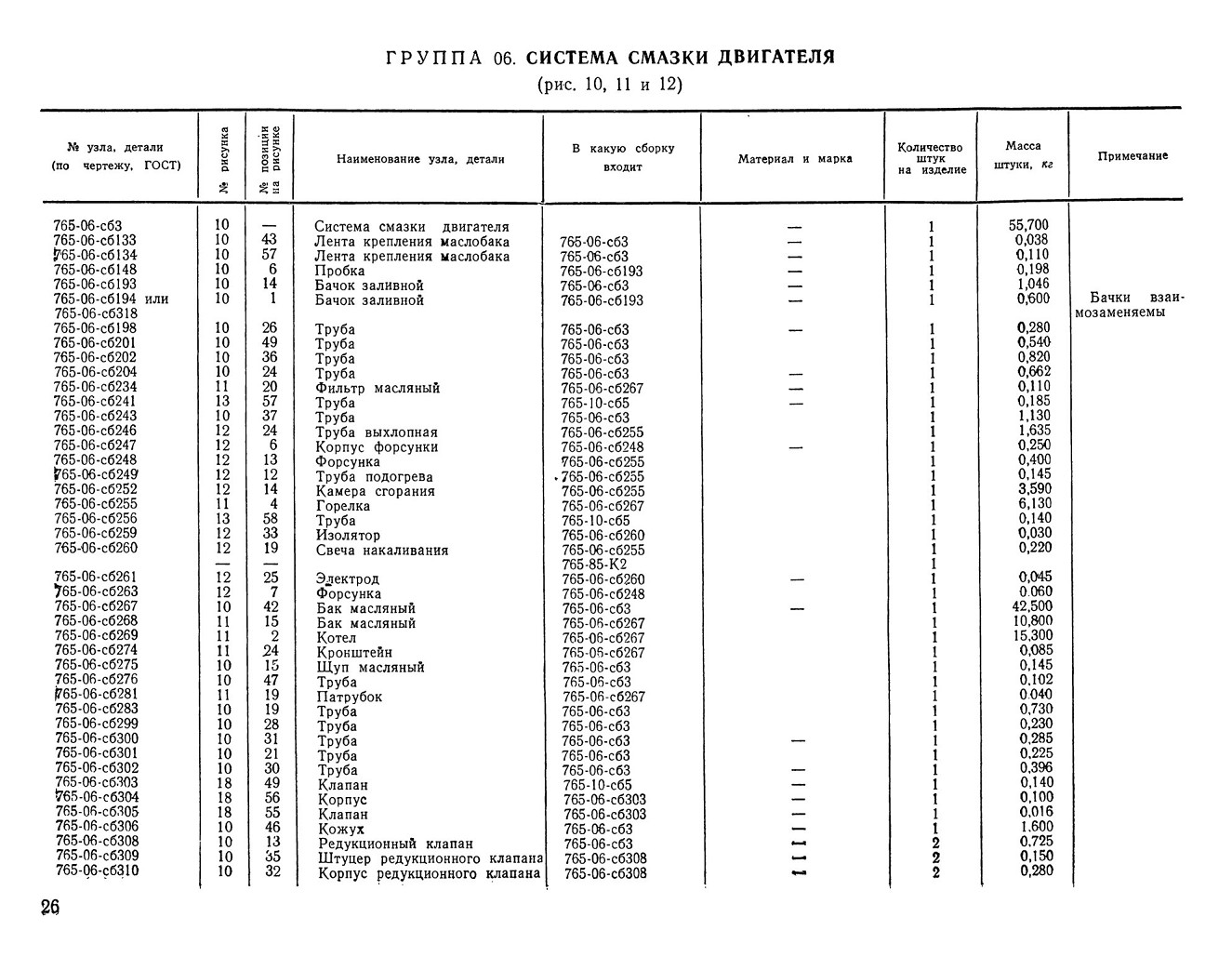

Раздел I. Группы узлов и деталей

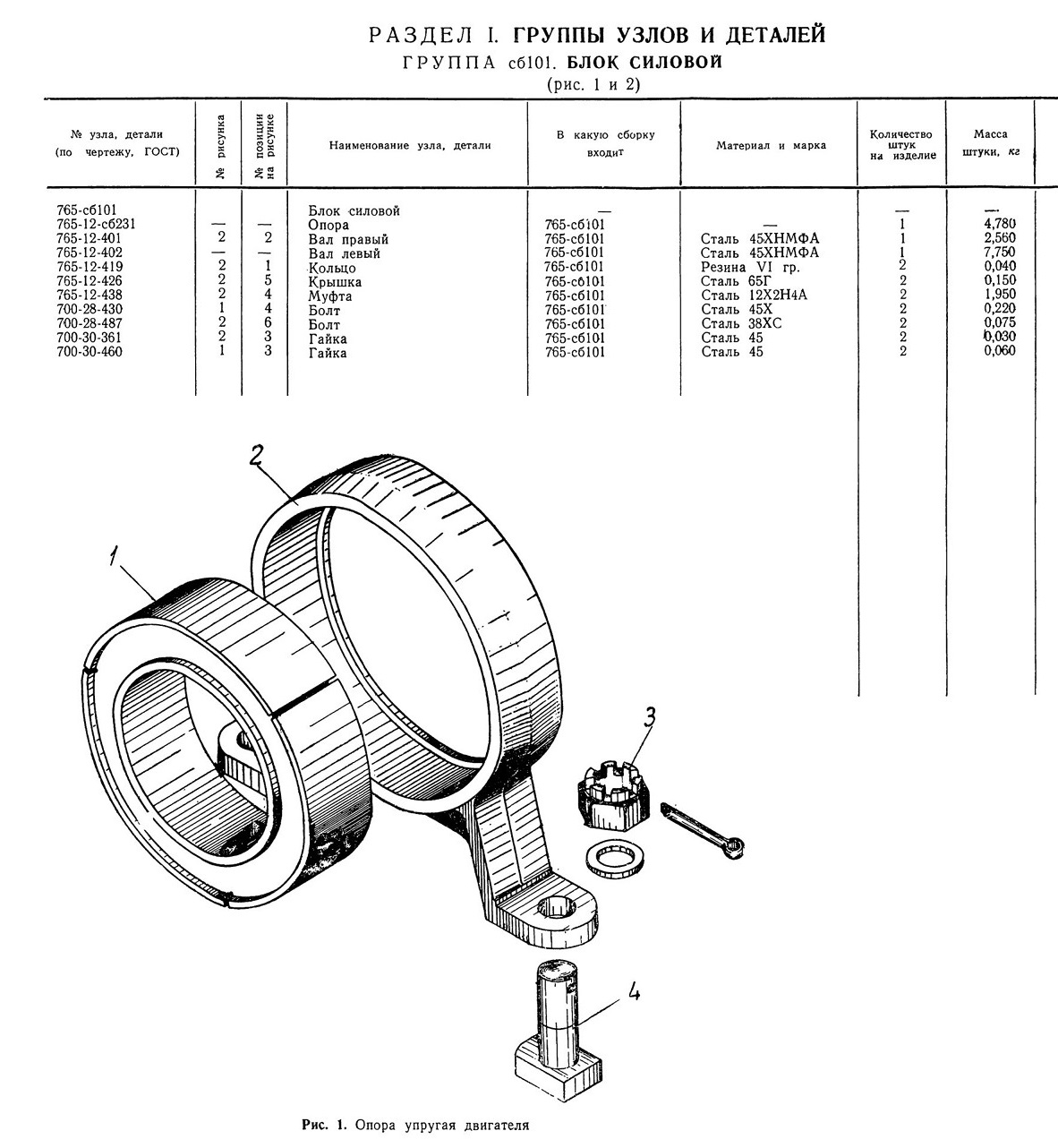

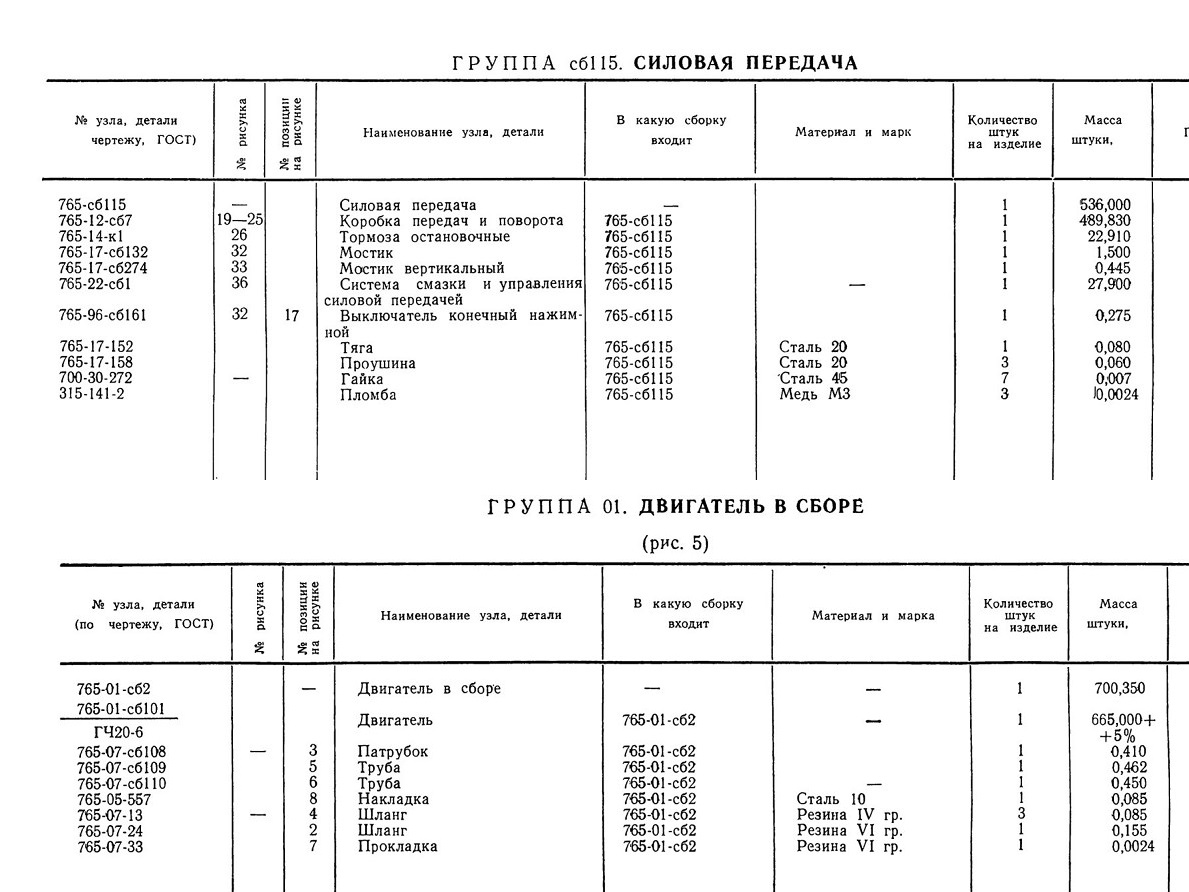

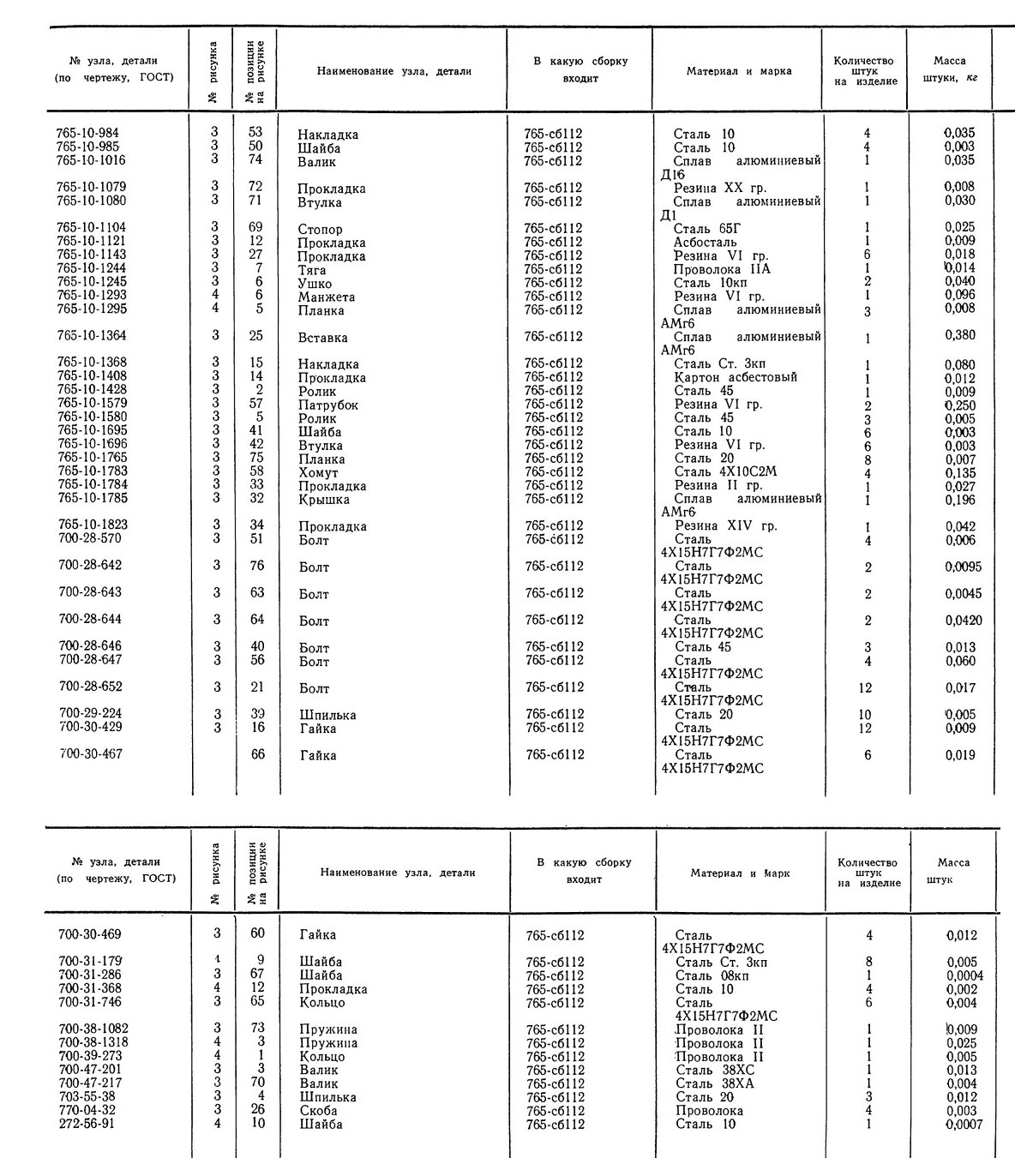

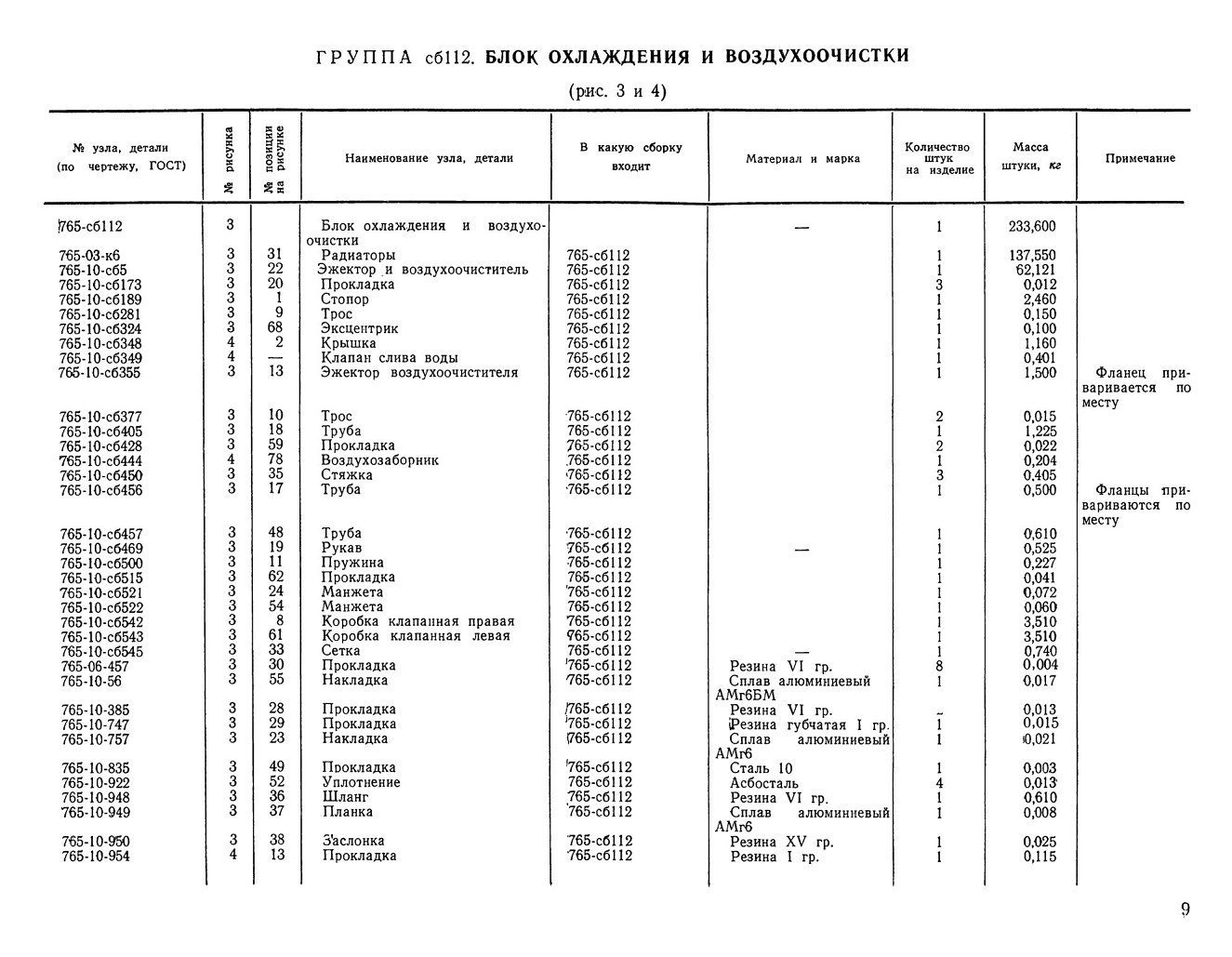

Группа Блок силовой .

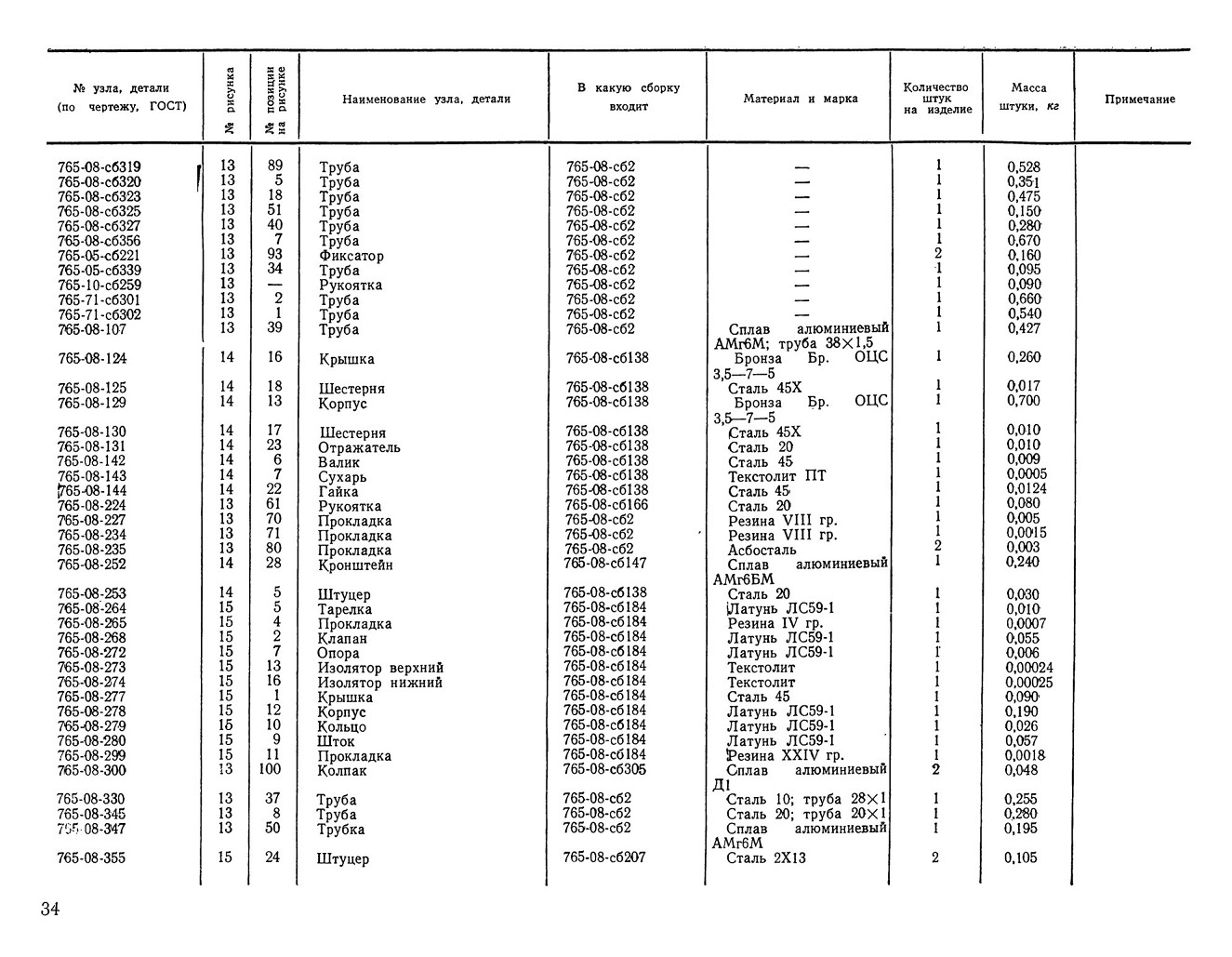

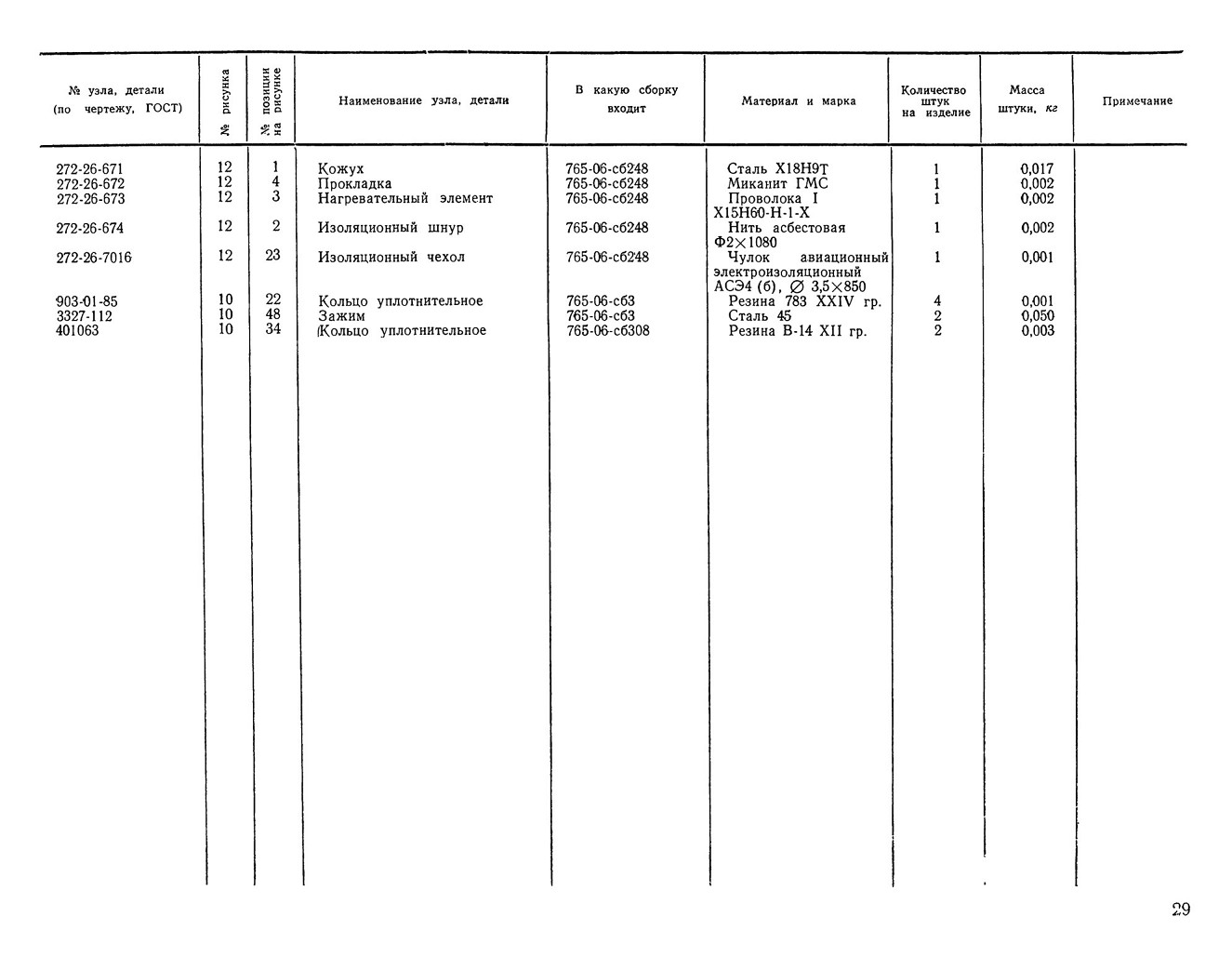

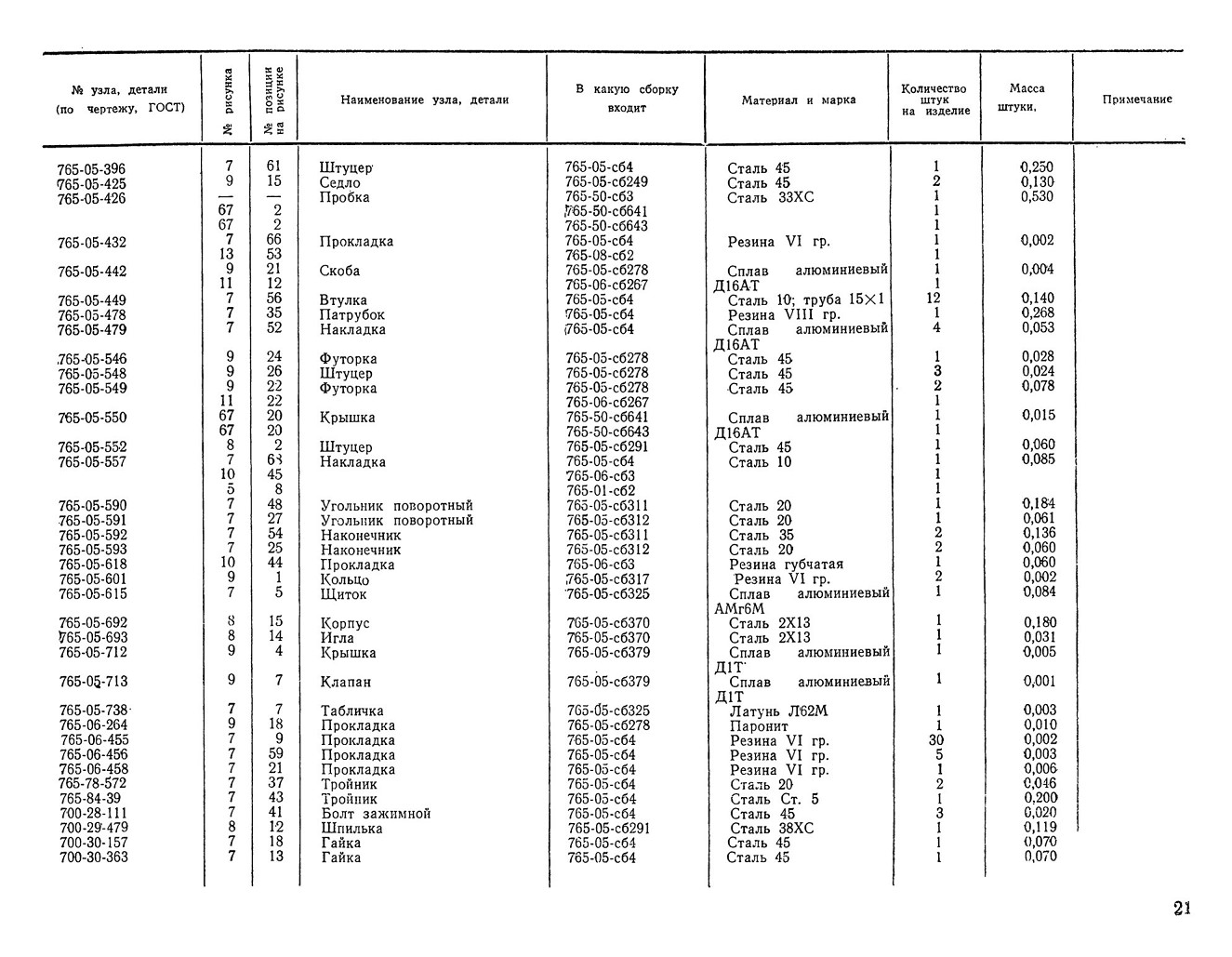

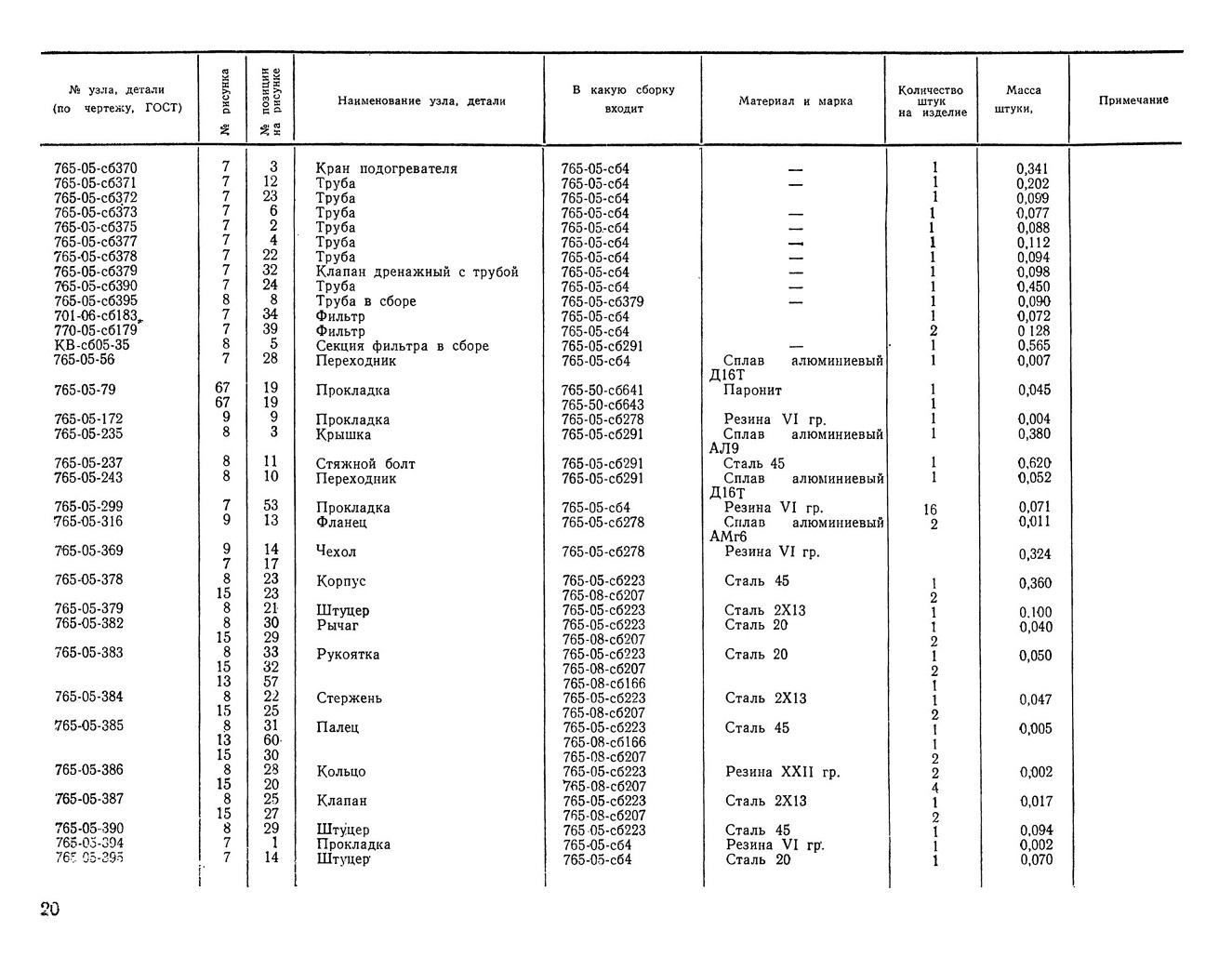

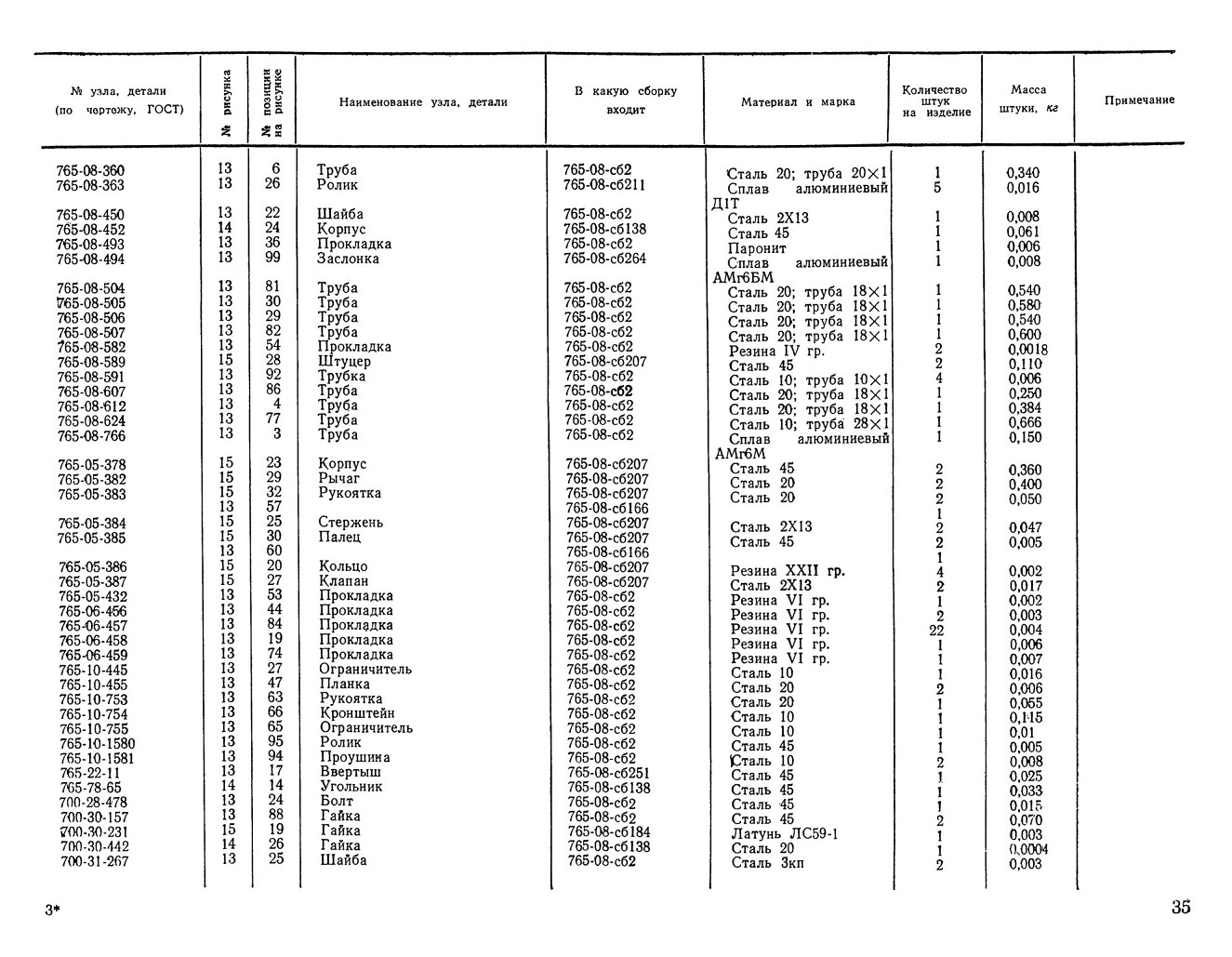

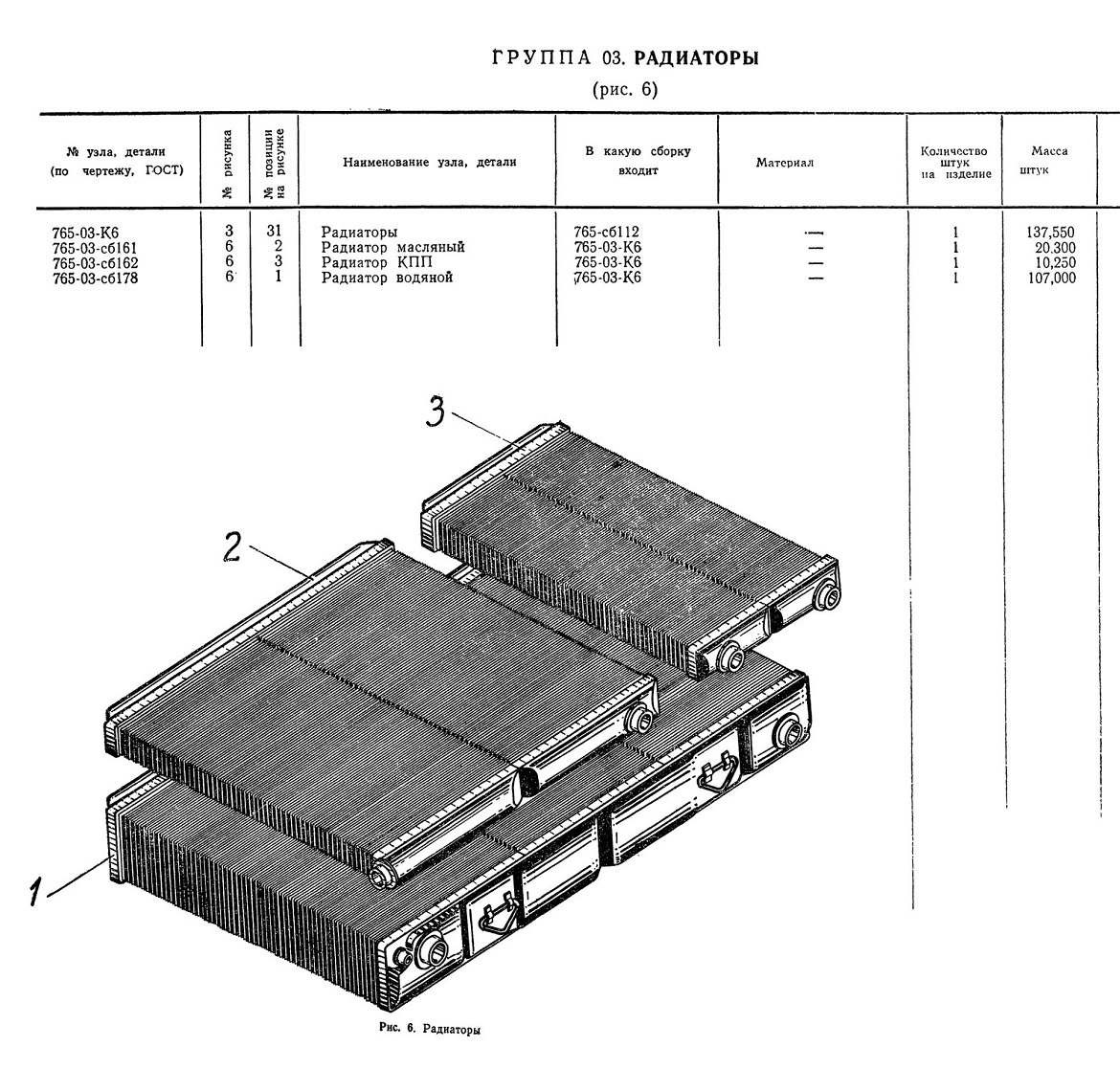

Группа 31. Колеса направляющие с натяжными механизмами

Группа А. Гидроамортизаторы

Группа 33. Подвеска и опорные катки

Группа 34. .Катки поддерживающие

Группа 35. Гусеницы

Группа 41. Электропривод башни

Группа 47 Крылья и водоотражательный щиток

Группа . Корпус

группа Установка орудия

52. Установка пулемета

Группа 54. .Механизм подъема орудия

Группа 57. Башня Группа 58. Командирская башенка

Группа 59. Сиденье оператора

Группа 60. Сиденья десанта

Группа 63. Стопор башни .

Группа 64. Механизм подачи выстрелов

Группа 65. Конвейер механизма заряжания

Группа 66. Установка приборов наблюдения

Группа 67. Укладка ПТУРС в корпусе

Группа 68. Укладка боекомплекта ПКТ

Группа 69. Крышка люка оператора

Группа 71. Фильтровентиляционная установка и отопители

Группа 73. Пусковая установка и укладка ПТУРС

Группа 77. Укладка личного комплекта

Группа 78. Блокированный пневмопривод и пневмооборудование

Группа 79. Вращающееся контактное устройство

Группа 82. Электрооборудование корпуса 4

Группа 84. Термодымовая аппаратура

Группа 85. Части запасные

Группа 86. Установка радиостанции Р-123 танкового переговорного устройства Р-124

Группа 87. Противопожарное оборудование Группа 88. Электрические провода корпуса

Группа 89. Установка аккумуляторов и регулирующей аппаратуры

Группа 90. Электрооборудование противоатомной и противопожарной защиты

Группа 93. Инструмент и принадлежности

Группа 94. Укладка и крепление ЗИП

Группа 95. Электрооборудование башни

Группа 96. Электрооборудование механизма заряжания

Группа 97. Электрические провода башни

Группа 100. Эксплуатационный комплект (один на десять машин)

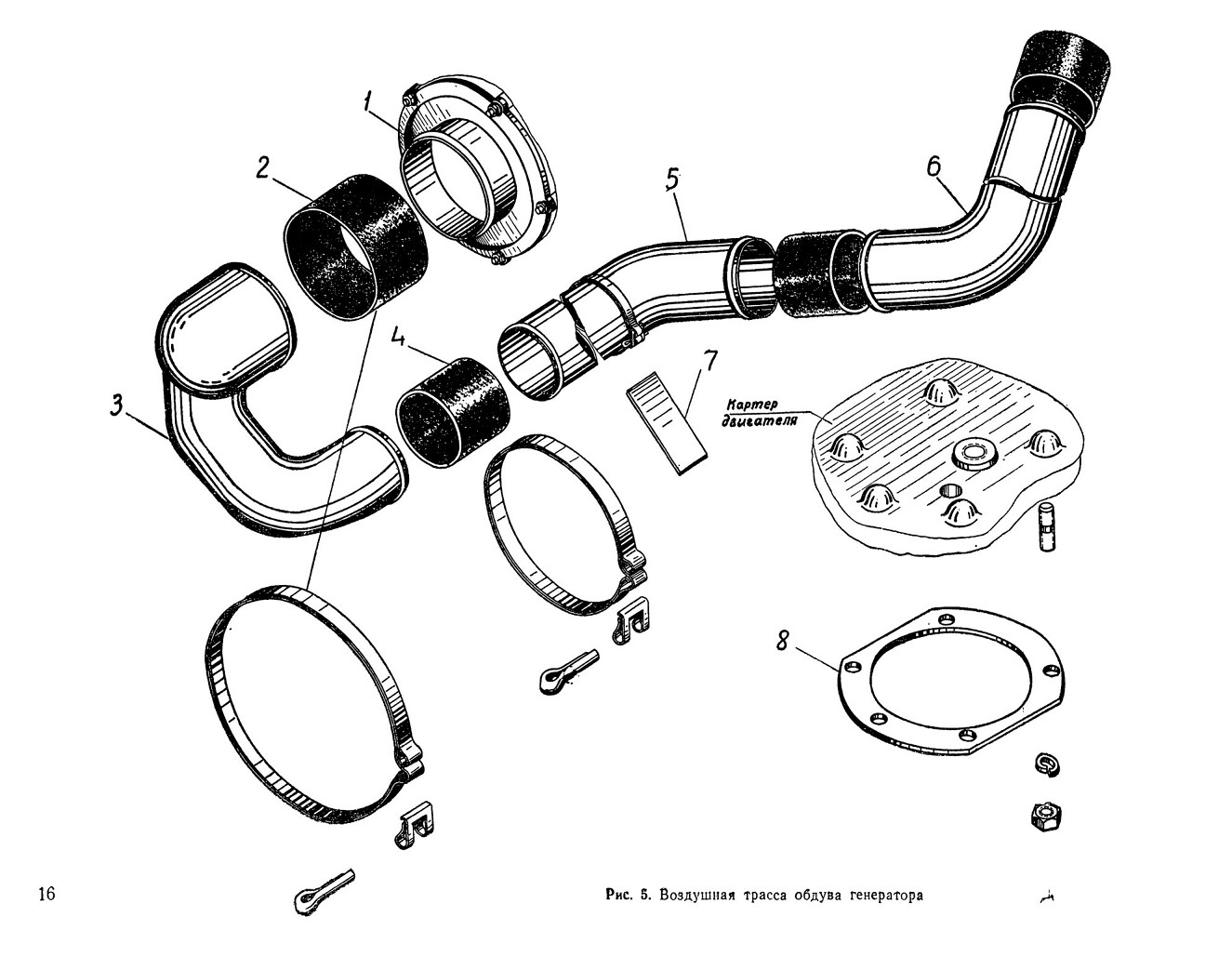

Группа 07 Узлы и детали, применяемые для охлаждения генератора Перечень узлов и деталей, заимствованных с других объектов

Раздел Спецификация узлов, деталей, приборов, нормалей

УКАЗАНИЯ ПО ПОЛЬЗОВАНИЮ КАТАЛОГОМ
Каталог состоит из двух разделов:

В раздел I — Группы узлов и деталей — включены все агрегаты, узлы и детали БМП-1, за исключением: узлов и деталей двигателя, вооружения, приборов связи, оптических приборов; деталей, входящих в неразъемные узлы (сварные, спаянные, склепанные), которые не могут быть использованы отдельно в качестве запасных частей; нормализованных и стандартных деталей, которые помещены во втором разделе Каталога.

В начале первого раздела расположены группы — блоки, за ними (помещены группы, начиная с 01, в порядке возрастания их номеров согласно заводской спецификации.

Узлы и детали в группах перечислены в такой последовательности:

— узлы, имеющие обозначение данной группы с индексом 765;

узлы, имеющие обозначение других групп с индексом 765;

— узлы с индексом других объектов в порядке возрастания групп;

— детали, имеющие обозначение данной группы с индексом 765;

— детали, имеющие обозначение других групп с индексом 765;

— детали с индексами других объектов в порядке возрастания групп.

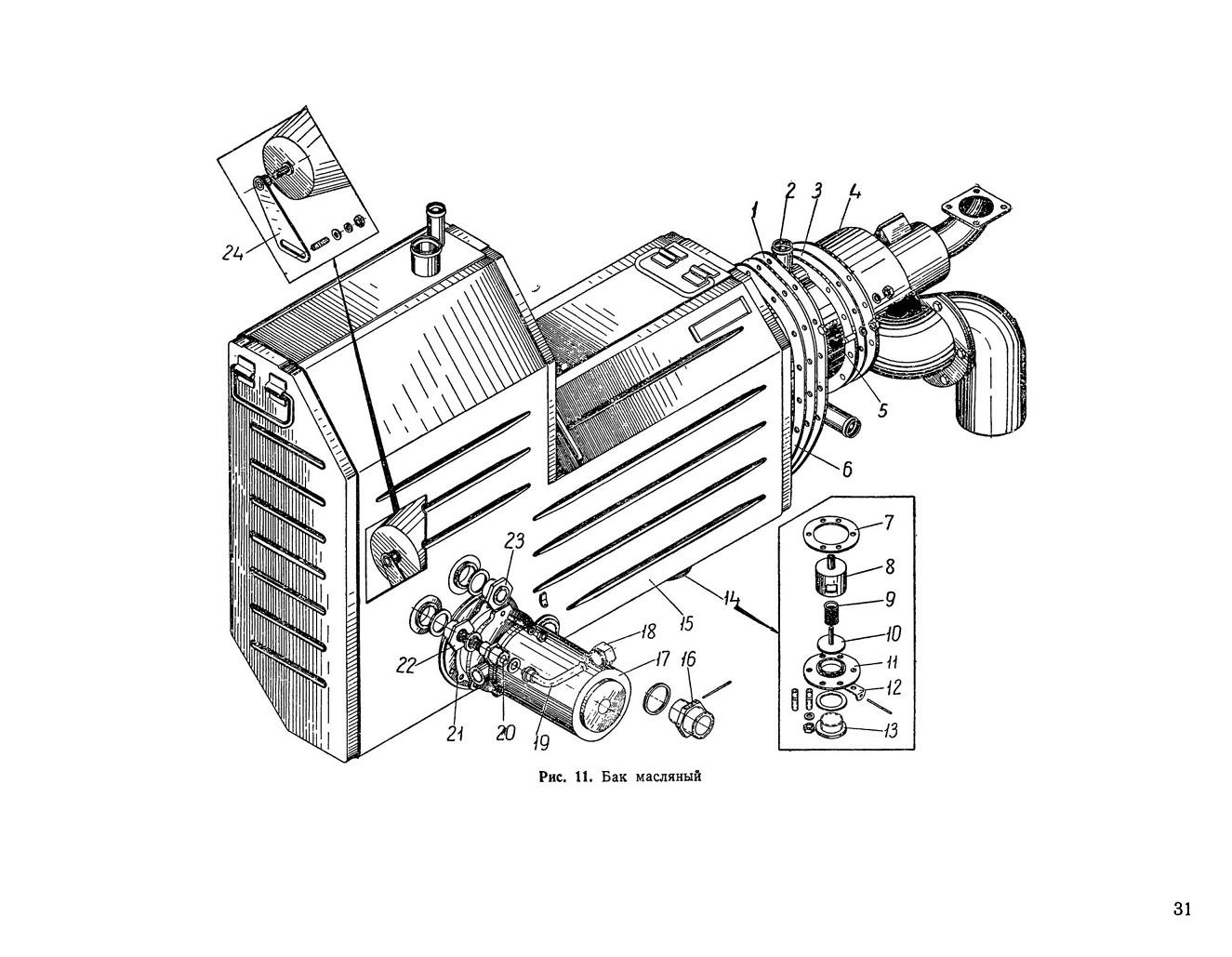

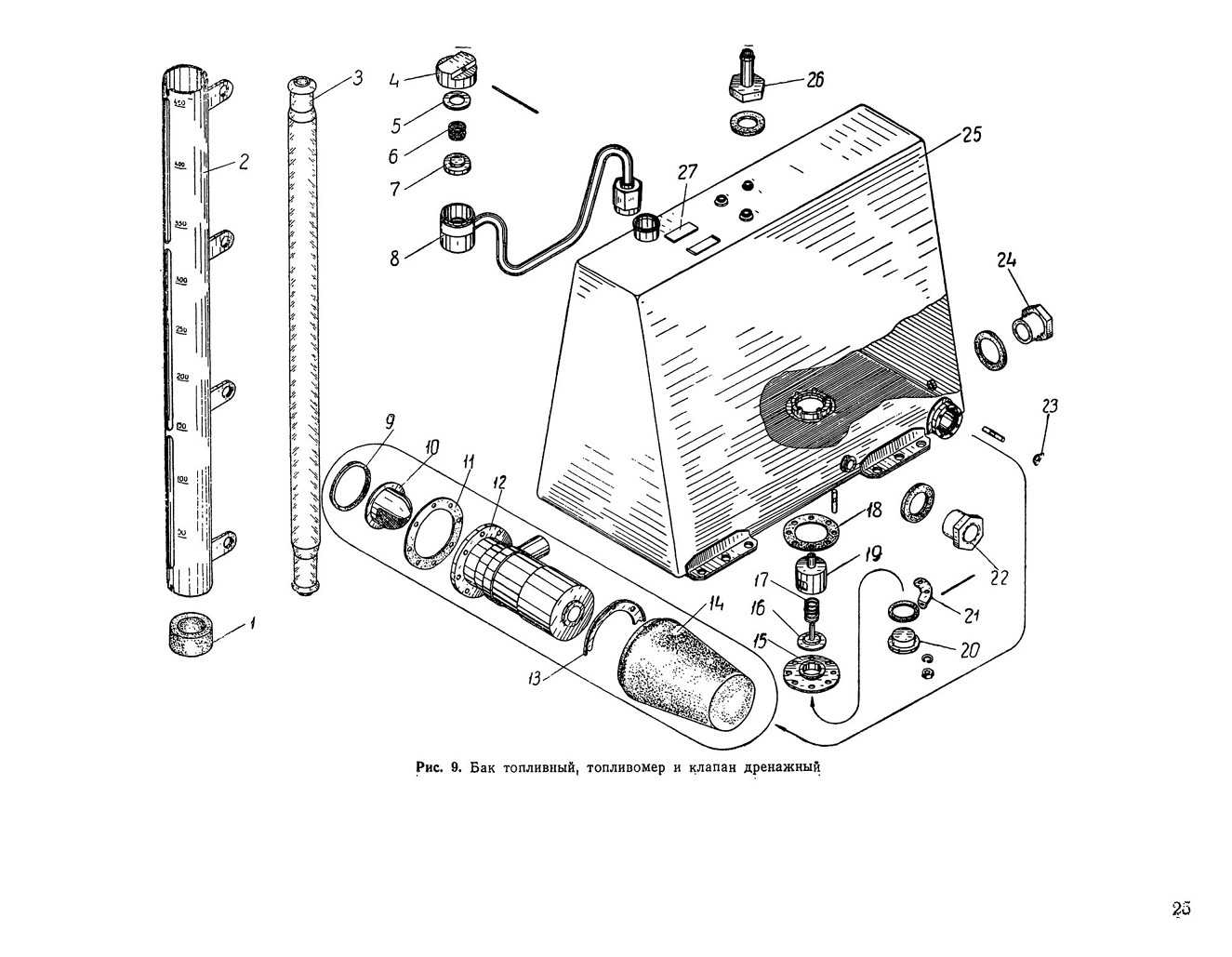

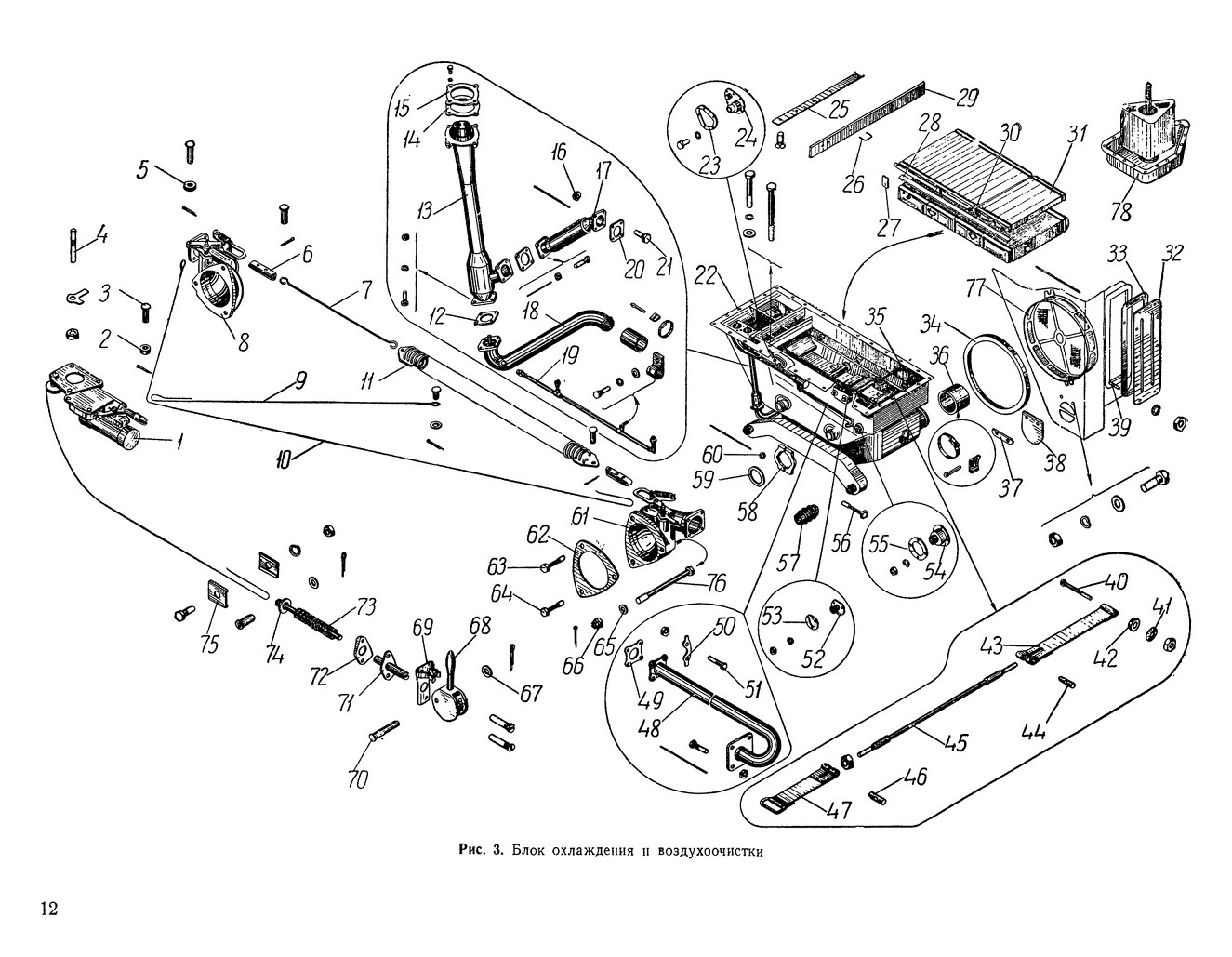

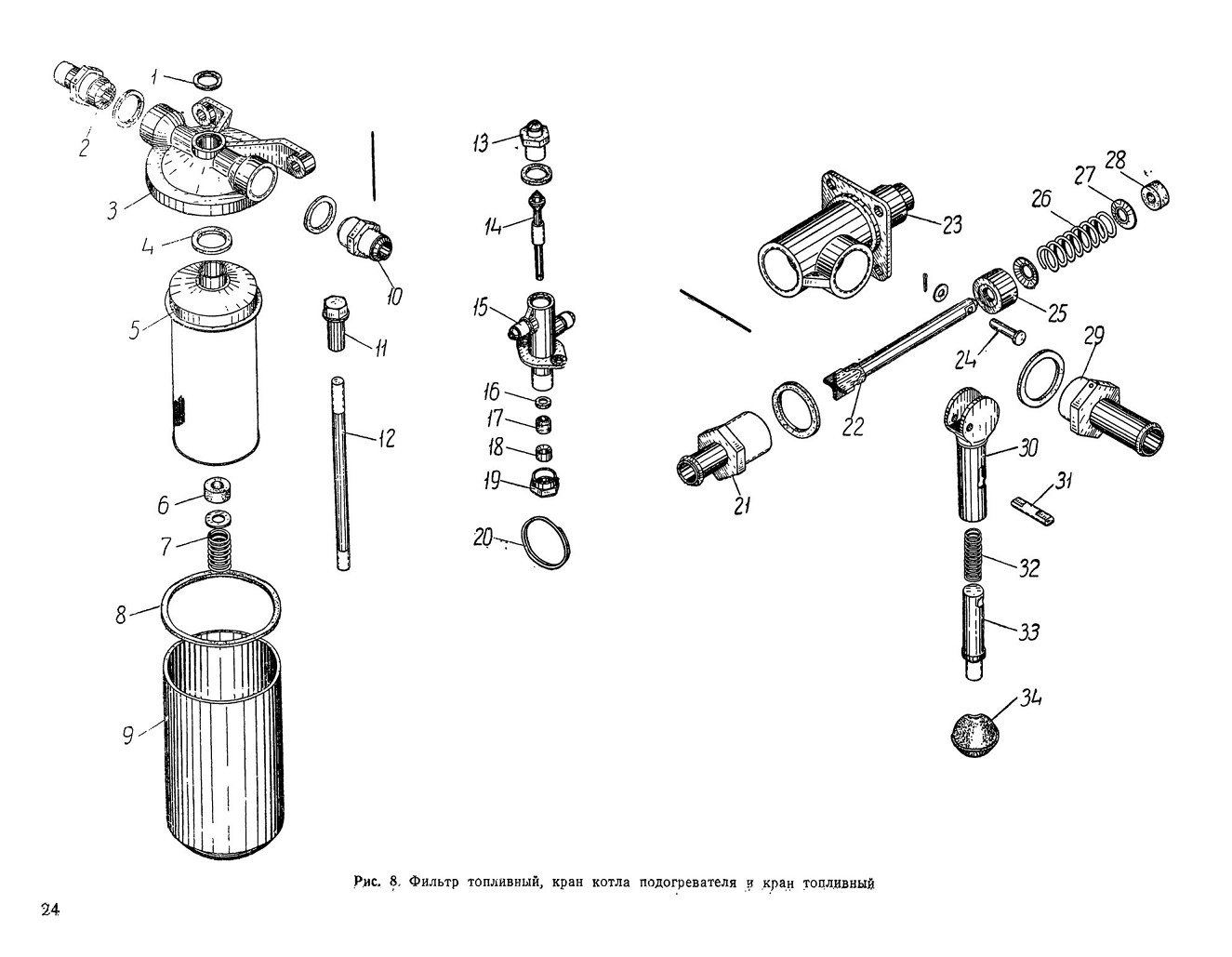

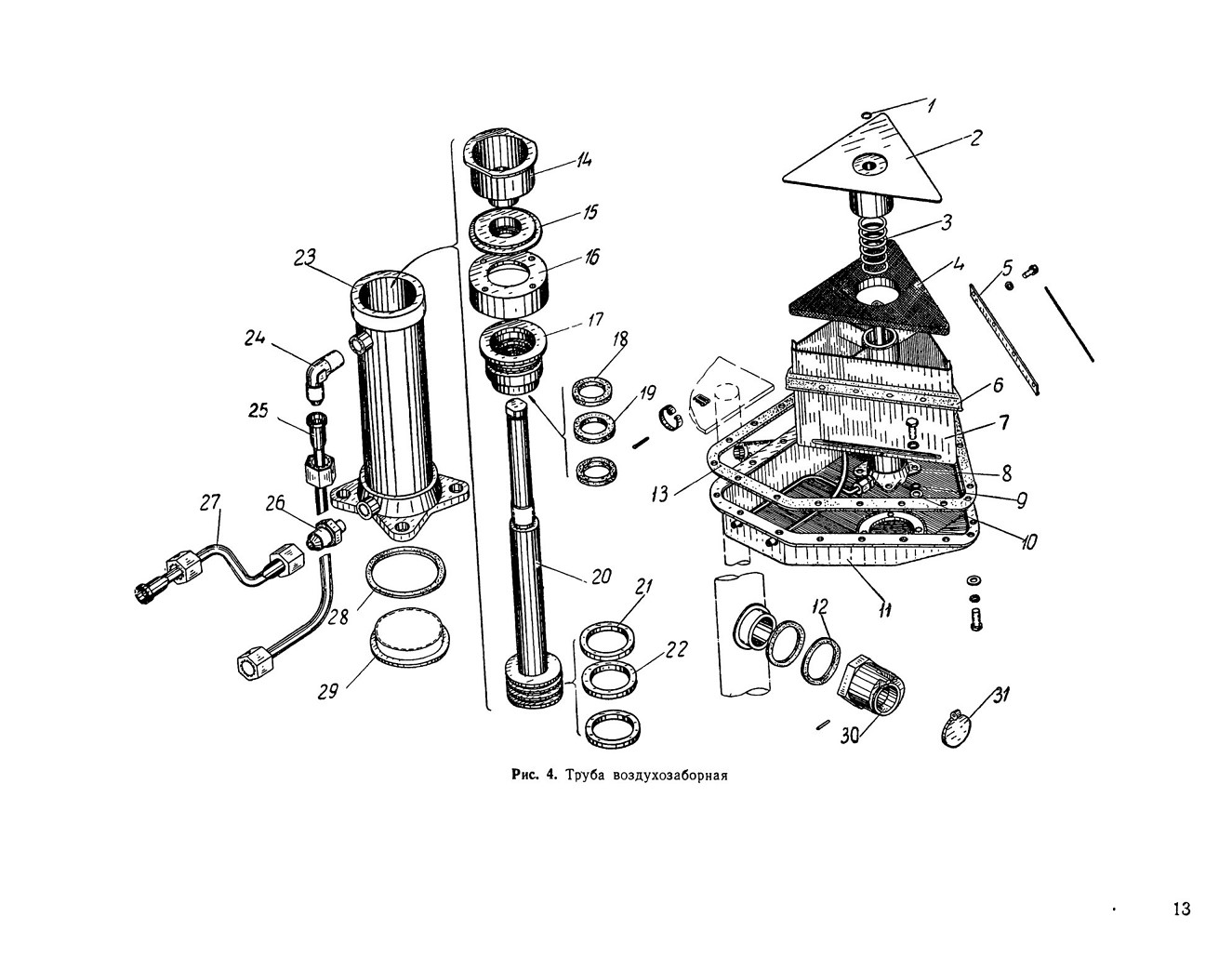

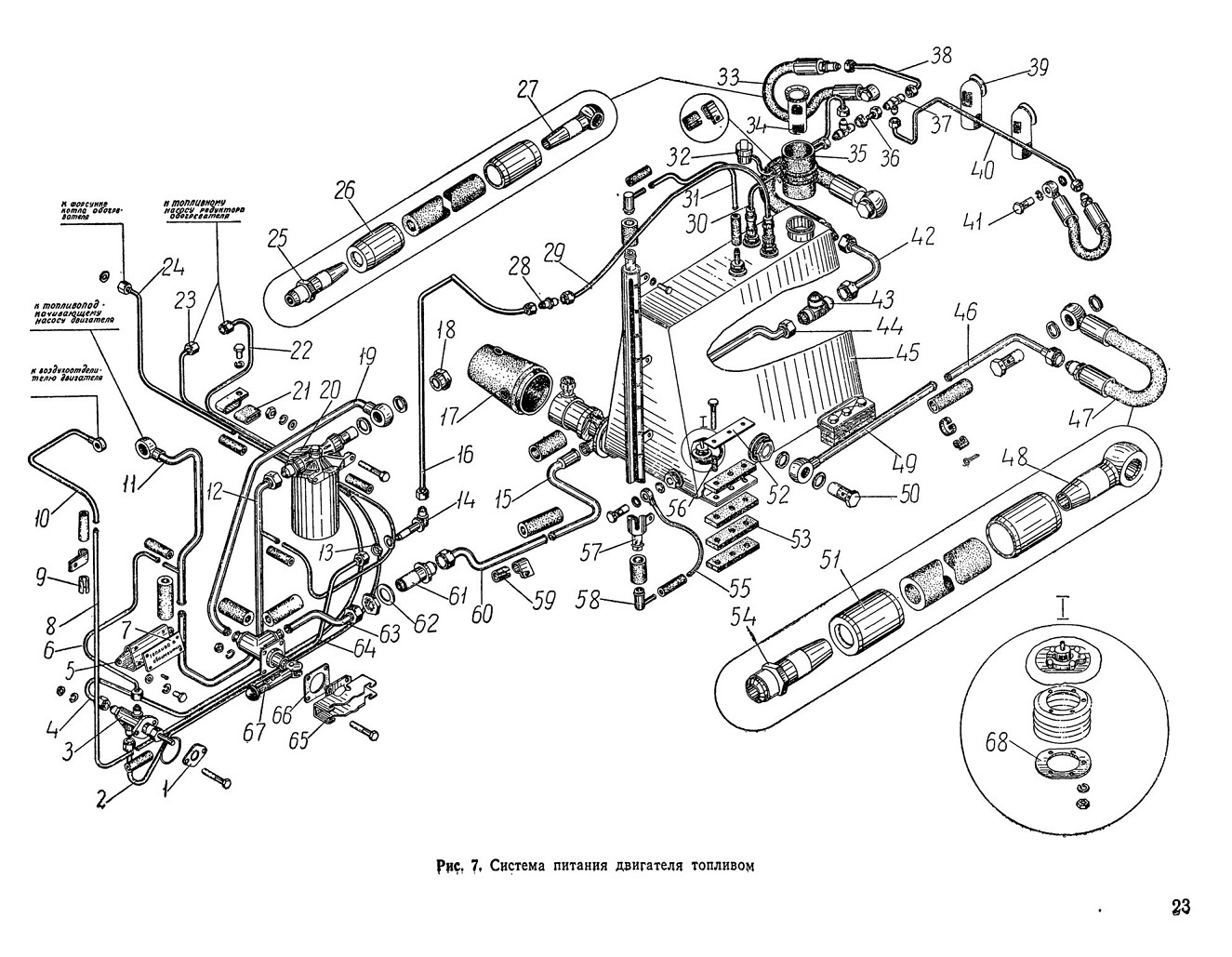

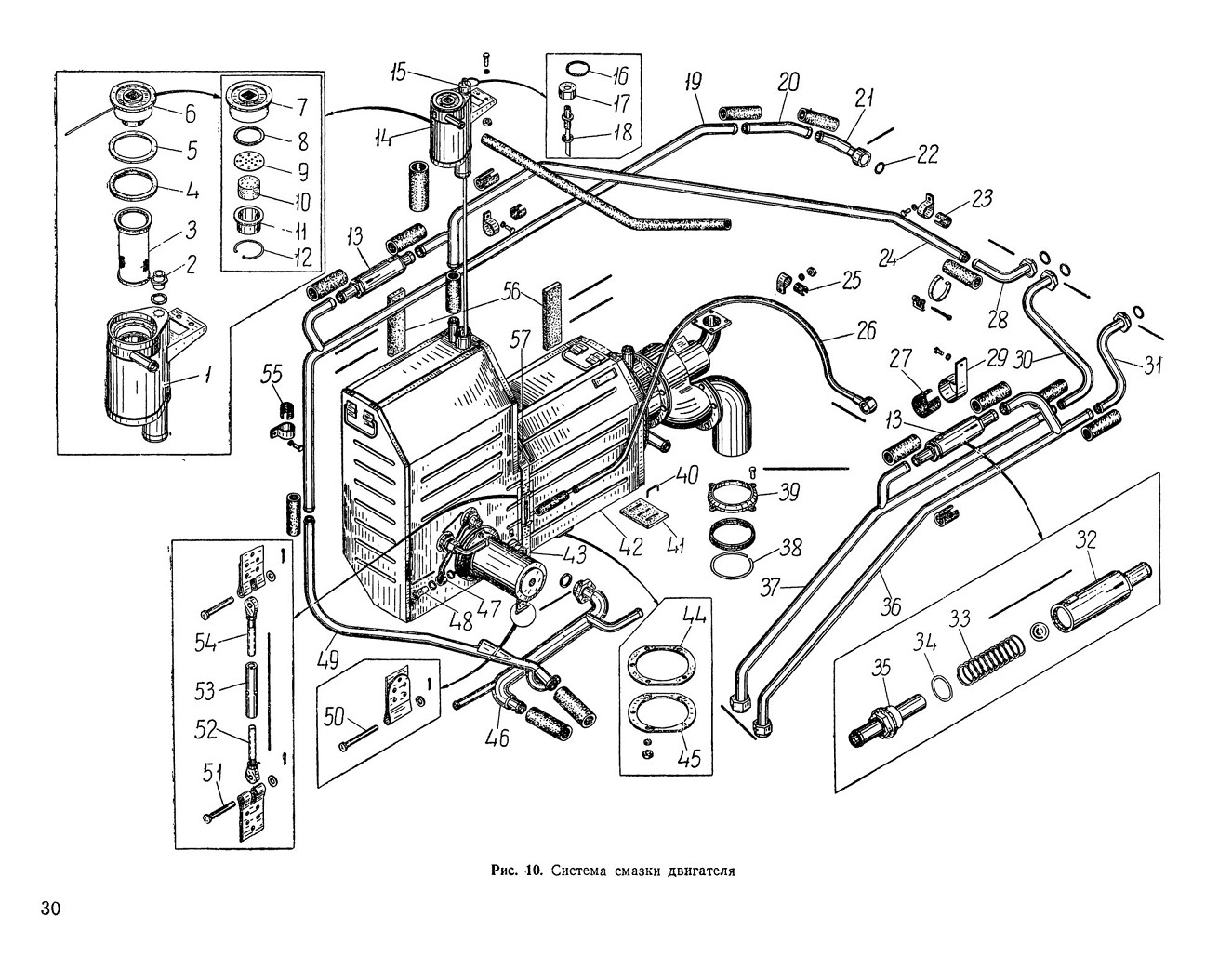

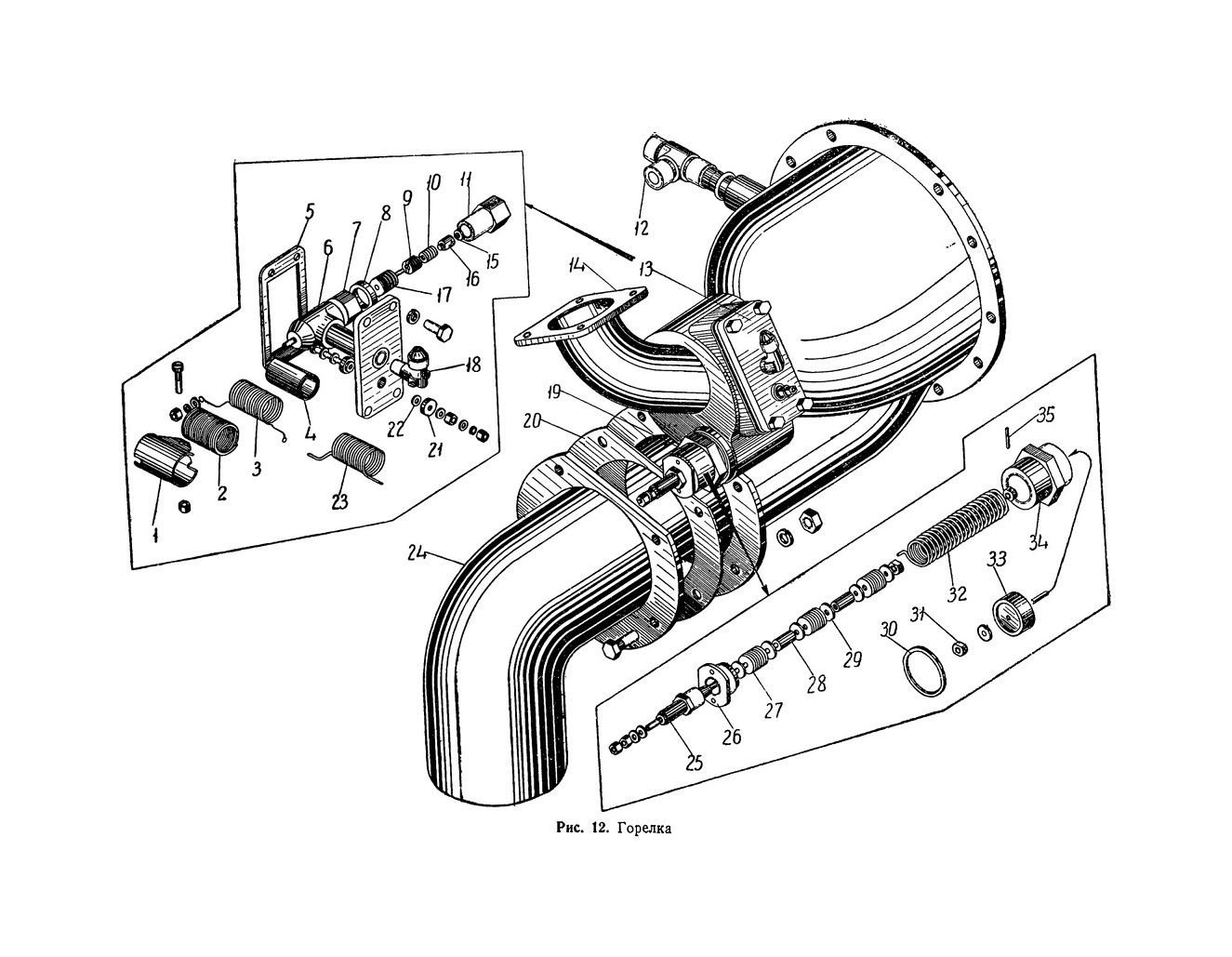

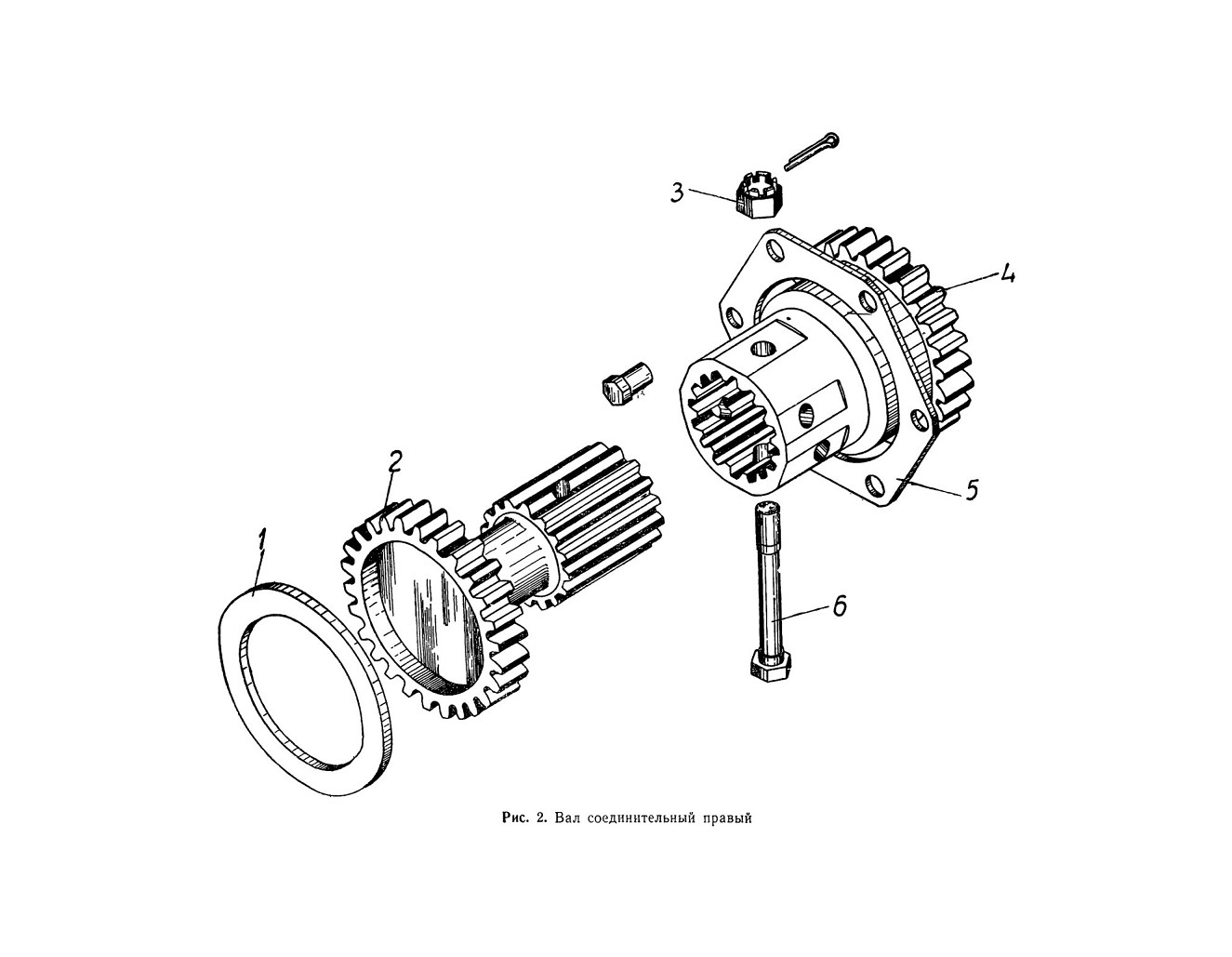

В конце текстовой части каждой группы, за исключением групп 07 и 85, помещен один или несколько .рисунков, выполненных в аксонометрической проекции, с раздельным расположением деталей.

За группами объекта 765 помещены заимствованная группа 07 и перечень узлов и деталей, заимствованных с других объектов.

Узлы и детали на рисунках обозначены порядковыми номерами, согласно которым в текстовой части группы можно найти данные о них.

Наименование систем, агрегатов, узлов, деталей и приборов соответствует принятой терминологии по бронетанковой технике.

По комплектующим изделиям заводов-смежников наряду с обозначениями, принятыми в чертежно-технической документации

БМП-1, указаны фирменные номера

Обозначения узлов и деталей, приведенные в Каталоге, составлены следующим образом: первая группа цифр (765) обозначает номер объекта; вторая группа цифр (двузначная или трехзначная) обозначает порядковый номер группы в объекте; третья группа цифр обозначает порядковый номер узла или детали, причем в обозначениях узла третья группа цифр имеет 3H3iK «сб».

Пример. 765-12-сб102 — объект 765, узел группы 12 с .порядковым номером сб 102 (диск ведомый);

765-17-239 — объект 765, деталь группы 17 с порядковым номером 239 (прокладка).

Узлы и детали, заимствованные с других объектов, имеют свои индексы.

Например. 730-15-16 — деталь заимствована с объекта 730; КВ-05-13--деталь заимствована с танка КВ и т. д.

При определении суммарного количества деталей (или узлов), идущих на машину, следует учитывать только количество деталей (или узлов), указанное в группе, к которой данная деталь (или узел) относится. В тех группах, для которых деталь является заимствованной, повторено ее количество для данной группы.

В разделе II — Спецификации узлов, деталей, приборов, нормалей— помещены следующие узлы, детали и приборы БМП-1:

Электро- и радиооборудование и приборы.

Шарико- и роликоподшипники, ролики и шарики.

Электрические провода.

Резиновые рукава и трубки.

Неметаллические детали.

Стандартные и нормализованные детали.

Каталог составлен по технической документации, действовавшей на 1 августа 1969 г.
