Toshiba Каталоги продукции: бытовые и полупромышленные кондиционеры (2018-2012 год)

MMU-AP

∗∗∗

2WH

Технические характеристики

Внутренний блок – (доп. характеристики)

MMU- AP0072WH AP0092WH AP0122WH AP0152WH AP0182WH AP0242WH AP0272WH AP0302WH AP0362WH AP0482WH AP0562WH

Расход воздуха (макс/сред/мин)

/ч

558/498/450

600/534/450 900/750/618

1050/840/738

1260/900/780

1740/1434/1182 1800/1482/1230 2040/1578/1320

Расход воздуха (макс/сред/мин)

л/с

155/138/125

167/148/125 250/208/172

291/233/205

350/250/780 483/398/328 500/412/342 567/438/367

Уровень звукового давления (макс/сред/мин)

дБ(А)

34/32/30

35/33/30

38/35/33

40/37/34

42/39/36

43/40/37

46/42/39

Уровень звуковой мощности (макс/сред/мин)

дБ(А)

49/47/45

50/48/45

53/50/48

55/52/49

57/54/51

58/55/52

61/57/54

Размеры (ВхШхГ)

мм

295 x 815 x 570

345 x 1180 x 570

345 x 1600 x 570

Масса

кг

Размеры панели (ВхШхГ)

мм

20 x 1050 x 680

20 x 1415 x 680

20 x 1835 x 680

Вес панели

кг

Диаметр трассы (газ-жидкость)

3/8'' - 1/4'' 3/8'' - 1/4'' 3/8'' - 1/4'' 1/2'' - 1/4'' 1/2'' - 1/4'' 5/8'' - 3/8'' 5/8'' - 3/8'' 5/8'' - 3/8'' 5/8'' - 3/8'' 5/8'' - 3/8'' 5/8'' - 3/8''

Воздушный фильтр

Стандартный фильтр входит в комплект (длит. срока службы)

Диаметр дренажа

мм

Питание

В-фаз-

Гц

220/240-1-50

Внутренний блок – (осн. характеристики)

MMU- AP0072WH AP0092WH AP0122WH AP0152WH AP0182WH AP0242WH AP0272WH AP0302WH AP0362WH AP0482WH AP0562WH

Холодопроизводительность

кВт

2,2

2,8

3,6

4,5

5,6

7,1

8,0

9,0

11,2

14,0

16,0

Теплопроизводительность

кВт

2,5

3,2

4,0

5,0

6,3

8,0

9,0

10,0

12,5

16,0

18,0

Потребляемая мощность

кВт

0,029

0,030

0,044

0,054

0,064

0,073

0,088

0,117

Рабочий ток

0,23

0,24

0,32

0,39

0,46

0,48

0,57

0,75

Пусковой ток

0,35

0,36

0,48

0,59

0,69

0,72

0,86

1,13

Особенности

• Тонкий, компактный, легкий блок лег

ко установить – зато непросто заме-
тить в интерьере комнаты.

• Кроме того, 2-поточный кассетный

блок работает практически бесшумно,
обеспе-чивая комфорт и тишину одно-
временно.

• Новая конструкция лицевой пане

ли позволяет установить 2-поточный
внутренний блок в подвесной пото-
лок, в котором уже смонтирован 4-по-
точный кассетный блок.

Преимущества

•

Блоки производительностью до

4,5 кВт весят всего 19 кг и имеют вы-
соту 295 мм.

• Уникальное управление воздушными

потоками: воздух сбалансированно
распределяется по двум направлени-
ям для максимального комфорта.

• Дренажный насос поднимает конден

сат на высоту до 850 мм, что облегчает
выбор места для блока.

• Новый воздушный фильтр Toshiba IAQ

с длительным сроком службы входит
в комплект поставки.

• Приток воздуха с улицы: гарантирует

постоянно свежий обновляемый воз-
дух в помещении.

• Широкий выбор аксессуаров, в том

числе беспроводной инфракрасный
пульт управления.

• Подходит для потолка высотой до

3,8 м

(типоразмеры 4 - 6НР)

2-поточные кассетные блоки

• Стандартная трасса состоит из магистральной трубы длиной 5 м и ответвления длиной 2,5 м с перепадом высот 0 м.
• Реальный уровень шума может превышать указанное значение из-за внешних шумов, создаваемых другими источниками.

RBC-AMS51E

RBC-AMS41E

RBC-AX23UW(W)-E

SMMS-

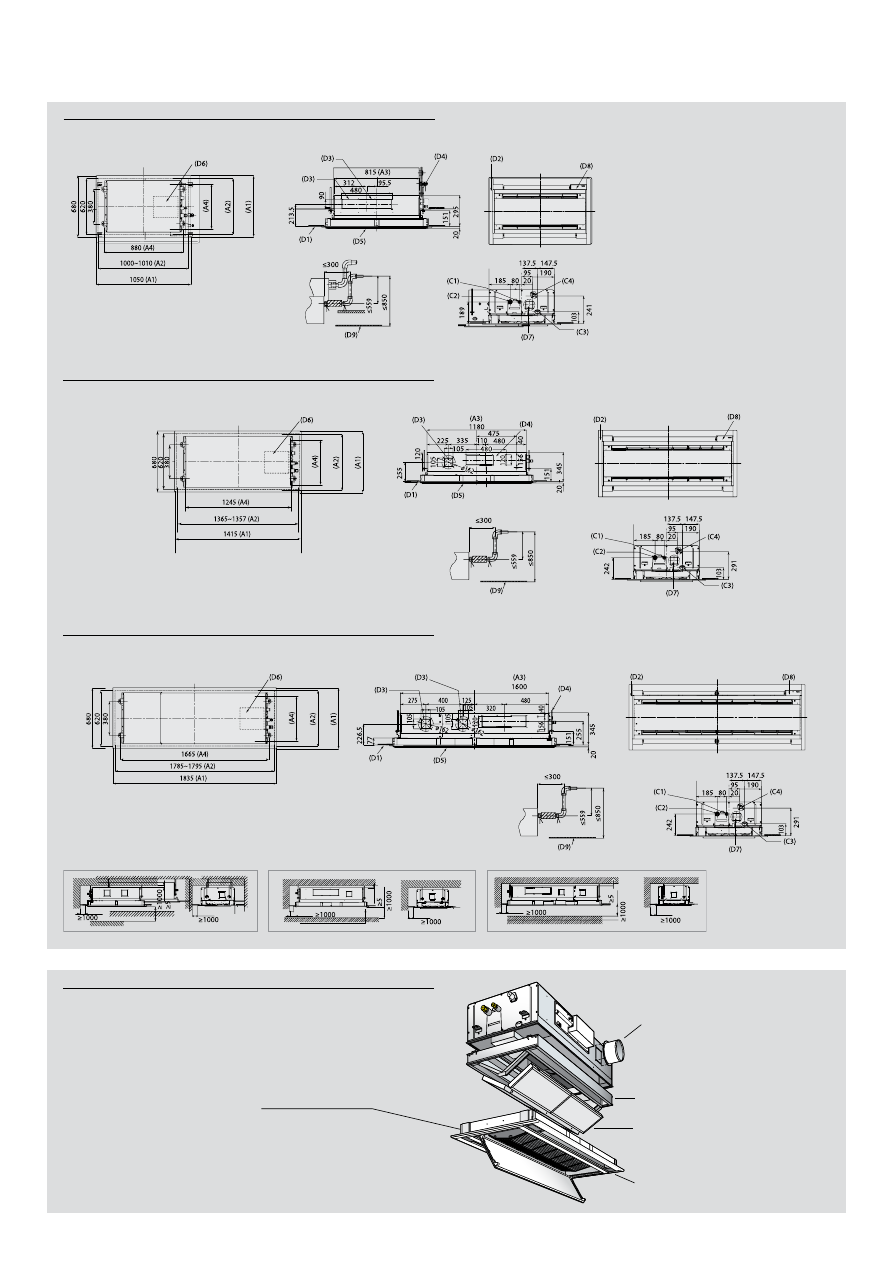

Аксессуары

007 / 009 / 012 / 015

(размеры: мм)

(A1) Панель внешнего вывода

(A2) Размеры отверстия в потолке

(A3) Габаритные размеры

(A4) Высота подвесного болта

(C1) Подключение фреоновой трассы (газовая

линия)

(C2) Подключение фреоновой трассы

(жидкостная линия)

(C3) Электрическое подключение

(C4) Дренажная трубка из ПВХ: патрубок ø32,

номинальный диаметр трубки 25 мм

(D1) Нижняя поверхность потолка

(D2) Регулируемая панель

(D3) Съемная стенка для отводного

воздуховода

(D4) Подвесные болты 4-M10 (не входят в

комплект поставки)

(D5) Потолочная панель (продается отдельно)

(D6) Электрический блок

(D7) Съемная стенка для притока свежего

воздуха (только с обратной стороны)

(D8) Секция монтажа датчика для

беспроводного пульта ДУ

(D9) Потолочный

018 / 024 / 027 / 030

036 / 048 / 056

(S) Пространство

для установки и

обслуживания

RBC-UW283PG(W)-E
RBC-UW803PG(W)-E
RBC-UW1403PG(W) -E

Потолочная панель

Подъем дренажа

(размеры: мм)

Подъем дренажа

(S)

(размеры: мм)

Камера фильтров

Фланец для подачи свежего воздуха

Фильтр сверх-длительного

использования

Комплект для беспроводного

управления

MMU-AP

∗∗∗

4SH-E

MMU-AP

∗∗∗

4YH-E

* На фото - блок серии MMU-A

P**

*4SH-E

Технические характеристики

Внутренний блок – (доп. характеристики)

MMU-

AP0074YH-E

AP0094YH-E

AP0124YH-E

AP0154SH-E

AP0184SH-E

AP0244SH-E

Расход воздуха (макс/мин)

/ч

540/420

750/630

780/660

1140/810

Расход воздуха (макс/мин)

л/с

150/116

208/175

216/183

316/224

Уровень звукового давления (макс/сред/мин)

дБ(А)

42/39/34

37/35/32

38/36/34

45/41/37

Уровень звуковой мощности (макс/сред/мин)

дБ(А)

57/54/49

57/54/51

58/56/52

Размеры (ВхШхГ)

мм

235 × 850 × 400

200 × 1000 × 710

Масса

кг

Размеры панели (ВхШхГ)

мм

18 × 1050 × 470

20 × 1230 × 800

Вес панели

кг

3,5

5,5

Воздушный фильтр

Стандартный фильтр длительного использования (в комплекте)

Диаметр трассы (газ - жидкость)

3/8” - 1/4”

1/2” - 1/4”

5/8” - 3/8”

Диаметр дренажа

мм

Питание

В-фаз-Гц

220/240-1-50

Внутренний блок – (осн. характеристики)

MMU-

AP0074YH-E

AP0094YH-E

AP0124YH-E

AP0154SH-E

AP0184SH-E

AP0244SH-E

Холодопроизводительность

кВт

2,2

2,8

3,6

4,5

5,6

7,1

Теплопроизводительность

кВт

2,5

3,2

4,0

5,0

6,3

8,0

Потребляемая мощность

кВт

0,053

0,042

0,046

0,075

Рабочий ток

0,24

0,34

0,37

0,62

Пусковой ток

0,60

0,51

0,54

0,80

Особенности

• При создании однопоточных кас

сет  Toshiba  использовала  множество
новых  технологий.  Результат  –  ис-
ключительно  компактные,  удобные
в  установке  блоки,  идеально  подхо-
дящие для небольших комнат в отелях
и офисах.

Преимущества

• Самые компактные кассетные блоки:

235 × 850 × 400 мм (мощность от 2,2

до 3,6

кВт).

• Гибкий монтаж: 1-поточные кассеты

можно установить при небольшом
пространстве за подвесным потолком.
Дренажный насос поднимает конден-
сат на высоту до 350 мм.

• Низкий уровень шума — всего 34 дБ(А)

у моделей 2,2 - 3,6 кВт.

1-поточные кассетные блоки

RBC-AMS51E

RBC-AMS41E

RBC-AX22CE2

RBC-AX32CE2

SMMS-

007 / 009 / 012

RBC-UY136PG

TCB-FF101URE2

RBC-US21PGE

TCB-BUS21HWE

007 / 009 / 012

015 / 018 / 024

(D5)

1050

470

(A4) 33

(A3) 40

(A2) 430

(A1) 1050

(A4) 890

(A2) 1010

150

100

225

200

120

140

235

(C4)

(C1)

(C2)

(C3)

400

(D2)

(A3) 850

395

455

110

(D9)

(A5)

(D1)

(D8)

(D7)

(D3)

(D6)

≥100

≥200

≤100

≤35

≤15

(A1) 470

(размеры: мм)

015 / 018 / 024

(C1)

(C2)

(D5)

1230

800

(D10)

(A1) 800

(A4) 475

100

135

(A2) 760

220

(A1) 1230

(A4) 1060

(A2) 1190

73.4

200

(D1)

(D11)

(A6)

ø112

112

122

233

154

(C6)

216

(C5)

(A3) 1000

706

(D1)

≤140

≤850

≥205

(D14)

≥1000

(D13)

≥200

≥1000

≤696

(D12)

(размеры: мм)

Аксессуары

(A1) Панель внешнего вывода

(A2) Размеры отверстия в потолке

(A3) Габаритные размеры

(A4) Высота подвесного болта

(A5) Подвесные болты 4-M10 (не входят в комплект

поставки)

(A6) Подвесные болты M10 или W3/8 (не входят в

комплект)

(C1) Подключение фреоновой трассы (газовая линия)

(C2) Подключение фреоновой трассы (жидкостная

линия)

(C3) Электрическое подключение

(C4) Дренажная трубка из ПВХ: патрубок ø32,

номинальный диаметр трубки 25 мм

(C5) Электрическое подключение

(C6) Отверстие для подключения отводной трубы

(D1) Нижняя поверхность потолка

(D2) Металлические опоры

(D3) Воздухораспред. заслонка

(D5) Потолочная панель (продается отдельно)

(D6) Отверстие для крепления панели (5 шт.)

(D7) Вход воздуха

(D8) Воздуховыпускное отверстие

(D9) Центр панели

(D10) Секция монтажа датчика для беспроводного

пульта ДУ

(D11) Съемная панель для выдува воздуха спереди

(D12) Приток свежего воздуха (съемная панель ø92)

(D13) Стена

(D14) Потолочный

(S) Пространство для установки и обслуживания

Подъем дренажа

од

ем

од

ем

(S)

Потолочная панель

Фланец для подачи свежего

воздуха

Камера для горизонтальной

подачи воздуха

Потолочная панель

Подъем дренажа

од

ем

од

ем

(S)

MMD-AP

∗∗∗

4BH-E

Технические характеристики

Внутренний блок – (осн. характер.)

MMD-

AP0074BH-E AP0094BH-E AP0124BH-E AP0154BH-E AP0184BH-E AP0244BH-E AP0274BH-E AP0304BH-E AP0364BH-E AP0484BH-E AP0564BH-E

Холодопроизводительность

кВт

2,2

2,8

3,6

4,5

5,6

7,1

8,0

9,0

11,2

14,0

16,0

Теплопроизводительность

кВт

2,5

3,2

4,0

5,0

6,3

8,0

9,0

10,0

12,5

16,0

18,0

Потребляемая мощность

кВт

0,033

0,039

0,050

0,060

0,071

0,107

0,128

Рабочий ток

0,29

0,34

0,43

0,52

0,61

0,83

0,98

Пусковой ток

0,50

0,59

0,75

0,90

1,05

1,44

1,70

Внутренний блок – (доп. характер.)

MMD-

AP0074BH-E AP0094BH-E AP0124BH-E AP0154BH-E AP0184BH-E AP0244BH-E AP0274BH-E AP0304BH-E AP0364BH-E AP0484BH-E AP0564BH-E

Расход воздуха (макс/мин)

/ч

480/340

570/400

650/480

780/540

1140/870

1260/870

1620/1200

1980/1490

Расход воздуха (макс/мин)

л/с

133/94

158/111

180/133

216/150

316/241

349/241

449/332

548/413

Уровень звукового давления (макс/

сред/мин)

дБ(А)

30/28/26

31/29/27

32/30/28

33/31/29

34/32/29

36/34/32

Уровень звукового давления (макс/

сред/мин)

дБ(А)

52/49/46

53/50/47

54/51/47

55/52/48

55/52/49

56/53/50

57/54/51

59/56/53

Размеры (ВхШхГ)

мм

320 × 550 × 800

320 × 700 × 800

320 × 1000 × 800

320 × 1350 × 800

Масса

кг

Размеры панели (ВхШхГ)

мм

9 × 652 × 500

9 × 802 × 500

9 × 1102 × 500

9 × 1452 × 500

Вес панели

кг

3,5

Внешнее статическое давление

Па

Заводское значение 50 (макс. 110)

Диаметр трассы (газ - жидкость)

3/8” – 1/4”

1/2” – 1/4”

5/8” – 3/8”

Диаметр дренажа

мм

Питание

В-фаз-

Гц

220/240-1-50

Особенности

• Стандартный канальный блок удобно

размещается в углублении потолка
или за подвесным потолком и работа-
ет очень тихо.

• Блок обеспечивает точное поддержа

ние  заданной  температуры  и  равно-
мерное  распределение  воздуха  по
всему  помещению,  даже  сложной
формы.

Преимущества

•

Внешнее статическое давление, соз-
даваемое кондиционером, можно по-
высить до 110 Па, что позволяет уве-
личить длину воздуховодов.

• Низкий уровень шума — всего 26 дБ(А)

при минимальной скорости вен-
тилятора.

•

Гибкость  применения:  требуется  ми-
нимум места за подвесным потолком.
Прокладка  воздуховодов  значитель-
но  облегчена  благодаря  мощной

дренажной помпе с высотой подъема

конденсата до 270 мм.

•

Равномерное распределение
воздуха.

•

Обеспечивает чистый воздух в конди-
ционируемых помещениях благодаря
широкому ассортименту фильтров
различных классов очистки.

•

Подмес свежего воздуха с улицы: воз-
дух в помещениях непрерывно об-
новляется, содержание кислорода
не падает.

Стандартные канальные блоки

TCB-AX21E2

TCB-AX32E2

RBC-AMS51E

RBC-AMS41E

SMMS-

TCB-CA281BE, TCB-CA501BE

TCB-CA801BE, TCB-CA1401BE

TCB-FC281BE, TCB-FC501BE

TCB-FC801BE, TCB-FC1401BE

Комплект для

установки

фильтра снизу

Стандартный фильтр

в каркасе

RBC-UD281PE(W)/RBC-UD501PE(W)

RBC-UD801PE(W)/RBC-UD1401PE(W)E

Задняя

панель

Направляющая

фильтра

Воздушный

фильтр

(размеры: мм)

130

101

(A2) D

(D3) E

(A4) B

(D1) C

142

70 ÷ 27

240

(C2)

(A4) 800

(A3) 700

(A3) A ±7.5

498

(D4) 470

393

196

243

131

215

(D1)

(D2)

638

≤ 100

≤ 550

≤ 271

(D1)

(D7)

450

(D6)

450

(D5)

700

(D4)

(150)

300

(A5)

(C3)

(C4)

(C1)

(C5)

(C6)

(A2) Размеры отверстия в потолке

(A3) Высота подвесного болта

(A4) Габаритные размеры

(A5) Подвесные болты 4-M10 (не входят в

комплект поставки)

(C1) Электрическое подключение**

(C2) Подключение дренажной трубки*

(C3) Подключение фреоновой трассы (газовая

линия)

(C4) Подключение фреоновой трассы

(жидкостная линия)

Аксессуары

(C5) Съемная панель для забора

воздуха

(C6) Отверстие Ø160, 10

самонарезающих винтов Ø4

(D1) Воздуховыпускное отверстие

(D2) Вход воздуха

(D3) Всасывание воздуха

(D4) Отверстие в потолке

(D5) Воздушный фильтр

(D6) Смотровое отверстие А

(D7) Смотровое отверстие B

* Дренажная трубка V25 из ПВХ: патрубок со

внутр. ø32

** Ø26, подключение проводов пульта ДУ

(S) Пространство для установки и сервиса.

Смотровое отверстие А необходимо для

обслуживания блока и обязательно должно

находиться в указанном на схеме месте.

Подъем дренажа

Модель

MMD-

AP0071BH, AP0091BH, AP0121BH

616

550

350

600

470

AP0151BH, AP0181BH

766

700

500

750

620

AP0241BH, AP0271BH, AP0301BH

1066

1000

800

1050

920

AP0361BH, AP0481BH, AP0561BH

1416

1350

1150

1400

920

Потолочная панель

Приточный гибкий воздуховод

TCB-FK281BE

TCB-FK501BE

TCB-FK801BE

TCB-FK1401BE

Фильтр класса 65

TCB-UFM11BE

TCB-UFM21BE

TCB-UFM31BE

TCB-UFM41BE

Фильтр класса 90

TCB-UFH51BE

TCB-UFH61BE

TCB-UFH71BE

TCB-UFH81BE

Камера фильтров

(S)

Фильтр класса 65

TCB-UFM11BFCE

TCB-UFM21BFCE

Фильтр класса 90

TCB-UFH51BFCE

TCB-UFH61BFCE

Размеры

MMD-AP

∗∗∗

4H-E

Технические характеристики

Внутренний блок – (осн. характеристики)

MMD-

AP0184H-E

AP0244H-E

AP0274H-E

AP0364H-E

AP0484H-E

AP0724H-E

AP0964H-E

Холодопроизводительность

кВт

5,6

7,1

8,0

11,2

14,0

22,4

28,0

Теплопроизводительность

кВт

6,3

8,0

9,0

12,5

16,0

25,0

31,5

Потребляемая мощность

кВт

0,184

0,299

0,368

0,414

1,200

1,260

Рабочий ток

0,81

1,35

1,63

1,84

5,25

5,52

Пусковой ток

1,3

3,5

4,1

4,8

13,6

14,8

Внутренний блок – (доп. характеристики)

MMD-

AP0184H-E

AP0244H-E

AP0274H-E

AP0364H-E

AP0484H-E

AP0724H-E

AP0964H-E

Расход воздуха

/ч

900

1320

1600

2100

3600

4200

Расход воздуха

л/с

249

366

443

582

997

1163

Звуковое давление

дБ(А)

Звуковая мощность

дБ(А)

Размеры (ВхШхГ)

мм

380 × 850 × 660

380 × 1200 × 660

470 × 1380 × 1250

Масса

кг

150

Воздушный фильтр

Аксессуар, не входящий в комплект поставки. Приобретается отдельно.

Внешнее статическое давление

Па

68,6 (мин) / 137,0 (заводская установка) / 196,0 (макс)

Диаметр трассы (газ - жидкость)

1/2” - 1/4”

5/8” - 3/8”

7/8” - 1/2”

Диаметр дренажа

мм

Питание

В-фаз-Гц

220/240-1-50

Особенности

• Мощные высоконапорные блоки

Toshiba способны создать воздушный
поток до 5040 м3/ч.

• Благодаря гибкой системе воздухо

водов и компактным размерам блок
может кондиционировать помещения
большой площади, оставаясь совер-
шенно незаметным в интерьере.

• Высоконапорный канальный блок —

идеальное решение как для новых
зданий, так и для оборудуемых систе-
мой кондиционирования в процессе
ремонта.

Преимущества

• Удобный монтаж.

• Смотровое отверстие в блоке для до

ступа и обслуживания.

• Широкий выбор дополнительного

оборудования: камеры фильтрации
воздуха, фильтры длительного исполь-
зования, дренажная помпа и т.п.

• Три уровня внешнего статического

давления (68,6; 137 и 196 Па).

Высоконапорные канальные блоки

RBC-AMS51E

RBC-AMS41E

SMMS-

740

(A2) 700

AP0181H

AP0241H

AP0271H

AP0361H

(A1)

(C1)

(D2)

(D1)

105

110

40
90

380

660

(C3)

(C4)

(C2)

850

242

426

(182)

(141

) 22

(D1)

(C5 4-M6)

348

(141

)226

850

(D1)

(C5 6-M6)

150

(150) 17

316

(47)

275

(C5 4-M6)

(D3)

≥

(D4)

600

≥

(D5)

≥

(D4)

1000

≥

(D5)

105

110

40
90

380

660

740

(A2) 1060

(A2) 700

(A1)

(C1)

(D2)

(D1)

(C3)

(C4)

(C2)

1200

316

164

316

(202)

(141

)226

(D1)

(C5 8-M6)

(D3)

(47)

316

(150)

300

150

(C5 8-M6)

1250

624

698

470

150
200

250

190

250 250 250

370

(A2) 126

1380

100

1328

(A2)1288

(D1)

(A1)

(D2)

(D3)

(C3)

(C4)

(C3)

190 250 250

250 250

(D3)

(C5 10-M6)

Аксессуары

018 / 024 / 027 / 036

(размеры: мм)

(A1) 4 отверстия для подвесных болтов Ø12x72

(A2) Высота подвесного болта

(C1) Электрическое подключение**

(C2) Подключение дренажной трубки*

(C3) Подключение фреоновой трассы (газовая линия)

(C4) Подключение фреоновой трассы (жидкостная линия)

(C5) Отверстия для винтов, крепящих воздуховод

(D1) Воздуховыпускное отверстие

(D2) Вход воздуха

(D3) Электрический блок

(D4) Смотровое отверстие

(D5) Пространство для обслуживания

(S) Пространство для установки и обслуживания

* Дренажная трубка V25 из ПВХ: патрубок со внутр. ø32

** Ø26, подключение проводов пульта ДУ

*** размеры

072 / 096

048

Камера фильтров

TCB-PF1D-1E

TCB-PF2D-1E

TCB-PF3DE

TCB-DP31DE

TCB-DP32DE

TCB-UFM1D-1E, TCB-UFM2D-1E, TCB-UFM3DE

Дренажная помпа

Предварительный фильтр

Фильтр класса 65

TCB-UFH5D-1E, TCB-UFH6D-1E, TCB-UFM7DE

Фильтр класса 90

TCB-FCY21DE, TCB-FCY31DE

TCB-FCY51DE, TCB-FCY100DE

(S)

MMD-AP

∗∗∗

4SPH-E

Особенности

•

Независимо от способа установки – за
подвесным  потолком  или  под  потол-
ком помещения, новый супер-плоский
канальный  блок  Toshiba  гарантирует
высокую  производительность,  эконо-
мию электроэнергии и удобство мон-
тажа.

•

Супер-плоский  блок  характеризуется
низким уровнем шума и создает ком-
форт  в  помещениях,  оставаясь  прак-
тически  незаметным.  Компактные  ка-
нальные блоки отлично подходят для
кондиционирования  отелей,  офисов,
магазинов.

Преимущества

•

Исключительно компактный блок! Вы-
сота всего 21 см обеспечивает про-
стой и гибкий монтаж.

•

Практически бесшумный блок: уро-
вень звукового давления от 24 дБ(А).

•

Идеальное решение при недостатке
места за подвесным потолком. Встро-
енная дренажная помпа поднимает
конденсат на высоту до 850 мм.

•

Комфортное распределение воздуха:
блок можно использовать с диффузо-
рами любого типа.

•

Не портит интерьер благодаря скры-
той установке.

Компактные канальные блоки

Технические характеристики

Внутренний блок – (осн. характеристики)

MMD-

AP0074SPH-E

AP0094SPH-E

AP0124SPH-E

AP0154SPH-E

AP0184SPH-E

Холодопроизводительность

кВт

2,2

2,8

3,6

4,5

5,6

Теплопроизводительность

кВт

2,5

3,2

4,0

5,0

6,3

Потребляемая мощность

кВт

0,039

0,043

0,045

0,054

Рабочий ток

0,29

0,31

0,32

0,39

Пусковой ток

0,51

0,54

0,56

0,68

Внутренний блок – (доп. характеристики)

MMD-

AP0074SPH-E

AP0094SPH-E

AP0124SPH-E

AP0154SPH-E

AP0184SPH-E

Расход воздуха (макс/мин)

/ч

540/400

600/450

690/520

780/580

Расход воздуха (макс/мин)

л/с

150/111

166/125

191/144

216/161

Звуковое давление, воздухозаборник сзади

(макс/мин)

дБ(А)

28/24

29/25

32/28

33/29

Звуковое давление, воздухозаборник снизу

(макс/мин)

дБ(А)

36/33/30

38/35/32

39/36/33

40/38/36

Уровень звуковой мощности (макс/сред/мин)

дБ(А)

51/48/45

53/50/47

54/51/48

55/53/51

Размеры (ВхШхГ)

мм

210 × 845 × 645

Масса

кг

Внешнее статическое давление

Па

6 (заводская настройка)-16-31-46, 4 уровня

5 (заводская настройка)-15-30-45, 4 уровня

4 (заводская

настройка)-14-29-44,

4 уровня

Диаметр трассы (газ - жидкость)

3/8” - 1/4”

1/2” - 1/4”

Диаметр дренажа

мм

Питание

В-фаз-Гц

220/240-1-50

TCB-AX21E2

TCB-AX32E2

RBC-AMS51E

RBC-AMS41E

MMC-AP

∗∗∗

4H-E

Особенности

•

Блок подвешивается под потолком,
его установка очень несложна.

•

Потолочный  блок  создает  в  комна-
те  приятную  комфортную  атмосфе-
ру,  быстро  и  равномерно  охлажда-
ет  или  обогревает  даже  большое
помещение.

•

Оптимальный выбор для помещений
без подвесных потолков.

•

Подпотолочные блоки особенно
удобны, если необходимо кондицио-
нировать не вновь строящееся, а ре-
монтируемое здание.

Преимущества

•

Простая система крепления к потолку
значительно сократила длительность
монтажа.

•

Идеальный выбор в случае низких
потолков и отсутствия подвесного
потолка.

•

Встроенная дренажная помпа (высота

подъема конденсата до 600 мм).

•

Точное  управление  воздушным  пото-
ком:  жалюзи  автоматически  устанав-
ливаются  в  оптимальное  положение
в  зависимости  от  режима.  В  режиме
SWING  жалюзи  покачиваются,  равно-
мерно  распределяя  воздух  по  всем
уголкам комнаты.

•

Подключение труб сверху, сзади или
справа. Вы можете выбрать самый
удобный вариант.

•

Два варианта подключения дренажа.

Потолочные блоки

Технические характеристики

Внутренний блок – (осн. характеристики)

MMC-

AP0154H-E

AP0184H-E

AP0244H-E

AP0274H-E

AP0364H-E

AP0484H-E

Холодопроизводительность

кВт

охл

4,5

5,6

7,1

8,0

11,2

14,0

Теплопроизводительность

кВт

обогр.

5,0

6,3

8,0

9,0

12,5

16,0

Потребляемая мощность

кВт

0,033

0,038

0,050

0,091

0,110

Рабочий ток

0,29

0,32

0,42

0,78

0,84

Пусковой ток

0,43

0,48

0,62

1,17

1,25

Внутренний блок – (доп. характеристики)

MMC-

AP0154H-E

AP0184H-E

AP0244H-E

AP0274H-E

AP0364H-E

AP0484H-E

Расход воздуха (макс/мин)

/ч

720/540

780/540

1110/840

1650/1200

1800/1320

Расход воздуха (макс/мин)

л/с

199/150

216/150

307/233

457/332

499/366

Уровень звукового давления (макс/сред/мин)

дБ(А)

35/32/30

36/33/30

38/36/33

41/38/35

43/40/37

Уровень звуковой мощности (макс/сред/мин)

дБ(А)

50/47/45

51/48/45

53/51/48

56/53/50

58/55/52

Размеры (ВхШхГ)

мм

210 × 910 × 680

210 × 1180 × 680

210 × 1595 × 680

Масса

кг

Воздушный фильтр

Стандартный фильтр длительного использования

Диаметр трассы (газ - жидкость)

1/2” - 1/4”

5/8” - 3/8”

Диаметр дренажа

мм

Питание

В-фаз-Гц

220/240-1-50

RBC-AMS51E

RBC-AMS41E

RBC-AX22CE2

RBC-AX32CE2

SMMS-

Аксессуары

Размеры

(размеры: мм)

A (D1)

(C9) Ø92 *

(C10)*

(C7) *

(C11) *

(C8) *

(C2) *

(C3) *

(C1) *

(D1)

(C5)

(D2)

(D3)

(C4)

(C12)

(C6)

170

320

128

(A1)

110

130

216

146

135

171

145

347

262

≥250

≥500

(D5)

(D6)

(D4)

680

167

105

114

141

210

200 (D7) 216 (D8)

TCB-KP12CE2

TCB-KP22CE2

Дренажная помпа

(A1) Размер левого отвода

(C1) Отверстие для подключения трассы сверху

(C2) Отверстие для подключения проводного пульта

(C3) Отверстие для подключения кабеля питания

(C4) Отверстие для подключения отводной трубы

(C5) Подключение трассы (газовая линия)

(C6) Подключение трассы (жидкостная линия)

(C7) Отверстие для кабеля пульта ДУ

(C8) Отверстие для подключения кабеля питания

(C9) Отверстие для притока воздуха (воздуховод

приобретается отдельно)

(C10) Подключение дренажа слева

(C11) Отверстие для подключения фреоновой трассы

(C12) Отверстие для дренажа (трубка VP20 ø26)

(D1) (Положение при подвешивании)

(D2) Секция монтажа датчика для беспроводного

пульта ДУ

(D3) Отверстие для трассы в стене

(D4) Подвесной болт

(D5) Поверхность потолка

(D6) Модуль

(D7) Труба для жидкости

(D8) Газовая труба

(S) Пространство для установки и обслуживания

(*)

Отверстие для выталкивания

Модель

MMC-

AP0151H, AP0181H

855

910

AP0241H, AP0271H

1125

1180

AP0361H, AP0481H

1540

1595

Вид с точки Z

(S)

(Передняя панель должна быть горизонтальна)

не б

ол

ее 5

(Отверстие Ш100)

Комплект коленчатых

патрубков

TCB-DP22CE2

(размеры: мм)

Размеры

(A1) Вход воздуха

(A3) Воздушный фильтр

(C1) Подключение фреоновой трассы

(газовая линия)

(C2) Подключение фреоновой трассы

(жидкостная линия)

(C3) Отводная труба

(D1) Съемная стенка

(S) Пространство для установки и

обслуживания

** Для замены тангенциального

вентилятора

MMK-AP***3H

≥110

≥170

≥850

1050

132

568

200

150

72 78

228

320

73.5

(A3)

(A1)

(D1)

(C3)

(C2)

(размеры: мм)

Особенности

•

Настенный блок классического дизай-
на, элегантный и тонкий, подходит для
любого помещения.

•

Абсолютный комфорт: воздух равно-
мерно распределяется по всей комна-
те с помощью жалюзи, поворачиваю-
щихся на угол 70°.

Преимущества

•

Стильная  гладкая  лицевая  панель
лунно-белого  цвета.  Толщина  блока
всего  210  мм,  поэтому  несложно  вы-
брать  место  для  установки  и  смонти-
ровать его.

•

Удобный монтаж благодаря допол-
нительным патрубкам.

•

Подключение труб сверху, сзади или
справа. Вы можете выбрать самый
удобный вариант.

•

Жалюзи могут поворачиваться на угол
70°, при этом их покачивание распре-
деляет воздух по всему помещению.

Настенные блоки

Технические характеристики

Внутренний блок – (осн. характеристики)

MMK-

AP0073H

AP0093H

AP0123H

AP0153H

AP0183H

AP0243H

Холодопроизводительность

кВт

2,2

2,8

3,6

4,5

5,6

7,1

Теплопроизводительность

кВт

2,5

3,2

4,0

5,0

6,3

8,0

Потребляемая мощность

кВт

0,018

0,021

0,043

0,050

Рабочий ток

0,17

0,19

0,32

0,37

Пусковой ток

0,22

0,24

0,41

0,47

Внутренний блок – (доп. характеристики)

MMK-

AP0073H

AP0093H

AP0123H

AP0153H

AP0183H

AP0243H

Расход воздуха (макс/мин)

/ч

570/390

600/390

840/540

1020/570

Расход воздуха (макс/мин)

л/с

158/108

166/108

233/150

283/158

Уровень звукового давления (макс/сред/мин)

дБ(А)

35/31/28

37/32/28

41/36/33

46/39/34

Уровень звуковой мощности (макс/сред/мин)

дБ(А)

50/46/43

52/47/43

56/51/48

61/54/49

Размеры (ВхШхГ)

мм

320 × 1050 × 228

Масса

кг

Воздушный фильтр

Стандартный фильтр длительного использования (в комплекте)

Диаметр трассы (газ - жидкость)

3/8” - 1/4”

1/2” - 1/4”

5/8” - 3/8”

Диаметр дренажа

мм

Питание

В-фаз-Гц

220/240-1-50

(A1)

(0.5mm)

(S)

RBC-AMS51E

RBC-AMS41E

SMMS-

MMF-AP

∗∗∗

4H-E

(размеры: мм)

Особенности

•

Колонный  напольный  блок  обычно
используется  для  кондиционирова-
ния больших помещений с невысоки-
ми потолками. Особенно удобны они
для  ресторанов,  фойе  кинотеатров
и  отелей  и  прочих  мест  скопления
большого количества людей.

Преимущества

•

Снижена площадь, необходимая для
установки: блок до 8 кВт занимает все-
го 0,128 м

, а блок до 16 кВт – 0,243 м

•

Высокий расход воздуха обеспе-
чивает быстрое охлаждение все-

го помещения: от 180 до 600 л/сек
(660 - 2160 м

/час).

•

Качание воздушного потока под
углом до 150°.

•

Широкий

диапазон

производи-

тельности: мощность охлаждения

от 4,5 до 16

кВт, обогрева от 5 до 18 кВт.

Колонные блоки

Технические характеристики

Размеры

(A1) Положение винтов для наполного крепления блока

(A2) Шаг
(C1) Кронштейн для крепления к стене

(C2) Кронштейн для крепления к полу (с обеих сторон)

(C3) Отверстие для труб сзади (съемная стенка Ø130)

(C4) Дренажный поддон

(C5) Отверстие для труб сбоку (с обеих сторон) (съемная

стенка)

(C6) Дренажное отверстие (с обеих сторон) (съемная стенка)

(C7) Заземляющий винт (M4)

(C8) Подключение трассы (жидкостная линия)

(C9) Подключение трассы (газовая линия)
(D1) Воздуховыпускное отверстие

(D2) Вход воздуха

(D3) Стена

(D4) (Передняя панель)

(D5) Сторона жидкости

(D6) Сторона газа
(S) Пространство для установки и обслуживания

Внутренний блок – (осн. характеристики)

MMF-

AP0154H-E

AP0184H-E

AP0244H-E

AP0274H-E

AP0364H-E

AP0484H-E

AP0564H-E

Холодопроизводительность

кВт

4,5

5,6

7,1

8,0

11,2

14,0

16,0

Теплопроизводительность

кВт

6,3

8,0

9,0

12,5

16,0

18,0

Потребляемая мощность

кВт

0,15

0,19

0,28

0,35

Рабочий ток

0,67

0,88

1,29

1,6

Пусковой ток

0,9

1,1

1,7

2,1

Внутренний блок – (доп. характеристики)

MMF-

AP0154H-E

AP0184H-E

AP0244H-E

AP0274H-E

AP0364H-E

AP0484H-E

AP0564H-E

Расход воздуха (макс/мин)

/ч

900/660

1200/840

1920/1380

2160/1560

Расход воздуха (макс/мин)

л/с

249/183

332/233

532/382

598/432

Уровень звукового давления (макс/сред/мин)

дБ(А)

46/43/38

49/45/40

51/48/44

54/50/46

Уровень звуковой мощности (макс/сред/мин)

дБ(А)

64/61/56

67/63/58

69/66/62

72/68/64

Размеры (ВхШхГ)

мм

1750 × 600 × 210

1750 × 600 × 390

Масса

кг

Воздушный фильтр

Стандартный фильтр длительного использования

Диаметр трассы (газ - жидкость)

1/2” - 1/4”

5/8” - 3/8”

Диаметр дренажа

мм

Питание

В-фаз-Гц

220/240-1-50

Модель

MMD-

AP0154H-E - AP0274H-E

200

107

132

157

210

AP0364H-E - AP0564H-E

380

125

120

160

390

Положение труб фреоновой трассы

(S)

TCB-AX21E2

RBC-AMS51E

RBC-AMS41E

(C2)

(C3)

(D5)

100

145

402

315

140

436

397

274

224

104

129

600

220

155

110

170

123

135

D ×100

(C4)

(A1)

(D4)

(D2)

(D1)

≥150

(C1)

(D3)

Размеры

(A1) Размер воздуховыпускного отверстия

(C1) Отверстие для подключения отводной трубы

(C2) Подключение трассы (жидкостная линия)

(C3) Подключение трассы (газовая линия)

(C4) Размер воздуховыпускного отверстия

(D1) Электрический блок

(D2) Верхняя секция блока

(D3) Воздушный фильтр

(D4) Секция расширительного клапана

(D5) Отверстие для напольного монтажа

(S) Пространство для установки и обслуживания

MML-AP

∗∗∗

4BH-E

(размеры: мм)

Особенности

•

Консольный блок встраивается в сте-
ну  под  окном  и  закрывается  любыми
декоративными  панелями,  поэтому
совершенно  не  нарушает  интерьер
помещения.  Компактный  и  тонкий
блок легко установить.

• Консольные блоки – отличный способ

кондиционирования офисов, где те-
пловая нагрузка значительно меняет-
ся в течение суток.

Преимущества

• Компактная конструкция.

• Высота всего 60 см, легко помещается

под окном.

• Глубина блока 20 см, при установке

у стены блок практически не выступа-
ет наружу.

• Низкий уровнь шума - от 32 дБ(А).

• Передняя панель состоит из двух ча

стей и легко снимается, обеспечивая
доступ к блоку для обслуживания.

• Дренажный поддон удобно располо

жен в правой части блока.

Консольные бескорпусные блоки

Технические характеристики

Внутренний блок – (осн. характеристики)

MML-

AP0074BH-E

AP0094BH-E

AP0124BH-E

AP0154BH-E

AP0184BH-E

AP0244BH-E

Холодопроизводительность

кВт

2,2

2,8

3,6

4,5

5,6

7,1

Теплопроизводительность

кВт

2,5

3,2

4,0

5,0

6,3

8,0

Потребляемая мощность

кВт

0,056

0,090

0,095

Рабочий ток

0,25

0,45

0,46

Пусковой ток

0,6

0,8

1,0

Внутренний блок – (доп. характеристики)

MML-

AP0074BH-E

AP0094BH-E

AP0124BH-E

AP0154BH-E

AP0184BH-E

AP0244BH-E

Расход воздуха (макс/мин)

/ч

460/300

740/490

950/640

Расход воздуха (макс/мин)

л/с

127/83

205/136

263/177

Уровень звукового давления (макс/сред/мин)

дБ(А)

36/34/32

42/37/33

Уровень звуковой мощности (макс/сред/мин)

дБ(А)

54/52/50

60/55/51

Размеры (ВхШхГ)

мм

600 × 745 × 220

600 × 1045 × 220

Масса

кг

Диаметр трассы (газ - жидкость)

3/8” - 1/4”

1/2” - 1/4”

5/8” - 3/8”

Диаметр дренажа

мм

Питание

В-фаз-Гц

220/240-1-50

Модель

MML-

AP0074BH-E - AP0124BH-E

610

580

550

AP0154BH-E - AP0244BH-E

910

880

850

2−Ø4.7

2−12×18

4−Ø15

E −Ø4.7

(S)

TCB-AX21E2

TCB-AX32E2

RBC-AMS51E

RBC-AMS41E

SMMS-

177

(C5) (Ø20)

(C3)

(C4)

138

(D5)

(D3)

(D4)

(D5)

(D4)

130

162

106

400

120

150

130

C1) (2-Ø10)

(C2)

950

630

(D1)

(D2)

(C7)

230

130

(D7)

(C8)

(C9)

120

(C10)

(C6)

(C11)

430

133

≥1000

(D6)

(D8)

≥500

≥30

Размеры

MML-AP

∗∗∗

4H-E

(размеры: мм)

Технические характеристики

Внутренний блок – (осн. характеристики)

MML-

AP0074H-E

AP0094H-E

AP0124H-E

AP0154H-E

AP0184H-E

AP0244H-E

Холодопроизводительность

кВт

2,2

2,8

3,6

4,5

5,6

7,1

Теплопроизводительность

кВт

2,5

3,2

4,0

5,0

6,3

8,0

Потребляемая мощность

кВт

0,056

0,092

0,102

Рабочий ток

0,26

0,43

0,47

Пусковой ток

0,6

0,8

1,1

Внутренний блок – (доп. характеристики)

MML-

AP0074H-E

AP0094H-E

AP0124H-E

AP0154H-E

AP0184H-E

AP0244H-E

Расход воздуха (макс/мин)

/ч

480/360

900/650

1080/780

Расход воздуха (макс/мин)

л/с

133/100

250/180

299/216

Уровень звукового давления (макс/сред/мин)

дБ(А)

39/37/35

45/41/38

49/44/39

Уровень звуковой мощности (макс/сред/мин)

дБ(А)

54/52/50

60/56/53

64/59/54

Размеры (ВхШхГ)

мм

630 × 950 × 230

Масса

кг

Диаметр трассы (газ - жидкость)

3/8” - 1/4”

1/2” - 1/4”

5/8” - 3/8”

Диаметр дренажа

мм

Питание

В-фаз-Гц

220/240-1-50

Особенности

•

Консольный  блок  в  корпусе  удобен
для  кондиционирования  небольших
комнат  без  подвесных  потолков.  Его
легко установить в процессе ремонта
помещений.

• Блоки этого типа идеально подходят

для комфортного обогрева, равно-
мерно распределяя тепло

Преимущества

• Трубы можно подключить к блоку

с любой из 4 сторон: сверху, сзади,
слева или справа.

• Дренажную трубку также можно под

ключить 4 способами: сверху, сзади,
слева или справа.

• Положение

воздухораспредели

тельной решетки легко изменить,
чтобы воздух распределялся более
комфортно.

• Большой выбор способов монтажа.

• Компактный

блок

размером

63 × 95 × 23 см

занимает мало места

в помещении и легко монтируется.

Напольные консольные блоки

(C1) Отверстие для напольного монтажа

(C2) Подключение трассы снизу (съемная

стенка 50x100)

(C3) Подключение фреоновой трассы

(жидкостная линия)

(C4) Подключение фреоновой трассы

(газовая линия)

(C5) Отверстие для подключения

отводной трубы

(C6) Отверстие для настенного монтажа

(съемная стенка)

(C7) Отверстие для силового кабеля

(съемная стенка Ø26)

(C8) Подключение трассы справа и слева

(съемная стенка 50x100)

(C9) Заземляющий винт (М6)

(C10) Отверстие для фреоновой трассы

(съемная стенка Ø130)

(C11) Прорезь для настенного монтажа

(D1) Воздуховыпускное отверстие

(D2) Вход воздуха

(D3) Дренаж

Схема подключения труб

(D4) Жидкость

(D5) Газ

(D6) Стена

(D7) Слева - 100

(D8) Передняя панель

(S) Пространство для установки

и обслуживания

(S)

TCB-AX21E2

RBC-AMS51E

RBC-AMS41E

Toshiba Каталоги продукции: бытовые и полупромышленные кондиционеры (2018-2012 год) - часть 44
