Toshiba Каталоги продукции: бытовые и полупромышленные кондиционеры (2018-2012 год) - часть 42

Самые высокие показатели экономичности

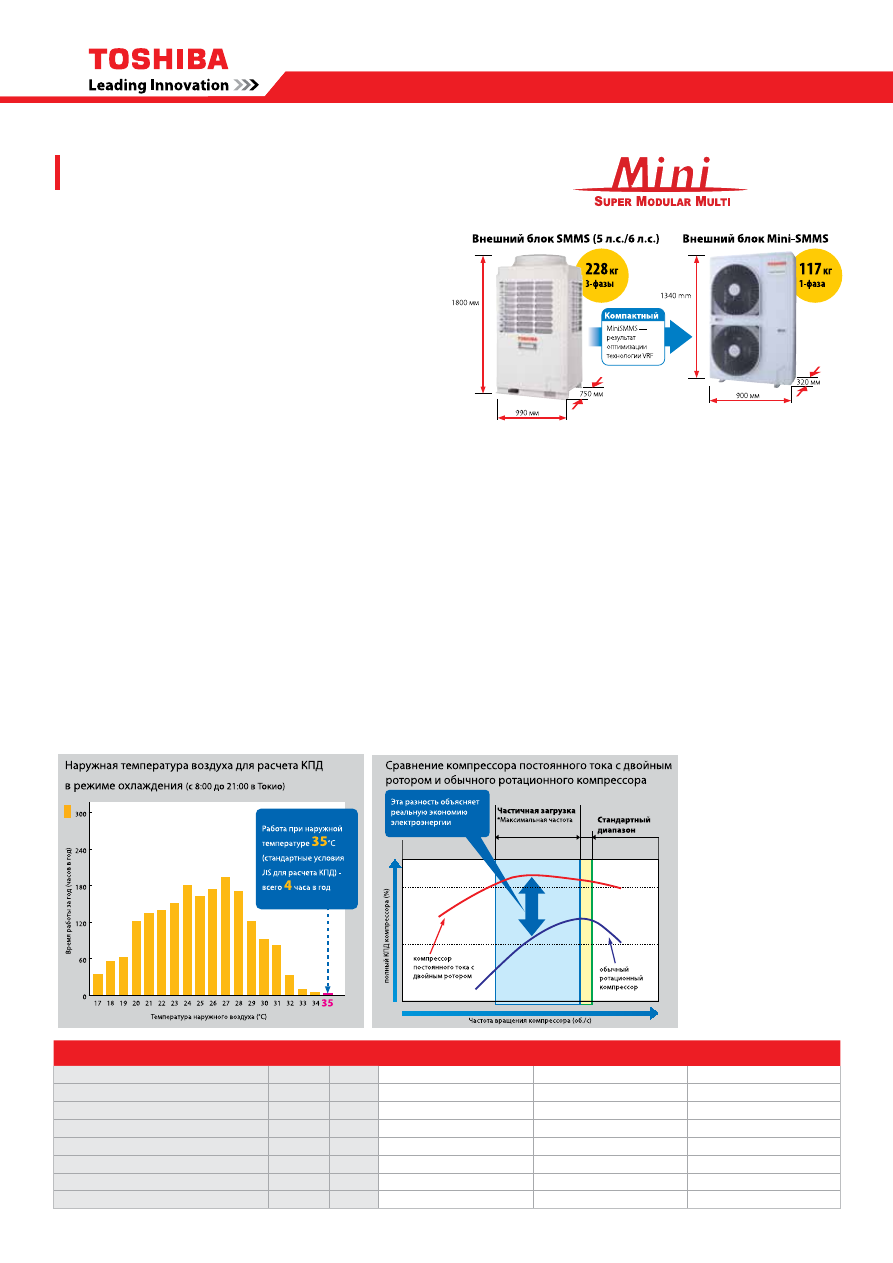

Мультизональная мини-система
Toshiba Mini SMMS

Для  зданий  и  помещений,  в  которых  сложно  или  неце-
лесообразно  устанавливать  полноразмерную  VRF  си-
стему  SMMS-i,  компания  Toshiba  разработала  систему
Mini SMMS.

Наружный блок

MCY-MAP0401HT

MCY-MAP0501HT

MCY-MAP0601HT

Холодопроизводительность

кВт

охл

12,1

14,0

15,5

Потребляемая мощность

кВт

охл

2,82

3,47

4,63

EER

кВт

охл

4,29

4,03

3,35

Теплопроизводительность

кВт

обогр

12,5

16,0

18,0

Потребляемая мощность

кВт

обогр

2,71

4,00

4,85

COP

В-ф-Гц

4,61

4,00

3,71

Расход воздуха

/ч

5820

6120

6420

Уровень звукового давления

дБ(А)

49 - 50

50 - 52

51 - 53

–

Коэффициент энергоэффективности системы в ре-
жиме обогрева

СОР =4,61

, не имеет себе равных

в отрасли (4НР)

–

Самый высокий класс энергоэффективности А у всех мо-
делей внешних блоков во всех режимах

–

Точное поддержание микроклимата при минимальных

затратах энергии благодаря современным технологиям
Toshiba.

– Внешние блоки создают крайне низкий уровень шума

благодаря вентиляторам в форме крыла летучей мыши.

– Дополнительный комплект вентилей PMV обеспечит ком-

форт и тишину в спальне, детской, библиотеке.

Реальные затраты на электроэнергию за сезон зависят не
только  от  номинальной  эффективности,  но  и  от  наружных
температур.  Стандартный  EER  рассчитывается  для  темпе-
ратуры  +35°С,  а  в  реальности  система  кондиционерова-
ния в условиях России работает при более низкой темпера-
туре.  Именно  при  частичной  загрузке  эффективность  Mini
SMMS с двухроторным компрессором постоянного тока су-
щественно выше, чем у стандартных кондиционеров.

Поразительно низкий уровень шума

Максимальная гибкость установки

Mini SMMS потребляет минимум

электроэнергии за сезон

–

13 типов внутренних блоков, одновременное кондици-
онирование до 9 помещений, мощность охлаждения до
15,5 кВт. Питание от однофазной сети 220 В.

–

Компактные и легкие внешние блоки трех типоразмеров
(12, 14 и 15,5 кВт)

–

Общая длина фреоновой трассы до 180 м, расстояние
до дальнего блока 100 м, максимальный перепад высо-
ты до 30 м

Мультизональные системы

Одно из важнейших направлений деятельности российского
представительства Toshiba – обучение менеджеров по про-
дажам, проектировщиков и технических специалистов в об-
ласти кондиционирования воздуха. Сотрудники представи-
тельства проводят семинары как в Москве, так и в других ре-
гионах РФ и странах СНГ.

На  базе  представительства  открыт  учебный  класс,  где  слу-
шатели  помимо  теоретических  знаний  могут  на  практи-
ке  ознакомиться  с  особенностями  работы  VRF  и  полупро-
мышленных  систем  Toshiba.  Здесь  возможно  проведение
мини-семинаров  для  представителей  заинтересованных
организаций.  Подробную  информацию  вы  можете  полу-
чить  в  представительстве

Toshiba — компании AHI Carrier

www.toshibaaircon.ru

Компания Toshiba создала новую фирменную програм-
му Selection Tool, позволяющую проектировщикам быстро
и точно подобрать VRF-системы всех типов: SMMS-i, SHRM-i
и Mini-SMMS, учитывая все значимые факторы и требования
заказчика.

Программа подбора VRF-систем Toshiba SMMS-i

Обучение технических специалистов

Программа создана на базе руководства по проектирова-
нию и монтажу VRF-систем Toshiba и полностью учитывает
все нюансы подбора оборудования.

Основная особенность данной программы — возможность

учета всех факторов, влияющих на работу и производитель-
ность  системы  в  различных  условиях  эксплуатации.  В  ре-
зультате проектировщик получает не абстрактные, средние
значения производительности, а реальные данные, которые
будет  выдавать  выбранная  система  при  заданных  условиях
эксплуатации.
Новая  версия  программы  подбора  Toshiba  «Selection  Tool
для  SMMS-i,  MiNi-SMMS,  SHRM-i»  поддерживает  русский
язык и ещё 17 языков.
С  помощью  программы  подбора  SMMS-i  проектирование
системы можно осуществлять двумя способами:
1) Wizard Method («Ассистент»)
2) Drag-&-Drop Method (графический интерфейс)
Независимо от выбранного метода, перед началом проекти-
рования необходимо задать расчетные температуры наруж-
ного воздуха для режимов обогрева и охлаждения.

При  проектировании  методом  Wizard  Вы  вводите  требуе-
мые  данные  внутренних  и  наружных  блоков,  а  программа
сама  автоматически  выстроит  структурную  схему  системы.
Вам  останется  лишь  отредактировать  ее  в  соответствии
с проектом.
Проектируя систему методом Drag-&-Drop, Вы сами выстра-
иваете  схему  VRF-системы,  перетаскивая  иконки  из  меню
программы в требуемое место и вводя параметры каждого
блока в соответствии с техническим заданием.
При  выборе  внутренних  блоков  учитываются  требуемые
холодо-  и  теплопроизводительности,  расчетные  темпера-
туры  воздуха  в  помещении,  перепад  высот  и  расстояние
от  последнего  компонента.  При  изменении  скорости  вен-
тилятора  сразу  можно  увидеть  изменения  уровня  шума
и производительности.
В  отличие  от  предыдущей  версии  программа  подбора
SMMS-i позволяет ввести данные о внутреннем блоке в груп-
пе  (индивидуальное  или  групповое  управление)  и  выбрать
к нему пульт управления. Внутренние блоки со всеми введен-
ными параметрами можно копировать.
При  выборе  наружного  блока  учитывается  неравномер-
ность  загруженности  системы  (возможно  превышение  про-
изводительности внутренних блоков над внешними до 35%),
положение наружного блока относительно внутренних, дли-
на магистральной трубы. К полученной системе Вы можете
добавить центральный пульт управления и/или систему сете-
вого управления.
Программа подбора SMMS-i может осуществлять проверку
системы.  Спроектированную  систему  можно  распечатать
или экспортировать в формат PDF, Excel или AutoCAD. Про-
грамма  генерирует  подробный  отчет  о  проекте  с  полной
спецификацией по оборудованию, разветвителям, системам
управления и расходным материалам (трубы, хладагент).

Таким образом, программа подбора SMMS-i является удоб

ным и точным инструментом для проектировщика VRF систем.
Скачайте программу подбора с официального сайта
www.toshibaaircon.ru. Программное обеспечение распро-
страняется среди дилеров и партнеров Toshiba.

SMMS-i 2013-02

Внимание: Производитель оставляет за собой право менять технические характеристики и внешний вид оборудования без предварительного оповещения.

Каталог бытовых

и полупромышленных

кондиционеров – 2013

Toshiba – признанный лидер в области кондиционирования на протя-
жении уже восьмидесяти лет. Именно Toshiba запустила в производство
первый в Японии герметичный компрессор для холодильного оборудо-
вания (1930 год), первую в мире сплит-систему (1961 год), инверторный
кондиционер (1980 год), двухроторный компрессор с цифровым управ-
лением (1993 год), первую инверторную VRF-систему с тремя компрес-
сорами в наружном блоке SMMS-I (2010).

Традиционное японское качество и новейшие научные разработки –
основа систем кондиционирования Toshiba.

Вся информация о кондиционерах Toshiba – на официальном сайте

www.toshibaaircon.ru

Каталог 2012

Мультизональны

е VRF-системы

Сделано в Японии

Кондиционировани

е высотных зданий

От 3000 кВт холода

на европейском

складе

Наличие на

складе в Москве

Содержание

Toshiba в России и мире

Описание SMMS-i

Наружные блоки

Технические характеристики SMMS-i

Внутренние блоки

4-поточные кассетные блоки

Компактные 4-поточные кассетные блоки

2-поточные кассетные блоки

1-поточные кассетные блоки

Стандартные канальные блоки

Высоконапорные канальные блоки

Компактные канальные блоки

Потолочные блоки

Настенные блоки

Колонные блоки

Консольные бескорпусные блоки

Напольные консольные блоки

Двухпоточные консольные блоки

Блоки со 100% притоком свежего воздуха

Воздухо-воздушные теплообменники

Секции охлаждения + увлажнители

Интерфейс для секций охлаждения

Аксессуары для внутренних блоков

Устройства управления

Ассортимент VRF систем Toshiba

MiNi-SMMS

SHRM

Программное обеспечение Toshiba

Официальный сайт Toshiba

Выполненные проекты

SMMS-

Единство комфорта и экологии

В основе мировоззрения корпорации Toshiba лежит глубокое уважение к окружаю-
щей среде и искреннее стремление улучшить жизнь людей во всем мире. Именно
поэтому мы разрабатываем самые современные технологии, стремимся к идеаль-
ному балансу комфорта и экологической безопасности нашей продукции.

Toshiba постоянно проводит научные исследования и конструкторские работы,
создает энергоэффективные и экологичные системы кондиционирования.
Мы стараемся подавать пример ответственного отношения к окружающей среде.

Такое отношение мы назвали «Эко-эволюцией комфорта».

Климатическая техника Toshiba

Toshiba предлагает климатическое оборудование всех типов: бытовые и полупро-
мышленные кондиционеры, а также системы кондиционирования крупных зданий.
Бытовые сплит-системы отлично вписываются в любой интерьер и обеспечивают чи-
стый свежий воздух в помещениях благодаря совершенным воздушным фильтрам.
Полупромышленные кондиционеры Toshiba для офисов, магазинов, кафе отличают-
ся высокой производительностью и энергоэффективностью. Мультизональные VRF
системы предназначены для крупных помещений.

Корпорация Toshiba стремится к совершенству на каждом этапе разработки систем
кондиционирования — от проектирования новых моделей до пусконаладочных ра-
бот. Именно поэтому кондиционеры Toshiba соответствуют самым строгим требова-
ниям к качеству воздуха, уровню шума и энергосбережению.

Безупречный комфорт

Полтора века назад Японию считали страной, живущей лишь древ-ними традициями.
Toshiba – мировой лидер в области новейших технологий – опровергла это мнение
своими открытиями и смелы-ми решениями. У истоков компании в XIX веке стояли два
великих японских изобретателя – Хисашиге Танака и Ичисуке Фудзиока.
В 1939 году две созданные ими фирмы слились в одну компанию-производителя
электрооборудования, Токио Шибаура Денки (

kyo

Shiba

ura Electric Co., Ltd.). Вскоре

компания получила извест-ность под названием

Toshiba

, которое и стало ее

официальным именем в 1978 году.

Благодаря постоянным разработкам в области кондиционирования Toshiba с 1930 года
занимает лидирующие позиции в технологии энергосбережения и управления климатом.

• 1930 год – первый в Японии герметичный компрессор для холо

- дильного

оборудования.

• 1961 год – первая в мире бытовая сплит-система.

• 1978 год – первый кондиционер, управляемый

микропроцессором.

• 1980 год – первый в мире инверторный кондиционер.

• 1993 год – бесшумные и экономичные цифровые инверторные

кондиционеры с

двухроторным компрессором.

•

2010 год – SMMS-i, первая в мире полностью инверторная

VRF-система с

тремя компрессорами в наружном блоке.

В XXI веке Toshiba – одна из крупнейших в мире компаний, с многомиллиардным
оборотом и 172 000 сотрудников. Toshiba Air Conditioning продает кондиционеры более
чем в 120 странах мира и имеет более 1200 патентов в Японии и других странах – выдаю-
щийся показатель для любой компании.

Японский  завод  Фудзи  с  видом  на  великолепную  гору  Фудзияма,  самую  высокую  и
впечатляющую  вершину  Японии,  –  главная  про-изводственная  база  Toshiba.  Здесь
изготавливаются  компрессоры  любого  размера  и  конфигурации,  производятся
мультизональные  системы  Super  MMS-i  и  сплит-системы.  Отсюда  начинается  путь  кон-
диционеров Toshiba во все уголки мира.

Айрс, передовой учебный центр Toshiba по системам кондициони-рования воздуха,
обучает

торговых

представителей

Toshiba,

техни-ческих

специалистов

проектировщиков.

Все  заводы  Toshiba  получили  сертификат  ISO  9001  по  управлению  и  обеспечению
качества.  Компания  –  признанный  лидер  в  создании  энергосберегающих  товаров  и
внедрении  экологически  безопас-ных  средств  производства,  именно  Toshiba  первой  в
Японии  нача-ла  использовать  хладагент  R410A  при  выпуске  всех  своих  изделий.
Продукция Toshiba заслужила международное признание и 14 на-град в области защиты
окружающей среды.

Впервые в Японии, впервые в мире...

Toshiba – научный и технический лидер

VRF-системы нового поколения

SMMS-

Непрерывное стремление к инновациям и интеллект — вот что позволяет
корпорации Toshiba создавать совершенные системы кондиционирования

SMMS-

Новые  двухроторные  компрессоры
постоянного  тока  и  векторное  инвер-
торное  управление  позволяют  системе
достичь  высочайшего  в  отрасли  коэф-
фициента  эффективности  COP,  равного

6,41

* (при 50% нагрузке).

Примечания: *наружный блок 8НР модель для
европейского рынка.

Рассчитано на основе спецификации JRA4048:2006.

Разработанная корпорацией Toshiba
интеллектуальная система управле-
ния  гарантирует,  что  в  каждом  по-
мещении  постоянно  будет  точно
поддерживаться желаемая темпера-
тура,  независимо  от  типа  внутрен-
них блоков и длины трассы.

Гибкость системы SMMS-i превосходит
все ожидания. Длина ветви трассы может
достигать 235 м, а перепад высот между
внутренними блоками — 40 метров!

Инновации

Интеллект

Изобретательность

Впечатляющая

экономия энергии

Только в системе SMMS-i: мощные наружные блоки

с 3 компрессорами и 3 инверторами

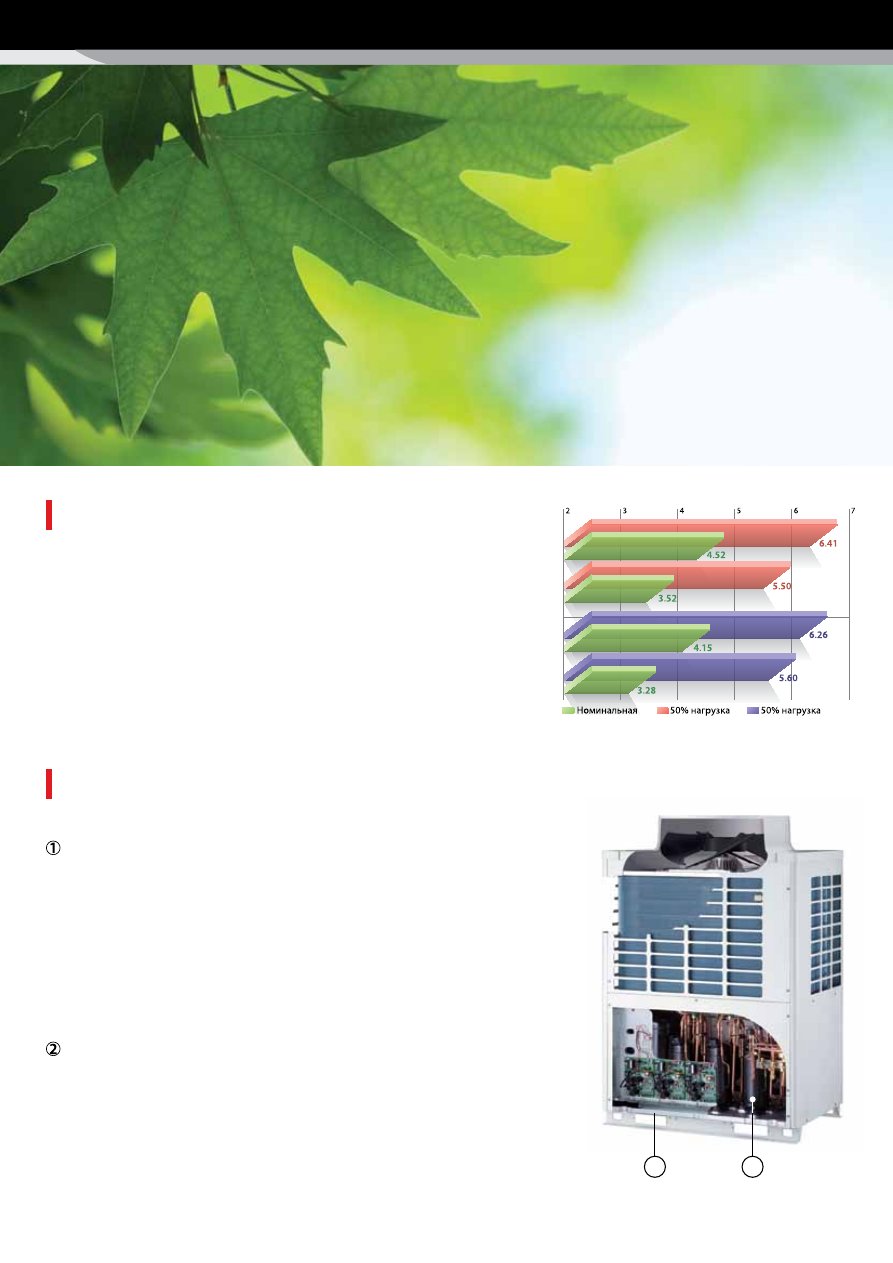

Новый двухроторный компрессор постоянного тока

Высокоэффективные современные компрессоры разработаны

корпорацией Toshiba

Каждый наружный блок 14 НР и 16 НР оснащен тремя двухроторными

компрессорами постоянного тока с инверторными приводами. Остальные блоки
(8, 10, 12 HP) имеют по два компрессора. Новые компрессоры позволяют повысить
как энергоэффективность, так и уровень комфорта.

Инвертор с точным векторным управлением

Полностью инверторное управление позволяет точно контролировать

производительность

Полностью инверторное управление, применяемой в Toshiba SMMS-i, позволяет
точно контролировать производительность всех трёх компрессоров в каждом блоке.

Модели 14 НР и 16 НР

Повышенная энергоэффективность и забота

об окружающей среде

СОP

EER

8 HP

16 HP

8 HP

16 HP

Благодаря двухроторным компрессорам постоянного тока
и векторному инверторному управлению эффективность

SMMS-i достигает высочайшего в отрасли значения COP=6,41

(при частичной загрузке).

Высокая производительность при частичной загрузке
компрессоров позволила Toshiba снизить общий расход
электроэнергии на кондиционирование зданий.

8 HP : MMY-MAP0804HT8-E

16 HP : MMY-MAP1604HT8-E

(14HP, 16HP)

SMMS-

Новые двухроторные компрессоры постоянного тока

Новые  двухроторные  компрессоры
постоянного  тока  и  векторное  инвер-
торное  управление  позволяют  но-
вой  VRF-системе  Toshiba  достичь  вы-
сочайшего  в  отрасли  коэффициента

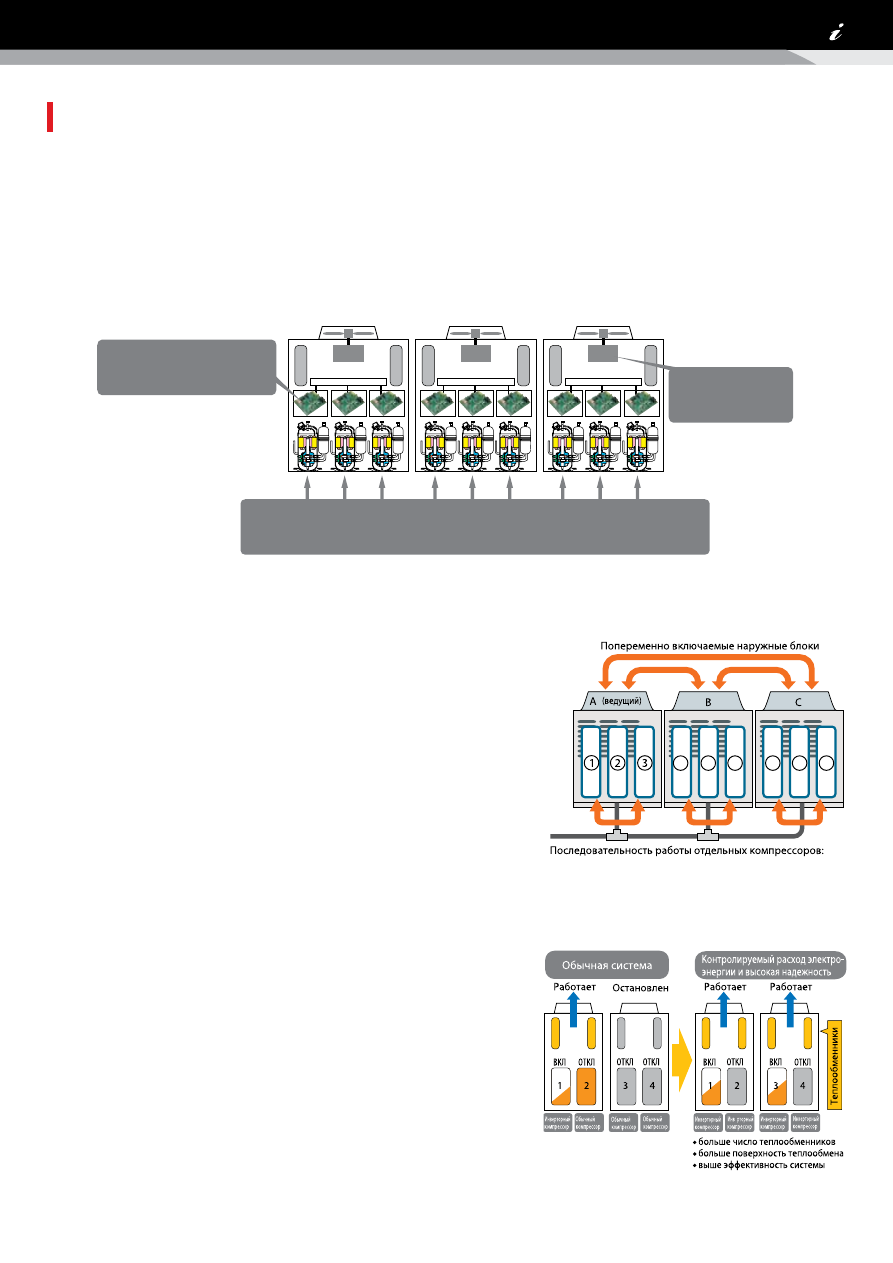

Высокая эффективность снижает расход электроэнергии

Система  определяет,  какой  теплообменник  следует  использовать,
и  регулирует  скорость  компрессора  для  достижения  максимальной
эффективности.
Хладагент  распределяется  по  нескольким  теплообменникам  одновре-
менно, при этом повышается площадь теплопередачи.
Инверторы непрерывно регулируют систему, обеспечивая минимальный
расход электроэнергии при заданной производительности.
В  результате  пользователи  наслаждаются  комфортной  температурой
в  каждом  помещении,  а  окружающая  среда  защищена  от  чрезмерного
загрязнения.

Надежность

При использовании двухроторных компрессоров:

• нагрузка распределяется более равномерно;
• время работы отдельных компрессоров выравнивается более точно;
• повышена эффективности наружных блоков в целом;
• исключены резкие скачки мощности.

Чрезмерная  или  недостаточная  холодопроизводительность,  характер-
ные  для  систем  без  инверторных  приводов,  полностью  устранены,  так
как  микроклимат  поддерживается  без  частого  включения  и  отключения
компрессоров.
Использование  инверторных  приводов  снижает  вероятность  поломки
компрессоров по сравнению с обычными системами.

эффективности COP, равного 6,41

(при 50% нагрузке).
Теперь VRF-системы Toshiba достигают
еще большей производительности при
частичной загрузке.

В наружном блоке SMMS-i установлены
три двухроторных компрессора посто-
янного тока c инверторными приводами.
Это уникальная особенность систем кон-
диционирования Toshiba.

Инвертор с точным
векторным управлением

Двигатель

вентилятора

пост. тока

Наружные блоки оснащены тремя двухроторными DC-компрессорами.*
(полностью инверторная система кондиционирования)

*Наружные блоки 14, 16HP

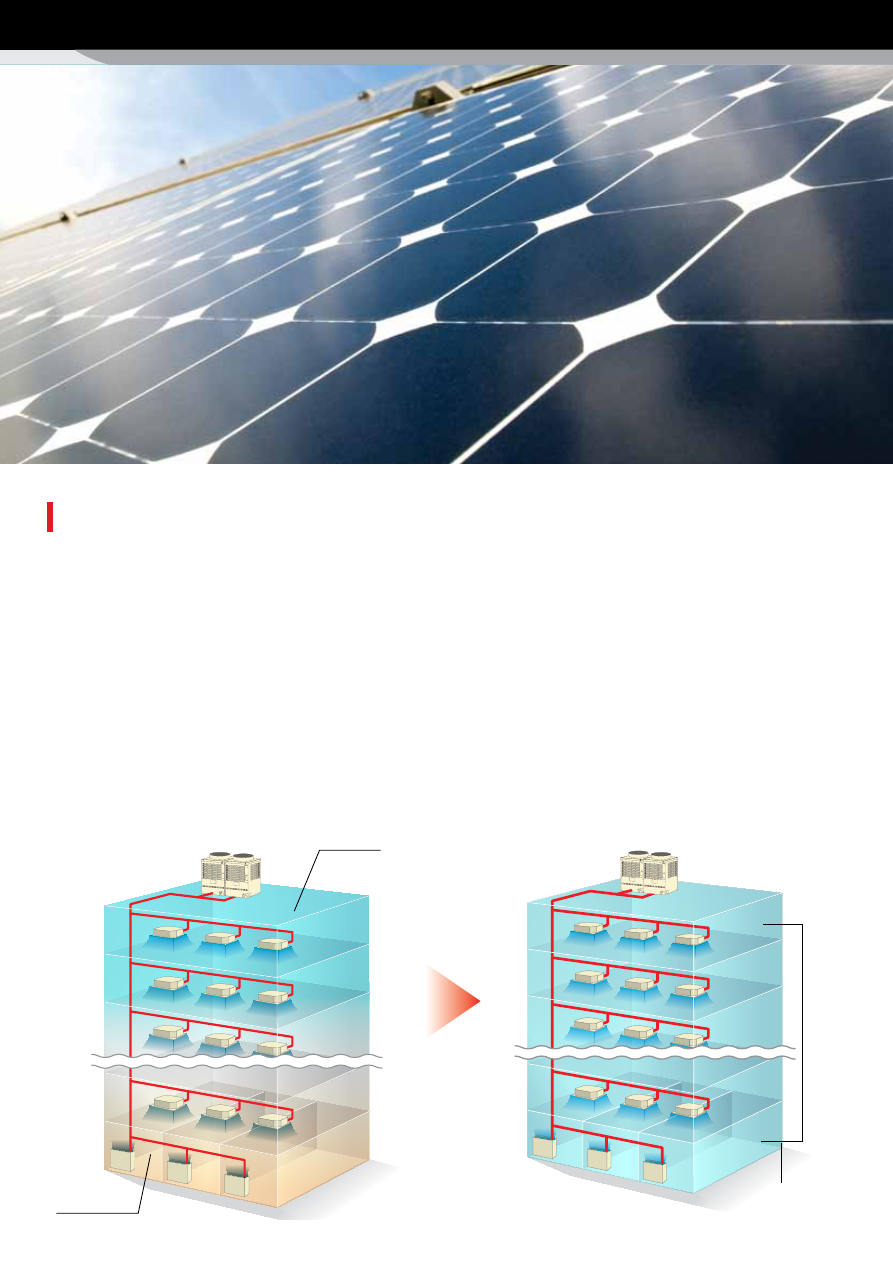

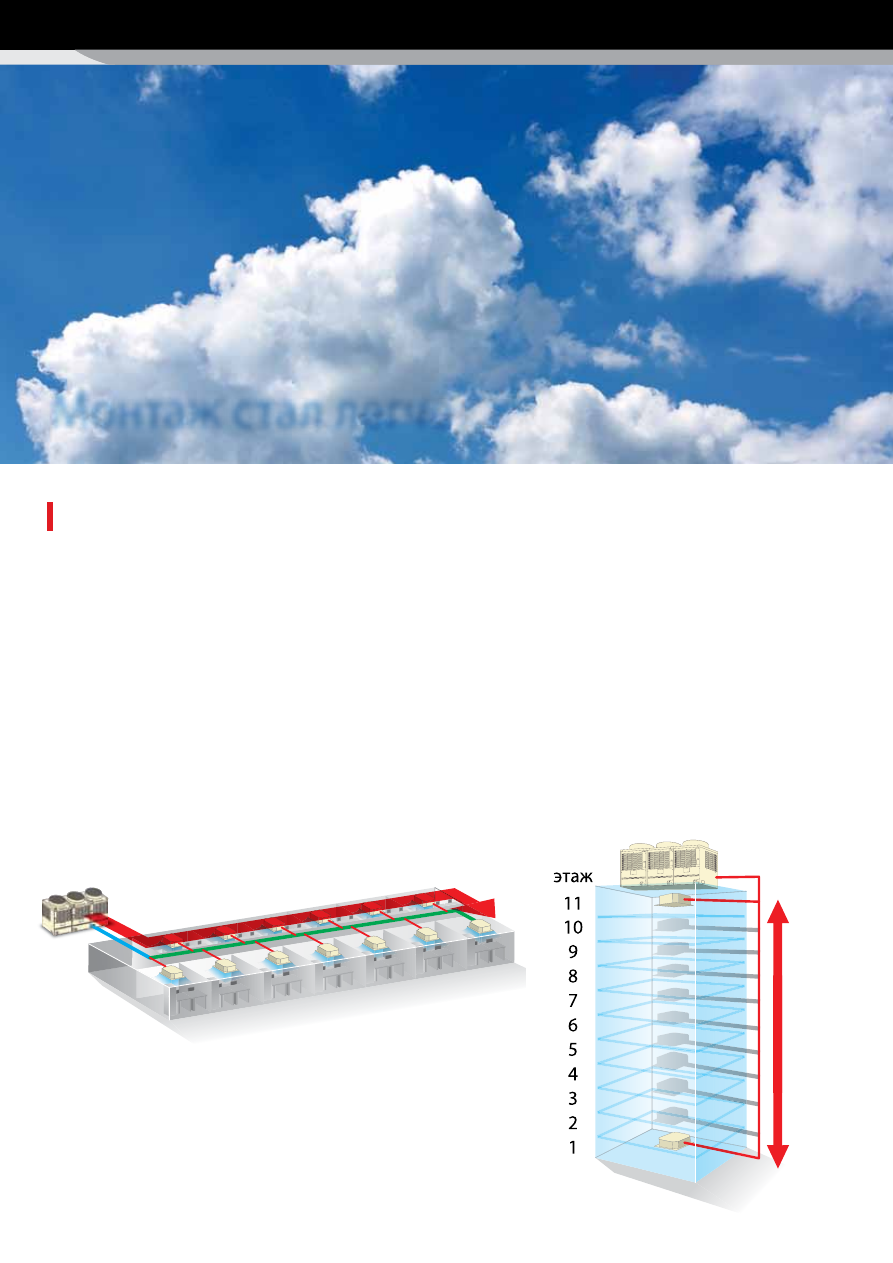

Монтаж стал легче

Гибкая конструкция фреоновой трассы облегчает проектирование

Современная технология распределения
хладагента  и  конструкция  трассы  позво-
лили Toshiba SMMS-i достичь выдающихся
показателей: расстояние от наружного до
внутреннего блока до 235 м, а перепад вы-
сот между внутренними блоками до 40 м.
Эти  две  особенности  исключительно
удобны  для  проектировщика  систем

SMMS-i

Эквивалентная длина трассы

235

Перепад высоты между

внутренними блоками

40м

кондиционирования.
Система  способна  полностью  конди-
ционировать  11-этажное  здание  (40  мет-
ров  по  вертикали  между  внутренними
блоками).
Это  значительно  облегчает  проектиро-
вание  и  монтаж  VRF-системы  в  зданиях
с множеством небольших комнат, а также

в случае перепланировки помещений.
Если наружный блок установлен выше
внутренних блоков системы, то макси-
мальный перепад высот между наружным
и внутренним блоками в некоторых слу-
чаях, может достигать 70 метров, что соот-
ветствует 20-этажному зданию с высотой
этажа 3,5 метра.

Длина ветви трассы

после 1 разветвителя

Длина магистральной трубы

120

SMMS-

(16 HP)

(32HP)

8 HP

16 HP

У системы SMMSi 16НР габариты и масса наружного блока составляют

всего 2/3 от параметров предыдущей системы.

Компактные наружные блоки

Мощные блоки 16НР имеют те же раз-

меры, что остальные блоки. Это позволя-
ет удобнее и свободнее проектировать
систему кондиционирования. Экономия
места, необходимого для установки
наружных блоков, достигает 40%.

Это  огромное  преимущество  в  тех
случаях,  когда  допустимый  вес  блоков
и  свободное  пространство  жестко
ограничены.

Y-образные разветвители

на газовой линии

Благодаря  новым  Y-разветвителям  (трой-
никам)  упрощены  компоновка  и  монтаж
трассы.
Как  видно  на  рисунке,  применяемые
Y-образные разветвители на подводящих га-
зовых линиях наружных блоков уменьшают

RBM-BT14E (Газовая труба)

Площадь на 40% меньше

Предыдущая серия

SMMS

Новая SMMS-i

2,000

1,210

2,440

4,020

К наружным блокам

Жидкостная

труба

Газовая труба

К внутренним блокам

Новые разветвители

сопротивление потоку хладагента, что ве-
дёт к увеличению общей и магистральной
протяжённости фреонопроводов системы
и облегчает возврат масла в компрессоры.
Y-разветвители позволили уменьшить коли-
чество изгибов труб, что упрощает монтаж и

снижает потери давления в контуре.
Y-образные разветвители на газовой линии,
соединяющей  наружные  блоки  SMMS-i,
сглаживают  потоки  хладагента  в  каждой
ветви  трассы  и  повышают  надежность  си-
стемы в целом.

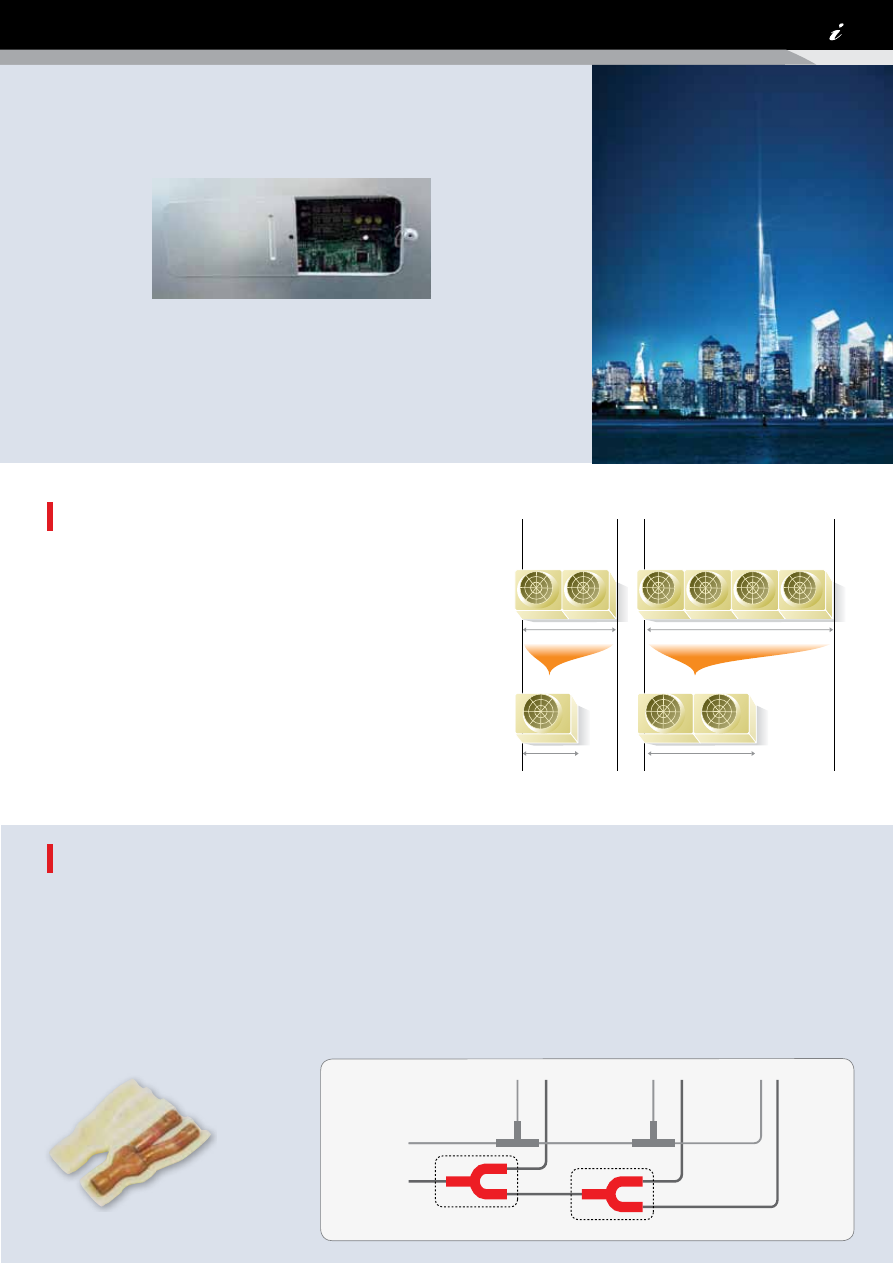

Смотровое окно

Крышка легко сдвигается в сторону и открывает доступ к плате управления.

Теперь не нужно снимать панель с наружного блока.
Эта особенность SMMS-i обеспечила удобный доступ к инверторной плате для

обслуживания, адресации, тестового пуска и т.п.

Инновации

и современные технологии

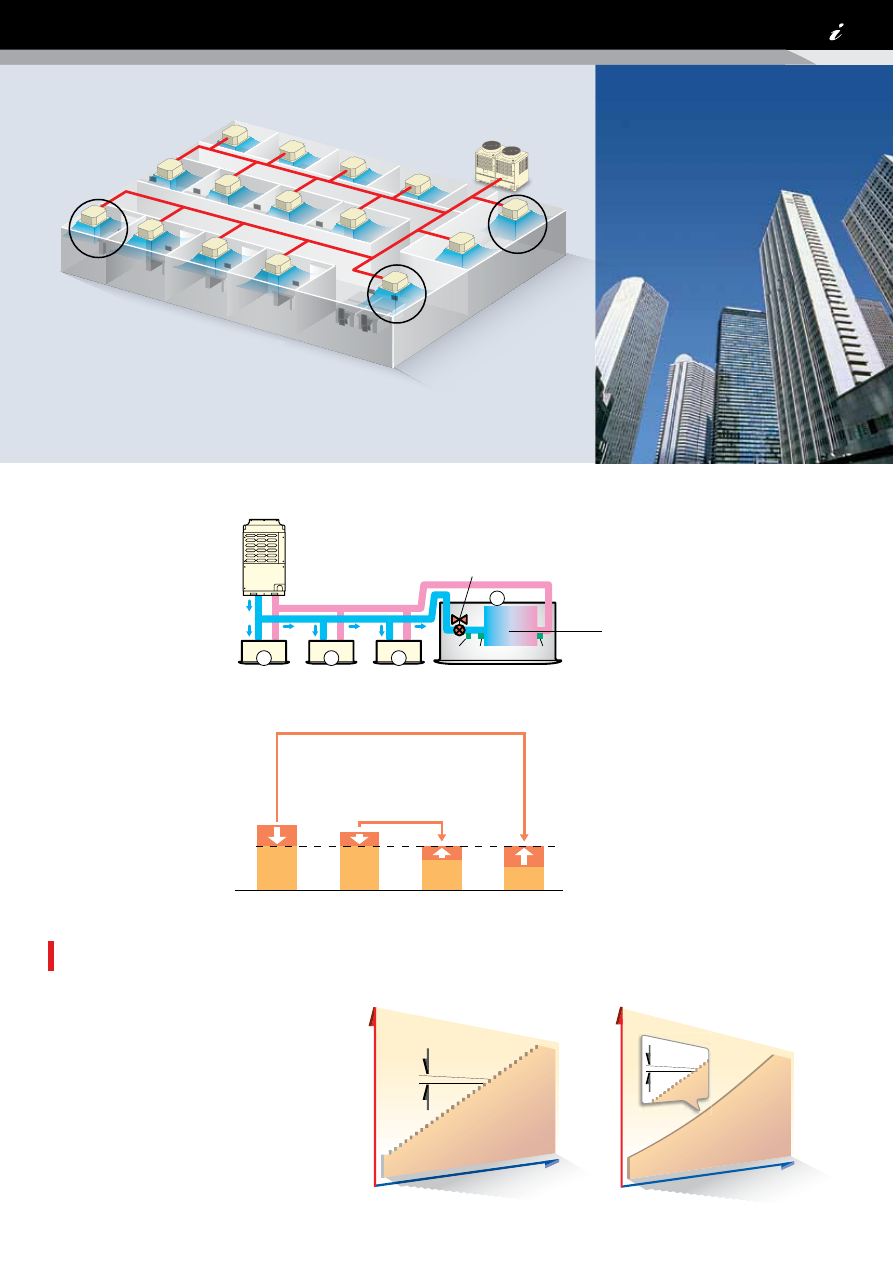

Интеллектуальное управление VRF-системой

Температура в каждой комнате

— под полным контролем!

Разработанная  Toshiba  интеллектуаль-
ная  система  управления  гарантирует,
что  в  каждом  помещении  будет  точно
поддерживаться  желаемая  температура,
независимо от типа внутренних блоков,
длины трассы и перепада высот.
Поток  хладагента  оптимизируется  не
только  в  каждом  отдельном  блоке
SMMS-i, но и в системе в целом.

Оптимизация расхода

хладагента

• В VRF-системах, содержащих боль

шое  число  блоков,  из-за  различно-
го  расстояния  до  наружных  блоков
в некоторых внутренних блоках обра-
зуется  избыток  хладагента,  а  в  других

—

недостаток.

• При движении хладагента по трубам

фреоновой трассы происходит потеря
давления и утечка тепла, в результате

поддержание постоянной

температуры

избыток

недостаток

в каждый блок может попадать неопти-
мальное количество хладагента.

• Интеллектуальная система непрерыв

но контролирует датчики расхода хла-
дагента и проходное сечение вентилей
PMV. Благодаря этому SMMS-i точно
поддерживает заданную температуру
в каждом помещении даже при пере-
паде высот между ними до 40 метров.

0.1Hz

0.6Hz

SMMS-

Абсолютно точное

управление

SMMS

SMMS-i

Производ.

Ко

мпрес

сор, Г

Ко

мпрес

сор, Г

Потоки хладагента регулируются так, чтобы в каждом помещении

точно поддерживалась индивидуально заданная температура.

(A)

(B)

(D)

(C)

Избыток (А) уменьшается,
а недостаток (D)
компенсируется.

Избыток (А)
уменьшается.

Избыток (В) уменьшается, а недостаток (C)
компенсируется.

Заданная мощность

Произво

д.

TCJ

TC2

TC1

Наружный блок

Внутр. блок

Вентиль с приводом от

шагового двигателя (PMV)

Тепло-

обменник

Датчик расхода

хладагента

вход

Датчик расхода

хладагента

выход

Сверхточное управление скоростью

вращения компрессора:

шаг регулировки 0,1 Гц

Система

управления

поддерживает

в  каждый  момент  времени  именно  ту
производительность,  которая  требуется.
Потери  энергии  и  колебания  температу-
ры в помещении при изменении частоты
сведены к минимуму.

Полностью инверторное управление позволяет точно кон-
тролировать производительность системы.

Инвертор с векторным управлением мгновенно превра-
щает ток в гладкую синусоиду. В результате двигатель ком-
прессора вращается исключительно плавно, повышая эф-
фективность.

Одними из главных преимуществ VRF системы SMMS-i являются точное управление скоростью и высокая эффектив-
ность компрессоров. При неполной загрузке система стабильно работает с низкой скоростью, потребляя минимальное
количество электроэнергии.

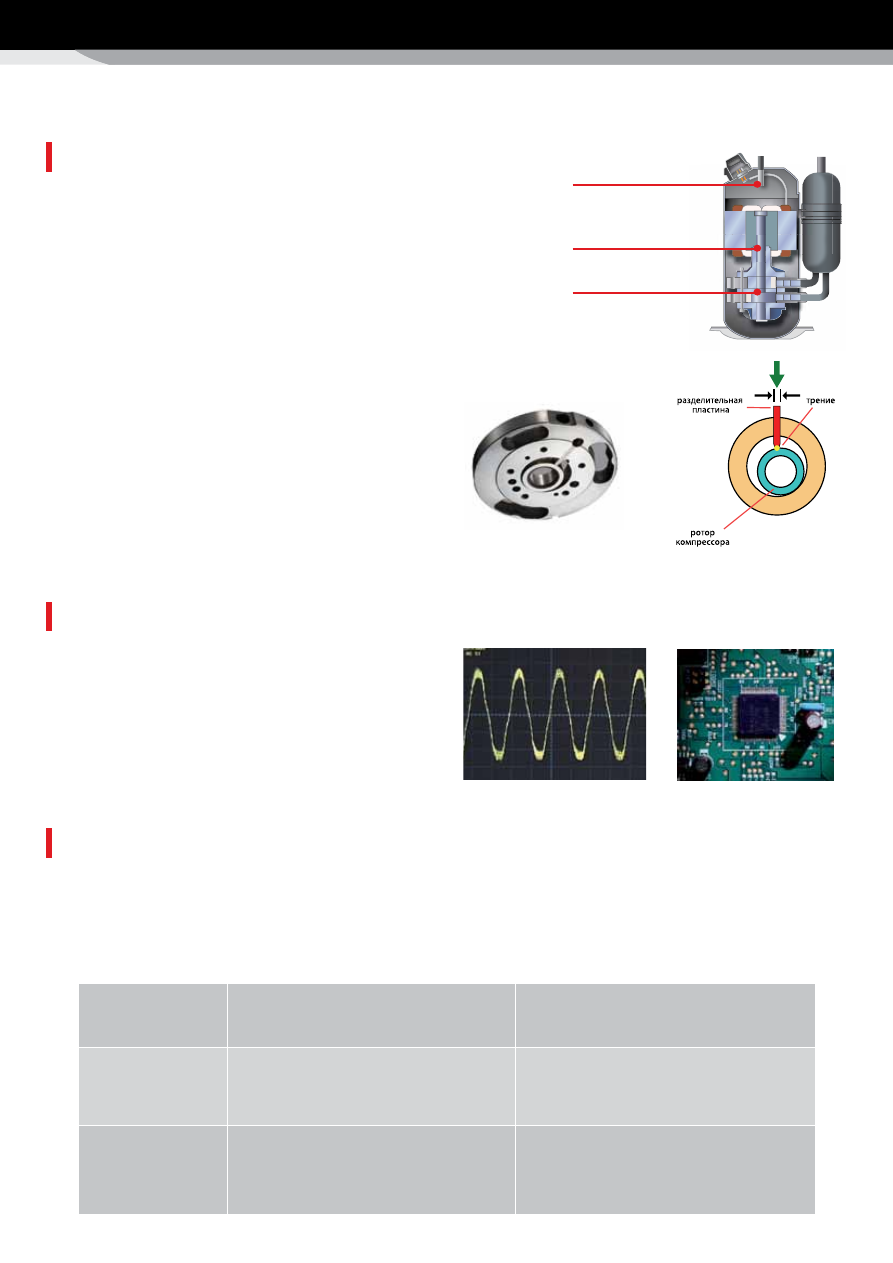

Двухроторный компрессор

Мощный инвертор

Преимущества полностью

инверторной системы

Плавная синусоида

В SMMS-i снижены потери давления сжатия и трения благо-
даря оптимальному положению нагнетательного патрубка.

Площадь поверхности магнитов ротора увеличена, а спе-
циальные прорези повышают эффективность и снижают
шум двигателя.

Повышена
эффективность двигателя

Новая конструкция
каналов

Максимальная
надежность и защита

Плата управления

Улучшенные компоненты

Вихревые потери в каждом двигателе уменьшены благо-
даря компактным магнитным роторам новой конструкции.

• Уменьшена толщина разделительной пластины.
• Уменьшена задняя площадь разделительной

пластины.

Снижение  давления  пластины  на  ротор  компрессора
и  силы  трения  увеличивает  эффективность  работы  как
двигателя  компрессора,  так  и  системы  кондиционирова-
ния Toshiba SMMS-i в целом.

Эффективность

Инверторный компрессор + ком-

прессор с постоянной скоростью

Низкая эффективность при работе компрес-
сора с постоянной скоростью.

Инверторный компрессор работает посто-
янно. Ограниченные условия резервирова-
ния при неисправности компрессора.

Скачки в производительности системы при
включении/выключении компрессора с по-
стоянной скоростью.

Высокая эффективность компрессоров даже
при максимальной тепловой нагрузке.

Время работы одинаково для всех компрессо-
ров. При неисправности в одном из компрес-

соров, система продолжает вырабатывать 67%

номинальной производительности.

При  минимальной  тепловой  нагрузке,  ком-
прессор  работает  на  минимальной  мощности.
Стабильная  работа  компрессора  при  низкой
уличной температуре.

Полностью инверторные

двухроторные компрессоры

Надежность

Комфорт

SMMS-

Движение хладагента

Резервирование при

неисправности компрессора

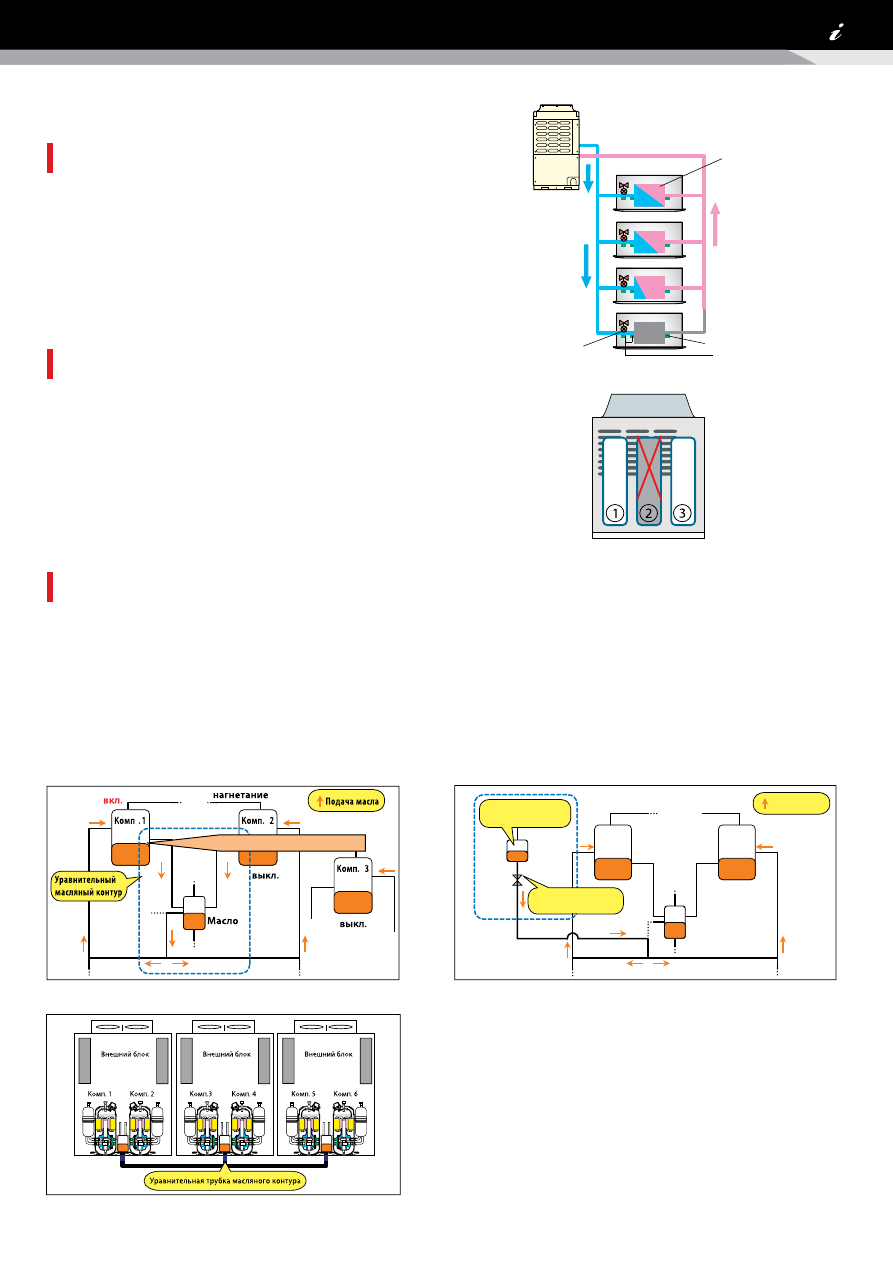

Система распределения масла поддерживает стабильный необходимый уровень масла в компрессорах. В системе несколько
компрессоров, и работающий в данный момент компрессор может получать хладагент и масло от других компрессоров и на-
ружных блоков без дополнительного расхода электроэнергии (системы SMMS-i, SHRM и SMMS).

Система контроля уровня масла −

уникальное изобретение Toshiba

Масло из двух других компрессоров

Max

Mid

Mini

наружный блок

внутренний блок

теплообменник

датчики

температуры

вентиль с приводом от

шагового двигателя (PMV)

жидкий

хладагент

газообразный

хладагент

Стоп

Мультизональные системы Toshiba SMMS-i очень надежны.
Но даже в маловероятном случае поломки какого-либо ком-
понента система не теряет работоспособности.

Если возникает неисправность в одном из компрессо-
ров наружного блока, то блок продолжает вырабатывать

67% номинальной производительности.

В системе кондиционирования Toshiba перед каждым вну-
тренним блоком устанавливается электронный терморегу-
лирующий вентиль расхода хладагента (PMV).

PMV имеет 1500 положений расхода фреона во внутреннем
блоке, что в свою очередь позволяет точно управлять произ-
водительностью компрессоров VRF системы SMMS-i.

Масло

Маслоот-

делитель

нагнетание

всасывание

Подача масла
в компрессора

Соленоидный
клапан открыт

Комп

. 1

Комп

. 2

Подача масла

1) Управление распределением масла

Выравнивает количество масла в двух или трех компрессорах
одного внешнего блока.

3) Перераспределение масла между

внешними блоками

Перераспределяет масло между внешними блоками, по
балансировочной трубке подавая его в блок, где возник
недостаток масла.

2) Управление подачей масла

Накапливает масло в маслоотделителе. Если количество масла
становится недостаточным — подает его в компрессор.

содержание .. 40 41 42 43 ..
