Тепловые насосы Estia

Новейшие системы отопления
и горячего водоснабжения

Из каких компонентов состоит
Toshiba Estia?

Тепловые насосы «воздух-вода» использует возобнов

ляемую  энергию,  в  отличие  от  систем  отопления  на  газе
и твердом топливе, а также низкоэффективных электрообо-
гревателей. В XXI веке они рассматриваются как идеальный
способ  отопления  и  горячего  водоснабжения  жилых  по-
мещений.  Отопление  с  использованием  газа,  нефти  или
электроэнергии увеличивает выброс углекислого газа в ат-
мосферу. Кроме того, эти традиционные способы обогрева
менее эффективны, чем тепловой насос, а их эксплуатаци-
онные расходы выше.

Тепловые насосы Toshiba Estia экономичны, обладают вы

сочайшим в отрасли коэффициентом эффективности,

достигающим

СОР = 4,77

. Единая система обогревает по-

мещения до нужной температуры, поставляет горячую воду
для бытовых нужд, и даже кондиционирует воздух в жаркое
время года. Две независимые зоны позволяют раздавать
воду, нагретую до двух различных температур.

Инженеры корпорации Toshiba разработали и запатенто-
вали множество инновационных технологий и компонен-
тов, в том числе двухроторный компрессор и инверторный
привод с интеллектуальным управлением, позволяющие до-
биться исключительной эффективности и экономии энергии.
Высокое качество тепловых насосов Toshiba гарантирует
длительный срок службы.

Тепловые насосы «воздух-вода» – способ обеспечить

комфорт в доме и одновременно снизить загрязнение

окружающей среды.

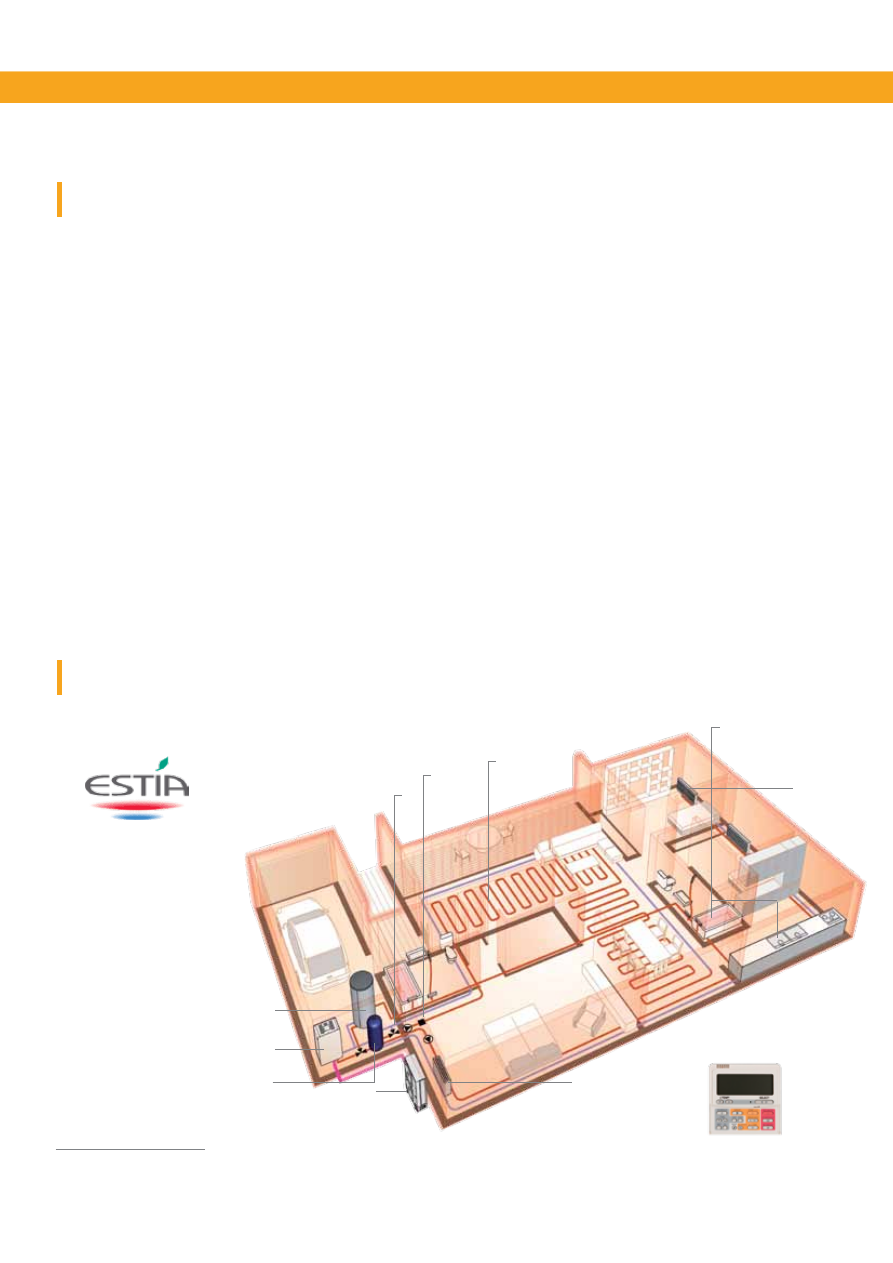

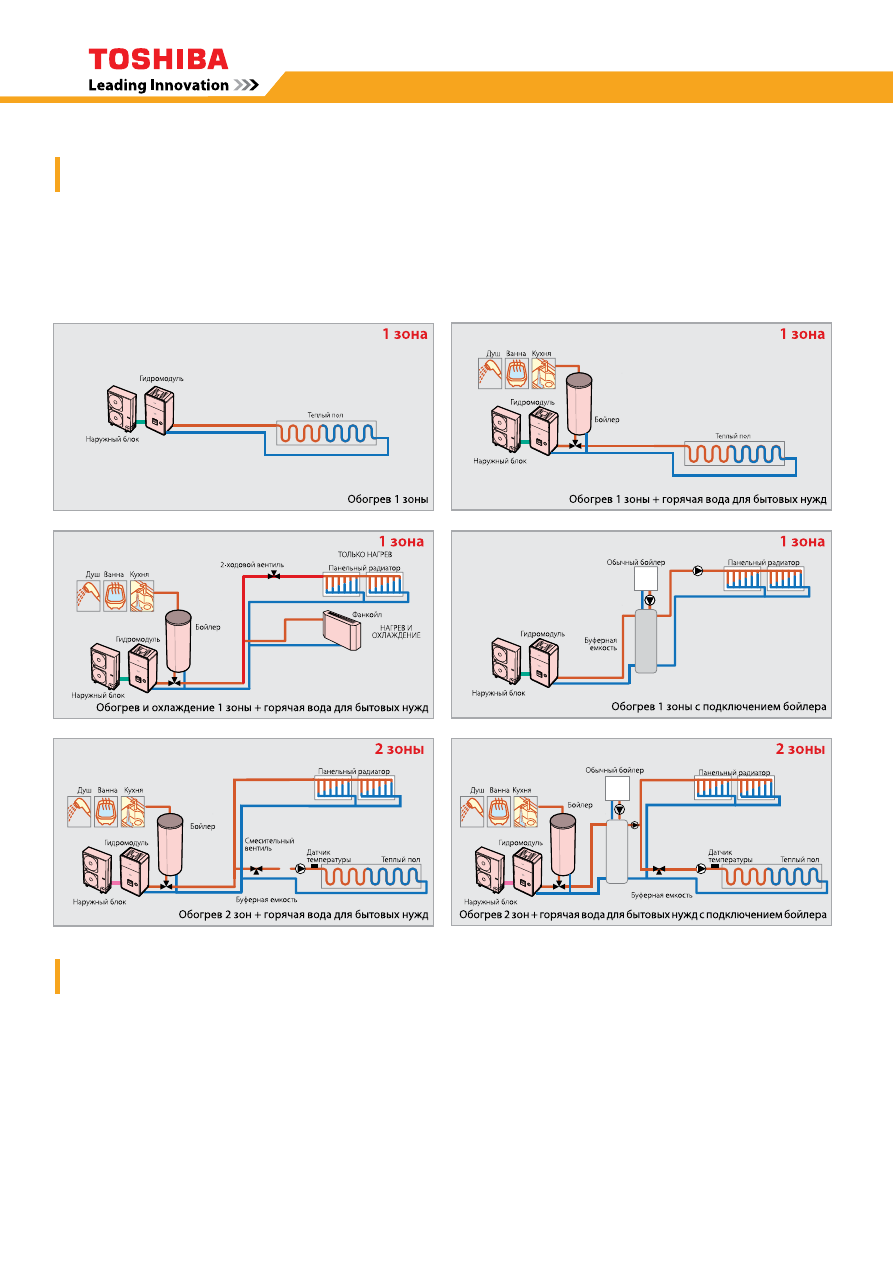

1. Наружный блок
2. Гидромодуль
3. Бойлер
4. Буферная емкость*
5. Смесительный вентиль*
6. Датчик температуры
7. Подача горячей воды
8. Пульт ДУ
с недельным таймером

9. Теплый пол*

10. Низкотемпературный
радиатор*
11. Фанкойл*

*не входит в комплект поставки

Тепловые насосы Estia

Векторное инверторное управление работой наружного
блока Toshiba позволило достичь по-настоящему выдаю-
щейся энергоэффективности теплового насоса Estia.

Инвертор Toshiba использует векторную обработку формы
выходного напряжения и привод с интеллектуальным управ-
лением питанием (IPDU), допускающий широкий диапазон
частот и напряжения.

Двухроторный компрессор постоянного тока Toshiba спо-
собен работать как на крайне высокой, так и на минималь-
ной мощности. Эффективная система ограничения мощно-
сти позволяет снизить потребление энергии.

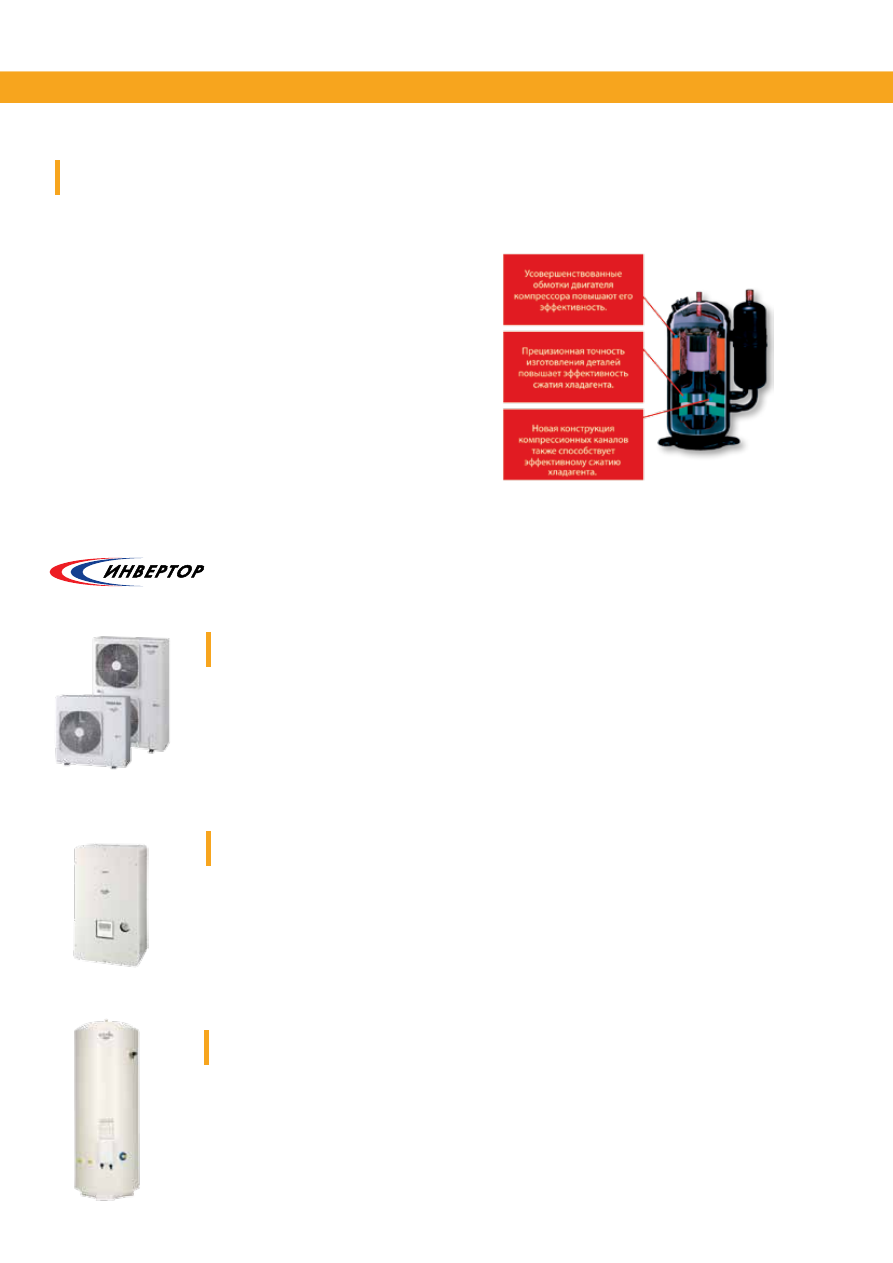

Передовые технологии Toshiba Estia: двухроторный
компрессор и векторное управление

Toshiba имеет многолетний опыт проектирова-
ния и производства воздушных тепловых насо-

сов. Та же эффективная и практичная технология

лежит в основе теплового насоса Estia «воздух-
вода». Прежде всего – передовое инвертор-

ное  управление  и  двухроторный  компрессор
постоянного  тока.  Estia  работает  на  эффек-
тивном  и  безопасном,  не  разрушающем  озон
хладагенте R-410A.

Бойлер Estia - это компактный бак из нержаве-
ющей  стали,  производящий  горячую  воду  для
санитарно-бытовых  нужд.  Производительность
системы  повышена  благодаря  встроенному  ко-

аксиальному теплообменнику. Температура

воды в системе горячего водоснабжения может
составлять от +40°C до +75°C.

В соответствии с оптимальным алгоритмом
управления, при появлении необходимости в го-
рячей воде включается встроенный электрона-

греватель. Такое решение снижает эксплуатаци

онные расходы и гарантирует постоянную тем-
пературу горячей воды. Предлагаются три типо-
размера бойлеров (150, 210 и 300 литров).

В  пластинчатый  теплообменник  подается  опти-
мальное  количество  хладагента,  позволяющее
нагреть воду до невысокой или умеренной тем-
пературы (20-55 °C) или охладить воду (10-20 °C).
Резервный  нагреватель  (3,  6  или  9  кВт)  позво-

ляет системе работать даже в экстремальных
условиях.
Гидромодуль точно контролирует температуру
воды и позволяет оптимально распределить воду
между потребителями и домашним бойлером.

Наружный блок

Бойлер

Гидромодуль

Управляет распределением горячей воды между 1 или 2 зо-
нами  и  домашним  бойлером.  Для  удобства  использования
панель  управления  прикрепляется  к  гидромодулю.  Панель
управления  позвляет  настроить  все  параметры  и  недель-
ный таймер. Панель управления проста, интуитивно понятна
и удобна в использовании.

Включает функцию подачи горячей воды для кухни, ванны,
душа. Две дополнительные кнопки позволяют моментально
включить следующие полезные функции:

• Повысить температуру воды:

быстро делает горячую воду

для бытовых нужд еще горячее.

• Антибактериальная защита:

Регулярно, через запрограм-

мированные интервалы времени, вода в баке нагревается
до высокой температуры, чтобы уничтожить все бактерии.

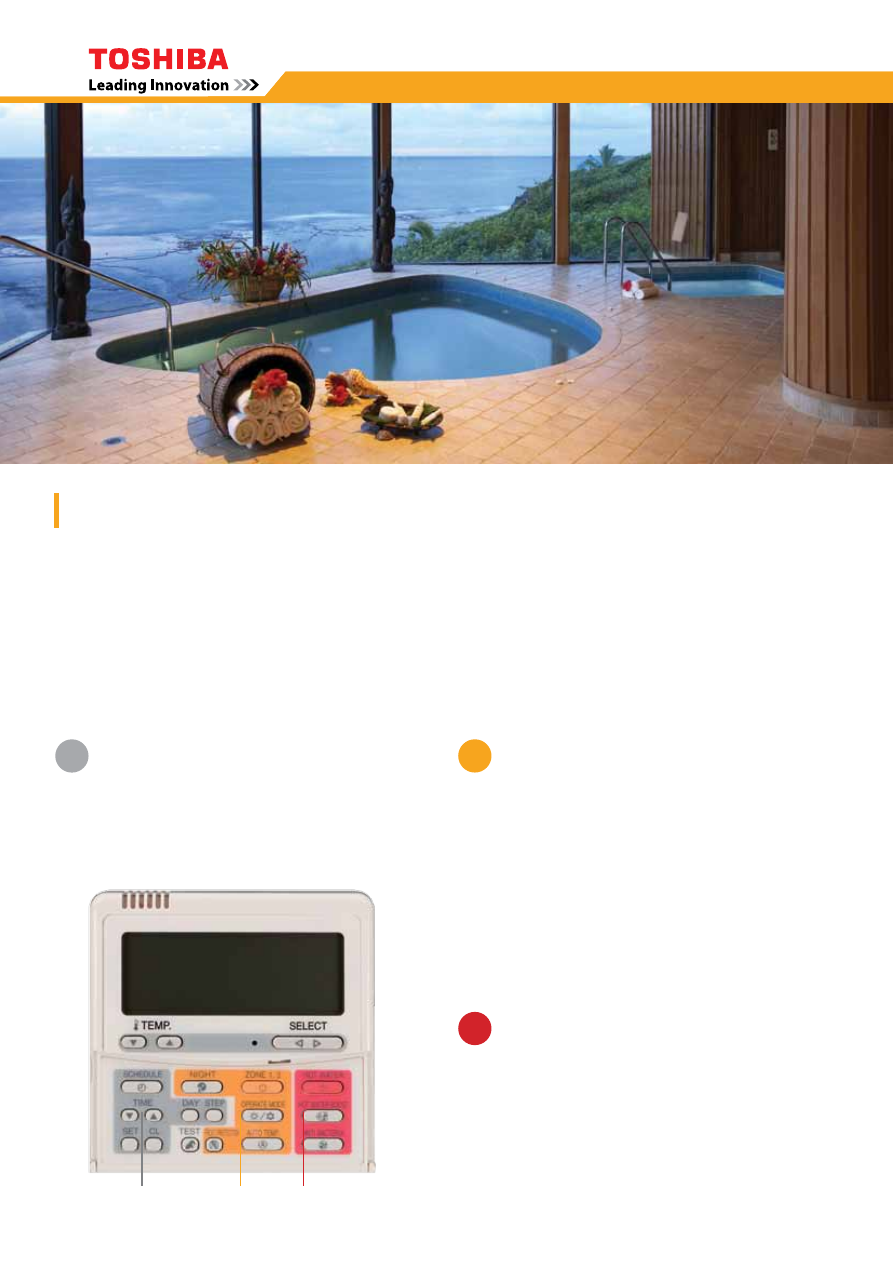

Всё под контролем

Удобная панель управления Toshiba Estia

крепится к гидромодулю

Параметры двух зон можно просматривать и изменять одно-
временно на большом удобном экране. Отдельная область
экрана позволяет управлять температурой горячей воды для
бытовых нужд (душа, кухни и т.п.). На дисплее появляются как
значки, так и цифровые данные, что позволяет Вам наглядно
представить режим работы теплового насоса.

Программируемая работа теплового насоса, днев-
ные и ночные параметры для каждого дня недели
(до 10 уставок в день).

Таймер

Установка режима работы для каждой из двух зон, в том чис-
ле выбор автоматической регулировки температуры или по-
стоянной температуры воды.

Три важнейшие функции:

•

Ночной режим:

в течение ночи температура регулирует-

ся автоматически.

•

Защита от замерзания:

обеспечивает бесперебойную

работу системы при крайне низких уличных температурах.

•

Бесшумный режим:

снижает уровень шума наружного

блока на 6-7 дБ(A)*, что особенно ценно в густонаселен-
ных районах.

Управление отоплением помещений

Управление подачей горячей воды

для бытовых нужд:

Тепловые насосы Estia

Наружный блок

HWS-

803H-E

1103H-E

1103H8(R)-E

1403H-E

1403H8(R)-E

1603H8(R)-E

Гидромодуль (комбинация)

HWS- 803XWH**-E 1403XWH**-E 1403XWH**-E 1403XWH**-E 1403XWH**-E 1403XWH**-E

Номинальная теплопроизвод.* (кВт)

8.0

11.2

14.0

16.0

Номинальная холодопроизвод.* (кВт)

6.0

10.0

11.0

13.0

Коэффициент
эффективности

COP обогрев (кВт)
EER охлаждение (кВт)

4.40
2.82

4.77
2.84

4.69
2.84

4.50
2.70

4.36
2.70

4.30
2.71

Потребляемая
мощность *

обогрев (кВт)
охлаждение (кВт)

1.82
2.13

2.35
3.52

2.39
3.52

3.11
4.08

3.21
4.08

3.72
4.80

Расход воздуха охлаж./обогр. (м

/ч)

3420

6060

6180

Звуковое давление дБ(А)

Звуковая мощность дБ(А)

Размеры (ВхШхГ) (мм)

890x900x320

1340x900x320

Масса (кг)

Тип компрессора

двухроторный компрессор постоянного тока

Хладагент

R410A

Трубы (газ - жидкость)

5/8” - 3/8”

Минимальная длина трассы (м)

Макс. длина трассы (м)

Макс. перепад высот (м)

Длина трассы без дозаправки

Допустимая уличная температура
(отопление)/ охлаждение) °С

от -20 до +25/ от +10 до +43

Допустимая уличная температура
(горячая вода) °С

от -20 до +43

Мощность встроен.
электрообогревателя (кВт)

Питание В-фаз-Гц

220-1-50

380-3N-50

220-1-50

380-3N-50

Гидромодуль

HWS- 803XWHM3-E

803XWHT6-E

803XWHT9-E

1403XWHM3-E

1403XWHT6-E 1403XWHT9-E

Используется совместно с типоразмером

110-140-160

Температура воды на выходе

(обогрев/охлаждение) °С

от +20 до +55/ от +10 до +25

Размеры (ВхШхГ)

925 x 525 x 355

Масса (кг)

Звуковое давление дБ(А)

Электронагреватель (кВт)

Питание (В-фаз-Гц)

220-1-50

380-3N-50

220-1-50

380-3N-50

Максимальный ток (А)

13 x 2

13 x 3

13 x 2

13 x 3

Бойлер

HWS- 1501CSHM3-E 2101CSHM3-E 3001CSHM3-E

Объем воды (л)

150

210

300

Макс. температура воды °С

Электронагреватель (кВт)

2,75

Питание (В-фаз-Гц)

220/230-1-50

Высота (мм)

1090

1474

2040

Диаметр (мм)

550

Масса (кг)

Материал

нержавеющая сталь

Наименование

Описание

Функции

TCB-PCIN3E

плата вывода

Выходные сигналы: бойлера, неисправности, работы компрессора, размораживания

TCB-PCMO 3E

плата ввода

Входные сигналы: комнатного термостата, останова из-за неисправности

HWS-AMS11E

проводной пульт управления

Пульт для управления всеми функциями теплового насоса и контроля температуры воздуха

Наружные блоки

Гидромодули

Бойлеры

Аксессуары и дополнительное оборудование

* Производительности в этом каталоге рассчитаны для таких условий: Звуковое давление измерено на расстоянии 1 м от наружного блока и 1,5 м от гидромодуля.

Обогрев: Температура воды на выходе: 35°C (

∆

T 5°C). Температура наружного воздуха: 7 °C DB / 6 °C WB.

Охлаждение: Температура холодной воды на выходе: 7°C (

∆

T 5°C). Температура наружного воздуха: 35 °C DB.

Векторная обработка формы

выходного напряжения.

Новый Хладагент R410A

Двухроторный компрессор

Полупромышленные кондиционеры

Прорыв в области энергетической
эффективности

Эффективное использование электроэнергии

Мощный  высокоэффективный  кондиционер  с  технологией
цифрового  инвертора  потребляет  на  50%  меньше  элек-
троэнергии  по  сравнению  с  обычным.  Единственным  объ-
яснением снижения потребляемой мощности и повышения
точности поддержания заданной температуры является ис-

пользование двухроторного компрессора с широким диа-
пазоном производительности и совершенный алгоритм
управления. Примером служит работа в режиме охлажде-
ния/обогрева наружного блока 4HP в комплекте с 4-х по-
точным кассетным внутренним блоком.

Условия проведения измерений

Стандарт:

JRA4048-2001

Место:

Лондон.

Тип здания:

отдельно стоящее.

Период проведения

: с 21 мая по 10 октября (охлаждение),

с 21 ноября по 11 апреля (обогрев).

Время работы:

8:00 до 21:00.

Примечание:

Сезонное потребление электроэнергии под-

считано  при  работе  агрегата  в  стандартных  условиях,
определяемых  японской  Ассоциацией  производителей  хо-
лодильного  оборудования  и  оборудования  для  кондицио-
нирования воздуха. Значения могут отличаться в зависимо-
сти от места установки и условий эксплуатации.

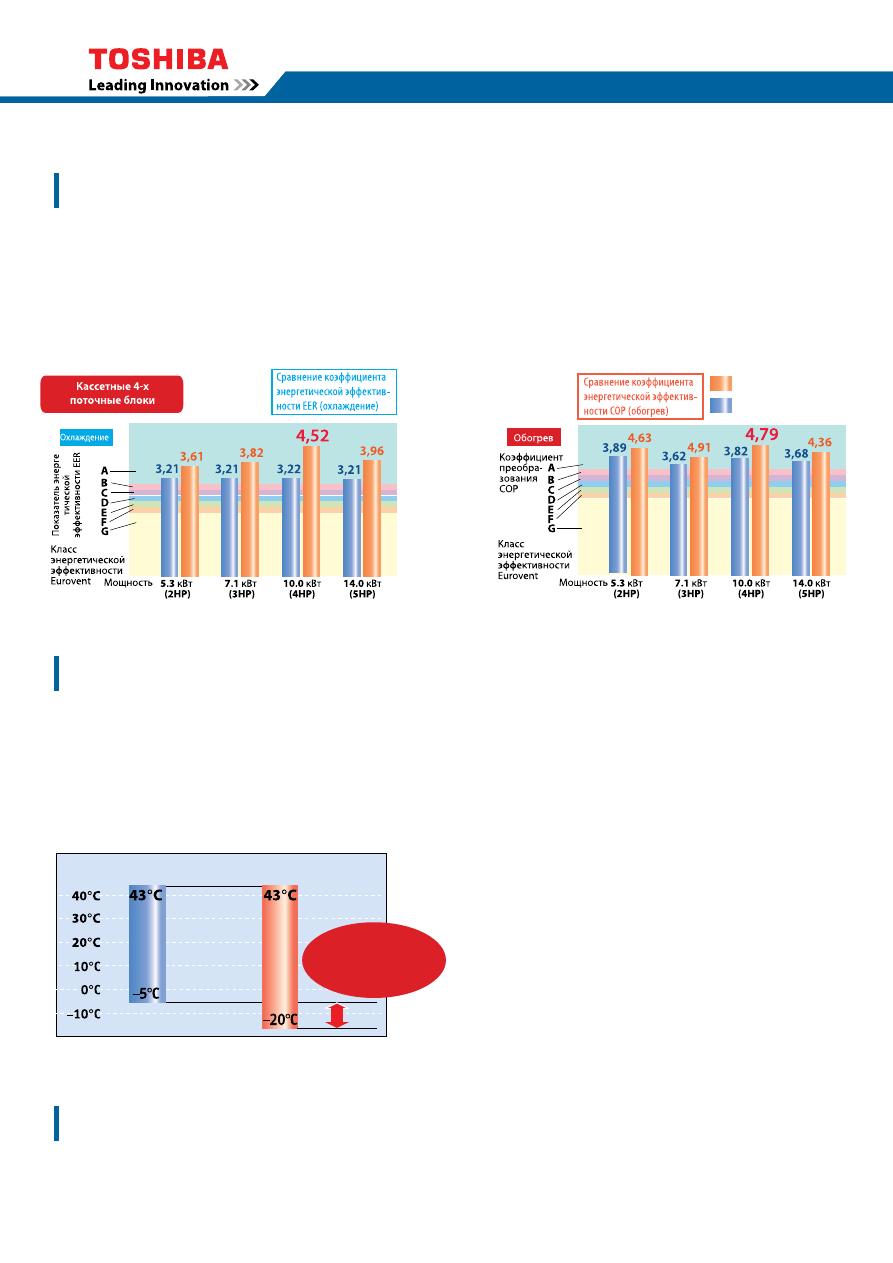

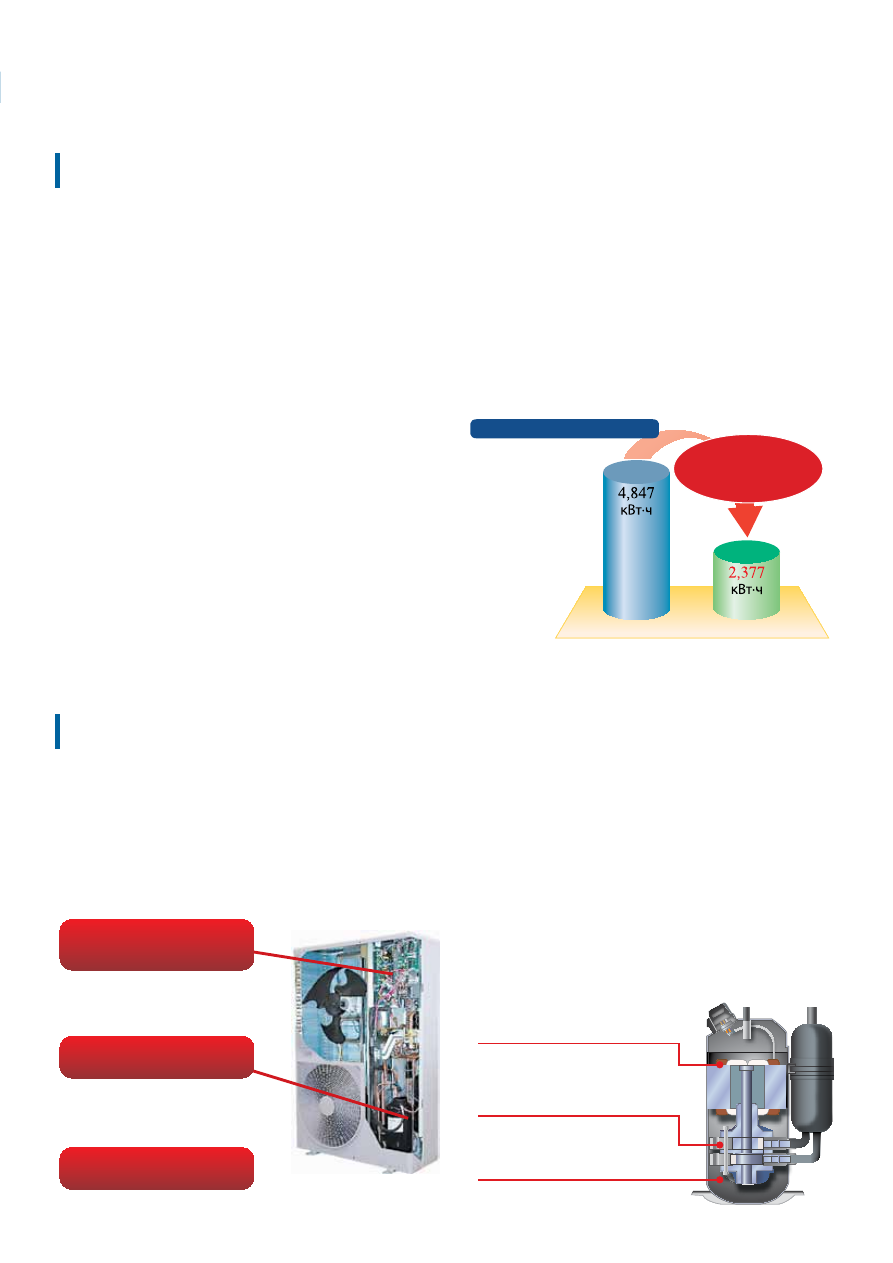

Сравнение сезонного потребления электроэнергии

Кондиционер с постоянной

скоростью компрессора

(R 407 C)

Super Digital

Inverter Toshiba

Меньше на 50%

Модель 4 HP мощность 10 кВт

• При использовании векторной обработки формы вы

ходного напряжения и привода с интеллектуальным
управлением питания (IPDU) достигается высокая эффек-
тивность и низкий уровень шума.

• Компрессор отличается повышенной эффективностью

Три основные конструктивные

особенности

Повышена эффективность
двигателя компрессора

Более эффективное сжатие
хладагента за счет применения
деталей прецизионной точности

Повышенная степерь сжатия
хладагента в компрессионных
каналах новой конструкции

и стабильностью при продолжительной работе на низ-
кой частоте, что значительно сокращает потребление
электроэнергии.

• Используется высокоэффективный хладагент R410A,

не разрушающий озоновый слой

Конструкция, удовлетворяющая всем
требованиям пользователя

Пониженный шум наружных блоков

Мы установили новый мировой стандарт
коэффициента энергоэффективности (COP)

Преимущество  инверторных  кондиционеров  заключается
в  возможности  работать  в  режиме  охлаждения  при  мини-
мальной  наружной  температуре,  что  особенно  полезно
при кондиционировании воздуха в помещениях с большим
количеством компьютеров, где охлаждение воздуха должно
производиться круглый год.

При этом, как и в кондиционерах предыдущих моделей,
обеспечивается и мощный обогрев помещения даже при
температуре наружного воздуха до -20°С.

В серии Super Digital Inverter используется специальная технология для снижения и без того минимального уровня шума
серии Digital Inverter. Полупромышленные кондиционеры Toshiba являются одними из самых тихих и не принесут акустиче-
ского дискомфорта ни владельцам ни соседям.

Каждой модели Toshiba Super Digital Inverter присвоен наивысший класс
энергетической эффективность «А» как при работе в режиме охлаждения,
так и в режиме обогрева.

Стандартная комплектация DI и SDI работает на охлаждение при температуре

наружного воздуха до -15 °С, а на обогрев до -20°С

Класс энергетической эффективности «А»

Сравнение допустимой минимальной

температуры наружного воздуха

Наружная температура

Другие модели
полупром. кондиционеров

Допустимая температура

в режиме обогрева на 15°С,

а в режиме охлаждения

на 10°С ниже!

Digital Inverter

Super Digital Inverter
Digital Inverter

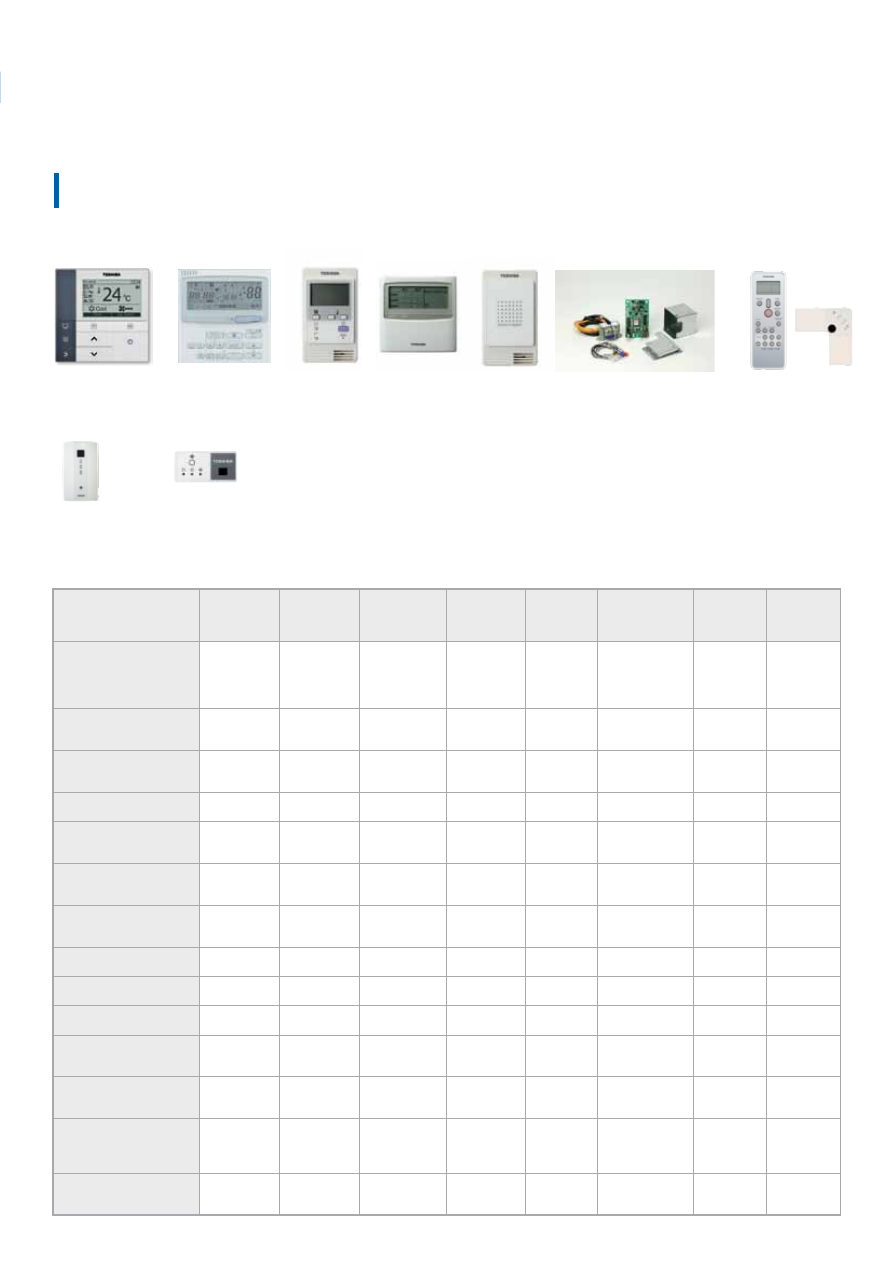

Полупромышленные кондиционеры

Пульты управления
и дополнительные опции

Пульт управления /
Внутренний блок

4-поточный

кассетный

4-поточный

кассетный

компактный

высоконапорный

канальный

стандартный

канальный

компактный

канальный

подпотолочный

настенный

напольно-

потолочный

RBC-AMS51E-EN
Lite Vision Plus
Проводной пульт ДУ
с таймером и меню
на русском языке

RBC-AMS41E
Проводной пульт ДУ
с таймером

RBC-AS21E2 Проводной
пульт ДУ с сокращенным
набором функций

TCB-EXS21TLE
Недельный таймер

TCB-AX32E2 Беспроводной
пульт ДУ в комплекте
с приемником

RBC-AX32CE2
Беспроводной пульт ДУ
в комплекте с приемником

RBC-AX32U(W)-E
Беспроводной пульт ДУ
в комплекте с приемником

WH-L11SE
Беспроводной пульт ДУ

в комплекте

WH-H2UE
Беспроводной пульт ДУ

в комплекте

TCB-TC21LE2
Выносной датчик температуры

TCB-SC642TLE2
Центральный пульт
управления (до 64)

TCB-PCNT20E Сетевой
адаптер для соединения
с сетью AI-Network

TCB-PCNT30TLE2 Сетевой
интерфейс “1:1” для
соединения с VRF-системой по
протоколу TCC-Link

встроен

TCB-IFCB-4E2
Дистанционный выключатель
(ON-OFF пульт)

RBC-AX32U(W)-E

TCB-AX32E2

TCB-AX32CE2

TCB-TC21LE2

TCB-EXS21TLE

RBC-AS21E2

RBC-AMS41E

RBC-AMS51E-EN

Lite Vision Plus

TCB-PCNT30TLE2

150%

Наружный блок

RAV-SP

404AT-E

454AT-E

564AT-E

804AT-E

1104AT-E

1404AT-E

Типоразмер

1,5 НР (3,5 кВт)

1,7 НР (4 кВт)

2 НР (5 кВт)

3 НР (7,5 кВт)

4 НР (10 кВт)

5 НР (12,5 кВт)

Электропитание (В-фаз-Гц)

220/240-1-50

Сечение силового кабеля (мин. значение)

1фаза 230В; 3(вкл. землю) х 2,5 мм

Межблочный кабель

4(вкл.землю) х 1,5 мм

(или более)

Расход воздуха

охлаждение (м

/ч-л/с)

обогрев (м

/ч-л/с)

2400 – 667
2400 – 667

3000 – 833
3000 – 833

6060 – 1683
6060 – 1683

6180 – 1717
6180 – 1717

Звуковое давления (охл./обогрев) дБ(А)

45/47

47/48

48/49

49/50

51/52

Звуковая мощность (охл./обогрев) дБ(А)

62/64

63/64

64/65

66/67

68/69

Размеры (ВхШхГ) (мм)

550 х 780 х 290

890 х 900 х 320

1340 х 900 х 320

Масса (кг)

Расстояние между лапами наружного блока (мм)

600

Тип компрессора

двухроторный инверторный компрессор постоянного тока

Диаметр труб (газ-жидкость) (дюйм)

1/2” – 1/4”

5/8” – 3/8”

Минимальная длина трассы (м)

Макс. длина трассы (м)

Макс. перепад высот (м)

Длина трассы без дозаправки (м)

Доп. темп. наружного воздуха (охл./обогрев)

от -15 до +43/ от -15 до +15

от -15 до +43/ от -20 до +15

Модель SDI 4 серии R410A

Наружный блок

RAV-SP

1104AT8-E

1404AT8-E

1604AT8-E

Типоразмер

4 НР (10 кВт)

5 НР (12,5 кВт)

6 НР (15 кВт)

Электропитание (В-фаз-Гц)

380/415-3-50

Сечение силового кабеля (мин. значение)

3фазы 380В; 3(вкл. землю) х 2,5 мм

Межблочный кабель

4(вкл.землю) х 1,5 мм

(или более)

Расход воздуха

охлаждение (м

/ч-л/с)

обогрев (м

/ч-л/с)

6060 – 1683
6060 – 1683

6180 – 1717
6180 – 1717

Звуковое давления (охл./обогрев) дБ(А)

49/50

51/52

51/53

Звуковая мощность (охл./обогрев) дБ(А)

66/67

68/69

68/70

Размеры (ВхШхГ) (мм)

1340х900х320

Расстояние между лапами наружного блока (мм)

600

Масса (кг)

Тип компрессора

двухроторный инвертор. компрессор пост. тока

Диаметр труб (газ-жидкость) (дюйм)

5/8” – 3/8”

Минимальная длина трассы (м)

Макс. длина трассы (м)

Макс. перепад высот (м)

Длина трассы без дозаправки (м)

Доп. темп. наружного воздуха (охл./обогрев)

от -15 до +46/ от -20 до +15

Модель SDI 4 серии R410A

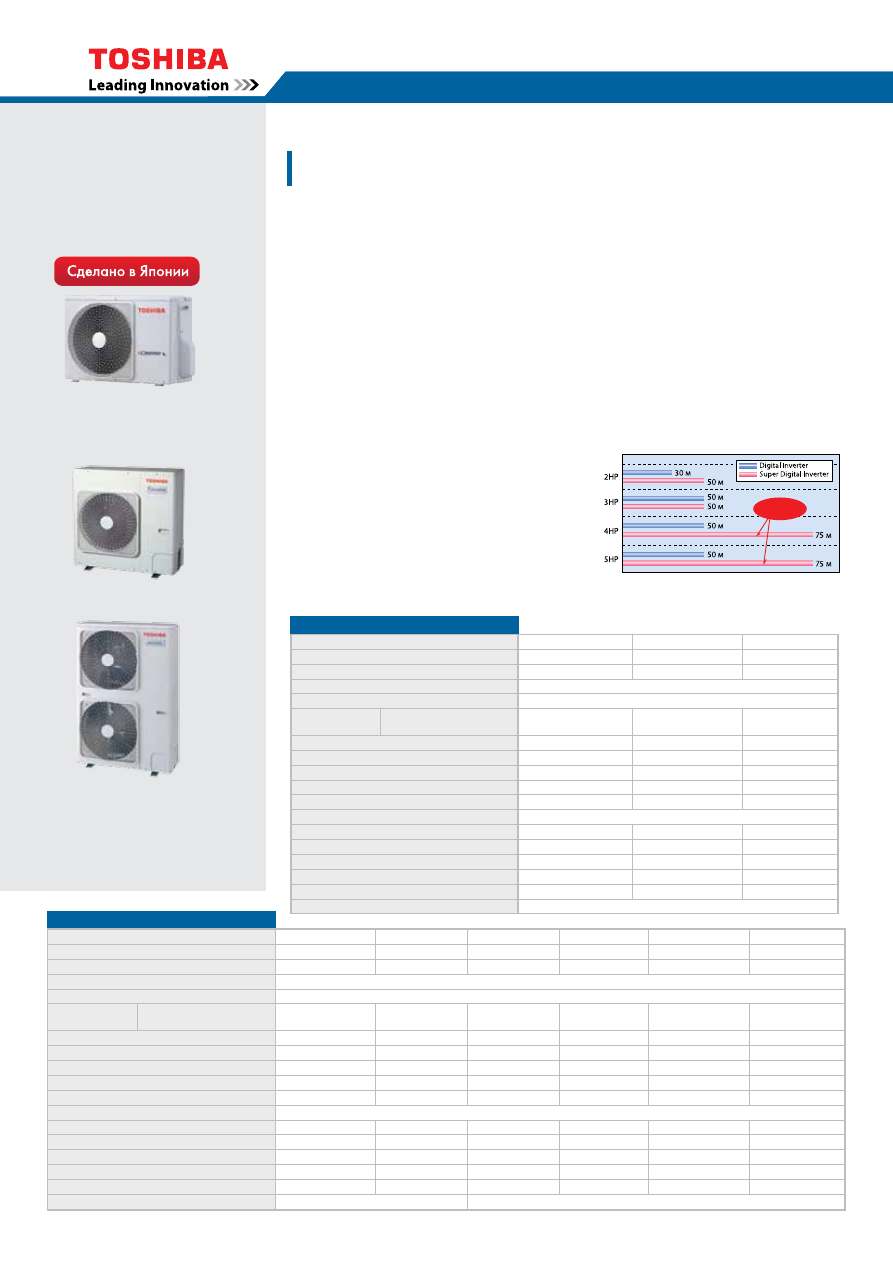

Обновленная конструкция компрессора повысила эффективность наружных блоков Super Digital
Inverter до непревзойденного значения: 4,52 кВт холода или 4,79 кВт тепла на 1 кВт потребляемой
мощности.
Новый двухроторный компрессор Eco-Driving может вращаться с минимальной частотой всего
10 об./с и потреблять от 170 Вт электроэнергии, точно и экономично поддерживая заданную
температуру. Масса роторов компрессора снижена, а значит, уменьшилось и трение и потери
энергии!
В российском климате температура на улице редко превышает +29°C и кондиционер работает
при неполной загрузке. В этом режиме эффективность Super Digital Inverter достигает рекордного
в отрасли значения

5,9!

Система экономит до 70% электроэнергии.

Super Digital Inverter

Потребление энергии за сезон – минимальное в отрасли!

Высокая производительность и широкие возможности

RAV-SP1104AT-E
RAV-SP1404AT-E

RAV-SP404AT-E
RAV-SP454AT-E
RAV-SP564AT-E

RAV-SP804AT-E

RAV-SP1104AT8-E
RAV-SP1404AT8-E
RAV-SP1604AT8-E

Длина трассы может достигать 75 м, а перепад высот
между наружным и внутренним блоком – 30 м. Са-
мые сложные проблемы монтажа решаются проще,
если вы устанавливаете наружный блок Super Digital
Inverter 4!
Наружные блоки типоразмеров 4НР, 5НР и 6НР по-
ставляются как в однофазном, так и в трехфазном
исполнении. Кроме того, они могут использоваться
в составе мультисистемы с двумя внутренними бло-
ками (Twin), а модель RAV-SP1604AT8-E – и с тремя
внутренними блоками (Triple).

Наружные
блоки

Полупромышленные кондиционеры

Наружный блок

RAV-

SM563AT-E

SM803AT-E

SM1103AT-E1

SM1403AT-E1

SM1603AT-E

Типоразмер

2 НР (5 кВт)

3 НР (7,5 кВт)

4 НР (10 кВт)

5 НР (12,5 кВт)

6 НР (15 кВт)

Электропитание (В-фаз-Гц)

220/240-1-50

Сечение силового кабеля (мин. значение)

1фаза 230В;

3(вкл. землю) х 1,5 мм

1фаза 230В;

3(вкл. землю) х 2,5 мм

1фаза 230В;

3(вкл. землю) х 6 мм

Межблочный кабель

4(вкл.землю) х 1,5 мм

(или более)

Расход воздуха

охлаждение (м

/ч-л/с)

обогрев (м

/ч-л/с)

2400 – 667
2400 – 667

2700 – 750
2700 – 750

4500 – 1250
4500 – 1250

6180 – 1716
6180 – 1716

Звуковое давления (охл./обогрев) дБ(А)

46/48

48/50

53/54

54/54

51/53

Звуковая мощность (охл./обогрев) дБ(А)

63/65

65/67

70/71

71/71

68/70

Размеры (ВхШхГ) (мм)

550 х 780 х 290

795 х 900 х 320

1340 х 900 х 320

Расстояние между лапами наружного блока (мм)

600

Масса (кг)

Тип компрессора

двухроторный инверторный компрессор постоянного тока

Диаметр труб (газ-жидкость) (дюйм)

1/2” – 1/4”

5/8” – 3/8”

Минимальная длина трассы (м)

Макс. длина трассы (м)

Макс. перепад высот (м)

Длина трассы без дозаправки (м)

Доп. темп. наружного воздуха (охл./обогрев)

от -15 до +43/ от -15 до +15

Модель DI 3 серии R410A

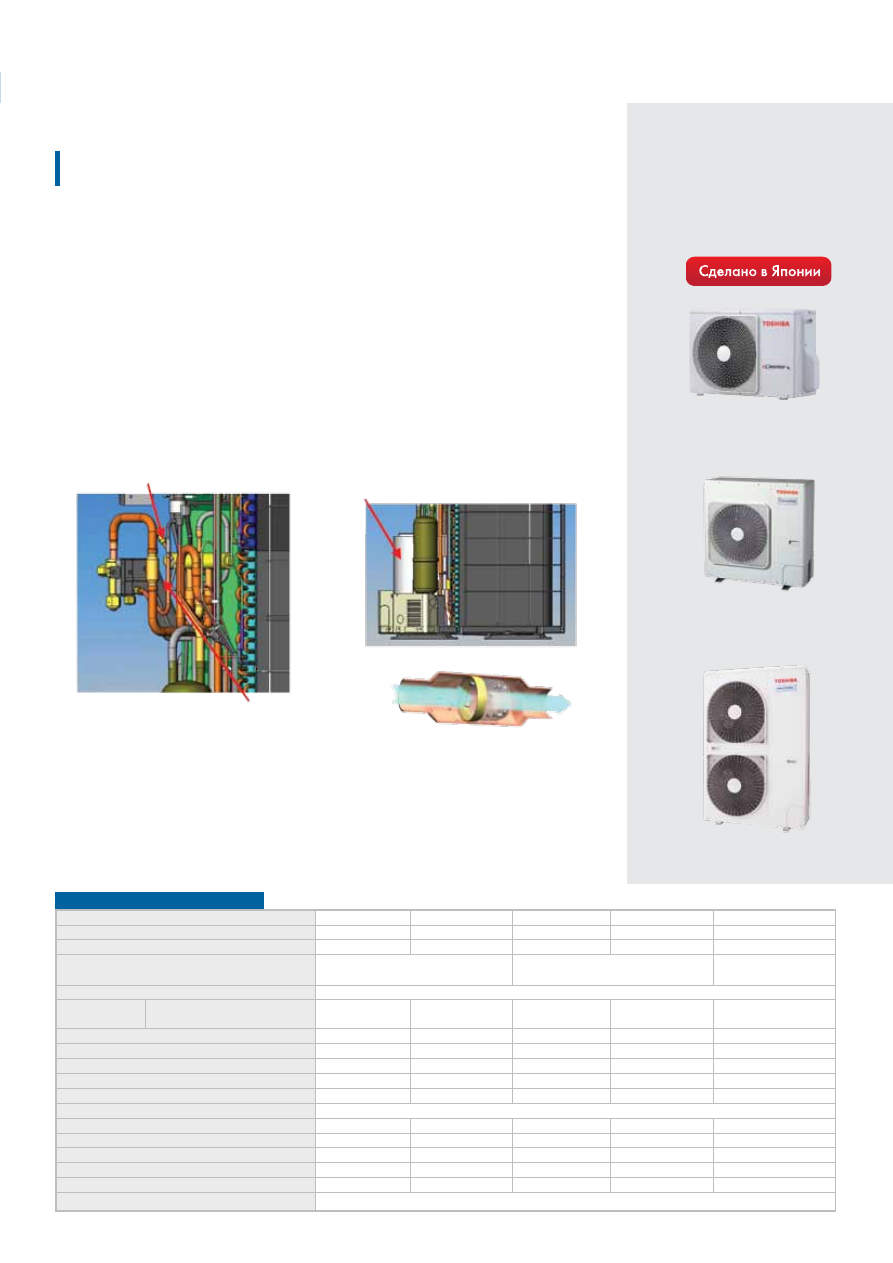

Серия Digital Inverter – это высокоэффективные, исключительно легкие и компактные наруж-
ные блоки. Масса блока производительностью 3 НР (8 кВт) составляет всего 44 кг, а габариты
не превышают габариты наружного блока стандартной сплит-системы производительностью
3 кВт (55 х 78 х 29 см).

Привод с интеллектуальным управлением (IPDU) обеспечивает
высокую эффективность кондиционеров Toshiba Digital Inverter.
Векторная обработка сигнала обеспечивает точно синусоидаль-
ное выходное напряжение и значительно снижает потери энергии
и уровень шума.

Digital Inverter

Самые легкие и компактные блоки

Использование существующих фреоновых трасс

Интеллектуальное управление (IPDU)

Наружные
блоки

Теперь можно заменить устаревший кондиционер, работавший на R22 или R407C, и потребляв

ший много электроэнергии, на современную и эффективную систему на R410A, не прокладывая
новую трассу. Новые блоки полупромышленных кондиционеров Toshiba 3 и 4 серий можно под-
ключить к проложенным ранее фреоновым трассам, благодаря их конструктивным особенностям:

Фильтр на жидкостной линии

Фильтр на газовой линии

Масло с повышенной устойчивостью к хлору

RAV-SM563AT-E
RAV-SM803AT-E

RAV-SM1103AT-E1
RAV-SM1403AT-E1

RAV-SM1603AT-E

Наружный блок

RAV-

RAV-SM2244AT8-E

RAV-SM2804AT8-E

Типоразмер

8 НР (20 кВт)

10 НР (23 кВт)

Электропитание (В-фаз-Гц)

380/415-3-50

Сечение силового кабеля (мин. значение)

3фазы 380В; 5(вкл. землю) х 2,5 мм

Межблочный кабель

4(вкл.землю) х 1,5 мм

(или более)

Расход воздуха

охлаждение (м

/ч-л/с)

обогрев (м

/ч-л/с)

8000 – 2222
8000 – 2222

9000 – 2500
9000 – 2500

Звуковое давления (охл./обогрев) дБ(А)

56/57

57/58

Звуковая мощность (охл./обогрев) дБ(А)

72/74

74/75

Размеры (ВхШхГ) (мм)

1540 х 900 х 320

Расстояние между лапами наружного блока (мм)

600

Масса (кг)

134

Тип компрессора

двухроторный инверторный компрессор постоянного тока

Диаметр труб (газ-жидкость) (дюйм)

1 1/8” – 1/2”

Минимальная длина трассы (м)

7,5

Макс. длина трассы (м)

Макс. перепад высот (м)

Длина трассы без дозаправки (м)

Допустимая температура наружного воздуха (охл./обогрев)

от -15 до +46/ от -20 до +15

Модель DI 3 серии R410A

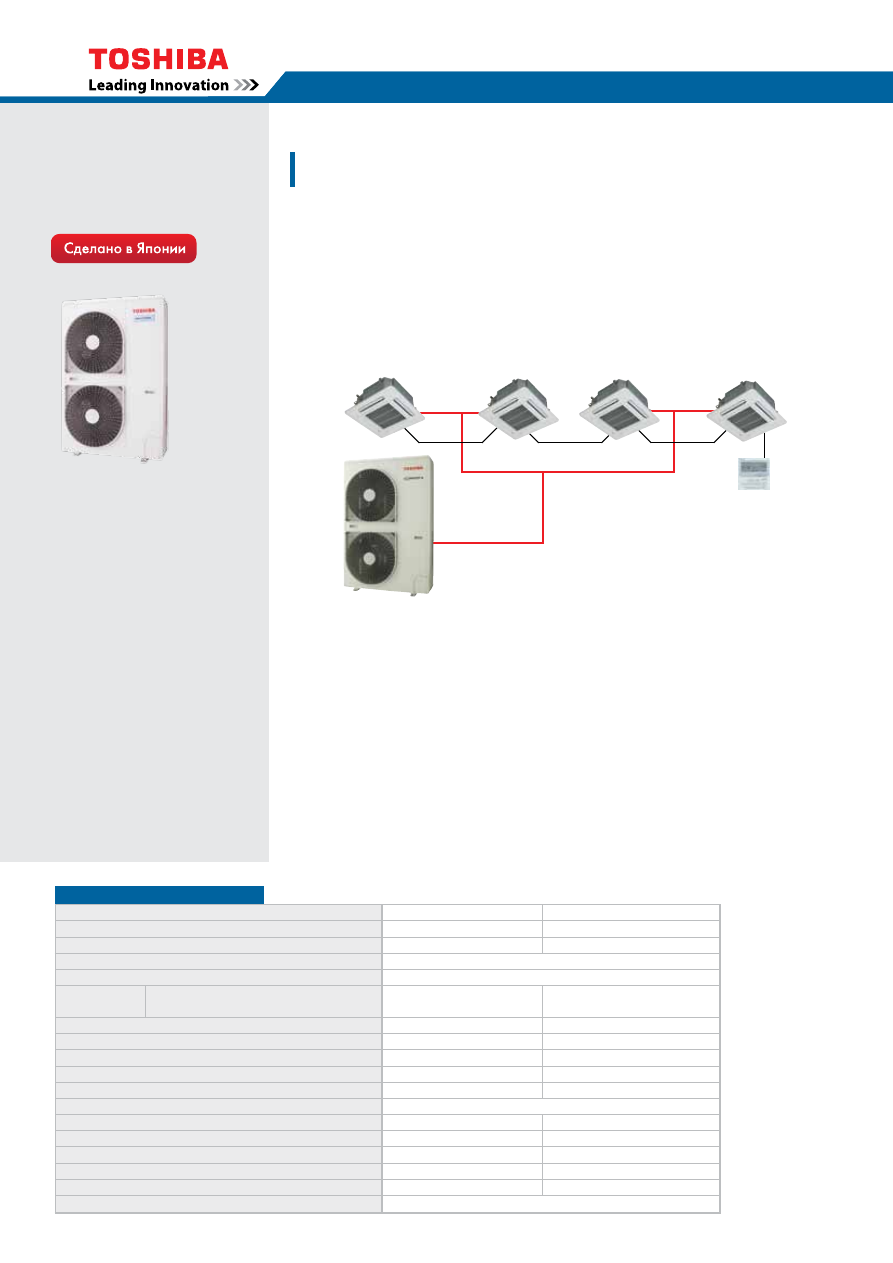

Наружные
блоки

Модели:

RAV-SM2244AT8-E
RAV-SM2804AT8-E

Разветвители

для системы Twin:

RBC-TWP101E

Разветвители

для системы Triple:

RBC-TRP100E

Разветвители

для системы Double twin:

RBC-DTWP101E

Модельный ряд полупромышленной серии Toshiba Digital Inverter дополнен дву-
мя моделями, предназначенными для создания мощных мультисплит-систем –
RAV-SM2244AT8-E и RAV-SM2804AT8-E.

К наружному блоку подключаются два (Twin), три (Triple) или четыре (Double Twin)
внутренних блока одного типа и одинаковой мощности. Один из внутренних блоков
назначаетс

я ведущим. Такая система позволяет равномерно распределять кондицио

нированный воздух в помещении большого объема.

Digital Inverter

Мульти-система с 2, 3 или 4 внутренними блоками

Экономичная и удобная система производительностью до 27 кВт содержит один на-
ружный блок, занимающий лишь 0,29 м

свободного пространства. Благодаря век-

торному инверторному управлению и изобретенному Toshiba двухроторному ком-
прессору постоянного тока, кондиционер обладает энергоэффективностью высшего
класса А: до 3,85 кВт тепла и 3,21 кВт холода на каждый киловатт потребляемой мощ-
ности!

Длина трассы до 70 метров и возможность эксплуатации при температуре -15°C
(охлаждение) и даже -20°C (обогрев) позволяют использовать мультисистему Toshiba
Digital Inverter практически для любых объектов.

Мощная система, компактный наружный блок

Наружный блок RAV-SM2244AT8-E,

4 компактных кассетных

внутренних блока (система Double twin)

Кроме того, наружные блоки Big Digital Inverter могут использоваться в составе систе-
мы 1:1 с мощными высоконапорными канальными блоками серии SM_DT.

Полупромышленные кондиционеры

Внутренний блок

RAV-SM2242DT-E

RAV-SM2802DT-E

Наружный блок

RAV-SM2244AT8-E

RAV-SM2804AT8-E

Холодопроизводительность (кВт)

20 (9.8 - 22.4)

23 (9.8 - 27.0)

Теплопроизводительность (кВт)

22.4 (9.8 - 25.0)

27 (9.8 - 31.5)

Сечение силового кабеля (мин. значение)

3(вкл. землю) х 2,5 мм

Межблочный кабель

4(вкл.землю) х 1,5 мм

(или более)

Коэффициент эффективности EER

2.78

2.63

Коэффициент эффективности COP

3.45

3.31

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

3.26 - 7.2 - 9.09

2.57 - 6.49 - 7.45

3.36 - 8.75 - 12.76
2.57 - 8.15 - 11.01

Годовое потребл. энергии, кВт*ч

3600

4375

Расход воздуха (номинальный), м

/ч

3600

4200

Звуковое давление, дБ(А)

Звуковая мощность, дБ(А)

Размеры В х Ш х Г, (мм)

470 х 1380 х 1250

Внешнее статическое давление, Па

68.6 / 137 / 196

Масса, (кг)

150

Канальные блоки с наружными блоками

Digital Inverter

Внутренний блок

Digital Inverter

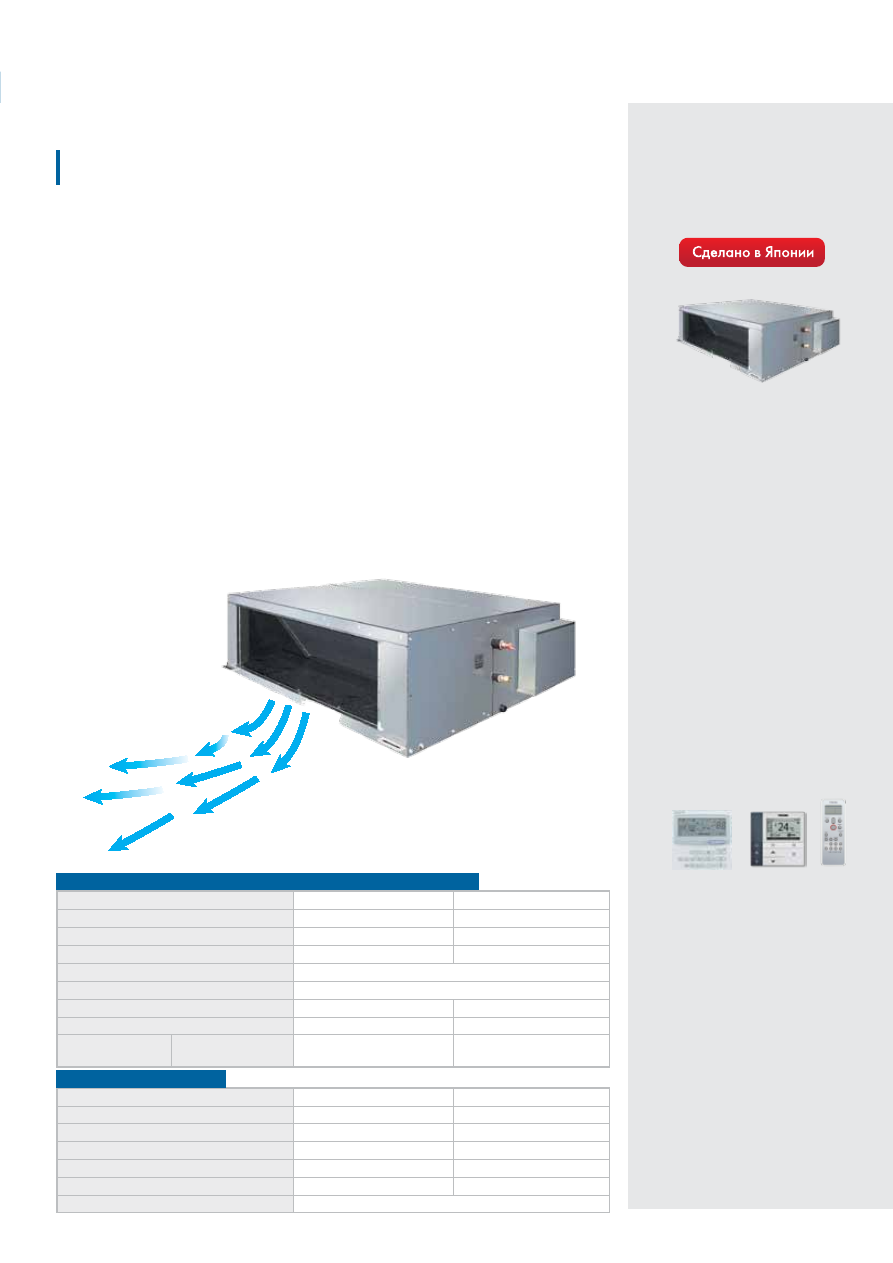

Высоконапорный канальный блок - самый мощный из внутренних блоков полупромыш-
ленных кондиционеров Toshiba. Максимальный расход воздуха достигает 5040 м

/ч,

а внешнее статическое давление 196 Па.

Компактные размеры блока и гибкая установка позволяют широко использовать вы-
соконапорные канальные блоки серии SM_DT как для новых, так и для переоборудуе-
мых зданий.

Самый мощный из канальных блоков Toshiba

Канальные

высоконапорные

блоки

Модели:

RAV-SM2242DT-E
RAV-SM2802DT-E

Беспроводные пульты ДУ

TCB-AX21E2
TCB-AX32E2

Проводные пульты ДУ

RBC-AMS51E-EN
Lite Vision Plus
RBC-AMS41E
RBC-AS21E2
RBC-AMT32E
TCB-EXS21TLE

• Канальный кондиционер несложно монтируется и абсо

лютно незаметен в интерьере.

• Два типоразмера, производительность 20 и 23 кВт.
• Инспекционный люк облегчает проверку и обслуживание

блока

• Широкий выбор аксессуаров: камера фильтрации,

фильтры, дренажная помпа и т.п.

• Три уровня статического давления: 68,6 Па, 137 и 196 Па.

5040 м

/ч

Опции:

Дренажная помпа
TCB-DP32DFE
Камера фильтрации
TCB-FCY100DE
Фильтр грубой очистки
(многоразовый)–
TCB-PF3DE
Высокоэффективный
фильтр класса 65 –
TCB-UFM3DE
Высокоэффективный
фильтр класса 90 –
TCB-UFM7DE

Внутренний блок

RAV-SM404MUT-E

RAV-SM454MUT-E

RAV-SM564MUT-E

Расход воздуха (высокая/низкая
скорость), м

/ч

660 / 468

798/546

Звуковое давление, дБ(А)

40/31

43/44

Звуковая мощность, дБ(А)

55/46

58/49

Размеры В х Ш х Г, (мм)

268 х 575 х 575

Масса, (кг)

Размеры панели В х Ш х Г, (мм)

27 х 700 х 700

Масса панели (кг)

Компактные 4-поточные кассетные блоки

Комбинации с наружными блоками

Super Digital Inverter

Digital Inverter

Внутренний блок

RAV-SM404MUT-E

RAV-SM454MUT-E

RAV-SM564MUT-E

Наружный блок

RAV-SP404AT-E

RAV-SP454AT-E

RAV-SP564AT-E

RAV-SM563AT-E

Холодопроизводительность (кВт)

3.6 (1.5 - 4.0)

4.0 (1.5 - 4.5)

5.0 (1.2 – 5.6)

5.0 (1.5 – 5.6)

Теплопроизводительность (кВт)

4.0 (1.5 - 5.0)

4.5 (1.5 - 5.6)

5.6 (0.9 – 7.4)

5.6 (1.5 – 6.3)

Коэффициент эффективности EER

3.60

3.36

3.21

3.11

Коэффициент эффективности COP

4.12

3.38

3.64

3.48

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

0.36 - 1.00 - 1.49
0.36 - 0.97 - 2.20

0.36 - 1.19 - 1.49
0.36 - 1.16 - 2.30

0.21 - 1.56 - 2.29
0.17 - 1.54 - 2.37

0.40 - 1.61 - 1.86

0.40 - 1.61 -2.40

Класс энергоэффективности охл./обогрев

A / А

Годовое потребл. энергии, кВт*ч

500

595

780

805

Компактные 4-х

поточные кассетные

блоки (600*600мм)

Беспроводные пульты ДУ

TCB-AX32E2

Проводные пульты ДУ

RBC-AMT32E
RBC-AMS51E-EN
Lite Vision Plus
RBC-AMS41E
RBC-AS21E2
TCB-EXS21TLE

Панель RBC-UM11PG(W)E
Габаритные размеры:
27х700х700 мм
Масса 3 кг

RAV-SM404MUT-E
RAV-SM454MUT-E
RAV-SM564MUT-E

Чистый потолок

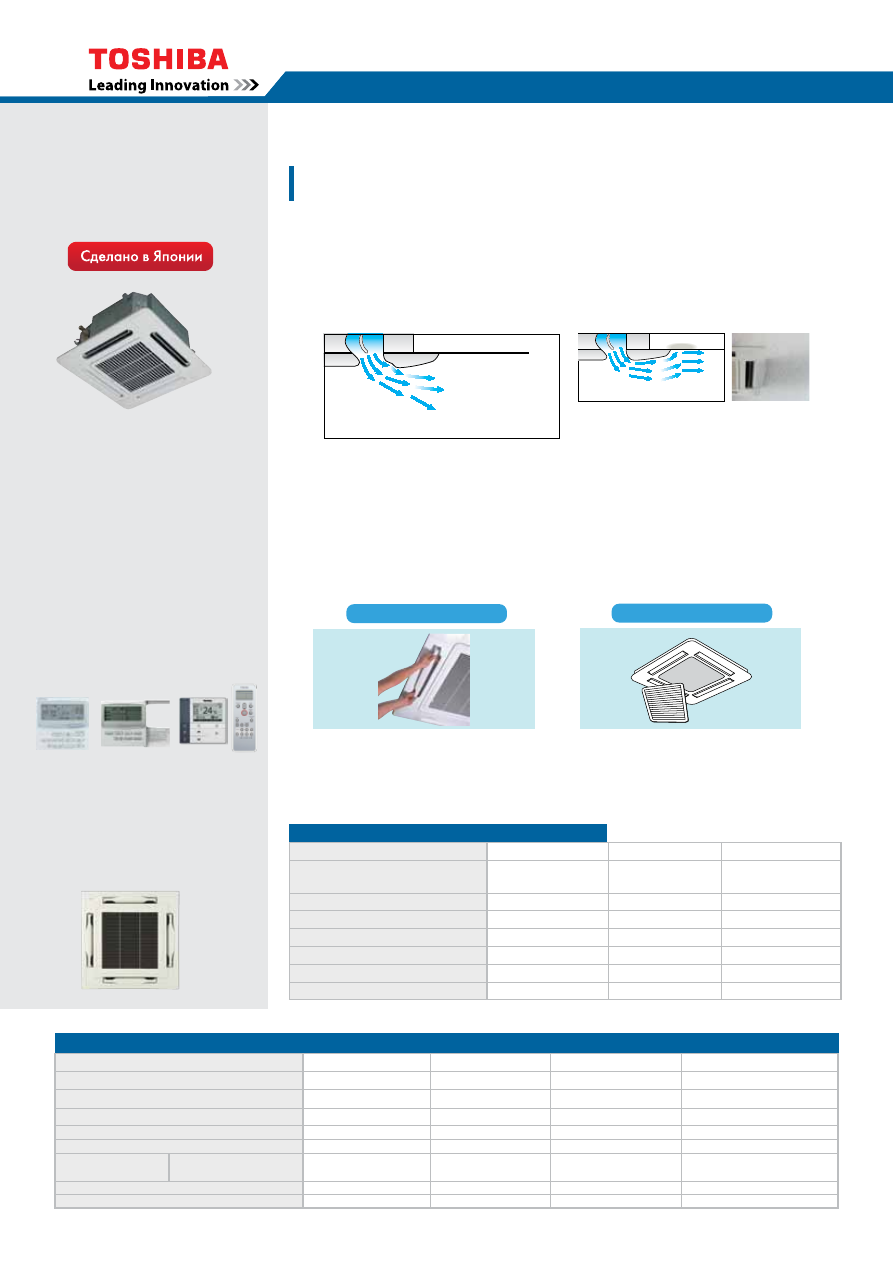

Легко поддерживать чистоту кондиционера

Заслонка и воздухозаборная решетка – самые подверженные загрязнению элементы
внутреннего блока. В кассетном 4-поточном и компактном кассетном кондиционерах
Toshiba их очень легко снять и вымыть.

Потолочные кассетные блоки
не загрязняют потолок

Воздух направляется
вниз, сохраняя
поверхность
потолка чистой

Поднимающийся вверх воздух может
распространяться по поверхности потолка,
загрязняя его

Предыдущие модели

Теперь ее можно легко снимать.

Для поддержения решетки в чистоте достаточно
промыть ее водой.

Моющаяся заслонка

Моющаяся решетка

Полупромышленные кондиционеры

Комбинации с наружными блоками

Super Digital Inverter

Digital Inverter

Внутренний блок

RAV-SM404MUT-E

RAV-SM454MUT-E

RAV-SM564MUT-E

Наружный блок

RAV-SP404AT-E

RAV-SP454AT-E

RAV-SP564AT-E

RAV-SM563AT-E

Холодопроизводительность (кВт)

3.6 (1.5 - 4.0)

4.0 (1.5 - 4.5)

5.0 (1.2 – 5.6)

5.0 (1.5 – 5.6)

Теплопроизводительность (кВт)

4.0 (1.5 - 5.0)

4.5 (1.5 - 5.6)

5.6 (0.9 – 7.4)

5.6 (1.5 – 6.3)

Коэффициент эффективности EER

3.60

3.36

3.21

3.11

Коэффициент эффективности COP

4.12

3.38

3.64

3.48

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

0.36 - 1.00 - 1.49
0.36 - 0.97 - 2.20

0.36 - 1.19 - 1.49
0.36 - 1.16 - 2.30

0.21 - 1.56 - 2.29
0.17 - 1.54 - 2.37

0.40 - 1.61 - 1.86

0.40 - 1.61 -2.40

Класс энергоэффективности охл./обогрев

A / А

Годовое потребл. энергии, кВт*ч

500

595

780

805

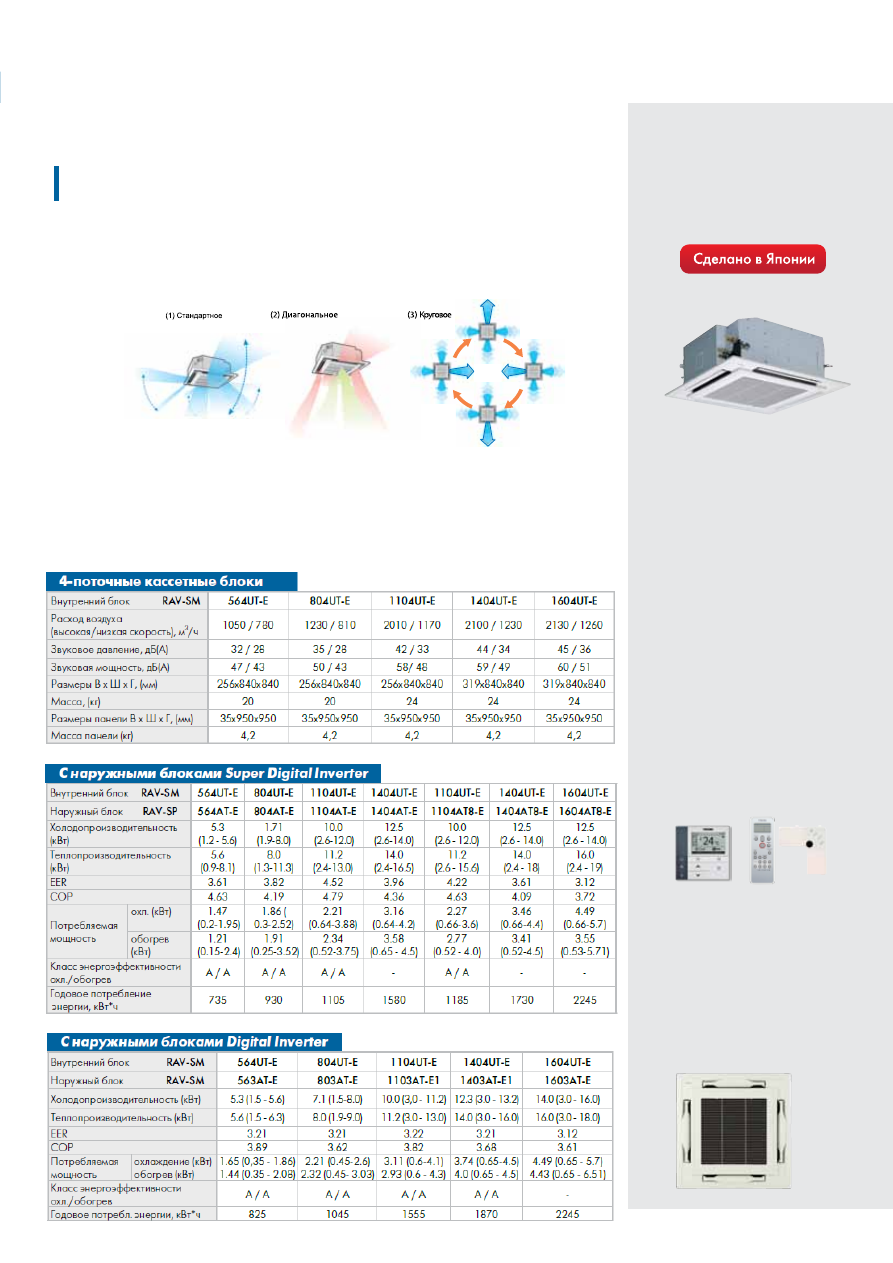

4-х поточные

кассетные

блоки

RAV-SM564UT-E
RAV-SM804UT-E
RAV-SM1104UT-E
RAV-SM1404UT-E
RAV-SM1604UT-E

Панель RBC-U31PG(W)-E
Габаритные размеры:
35 х 950 х 950 мм
Масса: 4,5 кг

Беспроводные пульты ДУ

TCB-AX32E2
RBC-AX32U(W)-E
RBC-AX32U(WS)-E

Проводные пульты ДУ

RBC-AMT32E
RBC-AMS51E-EN
Lite Vision Plus
RBC-AMS41E
RBC-AS21E2

Пульт управления
заказывается отдельно

Индивидуальное управление
заслонками

Угол поворота каждой из 4 воздушных заслонок кассетного блока Toshiba можно ре-
гулировать индивидуально. Это позволяет оптимально распределять воздух по поме-
щению.

Можно выбрать декоративную лицевую панель с широкими воздушными заслонка-
ми или прямыми более узкими заслонками белого или серого цвета. В корпусе кас-
сетного блока имеется отверстие диаметром 100 мм для подмеса свежего уличного
воздуха.
Дренажная помпа способна поднимать конденсат на высоту до 850 мм.

Toshiba Каталоги продукции: бытовые и полупромышленные кондиционеры (2018-2012 год) - часть 40
