Внутренний блок

RAV-SM

404SDT-E

454SDT-E

564SDT-E

Расход воздуха (высокая/низкая
скорость), м

/ч

690/522

780/582

Звуковое давление, дБ(А)

39/36/33

45/40/36

Звуковая мощность, дБ(А)

54/51/48

60/55/51

Размеры В х Ш х Г, (мм)

210x845x645

Масса, (кг)

Подпотолочные блоки

Super Digital Inverter

Digital Inverter

Внутренний блок

RAV-SM-

404SDT-E

454SDT-E

564SDT-E

Наружный блок

RAV-SP-

404AT-E

454AT-E

564AT-E

Холодопроизводительность (кВт)

3.6 (1.5 - 4.0)

4 (1.5-4.5)

5 (1.2 - 5.6)

Теплопроизводительность (кВт)

4 (1.5 - 5.0)

4.5 (1.5 - 4.6)

5.6 (0.9 - 7.4)

Коэффициент эффективности EER

3.50

3.33

3.21

Коэффициент эффективности COP

4.00

3.91

3.89

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.03 (0.37-1.25)
1.00 (0.37-2.20)

1.2 (0.37-1.49)

1.15 (0.37 - 2.30)

1.56 (0.21-2.29)
1.44 (0.17-2.37)

Класс энергоэффективности охл./обогрев

A / А

Годовое потребл. энергии, кВт*ч

515

600

780

Внутренний блок

RAV-SM-

564SDT-E

Наружный блок

RAV-SP-

564AT-E

Холодопроизводительность (кВт)

5 (1.5 - 5.6)

Теплопроизводительность (кВт)

5.6 (1.5 - 6.3)

Коэффициент эффективности EER

3.01

Коэффициент эффективности COP

3.52

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.66 (0.21-2.78)
1.59 (0.38-2.40)

Класс энергоэффективности охл./обогрев

B / B

Годовое потребл. энергии, кВт*ч

830

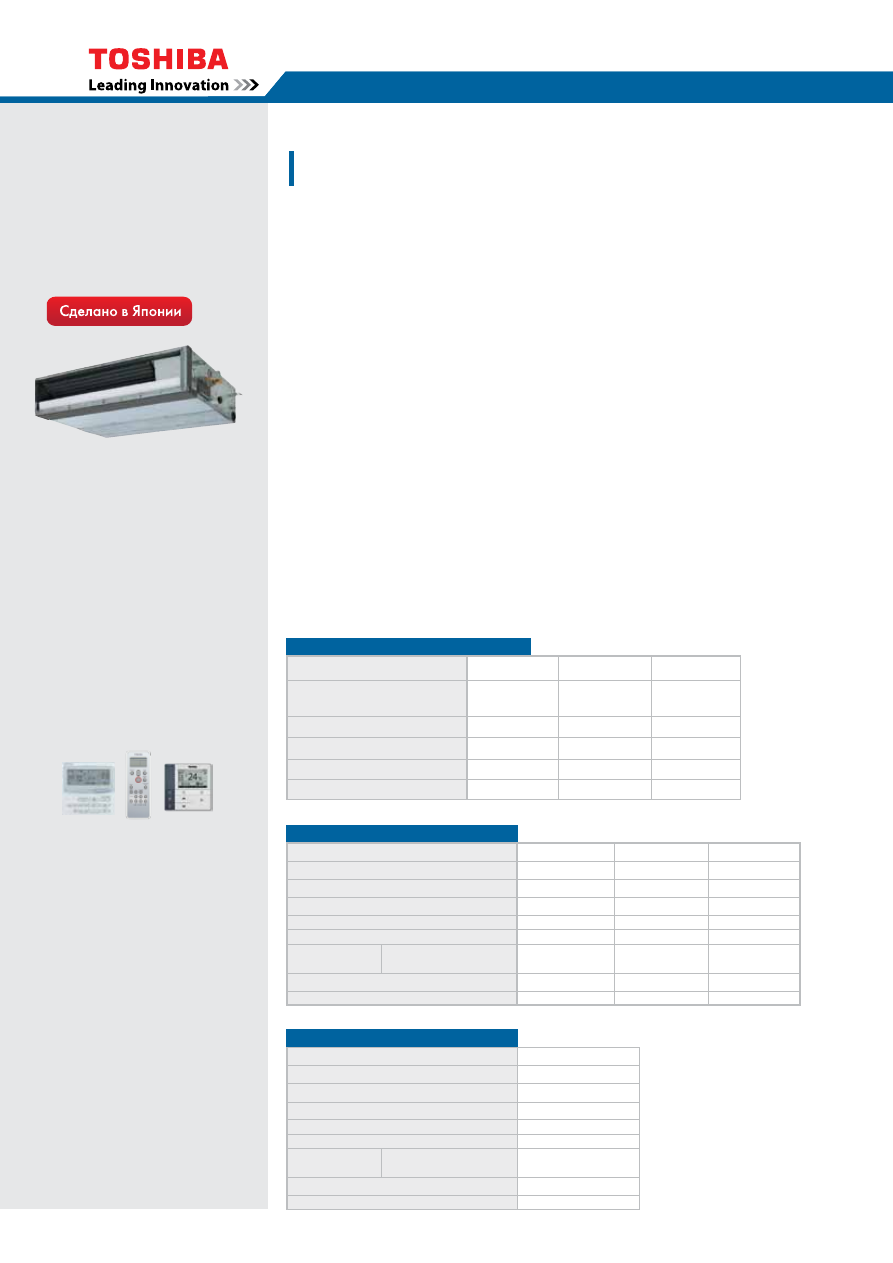

Компактные

канальные

блоки

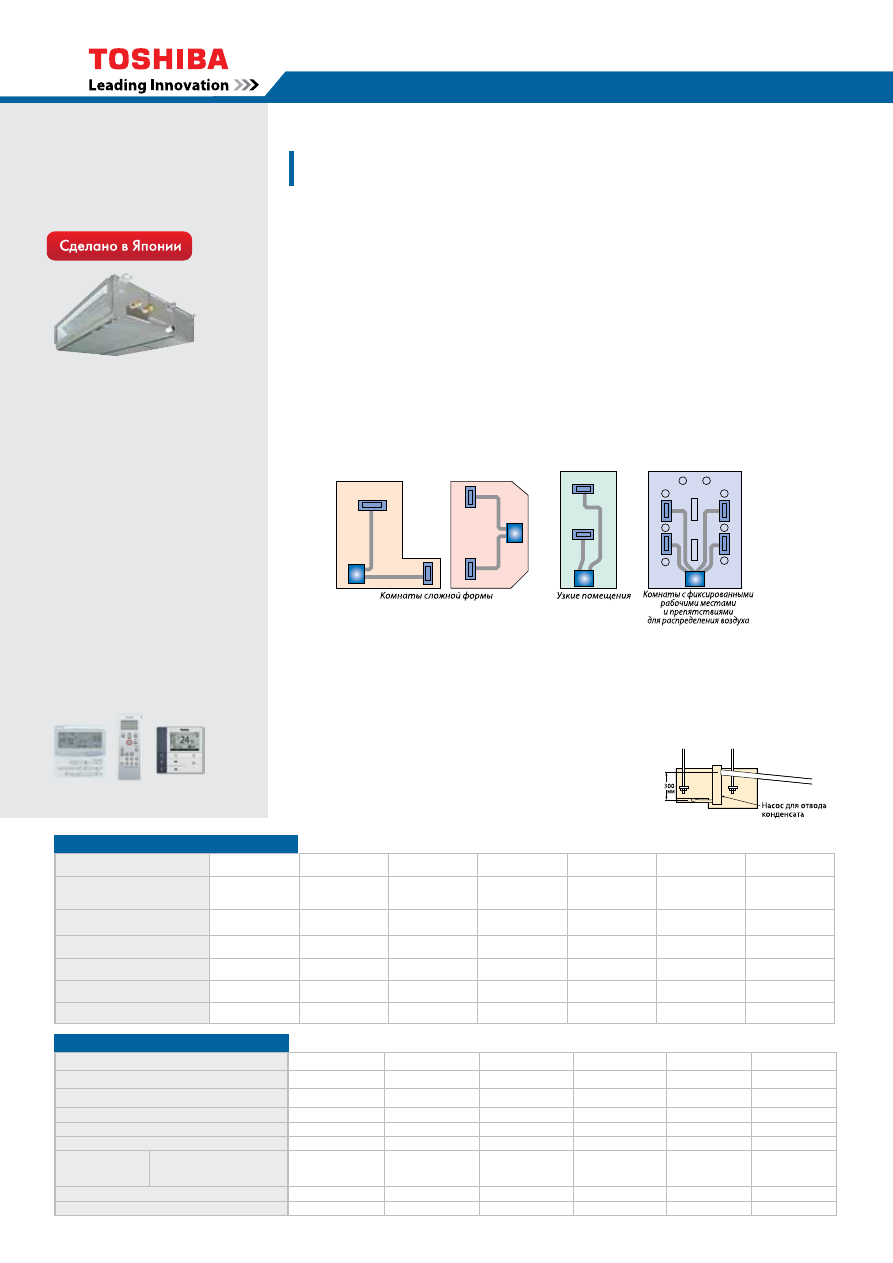

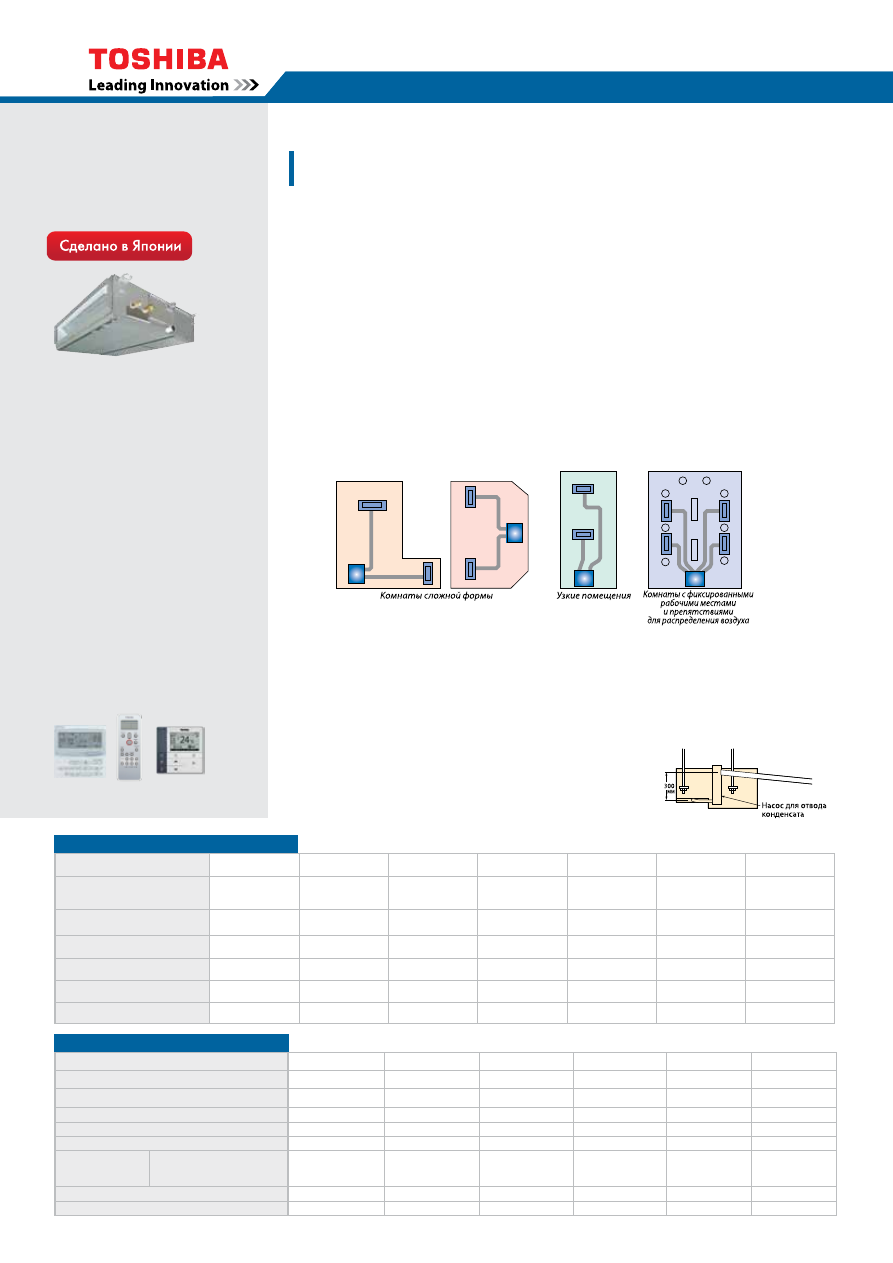

Исключительно компактные блок

RAV-SM404SDT-E
RAV-SM454SDT-E
RAV-SM564SDT-E

Широкий диапазон применения

Комфортное распределение воздуха

• Независимо от способа установки – за подвесным потолком или под потолком по

мещения, новый супер-плоский канальный блок Toshiba гарантирует высокую произ-
водительность, экономию электроэнергии и удобство монтажа.

• Супер-плоский блок характеризуется низким уровнем шума и создает комфорт в по

мещениях, оставаясь практически незаметным. Компактные канальные блоки отлич-
но подходят для кондиционирования отелей, офисов, магазинов.

• Исключительно компактный блок! Высота всего 21 см обеспечивает простой

и гибкий монтаж.

• Практически бесшумный блок: уровень звукового давления от 24 дБ(А).
• Идеальное решение при недостатке места за подвесным потолком. Встроенная

дренажная помпа поднимает конденсат на высоту до 850 мм.

• Комфортное распределение воздуха: блок можно использовать с диффузорами

любого типа.

• Не портит интерьер благодаря скрытой установке.

Беспроводные пульты ДУ

TCB-AX32E2

Проводные пульты ДУ

RBC-AMT32E
RBC-AMS51E-EN
Lite Vision Plus
RBC-AMS41E
RBC-AS21E2
TCB-EXS21TLE

Полупромышленные кондиционеры

Внутренний блок

RAV-SM

564CT-E

804CT-E

1104CT-E

1404CT-E

Расход воздуха (высокая/низкая
скорость), м

/ч

780 / 600

1110 / 876

1650 / 1272

1800 / 1386

Звуковое давление, дБ(А)

36/33/30

38/36/33

41/38/35

43/40/37

Звуковая мощность, дБ(А)

51/48/45

56/53/50

58/55/52

Размеры В х Ш х Г, (мм)

210x910x680

210x1180x680

210x1595x680

Масса, (кг)

Подпотолочные блоки

Super Digital Inverter

Digital Inverter

Внутренний блок

RAV-SM-

564CT-E

804CT-E

1104CT-E

1404CT-E

1104CT-E

1404CT-E

Наружный блок

RAV-SP-

564AT-E

804AT-E

1104AT-E

1404AT-E

1104AT8-E

1404AT8-E

Холодопроизводительность (кВт)

5.0 (1.2 - 5.6)

7.0 (1.9 - 8.0)

10.0 (2.6 - 12.0)

12.5 (2.6-14.0)

10.0 (2.6 - 12.0)

12.5 (2.6-14.0)

Теплопроизводительность (кВт)

5.6 (0.9-7.4)

8.0 (1.3-10.6)

11.2 (2.4-13.0)

14.0 (2.4-16.5)

11.2 (2.4-13.0)

14.0 (2.4-16.5)

Коэффициент эффективности EER

3.21

3.75

3.35

3.58

3.26

Коэффициент эффективности COP

3.81

3.70

4.27

3.84

4.19

3.78

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.56 (0.21-2.25)
1.47 (0.17-2.34)

2.21 (0.3 - 2,88)
2.16 (0.27-3.50)

2.67 (0.64-3.7)

2.62 (0.52-4.00)

3.73 (0.64-4.47)
3.65 (0.52-4.60)

2.35 (0.53-3.50)
2.42 (0.50-3.98)

3.58 (0.59-4.36)
3.54 (0.43-4.49)

Класс энергоэффективности охл./обогрев

A / А

Годовое потребл. энергии, кВт*ч

780

1105

1335

1865

1268

1772

Внутренний блок

RAV-SM-

564CT-E

804CT-E

1104CT-E

1404CT-E

Наружный блок

RAV-SM-

563AT-E

803AT-E

1103AT-E1

1403AT-E1

Холодопроизводительность (кВт)

5.0 (1.5 - 5.6)

7.1 (1.5 - 7.4)

10.0 (3.0 -11.2)

12.5 (3.0-13.2)

Теплопроизводительность (кВт)

5.6 (1.5 - 6.3)

8.0 (1.5 - 9.0)

11.2 (3.0 - 12.5)

14.0 (3.0 - 16.0)

Коэффициент эффективности EER

2.75

2.77

2.85

2.73

Коэффициент эффективности COP

3.41

3.24

3.50

3.38

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.82 (0.45 - 1.95)
1.64 (0.45 - 2.40)

2.53 (0.5 - 2.76)

2.47 (0.5 - 3.2)

3.51 (0.6 - 4.1)

3.2 (0.6 - 4.1)

4.52 (0.65 - 4.85) 4.14

(0.65 - 4.6)

Класс энергоэффективности охл./обогрев

D / B

D / C

C / B

Годовое потребл. энергии, кВт*ч

910

1265

1755

2260

Подпотолочные блоки для офисов

Эффективное управление потоком воздуха при

помощи заслонки

Комфортный воздушный поток в аудиториях

и офисных помещениях

Подпотолочные

блоки

Благодаря пониженному аэродинамического сопротивлению внутренних блоков уро-
вень шума в два раза меньше, чем у традиционных кондиционеров.

Обеспечение максимально возможной чистоты воздуха

Усовершенствованная система крепления к потолку

Стандартный фильтр с длительным сроком эксплуатации задерживает содержащиеся в
воздухе загрязнения. Фильтр изготовлен из полипропилена, устойчивого к воздействию
активных веществ. Установленный в блок поддон для сбора конденсата обработан про-
тивогрибковым составом.

Монтаж требует меньших усилий и стал значительно проще.
При подготовке блока к установке на потолке не требуется
вывинчивать большое количество винтов.

RAV-SM564CT-E
RAV-SM804CT-E
RAV-SM1104CT-E
RAV-SM1404CT-E

Беспроводные пульты ДУ

TCB-AX32E2
RBC-AX22CE2
RBC-AX32CE2

Проводные пульты ДУ

RBC-AMT32E
RBC-AMS51E-EN
Lite Vision Plus
RBC-AMS41E
RBC-AS21E2
TCB-EXS21TLE

Внутренний блок

RAV-SM566KRT-E RAV-SM806KRT-E

Расход воздуха, м

/ч

840

1020

Звуковое давление, дБ(А)

Звуковая мощность, дБ(А)

Размеры В х Ш х Г, (мм)

320 x 1050 x 228

Масса, (кг)

Настенные блоки

Super Digital Inverter

Digital Inverter

Внутренний блок

RAV-SM-

566KRT-E

806KRT-E

Наружный блок

RAV-SP-

564AT-E

804AT-E

Холодопроизводительность (кВт)

5.0 (1.2 - 5.6)

7.1 (1.9 - 8.0)

Теплопроизводительность (кВт)

5.6 (0.9-7.3)

8.0 (1.3-10.6)

Коэффициент эффективности EER

3.47

3.21

Коэффициент эффективности COP

3.73

3.42

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.44 (0.21-2.05)
1.50 (0.17-2.57)

2.21 (0.3-2.88)

2.34 (0.27 - 3.87)

Класс энергоэффективности
охл./обогрев

A / A

A / B

Годовое потребл. энергии, кВт*ч

720

1105

Внутренний блок

RAV-SM-

566KRT-E

806KRT-E

Наружный блок

RAV-SM-

563AT-E

803AT-E

Холодопроизводительность (кВт)

5.0 (1.5 - 5.6)

6.7 (1.5 - 8.0)

Теплопроизводительность (кВт)

5.6 (1.5 - 6.3)

8.0 (1.5 - 9.0)

Коэффициент эффективности EER

3.01

2.83

Коэффициент эффективности COP

3.41

3.21

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.66 (0.40 - 1.86)
1.64 (0.40 - 2.40)

2.37 (0.50 - 2.85)
2.49 (0.50 - 3.46)

Класс энергоэффективности
охл./обогрев

B / B

C / C

Годовое потребл. энергии, кВт*ч

830

1185

Настенный

блок

ИК пульт WH-L11SE

поставляется в комплекте

RAV-SM566KRT-E
RAV-SM806KRT-E

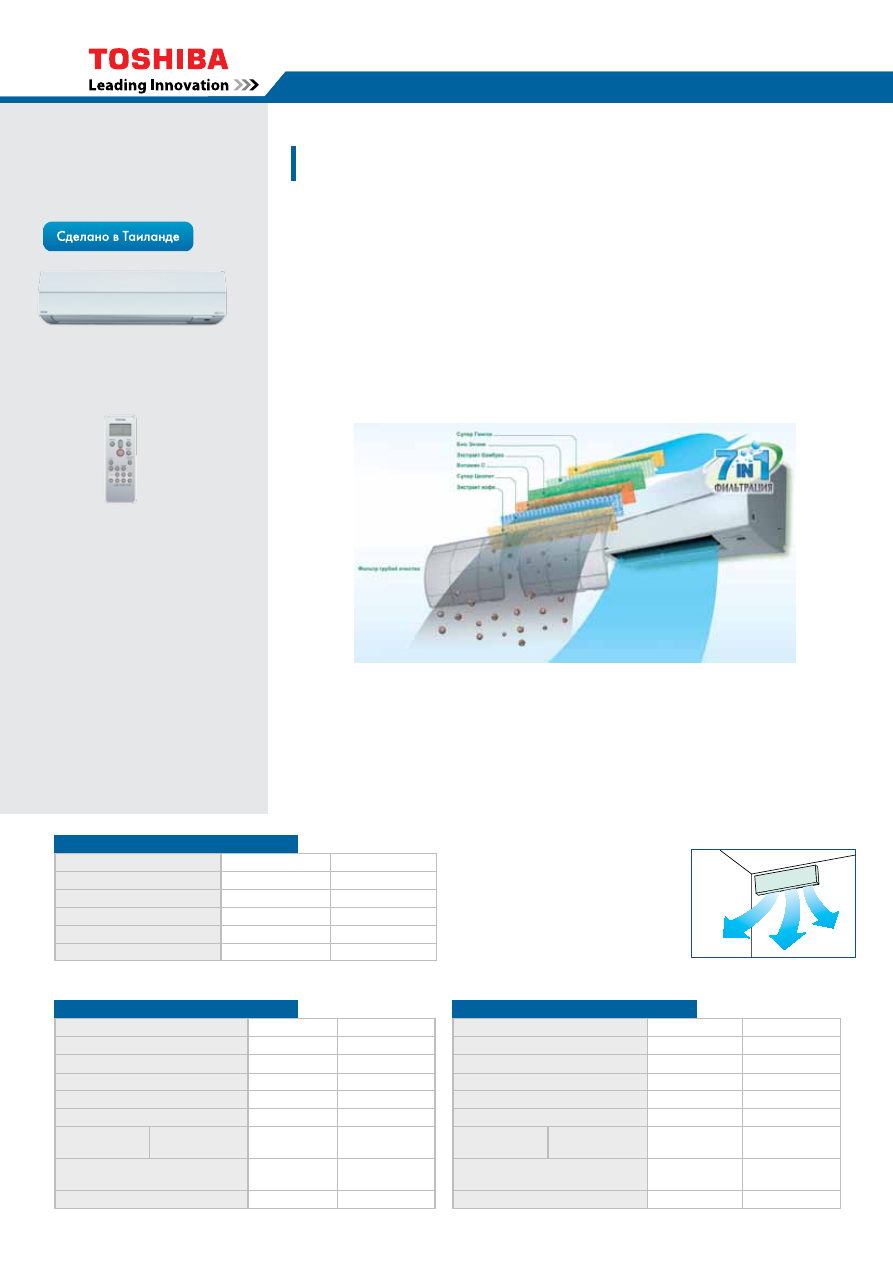

Стильный и компактный

Воздушный фильтр Toshiba "7 в 1"

Семиступенчатая система воздушных фильтров Toshiba очищает воздух от пыли, запа-
хов, других загрязнений. Система фильтрации Toshiba «7 в 1» защитит Вас и Ваших близ-
ких от вредных загрязнений воздуха. Витамин С, супер цеолит, экстракт гингко и другие
фильтрующие элементы - это современные технологии для тех, кто предпочитает все са-
мое лучшее.

Улучшенный дизайн

Стильный дизайн компактного тонкого корпуса с загругленными углами позволяет уста-
новить кондиционер в любом помещении, не нарушая интерьера.

Автоматически

качающаяся заслонка

Автоматически  покачивающаяся
воздушная  заслонка  равномер-
но  распределяет  обработанный
воздух по помещению.

• Цеолитный +SASA фильтр устраняет запахи, одновременно удаляя формальдегид,

аммиак и другие загрязнения гораздо эффективнее, чем обычный угольный фильтр.

• Фильтр «Биоэнзим + Гингко» эффективно уничтожает бактерии, вирусы

и плесень.

• Фильтр с витамином С защищает кожу от вредного воздействия свободных радика

лов, содержащихся в домашнем воздухе.

Проводные пульты ДУ

RBC-AMT32E
RBC-AMS51E-EN
Lite Vision Plus
RBC-AMS41E
RBC-AS21E2
TCB-EXS21TLE

Полупромышленные кондиционеры

Внутренний блок

RAV-SM562XT-E

RAV-SM802XT-E

Расход воздуха (высокая/низкая
скорость), м

/ч

840 / 600

1110 / 640

Звуковое давление, дБ(А)

43 / 39 / 36

46 / 42 / 37

Звуковая мощность, дБ(А)

58 / 54 / 51

61 / 57 / 52

Размеры В х Ш х Г, (мм)

208 х 1093 х 633

Масса, (кг)

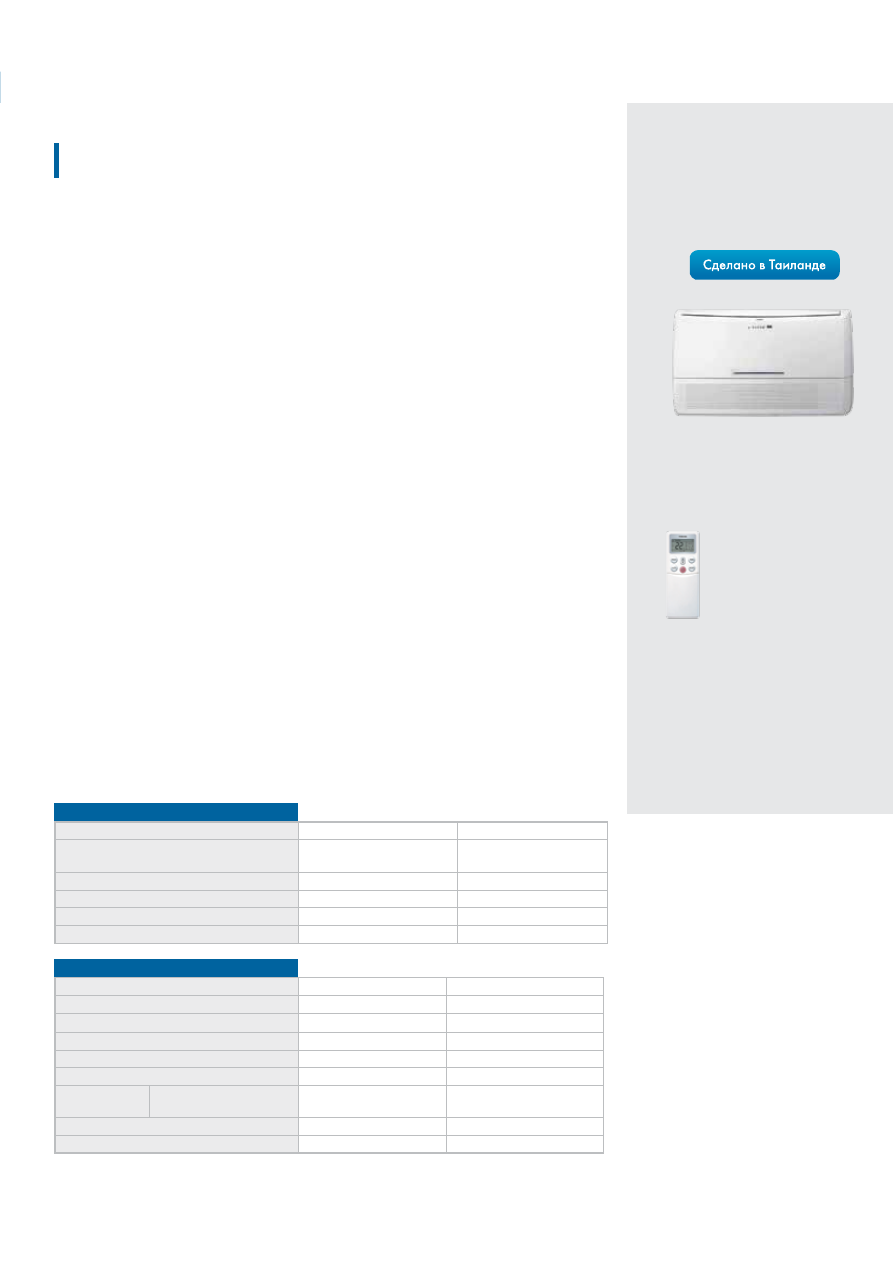

Напольно-потолочные блоки

Super Digital Inverter

Внутренний блок

RAV-SM-

562XT-E

802XT-E

Наружный блок

RAV-SP-

564AT-E

804AT-E

Холодопроизводительность (кВт)

5.0 (1.5 - 5.6)

6.7 (1.5 - 7.0)

Теплопроизводительность (кВт)

5.6 (1,5-6.3)

8.0 (1.5-9.0)

Коэффициент эффективности EER

2.67

2.46

Коэффициент эффективности COP

3.29

3.00

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.87 (0.55-2.01)
1.70 (0.55-2.40)

2.72 (0.55 - 2.85)

2.67 (0.55-3.46)

Класс энергоэффективности охл./обогрев

D / C

E / D

Годовое потребл. энергии, кВт*ч

935

1360

Стильный и универсальный

Напольно-потолочные блоки можно устанавливать в любом

из двух положений. Никаких дополнительных модификаций

не требуется.

В качестве дополнительного аксессуара возможно приобрести
встраиваемую дренажную помпу с высотой подъема жидкости до 290 мм.

Напольно-

потолочные

блоки

RAV-SM562XT-E
RAV-SM802XT-E

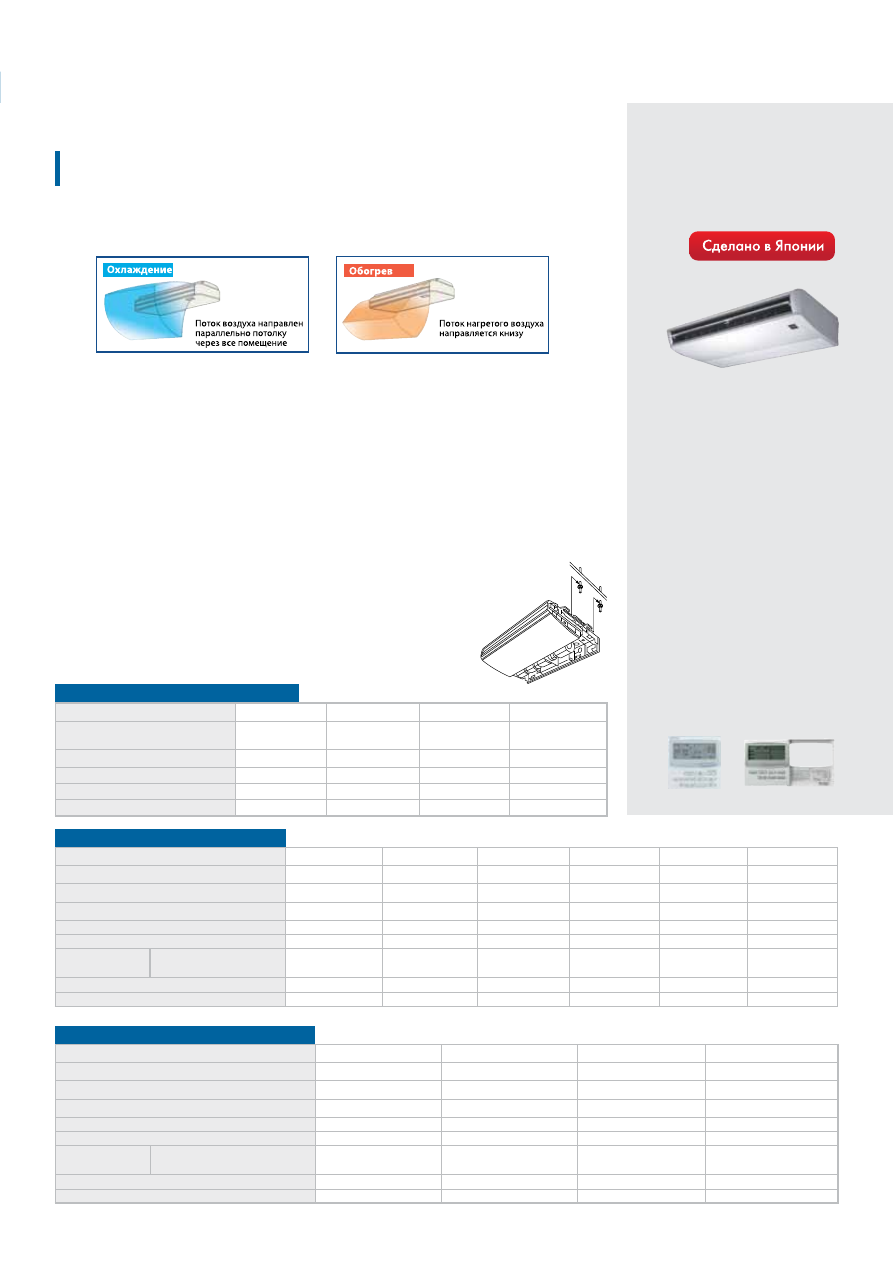

Естественное распределение воздуха

Отличительная особенность кондиционеров серии XT в том, что направление подачи
воздуха регулируется очень точно и просто. В случае установки под потолком воздуш-
ный поток можно направить горизонтально, параллельно потолку. При этом воздух бу-
дет распределяться без сквозняков, естественным образом.

Подпотолочная установка рекомендуется как для жилых, так и для коммерческих поме-
щений, например, ресторанов и магазинов.

Три ступени очистки воздуха

• Первый фильтр (грубой очистки) задерживает крупные частицы пыли.

• Вторая ступень очистки воздуха –

электростатический фильтр

, способный уловить

даже мелкие твердые частицы загрязнений размерами до 0,01 микрона.

• Третья ступень –

цеолитный фотокаталитический фильтр Zeolite Plus.

Он устраня-

ет запахи, одновременно удаляя химикаты и другие загрязнения. Цеолит – минерал
с микропорами, способными вбирать и прочно удерживать самые различные загряз-
нения. В их числе тяжелые металлы (свинец, кадмий, цинк, стронций, хром), нитраты
и нитриты, масла, нефтепродукты и еще целый спектр химических и биологических
загрязнений. Если фильтр засорился, не нужно покупать новый: достаточно просто
помыть его в мыльной воде, ополоснуть и посушить на солнце в течение 3-6 часов. При
регулярном обслуживании цеолитный фильтр можно использовать в течение 5 лет.

Условия (охлаждение): температура в помещении 27°С (Db)/ 19°С (WB)
температура наружного воздуха 35°С (Db)/ 24°C (WB)
Условия (нагрев): температура в помещении 20°С (Db)/ 15°С (WB)
температура наружного воздуха 7°С (Db)/ 6°C (WB)

ИК пульт WH-H2UE

поставляется в комплекте

Внутренний блок

RAV-SM

406BT-E

456BT-E

566BT-E

806BT-E

1106BT-E

1406BT-E

1606BT-E

Расход воздуха (высокая/
низкая скорость), м

/ч

800/480

1200/720

2100/1260

Звуковое давление, дБ(А)

33/29/25

34/30/26

40/36/33

Звуковая мощность, дБ(А)

55/51/46

63/58/54

Размеры В х Ш х Г, (мм)

275x700x750

275x1000x750

275x1400x750

Внешнее стат. давление (Па)

30/120

50/120

Масса, (кг)

Канальные блоки

Super Digital Inverter

Внутренний блок

RAV-SM

406BT-E

456BT-E

566BT-E

806BT-E

1106BT-E

1406BT-E

Наружный блок

RAV-SP

404AT-E

454AT-E

564AT-E

804AT-E

1104AT-E

1404AT-E

Холодопроизводительность (кВт)

3.6 (1.5 - 4.0)

4 (1.5 - 4.5)

5 (1.2 - 5.6)

7.1 (1.9 - 8.0)

10.0 (2.6 - 12.0)

12.5 (2.6-14.0)

Теплопроизводительность (кВт)

4 (1.5 - 5.0)

4.5 (1.5 - 4.5)

5.6 (1.5 - 5.6)

8 (1.3 - 10.6)

11.2 (2.4 - 13.0)

14 (2.4 - 16.5)

Коэффициент эффективности EER

3.38

3.24

3.21

3.45

3.79

3.26

Коэффициент эффективности COP

3.84

3.63

3.61

3.62

4.04

3.81

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.07
1.04

1.23
1.24

1.56
1.55

2.06
2.21

2.64
2.77

3.83
3.67

Класс энергоэффективности охл./обогрев

A/A

Годовое потребл. энергии, кВт*ч

780

1105

780

1105

1470

1915

Канальные

блоки

Универсальные и интеллектуальные

RAV-SM406BT-E
RAV-SM456BT-E
RAV-SM566BT-E
RAV-SM806BT-E
RAV-SM1106BT-E
RAV-SM1406BT-E
RAV-SM1606BT-E

Внешнее статическое давление может быть увеличено до 120 Па, тем самым во всех
точках помещения будет достигнуто равномерное распределение температуры, неза-
висимо от сложности системы воздуховодов.

Используя дренажный насос (в комплекте) с вы-
сотой подъема до 30 см, можно отводить кон-
денсат в любое место.

Широкий диапазон применения

Высокое статическое давление

Насос для отвода конденсата с большой высотой подъема

• Внешнее статическое давление, создаваемое кондиционером, можно повысить до

120 Па, что позволяет увеличить длину воздуховодов.

• Низкий уровень шума — всего 23 дБ(А) при минимальной скорости вентилятора.
• Гибкость применения: требуется минимум места за подвесным потолком. Прокладка

воздуховодов значительно облегчена благодаря мощной дренажной помпе с высо-
той подъема конденсата до 270 мм.

• Равномерное распределение воздуха.
• Обеспечивает чистый воздух в кондиционируемых помещениях благодаря широко

му ассортименту фильтров различных классов очистки.

• Подмес свежего воздуха с улицы: воздух в помещениях непрерывно обновляется, со

держание кислорода не падает.

Беспроводные пульты ДУ

TCB-AX32E2

Проводные пульты ДУ

RBC-AMT32E
RBC-AMS51E-EN
Lite Vision Plus
RBC-AMS41E
RBC-AS21E2
TCB-EXS21TLE

Полупромышленные кондиционеры

Внутренний блок

RAV-SM

406BT-E

456BT-E

566BT-E

806BT-E

1106BT-E

1406BT-E

Наружный блок

RAV-SP

404AT-E

454AT-E

564AT-E

804AT-E

1104AT-E

1404AT-E

Холодопроизводительность (кВт)

3.6 (1.5 - 4.0)

4 (1.5 - 4.5)

5 (1.2 - 5.6)

7.1 (1.9 - 8.0)

10.0 (2.6 - 12.0)

12.5 (2.6-14.0)

Теплопроизводительность (кВт)

4 (1.5 - 5.0)

4.5 (1.5 - 4.5)

5.6 (1.5 - 5.6)

8 (1.3 - 10.6)

11.2 (2.4 - 13.0)

14 (2.4 - 16.5)

Коэффициент эффективности EER

3.38

3.24

3.21

3.45

3.79

3.26

Коэффициент эффективности COP

3.84

3.63

3.61

3.62

4.04

3.81

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.07
1.04

1.23
1.24

1.56
1.55

2.06
2.21

2.64
2.77

3.83
3.67

Класс энергоэффективности охл./обогрев

A/A

Годовое потребл. энергии, кВт*ч

780

1105

780

1105

1470

1915

Super Digital Inverter

Внутренний блок

RAV-SM

1106BT-E

1406BT-E

1606BT-E

Наружный блок

RAV-SP

1104AT8-E

1404AT8-E

1604AT8-E

Холодопроизводительность (кВт)

10.0 (2.6 - 12.0)

12.5 (2.6-14.0)

14 (2.6 - 16.0)

Теплопроизводительность (кВт)

11.2 (2.4-13.0)

14 (2.4 - 18.0)

16 (2.4-19.0)

Коэффициент эффективности EER

3.79

3.24

3.01

Коэффициент эффективности COP

4.04

3.81

3.48

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

2.64
2.77

3.86

3,67

4.65
4.60

Класс энергоэффективности охл./обогрев

Годовое потребл. энергии, кВт*ч

1470

1930

Digital Inverter

Внутренний блок

RAV-SM

566BT-E

806BT-E

1106BT-E

1406BT-E

1606BT-E

Наружный блок

RAV-SM

563AT-E

803AT-E

1103AT-E

1403AT-E

Холодопроизводительность (кВт)

5.0 (1.5 - 5.6)

6.7 (1.5 - 7.4)

10.0 (3.0 -11.2)

12.1 (3.0-13.2)

14.0 (3.0 - 16.0)

Теплопроизводительность (кВт)

5.6 (1.5 - 6.3)

8.0 (1.5 - 9.0)

11.2 (3.0 - 12.5)

14.0 (3.0 - 16.0)

16 (3.0 - 18.0)

Коэффициент эффективности EER

2.81

2.86

2.83

2.73

Коэффициент эффективности COP

3.27

3.32

3.57

3.43

3.41

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.78
1.71

2.38
2.32

3.50
3.14

4.28
3.91

5.13
4.69

Класс энергоэффективности охл./обогрев

C / С

C / B

Годовое потребл. энергии, кВт*ч

890

1265

1780

2210

RAV-SM1103AT-E1+ 2 внутренних блока (система Twin)

Внутренний блок

кассетные

RAV-SM564UT-E

канальные

RAV-SM566BT-E

подпотолочные

RAV-SM564СT-E

настенные

RAV-SM566KRT-E

Холодопроизводительность (кВт)

10,0 (3,0 - 11,2)

Теплопроизводительность (кВт)

11,2 (3,0 - 13,0)

11,2 (3,0 - 12,5)

EER / класс энергоэффективности

3,22 / A

2,84 / C

2,85 / C

2,87 / C

COP

3,82

3,57

3,50

3,57

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

3,11
2,93

3,52
3,14

3,51
3,20

3,48
3,14

RAV-SM1403AT-E1 + 2 внутренних блока (система Twin)

Внутренний блок

кассетные

RAV-SM804UT-E

канальные

RAV-SM806BT-E

подпотолочные

RAV-SM804СT-E

настенные

RAV-SM806KRT-E

Холодопроизводительность (кВт)

12,5 (3,0 - 13,2)

12,5 (3,0 - 13,0)

Теплопроизводительность (кВт)

14,0 (3,0 - 16,0)

EER

3,06

2,83

2,72

2,65

COP

3,68

3,47

3,38

3,30

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

4,09
3,80

4,42
4,03

4,52
4,14

4,52
4,24

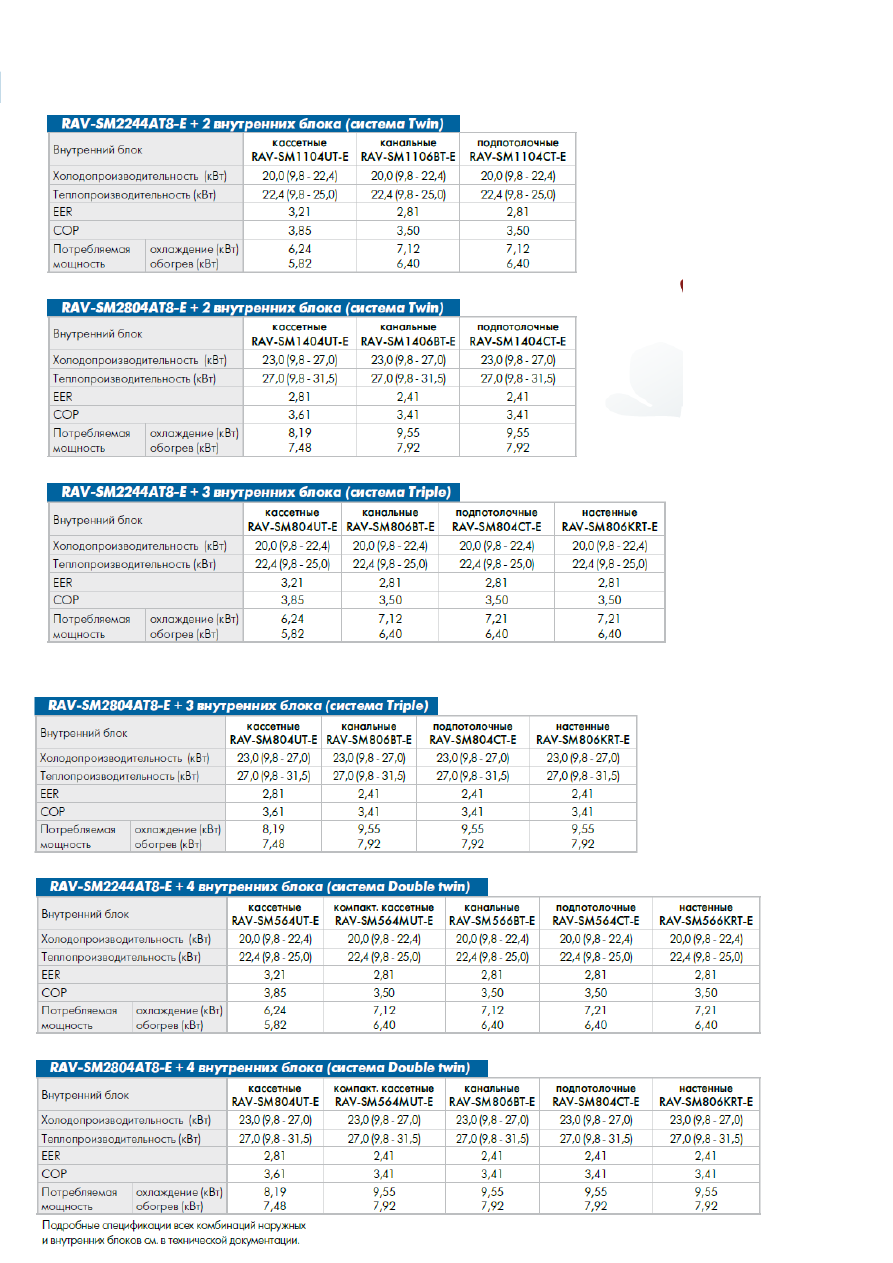

RAV-SM1603AT-E + 2 внутренних блока (система Twin)

Внутренний блок

кассетные

RAV-SM804UT-E

канальные

RAV-SM806BT-E

подпотолочные

RAV-SM804СT-E

настенные

RAV-SM806KRT-E

Холодопроизводительность (кВт)

14,0 (3,0 - 16,0)

Теплопроизводительность (кВт)

16,0 (3,0 - 18,0)

EER

3,12

2,73

2,81

2,75

COP

3,61

3,41

3,21

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

4,49
4,43

5,12
4,69

4,99
4,69

5,10
4,98

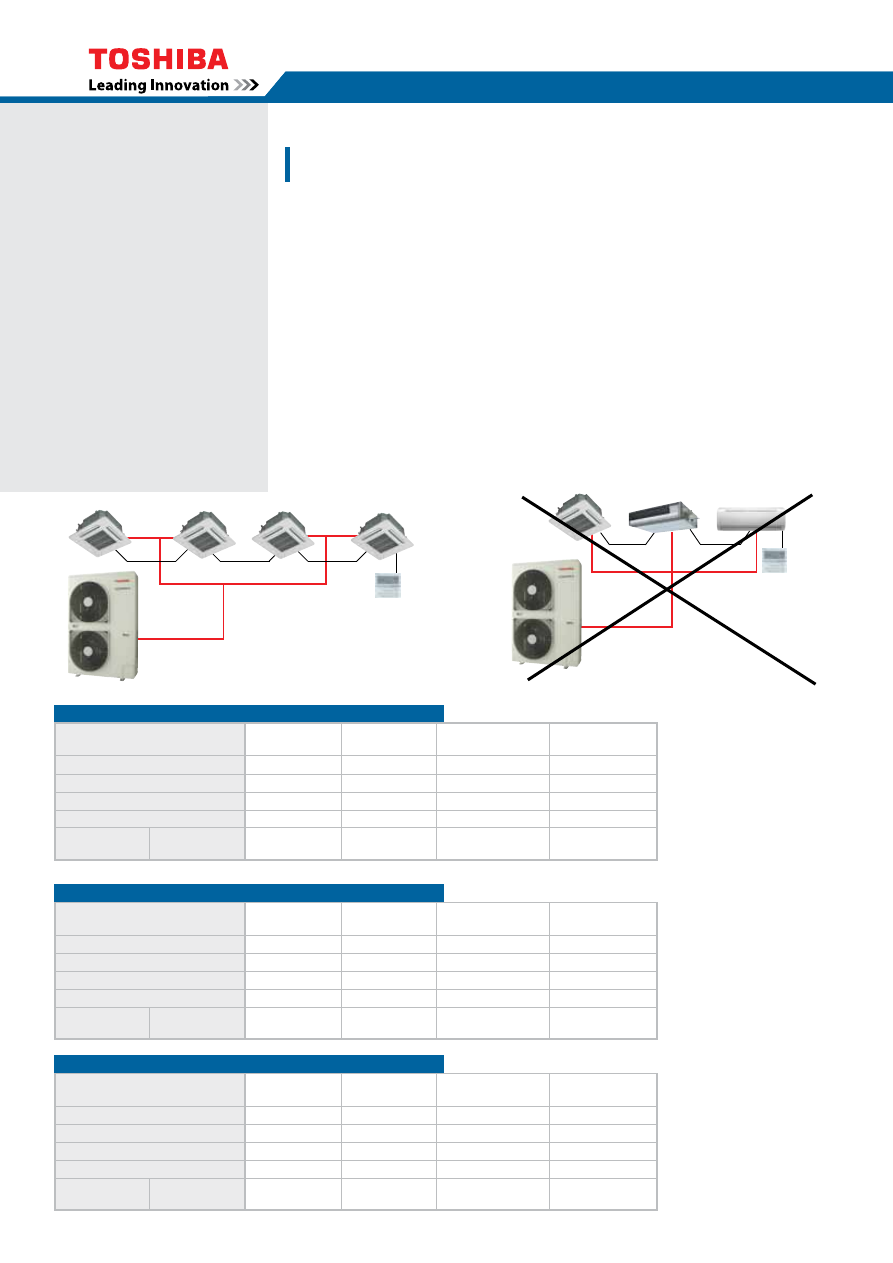

Разветвители позволяют подключить к на-
ружному блоку Digital Inverter несколько

внутренних блоков. Такая мультисисте

ма позволяет равномерно распределять
кондиционированный воздух в помеще-
нии большого объема – крупных магази-
нах, офисах открытой планировки и т.п.

К  наружному  блоку  подключаются  два
(Twin), три (Triple) или четыре (Double Twin)
внутренних  блока  одного  типа  и  одина-
ковой  мощности.  Все  эти  блоки  должны
находиться в одном помещении и управ-
ляться с одного пульта. Один из внутрен-
них блоков назначается ведущим.

Все внутренние блоки

одного типа и равной

производительности!

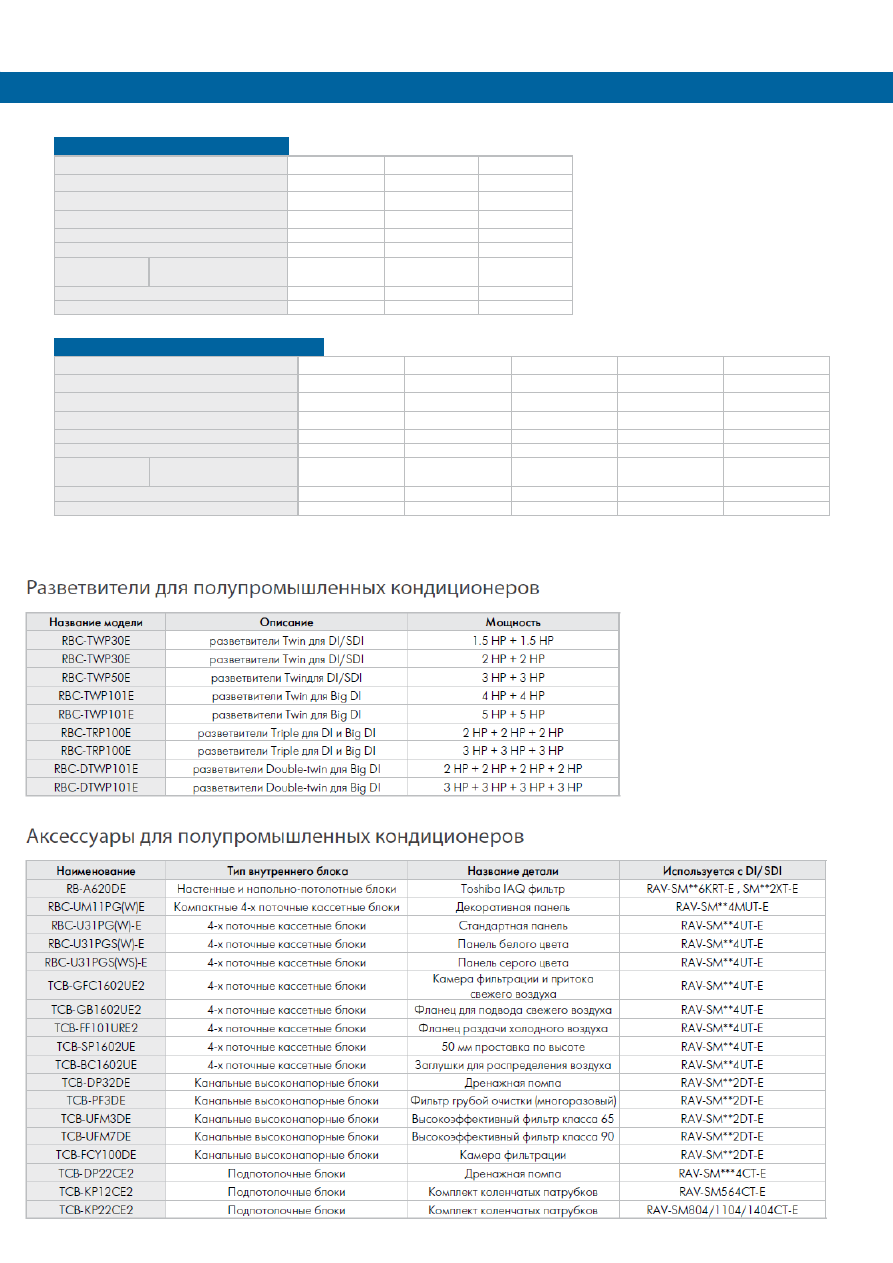

Разветвители

Разветвители для системы Twin

(2 внутренних блока):

RBC-TWP30E2

(1,5НР+1,5НР, 2НР+2НР)

RBC-TWP50E2

(3НР+3НР, 4НР+4НР)

RBC-TWP101E

(5НР+5НР)

Разветвители для системы Triple
(3 внутренних блока):

RBC-TRP101E

Разветвители для системы

Double twin (4 внутренних блока):

RBC-DTWP101E

Полупромышленные
мультисистемы Toshiba

• Комплект для системы Twin (2 внутренних блока) включает в себя фильтр

электромагнитных помех и набор патрубков

• Комплект для системы Triple (3 внутренних блока) включает в себя специ

альные разветвители, оптимизирующие распределение хладагента.

• Разветвители подходят для всех типов полупромышленных внутренних

блоков Toshiba.

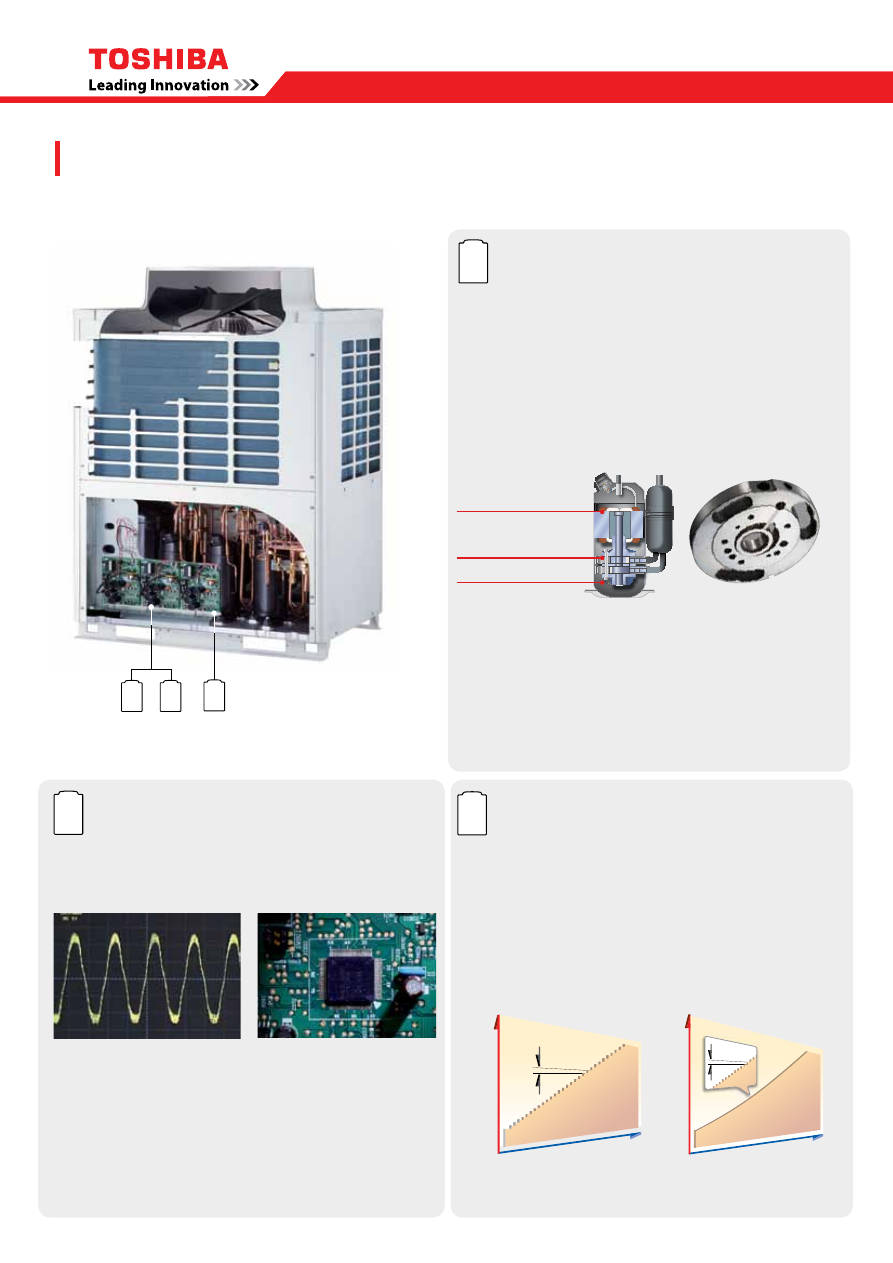

Впервые в отрасли! В мощных наружных блоках SMMS-i
3 компрессора и 3 инвертора

(14HP, 16HP)

Новый двухроторный компрессор

постоянного тока

*1*2

Высокоэффективные современные компрессоры

разработаны корпорацией Toshiba

Каждый наружный блок 14 НР и 16 НР оснащен тремя двух-
роторными компрессорами постоянного тока с инвертор-
ными приводами. Система обеспечивает непревзойденную
эффективность при неполной загрузке. Остальные блоки
имеют по два компрессора. Новые компрессоры позволя-
ют повысить как энергоэффективность, так и уровень ком-
форта.

Новый компрессор

постоянного тока

Оптимизирована  конструкция  ком-
прессионных  каналов  и  толщина
роторов, снижено трение и потери
давления  Увеличена  площадь  ред-
коземельных  магнитов,  что  повыси-
ло  эффективность  и  снизило  уро-
вень шума.

Двухроторный

компрессор

Двигатели

оснащены

мощными компактными
роторами с редкоземель-
ными магнитами, сни-
жающими вихревые токи.

Повышена эффективность

двигателя

Новая конструкция

каналов

Максимальная надежность

и защита

Инвертор с прецизионным векторным

управлением

*1*2

Полностью инверторное управление позволяет точно кон-
тролировать производительность

Плавная синусоида

Точное векторное управление

поддерживает идеально синусо-
идальный ток и значительно по-
вышает эффективность системы.

Плата управления

Инвертор  с  векторным  управ-
лением  мгновенно  превраща-
ет  ток  в  гладкую  синусоиду,
и двигатель компрессора вра-
щается исключительно плавно.

Абсолютно точная регулировка

скорости компрессора

Сверхточное управление скоростью компрессора:
шаг регулировки 0,1 Гц

Скорость компрессора регулируется практически непре-
рывно, с шагом в 0,1 Гц. Система управления поддержива-
ет в каждый момент именно ту производительность, которая
требуется, потери энергии и колебания температуры в по-
мещении при изменении частоты сведены к минимуму.

0.1 Гц

0.6 Гц

Компрессор, Гц

Производительность

*1 Модели 14 НР и 16 НР

*2 Данные на декабрь 2009 (исследование проведено Toshiba).

Предыдущая серия SMMS

Новая SMMS-i

Мультизональные системы

Повышенная энергоэффективность –

Забота об окружающей среде

Новые двухроторные компрессоры постоянного тока и век-
торное инверторное управление позволяют новой системе
SMMS-i достичь высочайшего в отрасли коэффициента эф-
фективности COP, равного

6,41

(при 50% нагрузке).

Теперь VRF-системы Toshiba достигают еще большей про

изводительности при неполной загрузке.

4,15

3,28

3,52

4,52

8HP

16HP

8HP

16HP

6,41

5,50

6,26

5,60

COP

EER

Номинальная
производительность

50% нагрузка

8 HP: MMY-MAP0804HT8-E

16 HP: MMY-MAP1604HT8-E

Максимальная в отрасли длина трассы:
еще большая гибкость установки

Проектирование без ограничений

Максимальное эквивалентное расстояние между блоками теперь может достигать 235 метров. Это значительно облегча-
ет проектирование и монтаж VRF-системы в зданиях с множеством небольших комнат, а также в случае перепланировки
помещений.

Самая длинная ветвь трассы

235 м

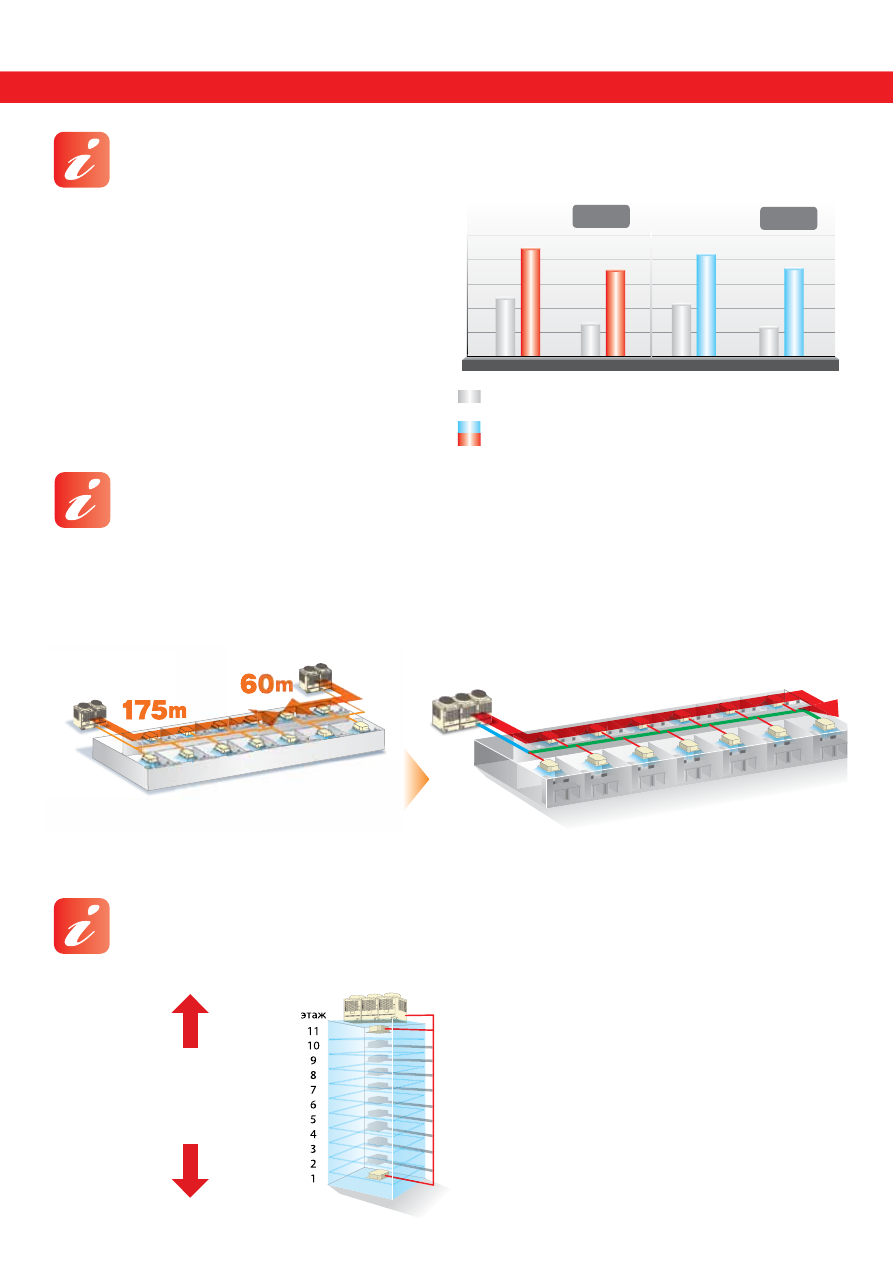

Увеличен перепад высот между
внутренними блоками

SMMS-i опережает конкурентов по максимально
допустимому перепаду высот между внутренними
блоками. Он может достигать 40 метров!
Одна VRF-система Toshiba SMMS-i способна пол-
ностью кондиционировать 11-этажное здание.

Из расчета 3,5 м на этаж

Данные на декабрь 2009 (исследование проведено Toshiba).

Перепад высот между
внутренними блоками

Одиночная система

40 м

Максимальное энергосбережение
в отрасли

Предыдущая серия SMMS
Для этажа нужны ДВЕ системы

Новая SMMS-i
Достаточно всего ОДНОЙ системы

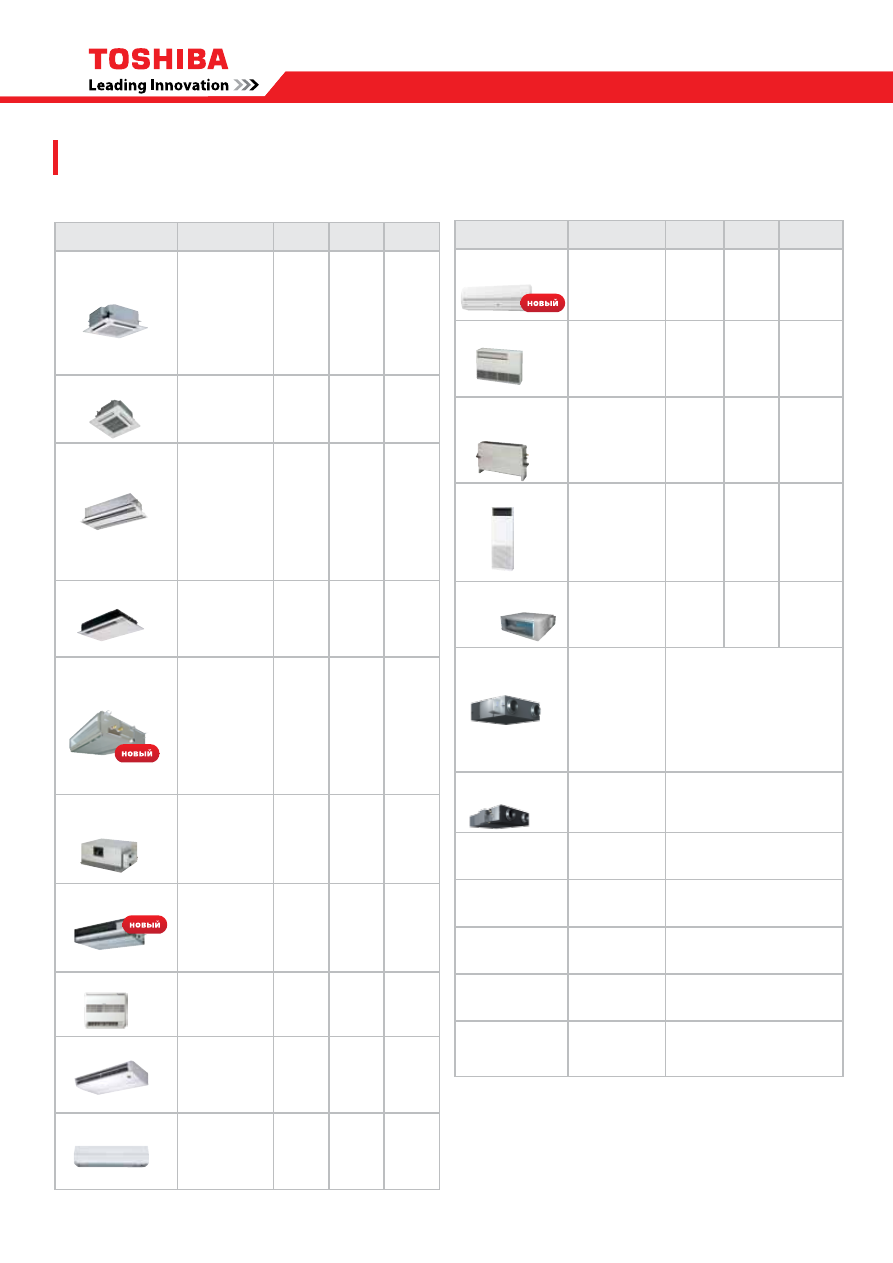

Модельный ряд внутренних VRF-систем Toshiba

Тип

Модель

Код

производит.

Холодопр.

(кВт)

Теплопр.

(кВт)

4-поточные кассетные

MMU-AP0092H
MMU-AP0122H
MMU-AP0152H
MMU-AP0182H
MMU-AP0242H
MMU-AP0272H
MMU-AP0302H
MMU-AP0362H
MMU-AP0482H
MMU-AP0562H

1,00
1,25
1,70
2,00
2,50
3,00
3,20
4,00
5,00
6,00

2,80
3,60
4,50
5,60
7,10
8,00
9,00

11,20
14,00
16,00

3,20
4,00
5,00
6,30
8,00
9,00

10,00
12,50
16,00
18,00

Компактные 4-поточные

кассетные

MMU-AP0074MH-E
MMU-AP0094MH-E
MMU-AP0124MH-E
MMU-AP0154MH-E
MMU-AP0184MH-E

0,80
1,00
1,25
1,70
2,00

2,20
2,80
3,60
4,50
5,60

2,50
3,20
4,00
5,00
6,30

2-поточные кассетные

MMU-AP0072WH
MMU-AP0092WH
MMU-AP0122WH
MMU-AP0152WH
MMU-AP0182WH
MMU-AP0242WH
MMU-AP0272WH
MMU-AP0302WH
MMU-AP0362WH
MMU-AP0482WH
MMU-AP0562WH

0,80
1,00
1,25
1,70
2,00
2,50
3,00
3,20
4,00
5,00
6,00

2,20
2,80
3,60
4,50
5,60
7,10
8,00
9,00

11,20
14,00
16,00

2,50
3,20
4,00
5,00
6,30
8,00
9,00

10,00
12,50
16,00
18,00

1-поточные кассетные

MMU-AP0074YH-E
MMU-AP0094YH-E
MMU-AP0124YH-E
MMU-AP0154SH-E
MMU-AP0184SH-E
MMU-AP0244SH-E

0,80
1,00
1,25
1,70
2,00
2,50

2,20
2,80
3,60
4,50
5,60
7,10

2,50
3,20
4,00
5,00
6,30
8,00

Канальные (стандартные)

MMD-AP0076BH-E
MMD-AP0096BH-E
MMD-AP0126BH-E
MMD-AP0156BH-E
MMD-AP0186BH-E
MMD-AP0246BH-E
MMD-AP0276BH-E
MMD-AP0306BH-E
MMD-AP0366BH-E
MMD-AP0486BH-E
MMD-AP0566BH-E

0,80
1,00
1,25
1,70
2,00
2,50
3,00
3,20
4,00
5,00
6,00

2,20
2,80
3,60
4,50
5,60
7,10
8,00
9,00

11,20
14,00
16,00

2,50
3,20
4,00
5,00
6,30
8,00
9,00

10,00
12,50
16,00
18,00

Канальные
(высоконапорные)

MMD-AP0184H-E
MMD-AP0244H-E
MMD-AP0274H-E
MMD-AP0364H-E
MMD-AP0484H-E
MMD-AP0724H-E
MMD-AP0964H-E

2,00
2,50
3,00
4,00
5,00
8,00

10,00

5,60
7,10
8,00

11,20
14,00
22,40
28,00

6,30
8,00
9,00

12,50
16,00
25,00
31,50

Канальные (компактные)

MMD-AP0074SPH-E
MMD-AP0094SPH-E
MMD-AP0124SPH-E
MMD-AP0154SPH-E
MMD-AP0184SPH-E
MMD-AP0244SPH-E
MMD-AP0274SPH-E

0,80
1,00
1,25
1,70
2,00
2,50
3,00

2,20
2,80
3,60
4,50
5,60
7,10
8,00

2,50
3,20
4,00
5,00
6,30
8,00
9,00

Консольные

MML-AP0074NH-E
MML-AP0094NH-E
MML-AP0124NH-E
MML-AP0154NH-E
MML-AP0184NH-E

0,80
1,00
1,25
1,70
2,00

2,20
2,80
3,60
4,50
5,60

2,50
3,20
4,00
5,00
6,30

Подпотолочные

MMC-AP0154H-E
MMC-AP0184H-E
MMC-AP0244H-E
MMC-AP0274H-E
MMC-AP0364H-E
MMC-AP0484H-E

1,70
2,00
2,50
3,00
4,00
5,00

4,50
5,60
7,10
8,00

11,20
14,00

5,00
6,30
8,00
9,00

12,50
16,00

Настенные 3 серии

MMK-AP0073H
MMK-AP0093H
MMK-AP0123H
MMK-AP0153H
MMK-AP0183H
MMK-AP0243H

0,80
1,00
1,25
1,70
2,00
2,50

2,20
2,80
3,60
4,50
5,60
7,10

2,50
3,20
4,00
5,00
6,30
8,00

Тип

Модель

Код

производит.

Холодопр.

(кВт)

Теплопроизв.

(кВт)

Настенные 4 серия

MMK-AP0074MH-E
MMK-AP0094MH-E
MMK-AP0124MH-E

0,80
1,00
1,30

2,20
2,80
3,60

2,50
3,20
3,60

Напольные в корпусе

MML-AP0074H-E
MML-AP0094H-E
MML-AP0124H-E
MML-AP0154H-E
MML-AP0184H-E
MML-AP0244H-E

0,80
1,00
1,25
1,70
2,00
2,50

2,20
2,80
3,60
4,50
5,60
7,10

2,50
3,20
4,00
5,00
6,30
8,00

Напольные для скрытой
установки

MML-AP0074BH-E
MML-AP0094BH-E
MML-AP0124BH-E
MML-AP0154BH-E
MML-AP0184BH-E
MML-AP0244BH-E

0,80
1,00
1,25
1,70
2,00
2,50

2,20
2,80
3,60
4,50
5,60
7,10

2,50
3,20
4,00
5,00
6,30
8,00

Напольные колонные

MMF-AP0154H-E
MMF-AP0184H-E
MMF-AP0244H-E
MMF-AP0274H-E
MMF-AP0364H-E
MMF-AP0484H-E
MMF-AP0564H-E

1,70
2,00
2,50
3,00
4,00
5,00
6,00

4,50
5,60
7,10
8,00

11,20
14,00
16,00

5,00
6,30
8,00
9,00

12,50
16,00
18,00

Канальные со 100%
притоком свежего
воздуха

MMD-AP0481HFE
MMD-AP0721HFE
MMD-AP0961HFE

5,00
8,00

10,00

14,00
22,40
28,00

8,90

13,90
17,40

Рекуператоры*

VN-M150HE
VN-M250HE
VN-M350HE
VN-M500HE
VN-M650HE
VN-M800HE

VN-M1000HE
VN-M1500HE
VN-M2000HE

Расход воздуха (м

/ч)

150
250
350
500
650
800

1000
1500
2000

Рекуператоры + блоки
прямого испарения*

MMD-VN502HEXE
MMD-VN802HEXE

MMD-VN1002HEXE

500
800

1000

Рекуператоры + блоки
прямого испарения +
увлажнители*

MMD-VNK502HEXE
MMD-VNK802HEXE

MMD-VNK1002HEXE

500
800

1000

Дренажный насос
в сборе

TCB-DP31HEXE

Для моделей MMD-VN и MMD-VNK

Контроллер для
блока прямого
испарения

MM-DXC010
(ведущий)

Контроллер для
блока прямого
испарения

MM-DXC012
(ведомый)

Комплект клапанов
для блока прямого
испарения

MM-DXV080
MM-DXV140
MM-DXV280

Мультизональные системы

Высокоэффективные наружные блоки SMMS-i

Стандартные наружные блоки SMMS-i

Модель (MMY-)

Холодопро-

изводительность

Теплопро-

изводительность

Внешний вид

Модель (MMY-)

Холодопро-

изводительность

Теплопро-

изводительность

Внешний вид

5 HP

MAP0501HT8-E

14,0 кВт

16,0 кВт

6 HP

MAP0601HT8-E

16,0 кВт

18,0 кВт

8 HP

MAP0804HT8-E

22,4 кВт

25,0 кВт

10 HP

MAP1004HT8-E

28,0 кВт

31,5 кВт

12 HP

MAP1204HT8-E

33,5 кВт

37,5 кВт

14 HP

MAP1404HT8-E

40,0 кВт

45,0 кВт

16 HP

MAP1604HT8-E

45,0 кВт

50,0 кВт

16 HP

AP1624HT8-E

45,0 кВт

50,0 кВт

18 HP

AP1814HT8-E

50,4 кВт

56,5 кВт

20 HP

AP2014HT8-E

56,0 кВт

63,0 кВт

22 HP

AP2214HT8-E

61,5 кВт

69,0 кВт

24 HP

AP2414HT8-E

68,0 кВт

76,5 кВт

24 HP

AP2424HT8-E

68,0 кВт

76,5 кВт

26 HP

AP2614HT8-E

73,0 кВт

81,5 кВт

26 HP

AP2624HT8-E

73,0 кВт

81,5 кВт

28 HP

AP2814HT8-E

78,5 кВт

88,0 кВт

28 HP

AP2824HT8-E

78,5 кВт

88,0 кВт

30 HP

AP3014HT8-E

85,0 кВт

95,0 кВт

30 HP

AP3024HT8-E

85,0 кВт

95,0 кВт

32 HP

AP3214HT8-E

90,0 кВт

100,0 кВт

32 HP

AP3224HT8-E

90,0 кВт

100,0 кВт

34 HP

AP3414HT8-E

96,0 кВт

108,0 кВт

34 HP

AP3424HT8-E

96,0 кВт

108,0 кВт

36 HP

AP3614HT8-E

101,0 кВт

113,0 кВт

36 HP

AP3624HT8-E

101,0 кВт

113,0 кВт

38 HP

AP3814HT8-E

106,5 кВт

119,5 кВт

38 HP

AP3824HT8-E

106,5 кВт

119,5 кВт

40 HP

AP4014HT8-E

112,0 кВт

127 кВт

40 HP

AP4024HT8-E

112,0 кВт

127 кВт

42 HP

AP4214HT8-E

118,0 кВт

132,0 кВт

42 HP

AP4224HT8-E

118,0 кВт

132,0 кВт

44 HP

AP4414HT8-E

123,5 кВт

138,0 кВт

44 HP

AP4424HT8-E

123,5 кВт

138,0 кВт

46 HP

AP4614HT8-E

130,0 кВт

145,0 кВт

46 HP

AP4624HT8-E

130,0 кВт

145,0 кВт

48 HP

AP4814HT8-E

135,0 кВт

150,0 кВт

48 HP

AP4824HT8-E

135,0 кВт

150,0 кВт

• Данные приведены для моделей 50 Гц. Данные моделей 60 Гц см. в технической документации.
• Указаны приблизительные значения холодо- и теплопроизводительности.
• Имеются также системы, работающие только на охлаждение.
• Питание: 3 фазы, 50 Гц 400 В (380 ~ 415 В)
• Скачки напряжения не должны превышать ±10%.
• Номинальные условия: Охлаждение: температуры в помещении 27°C DB/19°C WB, температура на улице 35°C.
• Обогрев: температура в помещении 20°C, температура на улице 7°C DB/6°C WB
• Стандартная трасса состоит из магистральной трубы длиной 5 м и ответвления длиной 2,5 м с перепадом высот 0 м.
• Макс. полная длина трассы равна сумме длин всех труб жидкостной или газовой линии

≥1010

≥10

≥500

≥1780

≥1230

≥10

≥500

≥1780

≥500

≥600

≥500

( ≥1000 )

≥500

≥600

≥500

( ≥1000 )

≥800

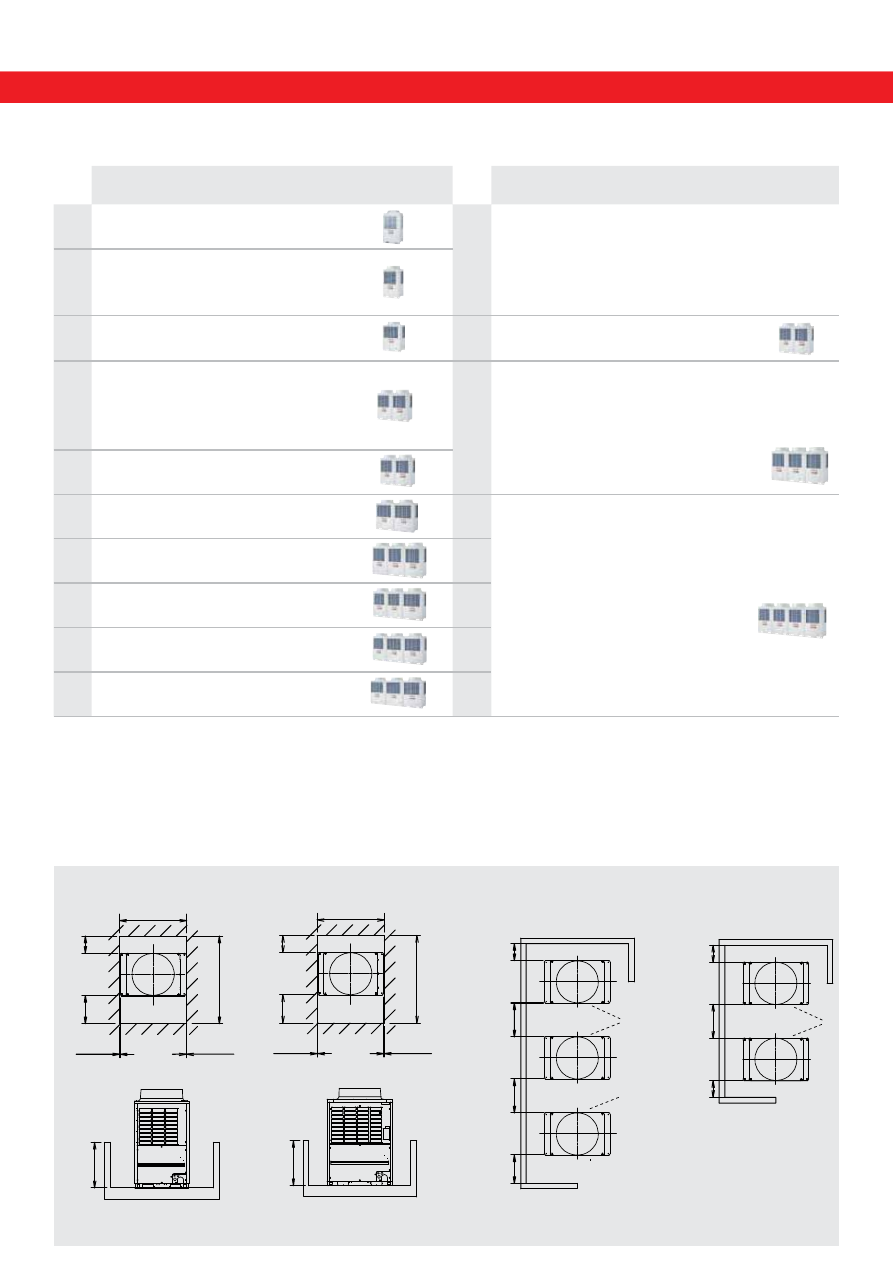

Пространство для монтажа и обслуживания

F - вид спереди

8 HP / 10 HP / 12HP

14 HP / 16 HP

SHRM-i – новая трехтрубная
система с рекуперацией тепла

Наружный блок

MAP0804FT8-E MAP1004FT8-E MAP1204FT8-E

MAP1404FT8-E

Холодопроизводительность

кВт

охл

22,4

28,0

33,5

40,0

Потребляемая мощность

кВт

охл

5,17

7,28

8,38

11,30

EER

охл

4,33

3,85

4,00

3,54

Теплопроизводительность

кВт

обг

25,0

31,5

37,5

45,0

Потребляемая мощность

кВт

обг

5,68

7,50

9,05

12,70

COP

обг

4,40

4,20

4,14

3,54

Тип компрессора

Двухроторный герметичный

Максимальная полная длина трассы

300

Перепад высот (внутр. блок выше/ниже)

30/50

Параметры энергоснабжения

В-ф-Гц

3 фазы (4-жильный) – 50 Гц – 400В (380-415 В)

Компания TOSHIBA предлагает на российском рынке новые трехтрубные VRF-системы
с рекуперацией. SHRM-i имеют производительность от 8 до 42 НР, они позволяют од-
новременно охлаждать одни помещения и обогревать другие.

Три инверторных компрессора

Впервые в отрасли система с рекуперацией включает
в себя наружные блоки с тремя инверторными компрессо-
рами (12 и 14 НР). В наружных блоках меньшей производи-
тельности – по два компрессора. Надежные двухроторные
компрессора постоянного тока особенно эффективны при
неполной загрузке.
Инверторное управление каждым компрессором гаранти-
рует, что в каждом помещении будет точно поддерживать-
ся желаемая температура, независимо от типа внутренних

блоков и длины трассы. Точное векторное управление под

держивает идеально синусоидальный ток и значительно по-
вышает эффективность системы.
В системе Toshiba полностью отсутствуют компрессора без
инверторного  управления.  Унификация  компрессоров  по-
зволяет любому блоку многоблочной системы быть «основ-
ным», обеспечивает равную наработку моточасов каждым
компрессором и эксплуатацию системы даже при выходе из
строя одного из компрессоров. Инженеры Toshiba оптими-
зировали  конструкцию  компрессионных  каналов,  снизили
трение  и  потери  давления,  увеличили  площадь  редкозе-
мельных магнитов роторов.

Преимущества

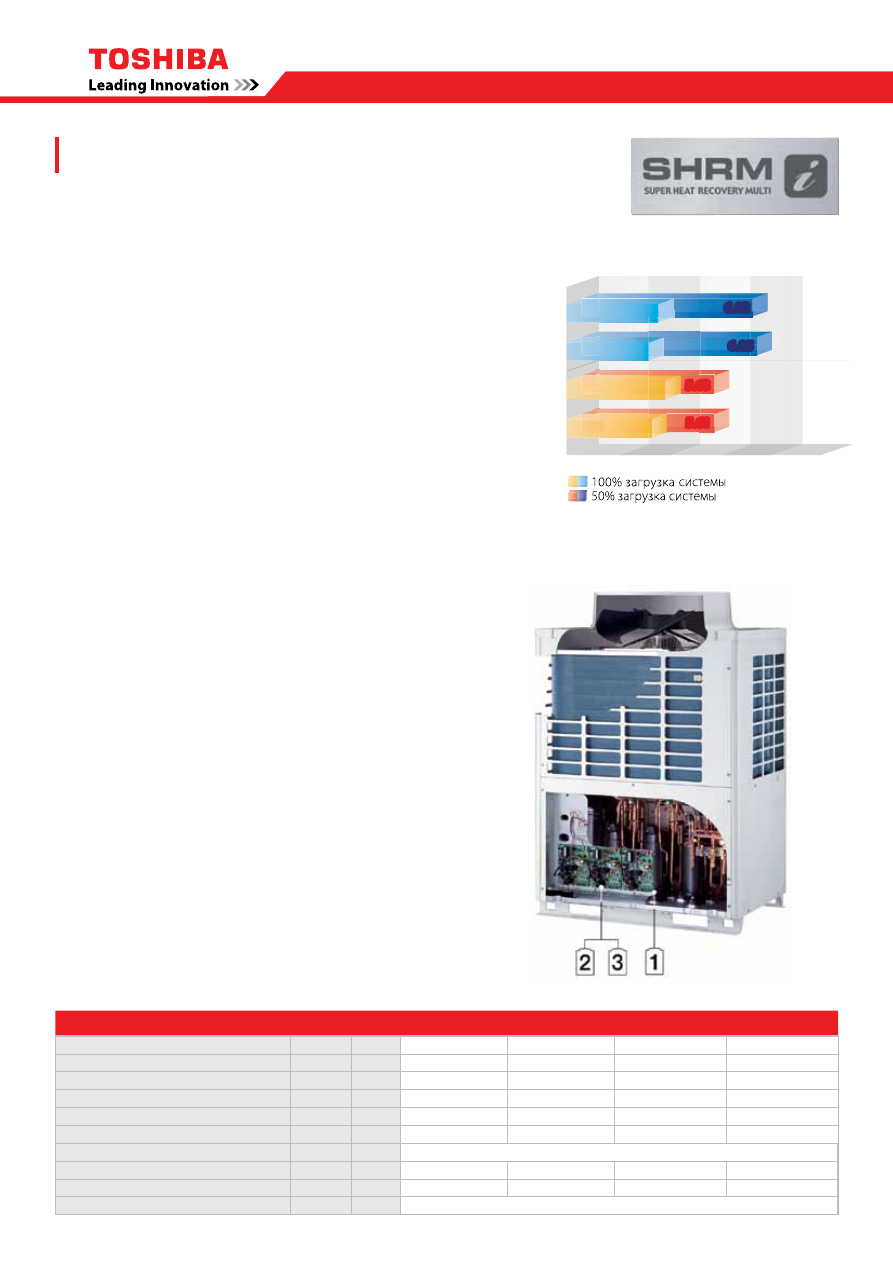

• Энергетическая эффективность повышена: в режиме

охлаждения EER=6,05 (система 12НР при 50% нагрузке),
в режиме обогрева СОР=5,63 (система 8НР при 50%
нагрузке).

• Температурный диапазон расширен, теперь он состав

ляет от -20 до +15 °С в режиме обогрева.

• Максимальная длина трассы увеличена с 300 до 500 м

(при производительности 34НР и выше).

• Точность инверторного управления повышена: частота

вращения компрессоров теперь регулируется с точно-
стью до 0,1 Гц.

EER

8HP

12HP

8HP

12HP

COP

4.33

4.40

4.00

4.14

6.02

5.63

6.05

5.61

8HP : MMY-MAP0804FT8-E

12HP : MMY-MAP1204FT8-E

6.02

6.05

5.63

5.61

Мультизональные системы

Широкий выбор устройств

Номинальная  холодопроизводительность  SHRM-i  может
составлять от 8НР до 42НР (22 – 118 кВт), причем каждая
система  может  содержать  до  трех  наружных  и  до  48  вну-
тренних блоков.
Большой  ассортимент  внутренних  блоков  16  различных
типов  и  13  типоразмеров  -  кассетные,  канальные,  подпо-
толочные,  настенные,  напольные  -  позволяет  подобрать
систему  практически  для  любых  помещений.  Фирменная
система контроля уровня масла Toshiba выравнивает коли-
чество масла в компрессорах одного блока, а также пере-
распределяет масло между наружными блоками.

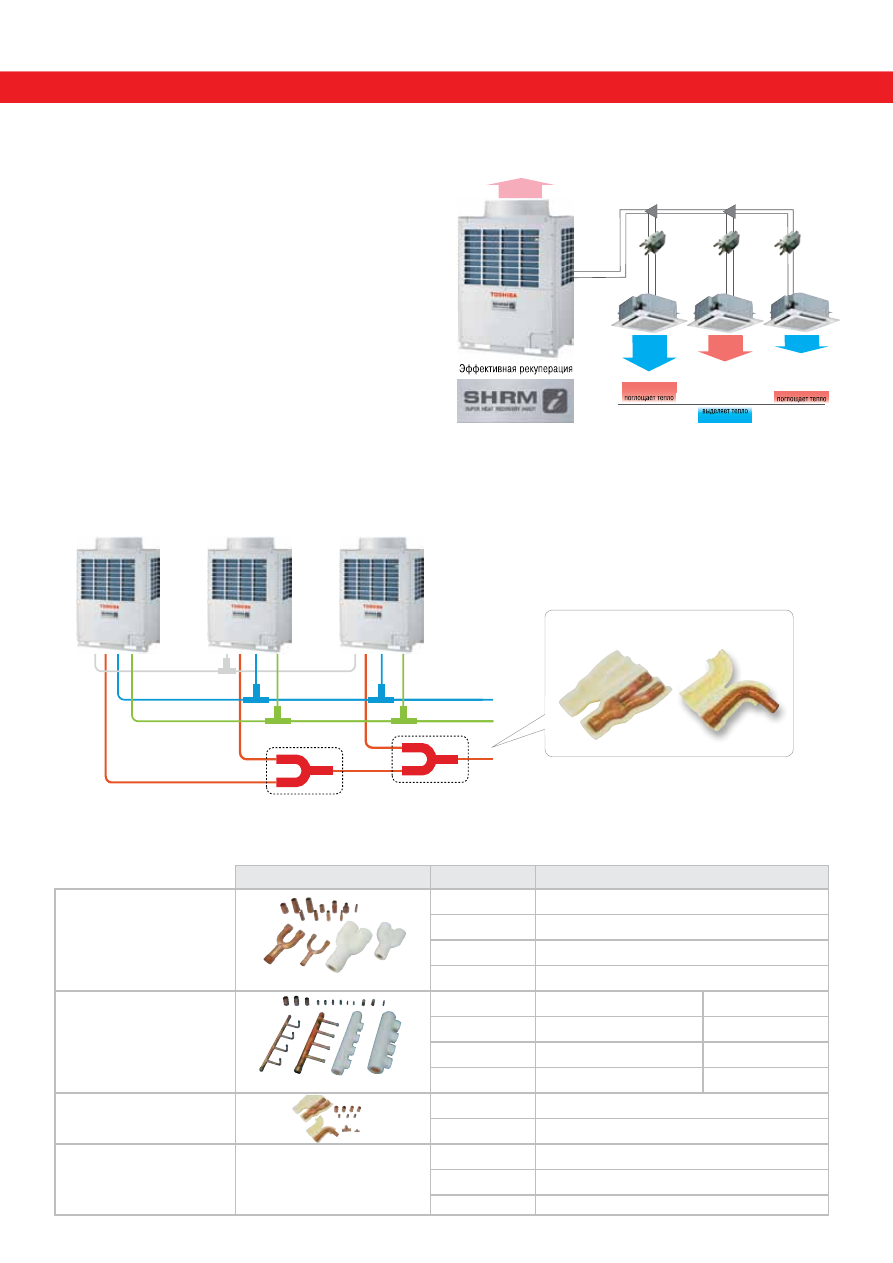

Y-образные разветвители

На газовой линии SHRM-i устанавливаются Y-образные
разветвители. Они имеют меньшее сопротивление потоку
хладагента, чем использованные ранее в системе SHRM

T-образные разветвители. Благодаря использованию
Y-образных разветвителей удалось повысить длину трассы,
упростить монтаж и повысить надежность VRF-системы.

К наружным блокам

Жидкостная труба

Газовая труба

(нагнетание)

Уравнительная

труба

Газовая труба (всасывание)

Разветвители для соединения

наружных блоков

(RBM-BT14FE, RBM-BT24FE)

Внешний вид

Наименование

модели

Использование (зависит от кода мощности

внутренних блоков)

Y-образный разветвитель (тройник)

RBM-BY55FE

до 6,4

RBM-BY105FE

от 6,4 до 14,2

RBM-BY205FE

от 14,2 до 25,2

RBM-BY305FE

25,2 и более

Коллекторы

RBM-HY1043FE

Менее 14,2

(макс. 4 отвода)

RBM -HY2043FE

от 14,2 до 25,2

(макс. 4 отвода)

RBM-HY1083FE

Менее 14,2

(макс. 8 отводов)

RBM-HY2083FE

от 14,2 до 25,2

(макс. 8 отводов)

Разветвители для соединения
наружных блоков

RBM-BT14FE

Менее 26

RBM-BT24FE

26 и более

Распределители потоков для
трехтрубной VRF-системы SHRM-i

RBM-Y1123FE

Внутренние блоки менее 11,2 кВт

RBM-Y1803FE

Внутренние блоки 11,2 - 18 кВт

RBM-Y2803FE

Внутренние блоки 18-28 кВт

Оборудование для фреоновой трассы SHRM-i

Toshiba Каталоги продукции: бытовые и полупромышленные кондиционеры (2018-2012 год) - часть 41
