Toshiba Каталоги продукции: бытовые и полупромышленные кондиционеры (2018-2012 год) - часть 43

SMMS-i гарантирует точное поддержание комфортной температуры как летом в режиме охлаждения, так и зимой, работая на
обогрев. Система отлично работает даже в экстремальных условиях: обогрев при наружной температуре до -20°C и охлаждение,
когда на улице до +43°C.

Производительность

и надежность

Эффективное управление воздушным потоком

Комфорт круглый год

Инженеры корпорации Toshiba постарались оптимизировать расход воздуха
и его скорость, одновременно снизив уровень шума.
Усовершенствования в SMMS-i:

• Запатентованная конструкция рабочего колеса вентилятора с 4 лопастями

и увеличенным диаметром (740 мм)

• Новая конструкция защитной решетки вентилятора
• Мощный электродвигатель

Улучшенное управление воздушными потоками позволило повысить энергети-
ческую эффективность. Удалось также увеличить стандартное статическое давление
в случае, если наружные блоки установлены в помещении (на техническом этаже).

Исключительно низкий уровень шума

Шум  наружных  блоков  зависит  от  двух  факторов:  скорости  вращения
движущихся  компонентов,  а  также  их  конструкции  и  использованных
материалов.  Новое  инверторное  управление  двигателем  вентилятора

позволило снизить его скорость до всего лишь 60 об/мин. Кожухи

компрессоров и корпуса наружных блоков сконструированы так, чтобы
максимально поглощать шум компрессоров.

Функция  равномерного  распределения  нагрузки  между  компрессорами,
а  также  новая  конструкция  теплообменника  позволяют  системе  SMMS-i
большую  часть  времени  работать  при  невысокой  загрузке.  В  результате
уровень шума минимален.

17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38

100

150

200

250

300

время (ч/год)

температура на улице (ºС)

шумы (дБ)

автоматический

бесшумный режим

10 дБ (А)

SMMS-

Высокая производительность и экономичность при частичной загрузке

Коэффициенты COP и EER рассчитываются для номинальных усло-
вий, когда компрессоры загружены на 100%. Температура, совпада-
ющая с номинальной, бывает в российском климате лишь несколь-
ко дней в году, а большую часть времени VRF-система работает при
низкой или средней загрузке.

Поэтому  оптимальной  оказывается  не  система,  обладающая  мак-
симальной  производительностью  при  пиковой  тепловой  нагруз-
ке,  а  та,  что  эффективнее  всех  работает  при  частичной  загрузке
компрессоров.

Климатическая техника Toshiba приобрела известность и признание
потребителей благодаря высокой эффективности именно при час-
тичной загрузке. Три инвертора и три компрессора новой конструк-
ции в наружном блоке SMMS-i позволяют еще точнее контролиро-
вать загрузку системы и достичь еще большей эффективности.

30% 40% 50% 60% 70% 80%

90% 100%

EER

Для системы 14НР

В таблице показаны преимущества 3 инверторных компрессоров.

Вместо одного компрессора, работающего на максимальной скорости,

нагрузка равномерно распределяется между 3 компрессорами.

Общая производительность та же, а потребляемая мощность и износ

компрессоров ниже.

3 инверторных двухроторных компрессора
1 инверторный спиральный компрессор
1 инверторный + 2 спиральных компрессора с постоянной скоростью

На схеме - сравнение эффективности SMMS-i с другими системами.

Обратите внимание: хотя при 100% загрузке все системы имеют сходные значения

EER и COP, но только SMMS-i сохраняет высокую эффективность даже при 30%

загрузке, при которой другие системы вообще не могут работать!

Компрессоры

1 инвертор

2 с пост. скоростью

Загрузка

Компрессоры

3 инвертора

Высокоэффективные наружные блоки

Модель (MMY-)

Холодопро-

изводительность

Теплопро-

изводительность

Внешний вид

16 HP

AP1624HT8-E

45,0 кВт

50,0 кВт

24 HP

AP2424HT8-E

68,0 кВт

76,5 кВт

26 HP

AP2624HT8-E

73,0 кВт

81,5 кВт

28 HP

AP2824HT8-E

78,5 кВт

88,0 кВт

30 HP

AP3024HT8-E

85,0 кВт

95,0 кВт

32 HP

AP3224HT8-E

90,0 кВт

100,0 кВт

34 HP

AP3424HT8-E

96,0 кВт

108,0 кВт

36 HP

AP3624HT8-E

101,0 кВт

113,0 кВт

38 HP

AP3824HT8-E

106,5 кВт

119,5 кВт

40 HP

AP4024HT8-E

112,0 кВт

127 кВт

42 HP

AP4224HT8-E

118,0 кВт

132,0 кВт

44 HP

AP4424HT8-E

123,5 кВт

138,0 кВт

46 HP

AP4624HT8-E

130,0 кВт

145,0 кВт

48 HP

AP4824HT8-E

135,0 кВт

150,0 кВт

Стандартные наружные блоки

Модель (MMY-)

Холодопро-

изводительность

Теплопро-

изводительность

Внешний вид

5 HP

MAP0501HT8-E

14,0 кВт

16,0 кВт

6 HP

MAP0601HT8-E

16,0 кВт

18,0 кВт

8 HP

MAP0804HT8-E

22,4 кВт

25,0 кВт

10 HP

MAP1004HT8-E

28,0 кВт

31,5 кВт

12 HP

MAP1204HT8-E

33,5 кВт

37,5 кВт

14 HP

MAP1404HT8-E

40,0 кВт

45,0 кВт

16 HP

MAP1604HT8-E

45,0 кВт

50,0 кВт

18 HP

AP1814HT8-E

50,4 кВт

56,5 кВт

20 HP

AP2014HT8-E

56,0 кВт

63,0 кВт

22 HP

AP2214HT8-E

61,5 кВт

69,0 кВт

24 HP

AP2414HT8-E

68,0 кВт

76,5 кВт

26 HP

AP2614HT8-E

73,0 кВт

81,5 кВт

28 HP

AP2814HT8-E

78,5 кВт

88,0 кВт

30 HP

AP3014HT8-E

85,0 кВт

95,0 кВт

32 HP

AP3214HT8-E

90,0 кВт

100,0 кВт

34 HP

AP3414HT8-E

96,0 кВт

108,0 кВт

36 HP

AP3614HT8-E

101,0 кВт

113,0 кВт

38 HP

AP3814HT8-E

106,5 кВт

119,5 кВт

40 HP

AP4014HT8-E

112,0 кВт

127 кВт

42 HP

AP4214HT8-E

118,0 кВт

132,0 кВт

44 HP

AP4414HT8-E

123,5 кВт

138,0 кВт

46 HP

AP4614HT8-E

130,0 кВт

145,0 кВт

48 HP

AP4814HT8-E

135,0 кВт

150,0 кВт

Наружные блоки

•

Данные приведены для моделей 50 Гц. Данные моделей 60 Гц см. в технической документации.

•

Указаны приблизительные значения холодо- и теплопроизводительности.

•

Имеются также системы, работающие только на охлаждение.

Питание: 3 фазы, 50 Гц 400 В (380 ~ 415 В)

•

Скачки напряжения не должны превышать ±10%.

Номинальные условия: Охлаждение: температуры в помещении 27°C DB/19°C WB, температура на улице 35°C.

•

Обогрев: температура в помещении 20°C, температура на улице 7°C DB/6°C WB

•

Стандартная трасса состоит из магистральной трубы длиной 5 м и ответвления длиной 2,5 м с перепадом высот 0 м.

•

Макс. полная длина трассы равна сумме длин всех труб жидкостной или газовой линии

≥1010

≥10

≥500

≥1580

≥1230

≥10

≥500

≥1580

≥500

≥600

≥500

( ≥1000 )

≥500

≥600

≥500

( ≥1000 )

≥800

Пространство для монтажа и обслуживания

F - вид спереди

8 HP / 10 HP / 12HP

14 HP / 16 HP

SMMS-

Кол-во внутренних блоков

Стандартные наруж. блоки

Высокоэффективные наруж.

блоки

Макс. число внутренних блоков

5 HP

6 HP

8 HP

10 HP

12 HP

14 HP

16 HP

16 HP=8+8

18 HP=10+8

20 HP=10+10

22 HP=12+10

24 HP=12+12

24 HP=8+8+8

26 HP=16+10

26 HP=10+8+8

28 HP=16+12

28 HP=10+10+8

30 HP=16+14

30 HP=10+10+10

32 HP=16+16

32 HP=8+8+8+8

34 HP=12+12+10

34 HP=10+8+8+8

36 HP=12+12+12

36 HP=10+10+8+8

38 HP=16+12+10

38 HP=10+10+10+8

40 HP=16+12+12

40 HP=10+10+10+10

42 HP=16+14+12

42 HP=12+10+10+10

44 HP=16+16+12

44 HP=12+12+10+10

46 HP=16+16+14

46 HP=12+12+12+10

48 HP=16+16+16

48 HP=12+12+12+12

990

1800

1640

165

700

500

280

750

(A1) 700

(A1) 755

790*

(C6)

(C1)

(C2)

(C6)

(C5)

610

100

670

100

(A1) 920

(A1) 755

(D1)

(D2)

610

100

670

100

(A1)

(A1) 755

(D1)

(D2)

1800

1595

687

273

284

(220)*

(75)*

(A1) 700

990

(C6)

(C1)

(C2)

(C4)

(C5)

(C3)

(75)*

(C3)

(C4) 620

(A1) 920

1210

(A1) 755

780

790

1800

1595

687

221

284

(220)*

(C1)

(C2)

(C5)

(C6)

990

1800

1640

165

700

500

280

750

(A1) 700

(A1) 755

790*

(C6)

(C1)

(C2)

(C6)

(C5)

610

100

670

100

(A1) 920

(A1) 755

(D1)

(D2)

610

100

670

100

(A1)

(A1) 755

(D1)

(D2)

1800

1595

687

273

284

(220)*

(75)*

(A1) 700

990

(C6)

(C1)

(C2)

(C4)

(C5)

(C3)

(75)*

(C3)

(C4) 620

(A1) 920

1210

(A1) 755

780

790

1800

1595

687

221

284

(220)*

(C1)

(C2)

(C5)

(C6)

Модель: MMY-MAP0501, MAP0601

Модель: MMY-MAP1404, MAP1604

Модель: MMY-MAP0804, MAP1004, MAP1204

(A1) Между анкерными болтами
(C1) Подключение газовой трубы [A]
(C2) Подключение жидкостной трубы [В]
(C3) Колено трубы
(C4) Подключение балансировочной трубы Ø 9.5
(C5) Отверстие для подъема блока (2-60x150)
(C6) Прорезь в корпусе (4-15x20)
(D1) Крепящаяся к фундаменту секция нижней панели
(D2) Фундамент
*1 Рекомендованное место колена трубы
*2 С учетом опор

Модель

MAP0501T8

MAP0601T8

MAP0804

MAP1004

MAP1204

MAP1404

MAP1604

A Ø

15,9

22,2

28,6

B Ø

9,5

12,7

15,9

Технические характеристики наружных блоков SMMS-i

Охлаждение: температуры в помещении 27°C DB/19°C WB, температура на улице 35°C.
Обогрев: температура в помещении 20°C, температура на улице 7°C DB/6°C WB

** Отклонения напряжения от номинального не должны превышать ±10%.

SMMS-

Производительность в Л.С.
Модель

Тепловой насос

Только охлаждение

Тип наружного блока
Модели блоков

Тепловой насос

Только охлаждение

Холодопроизводительность *

Теплопроизводительность *
Питание **

Охлажд. Потребляемая мощность кВт

Электрические

EER

характеристики *

Обогрев Потребляемая мощность кВт

СОР

Масса блока

Тепловой насос

Только охлаждение

Компрессор

Мощность двигателя

кВт

Вентилятор

Мощность двигателя

кВт

Расход воздуха

/ч

Фреоновая трасса

Диаметр Газовая линия мм

магистр. Жидкост. линия мм

трубы

Уравнит. линия мм

Уровень звукового давления (охлаждение/обогрев)

дБ(А)

инверторный

3 фазы (4-жильный) — 50 Гц — 400 В (380 - 415 В)

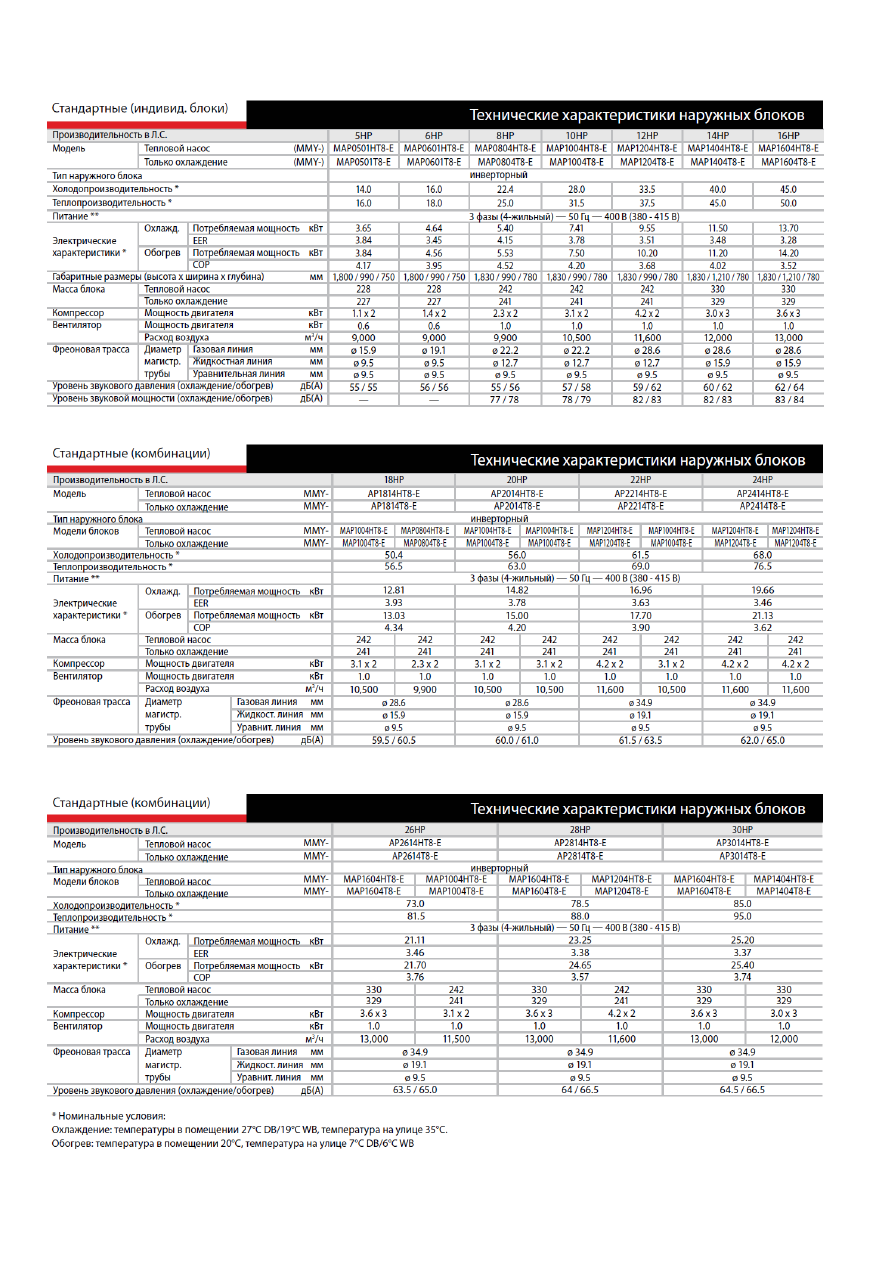

Технические характеристики наружных блоков

Стандартные (комбинации)

Производительность в Л.С.
Модель

Тепловой насос

Только охлаждение

Тип наружного блока
Модели блоков

Тепловой насос

Только охлаждение

Холодопроизводительность *
Теплопроизводительность *
Питание **

Охлажд. Потребляемая мощность кВт

Электрические

EER

характеристики *

Обогрев Потребляемая мощность кВт

СОР

Масса блока

Тепловой насос

Только охлаждение

Компрессор

Мощность двигателя

кВт

Вентилятор

Мощность двигателя

кВт

Расход воздуха

/ч

Фреоновая трасса

Диаметр Газовая линия мм

магистр. Жидкост. линия мм

трубы

Уравнит. линия мм

Уровень звукового давления (охлаждение/обогрев)

дБ(А)

инверторный

3 фазы (4-жильный) — 50 Гц — 400 В (380 - 415 В)

Технические характеристики наружных блоков

Стандартные (комбинации)

Производительность в Л.С.
Модель

Тепловой насос

Только охлаждение

Тип наружного блока
Модели блоков

Тепловой насос

Только охлаждение

Холодопроизводительность *

Теплопроизводительность *
Питание **

Охлажд. Потребляемая мощность кВт

Электрические

EER

характеристики *

Обогрев Потребляемая мощность кВт

СОР

Масса блока

Тепловой насос

Только охлаждение

Компрессор

Мощность двигателя

кВт

Вентилятор

Мощность двигателя

кВт

Расход воздуха

/ч

Фреоновая трасса

Диаметр Газовая линия мм

магистр. Жидкост. линия мм

трубы

Уравнит. линия мм

Уровень звукового давления (охлаждение/обогрев)

дБ(А)

инверторный

3 фазы (4-жильный) — 50 Гц — 400 В (380 - 415 В)

Технические характеристики наружных блоков

Стандартные (комбинации)

* Номинальные условия:
Охлаждение: температуры в помещении 27°C DB/19°C WB, температура на улице 35°C.
Обогрев: температура в помещении 20°C, температура на улице 7°C DB/6°C WB

** Отклонения напряжения от номинального не должны превышать ±10%.

** Отклонения напряжения от номинального не должны превышать ±10%.

SMMS-

Производительность в Л.С.
Модель

Тепловой насос

Только охлаждение

Тип наружного блока

Модели блоков

Тепловой насос

Только охлаждение

Холодопроизводительность *

Теплопроизводительность *
Питание **

Охлажд. Потребляемая мощность кВт

Электрические

EER

характеристики *

Обогрев Потребляемая мощность кВт

СОР

Масса блока

Тепловой насос

Только охлаждение

Компрессор

Мощность двигателя

кВт

Вентилятор

Мощность двигателя

кВт

Расход воздуха

/ч

Фреоновая трасса

Диаметр Газовая линия мм

магистр. Жидкост. линия мм

трубы

Уравнит. линия мм

Уровень звукового давления (охлаждение/обогрев)

дБ(А)

инверторный

3 фазы (4-жильный) — 50 Гц — 400 В (380 - 415 В)

Технические характеристики наружных блоков

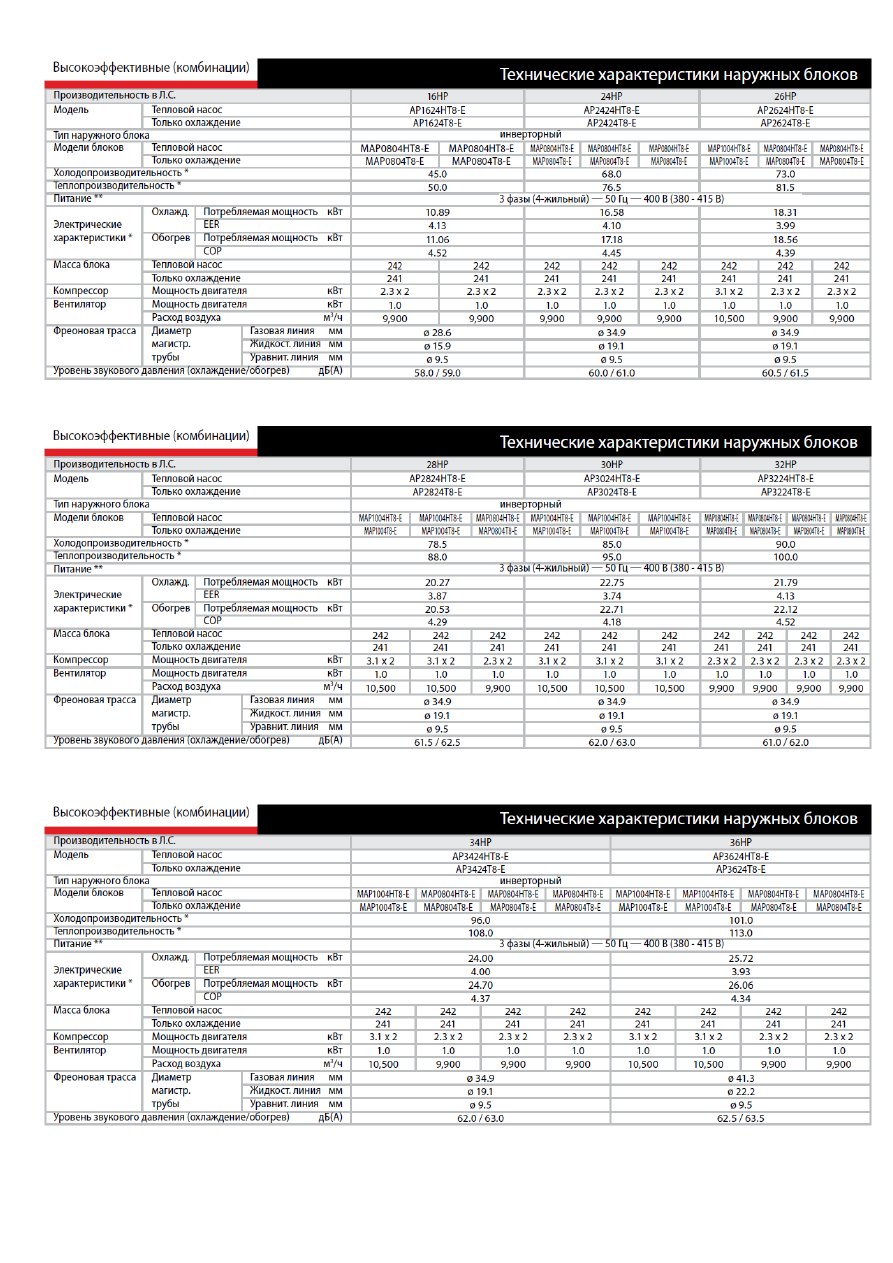

Высокоэффективные (комбинации)

Производительность в Л.С.
Модель

Тепловой насос

Только охлаждение

Тип наружного блока

Модели блоков

Тепловой насос

Только охлаждение

Холодопроизводительность *

Теплопроизводительность *
Питание **

Охлажд. Потребляемая мощность кВт

Электрические

EER

характеристики *

Обогрев Потребляемая мощность кВт

СОР

Масса блока

Тепловой насос

Только охлаждение

Компрессор

Мощность двигателя

кВт

Вентилятор

Мощность двигателя

кВт

Расход воздуха

/ч

Фреоновая трасса

Диаметр Газовая линия мм

магистр. Жидкост. линия мм

трубы

Уравнит. линия мм

Уровень звукового давления (охлаждение/обогрев)

дБ(А)

инверторный

3 фазы (4-жильный) — 50 Гц — 400 В (380 - 415 В)

Технические характеристики наружных блоков

Высокоэффективные (комбинации)

Производительность в Л.С.
Модель

Тепловой насос

Только охлаждение

Тип наружного блока

Модели блоков

Тепловой насос

Только охлаждение

Холодопроизводительность *

Теплопроизводительность *
Питание **

Охлажд. Потребляемая мощность кВт

Электрические

EER

характеристики *

Обогрев Потребляемая мощность кВт

СОР

Масса блока

Тепловой насос

Только охлаждение

Компрессор

Мощность двигателя

кВт

Вентилятор

Мощность двигателя

кВт

Расход воздуха

/ч

Фреоновая трасса

Диаметр Газовая линия мм

магистр. Жидкост. линия мм

трубы

Уравнит. линия мм

Уровень звукового давления (охлаждение/обогрев)

дБ(А)

инверторный

3 фазы (4-жильный) — 50 Гц — 400 В (380 - 415 В)

Технические характеристики наружных блоков

Высокоэффективные (комбинации)

** Отклонения напряжения от номинального не должны превышать ±10%.

Модельный ряд внутренних блоков

Кассетные 4-поточные

MMU-AP(...)2H

Кассетные

Компактные 4-поточные

MMU-AP(...)4MH-E

Кассетные

2-поточные

MMU-AP(...)2WH

Кассетные 1-поточные

MMU-AP(...)4YH/4SH-E

Плоские

MMD-AP(...)4SPH-E

Канальные

Стандартные

MMD-AP(...)4BH-E

Высоконапорные

MMD-AP(...)4H-E

Канальные со 100%

притоком воздуха

MMD-AP(...)1HFE

Тип

Потолочные

MMC-AP(...)4H-E

Консольные

В корпусе

MML-AP(...)4H-E

Колонные

MMF-AP(...)4H-E

Настенные

3 серия

MMK-AP(...)3H

Типоразмер, НР.

0,8

1,0

1,3

1,7

2,0

2,5

3,0

3,2

4,0

5,0

6,0

8,0

10,0

кВт

2,2

2,8

3,6

4,5

5,6

7,1

8,0

9,0

11,2

14,0

16,0

22,4

0,8

1,0

1,3

1,7

2,0

2,5

3,0

3,2

4,0

5,0

6,0

8,0

10,0

кВт

2,2

2,8

3,6

4,5

5,6

7,1

8,0

9,0

11,2

14,0

16,0

22,4

Скрытые

MML-AP(...)4BH-E

Двухпоточные

MML-AP(...)NH-E

Типоразмер, НР.

SMMS-

Модельный ряд внутренних блоков

Тип

Модель

Код

производит.

Холодопр.

(кВт)

Теплопр.

(кВт)

Консольные 2-поточные

MML-AP0074NH-E
MML-AP0094NH-E
MML-AP0124NH-E
MML-AP0154NH-E
MML-AP0184NH-E

0,80
1,00
1,25
1,70
2,00

2,20
2,80
3,60
4,50
5,60

2,50
3,20
4,00
5,00
6,30

Напольные в корпусе

MML-AP0074H-E

MML-AP0094H-E

MML-AP0124H-E

MML-AP0154H-E

MML-AP0184H-E

MML-AP0244H-E

0,80

1,00

1,25

1,70

2,00

2,50

2,20

2,80

3,60

4,50

5,60

7,10

2,50

3,20

4,00

5,00

6,30

8,00

Напольные для скрытой

установки

MML-AP0074BH-E

MML-AP0094BH-E

MML-AP0124BH-E

MML-AP0154BH-E

MML-AP0184BH-E

MML-AP0244BH-E

0,80

1,00

1,25

1,70

2,00

2,50

2,20

2,80

3,60

4,50

5,60

7,10

2,50

3,20

4,00

5,00

6,30

8,00

Напольные колонные

MMF-AP0154H-E

MMF-AP0184H-E

MMF-AP0244H-E

MMF-AP0274H-E

MMF-AP0364H-E

MMF-AP0484H-E

MMF-AP0564H-E

1,70

2,00

2,50

3,00

4,00

5,00

6,00

4,50

5,60

7,10

8,00

11,20

14,00

16,00

5,00

6,30

8,00

9,00

12,50

16,00

18,00

Канальные со 100%

притоком свежего воздуха MMD-AP0481HFE

MMD-AP0721HFE

MMD-AP0961HFE

5,00

8,00

10,00

14,00

22,40

28,00

8,90

13,90

17,40

Рекуператоры

VN-M150HE

VN-M250HE

VN-M350HE

VN-M500HE

VN-M650HE

VN-M800HE

VN-M1000HE

VN-M1500HE

VN-M2000HE

Расход воздуха (м

/ч)

150

250

350

500

650

800

1000

1500

2000

Рекуператоры + блоки

прямого испарения*

MMD-VN502HEXE

MMD-VN802HEXE

MMD-VN1002HEXE

500

800

1000

Рекуператоры + блоки

прямого испарения +

увлажнители*

MMD-VNK502HEXE

MMD-VNK802HEXE

MMD-VNK1002HEXE

500

800

1000

Дренажный насос

в сборе

TCB-DP31HEXE

Для моделей MMD-VN и MMD-VNK

Контроллер для

блока прямого

испарения

MM-DXC010

Комплект клапанов

для блока прямого

испарения

MM-DXV080

MM-DXV140

MM-DXV280

Тип

Модель

Код

производ..

Холодопр.

(кВт)

Теплопр.

(кВт)

4-поточные кассетные

MMU-AP0092H
MMU-AP0122H
MMU-AP0152H
MMU-AP0182H
MMU-AP0242H
MMU-AP0272H
MMU-AP0302H
MMU-AP0362H
MMU-AP0482H
MMU-AP0562H

1,00
1,25
1,70
2,00
2,50
3,00
3,20
4,00
5,00
6,00

2,80
3,60
4,50
5,60
7,10
8,00
9,00

11,20
14,00
16,00

3,20
4,00
5,00
6,30
8,00
9,00

10,00
12,50
16,00
18,00

Компактные 4-поточные

кассетные

MMU-AP0074MH-E
MMU-AP0094MH-E
MMU-AP0124MH-E
MMU-AP0154MH-E
MMU-AP0184MH-E

0,80
1,00
1,25
1,70
2,00

2,20
2,80
3,60
4,50
5,60

2,50
3,20
4,00
5,00
6,30

2-поточные кассетные

MMU-AP0072WH
MMU-AP0092WH
MMU-AP0122WH
MMU-AP0152WH
MMU-AP0182WH
MMU-AP0242WH
MMU-AP0272WH
MMU-AP0302WH
MMU-AP0362WH
MMU-AP0482WH
MMU-AP0562WH

0,80
1,00
1,25
1,70
2,00
2,50
3,00
3,20
4,00
5,00
6,00

2,20
2,80
3,60
4,50
5,60
7,10
8,00
9,00

11,20
14,00
16,00

2,50
3,20
4,00
5,00
6,30
8,00
9,00

10,00
12,50
16,00
18,00

1-поточные кассетные

MMU-AP0074YH-E
MMU-AP0094YH-E
MMU-AP0124YH-E
MMU-AP0154SH-E
MMU-AP0184SH-E
MMU-AP0244SH-E

0,80
1,00
1,25
1,70
2,00
2,50

2,20
2,80
3,60
4,50
5,60
7,10

2,50
3,20
4,00
5,00
6,30
8,00

Канальные (стандартные)

MMD-AP0074BH-E
MMD-AP0094BH-E
MMD-AP0124BH-E
MMD-AP0154BH-E
MMD-AP0184BH-E
MMD-AP0244BH-E
MMD-AP0274BH-E
MMD-AP0304BH-E
MMD-AP0364BH-E
MMD-AP0484BH-E
MMD-AP0564BH-E

0,80
1,00
1,25
1,70
2,00
2,50
3,00
3,20
4,00
5,00
6,00

2,20
2,80
3,60
4,50
5,60
7,10
8,00
9,00

11,20
14,00
16,00

2,50
3,20
4,00
5,00
6,30
8,00
9,00

10,00
12,50
16,00
18,00

Канальные

(высоконапорные)

MMD-AP0184H-E
MMD-AP0244H-E
MMD-AP0274H-E
MMD-AP0364H-E
MMD-AP0484H-E
MMD-AP0724H-E
MMD-AP0964H-E

2,00
2,50
3,00
4,00
5,00
8,00

10,00

5,60
7,10
8,00

11,20
14,00
22,40
28,00

6,30
8,00
9,00

12,50
16,00
25,00
31,50

Канальные (компактные)

MMD-AP0074SPH-E
MMD-AP0094SPH-E
MMD-AP0124SPH-E
MMD-AP0154SPH-E
MMD-AP0184SPH-E

0,80
1,00
1,25
1,70
2,00

2,20
2,80
3,60
4,50
5,60

2,50
3,20
4,00
5,00
6,30

Потолочные

MMC-AP0154H-E
MMC-AP0184H-E
MMC-AP0244H-E
MMC-AP0274H-E
MMC-AP0364H-E
MMC-AP0484H-E

1,70
2,00
2,50
3,00
4,00
5,00

4,50
5,60
7,10
8,00

11,20
14,00

5,00
6,30
8,00
9,00

12,50
16,00

Настенные

MMK-AP0073H-E

MMK-AP0093H-E

MMK-AP0123H-E

MMK-AP0153H-E

MMK-AP0183H-E

MMK-AP0243H-E

0,80

1,00

1,25

1,70

2,00

2,50

2,20

2,80

3,60

4,50

5,60

7,10

2,50

3,20

4,00

5,00

6,30

8,00

По поводу совместимости блоков MMD-VN с наружными блоками SMMS-i

проконсультируйтесь в представительстве Toshiba (info@toshibaaircon.ru)

или у дилера систем кондиционирования Toshiba.

Кассетные блоки

Кассетные блоки — оптимальное решение для офисов и зданий с подвесными потол-
ками. Кассеты Toshiba подходят по размеру к стандартной ячейке подвесного потолка.
Блоки кассетного типа могут раздавать воздух в 1, 2 или 4 направлениях. У 4-поточных
кассетных блоков можно выбрать оптимальный алгоритм раздачи воздуха, при этом
скорость и направление потоков будет регулироваться автоматически.

Проектировщик может выбрать также другие модели кассетных блоков: компактные

600x600мм, 1-поточные или новые исключительно тонкие 2-поточные.

Канальные блоки

В крупных зданиях для раздачи воздуха по помещениям часто используются
воздуховоды. Конструкторы Toshiba создали несколько типов канальных блоков
VRF-систем с разными характеристиками и областями применения.

•

Плоские канальные блоки оптимальны, если воздуховоды имеют небольшую
высоту и длину (например, в отелях).

•

Высоконапорные канальные блоки — если необходимо высокое статическое
давление (в очень больших помещениях).

•

Стандартные канальные блоки отлично подходят для офисных зданий.

•

Блоки со 100% притоком свежего воздуха позволяют не только охладить
помещения, но и управлять подачей свежего
воздуха по системе воздуховодов.

Диагональное качание

Стандартное качание

Круговое качание

На рисунках:

Алгоритмы раздачи воздуха в 4-поточном блоке

Внутренние блоки

SMMS-

Настенные и подпотолочные блоки

Наилучший выбор для помещений без подвесного потолка. Блоки отлично подходят
для помещений, где уже установлены радиаторы отопления.

Настенные блоки для SMMS-i имеют такой же современный стильный дизайн,
как и бытовые сплит-системы Toshiba. Они практически бесшумны, оснащены воз-
душными фильтрами и позволяют точно контролировать воздушный поток.

Консольные и колонные блоки

Блоки консольного типа обычно размещают на полу у стены или под подоконником.
Toshiba выпускает три разновидности таких блоков:

• Бескорпусные, у которых консоль скрыта за декоративной панелью и практически

незаметна в интерьере.

• Классические консоли в корпусе, которые напоминают обычные радиаторы

и устанавливаются возле стены.

• Двухпоточные консоли – уникальная разработка Toshiba с равномерным распре

делением воздуха по 2 направлением, функцией обогрева пола, встроенной пане-
лью управления с дисплеем и воздушным фильтром IAQ.

Колонные блоки – высокие узкие агрегаты, которые можно разместить практически
в любом месте комнаты. Колонный блок способен изменять направление выходя-
щего воздуха “вправо-влево”, что позволяет установить его в углу помещения (осо-
бенно удобно для ресторанов).

Toshiba

предлагает

широкий

выбор

внутренних блоков для SMMS-i, что позволяет
проектировщику

владельцу

здания

выбрать систему с оптимальным дизайном
и производительностью.

автокачание

Особенности

•

Новые 4-поточные кассеты компактны
и незаметны, поэтому абсолютно не
нарушат дизайн помещения.

•

Потолочная  панель  новой  конструк-
ции  позволяет  равномерно  распре-
делять воздух и обеспечивает полный
комфорт.  Кассетные  блоки  оптималь-
ны для офисных зданий с небольшими
помещениями.

•

Индивидуальное управление воздуш-
ными заслонками для максимально-
го комфорта. Три режима качания за-
слонок: стандартное, диагональное
и круговое.

Преимущества

• Две модификации жалюзи, распре-

деляющих воздух: обычные и широ-
кие. Регулируйте воздушный поток по
своему желанию.

• Легкий кассетный внутренний блок

монтируется быстро и просто.

• Встроенный дренажный насос (подъ

ем конденсата до 850 мм)

• Самоочищающийся теплообменник

снабжен полимерным покрытием
с ионами серебра, уничтожающими
бактерии в водосливной емкости, что
облегчает обслуживание блока.

4-поточные кассетные блоки

Технические характеристики

Внутренний блок – (доп. характеристики)

MMU-

AP0092H

AP0122H

AP0152H

AP0182H

AP0242H

AP0272H

AP0302H

AP0362H

AP0482H

AP0562H

Расход воздуха (макс/мин)

/ч

800/680

930/790

1050/800

1290/800

1320/850 1970/1070 2130/1130 2130/1230

Расход воздуха (макс/мин)

л/с

222/188

258/219

291/222

357/222

366/235

546/296

590/313

590/341

Уровень звукового давления (макс/сред/мин)

дБ(А)

30/29/27

31/29/27

32/29/27

35/31/28

38/33/30

43/38/32

46/38/33

46/40/33

Уровень звуковой мощности (макс/сред/мин)

дБ(А)

45/44/42

46/44/42

47/44/42

50/46/43

53/48/45

58/53/47

61/53/48

61/55/48

Размеры (ВхШхГ)

мм

256 × 840 × 840

319 × 840 × 840

Масса

кг

Размеры панели (ВхШхГ)

мм

30 × 950 × 950

Вес панели

кг

Воздушный фильтр

Стандартный фильтр входит в комплект (длит. срока службы)

Диаметр трассы (газ - жидкость)

3/8” – 1/4”

1/2” – 1/4”

5/8” – 3/8”

Диаметр дренажа

мм

Питание

В-фаз-Гц

220/240-1-50

Внутренний блок – (осн. характеристики)

MMU-

AP0092H

AP0122H

AP0152H

AP0182H

AP0242H

AP0272H

AP0302H

AP0362H

AP0482H

AP0562H

Холодопроизводительность

кВт

2,8

3,6

4,5

5,6

7,1

8,0

9,0

11,2

14,0

16,0

Теплопроизводительность

кВт

3,2

4,0

5,0

6,3

8,0

9,0

10,0

12,5

16,0

18,0

Потребляемая мощность

кВт

0,021

0,023

0,026

0,036

0,043

0,088

0,112

Рабочий ток

0,23

0,27

0,29

0,38

0,43

0,73

0,88

Пусковой ток

0,30

0,33

0,36

0,42

0,59

0,87

1,23

1,26

MMU-AP

∗∗∗

RBC-U31PG(W)-E

RBC-U31PGS(WS)-E

RBC-U31PGS(W)-E

• Стандартная трасса состоит из магистральной трубы длиной 5 м и ответвления длиной 2,5 м с перепадом высот 0 м.
• Реальный уровень шума может превышать указанное значение из-за внешних шумов, создаваемых другими источниками.

RBC-AX31U(W)-E
RBC-AX31U(WS)-E

RBC-AMS51E-EN

RBC-AMS41E

SMMS-

Размеры

TCB-FF101URE2

TCB-GFC1602UE

Камера притока свежего

воздуха

RBC-U31PG(W)-E

RBC-U31PGS(W)-E

RBC-U31PGS(WS)-E

TCB-SP1602UE

Аксессуары

(A1) Высота подвесного болта

(A2) Панель внешнего вывода

(A3) Размеры отверстия в потолке

(A4) Подвесные болты M10 или W3/8 (не вх. в комплект)

(C1) Подключение фреоновой трассы (газовая линия)

(C2) Подключение фреоновой трассы (жидкостная

линия)

(C3) Электрическое подключение

(C4) Подключение дренажа

(D1) Нижняя поверхность потолка

(D2) Съемная стенка для притока свежего воздуха

(D3) Квадратная съемная стенка для отводного

воздуховода

(D5) Потолочная панель (продается отдельно)

(D6) Электрический блок

(D7) Воздуховыпускное отверстие

(D8) Смотровое отверстие

(S) Пространство для установки и обслуживания

Комплект для изменения

направления подачи воздуха

TCB-BC1602UE

Фланец для подачи

свежего воздуха

Камера фильтров и притока

свежего воздуха

Прокладка, регулирующая

высоту

Потолочная панель

TCB-GB1602UE

Подъем дренажа

Вид с точки Z

од

ем

од

ем

(аналогично сзади)

(размеры: мм)

(S)

MMU-AP

∗∗∗

4MH-E

Технические характеристики

Внутренний блок – (осн. характеристики)

MMU-

AP0074MH-E

AP0094MH-E

AP0124MH-E

AP0154MH-E

AP0184MH-E

Холодопроизводительность

кВт

2,2

2,8

3,6

4,5

5,6

Теплопроизводительность

кВт

2,5

3,2

4,0

5,0

6,3

Потребляемая мощность

кВт

0,034

0,036

0,038

0,041

0,052

Рабочий ток

0,28

0,30

0,31

0,34

0,42

Пусковой ток

0,49

0,52

0,54

0,59

0,73

Внутренний блок – (доп. характеристики)

MMU-

AP0074MH-E

AP0094MH-E

AP0124MH-E

AP0154MH-E

AP0184MH-E

Расход воздуха (макс/мин)

/ч

552/378

570/378

594/402

660/468

762/522

Расход воздуха (макс/мин)

л/с

153/105

158/105

165/112

183/130

211/145

Уровень звукового давления (макс/сред/мин)

дБ(А)

36/32/28

37/33/28

37/33/29

40/35/30

44/39/34

Уровень звуковой мощности (макс/сред/мин)

дБ(А)

51/47/43

52/48/43

52/48/44

55/50/45

59/54/49

Размеры (ВхШхГ)

мм

268 × 575 × 575

Масса

кг

Размеры панели (ВхШхГ)

мм

27 × 700 × 700

Вес панели

кг

Диаметр трассы (газ - жидкость)

3/8” – 1/4”

1/2” – 1/4”

Диаметр дренажа

мм

Питание

В-фаз-Гц

220/240-1-50

Особенности

• Компактная 4-поточная кассета со

ответствует по размерам стандарт-
ной ячейке подвесного потолка

600х600 мм,

поэтому блок легко уста-

навливать и удобно обслуживать.

• Когда блок выключен, жалюзи

распола-гаются в одной плоскости
с потолком и кондиционер абсолютно
не портит интерьер помещения.

• Специальная конструкция компакт

ного кассетного блока предотвраща-
ет загрязнение потолка и появление
сквозняков.

• Блок допускает подмес свежего улич

ного воздуха (отверстие для воздухо-
вода диаметром 100 мм).

Преимущества

•

Небольшие габариты позволяют
установить блок даже при минималь-
ном пространстве за подвесным
потолком.

•

Все типоразмеры имеют одинаковые
размеры, поэтому при установке не-
скольких блоков потолок выглядит
аккуратно.

•

Специальный  «регулировочный  кар-
ман»  значительно  облегчает  точную
регулировку  блока  по  высоте  после
установки.

•

Встроенный

дренажный

насос

(

подъем конденсата до 627 мм)

•

Удобное управление: беспроводной
инфракрасный пульт TCB-AX21E2 с вы-
носным приемником сигналов.

Компактные 4-поточные кассетные блоки

TCB-AX21E2

RBC-AMS51E

RBC-AMS41E

RBC-UM11PG(W)-E

•

Стандартная трасса состоит из магистральной трубы длиной 5 м и ответвления длиной 2,5 м с перепадом высот 0 м.

•

Реальный уровень шума может превышать указанное значение из-за внешних шумов, создаваемых другими источниками.

SMMS-

Аксессуары

TCB-FF101URE2

RBC-UM11PG(W)-E

(размеры: мм)

Размеры

(A1) Панель внешнего вывода

(A2) Размеры отверстия в потолке

(A3) Габаритные размеры

(A4) Высота подвесного болта

(A5) Подвесные болты M10 или W3/8 (не вх. в комплект)

(C1) Подключение фреоновой трассы (газовая линия)

(C2) Подключение фреоновой трассы (жидкостная линия)

(C3) Электрическое подключение

(C4) Подключение дренажа

(D1) Нижняя поверхность потолка

(D2) Съемная стенка для притока свежего воздуха

(D3) Квадратная съемная стенка для отводного

воздуховода

(D5) Потолочная панель (продается отдельно)

(D6) Электрический блок

(D7) Стена

(D8) Смотровое отверстие

(D9) Внутр. блок

(S) Пространство для установки и обслуживания

Фланец для подачи свежего воздуха

Потолочная панель

Подъем дренажа

од

ем

од

ем

(S)

содержание .. 41 42 43 44 ..
