Toshiba Каталоги продукции: бытовые и полупромышленные кондиционеры (2018-2012 год) - часть 45

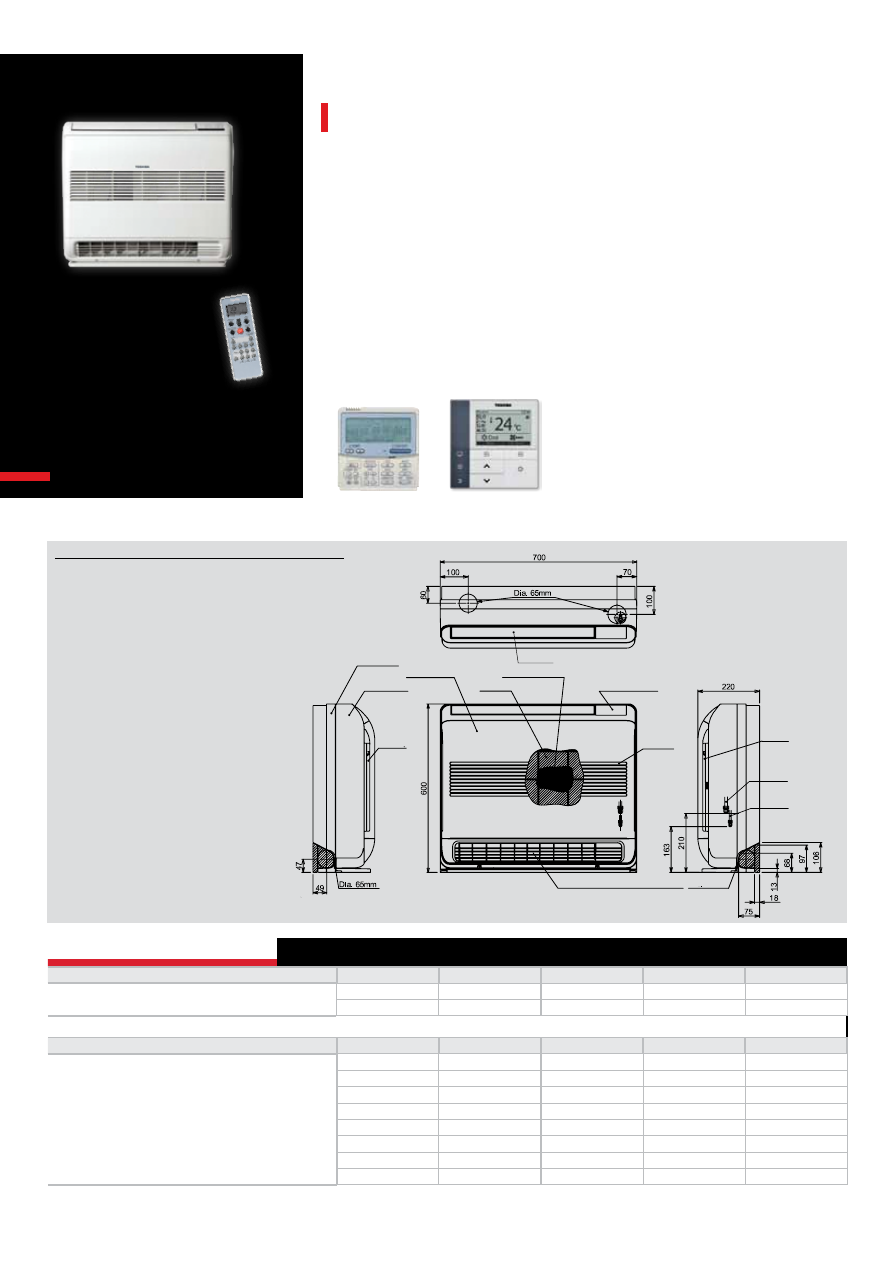

Размеры

А. Вертикальная заслонка (подача воздуха сверху)

Б. Задняя стенка корпуса

В. Лицевая панель

Г. Вход воздуха

Д. Воздухозаборная решетка

Е. Воздушный фильтр

Ж. Теплообменник

И. Дисплей и панель управления

К. Вход воздуха

Л. Воздушная заслонка (подача воздуха снизу)

М. Отверстие диаметром 65 мм

Н. Вход воздуха

П. Подключение трассы (газовая линия)

Р. Подключение трассы (жидкостная линия).

MML-AP

∗∗∗

NH-E

(размеры: мм)

Особенности

• Консольный блок монтируется на пол

или  на  стену  возле  пола  под  окном.
Два  воздушных  потока,  выходящие
из  верхней  и  нижней  частей  блока,
обеспечивают комфорт как в режиме
охлаждения, так и обогрева.

• Уникальная разработка Toshiba – ре

жим подогрева пола. Теплый воздух
подается из нижней части консольно-
го блока и равномерно распределяет-
ся по комнате.

Преимущества

• Компактный блок высотой 60 см лег

ко помещается под окном. Глубина
всего 20 см, поэтому при установке
у стены блок практически не выступа-
ет наружу.

• Воздушный фильтр IAQ очищает поме

щение от пыли, неприятных запахов,
дыма, бактерий и вирусов.

• Комфортное и точное распределе

ние  воздуха:  два  регулируемых  пото-
ка,  5  скоростей  вентилятора  +  авто-
матический  выбор  скорости,  качание
заслонки (Swing)

• Встроенная панель управления с цвет

ным экраном регулируемой яркости.
Функция «защиты от детей».

Консольные двухпоточные блоки

Технические характеристики

Внутренний блок – (осн. характеристики)

MML-

AP0074NH-E

AP0094NH-E

AP0124NH-E

AP0154NH-E

AP0184NH-E

Холодопроизводительность

кВт

2,2

2,8

3,6

4,5

5,6

Теплопроизводительность

кВт

2,5

3,2

4,0

5,0

6,3

Внутренний блок – (доп. характеристики)

MML-

AP0074NH-E

AP0094NH-E

AP0124NH-E

AP0154NH-E

AP0184NH-E

Расход воздуха (макс/мин)

/ч

510/282

552/324

624/384

726/426

Уровень звукового давления (макс/сред/мин)

дБ(А)

38/26

40/29

43/31

47/34

Уровень звуковой мощности (макс/сред/мин)

дБ(А)

53/41

55/44

58/46

62/49

Размеры (ВхШхГ)

мм

600x700x220

Масса

кг

Диаметр трассы (газ - жидкость)

3/8” - 1/4”

1/2” - 1/4”

Диаметр дренажа

мм

Питание

В-фаз-Гц

220/240-1-50

• Стандартная трасса состоит из магистральной трубы длиной 5 м и ответвления длиной 2,5 м с перепадом высот 0 м.
• Реальный уровень шума может превышать указанное значение из-за внешних шумов, создаваемых другими источниками.

RBC-AMS51E

RBC-AMS41E

SMMS-

Новинка 2011 года - фильтр Toshiba IAQ

Новый воздушный фильтр IAQ - результат исследований лабораторий Toshiba
в области улучшения качества воздуха.

•

Антибактериальная защита: уничтожает до 99,9% бактерий

•

Защита от плесени: предотсвращает появление плесени и грибка.

•

Дезактивирует вирусы, в том числе вирус птичьего гриппа (H5N1)

•

Дезодорирует воздух: очищает воздух от неприятных запахов, дыма, аммиака и прочих вредных веществ.

Опыт, накопленный при создании предыдущих очищающих воздух устройств, позволил Toshiba создать фильтр, крайне
эффективно очищающий воздух без снижения воздушного потока. Фильтр легко восстанавливается – просто промойте его
в воде и поместите на прямой солнечный свет на 3-4 часа для фотокаталитической регенерации. Срок службы 2 года.

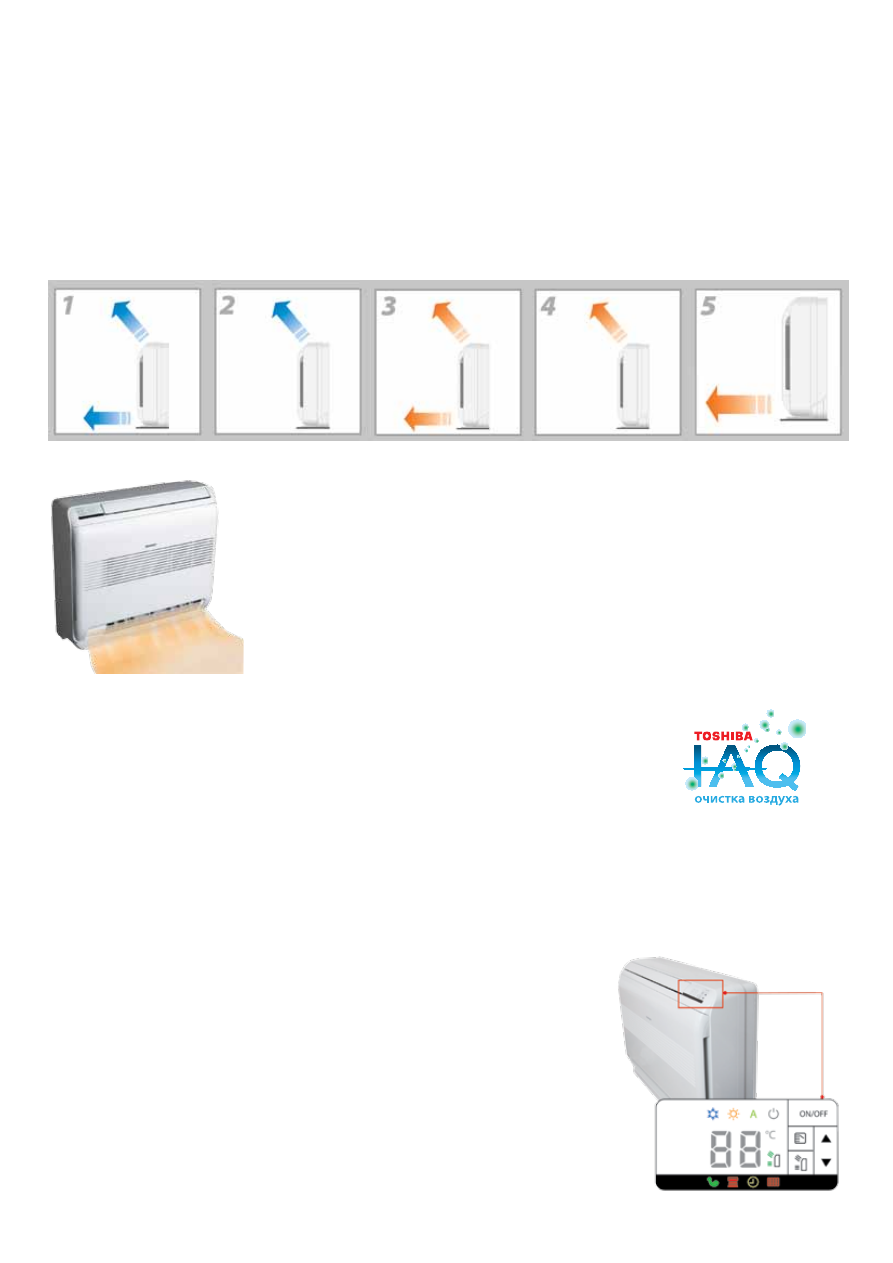

Двухпоточная система подачи воздуха обеспечивает полный комфорт

Вы можете выбирать самое комфортное для вас распределение прохладного или нагретого воздуха, который может подаваться
из двухпоточного консольного блока VRF-системы сверху или снизу. Оригинальная разработка Toshiba – подача теплого воздуха
снизу, непосредственно вдоль пола.
Можно установить выбрать одну из пяти скоростей вентилятора или автоматическое регулирование скорости, фиксированное
положение воздухораспределительных жалюзи или включить функцию Swing – и жалюзи будут покачиваться, равномерно
распределяя воздух. В результате новый консольный внутренний блок Toshiba обеспечивает идеальный комфорт, независимо
от температуры на улице.

Режим обогрева пола

Уютно и тепло, как у камина - вот что Вы почувствуете, благодаря инновационной функции обогрева
пола. Теплый воздух подается из нижней части консольного блока и равномерно распределяется
по комнате, поддерживая комфорт и хорошее самочувствие. Режим легко и быстро включается
нажатием одной кнопки на пульте ДУ.

Установка на пол или на стену возле пола

Простой монтаж, не нужно снимать плинтус. Консольный блок имеет легкосъемную

перфорированную секцию корпуса, которая позволяет расположить его точно вплотную
к стене. Двухпоточный консольный внутренний блок можно закрепить как на полу, так
и на стене возле пола, а также “спрятать” в декоративный корпус.

Удобное управление

Удобная интеллектуальная панель управления встроена в консольный блок VRF
Toshiba. Основные функции включаются и отображаются на ЖК-экране. Активные
функции изображаются на экране цветными значками.

Снижение яркости

Яркость цветного экрана кондиционера можно отрегулировать,

при этом экран станет менее ярким, а кондиционер продолжит работать по-
прежнему. Это особенно полезно, если блок установлен в спальне: экран не будет
ярко светиться в темной комнате.

Защита от детей:

Сенсорный экран можно защитить от случайных нажатий кнопок.

Блокировка легко отменяется – надо лишь нажать определенную последовательность
клавиш. Если в режиме защиты от детей кто-то нажал на кнопку, раздастся звуковой
сигнал, но блок не отреагирует на нажатую кнопку.

MMD-AP

∗∗∗

HFE

Допустимые наружные блоки

MMY-MAPXXXXT8

MMY-MAPXXXXHT8

* Наружные блоки систем с режимами охлаждения или

обогрева

Технические характеристики

Внутренний блок – (осн. характеристики)

MMD

AP0481HFE

AP0721HFE

AP0961HFE

Холодопроизводительность

кВт

14,0

22,4

28,0

Теплопроизводительность

кВт

8,9

13,9

17,4

Потребляемая мощность

кВт

0,28

0,45

0,52

Коэффициент мощности

Рабочий ток

1,43

2,52

2,73

Пусковой ток

3,5

7,0

Внутренний блок – (доп. характеристики)

MMD

AP0481HFE

AP0721HFE

AP0961HFE

Расход воздуха

/ч

1080

1680

2100

Уровень шума (макс/сред/мин)

дБ(А)

45/43/41

46/45/44

Уровень звуковой мощности (макс/сред/мин)

дБ(А)

60/58/56

61/60/59

Размеры (ВхШхГ)

мм

492 × 892 × 1262

492 × 1392 × 1262

Масса

кг

144

Воздушный фильтр

Аксессуары, не входящие в комплект поставки

Внешнее статическое давление

Па

170(мин)/210(заводская

установка)/230(макс)

140(мин)/165(заводская

установка)/180(макс)

160(мин)/190(заводская

установка)/205(макс)

Диаметр трассы (газ - жидкость)

5/8” - 3/8”

7/8” - 1/2”

Диаметр дренажа

мм

Допустимая температура - охлаждение

°C

5 ~ 43 °C

Допустимая температура - обогрев

°C

–5 ~ 43 °C

Питание

В-фаз-Гц

220/240-1-50

Преимущества

• Предварительное охлаждение и по

догрев воздуха.

• Небольшие размеры блока.

• Подключение к линии TCC-Link.

• Внешнее статич. давление до 230 Па.

Режимы работы

• Если блок работает на охлаждение,

и температура на улице ниже (T+3)°C,
где T - заданная температура, он авто-
матически переходит в режим венти-
ляции. Если на улице холоднее +19°C,
блок работает в режиме вентиляции
независимо от заданной температуры.

• Если блок работает на обогрев, и тем

пература  наружного  воздуха  выше
(T-3)°C,  где T  -  заданная  температура,
он  автоматическипереходит  в  режим
вентиляции.  Если  температура  улич-
ного воздуха выше +15°C, блок рабо-
тает  в  режиме  вентиляции  независи-
мо от заданной температуры.

Особенности

• Блок позволяет подавать в здание

свежий воздух с улицы и контролиро-
вать температуру приточного воздуха.

• Это идеальное решение для школ,

больниц, офисов, где необходим при-
ток свежего воздуха в ограниченном
количестве, но отсутствует отдельная
система приточной вентиляции.

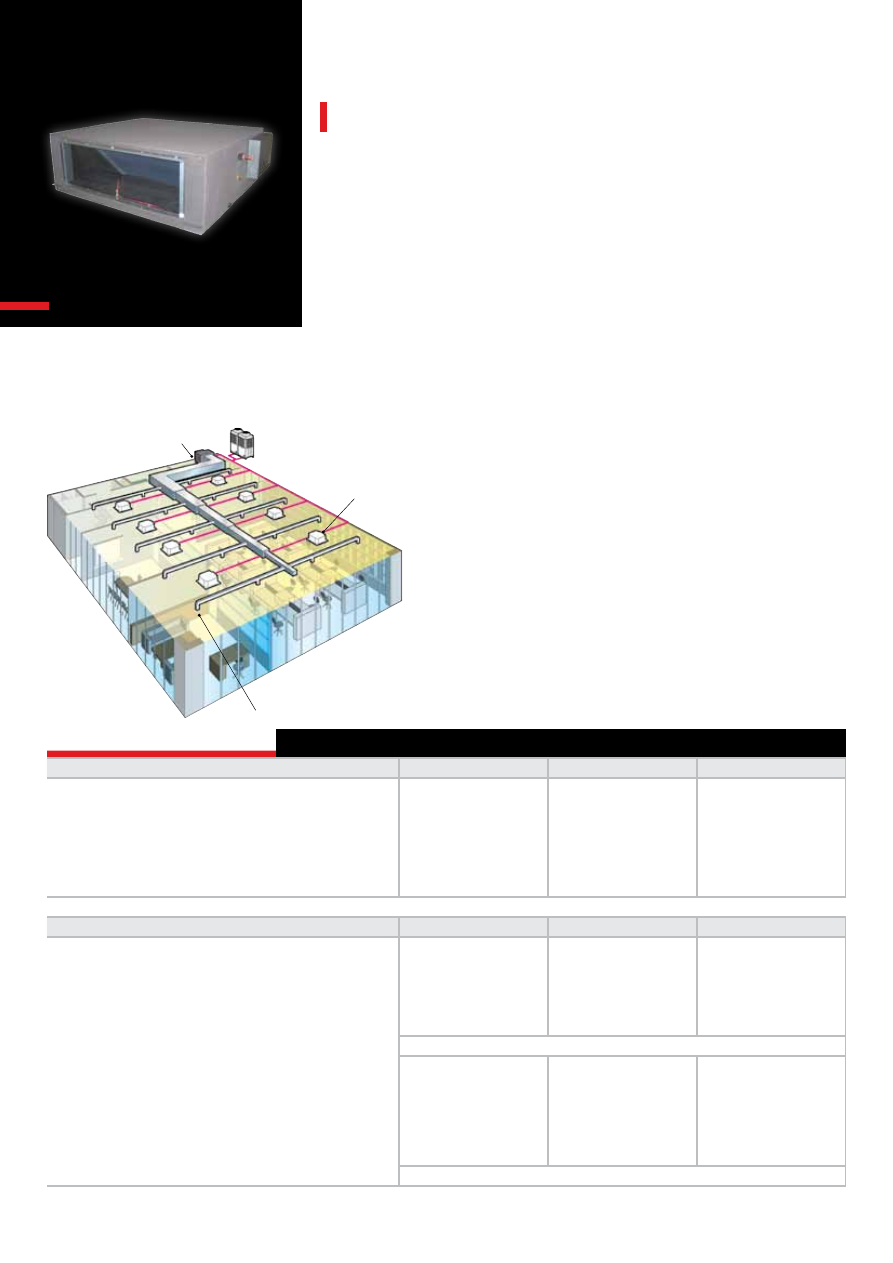

Канальный блок со 100% притоком свежего воздуха

Канальный блок

со 100% притоком

свежего воздуха

Наружный блок

двухтрубной VRF

Внутр. блок

Свежий воздух

SMMS-

Аксессуары

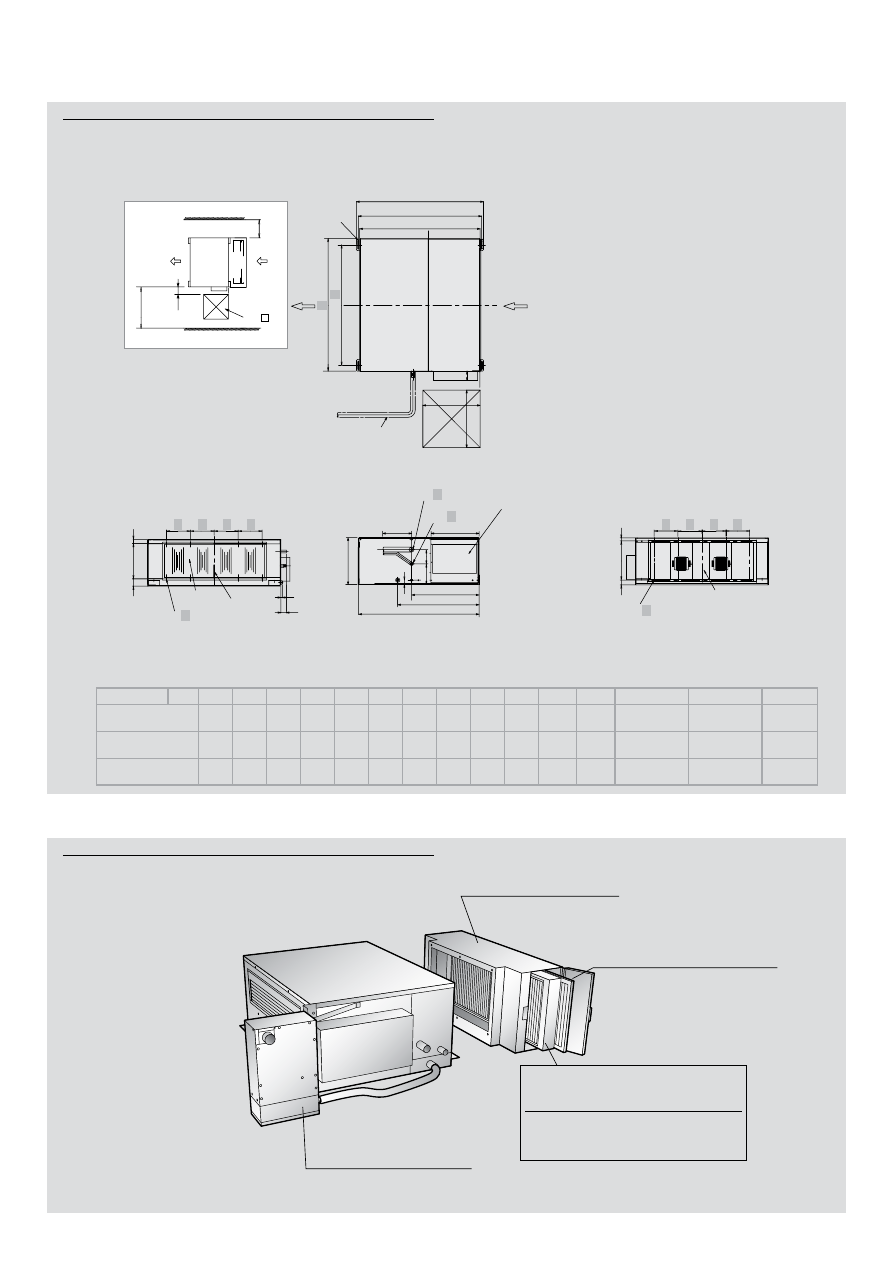

Размеры

(D2) 600

>1000

> 20

0 (D3)

(D3)

(D4)

(A1) 1288

(A2) (P)

1328

100

(A1)

1262

(D2)

600

(C6)

(C5) ( K )

(C3)

(C1) ( M )

(C2) ( N )

850

704

528.5

406

150

(D6)

(D1)

(C7)

1262

(C4)

( L )

145.5

(размеры: мм)

Предфильтр длительного

использования

TCB-FCY51DFE

TCB-FCY100DE

TCB-UFM3DE, TCB-UFM4D-1E

TCB-DP32DFE

(A1) Высота подвесного болта

(A2) Прорезь для подвесного болта

(C1) Подключение фреоновой трассы (газовая

линия)

(C2) Подключение фреоновой трассы

(жидкостная линия)

(C3) Выпускное отверстие

(C4) Датчик температуры

(C5) Фланец для подключения на выпускном

отверстии (аксессуар для основной секции

блока)

(C6) Пример трассы, продолженной на месте

установки блока

(C7) Фланец для подключения на входном

отверстии (аксессуар для основной секции

блока)

(D1) Всасывающий канал

(D2) Смотровое отверстие

(D3) Пространство для обслуживания

(D4) Канальный блок со 100% притоком свежего

воздуха

(S) Пространство для установки и обслуживания

Модель

MMD-

AP0961HFE

1392

1260

250

10-M6

22.2 пайка

12.7

вальцовочное

12 x 40

AP0721HFE

1392

1260

250

10-M6

22.2 пайка

12.7

вальцовочное

12 x 92

AP0481HFE

892

810

215

107.5

215

250

8-M6

6-M6

15.9

вальцовочное

9.5

вальцовочное

12 x 92

(S)

Камера фильтров

TCB-PF3DE

TCB-PF4D-1E

Фильтр класса 65

Фильтр класса 90

TCB-UFH7DE, TCB-UFH8D-1E

Дренажная помпа

Преимущества

•

9 типоразмеров, расход воздуха
от 110 до 2000 м

/час).

•

Приток свежего воздуха по воздухо-
водам, особенно необходимый для
помещений без окон.

•

Кондиционеры и воздухо-воздушные
теплообменники

интегрируются

в единую систему и управляются по
общему протоколу TCC-LINK.

•

Автоматическое  переключение  в
наиболее  эффективный  режим:  в  за-
висимости  от  условий  агрегат  рабо-
тает как теплообменник или осущест-
вляет обычную вентиляцию.

• Свободное охлаждение: теплообмен-

ник способен охлаждать воздух в по-
мещении  за  счет  холодного  улично-
го  воздуха  (если  на  улице  прохлад-
нее,  чем  в  помещении).  Свободное
охлаждение  возможно  только  если
теплообменник  подключен  к  систе-
ме SMMS-i.

•

Теплообменник легко смонтировать
и обслуживать. Он может быть уста-
новлен как горизонтально, так и вер-
тикально.

Особенности

•

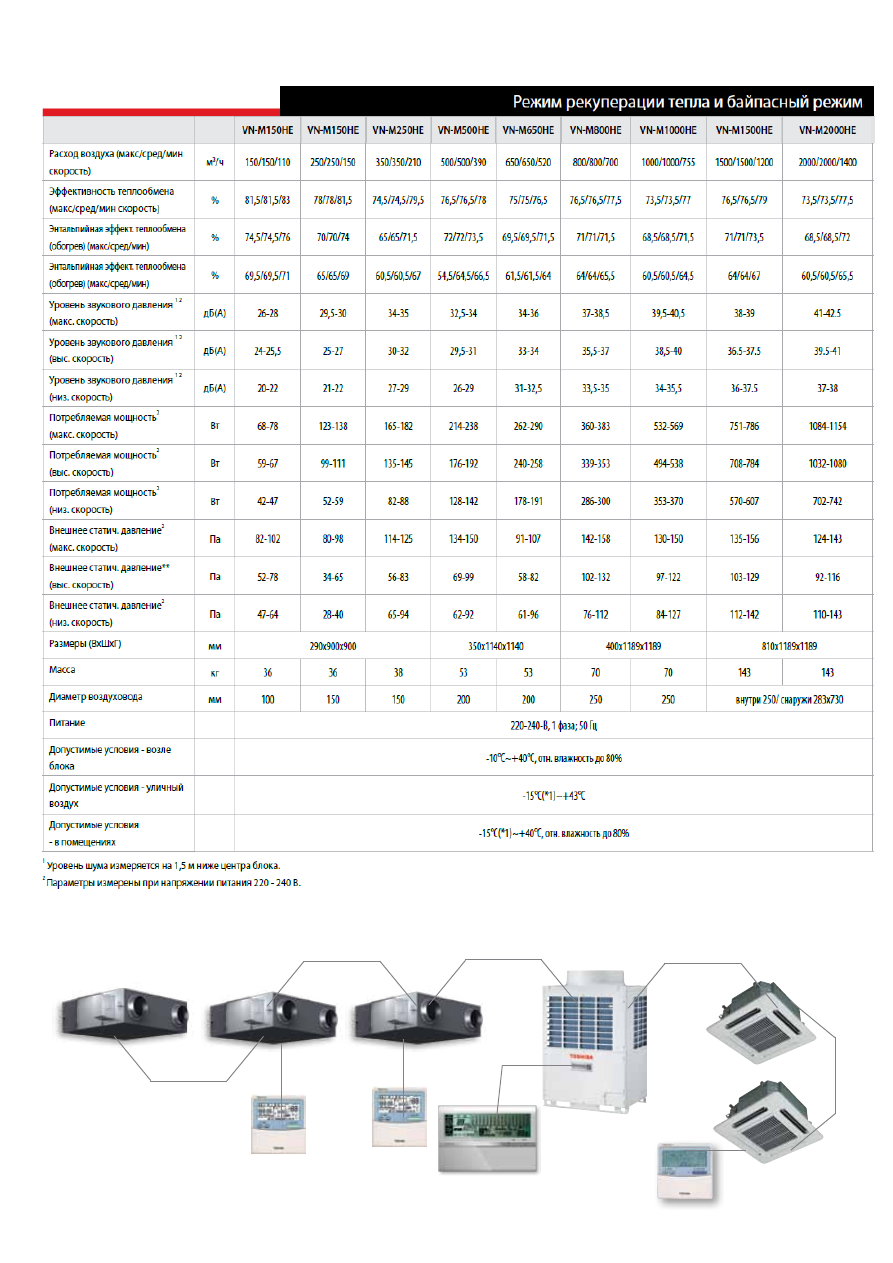

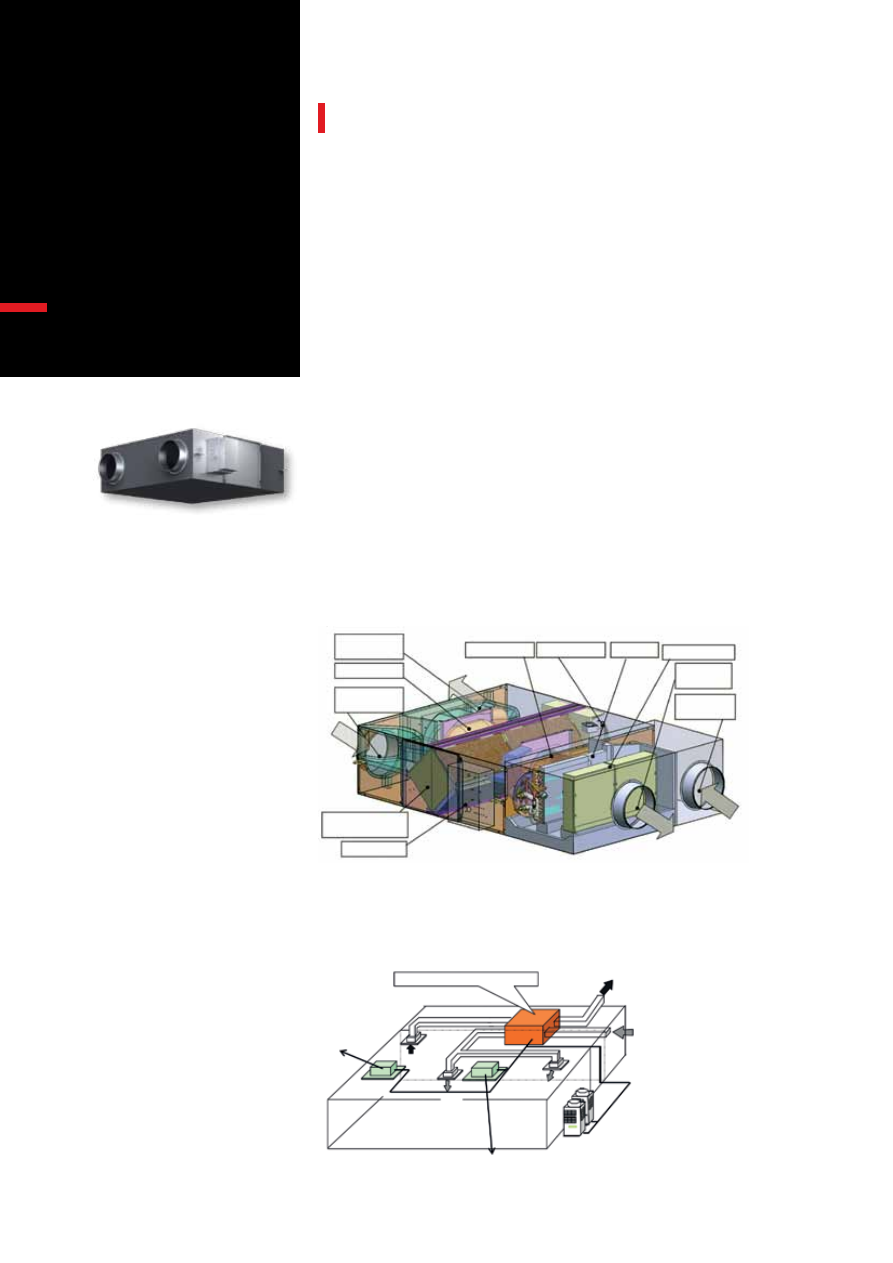

Воздухо-воздушные теплообменники
совместимы с VRF и полупромышлен-
ными системами кондиционирова-
ния Toshiba.

•

Они  используют  отработанный  воз-
дух  для  охлаждения  или  нагрева
приточного  воздуха,  снижая  таким
образом  необходимую  производи-
тельность  системы кондиционирова-
ния в целом.

•

Toshiba  предлагает  широкий  ассор-
тимент  электрических  нагревателей,
а  также  устройства  управления,  по-
зволяющие  интегрировать  полупро-
мышленные  кондиционеры  и  вну-
тренние блоки VRF в единую систему
и централизованно управлять ими.

Воздухо-воздушные теплообменники

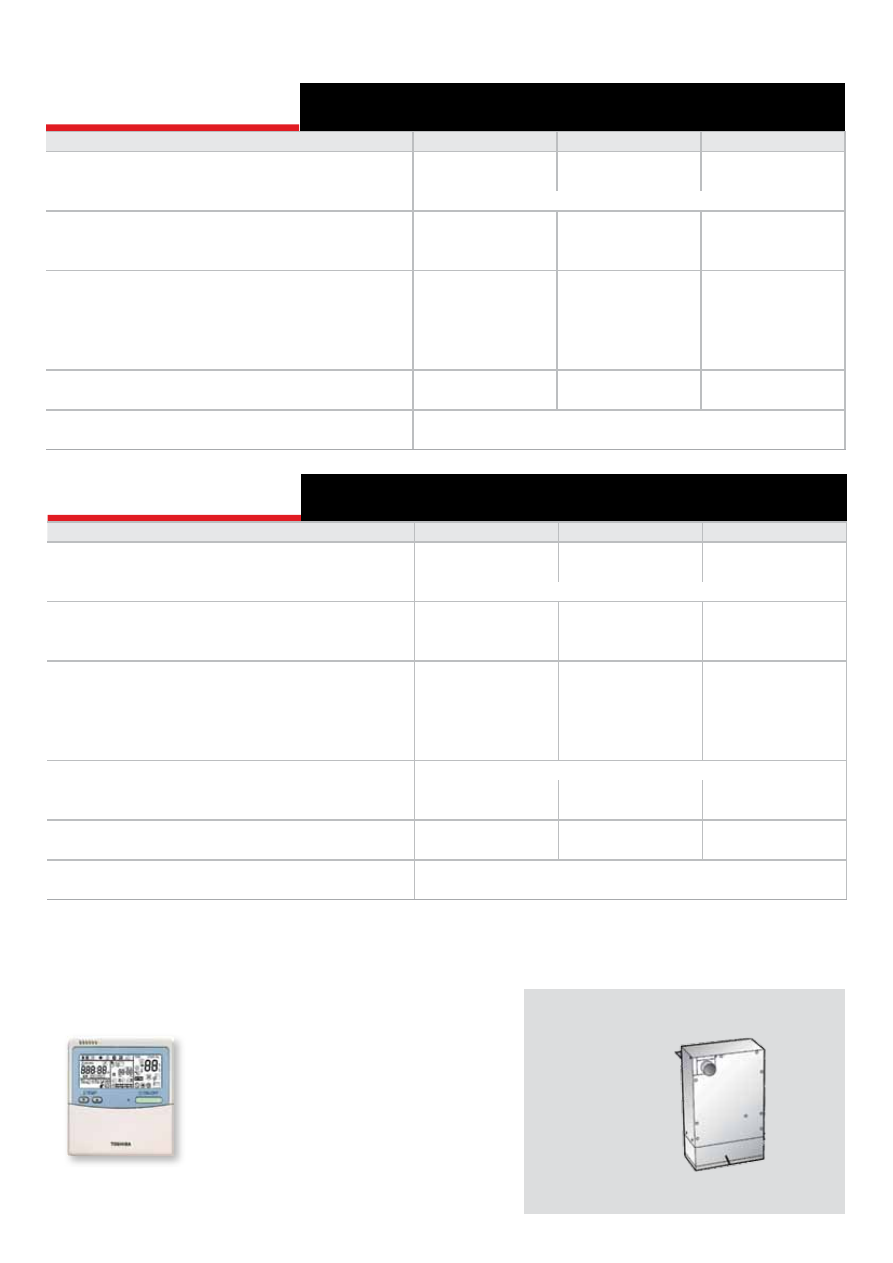

Пульт управления NRC-01HE

для теплообменников

1) Включение и отключение
2) Переключение режимов работы
3) Уставки температуры
4) Регулирование расхода воздуха
5) Включение режима вентиляции

VN-M***HE

ПРИТОк СВежеГО ВОзДУхА

С УлИцы

РекУПеРАцИя ТеПлА

СОВМеСТИМ С VRF И

ПОлУПРОМышлеННыМИ

СИСТеМАМИ

Воздуховоздушный
теплообменник

Пульт управления для
теплообменника NRC-01HE

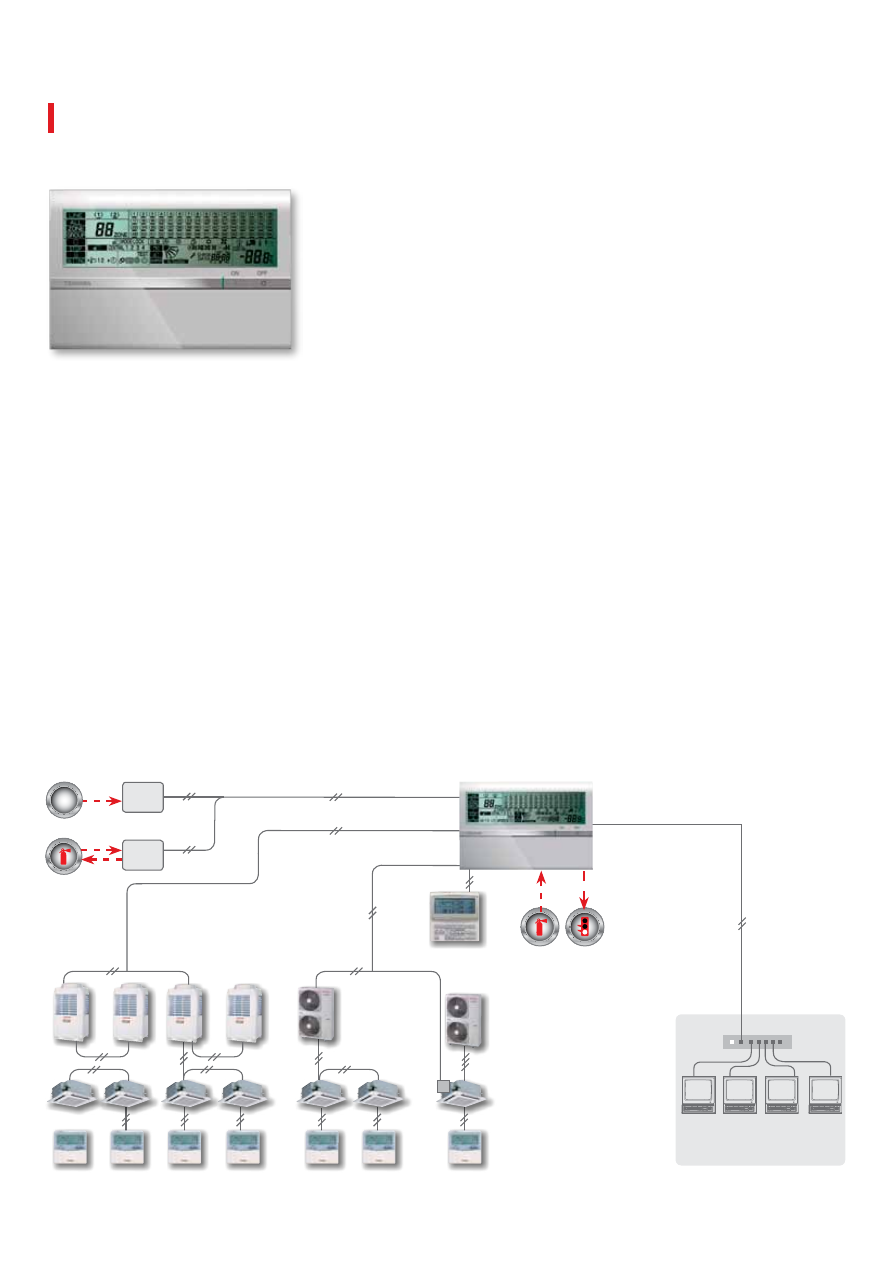

Центральный пульт

Стандартный пульт
управления для SMMS-i

Внутренний
блок SMMS-i

Наружный

блок SMMS-i

Главная шина (TCC-Link)

MMD-VN

∗∗∗

HEXE

MMD-VNK

∗∗∗

HEXE

(С УВлАжНИТелеМ)

Преимущества

•

Предварительное охлаждение и по-
догрев воздуха

• Увлажнение воздуха (до 6 кг воды

в час).

•

Свободное охлаждение: теплообмен-
ник способен охлаждать воздух в по-
мещении за счет холодного уличного
воздуха  (если  на  улице  прохладнее,
чем  в  помещении).  Экономичный
режим,  особенно  полезен  в  ночное
время.

•

Подключение к линии TCC-Link.

•

Внешнее статич. давление до 175 Па.

• Дренажная помпа с высотой подъема

конденсата до 330 мм от нижней по-
верхности подвесного потолка.

Воздухо-воздушный теплообменник +

секция охлаждения (DX) + увлажнитель

ПРИТОк СВежеГО ВОзДУхА

С УлИцы

РекУПеРАцИя ТеПлА

СОВМеСТИМ С SMMS-I

Особенности

•

Воздухо-воздушные теплообменни-
ки можно включить в состав системы
кондиционирования. Они позволяют
не только охладить или согреть при-
точный воздух, но и обеспечить необ-
ходимую влажность в помещении.

Внимание:

Воздуховоздушные теплообменники с
секциями охлаждения и увлажнителями
воздуха можно подключать только к на-
ружным блокам системы Toshiba SMMS-i.
Подключение к наружным блокам SMMS/
SHRM/Mini-SMMS не допускается.

конструкция блока

Схема системы

Воздуховозд. теплообменник с секцией охлажд.

Наружный блок SMMS-i

Свежий воздух

Выброс воздуха

Обычный внутренний
блок VRF-системы

Плата управления

Теплообменник

Свежий воздух

Обратный

воздух

Приточный

воздух

Увлажнитель

Блок DX

Заслонка

Вытяж. вентилятор

Выброс воздуха

Приточ. вентилятор

SMMS-

* Уровень шума измеряется на 1,5 м ниже центра блока.
** Увлажнение воздуха возможно в режиме обогрева.
Качество воды, используемой для увлажнения, должно соответствовать стандартам для водопроводной воды, жесткость не выше 100 мг/литр
*** Параметры измерены при напряжении питания 230 В.

Пульт управления NRC-01HE

для теплообменников

Технические характеристики: Воздуховоздушный теплообменник +

+ секция охлаждения

Модель

MMD-VN502HEXE

MMD-VN802HEXE

MMD-VN1002HEXE

Холодопроизводительность (приток свежего воздуха) (*1)

кВт

4,10 (1,30)

6,56 (2,06)

8,25 (2,32)

Теплопроизводительность (приток свежего воздуха) (*1)

кВт

5,53 (2,33)

8,61 (3,61)

10,92 (4,32)

Питание

1 фаза - 50 Гц - 230 В (питание на внутренние блоки подается отдельно)

Эффективность теплообмена (макс/сред/мин скорость)

70,5 / 70,5 / 72,0

70,0 / 70,0 / 73,0

65,5 / 65,5 / 67,5

Энтальпийная эффект. теплообмена (обогрев) (макс/сред/мин)

56,5 / 56,5 / 58,0

56,0 / 56,0 / 59,5

52 / 52 / 54,5

Энтальпийная эффект. теплообмена (охлаждение) (макс/сред/мин)

68,5 / 68,5 / 69,0

70 / 70 / 73

66 / 66 / 68,5

Расход воздуха (макс/сред/мин скорость)

/ч

500 / 500 / 440

800 / 800 / 640

950 / 950 / 820

Внешнее статич. давление*** (максимальная скорость)

Па

95/175

105/165

110

Внешнее статич. давление*** (средняя скорость)

Па

85/150

85/140

Внешнее статич. давление*** (минимальная скорость)

Па

95/135

90/110

115

Уровень звукового давления * *** (макс/сред/мин скорость)

дБА

37,5 / 36,5 / 33,5

41 / 40 / 38

43 / 42 / 40

Размеры (ВхШхГ)

мм

430 х 1140 х 1690

40 х 1189 х 1739

Масса

кг

101

Допустимые условия - уличный воздух

обогрев: от -15 до +21, охлаждение: от -5 до +43

Допустимые условия - в помещениях

обогрев: до +28, охлаждение: от +21 до +32, относит. влажность до 80%

Технические характеристики: Воздуховоздушный теплообменник +

+ секция охлаждения + увлажнитель

Модель

MMD-VNK502HEXE

MMD-VNK802HEXE

MMD-VNK1002HEXE

Холодопроизводительность (приток свежего воздуха) (*1)

кВт

4,10 (1,30)

6,56 (2,06)

8,25 (2,32)

Теплопроизводительность (приток свежего воздуха) (*1)

кВт

5,53 (2,33)

8,61 (3,61)

10,92 (4,32)

Питание

1 фаза - 50 Гц - 230 В (питание на внутренние блоки подается отдельно)

Эффективность теплообмена (макс/сред/мин скорость)

70,5 / 70,5 / 72,0

70,0 / 70,0 / 73,0

65,5 / 65,5 / 67,5

Энтальпийная эффект. теплообмена (обогрев) (макс/сред/мин)

56,5 / 56,5 / 58,0

56,0 / 56,0 / 59,5

52 / 52 / 54,5

Энтальпийная эффект. теплообмена (охлаждение) (макс/сред/мин)

68,5 / 68,5 / 69,0

70 / 70 / 73

66 / 66 / 68,5

Расход воздуха (макс/сред/мин скорость)

/ч

500 / 500 / 440

800 / 800 / 640

950 / 950 / 820

Внешнее статич. давление*** (максимальная скорость)

Па

95/175

105/165

110

Внешнее статич. давление*** (средняя скорость)

Па

85/150

85/140

Внешнее статич. давление*** (минимальная скорость)

Па

95/135

90/110

115

Уровень звукового давления * *** (макс/сред/мин скорость)

дБА

36,5 / 35,5 / 33,5

40 / 39 / 38

42 / 41 / 39

Способ увлажнения воздуха **

поверхностное увлажнение

Давление воды

МПа

0,02 - 0,49

Расход воды

кг/ч

Размеры (ВхШхГ)

мм

430 х 1140 х 1690

40 х 1189 х 1739

Масса

кг

111

112

Допустимые условия - уличный воздух

обогрев: от -15 до +21, охлаждение: от -5 до +43

Допустимые условия - в помещениях

обогрев: до +28, охлаждение: от +21 до +32, относит. влажность до 80%

Аксессуары

TCB-DP31HEXE

Дренажная помпа

Особенности

•

Приток  свежего  воздуха  позволяет
улучшить  микроклимат  в  помещени-
ях,  повысить  содержание  кислорода
и  избежать  «синдрома  больных  зда-
ний».  Для  многих  типов  помещений
законодательство  устанавливает  ми-
нимальные  нормы  притока  свежего
воздуха  с  улицы,  который  должен
приходиться на человека в час.

•

В  настоящее  время  подача  свеже-
го  воздуха  в  здания  осуществляется
чаще  всего  при  помощи  автономных
приточных  установок.  Такие  при-
точные  установки  выпускаются  раз-
личными  производителями  и  осу-
ществляют  лишь  предварительную
подготовку воздуха.

•

Интерфейс  для  подключения  секций
охлаждения (DX) позволяет соединить
наружный  блок  VRF-системы  Toshiba
с приточной установкой другого про-
изводителя для обеспечения притока
свежего  воздуха  и  кондиционирова-
ния помещений одновременно.

Интерфейс состоит из двух компонентов:
1) Контроллер
2) Набор клапанов (три типоразмера).

Преимущества

•

Позволяет  подключить  приточные
установки,  изготовленные  другими
производителями,  к  VRF-системам
Toshiba  любого  типа  (MiNi-SMMS,
SMMS, SMMS-i и SHRM) с использова-
нием секций охлаждения.

•

Управление осуществляется с по-
мощью стандартного пульта Toshiba
(RBC-AMT32E).

•

Совместим практически со всеми
устройствами для управления систе-
мой кондиционирования Toshiba.

• Внешний вход ВКЛ./ВЫКЛ. (ON/OFF).

•

Предохранитель отключает агрегат
в случае неисправности вентилятора.

•

Регулирование температуры выпол-
няется при помощи температурного
датчика ТА, расположенного в потоке
исходящего воздуха (задается с пульта
дистанционного управления).

Интерфейс для подключения секции охлаждения (DX)

MM-DXC010 + DXV**0

ИНТеРфейС Для:
SMMS-I
SMMS
MINI-SMMS
SHRM

Контроллер

SMMS-

Технические характеристики: тепловой насос

Технические характеристики: интерфейс приточной установки

Контроллер

DXC010

Комплект клапанов

DXV080

DXV140

DXV280

Типоразмер (код производительности)

НР

2,5

Максимальный расход воздуха

/ч

1080

1580

1920

2520

4320

5040

Минимальный расход воздуха

/ч

720

1060

1280

1680

2880

3360

Размеры контроллера (ВхШхГ)

мм

400 x 300 x 150

Масса

кг

Холодопроизводительность

кВт

5,6

7,1

8,0

11,2

14,0

22,4

28,0

Теплопроизводительность

кВт

6,3

8,0

9,0

12,5

16,0

25,0

31,5

Допустимая температура - охлаждение

°C

5 ~ 24 °C (по влажному термометру)

Допустимая температура - обогрев

°C

15 ~ 28 °C (по сухому термометру)

Питание

В-фаз-Гц

220/240-1-50

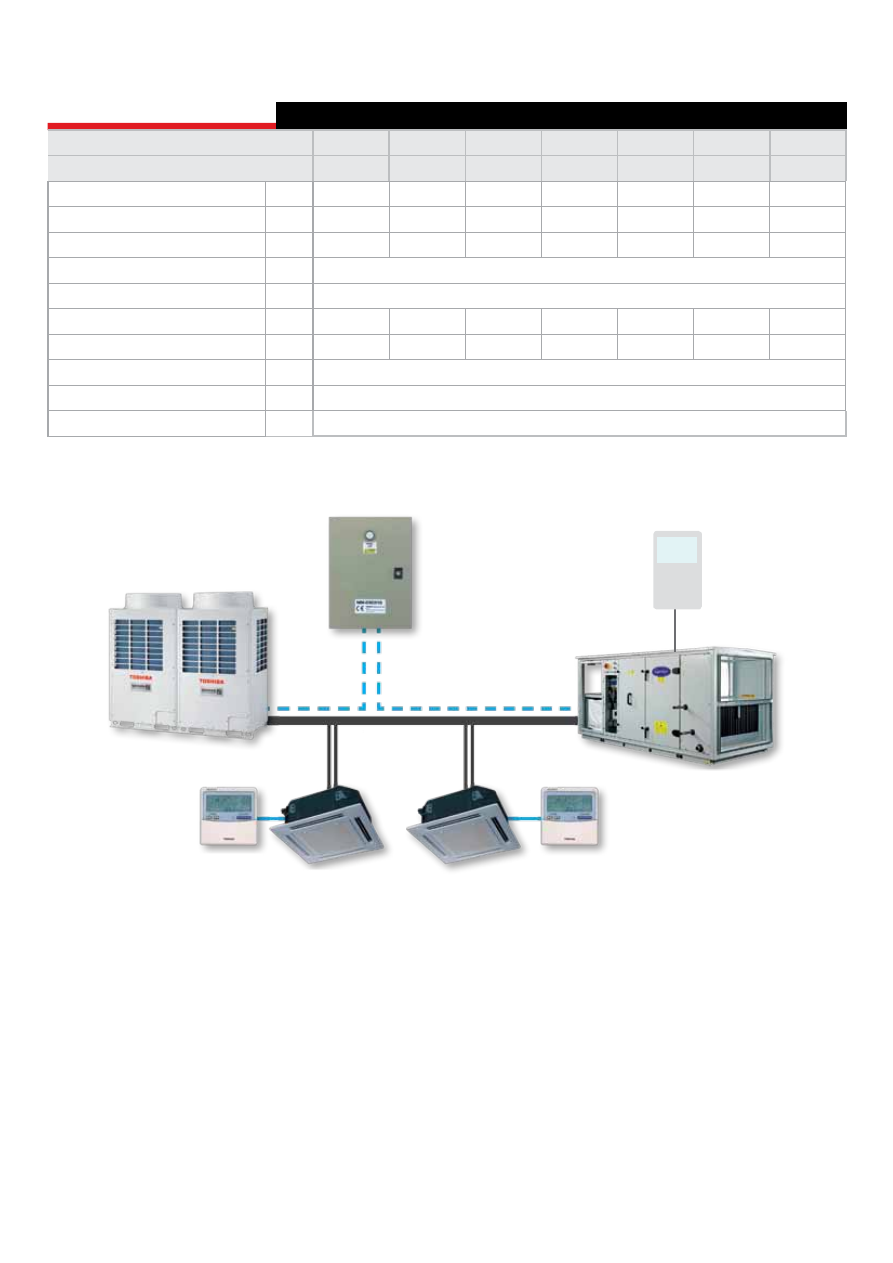

Автономная приточная установка

(приобретается отдельно)

Наружный блок VRF Toshiba

Внутренние блоки VRF Toshiba

Пульт управления

Фреоновая трасса

Контроллер

приточной

установки

Пульт управления

(приобретается

отдельно)

АКСЕССУАРЫ

Внутр. блок

Наименование

Модель

Подходит для:

Описание

Замечания

внутренних блоков SMMSi

4-поточный

кассетный блок

Стандартная панель

RBC-U31PG(W)-E

MMU-AP***2H

Обязательный аксессуар

Использ. с TCB-GFC1602UE

Прямая панель белого цвета

RBC-U31PGS(W)-E

Прямая панель серого цвета

RBC-U31PGS(WS)-E

Камера притока свежего воздуха и

фильтрации

TCB-GFC1602UE2

MMU-AP***2H

Для камеры притока свежего воздуха

Камера притока свежего воздуха

TCB-GB1602UE2

Для притока свежего воздуха, с использ. съемной стенки и камеры фильтрации

Фланец для подачи свежего воздуха

TCB-FF101URE2

MMU-AP***2H, 1MH, 4MH-E, 2SH, 4SH-E, 1SPH,4SPH-E

Для облегченного притока свежего воздуха, с использ. съемной стенки

высотой 50 мм

Прокладка, регулирующая высоту

TCB-SP1602UE

MMU-AP***2H

Комплект для изменения направления

подачи воздуха

TCB-BC1602UE

Перекрывает воздуховыпускное отверстие (комплект 3 шт.)

4-поточный

компактный

кассетный блок

(600х600)

Потолочная панель

RBC-UM11PG(W)E

MMU-AP***1MH, 4MH-E

Обязательный аксессуар

2-поточный

компактный

кассетный блок

Потолочная панель

RBC-UW283PG(W)-E

MMU-AP0072/0092/0122/0152WH

Обязательный аксессуар

RBC-UW803PG(W)-E

MMU-AP0182/0242/0272/0302WH

RBC-UW1403PG(W)-E

MMU-AP0362/0484/0562WH

Фланец для подачи свежего воздуха

TCB-FF151US-E

MMU-AP***2WH

Для облегченного притока свежего воздуха, с использ. съемной стенки

Камера фильтров

TCB-FC283UW-E

MMU-AP0072/0092/0122/0152WH

TCB-FC803UW-E

MMU-AP0182/0242/0272/0302WH

TCB-FC1403UW-E

MMU-AP0362/0484/0562WH

Фильтр сверх-длительного

использования

TCB-LF283UW-E

MMU-AP0072/0092/0122/0152WH

Использ. с камерой фильтрации

Использ. с TCB-FC283UW-E

TCB-LF803UW-E

MMU-AP0182/0242/0272/0302WH

Использ. с TCB-FC803UW-E

TCB-LF1403UW-E

MMU-AP0362/0484/0562WH

Использ. с TCB-LF1403UW-E

1-поточный

кассетный блок

Потолочная панель

RBC-UY136PG

MMU-AP0071/0091/0121YH, 4YH-E

Обязательный аксессуар

RBC-US21PGE

MMU-AP0152/0182/0242SH, 4SH-E

Камера для горизонтальной подачи

воздуха

TCB-BUS21WHE

Фланец для подачи свежего воздуха

TCB-FF101URE2

Для облегченного притока свежего воздуха, с использ. съемной стенки

Канальный плоский

блок

Фланец для подачи свежего воздуха

TCB-FF101URE2

MMU-AP***2H, 1MH, 4MH-E, 2SH, 4SH-E, 1SPH, 4SPH-E

Для облегченного притока свежего воздуха, с использ. съемной стенки

Канальный

стандартный блок

Фильтр класса 65

TCB-UFM11BFCE

MMD-AP0071/0091/0121BH, 4BH-E

Эффективность удаления пыли: 65% (колориметрический метод

измерения NBS)

Использ. с TCB-FC281BE

MMD-AP0241/0271/0301BH, 4BH-E (2 шт)

Использ. с TCB-FC801BE

TCB-UFM21BFCE

MMD-AP0151/0181BH, 4BH-E

для притока сзади

Использ. с TCB-FC501BE

MMD-AP0361/0481/0561BH, 4BH-E (2 шт)

Использ. с TCB-FC1401BE

Фильтр класса 90

TCB-UFH51BFCE

MMD-AP0071/0091/0121BH, 4BH-E

Эффективность удаления пыли: 90% (колориметрический метод

измерения NBS)

Использ. с TCB-FC281BE

MMD-AP0241/0271/0301BH, 4BH-E (2 шт)

Использ. с TCB-FC801BE

TCB-UFH61BFCE

MMD-AP0151/0181BH, 4BH-E

для притока сзади

Использ. с TCB-FC501BE

MMD-AP0361/0481/0561BH, 4BH-E (2 шт)

Использ. с TCB-FC1401BE

Камера фильтров

TCB-FC281BE

MMD-AP0071/0091/0121BH, 4BH-E

Для высокоэффективного фильтра

TCB-FC501BE

MMD-AP0151/0181BH, 4BH-E

TCB-FC801BE

MMD-AP0241/0271/0301BH, 4BH-E

для притока сзади

TCB-FC1401BE

MMD-AP0361/0481/0561BH, 4BH-E

Фильтр класса 65

TCB-UFM11BE

MMD-AP0071/0091/0121BH, 4BH-E

Эффективность удаления пыли: 65% (колориметрический метод

измерения NBS)

TCB-UFM21BE

MMD-AP0151/0181BH, 4BH-E

TCB-UFM31BE

MMD-AP0241/0271/0301BH, 4BH-E

для забора воздуха снизу

TCB-UFM41BE

MMD-AP0361/0481/0561BH, 4BH-E

Фильтр класса 90

TCB-UFH51BE

MMD-AP0071/0091/0121BH, 4BH-E

Эффективность удаления пыли: 90% (колориметрический метод

измерения NBS)

TCB-UFH61BE

MMD-AP0151/0181BH, 4BH-E

TCB-UFH71BE

MMD-AP0241/0271/0301BH, 4BH-E

для забора воздуха снизу

TCB-UFH81BE

MMD-AP0361/0481/0561BH, 4BH-E

Потолочная панель

RBC-UD281PE(W)

MMD-AP0071/0091/0121BH, 4BH-E

панель половинной ширины для забора воздуха снизу

RBC-UD501PE(W)

MMD-AP0151/0181BH, 4BH-E

RBC-UD801PE(W)

MMD-AP0241/0271/0301BH, 4BH-E

RBC-UD1401PE(W)

MMD-AP0361/0481/0561BH, 4BH-E

Приточный гибкий воздуховод

TCB-CA281BE

MMD-AP0071/0091/0121BH, 4BH-E

Регулировка высоты от 40 до 100 мм

TCB-CA501BE

MMD-AP0151/0181BH, 4BH-E

TCB-CA801BE

MMD-AP0241/0271/0301BH, 4BH-E

для забора воздуха снизу

TCB-CA1401BE

MMD-AP0361/0481/0561BH, 4BH-E

Комплект для установки фильтра снизу

TCB-FK281BE

MMD-AP0071/0091/0121BH, 4BH-E

Комплект нижнего фильтра грубой очистки и пластины,

перекрывающей подачу воздуха сзади

TCB-FK501BE

MMD-AP0151/0181BH, 4BH-E

TCB-FK801BE

MMD-AP0241/0271/0301BH, 4BH-E

TCB-FK1401BE

MMD-AP0361/0481/0561BH, 4BH-E

Канальный

высоконапорный

блок и

канальный блок

со 100% притоком

свежего воздуха

Фильтр класса 65

TCB-UFM1D-1E

MMD-AP0181H, 4H-E

Эффективность удаления пыли: 65% (колориметрический метод

измерения NBS)

Использ. с TCB-FCY21DE

MMD-AP0481H, 4H-E (2 шт)

Использ. с TCB-FCY51DE

TCB-UFM2D-1E

MMD-AP0241/0271/0361H, 4H-E (2 шт)

Использ. с TCB-FCY31DE

TCB-UFM3DE

MMD-AP0721/0961H, 4H-E ,

MMD- AP0721/0961HFE

Использ. с TCB-FCY100DE

или TCB-PF3DE (HFE)

Фильтр класса 90

TCB-UFH5D-1E

MMD-AP0181H, 4H-E

Эффективность удаления пыли: 90% (колориметрический метод

измерения NBS)

Использ. с TCB-FCY21DE

MMD-AP0481H, 4H-E (2 шт)

Использ. с TCB-FCY51DE

TCB-UFH6D-1E

MMD-AP0241/0271/0361H, 4H-E (2 шт)

Использ. с TCB-FCY31DE

TCB-UFH7DE

MMD-AP0721/0961H, 4H-E,

MMD- AP0721/0961HFE

Использ. с TCB-FCY100DE

или TCB-PF3DE (HFE)

Фильтр предварительной очистки,

длительного срока службы

TCB-PF1D-1E

MMD-AP0181H, 4H-E

Эффективность удаления пыли: 50% (колориметрический метод

измерения NBS)

Использ. с TCB-FCY21DE

MMD-AP0481H, 4H-E (2 шт)

Использ. с TCB-FCY51DE

TCB-PF2D-1E

MMD-AP0241/0271/0361H , 4H-E (2 шт)

Использ. с TCB-FCY31DE

TCB-PF3DE

MMD-AP0721/0961H, 4H-E,

MMD- AP0721/0961HFE

Использ. с TCB-FCY100DE

или TCB-PF3DE (HFE)

Камера фильтров

TCB-FCY21DE

MMD-AP0181H, 4H-E

Для высокоэффективных фильтров или фильтра грубой очистки

TCB-FCY31DE

MMD-AP0241/0271/0361H, 4H-E

TCB-FCY51DE

MMD-AP0481H, 4H-E

TCB-FCY100DE

MMD-AP0721/0961H, 4H-E,

MMD- AP0721/0961HFE

Дренажная помпа

TCB-DP31DE

MMD-AP0181H - AP0481H, 4H-E

Подъем до 330 мм

TCB-DP32DE

MMD-AP0721/0961H, 4H-E

Канальный блок

со 100% притоком

свежего воздуха

Фильтр класса 65

TCB-UFM4D-1E

MMD-AP0481HFE

Эффективность удаления пыли: 65% (колориметрический метод

NBS)

Использ. с TCB-PF4D-1E

Фильтр класса 90

TCB-UFH8D-1E

MMD-AP0481HFE

Эффективность удаления пыли: 90% (колориметрический метод NBS)

Фильтр предварительной очистки,

длительного срока службы

TCB-PF4D-1E

MMD-AP0481HFE

Эффективность удаления пыли: 50% (колориметрический метод

измерения NBS)

Использ. с TCB-FCY51DFE

Камера фильтров

TCB-FCY51DFE

MMD-AP0481/0721/0961HFE

Для высокоэффективных фильтров или фильтра грубой очистки

Дренажная помпа

TCB-DP32DFE

MMD-AP0481/0721/0961HFE

Подъем до 330 мм

Подпотолочный

блок

Дренажная помпа

TCB-DP22CE2

MMC-AP0151/0181H

Подъем до 600 мм

Использ. с TCB-KP12CE2

MMC-AP0241-0481H

Использ. с TCB-KP22CE2

Комплект коленчатых патрубков

TCB-KP12CE2

MMC-AP0151/0181H

Для подключения дренажной помпы

TCB-KP22CE2

MMC-AP0241-0481H

Рекуператор +

секция охлаждения Дренажная помпа

TCB-DP31HEXE

MMD-VN502/802/1002HEXE,

MMD-VNK502/802/1002HEXE

Подъем до 330 мм

Аксессуары для внутренних блоков

SMMS-

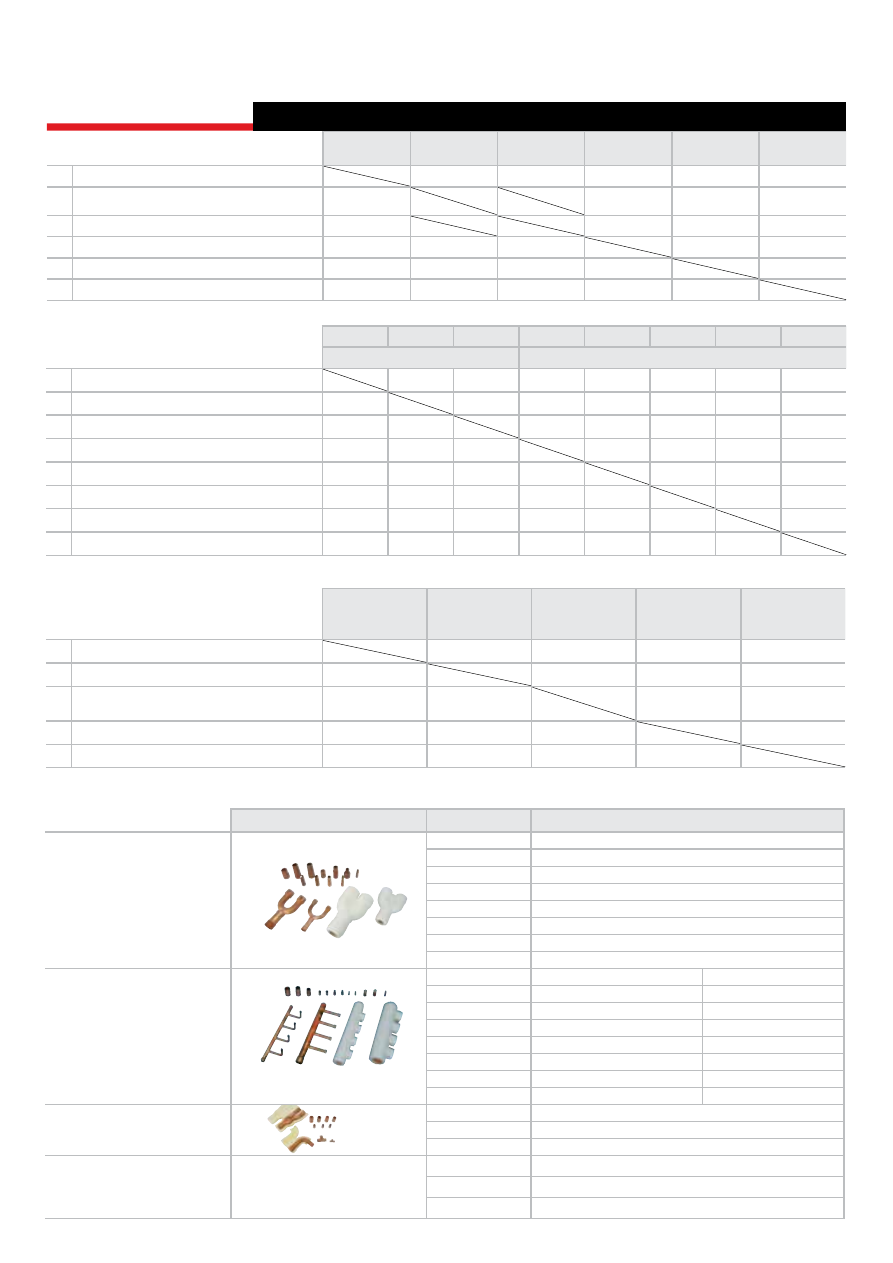

Комбинации аксессуаров

1) Таблица сочетаний аксессуаров для 4-поточного

кассетного блока

Потолочная панель

ПРАВИЛЬНО

Приточная камера + Камера притока свежего воздуха

и фильтрации

ПРАВИЛЬНО

—

ПРАВИЛЬНО

Камера притока свежего воздуха и фильтрации

ПРАВИЛЬНО

Фланец для подачи свежего воздуха

ПРАВИЛЬНО

Прокладка, регулирующая высоту

ПРАВИЛЬНО

—

ПРАВИЛЬНО

Комплект для изменения направления подачи воздуха

ПРАВИЛЬНО

2) Аксессуары для канального блока:

таблица сочетаний

Приток воздуха сзади

Приток воздуха снизу

Фильтр класса 65 (воздухозаборник сзади)

—

ПРАВИЛЬНО

—

Фильтр класса 90 (воздухозаборник сзади)

—

ПРАВИЛЬНО

—

Камера фильтрации (воздухозаборник сзади)

ПРАВИЛЬНО

—

Фильтр класса 65 (воздухозаборник снизу)

—

ПРАВИЛЬНО

Фильтр класса 90 (воздухозаборник снизу)

—

ПРАВИЛЬНО

Потолочная панель (для забора воздуха снизу)

—

ПРАВИЛЬНО

Всасыв. воздуховод (воздухозаборник снизу)

—

ПРАВИЛЬНО

Фильтр в сборе для подачи воздуха снизу*

—

ПРАВИЛЬНО

* При всасывании воздуха снизу этот аксессуар обязателен

3) Таблица комбинаций аксессуаров для

высоконапорного канального блока

и блока со 100% притоком воздуха

Фильтр класса 65

—

ПРАВИЛЬНО

Фильтр класса 90

—

ПРАВИЛЬНО

Фильтр предварительной очистки, длительного

срока службы

ПРАВИЛЬНО

Камера фильтров

ПРАВИЛЬНО

Дренажная помпа

ПРАВИЛЬНО

Оборудование для фреоновой трассы

Внешний вид

Наименование

модели

Использование (зависит от кода мощности внутренних блоков)

Y-образный разветвитель (тройник)

RBM-BY55E

до 6,4 (для SMMS, SMMS-i and MiNi-SMMS)

RBM-BY105E

от 6,4 до 14,2 (для SMMS-i, SMMS)

RBM-BY205E

от 14,2 до 25,2 (для SMMS-i, SMMS)

RBM-BY305E

25,2 и более (для SMMS-i, SMMS)

RBM-BY55FE

до 6,4 (для SHRM)

RBM-BY105FE

от 6,4 до 14,2 (для SHRM)

RBM-BY205FE

от 14,2 до 25,2 (для SHRM)

RBM-BY305FE

25,2 и более (для SHRM)

Коллекторы

RBM-HY1043E

Менее 14,2 (для SMMS-i, SMMS)

(макс. 4 отвода)

RBM -HY2043E

от 14,2 до 25,2 (для SMMS-i, SMMS) (макс. 4 отвода)

RBM-HY1083E

Менее 14,2 (для SMMS-i, SMMS)

(макс. 8 отводов)

RBM-HY2083E

от 14,2 до 25,2 (для SMMS-i, SMMS) (макс. 8 отводов)

RBM-HY1043FE

Менее 14,2 (для SHRM)

(макс. 4 отвода)

RBM -HY2043FE

от 14,2 до 25,2 (для SHRM)

(макс. 4 отвода)

RBM-HY1083FE

Менее 14,2 (для SHRM)

(макс. 8 отводов)

RBM-HY2083FE

от 14,2 до 25,2 (для SHRM)

(макс. 8 отводов)

Разветвители для соединения

наружных блоков

RBM-BT14E

Менее 26 (для SMMS-i)

RBM-BT24E

26 и более (для SMMS-i)

RBM-BT13FE

(для SHRM)

Распределители потоков для

трехтрубной VRF-системы SHRM

RBM-Y1122FE

Внутренние блоки менее 11,2 кВт

RBM-Y1802FE

Внутренние блоки 11,2 - 18 кВт

RBM-Y2802FE

Внутренние блоки 18-28 кВт

Пульты индивидуального управления

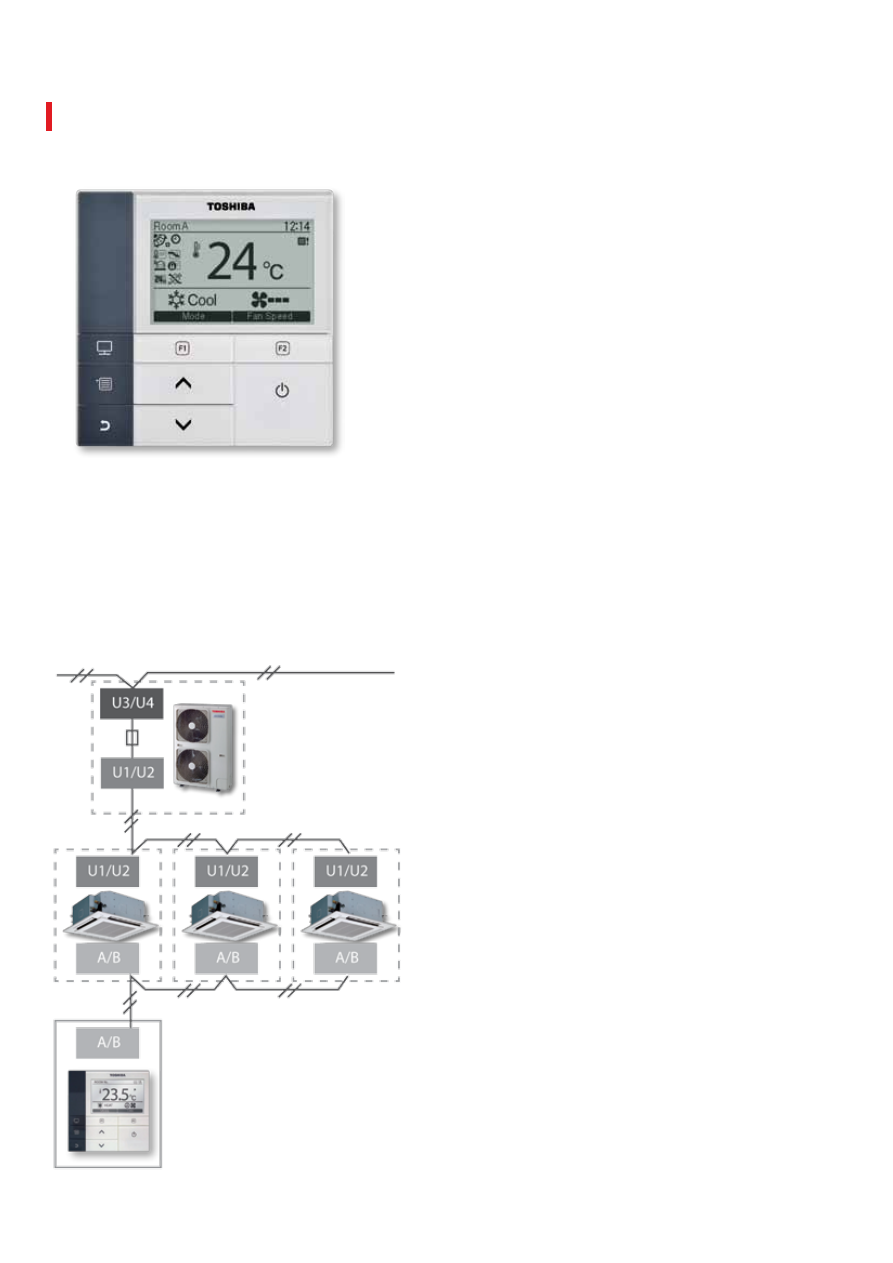

Новый пульт управления RBC-AMS51-EN

Проводной пульт RBC-AMS51-EN со встроенным недельным тайме-
ром оснащен множеством новых удобных функций: жидкокристал-
лическим экраном с подсветкой и возможностью выбора языка
(в том числе меню на русском языке), энергосберегающий режим,
функция «Возврат» и т.д.

Особенности и преимущество нового пульта

• Позволяет назначить имя для каждого помещения. Это имя будет

отображаться на дисплее и облегчать идентификацию помещений
при регулировке и мониторинге системы кондиционирования.

• Современный дизайн пульта с крупным дисплеем, обновленная

удобная структура меню.

• Энергосберегающий режим включается по таймеру и позво-ляет

снизить расход электроэнергии.

• Температура в помещении всегда отображается на дисплее.
• Две “горячие клавиши” (F1, F2) для быстрого доступа к наиболее

часто используемым функциям кондиционера.

• Удобное расположение информации на дисплее, в том числе на

звание модели внутреннего блока и его серийным номер.

• Уставка температуры в помещении может регулироваться и ото

бражаться с точность до 0.5°C.

• Встроенный аккумулятор для аварийного электропитания. Все

уставки сохраняются в памяти в случае перебоя электроснабже-
ния длительностью до 48 часов.

• В пульт встроен датчик температуры, который можно использо

вать вместе датчика в воздухозаборнике внутреннего блока.

• Пульт позволяет управлять одним внутренним блоком или груп

пой до 8 блоков.

RBC-AMS51-EN

SMMS-

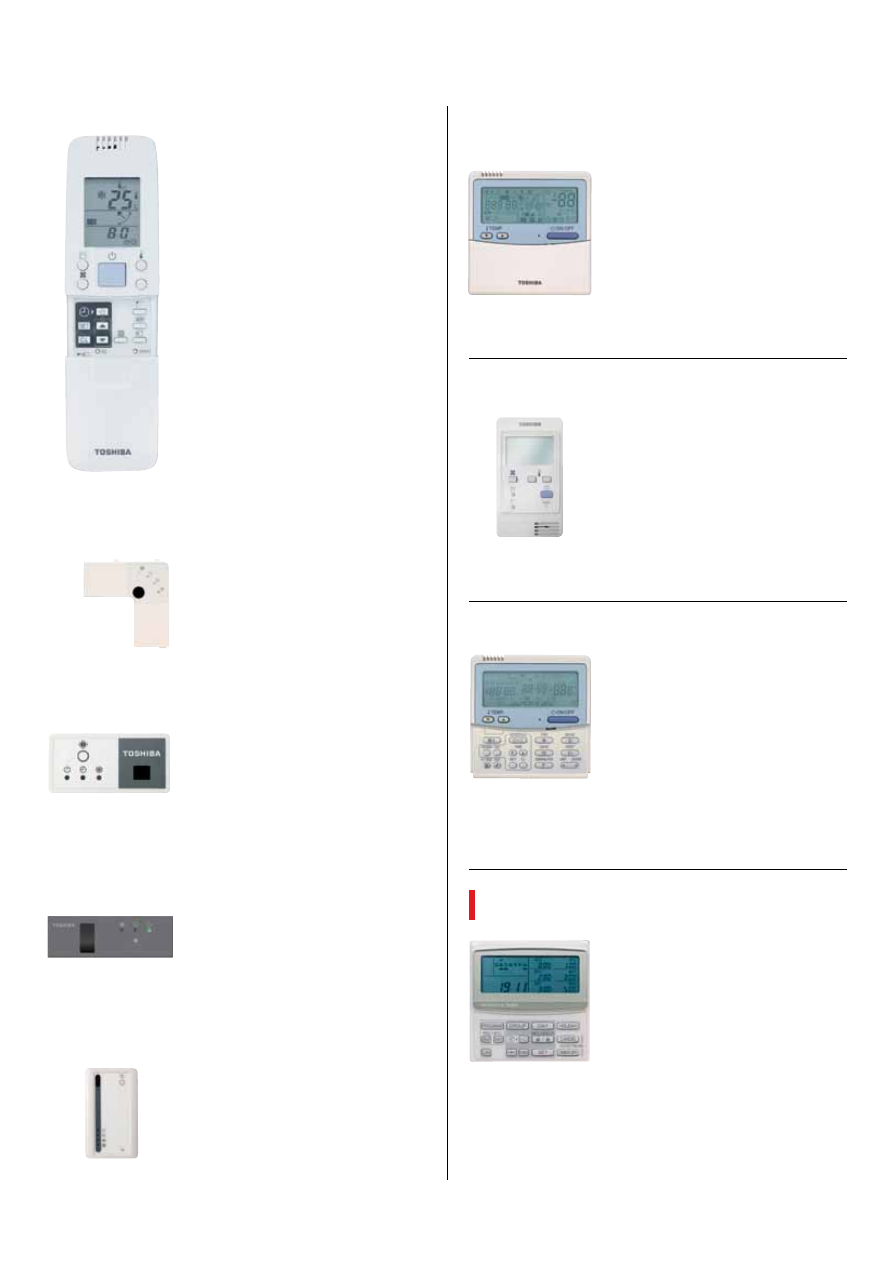

Беспроводное управление

Стандартный пульт ДУ позволяет управлять
одним внутренним блоком или группой
до 8 блоков.

Пульт служит для изменения

параметров  работы  (уставок)  внутреннего
блока. Кроме того, пульт позволяет увидеть
аварийные  коды  на  дисплее  и  настроить
конфигурацию  системы.  Возможно  под-
ключение недельного таймера.

Подключается аналогично стандартному
пульту, но имеет меньше функций и стоит
дешевле.
У данного пульта отсутствует таймер и воз-
можность настройки параметров внутрен-
него блока. На дисплее упрощенного пуль-
та могут отображаться аварийные коды.

Инфракрасное дистанционное

управление

Беспроводной пульт ДУ совместим с опре-
деленными  типами  внутренних  блоков
и позволяет полностью контролировать их
работу.
Часто  используемые  кнопки  пульта  для
управления  основными  функциями  легко
доступны, а дополнительные кнопки нахо-
дятся под сдвигающимся дисплеем. В пульт
встроен датчик температуры, который мож-
но использовать вместе датчика в воздухо-
заборнике внутреннего блока.
На дисплее отображаются аварийные коды.

Таймер  дневного  расписания  -  это  совре-
менное  техническое  устройство,  позво-
ляющее  автоматически  контролировать
работу внутренних блокв в течение суток.
Таймер имеет два режима работы:

1. Недельный таймер

Таймер подключается к индивидуальному
или центральному пульту управления вну-
тренними блоками.

2. Таймер дневного расписания

Таймер  подключается  непосредственно
системе  централизованного  управления
TCC  Link,  при  этом  позволяет  управлять

максимум 64 внутренними блоками в 1-8

группах.

RBC-AMT32E

RBC-AS21E2

Таймер дневного расписания

Монтируется в углу кассетного блока
Использ. с новым 4-поточным кассетным
блоком.
Модель W для белой лицевой панели
Модель WS для серой лицевой панели

Монтируется в каркас передней панели.
Использ. с подпотолочным и 1-поточным
кассетным блоком.

Монтируется на стену или потолок.
Использ. с блоками всех типов, особенно
удобен для канальных.

RBC-AX22CE2

RBC-AX31U(W)-E

RBC-AX31U(WS)-E

TCB-AX21E2

TCB-EXS21TLE

Этот пульт управления похож на RBC-
AMT32E, но в отличие от него позволяет
программировать работу кондиционера
на 7 дней.
Функции: время работы, включение / от-
ключение, переключение режимов работы,
уставки температуры, ограничение исполь-
зования кнопок.

RBC-AMS41E

Пульт ДУ с недельным таймером

Проводные пульты

Упрощенный

проводной пульт

Встроенные приемники сигналов

RBC-AX23UW(W)-E

Монтируется в каркас передней панели.
Использ. с новым 2-поточным кассетным
блоком.

Проводные пульты

Центральное управление

Программное обеспечение для

управления через веб-интерфейс

Для удобного управления системой и иденти-
фикации блоков можно задать имена для каж-
дой зоны, этажа или владельца (арендатора)
помещений.

Особенности

•

Просмотр информации в виде списка: дан-
ные всех внутренних блоков одновременно
видны на экране.

•

Просмотр уставок блока: все основные дан-
ные конкретного внутреннего блока отобра-
жаются в главном окне.

•

Функции сложного управления и создание
общего расписания работы.

•

Одновременно через веб-интерфейс могут
подключаться до 4 пользователей.

•

В общей сложности в системе можно создать
до 32 учетных записей пользователей с раз-
личными уровнями доступа. Хотя бы один
пользователь должен иметь максимальный
уровень доступа “Администратор”.

BMS-SM1280HTLE

Новый пульт центрального

управления Smart Manager

Пульт Smart Manager имеет те же функции, что
и модель BMS-CM1280TLE (Compliant Manager),
но  в  дополнение  к  ним  имеет  возможности
web-применения: подключение к ком-пьютеру
в локальной сети, контроль расхода электроэ-
нергии и отправка отчетов.
Новый  пульт  центрального  управления  Smart
Manager  —  современный  и  удобный  способ
управления  и  мониторинга VRF-системы  в  це-
лом,  контроля  расхода  электроэнергии.  Под-
ключение к компьютеру еще больше расширя-
ет возможности управления.

Особенности нового пульта

•

Управление оборудованием аналогично
пульту BMS-CM1280TLE

•

Подключение  к  персональному  компью-
теру  или  локальной  сети.  Мультиязычный
веб-интерфейс  (в  том  числе  управление
на русском языке)*

•

Контроль расхода электроэнергии и отправ-
ка отчетов

•

Управление и создание расписания работы
на длительный период с помощью календаря

•

Доступны дополнительные устройства циф-
рового ввода-вывода

•

Тонкий и компактный пульт управления лег-
ко установить.

* Адаптор TCC-Link для подключения к системе внутренних блоков полупромышленных кондиционеров Toshiba Digital/Super Digital

RS-485

TCC-Link, линия 1

TCC-Link, линия 2

таймер

TCB-EXS21TLE

Цифровой

вход

Цифровой

выход

TCB-PCNT30TLE2*

Сигналы цифрового

ввода-вывода

Сигналы счетчика расхода

электроэнергии

Сетевой

концентратор

До 32 учетных записей пользователей,

до 4 пользователей одновременно

SMMS-i

MiNi-SMMS

SMMS-i

MiNi-SMMS

SMMS-

Пульт центр. управления Compliant Manager

К контроллеру можно подключить

64 - 512

внутренних  блоков.  Он  обеспечивает  не-
дельное расписание работы системы и учет
расхода электроэнергии.
Сенсорный контроллер Touch Screen при-
меняется как для небольших, так и для круп-
ных систем кондиционирования, в которых
необходим индивидуальный учет электро-
энергии.  Он  позволяет  осуществлять  мо-
ниторинг  и  управление  индивидуальным
внутренним блоком, а также удобный про-
смотр подробностей аварийного кода.
Сенсорный контроллер Touch Screen под-
ключается  к  системе  управления  кон-
диционерами  непосредственно  через
релейный интерфейс. Возможно ограниче-
ние  доступа  к  системе  с  помощью  логина
и пароля.

Индивидуальное управление максимум

64 внутренними блоками. Диагностика

неисправностей  каждого  внутреннего
блока.  Возможно  подключение  недель-
ного таймера.
Аварийное  выключение  всей  системы
в случае пожара. К сети могут быть под-
ключены максимум 4 контроллера.

Индивидуальное включение / отключение

до 16 внутренних блоков.

Это упрощенное устройство для централь-
ного управления, к которому можно под-

ключить до 16 внутренних блоков по шине

TCC-Link. Каждый блок легко включить или
выключить одним нажатием кнопки.
Переключатель работает в одой из четы-
рех зон системы, номер зоны задается Dip-
переключателем.

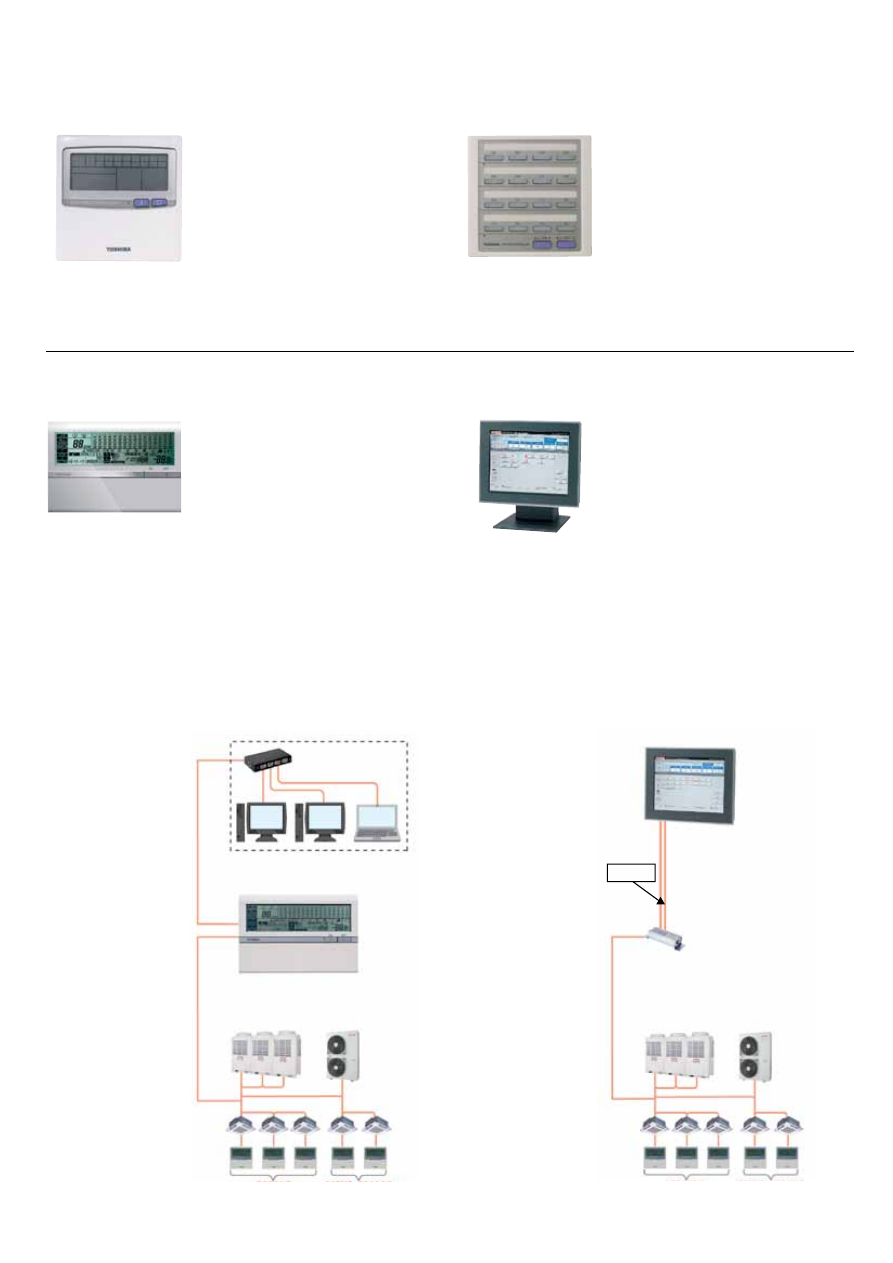

TCB-CC163TLE2

TCB-SC642TLE2

BMS-CM1280TLE

BMS-TP0641ACE

BMS-TP5121ACE

BMS-TP0641PWE

BMS-TP5121PWE

Пульт центрального управления

центральный выключатель

Индивидуальное управление максимум
128 внутренними блоками (подклю-

чение до 2 х 64 внутренних блоков по

шине TCC-Link).
Модель BMS-CM1280TLE кроме функций
стандартной модификации имеет и воз-
можности web-применения: подклю-
чение к компьютеру в локальной сети,
контроль расхода электроэнергии и от-
правка отчетов.
Пульт

центрального

управления

Compliant Manager – современный
и удобный способ для управления и мо-
ниторинга VRF-системы в целом, контро-
ля расхода электроэнергии. Подключе-
ние к компьютеру еще больше расширя-
ет возможности управления.

Сенсорный контроллер Touch Screen

Приобретается отдельно

(только BMS-CM1280TLE)

Compliant manager

BMS-CM1280TLE

Основная шина

Сенсорный контроллер Touch Screen

BMS-TP****ACE

BMS-TP****PWE

TCS-Net

Интерфейс

BMS-IFLSV4E

Основная шина

RS-485

содержание .. 43 44 45 46 ..
