Toshiba Каталоги продукции: бытовые и полупромышленные кондиционеры (2018-2012 год)

Внутренний блок

RAV-SM562XT-E

RAV-SM802XT-E

Расход воздуха (высокая/низкая
скорость), м

/ч

840 / 600

1110 / 640

Звуковое давление, дБ(А)

43 / 39 / 36

46 / 42 / 37

Звуковая мощность, дБ(А)

58 / 54 / 51

61 / 57 / 52

Размеры В х Ш х Г, (мм)

208 х 1093 х 633

Масса, (кг)

Напольно-потолочные блоки

Super Digital Inverter

Внутренний блок

RAV-SM-

562XT-E

802XT-E

Наружный блок

RAV-SP-

564ATP-E

804ATP-E

Холодопроизводительность (кВт)

5.0 (1.5 - 5.6)

6.7 (1.5 - 7.0)

Теплопроизводительность (кВт)

5.6 (1,5-6.3)

8.0 (1.5-9.0)

Коэффициент эффективности EER

2.67

2.46

Коэффициент эффективности COP

3.29

3.00

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.87 (0.55-2.01)
1.70 (0.55-2.40)

2.72 (0.55 - 2.85)

2.67 (0.55-3.46)

Класс энергоэффективности охл./обогрев

D / C

E / D

Годовое потребл. энергии, кВт*ч

935

1360

Стильный и универсальный

Напольно-потолочные блоки можно устанавливать в любом

из двух положений. Никаких дополнительных модификаций

не требуется.

В качестве дополнительного аксессуара возможно приобрести
встраиваемую дренажную помпу с высотой подъема жидкости до 290 мм.

Напольно-

потолочные

блоки

RAV-SM562XT-E
RAV-SM802XT-E

Естественное распределение воздуха

Отличительная особенность кондиционеров серии XT в том, что направление подачи
воздуха регулируется очень точно и просто. В случае установки под потолком воздуш-
ный поток можно направить горизонтально, параллельно потолку. При этом воздух бу-
дет распределяться без сквозняков, естественным образом.

Подпотолочная установка рекомендуется как для жилых, так и для коммерческих поме-
щений, например, ресторанов и магазинов.

Три ступени очистки воздуха

• Первый фильтр (грубой очистки) задерживает крупные частицы пыли.

• Вторая ступень очистки воздуха –

электростатический фильтр

, способный уловить

даже мелкие твердые частицы загрязнений размерами до 0,01 микрона.

• Третья ступень –

цеолитный фотокаталитический фильтр Zeolite Plus.

Он устраня-

ет запахи, одновременно удаляя химикаты и другие загрязнения. Цеолит – минерал
с микропорами, способными вбирать и прочно удерживать самые различные загряз-
нения. В их числе тяжелые металлы (свинец, кадмий, цинк, стронций, хром), нитраты
и нитриты, масла, нефтепродукты и еще целый спектр химических и биологических
загрязнений. Если фильтр засорился, не нужно покупать новый: достаточно просто
помыть его в мыльной воде, ополоснуть и посушить на солнце в течение 3-6 часов. При
регулярном обслуживании цеолитный фильтр можно использовать в течение 5 лет.

Условия (охлаждение): температура в помещении 27°С (Db)/ 19°С (WB)
температура наружного воздуха 35°С (Db)/ 24°C (WB)
Условия (нагрев): температура в помещении 20°С (Db)/ 15°С (WB)
температура наружного воздуха 7°С (Db)/ 6°C (WB)

ИК пульт WH-H2UE

поставляется в комплекте

Внутренний блок

RAV-SM

566BTP-E

806BTP-E

1106BTP-E

1406BTP-E

1606BTP-E

Расход воздуха (высокая/ сред-
няя/ низкая скорость), м

/ч

798/630/480

1200/930/720 2100/1650/1260 2100/1650/1260 2100/1650/1260

Звуковое давление, дБ(А)

25/29/33

26/30/34

33/36/40

Звуковая мощность, дБ(А)

40/44/48

41/45/41

48/51/55

Размеры В х Ш х Г, (мм)

275x700x750

275x1000x750

275x1400x750

Внешнее стат. давление (Па)

30 / (120 - 30)

50 / (120 - 30)

Масса, (кг)

Канальные блоки

Super Digital Inverter

Внутренний блок

RAV-SM

566BTP-E

806BTP-E

1106BTP-E

1406BTP-E

Наружный блок

RAV-SP

564ATP-E

804ATP-E

1104AT-E

1404AT-E

Холодопроизводительность (кВт)

5.0 (1.2 - 5.6)

7.1 (1.9 - 8.0)

10.0(2.6 - 12.0)

12.5 (2.6 - 14.0)

Теплопроизводительность (кВт)

5.6 (0.9 - 7.4)

8.0 (1.3 - 10.6)

11.2 (2.4 - 13.0)

14.0 (2.4 - 16.5)

Коэффициент эффективности EER

3.21

3.45

3.79

3.26

Коэффициент эффективности COP

3.61

3.62

4.04

3.81

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.56
1.55

2.06
2.21

2.64
2.77

3.38
3.67

Класс энергоэффективности охл./обогрев

A/A

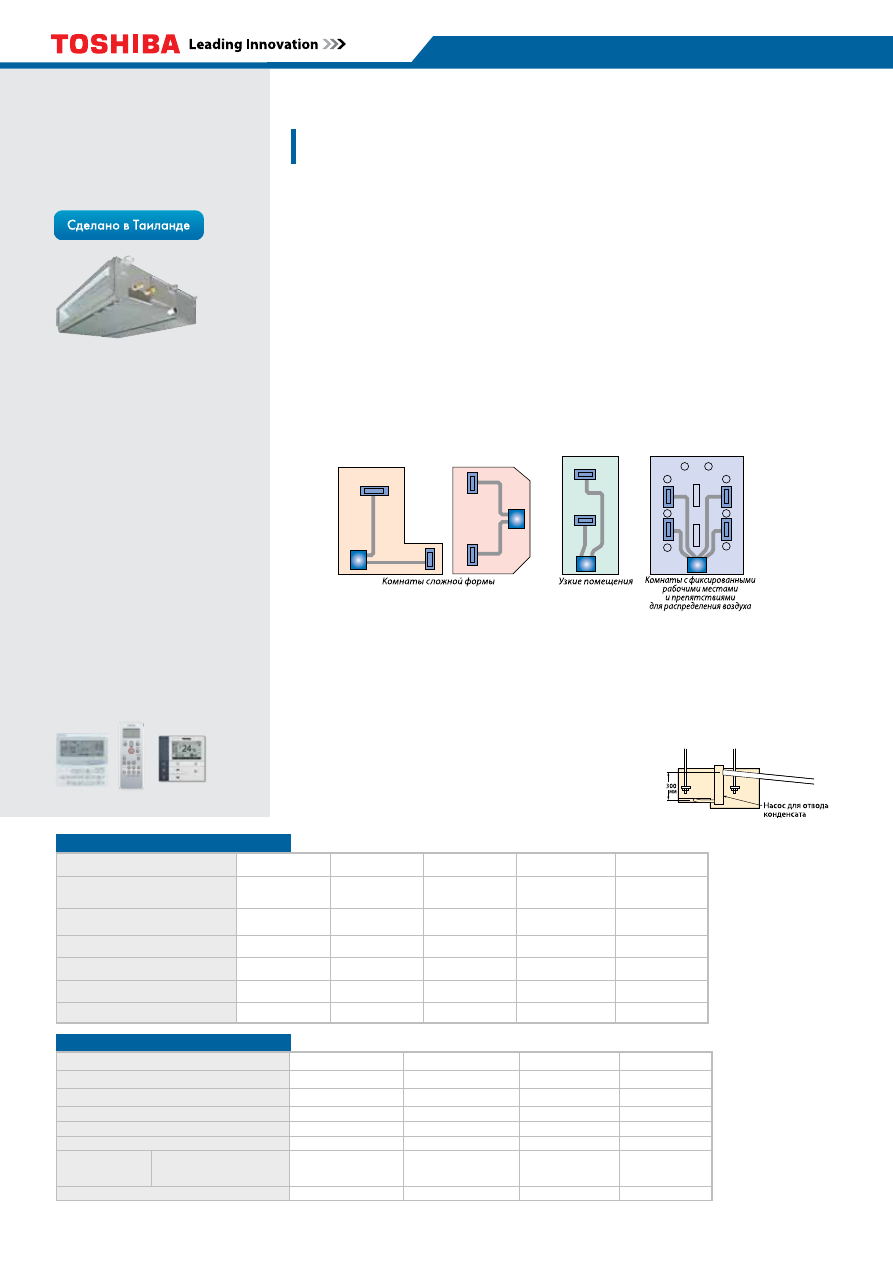

Канальные

блоки

Универсальные и интеллектуальные

RAV-SM566BTP-E
RAV-SM806BTP-E
RAV-SM1106BTP-E
RAV-SM1406BTP-E
RAV-SM1606BTP-E

Внешнее статическое давление может быть увеличено до 120 Па, тем самым во всех
точках помещения будет достигнуто равномерное распределение температуры, неза-
висимо от сложности системы воздуховодов.

Используя дренажный насос (в комплекте) с вы-
сотой подъема до 30 см, можно отводить кон-
денсат в любое место.

Широкий диапазон применения

Высокое статическое давление

Насос для отвода конденсата с большой высотой подъема

• Внешнее статическое давление, создаваемое кондиционером, можно повысить до

120 Па, что позволяет увеличить длину воздуховодов.

• Низкий уровень шума — всего 25 дБ(А) при минимальной скорости вентилятора.
• Гибкость применения: требуется минимум места за подвесным потолком. Прокладка

воздуховодов значительно облегчена благодаря мощной дренажной помпе с высо-
той подъема конденсата до 270 мм.

• Равномерное распределение воздуха.
• Обеспечивает чистый воздух в кондиционируемых помещениях благодаря широко-

му ассортименту фильтров различных классов очистки.

• Подмес свежего воздуха с улицы: воздух в помещениях непрерывно обновляется, со-

держание кислорода не падает.

Беспроводные пульты ДУ

TCB-AX32E2

Проводные пульты ДУ

RBC-AMT32E
RBC-AMS51E-EN
Lite Vision Plus
RBC-AMS41E
RBC-AS41E
RBC-AS21E2
TCB-EXS21TLE

Внутренний блок

RAV-SM

566BTP-E

806BTP-E

1106BTP-E

1406BTP-E

Наружный блок

RAV-SP

564ATP-E

804ATP-E

1104AT-E

1404AT-E

Холодопроизводительность (кВт)

5.0 (1.2 - 5.6)

7.1 (1.9 - 8.0)

10.0(2.6 - 12.0)

12.5 (2.6 - 14.0)

Теплопроизводительность (кВт)

5.6 (0.9 - 7.4)

8.0 (1.3 - 10.6)

11.2 (2.4 - 13.0)

14.0 (2.4 - 16.5)

Коэффициент эффективности EER

3.21

3.45

3.79

3.26

Коэффициент эффективности COP

3.61

3.62

4.04

3.81

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.56
1.55

2.06
2.21

2.64
2.77

3.38
3.67

Класс энергоэффективности охл./обогрев

A/A

Super Digital Inverter

Внутренний блок

RAV-SM

1106BTP-E

1406BTP-E

1606BTP-E

Наружный блок

RAV-SP

1104AT8-E

1404AT8-E

1604AT8-E

Холодопроизводительность (кВт)

10.0(2.6 - 12.0)

12.5 (2.6 - 14.0)

14.0 (2.6 - 16.0)

Теплопроизводительность (кВт)

11.2 (2.4 - 15.6)

14.0 (2.4 - 18.0)

16.0 (2.4 - 19.0)

Коэффициент эффективности EER

3.79

3.24

3.01

Коэффициент эффективности COP

4.04

3.81

3.48

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

2.64
2.77

3.86
3.67

4.65
4.60

Digital Inverter

Внутренний блок

RAV-SM

566BTP-E

806BTP-E

1106BTP-E

1406BTP-E

1606BTP-E

Наружный блок

RAV-SM

SM564ATP-E

SM804ATP-E

SM1104ATP-E

SM1404ATP-E

SM1603AT-E

Холодопроизводительность (кВт)

5.0 (1.5 - 5.6)

6.7 (1.5 - 7.4)

10.0 (3.0 -11.2)

12.1 (3.0-13.2)

14.0 (3.0 - 16.0)

Теплопроизводительность (кВт)

5.6 (1.5 - 6.3)

8.0 (1.5 - 9.0)

11.2 (3.0 - 12.5)

14.0 (3.0 - 16.0)

16 (3.0 - 18.0)

Коэффициент эффективности EER

2.73

2.82

3.18

2.74

2.73

Коэффициент эффективности COP

3.27

3.32

3.75

3.61

3.41

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.83
1.62

2.38
2.32

3.14
2.99

4.42
3.55

5.13
4.69

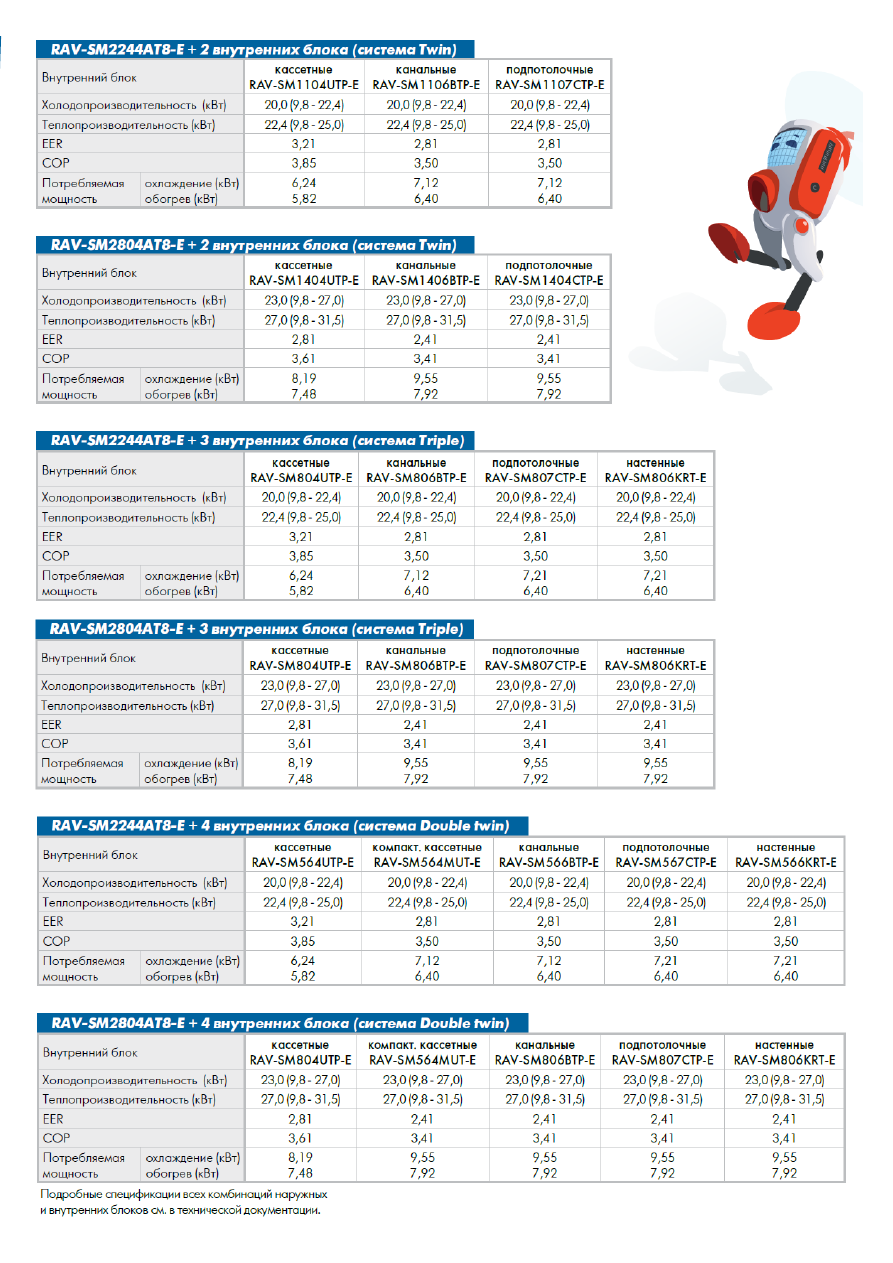

RAV-SM1104ATP+ 2 внутренних блока (система Twin)

Внутренний блок

RAV-SM

кассетные

564UTP-E

компакт. кассетные

564MUT-E

канальные

566BTP-E

компакт. канальные

564SDT-E

подпотолочные

567СTP-E

настенные

566KRT-E

Холодопроизводительность (кВт)

10,0 (3,0 - 11,2)

Теплопроизводительность (кВт)

11,2 (3,0 - 13,0)

11,2 (2,4 - 12,5)

11,2 (3,0 - 12,5)

EER / класс энергоэффективности

3,31 / A

3,16/B

3,18 / B

3,14/B

3,22 / A

3.19 / B

COP

3,82

3,75

3,81

3,75

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

3,02
2,93

3,16
2,99

3,14
2,99

3,18
2,99

3,11
2,94

3,13
2,99

RAV-SM1404ATP-E + 2 внутренних блока (система Twin)

Внутренний блок

кассетные

RAV-SM804UTP-E

канальные

RAV-SM806BTP-E

подпотолочные

RAV-SM807СTP-E

настенные

RAV-SM806KRT-E

Холодопроизводительность (кВт)

12,1 (3,0 - 13,2)

Теплопроизводительность (кВт)

12,8 (3,0 - 16,0)

EER

2,80

2,74

2,57

COP

3,76

3,61

3,73

3,37

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

4,29
3,40

4,42
3,55

4,42
3,43

4,71
3,80

RAV-SM1603AT-E + 2 внутренних блока (система Twin)

Внутренний блок

кассетные

RAV-SM804UTP-E

канальные

RAV-SM806BTP-E

подпотолочные

RAV-SM807СTP-E

настенные

RAV-SM806KRT-E

Холодопроизводительность (кВт)

14,0 (3,0 - 16,0)

Теплопроизводительность (кВт)

16,0 (3,0 - 18,0)

EER

3,12

2,73

3.01

2,65

COP

3,61

3,41

3.47

3,30

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

4,49
4,43

5,13
4,69

4.65
4.61

4.57
4.24

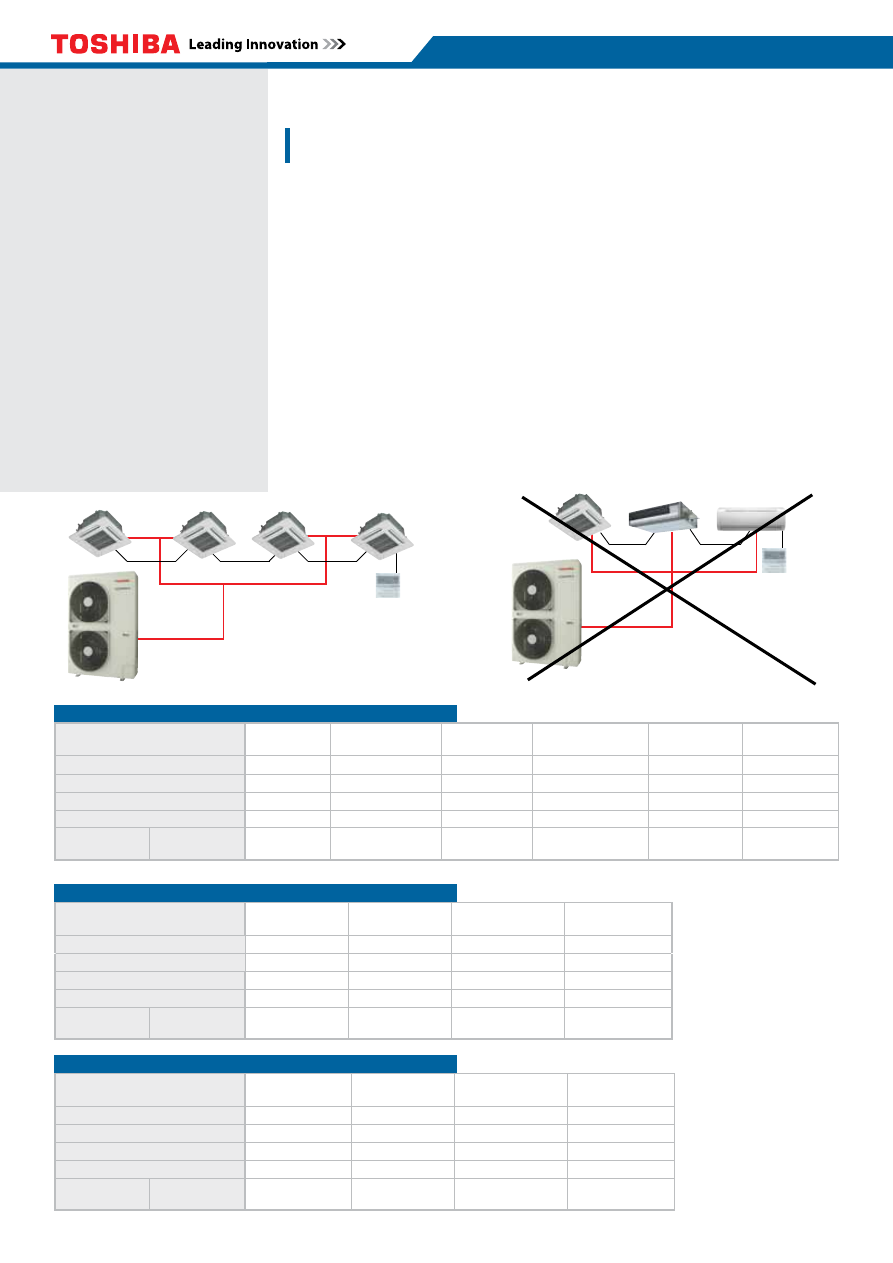

Разветвители позволяют подключить к на-
ружному  блоку  Digital  Inverter  несколько
внутренних  блоков.  Такая  мультисистема
позволяет равномерно распределять кон-
диционированный  воздух  в  помещении
большого  объема  –  крупных  магазинах,
офисах открытой планировки и т.п.

К  наружному  блоку  подключаются  два
(Twin),  три  (Triple)  или  четыре  (Double
Twin)  внутренних  блока  одного  типа
и  одинаковой  мощности.  Все  эти  блоки
должны  находиться  в  одном  помещении
и  управляться  с  одного  пульта.  Один  из
внутренних блоков назначается ведущим.

Все внутренние блоки

одного типа и равной

производительности!

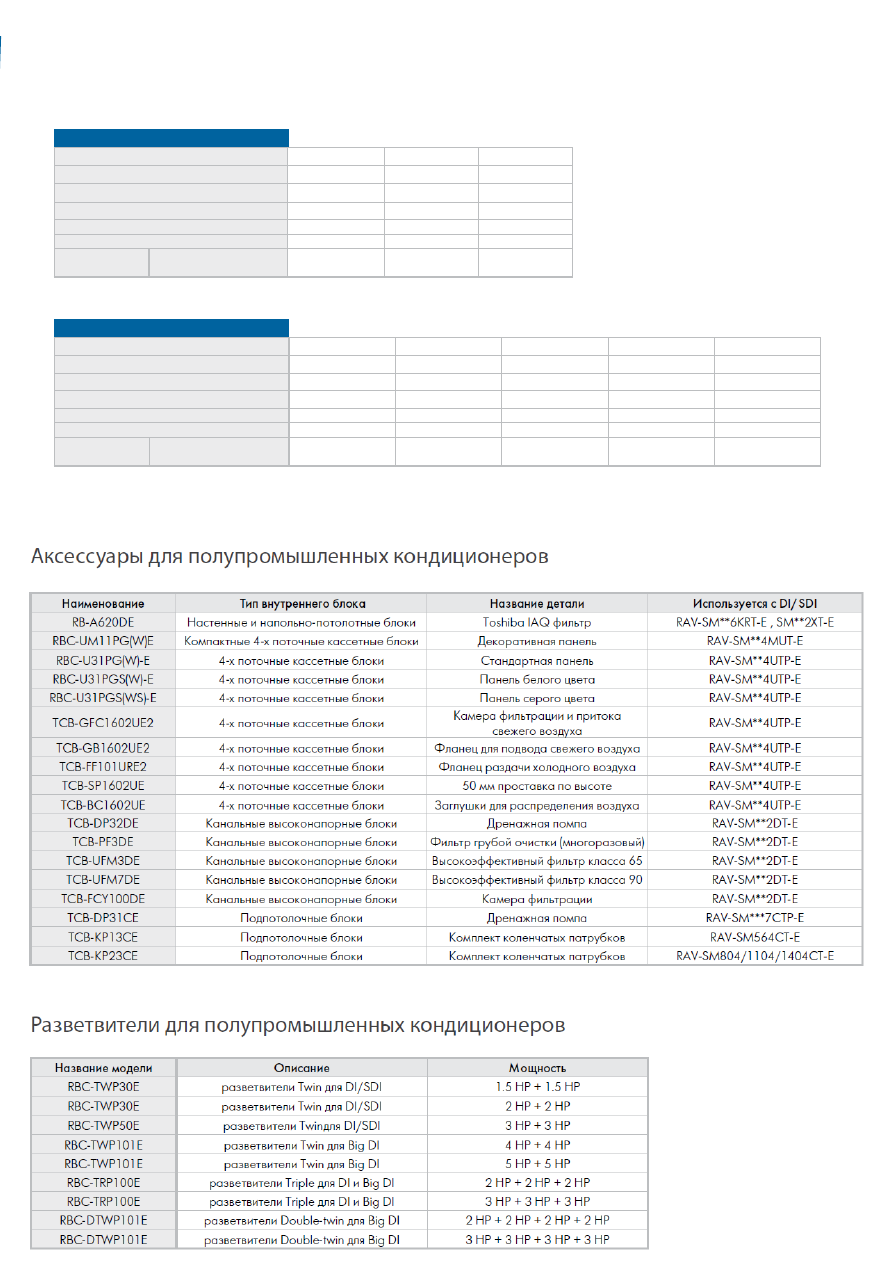

Разветвители

Разветвители для системы Twin

(2 внутренних блока):

RBC-TWP30E2

(1,5НР+1,5НР, 2НР+2НР)

RBC-TWP50E2

(3НР+3НР, 4НР+4НР)

RBC-TWP101E

(5НР+5НР)

Разветвители для системы Triple
(3 внутренних блока):

RBC-TRP101E

Разветвители для системы

Double twin (4 внутренних блока):

RBC-DTWP101E

Полупромышленные
мультисистемы Toshiba

• Комплект для системы Twin (2 внутренних блока) включает в себя фильтр

электромагнитных помех и набор патрубков

• Комплект для системы Triple (3 внутренних блока) включает в себя специ-

альные разветвители, оптимизирующие распределение хладагента.

• Разветвители подходят для всех типов полупромышленных внутренних

блоков Toshiba.

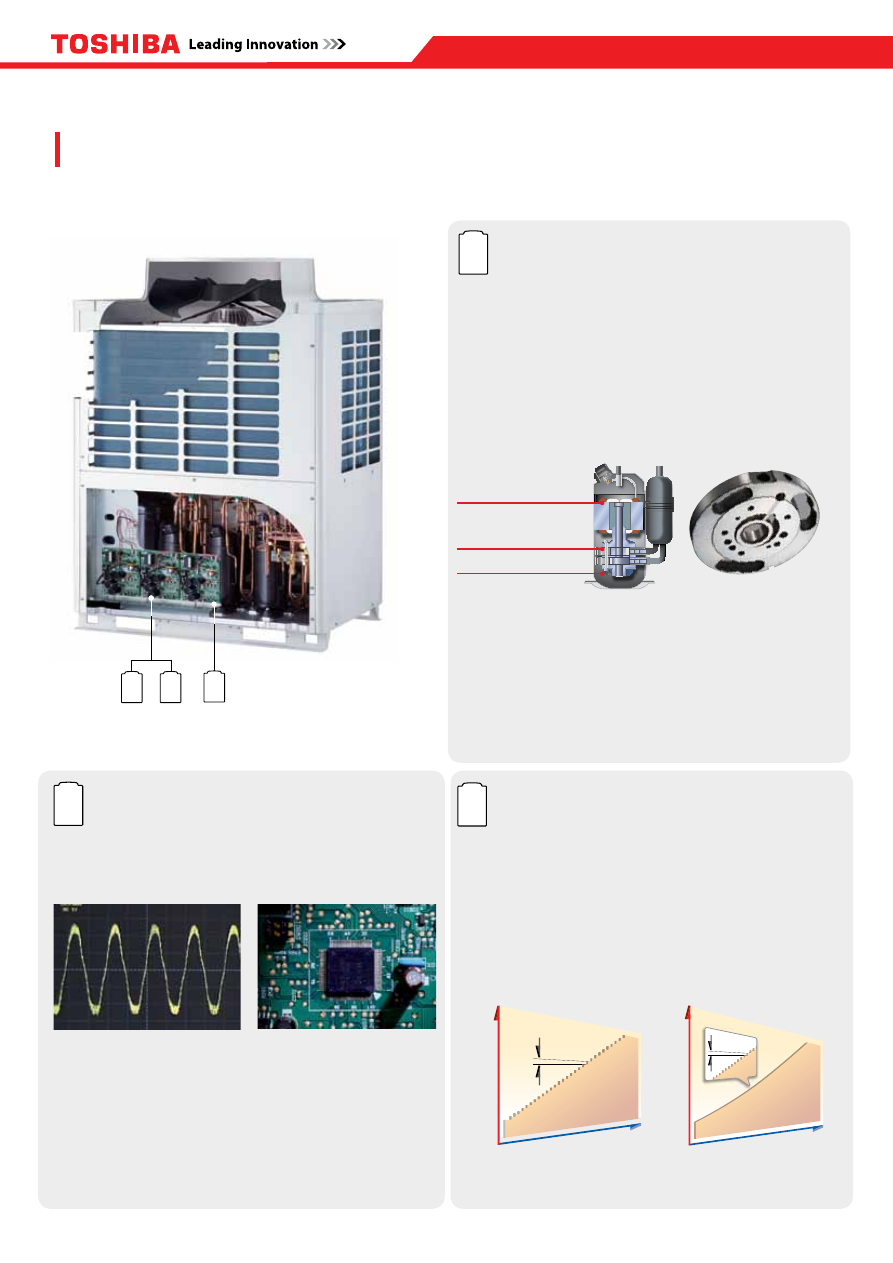

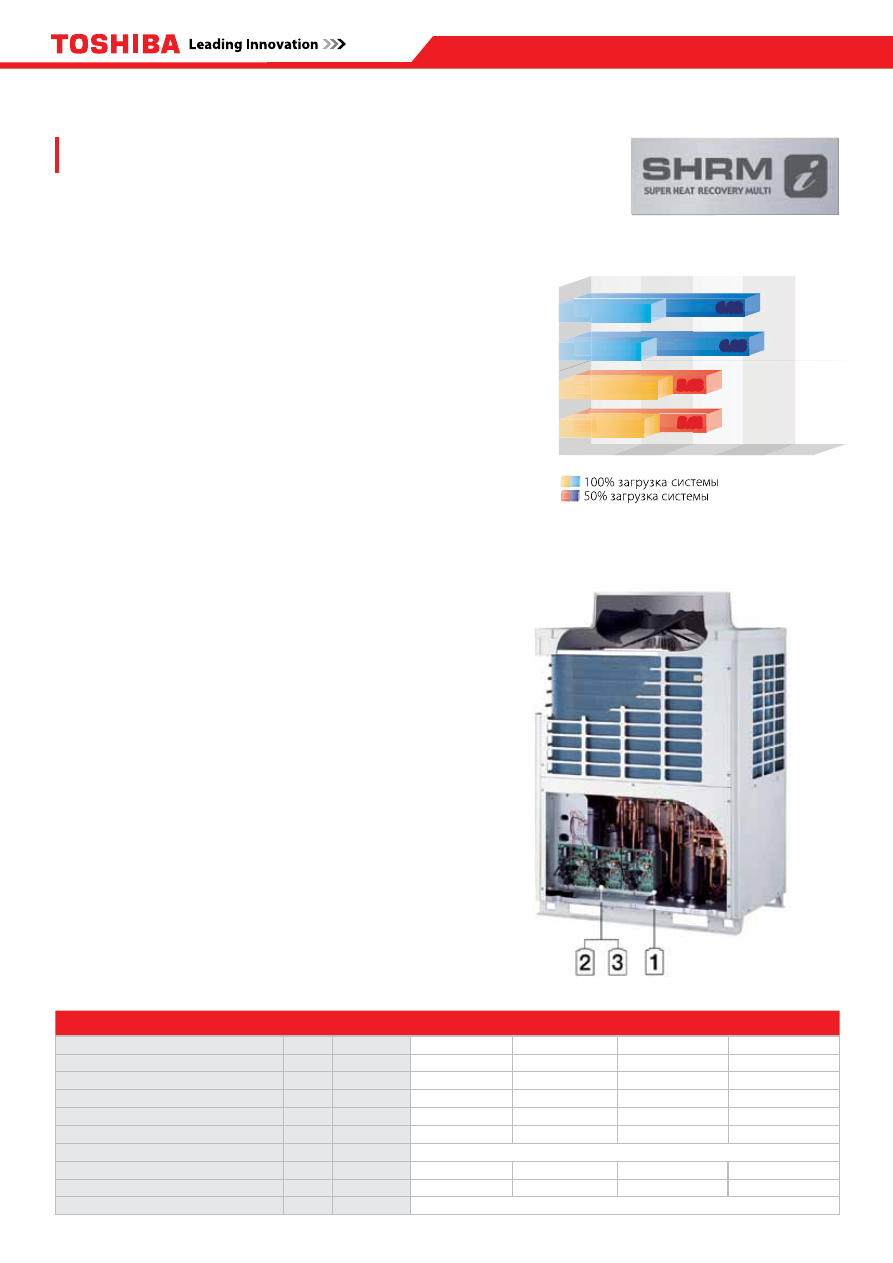

Впервые в отрасли! В мощных наружных блоках SMMS-i
3 компрессора и 3 инвертора

(14HP, 16HP)

Новый двухроторный компрессор

постоянного тока

*1*2

Высокоэффективные современные компрессоры

разработаны корпорацией Toshiba

Каждый наружный блок 14 НР и 16 НР оснащен тремя двух-
роторными компрессорами постоянного тока с инвертор-
ными приводами. Система обеспечивает непревзойденную
эффективность при неполной загрузке. Остальные блоки
имеют по два компрессора. Новые компрессоры позволя-
ют повысить как энергоэффективность, так и уровень ком-
форта.

Новый компрессор

постоянного тока

Оптимизирована  конструкция  ком-
прессионных  каналов  и  толщина
роторов, снижено трение и потери
давления  Увеличена  площадь  ред-
коземельных  магнитов,  что  повыси-
ло  эффективность  и  снизило  уро-
вень шума.

Двухроторный

компрессор

Двигатели

оснащены

мощными компактными
роторами с редкоземель-
ными магнитами, сни-
жающими вихревые токи.

Повышена эффективность

двигателя

Новая конструкция

каналов

Максимальная надежность

и защита

Инвертор с прецизионным векторным

управлением

*1*2

Полностью инверторное управление позволяет точно кон-
тролировать производительность

Плавная синусоида

Точное векторное управление
поддерживает идеально синусо-
идальный ток и значительно по-
вышает эффективность системы.

Плата управления

Инвертор  с  векторным  управ-
лением  мгновенно  превраща-
ет  ток  в  гладкую  синусоиду,
и двигатель компрессора вра-
щается исключительно плавно.

Абсолютно точная регулировка

скорости компрессора

Сверхточное управление скоростью компрессора:
шаг регулировки 0,1 Гц

Скорость компрессора регулируется практически непре-
рывно, с шагом в 0,1 Гц. Система управления поддержива-
ет в каждый момент именно ту производительность, которая
требуется, потери энергии и колебания температуры в по-
мещении при изменении частоты сведены к минимуму.

0.1 Гц

0.6 Гц

Компрессор, Гц

Производительность

*1 Модели 14 НР и 16 НР

*2 Данные на декабрь 2009 (исследование проведено Toshiba).

Предыдущая серия SMMS

Новая SMMS-i

Мультизональные системы

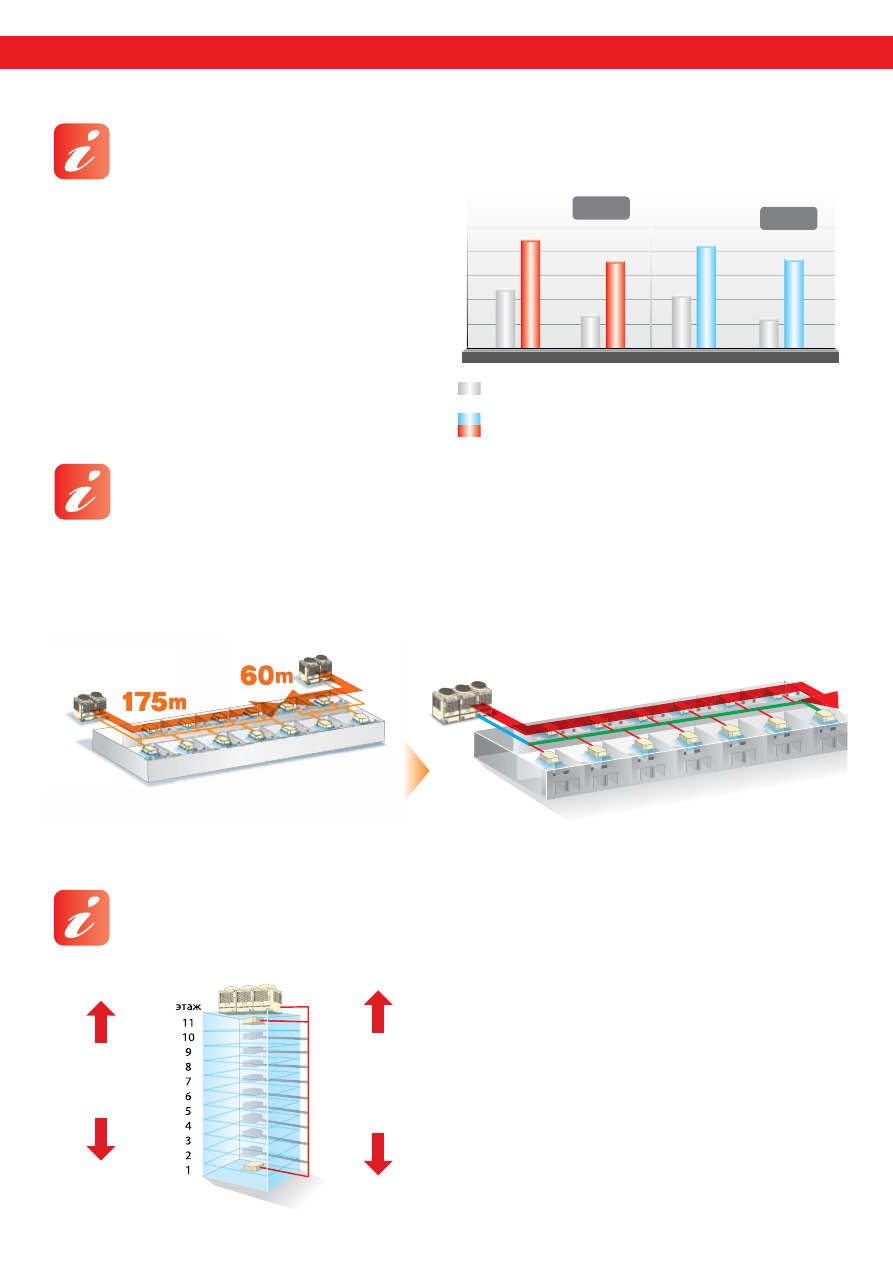

Повышенная энергоэффективность –

Забота об окружающей среде

Новые двухроторные компрессоры постоянного тока и век-
торное инверторное управление позволяют новой системе
SMMS-i достичь высочайшего в отрасли коэффициента эф-
фективности COP, равного

6,41

(при 50% нагрузке).

Теперь VRF-системы Toshiba достигают еще большей про-
изводительности при неполной загрузке.

4,15

3,28

3,52

4,52

8HP

16HP

8HP

16HP

6,41

5,50

6,26

5,60

COP

EER

Номинальная
производительность

50% нагрузка

8 HP: MMY-MAP0804HT8-E

16 HP: MMY-MAP1604HT8-E

Максимальная в отрасли длина трассы:
еще большая гибкость установки

Проектирование без ограничений

Максимальное эквивалентное расстояние между блоками теперь может достигать 235 метров. Это значительно облегча-
ет проектирование и монтаж VRF-системы в зданиях с множеством небольших комнат, а также в случае перепланировки
помещений.

Самая длинная ветвь трассы

235 м

Увеличен перепад высот
между блоками

SMMS-i опережает конкурентов по максимально
допустимому перепаду высот между внутренними
блоками. Он может достигать 40 метров!
Одна VRF-система Toshiba SMMS-i способна пол-
ностью кондиционировать 11-этажное здание.

Из расчета 3,5 м на этаж

Данные на декабрь 2009 (исследование проведено Toshiba).

Перепад высот между
внутренними блоками

Перепад высот

между внутренним
и внешним блоком

40 м

70 м

Максимальное энергосбережение
в отрасли

Предыдущая серия SMMS
Для этажа нужны ДВЕ системы

Новая SMMS-i
Достаточно всего ОДНОЙ системы

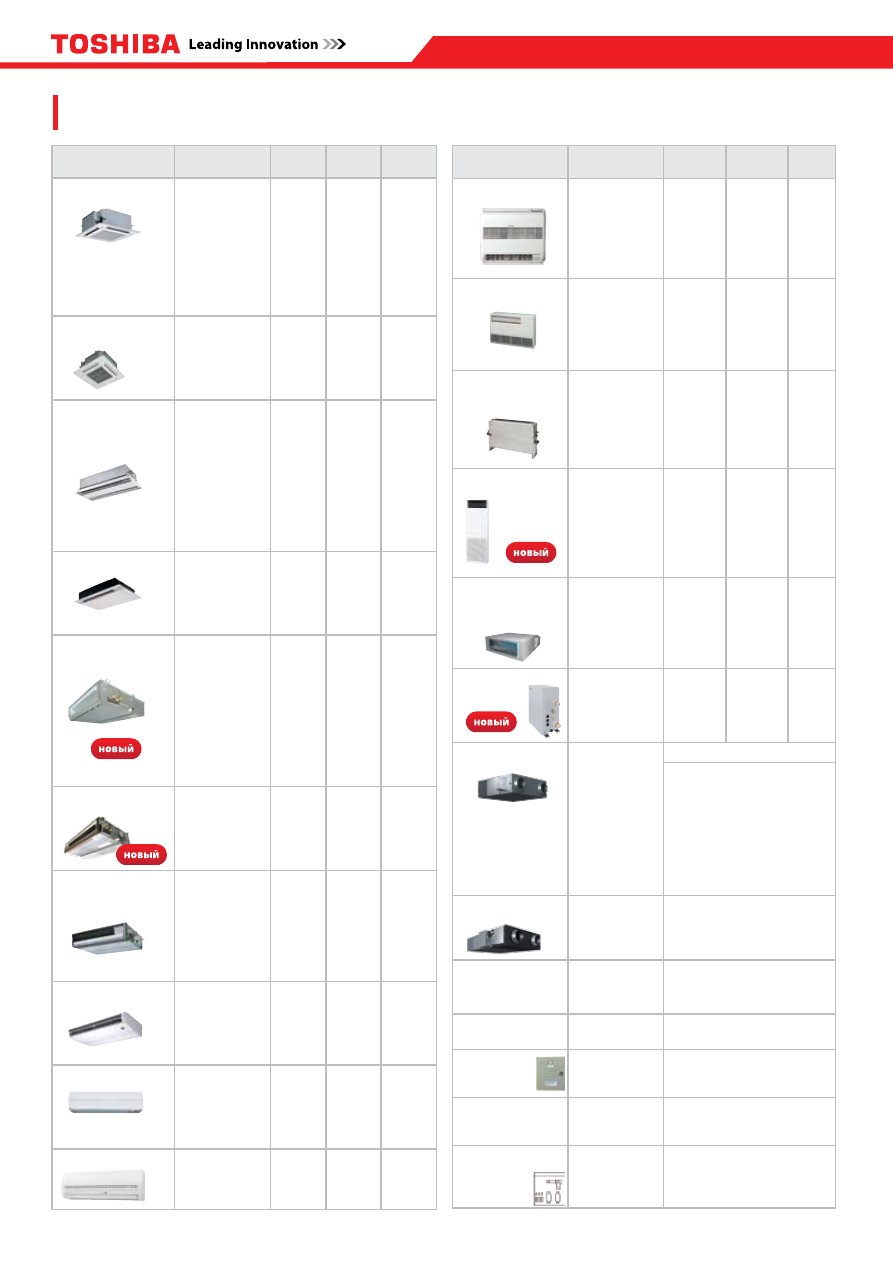

Модельный ряд внутренних VRF-систем Toshiba

Тип

Модель

Код

производит.

Холодопр.

(кВт)

Теплопр.

(кВт)

Консольные 2-поточные

MML-AP0074NH-E
MML-AP0094NH-E
MML-AP0124NH-E
MML-AP0154NH-E
MML-AP0184NH-E

0,80
1,00
1,25
1,70
2,00

2,20
2,80
3,60
4,50
5,60

2,50
3,20
4,00
5,00
6,30

Напольные в корпусе

MML-AP0074H-E
MML-AP0094H-E
MML-AP0124H-E
MML-AP0154H-E
MML-AP0184H-E
MML-AP0244H-E

0,80
1,00
1,25
1,70
2,00
2,50

2,20
2,80
3,60
4,50
5,60
7,10

2,50
3,20
4,00
5,00
6,30
8,00

Напольные для скрытой
установки

MML-AP0074BH-E
MML-AP0094BH-E
MML-AP0124BH-E
MML-AP0154BH-E
MML-AP0184BH-E
MML-AP0244BH-E

0,80
1,00
1,25
1,70
2,00
2,50

2,20
2,80
3,60
4,50
5,60
7,10

2,50
3,20
4,00
5,00
6,30
8,00

Напольные колонные

MMF-AP0156H-E
MMF-AP0186H-E
MMF-AP0246H-E
MMF-AP0276H-E
MMF-AP0366H-E
MMF-AP0486H-E
MMF-AP0566H-E

1,70
2,00
2,50
3,00
4,00
5,00
6,00

4,50
5,60
7,10
8,00
11,20
14,00
16,00

5,00
6,30
8,00
9,00
12,50
16,00
18,00

Канальные со 100%
притоком свежего
воздуха

MMD-AP0481HFE
MMD-AP0721HFE
MMD-AP0961HFE

5,00
8,00
10,00

14,00
22,40
28,00

8,90
13,90
17,40

Модуль теплой
воды

MMW-AP0271LQ-E
MMW-AP0561LQ-E

2,50
5,00

8,0
16,0

Рекуператоры

VN-M150HE
VN-M250HE
VN-M350HE
VN-M500HE
VN-M650HE
VN-M800HE
VN-M1000HE
VN-M1500HE
VN-M2000HE

Расход воздуха (м

/ч)

150
250
350
500
650
800

1000
1500
2000

Рекуператоры + блоки
прямого испарения*

MMD-VN502HEXE
MMD-VN802HEXE
MMD-VN1002HEXE

500
800

1000

Рекуператоры + блоки
прямого испарения +
увлажнители*

MMD-VNK502HEXE
MMD-VNK802HEXE
MMD-VNK1002HEXE

500
800

1000

Дренажный насос
в сборе

TCB-DP31HEXE

Для моделей MMD-VN и MMD-VNK

Контроллер для
блока прямого
испарения

MM-DXC010
(ведущий)

Контроллер для
блока прямого
испарения

MM-DXC012
(ведомый)

Комплект клапанов
для блока прямого
испарения

MM-DXV080
MM-DXV140
MM-DXV280

Тип

Модель

Код про-

извод.

Холодопр.

(кВт)

Теплопр.

(кВт)

4-поточные кассетные

MMU-AP0092H
MMU-AP0122H
MMU-AP0152H
MMU-AP0182H
MMU-AP0242H
MMU-AP0272H
MMU-AP0302H
MMU-AP0362H
MMU-AP0482H
MMU-AP0562H

1,00
1,25
1,70
2,00
2,50
3,00
3,20
4,00
5,00
6,00

2,80
3,60
4,50
5,60
7,10
8,00
9,00
11,20
14,00
16,00

3,20
4,00
5,00
6,30
8,00
9,00
10,00
12,50
16,00
18,00

Компактные 4-поточные
кассетные

MMU-AP0054MH-E
MMU-AP0074MH-E
MMU-AP0094MH-E
MMU-AP0124MH-E
MMU-AP0154MH-E
MMU-AP0184MH-E

0,60
0,80
1,00
1,25
1,70
2,00

1,70
2,20
2,80
3,60
4,50
5,60

1,90
2,50
3,20
4,00
5,00
6,30

2-поточные кассетные

MMU-AP0072WH
MMU-AP0092WH
MMU-AP0122WH
MMU-AP0152WH
MMU-AP0182WH
MMU-AP0242WH
MMU-AP0272WH
MMU-AP0302WH
MMU-AP0362WH
MMU-AP0482WH
MMU-AP0562WH

0,80
1,00
1,25
1,70
2,00
2,50
3,00
3,20
4,00
5,00
6,00

2,20
2,80
3,60
4,50
5,60
7,10
8,00
9,00
11,20
14,00
16,00

2,50
3,20
4,00
5,00
6,30
8,00
9,00
10,00
12,50
16,00
18,00

1-поточные кассетные

MMU-AP0074YH-E
MMU-AP0094YH-E
MMU-AP0124YH-E
MMU-AP0154SH-E
MMU-AP0184SH-E
MMU-AP0244SH-E

0,80
1,00
1,25
1,70
2,00
2,50

2,20
2,80
3,60
4,50
5,60
7,10

2,50
3,20
4,00
5,00
6,30
8,00

Канальные (стандартные) MMD-AP0076BHP-E

MMD-AP0096BHP-E
MMD-AP0126BHP-E
MMD-AP0156BHP-E
MMD-AP0186BHP-E
MMD-AP0246BHP-E
MMD-AP0276BHP-E
MMD-AP0306BHP-E
MMD-AP0366BHP-E
MMD-AP0486BHP-E
MMD-AP0566BHP-E

0,80
1,00
1,25
1,70
2,00
2,50
3,00
3,20
4,00
5,00
6,00

2,20
2,80
3,60
4,50
5,60
7,10
8,00
9,00
11,20
14,00
16,00

2,50
3,20
4,00
5,00
6,30
8,00
9,00
10,00
12,50
16,00
18,00

Канальные
(высоконапорные)

MMD-AP0186HP-E
MMD-AP0246HP-E
MMD-AP0276HP-E
MMD-AP0366HP-E
MMD-AP0486HP-E
MMD-AP0566HP-E

2,0
2,5
3,0
4,0
5,0
8,0

5,6
7,1
8,0
11,2
14,0
16,0

6,3
6,8
9,0
12,5
16,0
18,0

Канальные (компактные)

MMD-AP0054SPH-E
MMD-AP0074SPH-E
MMD-AP0094SPH-E
MMD-AP0124SPH-E
MMD-AP0154SPH-E
MMD-AP0184SPH-E
MMD-AP0244SPH-E
MMD-AP0274SPH-E

0,60
0,80
1,00
1,25
1,70
2,00
2,50
3,00

1,70
2,20
2,80
3,60
4,50
5,60
7,10
8,00

1,90
2,50
3,20
4,00
5,00
6,30
8,00
9,00

Потолочные

MMC-AP0154H-E
MMC-AP0184H-E
MMC-AP0244H-E
MMC-AP0274H-E
MMC-AP0364H-E
MMC-AP0484H-E

1,70
2,00
2,50
3,00
4,00
5,00

4,50
5,60
7,10
8,00
11,20
14,00

5,00
6,30
8,00
9,00
12,50
16,00

Настенные 3 cерия

MMK-AP0073H
MMK-AP0093H
MMK-AP0123H
MMK-AP0153H
MMK-AP0183H
MMK-AP0243H

0,80
1,00
1,25
1,70
2,00
2,50

2,20
2,80
3,60
4,50
5,60
7,10

2,50
3,20
4,00
5,00
6,30
8,00

Настенные 4 серия

MMK-AP0074MH-E
MMK-AP0094MH-E
MMK-AP0124MH-E

0,80
1,00
1,30

2,20
2,80
3,60

2,50
3,20
3,60

Мультизональные системы

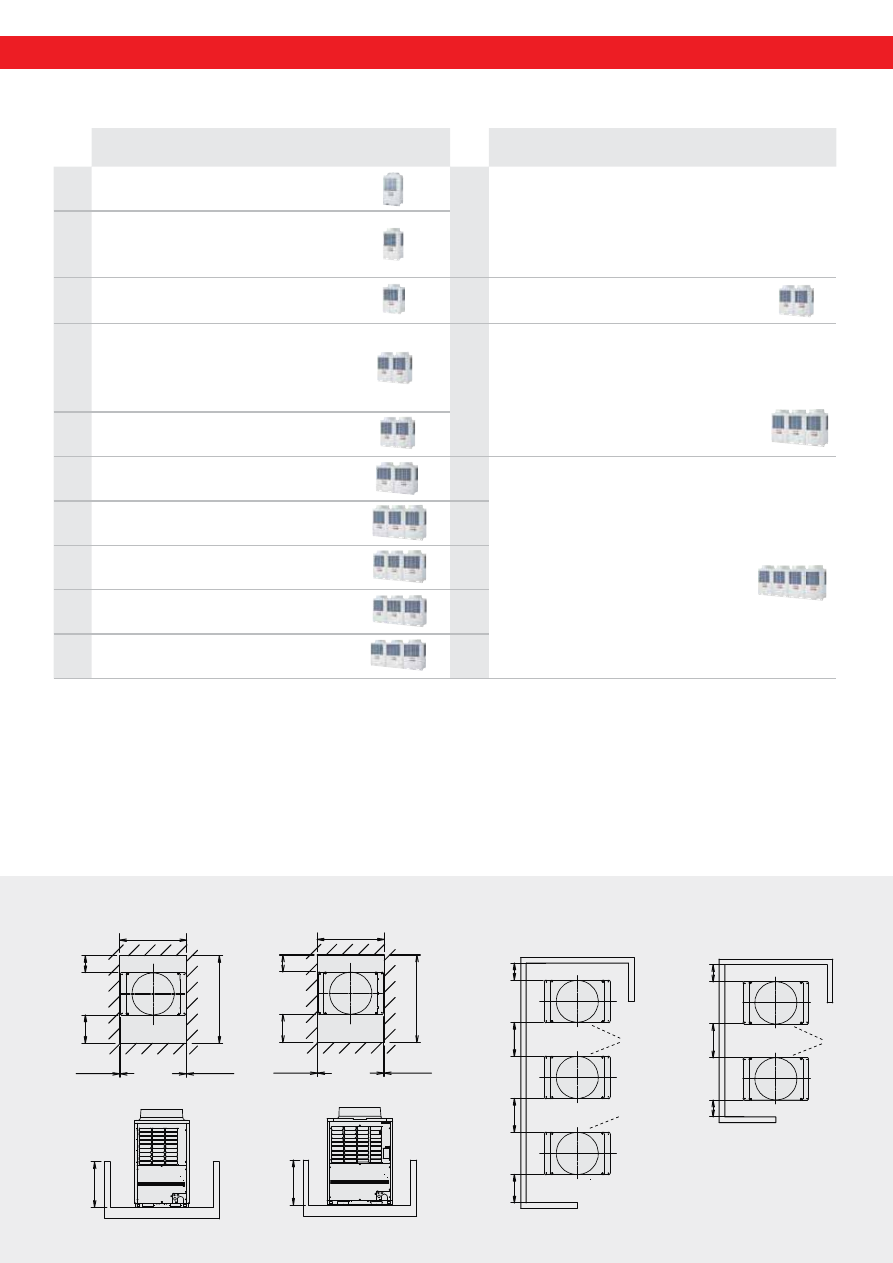

Высокоэффективные наружные блоки SMMS-i

Стандартные наружные блоки SMMS-i

Модель (MMY-)

Холодопро-

изводительность

Теплопро-

изводительность

Внешний вид

Модель (MMY-)

Холодопро-

изводительность

Теплопро-

изводительность

Внешний вид

5 HP

MAP0501HT8-E

14,0 кВт

16,0 кВт

6 HP

MAP0601HT8-E

16,0 кВт

18,0 кВт

8 HP

MAP0804HT8(P)-E

22,4 кВт

25,0 кВт

10 HP

MAP1004HT8(P)-E

28,0 кВт

31,5 кВт

12 HP

MAP1204HT8(P)-E

33,5 кВт

37,5 кВт

14 HP

MAP1404HT8(P)-E

40,0 кВт

45,0 кВт

16 HP

MAP1604HT8(P)-E

45,0 кВт

50,0 кВт

16 HP

AP1624HT8(P)-E

45,0 кВт

50,0 кВт

18 HP

AP1814HT8(P)-E

50,4 кВт

56,5 кВт

20 HP

AP2014HT8(P)-E

56,0 кВт

63,0 кВт

22 HP

AP2214HT8(P)-E

61,5 кВт

69,0 кВт

24 HP

AP2414HT8(P)-E

68,0 кВт

76,5 кВт

24 HP

AP2424HT8(P)-E

68,0 кВт

76,5 кВт

26 HP

AP2614HT8(P)-E

73,0 кВт

81,5 кВт

26 HP

AP2624HT8(P)-E

73,0 кВт

81,5 кВт

28 HP

AP2814HT8(P)-E

78,5 кВт

88,0 кВт

28 HP

AP2824HT8(P)-E

78,5 кВт

88,0 кВт

30 HP

AP3014HT8(P)-E

85,0 кВт

95,0 кВт

30 HP

AP3024HT8(P)-E

85,0 кВт

95,0 кВт

32 HP

AP3214HT8(P)-E

90,0 кВт

100,0 кВт

32 HP

AP3224HT8(P)-E

90,0 кВт

100,0 кВт

34 HP

AP3414HT8(P)-E

96,0 кВт

108,0 кВт

34 HP

AP3424HT8(P)-E

96,0 кВт

108,0 кВт

36 HP

AP3614HT8(P)-E

101,0 кВт

113,0 кВт

36 HP

AP3624HT8(P)-E

101,0 кВт

113,0 кВт

38 HP

AP3814HT8(P)-E

106,5 кВт

119,5 кВт

38 HP

AP3824HT8(P)-E

106,5 кВт

119,5 кВт

40 HP

AP4014HT8(P)-E

112,0 кВт

127,0 кВт

40 HP

AP4024HT8(P)-E

112,0 кВт

127,0 кВт

42 HP

AP4214HT8(P)-E

118,0 кВт

132,0 кВт

42 HP

AP4224HT8(P)-E

118,0 кВт

132,0 кВт

44 HP

AP4414HT8(P)-E

123,5 кВт

138,0 кВт

44 HP

AP4424HT8(P)-E

123,5 кВт

138,0 кВт

46 HP

AP4614HT8(P)-E

130,0 кВт

145,0 кВт

46 HP

AP4624HT8(P)-E

130,0 кВт

145,0 кВт

48 HP

AP4814HT8(P)-E

135,0 кВт

150,0 кВт

48 HP

AP4824HT8-E

135,0 кВт

150,0 кВт

•  Данные приведены для моделей 50 Гц. Данные моделей 60 Гц см. в технической документации.
•  Указаны приблизительные значения холодо- и теплопроизводительности.
•  Имеются также системы, работающие только на охлаждение.
•  Питание: 3 фазы, 50 Гц 400 В (380 ~ 415 В)
•  Скачки напряжения не должны превышать ±10%.
•  Номинальные условия: Охлаждение: температуры в помещении 27°C DB/19°C WB, температура на улице 35°C.
•  Обогрев: температура в помещении 20°C, температура на улице 7°C DB/6°C WB
•  Стандартная трасса состоит из магистральной трубы длиной 5 м и ответвления длиной 2,5 м с перепадом высот 0 м.
•  Макс. полная длина трассы равна сумме длин всех труб жидкостной или газовой линии

Модели MMY-MAP****HT-E произведены на заводе Тошиба в Японии.
Модели MMY-MAP****HTP-E произведены на заводе Тошиба в Таиланде.

≥1010

≥10

≥500

≥1780

≥1230

≥10

≥500

≥1780

≥500

≥600

≥500

( ≥1000 )

≥500

≥600

≥500

( ≥1000 )

≥800

Пространство для монтажа и обслуживания

F - вид спереди

8 HP / 10 HP / 12HP

14 HP / 16 HP

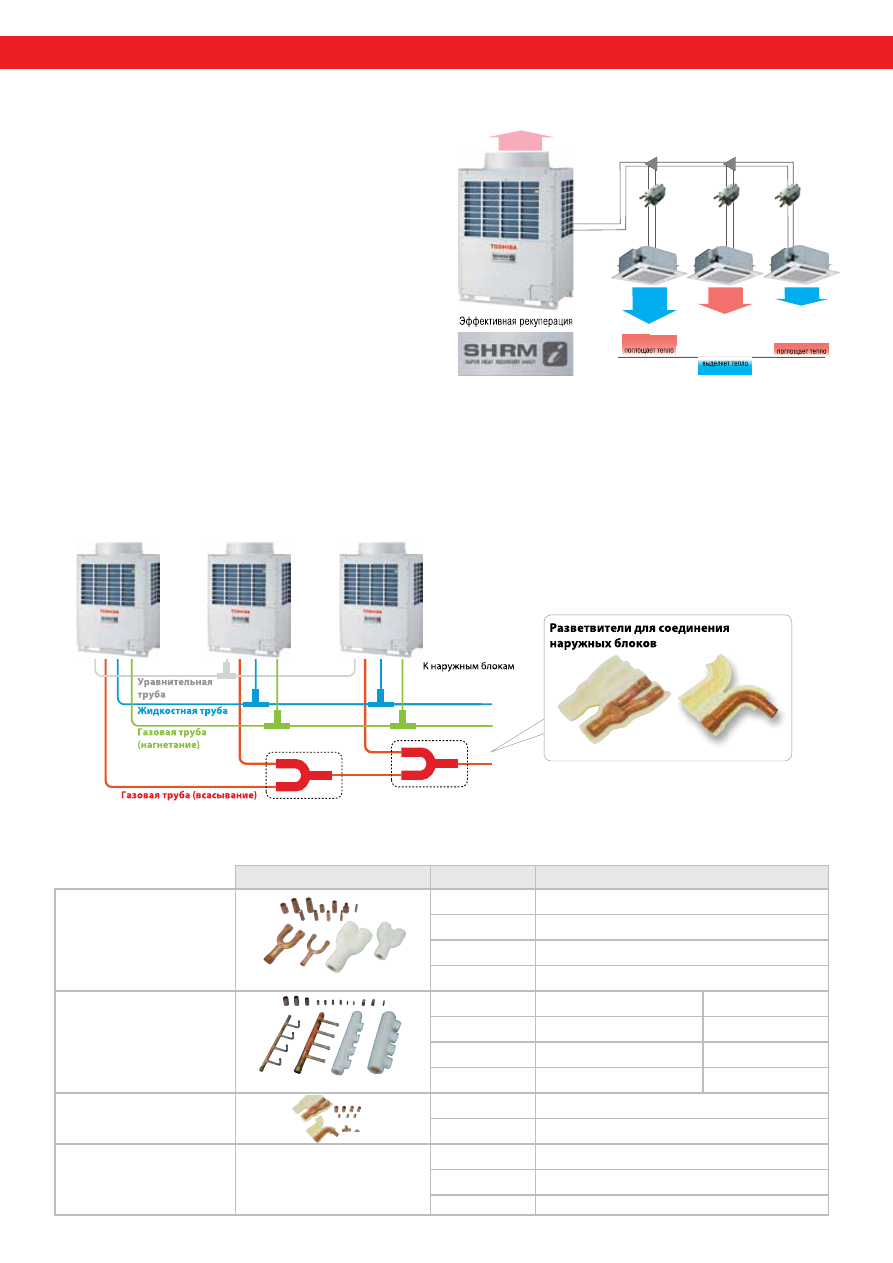

SHRM-i – новая трехтрубная
система с рекуперацией тепла

Наружный блок

MAP0804FT8-E MAP1004FT8-E MAP1204FT8-E

MAP1404FT8-E

Холодопроизводительность

кВт

охлаждение

22,4

28,0

33,5

40,0

Потребляемая мощность

кВт

охлаждение

5,17

7,28

8,38

11,30

EER

охлаждение

4,33

3,85

4,00

3,54

Теплопроизводительность

кВт

обогрев

25,0

31,5

37,5

45,0

Потребляемая мощность

кВт

обогрев

5,68

7,50

9,05

12,70

COP

обогрев

4,40

4,20

4,14

3,54

Тип компрессора

Двухроторный герметичный

Максимальная полная длина трассы

300

Перепад высот (внутр. блок выше/ниже)

30/50

Параметры энергоснабжения

В-ф-Гц

3 фазы (4-жильный) – 50 Гц – 400В (380-415 В)

Компания TOSHIBA предлагает на российском рынке новые трехтрубные VRF-системы
с рекуперацией. SHRM-i имеют производительность от 8 до 42 НР, они позволяют од-
новременно охлаждать одни помещения и обогревать другие.

Три инверторных компрессора

Впервые  в  отрасли  система  с  рекуперацией  включает
в себя наружные блоки с тремя инверторными компрессо-
рами (12 и 14 НР). В наружных блоках меньшей производи-
тельности – по два компрессора. Надежные двухроторные
компрессора постоянного тока особенно эффективны при
неполной загрузке.
Инверторное управление каждым компрессором гаранти-
рует, что в каждом помещении будет точно поддерживать-
ся желаемая температура, независимо от типа внутренних
блоков и длины трассы. Точное векторное управление под-
держивает идеально синусоидальный ток и значительно по-
вышает эффективность системы.
В  системе  Toshiba  полностью  отсутствуют  компрессора
без  инверторного  управления.  Унификация  компрессоров
позволяет назначить любой блок многомодульной системы
ведущим.  Это  обеспечивает  равную  наработку  моточа-
сов  каждым  компрессором  и  эксплуатацию  системы  даже
при  выходе  из  строя  одного  из  компрессоров.  Инженеры
Toshiba  оптимизировали  конструкцию  компрессионных
каналов, снизили трение и потери давления, увеличили пло-
щадь редкоземельных магнитов роторов.

Преимущества

• Энергетическая эффективность повышена: в режиме

охлаждения EER=6,05 (система 12НР при 50% нагрузке),
в режиме обогрева СОР=5,63 (система 8НР при 50%
нагрузке).

• Температурный диапазон расширен, теперь он состав-

ляет от -20 до +15 °С в режиме обогрева.

• Максимальная длина трассы увеличена с 300 до 500 м

(при производительности 34НР и выше).

• Точность инверторного управления повышена: частота

вращения компрессоров теперь регулируется с точно-
стью до 0,1 Гц.

EER

8HP

12HP

8HP

12HP

COP

4.33

4.40

4.00

4.14

6.02

5.63

6.05

5.61

8HP : MMY-MAP0804FT8-E

12HP : MMY-MAP1204FT8-E

6.02

6.05

5.63

5.61

Мультизональные системы

Широкий выбор устройств

Номинальная холодопроизводительность SHRM-i может
составлять от 8НР до 42НР (22 – 118 кВт), причем каж-
дая система может содержать до трех наружных и до 48
внутренних блоков.
Большой ассортимент внутренних блоков 16 различных
типов и 13 типоразмеров - кассетные, канальные, под-
потолочные, настенные, напольные - позволяет подо-
брать систему практически для любых помещений.

Y-образные разветвители

На газовой линии SHRM-i устанавливаются Y-образные разветвители. Они имеют меньшее сопротивление потоку хла-
дагента, чем использованные ранее в системе SHRM T-образные разветвители. Благодаря использованию Y-образных
разветвителей удалось повысить длину трассы, упростить монтаж и повысить надежность VRF-системы.

(RBM-BT14FE, RBM-BT24FE)

Внешний вид

Наименование

модели

Использование (зависит от кода мощности

внутренних блоков)

Y-образный разветвитель (тройник)

RBM-BY55FE

до 6,4

RBM-BY105FE

от 6,4 до 14,2

RBM-BY205FE

от 14,2 до 25,2

RBM-BY305FE

25,2 и более

Коллекторы

RBM-HY1043FE

Менее 14,2

(макс. 4 отвода)

RBM -HY2043FE

от 14,2 до 25,2

(макс. 4 отвода)

RBM-HY1083FE

Менее 14,2

(макс. 8 отводов)

RBM-HY2083FE

от 14,2 до 25,2

(макс. 8 отводов)

Разветвители для соединения
наружных блоков

RBM-BT14FE

Менее 26

RBM-BT24FE

26 и более

Распределители потоков для
трехтрубной VRF-системы SHRM-i

RBM-Y1123FE

Внутренние блоки менее 11,2 кВт

RBM-Y1803FE

Внутренние блоки 11,2 - 18 кВт

RBM-Y2803FE

Внутренние блоки 18-28 кВт

Оборудование для фреоновой трассы SHRM-i

Самые высокие показатели экономичности

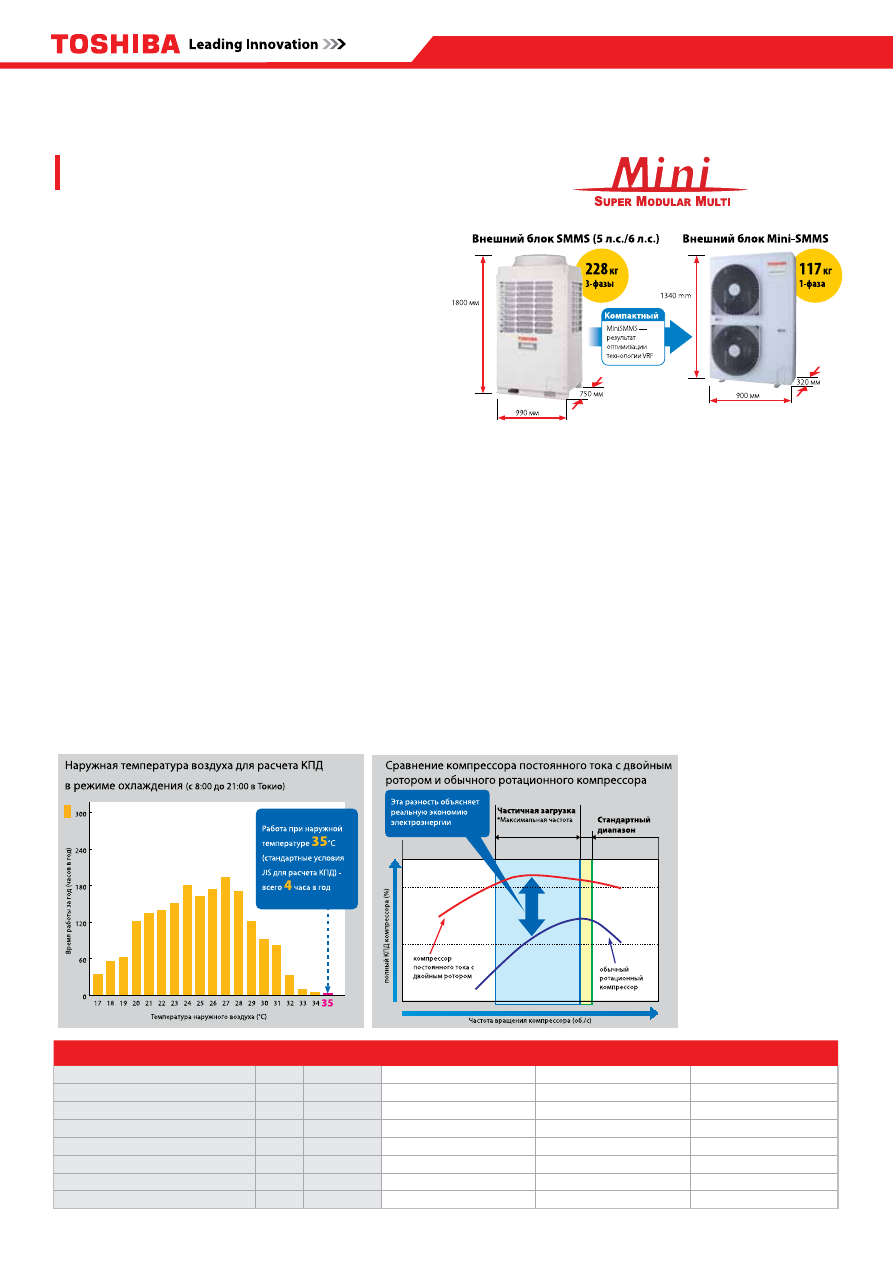

Мультизональная мини-система
Toshiba Mini SMMS

Для  зданий  и  помещений,  в  которых  сложно  или  неце-
лесообразно  устанавливать  полноразмерную  VRF  си-
стему  SMMS-i,  компания  Toshiba  разработала  систему
Mini SMMS.

Наружный блок

MCY-MAP0401HT

MCY-MAP0501HT

MCY-MAP0601HT

Холодопроизводительность

кВт

охлаждение

12,1

14,0

15,5

Потребляемая мощность

кВт

охлаждение

2,82

3,47

4,63

EER

кВт

охлаждение

4,29

4,03

3,35

Теплопроизводительность

кВт

обогрев

12,5

16,0

18,0

Потребляемая мощность

кВт

обогрев

2,71

4,00

4,85

COP

В-ф-Гц

4,61

4,00

3,71

Расход воздуха

/ч

5820

6120

6420

Уровень звукового давления

дБ(А)

49 - 50

50 - 52

51 - 53

–

Коэффициент энергоэффективности системы в ре-
жиме обогрева

СОР =4,61

, не имеет себе равных

в отрасли (4НР)

–

Самый высокий класс энергоэффективности А у всех мо-
делей внешних блоков во всех режимах

–

Точное поддержание микроклимата при минимальных
затратах энергии благодаря современным технологиям
Toshiba.

– Внешние блоки создают крайне низкий уровень шума

благодаря вентиляторам в форме крыла летучей мыши.

– Дополнительный комплект вентилей PMV обеспечит ком-

форт и тишину в спальне, детской, библиотеке.

Реальные затраты на электроэнергию за сезон зависят не
только  от  номинальной  эффективности,  но  и  от  наружных
температур.  Стандартный  EER  рассчитывается  для  темпе-
ратуры  +35°С,  а  в  реальности  система  кондиционерова-
ния в условиях России работает при более низкой темпера-
туре.  Именно  при  частичной  загрузке  эффективность  Mini
SMMS с двухроторным компрессором постоянного тока су-
щественно выше, чем у стандартных кондиционеров.

Поразительно низкий уровень шума

Максимальная гибкость установки

Mini SMMS потребляет минимум

электроэнергии за сезон

–

13 типов внутренних блоков, одновременное кондици-
онирование до 9 помещений, мощность охлаждения до
15,5 кВт. Питание от однофазной сети 220 В.

–

Компактные и легкие внешние блоки трех типоразмеров
(12, 14 и 15,5 кВт)

–

Общая длина фреоновой трассы до 180 м, расстояние
до дальнего блока 100 м, максимальный перепад высо-
ты до 30 м

Мультизональные системы

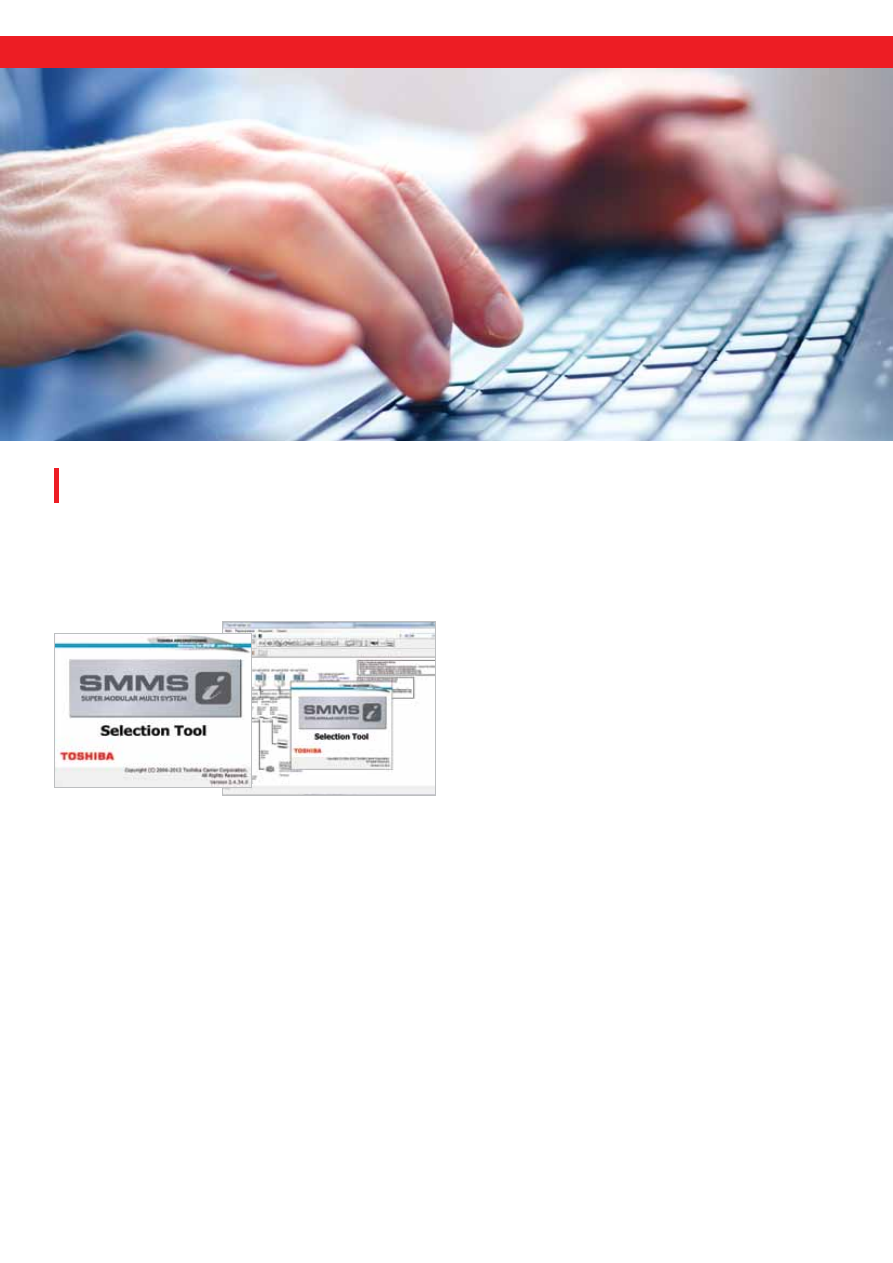

Компания Toshiba создала новую фирменную програм-
му Selection Tool, позволяющую проектировщикам быстро
и точно подобрать VRF-системы всех типов: SMMS-i, SHRM-i
и Mini-SMMS, учитывая все значимые факторы и требования
заказчика.

Программа подбора VRF-систем Toshiba SMMS-i

Программа создана на базе руководства по проектирова-
нию и монтажу VRF-систем Toshiba и полностью учитывает
все нюансы подбора оборудования.

Основная особенность данной программы — возможность
учета всех факторов, влияющих на работу и производитель-
ность  системы  в  различных  условиях  эксплуатации.  В  ре-
зультате проектировщик получает не абстрактные, средние
значения производительности, а реальные данные, которые
будет  выдавать  выбранная  система  при  заданных  условиях
эксплуатации.
Новая  версия  программы  подбора  Toshiba  «Selection  Tool
для  SMMS-i,  MiNi-SMMS,  SHRM-i»  поддерживает  русский
язык и ещё 17 языков.

С помощью программы подбора SMMS-i проектирование
системы можно осуществлять двумя способами:
1) Wizard Method («Ассистент»)
2) Drag-&-Drop Method (графический интерфейс)
Независимо от выбранного метода, перед началом проекти-
рования необходимо задать расчетные температуры наруж-
ного воздуха для режимов обогрева и охлаждения.

При  проектировании  методом  Wizard  Вы  вводите  требуе-
мые  данные  внутренних  и  наружных  блоков,  а  программа
сама  автоматически  выстроит  структурную  схему  системы.
Вам  останется  лишь  отредактировать  ее  в  соответствии
с проектом.

Проектируя систему методом Drag-&-Drop, Вы сами выстра-
иваете схему VRF-системы, перетаскивая иконки из меню
программы в требуемое место и вводя параметры каждого
блока в соответствии с техническим заданием.

При  выборе  внутренних  блоков  учитываются  требуемые
холодо-  и  теплопроизводительности,  расчетные  темпера-
туры  воздуха  в  помещении,  перепад  высот  и  расстояние
от  последнего  компонента.  При  изменении  скорости  вен-
тилятора  сразу  можно  увидеть  изменения  уровня  шума
и производительности.

В отличие от предыдущей версии программа подбора
SMMS-i позволяет ввести данные о внутреннем блоке в груп-
пе (индивидуальное или групповое управление) и выбрать
к нему пульт управления. Внутренние блоки со всеми введен-
ными параметрами можно копировать.

При выборе наружного блока учитывается неравномер-
ность загруженности системы (возможно превышение про-
изводительности внутренних блоков над внешними до 35%),
положение наружного блока относительно внутренних, дли-
на магистральной трубы. К полученной системе Вы можете
добавить центральный пульт управления и/или систему сете-
вого управления.

Программа подбора SMMS-i может осуществлять проверку
системы. Спроектированную систему можно распечатать
или экспортировать в формат PDF, Excel или AutoCAD. Про-
грамма генерирует подробный отчет о проекте с полной
спецификацией по оборудованию, разветвителям, системам
управления и расходным материалам (трубы, хладагент).

Toshiba Каталоги продукции: бытовые и полупромышленные кондиционеры (2018-2012 год) - часть 22
