Toshiba Каталоги продукции: бытовые и полупромышленные кондиционеры (2018-2012 год) - часть 21

Тепловые насосы Estia

45

Наружный блок

HWS-

804H-E

1104H-E

1104H8(R)-E

1404H-E

1404H8(R)-E

1604H8(R)-E

Гидромодуль (комбинация)

HWS- 804XWH**-E 1404XWH**-E 1404XWH**-E 1404XWH**-E 1404XWH**-E 1404XWH**-E

Номинальная теплопроизвод.* (кВт)

8.0

11.2

11.2

14.0

14.0

16.0

Номинальная холодопроизвод.* (кВт)

6.0

10.0

10.0

11.0

11.0

13.0

Коэффициент
эффективности

COP обогрев
EER охлаждение

4.46
3.10

4.88
3.07

4.80
3.07

4.50
2.89

4.40
2.89

4.30
2.71

Потребляемая
мощность *

обогрев (кВт)
охлаждение (кВт)

1.79
1.94

2.30
3.26

2.34
3.26

3.11
3.81

3.16
3.81

3.72
4.80

Номинальный расход
воды

обогрев (л/мин)
охлаждение (л/мин)

22.90
17.20

32.10
28.90

32.10
28.90

40.10
31.50

40.10
31.50

45.80
37.30

Расход воздуха  охлаж./обогр.  (м

3

/ч)

3420

6060

6060

6180

6180

6180

Звуковое давление дБ(А)

49

49

50

51

51

52

Звуковая мощность дБ(А)

64

66

66

68

68

69

Размеры (ВхШхГ) (мм)

890x900x320

1340x900x320

1340x900x320

1340x900x320

1340x900x320

1340x900x320

Масса (кг)

63

93

93

93

93

93

Тип компрессора

двухроторный компрессор постоянного тока

Хладагент

R410A

Трубы (газ - жидкость)

5/8” - 3/8”

5/8” - 3/8”

5/8” - 3/8”

5/8” - 3/8”

5/8” - 3/8”

5/8” - 3/8”

Минимальная длина трассы (м)

5

5

5

5

5

5

Максимальная длина трассы (м)

30

30

30

30

30

30

Максимальный перепад высот (м)

30

30

30

30

30

30

Длина трассы без дозаправки

30

30

30

30

30

30

Допустимая уличная температура
(отопление)/ охлаждение) °С

от -20 до +25/ от +10 до +43

Допустимая уличная температура
(горячая вода) °С

от -20 до +43

Питание В-фаз-Гц

220-1-50

220-1-50

380-3N-50

220-1-50

380-3N-50

380-3N-50

Гидромодуль

HWS- 804XWHM3-E

804XWHT6-E

804XWHT9-E

1404XWHM3-E

1404XWHT6-E 1404XWHT9-E

Используется совместно с типоразмером

80

80

80

110-140-160

110-140-160

110-140-160

Температура воды на выходе
(обогрев/охлаждение) °С

от +20 до +55/ от +7 до +25

Размеры (ВхШхГ)

925 x 525 x 355

925 x 525 x 355

925 x 525 x 355

925 x 525 x 355

925 x 525 x 355

925 x 525 x 355

Масса (кг)

50

50

50

54

54

54

Звуковое давление дБ(А)

27

27

27

29

29

29

Электронагреватель (кВт)

3

6

9

3

6

9

Питание (В-фаз-Гц)

220-1-50

380-3N-50

380-3N-50

220-1-50

380-3N-50

380-3N-50

Максимальный ток (А)

13

13 x 2

13 x 3

13

13 x 2

13 x 3

Бойлер

HWS- 1501CSHM3-E 2101CSHM3-E 3001CSHM3-E

Объем воды (л)

150

210

300

Макс. температура воды °С

75

75

75

Электронагреватель (кВт)

2,75

2,75

2,75

Питание (В-фаз-Гц)

220/230-1-50

220/230-1-50

220/230-1-50

Высота (мм)

1090

1474

2040

Диаметр (мм)

550

550

550

Масса (кг)

31

41

59

Материал

нержавеющая сталь

Наименование

Описание

Функции

TCB-PCIN3E

плата вывода

Выходные сигналы о работе компрессора, аварийном останове или разморозке

TCB-PCMO3E

плата ввода

Входные команды ХОЛОД/ТЕПЛО и СТОП с удалённого пульта

HWS-AMS11E

проводной пульт управления

Пульт для управления всеми функциями теплового насоса и контроля температуры воздуха

Наружные блоки

Гидромодули

Бойлеры

Аксессуары и дополнительное оборудование

* Производительности в этом каталоге рассчитаны для таких условий: Звуковое давление измерено на расстоянии 1 м от наружного блока и 1,5 м от гидромодуля.
Обогрев: Температура воды на выходе: 35°C (

∆

T 5°C). Температура наружного воздуха: 7 °C DB / 6 °C WB.

Охлаждение: Температура холодной воды на выходе: 7°C (

∆

T 5°C). Температура наружного воздуха: 35 °C DB.

46

Полупромышленные

кондиционеры



Super Digital Inverter
Digital Inverter

47

Мощные и надежные кондиционеры Digital Inverter и Super Digital Inverter идеально подходят для офиса, дома,
магазина или ресторана. Канальные, кассетные, настенные или потолочные блоки, производительность от 3,5
до 23 кВт, длина трассы до 75 метров позволят выбрать оптимальную систему при любых требованиях заказчи-
ка. Современная технология цифрового инвертора и традиционное качество Toshiba делают полупромышлен-
ные кондиционеры исключительно эффективными и экономичными.

До -15°С

Встроенный  «зимний  комплект»  позволяет  полу-
промышленным кондиционерам Toshiba стабиль-
но работать в режиме охлаждения при темпера-
туре на улице до -15°С.

«Зимний  комплект»  встраивается  на  заводе,
не требует никаких доработок и обеспечивается
заводской гарантией.

Инвертор

Инверторное  управление  двухроторным  ком-
прессором  Toshiba  (плавное  регулирование
скорости)

снижает

потребление

электро-

энергии  на  40-50%  и  увеличивает  срок  службы
кондиционера.

Высший класс энергетической эффективности А
в режимах охлаждения и обогрева!

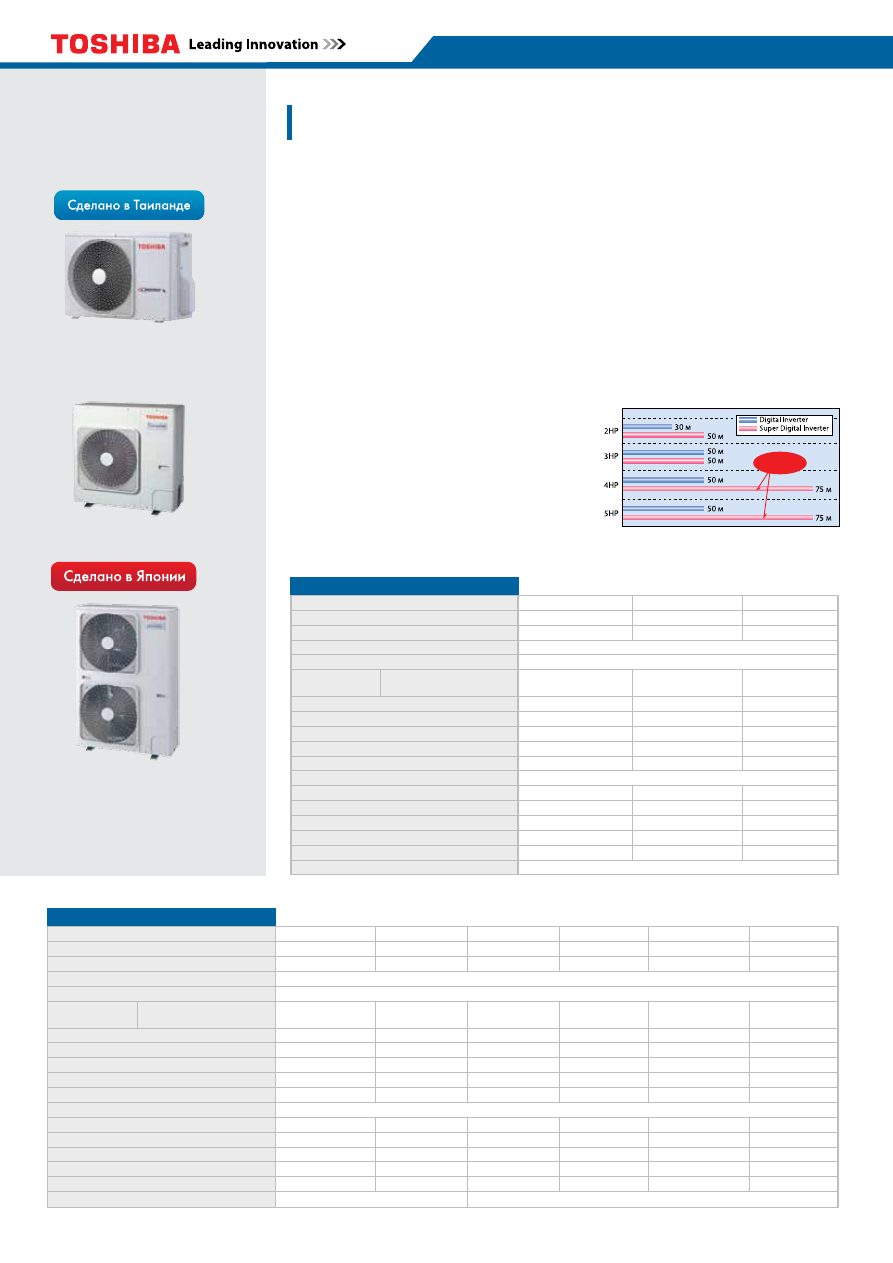

Трасса до 75 метров

Расстояние  между  внутренним  и  наружным  бло-
ками может достигать 50 метров у кондиционеров
серии Digital Inverter и 75 метров у Super Digital
Inverter. Перепад высот до 30 м.

Сделано в Японии

Все  полупромышленные  кондиционеры  произ-
водятся  на  собственных  заводах  корпорации
Toshiba в Японии и Таиланде, с многоступенчатым
контролем качества.

48

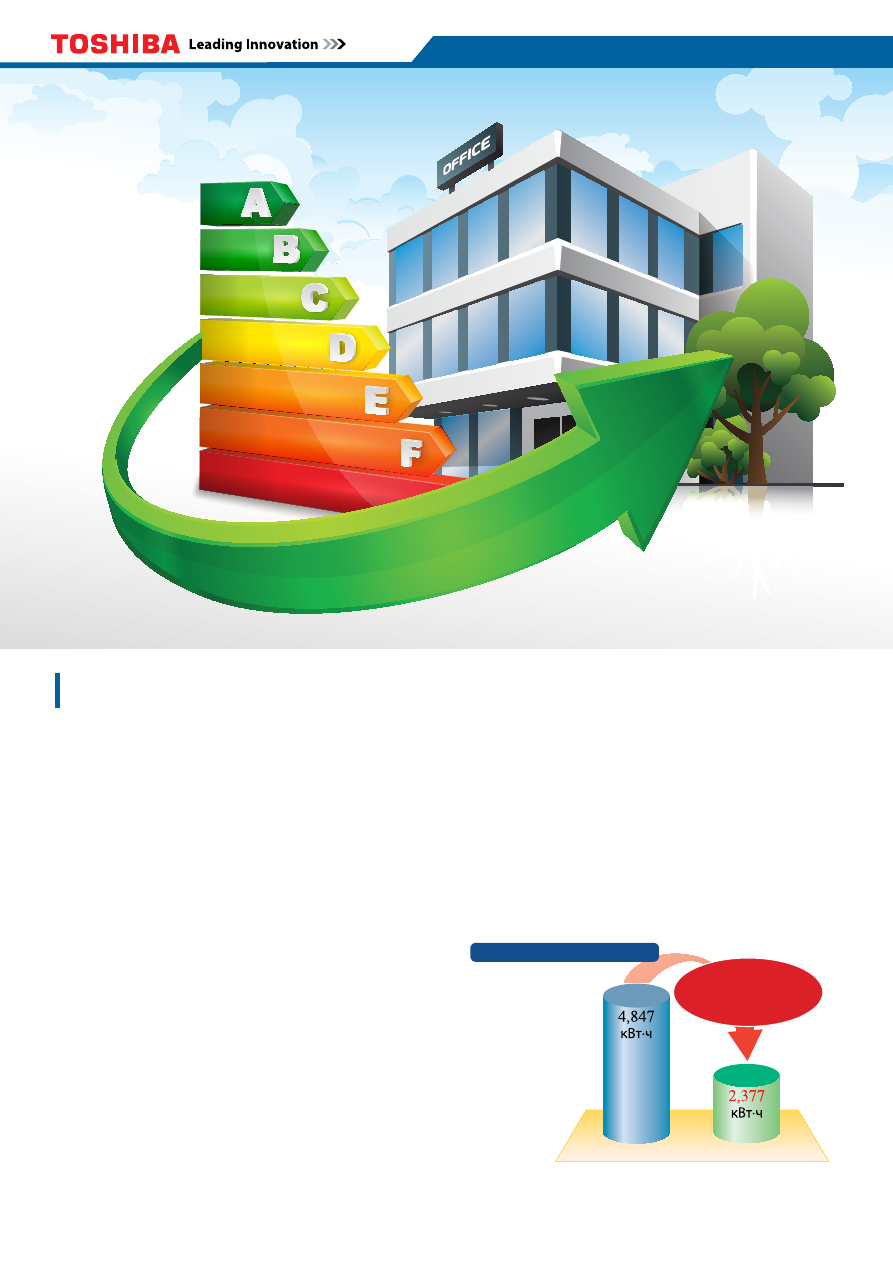

Прорыв в области энергетической
эффективности

Эффективное использование электроэнергии

Мощный высокоэффективный кондиционер с технологией цифрового инвертора потребляет на 50% меньше электроэнер-
гии по сравнению с обычным. Температурный режим также поддерживается более стабильно. Впечатляющая экономия
и точность достигнута благодаря двухроторным компрессорам с широким диапазоном производительности. Примером
служит работа в режиме охлаждения/обогрева наружного блока 4HP в комплекте с четырехпоточным кассетным внутрен-
ним блоком.

Условия проведения измерений

Стандарт:

 JRA4048-2001

Место:

Лондон.

Тип здания:

 отдельно стоящее.

Период проведения

: с 21 мая по 10 октября (охлаждение),

с 21 ноября по 11 апреля (обогрев).

Время работы:

 8:00 до 21:00.

Примечание:

 Сезонное потребление электроэнергии под-

считано  при  работе  агрегата  в  стандартных  условиях,
определяемых  японской  Ассоциацией  производителей  хо-
лодильного  оборудования  и  оборудования  для  кондицио-
нирования воздуха. Значения могут отличаться в зависимо-
сти от места установки и условий эксплуатации.

Сравнение сезонного потребления электроэнергии

Кондиционер с постоянной

скоростью компрессора

(R 407 C)

Super Digital

Inverter Toshiba

Меньше на 50%

Модель 4 HP мощность 10 кВт

Векторная обработка формы

выходного напряжения.

Новый Хладагент R410A

Двухроторный компрессор

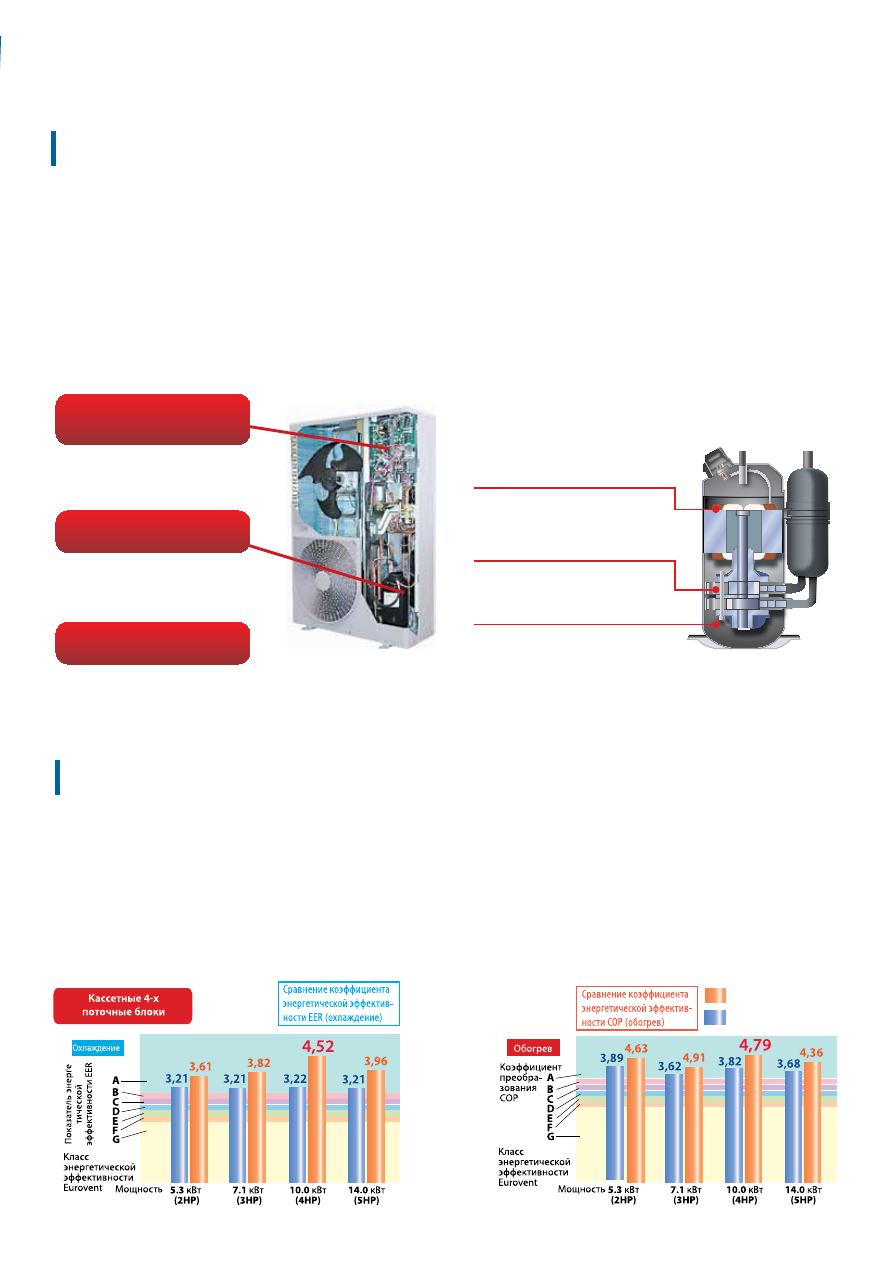

49

•   При  использовании  векторной  обработки  формы  вы-

ходного  напряжения  и  привода  с  интеллектуальным
управлением питания (IPDU) достигается высокая эффек-
тивность и низкий уровень шума.

•   Компрессор  отличается  повышенной  эффективностью

Три основные конструктивные
особенности

Повышена эффективность
двигателя компрессора

Более эффективное сжатие
хладагента за счет применения
деталей прецизионной точности

Повышенная степень сжатия
хладагента в компрессионных
каналах новой конструкции

и стабильностью при продолжительной работе на низ-
кой  частоте,  что  значительно  сокращает  потребление
электроэнергии.

•   Используется высокоэффективный хладагент R410A,

не разрушающий озоновый слой

Мы установили новый мировой стандарт
коэффициента энергоэффективности (COP)

Каждой модели Toshiba Super Digital Inverter присвоен наивысший класс
энергетической эффективность «А» как при работе в режиме охлаждения,
так и в режиме обогрева.

Класс энергетической эффективности «А»

Super Digital Inverter
Digital Inverter

50

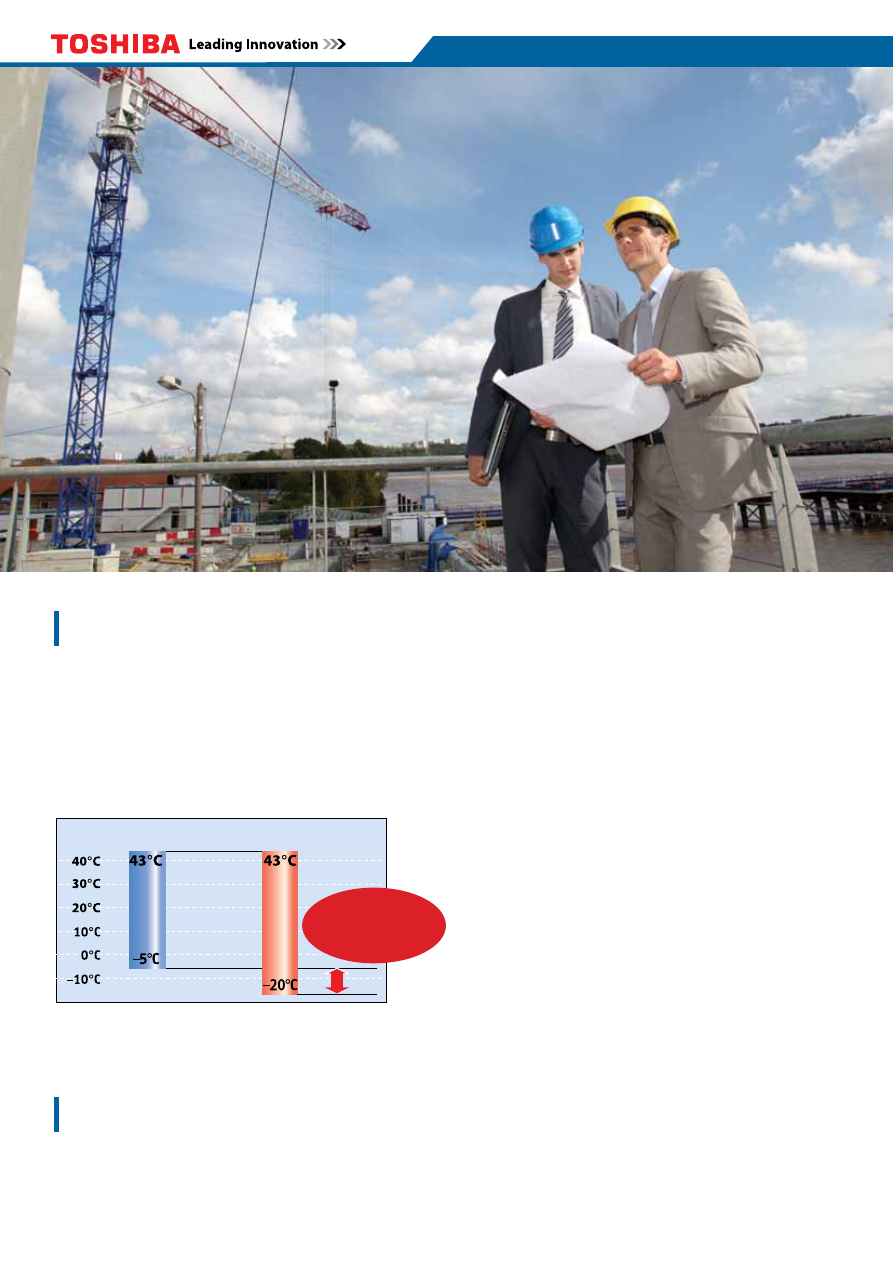

Полупромышленные кондиционеры
для сурового климата

Пониженный шум наружных блоков

Инверторные  кондиционеры  Toshiba  способны  стабильно
работать  на  охлаждение  зимой,  даже  при  низких  уличных
температурах до -15 С.

Эта возможность крайне важна для помещений с большим
количеством  компьютерной  техники.  Ведь  их  необходимо
охлаждать круглый год!

При  этом,  как  и  в  кондиционерах  предыдущих  моделей,
обеспечивается  и  мощный  обогрев  помещения  даже  при
температуре наружного воздуха до -20°С.

В  серии  Super  Digital  Inverter  используется  специальная  технология  для  снижения  и  без  того  минимального  уровня
шума  серии  Digital  Inverter.  Полупромышленные  кондиционеры  Toshiba  являются  одними  из  самых  тихих  и  не  принесут
акустического дискомфорта ни владельцам, ни соседям.

Стандартная  комплектация  DI  и  SDI  работает  на  охлаждение  при  температуре

наружного воздуха до -15°С, а на обогрев до -20°С

Сравнение допустимой минимальной

температуры наружного воздуха

Наружная температура

Другие модели
полупром. кондиционеров

Допустимая температура

в режиме обогрева на 15°С,

а в режиме охлаждения

на 10°С ниже!

Digital Inverter

51

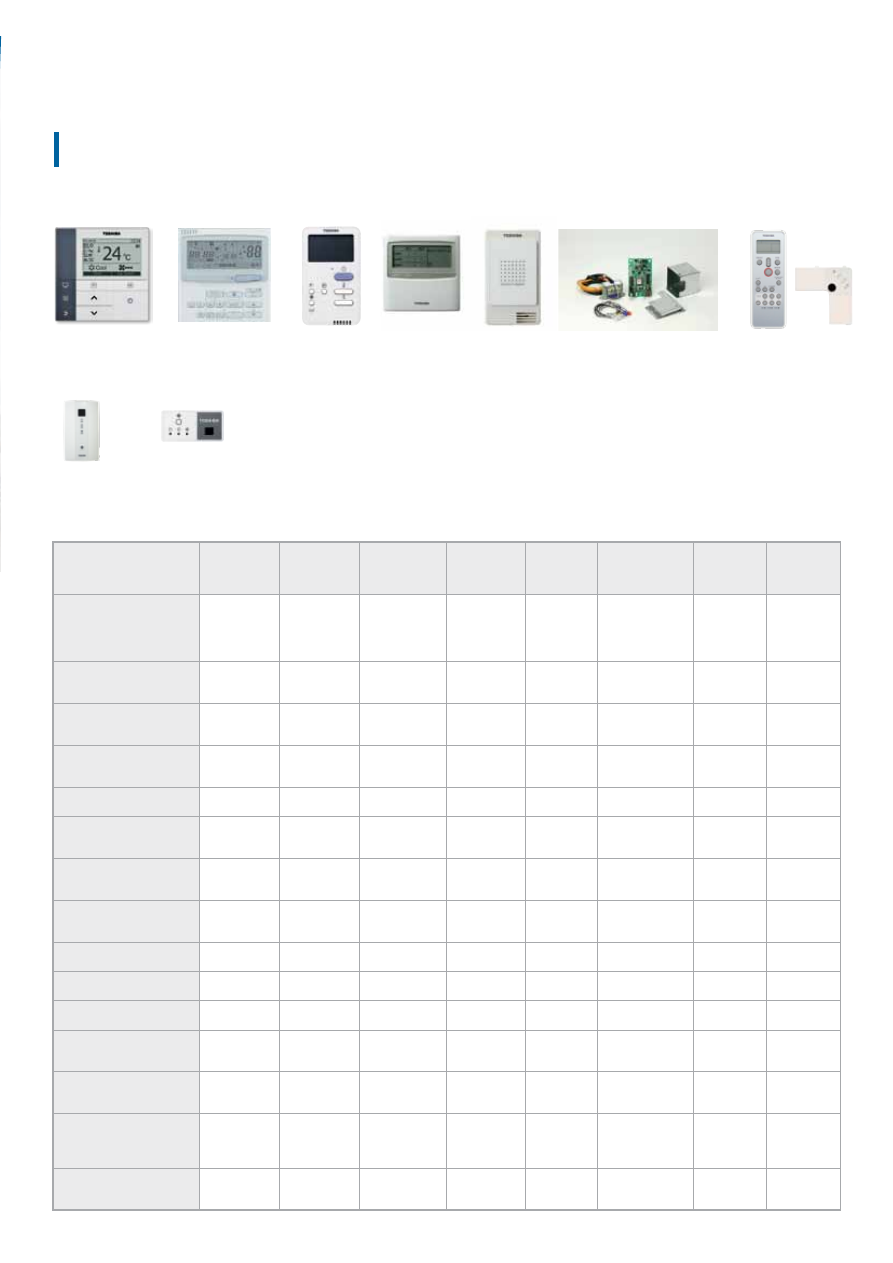

Пульты управления
и дополнительные опции

Пульт управления /
Внутренний блок

4-поточный

кассетный

4-поточный

кассетный

компактный

высоконапорный

канальный

стандартный

канальный

компактный

канальный

подпотолочный

настенный

напольно-

потолочный

RBC-AMS51E-EN
Lite Vision Plus
Проводной пульт ДУ
с таймером и меню
 на русском языке

+

+

+

+

+

+

+

RBC-AMS41E
Проводной пульт  ДУ
с таймером

+

+

+

+

+

+

+

RBC-AS41E2     Проводной
пульт  ДУ с сокращенным
набором функций

+

+

+

+

+

+

+

RBC-AS21E2     Проводной
пульт  ДУ с сокращенным
набором функций

+

+

+

+

+

+

+

TCB-EXS21TLE
Недельный таймер

+

+

+

+

+

+

+

TCB-AX32E2   Беспроводной
пульт ДУ в комплекте
с приемником

+

+

+

+

+

RBC-AX32CE2
Беспроводной пульт ДУ
в комплекте с приемником

+

RBC-AX32U(W)-E
Беспроводной пульт ДУ
в комплекте с приемником

+

WH-L11SE
Беспроводной пульт ДУ

+

в комплекте

WH-H2UE
Беспроводной пульт ДУ

+

в комплекте

TCB-TC21LE2
Выносной датчик температуры

+

+

+

+

+

+

TCB-SC642TLE2
Центральный пульт
управления (до 64)

+

+

+

+

+

+

TCB-PCNT20E   Сетевой
адаптер для соединения
с сетью AI-Network

+

+

+

+

+

+

+

TCB-PCNT30TLE2   Сетевой
интерфейс “1:1” для
соединения с VRF-системой по
протоколу TCC-Link

+

+

+

+

+

+

встроен

TCB-IFCB-4E2
Дистанционный выключатель
(ON-OFF пульт)

+

+

+

+

+

+

+

RBC-AX32U(W)-E

TCB-AX32E2

TCB-AX32CE2

TCB-TC21LE2

TCB-EXS21TLE



RBC-AS41E

RBC-AMS41E

RBC-AMS51E-EN

Lite Vision Plus

TCB-PCNT30TLE2

150%

52

Наружный блок

RAV-

SP404ATP-E

SP454ATP-E

SP564ATP-E

SP804ATP-E

SP1104AT-E

SP1404AT-E

Типоразмер

1,5 НР (3,5 кВт)

1,7 НР (4 кВт)

2 НР (5 кВт)

3 НР (7,5 кВт)

4 НР (10 кВт)

5 НР (12,5 кВт)

Электропитание (В-фаз-Гц)

220/240-1-50

220/240-1-50

220/240-1-50

220/240-1-50

220/240-1-50

220/240-1-50

Сечение силового кабеля (мин. значение)

1фаза 230В; 3(вкл. землю) х 2,5 мм

2

Межблочный кабель

4(вкл.землю) х 1,5 мм

2

 (или более)

Расход воздуха

охлаждение (м

3

/ч-л/с)

обогрев (м

3

/ч-л/с)

2400 – 667
2400 – 667

2400 – 667
2400 – 667

2400 – 667
2400 – 667

3000 – 833
3000 – 833

6060 – 1683
6060 – 1683

6180 – 1717
6180 – 1717

Звуковое давления (охл./обогрев) дБ(А)

45/47

45/47

47/48

48/49

49/50

51/52

Звуковая мощность (охл./обогрев) дБ(А)

62/64

62/64

63/64

64/65

66/67

68/69

Размеры (ВхШхГ) (мм)

550 х 780 х 290

550 х 780 х 290

550 х 780 х 290

890 х 900 х 320

1340 х 900 х 320

1340 х 900 х 320

Масса (кг)

40

40

44

66

93

93

Расстояние между лапами наружного блока (мм)

600

600

600

600

600

600

Тип компрессора

двухроторный инверторный компрессор постоянного тока

Диаметр труб (газ-жидкость) (дюйм)

1/2” – 1/4”

1/2” – 1/4”

1/2” – 1/4”

5/8” – 3/8”

5/8” – 3/8”

5/8” – 3/8”

Минимальная длина трассы (м)

5

5

5

5

3

3

Макс. длина трассы (м)

30

30

50

50

75

75

Макс. перепад высот (м)

30

30

30

30

30

30

Длина трассы без дозаправки (м)

20

20

20

30

30

30

Доп. темп. наружного воздуха (охл./обогрев)

от -15 до +43/ от -15 до +15

от -15 до +43/ от -20 до +15

Модель SDI 4 серии R410A

Наружный блок

RAV-

SP1104AT8-E

SP1404AT8-E

SP1604AT8-E

Типоразмер

4 НР (10 кВт)

5 НР (12,5 кВт)

6 НР (15 кВт)

Электропитание (В-фаз-Гц)

380/415-3-50

380/415-3-50

380/415-3-50

Сечение силового кабеля (мин. значение)

3фазы 380В; 3(вкл. землю) х 2,5 мм

2

Межблочный кабель

4(вкл.землю) х 1,5 мм

2

 (или более)

Расход воздуха

охлаждение (м

3

/ч-л/с)

обогрев (м

3

/ч-л/с)

6060 – 1683
6060 – 1683

6180 – 1717
6180 – 1717

6180 – 1717
6180 – 1717

Звуковое давления (охл./обогрев) дБ(А)

49/50

51/52

51/53

Звуковая мощность (охл./обогрев) дБ(А)

66/67

68/69

68/70

Размеры (ВхШхГ) (мм)

1340х900х320

1340х900х320

1340х900х320

Расстояние между лапами наружного блока (мм)

600

600

600

Масса (кг)

95

95

95

Тип компрессора

двухроторный инвертор. компрессор пост. тока

Диаметр труб (газ-жидкость) (дюйм)

5/8” – 3/8”

5/8” – 3/8”

5/8” – 3/8”

Минимальная длина трассы (м)

3

3

3

Макс. длина трассы (м)

75

75

75

Макс. перепад высот (м)

30

30

30

Длина трассы без дозаправки (м)

30

30

30

Доп. темп. наружного воздуха (охл./обогрев)

от -15 до +46/ от -20 до +15

Модель SDI 4 серии R410A

Обновленная конструкция компрессора повысила эффективность наружных блоков Super Digital
Inverter до непревзойденного значения: 4,52 кВт холода или 4,79 кВт тепла на 1 кВт потребляемой
мощности.
Новый двухроторный компрессор Eco-Driving может вращаться с минимальной частотой всего
10  об./с  и  потреблять  от  170  Вт  электроэнергии,  точно  и  экономично  поддерживая  заданную
температуру. Масса роторов компрессора снижена, а значит, уменьшилось и трение и потери
энергии!
В российском климате температура на улице редко превышает +29°C, поэтому и кондиционер
работает при неполной загрузке. В этом режиме эффективность Super Digital Inverter достигает
рекордного в отрасли значения

5,9!

 Система экономит до 70% электроэнергии.

Super Digital Inverter

Потребление энергии за сезон – минимальное в отрасли!

Высокая производительность и широкие возможности

RAV-SP1104AT-E
RAV-SP1404AT-E

RAV-SP404ATP-E
RAV-SP454ATP-E
RAV-SP564ATP-E

RAV-SP804ATP-E

RAV-SP1104AT8-E
RAV-SP1404AT8-E
RAV-SP1604AT8-E

Длина трассы может достигать 75 м, а перепад высот
между наружным и внутренним блоком – 30 м. Са-
мые сложные проблемы монтажа решаются проще,
если вы устанавливаете наружный блок Super Digital
Inverter 4!
Наружные блоки типоразмеров 4НР, 5НР и 6НР по-
ставляются  как  в  однофазном,  так  и  в  трехфазном
исполнении.  Кроме  того,  они  могут  использоваться
в составе мультисистемы с двумя внутренними бло-
ками (Twin), а модель RAV-SP1604AT8-E – и с тремя
внутренними блоками (Triple).

Наружные
блоки

53

Наружный блок

RAV-

SM564ATP-E

SM804ATP-E

SM1104ATP-E

SM1404ATP-E

SM1603AT-E

Типоразмер

2 НР (5 кВт)

3 НР (7,5 кВт)

4 НР (10 кВт)

5 НР (12,5 кВт)

6 НР (15 кВт)

Электропитание (В-фаз-Гц)

220/240-1-50

220/240-1-50

220/240-1-50

220/240-1-50

220/240-1-50

Сечение силового кабеля (мин. значение)

1фаза 230В;

3(вкл. землю) х 1,5 мм

2

1фаза 230В;

3(вкл. землю) х 2,5 мм

2

1фаза 230В;

3(вкл. землю) х 6 мм

2

Межблочный кабель

4(вкл.землю) х 1,5 мм

2

 (или более)

Расход воздуха

охлаждение (м

3

/ч-л/с)

обогрев (м

3

/ч-л/с)

2400 – 667
2400 – 667

2640 – 750
2700 – 750

4500 – 1250
4500 – 1250

4500 – 1250
4500 – 1250

6180 – 1716
6180 – 1716

Звуковое давления (охл./обогрев) дБ(А)

46/48

48/52

53/54

54/55

51/53

Звуковая мощность (охл./обогрев) дБ(А)

63/65

65/69

70/71

70/71

68/70

Размеры (ВхШхГ) (мм)

550 х 780 х 290

550 х 780 х 290

980 х 900 х 320

890 х 900 х 320

1340 х 900 х 320

Расстояние между лапами наружного блока (мм)

600

600

600

600

600

Масса (кг)

40

44

68

68

99

Тип компрессора

двухроторный инверторный компрессор постоянного тока

Диаметр труб (газ-жидкость) (дюйм)

1/2” – 1/4”

5/8” – 3/8”

5/8” – 3/8”

5/8” – 3/8”

5/8” – 3/8”

Минимальная длина трассы (м)

5

5

5

5

5

Макс. длина трассы (м)

30

30

50

50

50

Макс. перепад высот (м)

30

30

30

30

30

Длина трассы без дозаправки (м)

20

20

30

30

30

Доп. темп. наружного воздуха (охл./обогрев)

от -15 до +43/ от -15 до +15

Модель DI 4 серии R410A

Серия Digital Inverter – это высокоэффективные, исключительно легкие и компактные наруж-
ные блоки. Масса блока производительностью 3 НР (8 кВт) составляет всего 44 кг, а габариты
не превышают габариты наружного блока стандартной сплит-системы производительностью
3 кВт (55 х 78 х 29 см).

Привод  с  интеллектуальным  управлением  (IPDU)  обеспечивает  высокую  эффективность
кондиционеров  Toshiba  Digital  Inverter.  Векторная  обработка  сигнала  обеспечивает  точно
синусоидальное выходное напряжение и значительно снижает потери энергии и уровень шума.

Digital Inverter

Самые легкие и компактные блоки

Использование существующих фреоновых трасс

Интеллектуальное управление (IPDU)

Наружные
блоки

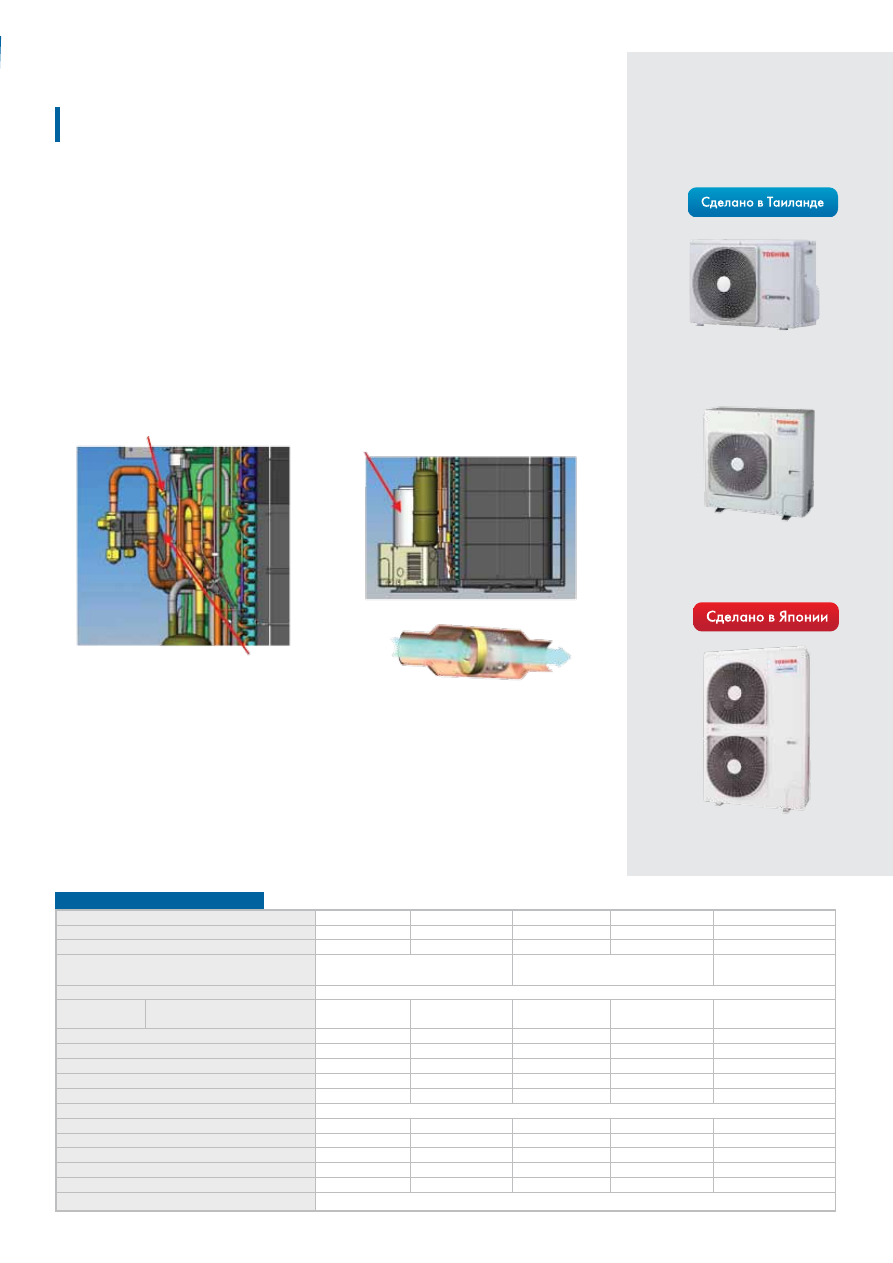

Теперь  можно  заменить  устаревший  кондиционер,  работавший  на  R22  или  R407C,  и  по-
треблявший  много  электроэнергии,  на  современную  и  эффективную  систему  на  R410A,  не
прокладывая новую трассу. Новые блоки полупромышленных кондиционеров Toshiba 3 и 4
серий можно подключить к проложенным ранее фреоновым трассам, благодаря их конструк-
тивным особенностям:

Фильтр на жидкостной линии

Фильтр на газовой линии

Масло с повышенной устойчивостью к хлору

RAV-SM564ATP-E
RAV-SM804ATP-E

RAV-SM1104ATP-E
RAV-SM1404ATP-E

RAV-SM1603AT-E

54

Наружный блок

RAV-SM2244AT8-E

RAV-SM2804AT8-E

Типоразмер

8 НР (20 кВт)

10 НР (23 кВт)

Электропитание (В-фаз-Гц)

380/415-3-50

380/415-3-50

Сечение силового кабеля (мин. значение)

3фазы 380В; 5(вкл. землю) х 2,5 мм

2

Межблочный кабель

4(вкл.землю) х 1,5 мм

2

 (или более)

Расход воздуха

охлаждение (м

3

/ч-л/с)

обогрев (м

3

/ч-л/с)

8000 – 2222
8000 – 2222

9000 – 2500
9000 – 2500

Звуковое давления (охл./обогрев) дБ(А)

56/57

57/58

Звуковая мощность (охл./обогрев) дБ(А)

72/74

74/75

Размеры (ВхШхГ) (мм)

1540 х 900 х 320

1540 х 900 х 320

Расстояние между лапами наружного блока (мм)

600

600

Масса (кг)

134

134

Тип компрессора

двухроторный инверторный компрессор постоянного тока

Диаметр труб (газ-жидкость) (дюйм)

1 1/8” – 1/2”

1 1/8” – 1/2”

Минимальная длина трассы (м)

7,5

7,5

Макс. длина трассы (м)

70

70

Макс. перепад высот (м)

30

30

Длина трассы без дозаправки (м)

30

30

Допустимая температура наружного воздуха (охл./обогрев)

от -15 до +46/ от -20 до +15

Модель DI 4 серии R410A

Наружные
блоки

Модели:

RAV-SM2244AT8-E
RAV-SM2804AT8-E

Разветвители

для системы Twin:

RBC-TWP101E

Разветвители

для системы Triple:

RBC-TRP100E

Разветвители

для системы Double twin:

RBC-DTWP101E

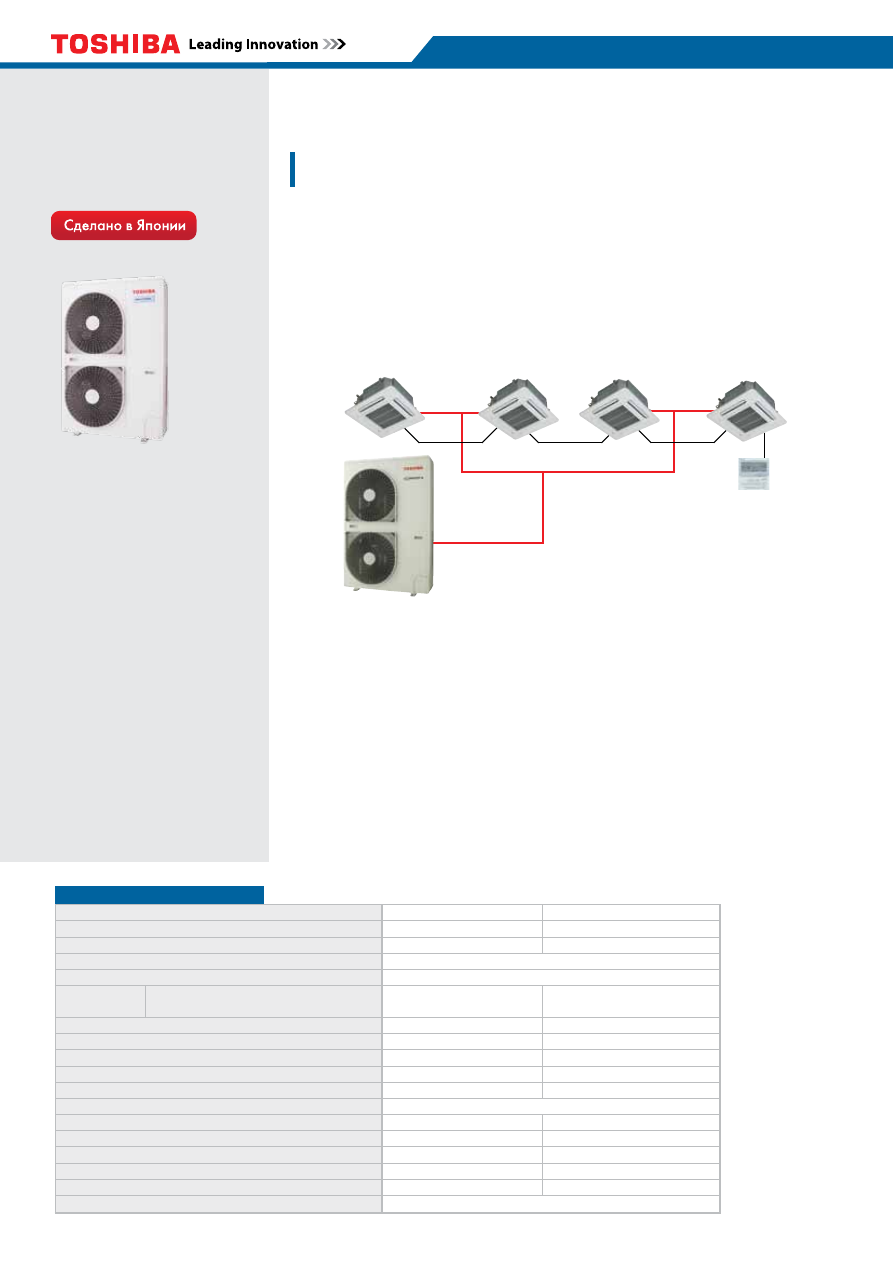

Модельный  ряд  полупромышленной  серии  Toshiba  Digital  Inverter  дополнен  дву-
мя  моделями,  предназначенными  для  создания  мощных  мультисплит-систем  –
RAV-SM2244AT8-E и RAV-SM2804AT8-E.

К  наружному  блоку  подключаются  два  (Twin),  три  (Triple)  или  четыре  (Double  Twin)
внутренних блока одного типа и одинаковой мощности. Один из внутренних блоков
назначается ведущим. Такая система позволяет равномерно распределять кондицио-
нированный воздух в помещении большого объема.

Digital Inverter

Мульти-система с 2, 3 или 4 внутренними блоками

Экономичная и удобная система производительностью до 27 кВт содержит один на-
ружный блок, занимающий лишь 0,29 м

2

 свободного пространства. Благодаря век-

торному  инверторному  управлению  и  изобретенному  Toshiba  двухроторному  ком-
прессору постоянного тока, кондиционер  обладает энергоэффективностью высшего
класса А: до 3,85 кВт тепла и 3,21 кВт холода на каждый киловатт потребляемой мощ-
ности!

Длина  трассы  до  70  метров  и  возможность  эксплуатации  при  температуре  -15°C
(охлаждение) и даже -20°C (обогрев) позволяют использовать мультисистему Toshiba
Digital Inverter практически для любых объектов.

Мощная система, компактный наружный блок

Наружный блок RAV-SM2244AT8-E,

4 компактных кассетных

внутренних блока (система Double twin)

Кроме того, наружные блоки Big Digital Inverter могут использоваться в составе систе-
мы 1:1 с мощными высоконапорными канальными блоками серии SM_DT.

55

Внутренний блок

RAV-SM2242DT-E

RAV-SM2802DT-E

Наружный блок

RAV-SM2244AT8-E

RAV-SM2804AT8-E

Холодопроизводительность  (кВт)

20 (9.8 - 22.4)

23 (9.8 - 27.0)

Теплопроизводительность (кВт)

22.4 (9.8 - 25.0)

27 (9.8 - 31.5)

Сечение силового кабеля (мин. значение)

3(вкл. землю) х 2,5 мм

2

Межблочный кабель

4(вкл.землю) х 1,5 мм

2

 (или более)

Коэффициент эффективности EER

2.78

2.63

Коэффициент эффективности COP

3.45

3.31

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

3.26 - 7.2 - 9.09

2.57 - 6.49 - 7.45

3.36 - 8.75 - 12.76
2.57 - 8.15 - 11.01

Годовое потребл. энергии, кВт*ч

3600

4375

Расход воздуха (номинальный), м

3

/ч

3600

4200

Звуковое давление, дБ(А)

54

55

Звуковая мощность, дБ(А)

74

75

Размеры В х Ш х Г, (мм)

470 х 1380 х 1250

470 х 1380 х 1250

Внешнее статическое давление, Па

68.6 / 137 / 196

68.6 / 137 / 196

Масса, (кг)

150

Канальные блоки с наружными блоками

 Digital Inverter

Внутренний блок

Digital Inverter

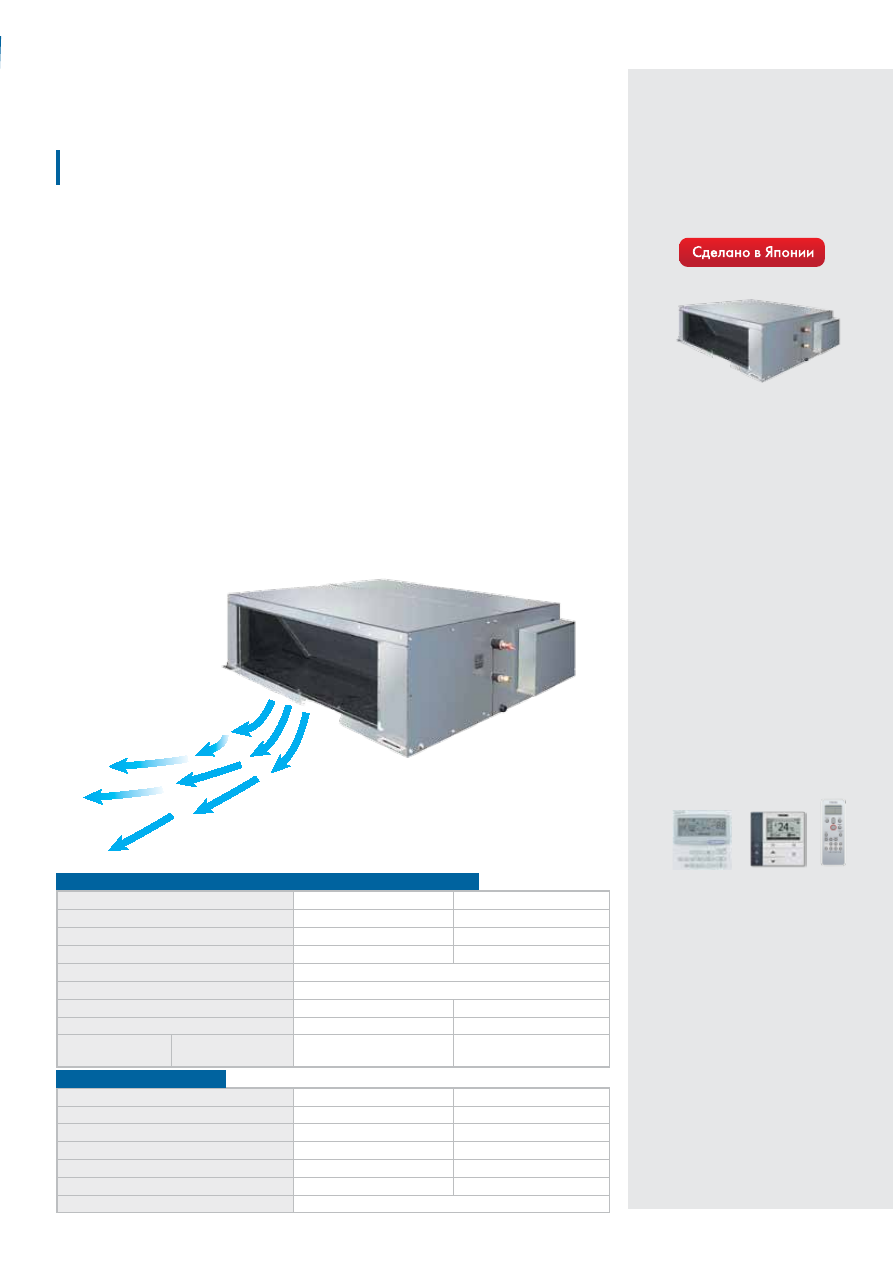

Высоконапорный канальный блок - самый мощный из внутренних блоков полупромыш-
ленных кондиционеров Toshiba. Максимальный расход воздуха достигает 5040 м

3

/ч,

а внешнее статическое давление 196 Па.

Компактные размеры блока и гибкая установка позволяют широко использовать вы-
соконапорные канальные блоки серии SM_DT как для новых, так и для переоборудуе-
мых зданий.

Самый мощный из канальных блоков Toshiba

Канальные

высоконапорные

блоки

Модели:

RAV-SM2242DT-E
RAV-SM2802DT-E

Беспроводные пульты ДУ

TCB-AX21E2
TCB-AX32E2

Проводные пульты ДУ

RBC-AMS51E-EN
Lite Vision Plus
RBC-AMS41E
RBC-AS41E
RBC-AS21E2
RBC-AMT32E
TCB-EXS21TLE


•   Канальный  кондиционер  несложно  монтируется  и  абсо-

лютно незаметен в интерьере.

•   Два типоразмера, производительность 20 и 23 кВт.
•   Инспекционный  люк  облегчает  проверку  и  обслуживание

блока

•   Широкий выбор аксессуаров: камера фильтрации,

фильтры, дренажная помпа и т.п.

•   Три уровня статического давления: 68,6 Па, 137 и 196 Па.

5040 м

3

/ч

Опции:

Дренажная помпа
TCB-DP32DFE
Камера фильтрации
TCB-FCY100DE
Фильтр грубой очистки
(многоразовый)–
TCB-PF3DE
Высокоэффективный
фильтр класса 65 –
TCB-UFM3DE
Высокоэффективный
фильтр класса 90 –
TCB-UFM7DE

56

Внутренний блок

RAV-SM404MUT-E

RAV-SM454MUT-E

RAV-SM564MUT-E

Расход воздуха (высокая/средняя/
низкая скорость), м

3

/ч

660/552/468

660/552/468

798/672/546

Звуковое давление (н/с/в)

, дБ(А)

31/36/40

31/36/40

34/43/39

Звуковая мощность (н/с/в)

, дБ(А)

46/51/55

46/51/55

49/54/58

Размеры В х Ш х Г, (мм)

268 х 575 х 575

268 х 575 х 575

268 х 575 х 575

Масса, (кг)

17

17

17

Размеры панели В х Ш х Г, (мм)

27 х 700 х 700

27 х 700 х 700

27 х 700 х 700

Масса панели (кг)

3

3

3

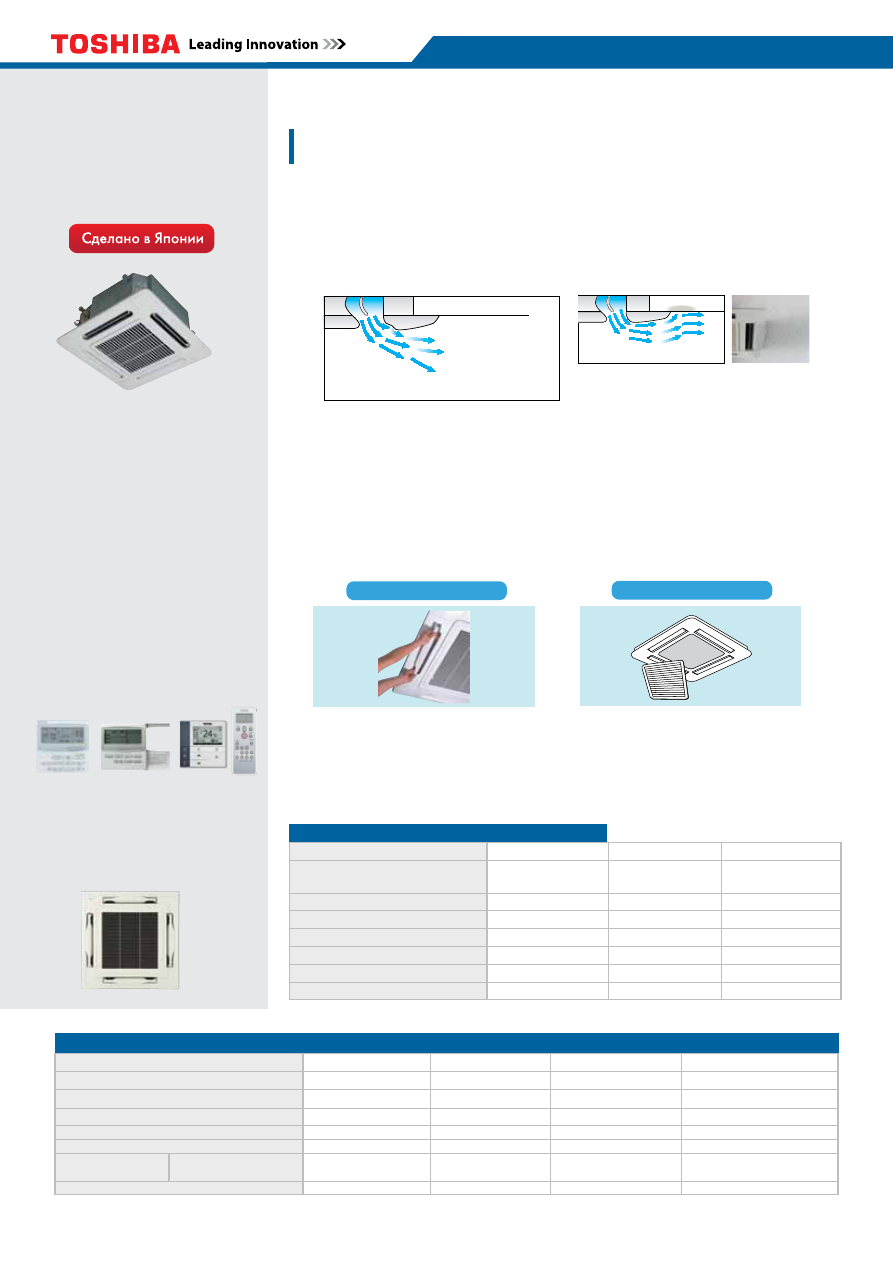

Компактные 4-поточные кассетные блоки

Комбинации с наружными блоками

Super Digital Inverter

Digital Inverter

Внутренний блок

RAV-SM404MUT-E

RAV-SM454MUT-E

RAV-SM564MUT-E

RAV-SM564MUT-E

Наружный блок

RAV-SP404ATP-E

RAV-SP454ATP-E

RAV-SP564ATP-E

RAV-SM564ATP-E

Холодопроизводительность  (кВт)

3.6 (1.5 - 4.0)

4.0 (1.5 - 4.5)

5.0 (1.2 – 5.6)

5.0 (1.5 – 5.6)

Теплопроизводительность (кВт)

4.0 (1.5 - 5.0)

4.5 (1.5 - 5.6)

5.6 (0.9 – 7.4)

5.6 (1.5 – 6.3)

Коэффициент эффективности EER

3.60

3.36

3.21

3.03

Коэффициент эффективности COP

4.12

3.38

3.64

3.49

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.00
0.97

1.19
1.16

1.56
1.54

1.65
1.52

Класс энергоэффективности охл./обогрев

A / А

A / А

A / А

A / А

Компактные 4-х

поточные кассетные

блоки (600*600мм)

Беспроводные пульты ДУ

TCB-AX32E2

Проводные пульты ДУ

RBC-AMT32E
RBC-AMS51E-EN
Lite Vision Plus
RBC-AMS41E
RBC-AS41E
RBC-AS21E2
TCB-EXS21TLE

Панель RBC-UM11PG(W)E
Габаритные размеры:
27х700х700 мм
Масса 3 кг

RAV-SM404MUT-E
RAV-SM454MUT-E
RAV-SM564MUT-E

Чистый потолок

Легко поддерживать чистоту кондиционера

Заслонка и воздухозаборная решетка – самые подверженные загрязнению элементы
внутреннего блока. В кассетном 4-поточном и компактном кассетном кондиционерах
Toshiba их очень легко снять и вымыть.

Потолочные кассетные блоки
не загрязняют потолок

Воздух направляется
вниз, сохраняя
поверхность
потолка чистой

Поднимающийся вверх воздух может
распространяться по поверхности потолка,
загрязняя его

Предыдущие модели

Теперь ее можно легко снимать.

Для поддержения решетки в чистоте достаточно
промыть ее водой.

Моющаяся заслонка

Моющаяся решетка

57

Комбинации с наружными блоками

Super Digital Inverter

Digital Inverter

Внутренний блок

RAV-SM404MUT-E

RAV-SM454MUT-E

RAV-SM564MUT-E

RAV-SM564MUT-E

Наружный блок

RAV-SP404ATP-E

RAV-SP454ATP-E

RAV-SP564ATP-E

RAV-SM564ATP-E

Холодопроизводительность  (кВт)

3.6 (1.5 - 4.0)

4.0 (1.5 - 4.5)

5.0 (1.2 – 5.6)

5.0 (1.5 – 5.6)

Теплопроизводительность (кВт)

4.0 (1.5 - 5.0)

4.5 (1.5 - 5.6)

5.6 (0.9 – 7.4)

5.6 (1.5 – 6.3)

Коэффициент эффективности EER

3.60

3.36

3.21

3.03

Коэффициент эффективности COP

4.12

3.38

3.64

3.49

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.00
0.97

1.19
1.16

1.56
1.54

1.65
1.52

Класс энергоэффективности охл./обогрев

A / А

A / А

A / А

A / А

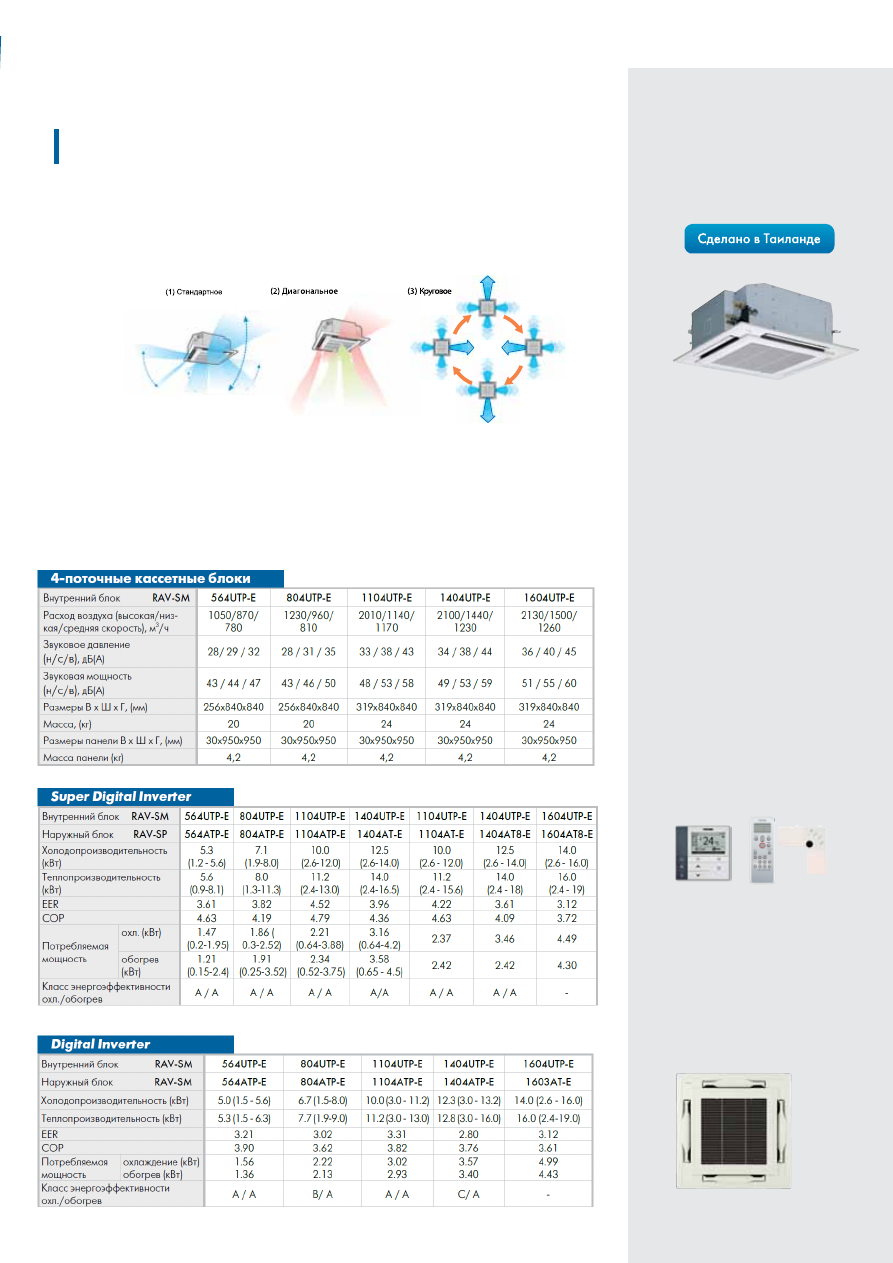

4-х поточные

кассетные

блоки

RAV-SM564UTP-E
RAV-SM804UTP-E
RAV-SM1104UTP-E
RAV-SM1404UTP-E
RAV-SM1604UTP-E

Панель RBC-U31PG(W)-E
Габаритные размеры:
30 х 950 х 950 мм
Масса: 4,5 кг

Беспроводные пульты ДУ

TCB-AX32E2
RBC-AX32U(W)-E
RBC-AX32U(WS)-E

Проводные пульты ДУ

RBC-AMT32E
RBC-AMS51E-EN
Lite Vision Plus
RBC-AMS41E
RBC-AS41E
RBC-AS21E2

Пульт управления
 заказывается отдельно

Индивидуальное управление
заслонками

Угол  поворота  каждой  из  4  воздушных  заслонок  кассетного  блока  Toshiba  можно
регулировать  индивидуально.  Это  позволяет  оптимально  распределять  воздух  по
помещению.

Можно  выбрать  декоративную  лицевую  панель  с  широкими  воздушными  заслонка-
ми или прямыми более узкими заслонками белого или серого цвета. В корпусе кас-
сетного блока имеется отверстие диаметром 100 мм для подмеса свежего уличного
воздуха.
Дренажная помпа способна поднимать конденсат на высоту до 850 мм.

58

Внутренний блок

RAV-SM

404SDT-E

454SDT-E

564SDT-E

Расход воздуха (высокая/низкая
скорость), м

3

/ч

690/522

690/522

780/582

Звуковое давление (н/с/в), дБ(А)

33/36/39

39/36/33

36/40/45

Звуковая мощность (н/с/в), дБ(А)

48/51/54

48/51/54

61/55/60

Размеры В х Ш х Г, (мм)

210x845x645

210x845x645

210x845x645

Масса, (кг)

22

22

22

Подпотолочные блоки

Super Digital Inverter

Digital Inverter

Внутренний блок

RAV-SM-

404SDT-E

454SDT-E

564SDT-E

Наружный блок

RAV-SP-

404ATP-E

454ATP-E

564ATP-E

Холодопроизводительность  (кВт)

3.6

4.0

5.0

Теплопроизводительность (кВт)

4.0

4.5

5.6

Коэффициент эффективности EER

3.50

3.33

3.21

Коэффициент эффективности COP

4.00

3.91

3.89

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.03 (0.37-1.25)
1.00 (0.37-2.20)

1.20 (0.37-1.49)

1.15 (0.37 - 2.30)

1.56 (0.21-2.29)
1.44 (0.17-2.37)

Класс энергоэффективности охл./обогрев

A / А

A / А

A / А

Внутренний блок

RAV-SM-

564SDT-E

Наружный блок

RAV-SМ-

564ATP-E

Холодопроизводительность  (кВт)

5.0 (1.5 - 5.6)

Теплопроизводительность (кВт)

5.3 (1.5 - 6.3)

Коэффициент эффективности EER

2.62

Коэффициент эффективности COP

3.53

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.91
1.50

Класс энергоэффективности охл./обогрев

D / B

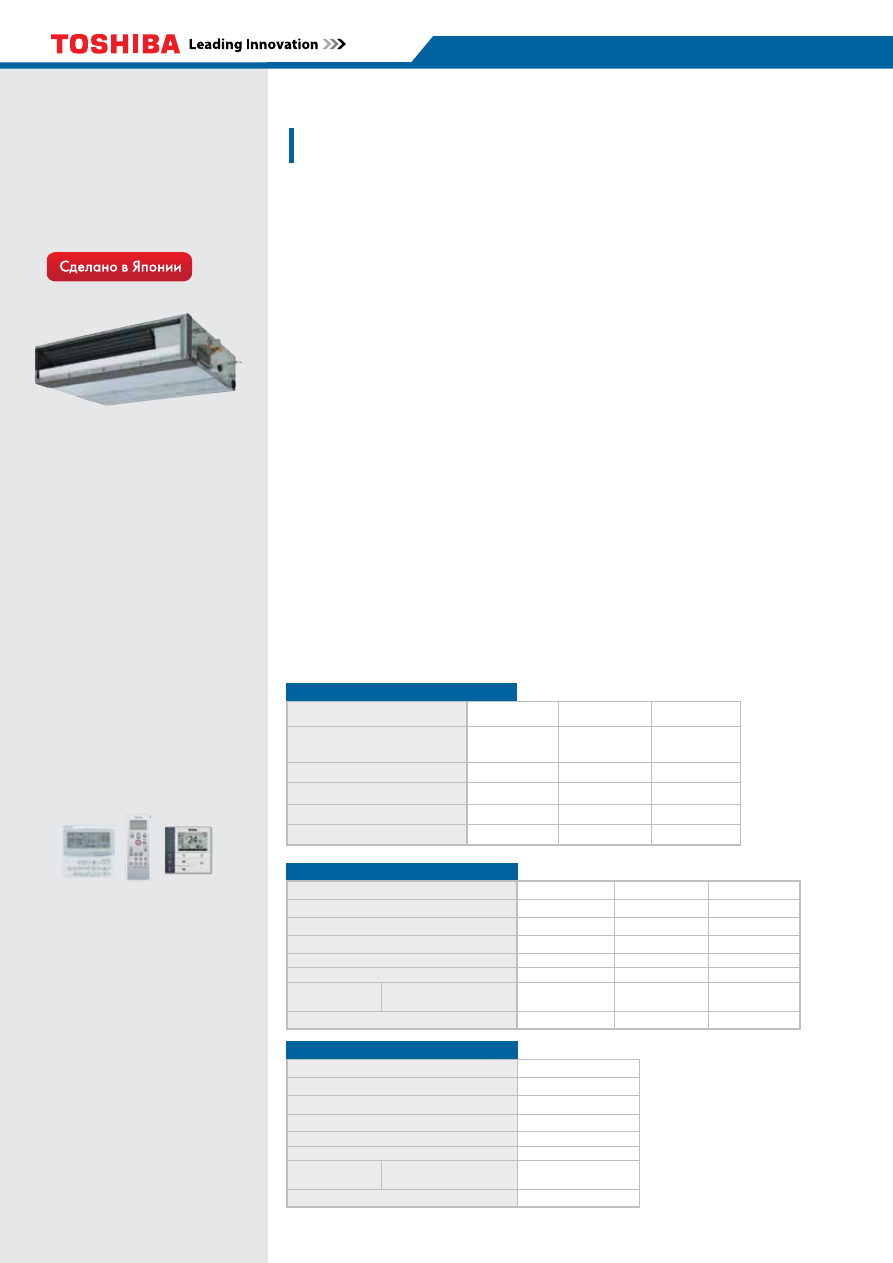

Компактные

канальные

блоки

Исключительно компактные блок

RAV-SM404SDT-E
RAV-SM454SDT-E
RAV-SM564SDT-E

Широкий диапазон применения

 Комфортное распределение воздуха

•   Независимо от способа установки – за подвесным потолком или под потолком по-

мещения, новый супер-плоский канальный блок Toshiba гарантирует высокую произ-
водительность, экономию электроэнергии и удобство монтажа.

•   Супер-плоский блок характеризуется низким уровнем шума и создает комфорт в по-

мещениях, оставаясь практически незаметным. Компактные канальные блоки отлич-
но подходят для кондиционирования отелей, офисов, магазинов.

•   Исключительно  компактный  блок!  Высота  всего  21  см  обеспечивает  простой

и гибкий монтаж.

•   Практически бесшумный блок: уровень звукового давления от 24 дБ(А).
•   Идеальное  решение  при  недостатке  места  за  подвесным  потолком.  Встроенная

дренажная помпа поднимает конденсат на высоту до 850 мм.

•   Комфортное  распределение  воздуха:  блок  можно  использовать  с  диффузорами

любого типа.

•   Не портит интерьер благодаря скрытой установке.

Беспроводные пульты ДУ

TCB-AX32E2

Проводные пульты ДУ

RBC-AMT32E
RBC-AMS51E-EN
Lite Vision Plus
RBC-AMS41E
RBC-AS41E
RBC-AS21E2
TCB-EXS21TLE

59

Внутренний блок

RAV-SM

567CTP-E

807CTP-E

1107CTP-E

1407CTP-E

1607CTP-E

Расход воздуха
(выс./сред./низ. скорость), м

3

/ч

900/720

/540

1410/1002

/750

1860/1350

/1020

2040/1530

/1200

2040/1650

/1260

Звуковое давление (н/с/в), дБ(А)

28/35/37

29/36/41

32/38/44

35/41/46

36/42/46

Звуковая мощность (н/с/в), дБ(А)

40/50/52

44/51/56

47/53/89

50/56/61

51/57/61

Размеры В х Ш х Г, (мм)

235x950x690 235x1270x690 235x1586x690 235x1586x690 235x1586x690

Масса, (кг)

23

29

35

35

35

Подпотолочные блоки

Super Digital Inverter

Digital Inverter

Внутренний блок

RAV-SM-

567CTP-E

807CTP-E

1107CTP-E

1407CTP-E

1107CTP-E

1407CTP-E

1607CTP-E

Наружный блок

RAV-SP-

564ATP-E

804ATP-E

1104AT-E

1404AT-E

1104AT8-E

1404AT8-E

1604AT8-E

Холодопроизводительность  (кВт)

5.0 (1.2 - 5.6)

7.1 (1.9 - 8.0) 10.0 (2.6 - 12.0) 12.5 (2.6-14.0) 10.0 (2.6 - 12.0) 12.5 (2.6-14.0) 14.0 (2.6-16.0)

Теплопроизводительность (кВт)

5.6 (0.9-7.4)

8.0 (1.3-10.6)

11.2 (2.4-13.0) 14.0 (2.4-16.5)

11.2 (2.4-14.0) 14.0 (2.4-16.5) 16.0 (2.4-19.0)

Коэффициент эффективности EER

3.65

3.82

4.08

3.21

4.22

3.36

3.11

Коэффициент эффективности COP

4.38

4.17

4.69

3.87

4.43

3.93

3.71

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.37
1.28

1.86
1.92

2.45
2.39

3.90
3.62

2.37
2.53

3.72
3.56

4.50
4.31

Класс энергоэффективности охл./обогрев

A / А

A / А

A / А

A / А

-

-

-

Внутренний блок

RAV-SM-

567CTP-E

807CTP-E

1107CTP-E

1407CTP-E

1607CTP-E

Наружный блок

RAV-SM-

564ATP-E

804ATP-E

1104ATP-E

1404ATP-E

1603AT-E

Холодопроизводительность  (кВт)

5.0 (1.5 - 5.6)

6.9 (1.5 - 7.4)

10.0 (3.0 -11.2)

12.1 (3.0-13.2)

14.0 (3.0 - 16.0)

Теплопроизводительность (кВт)

5.3 (1.5 - 6.3)

7.7 (1.5 - 9.0)

11.2 (3.0 - 12.5)

12.8 (3.0 - 16.0)

16.0 (3.0-18.0)

Коэффициент эффективности EER

3.11

2.90

3.22

2.74

3.01

Коэффициент эффективности COP

3.90

3.62

3.81

3.73

3.47

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.61
1.36

2.38
2.13

3.11
2.94

4.42
3.43

4.65
4.61

Класс энергоэффективности охл./обогрев

C / A

C / A

A/ A

D/A

-

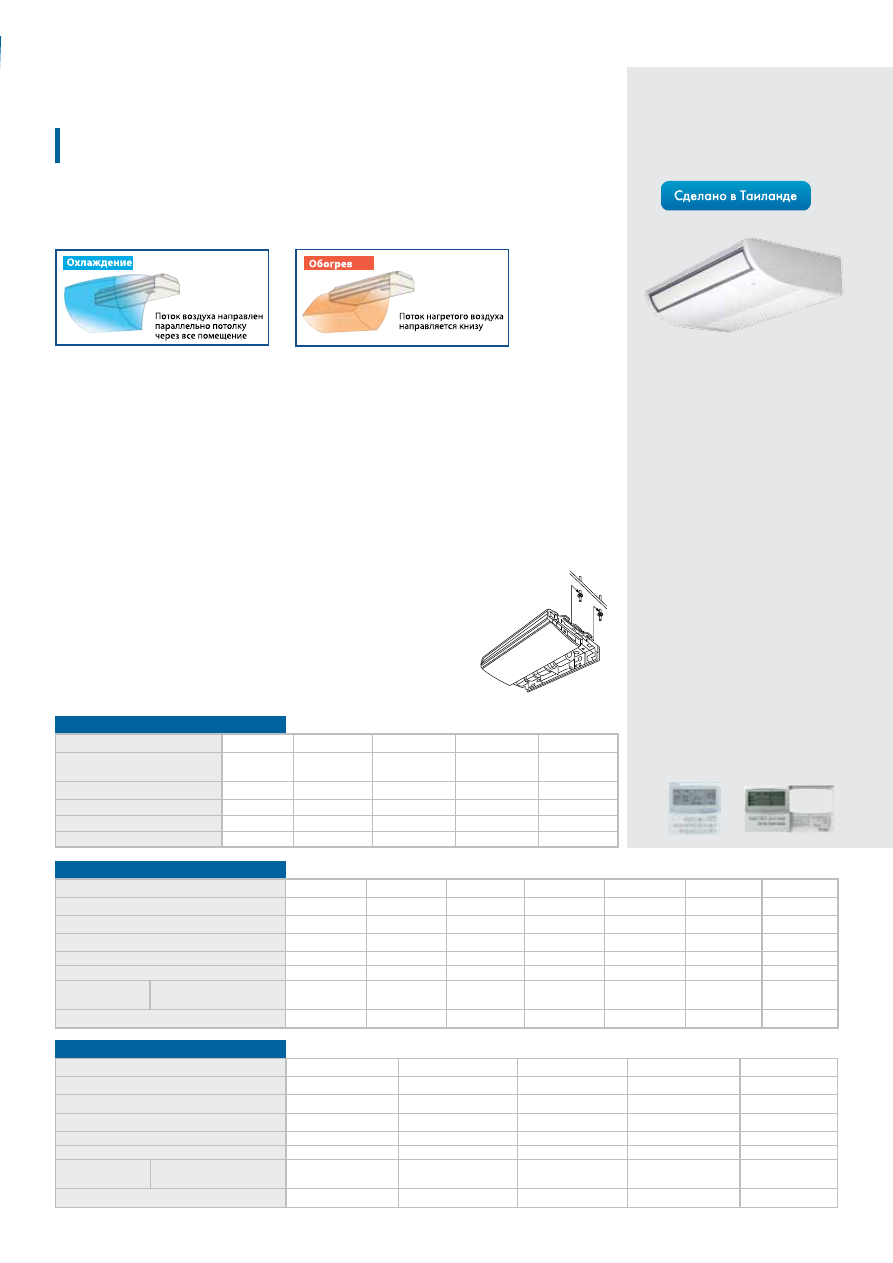

Подпотолочные блоки для офисов

Эффективное управление потоком воздуха

при помощи заслонки

Комфортный воздушный поток в аудиториях

и офисных помещениях

Подпотолочные

блоки

Благодаря пониженному аэродинамическому сопротивлению внутренних блоков уро-
вень шума в два раза меньше, чем у традиционных кондиционеров.

Обеспечение максимально возможной чистоты воздуха

Усовершенствованная система крепления к потолку

Стандартный  фильтр  с  длительным  сроком  эксплуатации  задерживает  содержащиеся
в воздухе загрязнения. Фильтр изготовлен из полипропилена, устойчивого к воздействию
активных веществ. Установленный в блок поддон для сбора конденсата обработан про-
тивогрибковым составом.

Монтаж требует меньших усилий и стал значительно проще.
При подготовке блока к установке на потолке не требуется
вывинчивать большое количество винтов.

RAV-SM567CTP-E
RAV-SM807CTP-E
RAV-SM1107CTP-E
RAV-SM1407CTP-E
RAV-SM1607CTP-E

Беспроводные пульты ДУ

TCB-AX32E2
RBC-AX22CE2
RBC-AX32CE2

Проводные пульты ДУ

RBC-AMT32E
RBC-AMS51E-EN
Lite Vision Plus
RBC-AMS41E
RBC-AS41E
RBC-AS21E2
TCB-EXS21TLE

60

Внутренний блок

RAV-SM566KRT-E RAV-SM806KRT-E

Расход воздуха (высокий/средний/
низкий), м

3

/ч

840/750/660

1020/750/660

Звуковое давление (н/с/в), дБ(А)

36/39/42

36/41/47

Звуковая мощность (н/с/в), дБ(А)

51/54/57

51/41/47

Размеры В х Ш х Г, (мм)

320 x 1050 x 228

320 x 1050 x 228

Масса, (кг)

12

12

Настенные блоки

Super Digital Inverter

Digital Inverter

Внутренний блок

RAV-SM-

566KRT-E

806KRT-E

Наружный блок

RAV-SP-

564ATP-E

804ATP-E

Холодопроизводительность  (кВт)

5.0 (1.2 - 5.6)

7.1 (1.9 - 8.0)

Теплопроизводительность (кВт)

5.6 (0.9-7.3)

8.0 (1.3-10.6)

Коэффициент эффективности EER

3.47

3.21

Коэффициент эффективности COP

3.73

3.42

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.44 (0.21-2.05)
1.50 (0.17-2.57)

2.21 (0.3-2.88)

2.34 (0.27 - 3.87)

Класс энергоэффективности
охл./обогрев

A / A

A / B

Годовое потребл. энергии, кВт*ч

720

1105

Внутренний блок

RAV-SM-

566KRT-E

806KRT-E

Наружный блок

RAV-SM-

564ATP-E

804ATP-E

Холодопроизводительность  (кВт)

5.0 (1.5 - 5.6)

6.7 (1.5 - 8.0)

Теплопроизводительность (кВт)

5.3 (1.5 - 6.3)

7.7 (1.5 - 9.0)

Коэффициент эффективности EER

3.01

2.75

Коэффициент эффективности COP

3.42

2.95

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.66
1.55

2.37
2.61

Класс энергоэффективности
охл./обогрев

B / B

D / D

Годовое потребл. энергии, кВт*ч

830

1185

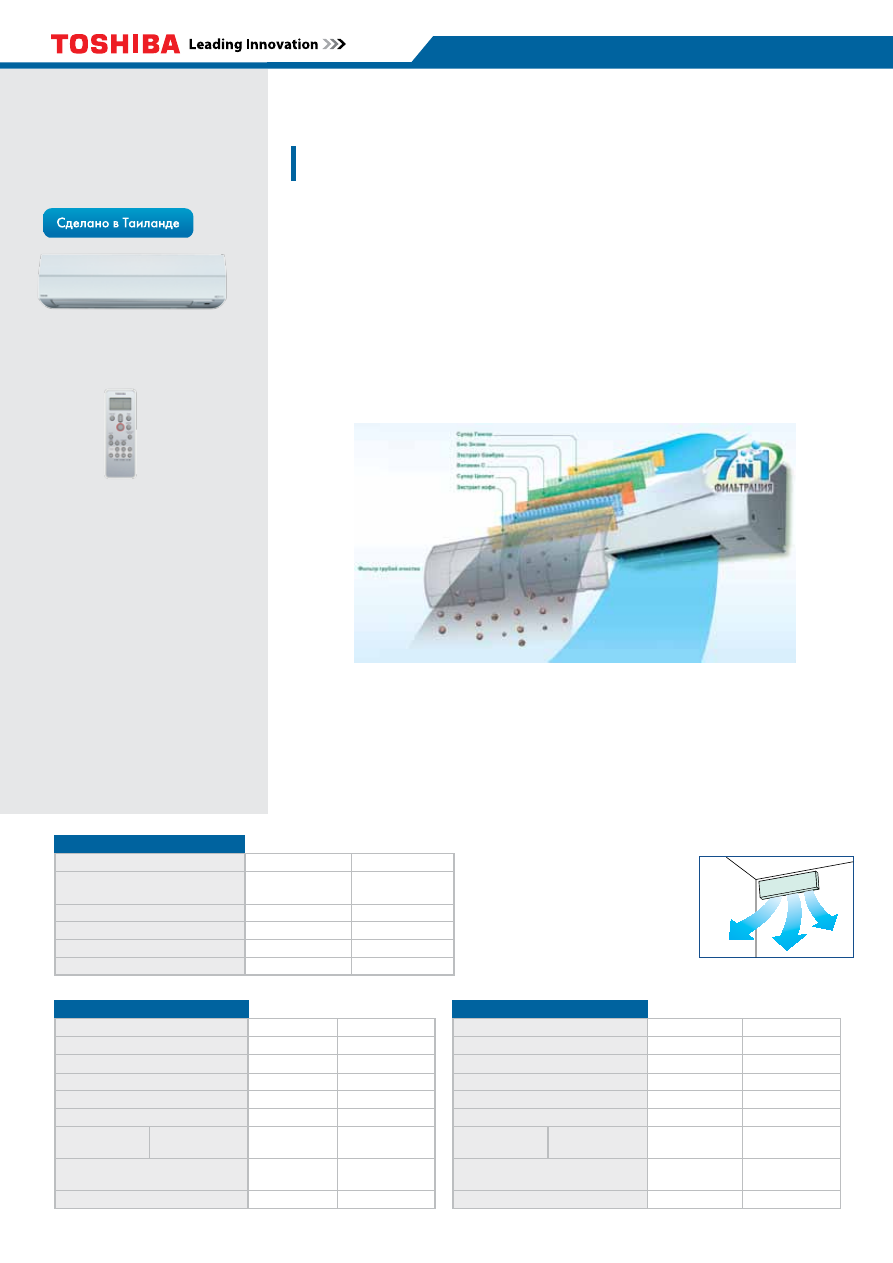

Настенный

блок

ИК пульт WH-L11SE

поставляется в комплекте

RAV-SM566KRT-E
RAV-SM806KRT-E

Стильный и компактный

Воздушный фильтр Toshiba "7 в 1"

Семиступенчатая  система  воздушных  фильтров  Toshiba  очищает  воздух  от  пыли,
запахов, других загрязнений. Система фильтрации Toshiba «7 в 1» защитит вас и ва-
ших близких от вредных загрязнений воздуха. Витамин С, супер цеолит, экстракт гингко
и другие фильтрующие элементы - это современные технологии для тех, кто предпочи-
тает все самое лучшее.

Улучшенный дизайн

Стильный дизайн компактного тонкого корпуса с загругленными углами позволяет уста-
новить кондиционер в любом помещении, не нарушая интерьера.

Автоматически

качающаяся заслонка

Автоматически  покачивающаяся
воздушная  заслонка  равномер-
но  распределяет  обработанный
воздух по помещению.

•   Цеолитный  +SASA  фильтр  устраняет  запахи,  одновременно  удаляя  формальдегид,

аммиак и другие загрязнения гораздо эффективнее, чем обычный угольный фильтр.

•   Фильтр «Биоэнзим + Гингко» эффективно уничтожает бактерии, вирусы и плесень.

•   Фильтр с витамином С защищает кожу от вредного воздействия свободных радика-

лов, содержащихся в домашнем воздухе.

Проводные пульты ДУ

RBC-AMT32E
RBC-AMS51E-EN
Lite Vision Plus
RBC-AMS41E
RBC-AS41E
RBC-AS21E2
TCB-EXS21TLE
