Toshiba Каталоги продукции: бытовые и полупромышленные кондиционеры (2018-2012 год) - часть 20

Инверторные мультисплит-системы

29

Компактные блоки

Смешанный DC инвертор Toshiba

Уникальное смешанное управление

Энергосбережение за год

Температура

в помещении

Время

Время

Заданная

температура

Макс. эффективность

PMW

Макс. мощность

PAM

Температура в помещении

Экономия электроэнергии

*Инвертор по сравнению с обычным кондиционером класса А

1:1

инвертор

1:1

с постоян.

скоростью

Обогрев

Охлаждение

Заданная

температура

DC инвертор

PAM

PMW

Фиксир.

скорость

Комфорт:

•  быстрое охлаждение и обогрев
•  точное поддержание температуры
•  бесшумная работа

Энергосбережение

•  компрессор редко запускается
и останавливается

Новый  смешанный  инвертор  Toshiba
объединяет  все  преимущества  ампли-
тудной  импульсной  модуляции  (PAM)
и  широтной  импульсной  модуляции
(PMW).  Он  сочетает  в  себе  повышен-
ную  мощность  при  пуске  и  высочай-
шую энергоэффективность.

Высокотехнологичные компрессоры
на озонобезопасном хладагенте R410A
обеспечивают прецизионный контроль
мощности, низкий уровень шума и эко-
номят электроэнергию. Расходы на 20%
ниже, чем при использовании стандарт-
ных компрессоров.

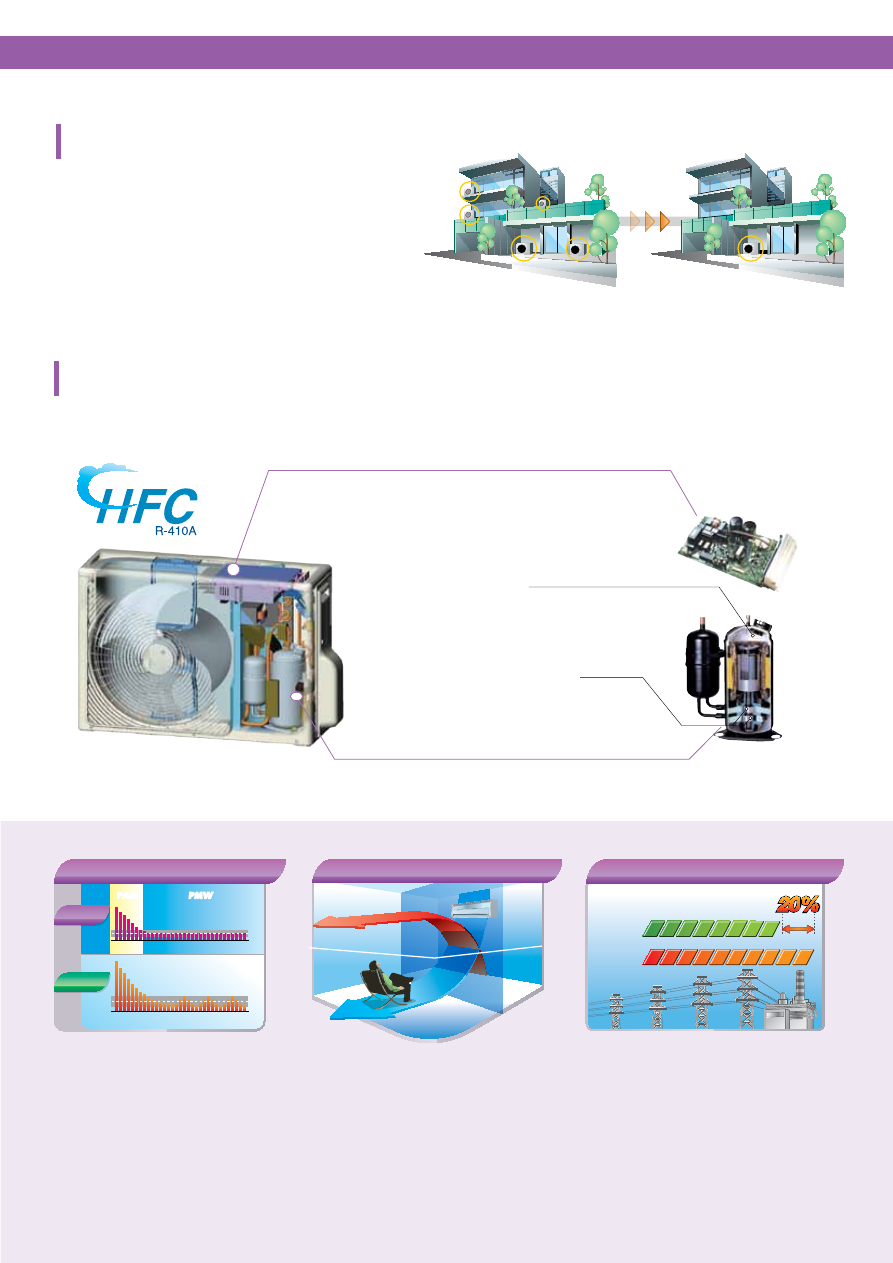

Преимущества инверторных
мультисплит-систем Toshiba

Смешанный DC инвертор

- значительное энергосбережение
- широкий диапазон мощностей

DC – двигатель

- энергосбережение
(высокая эффективность двигателя)

Двухроторная схема

- низкий шум и вибрация
- возможна скорость менее 30 об./с
- надежность (низкая нагрузка на вал)
- хладагент R410A

Мультисплит-система  позволяет  не  загромождать  фа-
сад здания гроздью наружных блоков, а обойтись все-
го  одним,  размещенным  на  техническом  балконе  или
возле  дома.  Наружные  блоки  мультисплит-систем
Toshiba  очень  легкие  и  компактные  (масса  от  36  кг).
Они занимают минимум места и работают практически
бесшумно.

30

Количество внутренних блоков в системе

2 комнаты

2 комнаты

3 комнаты

4 комнаты

5 комнат

Наружный блок

RAS-M14GAV-E

RAS-M18UAV-E

RAS-3M26UAV-E RAS-4M27UAV-E RAS-5M34UAV-E1

Холодопроизводительность (кВт)

4.0 (1.1-4.5)

5.2 (1.4-6.2)

7.5 (1.4-8.9)

8.0 (4.2-9.3)

10.0 (3.7 - 11.0)

Теплопроизводительность (кВт)

4.4 (0.5-5.2)

5.6 (0.7-8.5)

 9.0 (2.0-11.2)

9.0 (3.0-11.7)

12.0 (3.4 - 14.0)

Коэффициент
эффективности





EER охлаждение
COP обогрев

3.70
4.36

3.61
4.71

 3.75

4.09

3.50
4.67

3.42
4.24

Класс энергетической эффективности
(охлаждение/обогрев)

А/А

А/А

А/А

A/А

А/А

Сечение силового кабеля (мин. значение)

3 (вкл. землю) х 1,5 мм

2

. Наружный блок

3 (вкл. землю) х 2,5 мм

2

. Наружный блок

Межблочный кабель

4 х 1,0 мм

2

Расход воздуха  охлаждение/обогрев (м

3

/ч)

1812

1800

 2507

2507

3245

Уровень звукового давления дБ(А)

46-48

49-51

48-49

48-49

51-54

Размеры (ВхШхГ) (мм)

550 x 780 x 290

550 x 780 x 290

890 х 900 х 320

890 х 900 х 320

890 х 900 х 320

Расстояние между лапами наружного блока (мм)

600

600

600

600

600

Вес нетто (кг)

36

41

69

69

75

Макс. длина трассы (на 1 внут. блок) (м)

20

20

25

25

25

Макс. общая длина трассы (м)

30

30

70

70

80

Макс. перепад высот между блоками (м)

10

10

15

15

15

Допустимая температура наружного воздуха
(охлаждение/обогрев) (°С)

от +5 до +43/

от -15 до +24

от +5 до +43/

от -15 до +24

от +10 до +43 /

от -15 до +22

от +10 до +43 /

от -15 до +22

от +10 до +43/

от -10 до +22

Тепловой насос  R410A

Условия (охлаждение): температура в помещении 27°С(Db)/ 19°С (WB)


                температура наружного воздуха 35°С (Db)/ 24°С (WB)

Условия (нагрев): температура в помещении 20°C (Db)/ 15°C (WB)

                                температура наружного воздуха 7°C (Db)/ 6°C (WB)

Пять  типоразмеров  мультисплит-систем  с  тепловым  насо-
сом  позволяют  экономично  и  эффективно  кондициониро-
вать  как  небольшую  двухкомнатную  квартиру  площадью
40 кв.м, так и просторный стометровый 5-комнатный дом.
Наружные  блоки  настолько  компактны,  что  даже  самый
мощный блок производительностью 10 кВт легко поместит-
ся  на  небольшом  балконе,  а  габариты  «двухкомнатных»
блоков мультисплит-систем такие же, как у обычной сплит-

системы производительностью до 3 кВт! Большинство моде-
лей не просто соответствует высшему классу А по экономии
электроэнергии, но и заметно превышает его: коэффициент
эффективности  модели  RAS-M14GAV-E  равен  3,70  (класс
А требует значение от 3,20).
Важное  преимущество  мультисплит-систем  Toshiba  –  воз-
можность свободно комбинировать внутренние блоки раз-
ных типов и мощностей в одной системе.

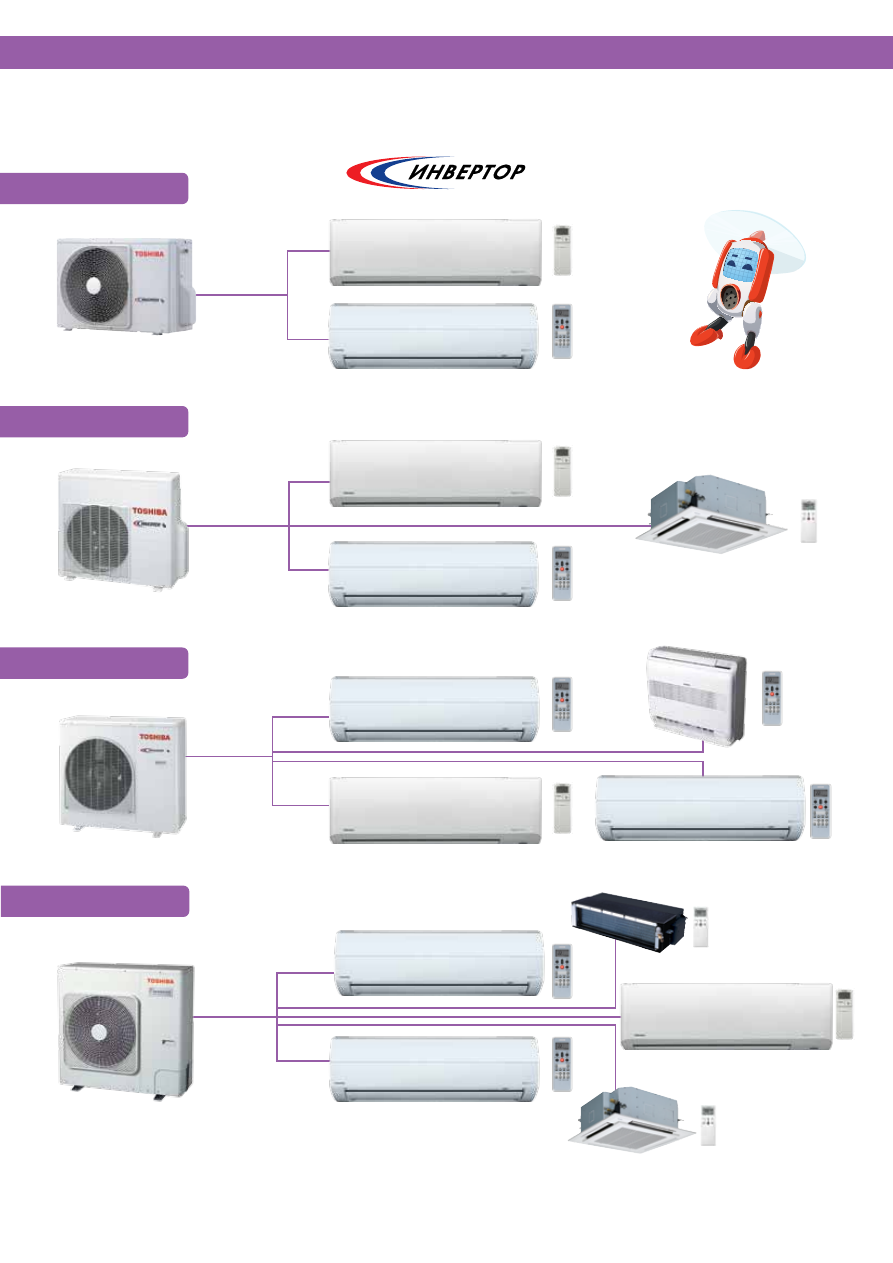

Модельный ряд инверторных
мультисплит-систем Toshiba

Инверторные мультисплит-системы

31

2 комнаты

RAS-M14GAV-E

RAS-M18UAV-E

3 комнаты

RAS-3M26UAV-E

4 комнаты

RAS-4M27UAV-E

5 комнат

RAS-5M34UAV-E1

32

Модель

RAS-M07SKV-E

RAS-M10SKV-E

RAS-M13SKV-E

RAS-M16SKV-E

RAS-M22SKV-E

RAS-M24SKV-E

Холодопроизводительность  (кВт)

2.0

2.5

3.5

4.5

6.0

6.5

Теплопроизводительность (кВт)

2.5

3.2

4.2

5.5

7.0

7.5

Размеры

275x790x205

275x790x205

320 x 1050 x 228

Вес нетто

9

9

9

9

13

13

Расход воздуха (м

3

/ч)

516

516

564

690

1098

1152

Рабочий уровень шума (охл./обогр.) (H-L) (дБ)

26-39/28-38

26-39/28-38

26-39/28-40

30-45/31-45

35-47/35-47

37-49/37-49

Размер труб

жидкость (мм/дюйм)

6.35 (1/4”)

6.35 (1/4”)

6.35 (1/4”)

6.35 (1/4”)

6.35 (1/4”)

6.35 (1/4”)

газ (мм/дюйм)

9.52 (3/8”)

9.52 (3/8”)

9.52 (3/8”)

12.70 (1/2”)

12.70 (1/2”)

12.70 (1/2”)

Модель

RAS-M07N3KV2-E RAS-B10N3KV2-E RAS-B13N3KV2-E RAS-B16N3KV2-E RAS-B22N3KV2-E RAS-M24N3KV2-E

Холодопроизводительность  (кВт)

2.0

2.5

3.5

4.5

6.0

6.5

Теплопроизводительность (кВт)

2.7

3.2

4.2

5.5

7.0

7.5

Размеры

275x790x225

275x790x225

320 x 1050 x 243

Вес нетто

10

10

10

10

13

13

Расход воздуха (м

3

/ч)

516

576

630

690

1080

1152

Рабочий уровень шума (охл./обогр.) (H-L) (дБ)

26-39/28-38

26-39/28-38

26-39/28-40

30-45/31-45

35-47/35-47

37-49/37-49

Размер труб

жидкость (мм/дюйм)

6.35 (1/4”)

6.35 (1/4”)

6.35 (1/4”)

6.35 (1/4”)

6.35 (1/4”)

6.35 (1/4”)

газ (мм/дюйм)

9.52 (3/8”)

9.52 (3/8”)

9.52 (3/8”)

12.70 (1/2”)

12.70 (1/2”)

12.70 (1/2”)

Тепловой насос R410A

Тепловой насос R410A

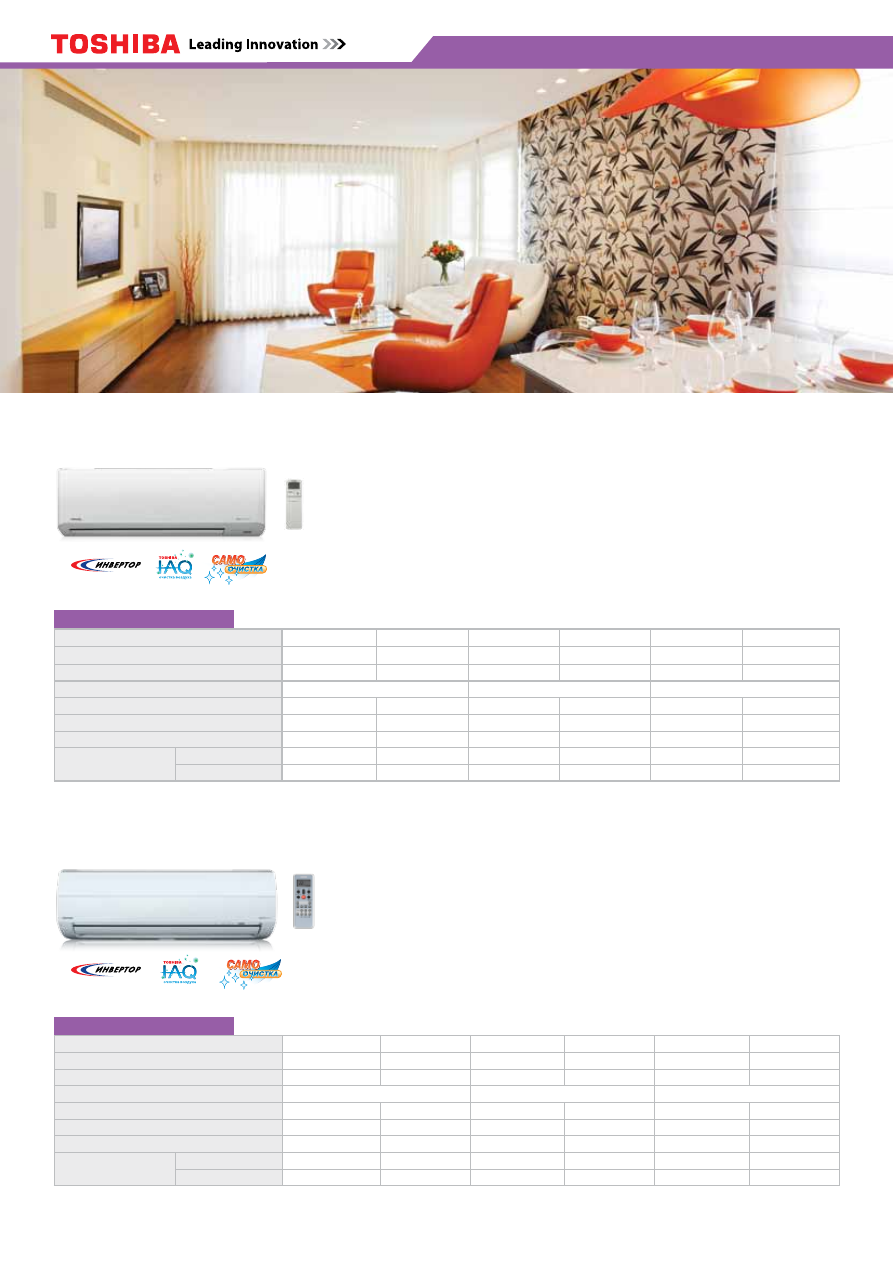

Настенные внутренние блоки SKV

Настенные внутренние блоки N3KV

Наиболее популярный и недорогой вариант – внутренние блоки,
закрепленные на стене. Шесть типоразмеров от 2 до 6,5 кВт,
компактные и элегантные блоки.

•

   Пульт дистанционного управления с дисплеем.

•

   Функция самоочистки поддерживает внутренний блок сухим

и чистым, защищает от неприятного запаха.

•

   5 скоростей вентилятора + автоматич. выбор скорости

+ режим макс. мощности.

•

   12 положений воздухораспределительных жалюзи.

•

   Фильтр Toshiba IAQ очищает воздух от пыли и запахов.

•

   Автоматический перезапуск после перебоев питания.

•

   Производство Таиланд

Настенные блоки современного стильного дизайна, отличаются
максимальной производительностью до 7,5 кВт (обогрев).

•

   Пульт дистанционного управления с дисплеем.

•

   Функция самоочистки поддерживает внутренний блок сухим

и чистым, защищает от неприятного запаха.

•

   5 скоростей вентилятора + автоматич. выбор скорости

+ режим макс. мощности.

•

   12 положений воздухораспределительных жалюзи.

•

   Фильтр Toshiba IAQ очищает воздух от пыли и запахов.

•

   Автоматический перезапуск после перебоев питания.

•

   Производство Таиланд

Условия (охлаждение): температура в помещении 27°С(Db)/ 19°С (WB)


                температура наружного воздуха 35°С (Db)/ 24°С (WB)

Условия (нагрев): температура в помещении 20°C (Db)/ 15°C (WB)

                                температура наружного воздуха 7°C (Db)/ 6°C (WB)

Инверторные мультисплит-системы

33

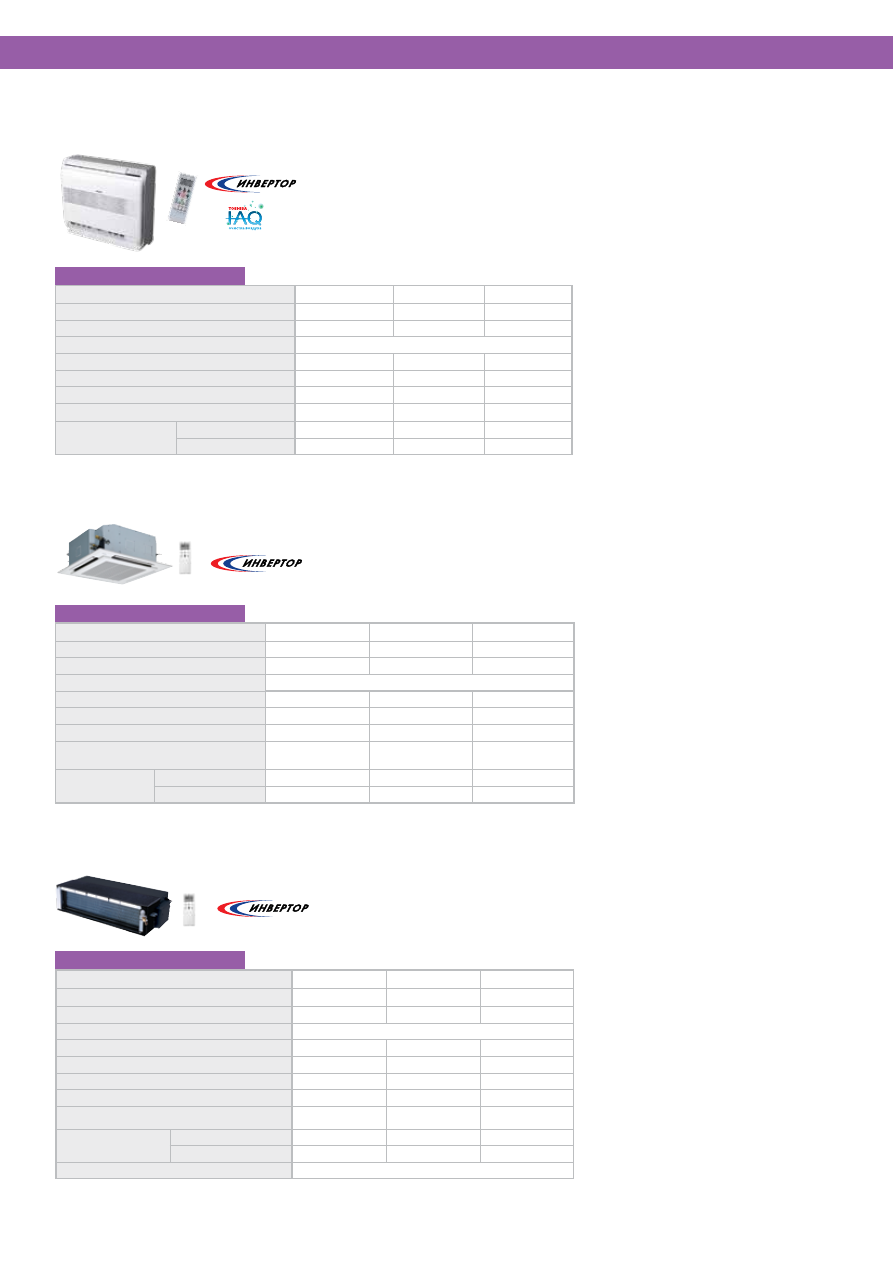

Кассетные внутренние блоки

Аксессуары:

•   Потолочная панель RB-B11MC(W)E

Модель

RAS-M10SMUV-E

RAS-M13SMUV-E

RAS-M16SMUV-E

Холодопроизводительность  (кВт)

2.7

3.7

4.5

Теплопроизводительность (кВт)

4.0

5.0

5.5

Номинальное напряжение (В/фаза/Гц)

220-240/1/50

Размеры

268 x 575 x 575

268 x 575 x 575

268 x 575 x 575

Вес нетто

17

17

17

Расход воздуха (охл./обогр.) (м

3

/ч)

588

618

660

Рабочий уровень шума
(охл./обогр) (H-L) (дБ)

30-37

30-38

31-40

Размер труб

жидкость (мм/дюйм)

6.35 (1/4”)

6.35 (1/4”)

6.35 (1/4”)

газ (мм/дюйм)

9.52 (3/8”)

9.52 (3/8”)

12.70(1/2”)

Отличное  решение  для  помещений  с  под-
весным  потолком.  Кассетный  блок  пол-
ностью  скрыт  за  потолком,  видна  лишь
декоративная лицевая панель.

•   Пульт ДУ с дисплеем.
•   Равномерное распределение воздуха

по 4 направлениям.

•   Все  типоразмеры  компактны  и  устанав-

ливаются  в  стандартный  подвесной  по-
толок 600х600 мм.

•   Удобный монтаж благодаря панели

с регулируемыми «карманами».

•   Производство Япония

Канальные внутренние блоки

•   Компактный блок высотой всего 230 мм
•   Гибкое  применение:  воздух  забирается

сзади или снизу.

•   5  скоростей  вентилятора  +  автоматич.

выбор скорости + режим максимальной
мощности.

•   Высокое статическое давление –

до 63,7 Па

•   Исключительно низкий уровень шума
•   Производство Япония

Опции:

•  Проводной пульт RBC-SH-A1LE2
•  Дренажная помпа RB-F81E2

Модель

RAS-M10GDV-E

RAS-M13GDV-E

RAS-M16GDV-E

Холодопроизводительность  (кВт)

2.7

3.7

4.5

Теплопроизводительность (кВт)

4.0

5.0

5.5

Номинальное напряжение (В/фаза/Гц)

220-240/1/50

Размеры

230 x 750 x 440

230 x 750 x 440

230 x 750 x 440

Вес нетто

19

19

19

Расход воздуха

1

 (охл./обогр.) (м

3

/ч)

720/720

780/780

780/780

Рабоч. уровень шума

2

 (охл./обогр.) (H-L) (дБ)

24-31/24-32

25-32/25-32

26-33/26-33

Статическое давление макс./мин. (Па)

54.94/35.30

63.70/41.20

63.70/41.20

Размер труб

жидкость (мм/дюйм)

6.35 (1/4”)

6.35 (1/4”)

6.35 (1/4”)

газ (мм/дюйм)

9.52 (3/8”)

9.52 (3/8”)

12.7(1/2”)

Длина провода выносн. ИК-приёмника (мм)

2000

Воздух  в  комнаты  бесшумно  подается  по
воздуховодам, а сам канальный блок мож-
но поместить на антресоли. Возможен при-
ток свежего воздуха!

1: расход воздуха при стандартном статическом давлении

2: уровень шума при стандартном статическом давлении (стандарт JIS B 8613)

Консольные внутренние блоки

Модель

RAS-B10UFV-E

RAS-B13UFV-E

RAS-B18UFV-E

Холодопроизводительность  (кВт)

2.7

3.7

5.0

Теплопроизводительность (кВт)

4.0

5.0

6.0

Номинальное напряжение (В/фаза/Гц)

220-240/1/50

Размеры

600 x 700 x 220

600 x700 x 220

600 x700 x 220

Вес нетто

16

16

16

Расход воздуха (охл./обогр.) (м

3

/ч)

468/510

510/552

600/642

Рабочий уровень шума (охл./обогр) (H-L) (дБ)

26-39

27-40

34-46

Размер труб

жидкость (мм/дюйм)

6.35 (1/4”)

6.35 (1/4”)

6.35 (1/4”)

газ (мм/дюйм)

9.52 (3/8”)

9.52 (3/8”)

12.70(1/2”)

Монтируется  на  пол  или  на  стену  возле
пола,  а  воздух  подается  в  комнату  двумя
потоками – сверху и снизу. Быстро и неза-
метно создает оптимальную температуру.

•   Двухпоточная подача воздуха
•   Встроенная  панель  управления  с  цвет-

ным дисплеем.

•   Режим подогрева пола.
•   5  скоростей  вентилятора  +  автоматич.

выбор скорости + режим макс. мощности

•   8 положений воздухораспределительных

жалюзи.

•   Фильтр Toshiba IAQ очищает воздух

от пыли и запахов.

•   Функция самоочистки внутреннего блока
•   Производство Таиланд

Тепловой насос R410A

Тепловой насос R410A

Тепловой насос R410A

34

Технические характеристики

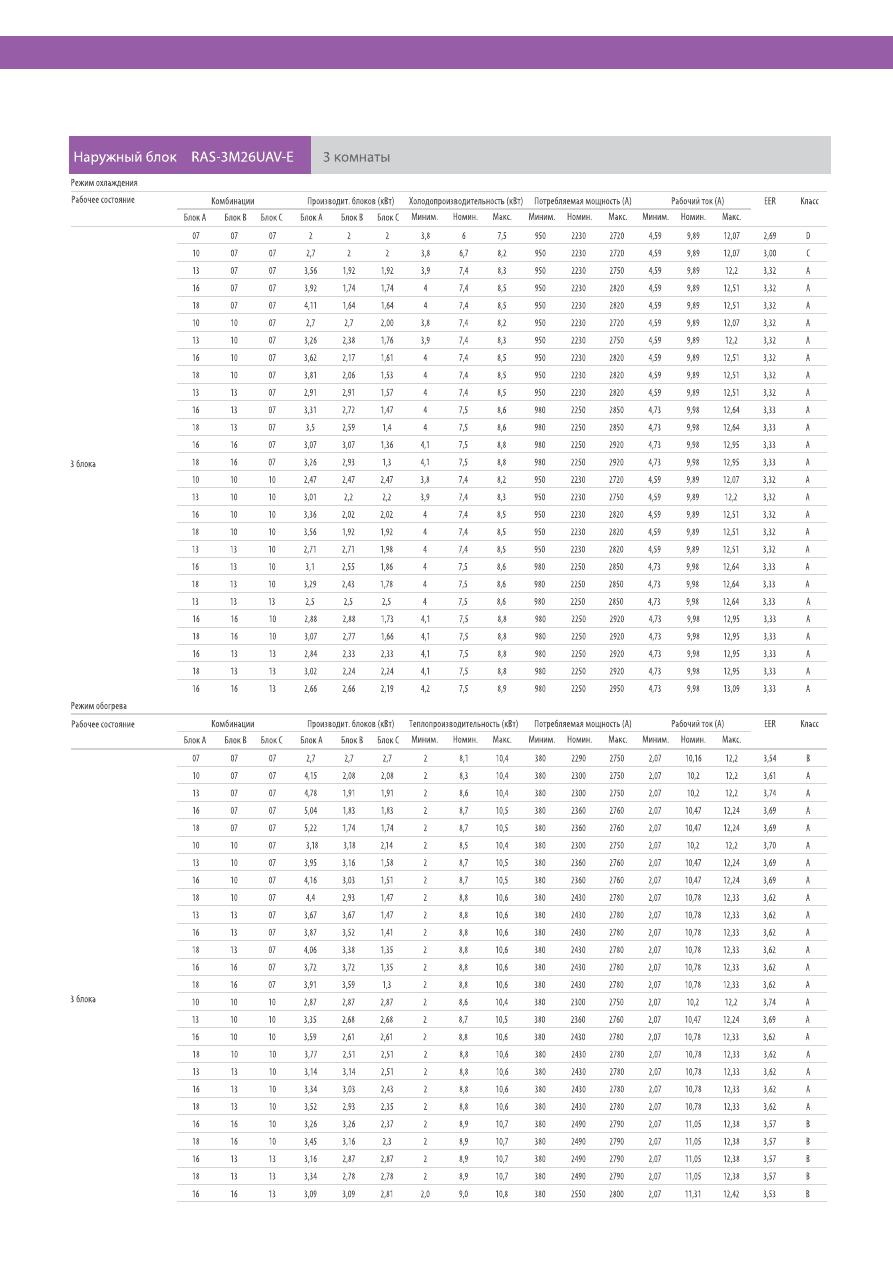

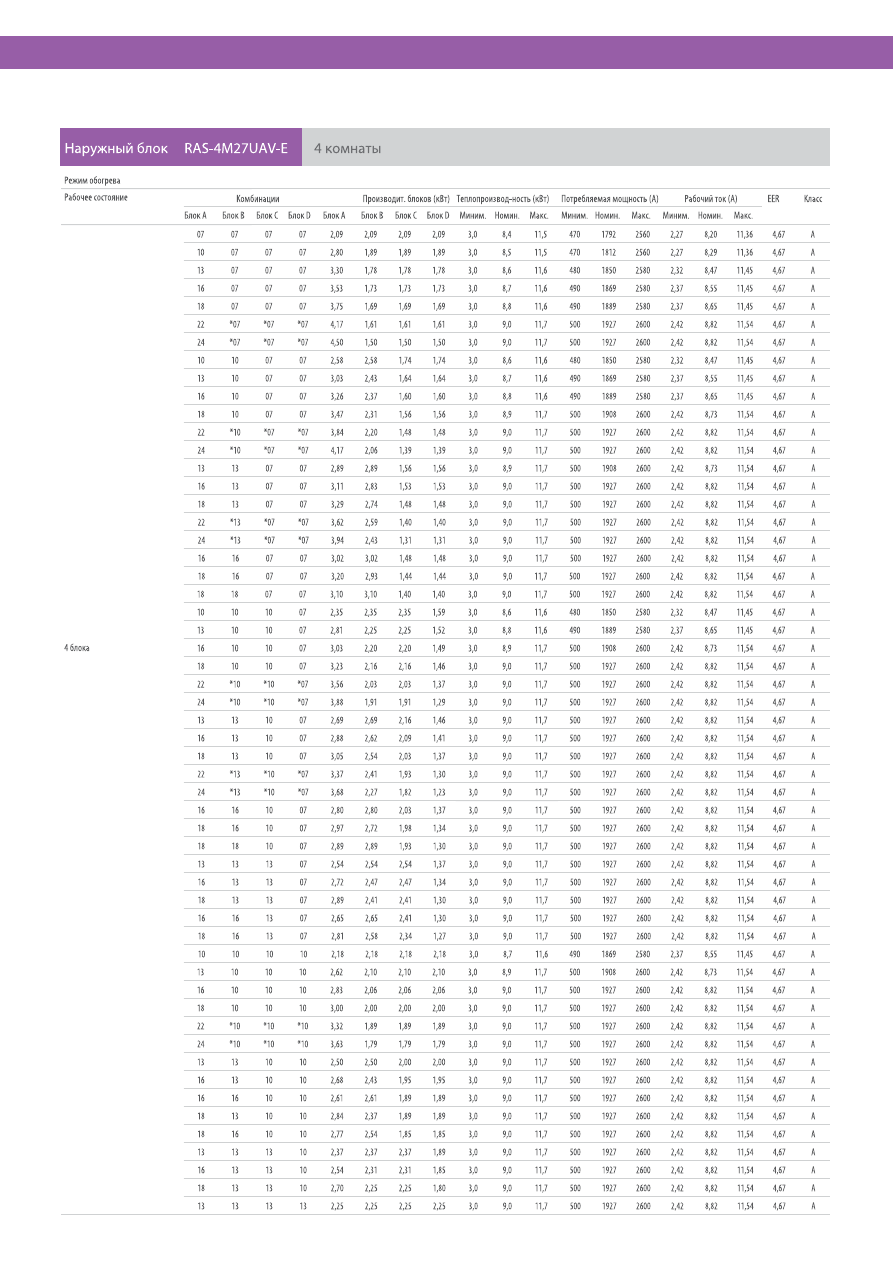

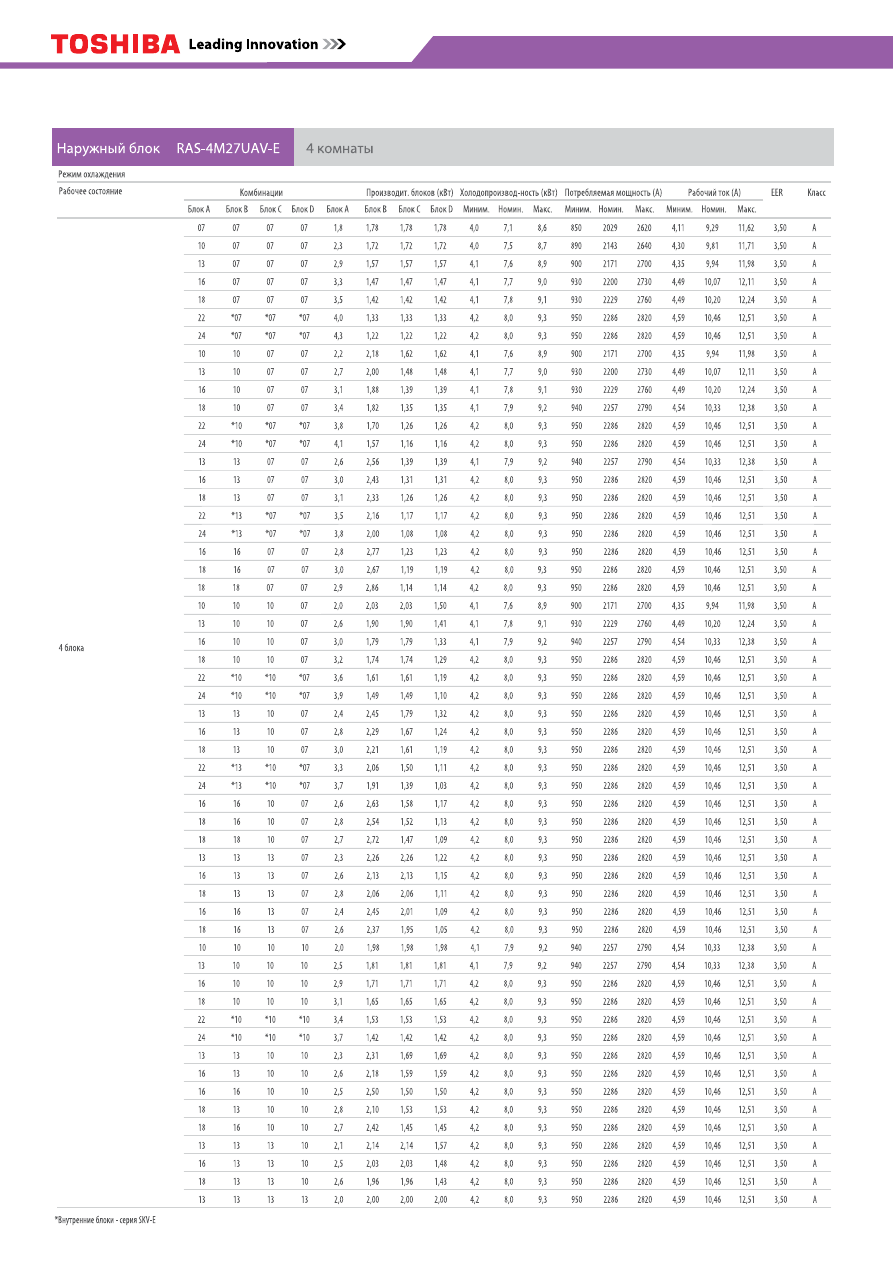

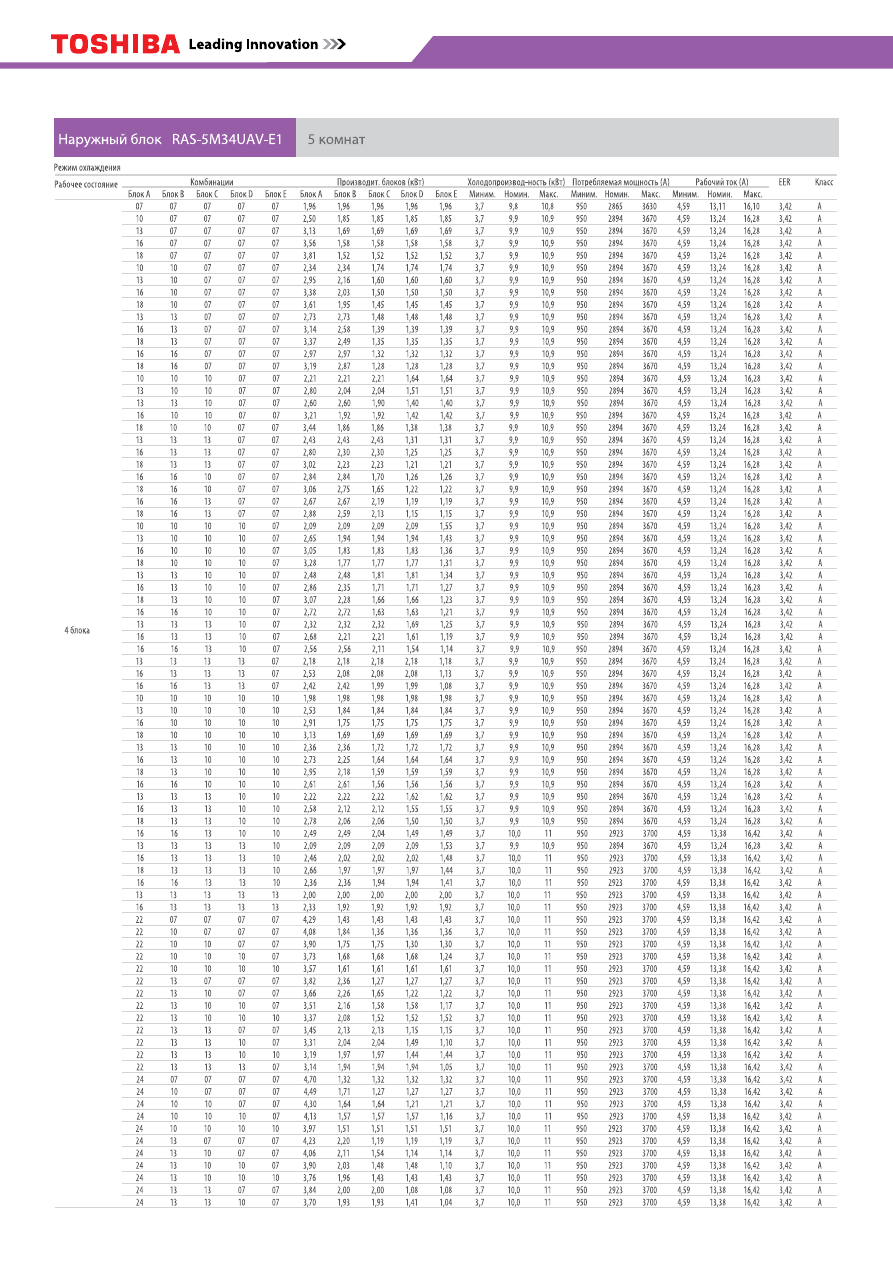

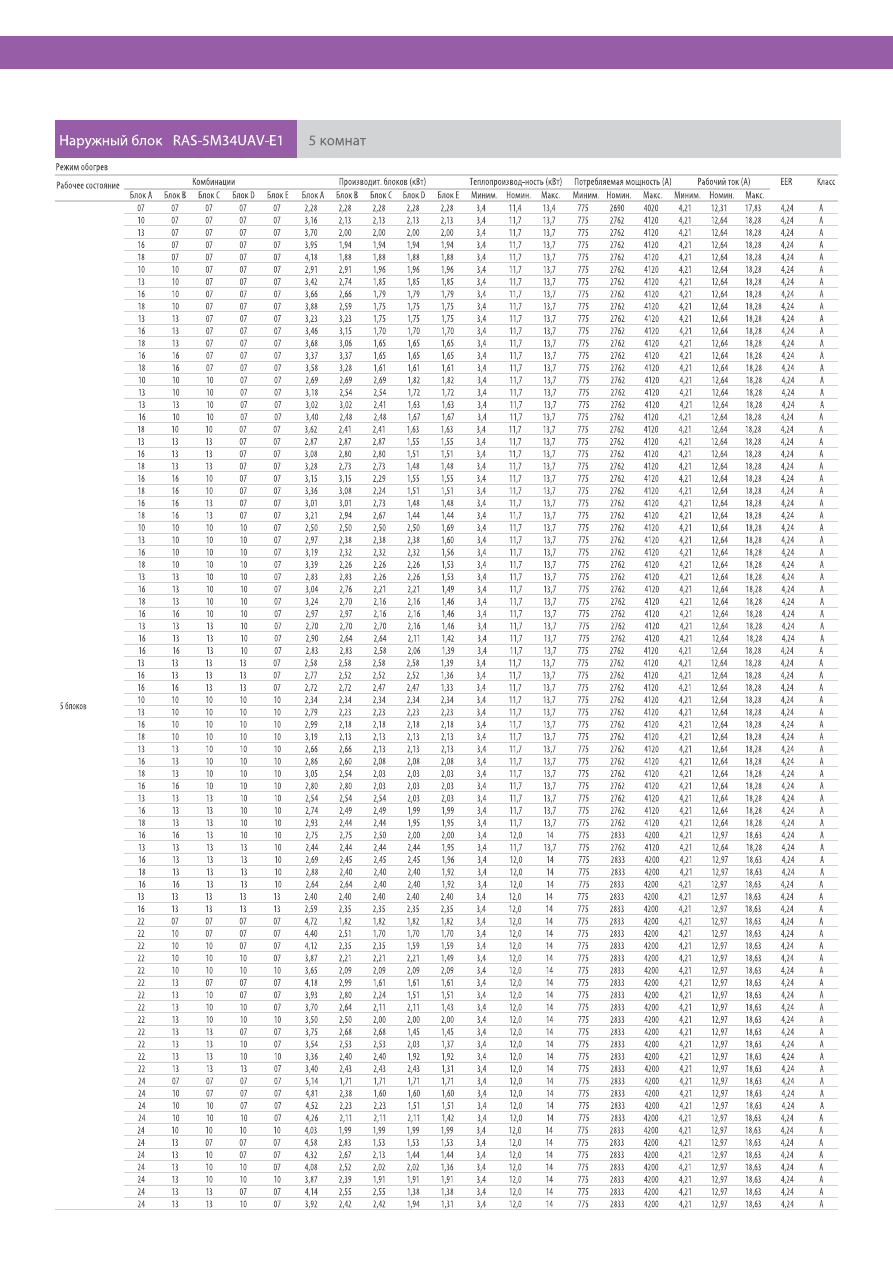

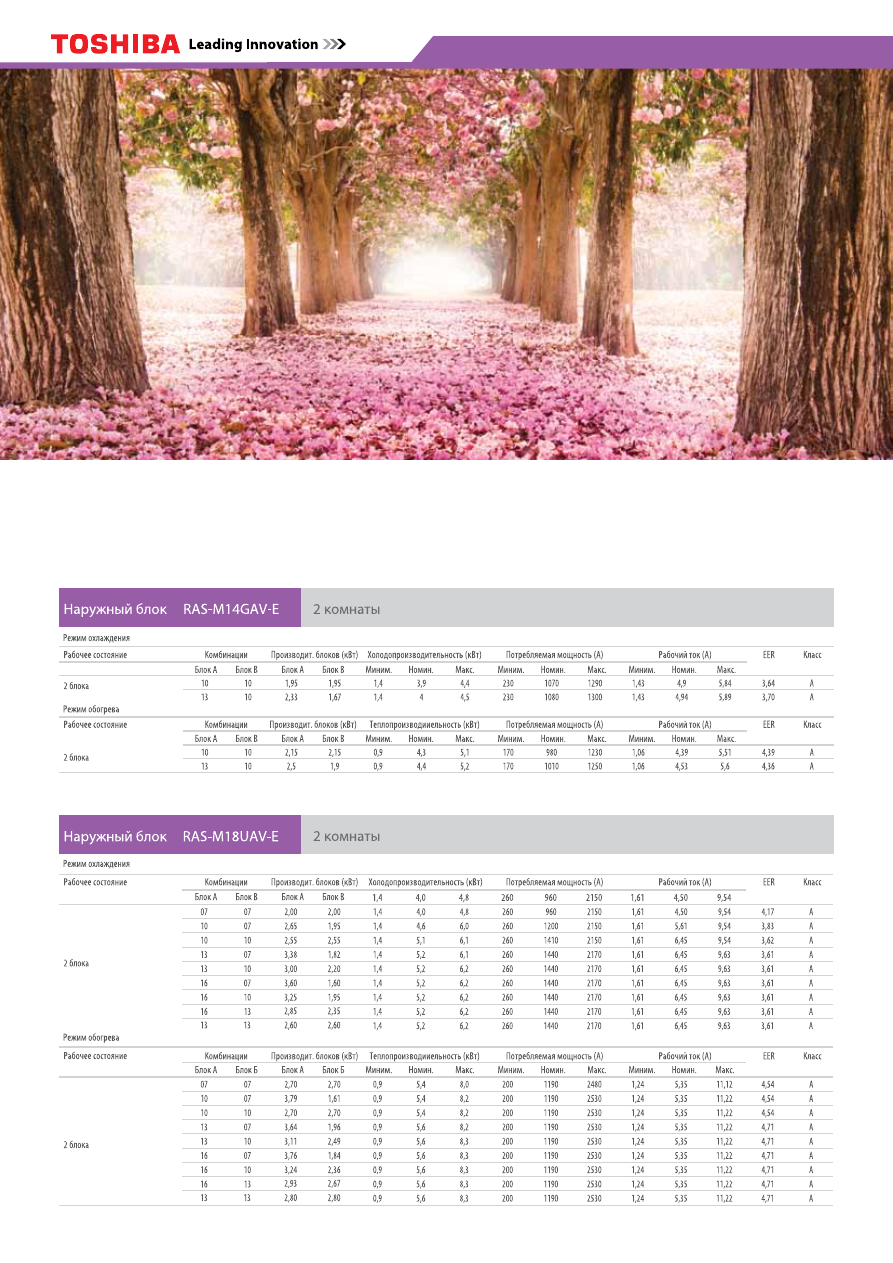

Комбинации блоков мультисплит-систем

Инверторные мультисплит-системы

35

36

Инверторные мультисплит-системы

37

38

Инверторные мультисплит-системы

39

40

Тепловой насос Estia обогревает помещения, поставляет горячую воду для бытовых нужд,
а также кондиционирует воздух в жаркое время года. Estia обладает высшей энергоэффек-
тивностью в своем классе.

Выдающаяся энергоэффективность:
4.88  кВт  тепла  на  каждый  кВт  затра-
ченной  энергии.  Установив  Estia,  вы  не
только уменьшите свои расходы на ото-
пление, но и позаботитесь об окружаю-
щей среде, снизив выброс CO

2

Estia  нетрудно  установить  –  не  нужен
ни  дымоход,  ни  подземные  комму-
никации.  Гидромодуль  размещается
в  любом  удобном  месте  Вашего  дома.
Благодаря  увеличенной  длине  трас-
сы  компактный  наружный  блок  можно
установить возле дома или на балконе.

Тепловой  насос  одновременно  подает
в разные устройства воду, нагретую до
разных  температур.  Estia  эффективно
работает при температуре от -20°C до
+43°C.  Тепловой  насос  Toshiba  осна-
щен  уникальной  встроенной  защитой
от замерзания.

Одна  система  –  несколько  спосо-
бов  применения!  Тепловой  насос  Estia
можно  использовать  как  с  низкотем-
пературными  радиаторами  отопления,
так  и  с  системой  «теплый  пол»  и  фан-
койлами.

Тепловые насосы Toshiba Estia

«воздух - вода»

4 серии

1

2

3

4

5

6

7

8

9

10

11

Тепловые насосы Estia

41

Новейшие системы отопления
и горячего водоснабжения

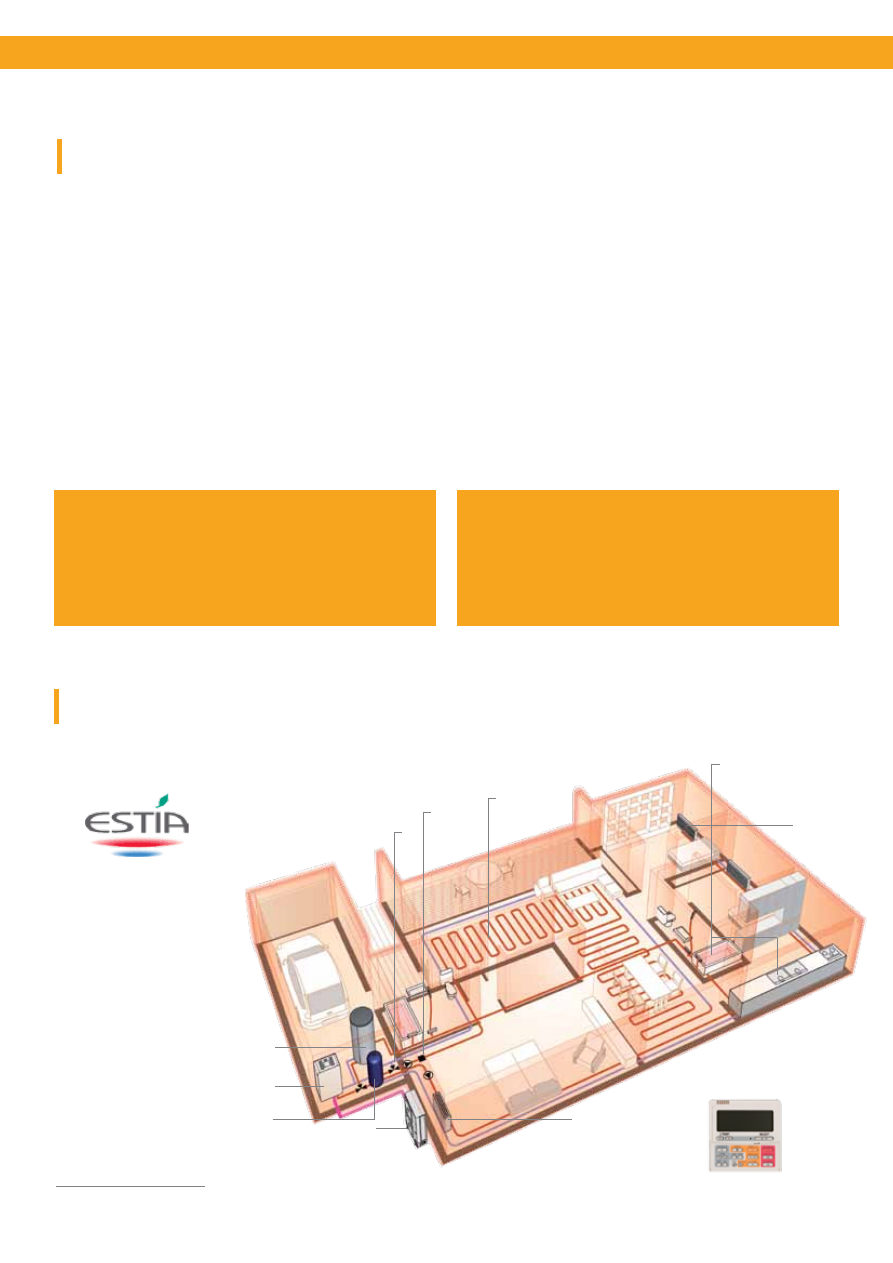

Из каких компонентов состоит
Toshiba Estia?

Тепловые  насосы  «воздух-вода»  использует  возобнов-
ляемую  энергию,  в  отличие  от  систем  отопления  на  газе
и твердом топливе, а также низкоэффективных электрообо-
гревателей. В XXI веке они рассматриваются как идеальный
способ  отопления  и  горячего  водоснабжения  жилых  по-

мещений.  Отопление  с  использованием  газа,  нефти  или
электроэнергии увеличивает выброс углекислого газа в ат-
мосферу. Кроме того, эти традиционные способы обогрева
менее эффективны, чем тепловой насос, а их эксплуатаци-
онные расходы выше.

Тепловые насосы «воздух-вода» – способ обеспечить

комфорт в доме и одновременно снизить загрязнение

окружающей среды.

Преимущества Estia 4 серии

1. Наружный блок
2. Гидромодуль
3. Бойлер
4. Буферная емкость*
5. Смесительный вентиль*
6. Датчик температуры
7. Подача горячей воды
8. Пульт ДУ
с недельным таймером
9. Теплый пол*
10. Низкотемпературный
радиатор*
11. Фанкойл*

*не входит в комплект поставки

•   Тепловые насосы Toshiba Estia 4 серии экономич-

ны,  обладают  высочайшим  в  отрасли  коэффици-
ентом эффективности, достигающим

СОР = 4,88

(эффективность предыдущей серии COP=4,77).

•   Система  оснащена  насосом  высшего  класса

энергоэффективности А.

•   Единая система обогревает помещения до нужной

температуры,  поставляет  горячую  воду  для  быто-
вых нужд, и даже кондиционирует воздух в жаркое
время года. Минимальная температура воды в ре-
жиме охлаждения теперь

+7°C

 (было +10), что по-

зволяет быстрее охлаждать помещения летом.

42

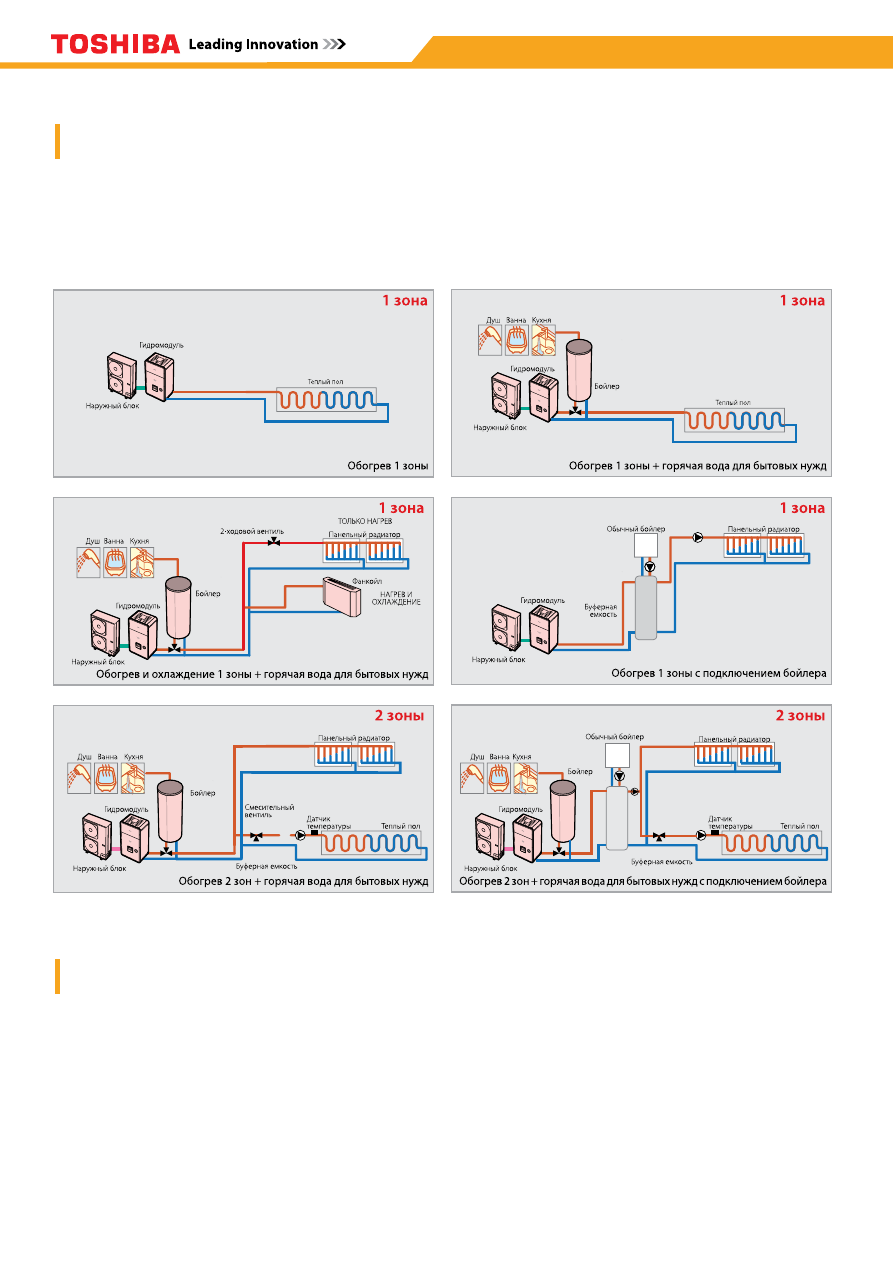

Одна система, множество
вариантов применения

Toshiba Estia может быть объединен
с существующей системой отопления.

Тепловой  насос  Estia  «воздух-вода»  можно  использовать
как

с  радиаторами  отопления

,  так  и  с

системой  «теплый

пол» и фанкойлами

.  Система  может  обслуживать  две  не-

зависимые  зоны.  Это  позволяет  подавать  пользователям

Если здание уже оборудовано обычным бойлером на газо-
вом или твердом топливе, то тепловой насос с передачей
тепла от воздуха к воде Toshiba Estia может быть объединен
с  существующей  системой  отопления.  В  результате  Вам
круглогодично  обеспечен  оптимальный  нагрев  воды.  Бой-
лер  будет  использоваться  только  как  резервный  источник
нагрева в особенно холодные зимние дни.

Интеллектуальная система управления Toshiba использует
обогревающие  устройства  сбалансированно  и  наиболее

воду, нагретую до различных температур (не более 55 °C).
Для вновь построенных или переоборудуемых домов Estia
предлагает широкий выбор комбинаций, некоторые из них
показаны ниже:

эффективно. Установщик может выбрать несколько посто-
янных значений температуры горячей воды или автоматиче-
ское регулирование.

Осенью,  когда  на  улице  еще  довольно  тепло,  Estia  неэф-
фективно было бы нагревать воду до максимально возмож-
ной  температуры.  Автоматическое  регулирование  темпе-
ратуры  позволяет  оптимизировать  потребление  энергии,
плавно меняя температуру горячей воды в зависимости от
наружных условий.

Тепловые насосы Estia

43

Векторное  инверторное  управление  работой  наружного
блока  Toshiba  позволило  достичь  по-настоящему  выдаю-
щейся энергоэффективности теплового насоса Estia.

Инвертор Toshiba использует векторную обработку формы
выходного напряжения и привод с интеллектуальным управ-
лением  питанием  (IPDU),  допускающий  широкий  диапазон
частот и напряжения.

Двухроторный  компрессор  постоянного  тока  Toshiba  спо-
собен работать как на крайне высокой, так и на минималь-
ной мощности. Эффективная система ограничения мощно-
сти позволяет снизить потребление энергии.

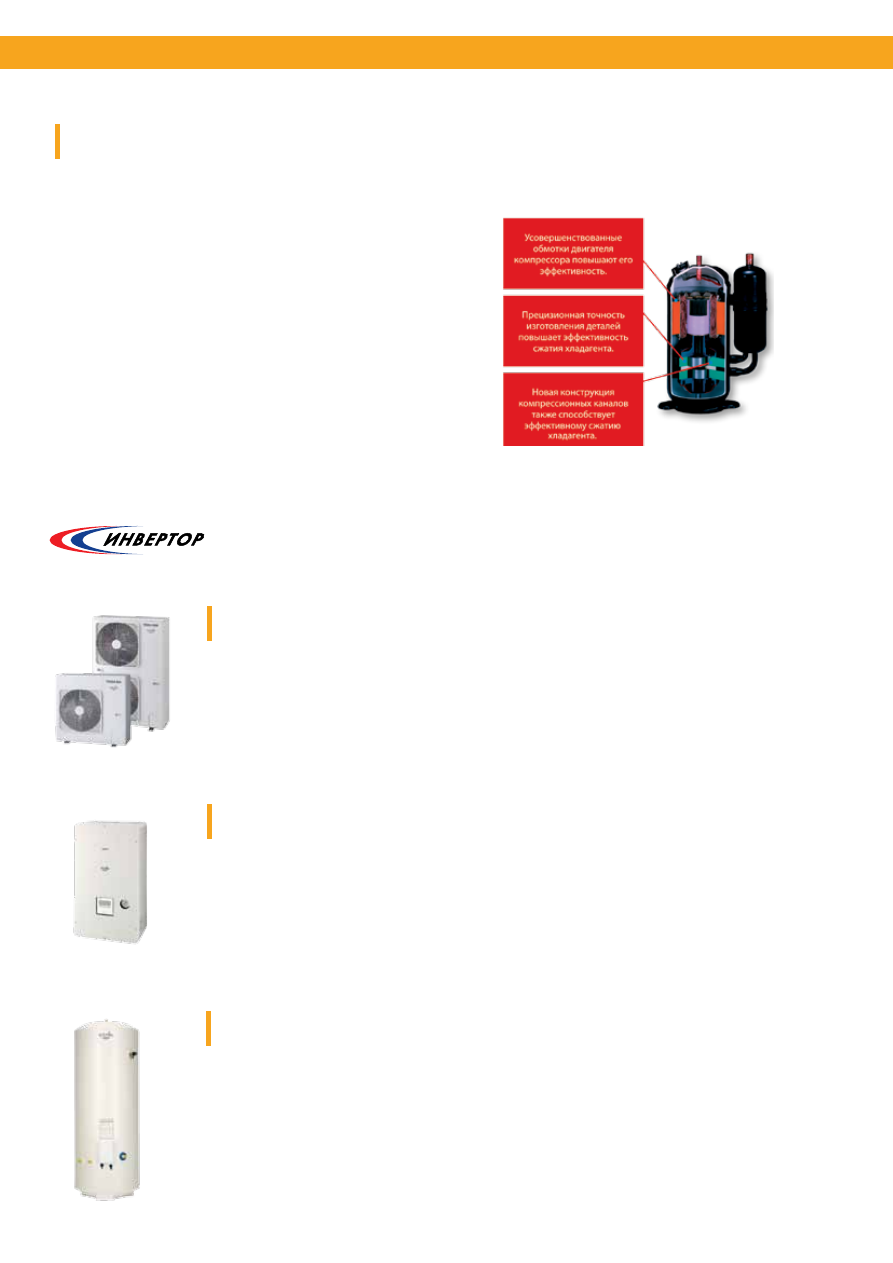

Передовые технологии Toshiba Estia: двухроторный
компрессор и векторное управление

Toshiba имеет многолетний опыт проектирования и производства воздушных тепловых насосов.
Та же эффективная и практичная технология лежит в основе теплового насоса Estia «воздух-вода».
Прежде всего – передовое инверторное управление и двухроторный компрессор постоянного
тока. Estia работает на эффективном и безопасном, не разрушающем озон хладагенте R-410A.

Бойлер  Estia  -  это  компактный  бак  из  нержавеющей  стали,  производящий  горячую  воду  для
санитарно-бытовых нужд. Производительность системы повышена благодаря встроенному ко-
аксиальному  теплообменнику.  Температура  воды  в  системе  горячего  водоснабжения  может
составлять от +40°C до +75°C.
В соответствии с оптимальным алгоритмом управления, при появлении необходимости в горячей
воде  включается  встроенный  электронагреватель.  Такое  решение  снижает  эксплуатационные
расходы и гарантирует постоянную температуру горячей воды. Предлагаются три типоразмера
бойлеров (150, 210 и 300 литров).

В пластинчатый теплообменник подается оптимальное количество хладагента, позволяющее на-
греть воду до невысокой или умеренной температуры (20-55 °C) или охладить воду (7-20 °C). Ре-
зервный нагреватель (3, 6 или 9 кВт) позволяет системе работать даже в экстремальных условиях.
Гидромодуль точно контролирует температуру воды и позволяет оптимально распределить воду
между потребителями и домашним бойлером.

Наружный блок

Бойлер

Гидромодуль

44

Управляет распределением горячей воды между 1 или 2 зо-
нами  и  домашним  бойлером.  Для  удобства  использования
панель  управления  прикрепляется  к  гидромодулю.  Панель
управления  позвляет  настроить  все  параметры  и  недель-
ный таймер. Панель управления проста, интуитивно понятна
и удобна в использовании.

Включает  функцию  подачи  горячей  воды  для  кухни,  ванны,
душа.  Две  дополнительные  кнопки  позволяют  моментально
включить следующие полезные функции:

•   Повысить температуру воды:

быстро делает горячую воду

для бытовых нужд еще горячее.

•   Антибактериальная защита:

Регулярно, через запрограм-

мированные интервалы времени, вода в баке нагревается
до высокой температуры, чтобы уничтожить все бактерии.

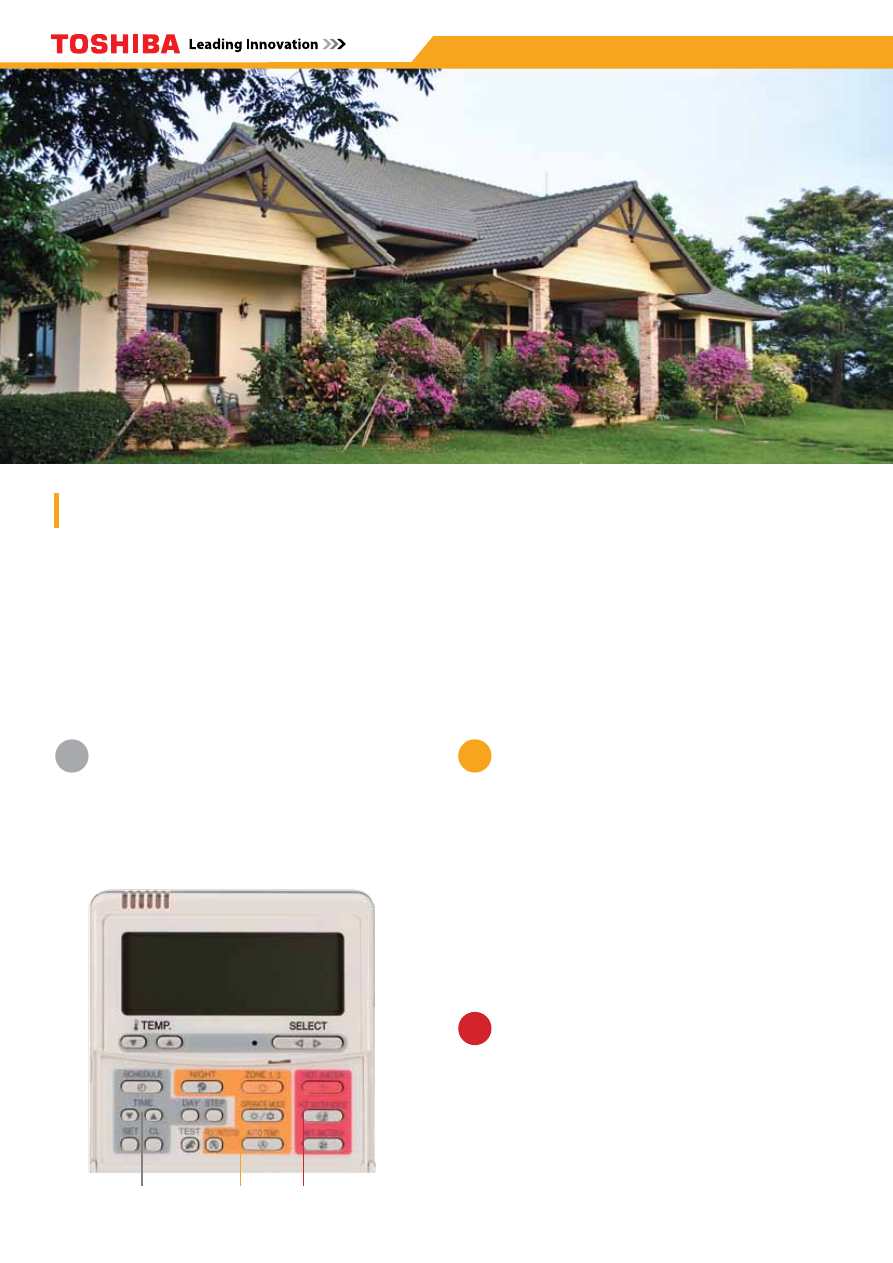

Всё под контролем

Удобная  панель  управления  Toshiba  Estia

крепится к гидромодулю

1

2

3

Параметры двух зон можно просматривать и изменять одно-
временно на большом удобном экране. Отдельная область
экрана позволяет управлять температурой горячей воды для
бытовых нужд (душа, кухни и т.п.). На дисплее появляются как
значки, так и цифровые данные, что позволяет Вам наглядно
представить режим работы теплового насоса.

Программируемая работа теплового насоса, днев-
ные  и  ночные  параметры  для  каждого  дня  недели
(до 10 уставок в день).

Таймер

Установка режима работы для каждой из двух зон, в том чис-
ле выбор автоматической регулировки температуры или по-
стоянной температуры воды.
Три важнейшие функции:

•



Ночной режим:

 в течение ночи температура регулирует-

ся автоматически.

•



Защита  от  замерзания:

  обеспечивает  бесперебойную

работу системы при крайне низких уличных температурах.

•



Бесшумный  режим:

  снижает  уровень  шума  наружного

блока на 6-7 дБ(A)*, что особенно ценно в густонаселен-
ных районах.

Управление отоплением помещений

Управление подачей горячей воды

для бытовых нужд:

1

2

3
