Toshiba Каталоги продукции: бытовые и полупромышленные кондиционеры (2018-2012 год)

Новинка 2015

Содержание

Toshiba в России и мире

Описание SMMS-i

Наружные блоки SMMS-i

Технические характеристики SMMS-i (Япония)

Технические характеристики SMMS-i (Таиланд)

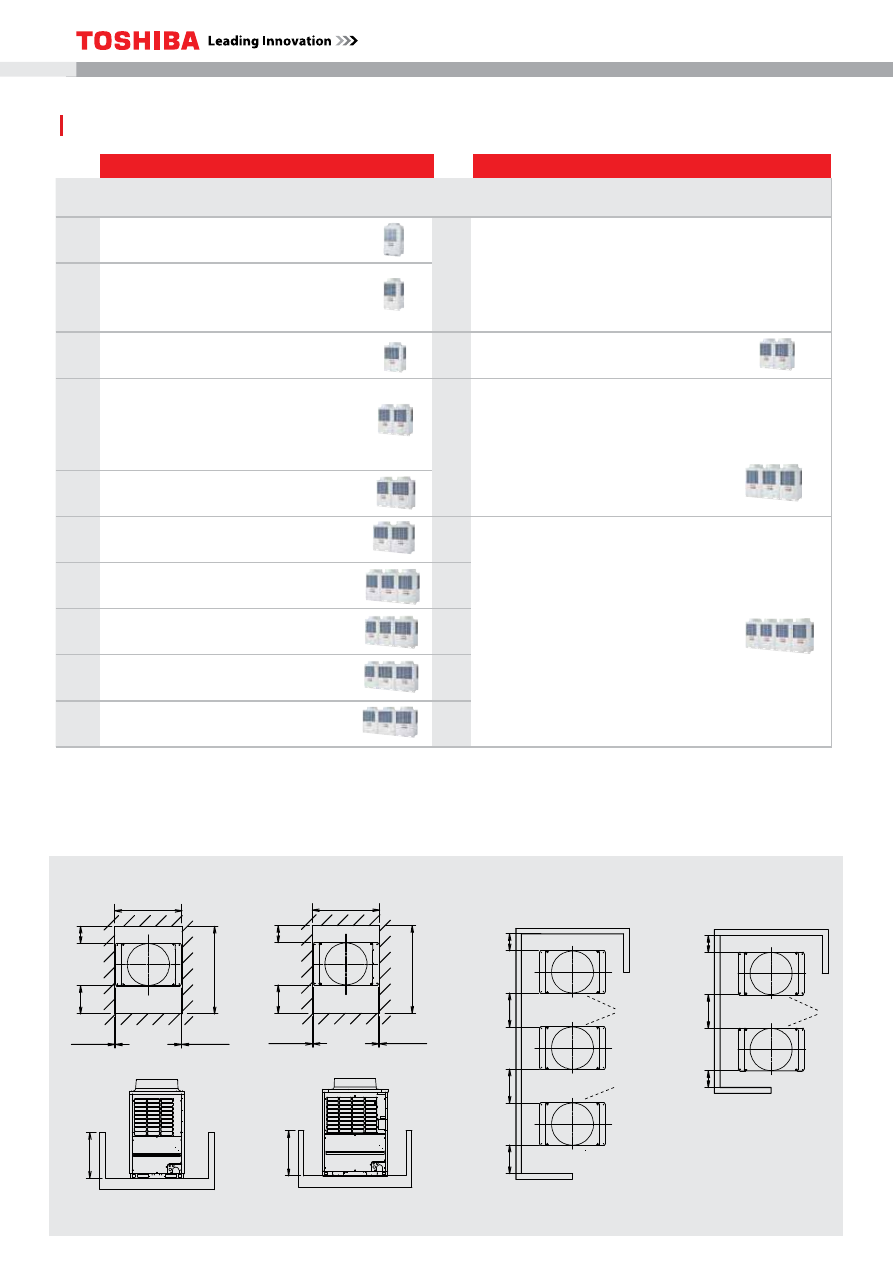

Таблицы комбинаций наружных блоков SMMS-i

Внутренние блоки

Модельный ряд внутренних блоков

4-поточные кассетные блоки MMU-AP***2H

Компактные 4-поточные кассетные блоки MMU-AP***4MH-E

2-поточные кассетные блоки MMU-AP***2WH

1-поточные кассетные блоки MMU-AP***4YH-E

MMU-AP***4SH-E

Стандартные канальные блоки MMD-AP***6BH-E

Высоконапорные канальные блоки MMD-AP***4H-E

Компактные канальные блоки MMD-AP***4SPH-E

Потолочные блоки MMC-AP***4H-E

Настенные блоки MMK-AP***3H

Настенные блоки MMK-AP***4MH-E

Колонные блоки MMF-AP***6H-Е

Консольные бескорпусные блоки MML-AP***4BH-E

Напольные консольные блоки MML-AP***4H-E

Двухпоточные консольные блоки MML-AP***NH-E

Модуль горячей воды MMW-

AP***1LQ-E

Блоки со 100% притоком свежего воздуха MMD-AP***HFE

Воздухо-воздушные теплообменники VN-M***HE

Секции охлаждения + увлажнители MMD-VN***HEXE

MMD-VNK***HEXE

Интерфейс для секций охлаждения MM-DXC010+DXV**0

Аксессуары для внутренних блоков

Устройства управления

Наружные блоки SHRM-i

Технические характеристики SHRM-i

Наружные блоки MiNi-SMMS

Программное обеспечение Toshiba

Официальный сайт Toshiba

Выполненные проекты

Впервые в Японии, впервые в мире...

Toshiba – научный и технический лидер

В XIX веке считалось, что Япония живет лишь древними традициями. Toshiba – мировой лидер в области новейших технологий
– опровергла это мнение своими открытиями и смелыми решениями. У истоков компании стояли два великих японских изо-
бретателя, Хисашиге Танака и Ичисуке Фудзиока.
В 1939 году созданные ими фирмы слились в компанию Tokyo Shibaura Electric Co, а вскоре компания получила известность
под названием Toshiba. Благодаря постоянным разработкам в области кондиционирования Toshiba уже 80 лет лидирует в тех-
нологиях энергосбережения и управления климатом.

В XXI веке Toshiba – одна из крупнейших в мире компаний, с многомиллиардным оборотом и 206000 сотрудников. Toshiba Air
Conditioning продает кондиционеры более чем в 120 странах мира и имеет более 2400 патентов в Японии и других странах –
выдающийся показатель для любой компании.
Японский завод Фудзи с видом на великолепную гору Фудзияма, самую высокую и впечатляющую вершину Японии, – главная
производственная база Toshiba. Здесь изготавливаются компрессоры любого размера и конфигурации, производятся мульти-
зональные системы Super MMS-i и сплит-системы. Отсюда начинается путь кондиционеров Toshiba во все уголки мира.
Айрс, передовой учебный центр Toshiba по системам кондиционирования воздуха, обучает торговых представителей Toshiba,
технических специалистов и проектировщиков. Научно-исследовательский центр Toshiba проводит экспериментальные ра-
боты, взаимодействует с ведущими университетами, что позволяет создавать все более совершенные, экономичные и произ-
водительные компоненты климатических систем.
Все заводы Toshiba получили сертификат ISO 9001 по управлению и обеспечению качества. Компания – признанный лидер
в создании энергосберегающих товаров. Именно Toshiba первой в Японии начала использовать хладагент R410A при выпуске
всех своих изделий. Продукция Toshiba заслужила международное признание и 14 наград в области защиты окружающей среды.

1930 год

–

первый в Японии герметичный компрессор для хо-
лодильного оборудования.

1961 год

–

первая в мире бытовая сплит-система.

1978 год

–

первый кондиционер, управляемый
микропроцессором.

1981 год

–

первый в мире инверторный кондиционер.
Вслед за Toshiba весь мир перешел к разработке
и продаже кондиционеров на базе инверторной
технологии.

1993 год

–

бесшумные и экономичные цифровые инверторные
кондиционеры с двухроторным компрессором.

2000 год

–

Daiseikai, первый в мире бытовой кондиционер,
очищающий воздух с качеством профессиональ-
ного воздухоочистителя.

2010 год

–

SMMS-i, первая в мире полностью инверторная
VRF- система с тремя компрессорами в наружном
блоке.

2012 год

–

SHRM-i, впервые VRF-система с рекуперацией тепла
оснащена тремя инверторными компрессорами.

2014 год

–

корпорация Toshiba вошла в TOP-100 ведущих ин-
новационных брендов (по данным медиакомпа-
нии Thomson Reuters).

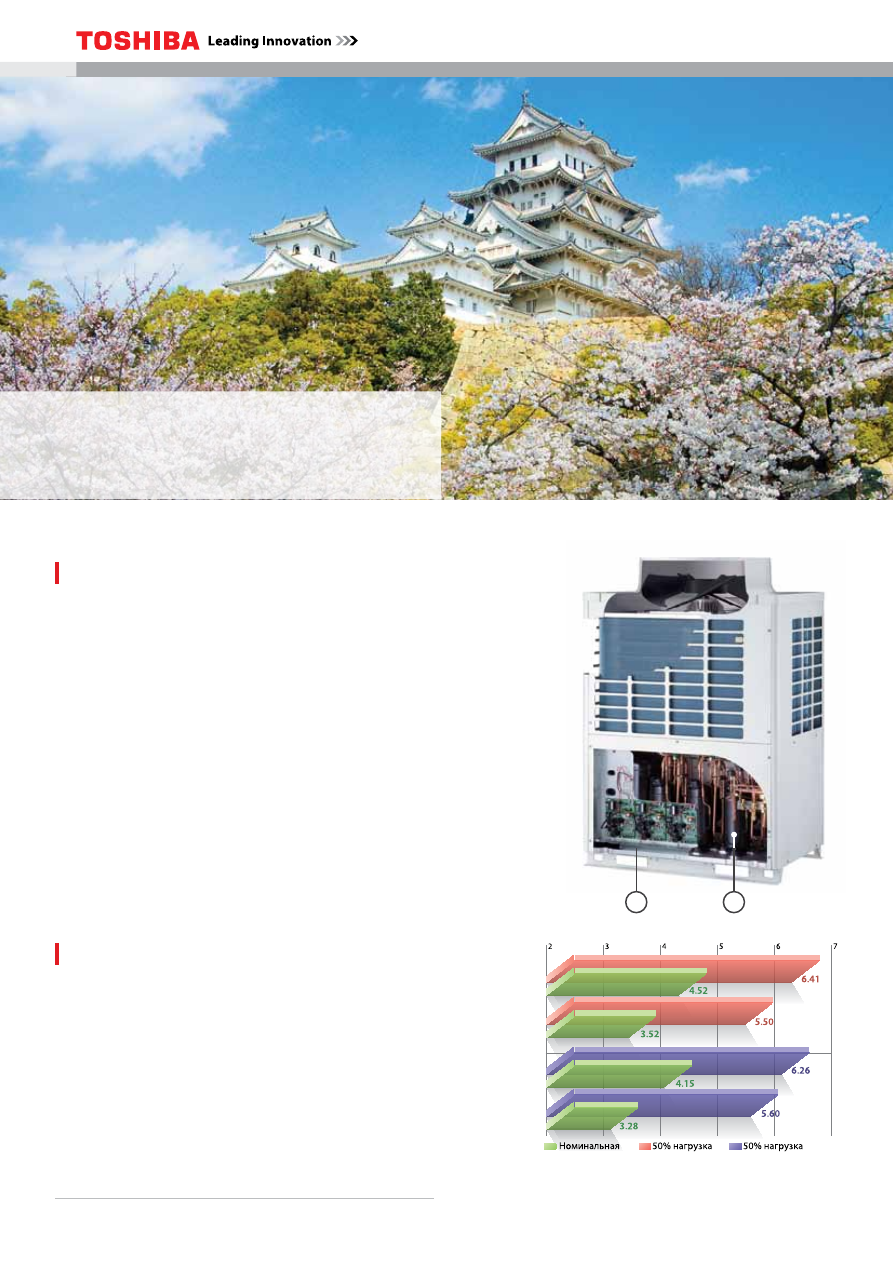

Только в системе SMMS-i: мощные наружные блоки

с 3 компрессорами и 3 инверторами

Новый двухроторный компрессор постоянного тока

Каждый наружный блок 14 НР и 16 НР оснащен тремя двух-
роторными компрессорами постоянного тока с инвер-
торными приводами. Остальные блоки (8, 10, 12 HP) имеют
по два компрессора. Новые современные компрессоры,
разработанные корпорацией Toshiba, позволяют повысить
как энергоэффективность, так и уровень комфорта.

Инвертор с точным векторным управлением

Полностью инверторное управление, применяемое
в Toshiba SMMS-i, позволяет точно контролировать произ-
водительность всех трёх компрессоров в каждом блоке.

Модели 14 НР и 16 НР

Повышенная энергоэффективность

и забота об окружающей среде

Благодаря двухроторным компрессорам постоянного
тока и векторному инверторному управлению эффектив-
ность SMMS-i достигает высочайшего в отрасли значения
COP=6,41 (при частичной загрузке).

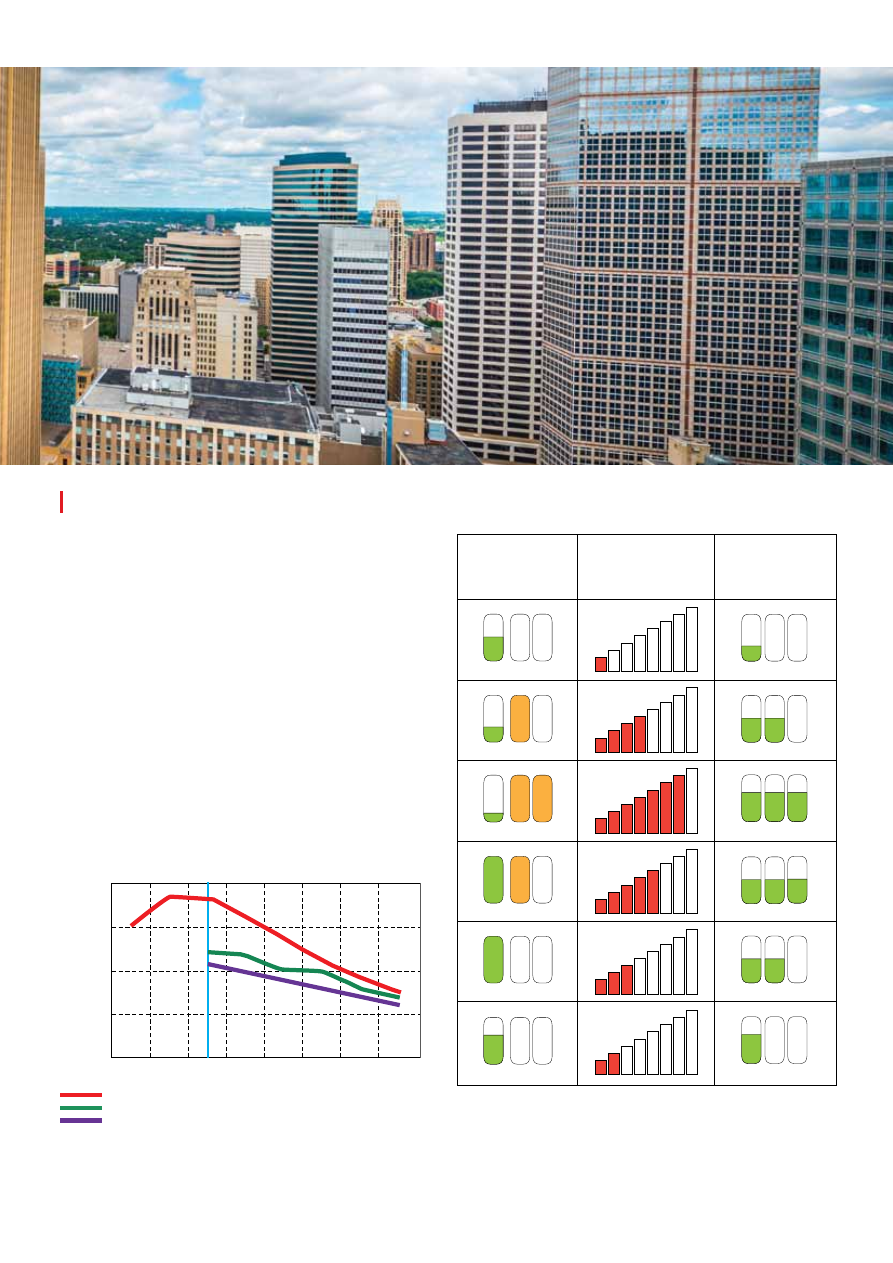

Высокая производительность при частичной загрузке
компрессоров позволила Toshiba снизить общий расход
электроэнергии на кондиционирование зданий.

СОP

EER

8 HP

16 HP

8 HP

16 HP

(14HP, 16HP)

8 HP : MMY-MAP0804HT8-E

16 HP : MMY-MAP1604HT8-E

Впечатляющая

экономия энергии

*Наружные блоки 14, 16 HP

Надежность

Система определяет, какой теплообменник следует исполь-
зовать, и регулирует скорость компрессора для достижения
максимальной эффективности.
Хладагент распределяется по нескольким теплообмен-
никам одновременно, при этом повышается площадь
теплопередачи.
Инверторы непрерывно регулируют систему, обеспечивая
минимальный расход электроэнергии при заданной произ-
водительности.
В результате пользователи наслаждаются комфортной тем-
пературой в каждом помещении, а окружающая среда за-
щищена от чрезмерного загрязнения.

При использовании двухроторных компрессоров:

• нагрузка распределяется более равномерно;
• время работы отдельных компрессоров выравнивается

более точно;

• повышена эффективность наружных блоков в целом;
• исключены резкие скачки мощности.

Чрезмерная или недостаточная холодопроизводитель-
ность, характерные для систем без инверторных приводов,
полностью устранены, так как микроклимат поддерживается
без частого включения и отключения компрессоров.
Использование инверторных приводов снижает вероят-
ность поломки компрессоров по сравнению с обычными
системами.

Инвертор с точным
векторным управлением

Двигатель

вентилятора

пост. тока

Наружные блоки оснащены тремя двухроторными DC-компрессорами.*
(полностью инверторная система кондиционирования)

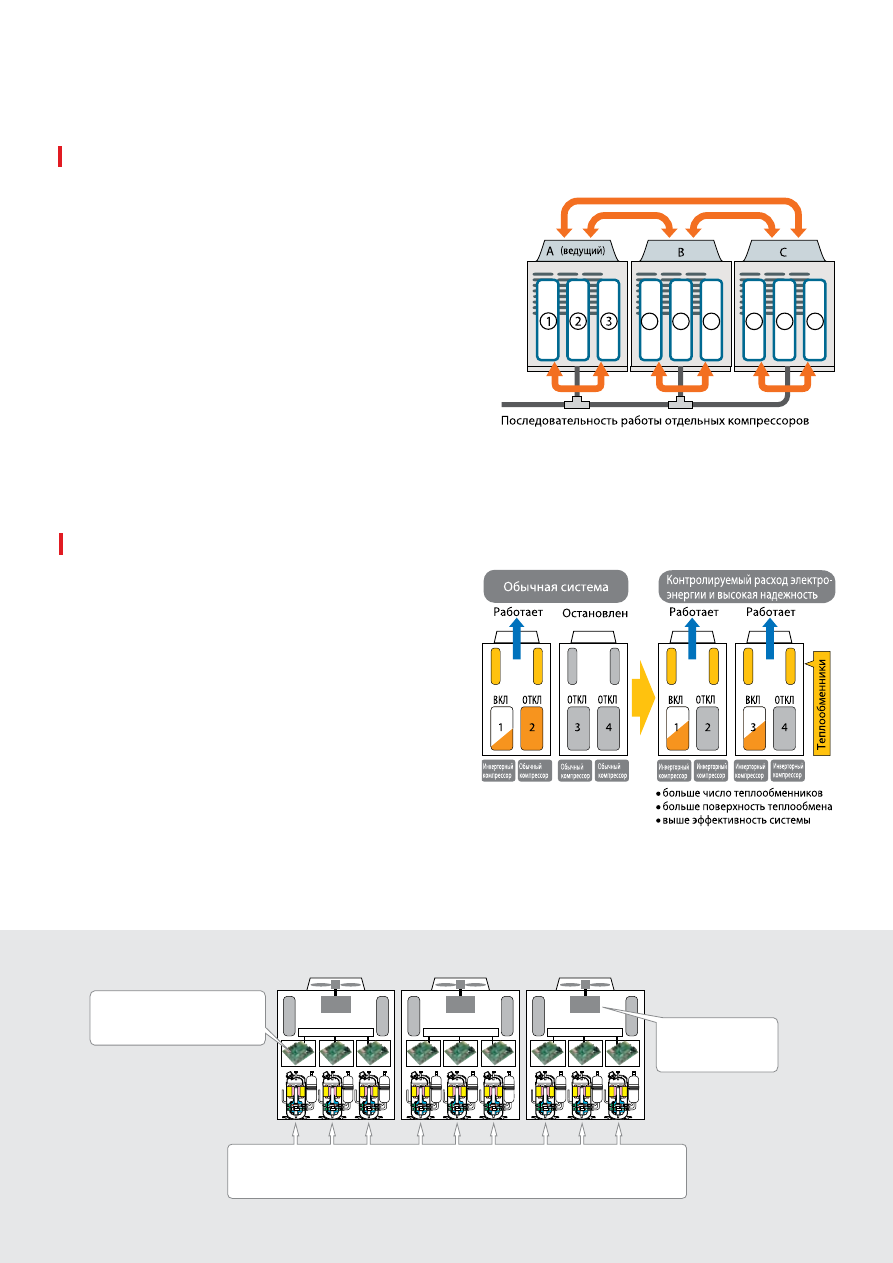

Наружные блоки запускаются поочередно

Высокая эффективность снижает

расход электроэнергии

Полностью инверторное управление позволяет точно кон-
тролировать производительность системы.
Инвертор с векторным управлением мгновенно превращает
ток в гладкую синусоиду. В результате двигатель компрессора
вращается исключительно плавно, повышая эффективность.

Одними из главных преимуществ VRF системы SMMS-i являются точное управление скоростью и высокая эффектив-
ность компрессоров. При неполной загрузке система стабильно работает с низкой скоростью, потребляя минимальное
количество электроэнергии.

Двухроторный компрессор

Мощный инвертор

Преимущества полностью

инверторной системы

Плавная синусоида

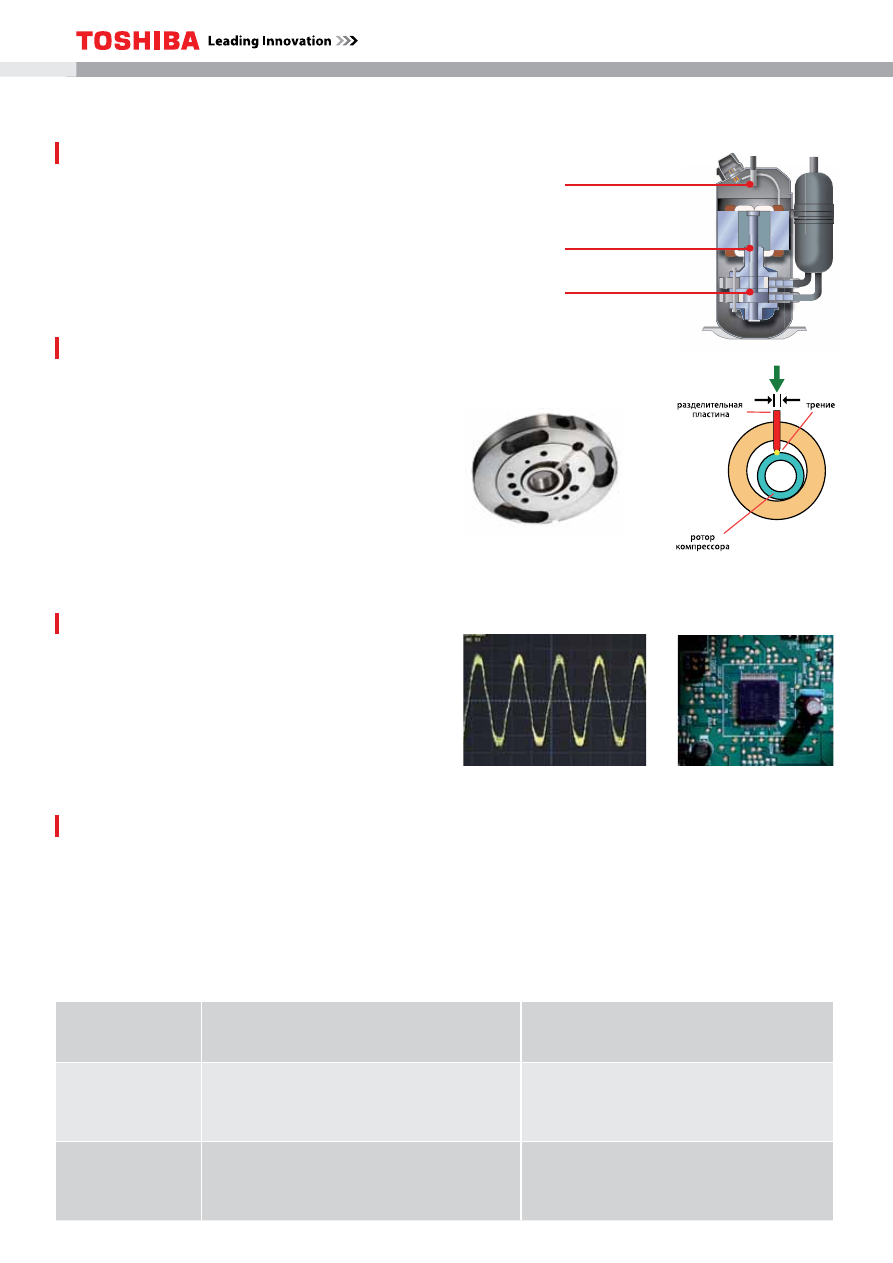

В SMMS-i снижены потери давления сжатия и трения благо-
даря оптимальному положению нагнетательного патрубка.
Площадь поверхности магнитов ротора увеличена,
а специальные прорези повышают эффективность и снижа-
ют шум двигателя.

Повышена
эффективность двигателя

Новая конструкция
каналов

Максимальная
надежность и защита

Плата управления

Улучшенные компоненты

Вихревые потери в каждом двигателе уменьшены благодаря
компактным магнитным роторам новой конструкции.

• Уменьшена толщина разделительной пластины.
• Уменьшена площадь контакта разделительной

пластины ротора.

Снижение давления пластины на ротор компрессора и силы
трения увеличивает эффективность работы как двигателя
компрессора, так и системы кондиционирования Toshiba
SMMS-i в целом.

Инверторный компрессор +

компрессор с постоянной скоростью

Полностью инверторные

двухроторные компрессоры

Эффективность

Низкая эффективность при работе компрессора
с постоянной скоростью.

Высокая эффективность компрессоров даже
при максимальной тепловой нагрузке.

Надежность

Инверторный компрессор работает постоянно.
Ограниченные условия резервирования при неис-
правности компрессора.

Время работы одинаково для всех компрессоров.
При неисправности в одном из компрессоров,
система продолжает вырабатывать 67% номи-
нальной производительности.

Комфорт

Скачки в производительности системы при вклю-
чении/выключении компрессора с постоянной
скоростью.

При минимальной тепловой нагрузке компрессор
работает на минимальной мощности. Стабильная
работа компрессора при низкой уличной
температуре.

Движение хладагента

Резервирование при

неисправности компрессора

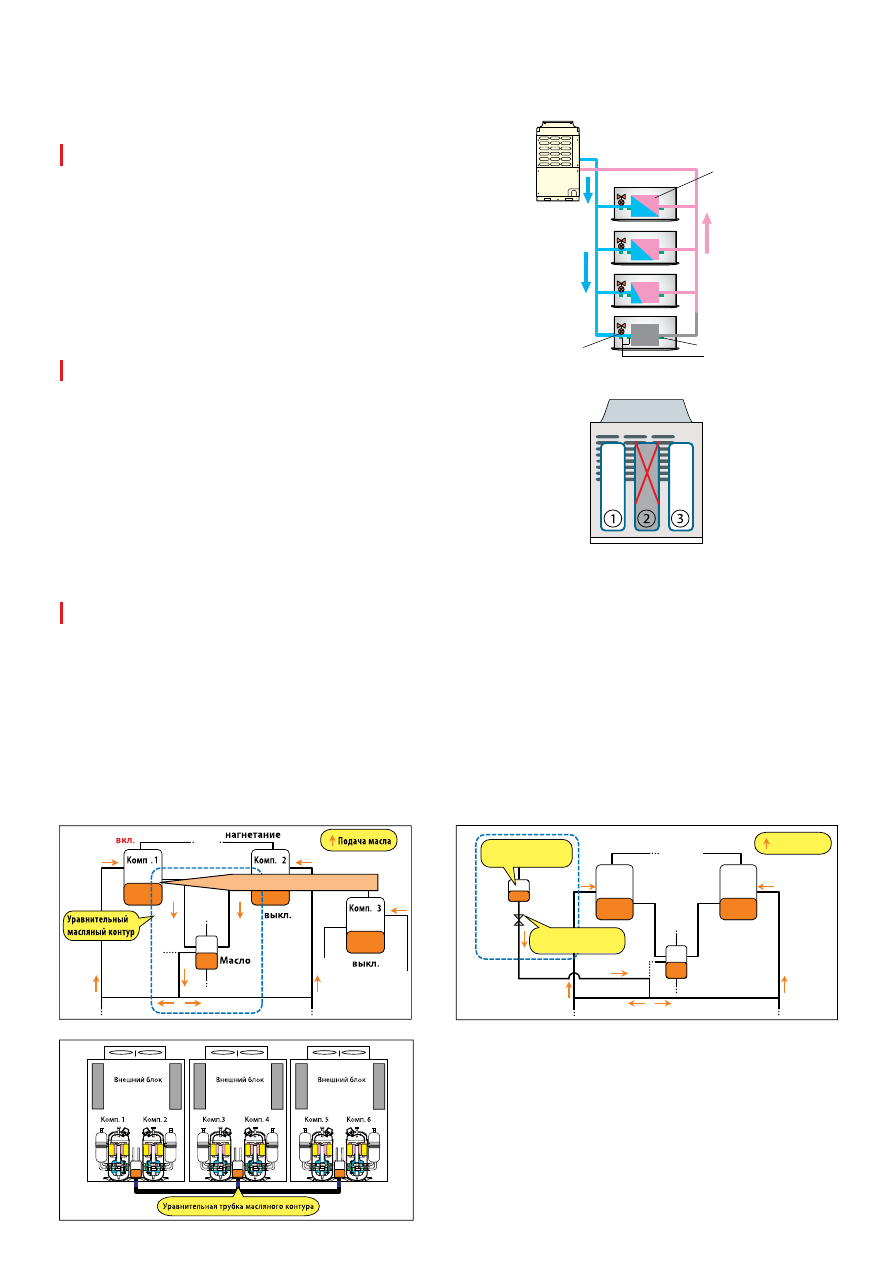

Система распределения масла поддерживает стабильный необходимый уровень масла в компрессорах. В системе несколь-
ко компрессоров, и работающий в данный момент компрессор может получать хладагент и масло от других компрессоров
и наружных блоков без дополнительного расхода электроэнергии (системы SMMS-i, SHRM-i).

Система контроля уровня масла −

уникальное изобретение Toshiba

Масло из двух других компрессоров

Max

Mid

Mini

наружный блок

внутренний блок

теплообменник

датчики

температуры

вентиль с приводом от

шагового двигателя (PMV)

жидкий

хладагент

газообразный

хладагент

Стоп

Мультизональные системы Toshiba SMMS-i очень надежны.
Но даже в маловероятном случае поломки какого-либо ком-
понента система не теряет работоспособности.
Если возникает неисправность в одном из компрессо-
ров наружного блока, то блок продолжает вырабатывать
67% номинальной производительности.

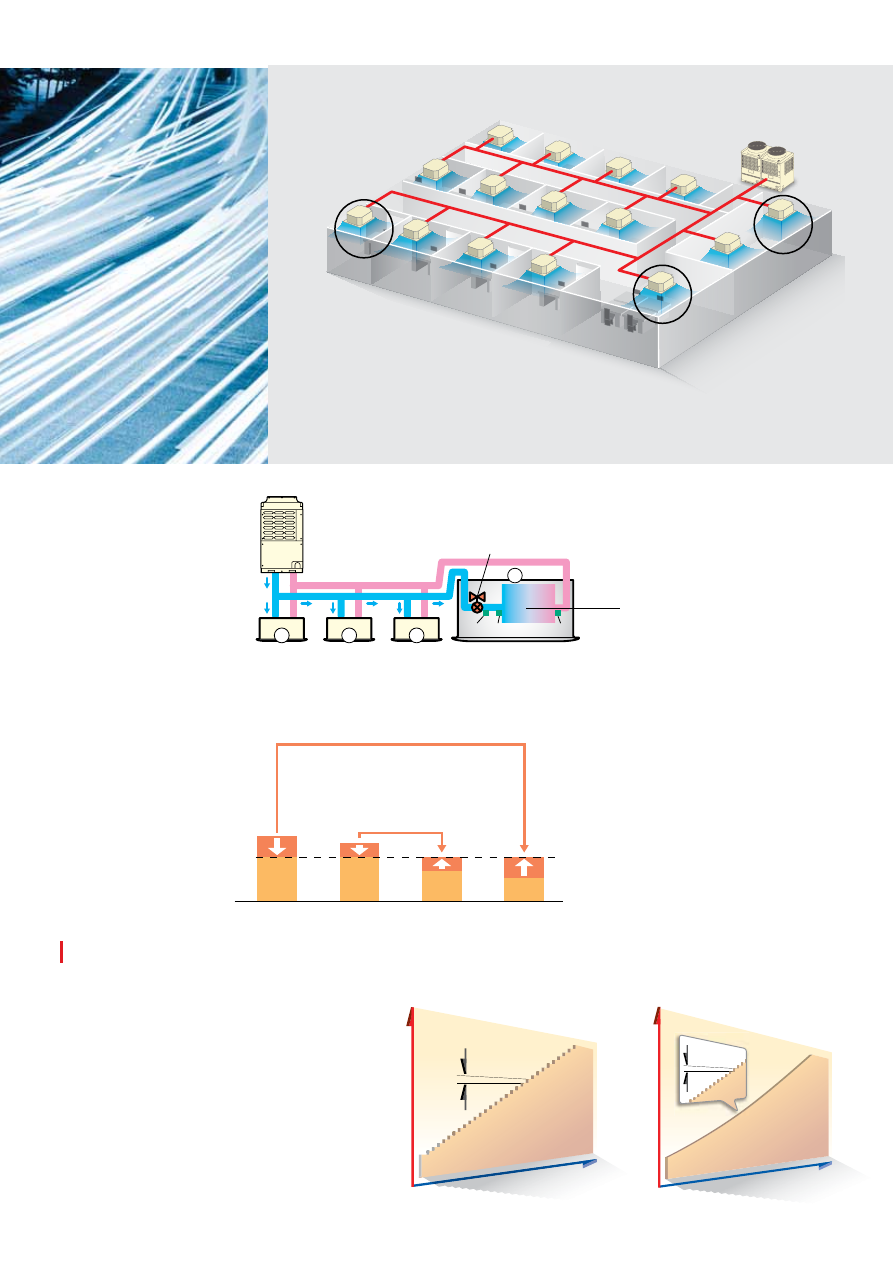

В системе кондиционирования Toshiba перед каждым вну-
тренним блоком устанавливается электронный терморегу-
лирующий вентиль расхода хладагента (PMV).
PMV имеет 1500 положений расхода фреона во внутреннем
блоке, что в свою очередь позволяет точно управлять произ-
водительностью компрессоров VRF системы SMMS-i.

Масло

Маслоот-

делитель

нагнетание

всасывание

Подача масла
в компрессора

Соленоидный
клапан открыт

Комп

. 1

Комп

. 2

Подача масла

1) Управление распределением масла

Выравнивает количество масла в двух или трех ком-
прессорах одного внешнего блока.

3) Перераспределение масла между

внешними блоками

Перераспределяет масло между внешними блоками,
по уравнительной трубке подавая его в блок, где возник
недостаток масла.

2) Управление подачей масла

Накапливает масло в маслоотделителе. Если количество мас-
ла становится недостаточным — подает его в компрессор.

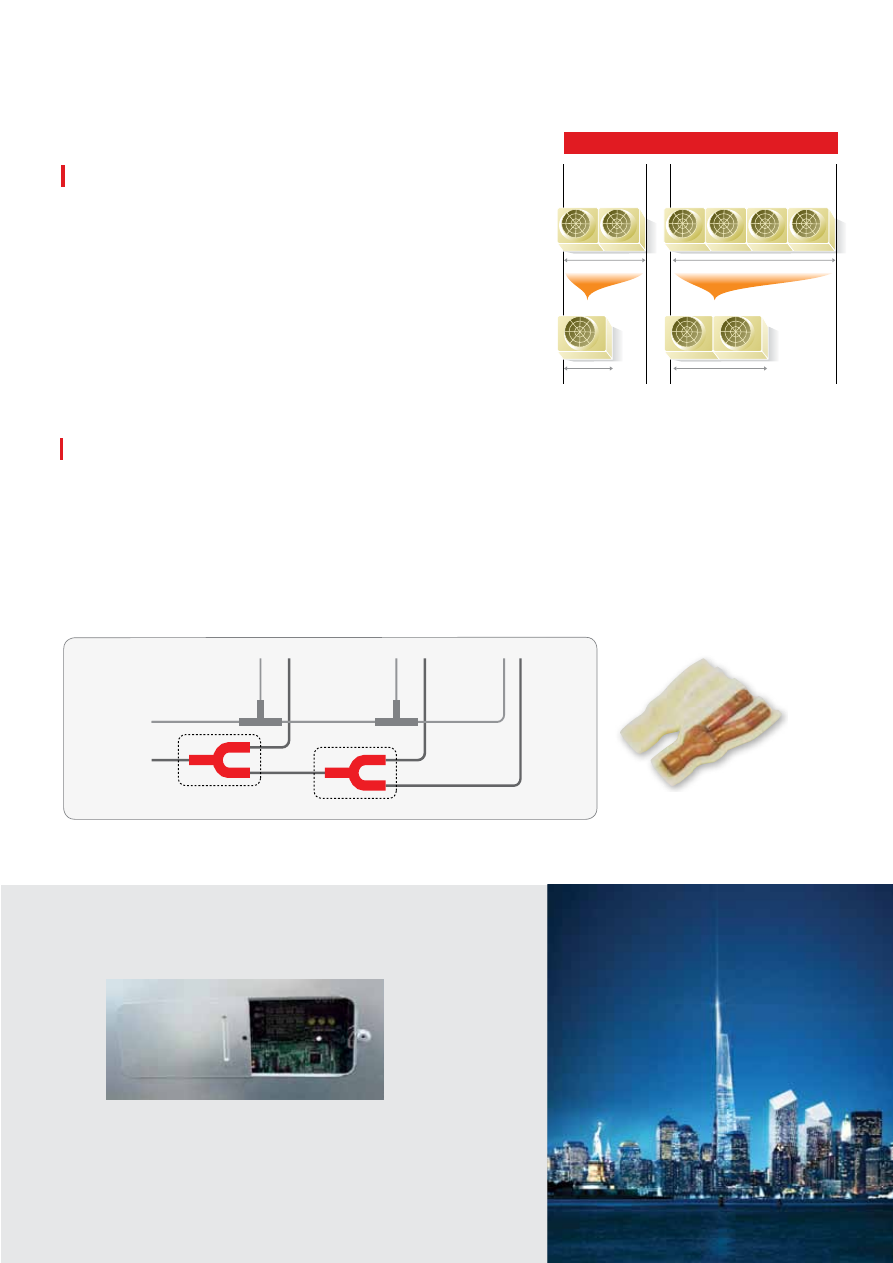

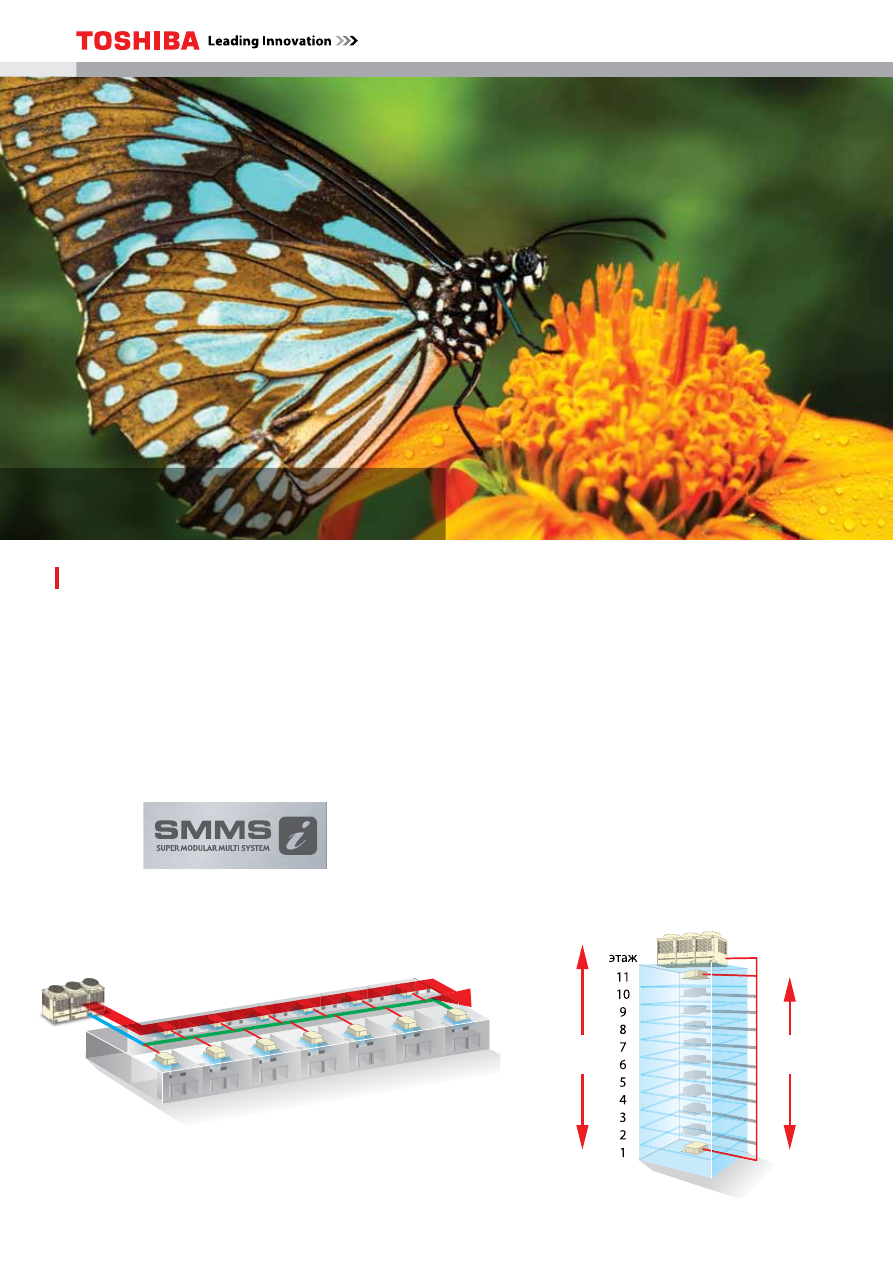

Гибкая конструкция фреоновой трассы

облегчает проектирование

Современная технология распределения хладагента
и конструкция трассы позволили Toshiba SMMS-i достичь
выдающихся показателей: расстояние от наружного до
внутреннего блока до 235 м, а перепад высот между внутрен-
ними блоками до 40 м. Эти две особенности исключительно
удобны для проектировщика систем кондиционирования.
Система способна полностью кондиционировать 11-этажное
здание (40 метров по вертикали между внутренними

блоками). Это значительно облегчает проектирование
и монтаж VRF-системы в зданиях с множеством небольших
комнат, а также в случае перепланировки помещений.
Если наружный блок установлен выше внутренних блоков
системы, то максимальный перепад высот между наружным
и внутренним блоками в некоторых случаях может дости-
гать 70 метров, что соответствует 20-этажному зданию с вы-
сотой этажа 3,5 метра.

Эквивалентная длина трассы

235 м

Максимальный перепад высот между

внутренними блоками

40 м

, между

внутренним и наружным

70 м.

Длина ветви трассы

после 1 разветвителя

90 м

Длина магистральной

трубы

120 м

Монтаж стал легче

70м

40м

2,000

1,210

2,440

4,020

(16 HP)

(32HP)

8 HP

16 HP

У системы SMMSi 16НР габариты и масса наружного блока

составляют всего 2/3 от параметров предыдущей системы.

Компактные наружные блоки

Мощные блоки 16НР имеют те же размеры, что осталь-
ные блоки. Это позволяет удобнее и свободнее про-
ектировать систему кондиционирования. Экономия
места, необходимого для установки наружных блоков,
достигает 40%.

Это огромное преимущество в тех случаях, когда допу-
стимый вес блоков и свободное пространство жестко
ограничены.

Y-образные разветвители на газовой линии

Благодаря новым Y-разветвителям (тройникам) упрощены
компоновка и монтаж трассы.
Как видно на рисунке, Y-образные разветвители на подво-
дящих газовых линиях наружных блоков уменьшают сопро-
тивление потоку хладагента, что ведёт к увеличению общей
и магистральной протяжённости фреонопроводов системы
и облегчает возврат масла в компрессоры.

RBM-BT14E (Газовая труба)

Площадь на 40% меньше

Предыдущая серия

SMMS

Новая SMMS-i

К наружным блокам

Жидкостная
труба

Газовая труба

К внутренним
блокам

Новые разветвители

Y-разветвители позволили уменьшить количество изгибов
труб, что упрощает монтаж и снижает потери давления
в контуре.

Y-образные разветвители на газовой линии, соединяющей
наружные блоки SMMS-i, сглаживают потоки хладагента в каж-
дой ветви трассы и повышают надежность системы в целом.

Инспекционное окно

Крышка легко сдвигается в сторону и открывает доступ к плате
управления. Теперь не нужно снимать панель с наружного блока.
Эта особенность SMMS-i обеспечила удобный доступ к инверторной
плате для обслуживания, адресации, тестового пуска и т.п.

Интеллектуальное управление VRF-системой

Разработанная Toshiba интеллектуальная система управ-
ления гарантирует, что в каждом помещении будет точно
поддерживаться желаемая температура, независимо от
типа внутренних блоков, длины трассы и перепада высот.

Поток хладагента оптимизируется не только в каждом от-
дельном блоке SMMS-i, но и в системе в целом.

• В VRF-системах, содержащих большое число блоков,

из-за различного расстояния до наружных блоков
в некоторых внутренних блоках образуется избыток

Tочное поддержание

температуры

Слишком холодно!

Слишком жарко!

хладагента, а в других — недостаток.

• При движении хладагента по трубам фреоновой трассы

происходит потеря давления и утечка тепла, в результате
в каждый блок может попадать неоптимальное количе-
ство хладагента.

• Интеллектуальная система непрерывно контролирует

датчики расхода хладагента и проходное сечение вен-
тилей PMV. Благодаря этому SMMS-i точно поддерживает
заданную температуру в каждом помещении даже при
перепаде высот между ними до 40 метров.

Температура в каждой комнате —

под полным контролем!

Инновации

и современные технологии

0.1 Гц

0.6 Гц

Абсолютно точное

управление

SMMS

SMMS-i

Производ.

Ком

пре

сс

ор, Г

Ком

пре

сс

ор, Г

Потоки хладагента регулируются так, чтобы в каждом помещении
точно поддерживалась индивидуально заданная температура.

(A)

(B)

(D)

(C)

Избыток (А) уменьшается,
а недостаток (D) компенсируется

Избыток (В) уменьшается,
а недостаток (C) компенсируется

Заданная мощность

Производ.

TCJ

TC2

TC1

Наружный блок

Внутр. блок

Вентиль с приводом от

шагового двигателя (PMV)

Теплообменник

Датчик расхода

хладагента

вход

Датчик расхода

хладагента

выход

Сверхточное управление скоростью

вращения компрессора:

шаг регулировки 0,1 Гц

Система управления поддерживает в каждый
момент времени именно ту производитель-
ность, которая требуется. Потери энергии
и колебания температуры в помещении при
изменении частоты сведены к минимуму.

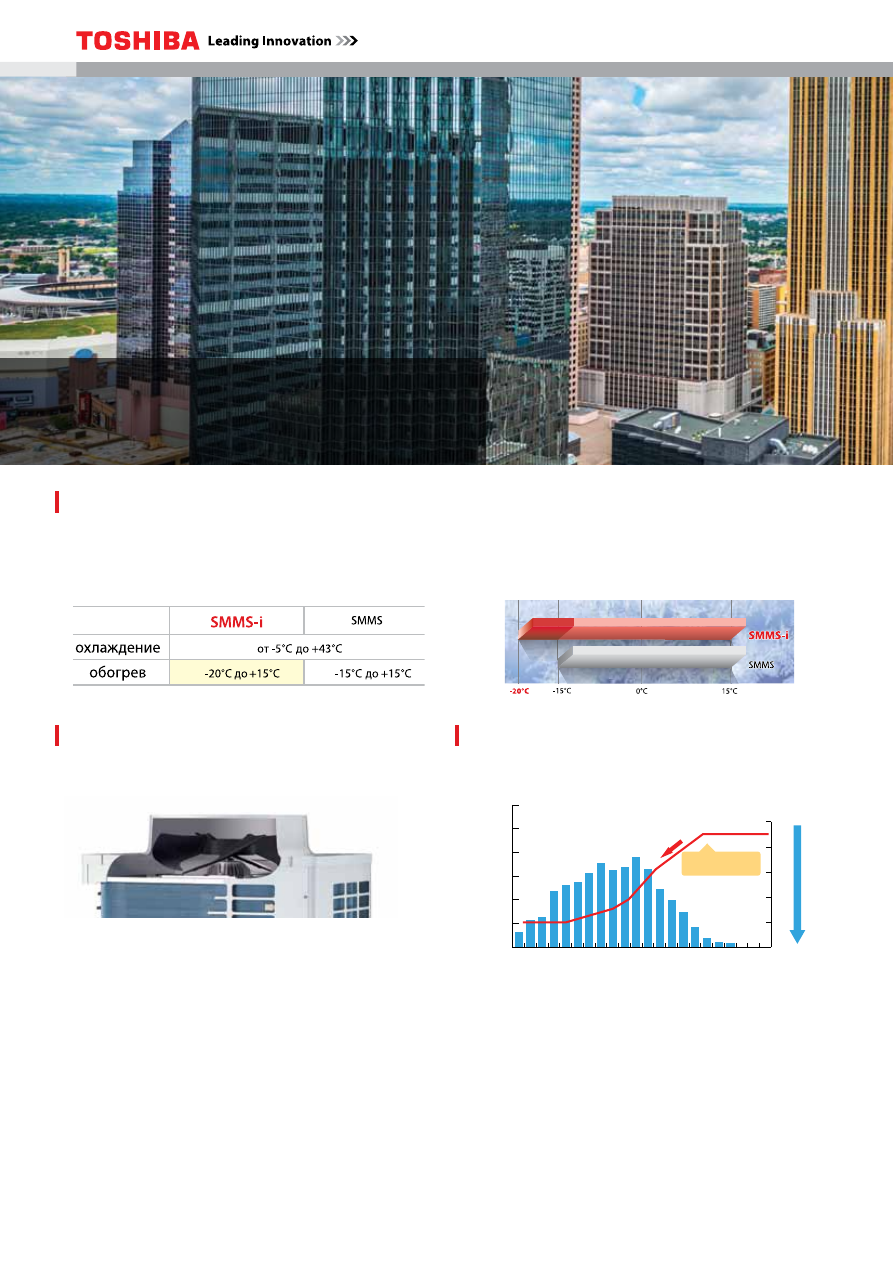

SMMS-i гарантирует точное поддержание комфортной температуры как летом в режиме охлаждения, так и зимой, работая на
обогрев. Система отлично работает даже в экстремальных условиях: обогрев при наружной температуре до -20°C и охлаж-
дение, когда на улице до +43°C.

Эффективное управление

воздушным потоком

Комфорт круглый год

Инженеры корпорации Toshiba постарались оптимизи-
ровать расход воздуха и его скорость, одновременно
снизив уровень шума.

Усовершенствования в SMMS-i:

• Запатентованная конструкция рабочего колеса вентилято

ра с 4 лопастями и увеличенным диаметром (740 мм)

• Новая конструкция защитной решетки вентилятора
• Мощный электродвигатель

Улучшенное управление воздушными потоками позволило
повысить энергетическую эффективность. Удалось также
увеличить стандартное статическое давление в случае,
если наружные блоки установлены в помещении (на тех-
ническом этаже).

Исключительно низкий

уровень шума

Шум наружных блоков зависит от двух факторов: скорости
вращения движущихся компонентов, а также их конструкции
и использованных материалов. Новое инверторное управле-
ние двигателем вентилятора позволило снизить его скорость
до всего лишь 60 об/мин. Кожухи компрессоров и корпуса
наружных блоков сконструированы так, чтобы максимально
поглощать шум компрессоров.

Функция равномерного распределения нагрузки между
компрессорами, а также новая конструкция теплообменни-
ка позволяют системе SMMS-i большую часть времени ра-
ботать при невысокой загрузке. В результате уровень шума
минимален.

17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38

100

150

200

250

300

время (ч/год)

температура на улице (ºС)

шумы (дБ)

автоматический

бесшумный режим

10 дБ (А)

Производительность

и надежность

Высокая производительность и экономичность при частичной загрузке

Коэффициенты COP и EER рассчитываются для номинальных
условий, когда компрессоры загружены на 100%. Температу-
ра, совпадающая с номинальной, бывает в российском кли-
мате лишь несколько дней в году, а большую часть времени
VRF-система работает при низкой или средней загрузке.

Поэтому оптимальной оказывается не система, обладающая
максимальной производительностью при пиковой тепловой
нагрузке, а та, что эффективнее всех работает при частичной
загрузке компрессоров.

Климатическая техника Toshiba приобрела известность
и признание потребителей благодаря высокой эффектив-
ности именно при частичной загрузке. Три инвертора и три
компрессора новой конструкции в наружном блоке SMMS-i
позволяют еще точнее контролировать загрузку системы
и достичь еще большей эффективности.

30% 40% 50% 60% 70% 80%

90% 100%

EER

Для системы 14НР

В таблице показаны преимущества 3 инверторных компрессоров. Вместо
одного компрессора, работающего на максимальной скорости, нагрузка
равномерно распределяется между 3 компрессорами. Общая производи-
тельность та же, а потребляемая мощность и износ компрессоров ниже.

3 инверторных двухроторных компрессора
1 инверторный спиральный компрессор
1 инверторный + 2 спиральных компрессора с постоянной
скоростью

На схеме - сравнение эффективности SMMS-i с другими системами.
Обратите внимание: хотя при 100% загрузке все системы имеют сходные
значения EER и COP, но только SMMS-i сохраняет высокую эффективность
даже при 30% загрузке, при которой другие системы вообще не могут
работать!

Компрессоры

1 инвертор

2 с пост. скоростью

Загрузка

Компрессоры

3 инвертора

• Данные приведены для моделей 50 Гц. Данные моделей 60 Гц см. в технической документации.

• Указаны приблизительные значения холодо- и теплопроизводительности.

• Имеются также системы, работающие только на охлаждение.

• Питание: 3 фазы, 50 Гц 400 В (380 ~ 415 В)

• Скачки напряжения не должны превышать ±10%.

• Номинальные условия: Охлаждение: температуры в помещении 27°C DB/19°C WB, температура на улице 35°C.

• Обогрев: температура в помещении 20°C, температура на улице 7°C DB/6°C WB

• Стандартная трасса состоит из магистральной трубы длиной 5 м и ответвления длиной 2,5 м с перепадом высот 0 м.

• Макс. полная длина трассы равна сумме длин всех труб жидкостной или газовой линии

Модель (MMY-)

Холодопро-

изводительность

Теплопро-

изводительность

Внешний вид

Модель (MMY-)

Холодопро-

изводительность

Теплопро-

изводительность

Внешний вид

5 HP

MAP0501HT8-E

14,0 кВт

16,0 кВт

6 HP

MAP0601HT8-E

16,0 кВт

18,0 кВт

8 HP

MAP0804HT8-E

22,4 кВт

25,0 кВт

10 HP

MAP1004HT8-E

28,0 кВт

31,5 кВт

12 HP

MAP1204HT8-E

33,5 кВт

37,5 кВт

14 HP

MAP1404HT8-E

40,0 кВт

45,0 кВт

16 HP

MAP1604HT8-E

45,0 кВт

50,0 кВт

16 HP

AP1624HT8-E

45,0 кВт

50,0 кВт

18 HP

AP1814HT8-E

50,4 кВт

56,5 кВт

20 HP

AP2014HT8-E

56,0 кВт

63,0 кВт

22 HP

AP2214HT8-E

61,5 кВт

69,0 кВт

24 HP

AP2414HT8-E

68,0 кВт

76,5 кВт

24 HP

AP2424HT8-E

68,0 кВт

76,5 кВт

26 HP

AP2614HT8-E

73,0 кВт

81,5 кВт

26 HP

AP2624HT8-E

73,0 кВт

81,5 кВт

28 HP

AP2814HT8-E

78,5 кВт

88,0 кВт

28 HP

AP2824HT8-E

78,5 кВт

88,0 кВт

30 HP

AP3014HT8-E

85,0 кВт

95,0 кВт

30 HP

AP3024HT8-E

85,0 кВт

95,0 кВт

32 HP

AP3214HT8-E

90,0 кВт

100,0 кВт

32 HP

AP3224HT8-E

90,0 кВт

100,0 кВт

34 HP

AP3414HT8-E

96,0 кВт

108,0 кВт

34 HP

AP3424HT8-E

96,0 кВт

108,0 кВт

36 HP

AP3614HT8-E

101,0 кВт

113,0 кВт

36 HP

AP3624HT8-E

101,0 кВт

113,0 кВт

38 HP

AP3814HT8-E

106,5 кВт

119,5 кВт

38 HP

AP3824HT8-E

106,5 кВт

119,5 кВт

40 HP

AP4014HT8-E

112,0 кВт

127,0 кВт

40 HP

AP4024HT8-E

112,0 кВт

127,0 кВт

42 HP

AP4214HT8-E

118,0 кВт

132,0 кВт

42 HP

AP4224HT8-E

118,0 кВт

132,0 кВт

44 HP

AP4414HT8-E

123,5 кВт

138,0 кВт

44 HP

AP4424HT8-E

123,5 кВт

138,0 кВт

46 HP

AP4614HT8-E

130,0 кВт

145,0 кВт

46 HP

AP4624HT8-E

130,0 кВт

145,0 кВт

48 HP

AP4814HT8-E

135,0 кВт

150,0 кВт

48 HP

AP4824HT8-E

135,0 кВт

150,0 кВт

Стандартные наружные блоки

Высокоэффективные наружные блоки

≥1010

≥10

≥500

≥1780

≥1230

≥10

≥500

≥1780

≥500

≥600

≥500

( ≥1000 )

≥500

≥600

≥500

( ≥1000 )

800≥

Пространство для монтажа и обслуживания

F - вид спереди

8 HP / 10 HP / 12HP

14 HP

/ 16 HP

SMMS-i (Производство Япония)

Toshiba Каталоги продукции: бытовые и полупромышленные кондиционеры (2018-2012 год) - часть 23
