Гусеничный тяжелый транспортер-тягач ГТ-Т. Руководство по войсковому ремонту (1980 год) - часть 11

РЕМОНТ ВОДЯНОГО НАСОСА

ОПЕРАЦИОННАЯ КАРТА №6

Инструмент и приспособления: ключи 12—14 и 17—19; бронзовая выколотка; наставка; стенд для испытания водяных насосов; плоскогубцы комбинированные 200; отвертка Б 200X1,0; зубило слесарное 20x60°; молоток АЗ; клещи для стопорных колец; набор щупов Н-2 кл. 1; индикатор И4-1-2 со стойкой; посуда для керосина, смазки и белил; лопатка для смазки; кисти волосяные (2 шт.).

Трудозатраты на разборку и сборку ручным инструментом —
1,4 чел.-час.

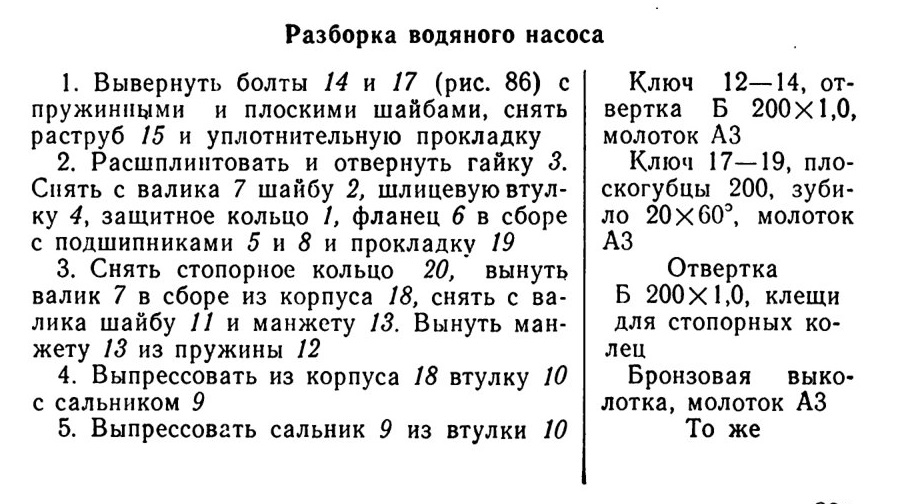

Разборка водяного насоса

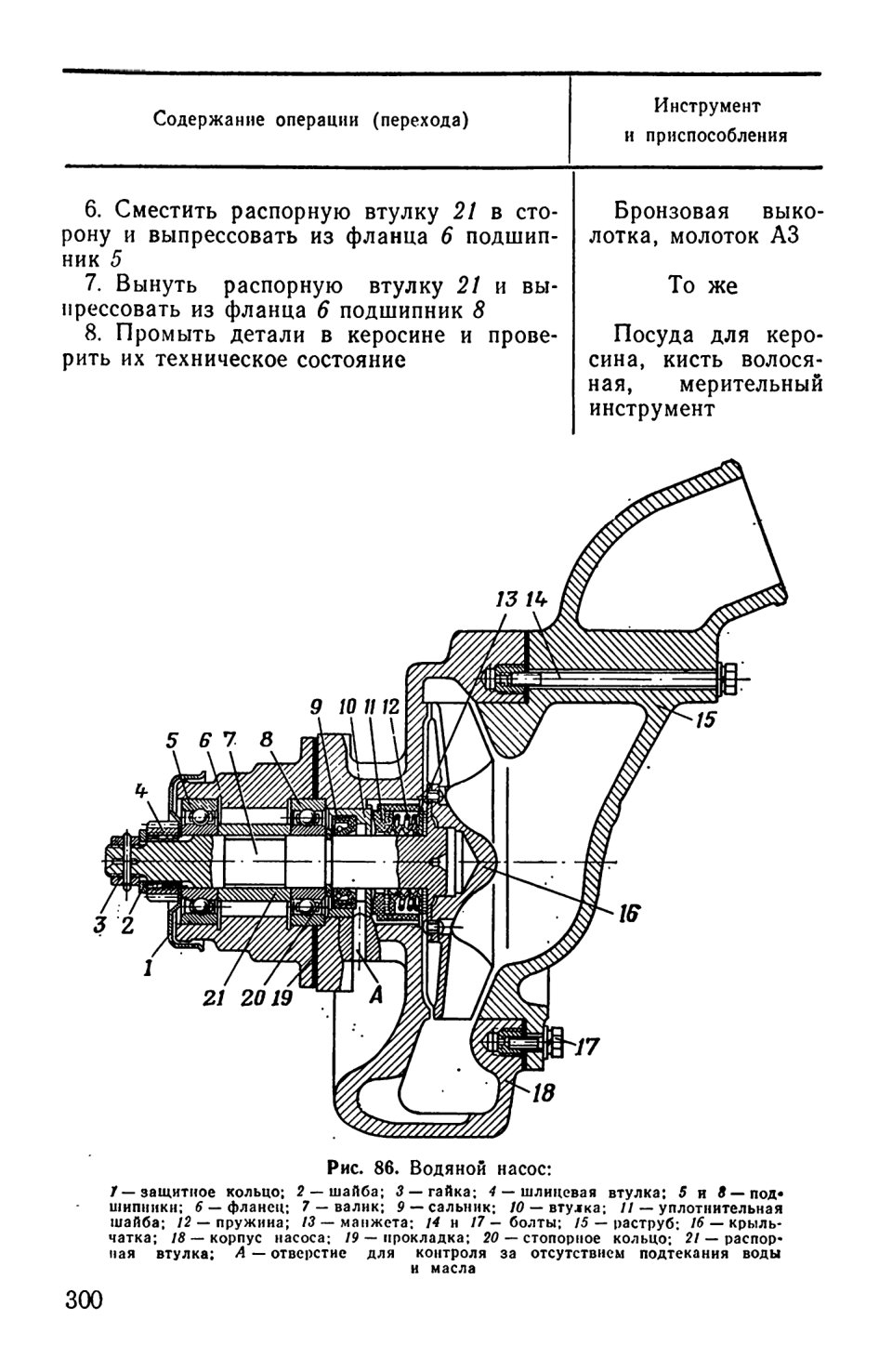

Рис. 86. Водяной насос:

Технические условия на контроль, сортировку и ремонт деталей Корпус водяного насоса

Не допускаются:

— трещины или обломы;

— износ или срыв резьбы в отверстиях под болты.

Корпус подлежит ремонту при следующих дефектах:

— трещины, не выходящие на привалочные плоскости; устраняются сверлением концов трещины, разделкой и пайкой;

— износ или срыв резьбы в отверстиях под болты не более трех ниток; устраняются правкой резьбы

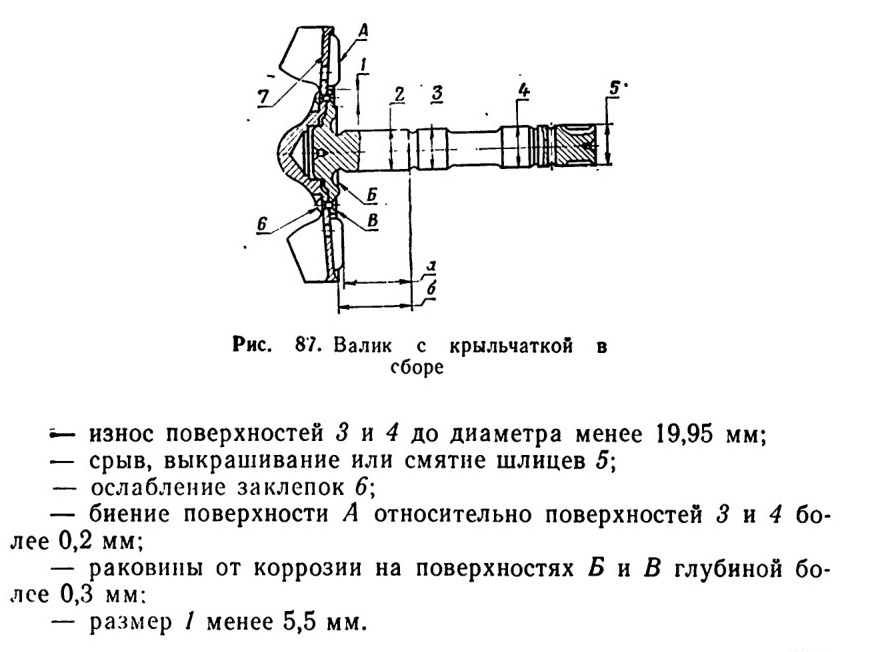

Валик с крыльчаткой в сборе (рис. 87)

Не допускаются:

— трещины или обломы на валике или крыльчатке;

— износ поверхности 2 до диаметра менее 21,5 мм;

Валик с крыльчаткой подлежит ремонту при следующих дефектах:

— трещины или обломы на крыльчатке 7; устраняются заменой крыльчатки с последующей проточкой поверхностей А, Б и В после проточки размер а должен быть не более 36,7 мм; размер б —не более 39,2 мм;

— риски, задиры, забоины, коррозия на поверхностях 2, 3 и 4

устраняются зачисткой поверхности как чисто до диаметра поверхности 2 не менее 21,5 мм, поверхности 3 и 4 — не менее 19,95 мм;

— ослабление заклепок 6

устраняется подтяжкой или заменой заклепок

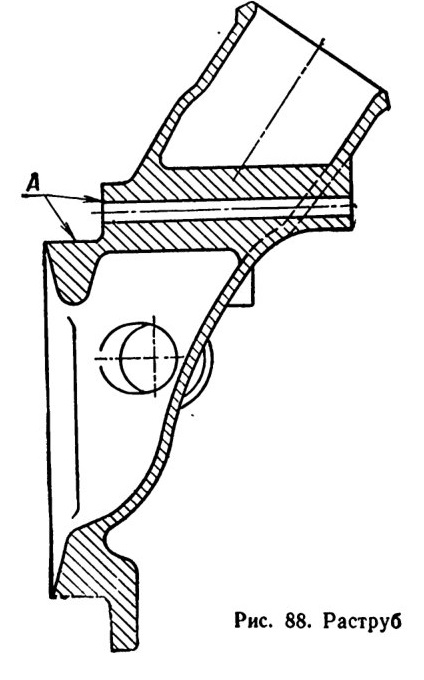

Раструб (рис. 88)

Не допускаются:

— трещины или обломы;

— задиры или забоины на поверхностях А.

Раструб подлежит ремонту при следующих дефектах:

— трещины, не выходящие на поверхности А; устраняются заваркой;

— задиры, забоины на поверхностях Л; устраняются обработкой как чисто

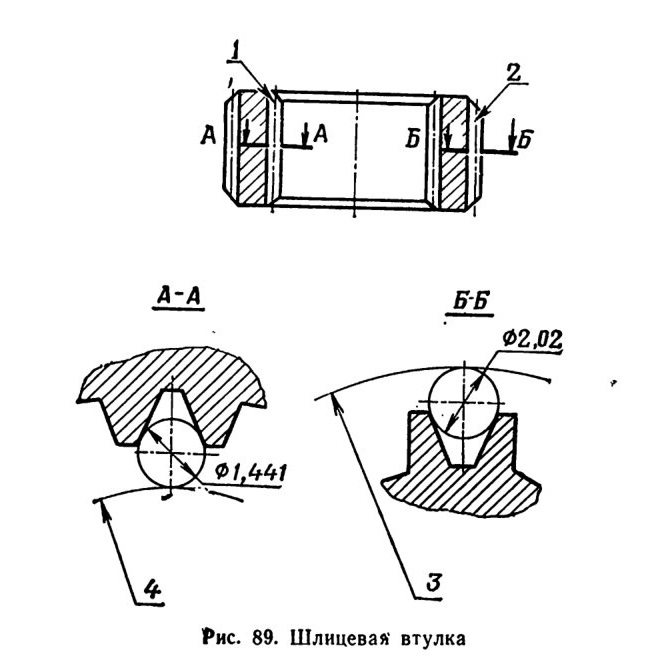

Шлицевая втулка (рис. 89)

Не допускаются:

— трещины или обломы;

— смятие, срыв или выкрашивание шлицев 1 и 2;

— задиры, забоины или коррозия на поверхностях втулки.

Шлицевая втулка подлежит ремонту при следующих дефектах:

— смятие, срыв или выкрашивание не более трех шлицев; устраняются зачисткой шлицев до размера 4 не более 17,03 мм, размер 3 при этом не менее 32,9 мм;

— задиры, забоины или коррозия на поверхностях втулки; устраняются обработкой поверхности втулки как чисто

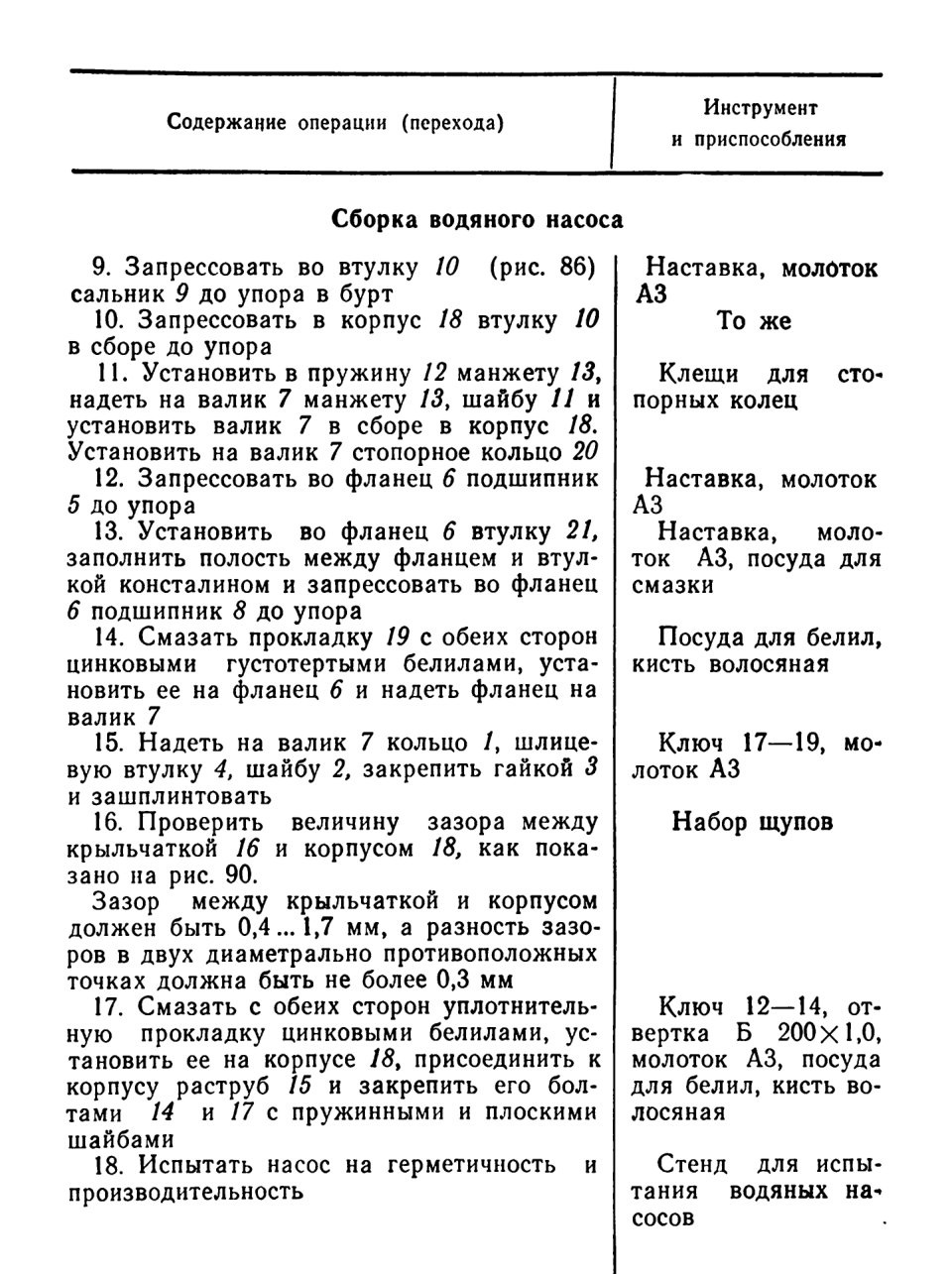

Сборка водяного насоса

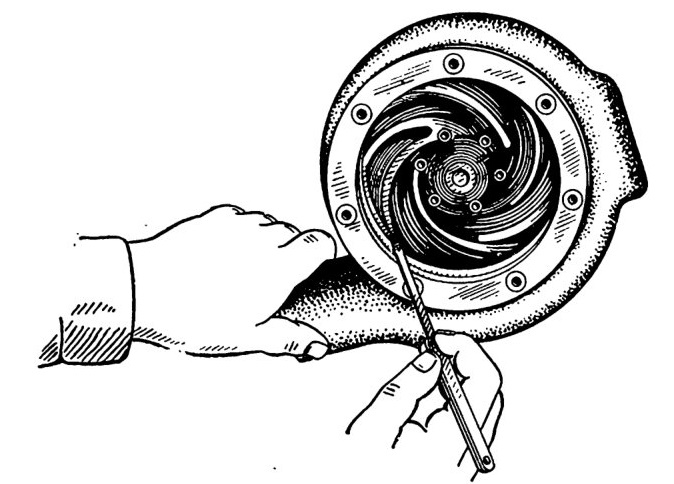

Рис. 90. Проверка диаметрального зазора между крыльчаткой и корпусом водяного насоса

Технические условия на испытание водяного насоса
1. Испытание водяного насоса на герметичность проводить водой при температуре 75... 85°С на следующих режимах:

— давление в нагнетательной полости—1 кгс/см2;

— обороты крыльчатки — 2600 ... 2700 об/мин;

— продолжительность испытания— 10 мин.

Течь воды не допускается.
2. Испытание на производительность проводить водой при температуре 75... 85°С на следующих режимах:

— обороты крыльчатки—2250 об/мин;

— продолжительность испытания — 4 мин.

Производительность насоса должна быть не менее 500 л/мин.
3. При испытаниях положение насоса должно соответствовать его рабочему положению на машине.

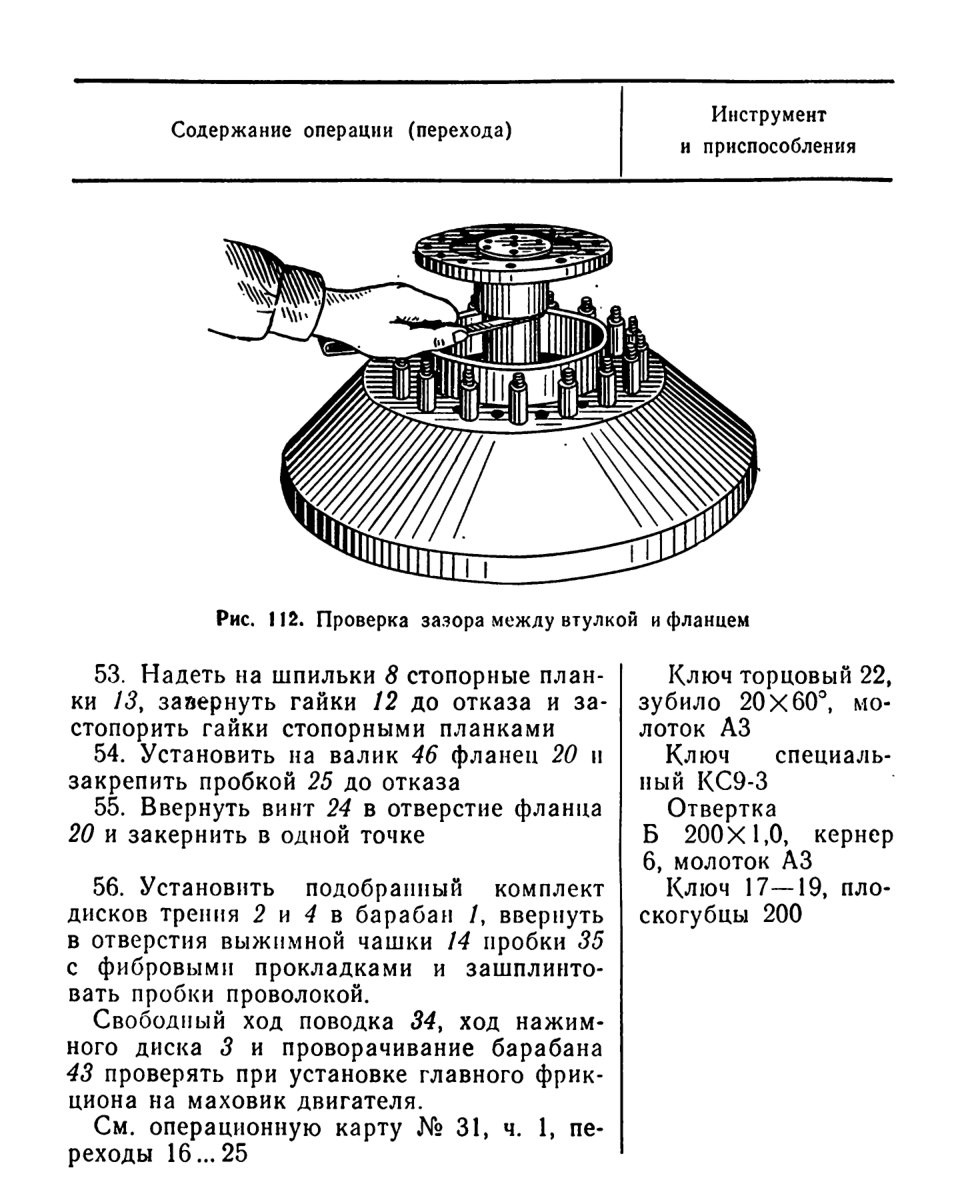

СИЛОВАЯ ПЕРЕДАЧА

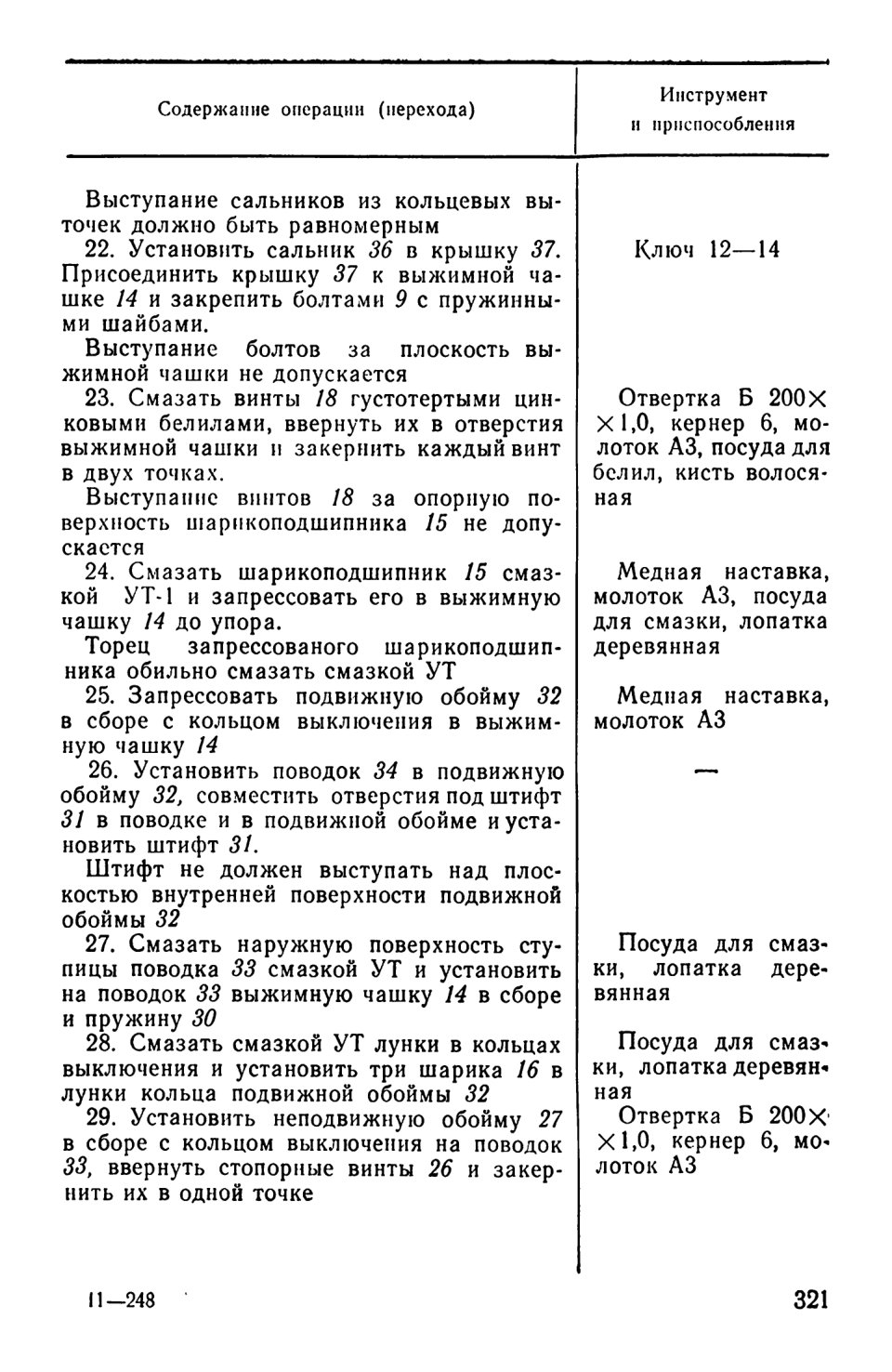

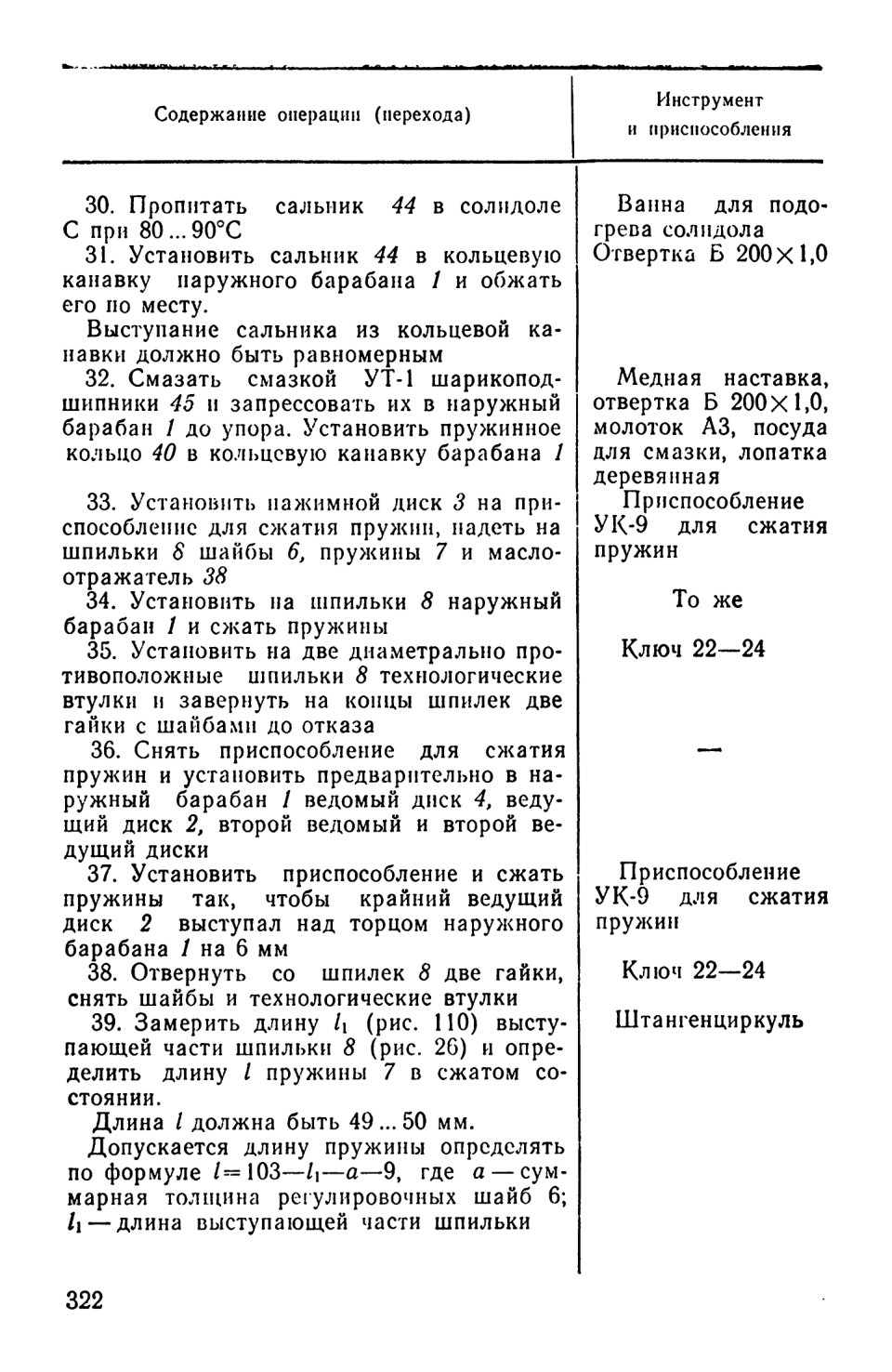

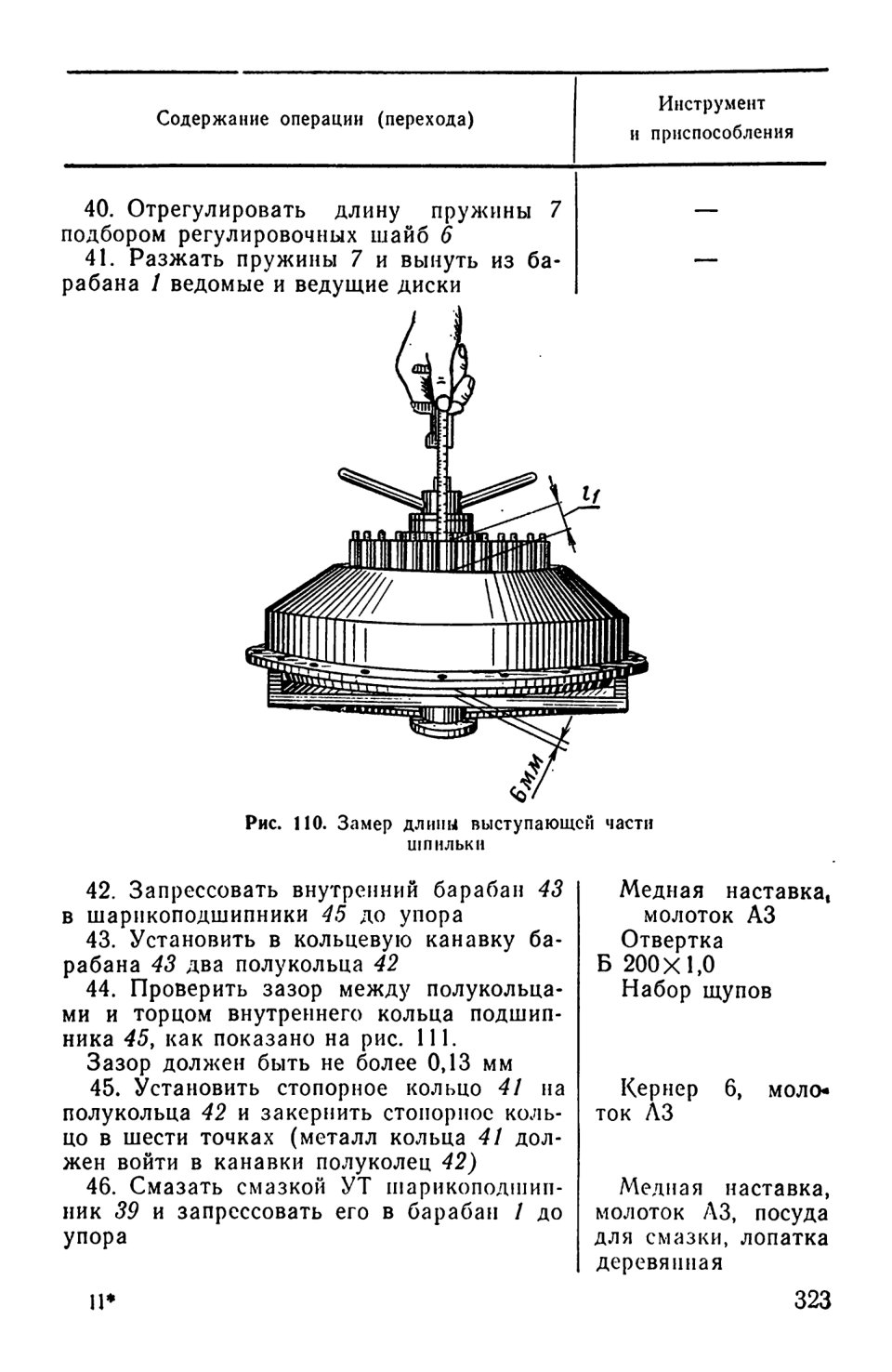

РЕМОНТ ГЛАВНОГО ФРИКЦИОНА

ОПЕРАЦИОННАЯ КАРТА №7

Инструмент и приспособления: ключи 12—14, 17—19 и 22—24;

ключ торцовый 22; ключ специальный КС9-3 для отворачивания и заворачивания пробки 740-13-34; приспособление УК-9 для сжатия пружин главного фрикциона; болты технологические М8 кл. 3 (3 шт.); выколотка; медная наставка; плоскогубцы комбинированные 200; отвертка Б 200X1,0; зубило слесарное 20x60°; шабер; кернер 6; молоток АЗ; клещи для стопорных колец; штангенциркуль ШЦ-1 125; набор щупов Н-2 кл. 1; лопатка деревянная для смазки; посуда для смазки, керосина и белил; ванна для подогрева солидола; кисть волосяная.

Трудозатраты на разборку и сборку ручным инструментом — 4 чел.-час.

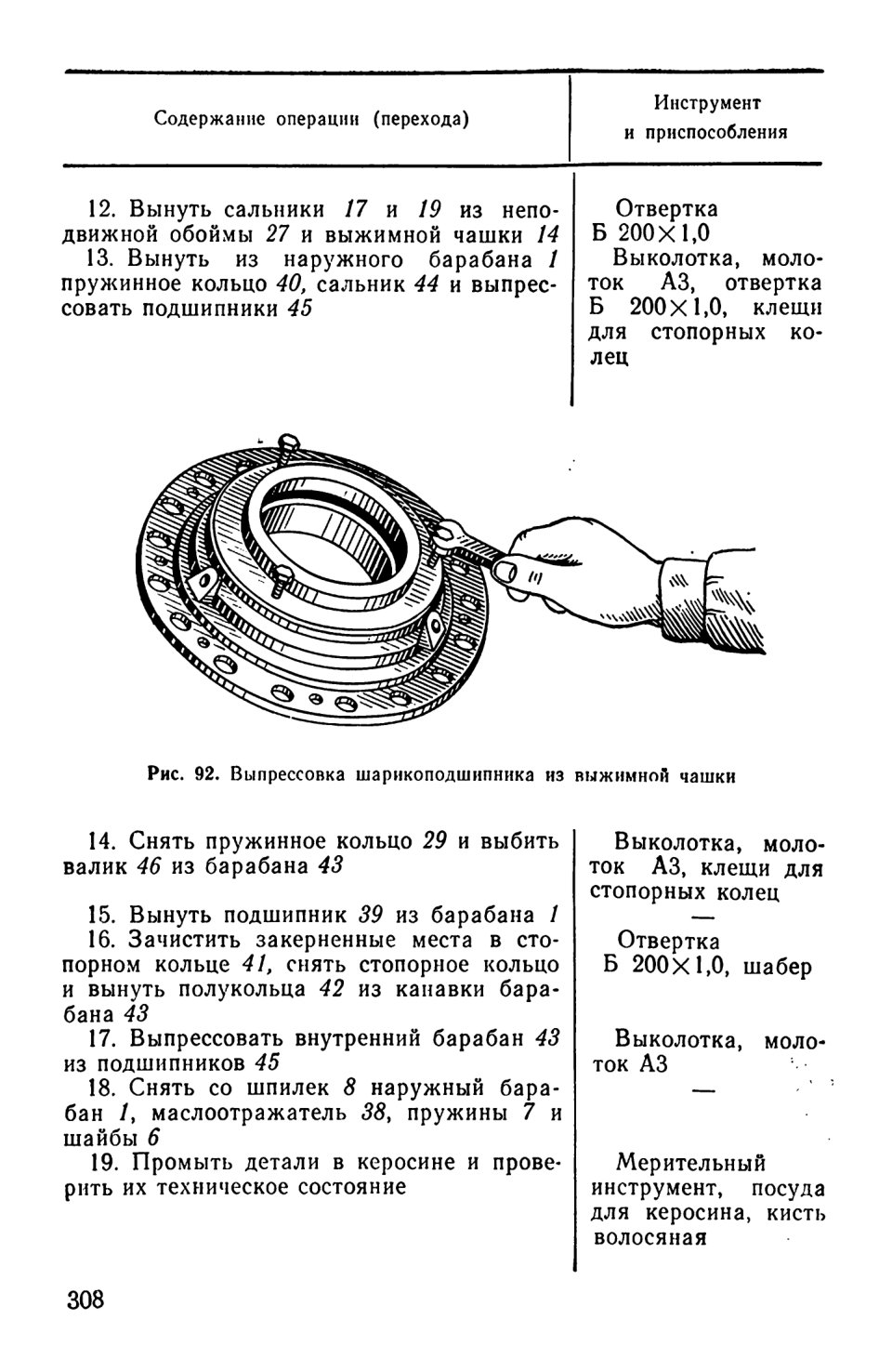

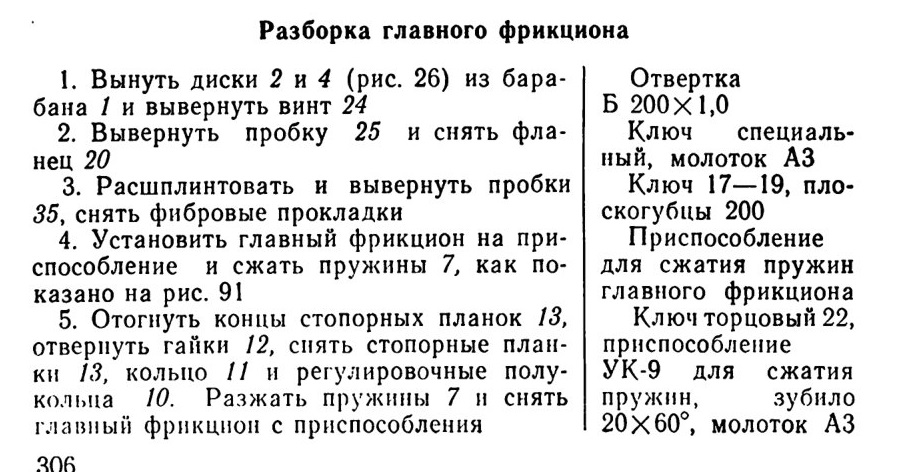

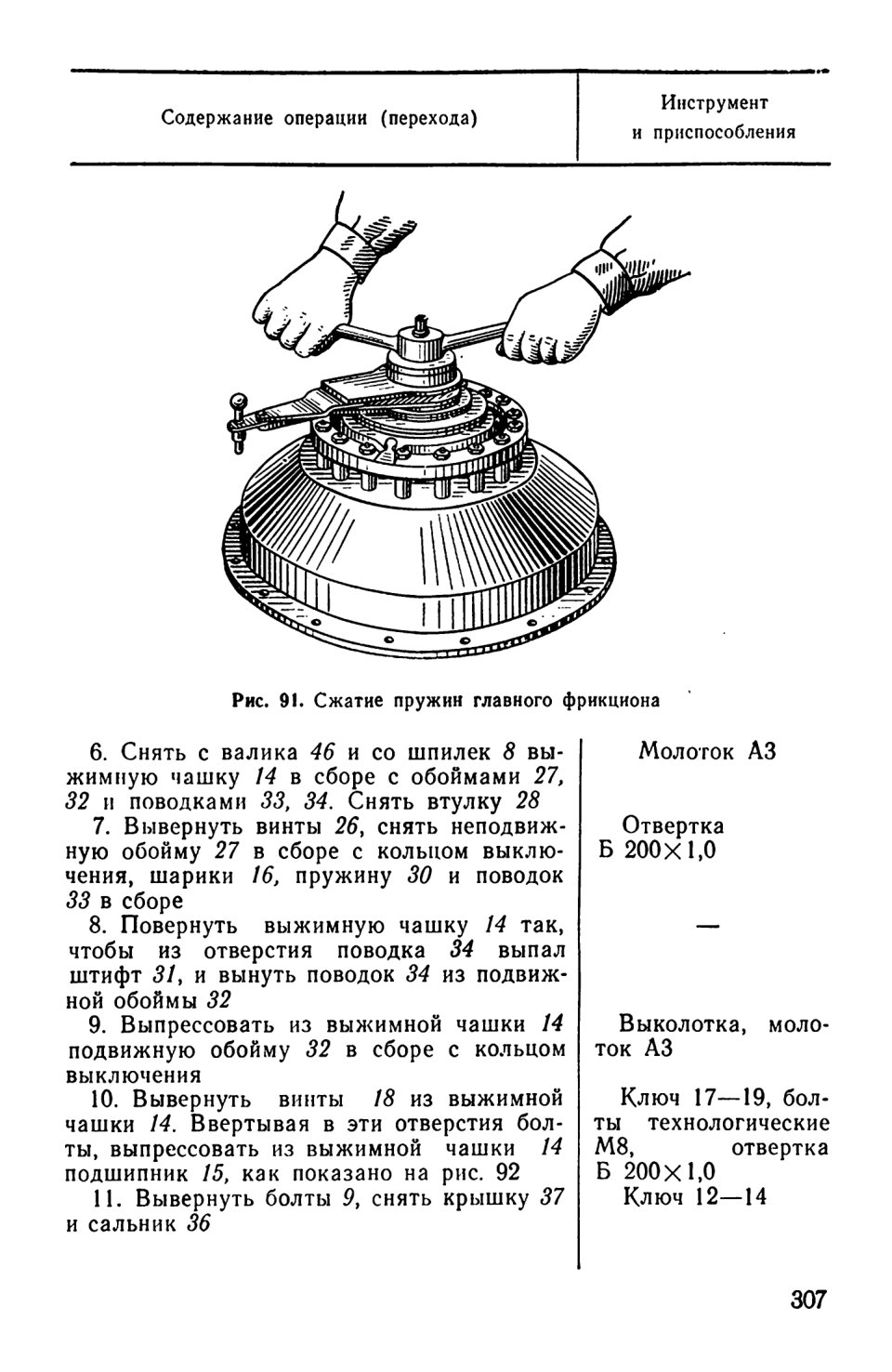

Разборка главного фрикциона

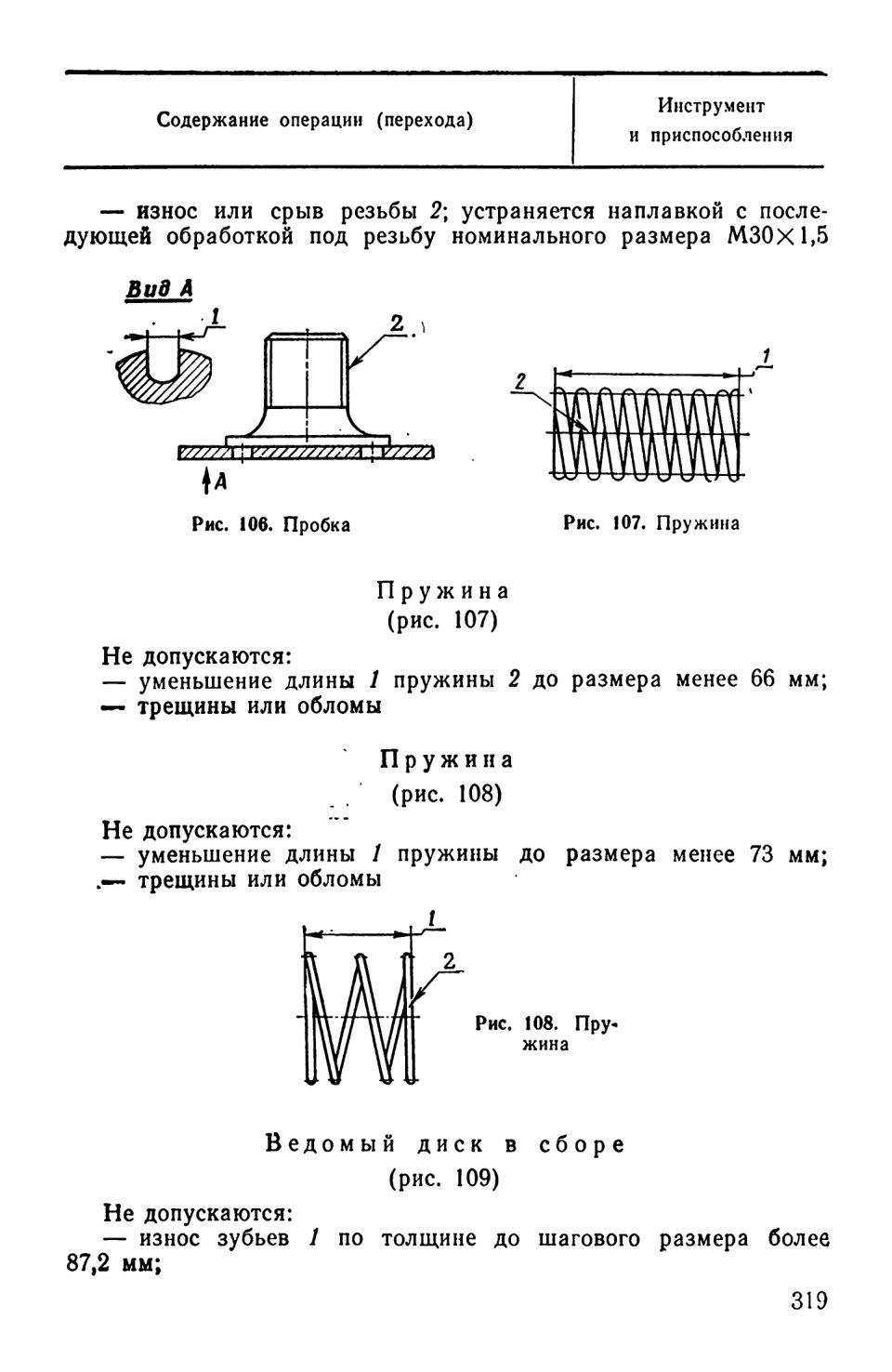

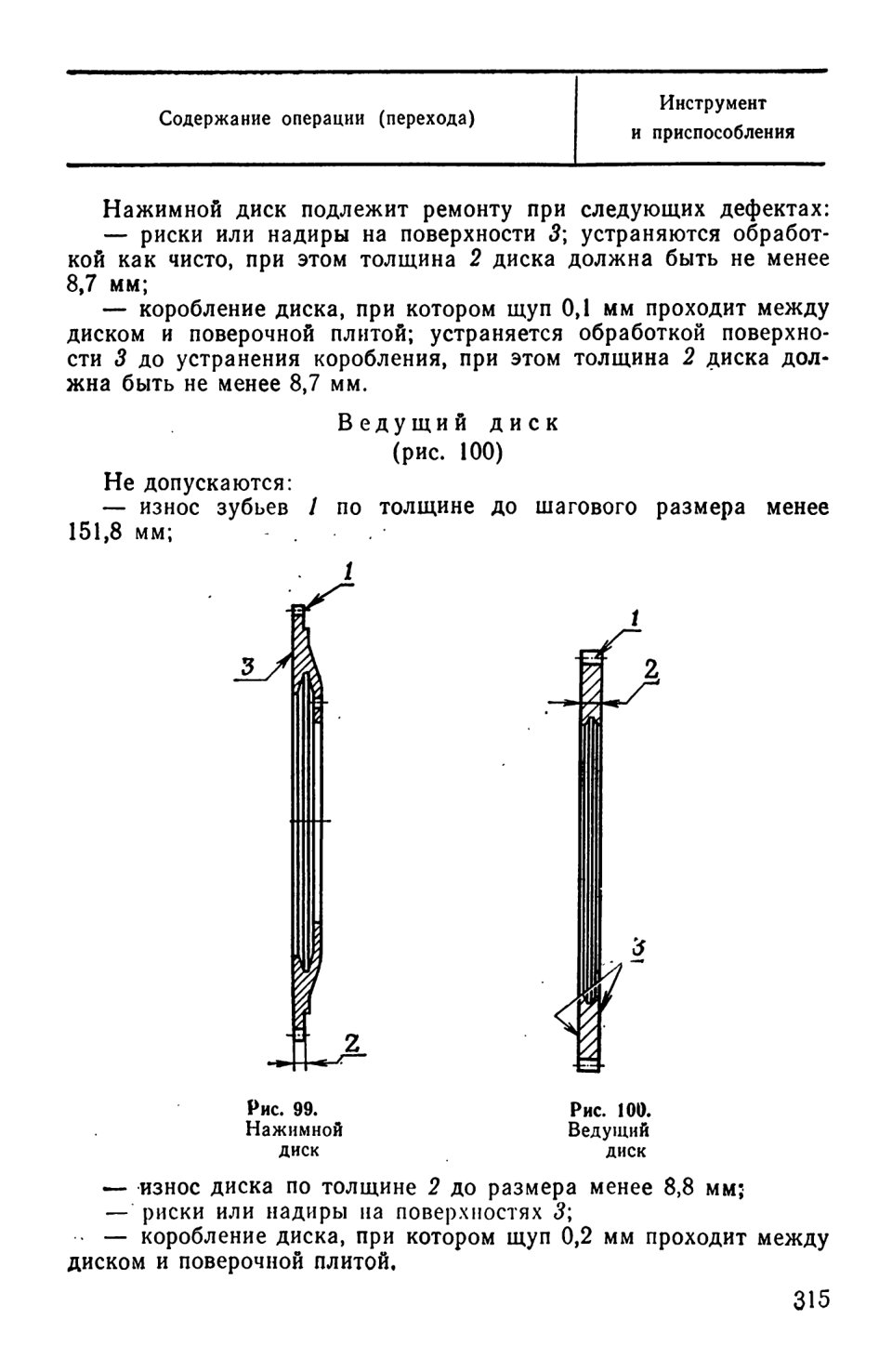

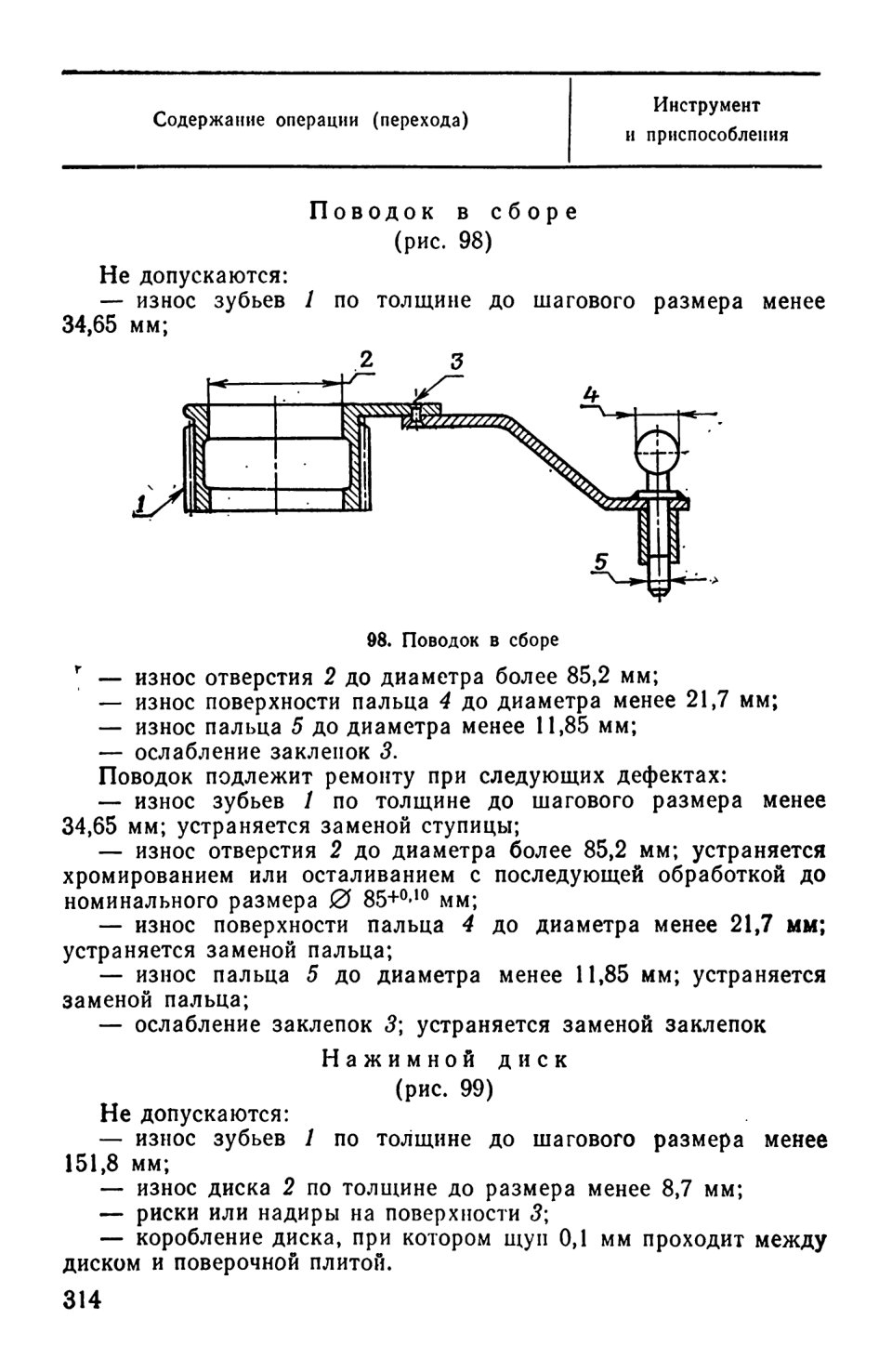

Технические условия на контроль, сортировку и ремонт деталей

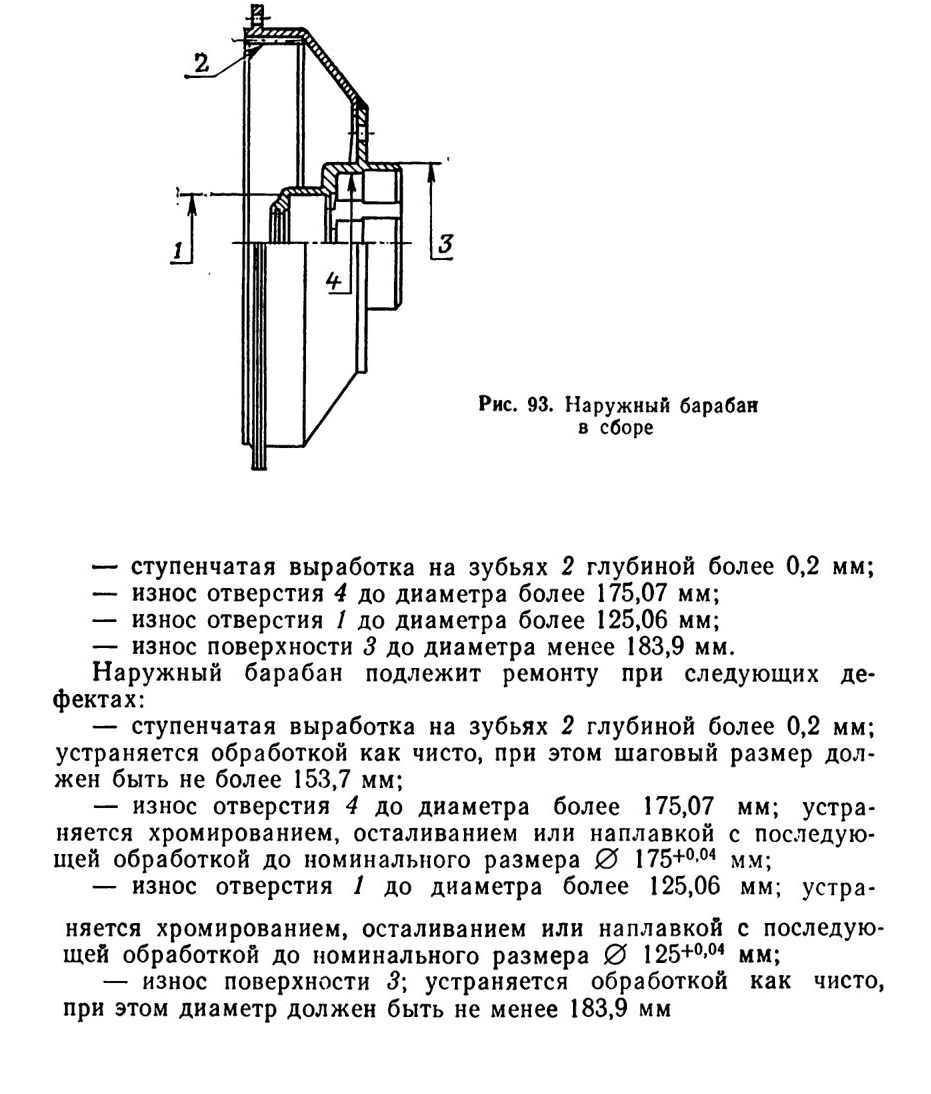

Наружный барабан в сборе (рис. 93)

Не допускаются:

— трещины или обломы;

— износ зубьев 2 по толщине до шагового размера более 153,7 мм;

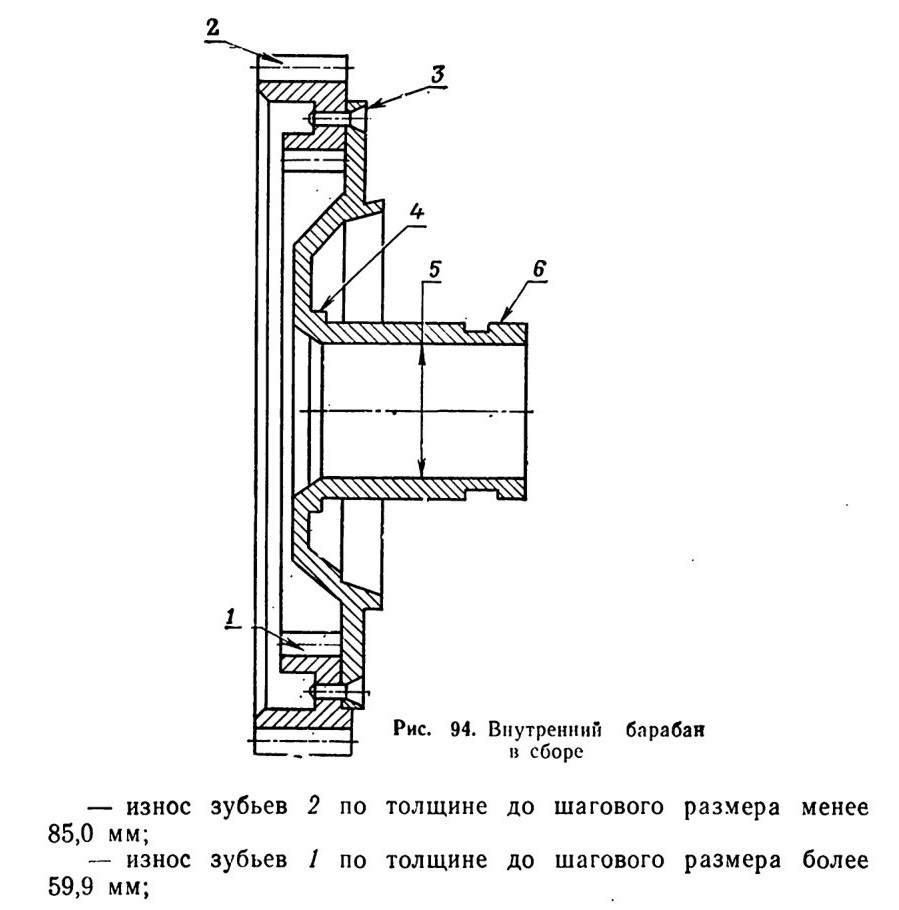

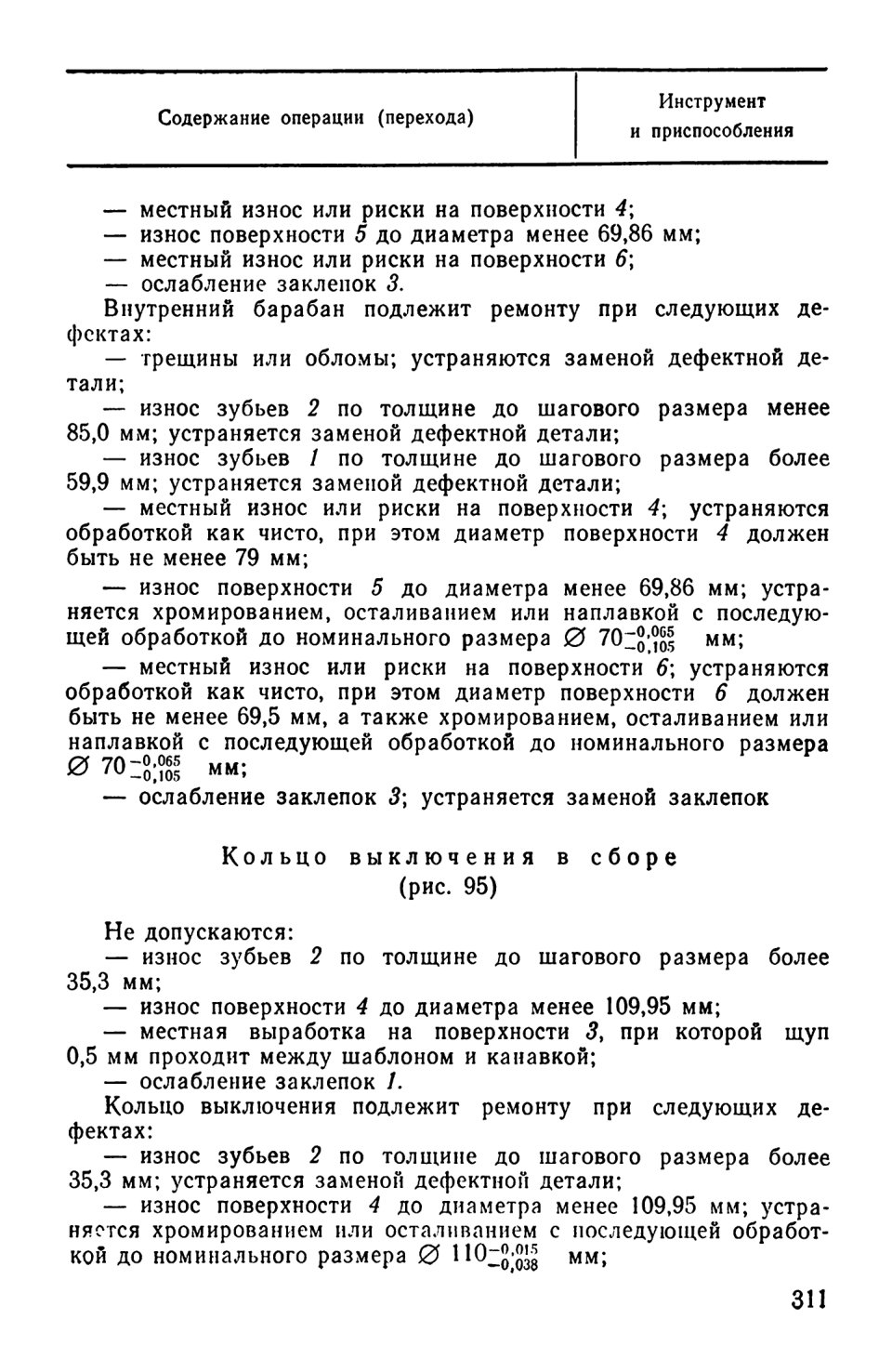

Внутренний барабан в сборе (рис. 94)

Не допускаются:

— трещины или обломы;

— местная выработка на поверхности 3, при которой щуп 0,5 мм проходит между шаблоном и канавкой; устраняется заменой дефектной детали;

— ослабление заклепок 1; устраняется заменой заклепок

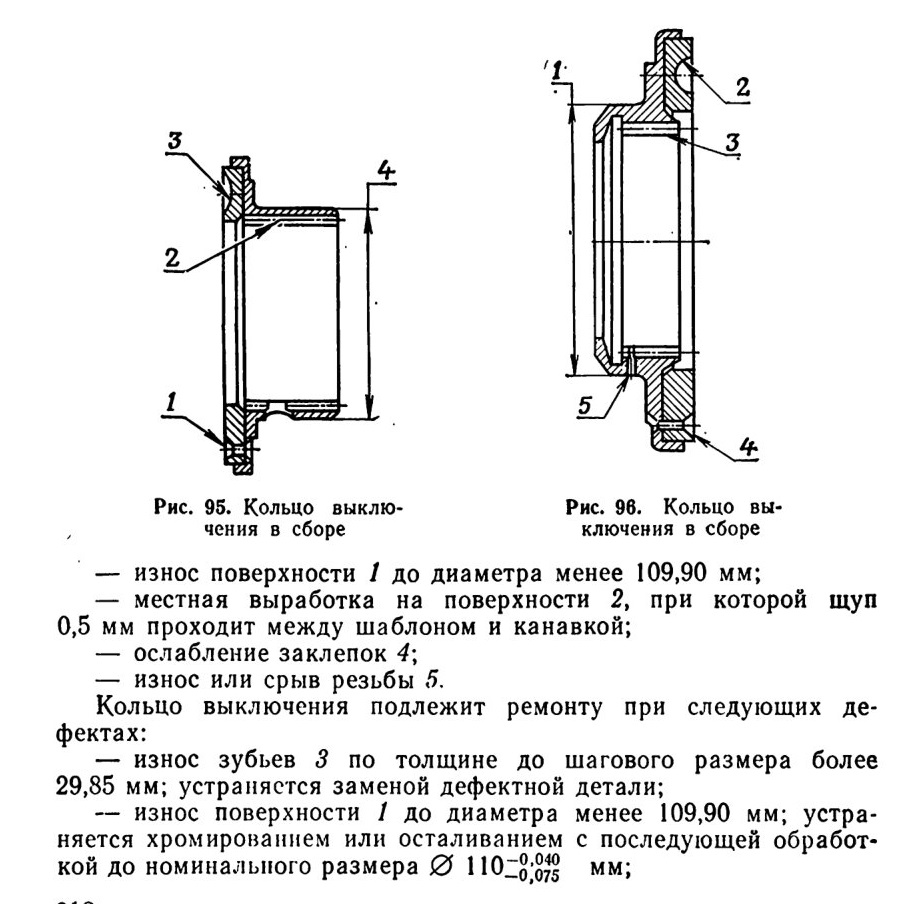

Кольцо выключения в сборе (рис. 96)

Не допускаются:

— износ зубьев 3 по толщине до шагового размера более 29,85 мм;

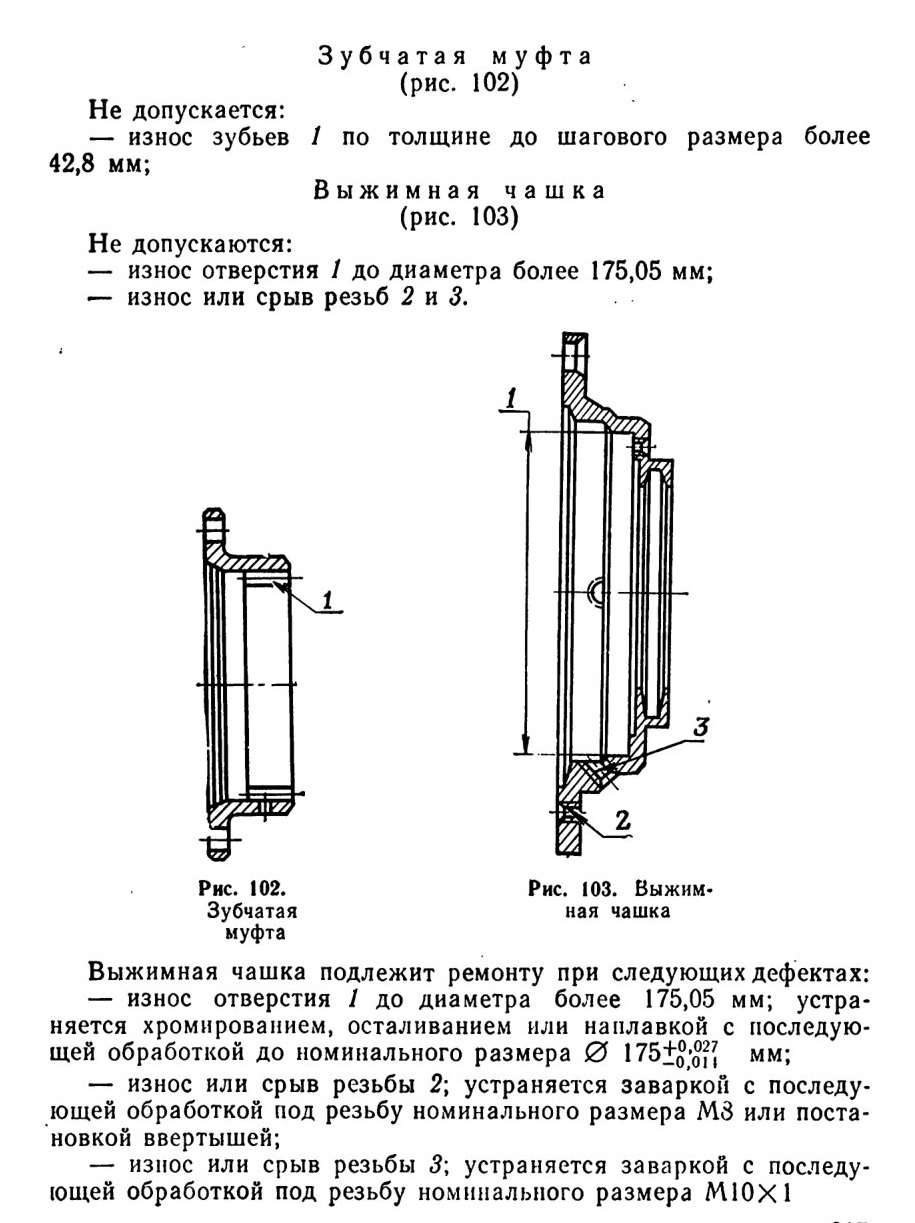

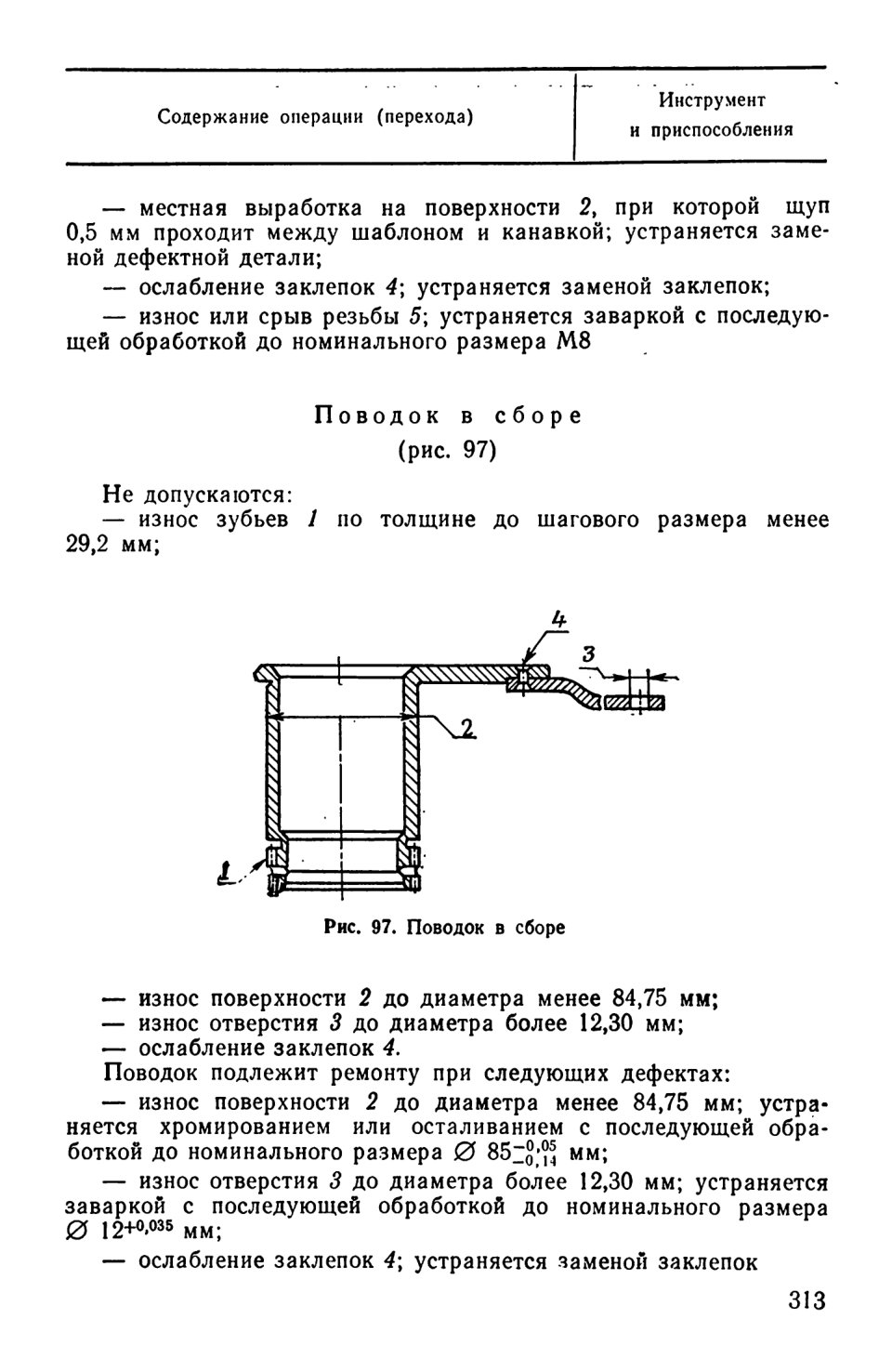

Зубчатая муфта

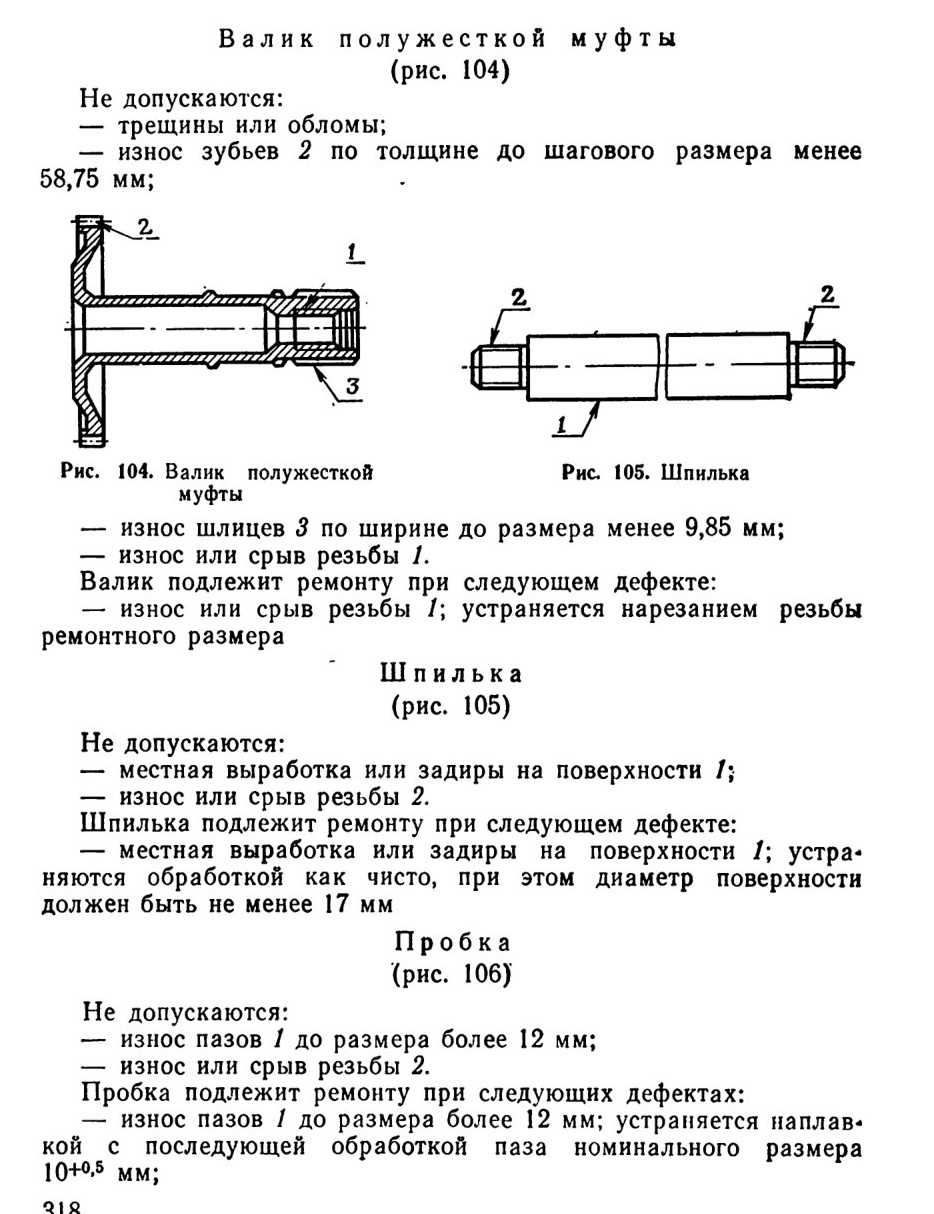

Валик полужёсткой муфты

РЕМОНТ ГЛАВНОЙ ПЕРЕДАЧИ

ОПЕРАЦИОННАЯ КАРТА №8

Инструмент и приспособления: ключи 10—12, 12—14, 14—17,

17—19, 19—22, 24 —27 и 75—80; ключ 46; ключ накидной 19—22; ключи торцовые: 17, 22 и 60; ключ торцовый 21.61.344; сменная головка 17; ключ динамометрический ОБ-75; съемник универсальный 5805-02; съемник универсальный 5805-03; съемник универсальный 5806; наставка для выпрессовки подшипников; наставка для выпрессовки шестерен; медная выколотка; медная наставка; пресс гидравлический 10-т; кран 0,5-т; чалочное приспособление; ломики монтажные (2 шт.); опорная балка универсального съемника 5805-02; шпилька М14Х1.75; гайка М14X 1,75; плоскогубцы комбинированные 200; отвертка Б 200x1,0; зубило слесарное 20x60°; кернер 6; молоток АЗ; молоток с медным наконечником; тиски 11-120; клещи для стопорных колец; штангенциркуль ШЦ-1 125; набор щупов Н-2 кл. 1; динамометр; ванна для подогрева масла и солидола; воронка; посуда для смазки, керосина, бензина, белил и краски; кисти волосяные (4 шт.); салфетка хлопчатобумажная.

Трудозатраты на разборку и сборку ручным инструментом — 14 чел.-час.

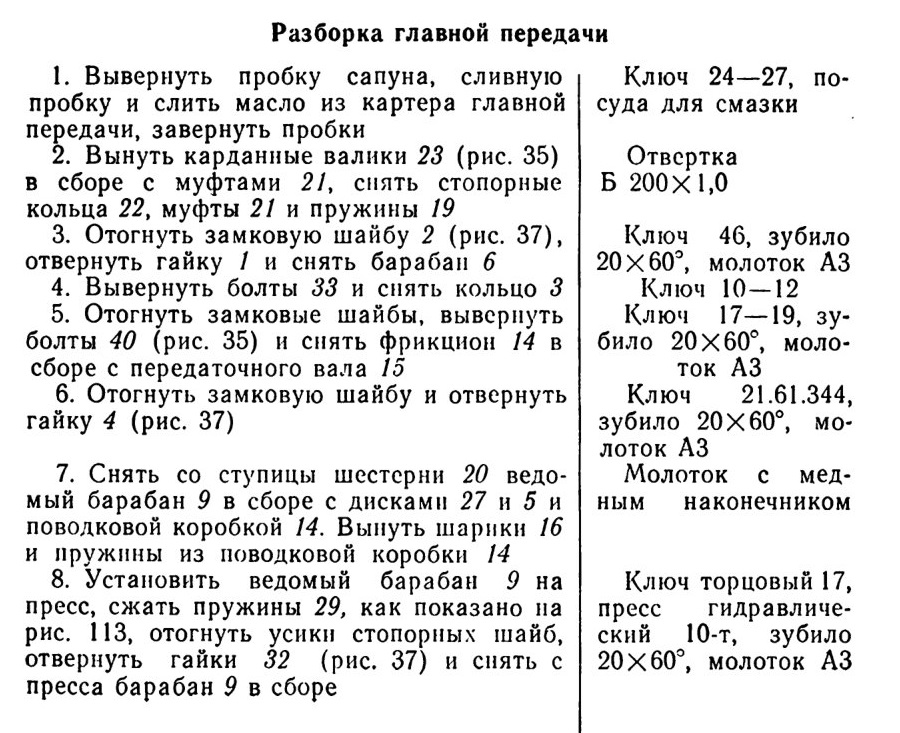

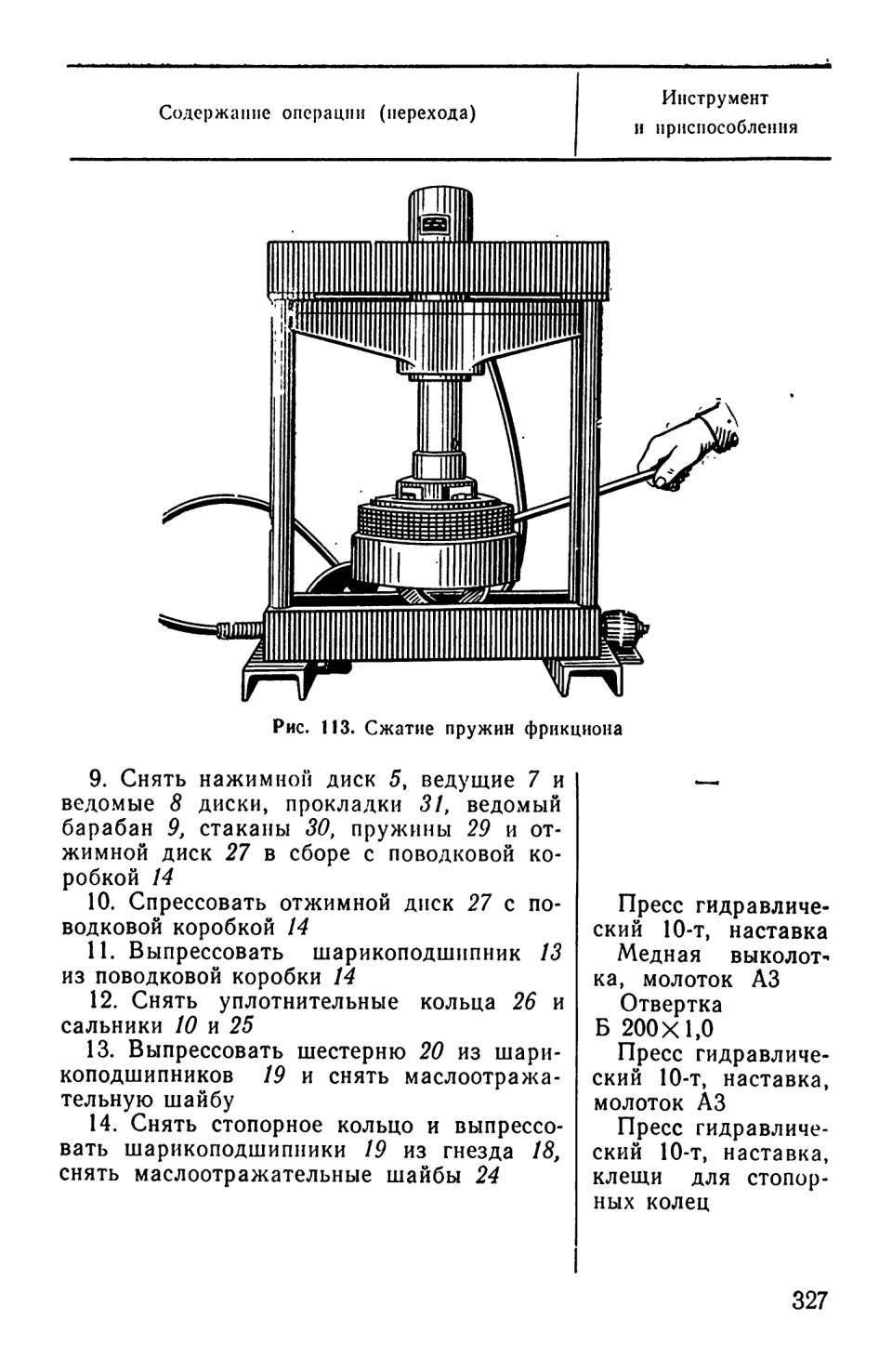

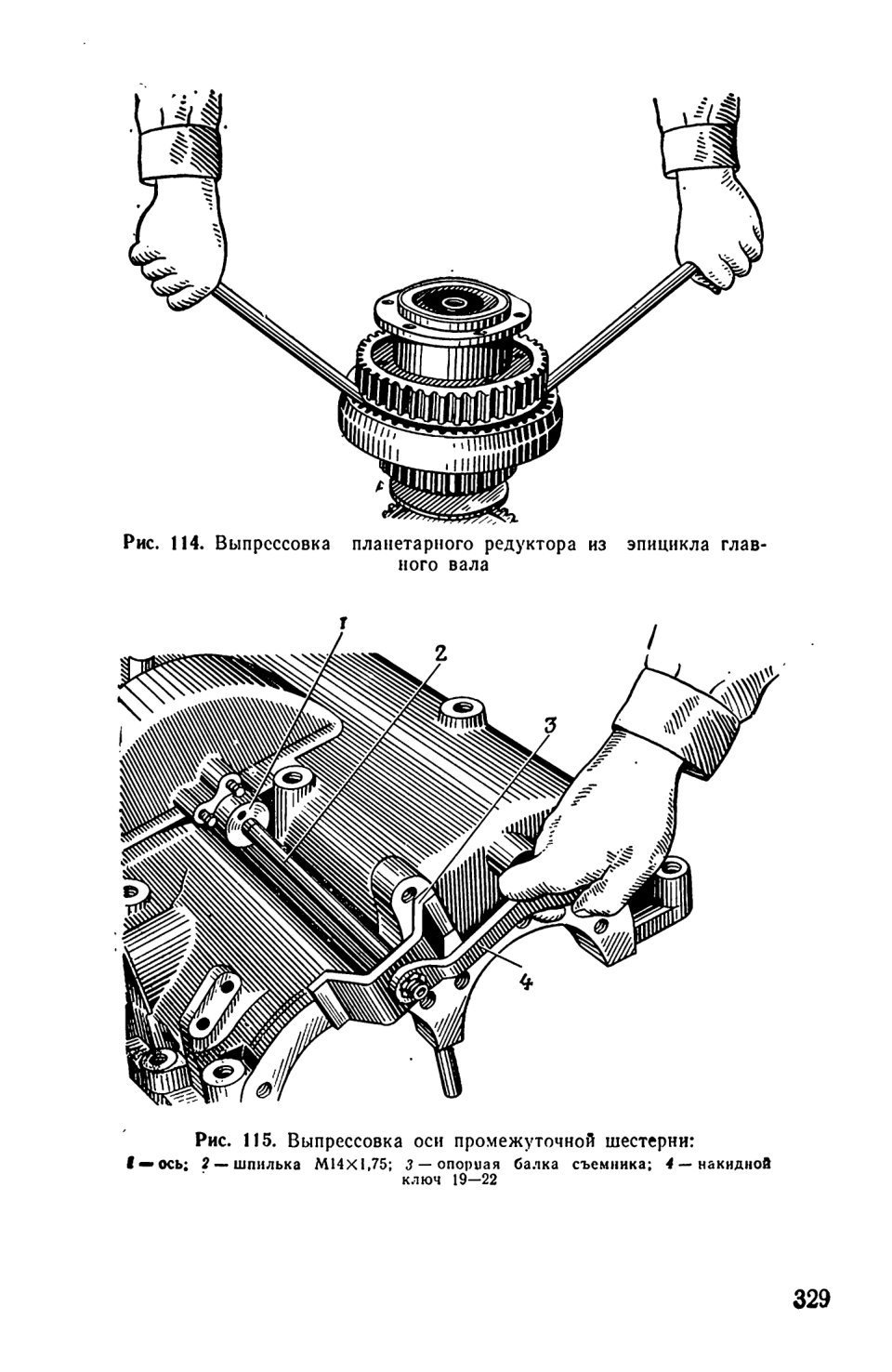

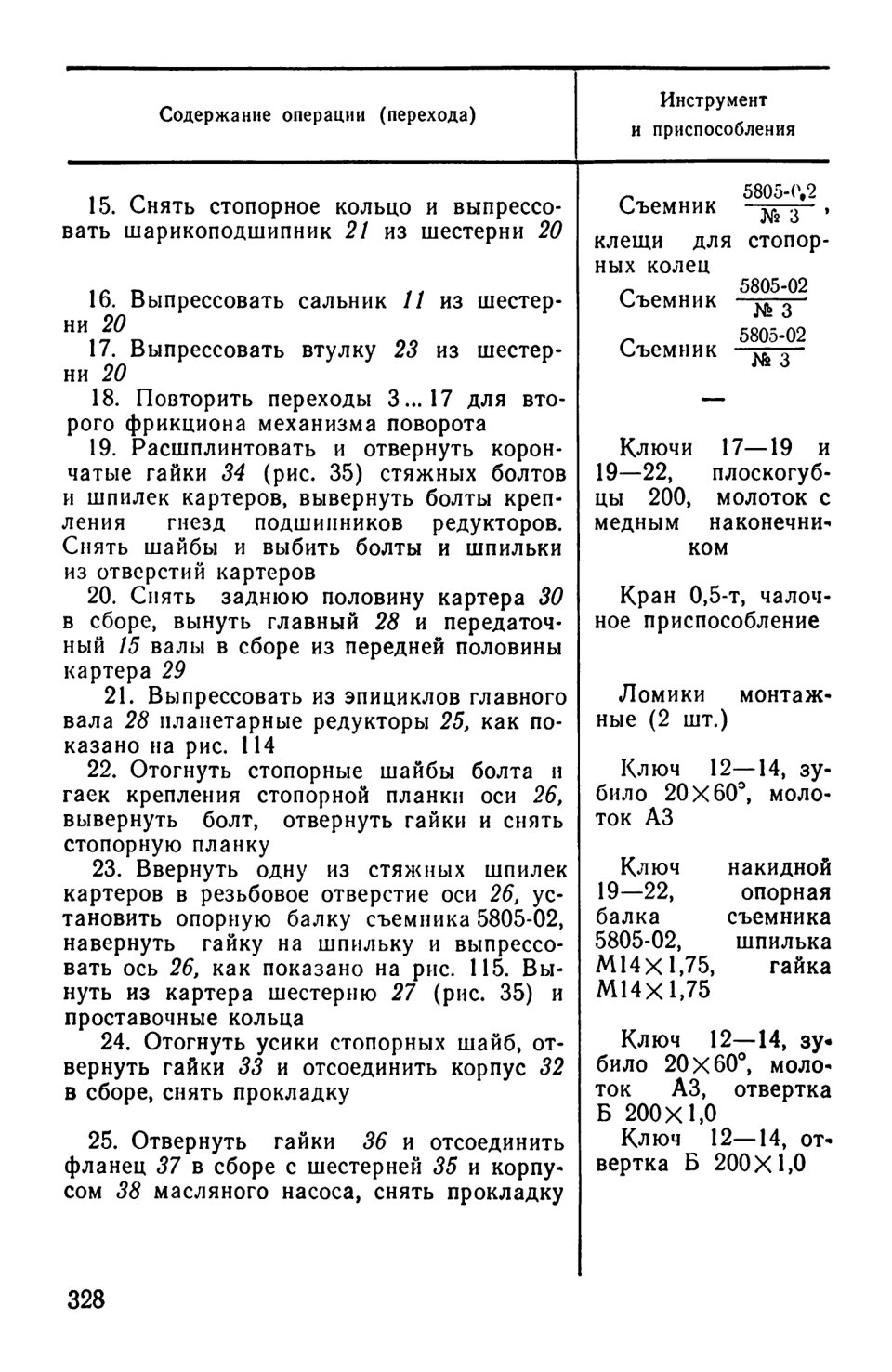

Разборка главной передачи
