Бронетранспортер БТР-80А. Техническое описание и инструкция по эксплуатации - часть 3

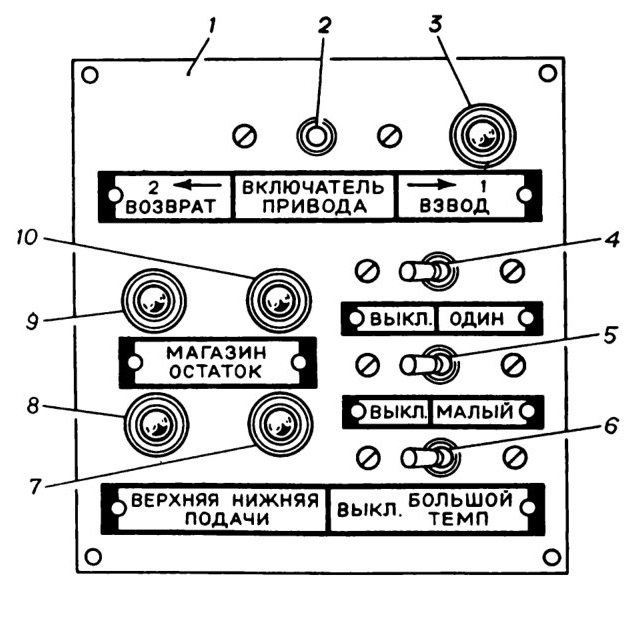

Рис. 4.10. Пульт управления огнем пушки 2А72:
1 — панель; 2 — включатель привода механизма перезарядки; 3 — сигнальная лампа 1 ВЗВОД; 4 — включатель одиночной стрельбы; 5 — включатель стрельбы малым темпом; 6 — включатель стрельбы большим темпом; 7 — сигнальная лампа (красная) остатка снарядов в ленте нижней подачи; 8 — сигнальная лампа (красная) остатка снарядов в ленте верхней подачи; 9 — сигнальная лампа (зеленая) наличия ленты в верхней подаче; 10 — сигнальная лампа (зеленая) наличия ленты в нижней подаче

4.9. СТРЕЛЬБА

Стрельбу во всех случаях необходимо начинать только по команде. Для открытия и ведения огня:

— снять подвижные части пушки с предохранителя, переведя рычаг 33 (рис. 4.11) в положение «ОГ»;

— включить выключатель 10 (рис. 4.12) электроспусков пушки и пулемета на щитке башенной установки;

— установить на пульте управления (рис. 4.10) пушкой выбранный режим стрельбы.

Для рационального расходования боеприпасов стрельбу в режиме «Большой темп» следует вести только по воздушным целям или при нарушении энергоснабжения башни, по наземным целям короткими очередями по 2-3 выстрела, используя ручной спуск;

— перевести рукоятку 31 (рис. 4.9) смены питания на нужную подачу в зависимости от типа боеприпасов.

При ведении стрельбы в сторону кормы в зоне обвода оружия возможны случаи попадания в поле зрения прицелов элементов дуги ограждения. В этом случае необходимо сменить положение машины.

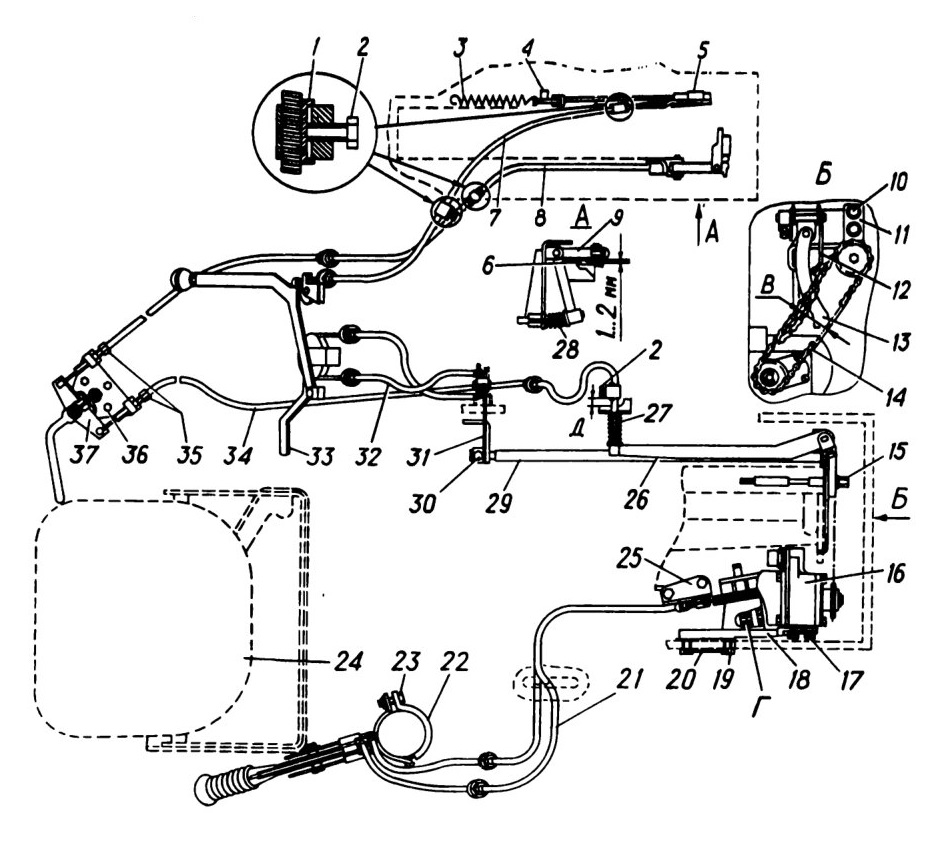

Рис. 4.11. Приводы дистанционного управления пушкой и пулеметом (вид сверху):
1 — зажим троса; 2,10, 17, 19, 23,30 н 36 — болты; 3 — пружина рычага перезаряжания ПКТ;
4 — рычаг взведения пулемета; 5 — ролик с подшипником; 6 — рычаг спуска пулемета; 7 — трос привода перезарядки пулемета; 8 — трос привода спуска пулемета; 9 — рычаг механизма спуска пулемета; 11 — опора с валом взведения пушки; 12 и 26 — рычаги привода спуска пушки; 13 и 31 — рычаги привода предохранителя; 14 — цепь; 15 — вал взведения; 16 — редуктор взведения пушки; 18 — кронштейн механизма смены питания и редуктора взведения пушки; 20 — шплинт-проволока; 21 — трос привода смены питания; 22 — накладка; 24 — сиденье наводчика; 25 — кронштейн; 27 — пружина рычага спуска пушки; 28 — пружина механизма спуска пулемета; 29 - вал рычага привода предохранителя; 32 — трос привода предохранителя; 33 — рычаг привода предохранителя; 34 — трос привода спуска пушки; 35 — резьбовые втулки; 37 — механизм ручного спуска

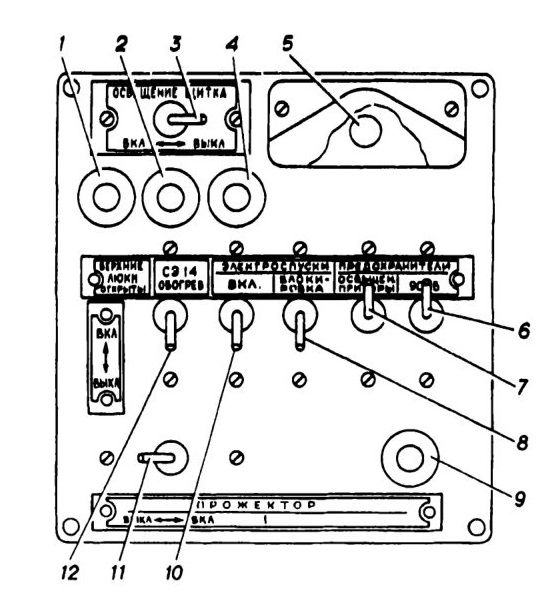

Рис. 4.12. Щиток башенной установки:
1 — сигнальная лампа открытия верхних люков; 2 — сигнальная лампа включения обогрева; 3 — выключатель освещения щитка; 4 — сигнальная лампа включения электроспуска;
5 — лампа освещения щитка; 6 — автомат защиты сети (АЗС-5) системы 902В; 7 — автомат защиты сети (АЗС-15) приборов и освещения; 8 — выключатель блокировки электроспуска; 9 — сигнальная лампа запуска прожектора; 10 — выключатель электроспусков; 11 — выключатель прожектора; 12 — выключатель обогрева

4.9.1. Стрельба по наземным целям

4.9.1.1. Стрельба в дневных условиях

После обнаружения цели:

— определить, из какого вида оружия необходимо вести огонь на поражение цели;

— поставить в прицеле 1ПЗ-9 кратность 4х;

— наблюдая в окуляр прицела за местностью и пользуясь приводами наведения установки, навести поле зрения прицела в цель;

— определить глазомерно дистанцию до цели;

— установить подвижной горизонтальный штрих перекрестия на деление одной из шкал, соответствующее расстоянию до цели, виду оружия и типу снаряда при стрельбе из пушки;

— при помощи приводов наведения установки (на замедляющей передаче по горизонту) совместить изображение цели с перекрестием

сетки, образованным вертикальным и подвижным штрихами. Шкала прицела выбирается в зависимости от оружия (пушки, пулемета), из которого будет вестись стрельба, и выбранного снаряда при стрельбе из пушки, а деление шкалы — в зависимости от дальности стрельбы.

Боковые поправки на стрельбу по движущейся цели и на ветер вводятся вправо и влево от вертикального штриха. При необходимости введения боковых поправок следует повернуть установку по горизонту на соответствующее число делений, одновременно удерживая изображение цели на подвижном горизонтальном штрихе:

— предварительно нажав на педаль ножного тормоза качающейся части, нажать кнопку соответствующего электроспуска.

При отсутствии электропитания в башенной установке стрельбу можно вести с помощью механизма 37 (рис. 4.11) ручного спуска.

При стрельбе из пушки и пулемета необходимо своевременно заменять заполненный звеньесборник дополнительным (пустым).

При стрельбе из пушки в режиме «Малый» в очереди из 5... 10 выстрелов может произойти на одном из выстрелов сбой темпа, который воспринимается на слух, как сдвоенный выстрел.

4.9.1.2. Стрельба в ночных условиях

Для ведения огня в ночных условиях:

— открыть защитную крышку ночного прицела и подготовить прицел к работе, выполнив следующие операции:

— включить прицел рукояткой 5 (шторка) (рис. 4.13), при этом положение ручки 3 (диафрагма) должно быть в положении «ЗАКР.». Открывать диафрагму только при включенном прицеле;

— включить тумблер 1 отключения автомата защиты. Тумблер 1 должен быть постоянно включен на все время работы прицела. Выключение производить только при выходе из строя автоматической защиты от засветок;

— добиться четкого изображения прицельной сетки вращением кольца 14;

— отрегулировать рукояткой в яркость прицельной марки;

— установить налобник 15 по глубине так, чтобы при упоре в него головы с надетым шлемофоном было видно в окуляре все поле зрения, для чего:

— отвинтить гайку-барашек на кронштейне на 2-3 оборота;

— переместить налобник до требуемого положения, наблюдая в окуляр;

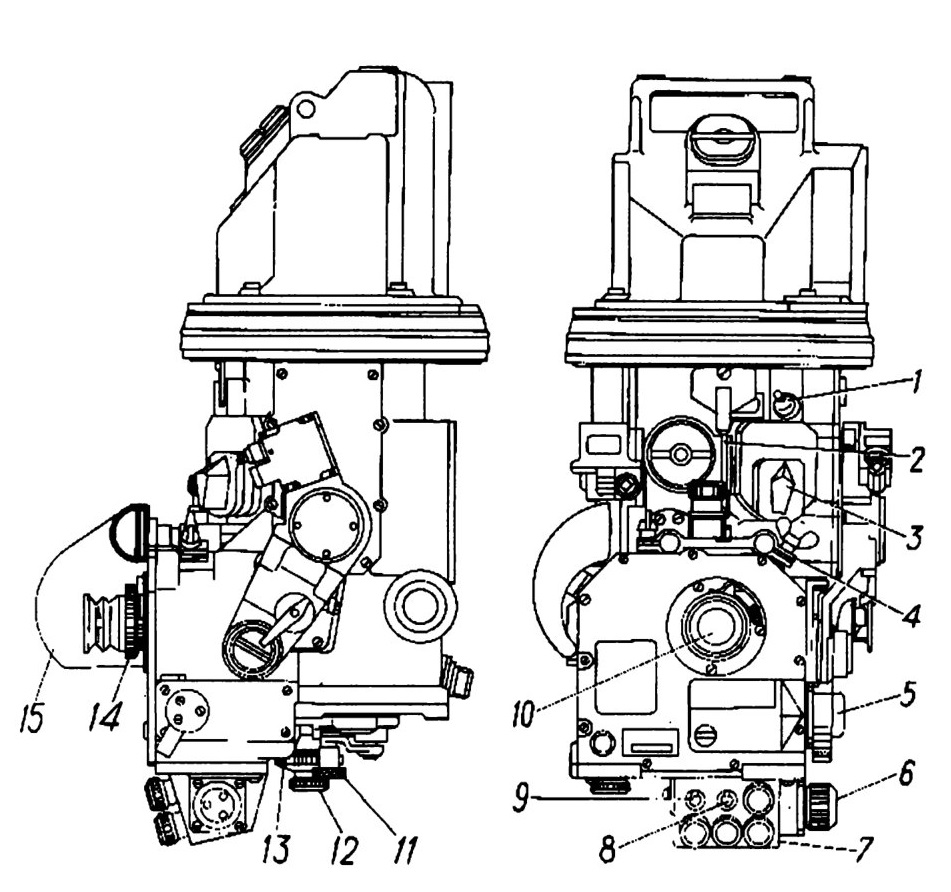

Рис. 4.13. Ночной прицел:
1 — тумблер отключения автомата защиты; 2 — ключ выверки; 3 — ручка для изменения диаметра диафрагмы; 4 — кронштейн крепления налобника; 5 — рукоятка включения прицела и перекрытия шторкой поля зрения; 6 — рукоятка регулировки подсветки шкал; 7 — пульт управления; 8 — тумблер включения обогрева окуляра; 9 — тумблер включения обогрева защитного стекла головки; 10 — заглушка; 11 — рукоятка переключения режимов работы; 12 — рукоятка установки углов прицеливания; 13 — рукоятка переключения дистанционных шкал; 14 — кольцо диоптрийной наводки; 15 — налобник

— завинтить гайку-барашек, обеспечив закрепление налобника;

— прикрыть диафрагму при прямых засветках до получения оптимальной освещенности поля зрения;

— закрыть шторкой верхнюю половину поля зрения прицела при мешающих засветках;

— выбрать в зависимости от освещенности местности режим работы прицела.

Для работы прицела в пассивном режиме (без подсветки прожектором) установить рукоятку 11 в крайнее левое положение. При этом должна загореться сигнальная лампа ПАССИВ (зеленая) на пульте управления 7.

При недостаточной освещенности местности переключить прицел на активный режим работы, для чего:

— оттянуть рукоятку 11 вниз и повернуть ее с крайнего левого положения в крайнее правое. При этом должна загореться сигнальная лампа АКТИВ (красная);

— включить прожектор включателем 11 (рис. 4.12). При этом должна загореться сигнальная лампа 9. При не загорании этой лампы в течение 10 с следует повторить операцию включения прожектора выключателем 11. Выключение прожектора производится выключателем 11 в положение «ВЫКЛ.». При этом сигнальная лампа 9 должна погаснуть.

При избыточной освещенности местности:

— уменьшить диаметр диафрагмы ручкой 3 (рис. 4.13);

— перекрыть верхнюю половину поля зрения шторкой поворотом рукоятки 5 включения прицела;

— при больших засветках перейти на работу с дневным прицелом.

При работе прицела в условиях низких температур включить электрообогрев окуляра тумблером 8. Обогрев защитного стекла головки прицела включать при температуре от плюс 5 и ниже тумблером 9 (при атмосферных осадках не включать). При включении обогрева на пульте управления 7 загораются соответствующие желтые сигнальные лампы (ОБОГРЕВ ОКУЛЯРА или ОБОГРЕВ ГОЛОВКИ);

— выбрать рукояткой 13 шкалу, соответствующую выбранному для стрельбы снаряду и установить рукояткой 12 индекс против деления шкалы, отвечающего дистанции до цели;

— при помощи приводов наведения установки произвести наведение на цель, совместив вершину прицельной марки прицела с целью.

После непрерывной 12-часовой работы прицела его необходимо на 1 час выключить, для чего повернуть рукоятку 5 (рис. 4.13) в крайнее левое положение (до полного отключения лампы подсветки шкал).

Внимание! В связи с засветкой прицела при стрельбе ночью бронебойно-трассирующим снарядом пристрелку цели производить одиночными выстрелами с последующим переходом на поражение очередями.

4.9.2. Стрельба по воздушным целям

— установить в прицеле 1ПЗ-9 кратность 1,2х;

— привести пушку в состояние боевой готовности (см. п. 4.8). Остальные указания «по ведению стрельбы по воздушным целям изложены в «Техническом описании и Инструкции по эксплуатации Ю.37.36.015 ТО прицела 1ПЗ-9».

По окончании стрельб:

— поставить пушку на предохранитель и придать установке угол воз-иышения 10-15°;

— выключить выключатели электроспусков, подсветки сетки прицела, обогрева прицела и обогрева стекол приборов ТНП-165А, если они были включены;

— разрядить пушку и пулемет.

После стрельбы ночью дополнительно выполнить следующие работы:

— закрыть диафрагму ручкой 3 (рис. 4.13);

— выключить прожектор, если работа прицела проводилась в активном режиме;

— установить переключатели на пульте управления огнем пушки в исходное положение.

После отпускания кнопки электроспуска пушка остается в состоянии боевой готовности (на линии досылания находится патрон), что всегда следует помнить и принимать меры предосторожности при обращении с пушкой. Для возобновления стрельбы достаточно нажать на кнопку электроспуска.

4.9.3. Разряжание пушки и пулемета

Исходные положения частей пушки перед ее разряжанием:

— затвор на шептале;

— рычаг 23 (рис. 4.9) привода предохранителя в положении «ПР»;

— все выключатели на пульте управления огнем пушки в положении ВЫКЛ.

Для разряжания пушки:

— открыть крышки люльки и затыльник люльки;

— открыть верхнюю и нижнюю крышки приемников;

— расфиксировать упор пушки с той стороны, где на линии досылания находится патрон, оттянув фиксатор назад и повернув упор в сторону;

— извлечь патрон с линии досылания назад, используя, при необходимости, крючок из одиночного комплекта ЗИП пушки;

— извлечь поочередно патроны ленты из окон приемника;

— закрыть крышки и зафиксировать их защелками;

— поставить рычаг 23 привода предохранителя в положение «ОГ» и, нажав на рычаг ручного спуска, сбросить затвор с шептала;

— повернуть упор вниз и зафиксировать в ствольной коробке.

При разряжании пушки в случае задержки, когда все подвижные части находятся в крайнем переднем положении, необходимо:

— вращая винт ручной перезарядки по часовой стрелке, отвести затвор назад до постановки на шептало;

— поставить предохранитель в положение «ПР»;

— вращая винт ручной перезарядки против часовой стрелки, вернуть ствол и казенник в крайнее переднее положение;

— извлечь патрон с линии досылания.

Предупреждения:

1. Перед снятием пушки с предохранителя необходимо убедиться в том, что на линии досылания и в патроннике нет патрона.

2. При разряжании пушки категорически запрещается кому-либо находиться впереди установки.

3. До извлечения патрона с линии досылания необходимо перевести предохранитель в положение <ПР», так как в случае, когда предохранитель находится в положение *ПР*, при случайном нажатии на спусковой рычаг произойдет сброс затвора.

Для разряжания пулемета:

— убедиться в том, что электроспуски выключены;

— откинуть крышку 3 (рис. 4.2) корпуса люльки пулемета, отвернув гайки-барашки;

— открыть крышку ствольной коробки;

— вынуть ленту из приемника;

— достать патрон из приемного окна основания приемника;

— поднять основание приемника, проверить, нет ли патрона в патроннике;

— закрыть крышку ствольной коробки совместно с основанием приемника;

— произвести контрольный спуск подвижных частей с шептала.

При повышенной боеготовности:

— открыть крышку ствольной коробки;

— вставить первый патрон ленты в зацепы извлекателя;

— вывести свободные звенья ленты в приемное окно тракта отвода лент пулемета;

— закрыть крышку ствольной коробки;

— закрыть крышку корпуса люльки.

Для полного разряжания пулемета после извлечения патрона из приемного окна основания приемника необходимо ленту опустить в магазин, зафиксировать последние 1-2 патрона крышкой тракта подвода ленты пулемета.

4.10. ПРИВЕДЕНИЕ БАШЕННОЙ УСТАНОВКИ К НОРМАЛЬНОМУ БОЮ

Меткость и кучность стрельбы из пушки и пулемета башенной установки зависят от правильной выверки оружия и прицелов (взаимного расположения осей каналов стволов пушки и пулемета с оптическими линиями визирования прицелов), а также от исправного состояния оружия, узлов и деталей их установки в башне.

При ухудшении меткости и кучности стрельбы, а также после замены пушки, пулемета, ТХП, прицелов, узлов и деталей установки пушки и пулемета в башне необходимо выполнить соответствующие работы по приведению башенной установки к нормальному бою.

Перед проверкой боя вооружения башенной установки и приведением его к нормальному бою необходимо проверить взаимное расположение осей каналов стволов пушки и пулемета с оптическими линиями визиро-иания прицелов по контрольно-выверочной мишени (рис. 4.14), вклеенной в формуляр машины.

4.10.1. Проверка выверки и выверка ПКТ и прицелов по контрольно-выверочной мишени

Проверка и выверка ПКТ и прицелов по контрольно-выверочной мишени (рис. 4.14) позволяют быстро, без стрельбы проверить и откорректировать выверку ПКТ и прицелов относительно пушки. Эти работы могут быть проведены практически в любое время и в любом месте.

4.10.1.1. Проверка выверки ПКТ и прицелов

Порядок проведения работ:

— установить машину на относительно ровной и горизонтальной площадке стрелкового тира (полигона);

— установить давление в шинах колес, равное 343 кПа (3,5 кгс/см2);

— остановить двигатель, включить первую передачу в коробке передач и передачу в раздаточной коробке, поставить машину на стояночный тормоз;

— перевести башенную установку в положение по-боевому (см. п. 4.7);

— установить горизонтальный штрих прицела 1ПЗ-9 на нулевую отметку шкал дальностей;

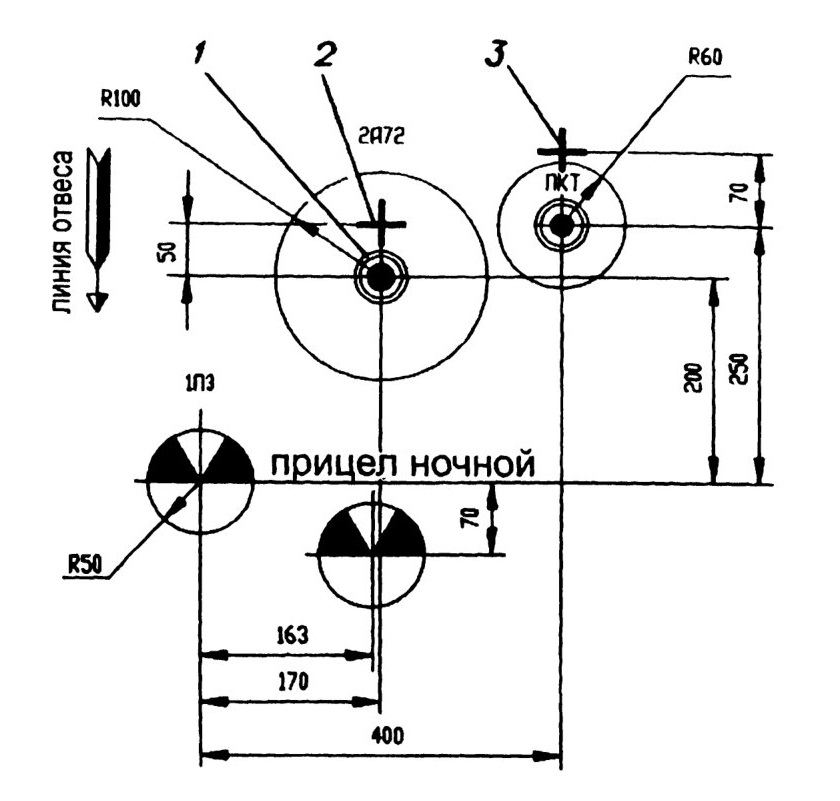

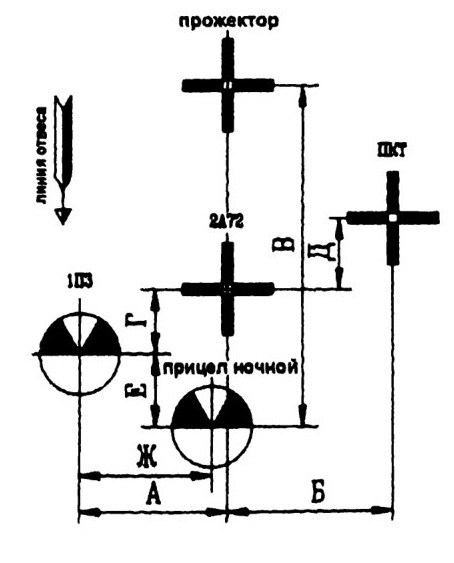

Рис. 4.14. Схема контрольно-выверочной мишени на дальности 20 метров

— установить вертикально щит с контрольно-выверочной мишенью (КВМ) на расстоянии 20 м от дульного среза ствола пушки. КВМ рисуется на листе светлой плотной бумаги (картоне) с размерами 1x1 м и фактическими величинами координат, указанными в схеме КВМ, вклеенной в формуляр данной машины;

— вставить в стволы пушки и пулемета соответствующие ТХП до упора в буртики, предварительно отвернув (резьба левая) пламегаситель с пулемета;

— при работе в дневное время установить накладную диафрагму (имеется в ЗИП ТПНЗ-42) под щетку стеклоочистителя. В ЗИП изделия 1ПН96 диафрагма не предусмотрена;

— добиться четкого изображения элементов КВМ вращением диоптрийных колец окуляров прицелов дневного и ночного, также ТХП;

— установить ТХП так, чтобы вертикальные штрихи шкалы были параллельны линии отвеса на мишени;

— навести подъемным и поворотным механизмами перекрестие ТХП пушки в центр креста КВМ с отметкой «2А72».

Для исключения влияния деформации подвески данную операцию выполняют два человека: один на месте наводчика, другой на крыше с ТХП;

— затормозить механизмы наведения башенной установки;

— проверить положение центра перекрестия ТХП пулемета относительно креста «ПКТ» на мишени;

— проверить совпадение перекрестия сетки прицела 1ПЗ-9 с центром прицельной марки «1ПЗ» на мишени;

— проверить совпадение прицельной марки ночного прицела с центром прицельной марки «Прицел ночной» на мишени.

Если проверки покажут, что выверки ПКТ и прицелов соответствуют требованиям КВМ, то причина плохой меткости и кучности стрельбы — неисправность прицелов, пулемета или узлов и деталей их установки в башне.

Если проверки покажут, что выверки ПКТ и прицелов не соответствуют требованиям КВМ, то провести их выверку по КВМ (см. п. 4.10.1.2).

4.10.1.2. Выверка ПКТ и прицелов по КВМ

Для выверки ПКТ:

— расшплинтовать втулки выверочного механизма основания каретки ПКТ;

— навести подъемным и поворотным механизмами перекрестие ТХП пушки в центр креста КВМ с отметкой «2А72», как указано в п. 4.10.1.1;

— наблюдая в ТХП-7-80 и вращая втулки выверочного механизма, добиться такого положения ПКТ, при котором перекрестие ТХП будет совпадать с крестом «ПКТ» на мишени;

— затянуть втулки выверочного механизма ПКТ. При затяжке убедиться, что перекрестие ТХП-7-80 совпадает с крестом «ПКТ» на мишени.

Для выверки прицела 1ПЗ-9:

— навести подъемным и поворотным механизмами перекрестие ТХП пушки в центр креста КВМ с отметкой «2А72», как указано в п. 4.10.1.1;

— наблюдая в прицел, произвести его регулировку до совпадения перекрестия сетки прицела с центром прицельной марки «1ПЗ» на мишени: по горизонтали — перемещением сетки (поворотом вала прицела), по вертикали — поворотом задающего вала за поводок с помощью двух регулировочных болтов, при этом положение подвижной сетки (штриха) безразлично.

Для выверки ночного прицела:

— навести подъемным и поворотным механизмами перекрестие ТХП пушки в центр креста КВМ с отметкой «2А72», как указано в п. 4.10.1.1;

— наблюдая в прицел, произвести его регулировку, используя механизмы выверки прицела, как указано в эксплуатационной документации на прицел, прикладываемой к машине.

При проведении работ по выверке ПКТ и прицелов добиваться сохранения такого положения башенной установки, при котором перекрестие ТХП пушки совпадает с крестом «2А72» на мишени.

После проведения выверки ПКТ и прицелов вынуть ТХП из каналов стволов пушки и пулемета, навернуть пламегаситель на ствол пулемета и проверить кучность и меткость боя пушки и пулемета стрельбой по пристрелочной мишени (см. п. 4.10.2).

4.10.2. Проверка кучности и меткости боя пушки и пулемета стрельбой по пристрелочной мишени

Работу проводить при благоприятных условиях погоды (без дождя, снега, тумана и при ветре не более 4-х метров в секунду).

Пристрелка ведется патронами одной партии: пушки — патронами БТ, пулемета — пулями со стальным сердечником. Темп стрельбы из пушки

— малый.

Порядок проведения работы:

— снарядить ленты патронами в комплектности:

— одна лента с 6 патронами и три-четыре ленты по 5 патронов для пушки;

— четыре-пять лент с 10 патронами для ПКТ;

— выполнить работы по п. 4.10.1.1 в части подготовки машины и башенной установки к работе;

— установить оружие в горизонтальное положение и на расстоянии 100 м от дульного среза пушки установить щит с закрепленной на нем пристрелочной мишенью (см. рис. 4.15). Мишень должна быть расположена вертикально по отвесу. Точки наводки пушки (ТНП) и пулемета ПКТ на мишени должны быть близко к высоте соответствующих линий огня. Мишень должна быть хорошо освещена. Прицельные отметки и марки на мишени должны иметь четкие изображения. При работе с ТПНЗ-42 в дневное время необходимо установить минимальный диаметр апертурной диафрагмы в объективе прицела, а на входное стекло головки ТПНЗ-42 под щетку стеклоочистителя установить накладную диафрагму из ЗИПа прицела;

— зарядить пушку лентой с 6 патронами, а пулемет — лентой с 10 патронами;

— включить замедляющую передачу в поворотном механизме, затормозить погон воздействием на рукоятку тормоза погона, а подъемный механизм — нажатием на педаль тормоза на все время стрельбы;

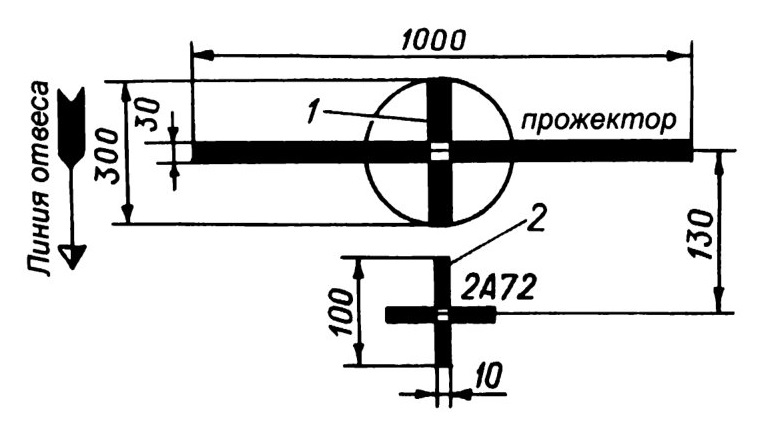

Рис. 4.15. Пристрелочная мишень:
1 — контрольная точка (КТ); 2 — точка наводки 2А72 (ТНП); 3 — точка наводки ПКТ (ТН ПКТ)

— произвести непрерывным огнем 10 осадочных выстрелов из пулемета и 5 одиночных из пушки в сторону стрельбы мимо мишени;

— зарядить пушку лентой с 5 патронами, а пулемет — лентой с 10 патронами;

— в дневном прицеле 1ПЗ-9 установить кратность увеличения 4х, подвижным штрихом установить поправку на дистанцию 100 м соответственно оружию, из которого ведется стрельба;

— при пользовании ночным прицелом установить индекс против деления шкалы, отвечающего дистанции 100 м, соответственно оружию, из которого ведется стрельба, и бронебойному снаряду;

— подъемным и поворотным механизмами навести перекрестие прицела 1ПЗ-9 (или вершину прицельной марки ночного прицела) в центр

соответствующих марок на мишени, используя для точности наводки технологические диафрагмы на окуляры с отверстиями в центре 1,5-2 мм;

— затормозить погон и подъемный механизм и, убедившись, что точки прицеливания сохранены, произвести непрерывным огнем 5 выстрелов в малом темпе из пушки, а затем 10 выстрелов из пулемета;

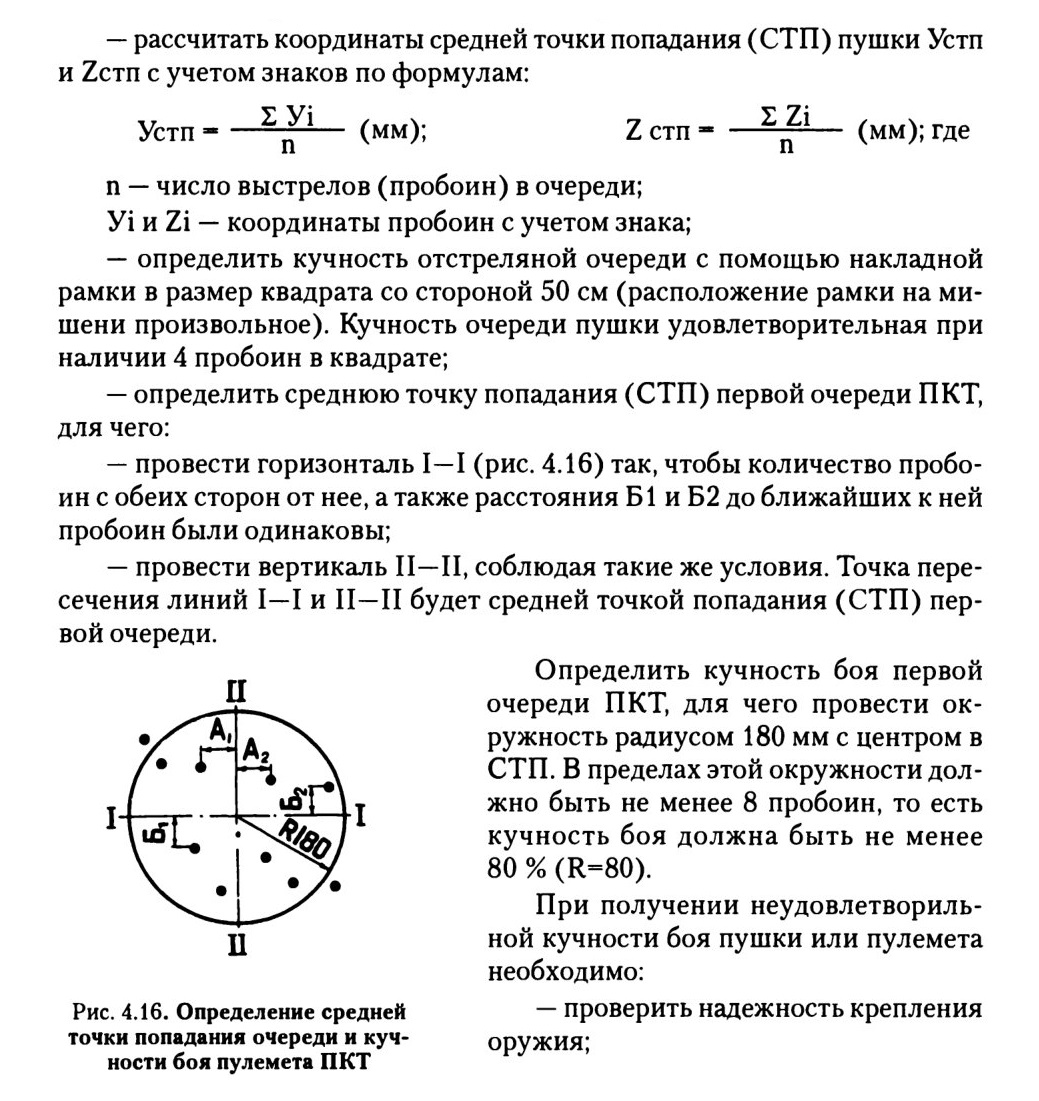

— произвести обмер координат центров пробоин очереди пушки относительно контрольной точки на мишени;

— проверить места приварки стоек к элементам корпуса и при обнаружении отрывов — заварить;

— затормозить более надежно погон и подъемный механизм;

— повторить испытания.

Кучность боя пушки неудовлетворительная, если результаты повторных испытаний не соответствуют выше указанным требованиям.

Кучность боя пулемета ПКТ считается неудовлетворительной, а живучесть ствола исчерпанной, если при повторных испытаниях радиус рассеивания превышает 450 мм. При неудовлетворительной кучности боя заменить пулемет и повторить работы по приведению башенной установки к нормальному бою.

При положительных результатах проверки кучности боя продолжить работы по проверке меткости боя пушки и ПКТ, для чего:

— отметить на мишени имеющиеся на ней пробоины;

— зарядить пушку второй лентой с 5 патронами, а пулемет второй лентой с 10 патронами, проверить сохранность точек прицеливания и повторить прицельную стрельбу по мишени;

— определить СТП и кучность боя пушки и пулемета второй очереди;

— отметить на мишени имеющиеся пробоины;

— зарядить пушку третьей лентой с 5 патронами, а пулемет третьей лентой с 10 патронами и в третий раз произвести прицельную стрельбу по мишени;

— определить СТП и кучность боя пушки и пулемета третьей очереди;

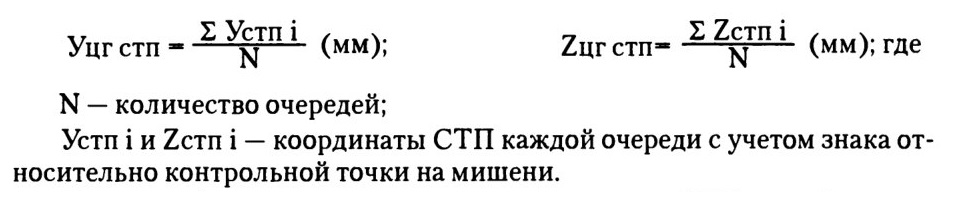

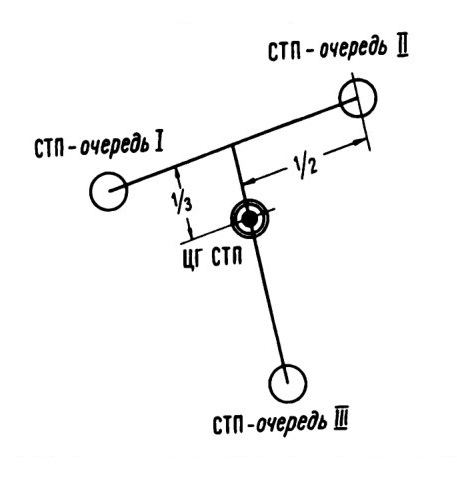

— определить отклонения центра группирования средних точек попадания трех очередей пушки (ЦГ СТП) относительно контрольной точки на мишени по формулам:

Меткость боя пушки удовлетворительная, если СТП каждой из трех очередей находится в круге с радиусом 13,5 см. При этом ЦГ СТП не должна выходить за окружность с радиусом 10 см с центром в контрольной точке.

При необходимости произвести корректировку выверки прицела 1ПЗ-9 относительно фактической точки попадания пушки на величину Уцг стп

и Zцг стп, используя регулировочные механизмы прицелов. После этого навести установку подъемным и поворотным механизмами в точки прицеливания на мишени и повторить испытания в полном объеме.

При положительных результатах проверить совпадение перекрестия ночного прицела с соответствующей маркой на мишени. При несовпадении произвести корректировку выверки ночного прицела.

Меткость боя пулемета ПКТ удовлетворительная, если средняя точка попадания каждой из трех очередей находится в круге с радиусом 60 мм или на его границе (рис. 4.15).

При получении неудовлетворительной меткости боя пулемета произвести корректировку его положения, для чего:

— определить центр группирования (ЦГ) трех очередей. Схема определения ЦГ СТП показана на рис. 4.17;

Рис. 4.17. Определение ЦГ СТП трех очередей пулемета

— определить фактические величины (в мм) отклонения ЦГ СТП от центра отметки ПКТ на мишени как по вертикали, так и по горизонтали;

— подсчитать количество рисок, на которые необходимо подвернуть втулки выверочного механизма основания каретки ПКТ для того, чтобы «привести» ЦГ СТП в центр отметки ПКТ на ПМ. При подсчете исходить из того, что для перемещения ЦГ СТП на 100 мм (как по вертикали, так и по горизонтали) втулки необходимо подвернуть на одну риску. Риски нанесены на поверхности бурта втулки;

— расшплинтовать втулки, довернуть их на необходимое количество рисок и затянуть;

— повторить работы по проверке меткости боя ПКТ по ПМ.

После получения положительных результатов зашплинтовать втулки. Если при проверке меткости и кучности боя выполнялись работы по корректировке положения прицелов и (или) ПКТ относительно пушки, обязательно составить новую КВМ.

4.10.3. Составление контрольно-выверочной мишени

Основным условием правильности составления КВМ является точный перенос на нее оптической линии визирования перекрестия прицелов и линий каналов стволов пушки и пулемета ПКТ сразу после приведения их к нормальному бою, то есть после получения положительных результатов пристрелки пушки и пулемета по пристрелочной мишени.

Перед проведением работ по составлению КВМ подготовить заготовку КВМ. Для этого на листе светлой плотной бумаги (картона) с размерами 1x1 м изобразить линию отвеса (рис. 4.14) и прицельную марку 1ПЗ-9.

Порядок проведения работ:

— не изменяя положения машины после пристрелки, установить оружие в горизонтальное положение и затормозить тормоз погона и подъемного механизма;

— установить горизонтальный штрих прицела 1ПЗ-9 на нулевую отметку шкал дальностей;

— установить на расстоянии 20 м от среза ствола пушки щит с закрепленной на ней заготовкой КВМ так, чтобы линия отвеса на ней была параллельна вертикальному штриху в прицеле, а нанесенная прицельная марка 1ПЗ-9 находилась на высоте входного окна прицела. Заготовка КВМ должна быть хорошо освещена;

— растормозить тормоза погона и подъемного механизма;

— навести прицел 1ПЗ-9 на прицельную марку и затормозить тормоза погона и подъемного механизма;

— снять пламегаситель с ПКТ (резьба левая);

— вставить ТХП-1-30-515 и ТХП-7-80 в стволы пушки и пулемета так, чтобы вертикальные штрихи в полях зрения ТХП были параллельны линии отвеса на заготовке КВМ;

— наблюдая в ТХП-1-30-515, ТХП-7-80 и прицел 1ПЗ-9 нанести на листе с помощью указки и карандаша точки (отметки) будущих крестов с отметками «2А72» и «ПКТ».

Визирование через ТХП и прицел производить троекратно, каждый раз при новом однообразном (слева-направо, снизу-вверх) наведении прицела в прицельную марку.

Для удобства нанесения отметок целесообразно применять черный круг с отверстием в центре под карандаш;

— наблюдая в ночной прицел, также нанести на лист отметку будущей прицельной марки ночного прицела;

— замерить с точностью до 1 мм фактические значения величин координат «А», «Б», «В», «Г», «Д», «Е», «Ж»;

— внести новые значения координат в схему КВМ, вклеенную в формуляр машины.

4.10.4. Приведение башенной установки к нормальному бою после замены пушки, пулемета, их ТХП, прицелов, узлов и деталей установки пушки и пулемета

Порядок и объем работ по приведению башенной установки к нормальному бою после замены пушки, пулемета, их ТХП, прицелов, узлов и деталей установки пушки и пулемета различные и зависят от того, какая составная часть вооружения и башенной установки заменялась. При определении объема и последовательности работ в общем случае нужно исходить из того, что основным принципом приведения башенной установки к нормальному бою является выверка положения оптической оси прицелов и оси канала ствола ПКТ относительно оси канала ствола пушки.

Таким образом, если заменена пушка, ее ТХП или узлы и детали ее установки в башне, то изменилось и положение оси канала ствола пушки, а это значит, что необходима выверка относительно этой новой оси как оптических осей прицелов, так и оси канала ствола ПКТ.

Если заменен только ПКТ, его ТХП или узлы и делали крепления ПКТ в башне, то необходима выверка только оси канала ствола ПКТ относительно неизменившегося положения оси канала ствола пушки. В этом случае необходимо провести работы по п. 4.10.2 только в части, касающейся ПКТ.

Если заменен прицел, то необходима выверка только оптической оси вновь установленного прицела относительно неизменившегося положения оси канала ствола пушки.

4.11. ВЫВЕРОЧНЫЕ И РЕГУЛИРОВОЧНЫЕ РАБОТЫ

4.11.1. Выверочные работы при установке прицелов

Перед проведением работ изготовить мишень контроля установки прицелов. Мишень рисуется на листе светлой плотной бумаги (картона) с размером 1x1 м. Схема мишени показана на рис. 4.18.

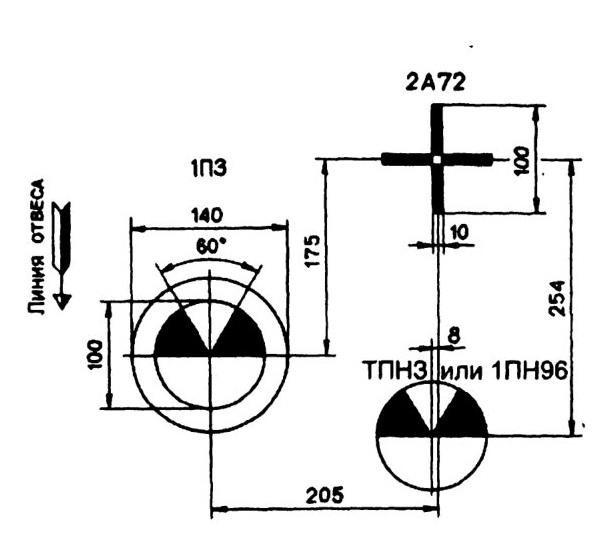

Рис. 4.18. Мишень контроля установки прицелов относительно пушки

Порядок проведения работ по установке и выверке прицела 1ПЗ-9:

— выполнить работы по п. 4.10.1.1 в части подготовки машины и башенной установки к работе;

— смазать герметиком опорную поверхность фланца прицела, установить прицел в гнездо и затянуть болты 2 (рис. 4.19);

— убедиться визуально, что в прицеле в состоянии Поставки размеры «В» приблизительно одинаковы. Это соответствует нулевому положению сетки;

— на расстоянии 7,5 м от среза ствола пушки установить щит с закрепленной на нем мишенью (рис. 4.18) так, чтобы линия отвеса на мишени была параллельна вертикальному штриху в прицеле, а крест с отметкой 2А72 мишени находился примерно на высоте линии огня пушки;

— вставить в ствол пушки ТХП так, чтобы вертикальный штрих в ТХП был параллелен линии отвеса на мишени;

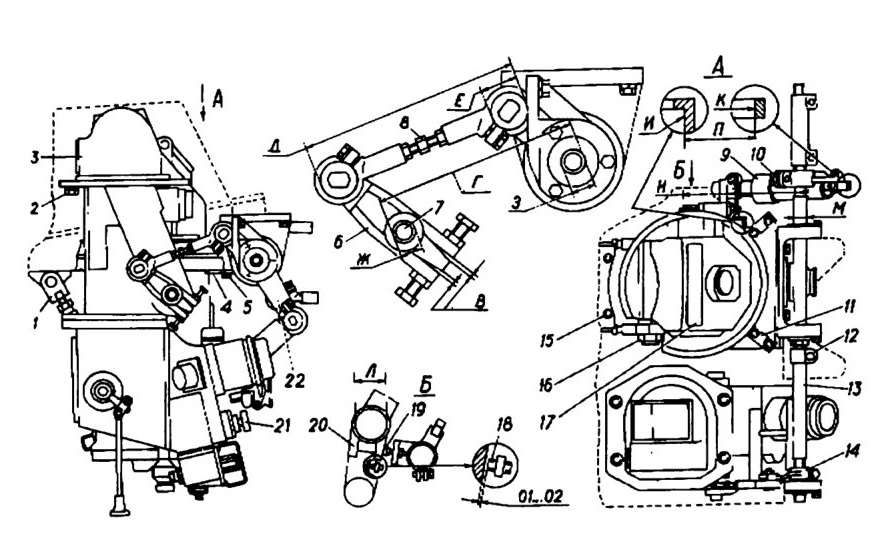

Рис. 4.19. Установка дневного и ночного прицелов:
1 — тяга крепления ночного прицела; 2 — болты крепления прицела 1ПЗ-9; 3 — прицел 1ПЗ-9; 4 — упор; 5 и 15 — болты крепления упоров; 6 — задающий рычаг прицела 1ПЗ-9; 7 — вал задающего рычага; 8 — тяга прицела 1ПЗ-9; 9 — телескопическая тяга ночного прицела; 10 — болт клеммового зажима; 11 — регулировочные прокладки; 12 — клеммовый зажим; 13 — вал; 14 — приводной рычаг 1ПЗ-9; 16 — гайка оси крепления ночного прицела; 17 — ночной прицел; 18 — упорный винт; 19 — регулировочный болт; 20 — задающий рычаг ночного прицела; 21 — маховичок штриха подвижной сетки; 22 — приводной рычаг ночного прицела

— растормозить подъемный и поворотный механизмы;

— наблюдая в ТХП, подъемным и поворотным механизмами установить ствол пушки так, чтобы перекрестие в ТХП совпало с крестом 2А72 на мишени;

— плавно, без рывков, затормозить тормоза погона и подъемного механизмов. Убедиться в том, что перекрестие в ТХП и крест на мишени совпадают;

— установить в прицеле кратность 1,2х;

— наблюдая в окуляр, повернуть задающий рычаг 6 (рис. 4.19) так, чтобы информация на мишени была в поле оптической системы прицела;

— проверить визуально расположение ракурсных колец относительно краев поля оптической системы. Нулевому положению регулировки прицела по горизонту соответствует симметричное расположение колец относительно краев поля оптической системы;

— установить в прицеле кратность 4х и вращением диоптрийного кольца добиться резкого изображения сетки и информации на мишени;

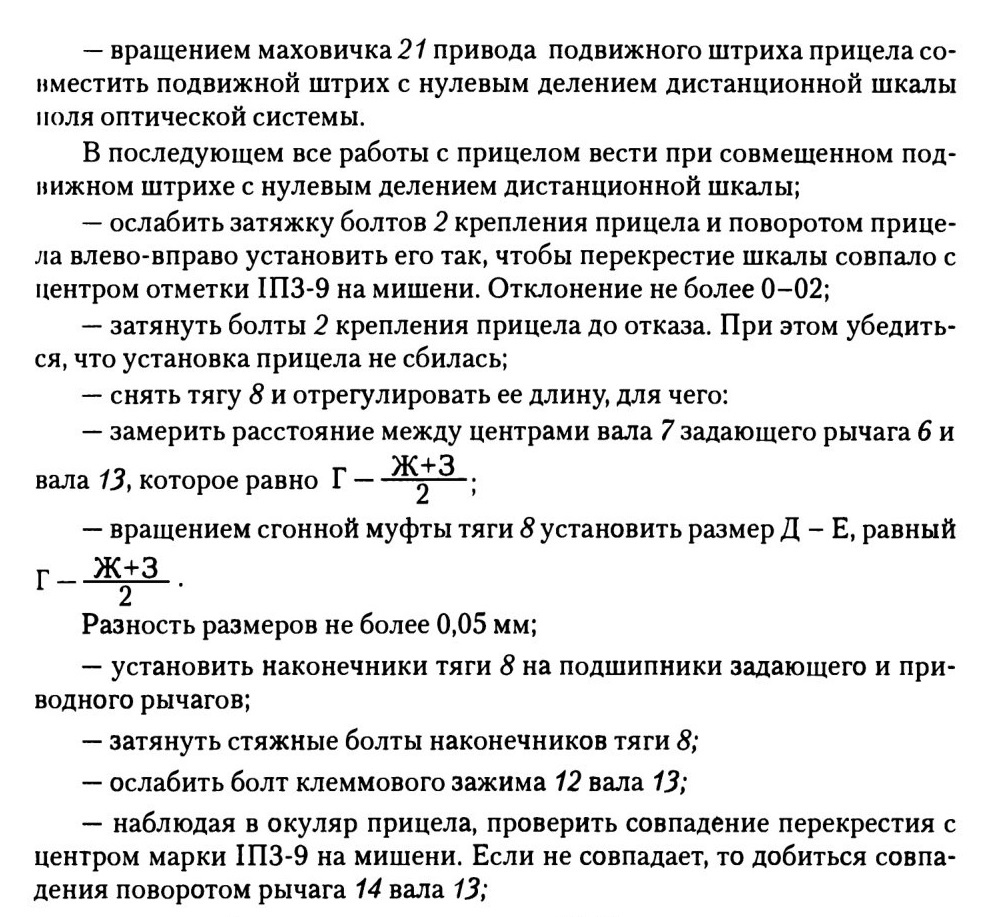

— затянуть болт клеммового зажима 12. Установка и выверка прицела 1ПЗ-9 закончена.

После установки прицела по мишени контроля проверить меткость боя пушки и пулемета стрельбой по пристрелочной мишени (см. п. 4.10.2).

После получения положительных результатов меткости боя пушки и пулемета составить новую КВМ (см. п. 4.10.3) и внести новые значения координат КВМ в формуляр машины.

Порядок проведения работ по установке и выверке ночного прицела

Установка и выверка прицела ТПНЗ-42 проводится с установленным прицелом 1ПЗ-9.

Порядок выполнения работы:

— выполнить работы по п. 4.10.1.1 в части подготовки машины и башенной установки к работе;

— смазать герметиком сферическую опорную поверхность прицела и установить его на место с помощью тяг 1 и упора 4 (рис. 4.19);

— установить уровень на площадку верхней головки прицела и тягами 1 и прокладками 11 добиться ее горизонтального положения;

— затянуть болты 5 и законтрить муфты тяг 1, не нарушая выверенного положения прицела;

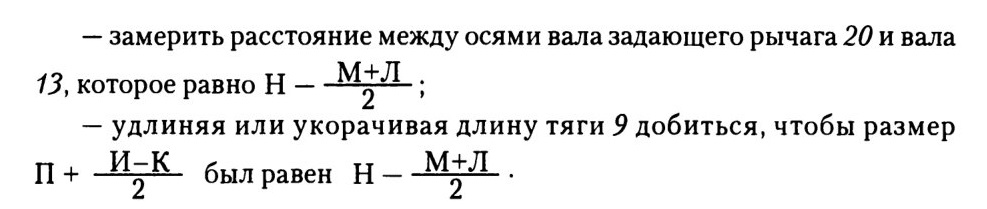

Разность размеров не более 0,05 мм;

— установить тягу 9 на место;

— затянуть болты клеммовых зажимов тяги 9;

— на расстоянии 7,5 м от среза ствола пушки установить щит с закрепленной на нем выверочной мишенью (рис. 4.18) так, чтобы линия отвеса на мишени была параллельна вертикальному штриху в прицеле 1ПЗ-9, а крест с отметкой 2А72 мишени находился примерно на высоте линии огня пушки;

— вставить в ствол пушки ТХП так, чтобы вертикальный штрих в ТХП был параллелен линии отвеса на мишени;

— растормозить подъемный и поворотный механизмы;

— наблюдая в ТХП, подъемным и поворотным механизмами установить ствол пушки так, чтобы перекрестие в ТХП совпало с крестом 2А72 на мишени;

— плавно, без рывков затормозить тормоза погона и подъемного механизмов. Убедиться в том, что перекрестие в ТХП и крест на мишени совпадают;

— наблюдая в прицел, определить, совпадает ли горизонтальный штрих с центром марки ночного прицела на мишени. Если не совпадает, то:

— ослабить болт 10 (рис. 4.19) клеммового зажима рычага 22;

— поворачивая за рычаг 22, добиться совмещения горизонтального штриха прицела с центром марки ночного прицела на мишени, не нарушая выверочного положения прицела 1ПЗ-9;

— затянуть болт 10 клеммового зажима рычага 22. Выверка прицела но вертикали завершена.

Выверку прицела по горизонтали производить согласно эксплуатационной документации на прицел, прилагаемой к машине.

Для исключения поломки механизма привода оптической системы ночного прицела отрегулировать зазор между винтом 18 и задающим рычагом 20, для чего:

— убедиться, что стопор задающего рычага ночного прицела расстопорен;

— придать установке угол возвышения, чтобы задающий рычаг 20 прицела касался винта 18]

— вывернуть болт 19 до соприкосновения с задающим рычагом 20 так, чтобы между винтом 18 и задающим рычагом 20 был зазор 0,1-0,2 мм и затянуть контргайку.

После окончательной установки прицела по мишени контроля проверить меткость боя пушки и пулемета стрельбой по пристрелочной мишени (см. п. 4.10.2).

После получения положительных результатов проверки меткости боя пушки и пулемета составить новую КВМ (см. п. 4.10.3) и внести новые значения координат КВМ в формуляр машины.

4.11.2. Выверочные работы при установке прожектора

При нарушении первоначальной установки прожектора, а также после установки нового необходимо произвести его выверку по контрольной мишени (см. рис. 4.20). Выверка заключается в необходимом согласовании светового пятна прожектора с осью канала ствола пушки.

Порядок проведения работ:

— выполнить работы по п. 4.10.1.1 в части подготовки машины, башенной установки, прицелов и вооружения к работе;

— установить на расстоянии 22-22,5 м от среза ствола пушки щит с контрольной мишенью (рис. 4.20) так, чтобы крест с отметкой «2А72» находился примерно на высоте линии огня пушки;

— отсоединить возвратную пружину привода тормоза подъемного механизма;

— вставить ТХП-1 -30-515 в канал ствола пушки до упора в буртик так, чтобы вертикальные штрихи в поле зрения ТХП были параллельны линии отвеса на мишени;

Рис. 4.20. Контрольная мишень на установку прожектора:
1 — перекрестие для прожектора; 2 — перекрестие для пушки 2А72

— растормозить тормоз погона и подъемного механизма;

— наблюдая в ТХП-1-30-515, поворотным, подъемным механизмами установить ствол пушки так, чтобы перекрестие в поле зрения ТХП совпало с крестом «2А72» на мишени;

— застопорить плавно, без рывков тормоза погона и подъемного механизма не нарушая совмещение перекрестия в ТХП и креста «2А72» на мишени;

— снять инфракрасный светофильтр с прожектора и включить прожектор;

— ослабить болты крепления прожектора и переместить прожектор так, чтобы его световое пятно на щите располагалось симметрично относительно перекрестия «Прожектор» на мишени;

— затянуть болты крепления прожектора, не сбивая его выверенного положения;

— выключить прожектор и установить на него инфракрасный светофильтр;

— установить на место возвратную пружину привода тормоза подъемного механизма.

4.11.3. Регулировка приводов дистанционного управления механизмами ручных спусков, предохранителем пушки и смены подачи питания

4.11.3.1. Регулировка приводов дистанционного управления ручным спуском пушки и пулемета

Регулировка приводов заключается в регулировке зазоров между рычагом 12 (рис. 4.11) привода спуска и рычагом спуска пушки, между рычагом механизма спуска пулемета и рычагом 6 спуска пулемета, которые должны быть 1-2 мм.

Регулировку зазоров производить в следующем порядке:

— ослабить контргайки на резьбовых втулках 35 (рис. 4.11);

— установить вышеуказанные зазоры, вворачивая или выворачивая и тулки 35. Для уменьшения зазора втулка выворачивается из гайки, для увеличения вворачивается;

— затянуть контргайки.

Грубую регулировку зазора в приводе ручного спуска пушки можно осуществлять также за счет изменения размера «Д», для чего:

— ослабить болт 2 зажима оболочки троса;

— переместить оболочку троса и затянуть болт 2 зажима.

4.11.3.2. Регулировка привода перезарядки пушки

Регулировка привода перезарядки пушки производится перемещением редуктора 16 (рис. 4.11) в пазах кронштейна 18. Цепь 14 должна иметь такое натяжение, чтобы при нажатии на одну из ее ветвей усилием 8-10 кгс размер «В» был равен 45-50 мм.

4.11.3.3. Регулировка привода управления предохранителем пушки

Для регулировки:

— установить трос 32 (рис. 4.11), соблюдая расположение ветвей (при замене троса);

— ослабить контргайку 4 (рис. 4.9);

— завернуть максимально резьбовую втулку 5;

— закрепить концы троса 32 (рис. 4.11) скобой 22 (рис. 4.9);

— установить рычаг 23 в положение, при котором совместятся отверстия «б» в кронштейне и в ролике;

— застопорить рычаг 23, установив в отверстие «б» выколотку из ЗИП пушки;

— отвернуть болт 30 (рис. 4.11);

— установить рычаг 31 с валом 29 так, чтобы рычаг предохранителя пушки находился в прорези рычага 13, и закрепить их болтом 30;

— установить рычаг предохранителя пушки в положение «ПР»;

— выбрать слабину троса, выворачивая резьбовую втулку 5 (рис. 4.9);

— зажать трос 19 гайкой 3 на рычаге 31 (рис. 4.11) и зашплинтовать ее;

— затянуть контргайку 4 (рис. 4.9).

4.11.3.4. Регулировка привода смены подачи (питания)

Для регулировки:

— установить трос 18 (рис. 4.9), соблюдая расположение ветвей (при замене троса);

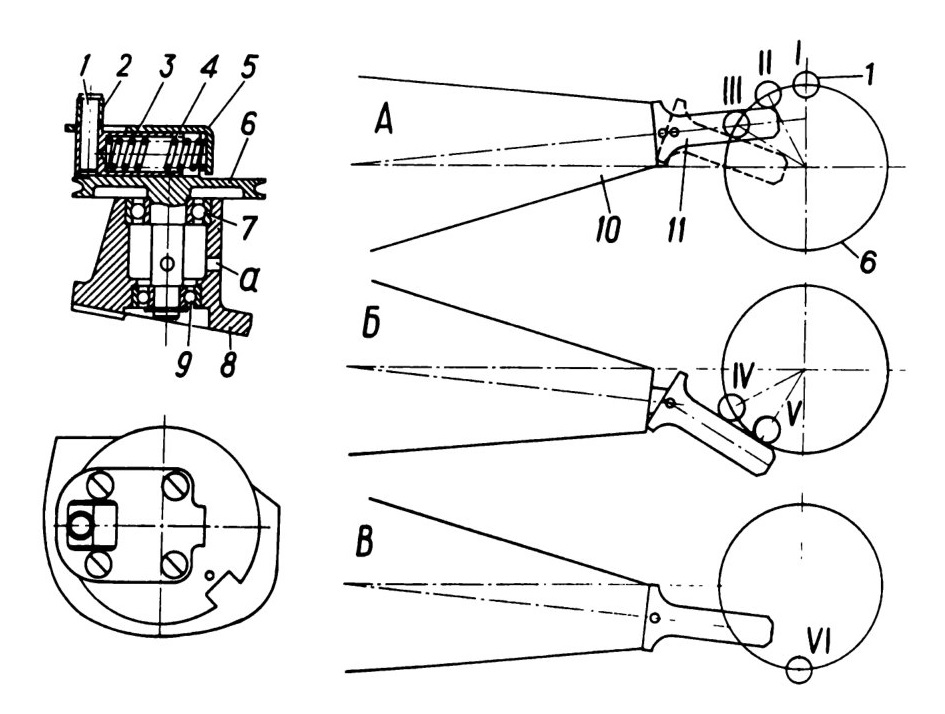

Рис. 4.21. Механизм смены подачи и схема его работы:
1 — палец; 2 — втулка; 3 — ползун; 4 — пружина; 5 — крышка; 6 — шкив; 7 и 9 — подшипники; 8 — корпус; 10 — рычаг смены подачи питания; 11 — стопор рычага смены подачи; А -нижний подвод питания; Б — промежуточное состояние; В — верхний подвод питания

— закрепить наконечники троса скобами 13 и 27;

— ослабить контргайку 35;

— завернуть до упора резьбовую втулку 37;

— установить рычаг 70 (рис. 4.21) и палец 1 механизма смены подачи и верхнее положение и застопорить вал механизма в этом положении, вста-иив в отверстие «а» корпуса 8 и вала шкива выколотку из ЗИПа пушки;

— установить рукоятку 31 (рис. 4.9) смены питания в нижнее положение;

— ослабить болты 23 (рис. 4.11) крепления кронштейна рукоятки на стойке, выбрать слабину в ветви «В» (рис. 4.9) троса 18;

— затянуть болты 23 (рис. 4.11);

— выбрать слабину в другой ветви троса, выворачивая резьбовую втулку 37 (рис. 4.9);

— затянуть контргайку 35.

Проверить регулировку привода, несколько раз переключая смену подачи.

4.11.4. Регулировка тормозного устройства подъемного механизма

Регулировка тормозного устройства подъемного механизма заключается в восстановлении зазора между педалью 6 (рис 4.22) и полом 5, который должен быть при полностью выжатой педали не менее 4 мм.

Регулировку производить следующим образом:

— снять пружину 9;

— ослабить гайки крепления кронштейна 3 ролика;

— переставить (повернуть) рычаг 10 на один шлиц по часовой стрелке на шлицах корпуса 11 стопора, перемещая при этом кронштейн 3 вдоль пазов;

— затянуть гайки крепления кронштейна 3;

— ослабить гайку 7 и установить кронштейн 8 так, чтобы расстояние В между кронштейном 8 и рычагом 70 составило 129-131 мм;

— затянуть гайку 7 и присоединить пружину 9 к рычагу 10;

— нажать до отказа на педаль 6 и проверить наличие необходимого зазора между педалью и полом;

— отпустить педаль и убедиться в полном растормаживании установки.

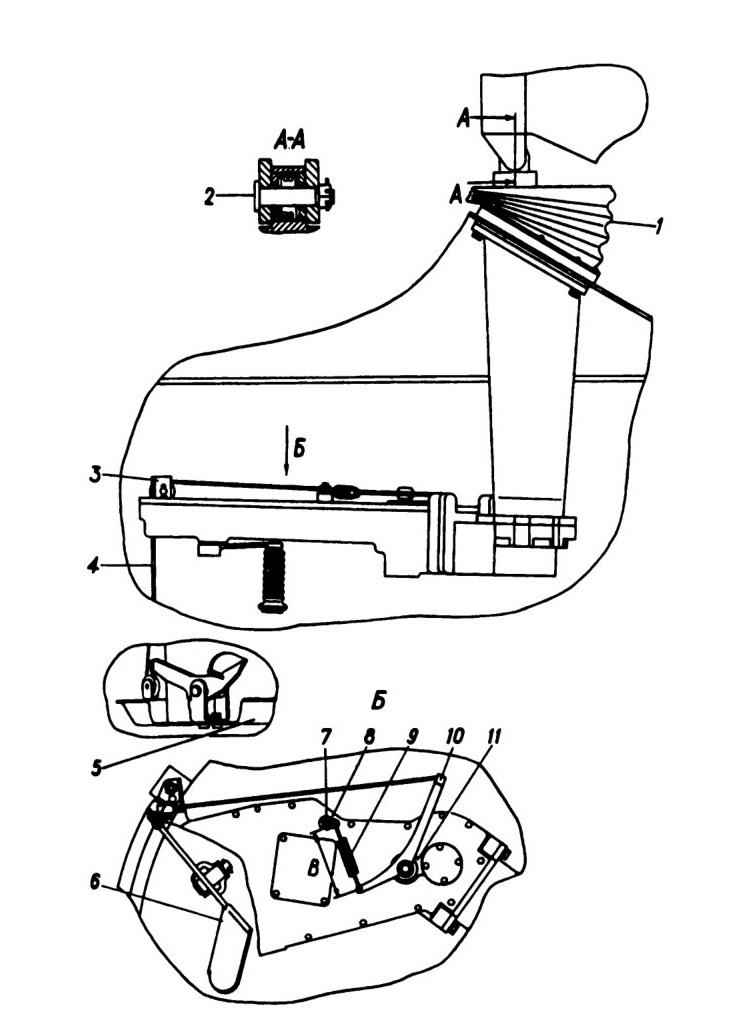

Рис. 4.22. Тормозное устройство подъемного механизма:
1 — кожух; 2 — ось; 3 — кронштейн; 4 — трос; 5 — пол; 6 — педаль; 7 — гайка; 8 — кронштейн пружины; 9 — пружина; 10 — рычаг; 11 — корпус стопора

4.12. РАЗБОРКА И СБОРКА БАШЕННОЙ УСТАНОВКИ

Разборка установки производится для осмотра, чистки, смазки и ремонта. Объем необходимой разборки определяется конкретно для каждого случая. При разборке и сборке следует пользоваться только исправным инструментом. Все окрашенные, фосфатированные и оцинкованные детали должны оберегаться от забоин, царапин и грязи.

4.12.1. Снятие и установка пушки

Для снятия пушки:

— выключить все выключатели пульта управления огнем и электроспусков на щитке башни;

— проверить, не заряжена ли пушка: если заряжена, то разрядить;

— открыть и зафиксировать верхнюю крышку люльки;

— открыть нижнюю крышку люльки;

— открыть затыльник;

— отсоединить штепсельный разъем электроспуска;

— демонтировать привод перезарядки, механизм смены подачи и упор на левой стенке люльки;

— демонтировать детали привода предохранителя и ручного спуска;

— снять стопор кожуха амортизатора пушки.

Для установки пушки:

— вставить ствольную коробку и щит люльки и закрепить ее спереди кожухом амортизатора, а сзади — двумя прижимами к опоре;

— зафиксировать стопором кожух;

— установить электропривод перезарядки, механизм смены подачи, упор, детали привода предохранителя и ручного спуска.

Операции по разборке и сборке самой пушки изложены в «Техническом описании и Инструкции по эксплуатации 2А72.00.000 ТО пушки».

4.12.2. Снятие и установка пулемета

Для снятия пулемета:

— выключить выключатель «электроспуски» на щитке башни;

— откинуть крышку корпуса люльки;

— разъединить штепсельный разъем электроспуска;

— проверить, не заряжен ли пулемет.

Если заряжен, то разрядить:

— откинуть назад планку ручного механизма спуска;

— снять рычаг механизма перезарядки и пружину перезарядки;

— повернуть защелку крепления каретки так, чтобы она вышла из зацепления с проушиной основания каретки и опустить кожух каретки. При этом зуб стержня амортизатора выйдет из отверстия каретки;

— подвинуть пулемет назад до выхода направляющих каретки из пазов основания каретки;

— снять пулемет с кареткой;

— вынуть оси и отделить каретку от пулемета;

— вставить оси в каретку;

— установить каретку на место;

— поднять вверх кожух каретки и зафиксировать его защелкой;

— закрыть крышку корпуса люльки.

Для установки пулемета:

— откинуть крышку корпуса люльки;

— откинуть механизм спуска;

— открыть защелку и опустить вниз кожух каретки;

— снять каретку;

— вынуть оси крепления пулемета из каретки;

— закрепить пулемет в каретке;

— поставить каретку с пулеметом в основание каретки (предохранитель пулемета должен находиться в положении «Огонь»);

— поднять кожух каретки вверх и зафиксировать защелкой;

— соединить штепсельный разъем электроспуска;

— поставить затвор пулемета на боевой взвод;

— установить на место планку механизма спуска;

— закрепить рычаг механизма перезарядки и установить возвратную пружину;

— включить выключатель «электроспуск» на щитке башни;

— нажать на кнопку электроспуска. При этом должен сработать электроспуск пулемета;

— закрепить крышку корпуса люльки.

4.12.3. Снятие и установка прицела 1ПЗ-9

Для снятия прицела 1ПЗ-9:

— снять тягу 8 (рис. 4.19), предварительно ослабив болты клеммовых зажимов;

— разъединить штепсельный разъем прицела;

— отвернуть четыре гайки крепления рамки стеклоочистителя;

— придерживая прицел, отвернуть четыре болта 2 крепления прицела;

— снять прицел;

— очистить фланец прицела и привалочную поверхность гнезда от остатков герметика.

Для установки прицела 1ПЗ-9:

— смазать фланец прицела и привалочную поверхность гнезда смазкой АМС-3 или другой герметизирующей пастой;

— установить прицел в гнездо;

— закрепить прицел в гнезде болтами;

— закрепить гайками рамку стеклоочистителя;

— надеть тягу 8 и закрепить ее болтами клеммовых зажимов;

— соединить штепсельный разъем прицела.

4.12.4. Снятие и установка ночного прицела

Для снятия ночного прицела:

— демонтировать корпус цепной передачи подъемного механизма, отвернув гайки крепления редуктора;

— снять тягу 9 (рис. 4.19), предварительно ослабив болты 10 клеммовых зажимов рычага;

— разъединить штепсельный разъем прицела;

— отвернуть четыре болта 5 и 15 крепления заднего упора 4;

— отвернуть гайку 16 крепления оси прицела;

— ослабить муфты тяг 1 крепления прицела;

— придерживая прицел, выбить ось крепления прицела;

— снять прицел;

— очистить сферическую поверхность корпуса прицела и привалоч-ную поверхность гнезда от герметизирующей пасты.

Для установки ночного прицела:

— смазать сферическую поверхность корпуса прицела и привалочную поверхность гнезда смазкой АМС-3 или другой герметизирующей пастой;

— установить прицел в гнездо и, придерживая его, вставить ось крепления в проушины муфт и корпус прицела;

— подтянуть муфты тяг 1 крепления прицела;

— закрепить ось крепления прицела гайкой 16;

— установить упор 4 крепления прицела, затянув четыре болта 5 и 15;

— подсоединить штепсельный разъем прицела;

— подсоединить тягу 9;

— установить корпус цепной передачи подъемного механизма;

— отрегулировать тормозное устройство подъемного механизма (см. п. 4.11.4).

После установки прицелов произвести согласование их оптических осей с осями каналов стволов пушки и пулемета по КВМ. Выверку ночного прицела производить после выверки дневного прицела. Порядок выверки прицелов изложен в эксплуатационной документации на них, прикладываемой к машине.

4.13. УХОД ЗА БАШЕННОЙ УСТАНОВКОЙ

При эксплуатации башенной установки необходимо соблюдать следующие указания:

— содержать все механизмы и приборы в чистоте и исправности. Окрашенные места протирать сухой ветошью, фосфатированные наружные детали смазывать топким слоем смазки, при этом следить, чтобы смазка не попала на контактное кольцо; при попадании — удалить;

— после каждой стрельбы производить чистку и смазку пушки, пулемета и пусковых установок системы 902В;

— шарики погона, внутренние части поворотного и подъемного механизмов, а также подшипники цапфы и механизма связи смазывать в соответствии с картой смазки.

Зубчатый венец погона и открытый венец ведомой шестерни поворотного механизма смазывать не следует, так как оседающие на масле пыль и песок вызовут преждевременный износ трущихся поверхностей зубьев шестерен;

— предохранять от ударов механизмы и детали установки, особенно тракты боепитания, магазины, лотки, ограждение погона, так как прогибы, забоины и другие повреждения деталей приведут к задержкам при стрельбе или нарушению герметичности установки;

— следить за правильностью выверки пушки, пулемета и прицелов по КВМ;

— строго соблюдать правила хранения и осмотра, разборки и сборки, очистки и подготовки пушки, лент и патронов к стрельбе;

— оберегать части и механизмы пушки и детали тракта питания от загрязнения и ударов;

— во время перерывов в стрельбе периодически проверять состояние частей и механизмов пушки, удалять с них грязь и загустевшую смазку, приподнятости металла и заусеницы, смазывать трущиеся части;

— при задержке в стрельбе необходимо немедленно, не открывая лючков, производить электромеханическую или ручную перезарядку. Если задержка не устранена перезарядкой, меры по ее устранению принимать только после полного охлаждения ствола и разряжания пушки;

— запрещается открывать лючки люльки и крышку левой опоры до полного охлаждения ствола в случае нахождения патрона в канале ствола или когда характер задержки не ясен;

— заносить в формуляр машины количество выстрелов, сделанных из установки, пробег машины в километрах, данные о ремонте или замене деталей и узлов установки.

содержание .. 1 2 3 4 ..
