LuftMeer ТЕХНИЧЕСКИЙ КАТАЛОГ КЛИМАТИЧЕСКОЙ ТЕХНИКИ (СЕРИЯ BUDGET v2.5)

D. Датчики

Датчики давления

8.6.3. Датчики давления

DP.R. Датчик перепада давления

Назначение

Датчик перепада давления предназначен для определения дифференциального давления

неагрессивных газов с целью индикации загрязнения воздушного фильтра, подтверждения

работы вентилятора или контроля обмерзания рекуператора путем преобразования диффе-

ренциального давления газа в дискретный сигнал.

Характеристики

◼

Рабочая температура: от -20°С до +60°С.

◼

Температура хранения: от -40°С до +85°С.

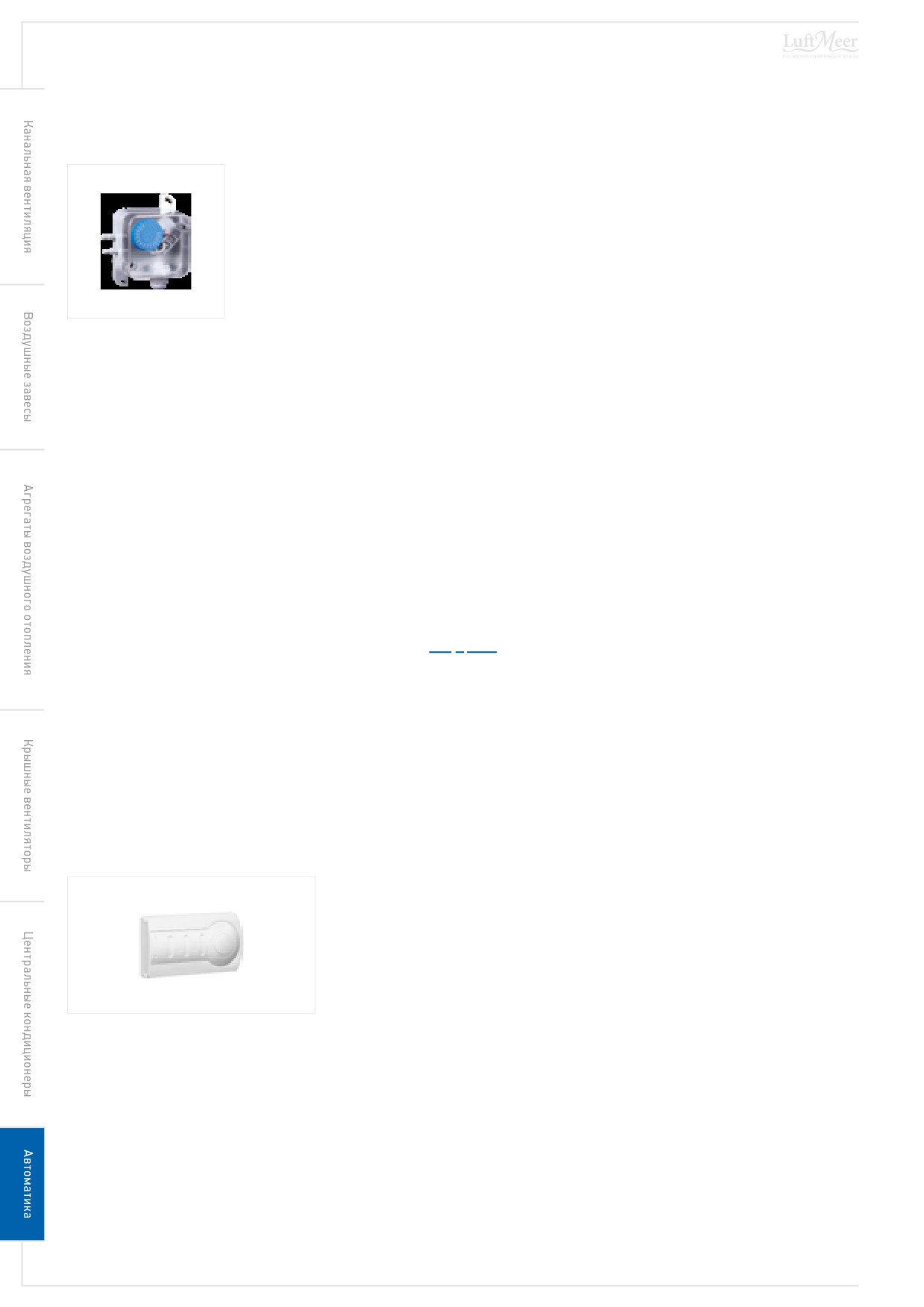

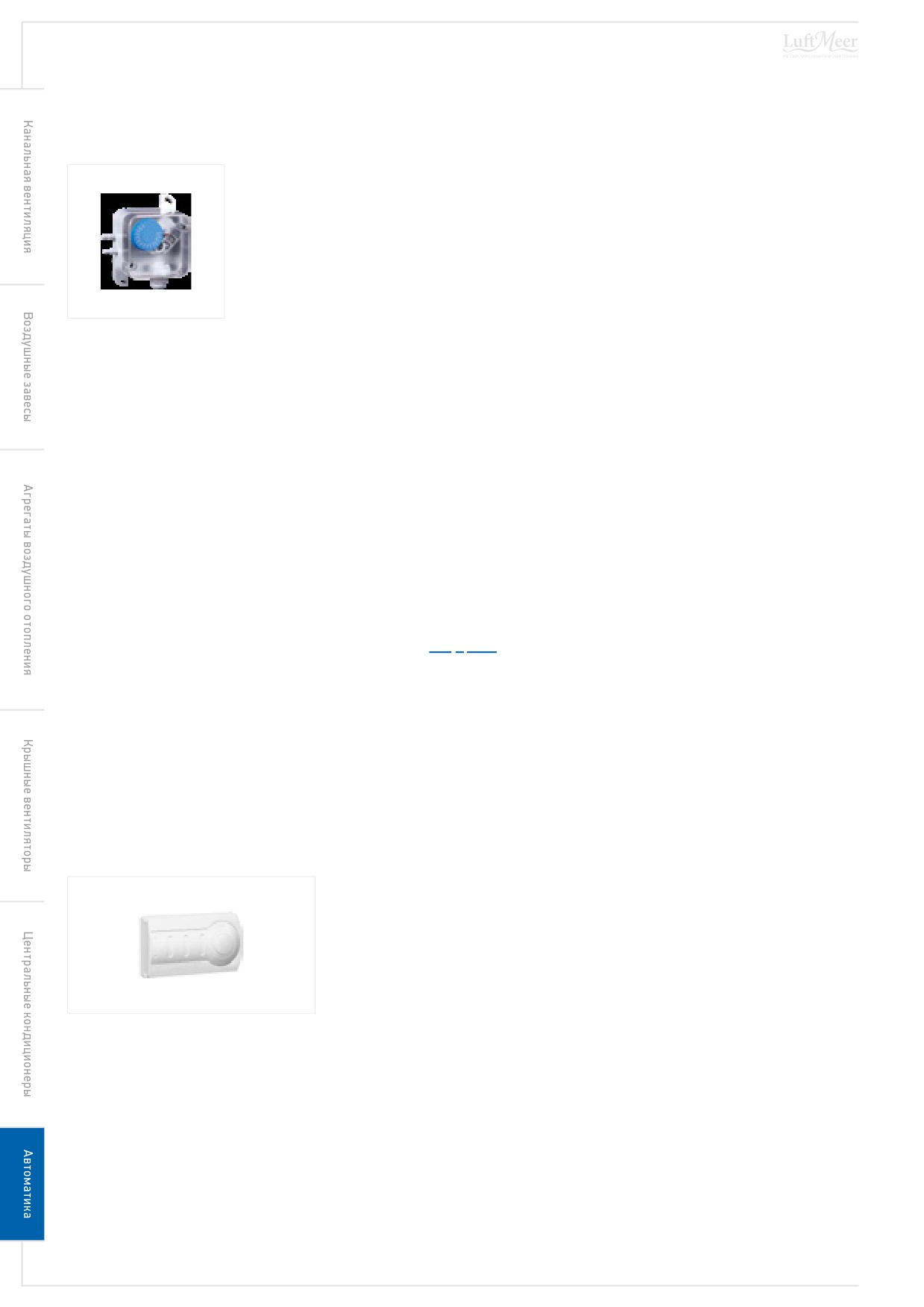

Рис. 85. Датчик /DP.R

◼

Максимальное давление в системе: 50 кПа.

◼

Присоединение: зажимы для гибких проводов с сече-

◼

Точность датчика в верхнем диапазоне:

нием 2,5 мм².

◼

DP.R — 500±30 Па;

◼

Диапазон измеряемого давления:

◼

DP.R.1500 — 1500±50 Па.

◼

DP.R — 30…500 Па;

◼

Максимальный ток резистивной нагрузки на выходной

◼

DP.R.1500 — 100…1500 Па.

перекидной контакт при 230В: 3А.

◼

Точность датчика в нижнем диапазоне:

◼

Максимальный ток индуктивной нагрузки на выходной

◼

DP.R — 30±5 Па;

перекидной контакт при 230В: 2А.

◼

Максимальная длина подключаемой трубки: 1500 мм.

DP.R.1500 — 100±10 Па.

◼

Габаритные размеры: 73 х 105 х 63 мм.

◼

Вес: 150 г.

◼

Класс защиты: IP54.

Формирование имени

/DP.R.1500

D — датчик;

P — измеряемая величина (А — температура воздуха; W — температура воды; P — давление; H — влажность).

R — характеристика датчика (P — Pt1000; Z — NTC10K; R — реле).

Верхний предел измеряемой величины: пусто — 500 Па; 1500 — 1500 Па.

Пример: /DP.R.1500 — реле давления с верхним пределом измеряемой величины 1500 Па.

8.6.4. Датчики влажности

DH.RA. Датчик влажности комнатный

Назначение

Комнатный датчик предназначен для измерения относительной влажности воз-

духа. Применяется в жилых, торговых, производственных помещениях в усло-

виях небольшого загрязнения воздуха: в офисах и компьютерных залах, про-

довольственных складах, медицинских учреждениях, бассейнах, теплицах, на

текстильных и бумажных производствах, в типографиях и т. д.

Комнатный преобразователь влажности предназначен для измерения относи-

тельной влажности в помещениях с последующим преобразованием в сигнал

Рис. 84. Датчик влажности /DH.RA

0-10В.

Характеристики:

◼

Диапазон измерения 0…100%

◼

Рабочая температура от -5°С до +50°С

◼

Выход 0-10 В

◼

Рабочая влажность 10…90% (без конденсации)

◼

Точность измерения ±3% (при 20°С)

◼

Температура хранения от -20°С до +70°С

◼

Напряжение питания =24…35 В или ~24 В

◼

Корпус — пластик

◼

Датчик влажности — емкостной

◼

Размеры корпуса: 144 х 82 х 34 мм

◼

Собственное потребление <1 Вт

◼

Степень защиты IP30, класс II

◼

Электрические соединения — винтовые клеммы макс.

◼

Нагрузка RL>1000 Ом

0,75 мм²

◼

Вес (макс.) 180 г

Любое использование материалов

150

допускается только с письменного разрешения правообладателя

D. Датчики

Датчики давления

DH.CA. Датчик влажности канальный

Назначение

Канальный датчик предназначен для измерения относительной влажности воз-

духа. Применяется в жилых, торговых, производственных помещениях в усло-

виях небольшого загрязнения воздуха: в офисах и компьютерных залах, про-

довольственных складах, медицинских учреждениях, бассейнах, теплицах, на

текстильных и бумажных производствах, в типографиях и т. д.

Канальный преобразователь влажности предназначен для измерения относи-

тельной влажности в каналах систем вентиляции и кондиционирования с после-

Рис. 87

Датчик влажности /DH.CA

дующим преобразованием в сигнал 0-10В.

Характеристики:

◼

Диапазон измерения 0…100%

◼

Рабочая температура от -5°С до +50°С

◼

Выход 0-10 В

◼

Рабочая влажность 10…90% (без конденсации)

◼

Точность измерения ±3% (при 20°С)

◼

Температура хранения от -20°С до +70°С

◼

Напряжение питания =24…35 В или ~24 В

◼

Корпус — пластик

◼

Датчик влажности — емкостной

◼

Размеры корпуса: 75 х 75 х 36 мм

◼

Собственное потребление <1 Вт

◼

Степень защиты IP65, класс III

◼

Электрические соединения — винтовые клеммы макс.

◼

Нагрузка RL>1000 Ом

0,75 мм²

◼

Вес (макс.) 300 г

DH.RD. Датчик влажности комнатный

Назначение

Комнатный датчик предназначен для контроля процесса увлажнения или осу-

шения воздуха. Гигростат позволяет контролировать необходимое значение от-

носительной влажности в помещении. Применяется в жилых, торговых, произ-

водственных помещениях в условиях небольшого загрязнения воздуха: в офисах

и компьютерных залах, продовольственных складах, медицинских учреждени-

ях, бассейнах, теплицах, на текстильных и бумажных производствах, в типогра-

фиях и т. д.

Корпус выполнен из высокопрочного водозащищенного пластика. Гигростат при

понижении или повышении относительной влажности воздуха относительно за-

данной может размыкать или замыкать контакты (алгоритм работы выбирается

при подключении). Данный прибор запрещается устанавливать в агрессивных

Рис. 86. Датчик влажности /DH.RD

средах и подвергать его прямому контакту с водой.

Характеристики

◼

Диапазон регулирования влажности — от 35% до 100%.

◼

Темп. коэффициент — -0,2%/К при 20°С.

◼

Гистерезис — 4%.

◼

Макс. скорость воздуха — 15 м/с.

◼

Чувствительный элемент — несколько синтетических

◼

Корпус — АБС-пластик.

тканевых полосок.

◼

Степень защиты — IP 20, класс II.

◼

Контакты — пылезащищенные с перекидными контак-

◼

Трубка — никелированная латунная с перфорацией,

тами.

220 мм.

◼

Релейный выход — 15(8) А, 24…250 В~.

◼

Размеры корпуса — 115 х 70 х 35 мм.

◼

Рабочая температура — от 0°С до +60°С при влажности

◼

Вес — 130 г.

<95% (без конденсации).

◼

Температура хранения — от -20°С до +70°С при влаж-

ности <95%.

В связи с непрерывной работой над качественным улучшением своей продукции

завод-производитель оставляет за собой право вносить изменения без предварительного уведомления

151

D. Датчики

Прочие датчики

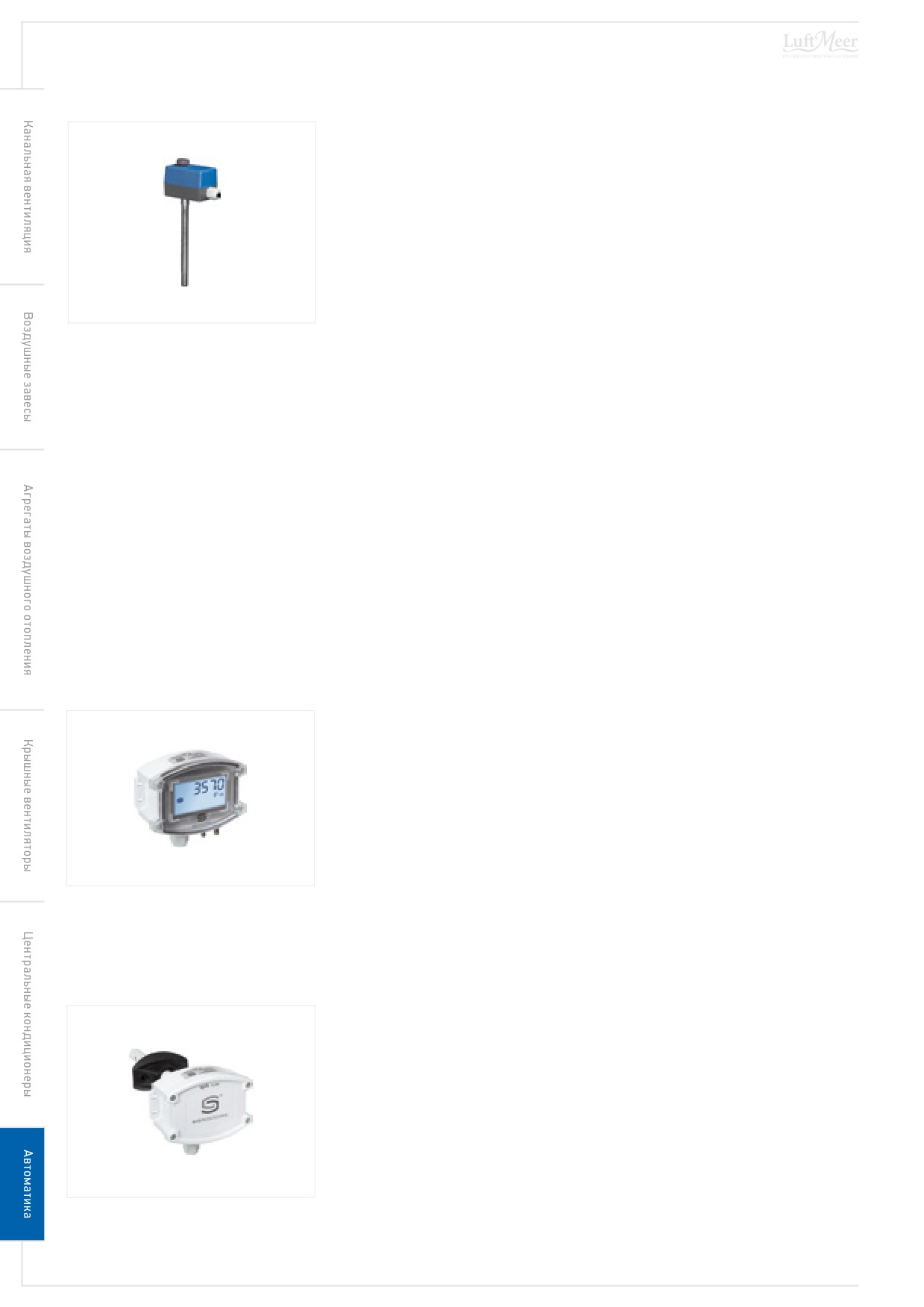

DH.CD. Датчик влажности канальный

Назначение

Канальный датчик предназначен для контроля процесса увлажнения или осу-

шения воздуха. Гигростат позволяет контролировать необходимое значение от-

носительной влажности в канале. Применяется в жилых, торговых, производ-

ственных помещениях в условиях небольшого загрязнения воздуха: в офисах и

компьютерных залах, продовольственных складах, медицинских учреждениях,

бассейнах, теплицах, на текстильных и бумажных производствах, в типографиях

и т. д.

Корпус выполнен из высокопрочного водозащищенного пластика. Гигростат при

понижении или повышении относительной влажности воздуха относительно за-

данной может размыкать или замыкать контакты (алгоритм работы выбирается

при подключении). Данный прибор запрещается устанавливать в агрессивных

Рис. 88. Датчик влажности /DH.СD

средах и подвергать его прямому контакту с водой.

Характеристики

◼

Диапазон регулирования влажности — от 30% до

◼

Температура хранения — от -20°С до +70°С при влаж-

100%.

ности <95%.

◼

Гистерезис — 5%.

◼

Темп. коэффициент — -0,2%/К при 20°С.

◼

Чувствительный элемент — несколько синтетических

◼

Макс. скорость воздуха — 8 м/с.

тканевых полосок.

◼

Корпус — АБС-пластик.

◼

Контакты — пылезащищенные с перекидными контак-

◼

Степень защиты — IP 65, класс I.

тами.

◼

Трубка — никелированная латунная с перфорацией,

◼

Релейный выход — 15(8) А, 24…250 В~.

220 мм.

◼

Рабочая температура — от +10°С до +65°С при влаж-

◼

Размеры корпуса — 108 х 70 х 72 мм.

ности <95% (без конденсации).

◼

Вес — 480 г.

8.6.5. Прочие датчики

7111-0050-200. Датчик давления

Назначение

Датчик для систем отопления, вентиляции и кондиционирования воздуха, имеет

8 переключаемых измерительных диапазонов и служит для измерения избыточ-

ного давления, разрежения и разности давлений воздуха, преобразуя измеряе-

мую величину в аналоговый выходной сигнал.

Характеристики

◼

Производитель: S+S;

◼

Сигнал: 0..10В или 4..20мА;

◼

Напряжение питания: 24 AC/DC;

◼

Точность измерения: +/- 1,5%

Рис. 89. Датчик давления 7111-0050-200

◼

Степень защиты корпуса: IP65.

KCO2-SD-U-TYR2. Датчик концентрации СО₂ канальный

Назначение

Канальный датчик концентрации СО₂ предназначен для измерения содержания

углекислого газа и не нуждается в техническом обслуживании. Сигнал измере-

ния преобразуется в стандартный сигнал 0-10В. Содержание углекислого газа в

воздухе также определяется с помощью оптического недисперсионного инфра-

красного анализатора (NDIR).

Характеристики

◼

Производитель: S+S;

◼

Сигнал: 0..10В;

◼

Напряжение питания: 24 AC/DC;

◼

Точность измерения: +/- 1,5%;

Рис. 90. Датчик концентрации СО₂

канальный KCO2-SD-U-TYR2

◼

Степень защиты корпуса: IP65.

Любое использование материалов

152

допускается только с письменного разрешения правообладателя

D. Датчики

Прочие датчики

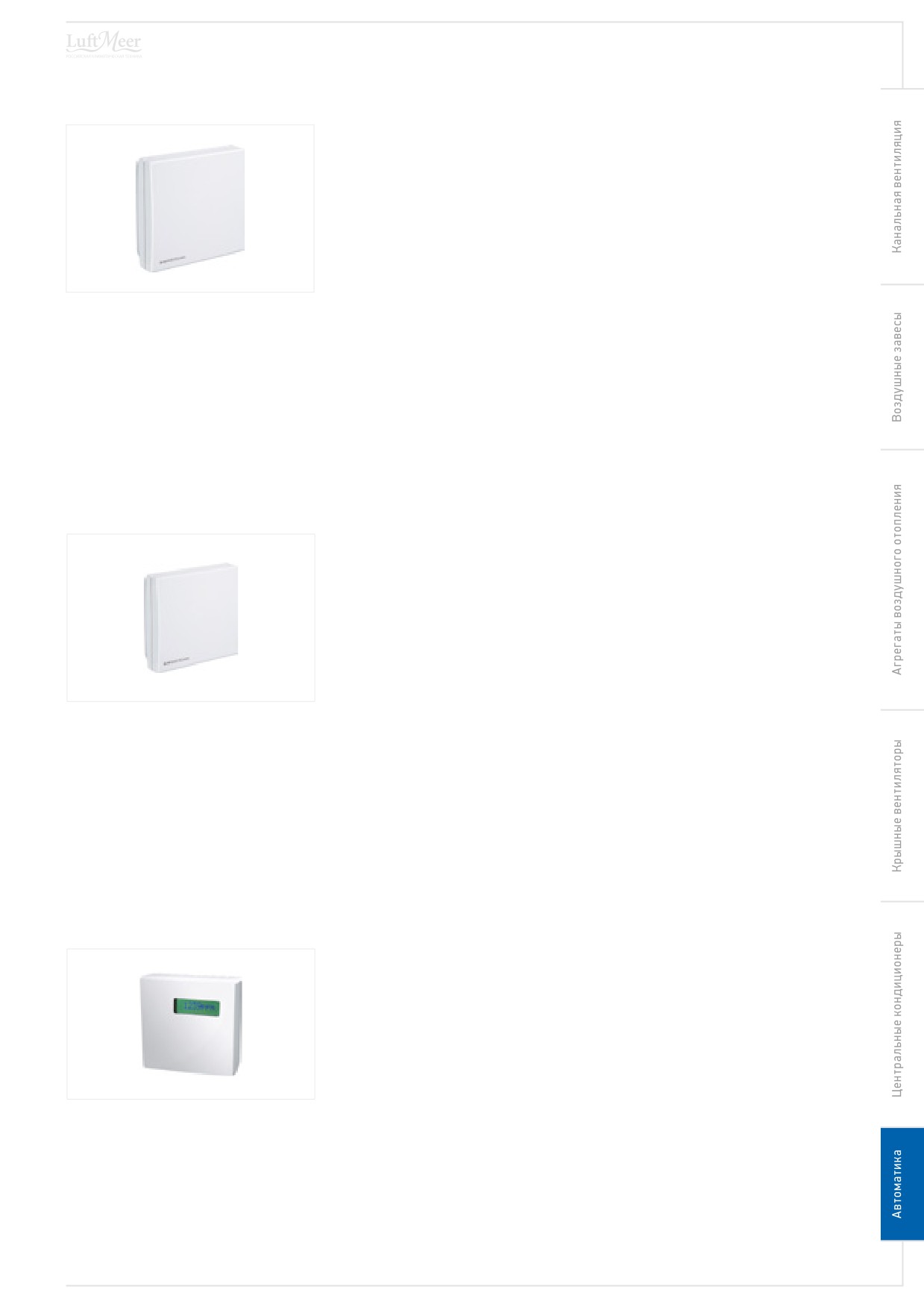

RCO2. Датчик концентрации СО₂ комнатный

Назначение

Комнатный датчик концентрации СО₂ предназначен для измерения содержания

углекислого газа и не нуждается в техническом обслуживании. Сигнал измере-

ния преобразуется в стандартный сигнал 0-10В. Содержание углекислого газа в

воздухе также определяется с помощью оптического недисперсионного инфра-

красного анализатора (NDIR).

Рис. 93. Датчик концентрации СО₂

комнатный RCO2

Характеристики

◼

Производитель: S+S;

◼

Точность измерения: +/- 1,0%;

◼

Сигнал: 0..10В;

◼

Степень защиты корпуса: IP30.

◼

Напряжение питания: 24 AC/DC;

RLQ-W. Датчик качества воздуха комнатный

Назначение

Комнатный датчик качества воздуха предназначен для измерения качества и

чистоты воздуха, основанного на использовании анализатора смешанного газа ⁄

VOC-датчика. Сигнал измерения преобразуется в стандартный сигнал 0-10В или

релейный (перекидной) контакт.

Применяется для анализа качества воздуха в офисных помещениях, отелях, по-

мещениях для собраний и конференций, жилых, торговых помещениях, столовых

и пр.

Рис. 92. Датчик качества воздуха

комнатный RLQ-W

Характеристики

◼

Производитель: S+S;

◼

Точность измерения: +/- 20%;

◼

Сигнал: 0..10В или 4..20 мА, беспотенциальный контакт;

◼

Степень защиты корпуса: IP30.

◼

Напряжение питания: 24 AC/DC;

CO-R/A. Датчик концентрации СО канальный

Назначение

Датчик концентрации СО для внутренних помещений CO-R/A измеряет концен-

трацию угарного газа в окружающем воздухе в диапазоне от 0 до 1000 миллион-

ных долей с помощью электрохимического сенсора. Сигнал измерения преобра-

зуется в стандартный аналоговый сигнал. Датчик имеет 3 различных диапазона

измерения, переключаемых при необходимости с помощью DIP-переключателя.

Рис. 91. Датчик концентрации СО

канальный CO-R/A

Характеристики

◼

Производитель: Fuehler;

◼

Точность измерения: +/- 1%;

◼

Сигнал: 0..10В или 4..20 мА, беспотенциальный контакт;

◼

Степень защиты корпуса: IP30.

◼

Напряжение питания: 24 AC/DC;

В связи с непрерывной работой над качественным улучшением своей продукции

завод-производитель оставляет за собой право вносить изменения без предварительного уведомления

153

D. Датчики

Концевые выключатели

8.6.6. Концевые выключатели

DM.VK. Концевой выключатель

Назначение

Выключатель концевой предназначен для коммутации электрических цепей

управления переменного тока напряжением до 660В частотой 50 Гц и постоян-

ного тока напряжением до 440В под воздействием управляющих упоров в опре-

деленных точках пути контролируемого объекта.

Корпус выполнен из силумина — материала, обладающего высокой устойчиво-

стью к коррозии во влажной атмосфере, большой прочностью и износоустойчи-

востью. Контактная группа выполнена из электротехнической меди с гальвани-

ческим покрытием.

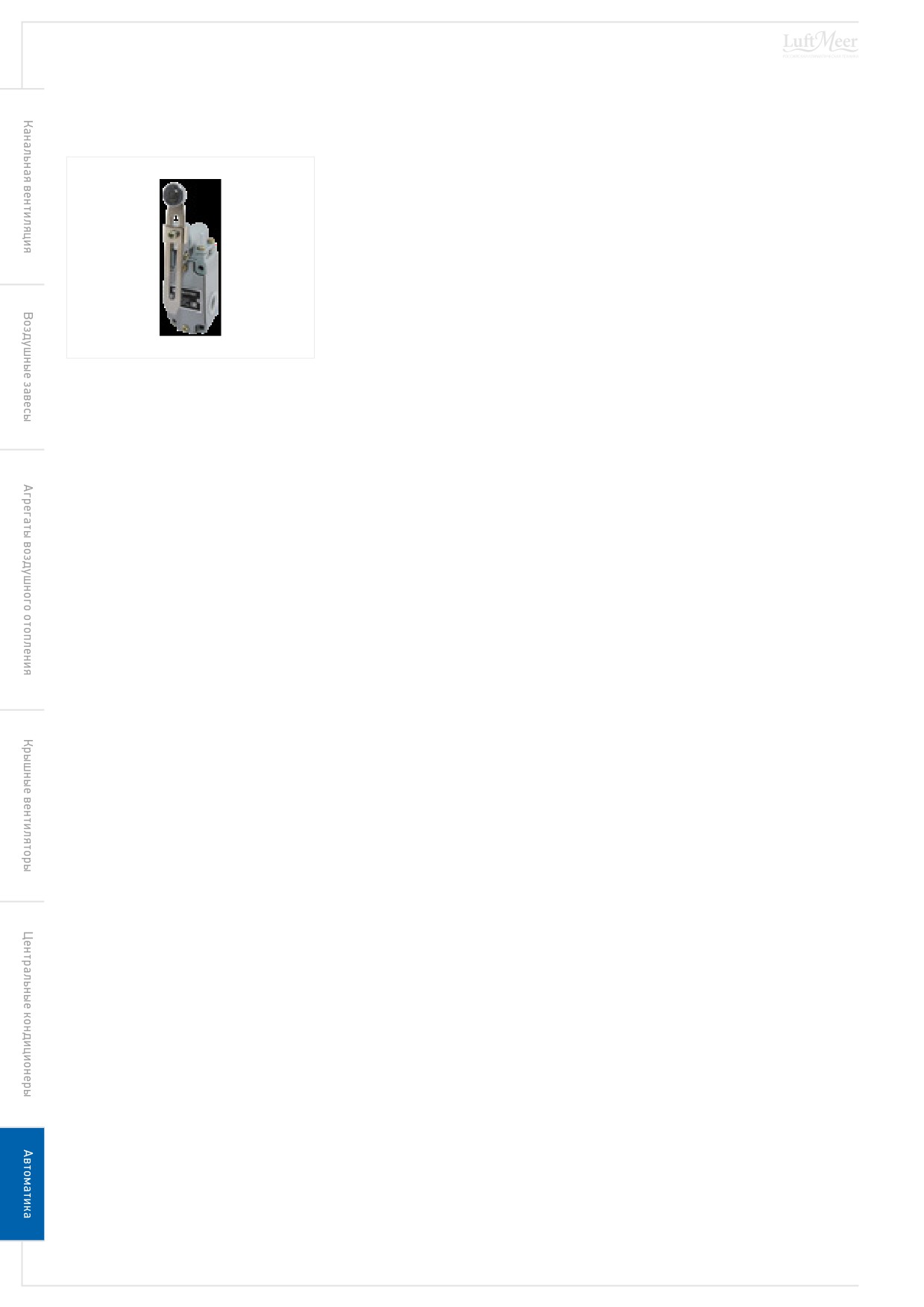

Рис. 94. Концевой выключатель

/DM.VK

Характеристики

◼

Рабочая температура, °С:

◼

тип привода — толкатель, толкатель с роликом — от -10 до +70;

◼

тип привода — рычаг с роликом, рычаг с роликом, регулируемый по длине — от -40 до +70.

◼

Степень защиты — IP54.

◼

Рабочее напряжение:

◼

переменное с частотой тока 50 и 60 Гц, В — до 660;

◼

постоянное, В — до 440.

◼

Номинальный ток выключателей (переменный и постоянный), А — 10.

◼

Механическая износоустойчивость, млн циклов:

◼

для выключателей полумгновенного действия — 6;

◼

для выключателей прямого действия — 10.

◼

Коммутационная износостойкость, млн циклов:

◼

для выключателей полумгновенного действия — 1 (AC), 2 (DC);

◼

для выключателей прямого действия — 1,6 (AC), 3 (DC).

◼

Усилие прямого срабатывания не более, Н — 30.

◼

Контактная группа — NO+NC (1з+1р).

Любое использование материалов

154

допускается только с письменного разрешения правообладателя

Узлы обвязки

MUB. Смесительные узлы

8.7. Узлы обвязки

8.7.1. MUB. Смесительные узлы

Назначение

Узел смесительный MUB применяется для управления нагревом

воздуха в водяном нагревателе (калорифере) и обеспечения:

◼

характеристики управления нагревом, по возможности при-

ближенной к линейной;

◼

безопасной эксплуатации нагревателя;

◼

совместной работы контура нагревателя с другими потреби-

телями в сети.

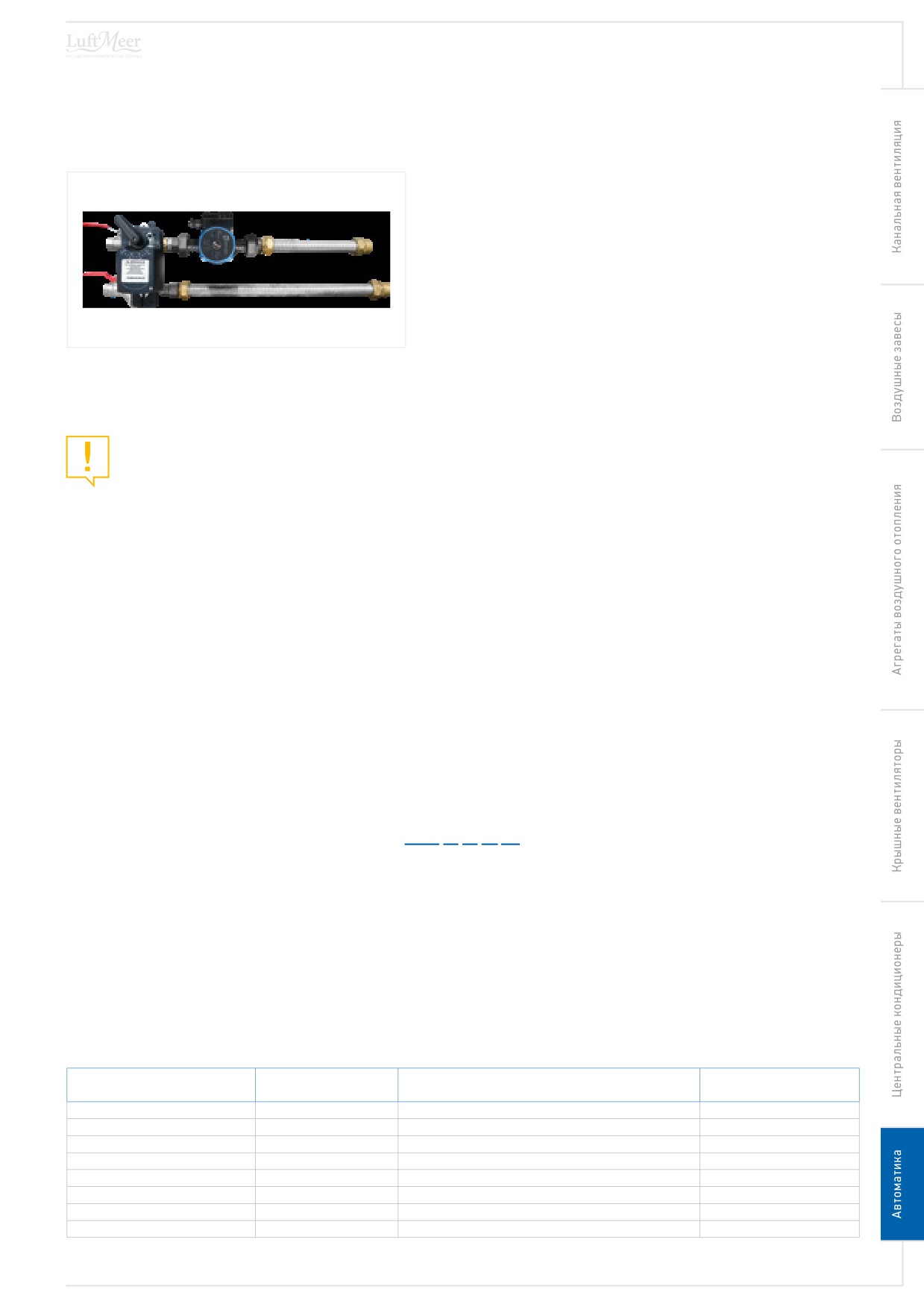

Рис. 95. Смесительный узел /MUB

Теплоноситель (вода или антифриз), протекающий через смесительный узел, не должен содержать твердых примесей

и агрессивных химических веществ, способствующих коррозии или химическому разложению материалов, из которых

изготовлены элементы узла.

Стандартные рабочие температуры теплоносителя не более 130°С. При теплоносителе на обратной воде с температурой

не более +110°С.

Конструкция

В основе конструкции смесительного узла:

◼

циркуляционный насос (служит для преодоления сопротивления теплообменника и компонентов самого узла регули-

рования);

◼

шаровой трехходовой регулирующий клапан с сервоприводом (управляется по сигналу 0...10 В; питание 24 В; рабочая

среда — холодная / горячая вода или водогликолевый раствор до 50%; температура теплоносителя -10...+110°С, по-

требляемая мощность — до 6 Вт, IP42).

Узлы регулирования калориферов предназначены для плавного изменения мощности водяных калориферов и защиты от

разморозки.

Формирование имени

/MUB.08.06.CP.TM

Смесительный узел обратной конфигурации (насос и трехходовой клапан расположены на обратном теплопроводе).

Максимальный (при расходе 0 м³/ч) напор насоса, м.

Kvs трехходового клапана, м³/ч.

Наличие гофрированных патрубков.

Наличие термоманометров.

Технические характеристики

Табл. 88. Технические характеристики смесительных узлов /MUB

Подсоединение к

Смесительный узел

Насос

Клапан с приводом для исполнения _.010

магистрали

/MUB.04.02._

/P.1R.04

/VR.002L/A.010.N.04L/VZ.0L

1/2”

/MUB.04.04._

/P.1R.04

/VR.004L/A.010.N.04L/VZ.0L

3/4 ”

/MUB.06.04._

/P.1R.06

/VR.004L/A.010.N.04L/VZ.0L

3/4”

/MUB.06.06._

/P.1R.06

/VR.006L/A.010.N.04L/VZ.0L

3/4”

/MUB.08.06._

/P.1R.08

/VR.006L/A.010.N.04L/VZ.0L

3/4”

/MUB.08.10._

/P.1R.08

/VR.010L/A.010.N.04L/VZ.0L

1”

/MUB.12.10._

/P.1R.12

/VR.010L/A.010.N.04L/VZ.0L

1”

/MUB.12.16._

/P.1R.12

/VR.016L/A.010.N.04L/VZ.0L

1”

В связи с непрерывной работой над качественным улучшением своей продукции

завод-производитель оставляет за собой право вносить изменения без предварительного уведомления

155

Узлы обвязки

Концевые выключатели

Табл. 89. Габаритно-весовые характеристики смесительных узлов /MUB

Смесительный узел

Размеры, см

Вес, кг

Смесительный узел

Размеры, см

Вес, кг

MUB.04.02

45,5 х 25

5,3

MUB.04.02.CP.TM

81,2 х 29

11,2

MUB.04.04

46 х 24

5,9

MUB.04.04.CP.TM

82 х 29,5

11,8

MUB.06.04

46х24

5,9

MUB.06.04.CP.TM

82 х 29,5

11,7

MUB.06.06

46 х 24

5,9

MUB.06.06.CP.TM

82 х 29,5

11,8

MUB.08.06

56,5 х 29

8,1

MUB.08.06.CP.TM

94 х 29

13,9

MUB.08.10

56,5 х 29

9,6

MUB.08.10.CP.TM

94 х 29

15,4

MUB.08.16

56,5 х 29

9,5

MUB.08.16.CP.TM

94 х 29

15,2

MUB.12.10

61,5 х 30

10,6

MUB.12.10.CP.TM

94 х 30

16,5

MUB.12.16

61,5 х 30

10,6

MUB.12.16.CP.TM

94 х 30

16,7

MUB.04.02.CP

75 х 25

9,8

MUB.04.02.TM

51,5 х 29

6,6

MUB.04.04.CP

75,5 х 24

10,4

MUB.04.04.TM

52,5 х 24

7,3

MUB.06.04.CP

75,5 х 24

10,4

MUB.06.04.TM

52,5 х 24

7,3

MUB.06.06.CP

75,5 х 24

10,4

MUB.06.06.TM

52,5 х 24

7,3

MUB.08.06.CP

88,5 х 29

12,6

MUB.08.06.TM

63,5 х 29

9,5

MUB.08.10.CP

88,5 х 29

14,1

MUB.08.10.TM

65,5 х 29

10,9

MUB.08.16.CP

88,5 х 29

14,1

MUB.08.16.TM

63,5 х 29

15,2

MUB.12.10.CP

88,5 х 30

15,2

MUB.12.10.TM

67,5 х 30

12,0

MUB.12.16.CP

88,5 х 30

15,2

MUB.12.16.TM

67,5 х 30

16,1

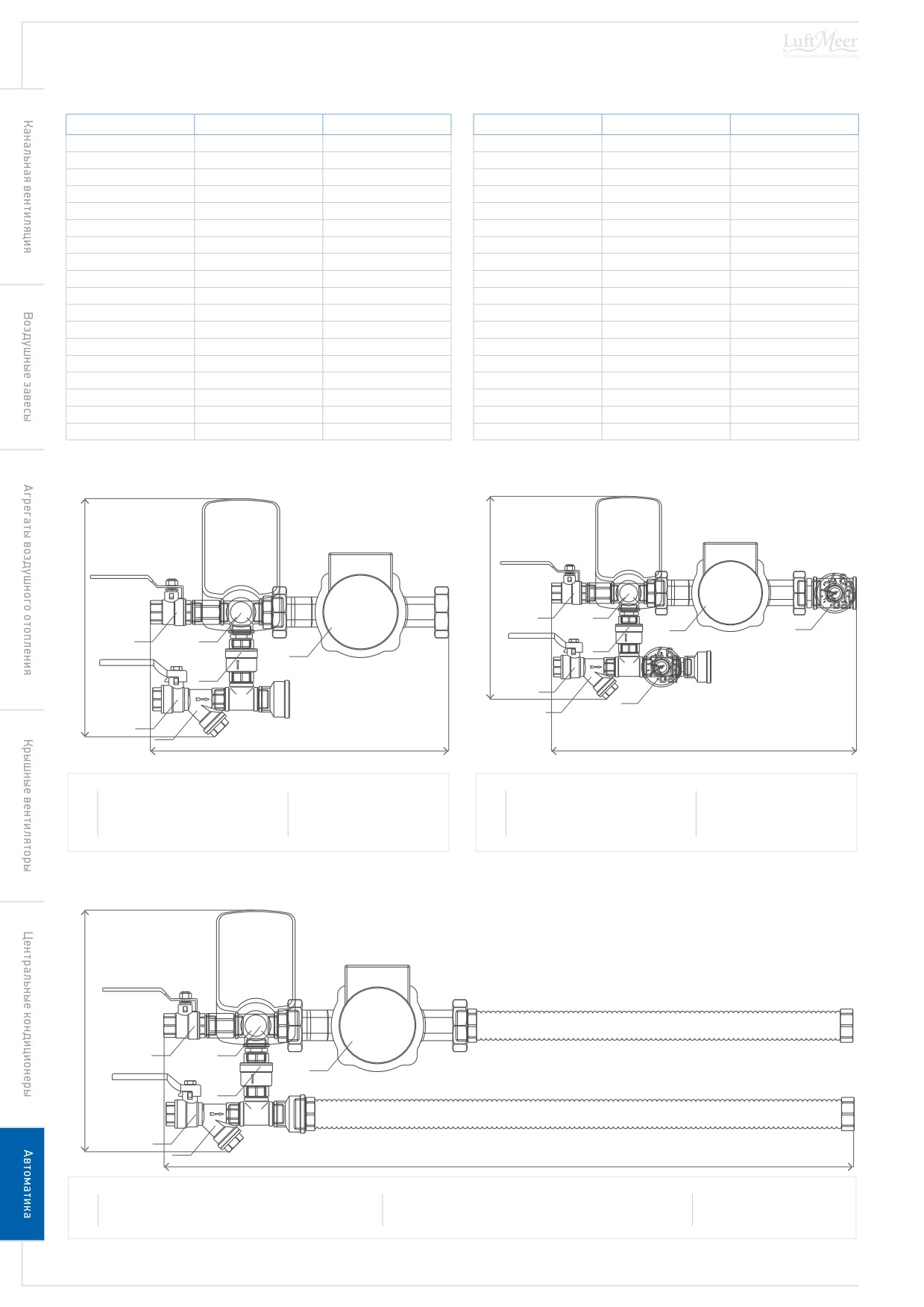

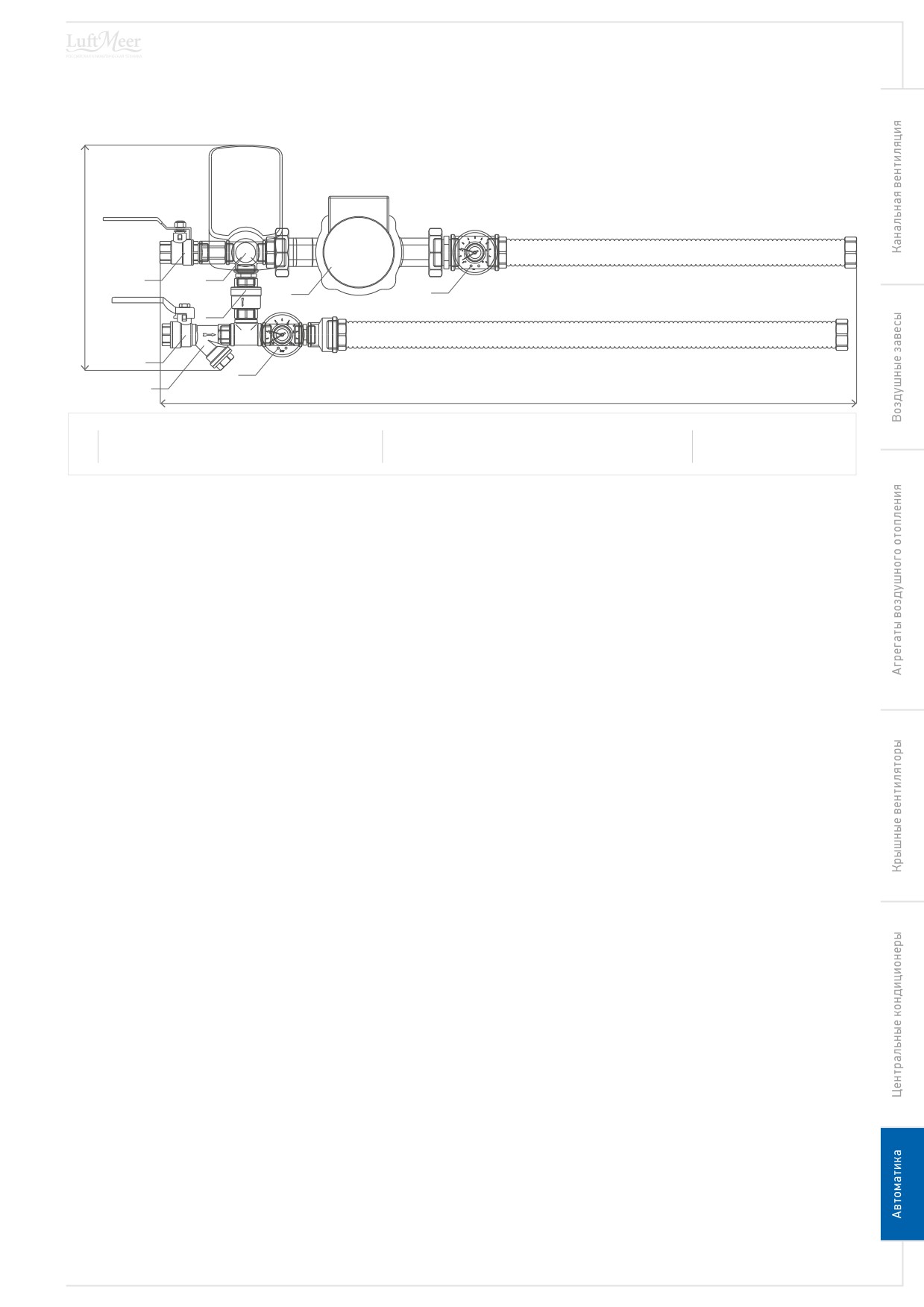

Схема 81. Смесительный узел /MUB._._.

Схема 82. Смесительный узел /MUB._._.TM

bar

Кран шаровой

Циркуляционный насос

Кран шаровой

Циркуляционный насос

Фильтр

Обратный клапан

Фильтр

Обратный клапан

Клапан с приводом

Термоманометр

Схема 83. Смесительный узел /MUB._._.CP

Кран шаровой

Клапан с приводом

Обратный клапан

Фильтр

Циркуляционный насос

Любое использование материалов

156

допускается только с письменного разрешения правообладателя

Узлы обвязки

Концевые выключатели

Схема 84. Смесительный узел /MUB._._.CP.TM

bar

Кран шаровой

Клапан с приводом

Обратный клапан

Фильтр

Циркуляционный насос

Термоманометр

Шаровые краны (1) служат для отключения узла регулирования от тепловой сети (для проведения ремонтных работ).

Сетчатый фильтр (2) защищает регулирующий клапан, циркуляционный насос и калорифер от попадания в них твердых

частиц, способных повлиять на работоспособность узла.

Регулирующий клапан с приводом (3) регулирует количество теплоносителя, поступающего из сети теплоснабжения в

малый контур, образованный перемычкой, калорифером и соединяющими их трубопроводами.

На перемычке установлен обратный клапан (5) для предотвращения перетекания теплоносителя из подающей линии в об-

ратную, минуя калорифер.

Внутри малого контура установлен циркуляционный насос (4), который обеспечивает номинальный расход теплоносителя

в малом контуре, а значит и через калорифер при любом положении регулирующего клапана.

Регулирующий клапан обеспечивает поступление переменного количества теплоносителя из сети теплоснабжения в «ма-

лый» контур циркуляции. В точке соединения перемычки и подающей линии происходит подмес сетевого теплоносителя к

уже циркулирующему в малом контуре. Вследствие этого температура теплоносителя в малом контуре изменяется и, как

следствие, изменяется тепловая мощность воздухонагревателя.

В стандартных узлах регулирования воздухонагревателей MUB наиболее ответственные элементы — циркуляционный

насос и регулирующий клапан — установлены на обратной линии для снижения на них тепловой нагрузки. Такое кон-

структивное решение в сочетании с использованием высокотемпературной запорной арматуры обеспечивает высокую на-

дежность и позволяет использовать узлы регулирования MUB для подключения воздухонагревателей к теплоносителю с

температурным графиком 130/70°C.

Рекомендации по проектированию

Монтаж

При монтаже требуется обеспечить свободное пространство со стороны подключения (к теплообменникам и источникам

питания). Монтаж агрегата должен обеспечивать свободный доступ для обслуживания во время эксплуатации.

С целью обеспечения надлежащего функционирования узел устанавливается так, чтобы вал мотора насоса находился в

горизонтальном положении, а также для исключения прямого попадание воды на электрические части изделия и конден-

сация влаги на них во время работы.

Если теплоносителем является вода, узел устанавливается только внутри помещения, где поддерживается постоянная

температура, которая не должна понизиться до точки замерзания. Установка в наружном помещении возможна только при

использовании в качестве теплоносителя незамерзающих жидкостей (например, раствора этиленгликоля).

Смесительный узел следует монтировать в непосредственной близости от калорифера. Узел монтируется посредством

соединения элементов гидравлической сети нержавеющими гибкими трубками. К шаровым запорным вентилям присоеди-

няется трубопровод котлового контура.

Установка смесительного узла должна производиться таким образом, чтобы отстойник фильтра был направлен вниз, в

противном случае грозит повышенное засорение сетки фильтра, которое повлечет за собой снижение мощности обогрева-

теля и риск его замерзания.

В связи с непрерывной работой над качественным улучшением своей продукции

завод-производитель оставляет за собой право вносить изменения без предварительного уведомления

157

Узлы обвязки

MUG. Узлы обвязки гликолевого рекуператора

8.7.2. MUG. Узлы обвязки гликолевого рекуператора

Назначение

Узел предназначен для обеспечения циркуляции незамерзающей

жидкости (этилен или пропиленгликоля) с концентрацией до 70%.

Смесительный узел /MUG. является максимально энергоэффектив-

ным решением узла обвязки гликолевого рекуператора за счет ис-

пользования насоса с ЕС-двигателем.

Оттайка рекуператора осуществляется за счет снижение числа

оборотов насоса по сигналу 0-10В.

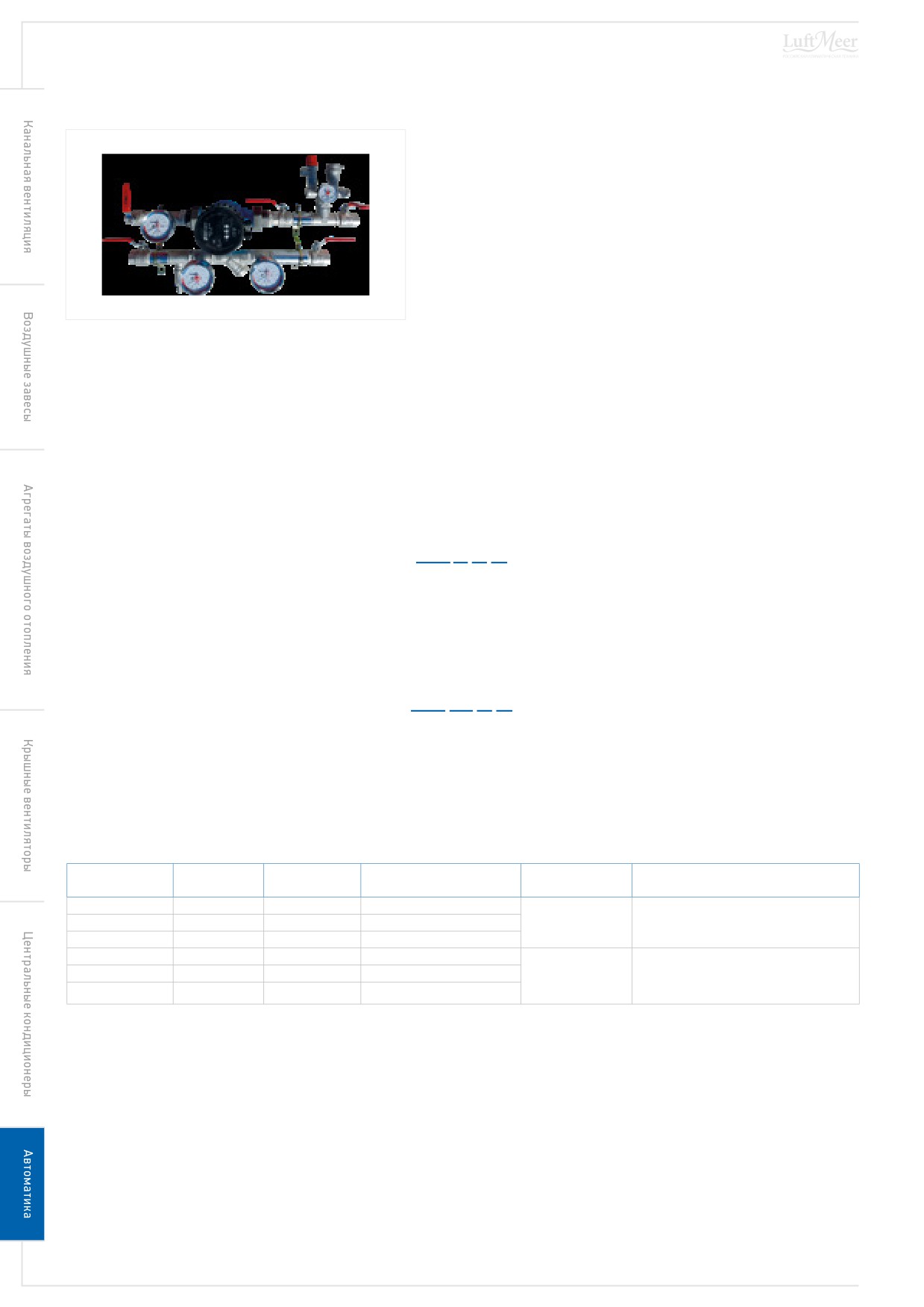

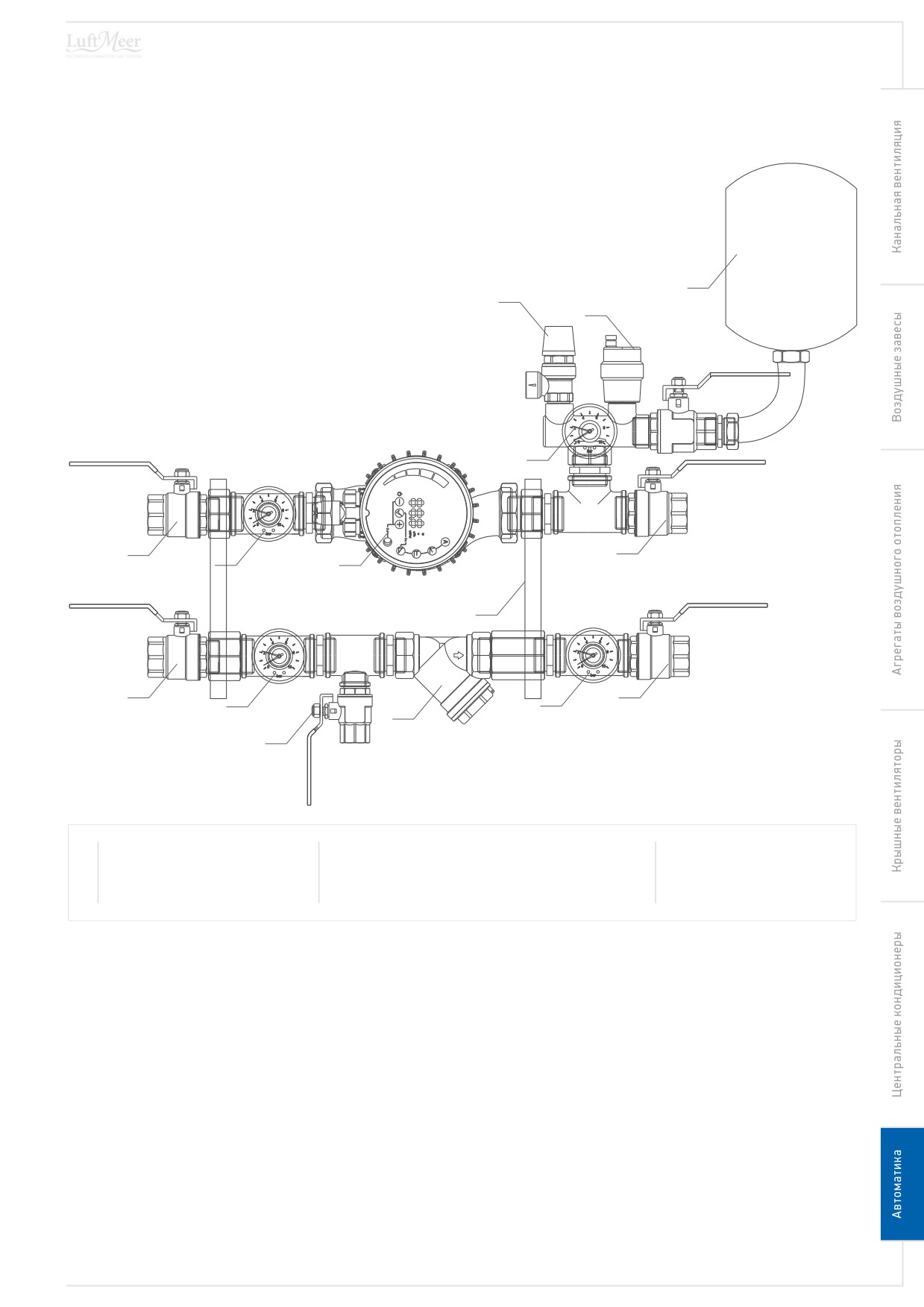

Рис. 96. Смесительный узел /MUG

Конструкция

Смесительный узел не имеет трехходового клапана — все регулирование осуществляется насосом.

В состав, помимо насоса, входят расширительный бак, комплект кронштейнов (для резьбовых узлов) для настенного мон-

тажа и водопроводные фитинги и арматура.

Формирование имени

/MUG.10.08.EC

Узел обвязки гликолевого рекуператора.

Максимальный (при расходе 0 м³/ч) напор насоса для резьбовых насосов.

Объем расширительного бака, л.

Тип двигателя насоса: ЕС — ЕС-двигатель; АС — асинхронный с короткозамкнутым ротором для работы с частотным преобразователем.

/MUG.40F.08.EC

Диаметр фланца для фланцевых насосов.

Технические характеристики

Табл. 90. Технические характеристики смесительных узлов /MUG

Тип соединения с

Узел

Насос

Объем бака, л

Диаметр соединения, мм

Тип поставки

трубопроводом

MUG.10.8.EC

PEC.1R.10

MUG.40F.8.EC

PEC.3F.40

Резьба

В сборе

MUG.50F.8.EC

PEC.3F.50

MUG.80F.18.EC

PEC.3F.80

В разборе, манометры (1/2") и группа

безопасности (1") входят в поставку, но

MUG.80F.24.AC

PAC.3F.80

Фланец

устанавливаются по месту в подготов-

MUG.125F.35.AC

PAC.3F.125

125

ленный участок трубопровода

Любое использование материалов

158

допускается только с письменного разрешения правообладателя

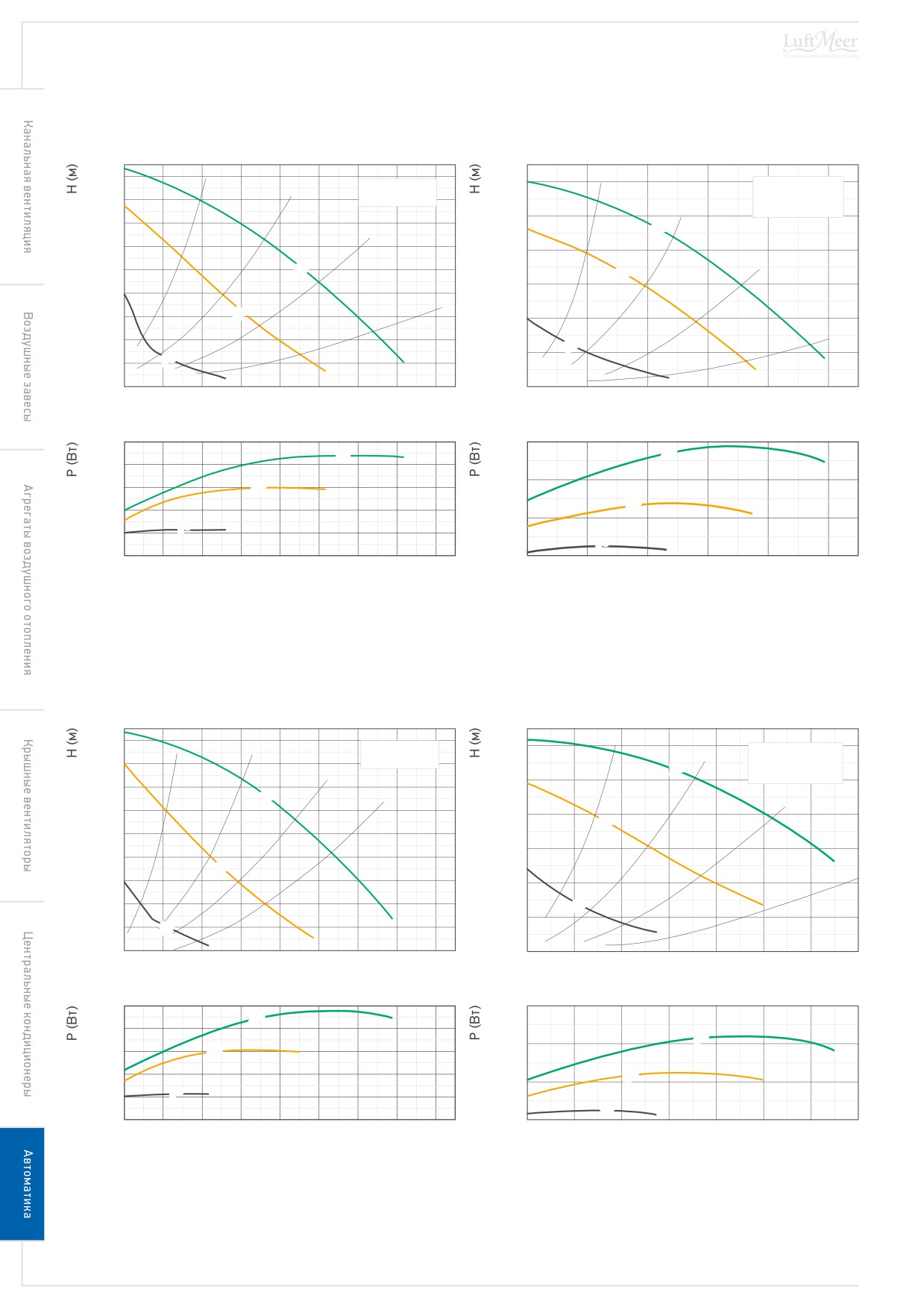

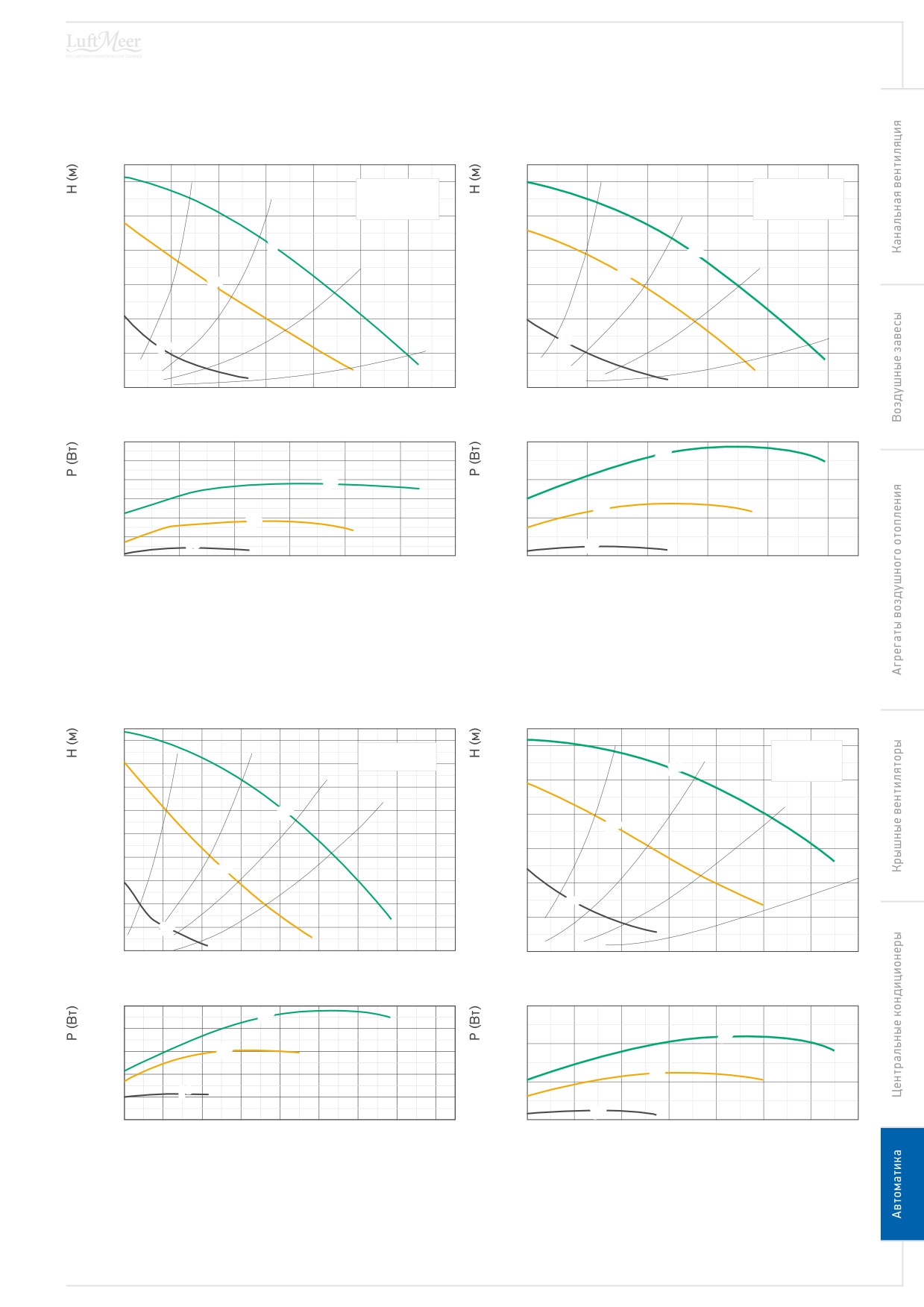

P. Насосы циркуляционные

MUG. Узлы обвязки гликолевого рекуператора

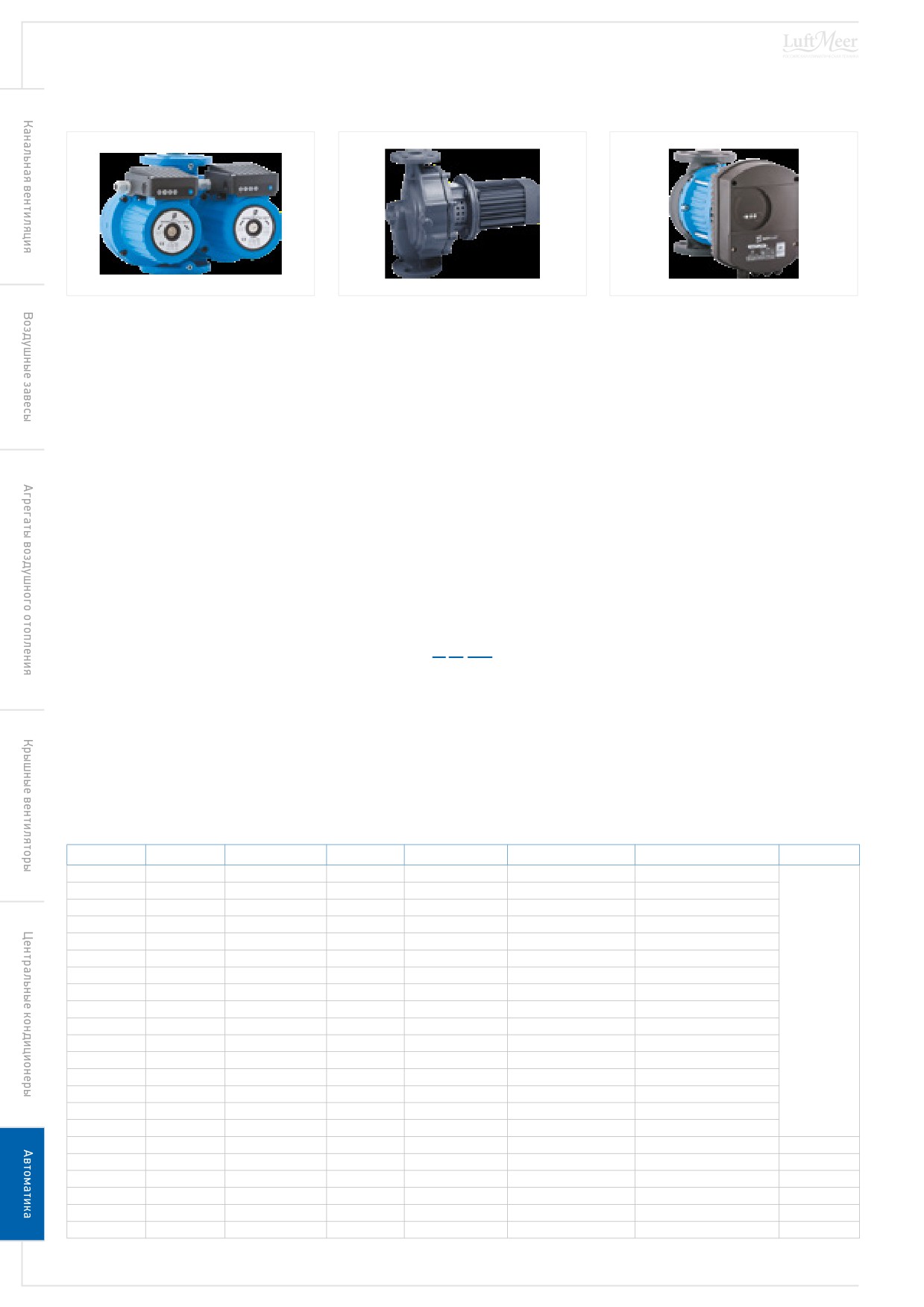

8.8. P. Насосы циркуляционные

Рис. 97. Насос циркуляционный /P.3D.65

Рис. 98. Насос циркуляционный

Рис. 99. Насос циркуляционный

/PAC.3F.80

/PEC.1F.40

Назначение

Производство IMP PUMPS (Словения).

Циркулярные насосы с высокой энергоэффективностью, двигателем на постоянных магнитах и встроенным электронным

блоком управления предназначены для установки в системах отопления и горячего водоснабжения.

Конструкция

◼

Материал рабочего колеса — нержавеющая сталь;

◼

Степень защиты — IP 43;

◼

Материал корпуса — серый чугун;

Резьбовые насосы комплектуются комплектом гаек /PZ.W1

◼

Класс изоляции — 200;

(для резьбы 1'') и /PZ.W2 (для резьбы 1 1/4'').

◼

Диапазон рабочей температуры — 0-40°С;

Формирование имени

/P.1F.40H

P — насос с мокрым ротором; PEC — насос с мокрым ротором и EC-двигателем; PAC — насос с сухим ротором и асинхронным двигателем.

1 — напряжение питания (1 — 1ф ~ 220В, 3 — 3ф ~ 380В).

F — тип насоса (R — резьбовой, F — фланцевый, D — двойной фланцевый).

40 — типоразмер насоса.

Н — усиленный.

Технические характеристики

Табл. 91. Технические характеристики насосов циркуляционных /P__

Насос

Питание, В

Мощность, Вт

Ток, А

Соединение

Монтажная длина, мм

Максимальный напор, м

Управление

/P.1R.04

1х220

до 0,21

1'' резьба

180

/P.1R.06

1х220

до 0,39

1'' резьба

180

/P.1R.08

1х220

204

до 0,88

1'' резьба

180

/P.1R.12

1х220

265

до 1,15

1 1/4'' резьба

180

/P.1F.40

1х220

444

до 1,96

40 мм фланец

250

/P.1F.40H

1х220

928

до 4,0

40 мм фланец

250

/P.1F.50

1х220

827

до 3,6

50 мм фланец

280

/P.3F.40H

3х380

578

до 1,46

40 мм фланец

250

/P.3F.50

3х380

1020

до 1,73

50 мм фланец

280

/P.3F.65

3х380

1560

до 2,8

65 мм фланец

340

/P.3F.65H

3х380

2346

до 4,0

65 мм фланец

340

18,5

/P.3F.80

3х380

2200

до 3,8

80 мм фланец

360

/P.3F.80H

3х380

2272

до 3,9

80 мм фланец

360

18,5

/P.3D.65

3х380

1560

до 2,8

65 мм фланец

340

/P.3D.65H

3х380

2346

до 4,0

65 мм фланец

340

18,5

/P.3D.80

3х380

2200

до 3,8

80 мм фланец

360

/PEC.1R.10

1х220

до 1,5

1" резьба

180

ЕС, 0-10В

/PEC.1F.40

1х220

500

до 2,2

40 мм фланец

250

ЕС, 0-10В

/PEC.1F.50

1х220

800

до 3,5

50 мм фланец

280

ЕС, 0-10В

/PEC.1F.80

1х220

1600

до 6,9

80 мм фланец

360

ЕС, 0-10В

/PAC.3F.80

3х380

2200

до 5,0

80 мм фланец

480

/IF.022D, 0-10В

/PAC.3F.125

3х380

5500

до 11,0

125 мм фланец

620

/IF.075D, 0-10В

Любое использование материалов

160

допускается только с письменного разрешения правообладателя

P. Насосы циркуляционные

MUG. Узлы обвязки гликолевого рекуператора

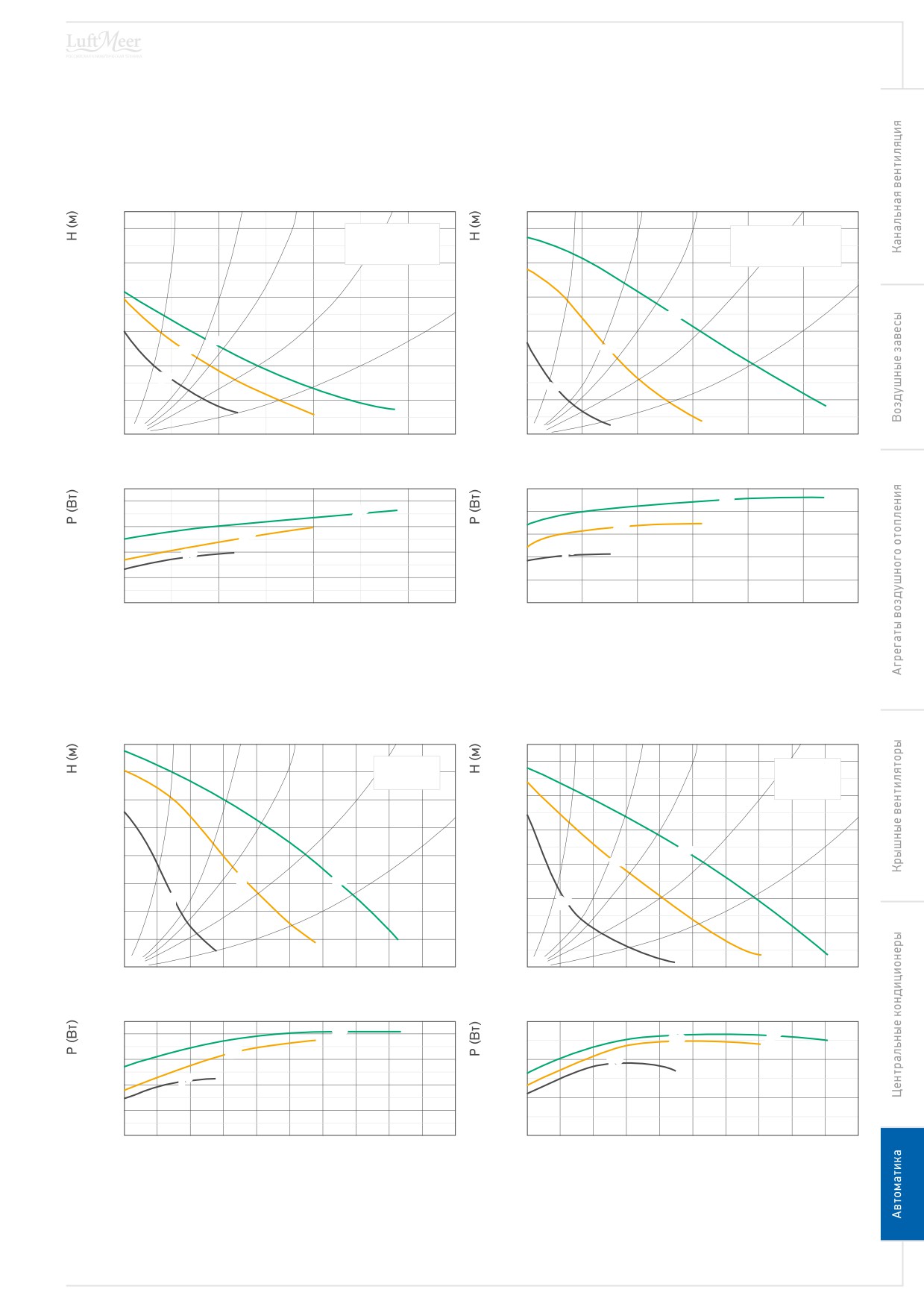

Гидравлические характеристики

Гр. 67.

Гидравлические характеристики

Гр. 68.

Гидравлические характеристики

насоса /P.1R.04

насоса /P.1R.06

P.1R.04

P.1R.06

0,5

1,5

2,5

3,5

1,5

2,5

3,5

Q (м³/ч)

0,5

1,5

2,5

3,5

1,5

2,5

3,5

Q (м³/ч)

Гр. 69.

Гидравлические характеристики

Гр. 70.

Гидравлические характеристики

насоса /P.1R.08

насоса /P.1R.12

P.1R.08

P.1R.12

Q (м³/ч)

300

200

150

200

100

Q (м³/ч)

* 1/2/3 — обозначение скоростей насосов.

В связи с непрерывной работой над качественным улучшением своей продукции

завод-производитель оставляет за собой право вносить изменения без предварительного уведомления

161

P. Насосы циркуляционные

MUG. Узлы обвязки гликолевого рекуператора

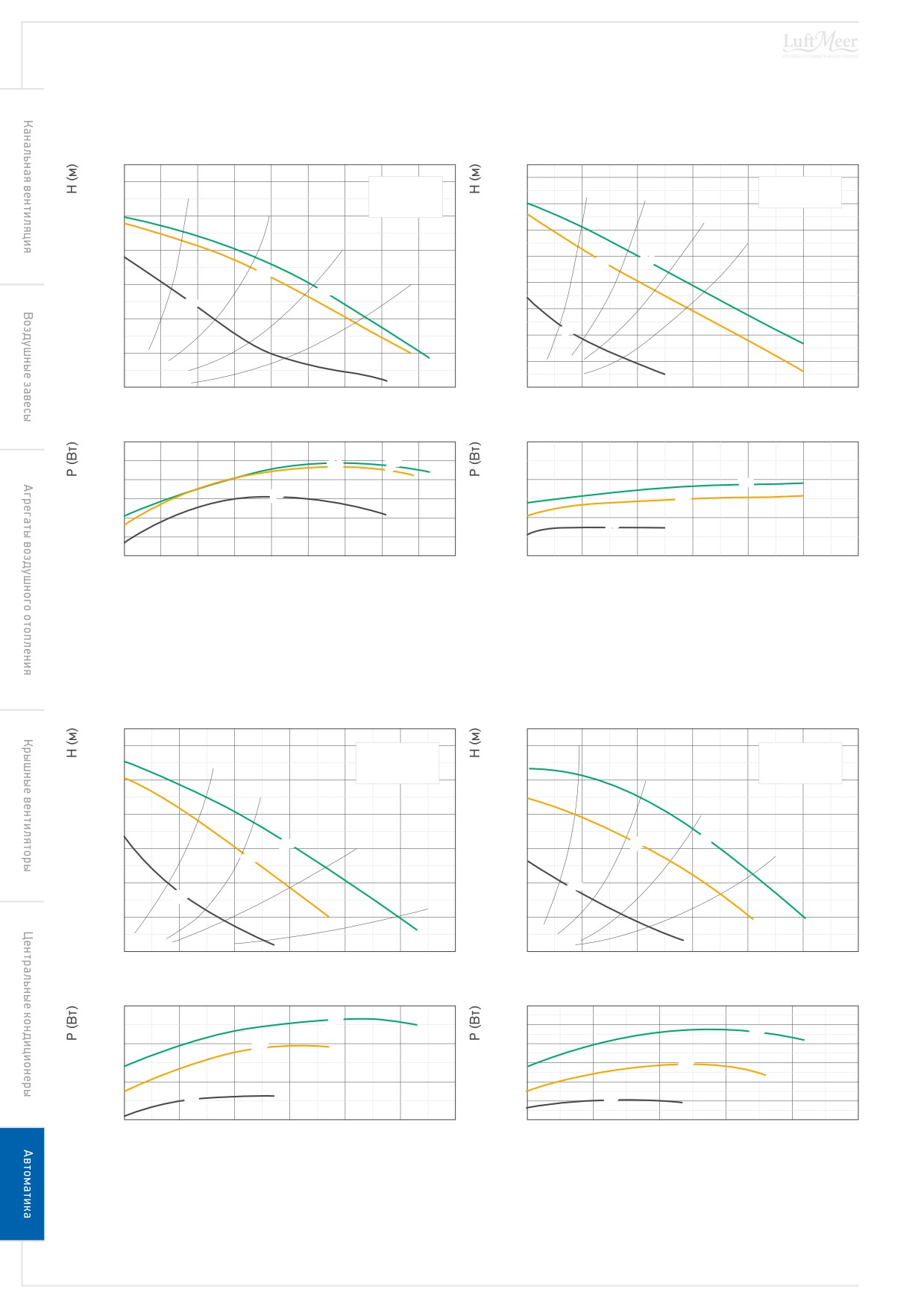

Гр. 71.

Гидравлические характеристики

Гр. 72.

Гидравлические характеристики

насоса /P.1F.40

насоса /P.1F.40H

P.1F.40H

P.1F.40

Q (м³/ч)

500

1400

400

1000

300

600

200

Q (м³/ч)

Гр. 73.

Гидравлические характеристики

Гр. 74.

Гидравлические характеристики

насоса /P.1F.50

насоса /P.3F.40H

P.1F.50

P.3F.40H

Q (м³/ч)

900

600

700

500

400

500

300

200

300

100

Q (м³/ч)

* 1/2/3 — обозначение скоростей насосов.

Любое использование материалов

162

допускается только с письменного разрешения правообладателя

P. Насосы циркуляционные

MUG. Узлы обвязки гликолевого рекуператора

Гр. 75.

Гидравлические характеристики

Гр. 76.

Гидравлические характеристики

насоса /P.3F.50

насоса /P.3F.65

P.3F.50

P.3F.65

Q (м³/ч)

1600

1200

1000

1200

800

600

800

400

200

400

Q (м³/ч)

Гр. 77.

Гидравлические характеристики

Гр. 78.

Гидравлические характеристики

насоса /P.3F.65H

насоса /P.3F.80

P.3F.65H

P.3F.80

Q (м³/ч)

2400

2000

1500

1000

1200

500

400

Q (м³/ч)

* 1/2/3 — обозначение скоростей насосов.

В связи с непрерывной работой над качественным улучшением своей продукции

завод-производитель оставляет за собой право вносить изменения без предварительного уведомления

163

P. Насосы циркуляционные

MUG. Узлы обвязки гликолевого рекуператора

Гр. 79.

Гидравлические характеристики

Гр. 80.

Гидравлические характеристики

насоса /P.3F.80H

насоса /P.3D.65

P.3F.80H

P.3D.65

Q (м³/ч)

1600

2000

1200

1500

1000

800

500

400

Q (м³/ч)

Гр. 81.

Гидравлические характеристики

Гр. 82.

Гидравлические характеристики

насоса /P.3D.65H

насоса /P.3D.80

P.3D.65H

P.3D.80

Q (м³/ч)

2400

2000

1500

1000

1200

500

400

Q (м³/ч)

* 1/2/3 — обозначение скоростей насосов.

Любое использование материалов

164

допускается только с письменного разрешения правообладателя

P. Насосы циркуляционные

MUG. Узлы обвязки гликолевого рекуператора

Гр. 83.

Гидравлические характеристики

Гр. 84.

Гидравлические характеристики

насоса /PEC.1R.10

насоса /PEC.1F.40

PEC.1R.10

PEC.1F.40

20 22

Q (м³/ч)

Гр. 85.

Гидравлические характеристики

Гр. 86.

Гидравлические характеристики

насоса /PEC.1F.50

насоса /PEC.1F.80

PEC.1F.50

PEC.1F.80

40 44

70 77

Q (м³/ч)

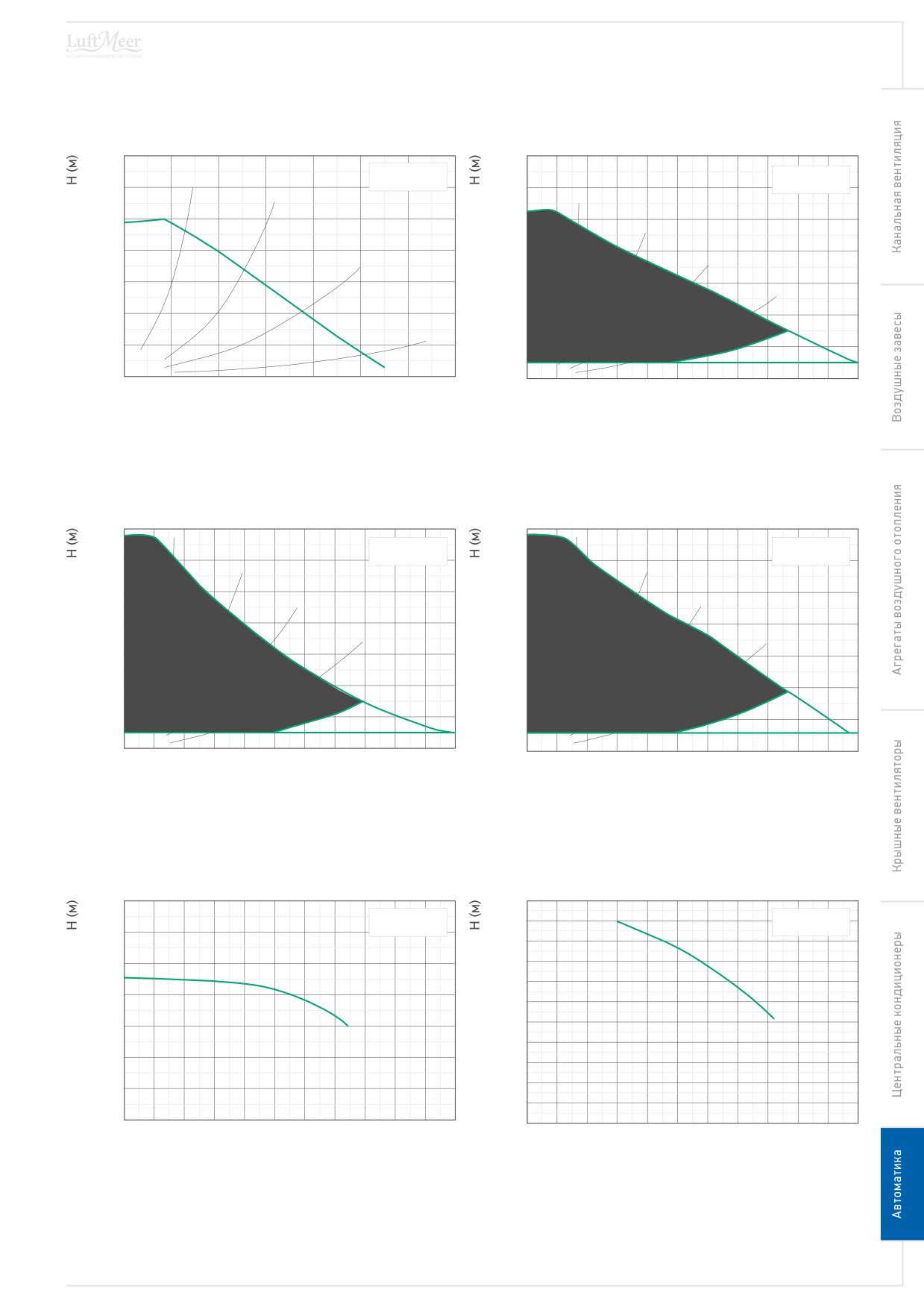

Гр. 87.

Гидравлические характеристики

Гр. 88.

Гидравлические характеристики

насоса /PAC.3F.80

насоса /PAC.3F.125

PAC.3F.80

PAC.3F.125

100

100 120 140

160 180 200

Q (м³/ч)

В связи с непрерывной работой над качественным улучшением своей продукции

завод-производитель оставляет за собой право вносить изменения без предварительного уведомления

165

VR. Трехходовой клапан шаровой резьбовой с сервоприводом A и адаптером VZ.0L

MUG. Узлы обвязки гликолевого рекуператора

8.9. VR. Трехходовой клапан шаровой резьбовой

с сервоприводом A и адаптером VZ.0L

Назначение

Регулирующие шаровые клапаны /VR. предназначены для регулирования пото-

ка горячей или холодной воды, с управлением электроприводом /A по сигналу c

блока управления.

Конструкция

Литой корпус из никелированной латуни, шар и вал из нержавеющей стали, вал

с двумя уплотнительными кольцами, корректирующий диск, обеспечивающий

равнопроцентную характеристику потока.

Применение в регулирующих шаровых клапанах /VR фторопластовых уплот-

нений (PTFE) и двух уплотнительных колец из этиленпропиленового каучука

(EPDM) обеспечивает повышенное сопротивление истиранию, долгий срок служ-

бы и высокую герметизацию.

Для соединения сервопривода и клапана в комплект поставки входит специаль-

ный адаптер /VZ.0L.

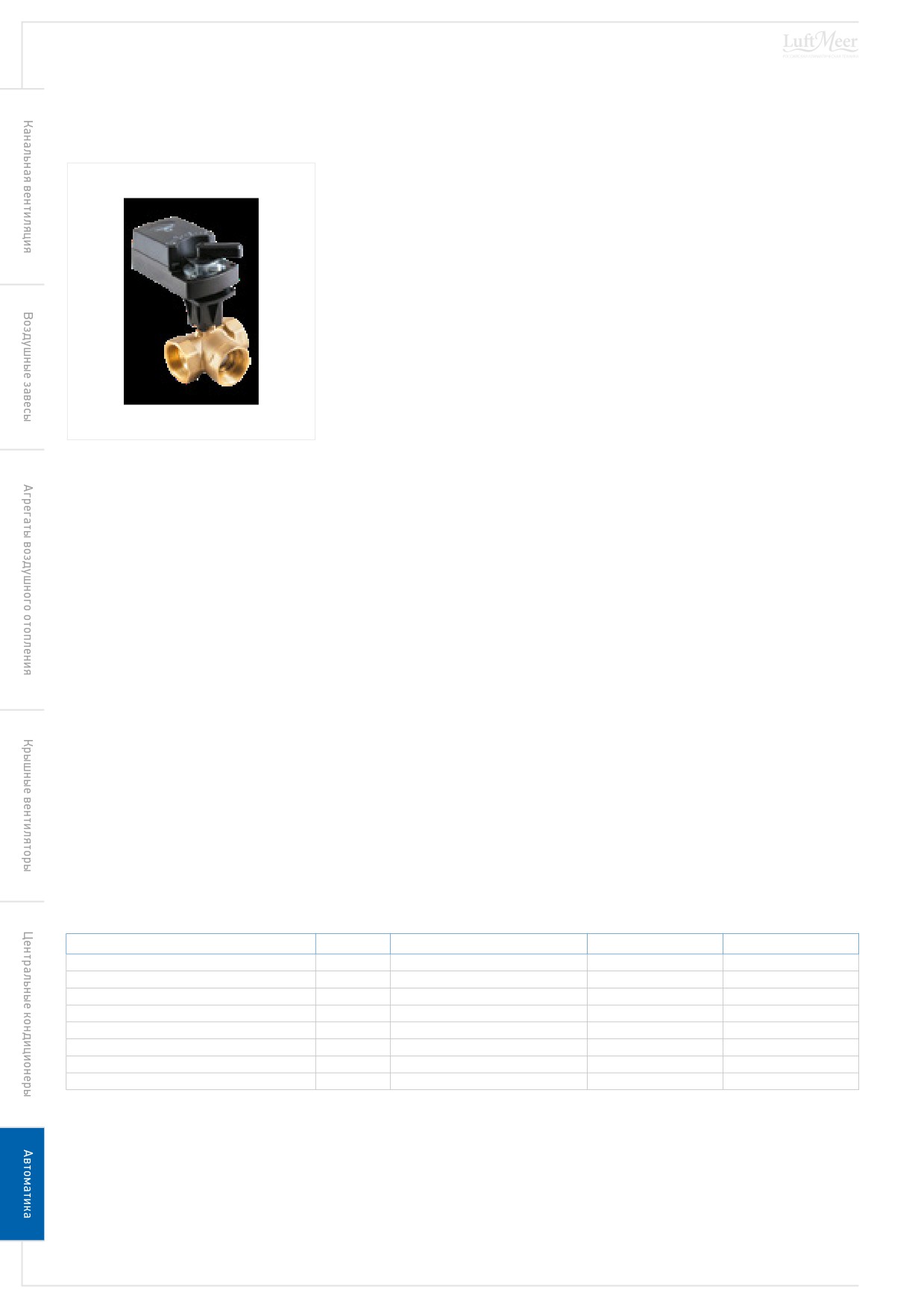

Рис. 100. Трехходовой клапан /VR

Область применения

Регулирующие шаровые клапаны /VR выпускаются с различными величинами Kvs, чтобы охватить широкий спектр приме-

нения: система чиллер — фанкойл, обвязки теплообменников приточно-вытяжных систем, системы отопления и системы

холодоснабжения.

Преимущества

◼

Клапаны могут работать как на смешение, так и на разделение.

◼

Равнопроцентная характеристика и хорошая управляемость.

Характеристики

◼

Рабочее давление: 4,0 МПа.

◼

Запирающее давление: 1,4 МПа.

◼

Максимальный рабочий перепад давления Δp max: 0,35 МПа.

◼

Максимальный статический перепад давления Δp stat: 0,25 МПа.

◼

Температуры теплоносителя: -5...120°C.

◼

Содержание гликоля не более 50%.

Технические характеристики

Табл. 92. Технические характеристики трехходовых клапанов /VR

Клапан / привод / присоед. комплект

Kvs

Соединение Dn, мм / резьба

Pраб, МПа

∆Pmax, MПа

/VR.002L/A.010.N.04L/VZ.L

2,5

15 / ½ ”

4,0

0,35

/VR.004L/A.010.N.04L/VZ.L

4,0

20 / ¾ ”

4,0

0,35

/VR.006L/A.010.N.04L/VZ.L

6,3

20 / ¾ ”

4,0

0,35

/VR.010L/A.010.N.04L/VZ.L

25 / 1 ”

4,0

0,35

/VR.016L/A.010.N.04L/VZ.L

25 / 1 ”

4,0

0,35

/VR.025L/A.010.N.08L/VZ.L

32 / 1¼ ”

4,0

0,35

/VR.040L/A.010.N.08L/VZ.L

40 / 1½ ”

4,0

0,35

/VR.063L/A.010.N.08L/VZ.L

50 / 2 ”

4,0

0,35

Любое использование материалов

166

допускается только с письменного разрешения правообладателя

Регуляторы оборотов двигателя

IF_. Частотные преобразователи

8.10. Регуляторы оборотов двигателя

8.10.1. IF_. Частотные преобразователи

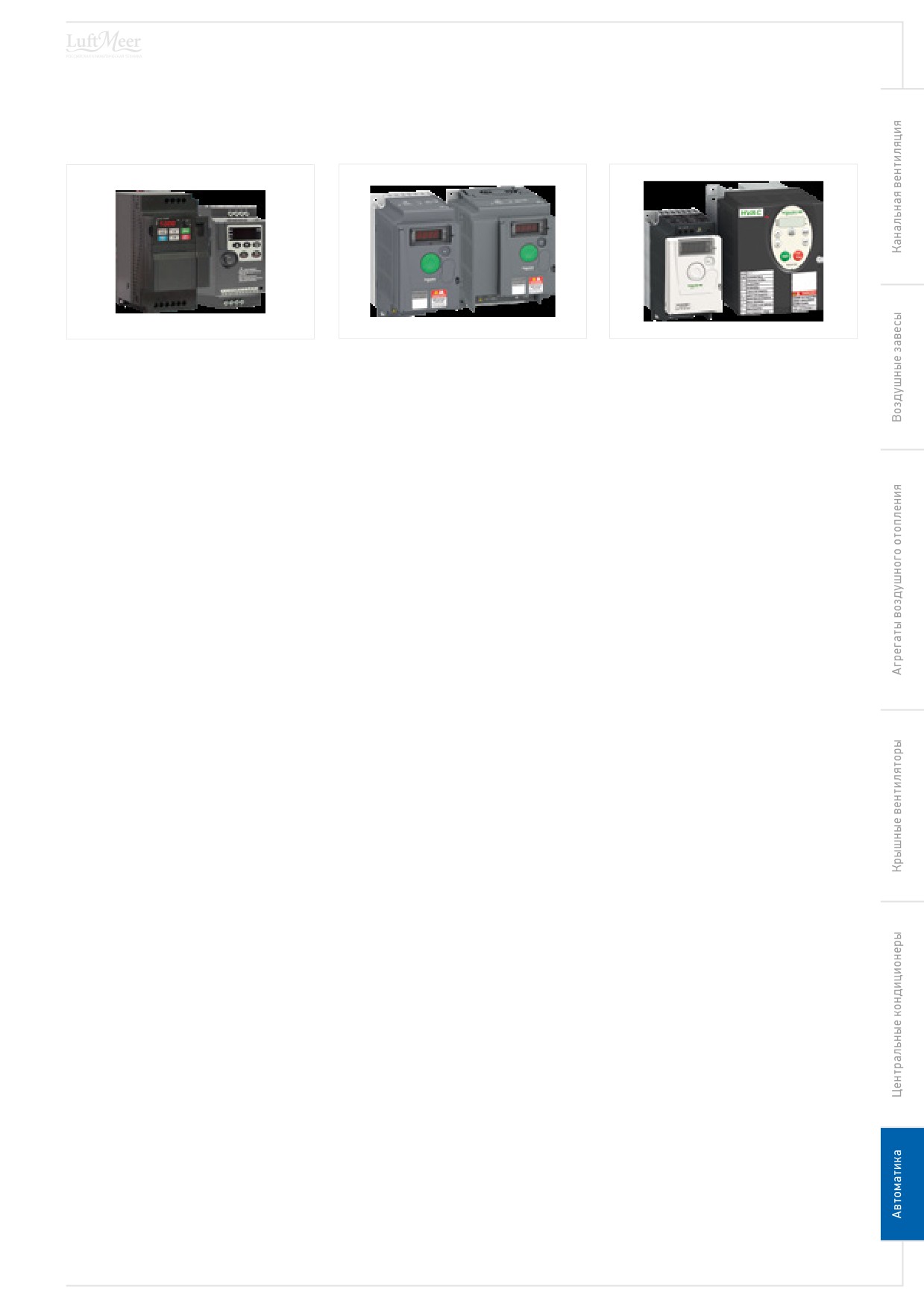

Рис. 101. Частотный

Рис. 102. Частотный

Рис. 103. Частотный

преобразователь /IF

преобразователь /IFSE

преобразователь /IFS

Назначение

Частотные регуляторы оборотов предназначены для управления производительностью трехфазных вентиляторов путем

плавного изменения частоты питающего напряжения электродвигателя. Для снижения пусковых токов запуск вентилято-

ров осуществляется плавным изменением частоты подаваемого напряжения от нуля до заданного значения.

Область применения

Частотные преобразователи /IF

◼

Стандартно доступно исполнение со степенью защиты корпуса IP20 (ГОСТ 14254-96).

◼

Панель управления: только встроенная.

◼

Доступные режимы управления: скалярный, векторный.

◼

Возможность подключения к системе управления зданием по протоколу Modbus RTU.

Частотные преобразователи /IFSE

◼

Производитель: Schneider Electric.

◼

Стандартно доступно исполнение со степенью защиты корпуса IP20 (ГОСТ 14254-96).

◼

Панель управления: встроенная и — опционально — может быть предложен выносной дисплей.

◼

Встроенный фильтр ЭМС.

◼

Доступные режимы управления: скалярный, векторный.

◼

Возможность подключения к системе управления зданием по протоколу Modbus RTU.

Частотные преобразователи /IFS

◼

Производитель: Schneider Electric.

◼

Стандартно доступно исполнение со степенью защиты корпуса IP21 (ГОСТ 14254-96).

◼

Панель управления: встроенная и — опционально — может быть предложен выносной дисплей.

◼

Встроенный фильтр ЭМС.

◼

Улучшенное подавление уровня гармоник без добавления специальных устройств: THDI < 30% (IEC 61000-3-12 < 48%).

◼

Доступные режимы управления: скалярный, векторный и энергосберегающий режим (специально разработанный для

применения в области HVAC — экономит до 30% электроэнергии).

◼

Возможность подключения к системе управления зданием по протоколам: Modbus RTU, METASYS N2, APOGEE FLN,

BACnet и LonWorks (опционально).

В связи с непрерывной работой над качественным улучшением своей продукции

завод-производитель оставляет за собой право вносить изменения без предварительного уведомления

167

VR. Трехходовой клапан шаровой резьбовой с сервоприводом A и адаптером VZ.0L

IF_. Частотные преобразователи

Технические характеристики

Табл. 93. Технические характеристики частотных преобразователей /IF

Напряжение на

Напряжение

Максимальный вы-

Габаритные разме-

Модель

Мощность, кВт

Вес, кг

входе ЧП, В

двигателя, В

ходной ток ЧП, А

ры, мм (В х Ш х Г)

/IF.004E

до 0,37

2,5

/IF.007E

до 0,7

5,0

132х68х102

0,6

1 х 230

3 х 230

/IF.015E

до 1,5

7,0

/IF.022E

до 2,2

142х72х113

/IF.007D

до 0,7

2,5

/IF.015D

до 1,5

3,7

0,9

142х72х113

/IF.022D

до 2,2

5,0

/IF.040D

до 3,7

8,6

/IF.055D

до 5,5

183х100х138

1,6

/IF.075D

до 7,5

260х130х178

3,0

/IF.110D

до 11,0

/IF.150D

до 15,0

3 х 380

5,0

/IF.180D

до 18,0

280х195х175

/IF.220D

до 22,0

7,0

/IF.300D

до 30,0

425х245х190

9,0

/IF.370D

до 37,0

500х310х260

24,5

/IF.450D

до 45,0

650х360х280

/IF.550D

до 55,0

110

/IF.750D

до 75,0

150

800х420х334

Табл. 94. Технические характеристики частотных преобразователей /IFSE

Напряжение на

Напряжение

Максимальный вы-

Габаритные раз-

Модель

Мощность, кВт

Вес, кг

входе ЧП, В

двигателя, В

ходной ток ЧП, А

меры, мм (ВхШхГ)

/IFSE.007D

до 0,7

2,3

130х72х140

0,8

/IFSE.015D

до 1,5

4,1

130х105х151

1,1

/IFSE.022D

до 2,2

5,5

/IFSE.030D

до 3,0

7,1

3 х 380

/IFSE.040D

до 4,0

9,5

171х140х151

1,8

/IFSE.055D

до 5,5

14,3

/IFSE.075D

до 7,5

220х150х171

3,7

/IFSE.110D

до 11,0

27,7

Табл. 95. Технические характеристики частотных преобразователей /IFS

Напряжение на

Напряжение

Максимальный вы-

Габаритные раз-

Модель

Мощность, кВт

Вес, кг

входе ЧП, В

двигателя, В

ходной ток ЧП, А

меры, мм (ВхШхГ)

/IFS.004E

до 0,37

3,5

130х72х103

0,8

/IFS.007E

до 0,7

4,2

1 х 230

3 х 230

/IFS.015E

до 1,5

7,5

130х105х157

1,4

/IFS.022E

до 2,2

/IFS.007D

до 0,7

2,2

/IFS.015D

до 1,5

3,7

143х107х150

2,0

/IFS.022D

до 2,2

5,1

/IFS.030D

до 3,0

7,2

/IFS.040D

до 4,0

9,1

184х142х150

3,4

/IFS.055D

до 5,5

/IFS.075D

до 7,5

232х180х170

6,5

/IFS.110D

до 11,0

22,5

3 х 380

/IFS.150D

до 15,0

30,5

330х245х190

11,7

/IFS.180D

до 18,0

/IFS.220D

до 22,0

43,5

420х240х214

26,4

/IFS.300D

до 30,0

58,5

/IFS.370D

до 37,0

550х240х244

38,1

/IFS.450D

до 45,0

/IFS.550D

до 55,0

116

630х320х290

55,4

/IFS.750D

до 75,0

160

Любое использование материалов

168

допускается только с письменного разрешения правообладателя

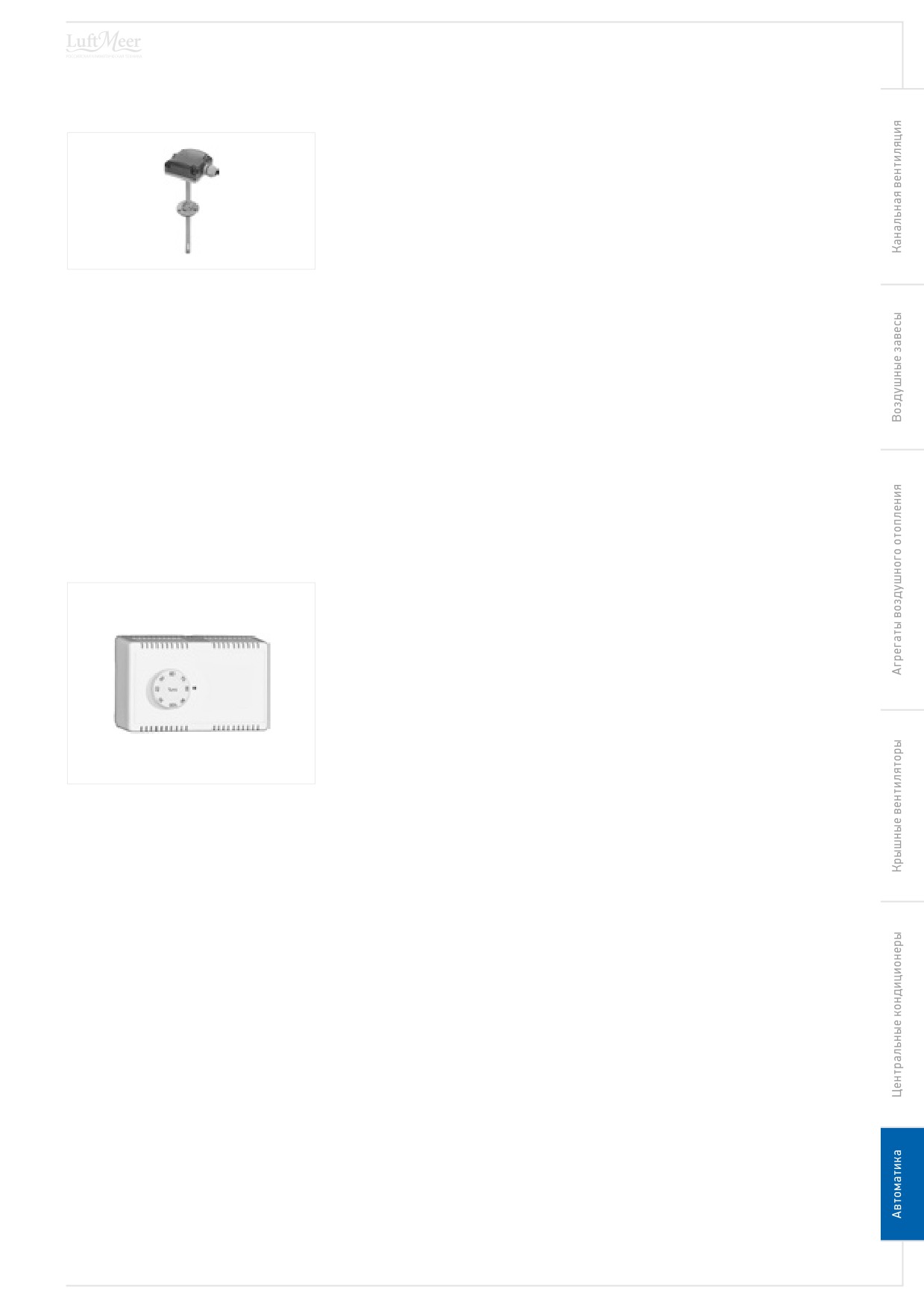

VR. Трехходовой клапан шаровой резьбовой с сервоприводом A и адаптером VZ.0L

IS. Тиристорные плавные однофазные регуляторы скорости

8.10.2. IS. Тиристорные плавные однофазные регуляторы скорости

Назначение

Регулятор скорости предназначен для регулирования скорости вращения электродвига-

телей вентиляторов. Применяется с вентиляторами, имеющими однофазные двигатели со

встроенной автоматической термозащитой. При этом необходимо учитывать, что электро-

двигатель должен быть спроектирован для работы с регуляторами подобного типа.

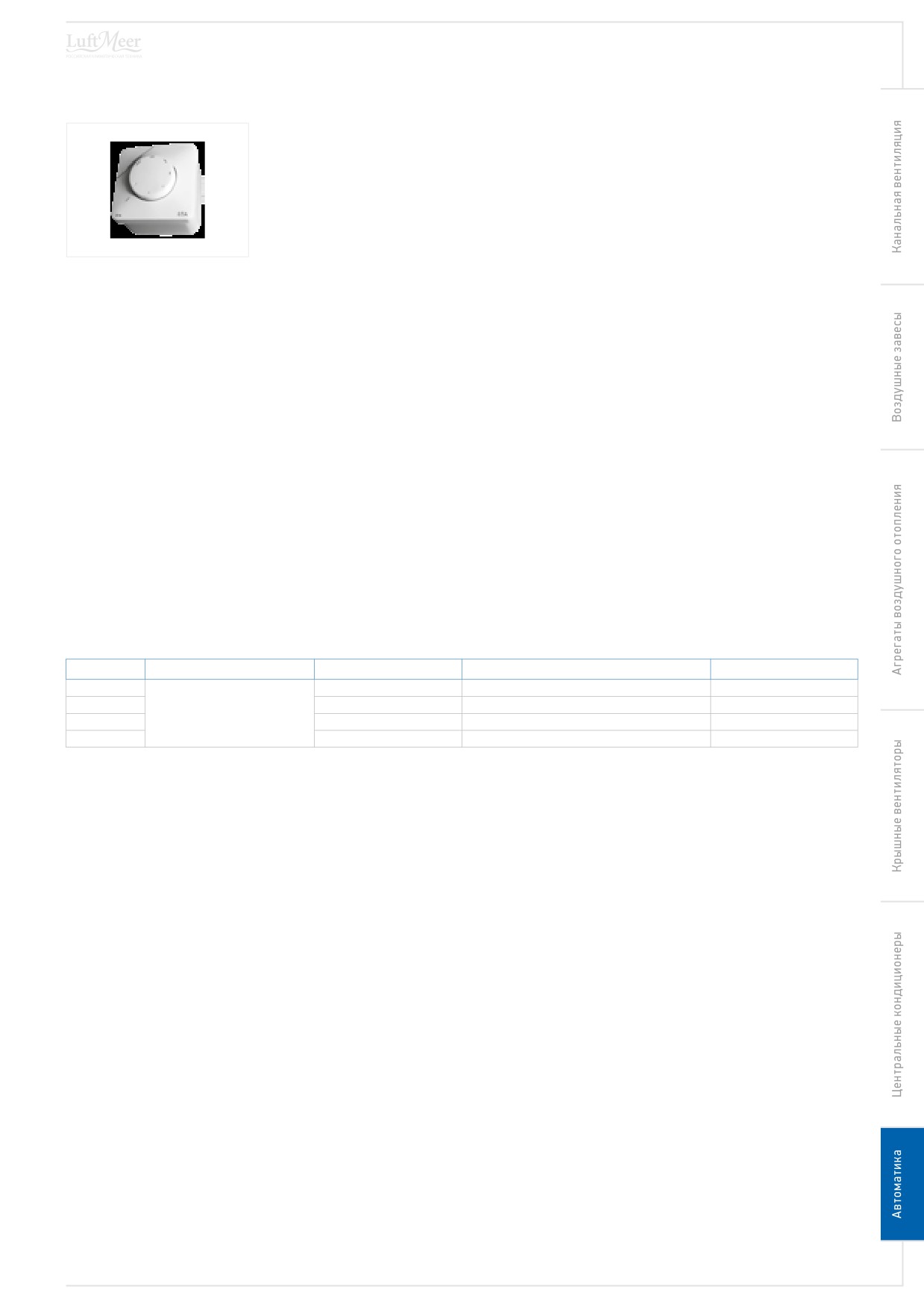

Рис. 104. Тиристорный регул.

скорости /IS

Конструкция

Корпус выполнен из влагостойкого синтетического материала, что позволяет использовать регулятор в помещениях с по-

вышенной влажностью. На передней панели регулятора размещается регулирующая ручка со встроенным выключателем.

Модель защищена плавким предохранителем.

Область применения

Регулирование скорости электродвигателей осуществляется вручную с помощью выбора требуемого положения ручки

регулятора. Выходное напряжение плавно изменяется в диапазоне 0-230 В.

Регулирование ниже 50% приведет к шумам и свисту в двигателе, для регулирования ниже 50% необходимо использовать

трансформаторный регулятор.

Регуляторы имеют степень защиты IP44.

Технические характеристики

Табл. 96. Технические характеристики тиристорных регуляторов /IS

Модель

Напряжение двигателя, В

Ток двигателя, А

Габаритные размеры, мм (ВхШхГ)

Вес, кг

/IS.25

до 1,6

82х82х61

0,15

/IS.40

до 2,5

82х82х61

0,30

1 х 230

/IS.60

до 4,0

178х113х92

0,76

/IS.100

до 6,3

178х113х92

0,76

В связи с непрерывной работой над качественным улучшением своей продукции

завод-производитель оставляет за собой право вносить изменения без предварительного уведомления

169

LuftMeer ТЕХНИЧЕСКИЙ КАТАЛОГ КЛИМАТИЧЕСКОЙ ТЕХНИКИ (СЕРИЯ BUDGET v2.5) - часть 8
