LuftMeer ТЕХНИЧЕСКИЙ КАТАЛОГ КЛИМАТИЧЕСКОЙ ТЕХНИКИ (СЕРИЯ BUDGET v2.5) - часть 7
SK. Модульные щиты управления
SKZ-M. Модули управления малыми вентиляционными установками с электрическим нагревом
8.1.3. SKZ-M. Модули управления малыми вентиляционными установками
с электрическим нагревом
Данные модули оптимизированы для управления установками серии LM DUCT R с электрическим нагревом.
Щиты /SKZ-M содержат встроенную силовую часть для подключения вентилятора и электронагревателя, не требуя до-
полнительных модулей /SOM.
Табл. 70. Характеристики модулей /SKZ-M
Модуль
Т/р
Описание
Вентилятор до 2 А 1ф~220 В., встроенное трехступенчатое регулирование скорости.
SKZ-M-F1.E1.HD1-1T1.02.3D2.16
Электрический калорифер 1 ступень: 3D2.16 — 1ф, 220 В, 3 кВт; 3D2.25 — 3ф, 380 В, до 15 кВт;
3D2.32 — 3ф, 380 В, до 18 кВт.
SKZ-M-F1.E1.HD1-1T1.02.3D2.25
2
Выносная панель SM.O.
Контроль засорения фильтра.
SKZ-M-F1.E1.HD1-1T1.02.3D2.32
Отключение системы по сигналу пожарной сигнализации.
8.1.4. SKZ-RF. Модуль управления резервным вентилятором/двигателем
Модуль предназначен для управления основным и резервным вентилятором/двигателем, а также воздушными заслонка-
ми системы резервирования.
Функционирование модуля должно осуществляться совместно с силовыми модулями управления основным и резервным
вентиляторам, так как /SKZ-RF не содержит встроенной силовой части, осуществляя только логическое переключение.
Совместная работа с основным щитом приточной системы возможна через передаваемые беспотенциальные сигналы за-
пуска и общей аварии.
Табл. 71. Характеристики модулей /SKZ-RF
Модуль
Т/р
Описание
При выходе из строя основного вентилятора/двигателя (контроль по датчику давления /DP.R) — осуществляется
закрытие заслонок основного канала, открытие заслонок резервного канала, пуск резервного вентилятора/
двигателя;
/SKZ-RF.х
2
При выходе из строя резервного вентилятора/двигателя (контроль по датчику давления /DP.R) — осуществляет-
ся закрытие заслонок резервного канала, вывод сигнала аварии.
Управление и индикация
◼
Подача питающего напряжения на контроллер.
◼
Работа основного вентилятора / двигателя.
◼
Работа резервного вентилятора / двигателя.
◼
Авария обоих вентиляторов.
◼
Переключатель «Пуск / стоп / дистанция».
К щиту /SKZ-RF подключение приводов заслонок основного и резервного вентиляторов
возможно только с питающим напряжением 220В.
Любое использование материалов
130
допускается только с письменного разрешения правообладателя
SZM. Щиты управления со встроенной силовой частью
SKZ-M. Модули управления малыми вентиляционными установками с электрическим нагревом
8.2. SZM. Щиты управления со встроенной силовой частью
Назначение
Данные щиты управления подбираются для конкретной вентиляционной уста-
новки и предназначены для автоматизации реализованного в ней функционала.
Встроенная силовая часть исключает необходимость взаимного расключения
модулей силовой части с логическим щитом управления.
Щиты управления созданы на основе свободно программируемых контролле-
ров. В случае наличия специальных требований по автоматизации какой-либо из
функций вентиляционной установки данное решение может быть реализовано в
нестандартном щите, разработанном под индивидуальные требования клиента.

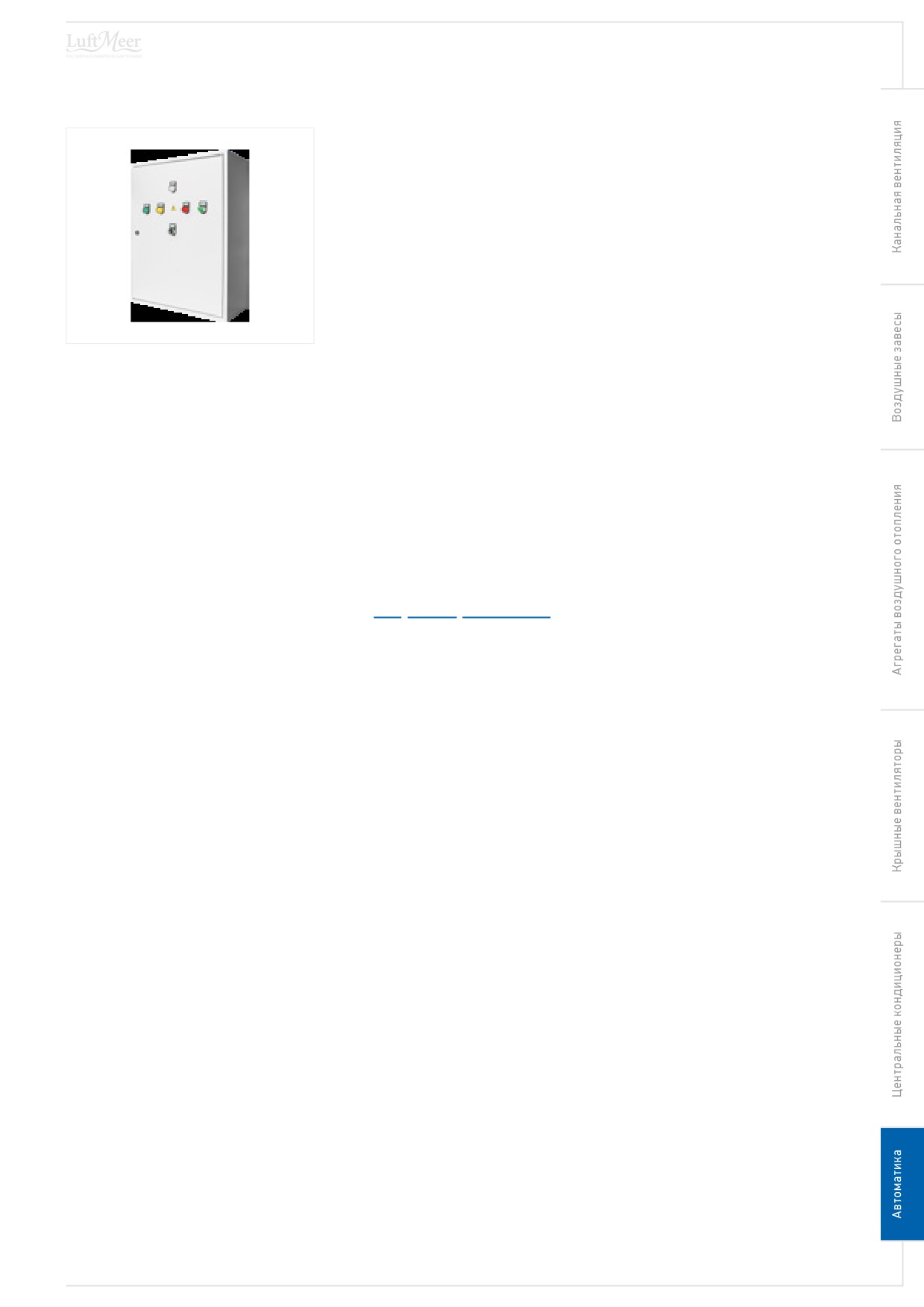

Рис. 63. Щит управления /SZM
Конструкция
Щит управления SZM представляет собой единый металлический корпус (щит), где совмещена логическая часть (в виде
контроллера с панелью управления) с силовой (рассчитанной на конкретный набор подключаемых исполнительных
устройств).
На двери располагаются органы ручного управления и индикации. Щит комплектуется выносной панелью /SM.O, которая
может быть размещена как рядом со щитом, так и вынесена отдельно.
Формирование имени
SZM-E.RF.VH-3F2.16.3E2.32
1
2
3
1.
Название решения.
3FEn.a — Подключение вентилятора вытяжки через частотный
преобразователь 3~380В, n — кол-во двигателей, a — ном.
2.
Функционал.
ток автомата защиты, А
H — управление установкой с водяным нагревом.
E — управление установкой с электрическим нагревом.
1Tn.a — Подключение вентилятора притока с термоконтактами
RF — управление резервом вентилятора или резервом двигателя.
1~220В, n — кол-во двигателей, a — ном. ток автомата защиты, А
MD — управление заслонкой рециркуляции ВКЛ/ВЫКЛ.
3Tn.a — Подключение вентилятора притока с термоконтактами
VH — подключение обогрева утепленного клапана.
3~380В, n — кол-во двигателей, a — ном. ток автомата защиты, А
3.
Силовая часть.
1TEn.a — Подключение вентилятора вытяжки с термоконтактами
1Fn.a — подключение вентилятора притока через частотный
1~220В, n — кол-во двигателей, a — ном. ток автомата защиты, А
преобразователь 1~220В, n — кол-во двигателей, a — ном.
ток автомата защиты, А
3TEn.a — Подключение вентилятора вытяжки с термоконтактами
3~380В, n — кол-во двигателей, a — ном. ток автомата защиты, А
3Fn.a — подключение вентилятора притока через частотный
преобразователь 3~380В, n — кол-во двигателей, a — ном.
3Rn.b — Подключение вентилятора притока без термоконтактов
ток автомата защиты, А
1~220В/3~380В, n — кол-во двигателей, b — макс.ток уставки
теплового реле, А
1FEn.a — Подключение вентилятора вытяжки через частотный
преобразователь 1~220В, n — кол-во двигателей, a — ном.
3REn.b — Подключение вентилятора вытяжки без термоконтактов
ток автомата защиты, А
1~220В/3~380В, n — кол-во двигателей, b — макс.ток уставки
теплового реле, А
Пример: SZM-E.RF.VH-3F2.16.3E2.32 — щит на базе контроллера Zentec со встроенной силовой частью (SZM), управляющий установкой с электронагревом
(-E), резервом вентилятора (.RF) и обогревом клапана (.VH). Оба вентилятора (основной и резервный) подключается через 3-фазный частотный преоб-
разователь, каждый из вентиляторов защищается автоматическим выключателем с номинальным током 16А (3F2.16). Электронагреватель — с ШИМ-
блоком, имеет в своем составе 2 ступени, каждая из ступеней защищается автоматическим выключателем с номинальным током 32А (3E2.32).
Область применения
/SZM-H_
Модуль управления вентиляционной установкой с водяным нагревом на основе контроллера с выносной панелью (панель
/SM.O поставляется вместе со щитом).
/SZM-E_
Модуль управления вентиляционной установкой с электрическим нагревом на основе контроллера с выносной панелью
(панель /SM.O поставляется вместе со щитом).
/SZM-RF_
Модуль управления вентиляционной установкой без нагрева с основным и резервным вентилятором/двигателем (панель
/SM.O не требуется).
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
131
SZM. Щиты управления со встроенной силовой частью
SKZ-M. Модули управления малыми вентиляционными установками с электрическим нагревом
/SZM-H.RF_
Модуль управления вентиляционной установкой с водяным нагревом, а также основным и резервным вентилятором/дви-
гателем на основе контроллера с выносной панелью (панель /SM.O поставляется вместе со щитом).
/SZM-E.RF_
Модуль управления вентиляционной установкой с электрическим нагревом, а также основным и резервным вентилятором/
двигателем на основе контроллера с выносной панелью (панель /SM.O поставляется вместе со щитом).
Рекомендации по проектированию
Запуск
Запуск щитов осуществляется вручную с панели /SM.O
Переключение режимов
Переключение режимов «ЗИМА/ЛЕТО» осуществляется вручную с панели /SM.O
Управление рециркуляцией
Функция MD может дополнять любой из щитов вида SZM-H_ , SZM-E_, SZM-RF_:
◼
подключение привода заслонки рециркуляции (230В с/без возвратной пружины). ОТКР/ЗАКР при помощи переключа-
теля на передней панели щита.
Подключение обогрева утепленных клапанов
Функция VH может дополнять любой из щитов вида SZM-H_ , SZM-E_, SZM-RF_:
◼
подключение обогрева утепленного клапана (дополнительный автомат защиты). Вкл/выкл обогрева при помощи пе-
реключателя на передней панели щита.
Работа в режиме подпора
Опция «Работа в режиме подпора» доступна для приточных (НЕ приточно-вытяжных) систем с водяным или электрическим
нагревом:
◼
включение системы происходит при поступлении сигнала ПОЖАР;
◼
для защиты линии питания вентилятора внутри щита применяется автоматический выключатель категории D (вместо
С в стандартном применении).
Управление и индикация
◼
Питание на щит
◼
Включение/выключение насоса вручную (только для SZM-H_)
◼
Индикация засорения фильтра
◼
Индикация аварии
◼
Индикация работы
◼
Работа вентилятора основного (только для SZM-_RF)
◼
Работа вентилятора резервного (только для SZM-_RF)
Любое использование материалов
132
допускается только с письменного разрешения правообладателя
SO. Силовые модули
SKZ-M. Модули управления малыми вентиляционными установками с электрическим нагревом
8.3. SO. Силовые модули
Назначение
Предназначены для прямого запуска и защиты от перегрузок асинхронных элек-
тродвигателей различных устройств и механизмов (насосов, вентиляторов, при-
водов заслонок), а также электронагревателей.
Рис. 64. Силовой модуль /SO_
Конструкция
Ящик управления серии SOM состоит из металлического корпуса (щита) со смонтированной внутри него платой с пуско-
регулирующей аппаратурой. На двери ящика располагаются органы ручного управления и сигнализации (кнопки, пере-
ключатели, лампы) служащие для ручного запуска и остановки электродвигателей, для электронагревателей только
органы сигнализации. Внутри корпуса на панели расположен клеммник для подключения внешних цепей управления и
сигнализации.
Область применения
/SOM.3T._
Модули управления вентилятором (насосом), 3ф~380 В / 1ф~220 В, с биметаллическими термоконтактами.
/SOM.R._
Модули управления вентилятором (насосом), 3ф~380 В / 1ф~220 В, ,без биметаллических термоконтактов.
/SOM.DU._
Модули управления вентилятором вытяжной и приточной противодымной вентиляции.
/SOM.3D_
Модули управления электронагревом.
/SOM.DW, SOM.DE._
Модули управления доводчиками: водяным и электрическим.
/SOM.EMU
Модуль управления бактерицидной секцией.
/SA.MN._
Модули управления агрегатам воздушного отопления (АВО).
/SOC
Модули управления воздушными завесами.
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
133
SO. Силовые модули
SOM.3T, SOM.R, SOM.DU. Силовые модули управления электродвигателями (вентиляторы, насосы)
8.3.1. SOM.3T, SOM.R, SOM.DU. Силовые модули управления электродвигателями
(вентиляторы, насосы)
Назначение
Силовые модули /SOM.3T._ и /SOM.R._ предназначены для управления электродвигателями (вентилятор, насос).
Модули /SOM.DU._ предназначены для работы с вентиляторами вытяжной и приточной противодымной вентиляции.
Режимы работы
Работа в режиме «Дистанция» (внешнее управление, например — модулем /SK_):
◼
для двигателей с биметаллической термозащитой — варианты подключения термоконтактов:
◼
на вход аварии модуля /SK_;
◼
на вход аварии модуля /SOM., выход аварии которого необходимо подключить на вход аварии модуля /SK_;
◼
для двигателей БЕЗ биметаллической термозащиты:
◼
выход аварии модуля /SOM. необходимо подключить на вход аварии модуля /SK_;
◼
сброс аварии и запуск вентилятора в данном режиме производится вручную, из меню контроллера /SK.
Работа в режиме «Местный» (работа без модуля /SK_):
◼
блоки /SOM. всегда предусматривают ручной перезапуск двигателя при аварии вентилятора — по термоконтактам
двигателя или по сигналу термореле щита.
При необходимости контроля работы вентилятора по датчику давления /DP.R — датчик заводится не на модуль /
SOM., а на вход аварии вентилятора модуля /SK_.; модуль /SOM. самостоятельно НЕ может работать с датчиком дав-
ления /DP.R.
Функции модулей
Управление и индикация
Модули имеют следующие функции:
Управление и индикация /SOM.3T._, /SOM.R._, /SOM.DU._:
◼
дистанционный пуск от беспотенциального контакта /
◼
подача питающего напряжения на модуль;
местный пуск вручную (выбор режима переключателем
◼
индикация работы вентилятора (по состоянию контак-
на крышке);
тора);
◼
отключение по сигналу пожарной сигнализации (кроме
◼
переключатель управления «Местное / Ноль / Дистан-
/SOM.DU._);
ция».
◼
защита от короткого замыкания;
◼
подача дистанционного сигнала состояния «работа /
остановка» в систему диспетчеризации здания (бес-
потенциальный контакт);
◼
подключение привода клапана с питающим напряже-
нием 220 В;
◼
степень защиты IP31 (по запросу — IP54 и выше).
Табл. 72. Электрические характеристики модулей /SOM.3T._
Имя модуля (двигатели с биметал-
Максимальная мощ-
Количество фаз / характеристика / но-
Т/р
лическими термоконтактами)
ность двигателя, кВт
минал автомата по нагрузке
0,18
0,25
0,37
/SOM.3T.06
0,55
3p / C / 6A
0,75
1,1
1,5
2,2
1
/SOM.3T.10
3p / C / 10A
3
4
/SOM.3T.16
3p / C / 16A
5,5
/SOM.3T.20
7,5
3p / C / 20A
/SOM.3T.32
11
3p / C / 32A
/SOM.3T.40
15
3p / C / 40A
/SOM.3T.50
18,5
3p / C / 50A
Любое использование материалов
134
допускается только с письменного разрешения правообладателя
SO. Силовые модули
SOM.3T, SOM.R, SOM.DU. Силовые модули управления электродвигателями (вентиляторы, насосы)
Имя модуля (двигатели с биметал-
Максимальная мощ-
Количество фаз / характеристика / но-
Т/р
лическими термоконтактами)
ность двигателя, кВт
минал автомата по нагрузке
/SOM.3T.63
22
3p / C / 63A
4
/SOM.3T.80
30
3p / C / 80A
/SOM.3T.100
37
3p / C / 100A
6
/SOM.3T.125
45
3p / C / 125A
/SOM.3T.160
55
3p / C / 160A
75
7
/SOM.3T.200
3p / C / 200A
90
Табл. 73. Электрические характеристики модулей /SOM.R._
Максимальная мощ-
Количество фаз / характеристика / но-
Имя модуля (двигатели без термоконтактов)
Т/р
ность двигателя, кВт
минал автомата по нагрузке
/SOM.R.02.006
0,18
3p / C / 2A
/SOM.R.02.010
0,25
3p / C / 2A
/SOM.R.04.016
0,37
0,55
3p / C / 4A
/SOM.R.04.025
0,75
1,1
/SOM.R.06.040
3p / C / 6A
1,51
1
1,52
/SOM.R.10.060
2,2
3p / C / 10A
/SOM.R.10.080
3
/SOM.R.16.100
4
3p / C / 16A
/SOM.R.16.130
5,5
/SOM.R.20.180
7,5
3p / C / 20A
/SOM.R.32.250
11
3p / C / 32A
/SOM.R.40.320
15
3p / C / 40A
/SOM.R.50.400
18,5
3p / C / 50A
4
/SOM.R.63.500
22
3p / C / 63A
/SOM.R.80.650
30
3p / C / 80A
/SOM.R.100.800
37
3p / C / 100A
6
/SOM.R.125.930
45
3p / C / 125A
/SOM.R.160.1500
55
3p / C / 160A
75
7
/SOM.R.200.2200
3p / C / 200A
90
1.
Двигатель 1,5 кВт 2 и 4 полюса.
2.
Двигатель 1,5 кВт 6 и 8 полюсов.
Табл. 74. Электрические характеристики модулей /SOM.DU._
Максимальная мощ-
Количество фаз / характеристика / но-
Имя модуля (вентиляторы противодымной защиты)
Т/р
ность двигателя, кВт
минал автомата по нагрузке
/SOM.DU.04
0,75
3p / D /4A
1
1,1
/SOM.DU.06
3p / D /6A
1,51
1,12
1,52
/SOM.DU.10
3p / D /10A
2,2
33
1
34
/SOM.DU.16
3p / D /16A
4
/SOM.DU.20
5,5
3p / D /20A
/SOM.DU.25
7,55
3p / D /25A
7,5
6
/SOM.DU.32
3p / D /32A
117
11
8
/SOM.DU.40
3p / D /40A
15
4
/SOM.DU.50
18,5
3p / D /50A
/SOM.DU.63
22
3p / D /63A
/SOM.DU.80
30
3p / D /80A
/SOM.DU.100
37
3p / D /100A
6
/SOM.DU.125
45
3p / D /125A
1.
Двигатель 1,5 кВт 2, 4 и 6 полюсов.
4.
Двигатель 3 кВт 6 и 8 полюсов.
7.
Двигатель 11 кВт 2 полюса.
2.
Двигатель 1,5 кВт 8 полюсов.
5.
Двигатель 7,5 кВт 2, 4 и 6 полюсов.
8.
Двигатель 11 кВт 4 и 6 полюсов.
3.
Двигатель 3 кВт 2 и 4 полюса.
6.
Двигатель 7,5 кВт 8 полюсов.
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
135
SO. Силовые модули
SOM.3D. Силовые модули управления ступенями электронагрева
8.3.2. SOM.3D. Силовые модули управления ступенями электронагрева
Назначение
Силовые модули /SOM.3D_ предназначены для управления ступенями нагрева.
Описание работы
◼
Включение в работу каждой ступени — по внешнему сигналу в виде беспотенциального контакта (например, от мо-
дуля /SK._).
◼
Сигнал о перегреве электронагревателя (от установленных термостатах) заводится на внешний щит управления (на-
пример, на модуль /SK._).
Функции модулей:
◼
пуск каждой ступени от беспотенциального контакта;
◼
защита от короткого замыкания;
◼
степень защиты IP31 (по запросу - IP54 и выше);
Управление и индикация /SOM.3D_:
◼
Подача питающего напряжения на модуль;
◼
Работа каждой ступени электронагрева.
Табл. 75. Электрические характеристики модулей /SOM.3D_
Кол-во ступеней
Количество ступеней
Количество фаз / характеристика / но-
Имя модуля
Т/р
Имя модуля
Т/р
х мощность, кВт
х мощность, кВт
минал автомата по нагрузке
SOM.3D1.16
1 x 8
SOM.3D2.16
2 x 8
3P/ C /16 A
SOM.3D1.20
1 x 11
SOM.3D2.20
2 x 11
3P/ C /20 A
SOM. 3D1.25
1 x 12
SOM. 3D2.25
2 x 12
3P/ C /25 A
2
1 x 16
2 x 16
SOM. 3D1.32
1
SOM. 3D2.32
3P/ C /32 A
1 x 17
2 x 17
1 x 20
2 x 20
SOM. 3D1.40
1 x 22
SOM. 3D2.40
2 x 22
3P/ C /40 A
1 x 24
2 x 24
4
1 x 25
2 x 25
SOM. 3D1.50
4
SOM. 3D2.50
3P/ C /50 A
1 x 27
2 x 27
1 x 40
2 x 40
SOM. 3D1.80
1 x 45
6
SOM. 3D2.80
2 x 45
3P/ C /80 A
5
1 x 48
2 x 48
Любое использование материалов
136
допускается только с письменного разрешения правообладателя
SO. Силовые модули
SOM.DW, SOM.DE. Модули управления доводчиками
8.3.3. SOM.DW, SOM.DE. Модули управления доводчиками
Назначение
Модули предназначены для управления ступенями доводчиками: /SOM.DW — водяного, /SOM.DE — электрического.
Модуль /SOM.DW управляет только клапаном доводчика. Клапан доводчика управляется в режиме ОТКР/ЗАКР. Питание
клапана — 220В. Подключение насоса к щиту не предусмотрено.
Модуль /SOM.DE управляет ступенями электрического доводчика.
Данные модули работают совместно с комнатным термостатом /DA.RD. Опционально, для более надежного контроля рабо-
ты внешнего вентилятора основной системы, предусматривается подключение реле потока воздуха.
Описание работы
◼
Включение в работу модуля осуществляется при наличии двух сигналов — внешнего сигнала в виде беспотенциаль-
ного контакта о работе основной системы и сигнала от термостата.
◼
В модулях /SOM.DE сигнал о перегреве электронагревателя (от установленных термостатах) заводится непосред-
ственно на сам модуль /SOM.DE.
Функции модулей:
◼
пуск каждой ступени и открытие клапана от беспотенциального контакта основного щита и термостата;
◼
защита от короткого замыкания;
◼
степень защиты IP31 (по запросу - IP54 и выше).
Управление и индикация /SOM.DW, /SOM.DE:
◼
подача питающего напряжения на модуль.
Табл. 76. Электрические характеристики модулей /SOM.DE
Кол-во фаз / хар-
Кол-во ступеней
Кол-во ступеней
Имя модуля
Т/р
Имя модуля
ка / номинал авто-
Т/р
х Мощность, кВт
х Мощность, кВт
мата по нагрузке
SOM.DE.3D1.16
1 x 8
SOM.DE.3D2.16
2 x 8
3P/ C /16 A
SOM.DE.3D1.20
1 x 11
SOM.DE.3D2.20
2 x 11
3P/ C /20 A
SOM.DE.3D1.25
1 x 12
SOM.DE.3D2.25
2 x 12
3P/ C /25 A
1 x 16
2 x 16
SOM.DE.3D1.32
1
SOM.DE.3D2.32
3P/ C /32 A
1 x 17
2 x 17
4
1 x 20
2 x 20
SOM.DE.3D1.40
1 x 22
SOM.DE.3D2.40
2 x 22
3P/ C /40 A
1 x 24
2 x 24
1 x 25
2 x 25
SOM.DE.3D1.50
4
SOM.DE.3D2.50
3P/ C /50 A
1 x 27
2 x 27
1 x 40
2 x 40
SOM.DE.3D1.80
1 x 45
6
SOM.DE.3D2.80
2 x 45
3P/ C /80 A
5
1 x 48
2 x 48
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
137
SO. Силовые модули
SOM.EMU. Модули управления бактерицидными секциями
8.3.4. SOM.EMU. Модули управления бактерицидными секциями
Назначение
Данный модуль предназначен для защиты, а также местного и дистанционного управления лампами бактерицидных
секций.
Формирование имени
SOM.EMU.01E
1
2
1.
Силовой модуль секции УФ обеззараживания.
2.
01 — количество управляемых ламп (01 — 1 лампа; 02 — 2 лампы; 03 — 3 лампы; 04 — 4 лампы; 06 — 6 ламп; 08 — 8 ламп; 12 — 12 ламп);
E — напряжение питания модуля (E — 1ф~220В; D — 3ф~380В).
Режимы работы
◼
Дистанционный режим: запуск в работу модуля — при поступлении сигнала от щита управления основной вентсисте-
мой;
◼
Местный: запуск в работу модуля — по нажатию кнопки Пуст/Стоп на передней панели.
УФ-секция должна включаться за 5-7 минут до пуска вентилятора (для вывода ламп на рабочий режим), и выклю-
чаться синхронно с вентилятором.
Функции модулей:
◼
пуск модуля в дистанционном или местном режиме;
◼
вывод дистанционного сигнала аварии в виде беспотенциального контакта;
◼
отображение часов наработки ламп бактерицидной секции — для своевременной их замены;
◼
защита от короткого замыкания;
◼
степень защиты IP31 (по запросу — IP54 и выше).
Управление и индикация /SOM.EMU._:
◼
подача питающего напряжения на модуль;
◼
работа каждой лампы;
◼
перегрев ламп ЭПРА;
◼
переключатель режимов работы: Местный — Стоп — Дистанционный;
◼
кнопка Пуск/Стоп — для запуска модуля в местном режиме.
Габаритные характеристики
Табл. 77. Габаритные характеристики модулей /SOM.EMU
Наименование
1E
2E
3E
4E
6E
8E
12D
/SOM.EMU
Т/р
1
1
1
2
2
2
2
Любое использование материалов
138
допускается только с письменного разрешения правообладателя
SO. Силовые модули
SA.MN._ Модули управления агрегатам воздушного отопления (АВО)
8.3.5. SA.MN._ Модули управления агрегатам воздушного отопления (АВО)
Назначение
Данный модуль предназначен для управления и защиты агрегатов воздушного управления с подмесом наружного воздуха.
Формирование имени
SA.MN.230
1
2
3
1.
SA — силовой модуль АВО.
2.
MN — c функцией подмеса наружного воздуха.
3.
230 — напряжение питания клапана рециркуляции (230 — 230В AC, 24 — 24В AC).
Функции модуля
◼
Защита линии питания вентилятора АВО
◼
Запуск модуля вручную, при помощи переключателя на передней панели
◼
Откр/Закр двухходового клапана по сигналу от комнатного термостата /SA.A1L
◼
Отработка угрозы замерзания теплообменника (по сигналу капиллярного термостата /DA.KD_._KZ): отключение вен-
тилятора АВО, открытие водяного клапана.
◼
Индикация засорения фильтра (при срабатывании датчика /DP.R)
◼
Управление рециркуляцией: в щитах SA.MN.230 ОТКР-ЗАКР при помощи переключателя на передней панели, в щитах
SA.MN.24 - задание положения клапана сигналом 0-10В от позиционера /SM.010.
Управление и индикация /SA.MN._
◼
Подача питающего напряжения на модуль
◼
Индикация «Работа» - по факту запуска модуля
◼
Индикация «Рециркуляция» - по факту включения режима рециркуляции
◼
Индикация «Засорение фильтра»
◼
Кнопка Пуск/Стоп - для запуска модуля
◼
Переключатель Вкл/Выкл - для включения/выключения режима рециркуляции.
Габаритные характеристики
Табл. 78. Габаритные характеристики модулей SA.MN._
Наименование /SA.MN._
230
24
Т/р
1
2
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
139
SO. Силовые модули
SOC. Модули управления воздушными завесами
8.3.6. SOC. Модули управления воздушными завесами
Управление и индикация
Управление и индикация модулей /SOC:
◼
подача питающего напряжения на модуль;
◼
ручной пуск вентилятора, или ручной перезапуск после автоматического отключения;
◼
ручное отключение вентилятора;
◼
индикация работы вентилятора (по состоянию контактора);
◼
для /SOC.3T._.1P.4 — ручной пуск-стоп насоса, индикация работы;
◼
для /SOC.3T._.3D_._ — работа ступеней электронагрева;
◼
переключатель управления «Местное / Ноль / Дистанция».
Для автоматизации воздушной завесы с водяным нагревом рекомендуется использовать термостаты защиты от
замерзания по воздуху /DA.KD_._KZ и воде /DW._D, а также, на усмотрение проектировщика, могут быть подобраны
насосы циркуляционные /P.
Табл. 79. Электрические характеристики модулей /SOC для завесы с водяным калорифером
Модуль
Т/р
Мощность двигателя вентилятора, кВт
Насос
/SOC.3T.02.1P.4
2
0,55
/SOC.3T.04.1P.4
2
1,1
1~220 В до 4 А
/SOC.3T.06.1P.4
2
1,5
/SOC.3T.10.1P.4
2
3
Табл. 80. Электрические характеристики модулей /SOC для завесы с электрическим калорифером
Модуль
Т/Р
Мощность двигателя вентилятора, кВт
Количество ступеней, шт.
Мощность ступени, кВт
/SOC.3T.02.3D1.20
2
1
12
/SOC.3T.02.3D1.25
2
1
16
0,55
/SOC.3T.02.3D2.20
2
2
12
/SOC.3T.02.3D2.25
2
2
16
/SOC.3T.04.3D1.20
2
1
12
/SOC.3T.04.3D1.25
2
1
16
1,1
/SOC.3T.04.3D2.20
2
2
12
/SOC.3T.04.3D2.25
2
2
16
/SOC.3T.06.3D1.20
2
1
12
/SOC.3T.06.3D1.25
2
1
16
1,5
/SOC.3T.06.3D2.20
2
2
12
/SOC.3T.06.3D2.25
2
2
16
/SOC.3T.10.3D1.20
2
1
12
/SOC.3T.10.3D1.25
2
1
16
/SOC.3T.10.3D2.20
2
3,0
2
12
/SOC.3T.10.3D2.25
2
2
16
/SOC.3T.10.3D3.25
5
3
16
Любое использование материалов
140
допускается только с письменного разрешения правообладателя
Выносные пульты и панели управления

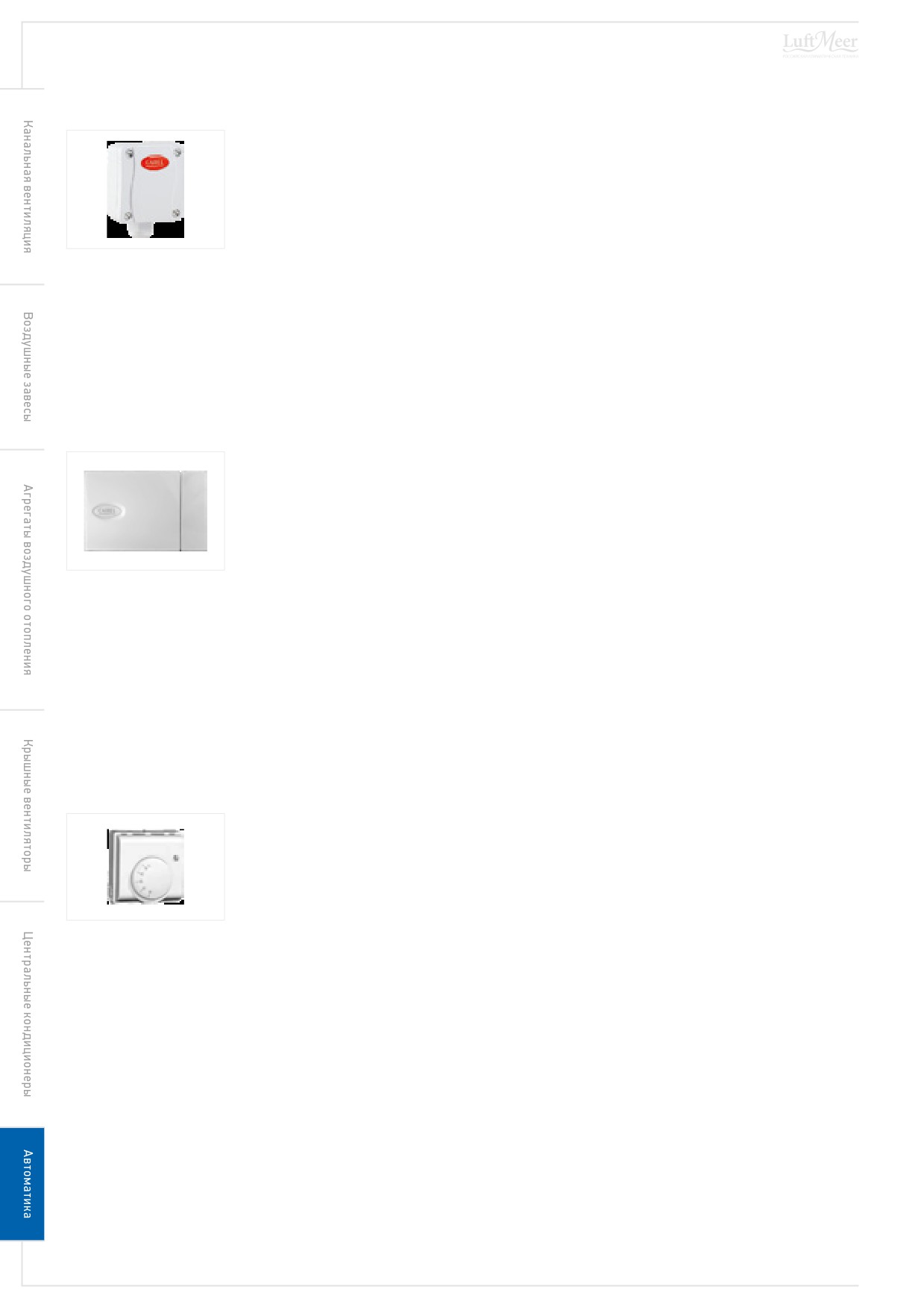

SM.DU, SM2.DU. Выносные пульты дистанционного управления
8.4. Выносные пульты и панели управления
8.4.1. SM.DU, SM2.DU. Выносные пульты дистанционного управления
Назначение:
◼
автономный пульт дистанционного управления, без дисплея;
◼
дистанционное включение-выключение (SM2.DU — два отдельных пере-
ключателя), световая индикация работы и аварии.
Область применения
◼
Степень защиты IP54.

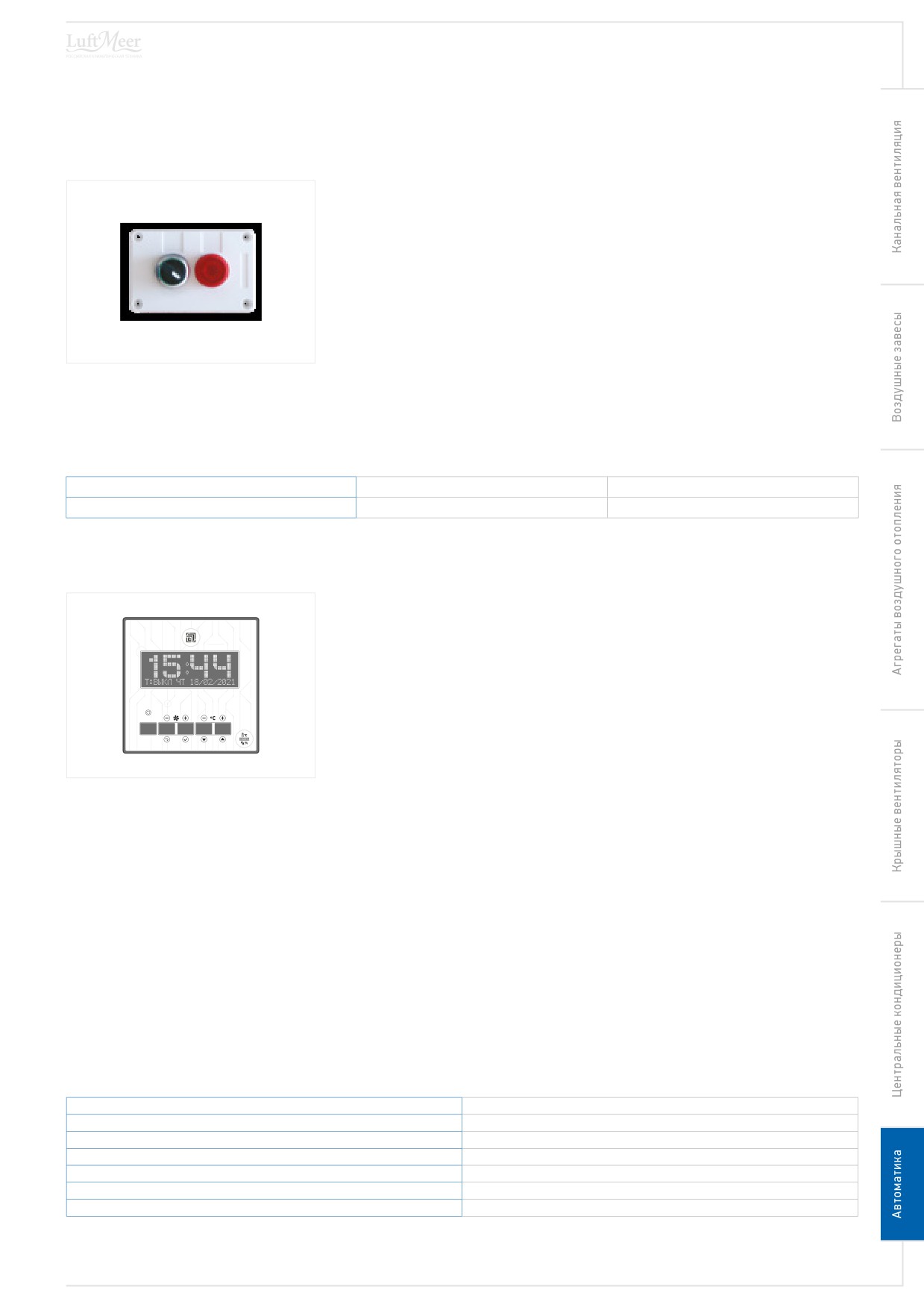

Рис. 65. Выносной пульт /SM.DU
Габаритные характеристики
Табл. 81. Габаритные характеристики пультов /SM_.DU
Имя выносного пульта
SM.DU
SM2.DU
Габариты (В х Ш х Г, мм)
110х70х65
150х70х65
8.4.2. SM.O. Выносная панель
Назначение
Выносная панель /SM.O предназначена для удаленного контроля и управления в
системах отопления, вентиляции и кондиционирования.
ВЫНОСНАЯ
SM.O
ПАНЕЛЬ УПРАВЛЕНИЯ
ON/OFF
MENU
Рис. 66. Выносная панель /SM.O
Функции
◼
Встроенный датчик комнатной температуры;
◼
Встроенные энергонезависимые часы реального времени;
◼
Отображение показаний: встроенного датчика комнатной температуры и датчика обратной воды;
◼
Отображение режима работы (вентиляция/подогрев/охлаждение);
◼
Возможность удаленного включения/выключения установки;
◼
Возможность удаленного задания уставки поддерживаемой температуры;
◼
Отображение кодов аварий;
◼
Подключение к контроллеру управления по Modbus RTU (RS 485);
Технические характеристики
Табл. 82. Технические характеристики выносной панели /SM.O
Напряжение питания
12 V DC (от контроллера Zentec)
Потребляемая мощность
не более 2,5 Вт
Допустимая температура эксплуатации
+5°С ..+40°С
Допустимая температура хранения/транспортировки
-30°С ..+50°С
Характеристика встроенного датчика температуры
NTC 10k
Максимальное расстояние до контроллера
250 м
Габаритные размеры, мм
110 х 90 х 11
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
141
Выносные пульты и панели управления
SM.010. Позиционер
8.4.3. SM.010. Позиционер
Назначение:
Позиционер предназначен для ручного задания положения электроприводов с
плавным управлением.

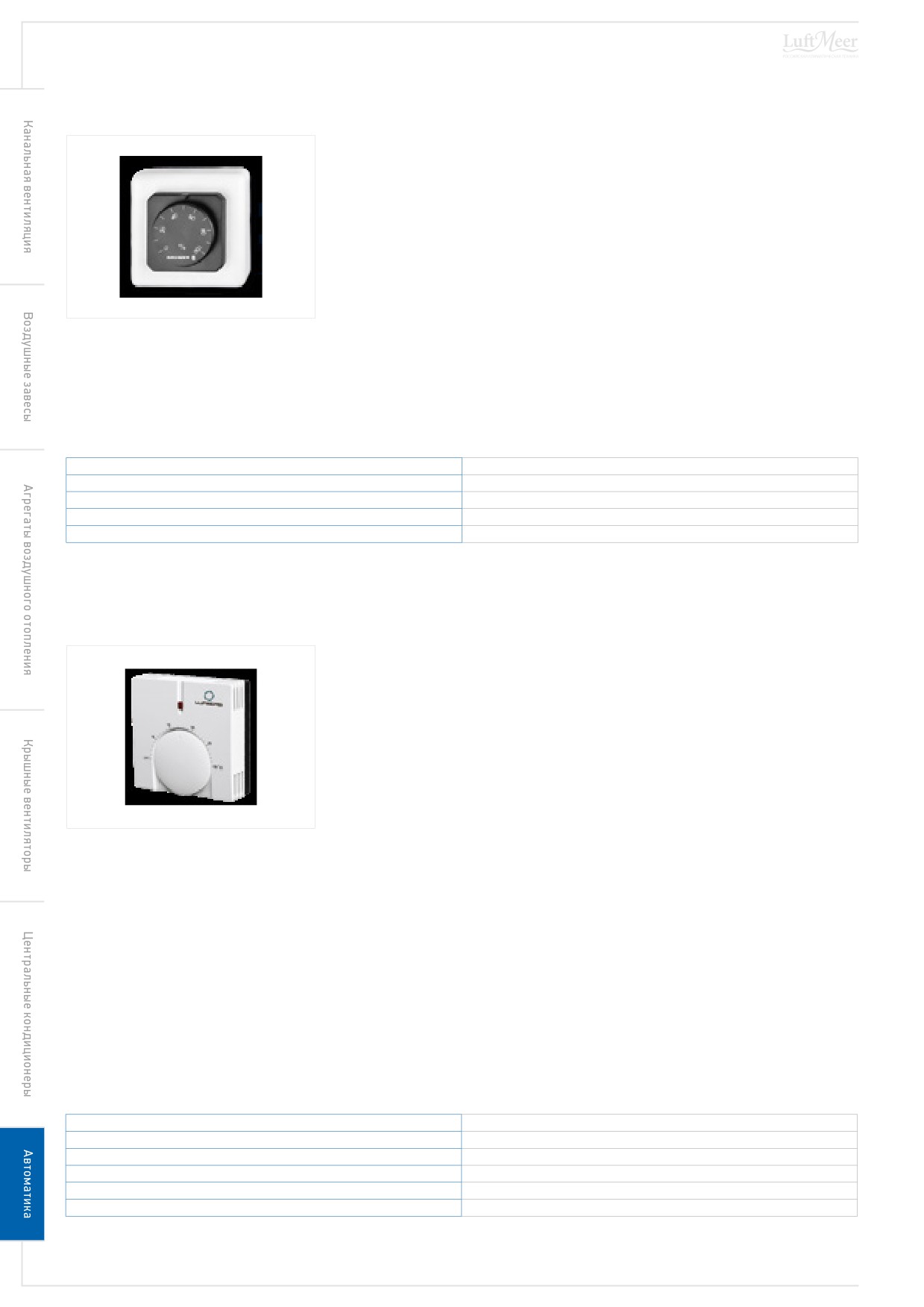

Рис. 67. Позиционер SM.010
Технические характеристики
Табл. 83. Технические характеристики позиционера SM.010
Напряжение питания
24V AC/DC или 15V DC (опред. перекл.)
Сигнал управления
(0)2… 10V DC (макс. 5 мА)
Диапазон регулирования
0… 100%
Допустимая температура эксплуатации
- 30°С … + 50°С
Габаритные размеры, мм
70х70х39
8.4.4. SA.A1L. Пульт управления АВО
Назначение:
Электронный пульт управления агрегатами воздушного отопления (АВО) с реле
для управления водяным клапаном. При падении температуры в помещении
ниже на 2°С, чем заданная температура, водяной клапан открывается. При до-
стижении заданной уставки, водяной клапан закрывается.
Рис. 68. Пульт управления АВО SA.A1L
Функции
◼
Встроенный датчик температуры
◼
Задание уставки температуры поворотным переключателем
◼
Индикация LED включения режима нагрева
◼
Индикация LED достижения заданной температуры (выключение нагрева)
◼
Возможность перевод пульта в энергосберегающий режим по завершению работы с ним
Технические характеристики
Табл. 84. Технические характеристики пульта управления АВО SA.A1L
Напряжение питания
220V AC ± 10%, 50/60 Гц
Сигнал управления водяным клапаном
ОТКР/ЗАКР
Диапазон задаваемых температур
+ 5°С … + 30°С
Ограничение тока
Резистивное 2А, Индуктивное 1А
Степень защиты
IP30
Габаритные размеры, мм
86х86х33
Любое использование материалов
142
допускается только с письменного разрешения правообладателя
A. Электроприводы воздушных заслонок
SM.010. Позиционер
8.5. A. Электроприводы воздушных заслонок
Назначение
Приводы предназначены для управления воздушными клапанами в системах вентиляции и
кондиционирования воздуха.
Универсальные электроприводы обеспечивают высокий крутящий момент и при этом могут
быть размещены в очень небольшом пространстве. У электроприводов с функцией защитного
возврата специальная пружина при перемещении привода в нормальное рабочее положение
взводится и гарантирует при исчезновении электропитания безопасное открытие/закрытие
заслонки или клапана.

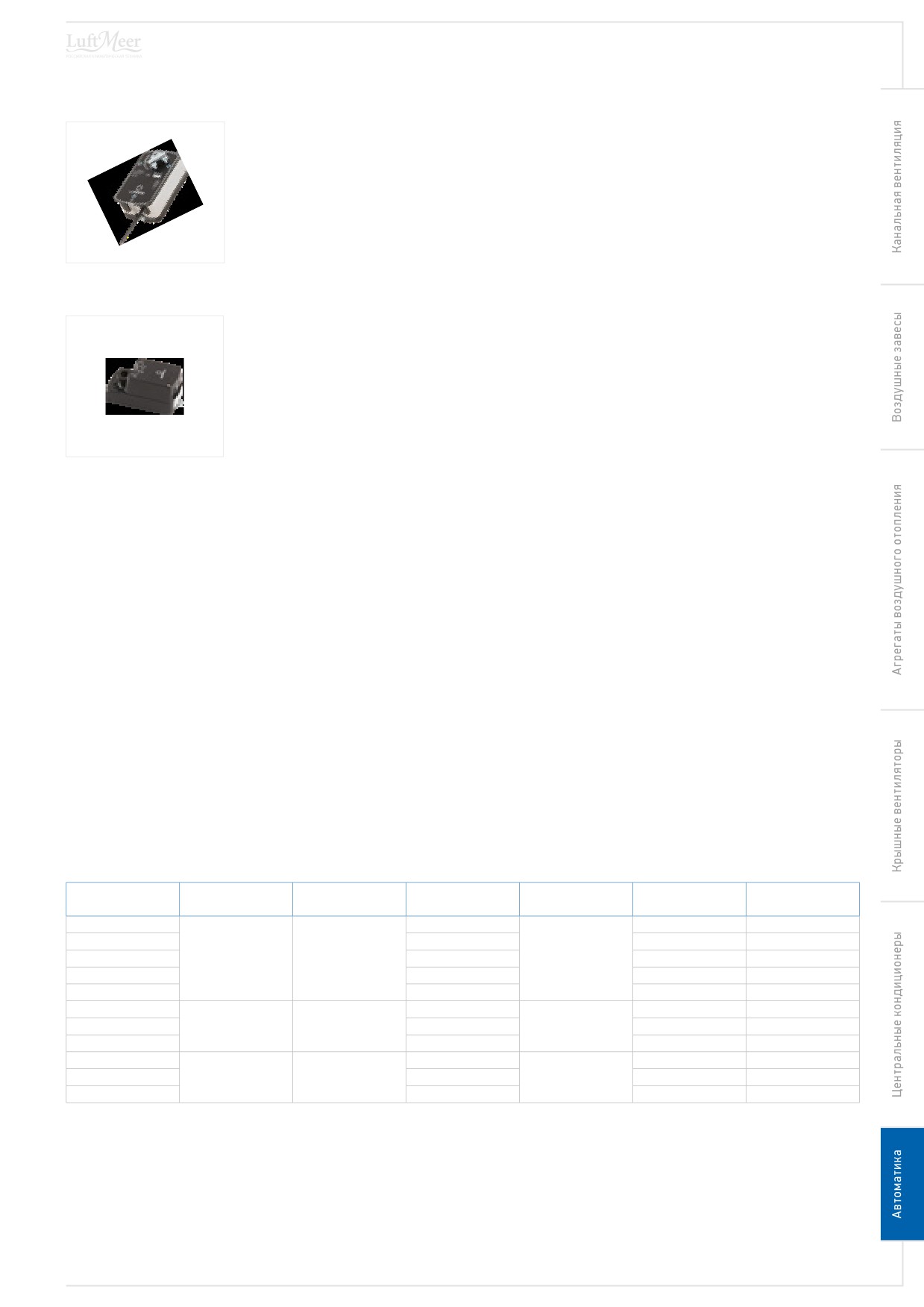

Рис. 69. Привод /A.2x.S.05L
Электроприводы снабжены фиксаторами предотвращающими вращение корпуса привода.
Электроприводы защищены от перегрузки, не требуют конечных выключателей, у них автома-
тическое отключение при достижении заданной
точки или механического ограничителя и одновременно поддерживается возможность
управления.
Монтаж
Привод устанавливается непосредственно на вал заслонки при помощи многоцелевого адап-
тера, который не только предназначен для присоединения различных стержней (валов), но
Рис. 70. Привод
также может быть использован как индикатор положения и как ограничитель угла вращения.
/A.3x.N.04L
Область применения
/A._._._L
/A._._._G
◼
Производство Luftberg (Швейцария)
Производство Gruner (Германия)
◼
Температуры окружающей среды от -20°С до +50°С
Электроприводы Gruner имеет универсальное крепление
◼
Влажность окружающей среды от 5% до 95%
скобой и антиторсионной дугой. Каждый привод Gruner
◼
Степень защиты: IP54
имеет кнопку ручного управления, переключатель установ-
◼
ки направления вращения и механический ограничитель
Соединительный кабель: 1,0 м
угла поворота.
◼
Температуры окружающей среды от -30°С до +50°С
◼
Влажность окружающей среды от 5% до 95%
◼
Степень защиты: IP54
◼
Соединительный кабель: 0,9 м
Технические характеристики
Табл. 85. Технические характеристики приводов /A._._._L
Маркировка
Напряжение
Крутящий
Наличие возвр.
Сигнал управления
Время срабат., сек
Площадь засл., м²
привода
питания, В
момент, Н·м
пруж.
A.010.N.04L(S)
4
35
< 0,8
A.010.N.08L(S)
8
30
< 1,6
A.010.N.16L(S)
24
0-10В
16
нет
80
< 3,2
A.010.N.24L(S)
24
125
< 4,8
A.010.N.32L(S)
32
240
< 6,4
A.010.S.05L(S)
5
70
< 1,0
A.010.S.10L(S)
24
0-10В
10
да
100
< 2,0
A.010.S.15L(S)
15
180
< 3,0
A.2x.S.05L(S)
5
70
< 1,0
A.2x.S.10L(S)
24
Откр/Закр
10
да
100
< 2,0
A.2x.S.15L(S)
15
180
< 3,0
(S) — наличие концевых выключателей на приводе.
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
143
A. Электроприводы воздушных заслонок
SM.010. Позиционер
Табл. 86. Технические характеристики приводов /A._._._L (продолжение)
Маркировка
Напряжение
Крутящий
Наличие возвр.
Сигнал управления
Время срабат., сек
Площадь засл., м²
привода
питания, В
момент, Н·м
пруж.
A.2xE.S.05L(S)
5
70
< 1,0
A.2xE.S.10L(S)
230
Откр/Закр
10
да
100
< 2,0
A.2xE.S.15L(S)
15
180
< 3,0
A.3x.N.02L(S)
2
25-35
< 0,4
A.3x.N.04L(S)
4
35
< 0,8
A.3x.N.08L(S)
8
30
< 1,6
230
2х/3х позиционное
нет
A.3x.N.16L(S)
16
80
< 3,2
A.3x.N.24L(S)
24
125
< 4,8
A.3x.N.32L(S)
32
240
< 6,4
(S) — наличие концевых выключателей на приводе.
Табл. 87. Технические характеристики приводов /A._._._G
Маркировка
Напряжение
Крутящий
Наличие возвр.
Сигнал управления
Время срабат., сек
Площадь засл., м²
привода
питания, В
момент, Н·м
пруж.
A.010.N.05G(S)
5
60-120
< 1,0
A.010.N.08G(S)
8
60-120
< 1,6
24
0-10В
нет
A.010.N.20G(S)
20
150
< 4,0
A.010.N.30G(S)
30
60-100
< 6,0
A.010.S.03G(S)
3
75
< 0,6
A.010.S.05G(S)
5
75
< 1,0
A.010.S.10G(S)
24
0-10В
10
да
75
< 2,0
A.010.S.15G(S)
15
150
< 3,0
A.010.S.20G(S)
20
150
< 4,0
A.2x.S.03G(S)
3
75
< 0,6
A.2x.S.05G(S)
5
75
< 1,0
A.2x.S.10G(S)
24
Откр/Закр
10
да
75
< 2,0
A.2x.S.15G(S)
15
150
< 3,0
A.2x.S.20G(S)
20
150
< 4,0
A.2xE.S.05G(S)
5
75
< 1,0
A.2xE.S.10G(S)
10
75
< 2,0
230
Откр/Закр
да
A.2xE.S.15G(S)
15
150
< 3,0
A.2xE.S.20G(S)
20
150
< 4,0
A.3x.N.05G(S)
5
60-120
< 1,0
A.3x.N.08G(S)
8
60-120
< 1,6
230
2х/3х позиционное
нет
A.3x.N.20G(S)
20
150
< 4,0
A.3x.N.30G(S)
30
150
< 6,0
*
(S) — наличие концевых выключателей на приводе.
Любое использование материалов
144
допускается только с письменного разрешения правообладателя
D. Датчики
Датчики температуры воздуха
8.6. D. Датчики
Формирование имени
/DA.AP
1
2
1.
D — датчик;
A — измеряемая величина (А — температура воздуха; W — температура воды; P — давление; H — влажность).
2.
A — тип датчика (A — наружный; C — канальный; R — комнатный; N — накладной; P — погружной);
P — характеристика датчика (P — Pt1000; Z — NTC10K; D — дискретный; A — 0..10В).
Пример: /DA.AP — датчик температуры воздуха наружный с характеристикой Pt1000.
Общие рекомендации по монтажу
Монтаж должен проводиться только квалифицированным персоналом в соответствии с соответствующими действую-
щими нормами. Монтаж производится при отсутствии напряжения. Подаваемое напряжение должно быть безопасно
мало.
На работу прибора может влиять его установка вблизи оборудования, не соответствующего нормам электромагнит-
ной совместимости. Рекомендуется применять экранированную проводку, соединяя экран с одной стороны с зазем-
лением. Избегайте прокладки кабеля параллельно с кабелями питания.
8.6.1. Датчики температуры воздуха

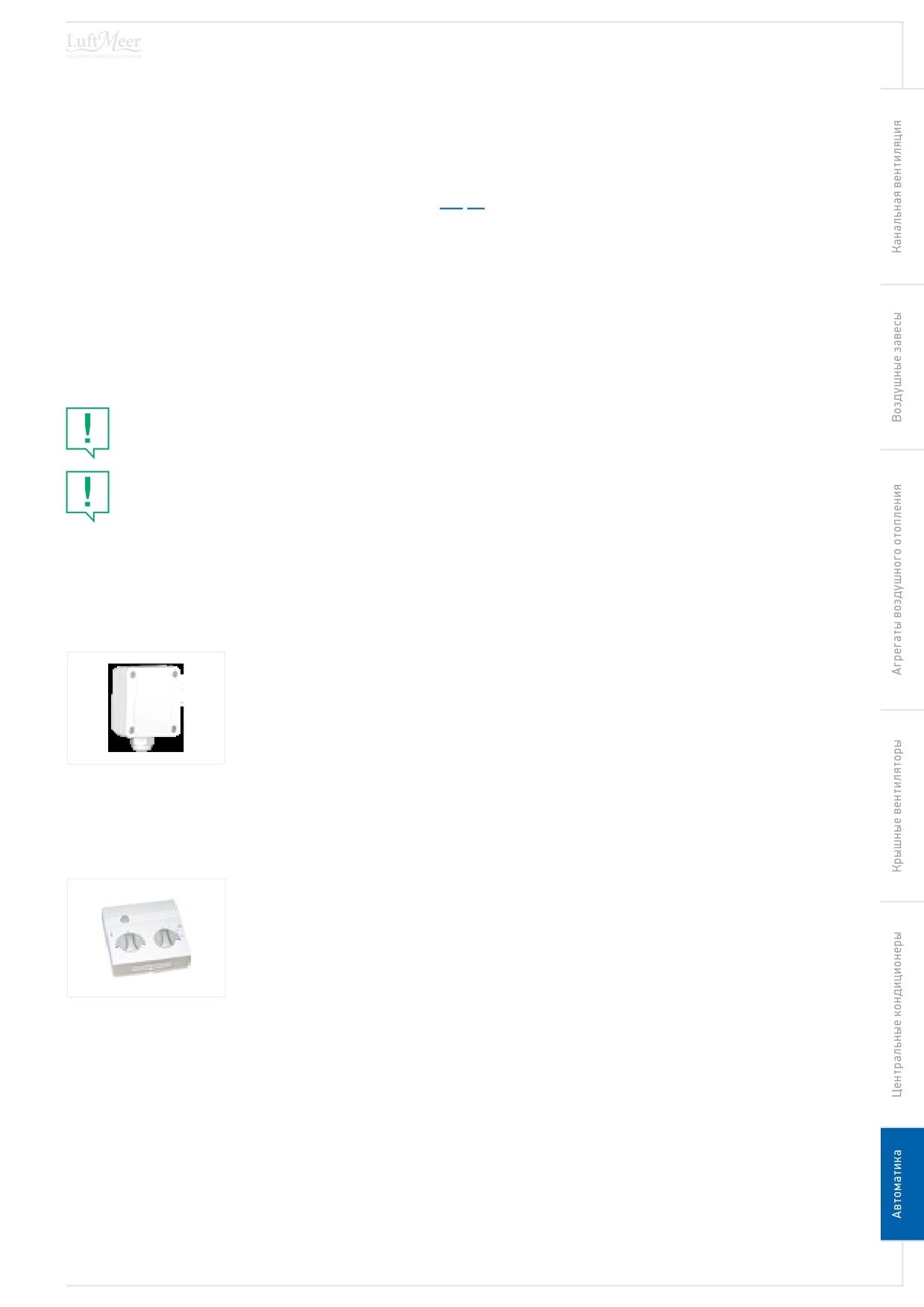

DA.AP. Датчик температуры воздуха наружный Pt1000
Назначение
Наружный датчик предназначен для измерения температуры окружающей среды в пределах
от -35°С до +90°С.
Характеристики
◼
Характеристика чувствительного элемента Pt1000.
◼
Степень защиты устройства IP65.
Рис. 71. Датчик /DA.AP
◼
Диапазон измерений устройства от -35°С до +90°С.
DA.RP. Датчик температуры воздуха комнатный Pt1000
Назначение
Наружный датчик предназначен для измерения температуры окружающей среды в пределах
от -35°С до +90°С.
Характеристики
◼
Характеристика чувствительного элемента Pt1000.
◼
Степень защиты устройства IP30.
Рис. 72. Датчик /DA.RP
◼
Диапазон измерений устройства от -35°С до +70°С.
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
145
D. Датчики
Датчики температуры воздуха
DA.AZ. Датчик температуры воздуха уличный NTC10K
Назначение
Датчик наружной температуры /DA.AZ предназначен для определения температуры наружно-
го воздуха в установках подготовки воздуха.
Характеристики
◼
Рабочий диапазон — от -50°С до +90°С
◼
Выходной сигнал — NTC 10 кОм при 25°С 1 %
Рис. 75. Датчик /DA.AZ
◼
Точность измерения (при 25°С) — ±0,3°С
◼
Допустимые условия хранения — температура: от -50°С до +90°С,
влажность: до 95 % отн. влаж.
◼
Кабельный сальник — M16, с гайкой сальника
◼
Габариты корпуса — 72 x 64 x 39.5 мм
◼
Степень защиты корпуса — IP65
DA.RZ. Датчик температуры воздуха комнатный NTC10K
Назначение
Датчик /DA.RZ применяется в составе систем отопления и кондиционирования воздуха. Пред-
назначен для настенного монтажа.
Характеристики
◼
Рабочий диапазон — от -10°С до +60°С
◼
Выходной сигнал — NTC 10 кОм при 25°С 1 %
Рис. 73. Датчик /DA.RZ
◼
Точность измерения (при 25°С) — ±0,3°С
◼
Допустимые условия хранения — температура: от -10°С до +60°С, влажность: от 10 % до
90 % отн. влаж. без конденс.
◼
Максимальный размер шлица отвертки — 2,8 мм
◼
Материал корпуса контакта — полиамид PA6
◼
Контакт — хромированная латунь
◼
Винтовой зажим — хромированная сталь
◼
Степень защиты корпуса — IP30
DA.RD. Термостат комнатный дискретный
Назначение
Термостат /DA.RD применяется для регулирования поддерживаемой в помещении температу-
ры. В качестве чувствительного элемента используется сильфон, заполненный газом. Термо-
стат предназначен для использования в коммерческих приложениях и в домашних системах
отопления и кондиционирования воздуха.
Корпус выполнен из высококачественного пластика. При понижении или повышении измеряе-
Рис. 74. Термостат
мой температуры относительно заданного значения термостат /DA.RD размыкает или замыка-
/DA.RD
ет однополюсный перекидной контакт (алгоритм выбирается при подключении).
Характеристики
◼
Чувствительный элемент — сильфон (наполненный газом)
◼
Температура срабатывания, °С — 10…30
◼
Температура окружающей среды, °С — 5…30
◼
Ресурс (число циклов) — 10000
◼
Исполнение — настенное
◼
Размеры (В х Ш х Г), мм — 83,5 х 80 х 43,5
◼
Цвет — белый
◼
Релейный выход — 10 (2,5А) / 250V AC
◼
Дифференциал — Δt = 0,4/0,8 К
◼
Скорость изменения температуры — 1 К/15 мин
◼
Степень защиты — IP 20 (класс II)
◼
Условия работы — нормальная неагрессивная окружающая среда (без повышенной влажности)
Любое использование материалов
146
допускается только с письменного разрешения правообладателя
D. Датчики
Датчики температуры воздуха
DA.CP. Датчик температуры воздуха канальный (погружной) Pt1000
Назначение
Канальный (погружной) датчик предназначен для измерения температуры неагрессивного
газа в пределах от -35°С до +105°С.
Корпус датчика сделан из высококачественной пластмассы Henkel. В качестве чувствитель-
ных элементов используются сенсоры Heraeus.
Характеристики
◼
Характеристика чувствительного элемента Pt1000.
◼
Степень защиты устройства IP42.

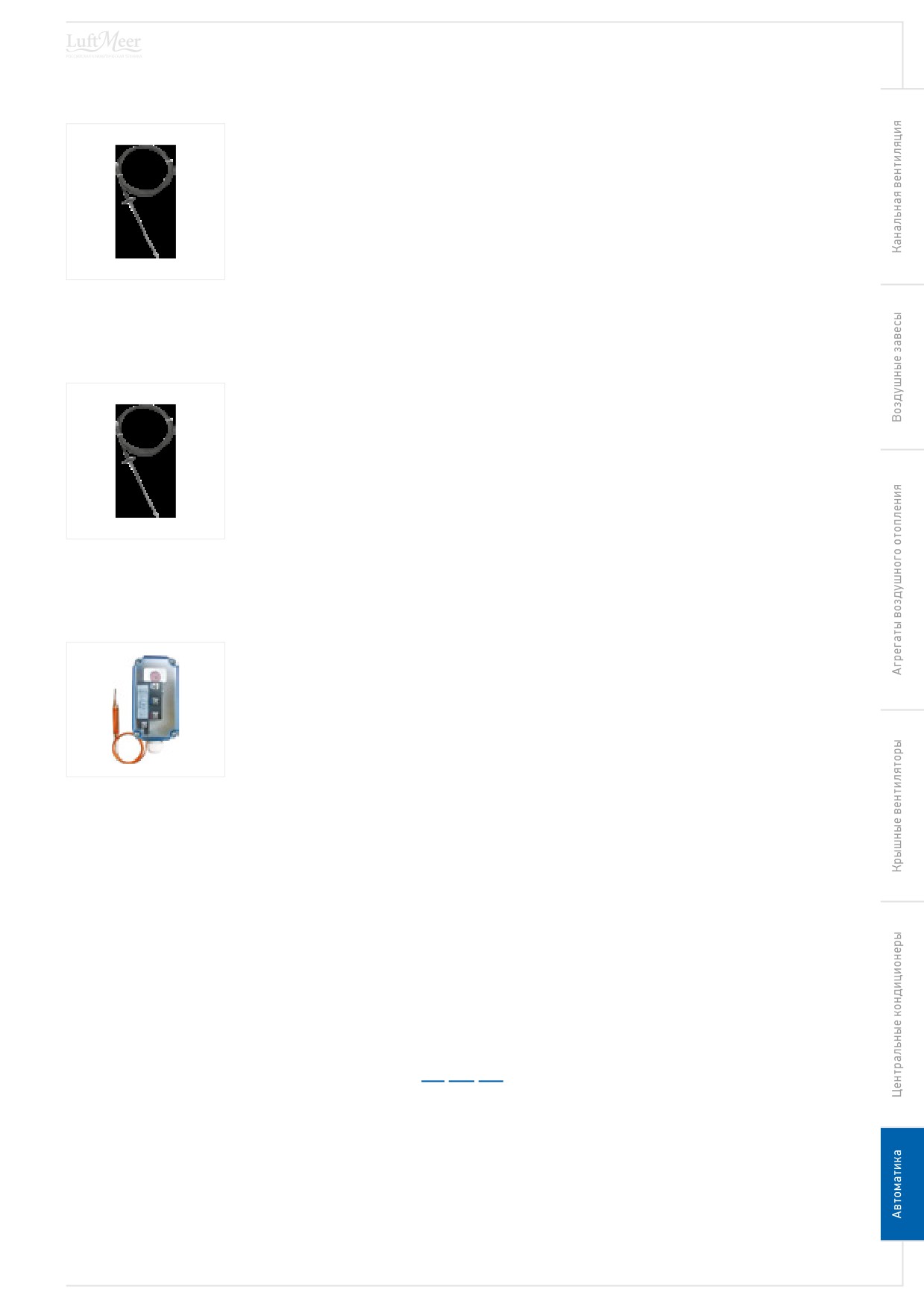

Рис. 76. Датчик /DA.CP
◼
Диапазон измерений устройства от -40°С до +105°С.
DA.CZ. Датчик температуры воздуха канальный (погружной) NTC10K
Назначение
Канальный (погружной) датчик предназначен для измерения температуры неагрессивного
газа в пределах от -35°С до +105°С.
Корпус датчика сделан из высококачественной пластмассы Henkel. В качестве чувствитель-
ных элементов используются сенсоры Heraeus.
Характеристики
◼
Характеристика чувствительного элемента NTC10K.
◼
Степень защиты устройства IP42.
Рис. 77
Датчик /DA.CZ
◼
Диапазон измерений устройства от -40°С до +105°С.
DA.KD_._KZ. Термостат защиты от замерзания
Назначение
Предназначены для управления температурой водяных теплообменников в системах отопле-
ния и кондиционирования, в каналах систем вентиляции.
Термостаты выполнены из полимерных комплектующих и отличаются прочностью, надежно-
стью, удароустойчивостью, не подвержены коррозии и защищены от помех, вызываемых ви-
брацией установок, где необходимо предотвратить образование льда.
Рис. 78. Термостат
/DA.KD
Характеристики
◼
Характеристика чувствительного элемента
— дис-
◼
Вес: 320г.
кретный выходной сигнал.
◼
Длина капиллярной трубки (зависит от типа датчика):
◼
Температура срабатывания: от -10°С до +10°С.
◼
DA.KD2.1KZ — 1800 мм;
◼
Рабочая температура: -10°С до +55°С.
◼
DA.KD3.1KZ — 3000 мм;
◼
Степень защиты IP65 класс 1.
◼
DA.KD6.2KZ — 6000 мм.
◼
Размеры: 140х62х65 мм.
Формирование имени
/DA.KD6.2KZ
1
2
3
1.
D — датчик.
A — измеряемая величина (А — температура воздуха; W — температура воды; P — давление; H — влажность).
2.
K — тип датчика (C — канальный; R — комнатный; N — накладной; P — погружной; K — капиллярный).
D — характеристика датчика (P — Pt1000; Z — NTC10K; D — дискретный; A — 0..10В).
6 — длина капиллярной трубки (2 — 1800 мм; 3 — 3000 мм; 6 — 6000 мм).
3.
Количество кронштейнов для крепления: 1 — 1 шт.; 2 — 2 шт.
Пример: /DA.KD6.2KZ — датчик температуры (термостат) капиллярного типа, с дискретным выходным сигналом, длина капиллярной трубки 6000 мм, с
двумя кронштейнами для крепления.
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
147
D. Датчики
Датчики температуры воды
8.6.2. Датчики температуры воды
DW.NP. Датчик температуры воды накладной Pt1000
Назначение
Накладной датчик предназначен для измерения температуры поверхности трубопровода в
пределах от -35°С до +70°С.
В качестве чувствительных элементов используются сенсоры Heraeus.

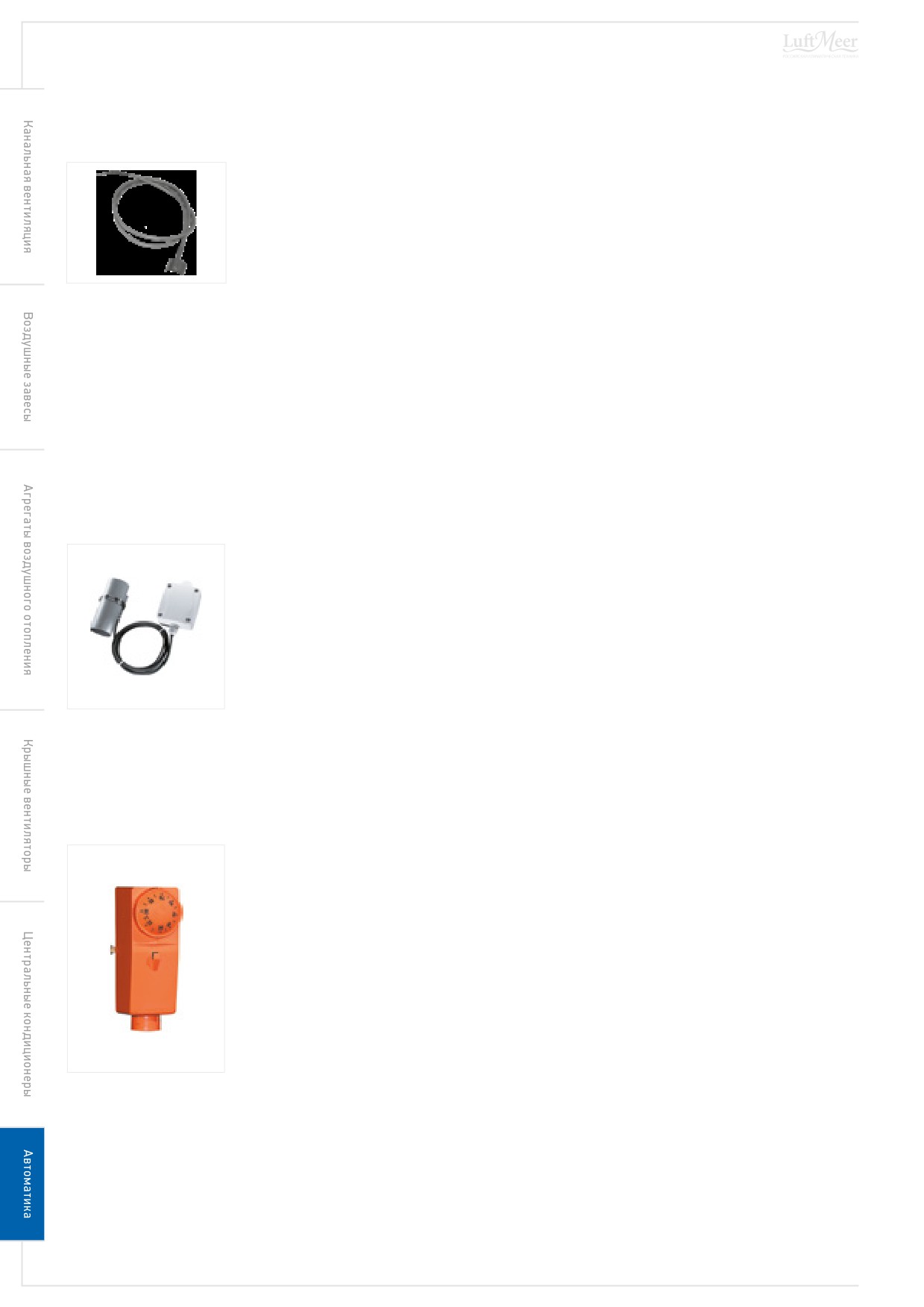

Рис. 79. Датчик /DW.NP
Характеристики
◼
Характеристика чувствительного элемента Pt1000.
◼
Степень защиты устройства IP65.
◼
Длина провода датчика 700 мм ± 30%.
◼
Рабочая температура от -40°С до +70°С.
◼
Диапазон измерений устройства от -35°С до +70°С.
DW.NZ. Датчик температуры обратной воды NTC10K
Назначение
Накладной датчик предназначен для измерения температуры поверхности трубопровода в
пределах от -35°С до +80°С.
В качестве чувствительных элементов используются сенсоры Heraeus.
Характеристики
◼
Характеристика чувствительного элемента NTC10K.
◼
Степень защиты устройства IP42.
◼
Длина провода датчика 700 мм ± 30%.
◼
Рабочая температура от -40°С до +80°С.
Рис. 80. Датчик
/DW.NZ
◼
Диапазон измерений устройства от -35°С до +80°С.
DW.ND. Накладной термостат
Назначение
Накладной термостат с перекидным контактом в комплекте с кабельной клеммой применя-
ется для контроля температуры в системах обогрева, бытовых водонагревателях, тепловых
завесах.
Термостат выполнен с биметаллическим чувствительным элементом. Корпус выполнен из вы-
сококачественного пластика.
Данный термостат не устанавливается в помещениях с повышенной влажностью и агрессив-
ных средах. При понижении или повышении измеряемой температуры относительно заданного
значения термостат может размыкать или замыкать.
Характеристики
◼
Чувствительный элемент — биметалл.
◼
Размеры, мм — 55 x 46 x 119.
◼
Температура срабатывания, ºС — 20…90.
◼
Релейный выход — 16 (2,5) А / 250 В~.
Рис. 81. Накладной
◼
Класс защиты — I.
◼
Дифференциал — Δt=5-10 К.
термостат
/DW.ND
◼
Степень защиты — IP 20.
◼
Скорость изменения температуры — 1 К/
◼
Ресурс (число циклов) — 100 000.
мин.
Любое использование материалов
148
допускается только с письменного разрешения правообладателя
D. Датчики
Датчики температуры воды
DW.PD. Погружной термостат
Назначение
Погружной термостат предназначен для контроля температуры в системах автоматического
управления бойлерами, насосами и аналогичными устройствами, устанавливается в подво-
дящих трубопроводах.
Термостат с чувствительным элементом жидкостного типа, защищенным погружной гильзой
с резьбовым соединением. Оснащен переключающими или размыкающими контактами и регу-
лятором с ограничителем температуры. Корпус выполнен из высококачественного пластика.
Данный термостат не устанавливается в помещениях с повышенной влажностью и агрессив-
ных средах.
Рис. 82. Погружной
термостат
При понижении или повышении измеряемой температуры относительно заданного значения
/DW.PD
термостат может размыкать или замыкать контакты.
Характеристики
◼
Температура срабатывания — 0…+90°С.
◼
Рабочая температура
— -35…+65°С при влажности
◼
10…90% (без конденсации).
Гистерезис — 4±1°.
◼
◼
Температура хранения — -20…+70°С при влажности
Максимальная температура чувствительного элемента
<95%.
— 120°С.
◼
◼
Корпус — АБС-пластик.
Чувствительный элемент — Медный в латунной гильзе
120 мм.
◼
Степень защиты — IP54, класс I.
◼
Контакты — Пылезащищенные микропереключатели с
◼
Размеры корпуса — 108 х 70 х 72 мм.
перекидными контактами (обогрев/охлаждение).
◼
Вес (макс.) — 440 г.
◼
Релейный выход — НЗ:16(6) А, 250 В~ НР: 6(4) А, 250 В~.
DW.PP. Датчик температуры погружной
Назначение
Погружной датчик температуры является электрическим контактным термометром с диапа-
зоном измерения от -30°С до +150°С, который устанавливается в трубопроводах и резервуарах
для измерения температуры жидкостей и газов. Он представляет собой ввинчиваемый термо-
метр сопротивления с корпусом из пластика с высокой ударной вязкостью, прямой защитной
трубкой и погружной гильзой из никелированной латуни с теплопроводной пастой.
Область применения датчика — трубопроводы, отопительные системы, в частности, для кон-
троля температуры обратной воды, коллекторы, теплоцентрали, системы холодного и горяче-
го водоснабжения, системы циркуляции масла и смазочных жидкостей, общепромышленное
применение.
Рис. 83. Датчик
Датчик не рассчитан на применение в агрессивных средах. Недопустимо использование при-
температуры
бора в устройствах безопасности, предназначенных для защиты людей, а также в качестве
погружной
/DW.PP
аварийного выключателя и другим подобным образом.
Характеристики
Данный датчик служит для преобразования температуры чувствительного элемента в сопротивление и имеет характери-
стику Pt1000. Изделие имеет степень защиты IP43.
◼
Диапазон измерения — -30…+150°С.
◼
Кабельный ввод — M16, с разгрузкой натяжения.
◼
Выход — пассивный.
◼
Присоединение кабеля — 0,14-1,5 мм² к клеммам на
◼
плате.
Измерительный ток — прибл. 1 мА.
◼
◼
Сопротивление изоляции — >100 Мом при 20°С (500 В=).
Защитная трубка — высококачественная сталь, Ø6 мм.
◼
◼
Максимальное давление — 10 бар.
Погружная гильза — никелированная латунь, Ø8 мм,
L=100мм, резьба G ½.
◼
Влажность — <95%.
◼
Корпус — полиамид, 30% усиление стеклянными ша-
◼
Допустимые перегрузки — <0,5G.
риками, цвет RAL9010.
◼
Класс защиты — III (по DIN 60730).
◼
Температура окружающей среды — -20…+100°С.
◼
Степень защиты — IP 43.
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
149
содержание .. 5 6 7 8 ..
