LuftMeer ТЕХНИЧЕСКИЙ КАТАЛОГ КЛИМАТИЧЕСКОЙ ТЕХНИКИ (СЕРИЯ BUDGET v2.5) - часть 6

Секции LM KERN

HS. Нагреватель паровой

7.3.4. HS. Нагреватель паровой

Назначение

Паровые нагреватели предназначены для нагрева приточного, рециркуляцион-

ного воздуха или их смеси в компактных стационарных системах вентиляции и

кондиционирования производственных, общественных или жилых зданий.

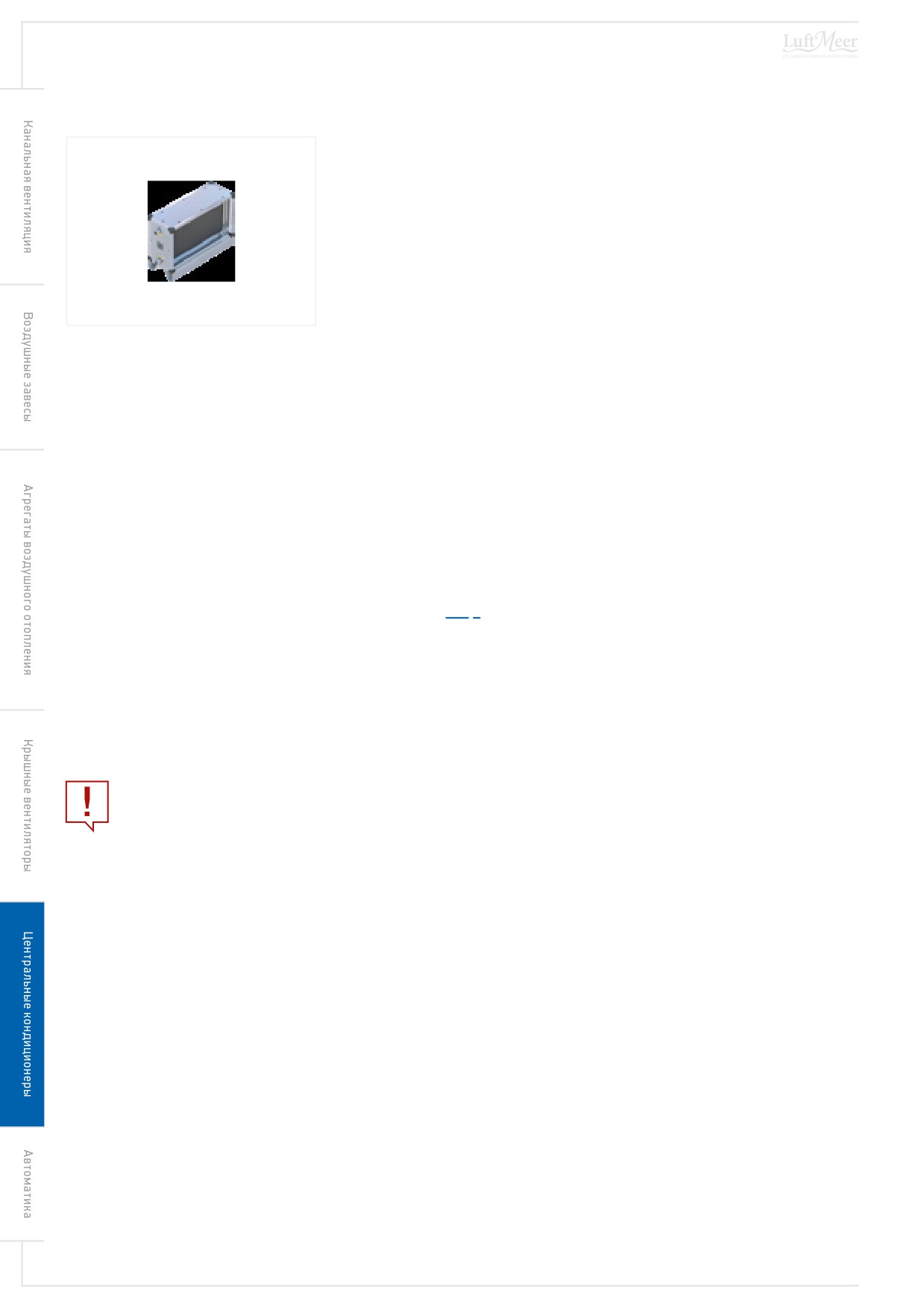

Рис. 41. Нагреватель паровой HS

Конструкция

◼

Алюминиевое оребрение.

◼

Стальные трубки.

◼

Стальные коллекторы из черной стали.

◼

Тип присоединения коллекторов — фланцевый.

◼

Стальной оцинкованный корпус.

Формирование имени

/HS.2

1 2

1.

Паровой нагреватель.

2.

Рядность теплообменника.

Область применения

Максимальная температура теплоносителя 185°C, рабочее давление — 10 бар.

Запрещается эксплуатация теплообменника на пролетном пару.

Применение парового нагревателя снижает максимальный расход воздуха для типоразмера установок.

Регулирование температуры воздуха путем управления двухходовым паровым клапаном (не входит в комплект

поставки)

В блоке управления предусматривается выход 0...10 В с питанием 24 В для подключения привода клапана.

Рекомендации по проектированию

Обвязка нагревателя (не входит в комплект поставки) должна эффективно удалять конденсат (рекомендуется использо-

вать механические конденсатоотводчики), а также препятствовать абразивным процессам в двухходовом клапане (крайне

рекомендуется устанавливать сепаратор пара до двухходового клапана).

Любое использование материалов

110

допускается только с письменного разрешения правообладателя

Секции LM KERN

CW. Охладитель водяной

7.3.5. CW. Охладитель водяной

Назначение

Охладители являются частью приточных систем вентиляции общественных, про-

изводственных и жилых зданий и предназначены для снижения температуры и

одновременного осушения подаваемого в помещение воздуха (приточного, ре-

циркуляционного или их смеси). В качестве хладагента выступает вода, цирку-

лирующая по теплообменнику.

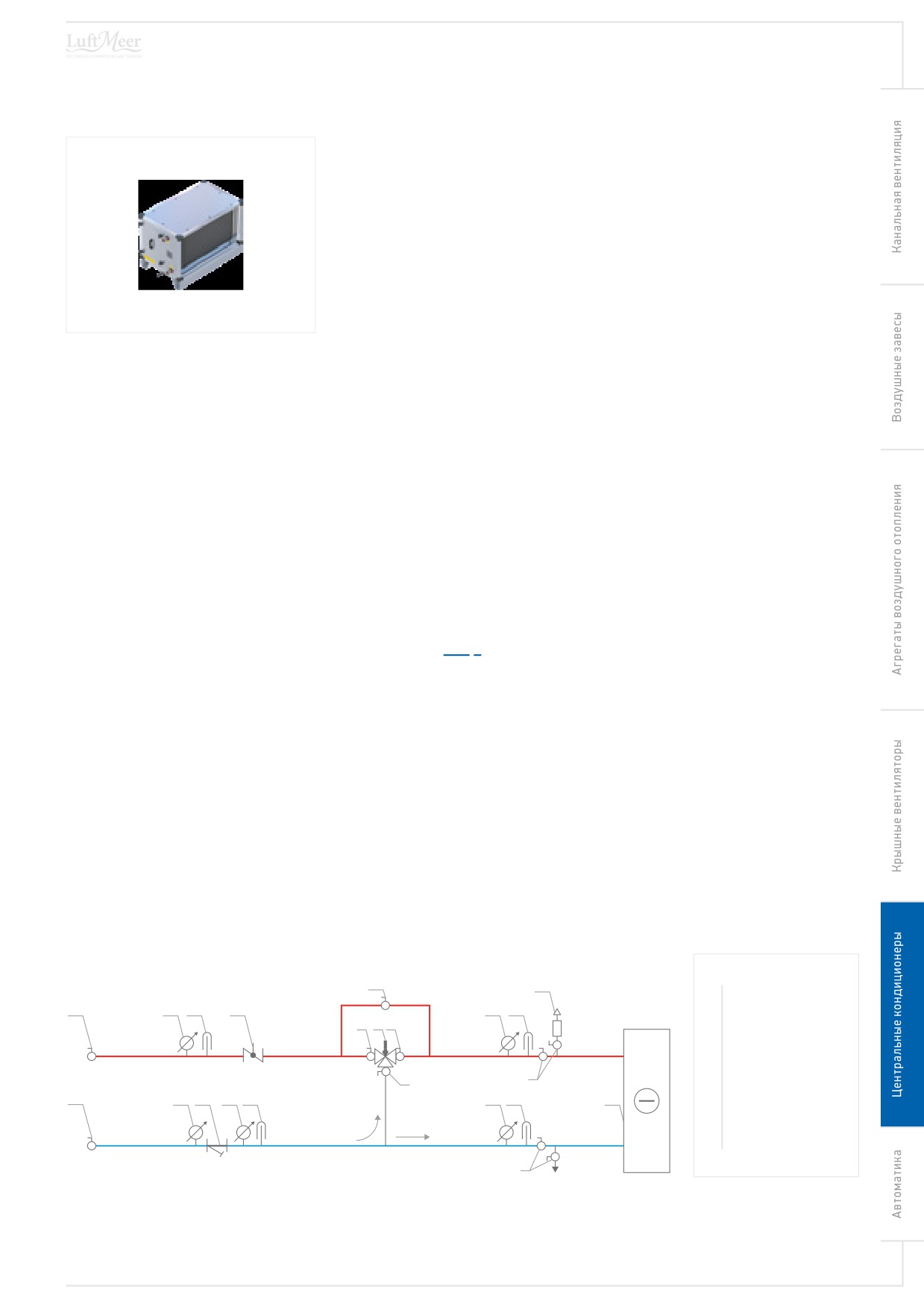

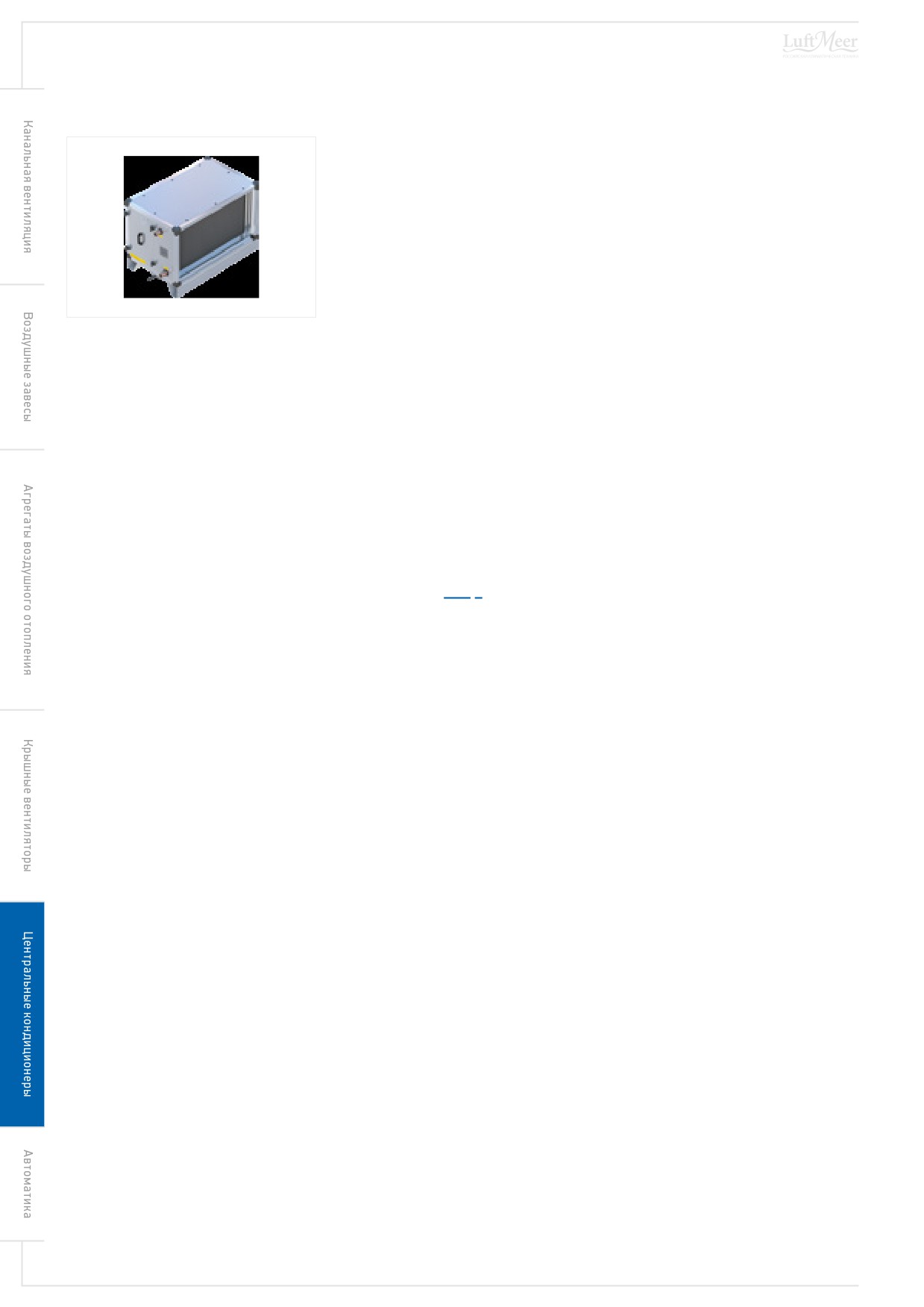

Рис. 42. Охладитель водяной CW

Конструкция

◼

Алюминиевое оребрение.

◼

Медные трубки.

◼

Стальные коллекторы из «черной» стали.

◼

Стальной оцинкованный корпус.

◼

Коллекторы L-образные с отверстиями с резьбой для слива.

◼

Каплеуловитель из полипропилена.

◼

Поддон из оцинкованной стали.

Формирование имени

/CW.3

1 2

1.

Водяной охладитель.

2.

Рядность теплообменника.

Область применения

◼

Максимальное рабочее давление — 16 бар.

◼

Температура хладоносителя не должна быть ниже 0°C (во избежание замерзания конденсата).

Рекомендации по проектированию

Охладитель рассчитывается от параметров после рекуператора / рециркуляции / от уличных параметров.

Схема 75. Схема обвязки охладителя водяного CW

Байпас 1

1

7

1

Кран шаровой

1

3

4

2

3

4

2

Клапан запорно-

1

5

1

балансировочный

ручной

X2

3

Манометр

4

Термометр

1

1

5

Трехходовой клапан

1

3

6

3

4

3

4

8

6

Сетчатый фильтр

7

Воздухоотводчик

автоматический

X1

8

Водяной охладитель

1

В связи с непрерывной работой над качественным улучшением своей продукции

завод-производитель оставляет за собой право вносить изменения без предварительного уведомления

111

Секции LM KERN

CF. Охладитель фреоновый

7.3.6. CF. Охладитель фреоновый

Назначение

Охладители являются частью приточных систем вентиляции общественных, про-

изводственных и жилых зданий и предназначены для снижения температуры и

одновременного осушения подаваемого в помещение воздуха (приточного, ре-

циркуляционного или их смеси). В качестве хладагента выступает фреон, цирку-

лирующий по теплообменнику.

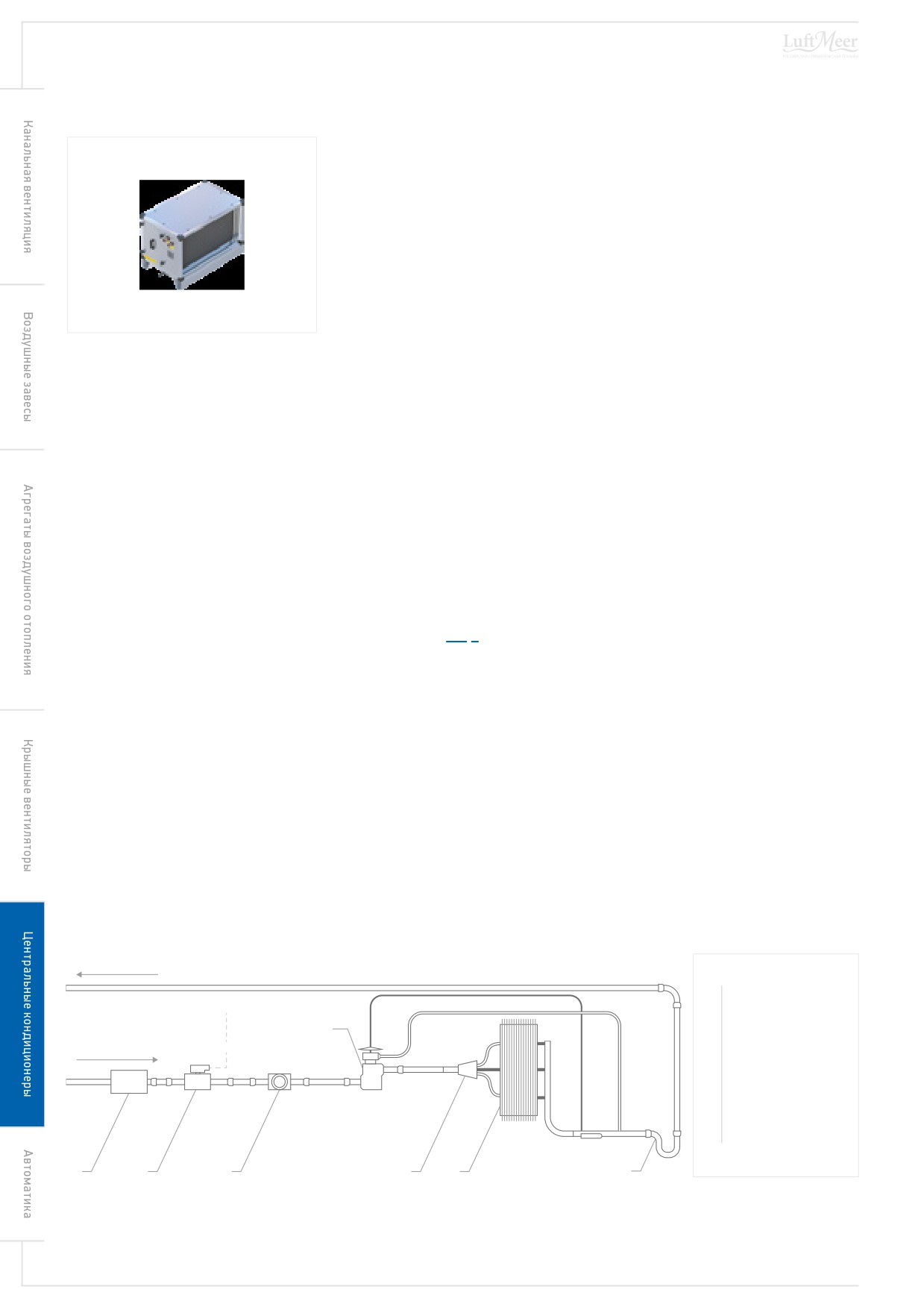

Рис. 43. Охладитель фреоновый CF

Конструкция

◼

Алюминиевое оребрение.

◼

Медные трубки.

◼

Медные коллекторы.

◼

Стальной оцинкованный корпус.

◼

Каплеуловитель из полипропилена.

◼

Поддон из оцинкованной стали.

Формирование имени

/CF.4

1 2

1.

Фреоновый испаритель.

2.

Рядность теплообменника.

Область применения

◼

Максимальное рабочее давление — 30 бар.

◼

Температура кипения не должна быть ниже 0°C (во избежание замерзания конденсата) с учетом температурного глай-

да, например, для R-407C = 6°C.

Рекомендации по проектированию

Охладитель рассчитывается от параметров после рекуператора / рециркуляции / от уличных параметров.

Схема 76. Схема обвязки контура испарителя

К компрессорно-конденсаторному блоку

1

Испаритель

2

Паук

6

3

Смотровое стекло

4

Соленоидный

От компрессорно-конденсаторного блока

клапан

5

Фильтр-осушитель

6

Терморегулирующий

вентиль (ТРВ)

7

Маслоподъемная

петля

5

4

3

2

1

7

Любое использование материалов

112

допускается только с письменного разрешения правообладателя

Секции LM KERN

RX. Рекуператор пластинчатый

7.3.7. RX. Рекуператор пластинчатый

Назначение

Теплообменник поверхностного типа, в котором теплообмен осуществляется не-

прерывным образом через стенку, разделяющую теплоносители.

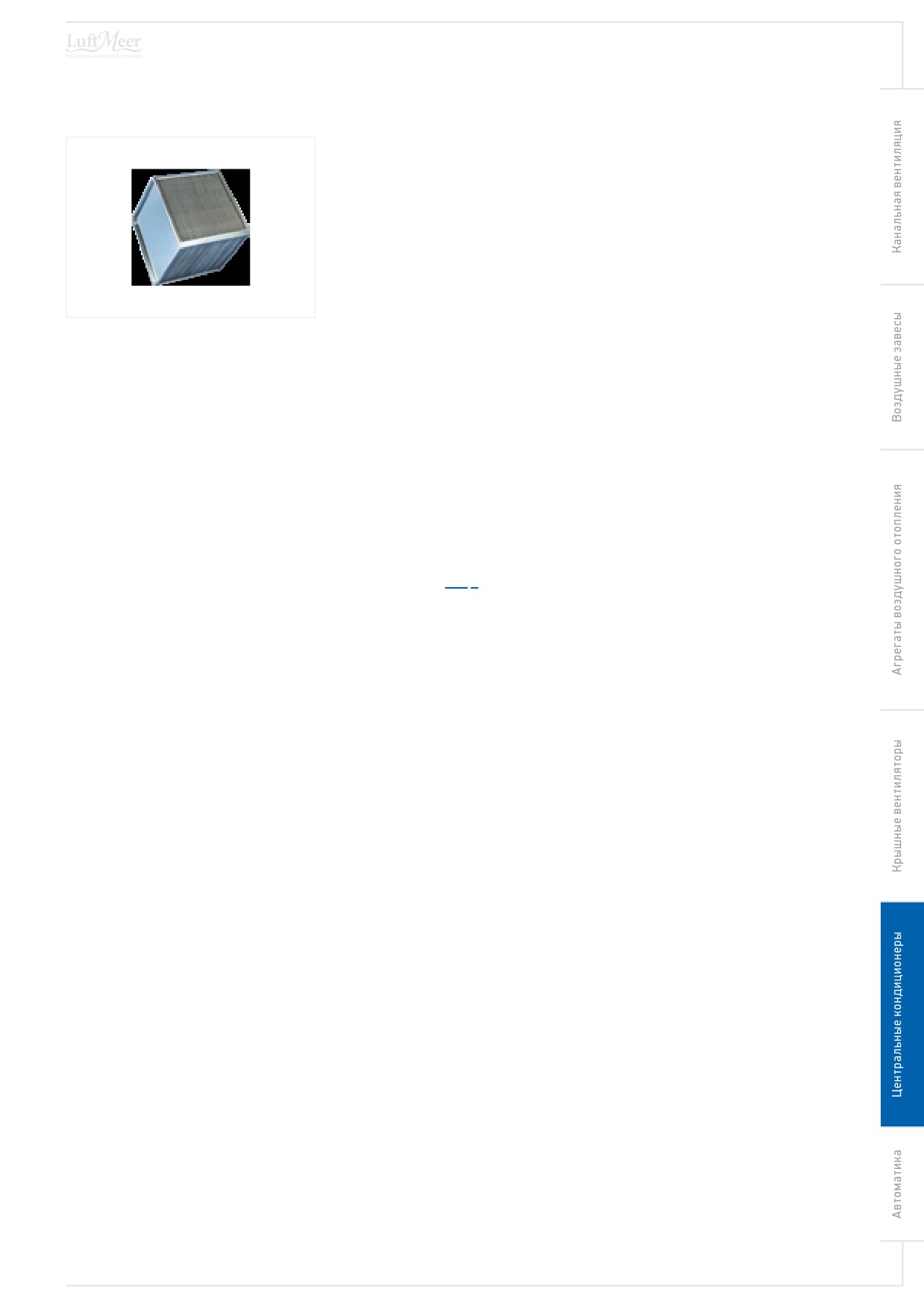

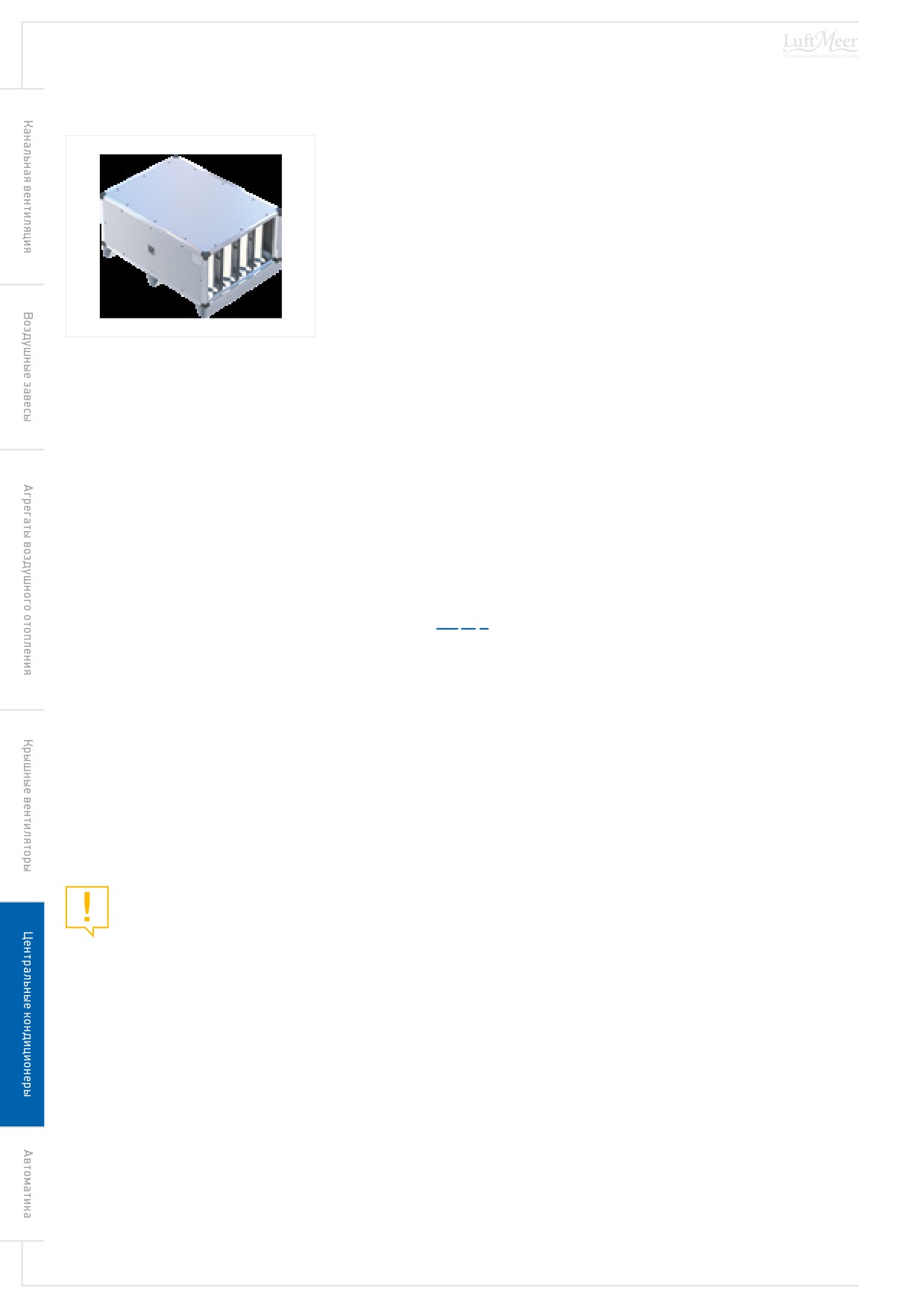

Рис. 44. Рекуператор

пластинчатый RX

Конструкция

◼

Вставка рекуператора: алюминиевые пластины и корпус.

◼

Расстояние между пластинами рекуператора — 3,3 мм.

◼

Клапан байпаса.

◼

Каплеуловитель со встроенным поддоном.

Формирование имени

/RX.1

12

1.

Рекуператор пластинчатый.

2.

Эффективность утилизатора (для данного типоразмера установок): 1 — минимальная; 2 — максимальная.

Область применения

◼

Максимальный перепад давления между приточным и вытяжным потоком 1800 Па.

◼

Максимальные перетечки воздуха 0,1% от номинального расхода воздуха.

◼

Максимальная температура +90°C.

Регулирование и защита от замерзания

Рекуператор — это первая ступень нагрева воздуха, управление производительностью осуществляется по датчику тем-

пературы приточного воздуха путем регулирования заслонки байпаса.

Защита от замерзания осуществляется по датчику температуры вытяжного воздуха после рекуператора, который поддер-

живает температуру не ниже температуры точки росы вытяжного воздуха (задается вручную, или, при наличии датчика

температуры точки росы, определяется по показаниям датчика), управляя плавно заслонкой байпаса рекуператора. Таким

образом пластинчатый рекуператор никогда не замерзает, т.к. в нем не выпадает конденсат — температура не опускается

ниже температуры точки росы.

Рекомендации по проектированию

Необходимо учитывать снижение эффективности рекуператора при открытии байпаса во время работы системы защиты от

замерзания. Как правило, снижение эффективности в максимальном зимнем режиме приводит к уменьшению температуры

приточного воздуха на выходе из рекуператора на 7°C.

В связи с непрерывной работой над качественным улучшением своей продукции

завод-производитель оставляет за собой право вносить изменения без предварительного уведомления

113

Секции LM KERN

RG. Теплоутилизатор гликолевый

7.3.8. RG. Теплоутилизатор гликолевый

Назначение

Теплоутилизация обеспечивается за счет передачи тепловой энергии при помо-

щи теплоносителя, циркулирующего по замкнутому контуру между теплообмен-

никами приточного и вытяжного потока.

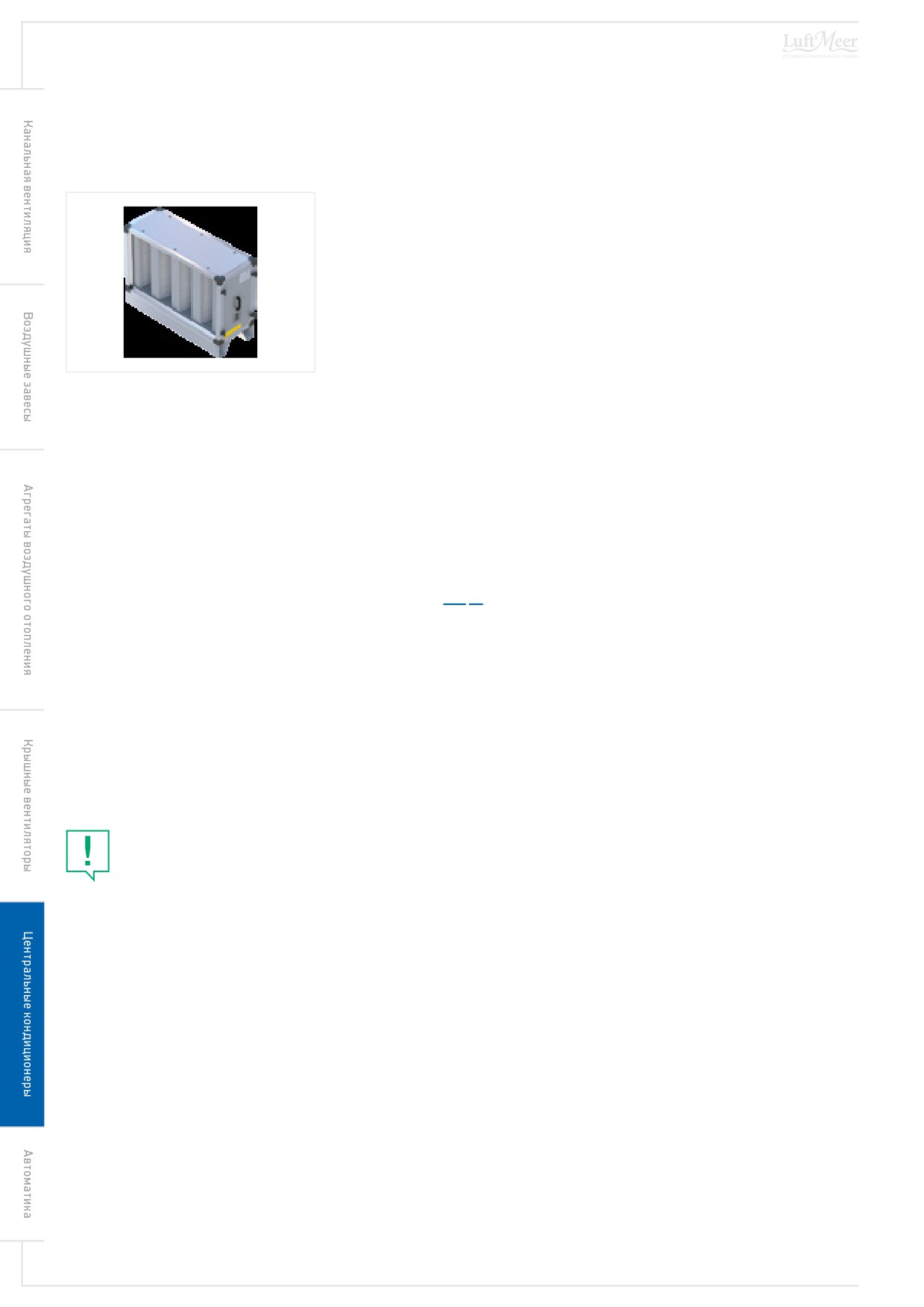

Рис. 45. Теплоутилизатор

гликолевый RG

Конструкция

Пластинчатые медно-алюминиевые теплообменники.

Вытяжная секция штатно укомплектована каплеуловителем и поддоном с дренажным патрубком.

Формирование имени

/RGI.4

1 2

1.

Тип гликолевого теплоутилизатора: RGI — теплоутилизатор гликолевый (приток); RGI2 — теплоутилизатор гликолевый сдвоенный (приток);

RGO — теплоутилизатор гликолевый (вытяжка); RGO2 — теплоутилизатор гликолевый сдвоенный (вытяжка); RGI3 — теплоутилизатор гликолевый

строенный (приток); RGO3 — теплоутилизатор гликолевый строенный (вытяжка).

2.

Количество рядов теплообменника.

Область применения

Самые низкие показатели эффективности среди теплоутилизаторов — до 55%.

Единственный теплоутилизатор, допускающий пространственное разнесение приточной и вытяжной частей.

Широкий ассортимент мощности батарей — 4 ряда для одинарного исполнения, 6 и 8 рядов для сдвоенных исполнений.

Циркуляционный насос и гидравлическая обвязка секций в комплект поставки не входят, могут поставляться в составе

комплекта автоматики.

Любое использование материалов

114

допускается только с письменного разрешения правообладателя

Секции LM KERN

RR. Регенератор роторный

7.3.9. RR. Регенератор роторный

Назначение

Регенерация теплоты / холода вытяжного воздуха.

Теплоутилизация обеспечивается за счет эффекта регенерации тепловой энер-

гии: происходит аккумуляция теплоты вытяжного воздуха на поверхности те-

плообмена (вращающийся барабан из алюминиевых лент) с ее последующей от-

дачей воздуху в приточном канале.

Конструкция

◼

Барабан из алюминиевой ленты шириной 200 мм и с высотой волны 1,6 мм.

◼

Щеточный уплотнитель между потоками.

◼

Асинхронный двигатель с ременной передачей, предназначенный для под-

ключения к частотному преобразователю.

◼

Каркас вставки роторного регенератора из алюминиевого профиля и угол-

ков.

◼

Каркасно-панельная конструкция из алюминиевого профиля и уголков,

сэндвич-панелей из негорючей базальтовой плиты.

◼

Толщина металла сэндвич-панелей:

◼

наружный лист — 1 мм;

◼

внутренний лист — 0,7 мм.

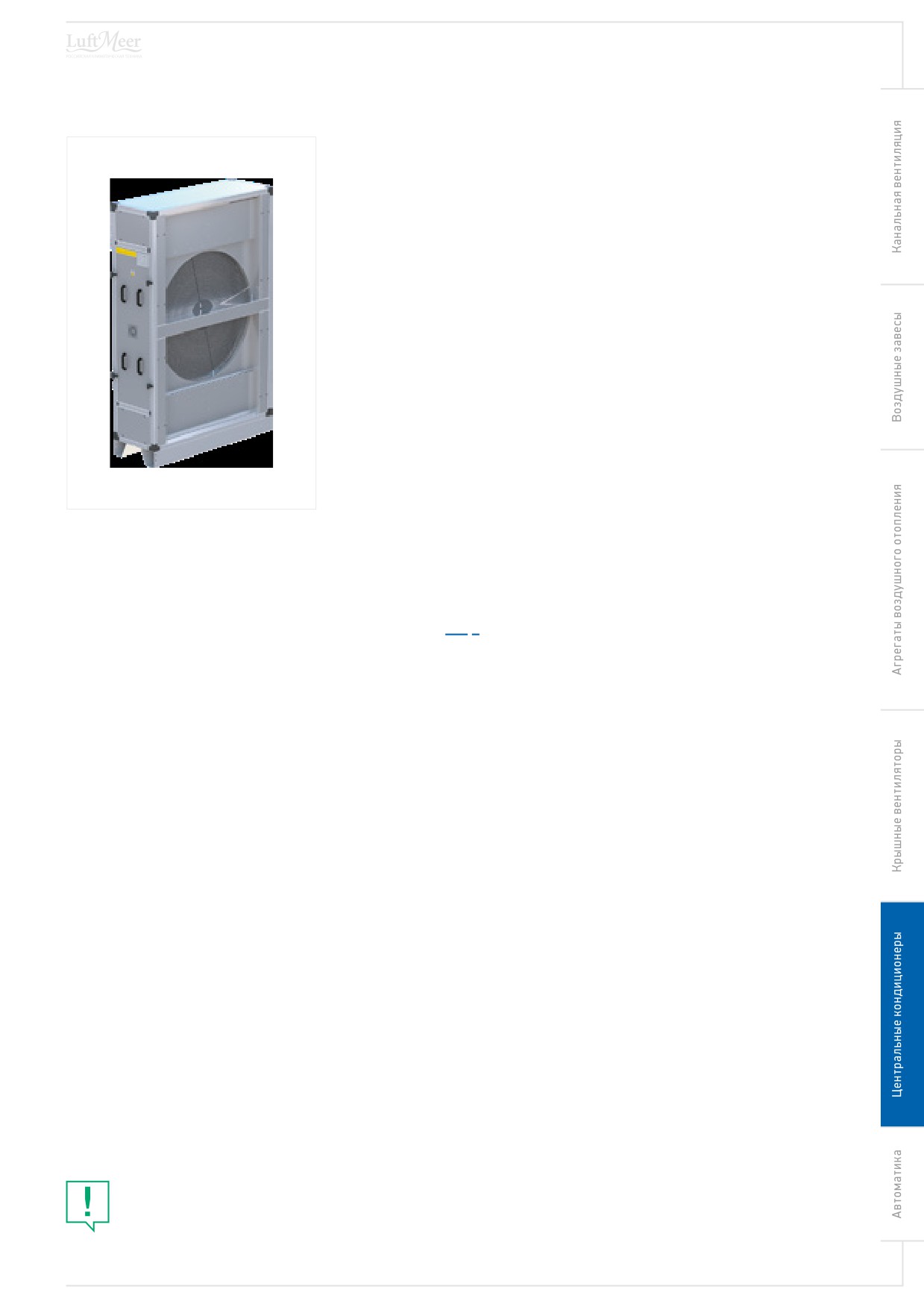

Рис. 46.

Регенератор роторный RR

◼

Алюминиевые петли и ручки с прижимным замком из полиамида.

Формирование имени

/RR.3

1 2

1.

Регенератор роторный.

2.

Эффективность утилизатора (для данного типоразмера установок): 3 — максимальная.

Область применения

Допустимые температуры воздуха:

◼

от -45°С до +70°С.

Регулирование и защита от замерзания

Регулирование производительности осуществляется по разнице показаний наружного и вытяжного (комнатного) датчика

температур. В режиме «ЗИМА», если разница +4°С, то роторный регенератор включается в работу; в режиме «ЛЕТО», если

разница -4°С, регулирование производительности осуществляется с помощью частотного преобразователя путем измене-

ния числа оборотов роторного барабана по показаниям датчика температуры приточного воздуха.

Защита от замерзания осуществляется с помощью плавного снижения числа оборотов роторного регенератора по показа-

ниям датчика температуры, установленным после роторного регенератора в вытяжном канале. Уставка должна равняться

температуре точки росы вытяжного воздуха (по умолчанию уставка = +2°С). Если температура опускается ниже уставки, то

ротор замедляется, его эффективность снижается и предотвращается выпадение конденсата, который мог бы замерзнуть.

Рекомендации по проектированию

Необходимо учитывать зависимость эффективности роторного регенератора и потерь давления от скорости движения

воздуха в сечении регенератора.

Не рекомендуется применять роторный регенератор без предварительного нагрева:

◼

для помещений с повышенным уровнем влажности (50 и более процентов) — бассейны и т.п.;

◼

в приточно-вытяжных установках с принудительной системой увлажнения при работе в зимний период.

Модули, высота которых с учетом рамы основания превышает 3,5 м, изготавливаются и поставляются в разобранном

виде. Сборка на объекте не входит в стоимость оборудования.

В связи с непрерывной работой над качественным улучшением своей продукции

завод-производитель оставляет за собой право вносить изменения без предварительного уведомления

115

Секции LM KERN

RR. Регенератор роторный

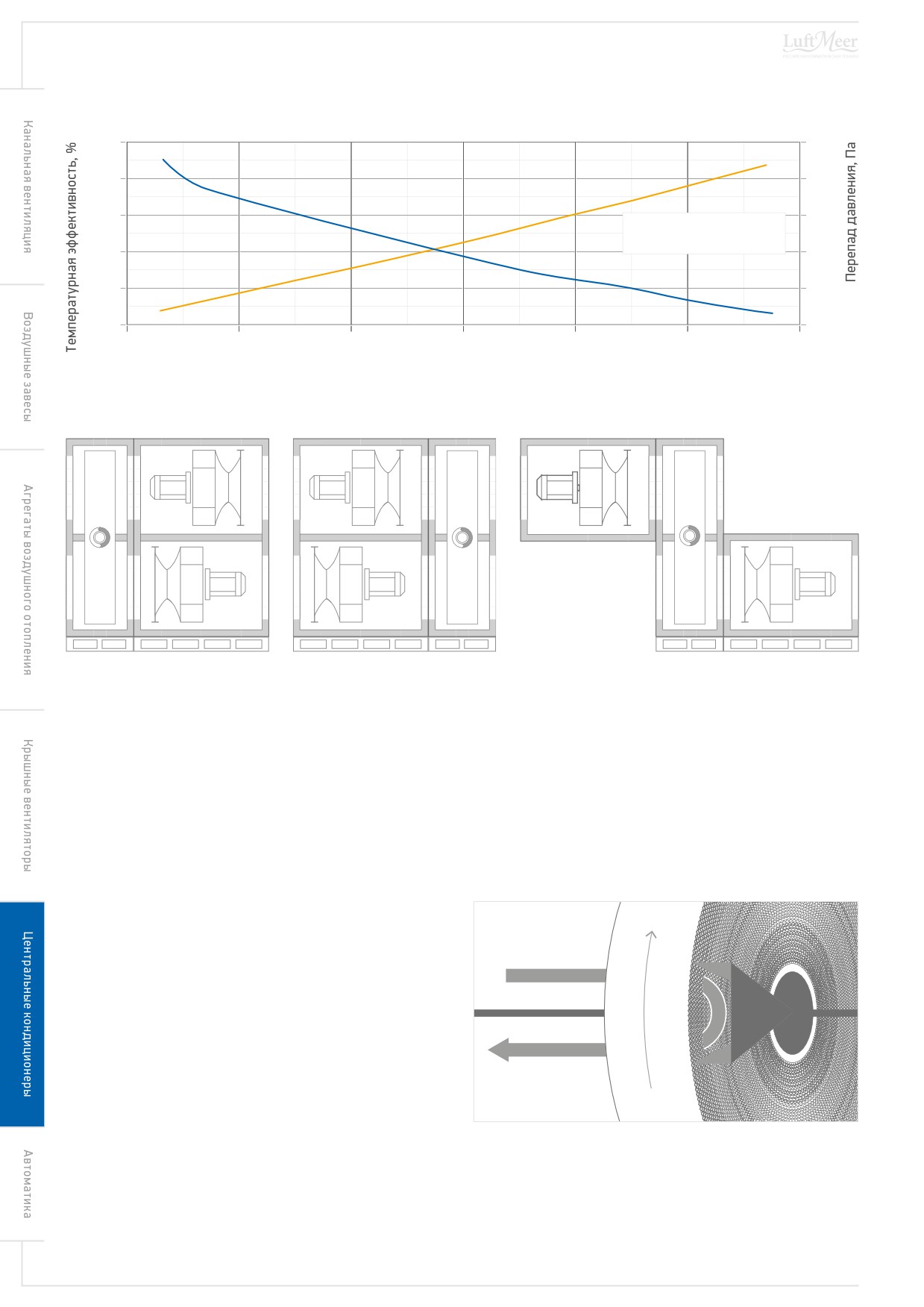

Гр. 65.

КПД роторного регенератора и перепад давления в зависимости от скорости воздуха

Высота волны ротора 1,6 мм

100

180

90

144

80

108

■ Темп. эффективность, %

■ Перепад давления, Па

70

72

60

36

50

0

0

1

2

3

4

5

6

Скорость в сечении, м/с

Количество подмешивающегося вытяжного воздуха в приточный

RR

RR

RR

Схема 77.

5% (переток

Схема 78.

2% (переток

Схема 79.

2% (переток вытяжного воздуха в приточный,

вытяжного воздуха

вытяжного воздуха

перетекание воздуха оставшегося в каналах

в приточный,

в приточный,

регенератора; необходимо обеспечить

перетекание через

перетекание воздуха

разрежение на всасывании вентилятора в

уплотнитель и каналы

оставшегося в каналах

приточной части регенератора меньше, чем

регенератора)

регенератора)

разряжение на входе в роторный рекуператор

в вытяжной части вентустановки)

В случае, если относительная влажность вытяжного воздуха выше 10% в диапазоне температур от +18 до

+24°C, возникает

риск обмерзания роторного регенератора любого производителя. В случае возникновения обмерзания

происходит

за-

медление скорости вращения ротора.

Зона продувки

При правильном расположении зона продувки снижает пе-

Наружный

воздух

редачу отработанного воздуха в приточный воздух. Размер

настраивается индивидуально, так что потери приточного

воздуха и тепловой энергии можно снизить до минимума.

Отводимый

воздух

Схема 80. Зона продувки

Любое использование материалов

116

допускается только с письменного разрешения правообладателя

Секции LM KERN

M. Секция пустая / поворотная / рециркуляции

7.3.10. M. Секция пустая / поворотная / рециркуляции

Назначение

Секция рециркуляции предназначена для изменения энтальпии приточного

воздуха.

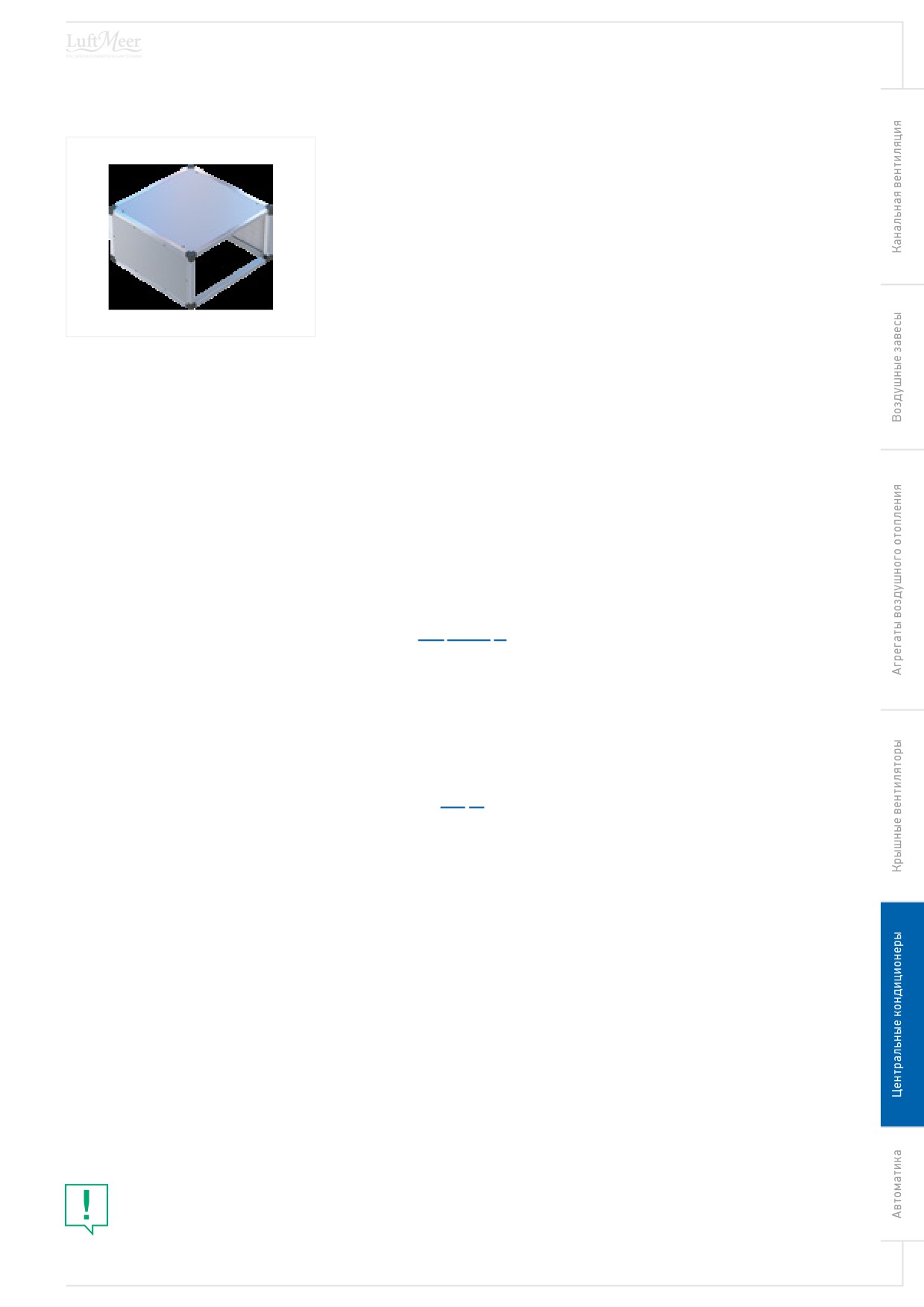

Рис. 47. Секция пустая M

Конструкция

Секция представляет собой сборную каркасно-панельную конструкцию, внутри которой происходит подмес вытяжного

воздуха к приточному. Каркас выполнен из алюминиевого профиля и уголков. Толщина панелей 25 / 45 мм, наполнение —

вспененный полиэтилен.

Формирование имени

Формирование имени секции поворотной / рециркуляции MN

/MN.111000.W

1

2

3

1.

Тип секции: MN — поворотная / рециркуляции; MNK — поворотная / рециркуляции укороченная.

2.

Типы сторон секции (цифры для каждой из сторон по ходу воздуха: начало, конец, верх, низ, фронт, тыл): 0 — глушеная; 1 — открыто; 2 — сервисная

дверь; 3 — внутренний воздушный клапан; 4 — утепленный воздушный клапан; P — окно под внешнюю секцию.

3.

Комплектация секции: пусто — без поддона и каплеуловителя; W — поддон и каплеуловитель.

Формирование имени секции пустой обслуживаемой MP

/MP.05

1

2

1.

Секция пустая обслуживаемая.

2.

Длина секции: 05 — 500 мм; 10 — 1000 мм.

Область применения

Преимущества

◼

Уменьшение нагрузки на теплообменник: нагреватель зимой, охладитель летом.

◼

Снижение энергозатрат.

MN. Секция поворотная / рециркуляции;

MNK. Секция поворотная / рециркуляции укороченная

Опционально комплектуется дренажным поддоном и каплеуловителем.

MP. Пустая секция (500 или 1000 мм) обслуживаемая

Применяется в основном для облегчения сервисного обслуживания установок. Стандартно выполняется в обслуживаемом

виде (с сервисной дверью).

При организации рециркуляции воздуха нормативы предусматривают обязательные мероприятия по его обеззара-

живанию и очистке (СНиП 31-06-2009 пп. 7.44, 7.49, 7.58, 8.6).

В связи с непрерывной работой над качественным улучшением своей продукции

завод-производитель оставляет за собой право вносить изменения без предварительного уведомления

117

Секции LM KERN

S. Шумоглушитель

7.3.11. S. Шумоглушитель

Назначение

Шумоглушители предназначены для снижения аэродинамического шума, соз-

даваемого канальными вентиляторами, кондиционерами, воздухорегулирую-

щими устройствами, а также шума, возникающего в элементах воздуховодов и

распространяющегося по ним.

Работа шумоглушителей заключается в превращении звуковой энергии в тепло-

вую с помощью силы трения, благодаря этому заглушается аэродинамический

шум.

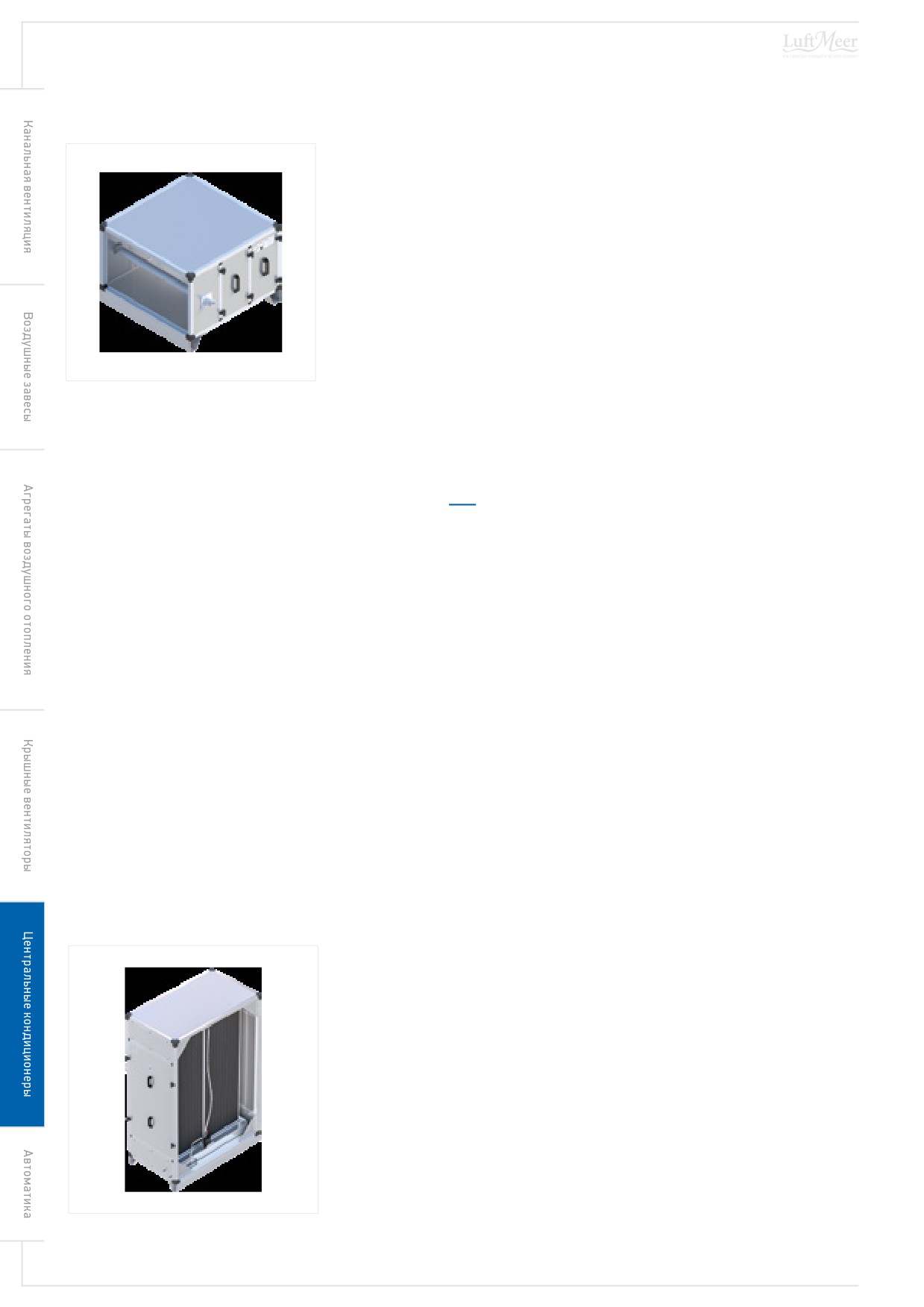

Рис. 48. Шумоглушитель SP

Конструкция

Корпус шумоглушителя и оболочки пластин выполнены из оцинкованной стали с применением звукопоглощающего него-

рючего материала. Соединение деталей корпуса производится с помощью заклепок. Стандартно длина корпуса шумоглу-

шителя для всех типоразмеров составляет 1000 мм. Пластины толщиной 110 мм.

Формирование имени

/SP.10.O

1

2

3

1.

Шумоглушитель пластинчатый.

2.

Длина пластин: 10 — 1000 мм, 05 — 500 мм.

3.

Направления всаса / выхлопа: пусто — прямоток; I — всас сверху, выхлоп вперед; О — всас спереди, выхлоп вверх.

Рекомендации по проектированию

Шумоглушители монтируются вне зависимости от пространственной ориентации, сохраняя работоспособность. Как пра-

вило, их располагают между вентиляторами и магистральными воздуховодами. В вытяжных системах механической вен-

тиляции канальные шумоглушители служат для защиты от шума помещений, внутри которых их применяют, а также они

снижают шум, который поступает от вентиляторов наружу.

Перемещаемый воздух не должен содержать твердых, липких или агрессивных примесей.

Любое использование материалов

118

допускается только с письменного разрешения правообладателя

Секции LM KERN

V. Клапан воздушный

7.3.12. V. Клапан воздушный

Назначение

Осуществление смешения рециркуляционного и наружного воздуха за счет вра-

щения лопаток клапана в противофазе.

Рис. 49. Клапан воздушный V

Конструкция

Клапан имеет прямоугольное сечение и представляет собой сборную конструкцию из корпуса и лопаток, выполненных из

алюминиевого профиля. В местах сопряжения лопаток установлен резиновый уплотнитель, препятствующий примерзанию

друг к другу поворотных пластин в зимний период, а также обеспечивают герметичное перекрытие канала. Створки кла-

пана вращаются во взаимно противоположных направлениях на валах с полиамидными шестернями. Шестерни служат для

передачи крутящего момента между поворотными пластинами. Поворотный шестигранный шток обеспечивает надежную

фиксацию привода заслонки.

Формирование имени

/VH.G

1

2

1.

Тип клапана: V — клапан воздушный; VC — клапан воздушный в корпусе; VH — клапан воздушный утепленный; VCH — клапан воздушный

утепленный в корпусе.

2.

Исполнение клапана: 1 — стандартное (вертикальное); 2 — уменьшенное (применяется с секциями /MNK); G — верхнее (горизонтальное);

F — боковое (фронтальное).

Область применения

V. Клапан воздушный

◼

Алюминиевый воздушный клапан.

◼

Передача вращения на лопатки осуществляется при помощи пластиковых шестерней.

◼

Предназначен для работы в режиме отсечного клапана в системах общеобменной вентиляции.

◼

Температура перемещаемого воздуха от -30°C до +50°C.

Клапан V не предназначен для эксплуатации в системах высокого давления (от 1200 Па), при особо

низких температурах (ниже -30°С), а также для регулирования расхода воздуха (дросселирования).

VC. Клапан воздушный в корпусе

VCH. Клапан воздушный в корпусе

VH. Клапан воздушный утепленный

◼

Периметральный обогрев клапана гибким саморегулируемым греющим кабелем.

◼

Клапан должен постоянно находиться в подключенном состоянии, что обеспечивает предотвращение как смерзания

лопастей клапана (при закрытом клапане), так и замерзания его шестерней (при любом состоянии клапана).

◼

Для максимизации эффективности греющий кабель проложен в утепленном металлическом кожухе.

◼

Электрическое подключение утепленного клапана опционально выполняется в составе решений LM PRUF, параметры

электроподключения 1ф~220В, энергопотребление — 0,03 кВт на 1 погонный метр внешнего периметра воздушного

клапана.

◼

Температура перемещаемого воздуха от -40°C до +50°C.

В связи с непрерывной работой над качественным улучшением своей продукции

завод-производитель оставляет за собой право вносить изменения без предварительного уведомления

119

Секции LM KERN

WS. Увлажнитель паровой

7.3.13. WS. Увлажнитель паровой

Назначение

Паровые увлажнители предназначены для повышения процентного содержания

влаги проходящего через них приточного воздуха. Принцип действия парового

увлажнителя основан на изотермическом процессе увлажнения.

Конструкция

Применяются парогенераторы производства ведущих мировых производителей.

В комплект поставки входят парораспределители в комплекте с паровыми шлан-

гами в необходимом количестве, конденсатный шланг и сам парогенератор.

Встроенный управляющий модуль — автономное плавное (20%-100%) управ-

ление производительностью по комнатному или канальному преобразователю

влажности (в комплект поставки не входят, могут поставляться в составе ком-

Рис. 50. Увлажнитель паровой /WS

плекта автоматики LM PRUF).

Формирование имени

/WS

1

1.

WS — увлажнитель паровой в модульном исполнении.

Область применения

◼

Изотермический процесс увлажнения.

◼

Автоматический слив воды после выключения увлажнителя для максимальной гигиены.

◼

Парогенераторы работают на водопроводной воде электропроводностью от 75 до 1250 мкСм/см, а программное обе-

спечение увлажнителя подстраивает его основные параметры в зависимости от характеристик используемой воды.

◼

Внешнее управление в виде сигнала двухпозиционного и пропорционального регулирования (потенциальный или то-

ковый сигнал). Типы сигнала: 0-10 В; 0-20 мА; 4-20 мА; NTC; 0-10 В; 2-10 В.

◼

Стандартное исполнение включает в себя 14 типоразмеров номинальной паропроизводительностью от 1,5 до 130 кг/ч,

для большей производительности следует использовать модульные паровые увлажнители.

Рекомендации по проектированию

Рекомендации по установке блока парогенератора см. в инструкции производителя.

7.3.14. WP. Увлажнитель поверхностный

Назначение

Поверхностные увлажнители предназначены для повышения процентного со-

держания влаги проходящего через них приточного воздуха. Принцип действия

поверхностного увлажнителя основан на адиабатическом процессе увлажнения.

Конструкция

Выполнен на основе импортного специализированного материала CELdek /

GLASdek.

Три стандартных уровня эффективности увлажнения — до 75% (один ряд увлаж-

няющих кассет), до 90% (два ряда увлажняющих кассет) и свыше 90% (три ряда

увлажняющих кассет).

Комплектация специализированным насосом, системой распределительных тру-

бопроводов и дренажным поддоном с поплавковым клапаном.

Вода для увлажнения поступает из поддона, пополнение которого из подающей

Рис. 51. Увлажнитель поверхностный WP

магистрали производится через поплавковый клапан.

Любое использование материалов

120

допускается только с письменного разрешения правообладателя

Секции LM KERN

WS. Увлажнитель паровой

Формирование имени

/WP.2

1 2

1.

Увлажнитель поверхностный.

2.

Глубина насадки (эффективность увлажнения): 1 — 100 мм (75%), 2 — 200 мм (85%), 3 — 300 мм (90% и выше).

Рекомендации по проектированию

В кассетах поверхностного увлажнителя в период эксплуатации могут скапливаться бактерии некоторых видов,

оказывающих негативное влияние на здоровье человека. В этой связи рекомендуется применять секцию обеззаражи-

вания воздуха после секции увлажнения.

Расчеты потребления воды

Суммарное потребление воды складывается из количества испарившейся воды (Е) и отведенного количества (В). Отвод —

это постоянный сливной поток, который необходим для поддержания концентрации минеральных веществ в резервуаре

на таком уровне, чтобы срок службы кассет увлажнителя мог быть оптимальным.

Если известно качество воды, то коэффициент отвода fв можно определить по диаграмме качества ниже. Можно провести

анализ воды, но проще запросить данные анализа у местной водоснабжающей организации.

При коэффициенте отвода больше 2 рекомендуется дополнительно производить обработку подаваемой воды, для того

чтобы улучшить ее качество.

Пример:

Поток воздуха q, м³/сек

2,8

Содержание влаги в подаваемом воздухе Х1, г/кг

2,0

РН подаваемой холодной воды

7,1

Содержание влаги в увлажненном воздухе Х2, г/кг

9,0

Содержание кальция Са2+, мг/л (ррм)

100

Коэффициент отвода fв, определенный по диаграмме качества ниже

0,3

Содержание бикарбоната НСО3, мг/л (ррм)

100

Расчет испаряющейся воды рассчитывается как: Е = q х 60 х 1,2 х (Х2 - Х1)/1000 = 2,8 х 60 х 1,2 х (9 - 2)/1000 = 1,41 л/мин.

Расход отвода рассчитывается как: В = fв х Е = 0,3 х 1,41 = 0,42 л/мин

Суммарное потребление рассчитывается как: Т = Е + В = 1,41 + 0,42 =1,83

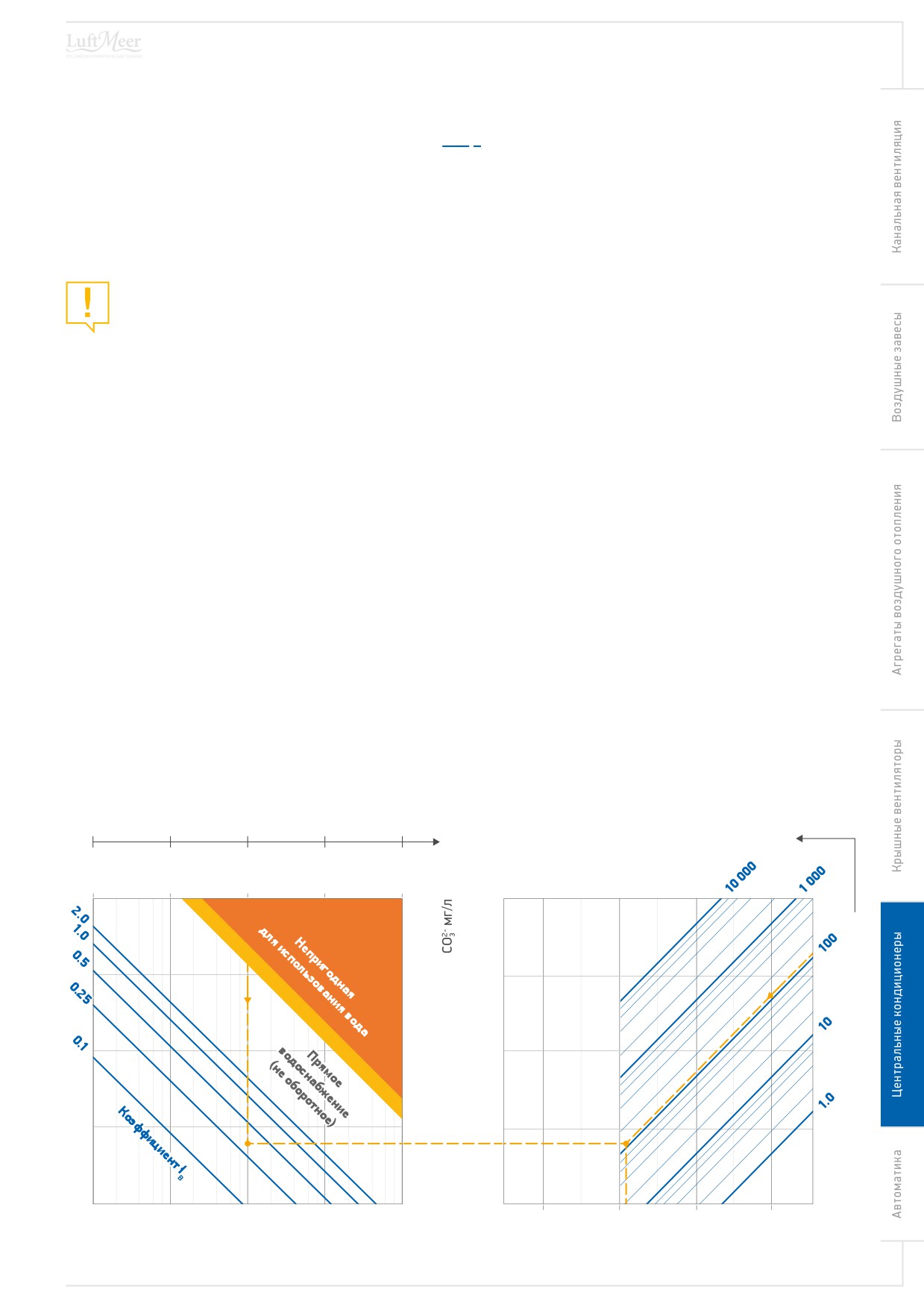

Гр. 66.

Диаграмма качества для воды

CaCO₃ мг/л

2.5

25

250

2 500

25 000

HCO_3- мг/л

Ca²⁺ мг/л

1.0

10

100

1 000

10 000

100

10

1.0

0.1

0.01

6

7

8

9

pH

В связи с непрерывной работой над качественным улучшением своей продукции

завод-производитель оставляет за собой право вносить изменения без предварительного уведомления

121

Секции LM KERN

G. Вставка гибкая

7.3.15. G. Вставка гибкая

Назначение

Гибкие вставки предназначены для предотвращения передачи вибраций от

вентилятора к вентиляционной сети, для соединения установки с воздухово-

дами общего и специального назначения с целью снижения вибрации в сети

вентиляции.

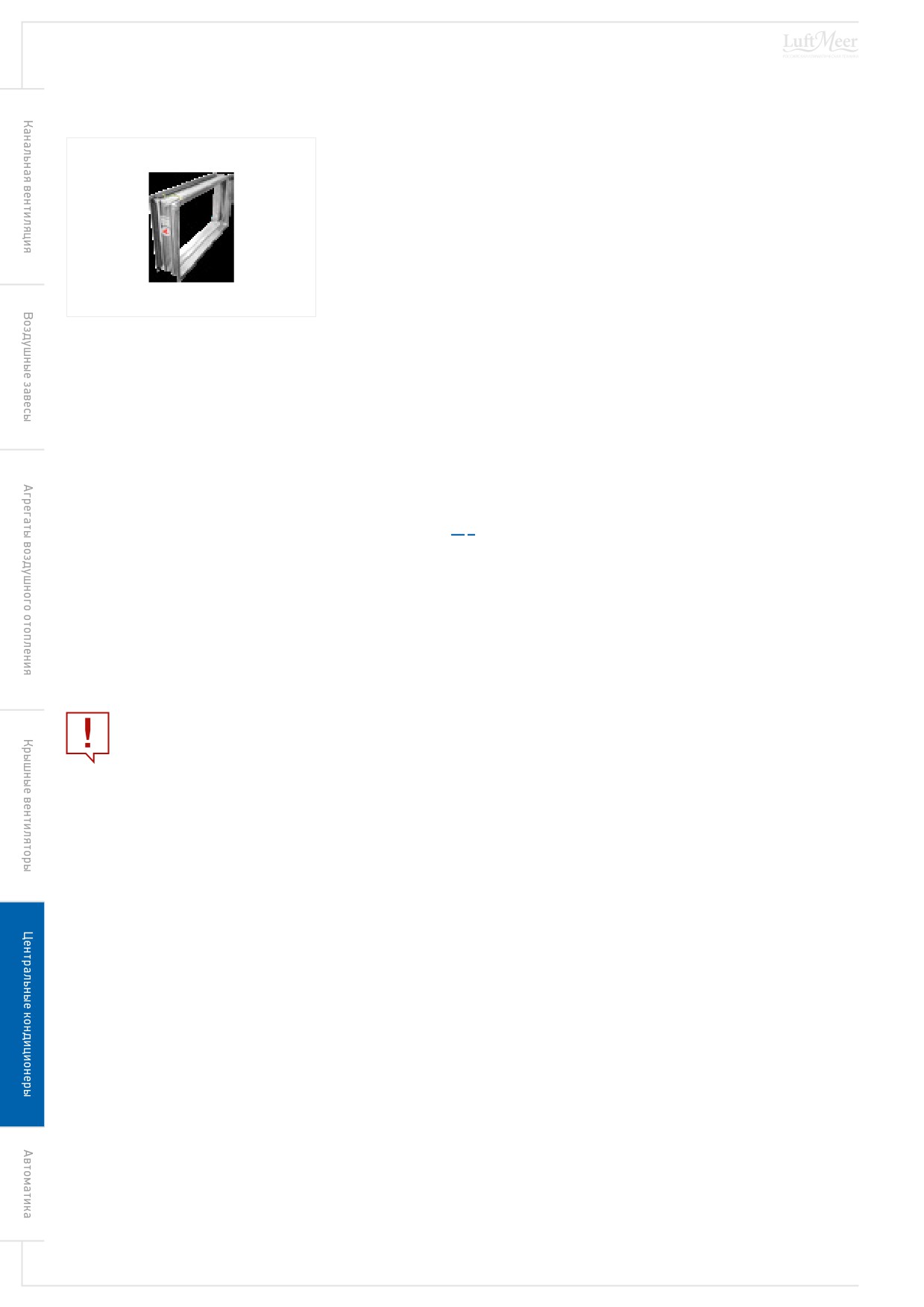

Рис. 52. Гибкая вставка G

Конструкция

Гибкие вставки представляют собой конструкцию, состоящую из корпуса, выполненного из двух фланцев, соединенных

между собой изолирующим материалом, обеспечивающим герметичность канала. Фланцы гибких вставок изготавливают-

ся из специального профиля из оцинкованной стали.

Формирование имени

/G.1

12

1.

Гибкая вставка.

2.

Исполнение гибкой вставки: 1 — стандартное (вертикальное); 2 — уменьшенное (применяется с секциями /MNK); G — верхнее (горизонтальное);

F — боковое (фронтальное).

Рекомендации по проектированию

Гибкие вставки устанавливаются на стороне всасывания и нагнетания вентиляционной установки.

Гибкие вставки не предназначены для несения механической нагрузки, таким образом, их нельзя использовать в

качестве несущей части устройства.

Любое использование материалов

122

допускается только с письменного разрешения правообладателя

Секции LM KERN

E. Фильтр воздушный

7.3.16. E. Фильтр воздушный

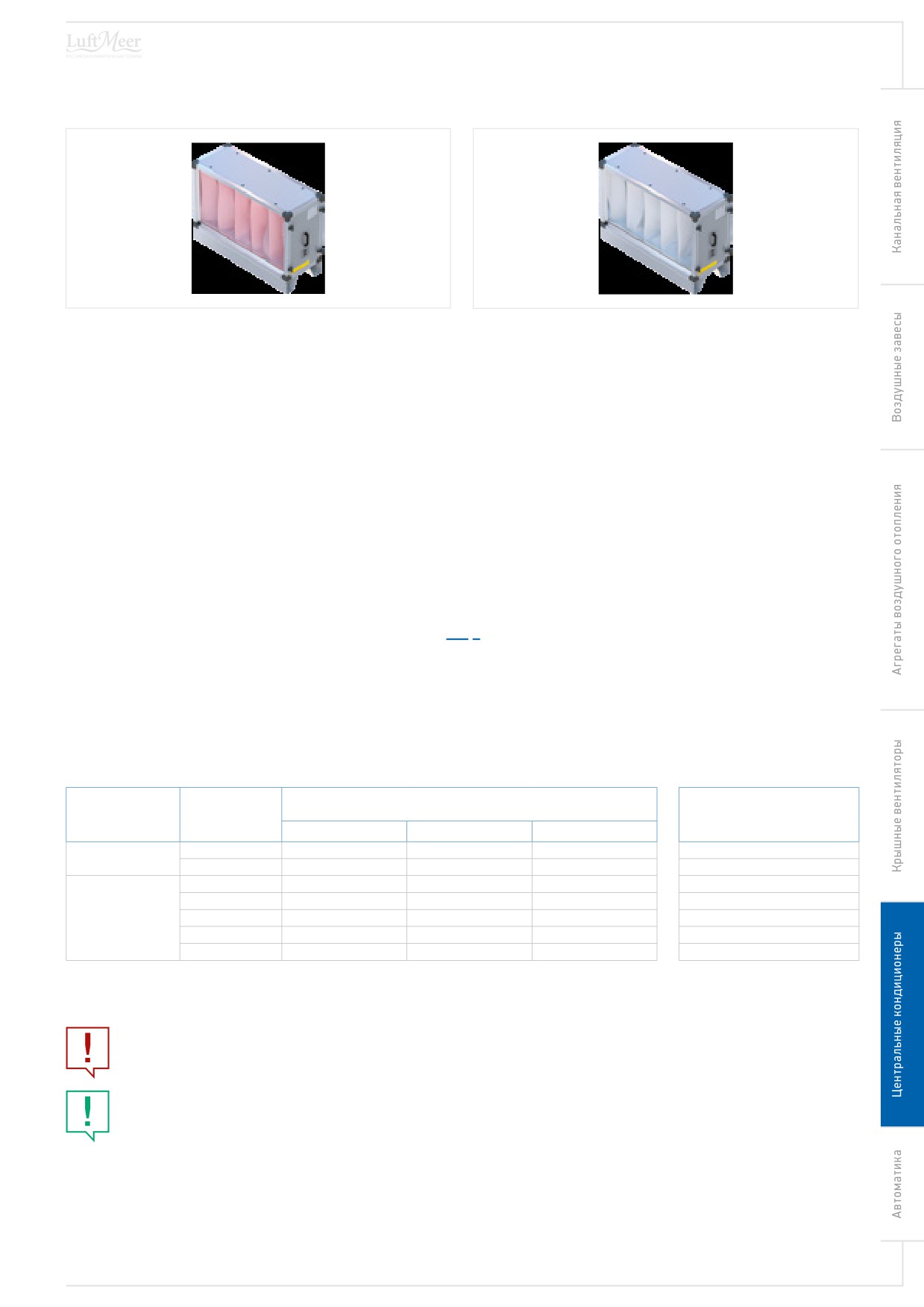

Рис. 53. Фильтр грубой очистки EG

Рис. 54. Фильтр тонкой очистки EF

Назначение

Очистка приточного и вытяжного воздуха от механических примесей.

Конструкция

◼

Карманная фильтрующая вставка.

◼

Рамка фильтра и прижимные планки сверху и снизу.

◼

Фильтрующий материал:

◼

G4, F5 — полиэстер;

◼

F7, F9 — Meltblown.

Формирование имени

/EG.4

1 2

1.

Тип фильтра.

2.

Класс фильтра.

Область применения

Табл. 67. Классификация воздушных фильтров и перечень воздушных фильтров, доступных в бренде LufMeer

Международные обозначения

Обозначения

Класс

Эффективность

воздушных фильтров в различных стандартах

воздушных фильтров,

очистки воздуха

очистки, %

DIN 24184 DIN 24185

EN 779

EUROVENT 4/5

доступных в бренде LuftMeer

Грубая очистка

80-90

EU3

G3

EU3

-

(частицы d ≥ 10 мкм)

90 >

EU4

G4

EU4

EG.4

40-60

EU5

F5

EU5

EF.5

60-80

EU6

F6

EU6

-

Тонкая очистка

80-90

EU7

F7

EU7

EF.7

(частицы d ≥ 1 мкм)

90-95

EU8

F8

EU8

-

95 >

EU9

F9

EU9

EF.9

Рекомендации по проектированию

Если полное давление вентилятора больше 1000 Па, то после него запрещается устанавливать карманные фильтры,

т.к. развиваемое давление может разорвать материал, особенно в процессе засорения фильтра.

Фильтры EF рекомендуется использовать в качестве второй ступени очистки, после фильтра EG.

Рекомендованная скорость на материале фильтров для большей части типов фильтров 0,3 м/с (скорость = расход воздуха

/ площадь материала) (необходимо уточнять по данным производителей фильтров).

Рекомендуется устанавливать ступени фильтрации, при установке нескольких фильтров, последовательно:

G4, F5/7, F9 и т.д.

В связи с непрерывной работой над качественным улучшением своей продукции

завод-производитель оставляет за собой право вносить изменения без предварительного уведомления

123

Секции LM KERN MEDIC

EH. Фильтр воздушный HEPA (LM KERN MEDIC)

7.4. Секции LM KERN MEDIC

7.4.1. EH. Фильтр воздушный HEPA (LM KERN MEDIC)

Назначение

Сверхтонкая (абсолютная) очистка приточного воздуха от пыли на объектах ме-

дицинской, фармацевтической, пищевой и микроэлектронной промышленности.

Также может быть использован в качестве элемента 3-й ступени очистки в мно-

гоступенчатых системах фильтрации.

Рис. 55. Фильтр воздушный EH

Конструкция

Корпус выполнен из алюминиевого профиля, фильтр — из гофрированного фильтрующего материала. Для предотвраще-

ния слипания складок фильтра между ними проложены сепараторы из алюминиевой фольги. Фильтрующий материал гер-

метизируется по всему периметру специальным герметиком.

Формирование имени

/EH.11

1

2

1.

Тип фильтра.

2.

Степень очистки (10-14).

Область применения

Здравоохранение — создание стерильной среды.

Пищевая промышленность — предприятия по выпуску молочных и мясных продуктов.

Рекомендации по проектированию

Рекомендуются устанавливать фильтр EH в качестве последней секции в установке.

Любое использование материалов

124

допускается только с письменного разрешения правообладателя

Секции LM KERN MEDIC

EMU. Секция УФ обеззараживания воздуха (LM KERN MEDIC)

7.4.2. EMU. Секция УФ обеззараживания воздуха (LM KERN MEDIC)

Назначение

Бактерицидные секции EMU на основе инновационных мощных амальгамных

ламп различной конфигурации применяются для обеззараживания воздуха уль-

трафиолетовым излучением в системах приточной и вытяжной вентиляции ме-

дицинских, детских, спортивных и других помещений.

Температура перемещаемого воздуха — от +10°С до +40°С.

Рис. 56. Секция УФ обеззараживания

Конструкция

В конструкции модуля применен специализированный отражатель с высокой отражающей способностью в ультрафиолето-

вом излучении, что приводит к существенному увеличению эффективности обеззараживания воздуха без дополнительных

энергозатрат (исключая секцию, содержащую литеру «х» в наименовании).

Формирование имени

/EMU.1x

1

2

1.

Секция УФ обеззараживания.

2.

1 — количество ламп (0 — одна лампа меньшего размера).

x — отсутствие отражателя (пусто — с отражателем; x — без отражателя).

Область применения

Элементы системы автоматики

◼

силовой модуль управления бактерицидной секцией /SOM.EMU._.

Технология УФ обеззараживания воздуха

Технология ультрафиолетового обеззараживания воздуха и поверхности основана на бактерицидном действии УФ-

излучения. УФ излучение — это физический метод обеззараживания, основанный на фотохимических реакциях, которые

приводят к необратимым повреждениям ДНК и РНК микроорганизмов. В результате микроорганизм теряет способность к

размножению (инактивируется).

Амальгамные лампы со специальной защитой в области пятна амальгамы

Ресурс эксплуатации — 16 000 часов (у большинства ртутных ламп — 8 000 часов). Ресурс включений-выключений — от

5 000 раз (у большинства ртутных ламп — до 2 000 раз). Безопасность — при разбиении лампы процедура утилизации ана-

логична люминисцентной лампе, так как ртуть содержится в связанном состоянии (для ртутных ламп — ртуть в свободном

состоянии, и как следствие риск заболеваний и дорогостоящая процедура демеркуризации).

Благодаря защите в области пятна амальгамы — незначительное падение эффективности при изменении параметров

среды: перепады температур, скорость воздуха, запыленность, влажность и прочее (для большинства ртутных ламп —

существенное падение бактерицидной эффективности под воздействием данных факторов).

Область обеззараживания

Расположение ламп — поперечное, что значительно увеличивает эффективность. Область обеззараживания (область воз-

действия УФ излучения на микроорганизм) — от лампы в обе стороны по всей длине воздуховода до ближайшего препят-

ствия (при продольном расположении область обеззараживания ограничена длиной лампы — 1 метр).

Каждая лампа имеет достаточное пространство для максимально эффективной работы (при продольном расположении

лампы стоят близко друг к другу и напротив друг друга, «пересвечивая» друг друга и существенно снижая совокупный

эффект от работы группы ламп.

В связи с непрерывной работой над качественным улучшением своей продукции

завод-производитель оставляет за собой право вносить изменения без предварительного уведомления

125

SK. Модульные щиты управления

Общая информация

8.

LM PRUF. ЭЛЕМЕНТЫ СИСТЕМЫ АВТОМАТИКИ

8.1. SK. Модульные щиты управления

8.1.1. Общая информация

Назначение

Данные решения подбираются для конкретной вентиляционной установки из

стандартных логических и силовых модулей.

Щиты управления созданы на основе свободно программируемых контроллеров,

адаптация под конкретное инженерное решение определяется набором настро-

ек, который задается на заводе-изготовителе.

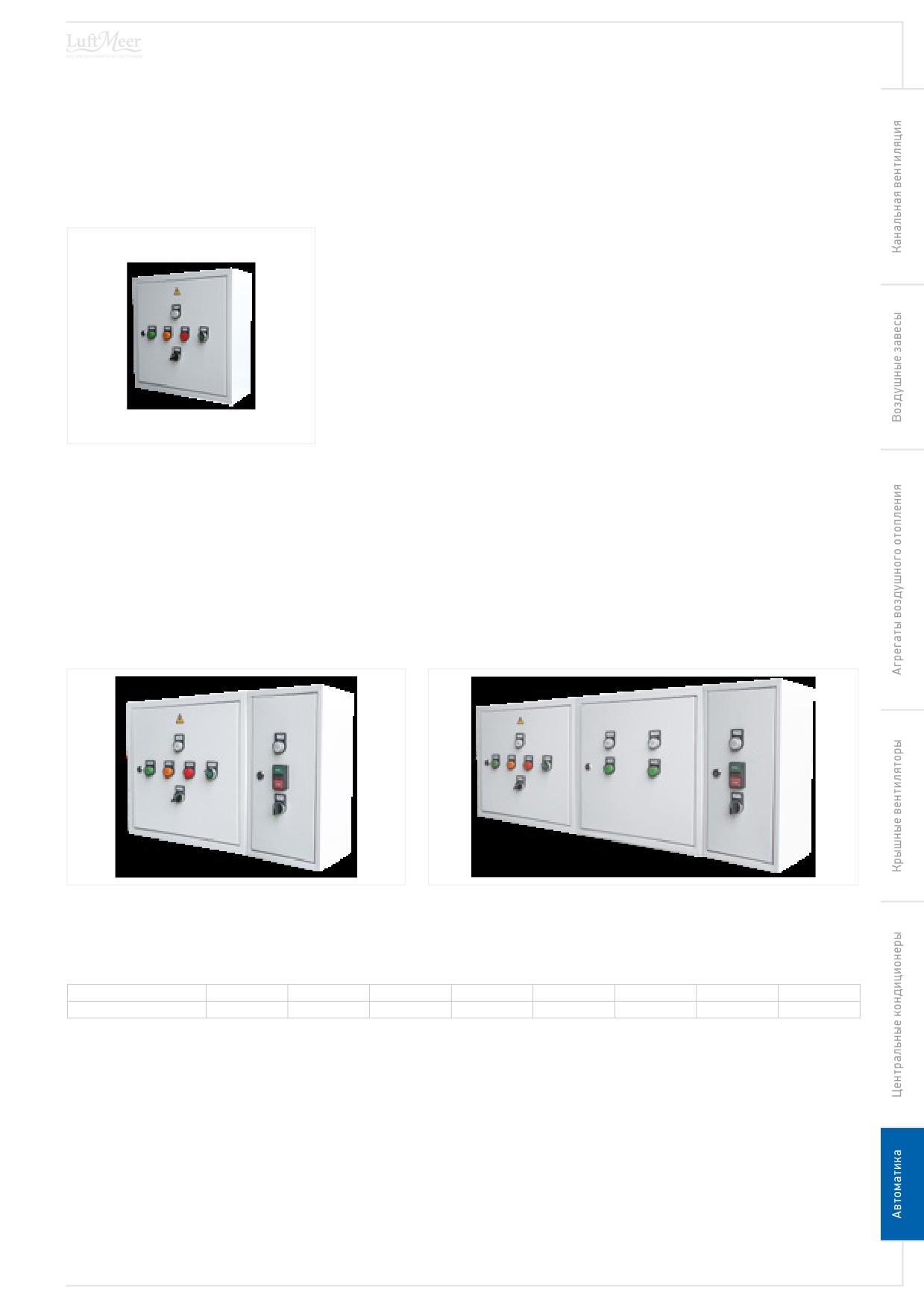

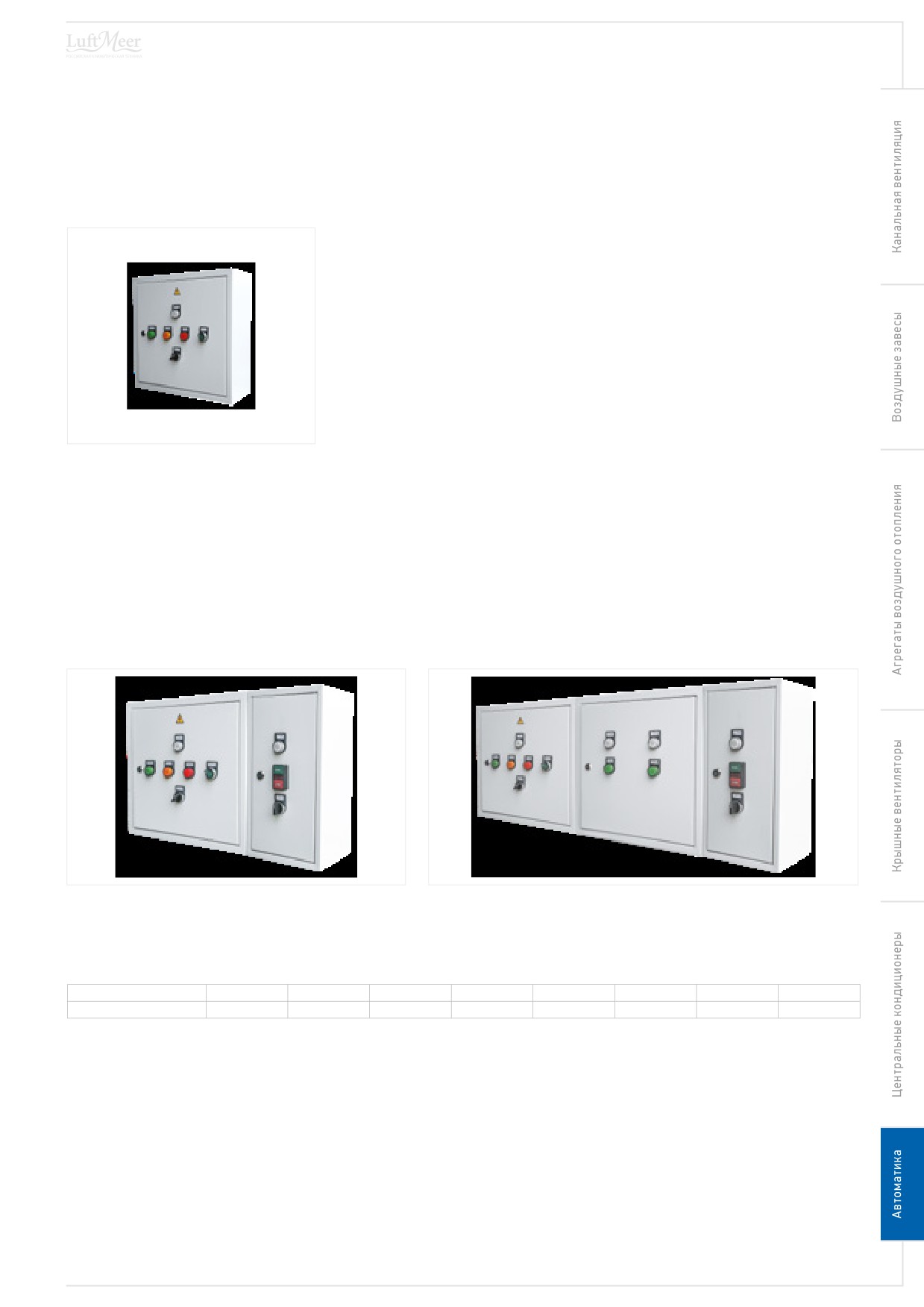

Рис. 57. Щит управления /SK_

Конструкция

Щит управления вентиляционной установкой модульной серии /SK_ представляет собой аппликацию (набор) стальных

компактных модулей, которые при монтаже необходимо разместить горизонтально в рекомендованном порядке, и соеди-

нить кабелями по прилагаемой схеме. Таким образом, щит управления будет представлять собой визуально единый блок

с различным количеством секций (дверей).

Примеры модульных аппликаций

Рис. 58. Приточная установка с водяным нагревом,

Рис. 59. Приточная установка с электрическим нагревом (2 ступени),

двигатель без частотного преобразователя

двигатель без частотного преобразователя

Табл. 68. Соответствие типоразмеров габаритным характеристикам щитов управления /SK

Т/р

1

2

3

4

5

6

7

8

Габариты (В х Ш х Г, см)

40 x 21 x 15

40 x 40 x 15

40 x 60 x 15

40 x 40 x 25

40 x 60 x 25

50 x 40 x 22

65 x 50 x 22

80 x 65 x 25

Область применения

/SKZ-H, /SKZ-E

/SKP

Модуль управления вентиляционной установкой на основе

Модуль управления вентиляционной установкой на основе

контроллера с выносной панелью (панель /SM.O поставля-

контроллера Segnetics Pixel.

ется вместе со щитом).

/SKZ-RF.x

/SKZ-M

Логический модуль управления резервным вентилятором/

Модуль управления вентиляционной установкой серии

двигателем (панель /SM.O не требуется).

LM DUCT R с электронагревом (панель /SM.O поставляется

вместе со щитом).

В связи с непрерывной работой над качественным улучшением своей продукции

завод-производитель оставляет за собой право вносить изменения без предварительного уведомления

127

SK. Модульные щиты управления

SKZ, SKP. Модули управления вентиляционными установками различного функционала

8.1.2. SKZ, SKP. Модули управления вентиляционными установками различного

функционала

Назначение

Данные логические модули не содержат силовых частей управления и защиты вентиляторов, а также ступеней электро-

нагревателей — они предназначены для работы с внешними силовыми модулями /SOM либо с частотными преобразовате-

лями, используемыми как силовые модули управления вентиляторами.

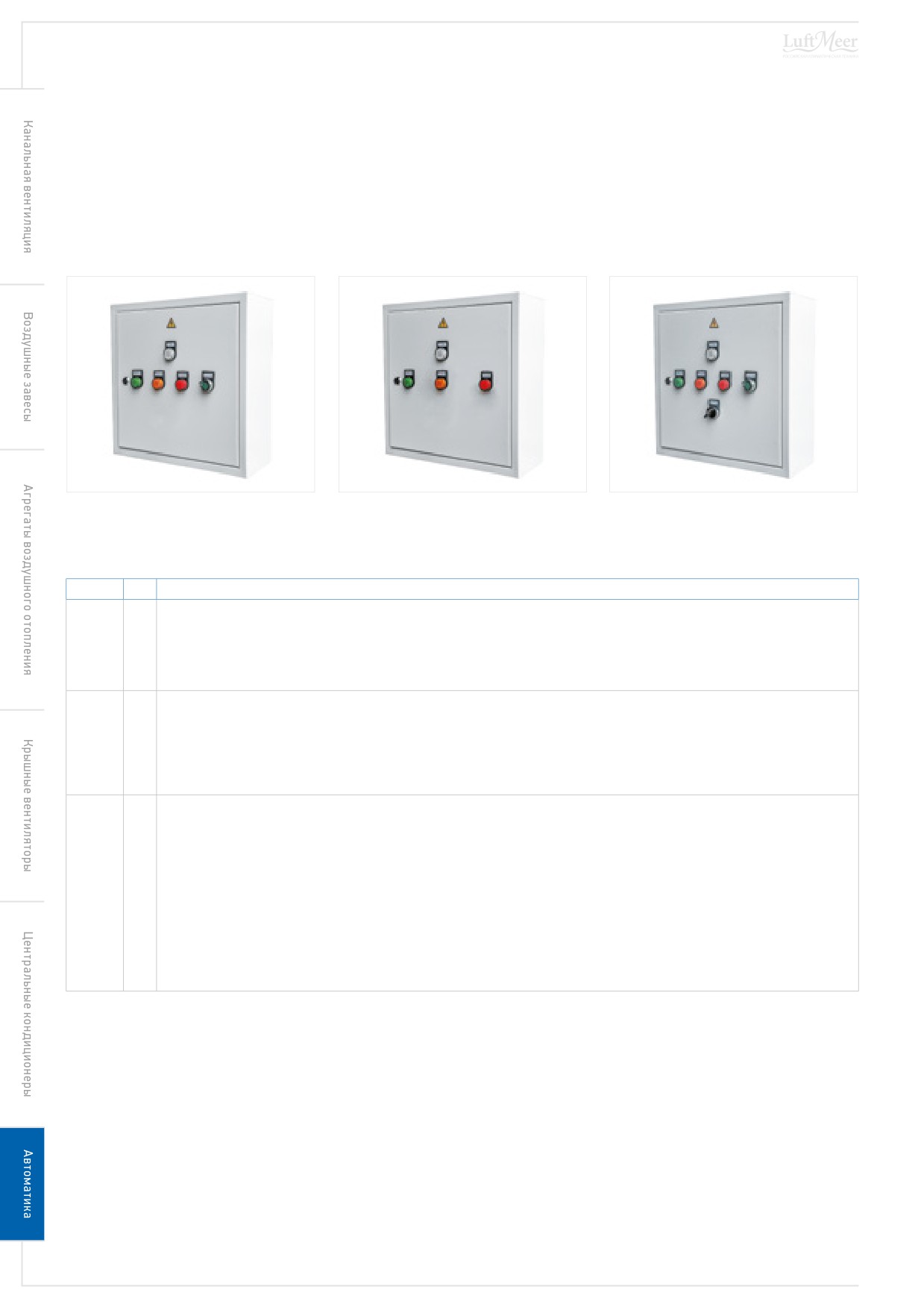

Рис. 60. Модуль /SKZ-H.x

Рис. 61. Модуль /SKZ-E.x

Рис. 62. Модуль /SKP.x

Табл. 69. Функционал модулей /SK

Модуль

Т/р

Функционал

Режим ЗИМА: нагреватель водяной, управление 0..10В, насос 1ф-220В-10А.

Режим ЛЕТО: охладитель водяной, управление 0..10В, или охладитель фреоновый, 1 или 2 ступени.

/SKZ-H.x

2

Контроль засорения фильтра (общий сигнал засоренности: без различия приточного и вытяжного фильтра).

Отключение системы по сигналу пожарной сигнализации.

Режим ЗИМА: нагреватель электро плавный, через ШИМ (встроен в нагреватель), до 4 ступеней, или нагреватель электро дискрет-

ный, до 3 ступеней.

/SKZ-E.x

2

Режим ЛЕТО: охладитель водяной, управление 0..10В, или охладитель фреоновый, 1 ступень.

Контроль засорения фильтра (общий сигнал засоренности: без различия приточного и вытяжного фильтра).

Отключение системы по сигналу пожарной сигнализации.

Режим ЗИМА: нагреватель водяной, управление 0..10В, насос 1ф-220В-10А, или нагреватель электро плавный, через ШИМ (встроен в

нагреватель), до 2 ступеней, или нагреватель электро дискретный, без ШИМ, 1 ступень.

Режим ЛЕТО: охладитель водяной, управление 0..10В, или охладитель фреоновый, 1 ступень.

Регенератор роторный, управление 0..10В (через частотный преобразователь), или рециркуляция (как вторичный канал нагре-

ва), плавно по сигналу 0..10В (привод /A.010.N._), или рекуператор пластинчатый с байпасом (как температурный канал, привод

/SKP.x

2

/A.010.N._), или рекуператор пластинчатый без байпаса (режим разморозки).

Контроль засорения фильтра (общий сигнал засоренности: без различия приточного и вытяжного фильтра).

Отключение системы по сигналу пожарной сигнализации.

Возможность управления включением установки по расписанию.

Возможность подключения к системе диспетчеризации по протоколу ModBUS RTU.

Рекомендации по проектированию

Запуск

Запуск щитов осуществляется:

◼

для модулей /SKZ — вручную с панели /SM.O;

◼

для модулей /SKP — вручную, при помощи переключателя на передней панели модуля (в местном режиме) и по дис-

танционному сигналу пуска в виде беспотенциального контакта (в дистанционном режиме);

Управление вентиляторами и воздушными заслонками

Подача сигнала на синхронное дискретное управление приточным и вытяжным вентилятором (через внешний силовой мо-

дуль), а также электроприводом воздушной заслонки приточного и вытяжного воздуха (типы электроприводов — /A.2x.S._

или /A.2xE.S._ или /A.3x.N._).

Любое использование материалов

128

допускается только с письменного разрешения правообладателя

содержание      ..     4      5      6      7     ..
