LuftMeer ТЕХНИЧЕСКИЙ КАТАЛОГ КЛИМАТИЧЕСКОЙ ТЕХНИКИ (СЕРИЯ BUDGET v2.5) - часть 9
VR. Трехходовой клапан шаровой резьбовой с сервоприводом A и адаптером VZ.0L
IT. Трансформаторные пятиступенчатые регуляторы оборотов

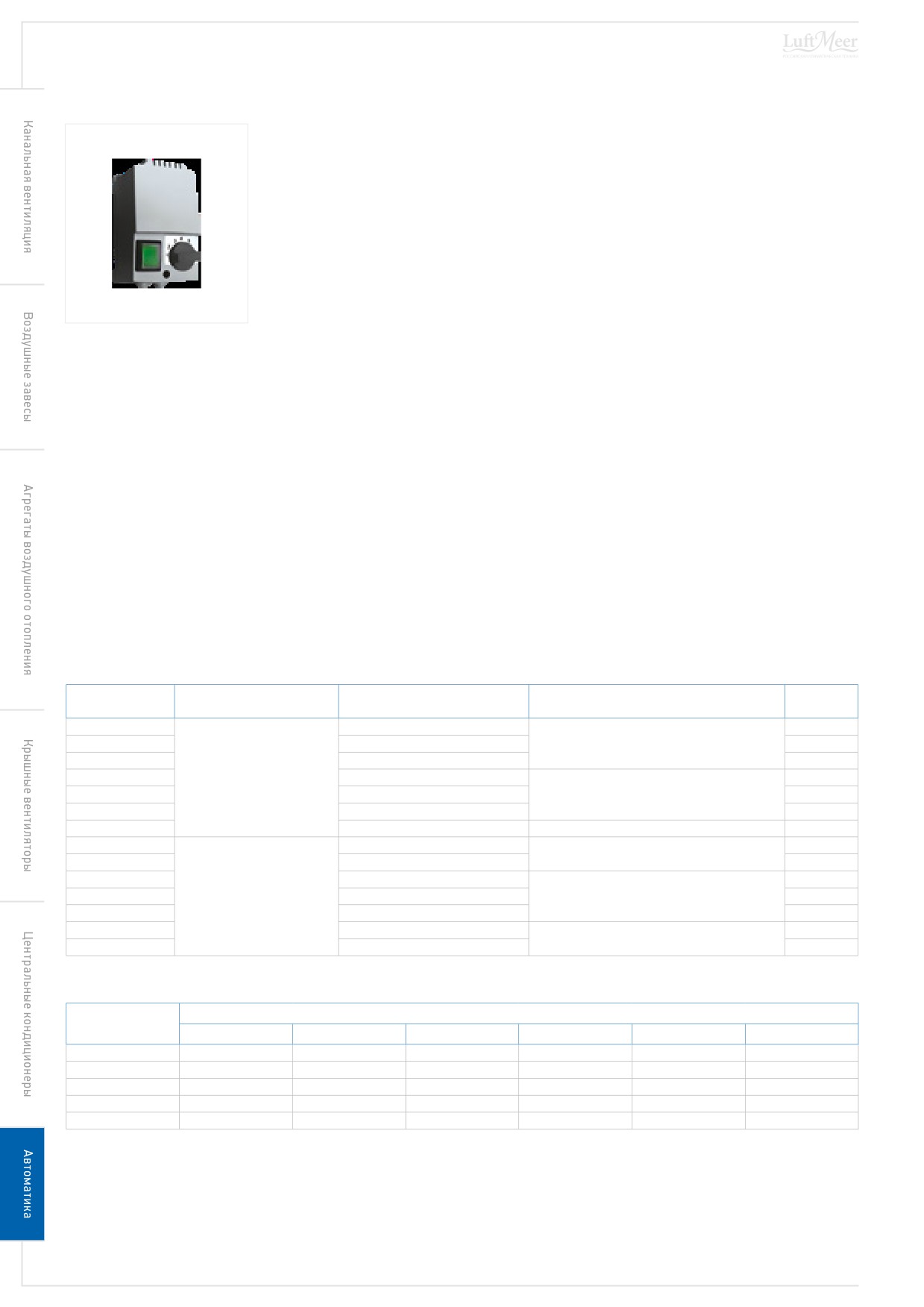

8.10.3. IT. Трансформаторные пятиступенчатые регуляторы оборотов
Назначение
Однофазные регуляторы скорости /IT.E и трехфазные регуляторы /IT.D предназначены для
регулирования скорости вращения одно- и трехфазных электродвигателей вентиляторов
и расхода воздуха, создаваемого данными вентиляторами.
Конструкция
Корпус регуляторов /IT.E выполнен из прочного пластика, а /IT.D — из металла.
Регуляторы оснащены многопозиционными переключателями. Выходы регуляторов /IT.E
защищены двумя плавкими предохранителями: цепь двигателя — номиналом в соответ-
ствии с таблицей, а цепь дополнительной нагрузки L1 230 В — 2,0 А (например, для под-
ключения привода заслонки). Выходы дополнительной нагрузки регуляторов /IT.D защи-
Рис. 105. Регулятор
щены двумя предохранителями 1А и должны подключаться в цепь питания через защитные
оборотов /IT
автоматы.
Область применения
Регуляторы могут применяться с вентиляторами, имеющими двигатели со встроенной автоматической термозащитой (тер-
моконтакты). При этом необходимо учитывать, что электродвигатель должен быть спроектирован для работы с регулято-
рами подобного типа.
Допускается управление несколькими одинаковыми электродвигателями, если общий потребляемый ток двигателей не
превышает номинального тока регулятора (с учетом запаса 15-20%).
Устройства хорошо подходят для управления работой тепловых завес.
Характеристики
◼
Степень защиты IP54.
◼
Класс изоляции B.
Технические характеристики
Табл. 97. Технические характеристики тиристорных регуляторов /IT_
Ток
Габаритные
Модель
Напряжение двигателя, В
Вес, кг
двигателя, А
размеры, мм (ВхШхГ)
/IT.E01
до 1,5
1,5
/IT.E02
до 2
166х86х91
2,3
/IT.E03
до 3
2,5
/IT.E05
1 х 230
до 5
4,5
/IT.E07
до 7
210х145х145
5,5
/IT.E10
до 10
6,2
/IT.E14
до 14
272х14х145
10,5
/IT.D01
до 1,5
10,7
250х200х130
/IT.D02
до 2
12,2
/IT.D04
до 4
16,2
/IT.D05
3 х 380
до 5
300х300х150
18,0
/IT.D07
до 7
23,1
/IT.D10
до 10
31,9
400х300х190
/IT.D14
до 14
39,3
Табл. 98. Значения питающих напряжений при различных положениях переключателя
Ступени регулирования напряжения, В
Модель
0
1
2
3
4
5
/IT.E01
0
115
135
155
188
230
/IT.E02
0
65
110
135
170
230
/IT.E03
0
70
85
105
145
230
/IT.E05…E14
0
80
105
135
170
230
/IT.D01...D14
0
95
145
190
240
400
Любое использование материалов
170
допускается только с письменного разрешения правообладателя
Подбор секций УФ обеззараживания
IT. Трансформаторные пятиступенчатые регуляторы оборотов
9.
ПРИЛОЖЕНИЯ
9.1. Подбор секций УФ обеззараживания
Корректная методика расчетов и подбора модулей
В существующих на рынке методических рекомендациях ряда производителей секций УФ обеззараживания воздуха расчет
основан на формуле из руководства Р 3.5.1904-04 «Дезинфектология. Использование ультрафиолетового бактерицидного
излучения для обеззараживания воздуха в помещениях», которая не учитывает ряд важных факторов, необходимых для
проведения корректного расчета (индивидуальных конструктивных и геометрических особенностей каждой конкретной
секции), в связи с чем проведение подобных расчетов ведет к риску некорректного подбора секций УФ обеззараживания.
Предлагаемая в данном каталоге методика подбора основана на комплексном математическом расчете (метод полного
перемешивания) и моделировании работы каждой конкретной секции УФ обеззараживания с учетом конструктивных осо-
бенностей, геометрических характеристик каждой секции и внутреннего расположения ламп в ней, в результате чего для
каждой секции приводятся конкретные значения расхода воздуха при каждой нормируемой степени обеззараживания
воздуха по SA, что исключает существенные погрешности при формульных расчетах с использованием значений бактери-
цидной мощности секций.
Подбор секций УФ обеззараживания
Секции подбираются по расходу воздуха и по требуемой степени обеззараживания.
Подбор секций осуществляется в соответствии с:
◼
руководством Р 3.5.1904-04. «Дезинфектология. Использование ультрафиолетового бактерицидного излучения для
обеззараживания воздуха в помещениях»;
◼
методическими указаниями МУ 2.3.975-00 «Применение ультрафиолетового бактерицидного излучения для обезза-
раживания воздушной среды помещений организаций пищевой промышленности, общественного питания и торговли
продовольственными товарами».
Фбк (Вт) — бактерицидный поток излучения (эффективный) - бактерицидная мощность излучения, оцениваемая по ее воз-
действию на микроорганизмы согласно относительной спектральной бактерицидной эффективности.
Jбк (%) — бактерицидная эффективность — уровень или показатель снижения микробной обсемененности воздушной
среды или на поверхности в результате воздействия ультрафиолетового излучения, выраженный в процентах как отноше-
ние числа погибших микроорганизмов к их начальному числу до облучения.
Hv (Дж/м³) — объемная бактерицидная доза (экспозиция) — объемная плотность бактерицидной энергии излучения (от-
ношение энергии бактерицидного излучения к воздушному объему облучаемой среды).
Методика подбора
Базовым параметром при подборе УФ модуля является не бактерицидная мощность (Вт), а объем обеззараживаемого
воздуха (м³/ч) с заданной эффективностью обеззараживания (%) по заданному микроорганизму (стандартно — SA, золо-
тистый стафилококк).
Подбор производится на основании медицинского задания заказчика, содержащего:
◼
расход обеззараживаемого воздуха (в м³/ч);
◼
один из следующих параметров (предпочтительно первый из списка):
◼
необходимая эффективность обеззараживания, или бактерицидная эффективность (Jбк, %);
◼
категория помещения для медицины или пищевой промышленности (согласно таблице из каталога);
◼
необходимая объемная бактерицидная доза (Hv, Дж/м³);
◼
тип микроорганизма, для которого должна быть достигнуты заданные параметры — обычно Staphylococcus aureus
(Золотистый стафилококк), либо необходимо указать название микроорганизма на латыни (согласно таблице из ка-
талога).
Объем обеззараживаемого воздуха зависит от расстояния между двумя ближайшими препятствиями перед и после УФ
модуля в прямом участке вентиляционной сети:
◼
таким препятствием может служить любой элемент вентиляционной сети, перекрывающий прямой участок воздухо-
вода или изменяющий направление сети (например, отвод воздуховода, клапан противопожарной вентиляции или
дроссель-клапан, секция вентиляционной установки);
◼
расстояние, для которого приведены нормируемые значения — два метра;
◼
увеличение данного расстояния до трех метров приводит к увеличению максимального расхода воздуха секции на 7%
без дополнительных финансовых и энергозатрат.
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
171
Подбор секций УФ обеззараживания
IT. Трансформаторные пятиступенчатые регуляторы оборотов
Уровни Jбк и Hv для Staphylococcus aureus (золотистый стафилококк) в зависимости от типов помещений
Табл. 99. Уровни Jбк и Hv по SA для объектов медицины:
Кат.
Типы помещений
Jбк, %
Нv, Дж/м³
Операционные, предоперационные, родильные, стерильные зоны ЦСО (централизованные стерилизационные
1
99,9%
385
отделения), детские палаты роддомов, палаты для недоношенных и травмированных детей.
Перевязочные, комнаты стерилизации и пастеризации грудного молока, палаты и отделения иммунно осла-
2
бленных больных, палаты реанимационных отделений, помещения нестерильных зон ЦСО, бактериологиче-
99%
256
ские и вирусологические лаборатории, станции переливания крови, фармацевтические цеха.
3
Палаты, кабинеты и другие помещения ЛПУ (не включенные в I и II категории).
95%
167
Детские игровые комнаты, школьные классы, бытовые помещения промышленных и общественных зданий с
4
90%
130
большим скоплением людей при длительном пребывании.
5
Курительные комнаты, общественные туалеты и лестничные площадки помещений ЛПУ.
85%
105
Табл. 100. Уровни Jбк и Hv по SA дляобъектов пищевой промышленности и индустрии питания:
Кат.
Типы помещений
Jбк,%
Нv, Дж/м³
Цеха по производству пищевых продуктов (колбас и колбасных изделий, мясных и рыбных изделий, консер-
вирования
рыбных, мясных, овощных и фруктовых изделий, молока и молочных продуктов при открытом технологиче-
1
ском
99%
256
процессе, кондитерских изделий, по приготовлению заквасок, полуфабрикатов, пивобезалкогольной про-
дукции,
мясных, рыбных и овощных полуфабрикатов, продуктов детского питания
2
Помещения фасовки готовых скоропортящихся продуктов
95%
167
Помещения по переработке сырья, цеха по приготовлению горячих и холодных блюд, торговые залы
3
85%
106
предприятий общественного питания и торговли, мойки и хранения посуды и тары для консервирования
4
Складские помещения (с температурой воздуха не ниже 10°С)
80%
90
Табл. 101. Таблица экспериментальных значений Hv при различном уровне Jбк для некоторых видов микроорганизмов
Микроорганизм
90%
95%
99,9%
Микроорганизм
90%
95%
99,9%
Agrobacterium tumefaciens
116
179
496
Shigella dysenteriae
58
98
245
Bacillus Anthracis
118
185
507
Shigella flexneri
45
70
198
Bacillus Megatherium
30
50
146
Shigella soonei
60
98
415
Bacillus Megatherium (spores)
718
1046
3032
Shigella paradisenteriae
45
70
198
Bacillus Paratyphosus
84
129
356
Spirillum rubsum
115
152
361
Bacillus Subtilis (mixed)
187
261
641
Staphylococcus epidermidis
99
132
338
Bacillus Subtilis
802
1166
3380
Staphylococcus albus
87
129
332
Clostridium Tetani
316
478
1283
Staphylococcus faecalis
168
217
583
Corynebacterium Dephtheriae
89
138
379
Staphylococcus aureus
130
167
385
Eberthella Typhosa
55
85
239
Staphylococcus hemolyticus
57
103
320
Escherichia Coli
79
132
385
Streptococcus lactis
162
217
513
Legionella bozemanii
47
73
204
Streptococcus viridans
53
82
222
Legionella dumoffii
55
102
320
Vibrio cholerae
92
141
378
Legionella gormanii
31
67
285
Bacteriophage (E. coli)
95
144
385
Legionella micdadel
37
62
180
Influenza virus
95
144
385
Legionella longbeachae
32
56
169
Hepatitis virus
68
114
466
Legionella pneumophila
53
92
221
Poliovirus (Poliomyelitis)
289
460
1224
Legionella interrogans
55
108
350
Rotavirus
342
498
1400
Micrococcus Candidas
158
252
717
Tobacco mosaic virus
6312
9156
25650
Micrococcus Pillonensis
213
325
875
Aspergillus flavus (yellowish green)
1420
2042
5770
Micrococcus Sphaeroides
263
363
898
Aspergillus glaucus (bluish green)
1262
1768
5130
Mycobacterium Tuberculosis
142
217
583
Aspergillus niger (black)
4734
6760
19240
Neisseria Catarralis
116
179
496
Mucor ramosissimus (white gray)
510
732
2058
Phytomonas Tumefaciens
116
179
496
Penicillum digitatum (olive)
1262
1768
5130
Phytomonas Vulgaris
68
123
385
Penicillum expensum (olive)
315
478
1282
Pseudomonas Aeruginosa
145
223
612
Penicillium roqueforti (green)
381
548
1539
(environmental strain)
Pseudomonas Aeruginosa (laboratory
55
85
227
Rhizopus nigricans (black)
2044
2930
12826
strain)
Pseudomonas Fluorescens
92
141
385
Chlorella vulgaris (algae)
315
478
1283
Rhodsprilum rubrum
63
114
361
Nematode eggs
789
4000
5363
Salmonella Enteritidis
105
161
443
Paramecium
1640
2637
11660
Salmonella paratyphoid (enteric fever)
60
111
356
Baker’s yeast
126
187
513
Salmonella Typhimurium
210
325
886
Brever’s yeast
95
123
385
Salmonella Typhosa (typhoid fever)
58
108
356
Common yeast cake
192
275
770
Sarcina Lutea
518
668
1539
Saccaharomyces var. ellipsoides
192
275
770
Serratia Marcescens
63
114
361
Saccaharomyces sp.
255
366
1026
Любое использование материалов
172
допускается только с письменного разрешения правообладателя
Сертификация
Данные о производителе
Табл. 102. Объем воздуха (м³/ч), обеззараживаемого с указанной эффективностью
Расход воздуха обеззараживаемый с эффективностью по SA, мЗ/ч
Т/р
Наименование
Количество ламп
Наличие отражателя
99.9
99
95
90
85
80
/EMU.0x
1
-
495
511
582
624
762
851
/EMU.0
1
+
743
767
874
936
1 144
1 278
50-20
/EMU.1x
1
-
961
992
1 130
1 211
1 480
1 620
/EMU.1
1
+
1 442
1 488
1 620
1 620
1 620
-
/EMU.1
1
+
2 000
2 064
2 352
2 430
2 430
2 430
50-30
/EMU.2
2
+
2 430
2 430
2 430
-
-
-
/EMU.1
1
+
2 147
2 216
2 525
2 705
3 306
3 693
90-30
/EMU.2
2
+
4 102
4 233
4 374
4 374
4 374
4 374
/EMU.3
3
+
4 374
4 374
-
-
-
-
/EMU.1
1
+
3 063
3 161
3 602
3 859
4717
5 268
90-50
/EMU.2
2
+
5 905
6 094
6 944
7 290
7 290
7 290
/EMU.3
3
+
7 290
7 290
7 290
-
-
-
/EMU.1
1
+
3 762
3 882
4 424
4 740
5 793
6 471
90-70
/EMU.2
2
+
7 275
7 508
8 555
9 167
10 206
10 206
/EMU.3
3
+
10 206
10 206
10 206
10 206
-
-
9.2. Сертификация
Оборудование сертифицировано в соответствии со всеми установленными требованиями нормативного законодательства
Российской Федерации.
9.3. Ресурсы, сроки службы и хранения, гарантии изготовителя
9.3.1. Данные о производителе
Производитель
Общество с ограниченной ответственностью «НПТ Климатика»
Адрес
142180, Московская обл., г. о. Подольск, мкр-н Климовск, ул. Ленина, д. 1
Телефон
+7 (495) 542-22-82
9.3.2. Гарантийные обязательства
В соответствии с интересами рынка завод-изготовитель предоставляет Потребителю гарантию на реализованную про-
дукцию. Завод-изготовитель гарантирует соответствие оборудования и агрегатов требованиям технических условий при
соблюдении потребителем условий эксплуатации, транспортировки и хранения, изложенных в паспорте.
Завод-изготовитель гарантирует полную комплектность и работоспособность оборудования. По вопросам гаран-
тийного ремонта необходимо обращаться по месту его приобретения, если это невозможно, то непосредственно на
завод-изготовитель.
Завод-изготовитель не несет ответственности за любые убытки заказчика (включая компенсацию простоев и упущенную
выгоду), любой прямой или косвенный ущерб какому-либо технологическому оборудованию, инженерным коммуника-
циям, строительным конструкциям, элементам отделки и предметам интерьера или иному имуществу на объекте, прямо
или косвенно нанесенный в процессе эксплуатации вентиляционного оборудования либо имеющий любое отношение к
функционированию вентиляционного оборудования, его ремонту или выходу его из строя.
Ответ на запрос Потребителя осуществляется в течении 3-х рабочих дней. Гарантийные обязательства исполняются в те-
чении 1 месяца со дня обращения.
9.3.3. Гарантийный срок
Стандартный гарантийный срок на вентиляционное оборудование — 3 года с момента отгрузки с завода-изготовителя,
расширенный (предоставляется по отдельному Договору) — 5 лет с момента отгрузки с завода-изготовителя.
Срок гарантии на оборудование не изменяет выполненная гарантийная услуга.
Гарантийный срок на комплектующие изделия считается равным гарантийному сроку на основное изделие и истекает
одновременно с истечением срока на это изделие.
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
173
Ресурсы, сроки службы и хранения, гарантии изготовителя
Гарантийный срок
Гарантийный случай
Гарантийные обязательства распространяются на дефекты, возникшие при эксплуатации оборудования, в том числе ука-
занные в прилагаемых Паспортах и Инструкциях.
Несоответствие оборудования заявленным техническим характеристикам (цвет; рабочие и габаритные размеры; номи-
нальный режим работы, указанный в техническом листе).
Отсутствие комплектности и работоспособности до момента приема-передачи Потребителем.
Дефекты, не совместимые с эксплуатацией оборудования (трещины; вибрация, превышающая установленные нормы; по-
сторонние звуки: скрежет, свист; утечка жидкостей).
Негарантийный случай
Гарантийные обязательства не распространяются на дефекты, которые могли возникнуть в результате транспортировки,
хранения и отсутствия у Потребителя входного контроля. По обнаруженным дефектам по причинам некачественной сбор-
ки оборудования, заводского брака комплектующих обращаться в гарантийный отдел Поставщика оборудования.
Гарантийными работами не предусмотрены отключения и подключения оборудования и КИПиА к внешним инженерным
сетям, а также настройка и наладка оборудования и средств КИПиА для дальнейшей эксплуатации на объекте.
Не является гарантийным случаем:
◼
механические, тепловые и иные повреждения на оборудовании, возникшие по причине неправильной транспортиров-
ки, неправильного монтажа, не выполненных пусконаладочных работ, неправильной настройки КИПиА, неправильной
эксплуатации, небрежного обращения, воздействия третьих лиц, непреодолимой силы или других форс-мажорных
обстоятельств;
◼
умышленное уничтожение оборудования, в т. ч. в результате действия огня; попадания внутрь посторонних жидко-
стей, насекомых, представителей флоры и фауны; замыкания электричества на корпус оборудования, в т. ч. отсутствие
заземления на корпусе оборудования и в соответствии со схемой подключения электрических узлов и элементов;
работа установки и оборудования в диапазоне напряжения и тока свыше (12В, 24В, 230В или 400В) предусмотренного
электродвигателями, нагревателями, приводами, щитами управления и другими устройствами, использующими в ка-
честве источника питания электрическую сеть;
◼
снятие или обход датчиков и элементов, предотвращающих порчу оборудования, в т. ч. термодатчиков;
◼
внесение конструктивных изменений или проведение ремонта, выполненных самостоятельно или неуполномоченны-
ми лицами;
◼
неправильное подключение оборудования к электрической сети, проведение пусконаладочных работ с нарушением
монтажных и иных схем. Как результат — сгоревшие электродвигатели, щиты управления, электронагреватели, при-
воды и другие электрические узлы и элементы или отсутствие выхода оборудования на номинальный режим работы
в соответствии с техническими характеристиками. Причина несоответствия: подключение оборудования к электриче-
ской сети, не соответствующей установленным нормам 24В, 220В, 380В, 50Гц; подключение с нарушением рекомендо-
ванной монтажной схемы, указанной в паспорте или рекомендациях;
◼
несвоевременное проведение работ по техническому обслуживанию либо нарушения правил эксплуатации оборудо-
вания, а также эксплуатация оборудования в режимах и условиях эксплуатации, для которых данное оборудование
не предназначено;
◼
изделия, подлежащие нормальному износу: фильтрующие элементы и вставки, ремни клиноременной передачи, кас-
сеты поверхностных увлажнителей, уплотнители, расходные материалы электрики (лампы, предохранители и т.д.),
метизы.
◼
жидкостные теплообменники, вышедшие из строя по причине замерзания теплоносителя в них;
◼
использование оборудования в иных целях, не предусмотренных в паспорте оборудования.
Исполнение гарантийных обязательств
В случае обнаружения неполадок с оборудованием в течение гарантийного срока Потребитель может обратиться с рекла-
мацией, оформленной в письменном виде, непосредственно к Поставщику.
В случаях, когда Поставщиком оборудования является завод-изготовитель, Потребитель сообщает в свободной форме по
указанным ниже каналам связи завода-изготовителя следующие сведения:
◼
наименование оборудования;
◼
заводской номер или номер счета покупателя;
◼
описание неисправности;
◼
ориентировочная причина выхода из строя;
◼
фотографии оборудования (при наличии);
◼
контактная информация ответственного лица.
Любое использование материалов
174
допускается только с письменного разрешения правообладателя
Ресурсы, сроки службы и хранения, гарантии изготовителя
Гарантийный срок
Контакты Сервисного центра
service@npt-c.ru
+7 (495) 505-66-88
npt.service
Поставщик / Сервисный центр на основе Акта технического заключения принимает решение о способе устранения неис-
правности — ремонте на объекте или отправке на завод-изготовитель.
Гарантия включает в себя выполнение ремонтных работ и замену неисправных частей / элементов силами или за счет
средств завода-изготовителя. В объем гарантийных обязательств входят транспортные и накладные расходы, связанные
с устранением неисправности, в радиусе не более 150 км от Сервисного центра.
При проведении ремонтных работ на месте размещения оборудования доступ к оборудованию, демонтаж конструкций и
инженерных сетей, препятствующих проведению ремонтных работ, предоставление необходимых подъемных механизмов
обеспечивается силами и за счет Потребителя.
Завод-изготовитель оставляет за собой право на проведение технической экспертизы причин выхода из строя оборудова-
ния или отдельных ее узлов и элементов.
По запросу завода-изготовителя Потребитель должен дополнительно предоставить:
◼
фото- / видеосъемка оборудования с различных ракурсов с использованием измерительных инструментов;
◼
схемы, по которым были выполнены подключения;
◼
акт выхода из строя с указанием причины выхода из строя;
◼
заявление по форме завода-изготовителя для выполнения гарантийных обязательств;
◼
акт ввода в эксплуатацию с указанием технических показателей (акт пусконаладочных работ).
Причины отказа от выполнения гарантийных обязательств в период гарантийного срока:
◼
пункты, входящие в раздел «негарантийный случай»;
◼
форс-мажорные обстоятельства или обстоятельства непреодолимой силы;
◼
наличие у обратившейся стороны открытых финансовых обязательств перед заводом-изготовителем или Поставщи-
ком, вплоть до момента закрытия данных обязательств.
Выезды по рекламациям осуществляются исключительно при наличии гарантийного письма от Потребителя, содержащего
обязательства по оплате проведенного комплекса работ по тарифам Сервисного центра / Поставщика, необходимого для
случая, когда по итогам комплекса диагностических и технических мероприятий рекламация будет признана негарантий-
ной. При этом Потребитель обязан обеспечить присутствие на объекте своего официального представителя, уполномо-
ченного на подписание Акта выполненных работ, содержащего перечень произведенных в процессе выезда работ, а также
необходимые технические заключения.
Выезды по рекламациям осуществляют специалисты Сервисных центров / Поставщиков. При необходимости возможно
привлечение специалистов завода-изготовителя. Завод-изготовитель может не осуществлять выездов по рекламациям,
при этом в случае признания технической экспертизой причиной неполадки «брак завода-изготовителя», осуществить
оплату финансовых затрат на восстановление работоспособности оборудования.
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
175
