единения обоих перьев для пред­

отвращения значительных откло­
нений средней плоскости колеса от
вертикали. Значительное влияние
на снижение возможных деформа­
ций оказывают и концы перьев,
широко разведенные для установ­
ки заднего колеса.

Основной причиной, вызвавшей

появление задней подвески с од­
ним амортизатором, был постоян­
ный рост хода (амплитуды коле­

баний) задней маятниковой вилки

(даже до 300 мм!). При этом

для размещения двух амортизато­

ров требовалось очень много мес­

та по бокам колеса. Компромис­
сным решением стало смещение и

наклонение их вперед.

Оптимальный выбор геометри­

ческих характеристик позволил

определить требуемый ход колеса

при соответствующей характерис­

тике амортизаторов, но размеры

этих амортизаторов оставались не­

достаточными для восприятия зна­
чительных нагрузок.

Одной из первых систем с цент­

ральным амортизатором была
«Кантилеве» фирмы «Ямаха»

(рис. 215), предназначенная пер­

воначально для кроссовых мото­
циклов. Задняя маятниковая вил­

ка усилена вертикальной треуголь­
ной конструкцией, для мощного
пружинного амортизатора имеется

достаточно места под топливным
баком.

В дальнейшем, по мере раз­

вития мотоциклостроения в целом,

оптимальной оказалась задняя

подвеска с маятниковой вилкой и
почти вертикальным амортизато­
ром перед задним колесом. Четы­
ре ведущие японские мотоциклет­
ные фирмы разработали свои ва­
рианты этой подвески: «Хонда» —

«Про-Линки» (рис. 216), «Кава­

с а к и » — «Уни-Трак» (рис. 217),

«Судзуки» — «Фулл-Флоте»,
«Ямаха» — «Монокросс» (вместо
«Кантилеве»). Вначале эта систе­

ма была внедрена в кроссовых
мотоциклах, что позволило уве­

личить ход заднего колеса до

300 мм и более. Эта система под-
рессоривания очень быстро рас­
пространилась на спортивные мо­

тоциклы, участвующие в триале

и эндеро, а также на дорожные
мотоциклы. Так как основной

принцип этой подвески не нов,

трудно запатентовать его вариан­

ты. Поэтому похожие на них или
даже те же самые подвески зад­

него колеса используются и в евро­
пейских конструкциях.

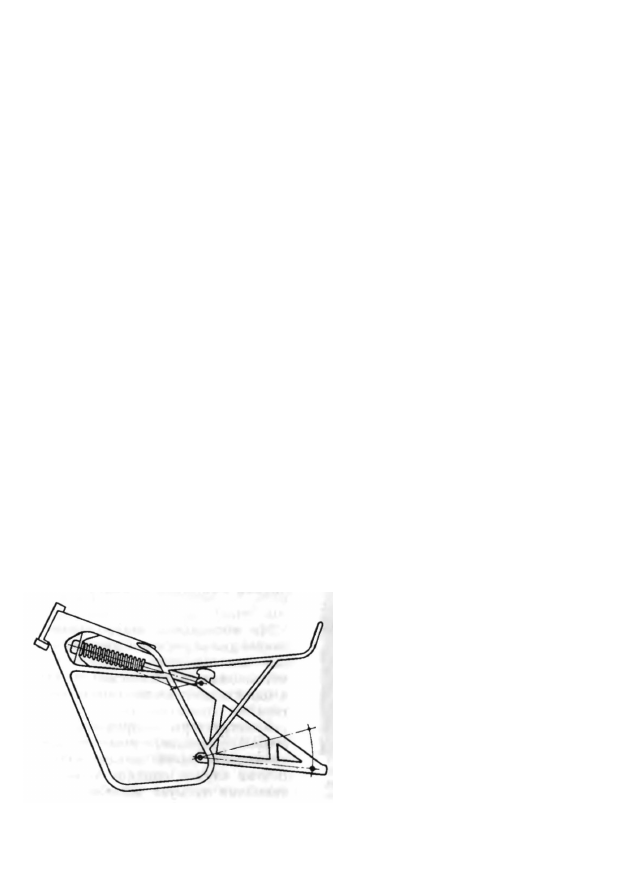

Рис. 215. «Кантилеве» — первая си­

стема задней подвески с одним
центральным амортизатором фирмы
«Ямаха»

308

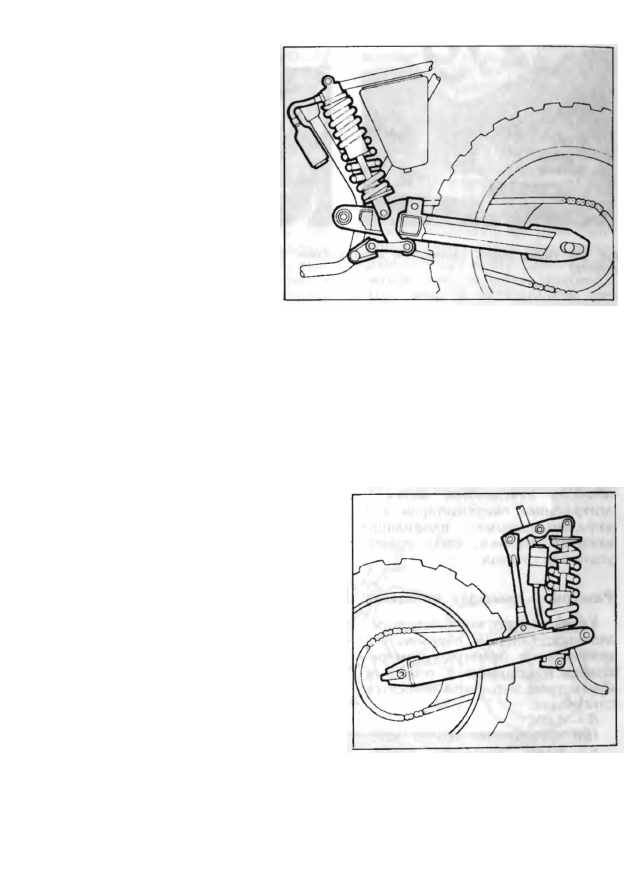

Рис. 216. Задняя подвеска

«Про-Линк» фирмы «Хонда»

У задней маятниковой вилки с

одним амортизатором перья долж­
ны быть значительно мощнее, чем
в случае двух амортизаторов, так
как изгибные напряжения в них

значительно больше (рис. 218).
Это не относится к подвеске
«Кантилеве», в которой вилка вы­
полнена в виде очень жесткой
фермы, передающей колебания на
закрепленный под углом к гори­

зонтали амортизатор (см. рис. 215).

В связи с появлением новых ма­

териалов создано большое число
самых разнообразных конструк­

ций задней маятниковой вилки.

Эта тенденция не обошла и мо­
тоциклы эндуро.

Среди современных конструк­

ций задних маятниковых вилок

для мотоциклов эндуро легко вы­
делить несколько типов.

К первому типу можно отнес­

ти вилки с перьями, изготовлен­

ными из стальных труб круглого

сечения, которые затем обжима­

лись до получения в сечении
овала. Модификацией этого реше­

ния является вилка, трубчатые

перья которой усилены продоль­
ными ребрами в их средней
вертикальной плоскости, или вил-,
ка с перьями прямоугольного се­

чения.

Вилка второго типа — сварные

из профилей, отштампованных из

стального листа,— используются
теперь реже.

Рис. 217. Задняя подвеска «Уни-Трак»

фирмы «Кавасаки»

309

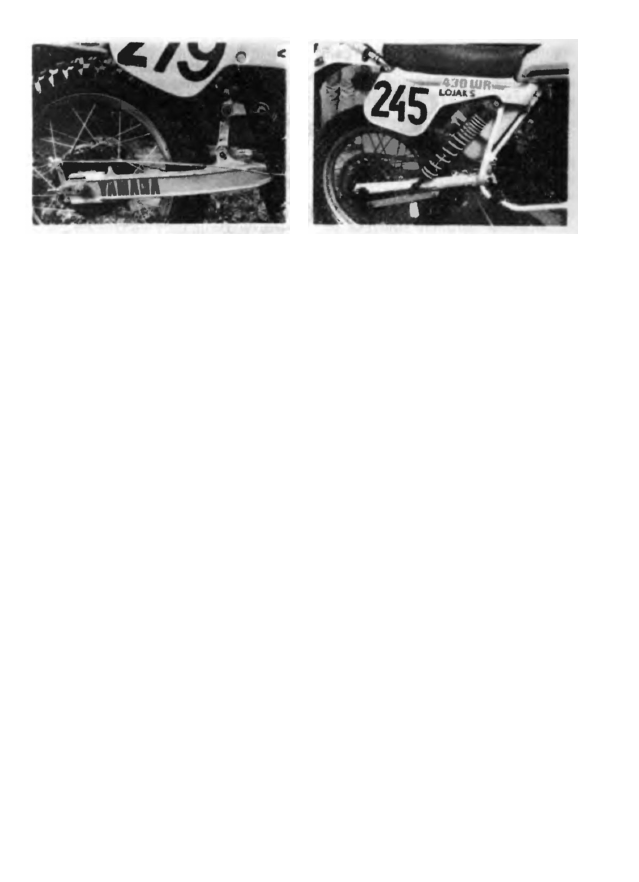

Рис. 218. Перья задней маятниковой вилки с одним (слева) и двумя амортизаторами

(справа)

К третьему типу относят литые

маятниковые вилки, устанавлива­

емые в основном на современ­

ных кроссовых мотоциклах. Мате­
риалом для них служат легкие

сплавы на основе алюминия.

Вилки четвертого типа на вид

очень громоздки, но выполнены
из очень легкого магниевого спла­

ва.

Как пятый тип выделяют не­

обычные маятниковые вилки с
центральным амортизатором и с

дюралюминиевыми профилиро­

ванными перьями, чаще прямо­
угольного сечения.

Размеры и геометрия мотоцикла

Управляемость мотоцикла опре­

деляется, главным образом, его

размерами и геометрическим ре­
шением конструкции. К основным
параметрам мотоцикла относятся

следующие:

А

 — база,

ЦМ

 — положение центра масс,

В

 — вылет переднего колеса,

а — угол наклона передней

вилки,

С

 — длина задней маятниковой

вилки,

D — диаметры обоих колес,

Е

 — ход обоих колес (рис. 219).

Для мотоцикла эндуро особен­

но важно, чтобы было выдержа­
но взаимное соотношение всех
геометрических параметров мото­
цикла в зависимости от кривой
мощности двигателя и общей
массы мотоцикла и гонщика.

База мотоцикла представляет

собой основной параметр, выбор
которого определяет конструкцию
мотоцикла. Она зависит от внеш­
них размеров двигателя, точнее

от его длины вместе с короб­

кой передач, а также от мощ­
ности двигателя. В современных
мотоциклах малого рабочего объ­

ема база составляет 1350 мм, у
наиболее используемых мотоцик­

лов классов 125—500 см

3

 —

1400—1460 мм, а у мотоциклов

классов более 500 см

3

 база иногда

превышает 1500 мм.

Увеличение базы означает уве­

личение самого мотоцикла со все­

ми вытекающими из этого нега­

тивными последствиями, а именно.

310

повышение массы и нагрузки на
раму. С другой стороны, очень не­
выгодны и слишком короткие

мотоциклы, так как они трудно

управляемы на бугристых участ­
ках трассы.

Центр масс должен быть опре­

делен в горизонтальном и вер­
тикальном направлениях. Однако

более важным является знание его
положения не только для самого
мотоцикла, но для системы гон­
щик-мотоцикл. Наиболее простым

способом изменения центра масс

этой системы является измене­

ние положения подножек, более

сложным — изменение длины ма­
ятниковой вилки.

Вылет переднего колеса — это

расстояние между точкой со­
прикосновения этого колеса с до­
рожным полотном и точки пере­

сечения оси рулевой колонки с
полотном. Чем больше вылет, тем
устойчивее мотоцикл, однако тем
хуже его поворачиваемость. Вы­

лет переднего колеса зависит от
угла наклона передней вилки,

выноса оси колеса относительно

оси рулевой колонки и внешнего
диаметра переднего колеса. Теоре­
тически при передней телеско­
пической вилке вылет не должен

изменяться в зависимости от хода
колеса, что достижимо только при
неизменном угле наклона перед­
ней вилки и при одинаковом ходе

переднего и заднего колес.

Наиболее неблагоприятные си­

туации возникают при существен­

но различных ходах обоих колес,
например при эффективном тормо­
жении или большом ускорении.
При этом в значительной сте­
пени изменяется угол наклона

передней вилки.

При торможении возможно да­

же появление отрицательного вы­
лета. В результате этого мото­
цикл становится неуправляемым,

что влечет за собой падение
мотоциклиста. Возможность таких
ситуаций заставляет увеличивать
вылет переднего колеса при ста­

тической нагрузке до

 150

 мм,

что значительно больше, чем это

311

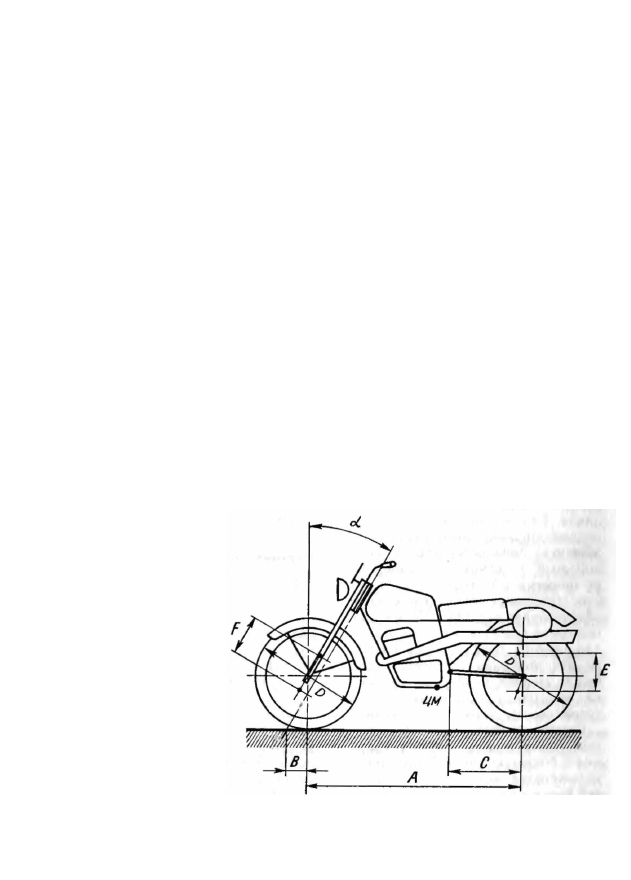

Рис. 219. Основные
размеры мотоцикла

необходимо при благоприятных
условиях обычной езды.

Угол наклона передней вил­

ки, точнее угол наклона оси ее
вращения, у современных мото­
циклов эндуро лежит в пределах

27—30°.

Длина задней маятниковой вил­

ки задается базой и установ­

ленным на раме двигателем. При
ее выборе необходимо учитывать
ход заднего колеса и расстоя­
ние между осями этой вилки
и зубчатки коробки передач. Из­

менение этого расстояния при ка­

чаниях вилки не должно при­

водить к внезапному изменению
натяжения вторичной цепи.

Диаметры обоих колес в мото­

циклах эндуро всех марок и клас­

сов отличаются в настоящее время

весьма незначительно, обычно их
размеры определяются размерами
используемых шин.

Амортизаторы

Ход обоих колес зависит от всей

системы подрессоривания мото­

цикла. При выборе оптимального
подрессоривания мотоцикла, сни­

жающего опасность езды по без­

дорожью, за основу целесообраз­

но принимать подвеску современ­
ных кроссовых мотоциклов. Она

обеспечивает ход 320—350 мм для
переднего колеса и 300—360 мм —

для заднего. Для мотоциклов энду­
ро эти значения стремятся еще
более увеличить. Мягкая подвес­

ка мотоцикла обеспечивает его

устойчивость при торможении.

Однако мотоцикл с экстремаль­

ным ходом подвески обоих колес
имеет большую массу. Кроме того,

усложняется конструкция перед­
ней вилки и заднего амортизатора.

Увеличивается высота мотоцикла,

в частности седла, что также
нежелательно. ФИМ ограничил
ход обоих колес значением
2 5 0 ± 1 0 мм с целью облегчения
работы мотоциклостроителей и по­
вышения безопасности гонщиков

(рис. 220). Это правило, однако,

действовало лишь в сезоне 1982 г.,
так как его выполнению препят­
ствовали трудности при контроле
действительных значений хода ко­
лес, главным образом заднего с

маятниковой вилкой, имеющей
один центральный амортизатор.
Сложные измерения этого пара­
метра на шестидневных соревно­
ваниях 1982 г. проводились лишь

для мотоциклов команд, претен­

дующих на победу в борьбе за

«Мировой трофей» или «Серебря­
ный кубок». Ход 250 мм впол­
не соответствовал возможностям

телескопической передней вил­
ки и классической конструкции
задней подвески.

Новые, свободные в отношении

хода колес, правила расширили
поле деятельности конструктору
ходовой части мотоцикла.

Передняя подвеска

В  н а с т о я щ е е  в р е м я на мото­

циклах эндуро в передней под­
веске применяют исключительно

телескопическую вилку с верхними

несущими трубами (обычно из

стали) и нижними скользящими
в них (из легких сплавов).

Собственно амортизаторами яв­

ляются стальные цилиндрические

пружины, размещенные чаще все­
го внутри стальных труб. Пру­
жины большого диаметра, закре­
пленные с внешней стороны не­

сущих труб, редко используются

312

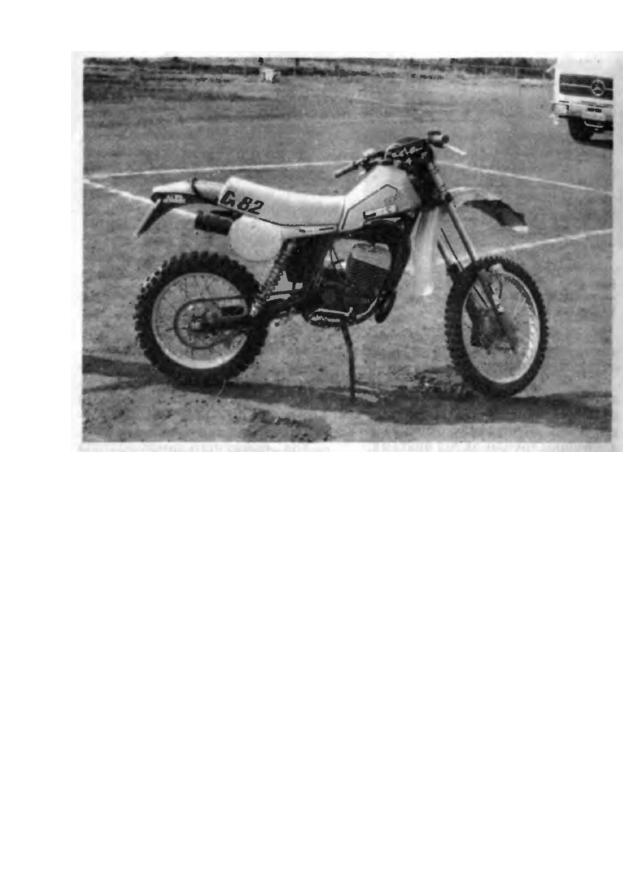

Рис. 220. Мотоцикл эндуро, участвовавший в шестидневных соревнованиях 1982 г., когда

действовало правило ограничения хода обоих колес до 250 мм (фактический ход можно
оценить по зазору между колесами и грязевыми щитками)

в настоящее время. Пневматиче­
ские амортизаторы в передней

подвеске в условиях долговремен­
ной эксплуатации мотоциклов

эндуро себя не оправдали.

Необходимым дополнением ци­

линдрической пружины является

гидравлический телескопический
амортизатор, шток которого про­

ходит внутри этой пружины. Его
задача, как и пружинного амор­

тизатора, состоит в снятии пере­

грузок с передней вилки. Следу­
ет добавить, что во время сорев­
нований очень важно обеспечить
надежное уплотнение гидравли­

ческого амортизатора, чтобы ис­

ключить выброс масла на поверх­

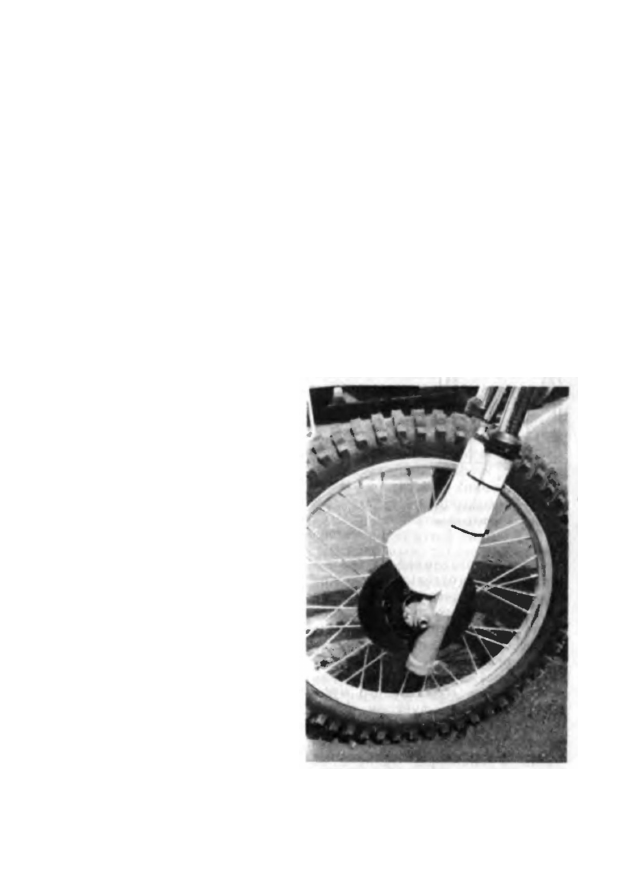

ность несущей трубы (рис. 221).
У мотоциклов эндуро, в отличие от
кроссовых, несущую трубу в ме­

сте скольжения по ней подвижной

трубы иногда защищают легкой

крышкой.

Нижняя подвижная труба имеет

широкий наконечник для креп­

ления переднего колеса, ось кото­

рого нередко выносят вперед отно­
сительно оси амортизатора. На од­
ной из труб вилки предусмотрен
прилив для крепления тормоза.

Верхняя часть вилки, то есть

узел связи несущих труб с руле­
вой колонкой, оказывает решаю-

313

щее влияние на жесткость всей
конструкции вилки.

В последнее время для связи

амортизаторов передней вилки с
рулевой колонкой часто использу­
ют широкие втулки, крепящиеся
к несущим трубам двумя винтами.
Кольца подшипников рулевой ко­

лонки укладывают непосредствен­

но на нее и на нижнюю и верх­
нюю траверсы, на которых за­
креплены несущие трубы (рис. 222).

И наконец, каким ходом отлича­

ются сейчас подвески переднего
колеса? В классе 80 см

3

 он пре­

вышает 250 мм, а в мотоциклах

других классов составляет от 270
до

 340

 мм.

Задняя подвеска

Ход заднего колеса мотоцикла

эндуро на 20 мм меньше, чем
переднего. Ко всем негативным
последствиям большого хода пе­
редней вилки добавляется еще из­

менение натяжения цепи вторич­
ной передачи. Конструкции задней
подвески в последнее время, осо­

бенно после отмены 250-мм огра­

ничения ФИМ, стали очень раз­
нообразными. Но наибольшее рас­
пространение получили подвески

с центральным креплением амор­
тизаторов к маятниковой вилке.

Ход сдвоенного амортизатора

составляет 90 мм, а колесо тре­
буемый ход получает за счет на­
клона и смещения точек крепле­
ния нижних концов амортизаторов
вперед от оси колеса. В боль­
шинстве случаев пружинные амор­

тизаторы, устанавливаемые по­

верх гидравлических, имеют про­
грессивную характеристику. Для
улучшения подвески иногда оба
амортизатора гидравлически со­

единяют непосредственно или че­
рез бачок.

Прогрессивной характеристикой

обладают также те пневматиче­
ские амортизаторы, которые нашли
применение на мотоциклах эндуро.
Их преимуществом является про­
стота регулирования жесткости
амортизатора путем подкачки в
него воздуха или его выпуска

(рис. 223).

314

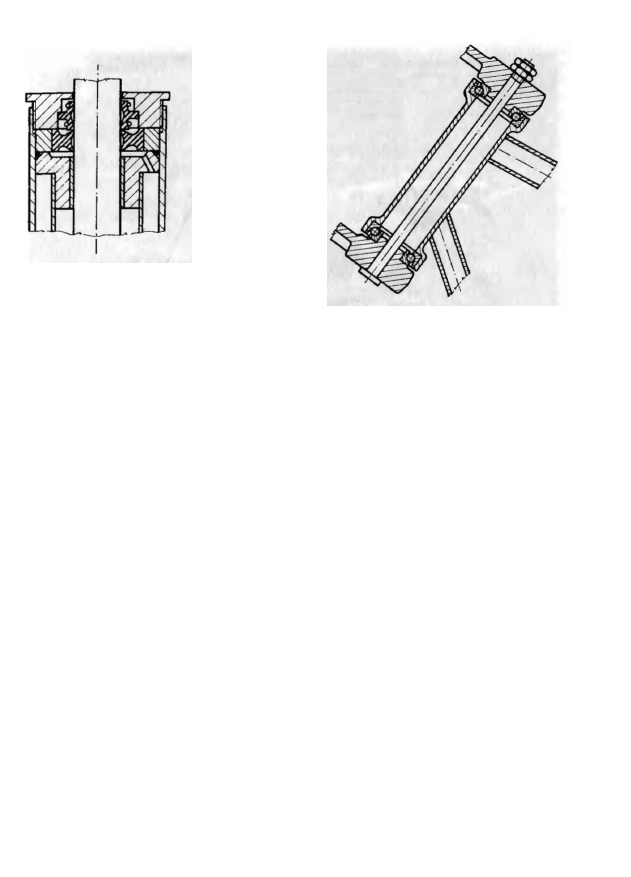

Рис. 222. Для облегчения
рулевой колонки в мото­
цикле ЧЗМ подшипники

уложены непосредственно
на ее трубу и траверсы

Рис. 221. Уплотнение гидро­
амортизатора передней вилки

(мотоцикл «Хонда»)

Определенный успех достигнут

при комбинации пневматического

амортизатора с пружинным, от­

личающимся мягкостью характе­

ристики и постоянным шагом вит­
ков (рис. 224).

Амортизаторы с креплением в

середине маятниковой вилки чаще
всего устанавливаются в верти­
кальном положении за двигателем

(перед задним колесом) и имеют

очень жесткие пружины с ли­
нейной характеристикой. Ход та­
кого амортизатора обычно очень
незначителен — от 40 до 100 мм.

Общим требованием к задней и

передней подвескам в соответст­
вии с последними указаниями
ФИМ является возможность лег­
кой замены всех их элементов.

Топливный бак

Основной характеристикой

топливного бака является его
объем. Для мотоциклов эндуро он

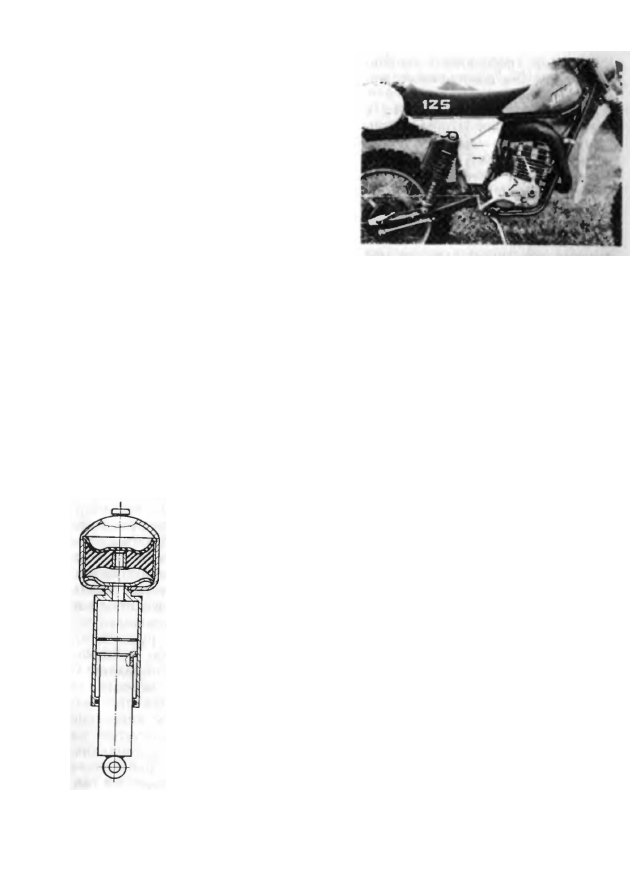

Рис. 223. Конструкция
пневматического аморти­

затора

Рис. 224. Комбинация пневматического и
пружинного амортизаторов

составляет от 8 до 14 л, при­
чем прослеживается тенденция к
его снижению. Это обусловлено
не только повышением экономич­
ности двигателей, но и возмож­
ностью заправки на всех пунктах
контроля времени, размещенных
по всему маршруту соревнований.
В мотоциклах класса 500 см

3

,

имеющих, как правило, двойную

трубчатую раму, бак должен иметь
достаточно широкий туннель для

нее. Конструкция бака рассчитана
на преодоление мотоциклом рас­

стояния 11О км без дополнитель­

ной заправки, преимущественно по

бездорожью. При этом бак дол­
жен создавать минимальные не­
удобства для посадки гонщика.
Однако, стремясь уменьшить габа­
риты и массу, в современных се­
рийных мотоциклах иногда выби­

рают такой бак, что гонщик вы­
нужден считаться с необходимо­

стью частых заправок. Неудоб­
ство очень малого топливного бака

сильно сказывается во время со­
ревнований по бездорожью, а так­
же при использовании специально­
го мотоцикла вне соревнований.

315

Основные требования к топлив­

ному баку для современного мо­

тоцикла эндуро:

ширина бака прежде всего в

месте его касания коленями гон­
щика не мешает удобному управ­

лению мотоциклом;

форма бака плавно переходит

в форму седла;

выпускной кран находится в са­

мом низком месте, обеспечиваю­
щем полное использование запаса

бензина, удаление бензина из дру­
гой половины бака обеспечивает­
ся нормально, без переворачива­
ния мотоцикла;

заправочная горловина нахо­

дится в самой верхней части
бака.

Топливные баки для недорогих

серийных мотоциклов эндуро обыч­
но изготовляют из стального ли­
ста. На гоночных мотоциклах
материалом для баков обычно слу­
жат стеклопластик или слоистая
пластмасса. Часто также исполь­

зуется алюминиевый лист.

Крепление бака к раме должно

быть частично эластичным. Следу­
ет остерегаться, в особенности

для металлических баков, жестко­

го крепления вследствие сильных
вибраций. Однако очень мягкое
крепление на упругих опорах
вызывает иногда попадание брызг
грязи на гонщиика.

Седло

Седло на мотоцикле эндуро иг­

рает очень важную роль, так как

определяет удобство посадки гон­

щика. Правильный выбор седла
во многом позволяет снизить уста­

лость гонщика.

Каркас седла должен по всей

длине прилегать к трубам рамы.

Крепление его на мотоциклах

эндуро наиболее рационально с

помощью шарниров. Под седлом

обычно расположен легко доступ­

ный ящичек для хранения необ­

ходимых предметов, например
инструментов, запасных частей
и т. д.

Каркас седла с его подушкой

соединяют обычно с помощью клея
или заливкой упругим пенополиу­
ретаном.

Подушка седла должна обес­

печить удобную посадку гонщика,

зачастую ее подгоняют индиви­
дуально для определенного гон­

щика.

Вместе с каркасом седло должно

иметь определенную длину, даю­
щую возможность гонщику в ходе

езды изменять положение, а при
необходимости даже лечь на мото­
цикл. В последнее время стре­
мятся скруглить верхние грани

седла таким образом, чтобы они
не создавали неудобства гонщику.

Руль

В мотоциклах эндуро руль в ос­

новном имеет две рукоятки, за­
крепляемые хомутами на трубах
передней телескопической вилки,
что позволяет легко регулировать

его ширину. Его изготовляют
без острых углов, с плавными пе­
реходами. Между рукоятками
устанавливают легкую соедини­

тельную трубку, повышающую
жесткость руля. На мотоциклах
эндуро не используется противо-
вибрационное упругое крепление
руля, которое практикуется на
некоторых дорожных мотоциклах.

Ширина руля, ограниченная

правилами ФИМ, выбирается так,
чтобы, во-первых, обеспечить безо-

316

пасность езды по бездорожью

 и,

во-вторых, максимально умень­
шить сопротивление воздуха при

движении по шоссе. Наиболее

часто она составляет 780—850 мм.

Рычаги управления передним

тормозом и сцеплением изго­
товлены из легких сплавов

 и

 име­

ют, как предписано правилами
ФИМ, шарообразное завершение

(рис. 225). В последнее время на

мотоциклах эндуро начинают при­
менять рычаги управления, из­
готовленные из пластмассы и об­

ладающие достаточной прочно­

стью и устойчивостью к деформа­
циям. Иногда для жесткости они
имеют стальной сердечник.

В последние годы в мотоциклах

эндуро все более широко исполь­
зуют оболочки для тросов перед­

него тормоза и сцепления, способ­
ные выдерживать значительные
нагрузки. Основным требованием
к оболочке является легкость пе­
ремещения в ней троса и жест­
кость.

Тросы скручены из нескольких

проволок четырехгранного или
круглого сечения. Оболочка пред­

ставляет собой пружину с плотно
сдвинутыми витками, покрытую
прочной защитной трубкой. На
обоих концах оболочки размеща­
ют металлические наконечники.

В последнее время для ограни­

чения деформаций оболочки уста­
навливают только в местах сгиба.

На прямых участках тросы просто

закрывают трубками из пластмас­
сы.

Стальной трос иногда покрыва­

ют тонким слоем тефлона или

другого антифрикционного мате­

риала. Наиболее благоприятным
решением, уменьшающим усилия
при управлении рычагами, являет­

ся замена троса гидравлической

передачей. В мотоциклах этот
сложный способ используют для

управления дисковым тормозом и
сцеплением, отличающимся весь­
ма мощными пружинами.

Для ручки газа очень важен

правильный выбор передачи, то

есть угла его поворота, требую­

щегося для полного открытия

дроссельной заслонки карбюрато­

ра. Ручка должна обладать лег­
ким ходом, быть снабженной

уплотнением для предотвращения

попадания грязи и пыли, иметь
небольшой внешний диаметр для

удобства захвата ее рукой и обес­
печивать простоту замены оболоч­
ки троса. Кроме того, конструк­
ция ручки должна позволять вы­
водить трос параллельно рукоятке
руля (рис. 226).

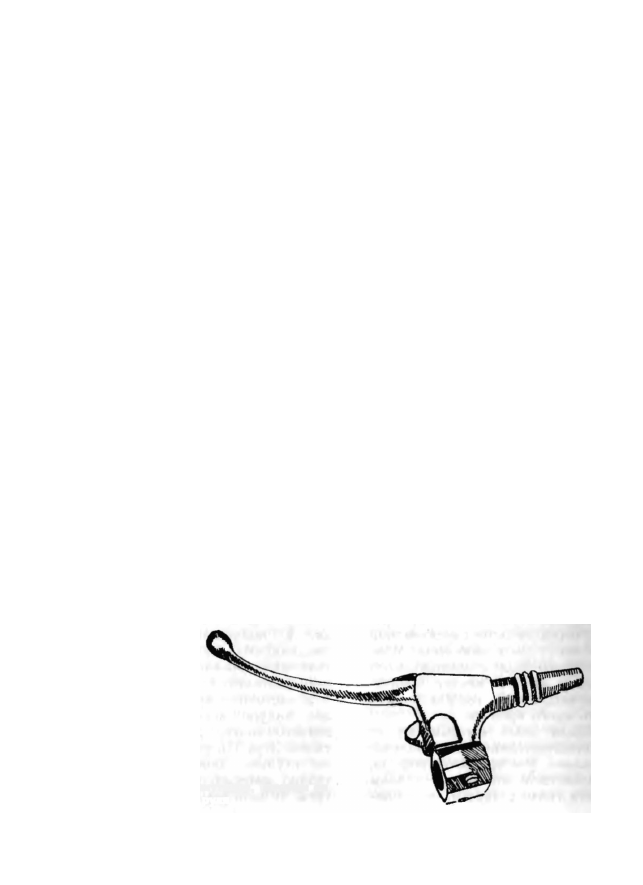

Рис. 225. Рычаг с хомутиком, которым он
крепится к рукоятке руля

3 1 7

Колеса

Конструкция колес мотоциклов

эндуро остается в последние де­
сятилетия почти без изменения.
Многочисленные попытки создать
колеса с литыми или штампо­
ванными спицами закончились
безрезультатно. Эти колеса по
сравнению с колесами, имеющими
проволочные спицы, всегда тяже­

лее, а для езды по бездорожью

чересчур жестки. При резких из­

менениях нагрузки в них могут
появиться трещины. Единствен­
ной надеждой на дальнейшее ис­
пользование составных колес со
штампованными спицами являет­

ся требование ФИМ, согласно ко­
торому обе втулки колес маркиру­
ются перед началом соревнований
и не могут быть заменены. Мон­
таж нового обода с проволочными
спицами на эту втулку практи­
чески неприемлем, так как требует
очень много времени.

Ободья колес изготовляют из

высококачественного алюминиево­
го сплава. Им придают профиль,
позволяющий отвести в стороны

брызги грязи с дороги, но созда-

ющий определенные неудобства
при эксплуатации из-за выступа­
ющих боковых ребер (рис. 227).

Проволочные спицы имеют на­

катанную резьбу, их число в ко­

лесе остается, как и прежде,

равным 36. Особое внимание уде­

ляется их прочности, особенно в

области головки.

Изготовление облегченных спиц,

средняя часть которых имеет
уменьшенный диаметр, слишком
сложно и дорого. Особое внима­
ние сейчас уделяется фланцам

для крепления головок спиц на

втулке колеса. Эти спицы должны
быть достаточно прочными и жест­
кими и не быть подверженными

срезу на изогнутой части.

Втулки колес делают из сплавов

на базе алюминия или магния.
У переднего колеса с барабан­
ным тормозом барабан выпол­

няют в виде составной части втул­
ки. К подшипникам колес не
предъявляют никаких дополни­
тельных требований, кроме надеж­
ного уплотнения.

В настоящее время в мотоцик­

лах эндуро используют втулки
заднего колеса двух различных
типов. Втулки первого типа подоб­

ны втулкам дорожных и спор­
тивных мотоциклов классического

типа, то есть сама втулка колеса

318

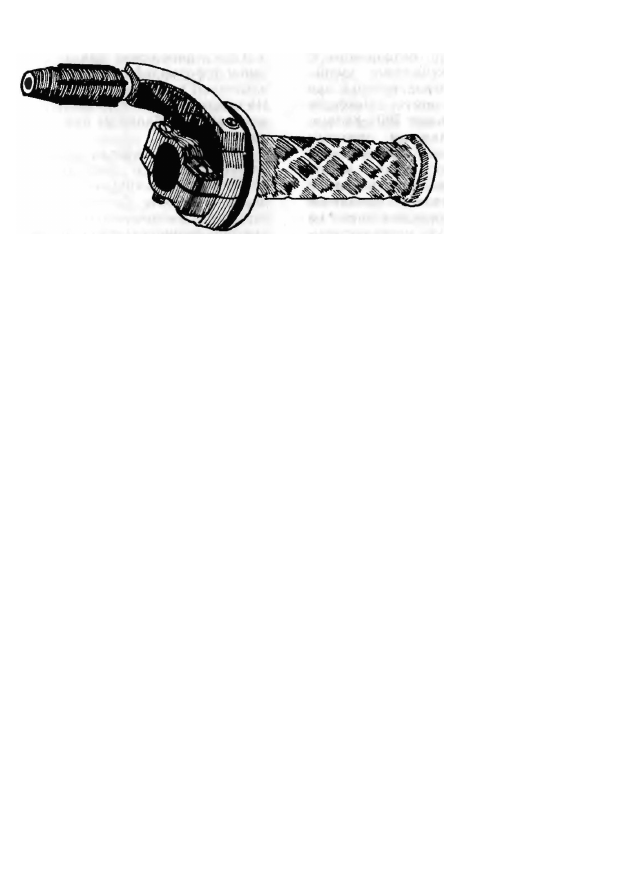

Рис. 226. Удобная конструкция ручки
газа с выводом оболочки троса парал­

лельно рукоятке руля

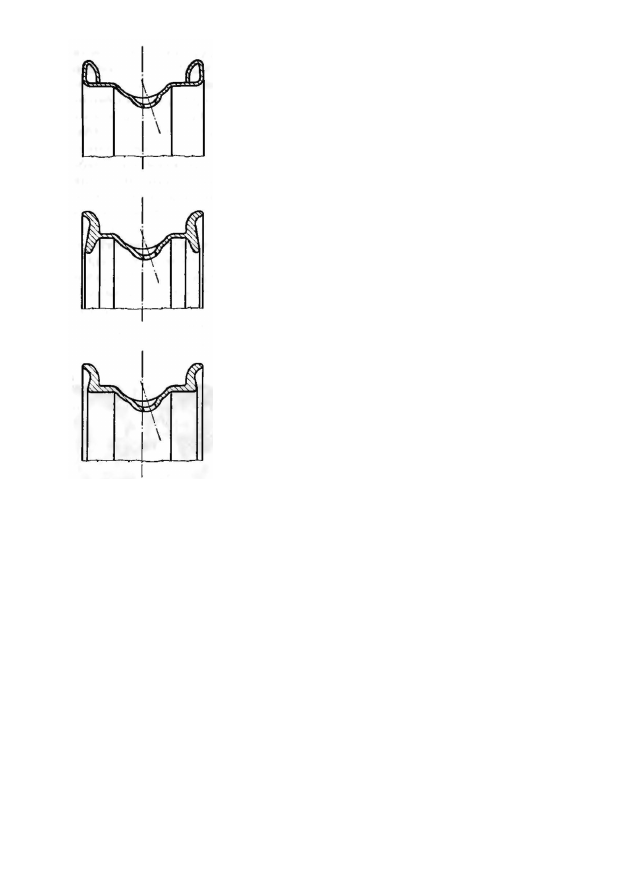

Рис. 227. Профиль обода колеса эндуро и
кроссовых мотоциклов

выполнена разъемной, зубчатка

закреплена на отдельном подшип­
нике и" при снятии колеса оста­
ется на маятниковой вилке. Со­
единение зубчатки со втулкой осу­
ществляется зубчатой муфтой, ча­
сто с резиновыми вкладышами,
которые служат также для умень­
шения шума, создаваемого муф­
той. Однако их функция в ка­
честве амортизаторов зацепления
несовершенна, так как для эффек­

тивной амортизации необходимы
очень мощные вкладыши, позво­

ляющие значительную деформа­

цию (не менее

  ± 1 ° ) .

 Но при этом

мертвый ход должен отсутство­
вать.

Эта конструкция применяется

на всех мотоциклах эндуро с за­
крытой цепью. Она позволяет

очень быстро заменить шину зад­
него колеса. Недостатками явля­
ются сложность втулки колеса,
сравнительно невысокая стойкость
к ударным нагрузкам и большая
масса.

Втулки второго типа являются

копиями втулок компактных мото­
кроссовых колес. Эти втулки про­

сты и надежны, но, поскольку
они выполнены заодно со звез­

дочкой, при каждом снятии коле­
са гонщика ждут неприятные ма­

нипуляции с цепью.

Тормоза

Барабанные тормоза дорожных

и в особенности шоссейно-гоноч-
ных мотоциклов совершенствова­

лись одновременно с растущей

мощностью двигателей и повыше­
нием скоростей, увеличиваясь в
размерах до тех пор, пока не

были вытеснены более эффектив­
ными дисковыми тормозами. Но к
мотоциклам эндуро это не отно­
сится. Да и внешние размеры

тормозов в последние десятилетия
уменьшились. Причина заключа­
ется в том, что трасса для со­
ревнований эндуро прокладывает­
ся в основном по пересеченной
местности с финишным скорост­
ным участком, поэтому частые

торможения на высокой скорости
не требуются. На неровной трассе
необходимость в высокоэффектив­
ных тормозах отпадает.

При установке барабанного тор­

моза на переднем колесе бара-

319

бан изготовляют из чугуна или

стали в виде составной части
втулки.

Крышка тормоза обычно имеет

профилированную кромку, пред­
отвращающую прямое попадание
воды и грязи в его внутреннее
пространство. В современных кон­

струкциях облегченных тормозов

для мотоциклов эндуро пальцы
тормозных колодок крепят жестко

на крышке. Их изготовляют из
алюминиевого сплава, а фрик­
ционные накладки прикрепляют к
ним с помощью клея. Конструк­

тивное решение разжимного ку­
лачка аналогично тому, которое

нашло применение в тормозах до­
рожных мотоциклов.

В передних колесах мотоциклов

эндуро стали успешно использо­
ваться тормоза с двумя разжим­
ными кулачками, так как такие
тормоза значительно уменьшают
усилия гонщика при нажатии ры­
чага тормоза.

Дисковые тормоза долгое вре­

мя на спортивных и кроссовых
мотоциклах не применялись. Их

защита от грязи очень затруд­
нена, поэтому считалось невоз­
можным их применение при езде
по болотистым трассам, если ис­
пользовать только естественное
охлаждение. Но в последнее вре­
мя дисковые тормоза стали при­
менять даже на кроссовых мото­
циклах с колясками, условия со­
ревнований для которых подобны,
а иногда и хуже условий, в ко­

торых проходят соревнования
обычных мотоциклов эндуро. Дис­

ковые тормоза оставались откры­

тыми. Попадание на них твердых
частиц грязи ведет к более быст­
рому их износу, но не снижает
надежность тормозов.

На мотоциклах для кроссов и

соревнований эндуро в настоящее
время применяют легкие диско­
вые тормоза с верхними или боко­
выми щитками, защищающими их
от прямых брызг грязи (рис. 228).

На заднем колесе, втулка кото­

рого выполнена отдельно от зуб­
чатки цепи, тормозной барабан

должен быть надежно связан с
этой зубчаткой или должен быть

выполнен в виде элемента втулки.
В основном тормоза переднего и
заднего колес не отличаются друг

от друга. Но для заднего колеса

не используют барабанные тормо­

за с двумя разжимными кулач­
ками, так как они недостаточно
эффективны при заднем ходе, не-

Рис. 228. Дисковые тормоза используются
и на мотоциклах эндуро

320

обходимость в котором может

возникнуть при вынужденной рез­
кой остановке или на крутом
подъеме.

О способе установки крышки

на заднем тормозе не существует
единого мнения. Здесь хорошо за­
рекомендовали себя длинные тя­
ги, закрепленные на задней маят­
никовой вилке. Управление тор­
мозами обоих колес осуществля­

ется тросами, упрощающими ре­

гулировку тормозных колодок.

Тормоза для обоих колес с ба­

рабаном диаметром 160 мм оп­
равдали себя на мотоциклах всех
классов.

Шины

С о в е р ш е н с т в о в а н и ю конструк­

ции шин и технологии их изго­

товления посвящено громадное
число исследований промышлен­
ных предприятий.

С точки зрения опытного кон­

структора мотоциклов или гонщи­

ка шины для мотоциклов эндуро,
которые предлагает рынок и

которые должны отвечать требо­
ваниям ФИМ для этих соревнова­
ний, в функциональном отношении
друг от друга отличаются мало.

Каковы перспективы развития

шин для мотоциклов эндуро?
Размеры переднего колеса оста­
нутся неизменными: диаметр  2 1 " ,
ширина 3", хотя для лучших мо­

тоциклов появляется тенденция к
их уменьшению. Заднее колесо

может иметь диаметр 17" или 18",

его ширина значительно изменяет­
ся в зависимости от объема двига­
теля мотоцикла.

Выбор твердости материала для

протектора шины обычно являет­

ся компромиссным между двумя

противоречащими друг другу тре­
бованиями: высокая износостой­
кость, с одной стороны, и хорошее
сцепление с дорогой, с другой. В
результате появились шины, заме­
на которых рекомендуется после
каждого дня соревнований, но эта

рекомендация никогда не выпол­
няется.

На мотоциклах используются

исключительно шины с камерами,

так как бескамерные шины прак­
тически невозможно установить на
обод с отверстиями для ниппе­
лей спиц.

Простота замены камеры позво­

лила постепенно отказаться от
довольно ненадежного способа
заполнения камеры материалами,
предотвращающими утечку возду­

ха при проколе. Это объясняется

тем, что прокол шины тонким

гвоздем или подобным ему неболь­
шим острым предметом в насто­
ящее время случается весьма ред­
ко, а при разрыве камеры ника­

кие меры, предотвращающие утеч­
ку воздуха, не помогут.

Грязевые щитки

Грязевые щитки современных

мотоциклов эндуро основательно
подрессорены. Изготовляют их из

высокопрочных пластмасс, облада­

ющих упругостью. Такие щитки
появились в 70-х годах на крос­
совых и спортивных мотоциклах.
Их применение безопасно, они не
требуют особого ухода (рис. 229).

Размеры грязевых щитков дол­

жны соответствовать правилам.
Крепление переднего щитка к пе­
редней вилке и заднего щитка к
раме должно быть надежным. На­
ибольшим разнообразием отлича-

321

ется геометрия нижней части пе­
реднего щитка. Правила ФИМ
требуют, чтобы в этом щитке не
было отверстий, которые могут
способствовать дополнительному
охлаждению двигателя.

Нужен ли спидометр?

Для мотоциклиста, участвую­

щего в соревнованиях эндуро, не

очень важно знание мгновенной

скорости езды, так как на превы­

шение скорости служба дорожного

движения и организаторы сорев­

нований смотрят в большинстве
случаев снисходительно.

Казалось бы, знание пройденно­

го пути и времени, на это за­

траченного, очень важны для гон­

щика, но в сложных условиях

соревнования он часто просто не

способен использовать эту инфор­

мацию. Поэтому нет настоятель­
ной необходимости в спидометре
со счетчиком пройденного пути или
пути, оставшегося до следующего
пункта контроля времени, и со
встроенными часами на мотоцикле

эндуро. Достаточно небольшого

простого спидометра с возможно

более коротким приводом

(рис. 230). Тахометр был бы

более полезен гонщику, если бы
он мог постоянно видеть его.

Электронный тахометр, входящий

в комплект приборов мотоцикла,
находится вне поля зрения гонщи­
ка и очень легко ломается,

хотя это и не сказывается на ходе
соревнований. На современных
мотоциклах эндуро тахометр
встречается очень редко. Чаще он
находит применение при разра­
ботке и испытаниях опытных об­
разцов мотоциклов эндуро.

Электрооборудование

Электрооборудование мотоцик­

лов эндуро, за исключением зажи­

гания, как и спидометр, необхо-

322

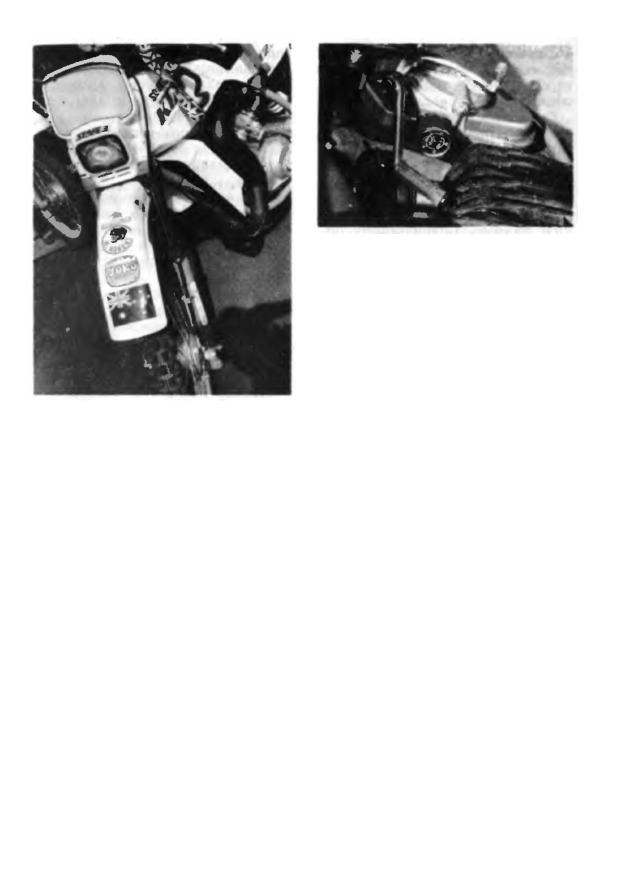

Рис. 230. Стремясь максимально укоротить
привод спидометра, конструкторы разме­
щают его вне поля зрения гонщика

Рис. 229. Грязевые щитки часто исполь­

зуются для рекламы

димо лишь для формального вы­

полнения правил. Аккумулятор на

этих мотоциклах не устанавлива­
ется, электрическая сеть имеет

напряжение 6 В, а не 12 В,
как на остальных современных
мотоциклах. Источником питания

является простой генератор пере­
менного тока, необходимый для
зажигания. Вся электрическая
сеть состоит их двухнитевых

ламп освещения, заднего фонаря
и сигнала торможения. На мото­

циклах эндуро отдается предпоч­

тение механическим звуковым сиг­

налам из-за их простоты по срав­
нению с электрическими.

Раньше требования к освети­

тельному оборудованию были не­
сколько иные, но это было свя­
зано с проведением шестидневных
соревнований с этапами в ночное

время. Однако эти ночные этапы
включались в соревнования не ре­
гулярно, так как были небезопас­
ны. Отмену их можно считать

прогрессивным шагом. Сейчас вы­
полнение требований к электро­
оборудованию необходимо лишь

для соблюдения формальностей.

ФИМ стремится заменить в со­

ревнованиях эндуро специальные

мотоциклы обычными, более до­

ступными, которые выпускаются

малыми сериями. Эти спортивные

мотоциклы должны в основном

соответствовать правилам дорож­

ного движения по шоссе. Речь идет
прежде всего о соответствии тре­

бованиям правил дорожного

движения электрооборудова­
ния и звукового сигнала, а также
о существенном снижении уровня

шума.

До настоящего времени не все­

гда соблюдается правило, касаю­
щееся обязательного оснащения
мотоцикла эндуро зеркалом и

ограничения доли вредных ве­

ществ в отработавших газах.

Основной спорной проблемой

является определение понятия

так называемых серийных и «ут­

вержденных» мотоциклов эндуро.
Предполагается, что в будущем
гонщики смогут выводить на
старт только мотоциклы, тип
которых официально утвер­

жден.

Условием этого является выпуск

определенного количества «утвер­
жденных» серийных мотоциклов.
Тогда исчезнут многие спор­
ные технические проблемы, пре­
кратятся протесты, частые в на­
стоящее время. Такие мотоциклы
позволят тщательно контролиро­
вать введение новшества и откло­
нения от одобренного ФИМ об­
разца мотоцикла.
