Эндуро: вчера, сегодня, завтра (Гусак Павел) - часть 19

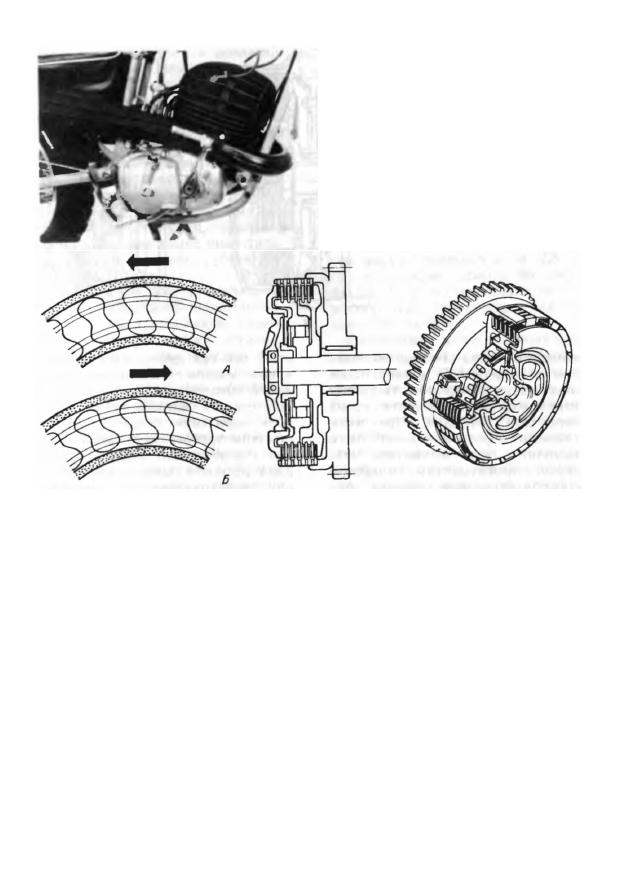

Рис. 202. «Сухое» сцепление

Рис. 203. Схема комбинированного сцепления мотоцикла «Хонда». При работе двигателя

 (А)

механизм свободного хода заблокирован. При торможении двигателем

 (Б)

 этот механизм

свободно проворачивается и вводит в зацепление только половину дисков

прочности, который, с другой сто­
роны, не должен превышать

1,15—1,3.  Д а ж е правильно рас­

считанное и отрегулированное
сцепление кратковременно про­
скальзывает при экстремальных
нагрузках, например при резком
переключении либо при призем­

лении после прыжка мотоцикла.

Вследствие этого оно защищает

всю передачу от поломки.

В этом отношении представляет

интерес конструкция сцепления
на некоторых мотоциклах «Хон­

да» (рис. 203).

В этом шестидисковом сцеп­

лении три диска установлены
обычным способом, а три дру­

г и х — на механизме свободного

хода. При включении двигателя
работают все шесть дисков, при
торможении двигателем и при об­
ратном вращающем моменте в за­
цепление входят лишь три диска.

На мотоциклах для соревнова­

ний эндуро сцепление закреплено
на ведущем валу коробки пере­

дач, установка сцепления на ко­
ленчатом валу себя не оправдала.

Дальнейшее усовершенствова-

292

ние сцепления идет в направле­

нии поиска новых материалов для
фрикционных дисков. Так, для

дисков стали использовать разно­

видность асбеста, отличающуюся
меньшим износом, большей проч­
ностью. Она пригодна для изго­

товления как «сухого», так и

«мокрого» сцепления. Кроме того,

диски сцепления, работающие

в масле, стали изготовлять из

твердого картона. В паре со
стальным диском диск с такой
фрикционной накладкой при ра­
боте в масле позволяет повысить
коэффициент трения до 0,11 —

0,13, в то время как для асбес­
товых дисков в аналогичных ус­
ловиях коэффициент трения со­
ставляет 0,07—0,09.

Корпус всех современных дис­

ковых сцеплений выполнен в виде
зубчатого колеса с большим чис­

лом зубьев. Стальные диски ос­
тались неизменными в течение
десятилетий, так как ослабление
дисков ведет к их деформации
и в результате к выходу из
строя всего сцепления.

В современных сцеплениях ус­

танавливается от четырех до шес­
ти дисков, очень редко в «мокрых»
сцеплениях — восемь. Передавае­
мый вращающий момент пропор­
ционален площади фрикционных
поверхностей. Однако переключе­
ние многодискового сцепления

обычно затруднено. Качество ра­
боты сцепления влияет на работу
всей трансмиссии. Взаимное рас­
положение ведущих и ведомых
элементов сцепления должно ис­
ключать возможность его раз­
балтывания и выключения. Со­
временные сцепления могут быть

значительно улучшены за счет

принудительного раздвигания дис­

ков при выключении. В этом слу­
чае сцепление не выключается
при случайном нажатии рычага

сцепления, а только при переме­

щении всего барабана сцепления,
при этом боковые диски выходят
из зацепления.

Важным элементом современ­

ного сцепления является устрой­

ство, которое позволяет выклю­
чать его на длительное время,
что особенно важно для мото­
циклов эндуро, например при
толкании мотоцикла. Сейчас эта
задача решается установкой лег­
кого аксиального подшипника на
рычаг сцепления. При этом в слу­
чае «сухого» сцепления он дол­
жен иметь достаточную смазку

Пружины сцепления работают

надежно, если для них предусмот­
рено достаточно места. Нагрузки
на пружину не должны превы­
шать расчетных значений. Недо­
пустимы длительные деформации
пружин с последующим резким

снятием нагрузки, что вызывает
проскальзывание сцепления. Ино­
гда надежность сцепления можно
повысить за счет материала пру­
жин, но диски при длительном
проскальзывании прежде всего
из-за повышения температуры
выходят из  с т р о я .

Многоступенчатые
коробки передач

Ч и с л о ступеней коробки пере­

дач для мотоциклов эндуро до
сих пор не ограничено правилами

ФИМ, как, например, в шоссей-
но-гоночных мотоциклах. Как с
учетом оптимального использова­
ния мощности двигателя, так
и с точки зрения гонщика более
предпочтительна ступенчатая ко­
робка передач. Интервал переда-

293

точных отношений коробки пе­

редач, то есть соотношение пере­

даточных отношений на первой
и высшей передачах, в мотоцик­

лах эндуро является самым высо­

ким по сравнению с другими

спортивными мотоциклами. Пер­
вая передача здесь обеспечивает

такую малую скорость, которая

позволяет как можно быстрее
выбираться из затора. Такая ско­
рость нужна на экстремально

тяжелых участках трассы, когда
гонщик вынужден толкать мото­
цикл с работающим двигателем,
не отключая сцепление. Высшая
передача, наоборот, должна обес­
печить максимальную скорость на
ровных участках трассы.

Разница между соседними сту­

пенями коробки передач должна
быть относительно невелика, при­
мерно такой же, как у шоссей-
но-гоночных или кроссовых мо­

тоциклов. Это дает возможность

полнее использовать мощности

двигателя при езде по пересе­
ченной местности, а также на
последнем в соревнованиях ско­
ростном гоночном круге и при

соревнованиях на ускорение.

В соответствии с этими тре­

бованиями коробка передач, как
правило, имеет восемь (для наи­
более мощных) и даже десять

ступеней (для маломощных мо­

тоциклов эндуро).

Практическое решение являет­

ся, как всегда, компромиссным

между требованиями гонщиков

и возможностями реальных ко­
робок передач. Многолетний опыт

эксплуатации спортивных мото­
циклов однозначно привел к идее
использования двухвальной ко­
робки передач как единственно

отвечающей требованиям, предъ­

являемым к мотоциклам эндуро

(рис. 204). Трехвальные и осо­

бенно синхронные многовальные

коробки передач либо комби­
нации двух коробок передач
влекут за собой повышение нагру­
зок на переключающие элементы,
а также значительно усложняют
конструкцию, снижая ее надеж­
ность.

Комбинация двухступенчатой

первичной передачи с обычной

трех-пятиступенчатой коробкой пе­

редач не оправдывает себя из-за
конструктивных трудностей и слож­
ности переключающего устрой­

ства. Разность передаточных от­

ношений первичного привода из
конструктивных соображений не

может быть велика, поэтому при­

ходится мириться с невыгодным
перекрытием некоторых ступеней
передачи.

Оптимальным числом ступеней

для коробок передач с класси­
ческим переключением вилкой

и торцовыми кулачками принято

считать от четырех до шести. Для
седьмой ступени необходимо уд­

линение валов, что, если не при­

нимать специальных мер для пре­

дотвращения чрезмерного проги­

ба, требует значительного увели­
чения их диаметра. Это сразу
же скажется на габаритах и мас­

се всей коробки передач.

В последнее время для абсо­

лютного большинства мотоциклов
эндуро применяются пяти- и шес-
тиступенчатые двухвальные ко­
робки передач. Исключением яв­

ляются мотоциклы класса 80 см

3

с семи- или восьмиступенчатой

коробкой передач, переключение

ступеней в которой производится
шпонкой, скользящей в полом
валу.

294

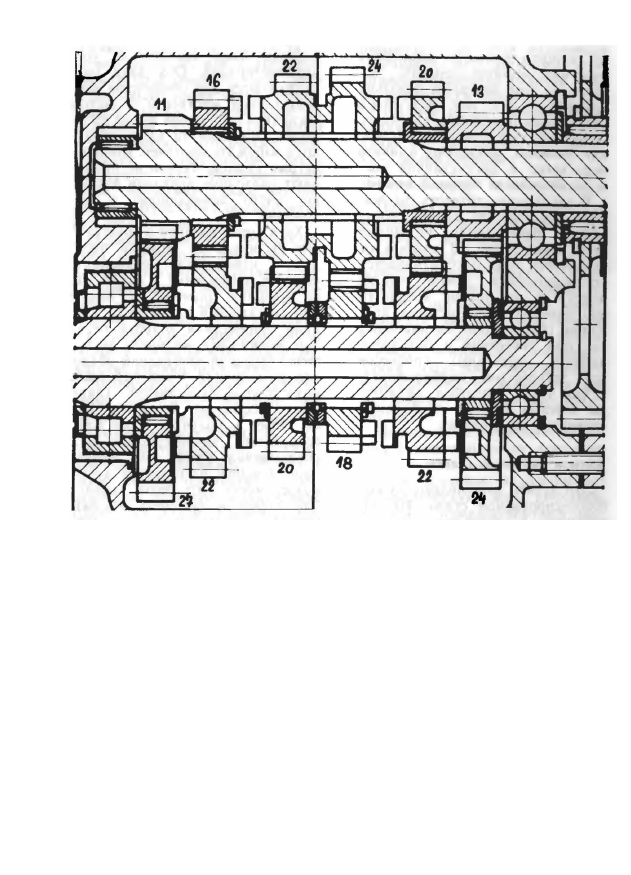

Рис. 204. Современная двухвальная шестиступенчатая коробка передач

Выбор числа ступеней

трансмиссии

Уменьшение количества ступе­

ней по сравнению с оптималь­
ным ведет к сужению диапазона
передаточных отношений коробки
передач, а именно: к увеличению

скорости на низшей и уменьше­

нию скорости на высшей ступе­
нях. Кроме того, увеличивается
разность передаточных отноше­
ний соседних ступеней.

Качество ступенчатой передачи

контролируется с помощью диа­

граммы пилообразной формы, ко­

торая отражает зависимость ско­

рости мотоцикла от частоты вра­
щения двигателя на каждой из

ступеней коробки передач. На
этой диаграмме четко виден спад
частоты вращения при переходе

на более высокую ступень. По
кривой мощности легко опреде­

лить и соответствующее падение

мощности.

Еще более наглядной является

диаграмма зависимости тягового
усилия заднего колеса или диа­
грамма мощности в зависимости

295

от скорости также на различных

ступенях коробки передач. По­
строение этих диаграмм довольно
трудоемко, так как для этого

необходимо определить или знать
целый ряд характеристик. Но они,
как правило, позволяют выявить

недостатки в рассчитанной пос­

ледовательности ступеней передач.

В заключение хотелось бы ска­

зать, что ценность данных, полу­
ченных теоретически, не может
быть переоценена. В отличие от

испытаний здесь рассматривается

установившийся режим работы
двигателя на полной мощности
при определенных частотах вра­
щения (без влияния инерционных
сил при ускорении и без учета
важных переходных процессов
при регулировке карбюратора).

Как и для двигателя, парамет­

ры коробки передач необходимо

проверять на практике.

Валы и зубчатые колеса

Эти детали  и з г о т о в л я ю т из вы­

соколегированной стали. Их по­
верхность в зависимости от раз­
меров зубьев упрочняется цемен­

тированием на глубину 0,3—
0,5 мм. Для этой же цели они
подвергаются термообработке, по­
сле которой производится тонкая
шлифовка отверстий и некоторых
поверхностей, а также оконча­

тельный контроль. Без преувели­
чения можно сказать, что за по­
следние 50 лет ни состав приме­

няемых в мотоциклостроении це­
ментированных сталей, ни спо­

собы термообработки практически
не изменились. Следовательно,
остались почти неизменными и
прочностные характеристики.

Однако конструкция коробок

передач была значительно усо­
вершенствована. Оба вала рас­
считываются для обеспечения кон­
структивной жесткости с учетом
последних достижений теории проч­
ности. При этом на валах стара­

ются избежать проточек, канавок,
острых кромок. Теперь не приме­
няют смазочные винтовые дорож­
ки, часто приводившие к по­

ломкам.

Хотя представления о конструк­

ции оптимальной коробки пере­

дач и изменились, неизменным
осталось стремление к снижению
ее внешних размеров и массы

при достаточной надежности. Од­
нако современная коробка пере­

дач должна все же иметь доста­
точно большой внутренний объем
для размещения в ней зубчатых

колес большого диаметра. Такие
колеса позволяют увеличить чис­

ло зубьев и получить более бла­

гоприятные характеристики их

обкатывания. Кроме того, благо­

даря меньшей нагрузке на зубья

колеса могут быть более узкими.
Стремление к сужению коробки
передач, наблюдаемое в послед­
нее время, объясняется меньшей

длиной валов, что дает возмож­
ность уменьшить их диаметр, не
опасаясь чрезмерного прогиба.
Общая масса коробки передач
при этом значительно снижается.

Для установки зубчатых ко­

лес применяют их напрессовку

на гладкую цилиндрическую по­
верхность вала, а также сколь­

зящую посадку на гладкий вал со

шлицами. Последнему способу,

сохраняющему свободное враще­

ние колеса на валу, отдают
предпочтение. В мотоциклах для

соревнований эндуро пока не
нашли применения колеса с омед-

296

ненным отверстием, полученным

развертыванием, или с запрессо­
ванной бронзовой втулкой. Зато
в настоящее время часто исполь­

зуются колеса, закрепленные на
плавающей втулке. Для этого
устанавливают игольчатые под­

шипники с сепаратором, часто

разборные для удобства мон­

тажа. Возможно также исполь­
зование игольчатых подшипников
без сепараторов.

Отдельные колеса переключа­

ются с помощью торцовых ку­

лачков, взаимодействующих с ку­
лачками колес своей или сосед­

ней ступени. Число кулачков
обычно нечетное — три или пять.
Их выполняют фрезерованием,

боковые поверхности шлифуют,
верхние кромки притупляют.

Правильное плавное переклю­

чение достигается высокой точ­
ностью изготовления с соответ­
ствующей термообработкой.

Важным параметром, о кото­

ром иногда забывают, является
зазор между торцовыми кулач­
ками двух входящих в зацепление
колес. При малом угловом зазоре
переключение затруднено, при
большом происходит удар, сотря­
сающий всю трансмиссию при
каждом уменьшении или увеличе­
нии газа. Обычно величина угло­
вого зазора лежит в пределах

10—15°.

Вопросы, касающиеся модуля и

профиля зубьев, выходят за
рамки этой книги. Однако можно
напомнить основные положения,
которых придерживаются при вы­

боре зубчатых колес коробок пе­
редач для мотоциклов эндуро:
первое — минимальное число зубь­
ев равно 11; второе—наимень­
ший модуль равен 2 мм; третье —

рекомендуемый угол зацепления
составляет 20°; четвертое — ми­
нимальная ширина головки зуба
на окружности вершин составля­
ет 0,5 мм; пятое—минимальный
радиус закругления зуба у осно­
вания 0,2 мм; шестое все допус­
ки — положительные.

Переключающие механизмы

Переключающие механизмы для

мотоциклов эндуро в общем до­

статочно простые, без особых
требований к конструкции и тех­
нологии их изготовления. Однако

даже самая малая поломка, на­

пример, пружины, из-за невоз­
можности ремонта или замены
в условиях соревнований обычно

означает неизбежное поражение.
Таким образом, неисправность
переключающего механизма мо­
жет вывести из строя всю транс­
миссию.

Поскольку переключение сколь­

зящей шпонкой часто отказыва­
ет, на мотоциклах эндуро исполь­
зуют в основном вращающуюся
цилиндрическую или дисковую,
а также перемещающуюся воз­
вратно-поступательно плоскую ку­

лису. Так как у наиболее широко

применяемых сейчас шестиступен-
чатых коробок передач ход кули­

сы относительно велик, наиболь­

шее распространение нашли ци­

линдрические вращающиеся ку­
лисы.

Основным требованием к вилке

механизма переключения являет­
ся ее устойчивость к деформации.
Важное значение имеет легкость
хода вилки по валику и тщатель­

ность монтажа. При нейтральном
положении и переключении сту­
пеней передач аксиальное давле­
ние на вилку не должно вызывать

297

местный нагрев, который может

вызвать внезапную поломку.

Существует несколько вариан­

тов переключающих механизмов,
применяемых в мотоциклах эн­
дуро. Все они хорошо зарекомен­
довали себя на практике. Очень
важно при расчете автоматиче­
ских переключающих механизмов

добиваться как можно меньших
нагрузок на возвратную пружину
или пружины, а также обеспечить
надежность упоров, не отказы­
вающих даже при самом жестком
переключении. Главными требо­
ваниями, касающимися эксплуа­

тации переключающих механиз­

мов, является легкость регули­
ровки упоров и четкая фиксация
передач.

В мотоциклах эндуро в послед­

нее время автоматический пере­
ключающий механизм размещают

под специальной крышкой на
коробке передач, что позволяет

быстро отрегулировать или отре­

монтировать этот механизм.

Другим современным элемен­

том переключающего механизма
является фиксация положения
легко вращающегося желобчато­

го ролика большого диаметра,
прижимаемого к проточке в
переключающей кулисе, что зна­

чительно облегчает переключе­
ние.

Мотоциклы для соревнований

эндуро должны выдерживать да­
же тяжелые падения без особых
последствий. При этом важно,
чтобы вал переключающего меха­
низма был прочнее, чем его пе­
реключающий рычаг, так как
поломка даже конца этого вала
равносильна выходу гонщика из

соревнований. В современных мо­

тоциклах передняя часть пере­

ключающего рычага изогнута в

направлении назад.

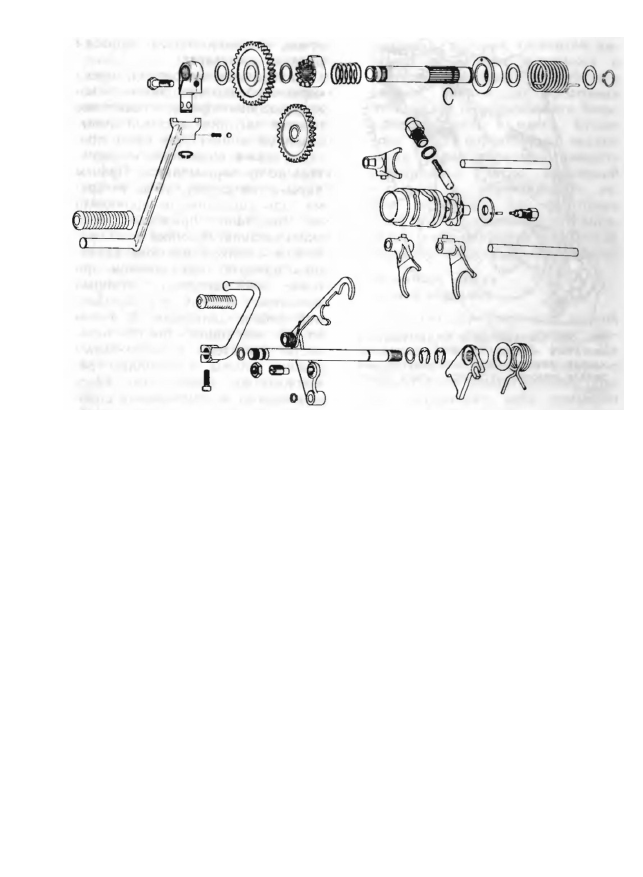

На рис. 205 представлен при­

мер конструкции переключающего
механизма с устройством пуска

двигателя.

Автоматические
коробки передач

Стремление к  у п р о щ е н и ю упра­

вления мотоциклом в сложных
условиях пересеченной местности
привело к изобретению автома­

тической коробки передач. Как
уже сказано выше, для сорев­

нований эндуро малопригодны

бесступенчатые коробки передач.
Автоматическая коробка позволя­
ет переключать ее ступени без
помощи гонщика.

Наиболее простым способом яв­

ляется использование нескольких

центробежных муфт, первая из
которых определяет передачу во
время разгона при подаче газа.
Следующие муфты последова­

тельно включаются при увеличе­

нии скорости езды. Они вводят
в действие более высокие ступени
коробки передач, колеса низших
ступеней вращаются вхолостую.

Преимуществом автоматиче­

ских коробок передач является
более быстрое переключение, не­
достатком — значительная слож­

ность конструкции, высокие цена

и масса. Кроме того, переклю­
чение осуществляется не всегда
в точно необходимый момент.

Для мотоциклов эндуро разра­

ботаны эффективные фрикцион­

ные муфты для ручного переклю­

чения коробки передач, а также
многоступенчатые коробки пере­
дач с ножным управлением, от­
вечающие современным требова­

ниям.

2 9 8

Рис. 205. Пример комбинации переключающего механизма с устройством пуска двигателя

Стартер

Еще одним элементом, имею­

щим исключительно важное зна­

чение для мотоциклов эндуро,
является стартер. Его работа
должна быть надежной не только
в ответственный момент старта,
но и при пуске двигателя, заглох­
шего, например, на тяжелой бо­

лотистой трассе. Применявшиеся

прежде тросовые и электриче­

ские стартеры в настоящее время

не используются. Пуск осуще­

ствляется ножным рычагом, вра­
щающий момент которого через
механизм свободного хода связан

с коленчатым валом двигателя.

Наиболее важным параметром

стартера является передаточное
отношение между его валом и

коленчатым валом. Выбор этого
отношения сравнительно прост

для мотоциклов с двигателями

малого рабочего объема, которые

легко прокручиваются как в хо­
лодном, так и в прогретом состо­

яниях. В противоположность это­
му для мотоциклов с двигателями,
имеющими рабочий объем 500 см

3

и высокую степень сжатия, и осо­

бенно для мотоциклов с четырех­
тактными одноцилиндровыми дви­
гателями с рабочим объемом бо­

лее 500 см

3

 проблема пуска более

сложна. Если передаточное от­

ношение невысоко, то при пол­
ном повороте рычага стартера

двигатель проворачивается толь­

ко на один ход сжатия, что, ко­
нечно, недостаточно для его пуска.
При более высоком передаточном

299

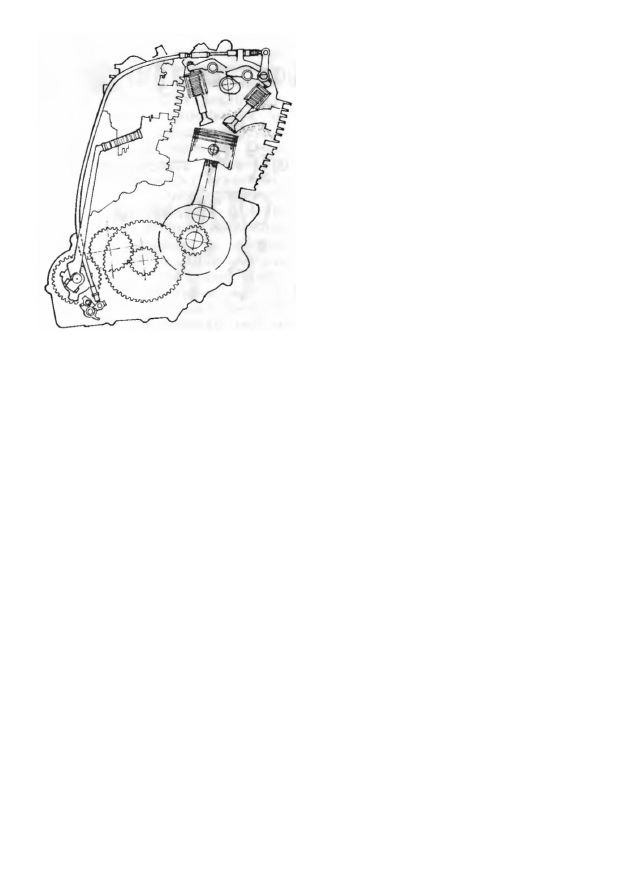

Рис. 206. Система пуска четырехтактного

двигателя «Ямаха XT 550». Выпускной

клапан автоматически открывается при

начале движения пускового рычага управ­

ления

отношении, наоборот, усталый

гонщик может  о к а з а т ь с я не в со­

стоянии провернуть рычаг стар­
тера. Наилучшим решением здесь
оказалось сохранение относитель­
но высокого передаточного от­
ношения при использовании де­
компрессора или при открывании
выпускного клапана к моменту

первого прокручивания (рис.  2 0 6 ) .

С целью повышения  К П Д  д л я

мотоциклов эндуро наиболее вы­
годной  я в л я е т с я пусковая систе­

ма,  р а б о т а ю щ а я независимо от
сцепления, а не привод пуско­
вого устройства через вал коробки
передач. В первом случае пуск

осуществляется быстрее и проще,
без необходимости установки ко­
робки передач в нейтральное
положение. Кроме того, здесь
исключена опасность чрезмерного

повышения нагрузок и, как след­

ствие, поломки зубьев коробки

передач при старте.

Наибольшие недостатки пуска

через свободно вращающееся ко­
лесо коробки передач и сцепление
гонщик ощущает в самый ответ­
ственный момент: при пуске про­
скальзывает сцепление, и двига­
тель не проворачивается. Причем
даже в том случае, когда во вре­
мя езды сцепление не проявляло
ни малейших признаков про­
скальзывания. Причина этого кро­
ется в слишком высоком крутя
щем моменте, передаваемом при

пуске на сцепление, который
превышает момент при нормаль­
ной работе двигателя. В таком
случае необходимо быстро пере­
вести двигатель в нормальный
режим работы с помощью де­
компрессора. Кроме того, здесь
необходимо отрегулировать сцеп­

ление или выбрать иную систему

пуска.

Вторичная передача

Самые большие неприятности

для гонщика приносит вторичная

цепь, которая требует постоянно­
го ухода в ходе соревнований
и часто выходит из строя.
И все же вторичная цепная

передача в условиях соревнова­
ний эндуро пока не имеет равно­
ценной замены. Наибольшим пре­

имуществом цепной передачи яв­

ляется возможность силовой свя­
зи довольно далеко удаленных

друг от друга выходного вала

коробки передач и заднего ко­

леса при низкой массе, простоте

и умеренной цене всех деталей.

Цепная передача обладает хо­

рошей амортизационной способ­
ностью. Еще одним достоинством

является простота смены переда-

300

точного отношения путем замены

одной из звездочек, а также
способность передавать вращаю­

щий момент даже при некоторых

колебаниях расстояния между ве­

дущей и ведомой звездочками,
что имеет место в подвеске зад­

него колеса мотоцикла.

Кроме цепных на мотоциклах

используются передачи и других

типов.

Передачи с помощью зубчатых

колес ставят лишь при малом
межосевом расстоянии сопрягае­
мых колес, что возможно при

двигателе, размещенном около
заднего колеса. Такая компонов­
ка используется в мотороллерах,
но не может применяться на мо­
тоциклах для соревнований эн­

дуро (рис. 207).

Передачи плоским ремнем уш­

ли безвозвратно в историю, а

клиноременные передачи для уве­

личения передаваемой мощности
должны иметь более высокую
частоту вращения. Зубчатый ре­
мень может заменить в некоторых
случаях вторичную цепную пере­

дачу, но его использование в

мотоциклах эндуро требует даль­
нейшей доработки.

Карданный вал является, без

сомнения, важным элементом ка­

ждого дорожного мотоцикла с

двигателем большого рабочего

объема, однако для кроссовых

мотоциклов неприемлемы его боль­
шая жесткость и масса. Кроме

того, в ходе соревнований эндуро
очень трудно оперативно изменять

передаточное число карданной
передачи и ремонтировать ее.
Как результат на некоторых
кроссовых мотоциклах с двига­

телем типа «боксер» карданная

передача была заменена цепной.

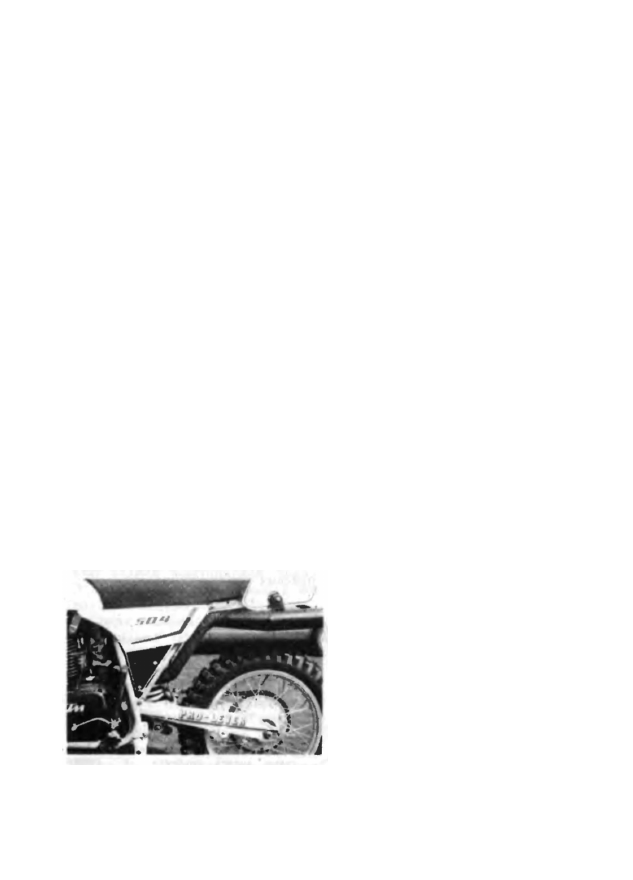

Защитный кожух
цепной передачи

Обычно для вторичной цепной

передачи выбирают цепь с ша­
гом 5/8" и шириной 1/4". На
некоторых мотоциклах эндуро с

двигателями малого рабочего объ­
ема используют цепь меньшего

шага  — 1 / 2 " , а в мотоциклах

с четырехтактным двигателем —
более широкие цепи (3/8"). От­

личающиеся надежностью двух­

рядные цепи не используются
из-за их большой ширины и
массы.

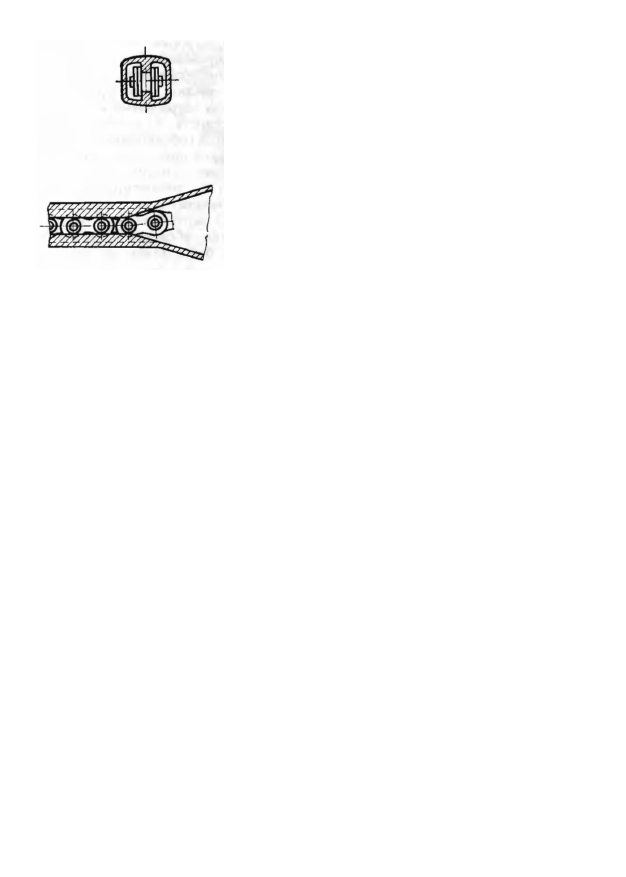

Одним из самых важных эле­

ментов конструкции цепной пере­

дачи является ее защитный ко-

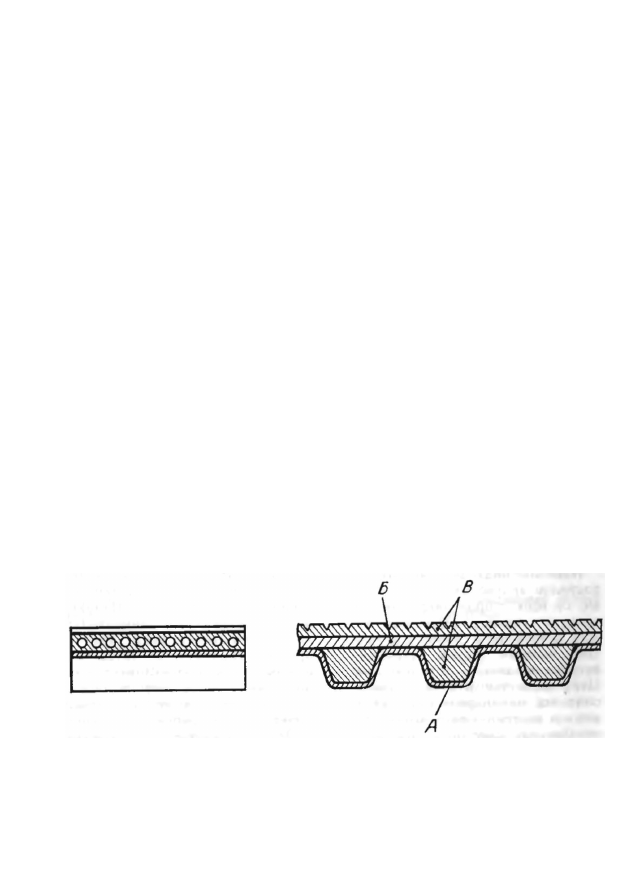

Рис. 207. Конструкция специального зубчатого ремня для привода заднего колеса:^

А

 — нейлоновое покрытие;

 Б

 — полиуретановая основа;

 В

 — силовой волокнистый слой

из кевлара

301

Рис. 208. Первоначальная
конструкция защитного кожу­

ха в виде гибких профилиро­
ванных трубок, разработан­
ная предприятием МЦ

жух. В практике спортивного
мотоциклостроения применялись
как цепные передачи без кожуха,
так и с легким кожухом, защи­
щающим от прямых брызг с ко­

лес, или с кожухом, полностью
закрывающим передачу. Однако

использование легкого, лишь час­

тично защищающего цепь, кожуха

нельзя считать удачным, так как
иногда он полностью забивается
грязью, что приводит к поломке
передачи.

Наиболее подходящими для мо­

тоциклов эндуро являются кожу­
хи, со всех сторон закрывающие

цепную передачу. При этом ко­
жух задней цепи связан с короб­
кой передач двумя упругими
профилированными трубками.
Цепь движется в этих трубках,

опираясь цилиндрическими вали­
ками и внутренними поверхностя­
ми боковых пластин на продоль­
ные направляющие (рис. 208).
Этот радикальный способ защиты
цепи, запатентованный предпри­

ятием «МЦ Чопау»  ( Г Д Р ) , при­

меняется на всех современных
спортивных мотоциклах. Отдель­
ные конструктивные различия ка­

саются передней части кожуха,
которая может быть отлита за­
одно с картером двигателя или

представлять собой крышку с
приливом для крепления упругих

трубок. Возможны и другие кон­
струкции.

Достоинства и недостатки за­

крытого кожуха для защиты цеп­
ной передачи очевидны и без

дальнейших пояснений. Следует
лишь отметить, что в настоящее

время 10—30% скоростных мо­

тоциклов для шестидневных со­

ревнований имеют такие кожухи.
По мнению автора, они должны

стать неотъемлемой частью каж­

дого  м о т о ц и к л а  э н д у р о (рис.  2 0 9 ) .

Натяжные и направляющие

устройства

Необходимым дополнительным

устройством для некоторых вто­

ричных цепных передач в мото­
циклах эндуро является направ­

ляющая нижней ветви цепи, как

правило, не ведущий. Эти направ­

ляющие обычно крепятся к маят­

никовой вилке и в большинстве

случаев значительно влияют на

габариты конструкции. Направ­

ляющая должна ограничивать бо­

ковые отклонения цепи, предот­
вращая ее сброс со звездочек,
а в экстремальных условиях, ког­

да нижняя ветвь цепи погружа­
ется в грязь и песок, предо­
хранять ее от повреждений.

Другую проблему при исполь­

зовании цепной передачи создает
изменение натяжения цепи при
ходах сжатия и отбоя задней

302

подвески. Поэтому конструкторы
стремятся разместить цапфу ма­
ятниковой вилки как можно

ближе к оси задней звездочки.

Кроме направляющей для свобод­

ной нижней ветви цепи преду­

сматривается также натяжной ро­
лик, закрепляемый обычно на

Рис. 210. Пример направления нижней
ветви цепи в двух точках

коробке передач или на маятни­
ковой вилке несущей ветви. Дру­
гой ролик предназначен для верх­
ней ветви цепи. Ролики предот­

вращают чрезмерное провисание
и набегание цепи на головки

зубьев, что может привести к ее
разрыву (рис. 210).

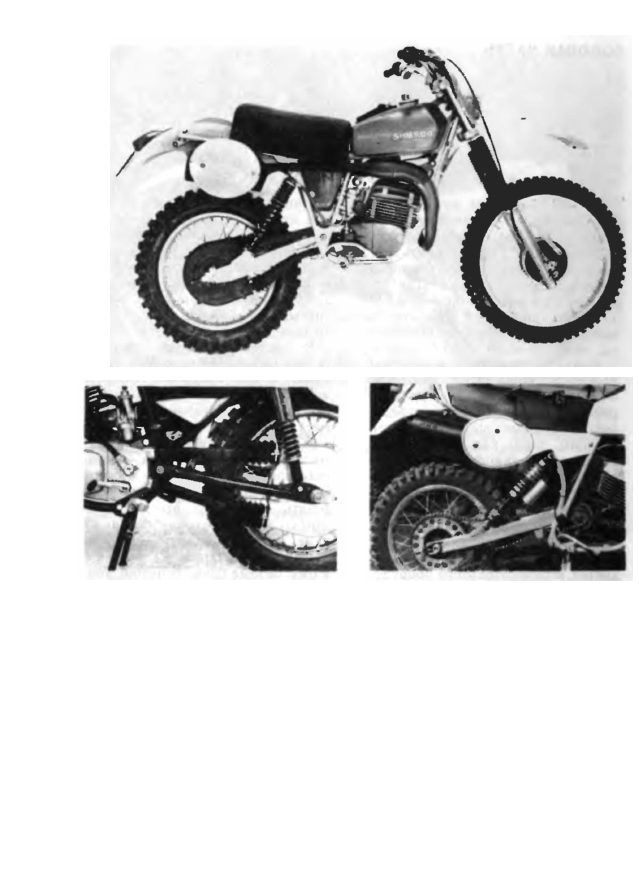

Рис. 209. Кожух для защиты цепи может
размещаться как внутри рамы (в мото­
цикле «Симсон»), так и снаружи («Ява»)

ХОДОВАЯ ЧАСТЬ

Только неопытные начинающие

мотоциклисты, впервые прини­
мающие участие в соревнованиях

эндуро, могут сосредоточить все
внимание лишь на двигателе и
забыть о ходовой части. Для ус­
пеха в этом виде спорта важное
значение приобретает надежность
каждой составной части мотоцик­

ла, ходовой части в особенности.

Решающую роль играет сба­

лансированность всех элементов

мотоцикла (рис. 211). При этом
размеры ходовой части опреде­

ляют основные параметры всей

машины, такие как базу, высоту
и геометрическую форму мотоцик­

ла, а также влияют на выбор

подвески обоих колес, размеры
шин и другие параметры. От
ходовой части зависят также ра­
бочий объем, мощностные харак­

теристики, масса двигателя и
состав вспомогательного оборудо­
вания. Единство конструкции дви­
гателя, трансмиссии и ходовой
части является основой удачной
конструкции мотоцикла эндуро.

Рама

Основой ходовой части мото­

цикла эндуро является трубча­

тая рама, так как ни самонесу­

щие, ни штампованные рамы
в этом виде спорта себя не

оправдывают О специальных кон­

струкциях рам и способе крепле­
ния двигателя будет сказано ни­
же. Неудовлетворительными в
большинстве случаев оказались
также плоская и пространствен­
ная конструкции рамы с двигате­

лем, навешиваемым под рамой

(невыгодным является и упругое

крепление двигателя).

В настоящее время положи­

тельно зарекомендовали себя труб­
чатые рамы закрытого типа с

жестко закрепленными на них

двигателями, которые повышают

жесткость всей конструкции. Для
еще большего увеличения жест­
кости головку цилиндра двига­

теля прикрепляют вверху к раме.
Однако такое крепление рекомен­

довать можно не всегда. Если
двигатель жестко закреплен на

раме, то его вибрации непосред­
ственно передаются на нее, по­
этому оптимальное решение кон­
струкции возможно только при
учете жесткости рамы. Упругие

деформации рамы в результате

воздействия переменных нагру­

зок, возникающих при движении
мотоцикла, оказывают воздействие
даже на относительно жестко
закрепленный двигатель, прояв­

ляясь в виде значительных на­

пряжений в местах соединения
цилиндра с картером и головкой
цилиндра. В некоторых случаях

это может привести к поломке

304

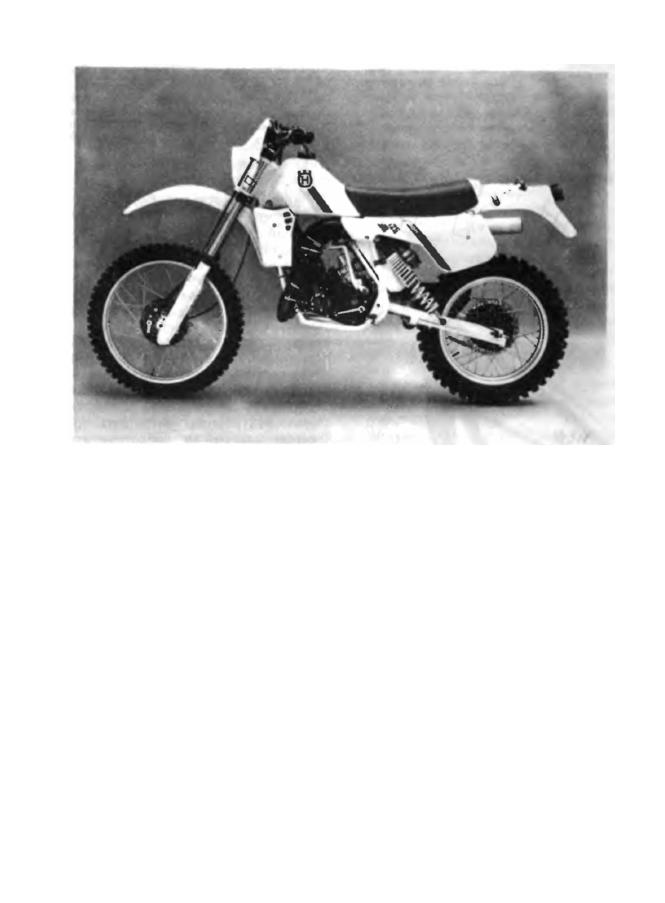

Рис. 211. Удачная конструкция мотоцикла эндуро предполагает сбалансированность

двигателя, привода и ходовой части (мотоцикл «Хускварна» с двигателем водяного
охлаждения)

соединительных винтов или к на­

рушению плотности соединений.

Важными элементами рамы мо­

тоцикла эндуро являются также

места соединений головки рамы
и маятниковой вилки с рамой.
Конструктивному решению связи

головки с трубами рамы было
уделено много внимания, проведе­
но немало расчетов и эксперимен­

тов. В кроссовых мотоциклах
часты резкие повышения напря­
жения рамы вследствие ударов
при прыжках, поэтому здесь стре­
мятся увеличить угол наклона
головки. В соревнованиях эндуро
прыжки с мотоциклом соверша­

ются значительно осторожнее.
Однако на незнакомой трассе

случаются неожиданные наезды
на препятствия, что проявляется
в так называемом сжатии ма­
шины.

В обоих случаях конструкция

не должна испытывать остаточ­
ных деформаций. Поэтому более

рациональным в передней части
рамы является размещение труб
над двигателем, причем, перекре­
щиваясь, они образуют жесткий

треугольник (рис. 212).

При разработке передней части

рамы следует решить, какой она

должна быть — одинарной, раз­
двоенной или двойной.

После ряда испытаний мото­

циклов эндуро пришли к выводу

о некотором преимуществе двой-

1 1 .

 80

305

ных рам, которые считались в те­
чение нескольких лет единственно
приемлемым решением для крос­

совых мотоциклов. Однако впо­
следствии было обнаружено, что
у мотоциклов без колясок боко­
вые силы, действующие на раму,
не столь значительны и поэтому

двойная рама излишня. А ведь
такая рама не только более до­

рога, но и имеет большую массу
по сравнению с обычными рамами
из одинарных труб. Для сниже­
ния массы двойные рамы изго­

товляют из более тонкостенных
труб меньшего внешнего диамет­

ра, что снижает их прочность,

особенно в местах сварки. Пре­
пятствием к использованию двой­
ных рам является также умень­
шение объема топливного бака.

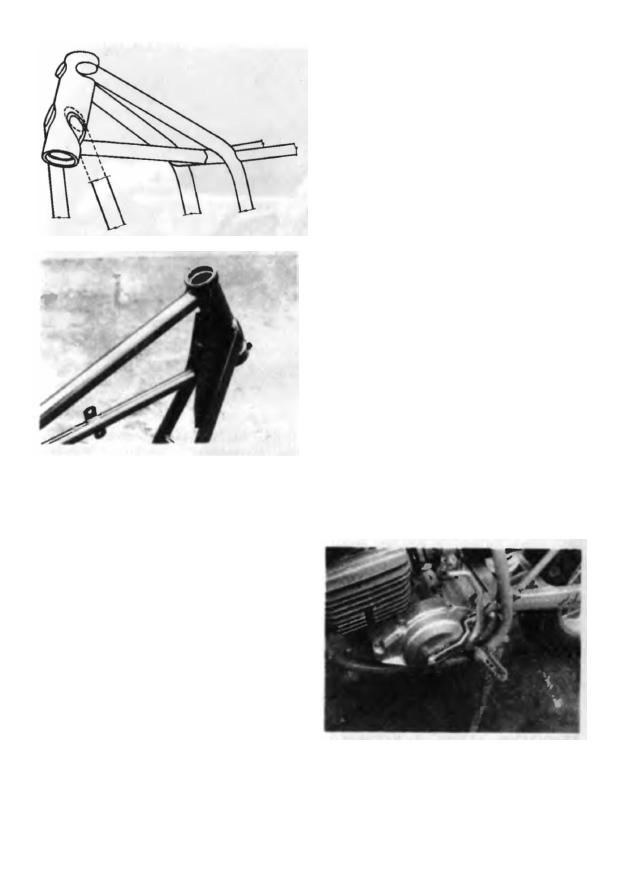

Рис. 212. Схема (вверху) н общий вид

(внизу) облегченной передней части ра­

мы, труба которой образует с рулевой
колонкой жесткий треугольник. Перед
сваркой или пайкой трубы укладывают в
углубления, отфрезерованные на рулевой
колонке

С другой стороны, следует отме­
тить, что двойные рамы стали

модной новинкой на японских
мотоциклах с двигателями боль­
шого рабочего объема и на ряде
мотоциклов других стран. Не ис­

ключено их применение в буду­

щем для кроссовых и других

спортивных мотоциклов.

Раздвоение рамы имеет смысл

применять в ее нижней и задней

частях для защиты подножек и
освобождения пространства для

задней маятниковой вилки

(рис. .213). Чтобы уменьшить бо­

ковые качания и предотвратить

деформации вилки, рекомендуется
крепить ее цапфу на картере дви­
гателя сваркой.

Заднюю маятниковую вилку

раньше крепили на подшипниках

скольжения. Со временем для них

Рнс. 213. Современное решение нижней

части рамы — ее ширина достаточна для
укрепления задней маятниковой вилки и
откидных подножек

306

была разработана система авто­

матической смазки. Кроме того,
были созданы системы эффектив­
ной защиты подшипников от гря­

зи. В настоящее время здесь ис­
пользуются хорошо зарекомендо­
вавшие себя подшипники каче­
ния, которые также должны иметь
эффективную защиту от грязи.

К задней части рамы в клас­

сических конструкциях мотоцик­

лов крепятся амортизаторы, седло,
задний грязевой щиток, задний

конец выпускной трубы. Эта
часть всегда менее определенна
по размерам и форме, чем перед­
няя. Так, она может быть облег­

чена за счет крепления подвески
задней маятниковой вилки к
средней части рамы. Стремление
конструкторов иногда облегчить

заднюю часть рамы объясняется
также малым риском преждевре­
менного выхода из соревнований
при ее значительной деформации.
Поскольку правила разрешают за­
мену отдельных деталей мотоцик­

ла в ходе соревнований, появи­
лись конструкции, в которых эти
детали крепятся резьбовыми со­
единениями. На рис. 214 показан
пример решения, когда зад-

Рнс. 214. Задняя часть рамы может быть

привинчена к раме

няя часть рамы прикреплена к
основной части винтами.

Для изготовления рам мото­

циклов эндуро преимущественно
используются хромомолибденовые

бесшовные трубы, соединяемые

в узлах электро- и газосваркой.
Узлы дополнительно усиливают

косынками из листового материа­

ла, близкого по составу к мате­

риалу труб. Чтобы снять внутрен­
ние напряжения после сварки,
раму подвергают отпуску.

Для снижения стоимости мото­

цикла иногда используют трубы
из менее качественной стали.
Сварные трубы в настоящее время

для рам мотоциклов эндуро, как
правило, не применяются.

Принято считать, что и исполь­

зование легких сплавов на основе
алюминия не имеет смысла, если
учесть ограничения мотоциклов
эндуро по массе и трудности со­
единения дюралюминиевых труб,
из-за чего часто вынужденно ис­
пользуют ненадежную пайку или

склейку. Несмотря на явные недо­
статки, рамы из сплавов на основе
алюминия некоторых новых япон­
ских шоссейных мотоциклов стали
сенсацией.

Задняя маятниковая вилка

На мотоциклах эндуро приме­

няется два варианта подвески зад­
ней маятниковой вилки — с по­
мощью двух (классическая схема)
и одного центрального амортиза­

тора.

Конструкторы предпочитают

первый вариант, позволяющий
уменьшить изгиб перьев вилки.
В этом случае, однако, большего
внимания требует жесткость co­

l l *

307
