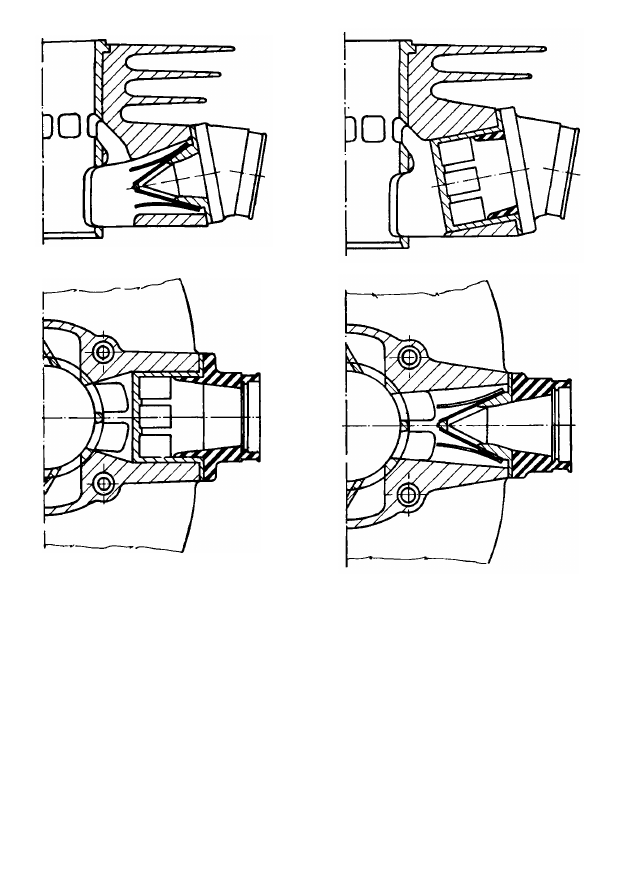

Рис. 173. Два примера установки лепестковых

клапанов

172). При этом обычно не про­

исходит той резкой реакции дви­
гателя при открывании дроссель­
ной заслонки, как в случае
управления впуском с помощью
только лепесткового клапана, од­
нако двигатель легче настра­
ивается на максимальные частоты
вращения. Разнообразны и ва­
рианты установки лепесткового
клапана на двигателе (рис. 173).

В двигателях меньших классов

лепестковый клапан не обеспе­

чивает устойчивость работы дви­
гателя при частотах вращения

10 000 мин"

1

 и  в ы ш е .  Д л я полу­

чения максимальной мощности
двигателей как для шоссейно-го-
ночных, так и для кроссовых мо­
тоциклов используется золотник,
который позволяет оптимизиро­
вать газораспределение и может

260

-----------------------------------------------------------------------------------------------------------------------------------------------------------

быть дополнен еще одним впуск­

ным каналом, управляемым пор­
шнем (рис. 174). После много­
численных опытов с различными
конструкциями золотников в со­
временных мотоциклетных двига­

телях наилучшим образом себя
зарекомендовал тонкий дисковый
золотник, установленный непо­
средственно на коленчатом валу

(рис. 175). Благодаря упругости

золотника, изготовляемого из тон­
кой стальной пластины или пласт­
массы, и давлению в полости
картера обеспечивается оптималь­
ное уплотнение между золотни­
ком и коленчатым валом, а от­
носительно большой диаметр зо­

лотника позволяет осуществлять
быстрое открывание и закрывание

выпускного канала.

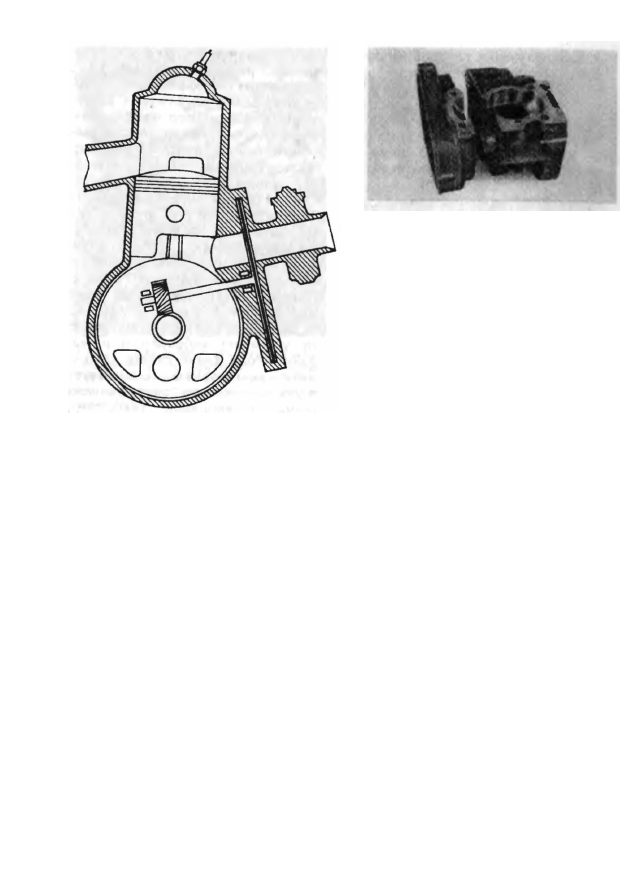

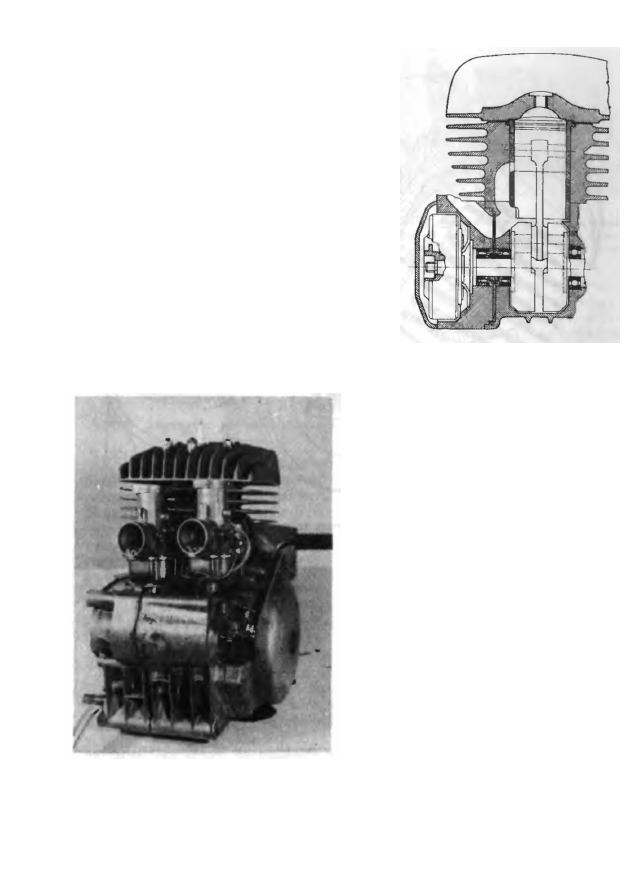

Рис. 174. Двигатель «Пух», в котором
газораспределение осуществляется порш­
нем и золотником

Рис. 175. Пример установки зо­

лотника непосредственно на ко­
ленчатом валу двигателя

Описанная система газораспре­

деления имеет свои недостатки,
одним из которых является не­
удобное размещение карбюратора
сбоку двигателя, а в связи с этим
и слишком длинный канал впуска.
Этим объясняется редкое исполь­
зование золотника в современных
мотоциклах малого рабочего объ­

ема. Позднее карбюратор стали
размещать на верхней части кар­

тера двигателя, что позволило
уменьшить длину впускного ка­
нала. Иногда карбюратор кре­
пится к глушителю и фильтру,
размещенным под седлом.

Появились конструкции двига­

телей эндуро с пластинчатым или
дисковым золотником, установ­
ленным в верхней части картера

двигателя за цилиндром в не­
сколько наклонном положении

(рис. 176 и 177). Этот способ уже

успешно использовался в кроссо-

261

-----------------------------------------------------------------------------------------------------------------------------------------------------------

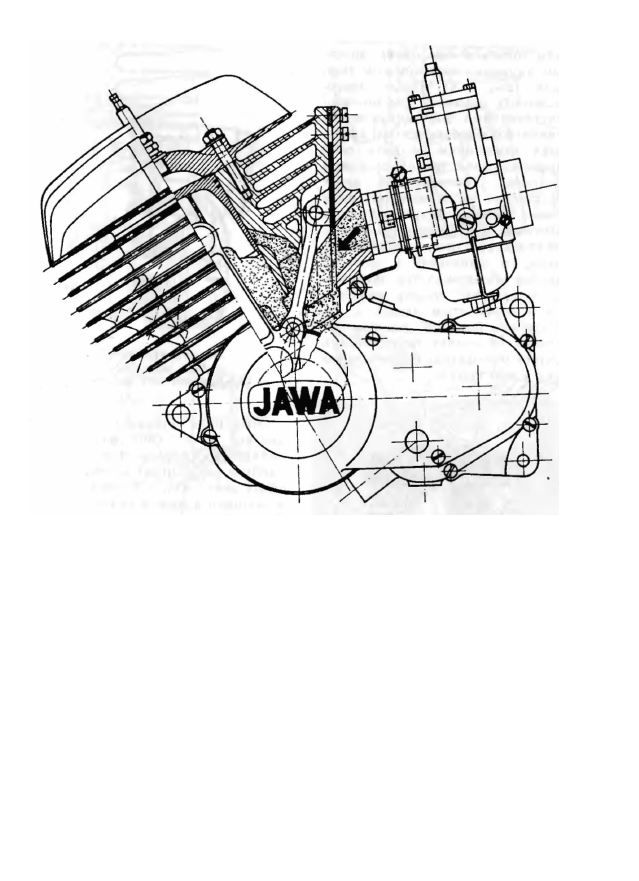

Рис. 176. Недостатком пластинчатых золотников является наличие сил инерции

вых мотоциклах, его преимуще­
ством является удобное разме­

щение карбюратора, короткий
и сравнительно ровный впускной
канал; недостаток— существен­
ное усложнение конструкции дви­

гателя со сложным приводом зо­

лотника.

Электрон

или алюминиевый сплав?

Основой каждого двигателя яв­

ляется картер, который в совре­

менных двигателях имеет моно­

блочную конструкцию. Для од­
ноцилиндровых двигателей наибо­
лее рациональным является разъ­
ем картера в вертикальной плос­
кости, перпендикулярной оси ко­

ленчатого вала (рис. 178).

Чаще всего картер изготовляют

из алюминиевого сплава, плот­
ность которого равна 2,8 г/см

3

или из более легкого магниевого
сплава, так называемого электро­
на (плотность 1,85 г/см

3

). Кроме

низкой стоимости, высокой проч­
ности и устойчивости к атмосфер­
ным воздействиям алюминиевые

262

-----------------------------------------------------------------------------------------------------------------------------------------------------------

с п л а в ы  о б л а д а ю т несомненным

преимуществом — они  п о з в о л я ю т
и з г о т о в л я т ь  к а р т е р ы серийно лить­
ем в  м е т а л л и ч е с к у ю  ф о р м у (ко­
к и л ь ) .  О т л и в к и из этого мате­
р и а л а могут иметь  р е б р а и стенки

т о л щ и н о й 3 мм и меньше, нагруз­

ка на которые,  о д н а к о , ограни­

чена.

Т о л щ и н а стенок  д е т а л е й из

электрона,  и з г о т о в л я е м ы х  л и т ь е м
в песчаную  ф о р м у , по техноло­
гическим  п р и ч и н а м не  м о ж е т
быть меньше. 4 мм, в исключи­
тельных  с л у ч а я х — 3 мм.  П о э т о м у
и с п о л ь з о в а н и е  м а г н и е в ы х  с п л а в о в
не  д а е т  с у щ е с т в е н н о г о  в ы и г р ы ш а
в  м а с с е по  с р а в н е н и ю с алюми­
ниевыми,  н е с м о т р я на  р а з н и ц у в

их плотностях.

В современной  п р а к т и к е легкие

л и т ы е  д е т а л и из электрона ис­

п о л ь з у ю т с я обычно  д л я мотоцик­
л о в  ш т у ч н о г о изготовления, в се­
рийных  м о т о ц и к л а х  м а т е р и а л о м

д л я  к а р т е р о в двигателей и их

к р ы ш е к  с л у ж и т алюминиевый
с п л а в . Следует отметить высокую

д о л г о в е ч н о с т ь изделий из элек­
т р о н а .

О х л а ж д е н и е  ц и л и н д р а
и его  г о л о в к и

Л и т ы е цилиндры и головки

цилиндров  и з г о т о в л я ю т исключи­

т е л ь н о из  а л ю м и н и е в ы х  с п л а в о в ,
о б л а д а ю щ и х лучшей теплопро­
в о д н о с т ь ю по  с р а в н е н и ю с элек­
троном, а  т а к ж е с  д а в н и х пор
используемым чугуном.

О б ы ч н о в цилиндры из алю­

миниевого  с п л а в а запрессовы­
в а ю т гильзу из чугуна или леги­
р о в а н н о й  с т а л и .  Т а к а я  п а р а име­

ет  р я д недостатков, обусловлен­
ных,  г л а в н ы м  о б р а з о м ,  б о л ь ш и м
тепловым  р а с ш и р е н и е м  а л ю м и н и я
и ухудшением  т е п л о п е р е д а ч и на

стыке обоих  м а т е р и а л о в .  Г и л ь з ы
и з г о т а в л и в а ю т литьем, и эта тех­
нология почти не меняется, не­
с м о т р я на то что  п р и м е н я е т с я  у ж е
несколько  д е с я т к о в лет.

263

Рис. 178. Нетрадиционное разделение
картера двигателя вертикальной плос­
костью в новых мотоциклах Ява  д л я

соревнований эндуро

Рис. 177. Золотник со сложным приводом

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Д л я получения гладкой и проч­

ной рабочей поверхности ци­

линдра наиболее подходящим яв­
ляется гальваническое покрытие,
прежде всего хромирование. Та­
кой способ вначале использовал­
ся в четырехтактных, а позднее
нашел применение в двухтактных

двигателях малых рабочих объ­
емов. После ряда усовершенство­

ваний хромированные цилиндры

стали устанавливаться в двух­
тактных двигателях средних и

высоких классов.

Более совершенным, но и более

дорогим способом обработки по­

верхности является электролити­
ческий способ нанесения тонкой
пленки никеля с кремнием по так
называемой системе «никасил».

Для обработки поверхности ци­

линдра также используется ком­

бинированный способ — хромиро­
вание с последующим нанесением
пленки по системе «никасил».

При правильном подборе поршне­

вых колец этот способ является
наиболее экономичным и выгод­

ным. Однако он имеет существен­
ный недостаток — любая доработ­
ка выпускных окон исключается,

так как она нарушает целост­

ность металлической поверхност­
ной пленки.

Охлаждение цилиндра и голов­

ки цилиндра может быть воздуш­
ным или водяным. В первом слу­

чае устраивают специальные ох­

лаждающие ребра, и охлаждение
осуществляется воздухом, набе­
гающим на них при движении
мотоцикла. Установка специаль­
ного вентилятора себя не оправ­

дывает, так как значительно
усложняет конструкцию и требует
дополнительной мощности. При
расчете охлаждающих ребер боль­

шое внимание уделяется их гео­
метрии, расстоянию между ними
и профилю переходов между реб­

рами с целью достижения доста­

точно эффективного охлаждения.

Кроме того, полости между реб­
рами должны иметь такой про­

филь, чтобы во время длитель­
ной езды с небольшими нагруз­
ками и малой скоростью или на
болотистых участках пути в них

не забивалась грязь.

Следует также учесть, что при

длинных ребрах могут появиться
значительные вибрации и шум.
Для их устранения края ребер

иногда связывают в отдельных
местах, но этот метод полностью
не устраняет вибрации и шума.
Кроме того, такие связки услож­
няют конструкцию. Существует
и ряд других способов устранения
шума и вибраций (например,

с помощью резиновых гребней,
трубок или хомутов).

В современных двигателях го­

ловки цилиндров имеют преиму­

щественно веерообразное оребре-
ние. Головка крепится к ци­

линдру большим количеством вин­
тов небольшого диаметра для
обеспечения ее надежного при­
легания к цилиндру и уменьшения

внутренних напряжений (рис. 179).

Водяное охлаждение

Работа двухтактных двигате­

лей,  у с т а н а в л и в а е м ы х на шос-
сейно-гоночных  м о т о ц и к л а х и мо­

тоциклах для гонок по пересе­

ченной местности классов 125,
250 и частично 500 см

3

, невоз­

можна без водяного охлаждения.

В мотоциклах для мотокросса,

наиболее близкого по условиям
соревнований к соревнованиям

264

-----------------------------------------------------------------------------------------------------------------------------------------------------------

эндуро, для охлаждения исполь­

зуются легкие трубки малого диа­
метра, по которым прокачивается
вода в очень небольшом объеме.
Так, для двигателя с рабочим
объемом 125 см

3

 необходим всего

1 л воды.

Проблемой является размеще­

ние радиатора, который хотя бы

частично должен быть защищен
от брызг грязи. Иногда радиатор
устанавливается даже перед ру­

лем и в туннеле топливного
бака.

В том случае когда прямой

поток воздуха через радиатор
не дает достаточного охлажде­
ния, применяются дополнитель-

Рис. 180. Водяное охлаждение двигателя
СМВ было дополнено ребрами воздушного

охлаждения на цилиндре и головке ци­

линдра

265

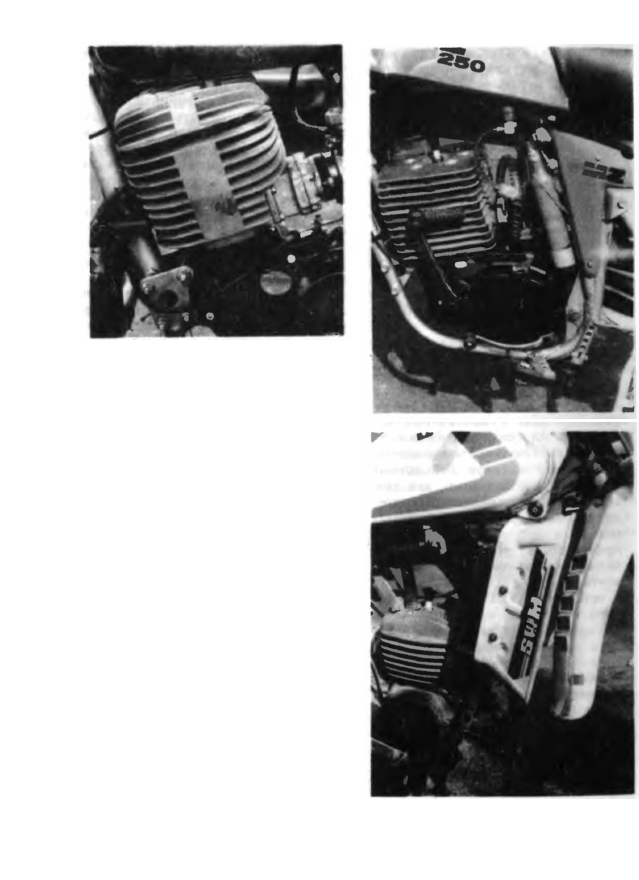

Рис. 179. Два примера ограничения шума,
создаваемого охлаждающими ребрами.
Справа показано необычное горизонталь­
ное оребрение головки цилиндра в мото­
цикле МЦ

-----------------------------------------------------------------------------------------------------------------------------------------------------------

ные ребра воздушного охлажде­

ния на цилиндре и головке
цилиндра (рис. 180). В мото­
кроссе, в частности в мотоциклах
классов 250 и 500 см

3

, оправды­

вает себя тактика, при которой на

сухих участках трассы, которые

мотоцикл преодолевает на макси­

мальных скоростях, применяется
водяное охлаждение, а на боло­

тистых участках, где скорость
мала,— воздушное.

Однако многие конструкторы

считают водяное охлаждение
слишком сложным, ненадежным
и потому нежелательным для
мотоциклов эндуро, несмотря на
ряд его преимуществ.

Современные правила соревно­

ваний эндуро, разрешающие за­
мену радиаторов и ограничиваю­
щие массу мотоциклов, обуслов­

ливают необходимость охлажде­

ния, что дает существенные вы­

годы. В классах двигателей 80
и 125 см

3

 водяное охлаждение

необходимо в связи с высокими

удельными мощностями, а в дви­
гателях высших классов оно пре­

дупреждает появление больших
тепловых деформаций. Одним из

преимуществ этого охлаждения
является меньший уровень шума,
поэтому его стали использовать
в четырехтактных двигателях эн­

дуро.

Условием эффективного водя­

ного охлаждения является охват
всей поверхности верхней части
цилиндра водяной рубашкой. Во­

да от цилиндра к головке дол­
жна перетекать не менее чем

по четырем, а еще лучше, по пяти
или шести каналам, проходящим
между крепежными винтами. Ниж­

няя часть цилиндра охлаждается
при охлаждении водой его наи­

более нагреваемой средней части

в районе выпускного канала. Та­
ким образом достигается ограни­
чение тепловых деформаций.

В отличие от четырехтактных

двигателей с так называемыми

«мокрыми» гильзами для совре­
менного двухтактного двигателя

более выгодно использовать ци­
линдры с тонкостенными гильза­
ми, которые непосредственно не
контактируют с водой.

Радиаторы

Учитывая опыт эксплуатации

кроссовых мотоциклов, радиатор
в современных мотоциклах эн­

дуро размещают в пространстве

между трубами рамы, соединяю­
щими рулевую колонку с перед­
ней частью узла крепления дви­

гателя. Конструктивно наиболее
выгодным оказалось разделение
радиатора на две узкие высокие

части, закрепляемые по обе сто­
роны рамы.

Для радиаторов, исходя из

требований снижения массы и

высокой теплопроводности, наи­

более подходящим материалом

принято считать алюминиевый

сплав. Верхние и нижние бачки
радиаторов соединены между со­
бой тонкими трубками. Горизон­
тальные пластины, изготовляемые

также из алюминиевого сплава,

имеют очень малую толщину,
вследствие чего любая механи­

ческая их очистка может при­
вести к поломке.

Общая поверхность радиаторов

мотоциклов эндуро должна быть

довольно значительной, так как
для обеспечения работы мощного

двигателя необходимо поддержи­

вать температуру воды в системе

266

-----------------------------------------------------------------------------------------------------------------------------------------------------------

его охлаждения достаточно низ­

кой. Обычно она составляет
65—70 °С. Радиатор заполняется

дистиллированной водой, при этом

использование двигателя на мо­
розе не предусматривается. Ра­

диатор находится под избыточ­

ным давлением. Разница между
рабочей температурой и темпе­

ратурой кипения воды является
резервной на случай кратковре­
менного перегрева, мощность

двухтактного двигателя при наи­
высшей температуре жидкости
заметно уменьшается. Ни в коем
случае нельзя допускать повыше­
ния температуры воды до точки
кипения и появления пара: при
малом количестве воды это может
привести к аварии.

Контроль за изменением коли­

чества воды осуществляется толь­
ко при отладке двигателя. Во
время соревнований при чрез­
мерном повышении температуры
мотоциклист, не имея возможнос­

ти регулировать ее другим спо­
собом, должен снизить скорость.

Соединительные трубки прежде

имели довольно большой диаметр,
но впоследствии были разрабо­

таны мощные водяные насосы,

позволившие использовать легкие

трубки малого диаметра из пласт­

массы.

Радиаторы должны быть за­

щищены от прямых брызг грязи

специально сконструированными

щитками (рис.

 181).

 Такая за­

щита необходима, хотя несколько

снижает эффективность охлажде­
ния. Правильно сконструирован­
ный щиток обеспечивает свобод­
ный доступ воздуха, при этом
крупные частицы грязи не прили­
пая легко слетают с него. Такой
щиток позволяет производить бы-

струю очистку и замену на кон­

т р о л ь н о м пункте.

Целесообразно также использо­

в а н и е боковых  п л а с т и н из пласт­

массы, которые дополнительно
направляют воздух на радиатор,

что особенно важно, когда сред­

няя часть щитков забита грязью

(рис. 182).

Поршень со стальными

поршневыми кольцами

Конструкция и материал порш­

ня обычно  в ы б и р а ю т с я с учетом

опыта использования  м о щ н ы х шос-
сейно-гоночных и кроссовых мо­

тоциклов. В качестве полуфабри­
ката для поршней, испытываю­
щих очень высокие нагрузки, ча­
ще всего используются отливки,
подвергнутые для повышения ка­

чества ковке, форма которых
отвечает требованию малых тем­
пературных деформаций. Наибо-

267

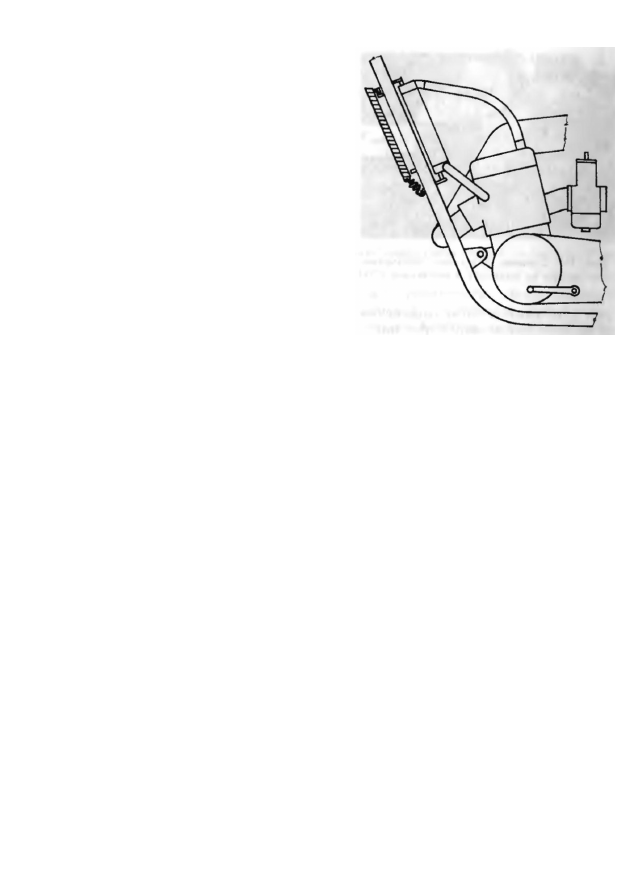

Рис. 181. Защита от прямых попаданий

грязи на радиаторы осуществляется спе­

циальными Щитками, которые при необ­

ходимости могут быть легко заменены

-----------------------------------------------------------------------------------------------------------------------------------------------------------

лее удобными в этом отношении

и по технологии обработки явля­
ются материалы на основе алю­
миния.

Высоту поршня, исходя из тре­

бований экономии массы, стара­
ются по возможности ограничить

так, чтобы она лишь незначитель­

но превышала его ход. Недостат­
ком такой конструкции является

высокий износ поршня и цилинд­
ров, а также шум при работе

двигателя.

Применявшиеся прежде порш­

невые кольца из серого чугуна
ввиду их хрупкости и малой на­

дежности в двигателях эндуро не

используют. Обычно в этих дви­
гателях применяют одно или два

поршневых кольца из хромистой
стали или модифицированного
чугуна. Эти более прочные мате­
риалы имеют, однако, ряд недо­
статков, главными из которых

являются плохие фрикционные
свойства, необходимость долго­
временной обкатки из-за высо­
кой твердости материалов, не­

достаточное уплотнение. Чтобы
его увеличить, уменьшают высоту
поршневых колец до 0,8—1,2 мм,

что может привести, однако, к

их деформации, особенно при
хранении.

Для двигателей эндуро реко­

мендуется использовать поршне­
вые кольца Г-образного попереч­
ного сечения или комбинацию
колец, где сверху кольцо Г-об­
разного поперечного сечения и
под ним другое — прямоугольного
поперечного сечения.

Однако при смазочных материа­

лах даже самого высокого качества,

применяемых в двухтактных дви­
гателях, существует опасность
пригорания поршневых колец Г-
образного поперечного сечения.
Другой проблемой, связанной с

эффективностью поршневого коль­

ца и надежностью двигателя, яв­

ляется безопасная фиксация по­
ложения этого кольца специаль­

ным штифтом, а также крепление
самого штифта для предотвраще­
ния самопроизвольного выпаде­
ния.

Эти кажущиеся незначитель­

ными моменты очень часто стано­
вятся непосредственной причиной

схода гонщика с трассы. Для
поршневого кольца малой толщи­
ны выбирают фиксирующие шти­
фты, диаметр которых больше
ширины канавки для кольца.
Отверстие для штифта теперь
выполняется не сквозным, как
это делали прежде, а глухим,
переходящим в отверстие мень­
шего диаметра, предназначенное

для отвода воздуха.

Внешний диаметр стального

штифта и его выступающая часть

для запрессовки могут быть точ­

но измерены микрометром, а со­

ответствующее отверстие в порш­

не контролируют специальными
калиброванными штифтами. По

268

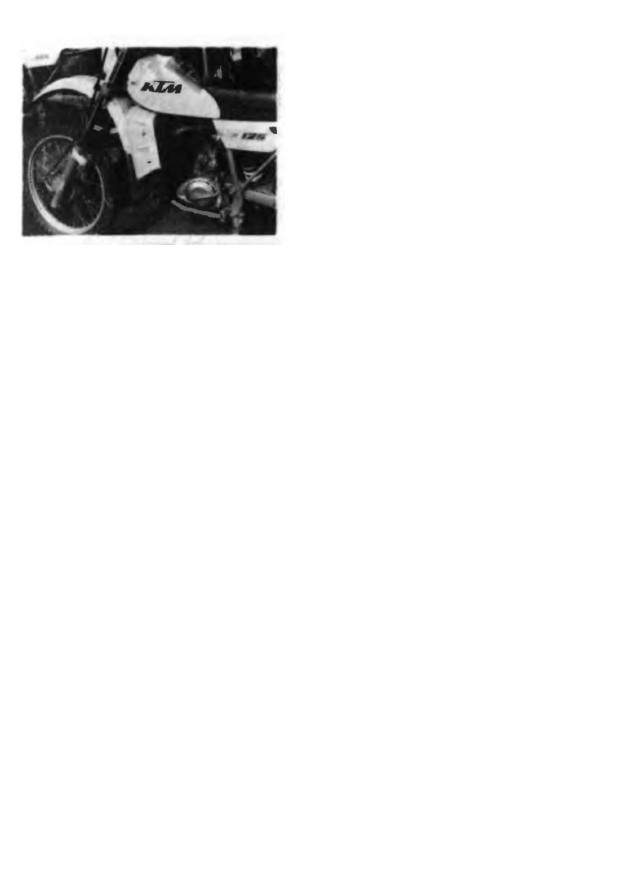

Рис. 182. Боковые пластины, направляю­
щие воздух на радиатор в мотоцикле КТМ

-----------------------------------------------------------------------------------------------------------------------------------------------------------

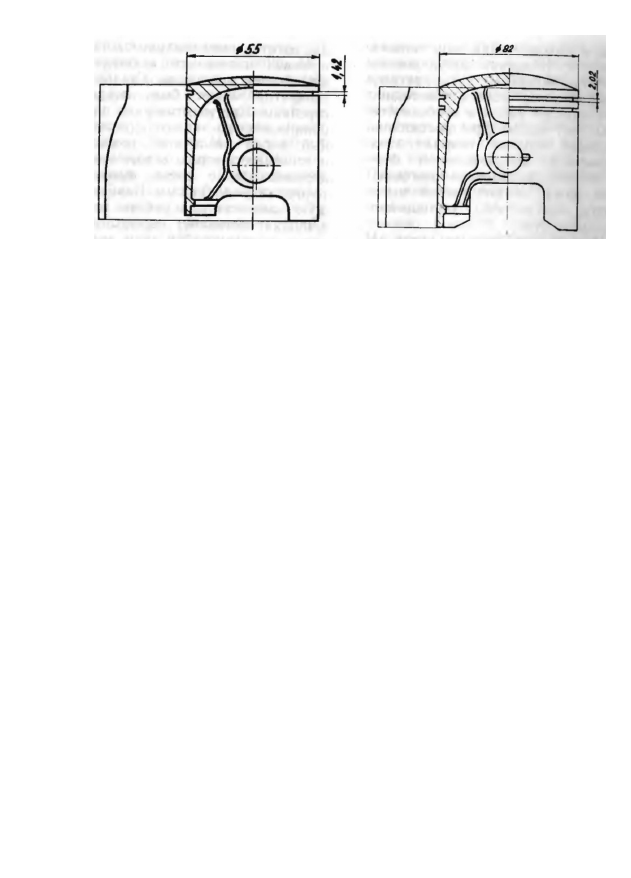

Рис. 183. Два примера, иллюстрирующие влияние конструкции поршня на распределение

температур по его высоте

этим данным определяют необ­

ходимое давление при запрессов­
ке штифта в поршень.

Большое влияние на характе­

ристики двигателя в целом и теп­

ловую нагрузку поршня оказы­

вает форма его юбки (рис. 183).

Выбор момента инерции

Кривошипно-шатунный меха­

низм  д в у х т а к т н о г о  д в и г а т е л я  д л я
спортивного  м о т о ц и к л а , в том
числе и  ш а т у н ,  н а и б о л е е нагру­

женный из элементов этого меха­
низма, в последнее время не пре­

терпел значительных конструк­

тивных изменений.  Щ е к а колен­

чатого вала изготовляется заодно
с коренной шейкой из стальной
поковки, затем цементируется.
Таким же образом делают и ша­
тун. Попытки изготовить шатун
из других материалов не принес­

ли желаемого успеха.

Одним из важнейших вопросов

при расчете двигателя является
выбор момента инерции колен­
чатого вала с маховиком. Его
оценка производится с учетом

закрепленных на нем вращаю­

щихся деталей (системы зажига­

ния, первичного звена силовой
передачи, например, диска сцеп­

ления). Остальные детали, в част­

ности диск сцепления на вход­
ном валу коробки передач, на

общий момент инерции суще­
ственного влияния не оказывают.

При высоком моменте инерции

двигатель имеет ряд преиму­

ществ: более плавный ход, мень­
ший износ элементов первичного

звена привода, спокойный холос­
той ход, а иногда и пониженный
уровень шума. При резком уве­

личении подачи газа двигатель

плавно достигает наибольшей ча­
стоты вращения, что не всегда,
однако, можно считать преиму­
ществом. Недостатком массивно­
го коленчатого вала с маховиком
является большая вероятность
поломки силовой передачи или

даже разрыва цепи под влиянием

инерции вращающихся масс, а

также крайне неэкономичный ре­

жим работы двигателя при дви­
жении на резко выраженной пе­
ресеченной местности.

В последнее время для двига­

телей классов 80 и 150 см

3

 приме­

няются очень легкие коленчатый

269

-----------------------------------------------------------------------------------------------------------------------------------------------------------

в а л и  м а х о в и к . При этом гонщик
д о л ж е н постоянно  р е г у л и р о в а т ь
р а б о т у  д в и г а т е л я .  П о  д р у г о м у

этот вопрос  р е ш а е т с я в мотоцик­
л а х  к л а с с о в  2 5 0 и в особенности
5 0 0 см

3

, когда при  д о с т а т о ч н о

высоком моменте инерции этих

элементов  о б е с п е ч и в а е т с я без­
о п а с н о с т ь  у п р а в л е н и я мотоцик­
лом  д а ж е на болотистой мест­
ности, но за счет  у м е н ь ш е н и я
приемистости.

Известен  р я д  с л у ч а е в , когда на

з а в о д с к и х гоночных  м о д е л я х ус­
пешно  п р и м е н я л с я  д в и г а т е л ь с
облегченным  к о л е н ч а т ы м  в а л о м .

Но  э т о не применимо  д л я вари­
антов  д в и г а т е л е й , предназначен­
ных  д л я серийных  м о т о ц и к л о в .

Фирма  « С у д з у к и »  р а з р а б о т а л а

о р и г и н а л ь н у ю конструкцию, обес­
п е ч и в а ю щ у ю высокий момент
инерции при  м а л ы х  ч а с т о т а х вра­
щ е н и я , что  п о з в о л я е т  л е г к о упра­
в л я т ь мотоциклом при  е з д е с не­
высокой скоростью, и  м а л ы й мо­
мент инерции при  б о л ь ш и х час­

т о т а х  в р а щ е н и я  д л я  у л у ч ш е н и я
его динамических  х а р а к т е р и с т и к .

В этой конструкции  к о л е н ч а т ы й
в а л имеет дополнительный вра­
щ а ю щ и й с я элемент, который ав­

томатически  о т с о е д и н я е т с я при

ч а с т о т е вращения  в ы ш е  3 0 0 0 мин "'.

В ы с о к о к а ч е с т в е н н ы е  п о д ш и п н и к и

и  у п л о т н я ю щ и е  у с т р о й с т в а

В  д в у х т а к т н ы х  д в и г а т е л я х мо­

тоциклов  д л я соревнований энду­
ро особого  в н и м а н и я требуют
подшипники головок  ш а т у н а , в
к а ч е с т в е которых используются
исключительно  и г о л ь ч а т ы е роли­
коподшипники с  с е п а р а т о р а м и .
Нижний подшипник  ш а т у н а явля­
ется одним из  с а м ы х нагружен­
ных  э л е м е н т о в  д в и г а т е л я .  О б ы ч н о

д л я  и з г о т о в л е н и я  с е п а р а т о р а под­

ш и п н и к а используют алюминие­
вые  с п л а в ы или  с т а л ь .  С т а л ь н о й

с е п а р а т о р  м о ж е т  б ы т ь покрыт
серебром.  П р и изготовлении под­

шипника очень  в а ж е н правиль­
ный  в ы б о р  и г о л ь ч а т ы х  р о л и к о в
и основных  з а з о р о в , которые вы­

д е р ж и в а ю т с я с  о ч е н ь высокой
точностью — до 0,02 мм. Наиболь­

ш у ю  о п а с н о с т ь  д л я  р а б о т ы под­
ш и п н и к а  с о с т а в л я е т перекос ро­

л и к о в ,  п о я в л я ю щ и й с я  ч а щ е всего

из-за технологических  д е ф е к т о в
при изготовлении  с е п а р а т о р а .

В  к а ч е с т в е опор  п о р ш н е в о г о

п а л ь ц а  л у ч ш е всего проявили
себя  и г о л ь ч а т ы е роликоподшип­
ники без  с е п а р а т о р о в .  П р и ис­
п о л ь з о в а н и и  з д е с ь обычных се­
п а р а т о р о в  в о з м о ж н ы поломки из-

з а резкого  п о в ы ш е н и я ускорения
в момент смены  н а п р а в л е н и я вра­
щ е н и я (в  с л у ч а е короткого ша­
т у н а ) .

В ы б о р  п о д ш и п н и к о в опор ко­

л е н ч а т о г о  в а л а не  с о з д а е т особых
трудностей.  З д е с ь  п р и м е н я ю т с я

ш а р и к о в ы е ,  р о л и к о в ы е и иголь­

ч а т ы е подшипники.

К о н с т р у к т о р ы  д в и г а т е л е й , ме­

ханики и гонщики особое вни­
м а н и е уделяют уплотнению моты-

л е в о й шейки коленчатого  в а л а .

П о с л е проверки в  с о р е в н о в а н и я х

л а б и р и н т о в о г о уплотнения и сталь­

ных  у п л о т н я ю щ и х  к о л е ц при мак­

с и м а л ь н ы х  ч а с т о т а х  в р а щ е н и я
о к а з а л о с ь , что  д л я мотоциклов
э н д у р о  н а и б о л е е  о п р а в д ы в а ю т се­
бя  с а м о п о д ж и м н ы е сальники, со­

с т о я щ и е из  р е з и н о в ы х уплотняю­

щих  к о л е ц с острой  р а б о ч е й кром­

кой,  п о д ж и м а е м ы х  с т а л ь н о й пру­
ж и н о й .  О к р у ж н а я скорость  в а л а

в месте уплотнения при этом не

д о л ж н а  п р е в ы ш а т ь 15 м/с, что

2 7 0

-----------------------------------------------------------------------------------------------------------------------------------------------------------

д л я высокооборотных  д в и г а т е л е й

не  м о ж е т  б ы т ь  в ы п о л н е н о . По­

этому используются  с п е ц и а л ь н ы е

уплотняющие устройства, благо­

д а р я которым  д о п у с т и м а я окруж­

н а я  с к о р о с т ь при трении  м о ж е т

д о с т и г а т ь  3 5  м / с .  Н о они  т р е б у ю т

более  т щ а т е л ь н о й  ш л и ф о в к и мо-

тылевой шейки.  П р и  м о н т а ж е

коленчатого  в а л а следует прояв­

л я т ь особую  о с т о р о ж н о с т ь , чтобы

не повредить уплотняющее устрой­

ство.

Перепускные каналы

В двигателях прежних кон­

струкций  н а и б о л е е  ч а с т о приме­
н я л и с ь  п е т л е в а я  п р о д у в к а , про­
д у в к а с коротким или  д л и н н ы м

третьим перепускным  к а н а л о м ,

ч е т ы р е х к а н а л ь н а я  п р о д у в к а . В по­
следнее  в р е м я все  ч а щ е исполь­
зуются  д в у х к а н а л ь н ы е  д в и г а т е л и

с высокой удельной  м о щ н о с т ь ю ,
что  п о т р е б о в а л о новых  в а р и а н т о в
систем продувки,  р е а л и з а ц и я ко­
торых  с т а л а  в о з м о ж н о й в  с в я з и
с прогрессом в технологии изго­

т о в л е н и я  ц и л и н д р о в .

В двигателях мотоциклов энду­

ро стараются максимально ис­

п о л ь з о в а т ь поверхность гильзы
ц и л и н д р а  д л я  о б р а з о в а н и я впуск­
ных окон перепускных  к а н а л о в .
Верхние кромки этих окон по вы­
соте  н е з н а ч и т е л ь н о сдвинуты.
П р а в и л ь н о  в ы б и р а я конструкцию,

н а п р а в л е н и е впуска, сечение окон
отдельных перепускных  к а н а л о в ,
а  т а к ж е  ф а з ы их  о т к р ы в а н и я ,
м о ж н о  с н и з и т ь потери на напол­
нение цилиндра  с в е ж е й горючей

смесью.  П р и этом  р а с ш и р я е т с я
д и а п а з о н частот  в р а щ е н и я дви­
г а т е л я .

В конечном счете не имеет зна­

чения,  и с п о л ь з о в а н а  л и  п р о д у в к а

ч е т ы р ь м я ,  ш е с т ь ю или более ка­

н а л а м и .  Г л а в н ы м в современных

д в у х т а к т н ы х двигателях  д л я спор­
тивных целей  я в л я е т с я использо­

в а н и е всей поверхности гильзы
ц и л и н д р а  д л я  о б р а з о в а н и я впуск­
ных окон, за исключением выпуск­
ного  о к н а и узких перегородок.
П р о д у в о ч н ы е  о к н а , расположен­
ные непосредственно  н а д впуск­

ными,  с о з д а ю т потоку смеси суще­

ственно  б о л ь ш е е сопротивление.
И х  г л а в н ы м  н а з н а ч е н и е м явля­
ется  с о з д а н и е соответствующего

д а в л е н и я при впуске смеси в мо­

мент  о т к р ы в а н и я  о к н а и непо­

средственно после этого.

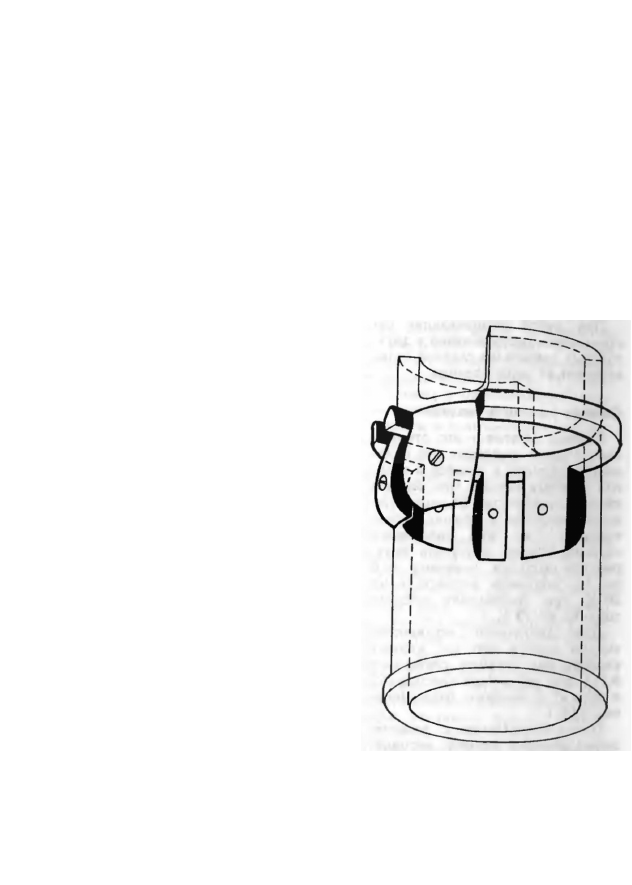

Рис. 184. Интересный способ простого и

точного изготовления перепускных кана­
лов был разработан на ВВЗ «Ява»

271

-----------------------------------------------------------------------------------------------------------------------------------------------------------

П р и  и с п о л ь з о в а н и и  о п и с а н н о й

системы  о с у щ е с т в л я е т с я  т а к ж е

прямой впуск части смеси в каме­
ру  с г о р а н и я с  г а з о р а с п р е д е л е н и е м

лепестковым  к л а п а н о м .

П р и расчете геометрии  к а н а л о в

у ч и т ы в а ю т с я  р е з у л ь т а т ы тормоз­

ных испытаний. Наибольшие слож­
ности при расчете продувки воз­
никают из-за  н е р а в н о м е р н о с т и
поступления смеси, изменения

т е м п е р а т у р ы , а  т а к ж е вследствие

ш и р о к о г о  д и а п а з о н а  т р е б у е м о й
частоты  в р а щ е н и я . В  р а с ч е т е при­
н и м а е т с я во  в н и м а н и е и  в л и я н и е
частичных  н а г р у з о к (рис. 184 и

185).

При любой модернизации си­

стемы  с м е с е р а с п р е д е л е н и я в двух­
тактных  д в и г а т е л я х  г л а в н о е  с л о в о
остается  з а  и с п ы т а т е л я м и .

Степень сжатия и топливо

Степень сжатия — это отноше­

ние  о б ъ е м о в  ц и л и н д р а при поло­
ж е н и я х  п о р ш н я в нижней и верх­
ней мертвых  т о ч к а х . Чем  б о л ь ш е

степень  с ж а т и я , тем  б о л ь ш е мощ­
ность  д в и г а т е л я и  м е н ь ш е  р а с х о д
т о п л и в а . Так, при увеличении
степени  с ж а т и я  д в и г а т е л я внут­
реннего  с г о р а н и я ,  н а п р и м е р , с 6

до 10,  м о щ н о с т ь  в о з р а с т а е т на
20 % при уменьшении  р а с х о д а
т о п л и в а на 13 %.

Д л я  д в и г а т е л е й  м о т о ц и к л о в

эндуро  к л а с с а  5 0 0 см

3

 степень

с ж а т и я ,  к а к  п р а в и л о ,  с о с т а в л я е т
8 , 5 : 1 ,  д л я  д в и г а т е л е й  к л а с с о в 125
и 80 см

3

 с водяным охлаждени­

ем

 — 16:1.

При ознакомлении с техниче­

скими  д а н н ы м и японских мотоцик­
л о в удивляет низкое  з н а ч е н и е сте­
пени  с ж а т и я .  Э т о  о б ъ я с н я е т с я
тем, что японские конструкторы

при  р а с ч е т е  у ч и т ы в а ю т объем

ц и л и н д р а не в  н и ж н е й мертвой

точке, а в момент  з а к р ы в а н и я

всех окон  п о р ш н е м . Таким обра­

з о м , все  д е л о не в реальном
низком значении степени  с ж а т и я ,
а в ином способе  и з м е р е н и я .

Главной причиной  о г р а н и ч е н и я

степени  с ж а т и я  я в л я е т с я стремле­
ние  п р е д о т в р а т и т ь  д е т о н а ц и ю то­
п л и в а .  У ч и т ы в а я эту опасность,
в современных спортивных дви­
г а т е л я х соответствующим обра­

зом  р а с с ч и т ы в а ю т конструкцию

к а м е р ы  с г о р а н и я и оптимизируют
р а з м е щ е н и е свечи  з а ж и г а н и я .
К р о м е  а н т и д е т о н а ц и о н н о й щели

б о л ь ш о е  з н а ч е н и е  д л я предотвра­
щ е н и я  д е т о н а ц и и имеет правиль­
ный расчет и  в ы б о р геометрии
системы продувки (рис. 186).

В о з м о ж н о с т ь  р а б о т ы  д в и г а т е л я

с высокой степенью  с ж а т и я за­

висит  т а к ж е от используемого

272

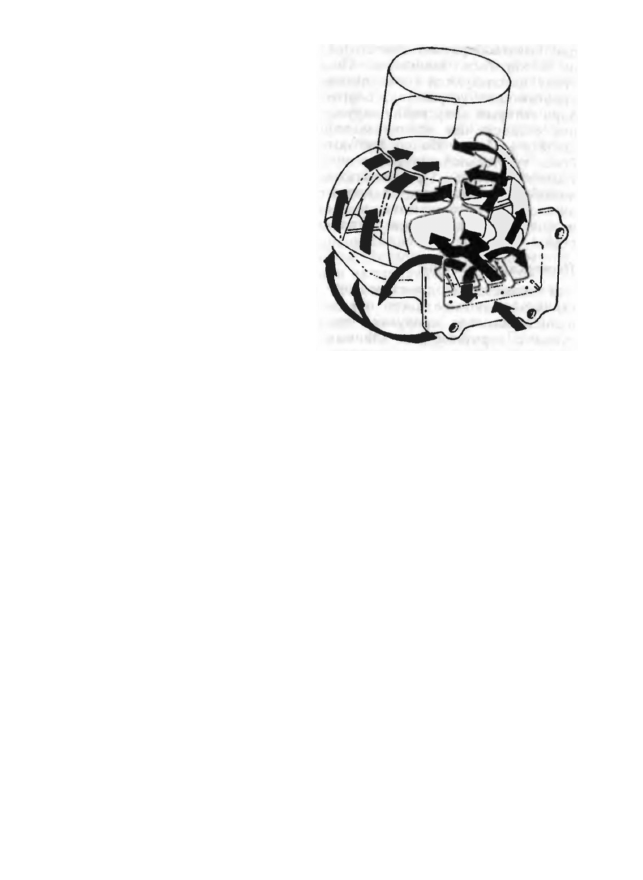

Рис. 185. Сложная, ио эффективная си­

стема впуска в двигателе «Судэуки

РМ 250»

-----------------------------------------------------------------------------------------------------------------------------------------------------------

топлива. Критерием для оценки

антидетонационных свойств топ­

лива служит его октановое число.

Прежде октановое число опреде­

лялось экспериментально на спе­

циальном двигателе с минималь­
ным значением степени сжатия.
В настоящее время это число опре­

деляется в лаборатории. Исполь­

зуемый в ЧССР бензин «Супер»
имеет октановое число 96, «Спе-
циал» — 90. Есть страны, в кото­
рых продается бензин с октано-

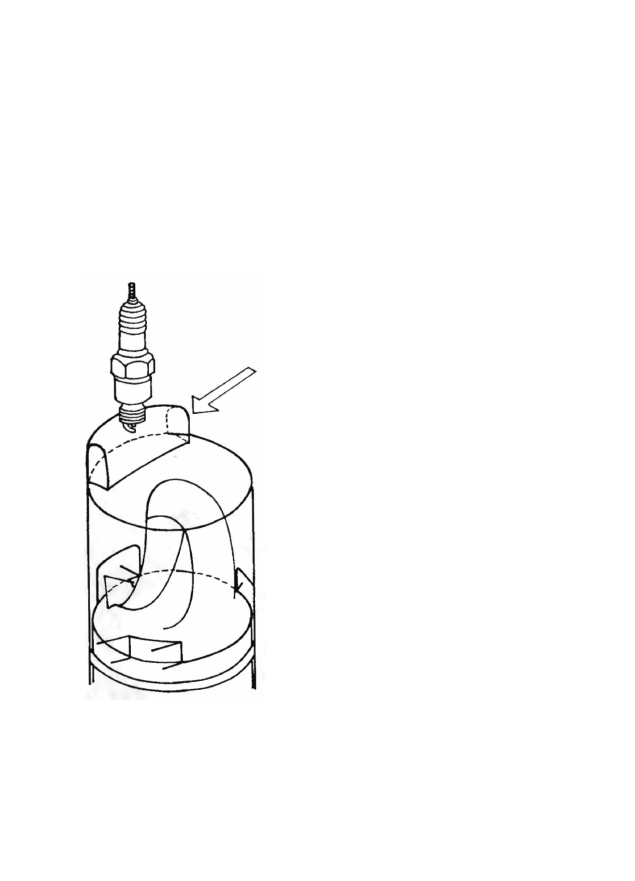

Рис. 186. Степень сжатия
можно увеличить при пра­
вильном расчете и выборе
геометрии системы продувки.

Удачное решение было раз­
работано конструкторами
ГДР

вым числом 98. Для спортивных

двигателей, особенно для работы

карбюратора, решающим являет­
ся не только октановое число

бензина, но и его состав.

Октановое число повышается

добавкой токсичного тетраэтил-
свинца, но его содержание во

всем мире строго ограничивается.
Главной причиной этого является
выброс в атмосферу с выпускны­
ми газами свинца, вредно влия­
ющего на организм человека и

окружающую среду. По требова­

ниям, действующим в США и

регламентирующим уровень ток­
сичности выпускных газов, двига­

тель должен иметь катализатор

в выпускном канале, который
реагирует на присутствие свинца
в отработавших газах. И имен­
но свинец в отработавших газах

значительно уменьшает эффек­
тивность и долговечность катали­
затора.

В ряде европейских стран уста­

новлен предел присутствия свин­
ца в литре бензина, равный 0,4 г,
в ФРГ и некоторых других стра­
нах рекомендовано использовать

бензин, вообще не содержащий
свинца. Октановое число в этом
случае повышают за счет измене­
ния химического состава, особен­
но за счет примеси этилового
спирта. Эта примесь выгодна для
ряда стран и с экономической

точки зрения, однако она тре­
бует дополнительной регулировки

карбюратора. Например, в Ав­

стрии используется бензин с при­
месью этилового спирта, равной
5 % (норма установлена с 1982 г.),
во Франции и США норма этило­
вого спирта в бензине составляет

1 0 % (с 1985 г.), в Бразилии —

20 % (с 1985 г.).

10

 80

273

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Присутствие в бензине этилово­

го спирта, содержащего кисло­
род, проявляется более высокой

теплотой испарения, что затруд­

няет пуск непрогретого двигателя,
но облегчает его охлаждение.

Карбюратор

Главными требованиями, предъ­

я в л я е м ы м и к карбюраторам
мотоциклов эндуро, являются
простота конструкции, легкость
настройки и возможность быстро­
го ремонта. Карбюратор также

должен быть компактным, иметь

небольшую массу при обеспече­
нии устойчивой работы двигателя

на различных режимах.

Особенность карбюраторов для

спортивных двигателей — малый
расход топлива при частичных
нагрузках и отсутствие контроля
состава выпускных газов.

Карбюраторы в современных

двигателях ставят с применением
гибкого патрубка, который также
необходим для предотвращения
возможного доступа воздуха со
стороны.

В двигателях эндуро применя­

ются карбюраторы моноблочной
конструкции с цилиндрическим
или, в некоторых случаях, плос­
ким золотником. Корпус карбю­

ратора изготовляют из алюмини­
евого сплава или электрона (пре­
жде использовался более тяже­

лый цинковый сплав (рис. 187).

Камера, в которой находится

поплавок карбюратора, относи-

274

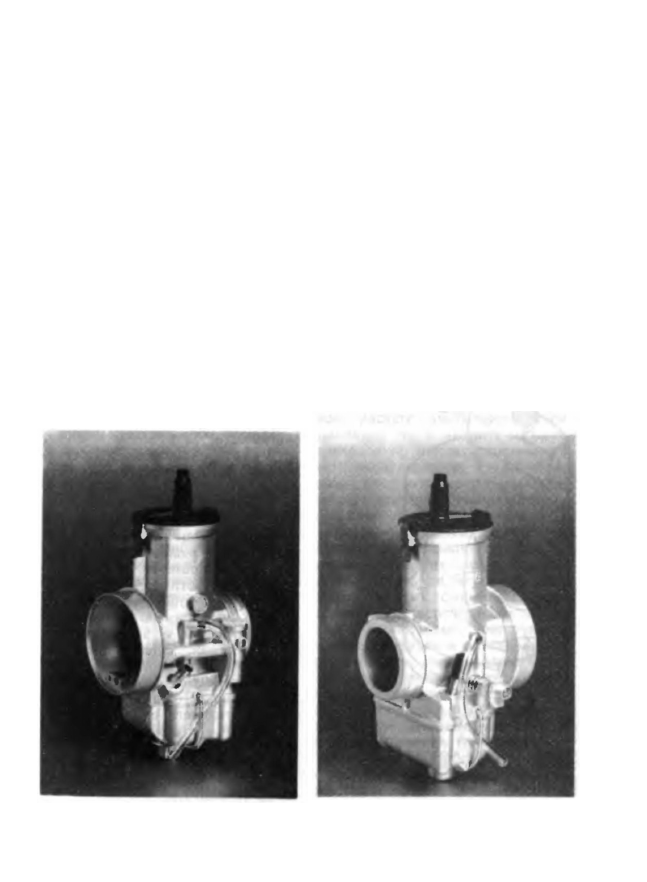

Рис. 187. Пример современного карбюра­

тора моноблочной конструкции, изготов­

ленного из магниевого сплава

-----------------------------------------------------------------------------------------------------------------------------------------------------------

тельно мала. При правильно вы­

бранных сечениях каналов нет не­
обходимости в том, чтобы камера
исполняла функции дополнитель­

ного резервуара топлива при
кратковременных и наибольших
нагрузках двигателя.

В отличие от шоссейно-гоноч-

ных мотоциклов, когда при край
них положениях рукоятки газа
подача топлива прекращается,

двигатели эндуро должны устой­
чиво работать и на холостом
ходу. В качестве пускового
устройства карбюратора при хо­
лодном старте для этого часто
используют обычную кнопку уто­
лителя поплавка на крышке по­
плавковой камеры.

Шестидневные соревнования

эндуро проходят при изменяю­
щихся погодных условиях, на
различных трассах, иногда с пе­
репадом высот до 2000 м. При
этом могут происходить нежела­

тельные изменения в работе глав­

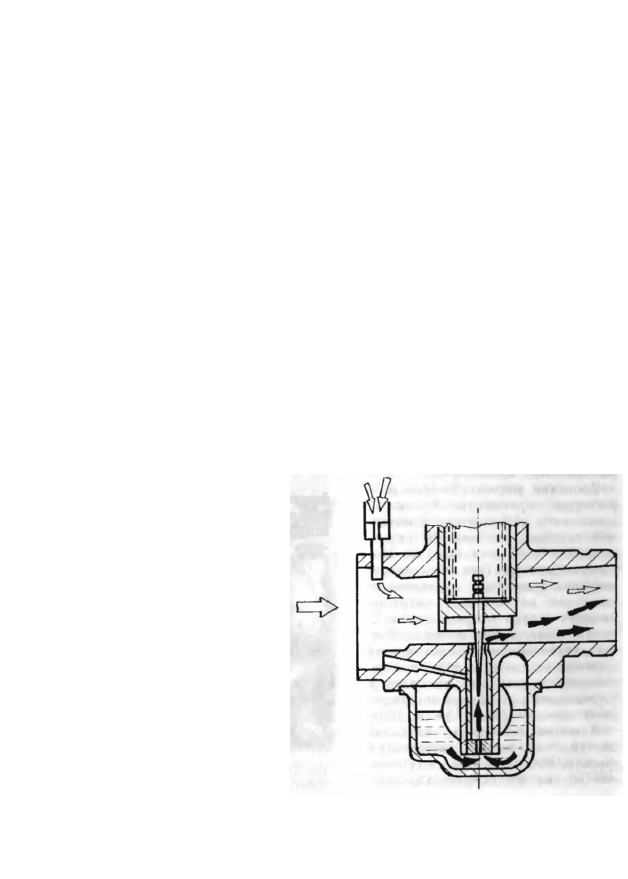

ного жиклера. Для компенсации

этого рекомендуется применять
устройства обогащения горючей
смеси, позволяющие управлять
работой карбюратора в широком
диапазоне частот вращения дви­
гателя (рис. 188).

Рис. 188. Система «Повер Йет» в

двигателе «Ямаха» позволяет

подавать обогащенную смесь и

тем самым повысить эффек­
тивность двигателя

В мотоциклах, как и в авто­

мобилях, стали использовать элек­

тронные системы управления

впрыском горючей смеси. Это
улучшает форму скоростной ха­
рактеристики двигателя, в осо­

бенности при частичных нагруз­
ках. Для повышения экономии

топлива и снижения доли вред­

ных веществ в отработавших
газах используют способ впрыс­
кивания горючей смеси до момен­

та перепуска, что можно осущест­

вить и в двухтактных двигателях.

Впускной патрубок расположен

между золотником карбюратора и
элементом, регулирующим газо­
распределение (поршнем, лепест­
ковым клапаном). Изменяя длину
патрубка, можно изменять харак­

теристики двигателя: при ее
уменьшении максимальная мощ­

ность развивается при максималь­
ной частоте вращения, при уве­

личении — максимальный враща-

275

10*

-----------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     15      16      17      18     ..
