Эндуро: вчера, сегодня, завтра (Гусак Павел) - часть 18

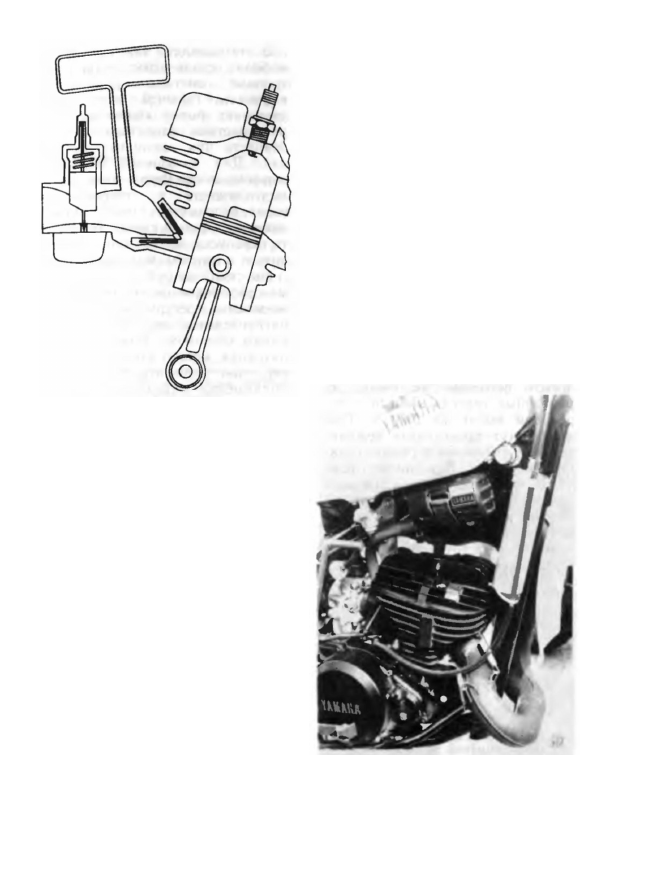

Рис. 189. Схема карбюратора

системы ЯЭИС

ющий момент получают на сред­

них частотах вращения.

Японская фирма «Ямаха» раз­

работала оригинальный способ
повышения эффективности впуск­
ной системы, получившей назва­
ние ЯЭИС (Ямаха Энеджи Ин-

дакшн Систем). При этом между

карбюратором и лепестковым
клапаном во впускной патрубок
введена трубка от резонатора. В

случае правильного выбора объе­

ма резонатора колебания потока
горючей смеси совпадают с коле­

баниями в нем, что приводит к
улучшению наполнения цилиндра
этой смесью (рис. 189 и 190).

Важным элементом впускной

системы является воздушный
фильтр, объединяемый с глушите­
лем впуска. Фильтры изготовляют

из бумаги или микропористой ис­
кусственной массы (рис. 191).
Бумажные микрофильтры разме­
щают так, чтобы пластинки были
направлены вниз для предотвра­
щения разрыва фильтра частич­
ками грязи, попавшими в камеру.
Выбор сечения фильтра должен

быть таким, чтобы при его ча­
стичном загрязнении расход воз­

духа не снижался слишком силь­

но и не потребовалась срочная

замена фильтра. Но в то же время
он должен быть эффективно за­

щищен от воды и грязи.

Японская фирма «Кавасаки»

разработала систему ФАИС

(Фреш Айр Интейк Систем), в

которой чистый, охлажденный
воздух через большое число

фильтров проходит в специаль-

Рис. 190. Установка карбюратора системы

ЯЭИС на мотоцикле

276

-----------------------------------------------------------------------------------------------------------------------------------------------------------

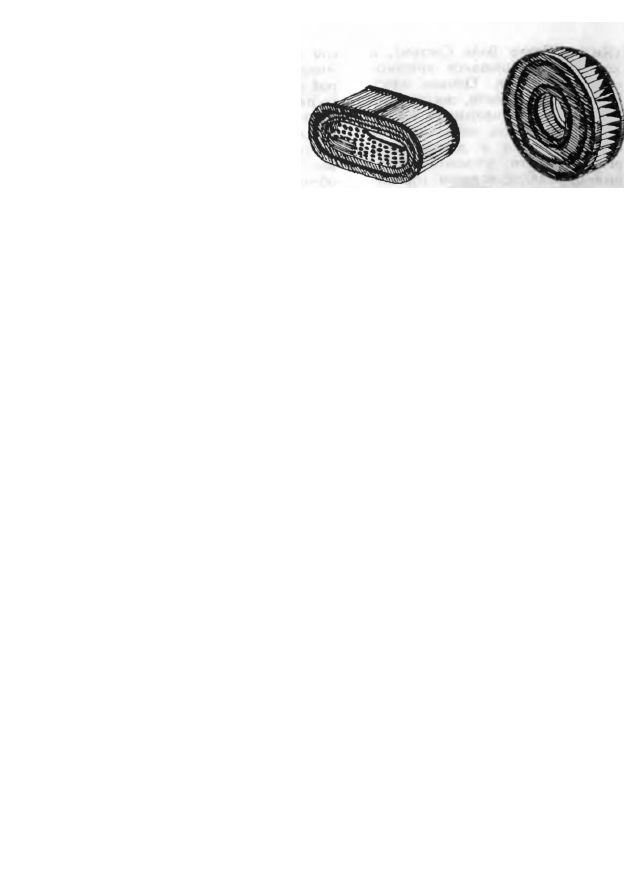

Рис. 191. Конфигурация микро­

фильтра определяется конструкцией
глушителя впуска

ную камеру под топливным ба­

ком, из которой затем уже по­

ступает для получения горючей
смеси

В ЧССР инженеры Ф. Боушки

и П. Тумы с предприятия ВВЗ
«Ява» разработали и запатентова­

ли систему троекратной очистки

воздуха. Она успешно исполь­

зовалась на мотоциклах «Ява»,
участвовавших в шестидневных
соревнованиях эндуро в 1984 г.

Еще одной проблемой мотоцик­

лов является глушение шума при

впуске. В спортивных мотоциклах
шум впускной системы и шум,

генерируемый тонкими стенками
глушителя впуска, слышен и мо­
жет быть измерен. Однако шумо-
мер, устанавливаемый в соответ­

ствии с правилами ФИМ на рас­
стоянии 0,5 м от конца выпускно­
го патрубка, слабо улавливает

шум  в п у с к а .

Управление выпуском

В отличие от четырехтактных

двигателей, в которых выпуск

производится во время всего хода
поршня сверху вниз, благодаря

чему площадь выпускных окон
может быть ограничена, в двух­

тактном двигателе выпускные ка­

налы должны иметь большие

размеры. Определение момента
открывания выпускных окон, как

и места их размещения, имеет
большое значение. Окна жела­

тельно размещать недалеко друг
от друга. При этом следует с

большой осторожностью отно­
ситься к увеличению размера
окон. Они расположены в самой
горячей части цилиндра, и по­
этому на их кромках могут по­
явиться деформации и даже тре­
щины. Для предупреждения этих

явлений на окнах часто пред­

усматривают перемычки. Кромки

широких окон рекомендуется ска­
шивать или скруглять, чтобы они
не создавали сопротивления пор­
шневым кольцам. Для колец сле­

дует использовать высококаче­
ственные стали. Эти меры, одна­
ко, влекут за собой некоторую по­
терю мощности.

Разработана выпускная систе­

ма, в которой фаза выпуска

зависит от частоты вращения и
геометрии верхней части выпуск­

ного окна (рис. 192). Это позво­

ляет увеличивать фазу открыва­

ния и площадь выпускного окна
при максимальных частотах вра­
щения. При этом улучшается

форма скоростной характеристики

в области средних и малых частот
вращения. Впервые в практике

мотоциклостроения подобная кон­

структивная схема была приме­

нена на двигателе «Ямаха» -

так называемая система ЯПВС

277

-----------------------------------------------------------------------------------------------------------------------------------------------------------

(Ямаха Пауэр Вэлв Систем), в

которой использовался вращаю­
щийся золотник. Однако здесь
возникали трудности, связанные с

перемещением уплотнения. Кроме
того, требовалось использование

более прочного и долговечного
регулирующего элемента, кото­
рый омывается потоком отрабо­

тавших газов.

Фирма «Хонда» предложила

свою систему управления выпус-

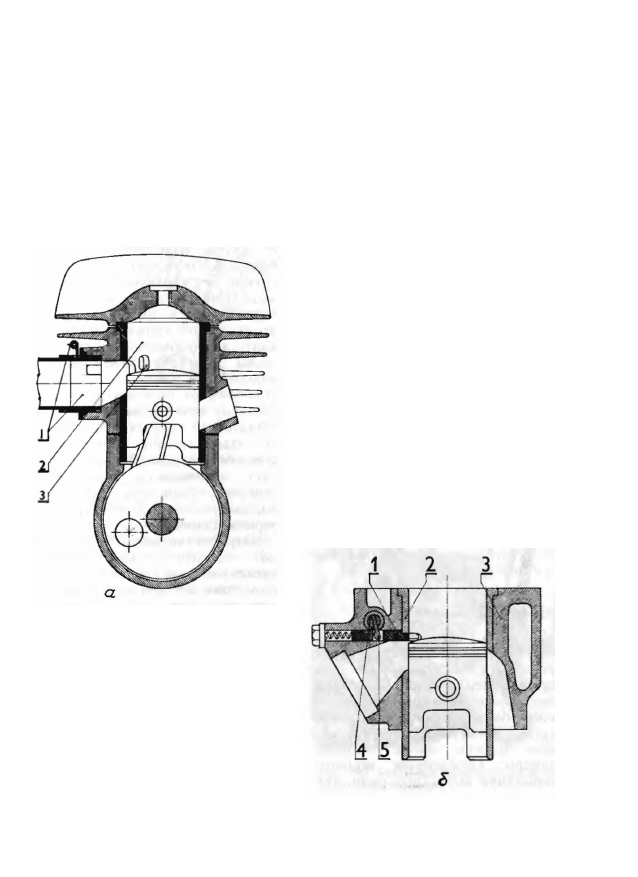

Рис. 192. Два примера регулирования
фазы выпуска изменением геометрии
выпускного окна (запатентовано пре­

дприятием «Ява»):

а

 — вращающийся полый цилиндриче­

ский золотник

 1

 открывает дополнитель­

ное выпускное окно во втулке

 2,

 верх­

няя кромка которого лежит выше верх­

ней кромки главного выпускного кана­

ла

 3; б

 — перемещающаяся заслонка

 1

опирается на втулку

 2

 в цилиндре

 3.

Перемещение осуществляется с по­
мощью вращающегося вала

 4

 и паль­

ца 5

ком - АТЭЧ (Аутоматик Торкью
Эмплификейшн Чамбер), в кото­

рой изменение объема выпускно­
го патрубка в его передней части
производится заслонкой, пере­
мещаемой центробежным регуля­
тором (рис. 193). Возможно так­
же совместное использование
обеих систем управления вы­

пуском, описанных выше.

Мощность или шум

Выпускная система двухтактно­

го двигателя содержит выпуск­
ной патрубок, расширительный
конус, резонатор, обратный конус
и насадку. Для двигателей эн­

дуро очень важным элементом
является глушитель (рис. 194).

Шумоглушение в этих двигате­

лях осуществляется с помощью

глушителя, установленного в ре­
зонаторе или специальной насад­
ке. Оба способа глушения могут

быть использованы и одновре­
менно. С точки зрения влияния
глушения на мощность двигателя,

а также его долговечность более

выгодными по сравнению с глу­
шителями, в которых использует -

278

-----------------------------------------------------------------------------------------------------------------------------------------------------------

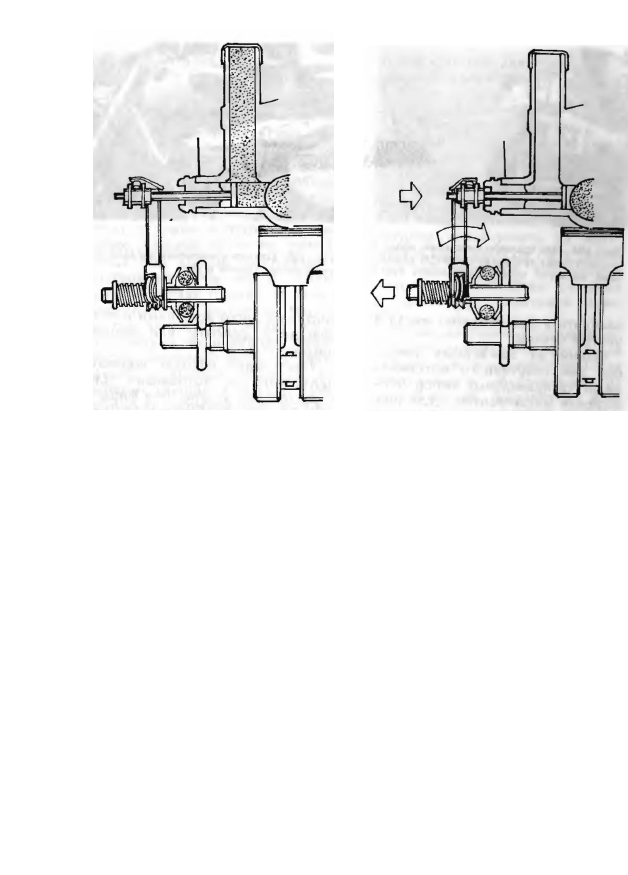

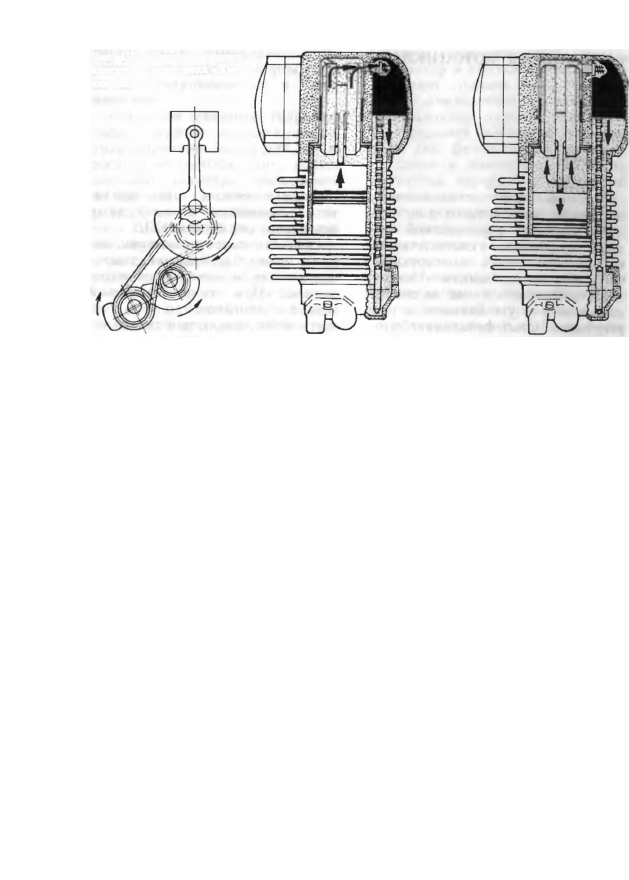

Рис. 193. Система управления впуском АТЭЧ фирмы «Хонда»

ся поглощение звука, признаны

глушители, работающие с исполь­
зованием акустического сопротив­

ления. Глушители, основанные на
поглощении звука, склонны к
быстрому засорению и механиче­
скому повреждению самих звуко­
поглощающих вставок.

В дорожных мотоциклах для

уменьшения уровня шума прибе­
гают к изоляции или усилению
стенок глушителя. При современ­
ном способе измерения в соответ­
ствии с требованиями ФИМ

этим, однако, пренебрегают (рис.

195).

Смазка маслом,

смешанным с топливом

Современные дорожные двух­

тактные мотоциклы, особенно

японские, оборудованы раздель­
ной системой смазки. В систе­
мах смазки для мотоциклов энду­
ро важна простота, надежность и

малая масса. Широко распро­

страненная система смазки мас­
лом, смешанным с топливом,
обеспечивает подвод большего ко­

личества смазки, чем необходимо,
по сравнению с отдельной систе­

мой смазки, которая в зависи­
мости от нагрузки изменяет соот­
ношение масла и бензина от 1:20

до 1:150. Но благодаря тому, что
современные масла для двухтакт­
ных двигателей дают минималь­
ный нагар, это не вызывает

трудностей.

В условиях соревнований энду­

ро выгоднее сразу же заправ­

ляться смесью бензин-масло, чем

279

-----------------------------------------------------------------------------------------------------------------------------------------------------------

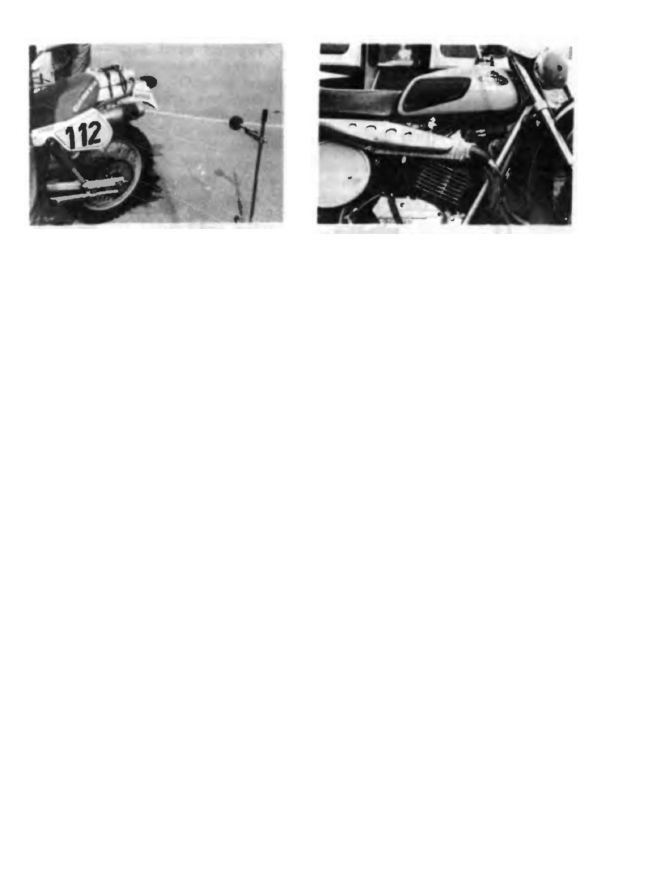

Рис 194- При способе измерения шума в

соответствии с требованиями ФИМ решаю­

щим является шум отработавших газов

Рис. 195. Пример применения насадок для

уменьшения уровня шума

заливать в бак отдельно масло и
чистый бензин.

Одним из важнейших вопро­

сов для спортивного мотоцикла
является правильный выбор соот­

ношения масло-бензин. Если пре­

жде использовалось соотношение

1:20, то сейчас оно колеблется

между 1:33 и 1:40, а в двигате­

лях с отдельной смазкой подшип­

ников коленчатого вала даже

1:50, что возможно при исполь­

зовании высококачественных сор­

тов масел.

Электронное  з а ж и г а н и е

Впервые электронное бескон­

тактное зажигание нашло приме­

нение в высокооборотных двига­

телях для шоссейно-гоночных мо­
тоциклов, позднее и для крос­
совых мотоциклов. Разработчики
спортивных мотоциклов вначале
опасались его использовать, од­

нако скоро оно зарекомендовало

себя как надежное, безопасное,
высокоэффективное и легко заме­
няемое в случае выхода устрой­

ства из строя. Электронное зажи­

вшие имеет два коммутирующих

контура и легко доступный и под­

дающийся ремонту или замене

прерыватель.

Электроника находит широкое

применение в мотоциклах для

соревнований эндуро. Ряд фирм в

мире выпускают компактные уст­
ройства, обладающие высокой на­

дежностью в сложных условиях
тряски и повышенной влажности
даже при максимальных частотах

вращения двигателя.

При выборе современных элек-

тронных устройств зажигания, от­
личающихся надежностью, важна

величина момента инерции ротора
прерывателя, определяемая его
расположением вне или внутри

статора.

Электронное устройство зажи­

гания содержит также генератор
переменного тока, дающий энер­

гию и для освещения; при этом
отпадает необходимость в акку­
муляторе.

В настоящее время требования

по обязательной установке элек­

тронного оборудования в прави­
ла соревнований эндуро не вклю­
чены.

280

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Свеча зажигания

Н а и б о л е е чувствительным эле­

ментом всего устройства зажига­
ния, особенно в двухтактных дви­
гателях, является свеча. Прежде

для двигателей спортивных мото­

циклов предпочитали использо­
вать две свечи, работающие одно­
временно. Применяли также си­

стему с двумя контурами зажи­

гания, каждый со своей свечой.

Тогда при выходе работающего

контура из строя или в сомни­

тельном случае гонщик во время
движения мог включить второй

контур зажигания. Менее пред­
почтительно было использование
второй, запасной свечи, установ­

ленной на головке цилиндра, на

которую гонщик в случае необ­
ходимости перебрасывал высоко­
вольтный провод.

Впоследствии появились новые

конструкции свечей. При исполь­
зовании высококачественных ма­

сел, допускающем более низкое

процентное содержание их в бен­

зине, стало возможным исполь­
зовать лишь одну свечу. Для дви­

гателей, используемых в мото­
циклах эндуро, лучше всего при­
менять свечи современных кон­

струкций, сохраняющие работо­
способность в широком диапазоне

температ'р, предпочтительно с

резьбой 14 мм. Выбор длины
резьбы зависит от конструкции
головки цилиндра и на эффектив­
ность свечи никакого влияния не

оказывает.

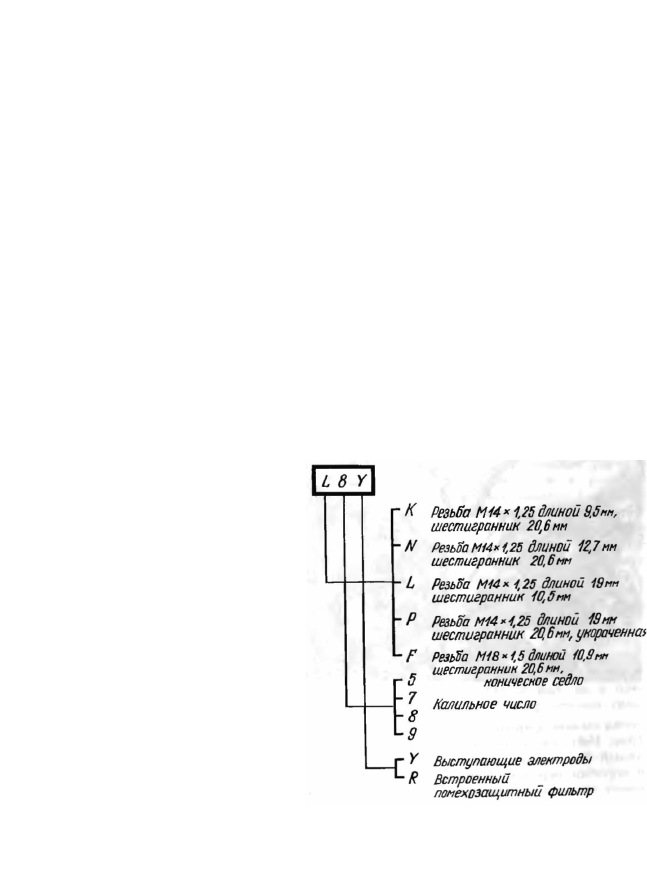

В табл. 36 приведены марки

свечей зажигания и их калильные
числа. Пример расшифровки мар­
ки свечи зажигания дан на рис.

196.

Четырехтактные двигатели

для мотоциклов эндуро

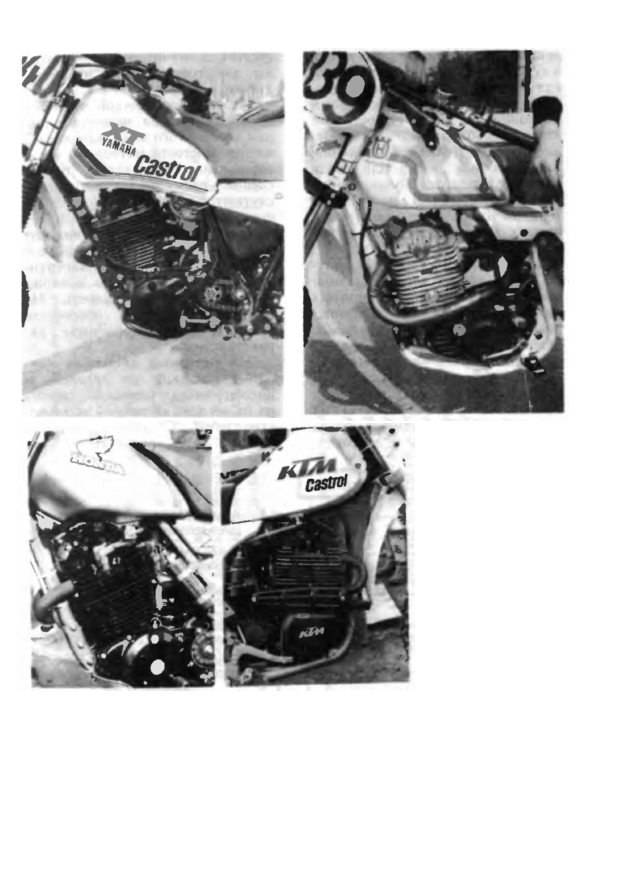

Вопрос,  п р и м е н я т ь или не при­

менять четырехтактные двигатели
в мотоциклах для соревнований

эндуро, до сих пор окончательно

не решен. И двухтактные, и четы­
рехтактные двигатели имеют свои

преимущества и недостатки. Од­

нако четырехтактные двигатели

выгодно использовать на мото­
циклах класса 500 см

3

. Эти двига­

тели обеспечивают достаточную

мощность в условиях сложных

и длительных испытаний (рис.

197).

Одним из главных условий ус­

пешного применения двигателей

любого класса является хорошая
управляемость, обусловленная их

низкой массой, достаточным кли­
ренсом и благоприятной скорост­
ной характеристикой. Эти требо­
вания предъявляются и к одно­
цилиндровым двухтактным дви­
гателям меньших классов. Реаль­
ный объем четырехтактных двига­

телей эндуро был близок к 500 см

3

но под влиянием конкуренции
и рекламы большее распростране­
ние получили двигатели с рабо­

чим объемом 550 и даже 600 см

3

Возможно, в скором будущем

в этом классе найдут применение
и двухцилиндровые двигатели.

Выбор способа газораспределе­

ния в двигателях для соревнова­
ний также не однозначен. Здесь

успешно применяется газораспре­
деление как с верхним, так и с
нижним расположением распре­

делительного вала. Наиболее эф­
фективным, особенно при макси­

мальных частотах вращения, счи­

тается использование двух рас­
пределительных валов, установ-

2 8 1

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Т а б л и ц а  3 6

Свечи  з а ж и г а н и я различных фирм, используемые для двигателей мотоциклов эндуро

Калильное

число

Марка свечи

«Магнети

Марелли»

НДжК

«Варга»

Калильное

число

ПАЛ

«Аутолнт»

«Беру»

«Бош»

«Чампнон»

«Лодж»

«Магнети

Марелли»

НДжК

«Варга»

С короткой резьбой (12,7 мм)

175

200

225

240

260

280

N 7 Y

N 8 Y

N 8 Y

N 9 Y

N 9 Y

А Е 4Х

А Е 22

А Е  2 Х

А Е  2 Х

А Е  9 0 1

А Е 901

175/14

200/14А

2 2 5 / 1 4

240/14

260/14

2 8 0 / 1 4

W 1 7 5 T 1

W 2 0 0  Т 3 5

W 2 2 5  Т 1

W 2 4 0 Т4

W 2 6 0  Т 1

W 2 8 0  M l

L86,  L 8 8

L S 7 Y

L85

L 5,  L 8 1

TAJ,  L 7 8

H N

2 H N

2 H N

3 H N

C W 62V

C W 7N

C W 7N

C W  8 N

C W 9 N

В 6  H S

В 7  H S

В  8 H S

В  9 H S

B 1 0 H S

В 175

W200Y

В 225

С длинной резьбой (19 мм)

175

200

215

225

230

240

2 6 0

280

300

L 7 Y

L 8 Y

L 8 Y

L 8 Y

L 8 Y

L 9 Y

L 9 Y

A G 3

A G  2 2

A G 2

A G 2

A G  9 0 1

1 7 5 / 1 4 / 3

2 0 0 / 1 4 / 3

215/14/3A

2 2 5 / 1 4 / 3

230/14/3A

2 4 0 / 1 4 / 3

2 6 0 / 1 4 / 3

280/14/35

W 1 7 5 T 2

W 2 0 0 Т30

W 2 1 5 T30

W 2 2 5  T 2

W 2 3 0 Т30

W 2 4 0  T 2

W 2 6 0 Т2

W 2 8 0 Т30

W 3 0 0 Т30

N5

N 9 Y

N 7 Y ,  N 8

N 4

N 6 Y

N 6 3 R

N 3

N L N Y

2 H L N

2HLN

3 H L N

C W  6 L P

C W 6 7 L P

C W  7 8 L P

C W 7PL

C W  8 L P

C W 8 9 L P

C W  9 L P

B 6 E S

B 7  E S

B 7 E S

B 8 E S

B 8 E S

С 175

С 2 0 0 У

С 2 1 5 У

С  2 2 5

С 2 3 0 Y

С 240

С 260

-----------------------------------------------------------------------------------------------------------------------------------------------------------

ленных на головке цилиндра.

Улучшения газораспределения ино­
гда достигают применением каме­
ры сгорания со значительным
наклоном клапанов. Недостатком
этого способа является утяжеле­
ние головки цилиндра и удлине­
ние цепи или ремня для связи
распределительных валов. Кроме

того, вертикальный распредели­
тельный вал с двумя парами ко­

нусных колес чрезмерно услож­
няет конструкцию.

Более прост в двигателях энду­

ро выбор других элементов: под­
шипников, поршней, поршневых
колец, цилиндров, систем охлаж­

дения, коромысел, их ударников,

клапанов, а также способа их

установки. Здесь следует исполь­
зовать опыт, накопленный при
эксплуатации мощных дорожных
мотоциклов и даже спортивных
автомобилей. Эти элементы отли­
чаются надежностью и долговеч­

ностью, а значит, вполне пригод­
ны для соревнований в шести­

дневке.

Чрезвычайно важной является

проблема выбора момента инер­
ции коленчатого вала, влияющегс
на приемистость мотоцикла и егс

торможение двигателем. В по­
следнее время более выгодными
считаются сравнительно неболь­

шие легкие коленчатые валы,
которые значительно снижают

массу и уменьшают размеры со­

временных двигателей, настраи­
ваемых на минимально возмож­
ную наивысшую мощность. Не
при этом следует обеспечить

благоприятную скоростную ха­
рактеристику.

Для разгрузки двигателя мас­

ляный бак, как это делалось и

прежде, иногда размещают отдель­
но от него во внутреннем простран­

стве рамы. С другой стороны,
интерес здесь представляет си-

Рис. 196. Пример расшиф­
ровки марки свечи ПАЛ

283

-----------------------------------------------------------------------------------------------------------------------------------------------------------

стема смазки фирмы «Хускварна»

(рис. 198), где используется мас­

ляный бак, общий для двигателя

и коробки передач. Двигатель не
имеет топливного насоса, смазка

его осуществляется разбрызгива­
нием. В момент понижения дав­

ления в картере нижняя грань

поршня открывает канал, соеди­
няющий объем картера с по-

284

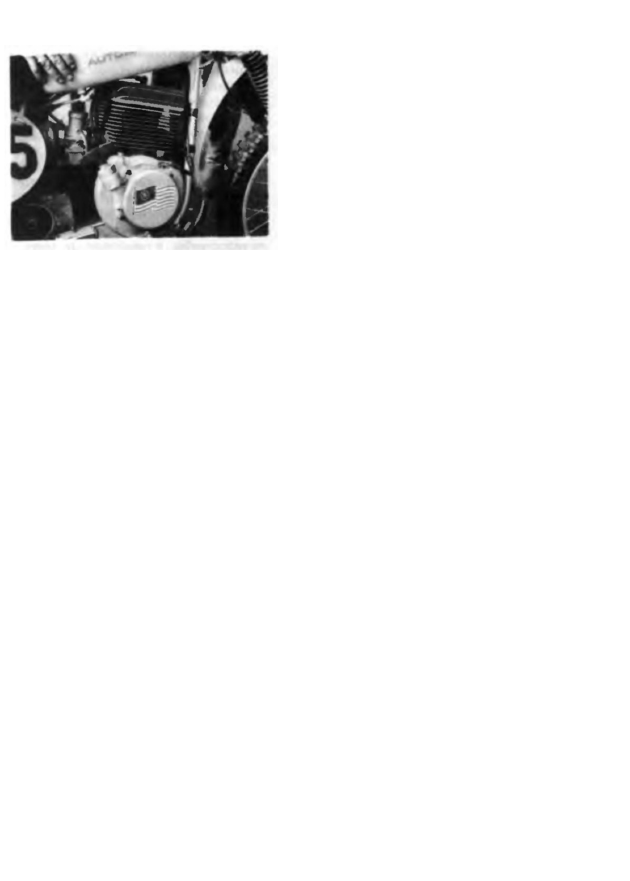

Рис. 197. Четырехтактные

двигатели

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Рис. 199. Система балансировки с

двумя валами

лостью, в которой расположен

цепной привод распределительно­
го вала. При этом масло посту­
пает к смазываемым частям дви­
гателя. Из нижней части объема
картера оно выдавливается в эту

полость при повышении давления
в картере. Обратный его выброс
в картер предотвращен клапаном,
настроенным на определенное да­
вление. Весь распределительный
механизм с головкой цилиндра

смазывается маслом, разбрызги­

ваемым цепью (или ремнем).

Значительные трудности в че­

тырехтактном одноцилиндровом
двигателе класса более 500 см

3

 по

сравнению с двухтактными возни­
кают в связи с вибрациями, осо­
бенно при использовании легкого
коленчатого вала.

Балансировки и способ крепле­

ния двигателя не решают проб­

лемы, к тому же вообще упругое

крепление двигателя к раме в

спортивных мотоциклах с цепным
приводом является неблагоприят­
ным. Остается или смириться
с некоторым увеличением вибра­
ций, или использовать дополни­

тельные балансирующие устрой­
ства.

Компромиссным для двигателей

эндуро решением является ис­
пользование двух или чаще од­
ного балансирующего вала, вра­
щающегося с такой же частотой,

что и коленчатый вал, но в про­
тивоположном направлении (рис.

199).

Рис. 198. Система смазки

двигателя мотоцикла «Хус-

кварна»

-----------------------------------------------------------------------------------------------------------------------------------------------------------

ТРАНСМИССИЯ МОТОЦИКЛА

Максимальное использование

мощности современного двигате­

ля в условиях соревнований эн­
дуро предъявляет соответствую­

щие требования к конструкции

трансмиссии мотоцикла. Основ­

ным требованием к ней является

надежность и устойчивость к пе­
регрузкам. Опыт показывает, что

большинство поломок относится
именно к трансмиссии. При этом
чаще всего выходят из строя
сцепление и задняя цепь, что
и для опытного гонщика обычно
равноценно сходу с соревнований.

Идеал и действительность

Идеалом, или лучше сказать,

воплощением самых смелых же­

ланий гонщика, можно считать
такую трансмиссию, при которой
возможна длительная работа дви­
гателя с оптимальной частотой
вращения и автоматическим плав­

ным переключением передач в со­

ответствии с изменением нагрузки

на мотоцикл.

При такой системе намного лег­

че стало бы управление мотоцик­

лом, в особенности на пересечен­

ной местности, исчезла бы не­
приятная смена нагрузок при
преодолении препятствий и лучше

использовалась мощность двига­
теля при максимальной безопас­
ности его эксплуатации без риска
повышения частоты его вращения

до максимальной. За такую кон­

струкцию гонщик готов запла­

тить повышением массы и даже

некоторым снижением КПД.

Отвечать этим требованиям, ви­

димо, смогут в будущем гидро­
статическая и электрическая пе­

редачи. При гидростатической
передаче двигатель должен вра­
щать насос, подающий гидравли­

ческую жидкость под давлением
к турбине в заднем колесе или же
к какому-либо другому его при­
воду.

Фантазия изобретателей идет

еще дальше: две турбины могли
бы приводить оба колеса мото­
цикла с заданным распределе­
нием мощности между ними. Ос­
новным препятствием для осуще­

ствления подобных идей является

низкий КПД гидростатических

приводов, который составляет при­
мерно 0,5.

Электрические приводы нашли

применение на железнодорожных
локомотивах. При этом двигатель
внутреннего сгорания вращает
генератор постоянного тока, на­
пряжение от которого поступает
на тяговый электродвигатель. Боль­
шая масса такой трансмиссии ис­

ключает ее использование на мо­
тоциклах.

Наиболее полно отвечают тре­

бованиям, предъявляемым к мо­
тоциклам эндуро, коробки пере­

дач с автоматическими муфтами,

позволяющими плавно изменять

286

-----------------------------------------------------------------------------------------------------------------------------------------------------------

передаточное отношение. Чаще

всего используются муфты двух

типов — гидравлические и меха­

нические.

Основным элементом гидравли­

ческой муфты является гидро­
трансформатор, состоящий из на­
сосного кольцеобразного колеса
большого диаметра, приводимого
во вращение двигателем, а также
реакторного и турбинного колес.

Этот гидротрансформатор выпол­

няет функции автоматической му­

фты, сглаживающей рывки на ее
входе и обеспечивающей переда­

точное отношение в пределах от

1 : 1 до 1  : 2 . В комбинации с авто­

матической двух- или трехступен­

чатой коробкой передач здесь
можно получить плавное пере­
ключение скоростей без участия
мотоциклиста. На разработку та­
ких гидравлических систем уже

затрачены огромные средства.

В США и других странах еще

в 50-х годах ими начали осна­
щать легковые автомобили с

большим рабочим объемом дви­
гателя, а также грузовые и спе­
циальные автомобили. Недостат­
ком гидравлических систем по

сравнению с механическими явля­
ется сложность всей трансмиссии
и, соответственно, более высокая
стоимость. Для небольших мало­
мощных двигателей они непри­

емлемы из-за больших размеров

и массы.

Знание основных законов ме­

ханики позволяет легко опреде­
лить, что передаваемый вращаю­

щий момент возрастает пропор­
ционально третьей степени диа­
метра фрикционной или пятой

степени гидравлической муфты.

Для автомобилей малого клас­

са и двухколесных транспортных

средств гидравлический транс­
форматор в автоматических тран­
смиссиях должен быть заменен

менее совершенной центробежной

фрикционной муфтой, связанной
с передачей клиновым ремнем,

так как фрикционные передачи

с плавным изменением КПД не
способны передавать требуемые
вращающие моменты.

В мотоциклетной практике та­

кая система хорошо зарекомен­

довала себя в мопедах и мото­

роллерах, где часто используются

одноступенчатые передачи.  Д л я
более мощных мотоциклов эндуро

нерационально использовать цен­

тробежную муфту из-за ее боль­

шой массы, малого ресурса и

сложности ремонта в условиях
соревнований.

Однако и передача клиновым

ремнем здесь себя не оправды­
вает: хотя она и дает плавное
изменение передаточного отноше­
ния, но диапазон передаточных

чисел с ее помощью слишком
мал. К тому же установка клино-
ременной передачи не всегда
проста. Еще одним недостатком
клиноременной передачи является
низкая передаваемая мощность
при значительных размерах шки­
вов и малая долговечность.

Ниже мы еще вернемся к во­

просу применения фрикционных
муфт зубчатых колес и столь не­

любимой спортсменами цепи.

Классическая схема

трансмиссии

За семидесятилетнюю историю

развития мотоциклов для между­
народных шестидневных соревно­
ваний эндуро практически не ме­
нялась конструкция применяемой
на них трансмиссии. Как и преж-

289

-----------------------------------------------------------------------------------------------------------------------------------------------------------

де, классическая трансмиссия

состоит из первичной передачи,
фрикционной муфты, многоскорост­
ной механической коробки пере­

дач и вторичной передачи.

Некоторые отклонения от этой

схемы, появлявшиеся в прошед­

шие десятилетия и не оправдав­
шие себя, лишь подтверждают ее

жизнеспособность. Одним из та­
ких отклонений был сначала пря­
мой, а позднее карданный вал

для привода заднего колеса. Но

он был чересчур жестким и не
позволял легко изменять пере­

даточное отношение всей пере­
дачи. Не решили проблему и бес­
ступенчатые ременные передачи,
применявшиеся на американских

мотоциклах «Рокон». Они отли­

чались значительными размера­
ми, низким КПД и были мало­
надежны (рис. 200).

Применялась также и впослед­

ствии забытая автоматическая
коробка передач. Она не получи­

ла распространения из-за слож­

ности конструкции и неудобств,

создаваемых гонщику.

Упругая первичная
цепная передача

Как и соединение коленчатого

вала со ступенчатой коробкой
передач, первичная передача с по­
мощью цепи представляет собой
современный элемент конструкции

мотоциклов для соревнований эн­

дуро.

Преимуществом этой передачи

по сравнению с зубчатой явля­
ется ее большая упругость: она
не требует специального аморти­
затора, необходимого при пере­
даче вращающего момента зуб­
чатыми колесами. Другим пре­

имуществом цепной передачи, ко­

торое при современном уровне
техники не столь существенно,

можно считать более низкие тре­
бования к точности изготовления.
Малошумная цепная передача
способна обеспечить передачу
мощности при значительном рас­
стоянии между валами.

В современных мотоциклах пер­

вичная цепная передача устанав­

ливается в масляной ванне.

Недостатками первичной цеп­

ной передачи являются невоз­
можность получения высокой час­

тоты вращения, малый срок служ­
бы и невысокий КПД. Нередко
считают, что цепная передача

малонадежна, но это несправед­

ливо и объясняется ее неправиль­

ной эксплуатацией при высоких

частотах вращения.

Нагрузки, которые испытывает

цепная передача, складываются
из нагрузок, обусловленных вра­
щающим моментом, и нагрузок,
вызванных центробежными сила­
ми, пропорциональными второй

степени частоты вращения. Если
разогнать двигатель до макси-

288

Рис. 200. Оригинальный, однако не сов­

сем удобный способ пуска с помощью
рукоятки и троса был применен в спортив­
ном мотоцикле «Рокон»

-----------------------------------------------------------------------------------------------------------------------------------------------------------

мальной частоты вращения, на­

пример с 8 000 до 10 000 мин

-1

получив наибольший крутящий
момент, то доля значительно вы­
росших нагрузок, вызванных цен­

тробежными силами, составит
более 56%, и первоначально без­
опасная цепная передача стано­
вится ненадежной. Исходя из
этих соображений, первичные цеп­
ные передачи не следует устанав­

ливать на мотоциклах низких

классов с высокобортными дви­
гателями, предназначенных для

соревнований эндуро.

Для первичных цепных передач

в мотоциклах средних и высших
классов используются простые
или реже двойные роликовые це­
пи. Специальные бесшумные цеп­

ные передачи

 HY=VO,

 часто

применяемые на дорожных мото­
циклах высшего класса, в услови­

ях соревнований эндуро мало­
пригодны из-за высоких частот
вращения. Иногда составной час­

тью конструкции первичного при­
вода является упругий натяжной
замок цепи, но для спортивных

мотоциклов он используется в ис­
ключительных случаях, так как

даже частично растянутая цепь
должна быть заменена.

Шум зубчатых колес

Первичная передача зубчатым

редуктором, используемая в шос-

сейно-гоночных мотоциклах и для
максимальных частот вращения,
кроме отсутствия упругости имеет
и другие недостатки, в частности
сильный шум при работе. Из раз­

личных способов уменьшения шу­

ма зубчатых колес наиболее
надежным считается жесткая ус­

тановка обоих колес, тщательная

шлифовка боковых поверхностей
зубьев, увеличение числа зубьев
и использование косозубого за­
цепления.

Для спортивных мотоциклов

осуществима только жесткая по­
садка валов.

Точная шлифовка удорожает

изготовление зубчатых колес и

зачастую снижает поверхностную
твердость зубьев, а вместе с этим
и срок службы колес. Увеличение
числа зубьев означает уменьше­
ние уверенности в качестве зубь­
ев, что еще больше повышает тре­
бования к уменьшению величины

угла зацепления.

Изменение методики измерения

шума, рекомендованной ФИМ,
повлияло на конструкцию первич­
ного привода мотоциклов для

соревнований эндуро. Модуль
зубьев подбирают прежде всего

с учетом условий их прочности
и только потом по уровню созда­
ваемого ими шума. Это относится
и к углу зацепления.

Точность обработки поверхнос­

ти зубьев требует особого вни­

мания. До некоторой степени

это касается угла наклона линии
зуба: в современных мотоциклах
используются обычные зубчатые
колеса с прямыми или косыми

зубьями. При косозубом зацеп­
лении создаются нежелательные
боковые нагрузки на коленчатый
вал и ведомый вал коробки пе­
редач.

При использовании косозубых

колес угол наклона линии зуба

нельзя назначать произвольно.
Для мотоциклов эндуро его ста­
раются выбрать меньшим, чтобы
коэффициент перекрытия с учетом
ширины колес был равен 2 или 3.
Параметры зацепления рассчиты-

289

-----------------------------------------------------------------------------------------------------------------------------------------------------------

вают в соответствии с данными,

приведенными в специальных спра­
вочниках по расчету зубчатых ко­

лес. В зубчатых колесах с косыми
зубьями длина линии зацепления
увеличивается пропорционально

ширине колеса и тангенсу угла
наклона зуба. Из опыта исполь­

зования бесшумных передач в до­
рожных мотоциклах известно, что
первичный привод зубчатыми ко­

лесами более шумен, если во

время вращения колес число вхо­

дящих в зацепление зубьев из­
меняется.

Материалом для зубчатых ко­

лес обычно служит термообрабо-
танная цементированная сталь.
Однако большие колеса, устанав­
ливаемые в коробке передач, пос­

ле закалки иногда испытывают
деформации. Особенно ненадеж­

ны в этом отношении колеса,

образующие одновременно бара­

бан сцепления, работающий в

масляной ванне. В этом случае
цементированную сталь заменяют
высоколегированной, закаленной
на воздухе. Эта сталь имеет зна­
чительно меньшую поверхностную

твердость, однако ее тепловая
деформация меньше.

Для длительной и бесшумной

работы первичной передачи, как
зубчатой, так и цепной, необхо­

дима ее защита от грязи и обес­

печение постоянной смазки. Что­
бы добиться повышения  К П Д
и долговечности, рационально
подавать смазочный материал
непосредственно на зацепляющи­

еся зубья, однако на практике

для мотоциклов эндуро чаще при­

меняется смазка разбрызгива­
нием. Уровень масла следует вы­
бирать возможно более низким,

так как высокий уровень озна­

чает повышение сопротивления

колесу и, следовательно, его по­
вышенный нагрев.

Передаточное отношение пер­

вичной передачи, определяемое

отношением числа зубьев зуб­
чатого колеса со стороны сцеп­
ления к числу зубьев колеса на
коленчатом валу и выбираемое
в зависимости от скоростной
характеристики двигателя, пара­
метров коробки передач и вто­
ричного привода, для мотоцик­

лов эндуро колеблется от 2,8 : 1

(у мотоциклов класса 80 см

а

до 2,1 : 1 (у мотоциклов с четы­

рехтактным двигателем класса

более 500 см

3

).

Изменение этого отношения

позволяет, о чем часто забыва­
ют, изменять требуемые размеры

сцепления и коробки передач.

При уменьшении передаточного

отношения первичного привода
и выборе соответствующей кон­
струкции вторичного привода
можно облегчить коробку пере­

дач. Но при этом затрудняется

переключение передачи и увели­
чивается частота вращения пере­

даточных колес.

Сцепление

В мотоциклах для соревнова­

ний эндуро использ\ют сцепление
как «сухого», так и «мокрого»

типа (рис. 201). Раньше для

спортивных мотоциклов чаще ис­
пользовали «мокрое», то есть
работающее в масле, сцепление.

Для этого было несколько при­
чин.

Прежде всего сцепление «су­

хого» типа необходимо надежно

защищать от любой грязи. Во-
вторых, все элементы сцепления

290

-----------------------------------------------------------------------------------------------------------------------------------------------------------

«мокрого» типа защищены мас­
лом от коррозии. В-третьих, здесь
отсутствует необходимость уплот­

нения муфты и отделения ее от
первичной передачи. При этом
главная передача может быть
выполнена более компактной. Чет­

вертое преимущество «мокрого»
способа сцепления гонщики объ­
ясняют следующим образом: так
как его диски работают, посто­
янно находясь в масляной среде,
нет опасности внезапного сни­

жения коэффициента трения и
вследствие этого проскальзыва­
ния дисков, которое обычно воз­
никает при попадании масла в

сцепление «сухого» типа.

Однако сейчас все больше пре­

обладает другое мнение. «Сухое»
сцепление, отличающееся значи­

тельно большим коэффициентом
трения, обеспечит требуемый вра­

щающий момент при меньших
габаритах и меньшей силе сжа­

тия дисков. Это облегчает управ­
ление сцеплением. К тому же «су­
хое» сцепление легче выключа­

ется, так как диски здесь не по­
крыты маслом. Уплотнение сцеп­

ления обеспечивается за счет его
тщательного изготовления. «Су­

хое» сцепление лучше отвечает
жестким требованиям шестиднев­
ных соревнований эндуро благо­

даря легкости замены дисков, а
при необходимости и пружин

(рис. 202). И, наконец, к преиму­

ществам «сухого» сцепления сле­

дует отнести также возможность
его исполнения отдельно от дви­
гателя и коробки передач. Бла­
годаря этому частички, образую­
щиеся в результате износа фрик­
ционных накладок дисков сцеп­

ления, не попадают в коробку

передач или же в масло, цирку­

лирующее в двигателе, если ис­
пользуется общая система смаз­
ки, как в четырехтактных дви­
гателях.

Сцепление должно быть рас­

считано на передачу вращающего
момента, превышающего макси­
мальный вращающий момент дви­
гателя по коэффициенту запаса

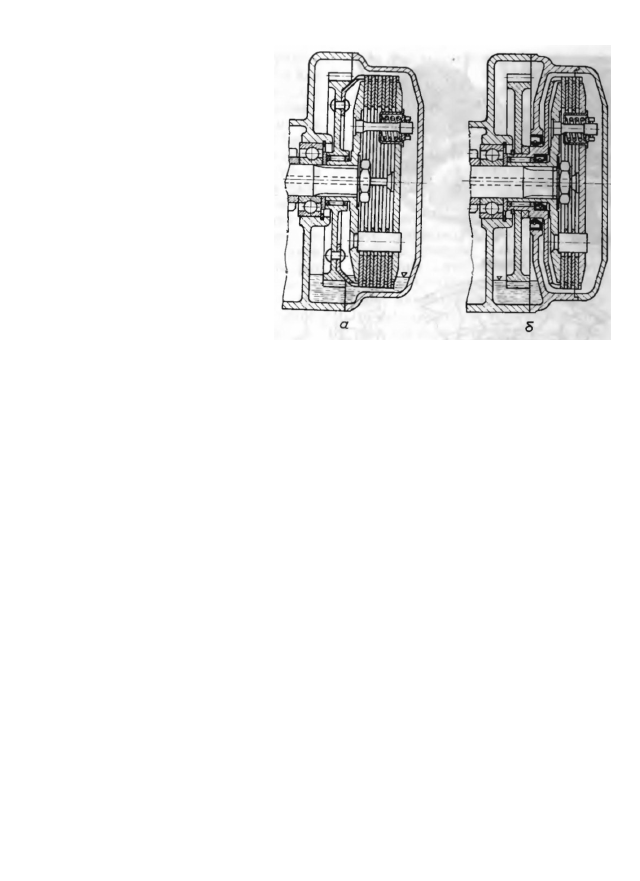

Рис. 201. Сцепление «мокро­
го» (а) и «сухого» (б) типов

-----------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     16      17      18      19     ..
