Защитные решётки дизелей 2Д100, 10Д100 (устройство)

Глава 1 Особенности конструкции дизелей 2Д100 и 10Д100

Защитные решётки дизелей 2Д100, 10Д100 (устройство)

Чтобы предотвратить попадание посторонних предметов (обломков поршневых колец и др.) в газовые полости турбокомпрессоров, на всех дизелях 10Д100 у основания компенсаторов выхлопной системы устанавливаются защитные решетки.

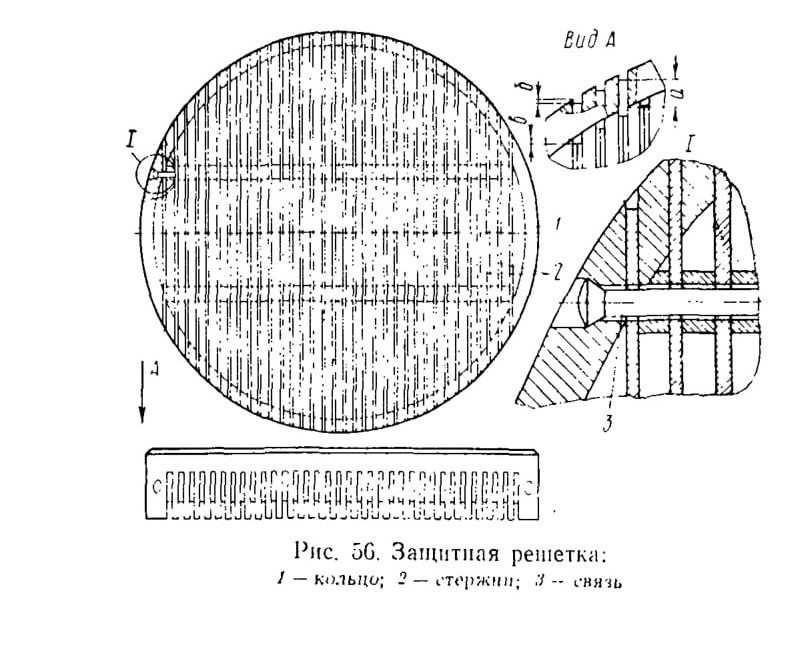

Решетка выполнена в виде кольца 1 с прорезями (рис. 56), в которые вставлены стержни 2 обтекаемой (аэродинамической) формы. Зазоры между стержнями обеспечиваются при помощи
