Сигнализатор ротационный 2501

236

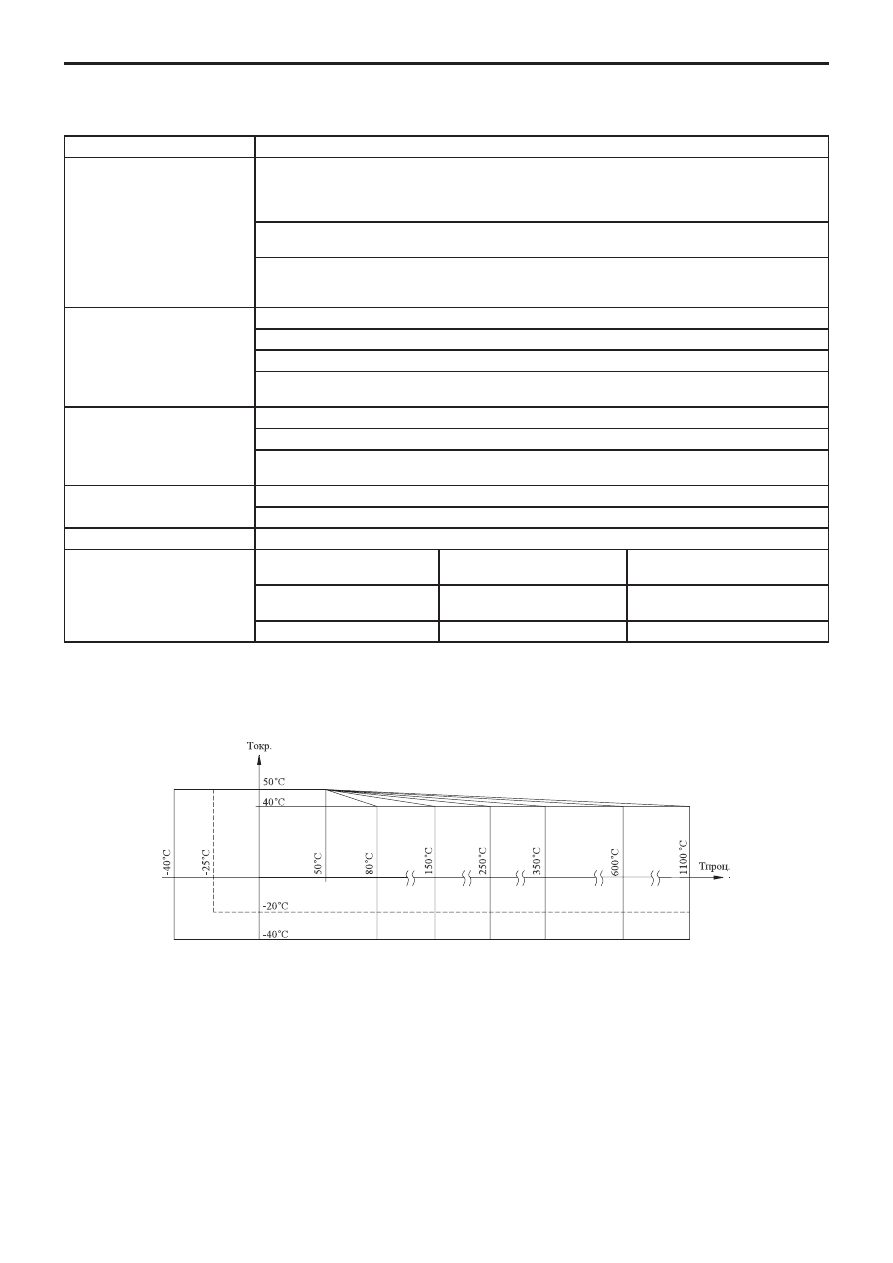

Электрические параметры

Таблица 4

Клеммы для подключения

Максимум 4 мм

2

 (AWG 12)

Питание

Электродвигатель переменного тока:
Опционально 24, 48, 115 или 230 В перем. тока ±10 % (50/60 Гц), максимум 4 В·А
Внешний предохранитель: максимум 10 A, быстрого или медленного срабатывания, с высокой
отключающей способностью (HBC), на 250 В

Электродвигатель постоянного тока:
24 В пост. тока ±15 %, максимум 2,5 Вт  Внешний предохранитель не требуется

Универсальный электродвигатель:
24 В пост. тока ±15 %, максимум 4 Вт
22–230 В перем. тока (50/60 Гц) ±10 %, максимум 10 В·А

Выход сигнализации
(двигатель переменного  или
постоянного тока)

Микропереключатель с контактом типа SPDT (однополюсный на два направления)

Максимум 250 В перем. тока, 5 A, неиндуктивный

Максимум 30 В пост. тока, 4 A, неиндуктивный

Внешний предохранитель: максимум 10 A, быстрого или медленного срабатывания, с высокой
отключающей способность (HBC), на 250 В

Выход рабочей и аварийной
сигнализации
(универсальный двигатель)

Релейный контакт типа DPDT (двухполюсный на два направления)

Максимум 250 В перем. тока, 5 A, неиндуктивный  Максимум 30 В пост. тока, 4 A, неиндуктивный

Внешний предохранитель: максимум 10 A, быстрого или медленного срабатывания, с высокой
отключающей способность (HBC), на 250 В

Изоляция

Между питанием и сигнальными линиями: 2225 В (cреднеквадратич.)

Между выходами сигнализации (DPDT): 2225 В (cреднеквадратич.)

Индикация состояния

Встроенным светодиодом (кроме исполнений с питанием переменным током)

Задержка выходного сигнала

Состояние выхода

Двигатель с переменным/
постоянным током

Универсальный двигатель

Лопасть не вращается
(перекрыто)

1,3 сек

1,5 с ±0–20 с (регулируется)

Лопасть вращается (открыто)

0,2 сек

0,2 с ± 0–60 с (регулируется)

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Температура

*при условии подогрева корпуса – код HH1

Рис.3.

Пределы давлений технологической  среды

Рабочее давление среды - код  A:

от -0,9 до +0,8 бар

Рабочее давление среды - код В:

от -0,9 до +5 бар

Рабочее давление среды - код С:

от -0,9 до +10 бар

Температурное исполнение - коды 5 или 6:

от -0,1 до +1 бар

ПТФЭ  уплотнение используется для рабочих давлений, превышающих 0,8 бар.

Сигнализатор ротационный 2501

237

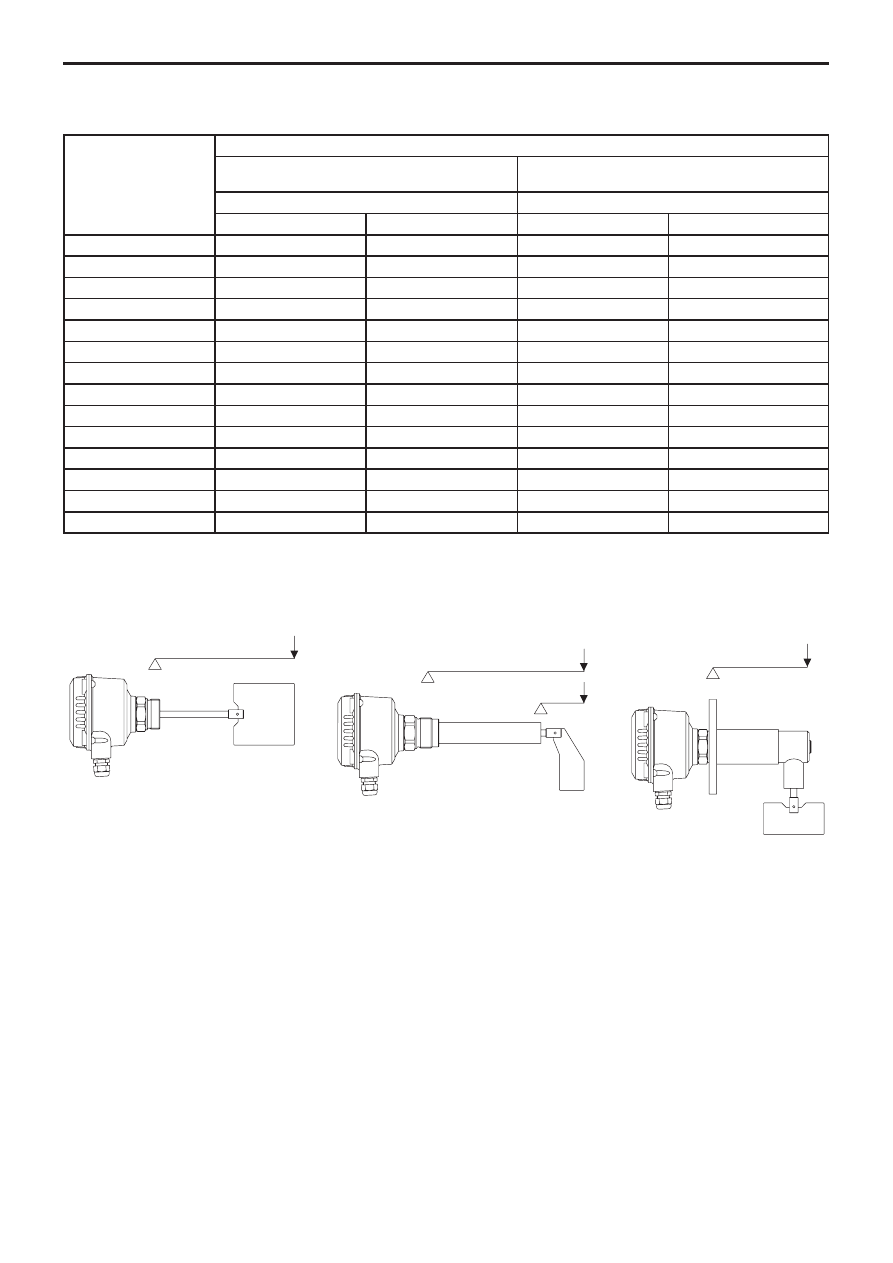

Минимальные требования по плотности и параметры чувствительности

Таблица 5

Код типа лопасти

Минимальная плотность в г/л = кг/м

3 1)

Сыпучий материал полностью покрывает

лопасти

Сыпучий материал покрывает лопасть  до

уровня 100 мм

Регулировка пружины

Регулировка пружины

Тонкая

По умолчанию

Тонкая

По умолчанию

D

200

300

100

150

C

200

300

100

150

B

300

500

150

200

A

350

560

200

250

L

300

500

150

250

M

80

120

40

60

N

30

50

15

25

P

100

150

50

75

Q

30

50

15

25

R

20

30

15

15

V, b=37

70

100

35

50

V, b=28

100

150

50

75

U, b=37

200

300

100

150

U, b=28

300

500

150

250

1)

 Для исполнений с опцией Подогрев корпуса, вышеприведенные данные необходимо умножить на 1,5.

Максимальная боковая механическая нагрузка при 40 °C

Примечание:  При  больших  механических  нагрузках  установить  защитный  экрана  (

∧

-образной  формы),  или  выбрать  тип

сигнализатора с защитной трубкой.

Рис. 4.

Максимальное растягивающее усилие

Сигнализатор 2501L с маятниковым валом:
400 Н (только при использовании для определения заполнения  бункера)

Сигнализатор 2501R/J :
4 кН (со с базовым тросом)
28 кН (с усиленным тросом)

Вибрация



1,5 (м/с

2

)

2

/Гц согласно EN 60068-2-64

Относительная влажность



0–100 %, подходит для эксплуатации в открытых условиях

2501L

50 Нм

Нержавеющая сталь: 500Нм

Алюминий: 180 Нм

50 Нм

2501J

Нержавеющая сталь: 500Нм

Алюминий: 180 Нм

2501K

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный  срок  эксплуатации  –  12  месяцев

со  дня  ввода  в  эксплуатацию,  но  не  более  18  месяцев  с
даты  изготовления.  По  вопросам  расширенной  гарантии
проконсультируйтесь с заводом-изготовителем.

КОМПЛЕКТ ПОСТАВКИ

- Сигнализатор - 1 шт.
- Руководство по эксплуатации - 1 экз.
- Сертификат функциональных испытаний (при заказе) - 1 экз.
- Паспорт на прибор - 1 экз.

Сигнализатор ротационный 2501

238

ГАБАРИТНЫЕ ЧЕРТЕЖИ

l

l

$

%

&

'

*

(

)

%

(

l

A. Температурный компенсатор см. Таблица 6
B. Резьбовое или фланцевое технологическое присоединение
C. Кабельный ввод
D. Алюминиевый корпус
E. Длинна погружной части. см. Таблица 7
F. Лопасть, определяемая заказом
G. Технологическое присоединение Tri Clamp

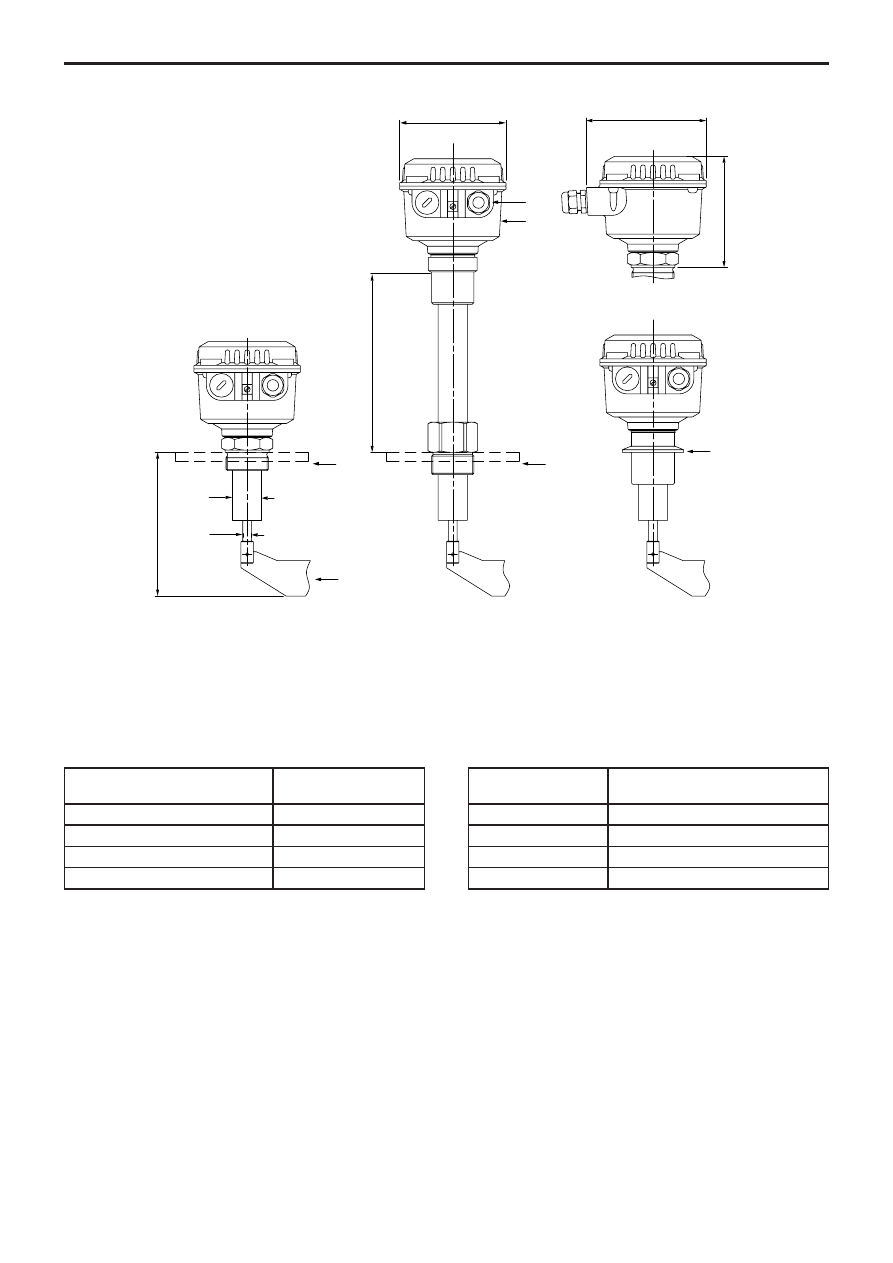

Рис. 5. Сигнализатор 2501 (базовая длина, тип L)

Таблица 6

Температурное исполнение

Размер А, мм

150 °C

200

250 °C

200

350 °C

300

600 °C

400

1100 °C

700

Таблица 7

Размер Е, мм

Применяемые типы лопастей

70

Только вариант P

100

Варианты A, B, C, D, L, M и N

150

Все

200

Все

250

Все

300

Все

Сигнализатор ротационный 2501

239

l

$

&

'

l

%

l

)

(

*

l

l

A. Температурный компенсатор см. Таблица 4
B. Резьбовое или фланцевое технологическое присоединение
C. Кабельный ввод
D. Алюминиевый корпус
E. Без уплотнения и подшипника на конце трубки
F. Лопасть, определяемая заказом
G. 2 дюймовое технологическое соединение Tri Clamp (максимум 250 °C)

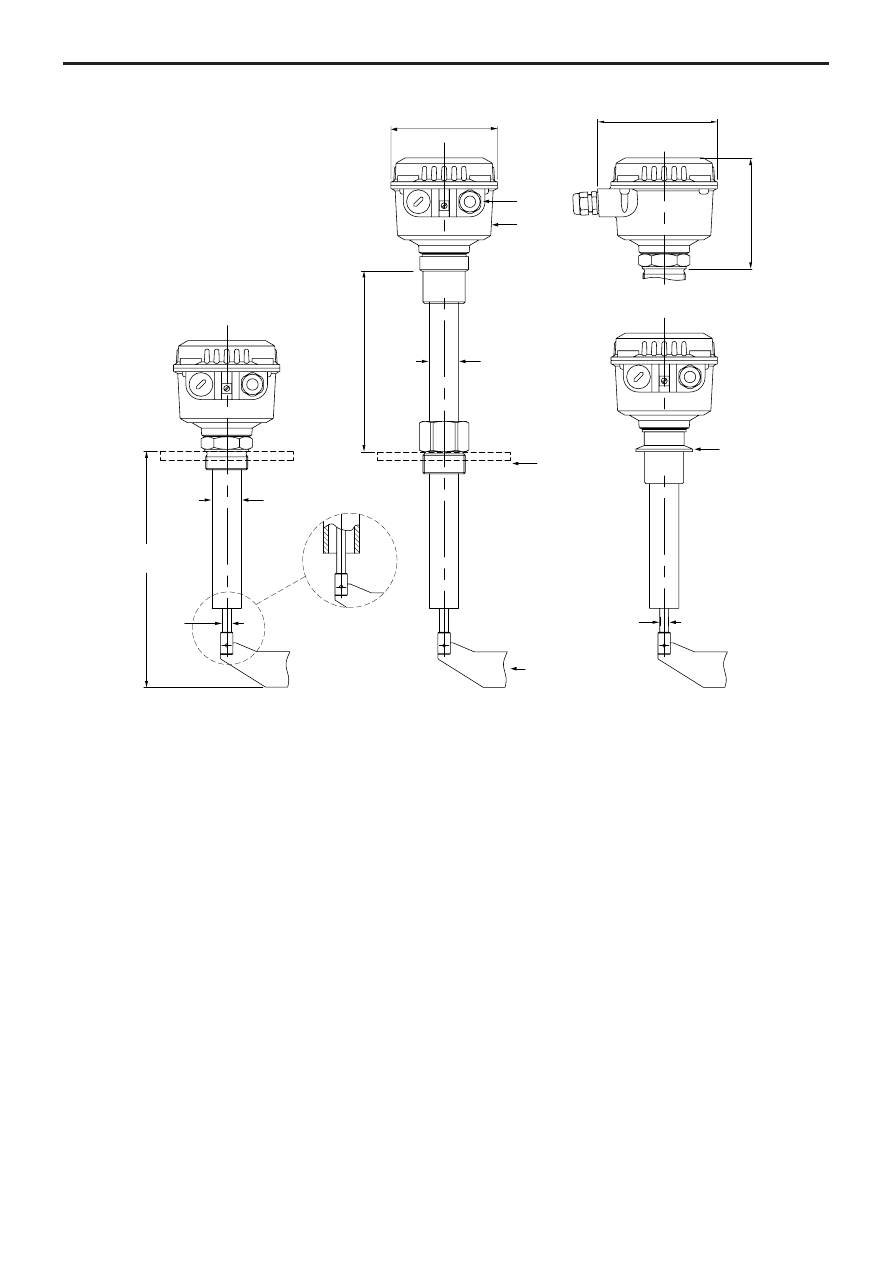

Рис. 6. Сигнализатор 2501 (удлиненная погружная часть, тип M)

Сигнализатор ротационный 2501

240

(

l

l

)

l

l

l

l

$

%

l

ҮҵӉ¡$

ҮҵӉ¡$

l

&

'

*

(

*

A. Базовый тип сигнализатора с тросовым удлинителем лопасти (максимальная нагрузка 4 кН)
B. Усиленный тип сигнализатора с тросовым удлинителем лопасти (максимальная нагрузка 28 кН)
C. Температурный компенсатор для температурных исполнений 150/250 °C
D. Температурный компенсатор для температурных исполнений 350/600 °C
E. Резьбовое или фланцевое технологическое присоединение
F. Лопасть, определяемая заказом
G. Тросовый удлинитель лопасти

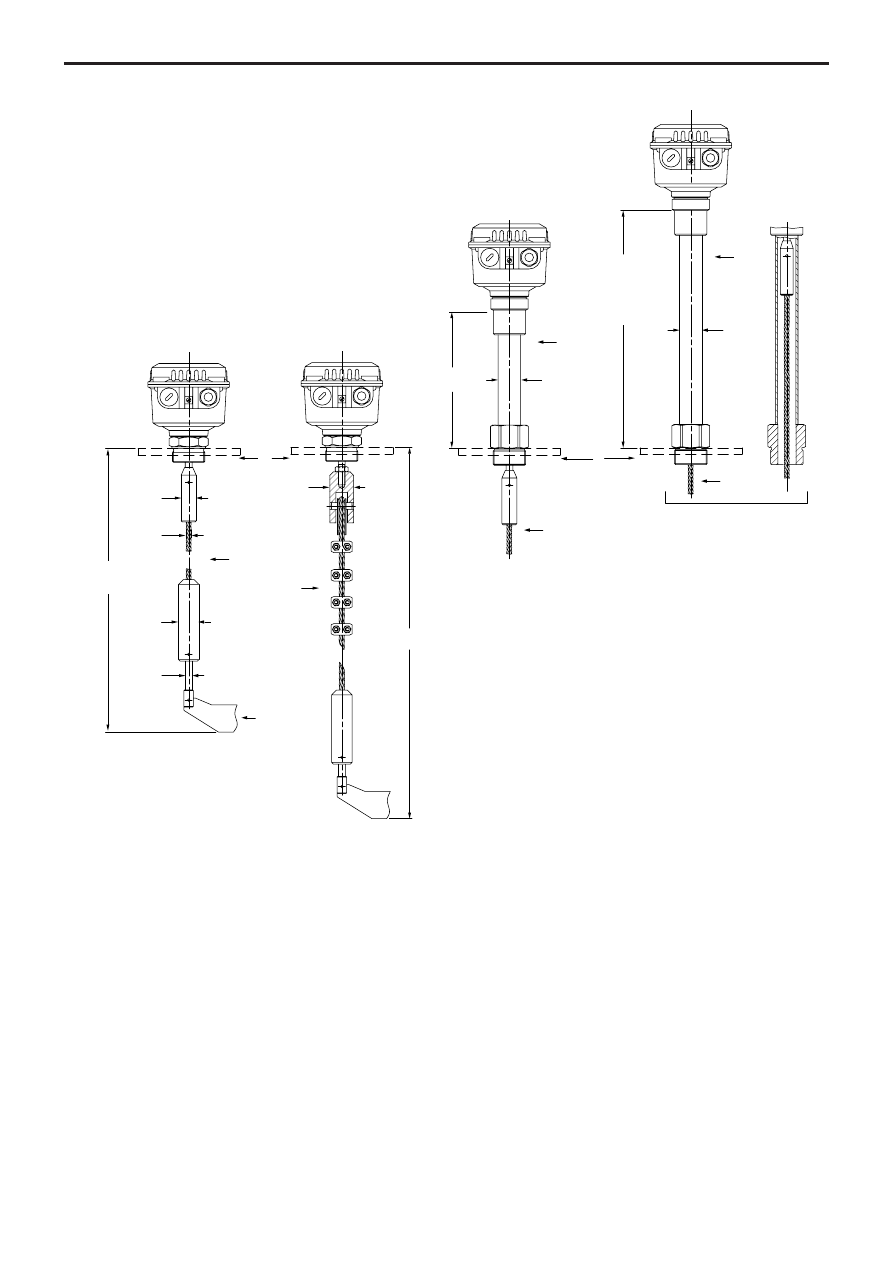

Рис. 7. Сигнализатор 2501 (тросовый удлинитель, тип R и S)

Сигнализатор ротационный 2501

241

l

%

$

(

)

l

&

'

*

A. Температурный компенсатор
B. Размер B. см. Таблица 8
C. Размер С. см. Таблица 9
D. Размер D. см. Таблица 10
E. Кабельный ввод
F. Алюминиевый корпус
G. Лопасть, определяемая заказом

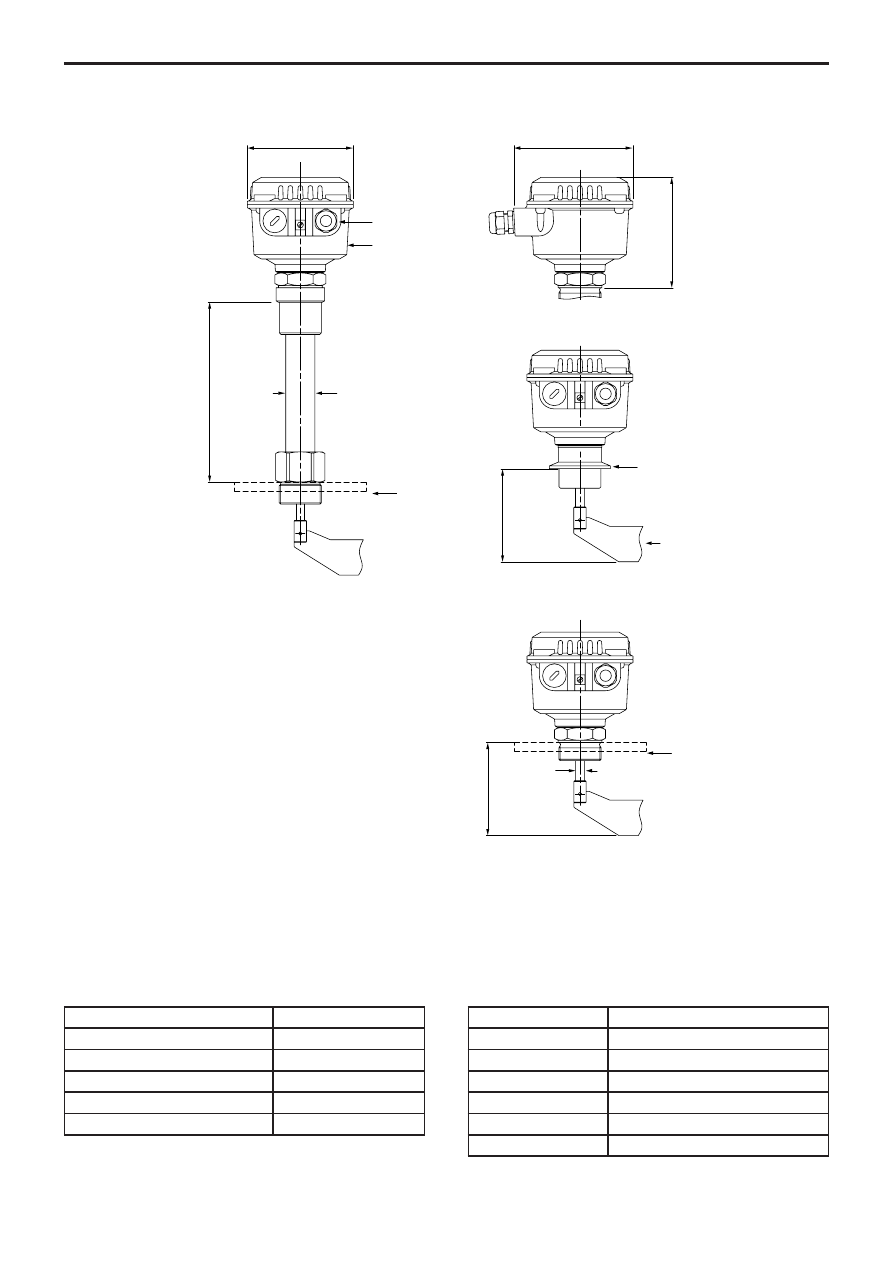

Рис. 8. Сигнализатор 2501 (тип K)

Таблица 8

Режим эксплуатации

Размер B, мм

80 °C / 0,8 бар

10

80 °C / 5 или 10 бар

75

150 или 250 °C / 0,8; 5 или 10 бар

210

Таблица 9

Материал

Размер С, мм

Сталь

55

Алюминий

60

Таблица 10

Размер лопасти

Размер D, мм

50 мм x .. мм

139

98 мм x .. мм

187

Сигнализатор ротационный 2501

242

(

)

l

l

%

&

$

&

'

l

*

A. Размер A. см. Таблица 11
B. Размер B. см. Таблица 12
C. Резьбовое или фланцевое технологическое присоединение
D. Технологическое присоединение Tri Clamp
E. Кабельный ввод
F. Алюминиевый корпус
G. Лопасть, определяемая заказом

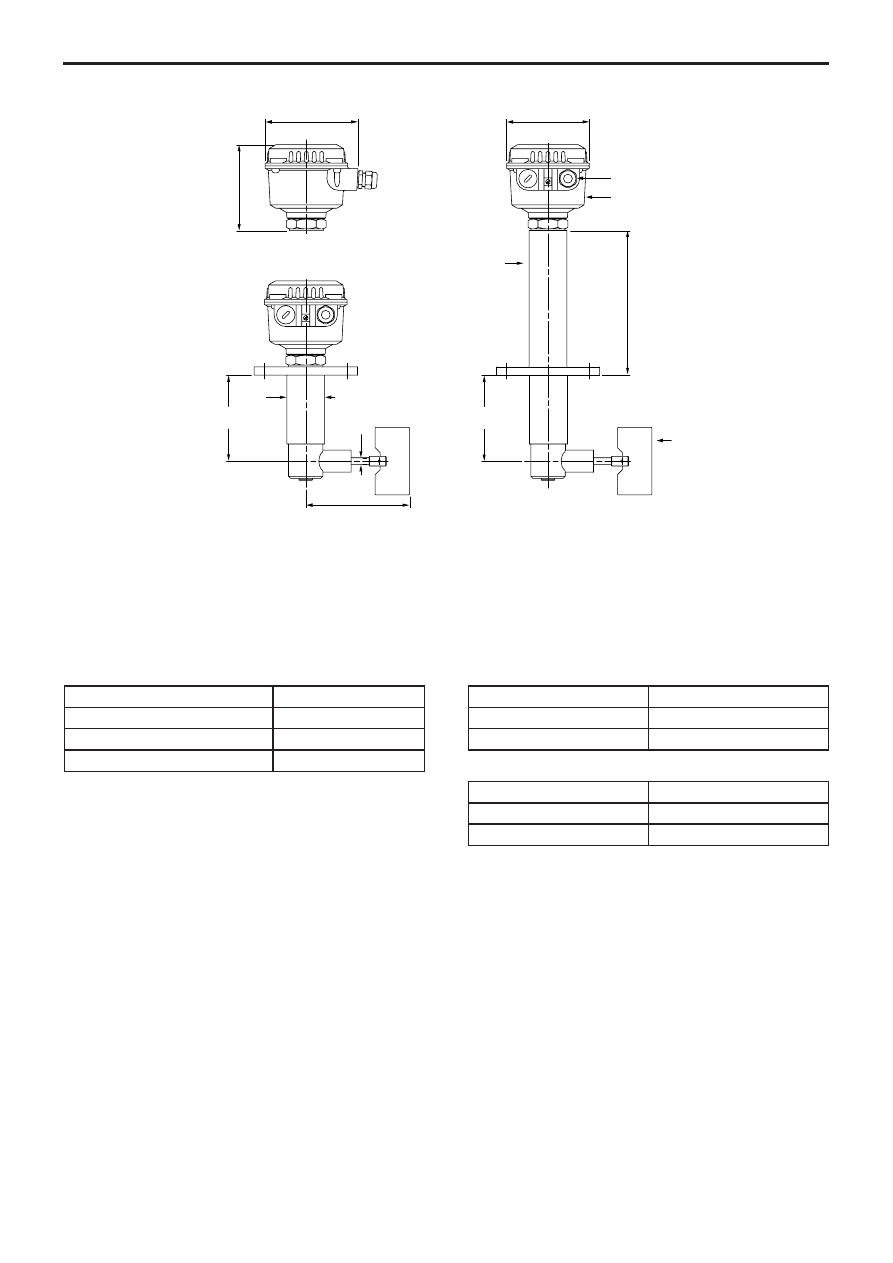

Рис. 9. Сигнализатор 2501 (тип J)

Таблица 11

Температура технологического

процесса

Размер A, мм

150 °C

200

250 °C

200

350 °C

300

600 °C

400

Таблица 12

Длина

компенсатора, мм

Разрешенные лопасти

150

Варианты C, D, L, M и N

200

Все

250

Все

300

Все

Другие длины: от 350 до 600 мм.

Сигнализатор ротационный 2501

243

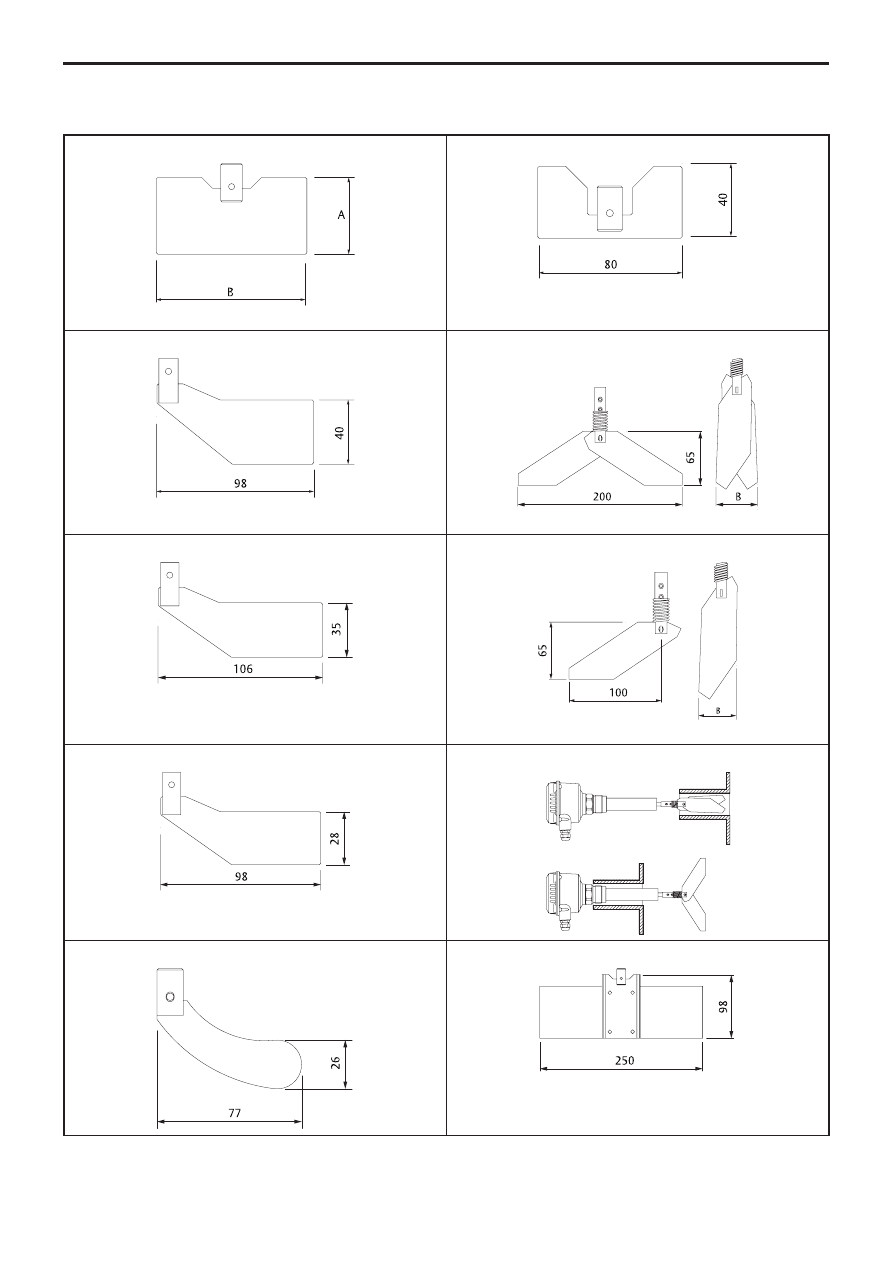

Типы  крыльчатки

Таблица 13

Прямоугольная пластина - Коды L, M, N, P, Q, R

Прямоугольная зубчатая пластина 40 x 80 мм - Код K

Размеры A и B см. Таблица 14

Лопатка 40 x 98 мм - Код D

Двухлопастная с шарниром 98 x 200 мм - Код V

Размеры B см. Таблица 14

Лопатка 35 x 106 мм – Код С

Однолопастная с шарниром 98 x 100 мм, - Код U

Размеры B см. Таблица 14

Лопатка 28 x 98 мм - Код B

Крыльчатка с шарниром (с удлинителем)

Крыльчатка с шарниром (с удлинителем)

Резиновая пластина 98 x 250 мм - Код W
