Уровнемеры Emerson / Метран. Каталог продукции (2021 год, редакция b) - часть 28

Сигнализатор 2100

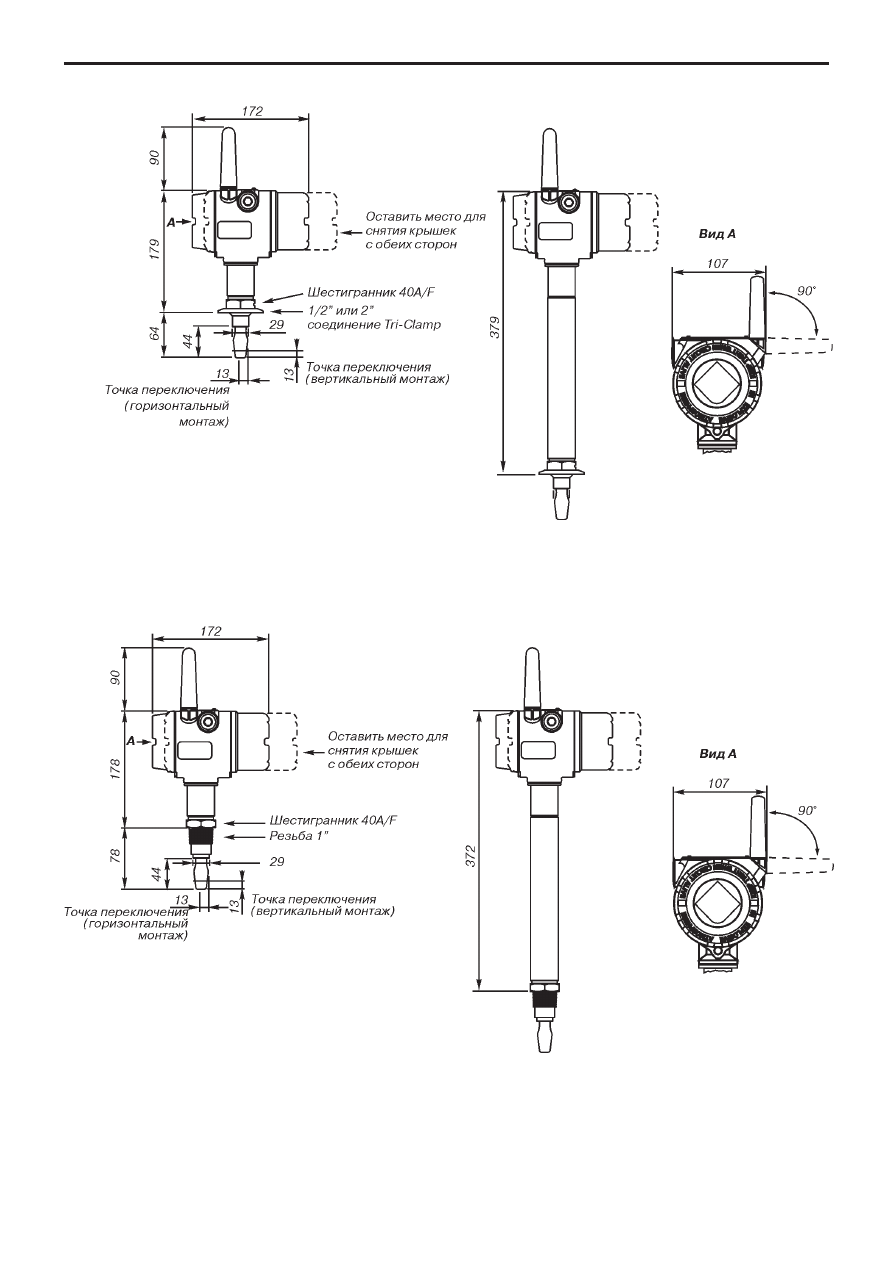

Рис.43. Сигнализатор модели 2160

с гигиеническим присоединением (стандартная вилка,

расширенный температурный диапазон, код Е).

Рис.42. Сигнализатор модели 2160

с гигиеническим присоединением (стандартная вилка,

стандартный температурный диапазон, код S).

Рис.45. Сигнализатор модели 2160

с резьбовым гигиеническим присоединением

(стандартная вилка, расширенный температурный

диапазон, код Е).

Рис.44. Сигнализатор модели 2160

с резьбовым гигиеническим присоединением

(стандартная вилка, стандартный температурный

диапазон, код S).

Сигнализатор 2100

221

Технологическое
присоединение

Стандартная длина

Минимальный размер удлинения

Максимальный  размер удлинения

Код А

Код М

Код М

1)

Tri-Clamp

44

105

3000

Резьба 1”

44

94

3000

1)

 Для вилок с ручной полировкой максимальный размер удлинения составляет 1000 мм.

ИНФОРМАЦИЯ ДЛЯ ОФОРМЛЕНИЯ ЗАКАЗА

МОДЕЛЬ 2110

Таблица 15

Модель

Описание продукта

Стандартный

2110

Компактный вибрационный сигнализатор уровня жидкости

Тип модуля электроники/выходной сигнал

0

Переключатель непосредственной нагрузки (двухпроводный), от 21 до 264 В перем. тока,
50/60 Гц, от 21 до 60 В пост. тока

1

ПЛК/PNP, на низкое напряжение, от 18 до 60 В пост. тока

Присоединение к резервуару - размер / тип

0A

Резьба 3/4 дюйма BSPT (R)

1A

Резьба 1 дюйм BSPT (R)

0D

Резьба 3/4 дюйма  NPT

2R

1)

Гигиеническое присоединение Tri-Clamp 2 дюйма (51 мм)

1B

Резьба 1 дюйм BSPP (G)

1L

Резьба 1 дюйм BSPP (G) с удлинением (116 мм)

Сертификация изделия

NA

Общепромышленное применение

GM

2)

Маркировка в соответствии с ТР ТС (ЕАС), общепромышленное исполнение

Опции

Сертификаты функциональных испытаний

Q4

Сертификат функциональных испытаний

Защита от переливов

U1

Сертификат защиты от переливов согласно Dibt/WH6

1)

 Ручная полировка (Ra<0,8 мкм).

2)

 За дополнительной информацией обратитесь на завод-изготовитель.

Символом “ ” обозначаются стандартные опции. При заказе этих опций обеспечивается стандартный срок поставки. Прочие опции
являются расширенными, срок поставки которых увеличен.

Пример кода модели для заказа: 2110 0 2R NA

Рис.47. Сигнализатор модели 2160

с гигиеническим присоединением Tri-Clamp (удлиненная

вилка, расширенный температурный диапазон, код Е).

Таблица 14

Рис.46. Сигнализатор модели 2160

с гигиеническим присоединением Tri-Clamp (удлиненная

вилка, стандартный температурный диапазон, код S).

Сигнализатор 2100

Символом “ ” обозначаются стандартные опции. При заказе этих опций обеспечивается стандартный срок поставки. Прочие опции
являются расширенными, срок поставки которых увеличен.

МОДЕЛЬ 2120

Таблица 17

ЗАПАСНЫЕ ЧАСТИ И ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ К МОДЕЛИ 2110

Таблица 16

Номер элемента

Запасные части и дополнительное оборудование

Стандартный

02100-1000-0001

Уплотнение для исполнения с резьбой 1 дюйм BSPP (G1A). Материал: не содержащее
асбеста углеродное волокно BS7531 марки Х, связующее вещество – каучук

02100-1010-0001

Гигиенический переходник 1 дюйм BSPР. Материал: фитинг из нержавеющей стали 316.
Уплотнительное кольцо из материала FPM/FKM

02100-1020-0001

Комплект Tri-clamp 2 дюйма (51 мм), включающий резервуарный фитинг, крепежное
кольцо, уплотнение. Материал: нержавеющая сталь 316, нитрил NBR

02100-1030-0001

Телескопический тестовый магнит

Модель

Описание продукта

Стандартный

2120

Вибрационный сигнализатор уровня жидкости (-40...150 °С)



Конструкционные материалы: присоединение к резервуару / вилка

D

Нержавеющая сталь 316/316L (1.4404/1.4404)



F

1)

Нержавеющая сталь 316/316L (1.4404/1.4404) с сополимерным покрытием ECTFE/PFA

C



Сплав C(UNS 10002), сплав C-276 (UNS 10276), твердый

Присоединение к резервуару - размер/тип

0A

Резьба 3/4 дюйма BSPT (R)



0В

Резьба 3/4 дюйма BSPP (G)



0D

Резьба 3/4 дюйма NPT



1A

Резьба 1 дюйм BSPT (R)



1B

Резьба 1 дюйм BSPP (G)



1D

Резьба 1 дюйм NPT



1Р

Гигиеническое присоединение 1дюйм BSPP (G), уплотнительное кольцо

5R

Гигиеническое присоединение Tri-Clamp 1,5 дюйма (38 мм)

2R

Гигиеническое присоединение Tri-Clamp 2 дюйма (51 мм)

1G

Фланец 1 дюйм ASME B16.5, условное давление 150, соединительный выступ

1H

Фланец 1 дюйм ASME B16.5, условное давление 300, соединительный выступ

1J

Фланец 1 дюйм ASME B16.5, условное давление 600, соединительный выступ

5G

Фланец 1,5 дюйма ASME B16.5, условное давление 150, соединительный выступ

5H

Фланец 1,5 дюйма ASME B16.5, условное давление 300, соединительный выступ

2G

Фланец 2 дюйма ASME B16.5, условное давление 150, соединительный выступ

2H

Фланец 2 дюйма ASME B16.5, условное давление 300, соединительный выступ

3G

Фланец 3 дюйма ASME B16.5, условное давление 150, соединительный выступ

3H

Фланец 3 дюйма ASME B16.5, условное давление 300, соединительный выступ

4G

Фланец 4 дюйма ASME B16.5, условное давление 150, соединительный выступ

4H

Фланец 4 дюйма ASME B16.5, условное давление 300, соединительный выступ

1К

Фланец EN 1092 Ду 25, Ру 10/16



1L

Фланец EN 1092 Ду 25, Ру 25/40



1М

Фланец EN 1092 Ду 25, Ру 63



1N

Фланец EN 1092 Ду 25, Ру 100



5K

Фланец EN1092 Ду 40, Ру 10/16



5L

Фланец EN1092 Ду 40, Ру 25/40



2K

Фланец EN1092 Ду 50, Ру 10/16



2L

Фланец EN1092 Ду 50, Ру 25/40



7K

Фланец EN1092 Ду 65, Ру 10/16



7L

Фланец EN1092 Ду 65, Ру 25/40



3K

Фланец EN1092 Ду 80, Ру 10/16



3L

Фланец EN1092 Ду 80, Ру 25/40



4K

Фланец EN1092 Ду 100, Ру 10/16



4L

Фланец EN1092 Ду 100, Ру 25/40



5J

Фланец 1,5 дюйма ASME B16.5, условное давление 600, соединительный выступ

2J

Фланец 2 дюйма ASME B16.5, условное давление 600, соединительный выступ

3J

Фланец 3 дюйма ASME B16.5, условное давление 600, соединительный выступ

4J

Фланец 4 дюйма ASME B16.5, условное давление 600, соединительный выступ

5M

Фланец EN1092 Ду 40, Ру 64



5N

Фланец EN1092 Ду 40, Ру 100



2M

Фланец EN1092 Ду 50, Ру 64



2N

Фланец EN1092 Ду 50, Ру 100



7M

Фланец EN1092 Ду 65, Ру 64



7N

Фланец EN1092 Ду 65, Ру 100



3M

Фланец EN1092 Ду 80, Ру 64



3N

Фланец EN1092 Ду 80, Ру 100



Сигнализатор 2100

Продолжение таблицы 17

Модель

Описание продукта

Стандартный

4M

Ду 100, Ру 64



4N

Ду 100, Ру 100



SA

Фланец JIS B2220, 25А, 10К

SB

Фланец JIS B2220, 25А, 20К

TA

Фланец JIS B2220, 40А, 10К

TB

Фланец JIS B2220, 40А, 20К

UA

Фланец JIS B2220, 50А, 10К

UB

Фланец JIS B2220, 50А, 20К

VA

Фланец JIS B2220, 80А, 10К

VB

Фланец JIS B2220, 80А, 20К

ZA

Фланец JIS B2220, 100А, 10К

ZB

Фланец JIS B2220, 100А, 20К

XX

2)

По выбору заказчика

Тип модуля электроники/выходной сигнал

Сертификация

T

Переключатель непосредственной нагрузки (двухпроводный), от
20 до 264 В перем. тока, 50/60 Гц, от 20 до 60 В пост. тока

NA, EM

G

ПЛК/PNP (трехпроводный), от 20 до 60 В пост. тока

NA, EM

E

Реле (DPCO) - версия  с питанием от 9 до 30 В пост. тока

NA

V

Реле (DPCO) - версия  с питанием от 20 до 264 В перемен. тока,
от 20 до 60 В пост. тока

NA, EM

K

Искробезопасный, NAMUR (Ex ia)

Все

Н

8/16 мА

Все

Обработка поверхности деталей, контактирующих со средой

Присоединение к

резервуару

1

Стандартная обработка

Все

2

3)

Ручная полировка (Ra<0,4 мкм)

Только гигиенические

Сертификация изделия для применения в опасных зонах

Тип электроники

Тип корпуса

NA

Общепромышленное применение

Все, кроме Е

Все

EM

Сертификация соответствия требованиям
технического регламента Таможенного
союза - Exd - “взрывонепроницаемая
оболочка”

Все, кроме Е

X, S

IM

Сертификация соответствия требованиям
технического регламента
Таможенного союза - Exia -
“искробезопасная электрическая цепь”

K, H

Все

Тип корпуса

Сертификация

A

Стеклонаполненный нейлон, резьба кабельных вводов: M20

NA, I1

D

Стеклонаполненный нейлон, резьба кабельных вводов: 1/2 дюйма
NPT

NA, I1

X

Алюминиевый сплав, резьба кабельных вводов: M20

Все

Y

Алюминиевый сплав, резьба кабельных вводов: 3/4 дюйма NPT

Все, кроме Е1

S

Нержавеющая сталь, резьба кабельных вводов: M20

Все

T

Нержавеющая сталь, резьба кабельных вводов: 3/4 дюйма NPT

Все, кроме Е1

Длина вилки

Присоединение

к резервуару

A

Стандартная длина, 44 мм

Все, кроме фланцевых

2”NPT

H

4)

Стандартная длина,102 мм, для фланцевого присоединения

Все фланцевые

M

5)

Удлиненная, длина указывается заказчиком в мм

Все, кроме 1P

ОПЦИИ

Специальная длина вилки

0000

Стандартная длина (только при выборе кода A или H)

XXXX

 5)

Специальная длина, указывается заказчиком в мм

Сертификаты функциональных испытаний

Q4

Сертификат функциональных испытаний

Сертификат соответствия материалов

Q8

4) 6)

Сертификат соответствия материалов по стандарту EN 10204 3.1

Сертификат материалов

Q15

4) 6)

NACE MR0175/ISO 15156

Q25

4) 6)

NACE MR0103

Сертификат безопасности

QS

Отчёт по анализу отказов, их последствий и диагностике (FMEDA)

QT



Сертификат функциональной безопасности МЭК 61508 с отчетом FMEDA

Специальные процедуры

P1

7)

Сертификат гидростатических испытаний

Сигнализатор 2100

1)

Сополимерное покрытие ECTFE/PFA не применяется в исполнениях с резьбовыми присоединениями.

2)

Другие присоединения к резервуару поставляются по специальному заказу.

3)

Ручная полировка (Ra<0,4 мкм).

4)

Недоступно для моделей с ручной полировкой деталей, контактирующих с технологической средой.

5)

Минимальная  длина  вилки  для  присоединений  с  резьбой  3/4  дюйма  –  95  мм,  с  резьбой  1  дюйм  –  94  мм,  для  фланцевых
присоединений  –  89  мм  и  для  Tri-Clamp  –  105  мм.  Максимальная  длина  вилки  составляет  4000  мм,  за  исключением  моделей  с
сополимерным покрытием ECTFE/PFA и с ручной полировкой, для которых максимальная длина вилки составляет 1500 и 1000мм
соответственно. Пример: код М3000 означает 3000 миллиметров.

6)

Только для деталей, контактирующих с технологической средой.

7)

Данная  опция  доступна  для  исполнений  с  максимальной  длиной  вилки  1500  мм.  Недоступно  для  исполнений  с  покрытием
Halar/PFA.

Символом  “ ”  обозначаются  стандартные  опции.  При  заказе  этих  опций  обеспечивается  стандартный  срок  поставки.  Прочие
опции являются расширенными, срок поставки которых увеличен.

“ ” – исполнения, производимые в России.

Пример кода модели для заказа: 2120 D 0A K 1 IM A 0000 Q8

ЗАПАСНЫЕ ЧАСТИ И ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ МОДЕЛИ 2120

Таблица 18

1)

 Убедитесь в совместимости запасных частей с имеющимся типом электроники и типом взрывозащищенного исполнения.

2)

 Искробезопасные модули электроники могут быть заменены только на искробезопасные модули электроники.

3)

 Данное уплотнение не является взрывозащищенным.

4)

 Данный сменный модуль совместим с сигнализаторами 2120, выпущенными с начала июня 2013 года

5)

 За более подробной информацией обратитесь на завод-изготовитель.

Символом “ ” обозначаются стандартные опции. При заказе этих опций обеспечивается стандартный срок поставки. Прочие опции
являются расширенными, срок поставки которых увеличен.

Искробезопасные модули электроники могут быть заменены только искробезопасными. Неискробезопасные модули электроники
могут быть заменены другими типами неискробезопасных модулей, однако, на них должен присутствовать новый лейбл с указанием
заводского номера ранее использовавшегося модуля.

Номер элемента

Запасные части и дополнительное оборудование

1) 2)

Стандартный

02100-1000-0001

Уплотнение для исполнения с резьбой 1 дюйм BSPP (G1A). Материал: не
содержащее асбеста углеродное волокно BS7531 марки Х, связующее вещество –
каучук (см.табл.19)

02100-1040-0001

Уплотнение для исполнения с резьбой 3/4 дюйма BSPP (G3/4A). Материал: не
содержащее асбеста углеродное волокно BS7531 марки Х, связующее вещество –
каучук (см.табл.19)

02100-1010-0001

Гигиенический переходник 1 дюйм BSPР. Материал: фитинг из нержавеющей стали
316. Уплотнительное кольцо из материала FPM/FKM (см.табл.19)

02100-1020-0001

Комплект Tri-clamp 2 дюйма (51 мм), включающий резервуарный фитинг, крепежное
кольцо, уплотнение. Материал: нержавеющая сталь 316, нитрил NBR (см.табл.19)

02100-1030-0001

Телескопический тестовый магнит

02120-2000-0001

3)

Регулируемое фиксирующее уплотнение из нержавеющей стали 316 для удлинения
на 1 дюйм. Резьбовое присоединение 1

1/2

 дюйма BSPP (см.табл.19)

02120-2000-0002

3)

Регулируемое фиксирующее уплотнение из нержавеющей стали 316 для удлинения
на 1 дюйм. Резьбовое присоединение 1

1/2

 дюйма NPT (см.табл.19)

02120-7000-0001

4)

Сменный модуль электроники: переключатель непосредственной нагрузки
(красный)

02120-7000-0002

4)

Сменный модуль электроники: ПЛК/PNP на низкое напряжение (желтый)

02120-7000-0003

4)

Сменный модуль электроники: искробезопасный NAMUR (голубой)

02120-7000-0004

4)

Сменный модуль электроники: реле (зеленый)

02120-7000-0005

4)

Сменный модуль электроники: 8/16 мА (синий)

02120-7000-0007

4)

Сменный модуль электроники: реле (DPCO), исполнение с питанием от 9 до 30 В
пост. тока (зеленый)

02100-1060-0001

5)

Быстросъемное присоединение (комплект Tri-Clamp 2 дюйма), уплотнение и
быстросъемное устройство для резьбового присоединения 2 дюйма NPT

Сигнализатор 2100

ЗАПАСНЫЕ ЧАСТИ И ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ К МОДЕЛИ 2120

Таблица 19

Номер элемента

Запасные части и дополнительное оборудование

02100-1000-0001

Уплотнение для модели с резьбой 1 дюйм
BSPP (G1A).
Материал: не содержащее асбеста
углеродное волокно BS7531 марки Х,
связующее вещество – каучук

02100-1040-0001

Уплотнение для модели с резьбой 3/4 дюйма
BSPP (G3/4A).
Материал: не содержащее асбеста
углеродное волокно BS7531 марки Х,
связующее вещество – каучук

02100-1010-0001

Гигиенический переходник 1 дюйм BSPР.
Материал: фитинг из нержавеющей
стали 316.
Уплотнительное кольцо из материала
FPM/FKM

02120-2000-0001

Регулируемое фиксирующее уплотнение
для удлинения на 1 дюйм
(данное уплотнение
не является взрывозащищенным).
Материал: нерж. сталь 316, силиконовое
уплотнение (Si)

02100-1020-0001

Комплект Tri-clamp 2 дюйма (51 мм),
включающий резервуарный фитинг,
крепежное кольцо, уплотнение.
Материал: нержавеющая сталь 316,
нитрил NBR

02120-2000-0002

Регулируемое фиксирующее уплотнение
для удлинения на 1 дюйм
(данное уплотнение
не является взрывозащищенным).
Материал: нерж. сталь 316, силиконовое
уплотнение (Si)

Сигнализатор 2100

МОДЕЛЬ 2130

Таблица 20

Модель

Описание продукта

Стандартный

2130

Вибрационный сигнализатор уровня жидкости для работы в условиях высоких температур



Тип модуля электроники/выходной сигнал

L

Переключатель непосредственной нагрузки (двухпроводный), от 20 до 264 В перем. тока,
50/60 Гц, от 20 до 60 В пост. тока, функция самодиагностики

P

ПЛК/PNP (трехпроводный), от 20 до 60 В пост. тока, функция самодиагностики

D

Реле (DPCO), от 20 до 264 В перем. тока, 50/60 Гц, от 20 до 60 В пост. тока, функция
самодиагностики

F

1)

Реле неисправности и сигнализации (2 реле DPCO)

N

Искробезопасный NAMUR, функция самодиагностики

М

8/16 мА, функция самодиагностики

Материал корпуса

A

Алюминий

S

Нержавеющая сталь

Кабельные вводы

Сертификация

9

3/4 дюйма NPT

NA, I1

2

M20

NA, E1, I1

Диапазон рабочих температур процесса

M

Стандартный диапазон: -40…180°С

E

Расширенный диапазон: -70…260°С

Конструкционные материалы: присоединение к резервуару/вилка

2)

S

Нержавеющая сталь 316/316L (1.4404/1.4404)

F

 3) 4) 5)

Нержавеющая сталь 316/316L (1.4404/1.4404) с сополимерным покрытием ECTFE/PFA

H

 6)

Сплав C (UNS 10002), сплав C-276 (UNS 10276, твердый)

Размер присоединения к резервуару

7)

9

3/4 дюйма

1

1 дюйм / 25 мм (ДУ25)

2

2 дюйма / 50 мм (ДУ50)

5

1

1/2

 дюйма / 40 мм (ДУ40)

3

3 дюйма / 80 мм (ДУ80)

4

4 дюйма / 100 мм (ДУ100)

7

2

1/2

 дюйма / 65 мм (ДУ65)

Номинал присоединения к резервуару

7)

AA

Фланец ASME B16.5, номинальное давление 150

AB

Фланец ASME B16.5, номинальное давление 300

AC

Фланец ASME B16.5, номинальное давление 150

DA

Фланец EN1092-1 РУ 10/16

DB

Фланец EN1092-1 РУ 25/40

DC

Фланец EN1092-1 РУ 63

DD

Фланец EN1092-1 РУ 100

NN

Нефланцевое присоединение

Тип присоединения к резервуару

7)

R

Плоский фланец с уплотнительным выступом

B

Резьба BSPT (R)

G

Резьба BSPP (G)

N

Резьба NPT

P

Гигиенический переходник BSPP (G) с уплотнительным кольцом

C

Гигиеническое присоединение Tri-clamp

Длина вилки

Присоединение к резервуару

A

Стандартная длина, 44 мм

Все, кроме фланцевых

H

4)

Стандартная длина, 102 мм, для фланцевого
присоединения

Все фланцевые

M

8)

Удлиненная, указывается заказчиком в мм

Все, кроме сочетания 1-NN-P

Специальная длина вилки

0000

Стандартная заводская длина (только при выборе кодов A или H)

XXXX

8)

Специальная длина, указывается заказчиком в дюймах или мм (только при выборе кода M)

Обработка поверхности деталей, контактирующих со средой

Присоединение к резервуару

1

Стандартная обработка

Все

2



9)

Ручная полировка (Ra <0,4 мкм)

Гигиенические P или C

Сигнализатор 2100

Продолжение таблицы 20

Сертификация изделия для применения в опасных зонах

Тип

электроники

Кабельный

ввод

Стандартный

NA

Общепромышленное исполнение

Все

Все

E1

Маркировка взрывозащиты по ATEX

Все

Только M20

I1

Маркировка искробезопасности по ATEX

NAMUR, 8/16

мА

Все

GM

Маркировка в соответствии с ТР ТС (ЕАС),
общепромышленное исполнение

3)

3)

EM

Маркировка взрывозащиты в соответствии с ТР ТС (ЕАС)

3)

3)

IM

Маркировка искробезопасности в соответствии с ТР ТС (ЕАС)

3)

3)

ОПЦИИ

Сертификаты калибровки

Q4

Сертификат функциональных испытаний

Сертификаты соответствия материалов

Q8

3) 4)

Сертификат соответствия материалов по стандарту EN 10204 3.1B

Сертификаты соответствия материалов

Q15

3) 4)

NACE MR0175 / ISO 15156

Q25

3) 4)

NACE MR0103

Сертификаты соответствия требованиям безопасности

QS

Отчёт по анализу отказов, их последствий и диагностике (FMEDA)

QТ

Сертификат функциональной безопасности МЭК 61508 с отчетом FMEDA

Специальные процедуры

P1

10)

Сертификат гидростатических испытаний

Опции для работы в условиях низкой плотности среды

LD

Минимальное значение плотности 500 кг/м

3

Защита от переливов

U1

3)

Сертификат защиты от переливов  согласно Dibt/WH6

1)

За более подробной информацией обратитесь на заводм-изготовитель.

2)

Фланцы изготовлены из нержавеющей стали марок 316 и 316L (сертификаты соответствия материалов 1.4401 и 1.4404).

3)

Только для деталей, контактирующих с технологической средой.

4)

Стандартно не применяется для моделей с ручной полировкой деталей, контактирующих с технологической средой.

5)

Стандартно  применяются  только  с  фланцевыми  присоединениями.  Для  диапазона  температур  должен  быть  выбран  код  М  и
максимальная температура процесса не должна превышать 150°С.

6)

Стандартно  применяются  только  резьбовые  присоединения  BSPT  и  NPT  с  кодами  9-NN-B,  9-NN-N,  1-NN-B,  и  1-NN-N,  другие
варианты доступны по заказу.

7)

Другие технологические присоединения поставляются по заказу.

8)

Пример:  код  E1181  означает  длину  118.1  дюйма.  Код  M4000  означает  длину  4000  мм.  См.стр.8  для  получения  информации  по
максимальным и минимальным размерам удлинений.

9)

Опция недоступна с вариантом исполнения конструкционнгого материала Н.

Символом “ ” обозначаются стандартные опции. При заказе этих опций обеспечивается стандартный срок поставки. Прочие опции
являются расширенными, срок поставки которых увеличен.

“ ” – исполнения, производимые в России.

Пример кода модели для заказа: 2130 L A 2 E S 9 NN B A 0000 1 NA Q8

ЗАПАСНЫЕ ЧАСТИ И ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ МОДЕЛИ 2130

Таблица 21

Номер элемента

Запасные части и дополнительное оборудование

1) 2)

Стандартный

02100-1000-0001

Уплотнение для модели с резьбой 1 дюйм BSPP (G1A). Материал: не содержащее
асбеста углеродное волокно BS7531 марки Х, связующее вещество – каучук (см.
табл.19)

02100-1040-0001

Уплотнение для модели с резьбой 3/4 дюйма BSPP (G3/4A). Материал: не содержащее
асбеста углеродное волокно BS7531 марки Х, связующее вещество – каучук (см.
табл.19)

02100-1010-0001

Гигиенический переходник 1 дюйм BSPР. Материал: фитинг из нержавеющей стали 316.
Уплотнительное кольцо из материала FPM/FKM (см. табл.19)

02100-1020-0001

Комплект Tri-clamp 2 дюйма (51 мм), включающий резервуарный фитинг, крепежное
кольцо, уплотнение. Материал: нержавеющая сталь 316, нитрил NBR (см. табл.19)

02100-1030-0001

Телескопический тестовый магнит

02120-2000-0001

3)

Регулируемое фиксирующее уплотнение из нержавеющей стали 316 для удлинения
на 1 дюйм. Резьбовое присоединение 1

1/2

 дюйма BSPP (см. табл.19)

02120-2000-0002

3)

Регулируемое фиксирующее уплотнение из нержавеющей стали 316 для удлинения
на 1 дюйм. Резьбовое присоединение 1

1/2

 дюйма NPT (см. табл.19)

02130-7000-0001

4)

Сменный модуль электроники: переключатель непосредственной нагрузки (красный)

02130-7000-0002

 5)

Сменный модуль электроники: ПЛК/PNP на низкое напряжение (желтый)

02130-7000-0003

 6)

Сменный модуль электроники: NAMUR (голубой)

02130-7000-0004

 7)

Сменный модуль электроники: реле DPCO (темно-зеленый)
