Сигнализатор 2100

212

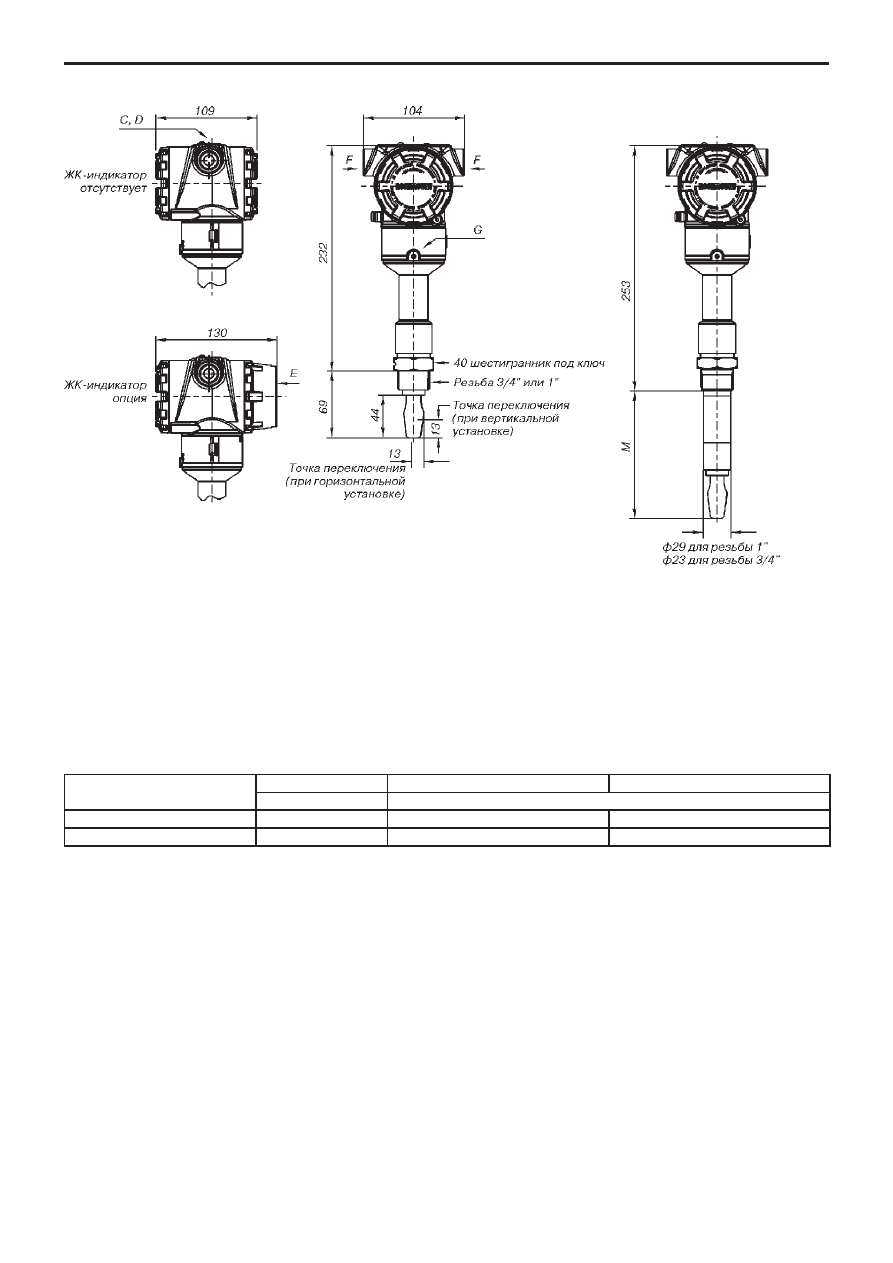

Рис.22. Сигнализатор модели 2140

с резьбовым присоединением (стандартная вилка,

стандартный температурный диапазон, код М).

Рис.23. Сигнализатор модели 2140

с резьбовым присоединением (удлиненная вилка,

стандартный температурный диапазон, код М),

остальные размеры см. рис.22.

Таблица 9

Обозначения:
С.  Накладка  (с  логотипом,  наименованием  изделия  и

типоразмером кабельного ввода).

D.  Внешняя кнопка/кнопки под съемной пластиной.
E.  Крышка ЖК-индикатора.
F.  Кабелепровод/кабельный ввод М20х1,5 или 1/2”. ANPT
G.  Установочный винт угла поворота корпуса. Не откручивать

его  полностью.  Вращение  корпуса  без  данного  винта
может привести к повреждению внутренней проводки.

Резьба

Стандартная длина

Минимальный размер удлинения

Максимальный  размер удлинения

Код А

Код М

3/4 дюйма

44

95

4000

1 дюйм

44

94

4000

Сигнализатор 2100

213

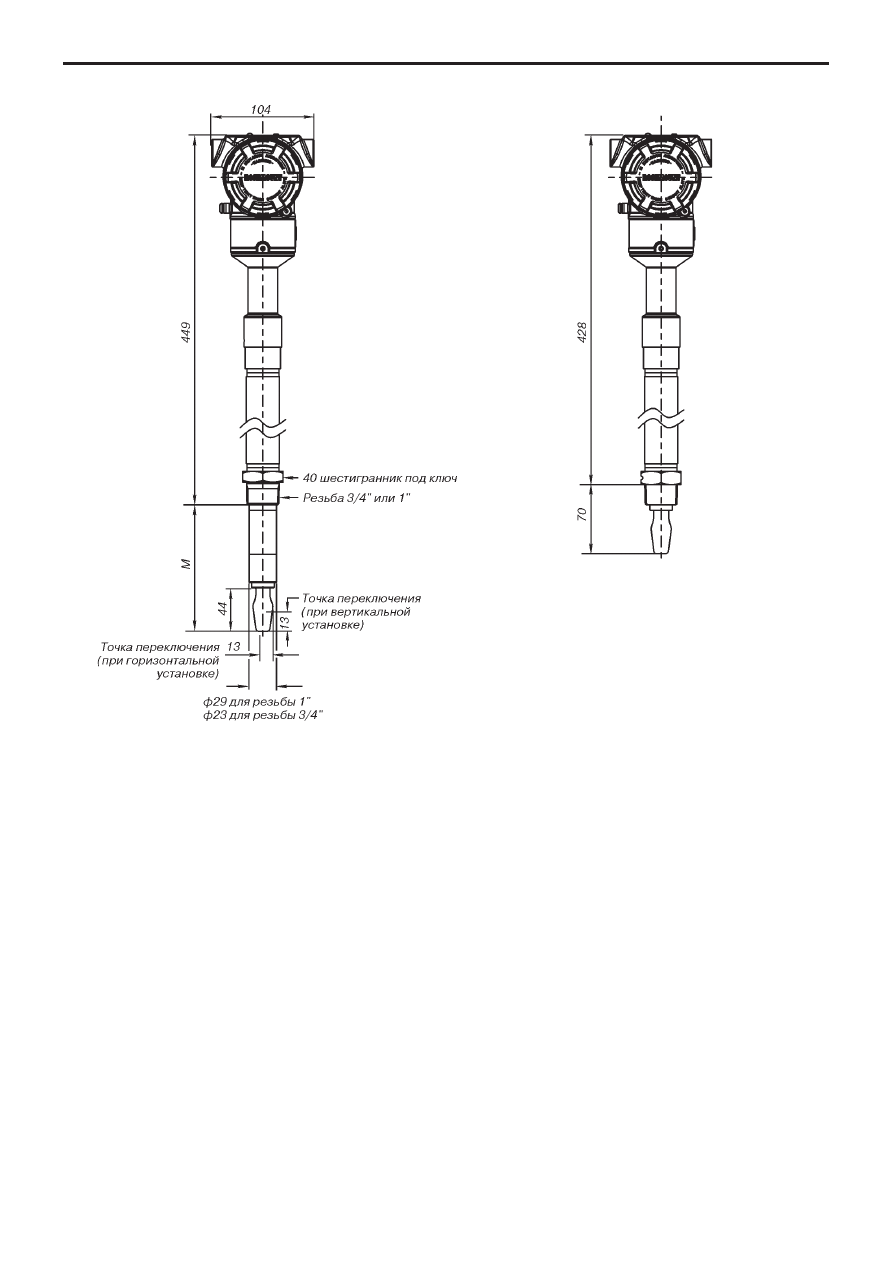

Рис.24. Сигнализатор модели 2140

с резьбовым присоединением (удлиненная вилка,

расширенный температурный диапазон, код Е).

Рис.25. Сигнализатор модели 2140

с резьбовым присоединением (стандартная вилка,

расширенный температурный диапазон, код М),

остальные размеры см. рис.24.

Сигнализатор 2100

214

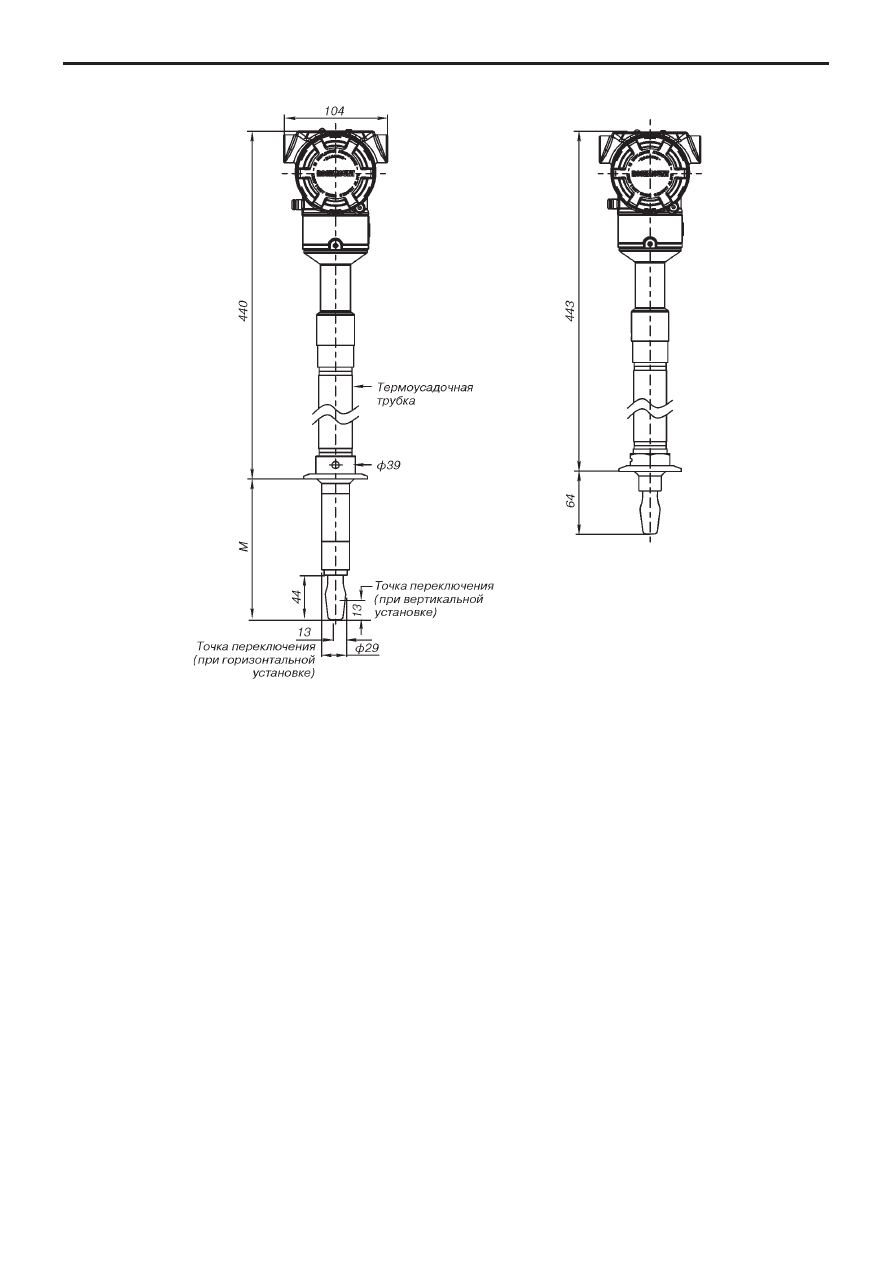

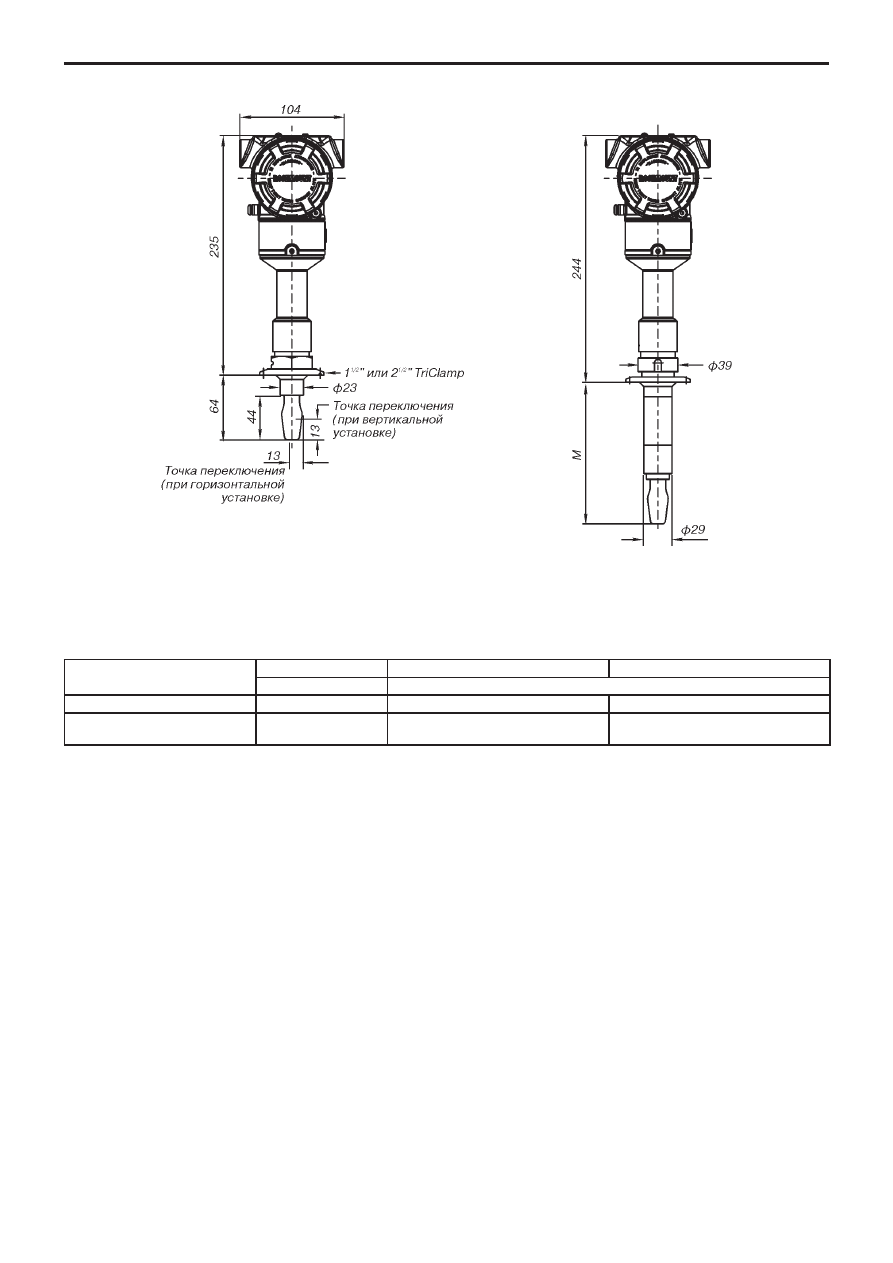

Рис.26. Сигнализатор модели 2140

с присоединением Tri-Clamp (стандартная вилка,

стандартный температурный диапазон).

Рис.27. Сигнализатор модели 2140

с присоединением Tri-Clamp (удлиненная вилка,

стандартный температурный диапазон),

остальные размеры см. рис.26.

Таблица 10

Технологическое соединение

Стандартная длина

Минимальный размер удлинения

Максимальный  размер удлинения

Код А

Код М

Tri-Clamp

44

105

4000

Уплотнительное кольцо
(1 дюйм BSPP)

44

105

1000

Сигнализатор 2100

215

Рис.28. Сигнализатор модели 2140

с присоединением Tri-Clamp (удлиненная вилка,

расширенный температурный диапазон).

Рис.29. Сигнализатор модели 2140

с присоединением Tri-Clamp (стандартная вилка,

расширенный температурный диапазон),

остальные размеры см. рис.28.

Сигнализатор 2100

216

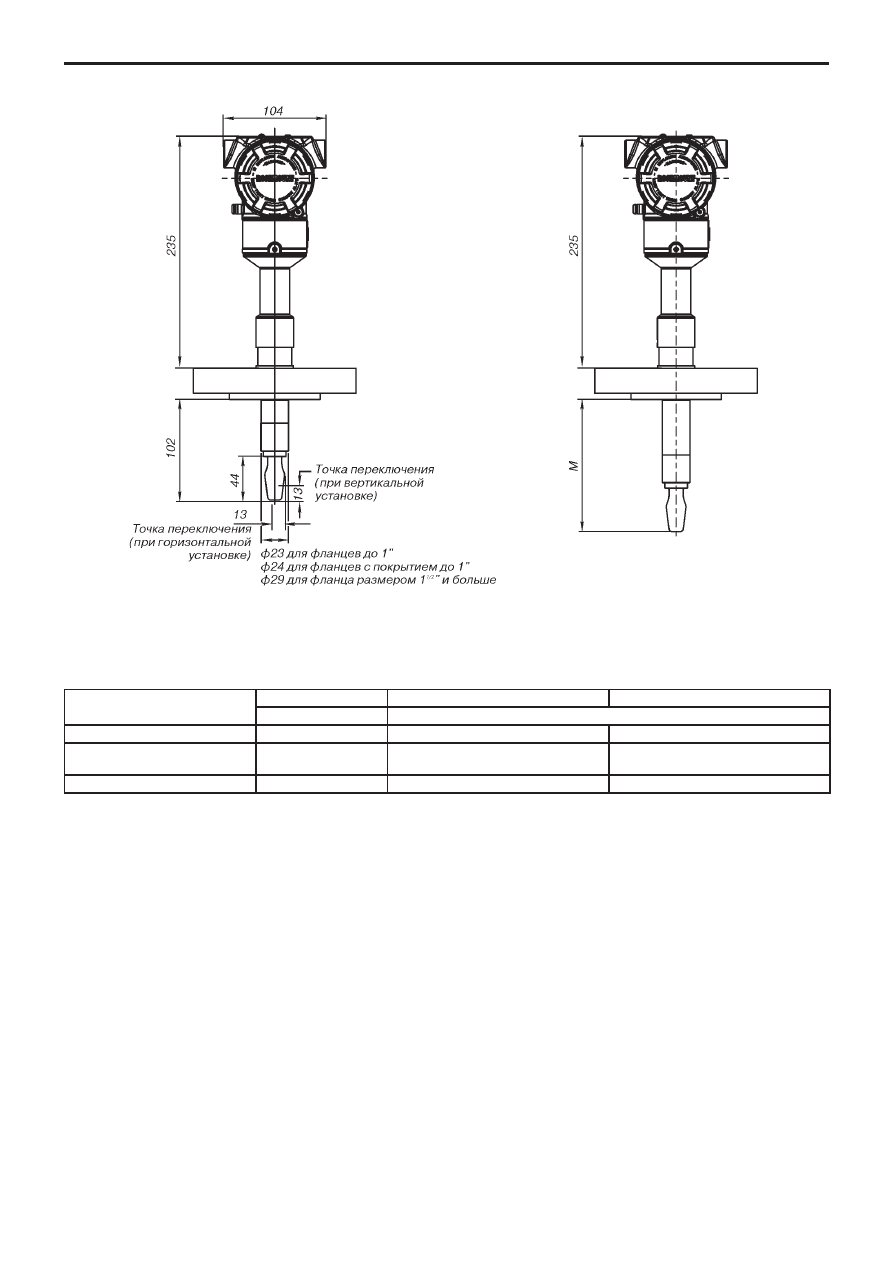

Рис.30. Сигнализатор модели 2140

с фланцевым присоединением (стандартная вилка,

стандартный температурный диапазон).

Рис.31. Сигнализатор модели 2140

с фланцевым присоединением (удлиненная вилка,

стандартный температурный диапазон),

остальные размеры см. рис.30.

Таблица 11

Технологическое соединение

Стандартная длина

Минимальный размер удлинения

Максимальный  размер удлинения

Код Н

Код М

Нержавеющая сталь

102

89

4000

С покрытием из сополимера
ECTFE

102

89

1500

Сплав С-276

102

89

4000

Сигнализатор 2100

217

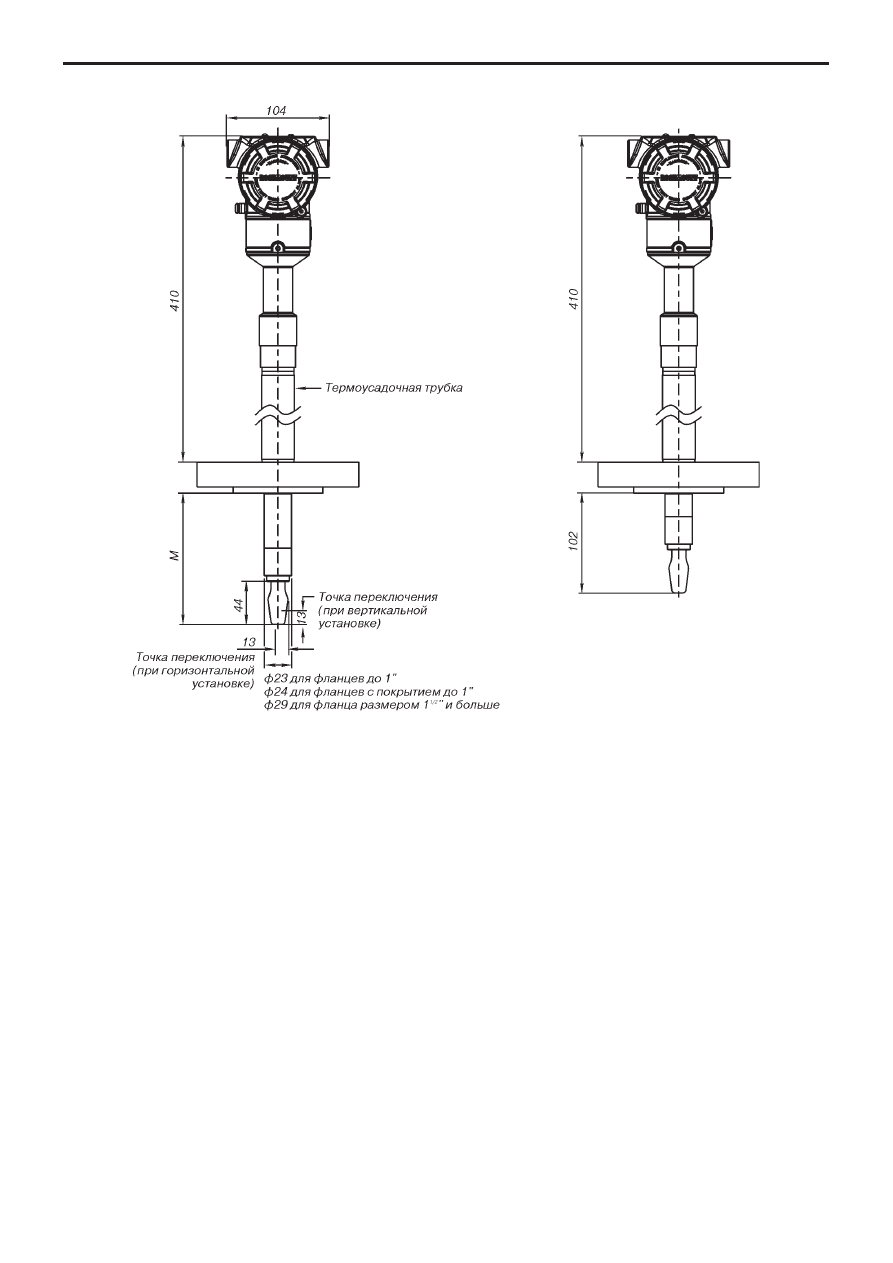

Рис.32. Сигнализатор модели 2140

с фланцевым присоединением (удлиненная вилка,

расширенный температурный диапазон).

Рис.33. Сигнализатор модели 2140

с фланцевым присоединением (стандартная вилка,

расширенный температурный диапазон),

остальные размеры см. рис.32.

Сигнализатор 2100

218

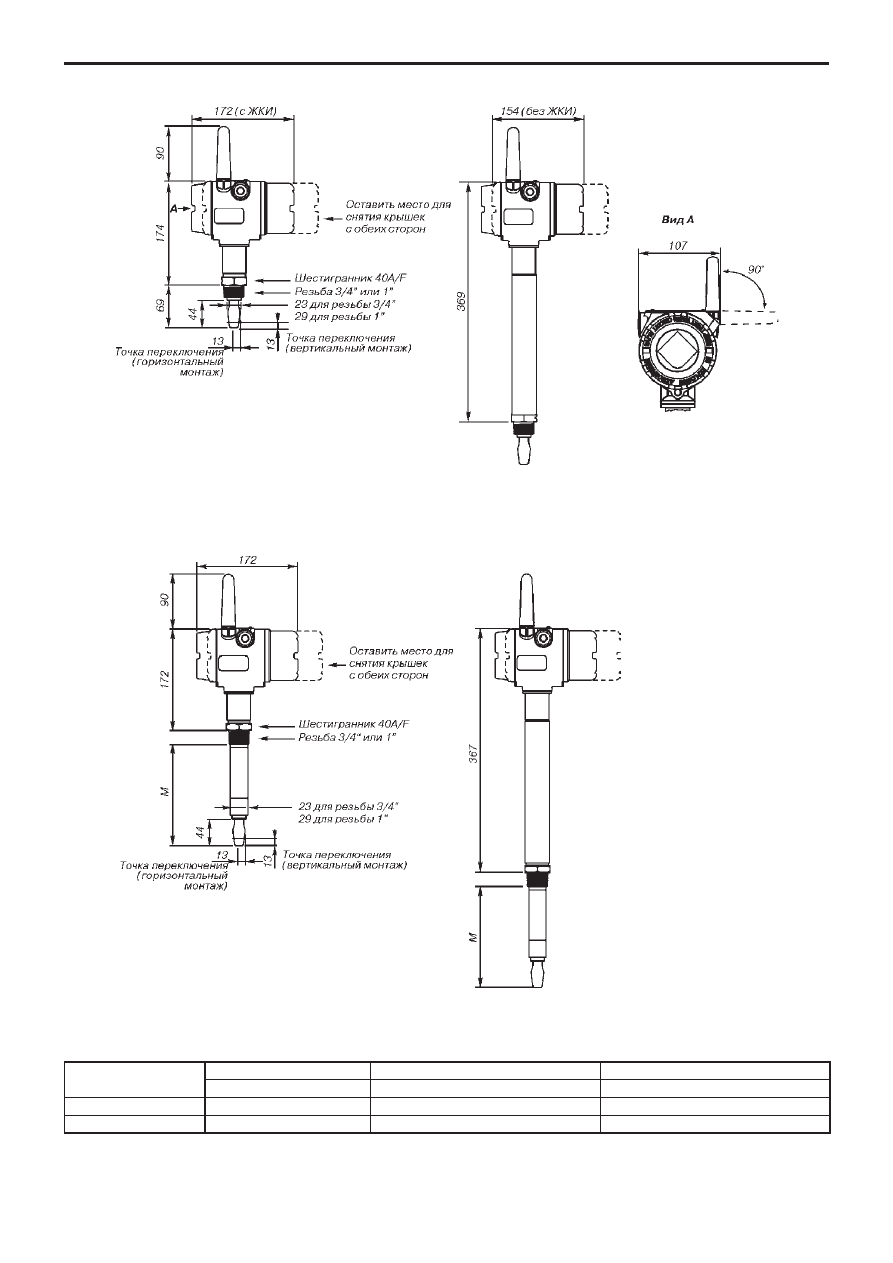

Рис.34. Сигнализатор модели 2160

с резьбовым присоединением (стандартная вилка,

стандартный температурный диапазон, код S).

Рис.37. Сигнализатор модели 2160

с резьбовым присоединением (удлиненная вилка,

расширенный температурный диапазон, код Е).

Таблица 12

Резьба

Стандартная длина

Минимальный размер удлинения

Максимальный  размер удлинения

Код А

Код М

Код М

(1)

3/4 дюйма

44

95

3000

1 дюйм

44

94

3000

(1)

 Для вилок с ручной полировкой максимальный размер удлинения составляет 1000 мм.

Рис.35. Сигнализатор модели 2160

с резьбовым присоединением (стандартная вилка,

расширенный температурный диапазон, код Е),

остальные размеры см. рис.34.

Рис.36. Сигнализатор модели 2160

с резьбовым присоединением (удлиненная вилка,

стандартный температурный диапазон, код S).

Сигнализатор 2100

Технологическое
присоединение

Стандартная длина

Минимальный размер удлинения

Максимальный  размер удлинения

Код Н

Код М

Код М

(1)

Фланец 3/4”, 1” или
больше

102

94

3000

(1)

 Для вилок с ручной полировкой максимальный размер удлинения составляет 1000 мм.

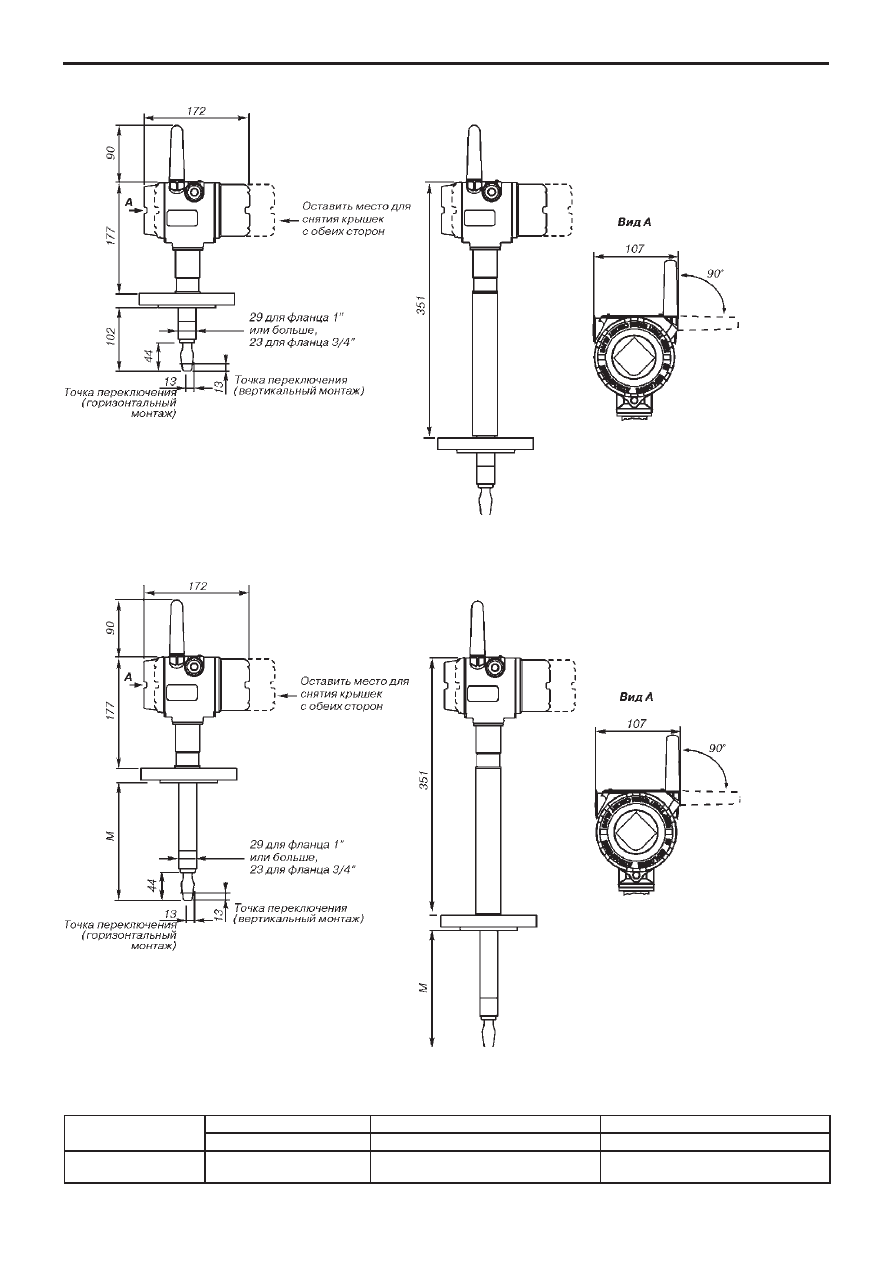

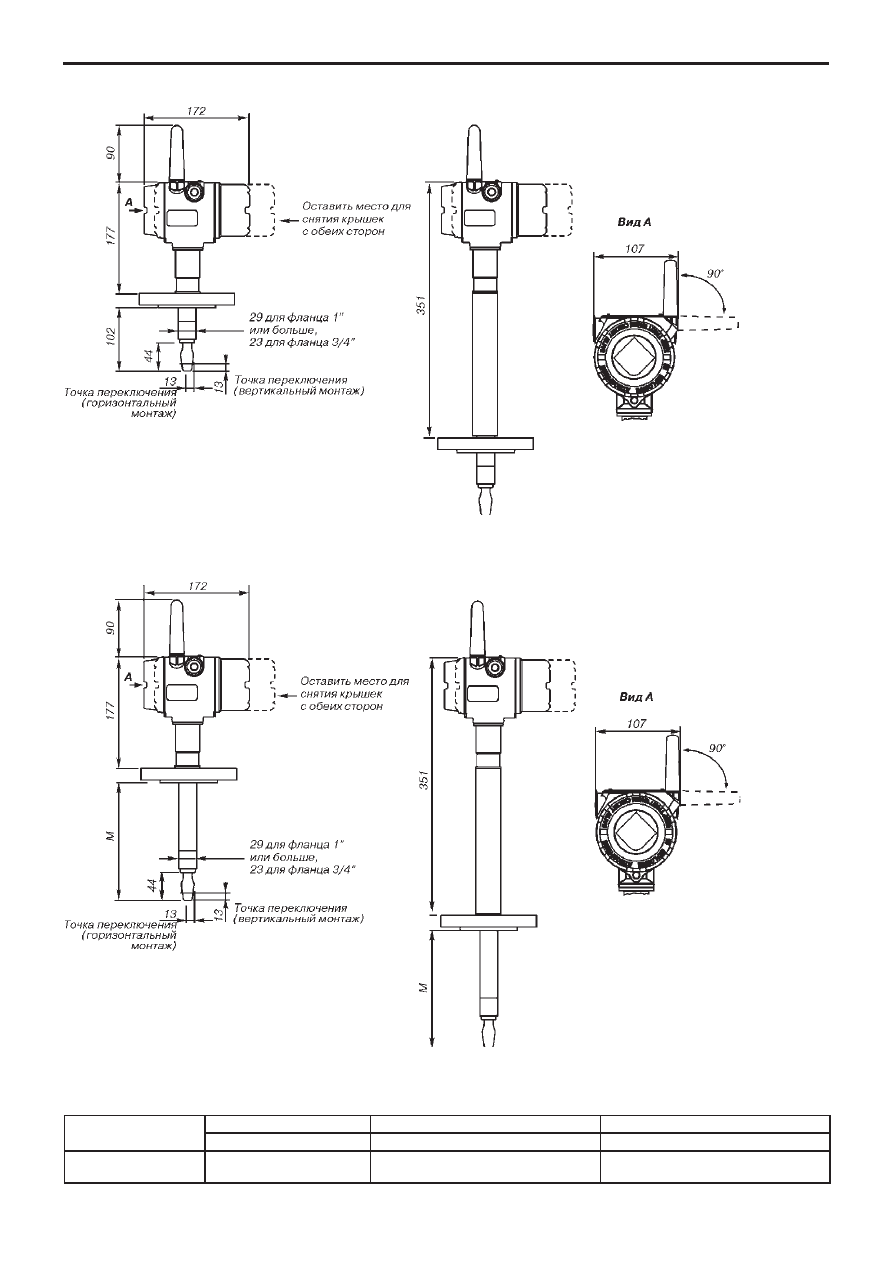

Рис.39. Сигнализатор модели 2160

с фланцевым присоединением (стандартная вилка,

расширенный температурный диапазон, код Е).

Рис.38. Сигнализатор модели 2160

с фланцевым присоединением (стандартная вилка,

стандартный температурный диапазон, код S).

Рис.41. Сигнализатор модели 2160

с фланцевым присоединением (удлиненная вилка,

расширенный температурный диапазон, код Е).

Таблица 13

Рис.40. Сигнализатор модели 2160

с фланцевым присоединением (удлиненная вилка,

стандартный температурный диапазон, код S).
