Уровнемеры Emerson / Метран. Каталог продукции (2021 год, редакция b) - часть 25

Контроллер 3490

ИНФОРМАЦИЯ ДЛЯ ОФОРМЛЕНИЯ ЗАКАЗА

Модель 3491

Таблица 2

Пример кода модели:

3491CLC1CP6CIM

Модель 3492

Таблица 3

Пример кода модели:

3492CLC1CP6CIM

Модель 3493

Таблица 4

Пример кода модели:

3493CLC1CP6CIM

Модель

Описание продукта

Стандартный

3491

Модель 3491, стандартное исполнение

Выходной сигнал

L

4-20 мА

Источник питания

1

115/230 В переменного тока

2

24 В постоянного тока

Корпус/монтаж

P6

Настенный вариант монтажа (IP65)

P7

Щитовой монтаж (IP40 внутри помещений или IP65 при наличии дополнительного шкафа)

P4

Настенный вариант монтажа (NEMA 4X)

Сертификаты изделия

IM

Маркировка искробезопасности в соответствии с ТР ТС (EAC)

Модель

Описание продукта

Стандартный

3492

Модель 3492, контроллер с функцией дифференциации

Выходной сигнал

L

4-20 мА

Источник питания

1

115/230 В переменного тока

2

24 В постоянного тока

Корпус/монтаж

P6

Настенный вариант монтажа (IP65)

P7

Щитовой монтаж (IP40 внутри помещений или IP65 при наличии дополнительного шкафа)

P4

Настенный вариант монтажа (NEMA 4X)

Сертификаты изделия

IM

Маркировка искробезопасности в соответствии с ТР ТС (EAC)

Модель

Описание продукта

Стандартный

3493

Модель 3493, контроллер с функцией регистратора

Выходной сигнал

L

4-20 мА

Источник питания

1

115/230 В переменного тока

2

24 В постоянного тока

Корпус/монтаж

P6

Настенный вариант монтажа (IP65)

P7

Щитовой монтаж (IP40 внутри помещений или IP65 при наличии дополнительного шкафа)

P4

Настенный вариант монтажа (NEMA 4X)

Сертификаты изделия

IM

Маркировка искробезопасности в соответствии с ТР ТС (EAC)

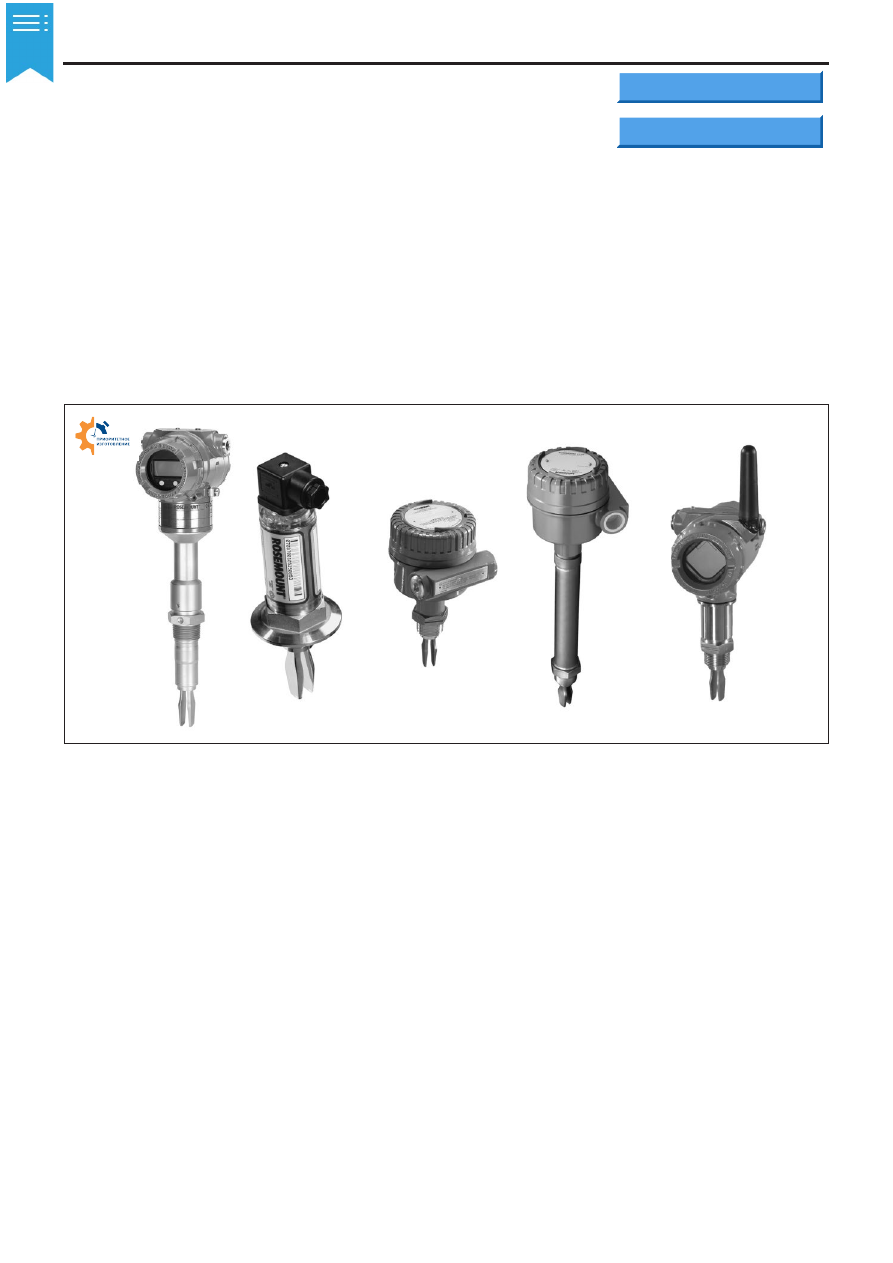

Сигнализатор 2100

Сигнализатор 2100

•

Контролируемые среды: практически все
жидкости с плотностью не ниже 500 кг/м

3

 и

вязкостью от 0,2 до 10000 сП

• Температура процесса:

2110, 2120 и 2160_S: от C40 до 150°С
2130_М, 2140_М: от C40 до 180°С
2130_Е, 2140_М и 2160_E: от C70 до 260°С

• Температура окружающей среды:

от C40 до 80°С

• Давление процесса:

от C0,1 до 10 МПа (до 3 МПа при  исполь-
зовании гигиенических соединений)

•

Наличие взрывозащищенного исполнения
для моделей 2120, 2130, 2140 и 2160

•

Работа с преобразователем дискретного
выходного сигнала в беспроводной
Rosemount

702

Сигнализаторы  2100  предназначены

для  контроля  предельных  уровней  жидкостей  в
технологических емкостях и товарных резервуарах.
Они  имеют  широкий  выбор  технологических
присоединений, материалов корпуса и смачиваемых
частей  для  обеспечения  универсальности  и
превосходной  надежности,  а  также  сменных
модулей электроники различных исполнений.

Проверенные критическими испытаниями

и применениями в полевых условиях конструкци-
онные материалы в совокупности с функциональ-
ной  электроникой  делают  сигнализаторы
подходящими  для  ответственных  процессов
практически  во  всех  отраслях  промышленности.
Сигнализаторы  2100  имеют  все  необходимые
сертификаты  и  разрешительные  документы
для  их  беспрепятственного  использования  на
промышленных предприятиях.

код



заказа

опросный



лист

Сигнализатор 2100

ПРИНЦИП ДЕЙСТВИЯ

Принцип  действия  сигнализаторов  2100  основан  на

принципе действия камертона. Пьезоэлектрический кристалл
возбуждает  механические  колебания  вилки  с  их  собственной
частотой,  изменения  которой  непрерывно  контролируются
электроникой.

Если  устройство  используются  как  сигнализаторы

нижнего предельного уровня, изменение собственной частоты
происходит,  когда  жидкость  в  резервуаре  опускается  ниже
уровня  вилки.  Это  изменение  фиксируется  электроникой,
которая переключает состояние выходного сигнала.
Если  устройство  используется  как  сигнализатор  верхнего
предельного  уровня,  изменение  собственной  частоты
происходит,  когда  жидкость  в  резервуаре  поднимается  выше
уровня вилки.

Технология резонатора с короткой вилкой.



Собственная  частота  колебаний  вилки  (~1300  Гц)  позволяет
избежать  ложных  срабатываний,  возникающих  изза
воздействия  помех  от  вибраций  оборудования.  Кроме  того,
это  дает  возможность  использовать  вилку  малой  длины,  что
позволяет  минимизировать  объем,  занимаемый  устройством
в резервуаре или трубопроводе.

Благодаря технологии резонатора с короткой вилкой,

сигнализаторы  2100  можно  использовать  практически  в
любой жидкой среде. Всестороннее исследование максимально
увеличило  эксплуатационную  эффективность  конструкции
колебательной  вилки,  что  сделало  ее  пригодной  для
большинства  жидкостей,  включая  налипающие  жидкости  (за
исключением  создающих  перемычки  в  вилке),  аэрированные
жидкости и прочие.

ОСОБЕННОСТИ СИГНАЛИЗАТОРОВ 2100

Серия сигнализаторов 2100 состоит из моделей:

 2110   компактная модель;
 2120   полнофункциональная модель;
 2130   модель для использования в условиях высоких

  температур процесса;

- 2140    полнофункциональная  модель  с  выходным  сигналом

4-20  мА  HART,  удаленной  диагностикой  и  локальным
интерфейсом оператора;

 2160  - беспроводная модель с поддержкой протокола



Wireless

HART™.

На работу сигнализаторов 2100 практически не оказывают

влияния  изменения  свойств  жидкости  (плотность,  вязкость,
химический состав), потоки жидкости, турбулентность, пузырьки
газов, пена, вибрации, налипания или наличие твердых частиц.

Модели  2130_Е,  2140_Е  и  2160_E  имеют  расширенный

диапазон рабочих температур (от 70 до 260°C).

Модели  2120  и  2130  обладают  сменными  модулями

электроники  со  встроенными  функциями  самодиагностики,
тактовым  светодиодом,  обеспечивающим  пользователя
информацией о состоянии сигнализатора.

Модели 2130, 2140 и 2160 обладают функцией расширенной

самодиагностики  и  контроля  состояния  вилки,  внутренних
проводов и контактов.

Модель 2160, обладая функциональными приемуществами

предыдущих  моделей,  обеспечивает  передачу  данных  по
беспроводному  протоколу

Wireless

HART  с  рабочей  частотой

2,4 ГГц, технологией передачи сигналов с прямым расширением
спектра (DSSS).

Сигнализаторы  2100  дают  заказчику  возможность

самостоятельно  настраивать  время  задержки  переключения
контактов для минимизации рисков ложного срабатывания при
работе в турбулентных/брызгающих средах.

Конструкция чувствительного элемента  вилки, обеспечивает

быстрое стекание жидкости для максимально быстрого отклика
на изменение уровня жидкости и высокой чувствительности при
контроле уровня сред с высокой плотностью или вязкостью.

Практически  не  требуется  обслуживание  благодаря

отсутствию подвижных частей и щелей.

Переключатель режимов работы и регулятор

времени задержки переключения (кроме моделей 2110).

Переключатель  режимов  работы  позволяет  устанавливать
сигнализатор на срабатывание при переходе от жидкой среды
к сухой (обычно сигнализация нижнего предельного уровня) или
при переходе от сухой среды к жидкой (обычно сигнализация
верхнего предельного уровня).

Кроме  того,  имеется  возможность  выбрать  время

задержки  переключения.  Увеличение  времени  задержки
практически исключает риск ложного срабатывания при работе
в турбулентных и разбрызгивающихся средах.

Тактовый светодиод (модели 2110, 2120 и 2130)

.

Тактовый (мигающий) светодиод предназначен для визуальной
индикации состояния работы.

Светодиод мигает, когда выходной сигнал находится в

состоянии "выключено" и светится постоянно, если он находится
в  состоянии  "включено".  Светодиод  постоянно  отображает
состояние  работы  устройства  (разная  частота  миганий
указывает  на  неисправности),  а  также  дает  информацию  о
состоянии процесса.

Магнитная контрольная точка

 (модели 2110, 2120

и  2130).  На  корпусе  сигнализатора  находится  магнитная
контрольная  точка,  с  помощью  которой  можно  провести
проверку функциональности сигнализатора и подключенных к
нему систем.

Если  приложить  магнит  к  данной  точке,  текущее

состояние  выходного  сигнала  сигнализатора  изменится  на
противоположное.

Функция самодиагностики и контроля состояния

работы

.  Модели  2130,  2140  и  2160  обладают  функцией

самодиагностики,  которая  обеспечивает  непрерывное
слежение за состоянием вилки и внутренней проводки.

Д а н н а я   д и а г н о с т и к а   п о з в о л я е т   о п р е д е л я т ь

повреждения,  нанесенные  вилке  посредством  коррозии,
внутренние  и  внешние  механические  повреждения  вилки,  а
также обрыв проводки внутри корпуса сигнализатора.

П р и   о п р е д е л е н и и   о д н о г о   и з   д а н н ы х   т и п о в

повреждений тактовый светодиод мигает с разной частотой, что
сопровождается подачей безопасной электрической нагрузки
на сигнализатор.

Электрическое

подключение.

Клеммный  блок

моделей 2120 и 2130 находится на верхней части корпуса, что
обеспечивает удобный доступ к клеммам. Защита от обратной
полярности и от короткого замыкания обеспечивают безопасное
и  простое  электрическое  подключение.  Для  сигнализаторов
2100 доступны следующие типы модулей электроники:
  переключатель  непосредственной  нагрузки  (модели  2110,
2120, 2130);
 PNP/ПЛКвыход (модели 2110, 2120, 2130);
 релейный выход (модели 2120, 2130);
 искробезопасный модуль NAMUR (модели 2120, 2130);
 модуль 8/16 мА (модели 2120, 2130);
- реле неисправности и сигнализации (2130);
  беспроводной  модуль  (модель  2160).  Электропитание
датчка  осуществляется  от  сменного  искробезопасного
литийтионилхлоридный  модуля  питания.  Время  работы
десять лет при одноминутной периодичности передачи данных.
Периодичность передачи данных настраивается пользователем
и составляет от 1 с до 60 мин.

Конструкция вибрационной вилки.

Быстрое

стекание жидкости ("fast drip"), обеспечиваемое конструкцией
вилки (среда стекает с кончиков вилки), в сочетании с малым
временем  срабатывания,  повышает  быстродействие  и
чувствительность  сигнализаторов  серии  2100  к  изменениям
плотности среды.

Сигнализатор 2100

КОНСТРУКЦИЯ

Сигнализаторы  уровня  жидкостей  2100  состоят  из

корпуса,  присоединения  к  резервуару  и  чувствительного
элемента  вибрационной вилки. В контакте с технологической
средой резервуара находятся только присоединение и вилка.

Сигнализатор 2110.

Корпус сигнализатора модели

2110  изготавливается  из  нержавеющей  стали.  Сигнализатор
оснащен  тактовым  светодиодом  и  4контактным  разъемным
соединением  для  подключения  кабеля  для  подачи  питания  и
передачи сигнала.

С и г н а л и з а т о р   2 1 2 0 .

К о р п у с   с и г н а л и з а т о р а

модели  2120  может  изготавливаться  из  стеклонаполненного
нейлона,  алюминия  или  нержавеющей  стали  и  оснащается
двумя  кабельными  вводами  M20,  1/2  или  3/4  дюйма  NPT.
В  зависимости  от  требований  технологического  процесса
сигнализатор можно заказать как в общепромышленном, так и
во взрывозащищенном исполнениях.

Сигнализатор 2130.

 Корпус сигнализатора модели

2130  может  изготавливаться  из  алюминия  или  нержавеющей

стали  и  оснащается  с  двумя  кабельными  вводами  M20,
1/2  или  3/4  дюйма  NPT.  В  зависимости  от  требований
технологического  процесса  сигнализатор  можно  заказать
как  в  общепромышленном,  так  и  во  взрывозащищенном
исполнениях. Для работы в условиях высоких температур вилка
отделена от электроники термоизолятором.

Сигнализатор 2140 и 2160.

Корпус сигнализатора

модели  2160  изготавливается  из  алюминия  с  низким
содержанием меди. Опционально оснащаются ЖК индикатором.
Для модели 2140 ЖК индикатор дополнительно имеет кнопки
настройки  сигнализатора  (локальный  интерфейс  оператора),
также  при  отсутствии  ЖК  индикатора  модель  2140  может
быть  оснащена  внешней  кнопкой  запуска  тестирования
устройства  (код  заказа  DP).  В  зависимости  от  требований
технологического  процесса  сигнализатор  можно  заказать
как  в  общепромышленном,  так  и  во  взрывозащищенном
исполнениях. Для работы в условиях высоких температур вилка
отделена от электроники термоизолятором.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1

Характеристика

Модель

Описание

Технические параметры

Гистерезис (вода)

2110, 2120, 2160

±1 мм

2130, 2140

2,5 мм

Точка переключения (вода)

Все модели

13 мм от конца вилки по вертикали / от края вилки по горизонтали (меняется
в зависимости от плотности жидкости)

Переключение режима “сухой/
влажный”

2110

Клеммно

2120, 2130

Механический переключатель

2140, 2160

Программно

Время задержки при
переключении

2120, 2130

0,3; 1, 3; 10 или 30 секунд

2140, 2160

Программируется в диапазоне от 0 до 3600 секунд. По умолчанию
составляет 1 секунду

Выходной сигнал

2110, 2120, 2130

Релейный переключатель

2140

4–20 мА с цифровым сигналом по протоколу HART

2160

Цифровой беспроводной сигнал по протоколу

Wireless

HART

Условия эксплуатации

Давление процесса

Все модели

-0,1...10 МПа - для фланцевого и резьбового присоединения;
-0,1...3 МПа - для гигиенического присоединения.
Примечание: зажимной уплотнитель (код опции 02120-2000-000)
ограничивает максимальное рабочее давление до 130 кПа

Температура процесса

2110, 2120, 2160_S -40...150°С

2130_М, 2140_M

-40...180°С

2130_Е, 2140_E,
2160_Е

-70...260°С

Температура окружающей
среды

Все модели

-40...80°С

Минимальная плотность
жидкости

2110, 2120, 2160

600 кг/м

3

2130

500 кг/м

3

2140

400 кг/м

3

Диапазон вязкости жидкости

Все модели

0,2...10 000 сП

Содержание твердых частиц и
налипания

Все модели

Максимально рекомендованный диаметр твердых частиц в жидкости не
более 5 мм. При работе с липкими жидкостями избегайте засорения вилок

Очистка методом CIP (система
безразборной мойки)

Все модели

Выдерживает процедуру паровой очистки при температуре до 150°C

Степень защиты от внешних
воздействий

2110, 2120, 2130,
2140

IP66, IP67 согласно EN60529, NEMA

®

 4X (при использовании входящей в

комплект заглушки и соответствующих кабельных уплотнений)

2160

IP66 по ГОСТ 14254

Электрические параметры

Напряжение питания

2110, 2120, 2130

Общепромышленное исполнение: 20...264 В переменного тока 50/60 Гц или
от 20 до 60 В пост. тока

2120, 2130

Искробезопасное исполнение: Ui < 15 В; Ii < 32 мА; Pi < 0,1 Вт; Li>0,06 мГн;
Сi=12 нФ

Сигнализатор 2100

КРАТКОЕ ОПИСАНИЕ

Wireless

HART

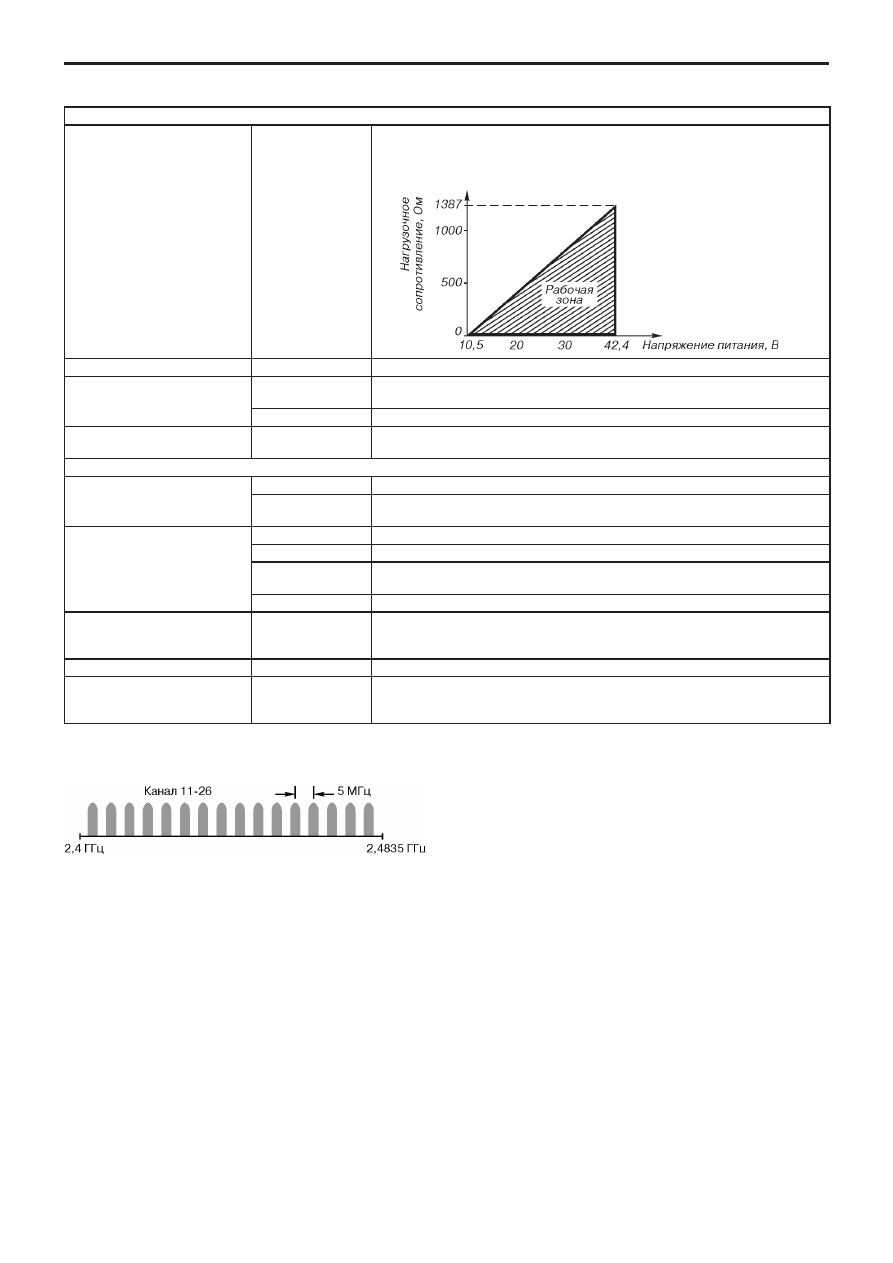

Рис.1.

Стандарт радиосвязи IEEE 802.15.4

Диапазон частот IMS 2,4 ГГц, разделенный на 15
радиоканалов

(см.рис.1)

Частота опроса выбирается пользователем 1, 2,4, 16,

32 секунды или от 1 до 60 мин.

Надежность передачи данных > 99%

Защита передачи данных

Wireless

HART

Беспроводная сеть защищена следующими технологиями:

- технология прямого расширения спектра (DSSS);
- используется механизм контрольных сумм и подтверждения
передачи данных;
- все данные кодируются, используется 128-битный код.

DSSS:

  объединяет  сигнал  данных  с  последовательностью

символов, известных как "чипы" – таким образом "расширяя"
сигнал  по  большей  полосе.  Другими  словами,  исходный
сигнал  умножается  на  сигнал  шума,  сгенерированный
псевдослучайной  последовательностью  положительного  и
отрицательного битов. Приемник, умножает полученный сигнал

на ту же последовательность, получая исходную информацию.
Когда сигнал "расширен", мощность исходного узкополосного
сигнала  распределяется  по  широкому  диапазону,  уменьшая
мощность на каждой конкретной частоте (т.н. низкая плотность
мощности).  Так  как  расширение  уменьшает  силу  сигнала  на
отдельных  участках  спектра,  сигнал  может  восприниматься
как  шум.  Приемник  должен  распознать  и  демодулировать
полученный сигнал, очистив исходный сигнал от добавленных
"чипов".

Выходная радиочастотная мощность антенны:

Внешняя антенна  (опция WK): максимум 10 мВт (10 дБм).

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный  срок  эксплуатации  –  12  месяцев

со  дня  ввода  в  эксплуатацию,  но  не  более  18  месяцев  с
даты  изготовления.  По  вопросам  расширенной  гарантии
проконсультируйтесь с заводом-изготовителем.

КОМПЛЕКТ ПОСТАВКИ

- вибрационный сигнализатор Rosemount 2100

1 шт.

- руководство по эксплуатации

1 экз.

- сертификат функциональных испытаний  (при заказе)  1 экз.
- паспорт на прибор

1 экз.

Электрические параметры

(продолжение)

Напряжение питания

2140

10,5 –42,4 В пост. тока (10,5 –30 В пост. тока в искрозащищенном
исполнении). Для работы по HART-протоколу Rmin = 250 Ом при напряжении
питания от 16,25 до 42,4 В. Максимальное сопротивление контура
определяется уровнем напряжения внешнего источника питания

2160

Автономный модуль питания 701PBKKF, артикул 00753-9220-0001 (рис. 6)

Защита

2110, 2120, 2130,
2140

Защита от короткого замыкания и смены полярности

2140

Защита от переходных процессов (код заказа T1)

Клеммное соединение
(диаметр жилы)

2110, 2120, 2130,
2140

Максимум 2,5 мм

2

Механические параметры

Материал вилки

Все модели

Нержавеющая сталь 316L (1.4404)

2120, 2130, 2140,
2160

Нержавеющая марки 316L (1.4404) с сополимерным покрытием ECTFE,
сплав C-276

Материал корпуса

2110

Нержавеющая сталь 304

2120

Нейлон PA66 30% стекловолокно

2120, 2130, 2140,
2160

Алюминиевый сплав ASTM B85 A3360.0

2120, 2130, 2140

Нержавеющая сталь 316C12

Длина вибрационной вилки

Все модели

Короткая вилка для установки с минимальной погружаемой частью минимум
50 мм. Удлинение вилки до 4 м.
Примечание: см.раздел "Габаритные размеры"

Тип присоединения

Все модели

Резьба; фланец. (см. раздел "Информация для оформления заказ")

Гигиеническое присоединение Все модели

Фитинги: 38 мм (1,5 дюйма) или 51 мм (2 дюйма) Tri-Clamp, 1 дюйм BSPP (G)
уплотнительное кольцо, другие фитинги - по заказу.
Материал: нержавеющая сталь марки 316L SST

Продолжение таблицы 1

Сигнализатор 2100

ОБЩИЕ ТРЕБОВАНИЯ К МОНТАЖУ

Факторы, которые необходимо учесть при

использовании сигнализаторов 2100:

Убедитесь, что параметры жидкости находятся в заданных

диапазонах  температуры  и  давления  (см.  технические
характеристики).

Проверьте,  находится  ли  вязкость  жидкости  в  рекомендо

ванном диапазоне (см. технические характеристики).

У б е д и т е с ь ,   ч т о   п л о т н о с т ь   ж и д к о с т и   н а х о д и т с я   в

рекомендованном диапазоне.

Проверьте,  существует  ли  риск  налипания  на  вилке.

Налипающие  и  высыхающие  продукты  могут  образовывать
чрезмерный слой налипаний.

Убедитесь  в  отсутствии  риска  образования  перемычек

на  вилке.  Примерами  продуктов,  которые  могут  образовать
перемычки, являются плотные бумажные пульпы и битум.

Проверьте содержание твердых частиц в жидкости.

Максимальный диаметр твердых частиц в жидкости не должен

превышать 5 мм. Если диаметр твердых частиц превышает 5 мм,
необходим  дополнительный  анализ,  проконсультируйтесь  с
заводомизготовителем.

Проблемы могут возникнуть, если продукт покрывает вилку

и высыхает, образуя затвердевшие комки.

В  большинстве  случаев  сигнализаторы  нечувствительны  к

пенообразованию (не реагируют на пену). Однако в некоторых,
достаточно редких, случаях, на очень плотную пену сигнализатор
может реагировать как на жидкость. Такие ситуации возникают
при производстве мороженого и апельсинового сока.

Рекомендации по монтажу:

Всегда устанавливайте сигнализатор в нормально замкнутое

состояние (состояние "включено").

Для  сигнализации  высокого  уровня  состояние  "включено"

соответствует отсутствию жидкости ("Dry On").

Для  сигнализации  низкого  уровня  состояние  "включено"

соответствует погружению в жидкость ("Wet On").

При  вводе  в  эксплуатацию  всегда  проверяйте  систему  с

помощью магнитной контрольной точки.

Обеспечьте  достаточное  пространство  для  монтажа  и

электрических соединений (габаритные размеры сигнализатора
приведены в разделе "Габаритные и установочные размеры").

Избегайте установки сигнализатора в месте налива жидкости

в резервуар, во избежание попадания жидкости на сигнализатор
при наполнении резервуара.

Избегайте  сильного  забрызгивания  вилки.  Увеличение

времени  задержки  переключения  снижает  вероятность
случайного срабатывания, вызванного разбрызгиванием.

Удостоверьтесь,  что  вилки  не  соприкасаются  со  стенками

резервуара, внутренней арматурой или перегородками.

Избегайте  вибрации  вилки,  имеющей  большую  длину,

посредством ее укрепления (см.рис.2).

Обеспечьте достаточное расстояние между наслоениями на

стенке резервуара и вилкой (см.рис.3).

Требуется более тщательная установка, если сигнализатор

предполагается  установить  вблизи  источника  вибрации  с
частотой около 1300 Гц, так как данная частота является рабочей
частотой вибрационных сигнализаторов.

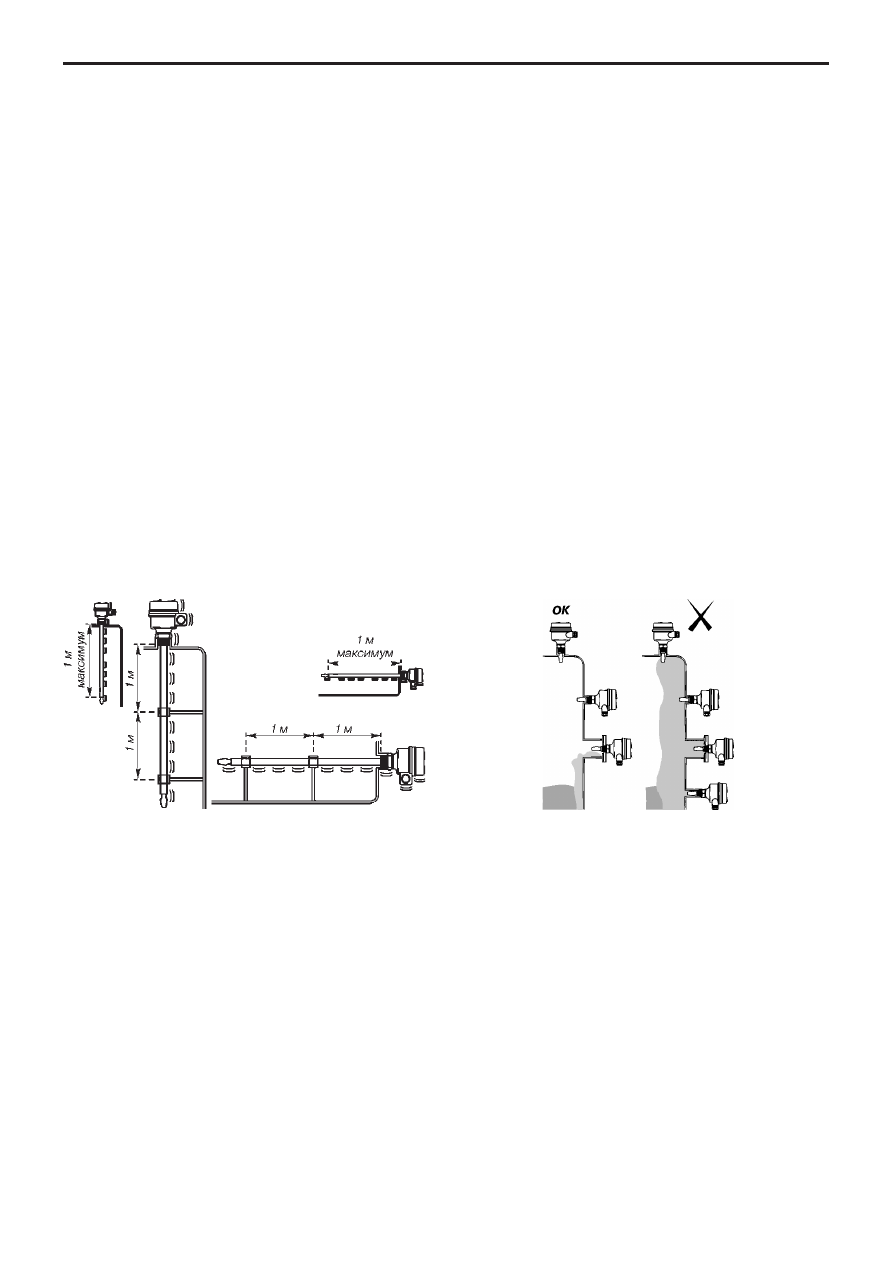

Рис.2. Укрепление вилки сигнализатора при наличии

сильных изгибающих нагрузок.

Рис.3. Пример правильной и неправильной установки

при наличии налипаний на стенке резервуара.

Сигнализатор 2100

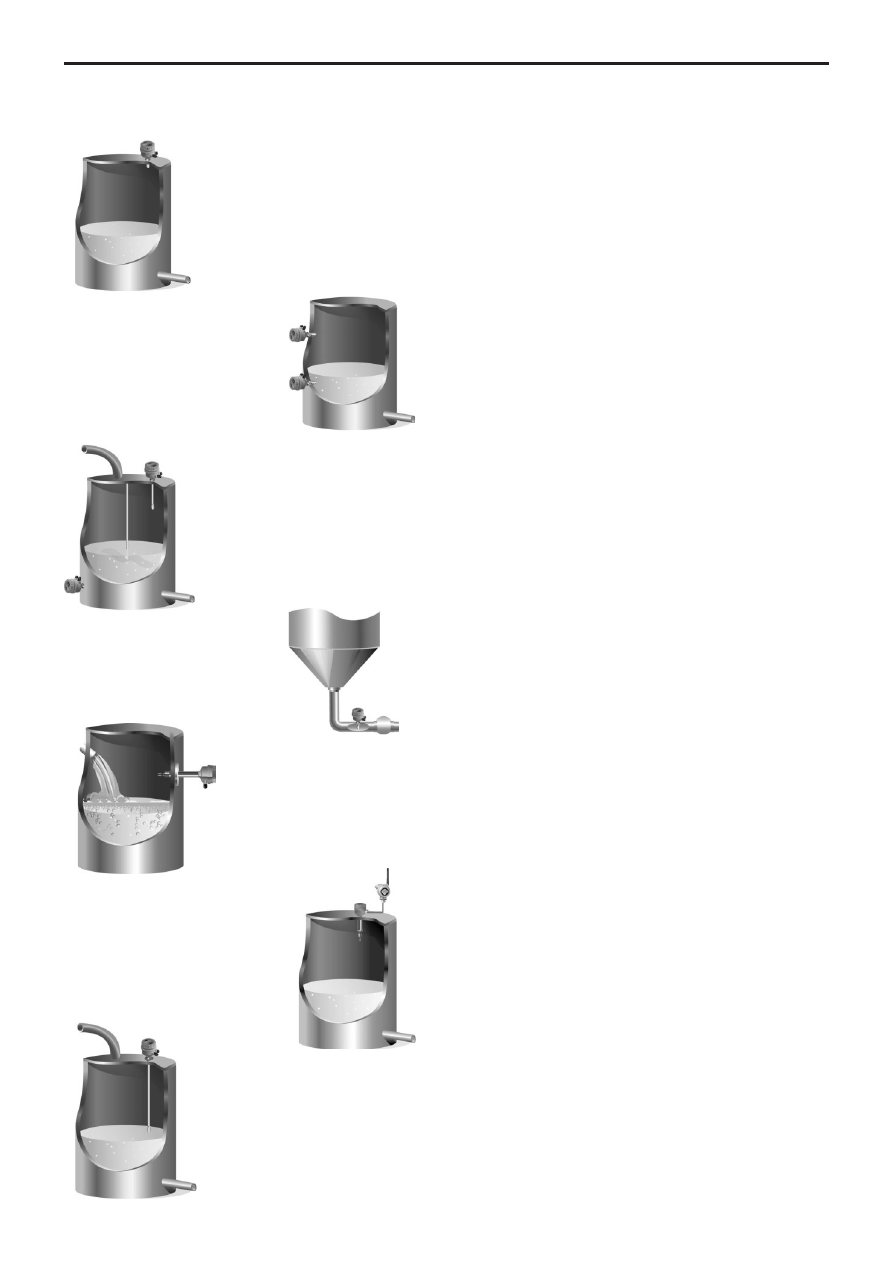

ПРИМЕРЫ ПРИМЕНЕНИЙ

Защита от переливов (все модели)

Утечки  жидкости,  вызванные  переполнением  резервуара,
могут  представлять  опасность  для  людей  и  окружающей
среды,  привести  к  потерям  продукта  и  большим  затратам
на  ликвидацию  последствий.  Сигнализаторы  уровня  серии
2100, установленные для контроля верхнего уровня жидкости
в  резервуаре  способны  обеспечить  надежную  защиту  от
переливов  и,  в  случае  аварийной  ситуации,  подать  сигнал  о
переполнении  в  систему  управления  или  на  исполнительные
механизмы.

Сигнализация верхнего и нижнего уровня (все модели)

Определение  максимального  и  минимального  уровней  в
резервуарах,  содержащих  жидкости  различного  типа    это
идеальная  область  применения  сигнализаторов  серии  2100.
Они надежно функционируют в широком диапазоне температур
и давлений процесса и прекрасно подходят для использования
в  качестве  сигнализаторов  верхнего  и  нижнего  предельного
уровня.

Защита от ложных срабатываний (модели 2120, 2130,
2140 и 2160)

Зачастую в дозировочных резервуарах установлены мешалки
или  другие  устройства  для  смешивания  сред  и  обеспечения
однородности продукта и его текучести. Выбор пользователем
одного  из  значений  задержки  времени  переключения  в
диапазоне  от  0,3  до  30  с  позволяет  исключить  риск  ложного
переключения, спровоцированного попаданием брызг продукта
от работающего оборудования.

Установка на трубопровод (все модели)

Малая  длина  вилки    50  мм  (зависит  от  типа  присоединения)
обеспечивает минимальное проникновение в технологическую
среды  и  обеспечивает  простую  и  экономичную  установку
сигнализатора  на  трубопроводы  малых  диаметров  или
резервуары,  под  любым  углом.  При  выборе  переключателя
непосредственной  нагрузки  в  качестве  модуля  электроники,
сигнализатор обеспечивает надежный контроль работы насосов
и их защиты от холостого хода.

Работа в условиях высоких температур (модель 2130_Е,
2140_Е и 2160_Е)

Предназначены  для  работы  в  условиях  высоких  температур.
Благодаря надежной конструкции возможна постоянная работа
в диапазоне температур от 70 до 260°С.

Применение с использованием беспроводных технологий
(модель 2160)

Использование беспроводной технологии позволяет сократить
затраты  на  установку  на  90%  и  передавать  намного  больше
данных  в  систему  управления  по  сравнению  с  проводными
технологиями.  Вибрационные сигнализаторы уровня моделей
2120  и  2130  могут  использоваться  с  преобразователем
дискретного сигнала в беспроводной сигнал Rosemount 702.

Гигиенические применения (все модели)

Отполированная  поверхность  вилок  сигнализатора  имеет
класс  обработки  поверхности  (Ra)  выше  0,8  мкм,  что
отвечает  критериям  проектирования  для  наиболее  строгих
санитарных требований пищевой, а также фармацевтической
промышленности.  Изготовленные  из  нержавеющей  стали,
вилки  сигнализаторов  серии  2100  выдерживают  режим
паровой очистки (CIP) при различных температурах.



Высокая надежность



Возможность тестирования
в неавтоматическом режиме



Регулятор задержки времени
переключения



Устойчивость к ложным
срабатываниям



Гигиеническая обработка
поверхности



Удлиненная вилка



Широкий диапазон
рабочих температур



Наличие специальной
тепловой трубки



Высокая температура



Высокое давление



Использование
беспроводных
сигнализаторов уровня



Возможность работы
в качестве ретранслятора
беспроводного сигнала



Компактная вилка



Низкая стоимость

Сигнализатор 2100

203

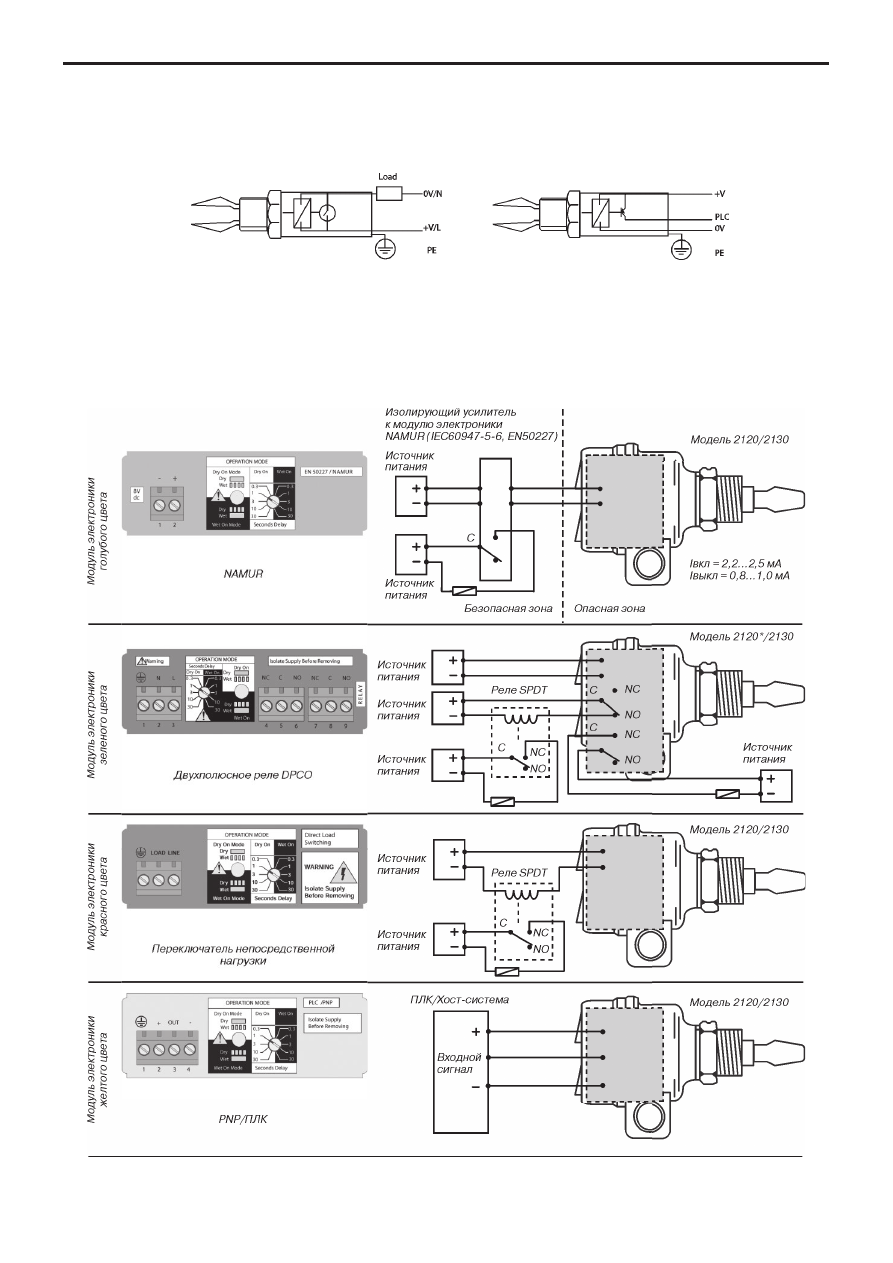

СХЕМЫ ВНЕШНИХ ПОДКЛЮЧЕНИЙ

Модель

2110

Сигнализатор модели 2110 должен быть заземлен  либо через контакты, либо с использованием внешнего заземления.

Модели

2120/2130

Сигнализаторы  моделей  2120  и  2130  должны  быть  заземлены    либо  через  контакты,  либо  с  использованием  внешнего

заземления.

Рис.4.

Рис.5.
