Уровнемеры Emerson / Метран. Каталог продукции (2021 год, редакция b) - часть 26

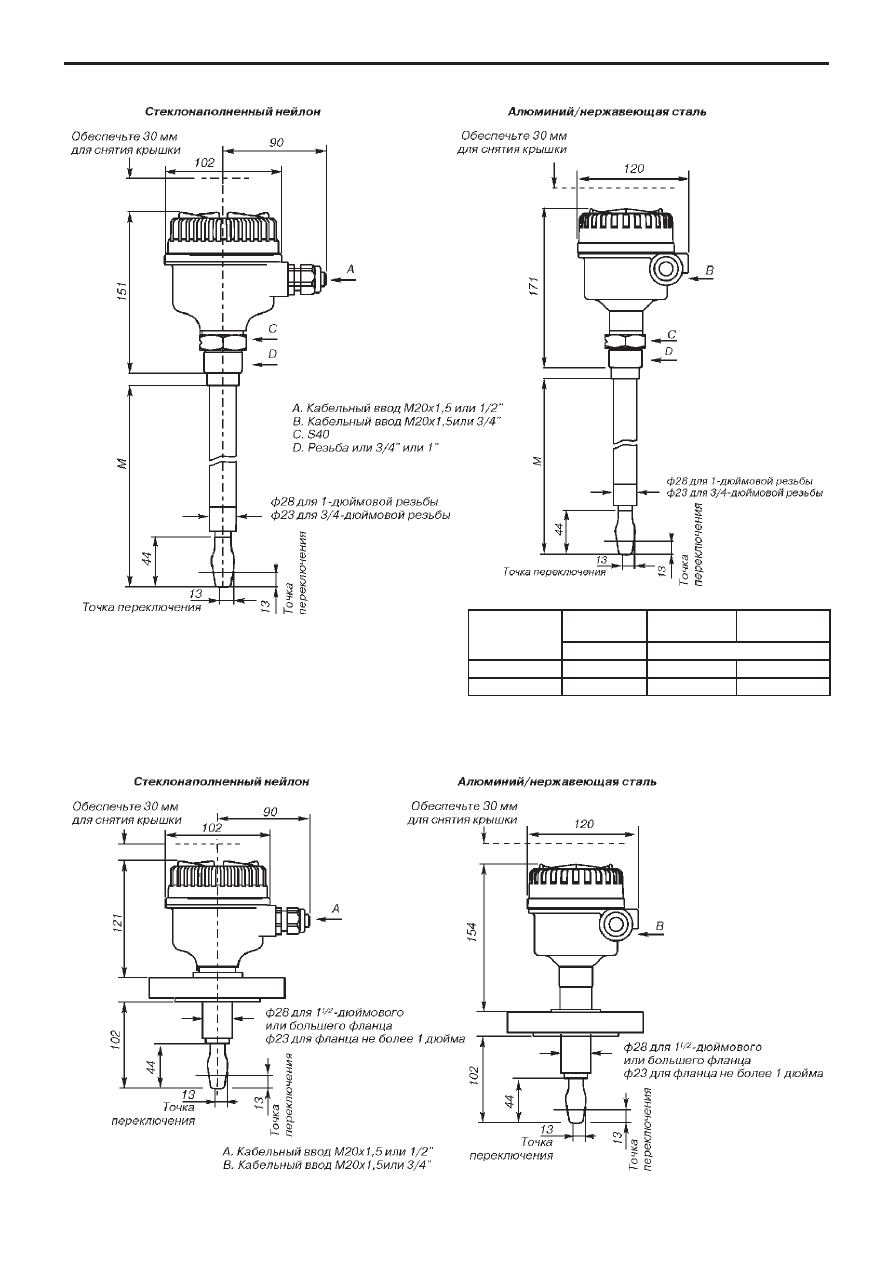

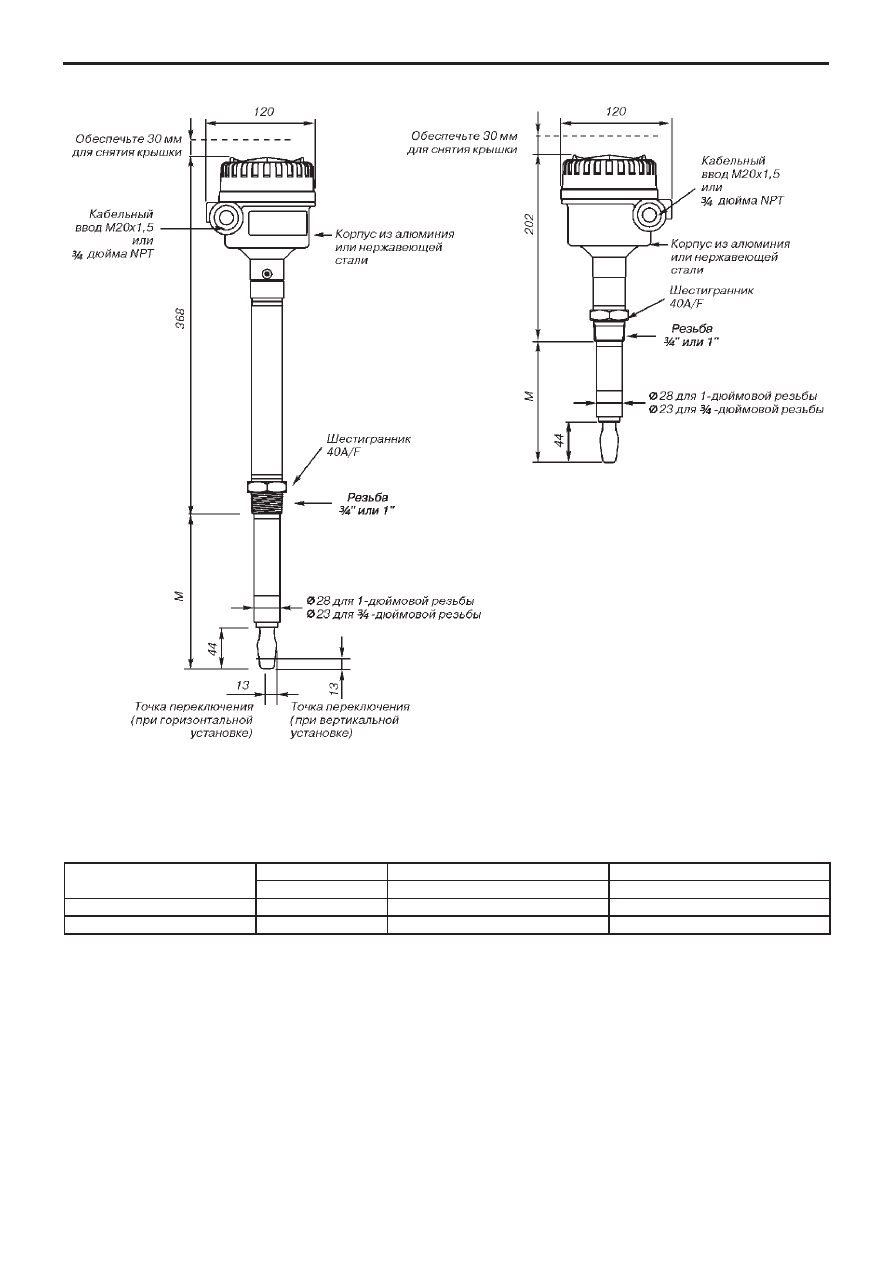

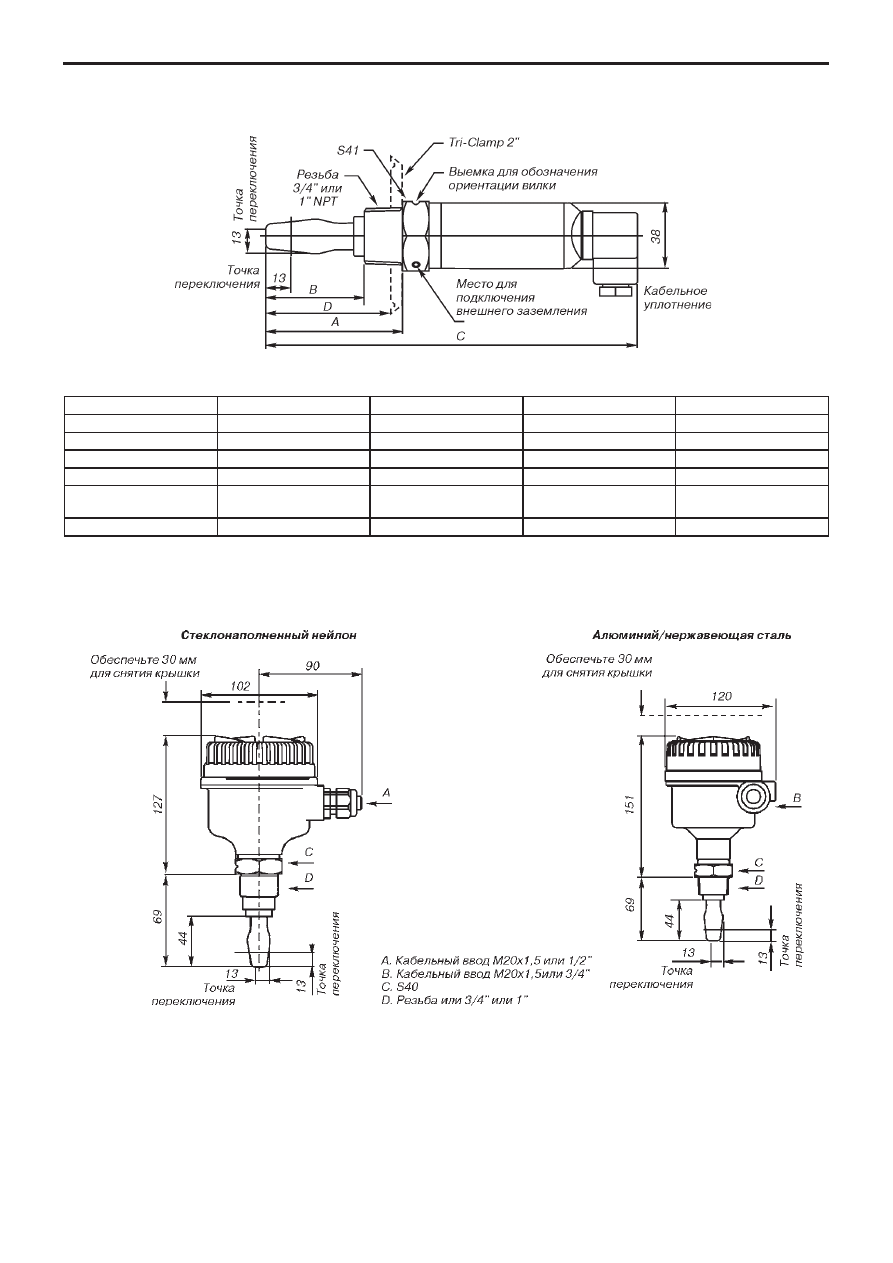

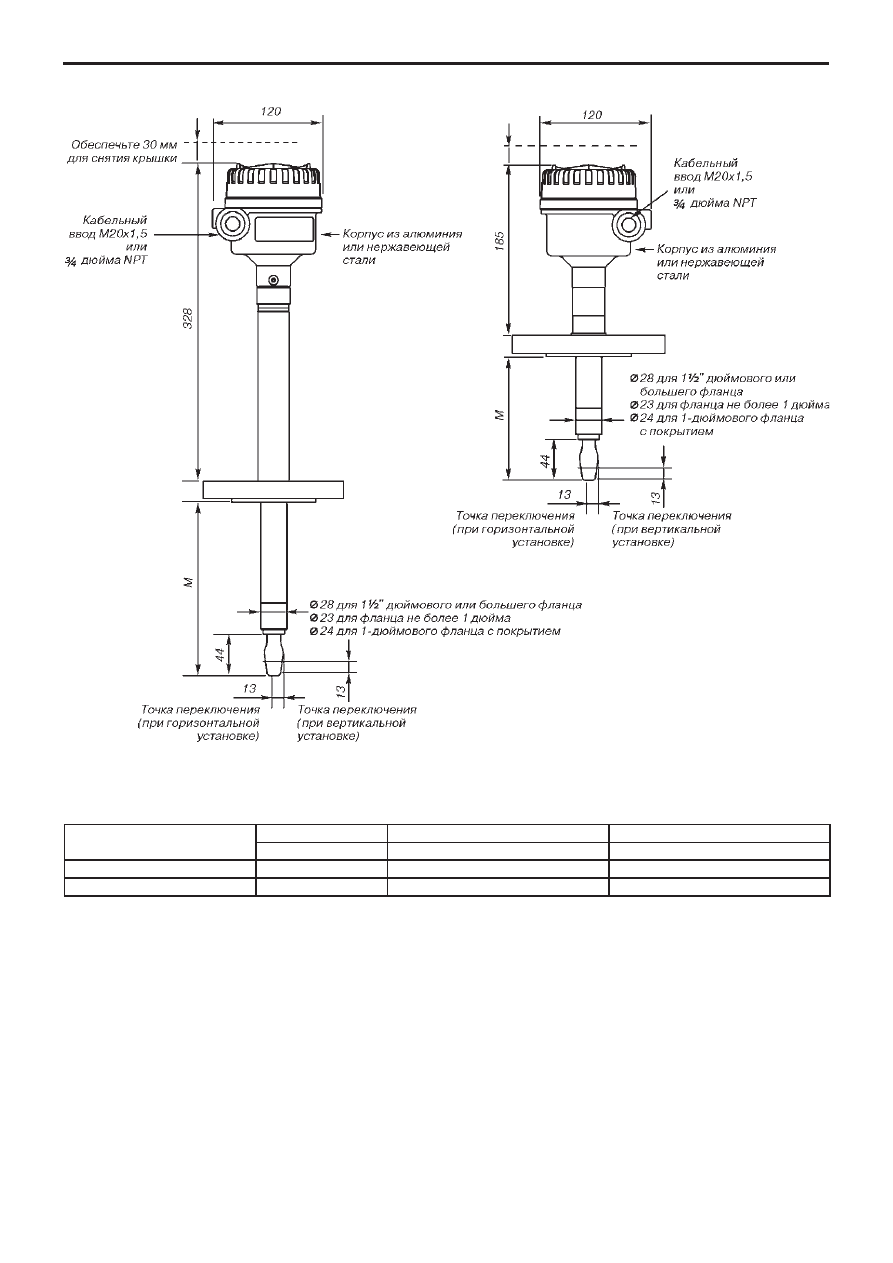

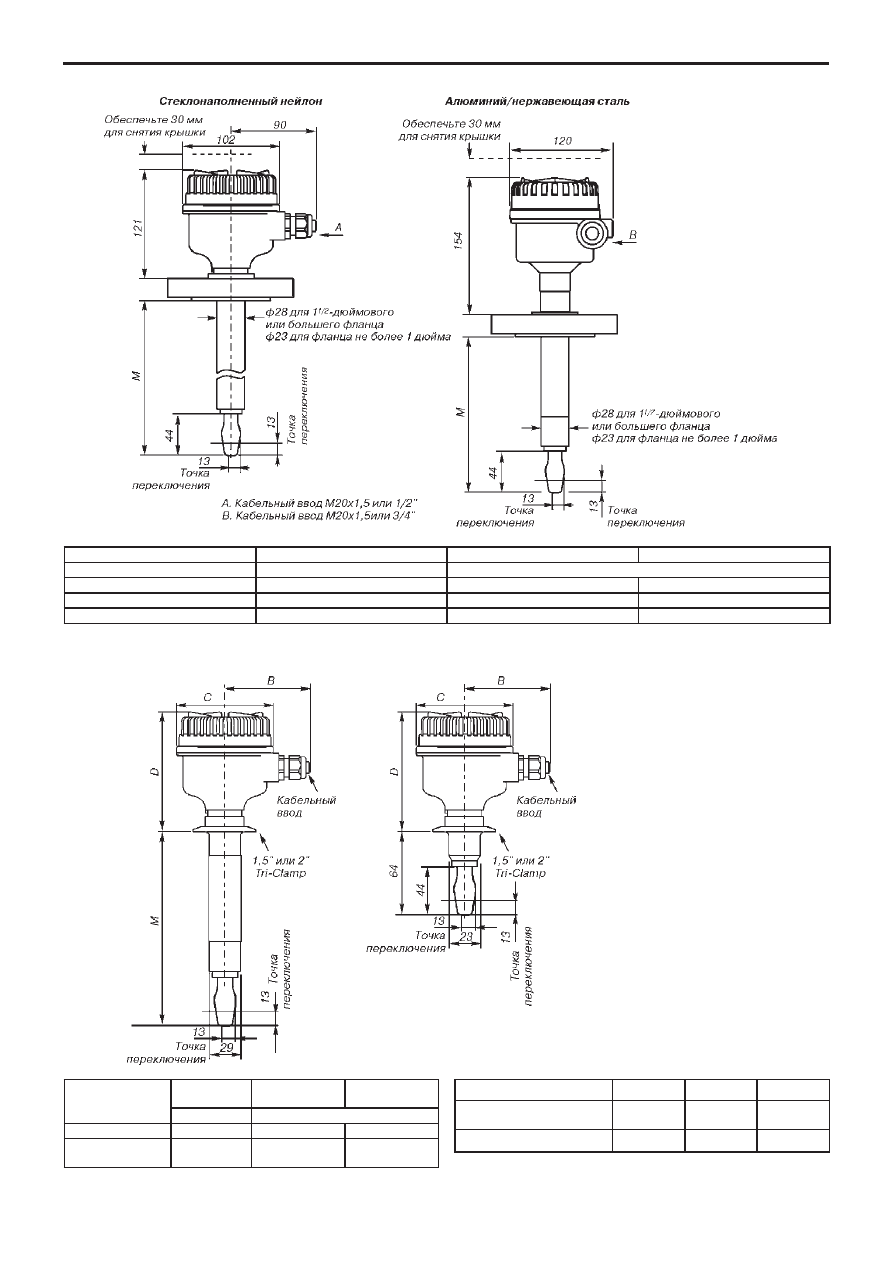

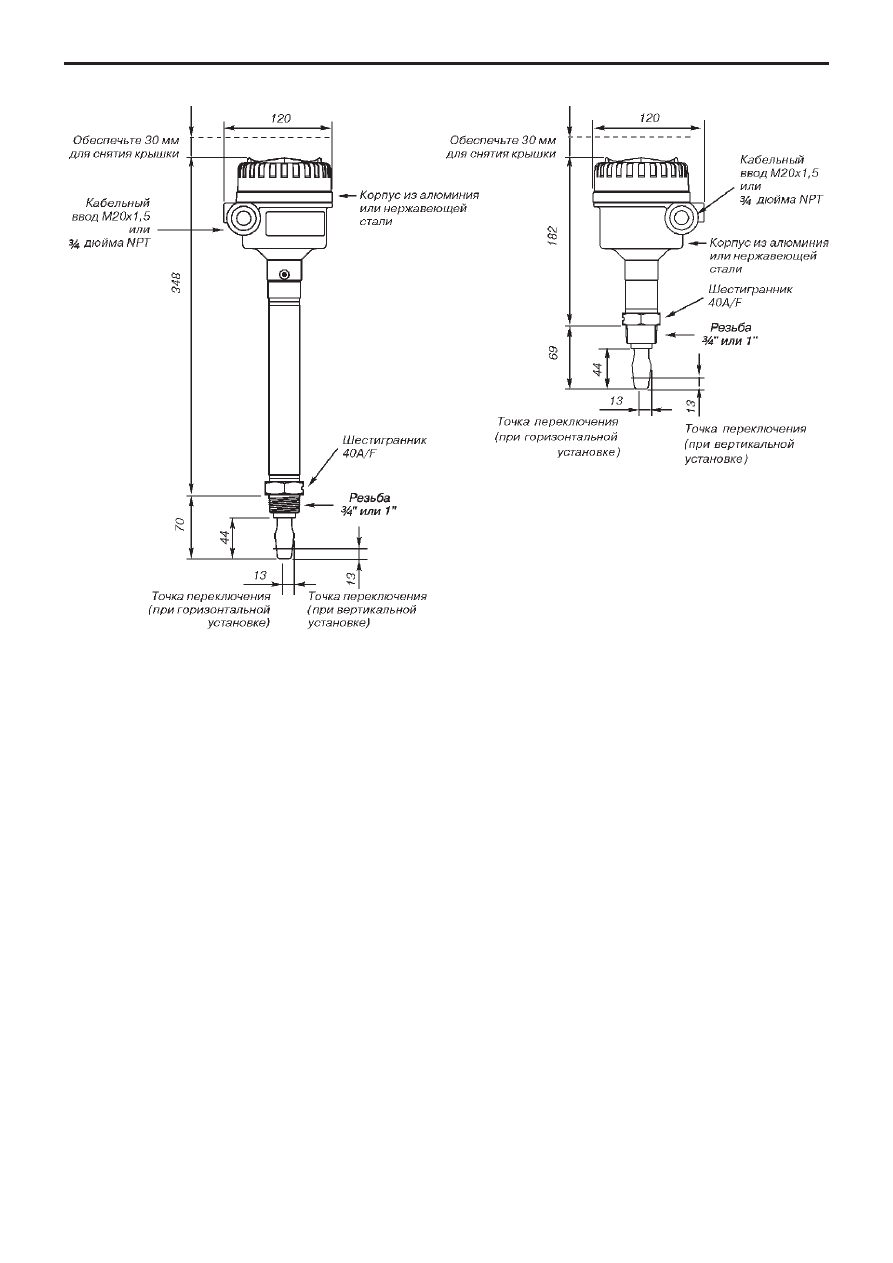

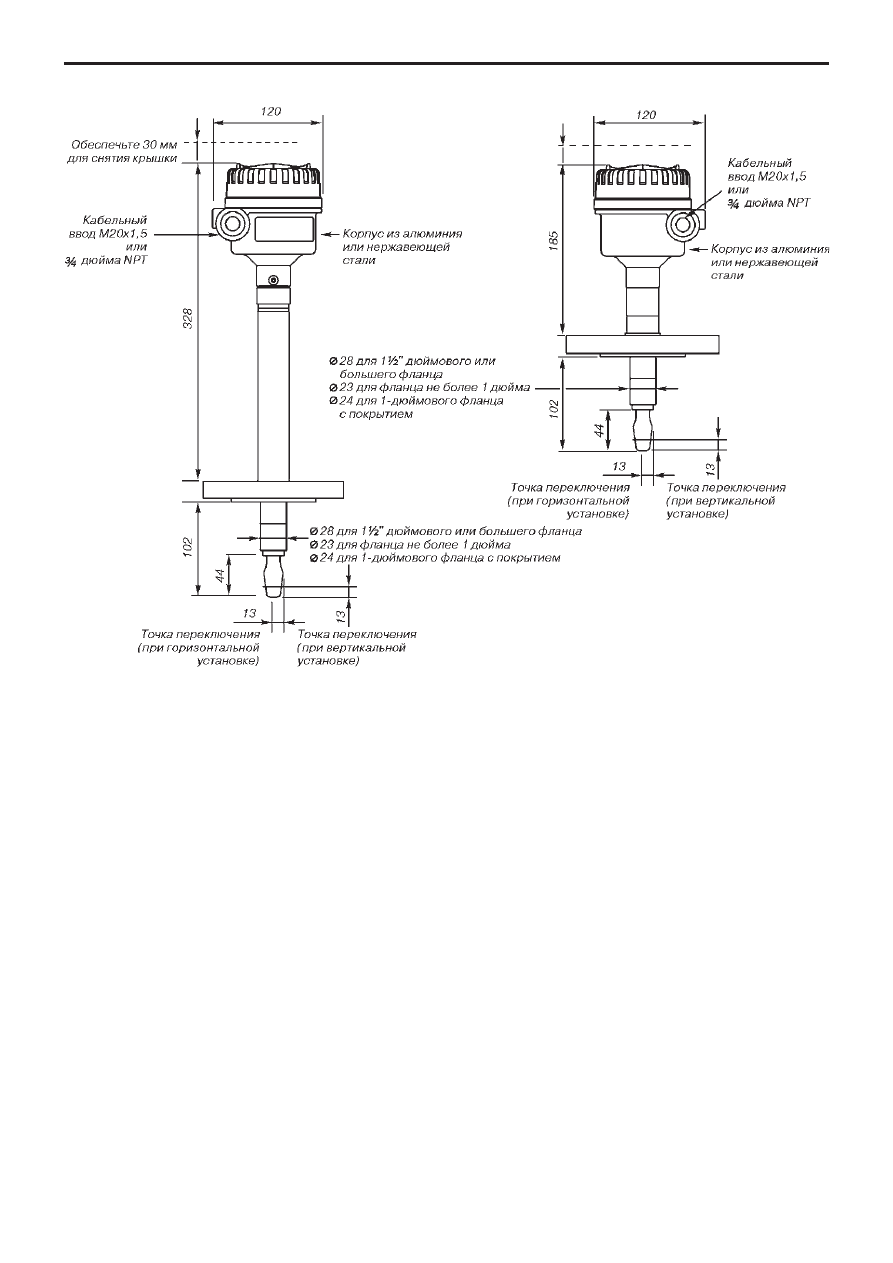

Сигнализатор 2100
204

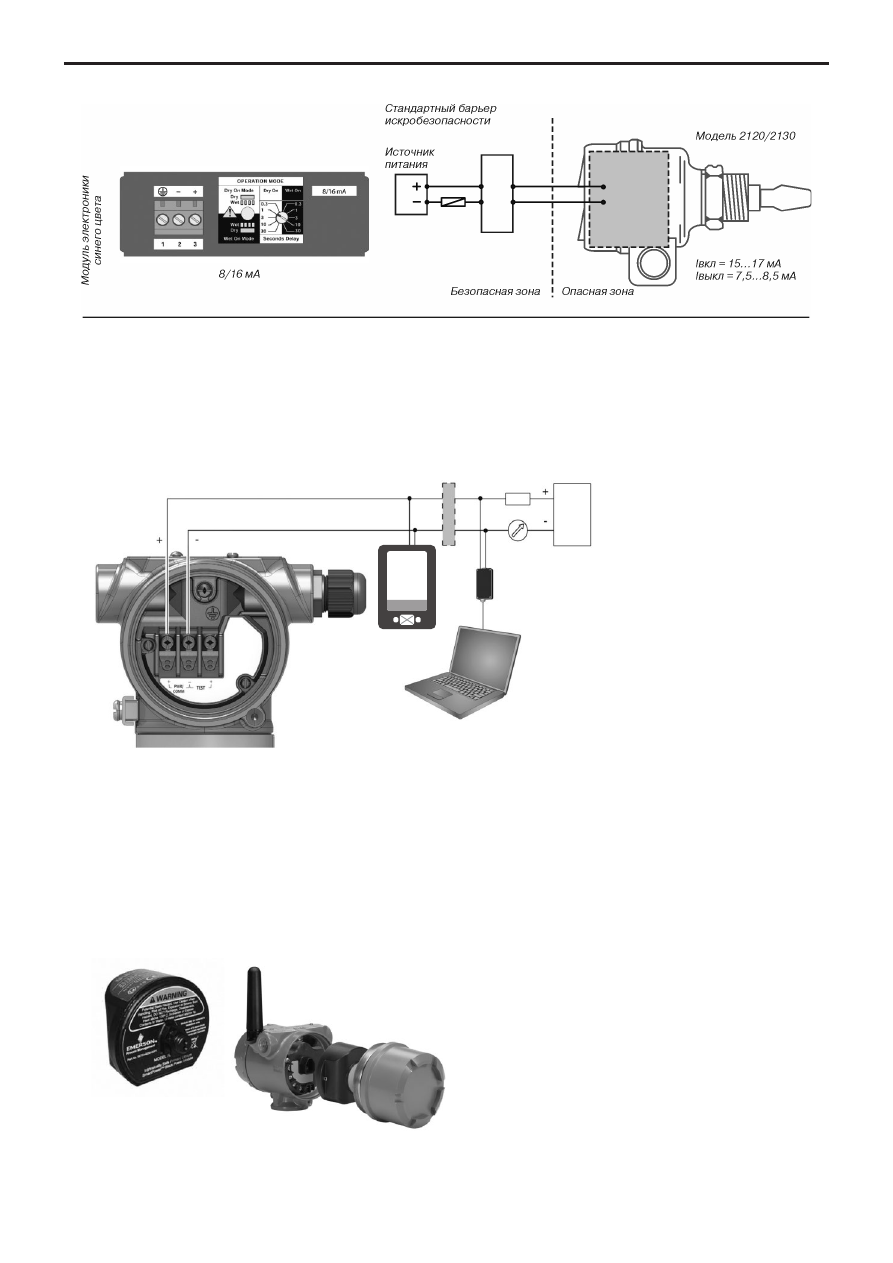

Рис.5 (продолжение).
* Модель 2120 оснащена однополюсным реле SPCO. За более подробной информацией обращайтесь к руководству по
эксплуатации. Для получения более подробной информации по подключению сигнализаторов обращайтесь к соответствующим
руководствам по эксплуатации.
Модель
2140
Осторожно! Не подсоединять запитанные сигнальные провода к клеммам “TEST”. Неправильное подключение может привести
к выходу из строя цепи тестирования.
Полевой
коммуникатор
БИ
Источник
питания
ПК
R
HART-модем
БИ - барьер искрозащиты (только для
искробезопасного исполнения)
R - Сопротивление нагрузки
≥
250 Ом
Рис.6.
Модель
2160
Работа от автономного модуля питания 701PBKKF Black Power (рис.7):
- маркировка взрывозащиты 0ExiaIICT,T5;
- разъем исключающий риск неправильного подключения;
- корпус из полибутадиена-терефталата (PBT);
- рабочее напряжение 7,2 В. Модуль содержит две литий-тионилхлоридные батареи с напряжением 3,6 В каждая, токоограничительный
резистор и предохранитель;
- диагностика низкого заряда, позволяющая своевременно произвести замену модуля питания;
- модуль питания не перезаряжается.
Рис.7.
Выходные искробезопасные параметры модуля питания:
Напряжение, U, не более
7,8 В
Ток, I, не более
2,16 А
Мощность, Р, не более
0,829 Вт
Емкость, С, Не более
3 мкФ
Индуктивность, L, не более
7,6 мкГн
