Уровнемеры Emerson / Метран. Каталог продукции (2021 год, редакция b) - часть 20

2051L

КОДЫ, ДИАПАЗОНЫ ИЗМЕРЕНИЙ, ХАРАКТЕРИСТИКИ

Таблица 1

Модель
датчика

Код

диапазона

измерений

Верхние пределы измерений, кПа

Допускаемые пределы

сенсора, кПа

Пределы значений

статического давления

Pmin

Pmax

2051L

2

0,622

62

от -62 до 62

от 1900 кПа до 5100 кПа

в зависимости от типа

фланцев

3

2,5

248

от -248 до 248

4

20,7

2068

от -2068 до 2068

Примечание: нуль и диапазон могут быть установлены любыми в допустимых пределах сенсора, при этом диапазон может быть

больше или равен минимальному диапазону, приведенному в табл.1 для соответствующего типа датчика и кода диапазона.

•

Конструкция и принцип действия датчиков.

Конструкция

и принцип действия датчиков 2051L аналогичны конструкции и
принципу действия датчика давления 3051L.

•

Влияние вибрации

  не  превышает  ±0,1%  от  Pmax  (для

диапазонов  частот  10-60  Гц  амплитуда  смещения  0,21  мм,  в
диапазоне частот 60-2000 Гц с амплитудой ускорения 3g).

•

Влияние источника питания:

  менее  ±0,005%  на  1  В  от

диапазона изменения выходного сигнала.

•

Влияние монтажного положения.

Изменение монтажного

положения  не  влияет  на  диапазон  измерения.  Отклонение
нуля составляет для датчиков:

2051С до 0,311 кПа;
2051Т до 0,622 кПа;
2051L: при вертикальном монтаже датчика до 0,249 кПа,

при горизонтальном монтаже датчика до1,243 кПа.

В  любом  варианте  смещение  нуля  может  быть  устранено
калибровкой.

•

Защита от переходных процессов (код Т1)

Соответствует стандарту IEEE C62.41, категория В
Скачок до 6 кВ (0,5 мкс - 100 кГц)
Скачок до 3 кВ (8х20 мкс)
Скачок до 6 кВ (1,2х50 мкс)
Соответствует

стандарту

IEEE

C37.90.1

(способность

выдерживать скачки напряжения или тока)
Скачок 2,5 кВ, форма волны 1,0 МГц

•

Характеристики выходных сигналов и энергопотребле-

ния
Код выхода А

Выходной сигнал 4-20 мА постоянного тока (с изменением по
линейному закону или по закону квадратного корня - по выбору
пользователя)  с  наложенным  на  него  цифровым  сигналом
HART.
Датчик

работает

от

внешнего

источника

питания

с

напряжением от 10,5 до 42,4 В постоянного тока без нагрузки.
Максимальное

сопротивление

нагрузки

определяется

уровнем напряжения внешнего источника питания и не должно
выходить за пределы рабочей зоны (см.рис.1).
Rmax=43,5 (Uист.пит. - 10,5 В) Ом
Для работы по HART-протоколу Rmin = 250 Ом при напряжении
питания от 16,25 до 42,4 В.

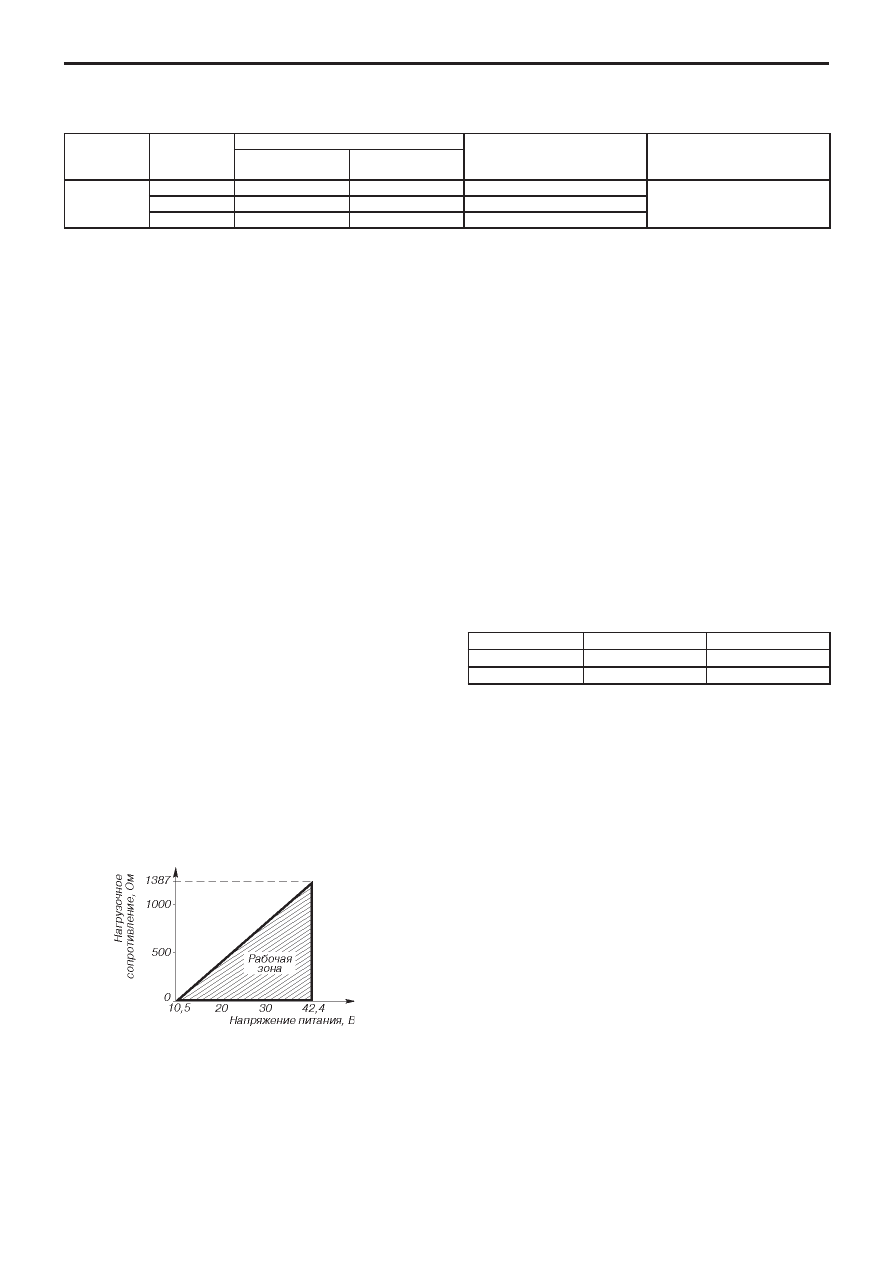

Рис.1.  Выходной сигнал 4-20 мА.

Если  программа  самодиагностики  обнаружит  неисправность
датчика,

то

для

предупреждения

пользователя

будет

установлен  сигнал  аварии  высокого  или  низкого  уровня  в
зависимости от настройки.
Высокий  или  низкий  уровень  сигнализации  выбирается
пользователем.

•

Локальный интерфейс оператора (LOI)

Локальный  интерфейс  оператора  для  настройки  датчика
реализован  2  кнопками  внешнего  (код  D4)  или  внутреннего
исполнения (код M4).
Кроме  того  возможно  исполнение  с  одной  внешней  кнопкой
настройки нуля (код DZ)

•

Аварийный режим

В случае если входное давление выйдет за пределы диапазона
измерения,  аналоговый  сигнал  датчика  давления  будет
установлен в соответствующий уровень насыщения.
Датчик

давления

в

процессе

работы

непрерывно

осуществляет

процедуру

самодиагностики.

В

случае

выявления неисправности датчик выводит аналоговый сигнал
на аварийный уровень.
Уровни  аварии  и  насыщения  могут  быть  определены
пользователем  в  листе  конфигурационных  параметров  при
заказе  (код  С9),  либо  настроены  во  время  эксплуатации  в
соответствии с табл.2.

Таблица 2

Код выхода М, экономичный

Выходной  сигнал  1-5  В  постоянного  тока  с  изменением  по
линейному  закону  или  закону  квадратного  корня  от  входного
параметра

(по

выбору

пользователя);

с

наложенным

цифровым сигналом в стандарте HART.
Датчик

работает

от

внешнего

источника

питания

с

напряжением от 9 до 28 В постоянного тока без нагрузки.
Минимальное  сопротивление  нагрузки  100  кОм  (на  клеммах
Uout).
Потребляемая мощность 27-84 мВт, потребляемый ток 3 мА.
При

обнаружении

неисправности

на

выходе

датчика

устанавливается сигнал ниже 0,94 В либо выше 5,4 В.
Высокий  или  низкий  уровень  сигнализации  выбирается
пользователем.

Коды выхода F

Цифровой сигнал по протоколу Foundation Fieldbus.
Для

датчиков

требуется

внешний

источник

питания

постоянного тока от 9 до 32 В.
Потребление тока 17,5 мА для всех конфигураций.

Коды выхода X

Беспроводной

Wireless

HART.

Уровень сигнала

4-20 мA насыщение 4-20 мA аварийный

Низкий, мА

3,70 - 3,90

3,60 - 3,80

Высокий, мА

20,10 - 22,90

20,20 - 23,00

2051L

КРАТКОЕ ОПИСАНИЕ

Wireless

HART

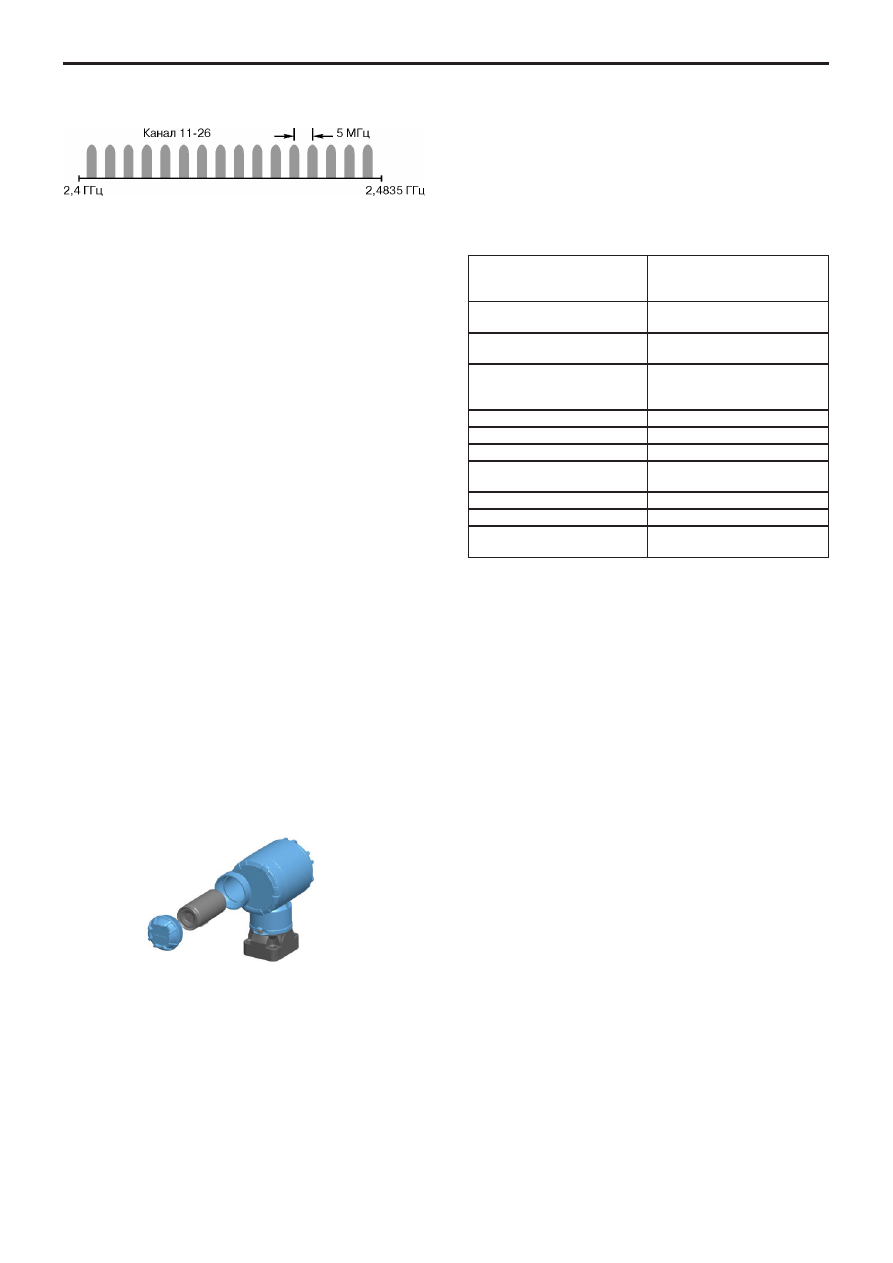

Рис.1.1.

Стандарт радиосвязи IEEE 802.15.4

Диапазон частот IMS 2,4 ГГц, разделенный на 16

радиоканалов

(см.рис.2)

Период обновления данных: 1

, 2, 4, 16,



32 секунды или

от 1 до 60 мин.

Надежность передачи данных > 99%

Защита передачи данных

Wireless

HART

Беспроводная сеть защищена следующими технологиями:

- технология прямого расширения спектра (DSSS);
- используется механизм контрольных сумм и подтверждения
передачи данных;
- все данные кодируются, используется 128 -битный код.

DSSS:

  объединяет  сигнал  данных  с  последовательностью

символов, известных как "чипы" – таким образом "расширяя"
сигнал по большей полосе. Другими словами, исходный сигнал
умножается на сигнал шума, сгенерированный псевдослучайной
последовательностью  положительного  и  отрицательного
битов.  Приемник,  умножает  полученный  сигнал  на  ту  же
последовательность,  получая  исходную  информацию.  Когда
сигнал "расширен", мощность исходного узкополосного сигнала
распределяется по широкому диапазону, уменьшая мощность
на каждой конкретной частоте (т.н. низкая плотность мощности).
Так  как  расширение  уменьшает  силу  сигнала  на  отдельных
участках  спектра,  сигнал  может  восприниматься  как  шум.
Приемник  должен  распознать  и  демодулировать  полученный
сигнал, очистив исходный сигнал от добавленных "чипов".


Датчик работает от модуля питания 701 PGNKF Green Power

(см.рис.1.1).

•

Выходная радиочастотная мощность антенны

Внутренняя антенна (опция WP): максимум 10 мВт (10 дБм)

•

Выходные искробезопасные параметры модуля питания:

Напряжение, Uо, не более

3,9 В

Ток, Iо, не более

2,78 А

Мощность, Ро, не более

2,71 Вт

Емкость, Со, не более

100 мкФ

Индуктивность, Lо, не более  4,6 мкГн

Для  интеграции    данных  от  беспроводных  приборов  в

систему  верхнего  уровня  используется  шлюз  1420  или  1410,
см.разделы

"Беспроводной шлюз 1420"

и

"Беспроводной

шлюз 1410".

(1)

Если  температура  рабочей  среды  превышает  85°С,  то  на

каждый  градус  превышения  максимальная  температура
окружающей среды должна быть снижена на 1,5°С.

(2)

104°С  -  при  измерении  вакуумметрического  давления,  до

54°С при измерении давления ниже 3,5 кПа-абс.

Примечание:  предельная  температура  350°С  для  случая
монтажа  датчика  в  сборе  с  выносными  разделительными
мембранами  1199  и  до  260°С  при  прямом  монтаже  датчика  с
мембраной на удлинителе.

•

Устойчивы к воздействию относительной влажности

окружающего воздуха

до 100% при температуре 35°С и более низких с конденсацией
влаги.

•

Степень защиты от воздействия пыли и воды IP66

  по

ГОСТ 14254

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

  Резьба кабельного ввода 1/2-14 NPT; М20х1,5. В датчике

с  кодом  выхода  А  соединения  для  сигнала  HART  неразъемно
подключены к клеммному блоку.

ТЕХНОЛОГИЧЕСКИЕ СОЕДИНЕНИЯ



Со стороны высокого давления: фланец 2, 3, или 4 дюйма

класса 150, 300 по стандарту ASME B 16.5 (ANSI); фланец 50, 80
или 100 мм, класса PN 40 по ГОСТ 33259-2015 или EN 1092-1.
Со  стороны  низкого  давления:  отверстия  1/4-18  NPT  на
фланце; 1/2 -14 NPT на переходнике.

2051L

Температурные пределы
со стороны низкого
давления, °C

Сенсор с кремнеоргани-
ческой жидкостью

(1)

от -40 до 121

(2)

Сенсор с инертным
заполнением

(1)

от -30 до 85

(2)

2051L

Температурные пределы
со стороны высокого
давления, °C

Syltherm

®

 XLT

от -75 до 145

D.C. Silicone 704

от 0 до 205

D.C. Silicone 200

от -45 до 205

Инертный
(галоидоуглеводород)

от -15 до 205

Водный раствор глицерина

от -45 до 160

Neobee

®

 M-20

от -15 до 205

Водный раствор
пропиленгликоля

от -15 до 95

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

•

Температура окружающей среды:

от -40 до 85°С;
от -40 до 80°С (со встроенным индикатором).

•

Температура хранения:

от -46 до 110°С;
от -40 до 85°С (со встроенным индикатором).

•

Температура процесса

Таблица 3

Рис.1.1.

2051L

  Кроме этих конфигурационных параметров в программном

обеспечении  датчика  содержится  информация,  которая  не
может  быть  изменена  пользователем:  тип  датчика,  пределы
сенсора,

минимальная

шкала,

заполняющая

жидкость,

изоляционные  материалы,  серийный  номер  модуля  и  номер
версии программного обеспечения.



Диагностика

  Датчик

проводит

непрерывную

самодиагностику.

При  возникновении  неисправности  датчик  активизирует
аналоговый

предупредительный

сигнал,

выбираемый

пользователем.  Затем  HART-коммуникатор  или  система
управления  могут  запросить  у  датчика  информацию  о
характере неисправности.
Датчик выдает информацию для выполнения корректирующих
действий. Если оператор считает, что неисправность возникла
в  цепи,  датчик  может  быть  настроен  на  выдачу  специального
выходного сигнала для тестирования цепи.

СЕРТИФИКАЦИЯ ДАТЧИКОВ СЕРИИ 2051

Сертификат  на  соответствие  требованиям  Технического
регламента  Таможенного  союза  ТР  ТС  020/2011  “Электро-
магнитная совместимость технических средств”.
Сертификат  соответствия  требованиям  Технического  рег-
ламента Таможенного союза ТР ТС 012/2011 “О безопасности
оборудования для работы во взрывоопасных средах”.

IM

Взрывозащита  вида  “искробезопасная  электрическая

цепь” по ТР ТС 012/2011

HART:

0Ex ia IIC T4 Ga Х (-60°C

≤

 Tокр

≤

 +70°C)

Foundation FieldBus, Profibus-PA:

0Ex ia IIC T4 Ga Х (-60°C

≤

 Tокр

≤

 +60°C)

Wireless

HART:

0Ex ia IIC T4 Ga Х (-40°C

≤

 Tокр

≤

 +70°C)

EM

Взрывозащита вида “взрывонепроницаемая оболочка” по

ТР ТС 012/2011
Ga/Gb Ex db IIC T4…T6 X
T4, T5 (-60°C

≤

 Tокр

≤

 80°C)

T6 (-60°C

≤

 Tокр

≤

 70°C)

КM

Сертификация взрывобезопасности ТР ТС 012/2011

Комбинация IM и EM
При

установке

и

эксплуатации

необходимо

уточнять

специальные условия (X) для безопасного использования.

ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ

(89/336/ЕЕC)

  Датчики давления 2051 соответствуют требованиям IECEN

61326 и NAMUR NE-21.

ПОВЕРКА

-  методика  поверки:  МИ  4212-025-2013  «Преобразователи
давления измерительные 2051. Методика поверки»;

- интервал между поверками - 5 лет.

КОМПЛЕКТ ПОСТАВКИ

-  преобразователь с госповеркой;
-  руководство по эксплуатации;
-  паспорт;
-  методика поверки;
-  комплект монтажных узлов (в зависимости от заказа);
-  остальное в соответствии с заказом.

ДЕТАЛИ, ПОДВЕРГАЮЩИЕСЯ ДЕЙСТВИЮ

РАБОЧЕЙ СРЕДЫ (СМАЧИВАЕМЫЕ ДЕТАЛИ)

•

2051L

Технологические соединения на фланцах (сторона
высокого давления)

Рабочие  мембраны,  включая  поверхность  уплотняющей
прокладки:
Нержавеющая сталь 316 L, сплав C-276, тантал.
Удлинители:
CF-3M  (отливка  из  нержавеющей  стали  316  L  материал  по
ASTM  A743),  CW12MW  (отливка  из  сплава  С-276),  подходит  к
номенклатуре труб сортамента 40 и 80.
Монтажный фланец:
Углеродистая  сталь  с  цинково-кобальтовым  покрытием  или
нержавеющая сталь.

Стандартные технологические соединения (сторона
низкого давления)

Разделительные мембраны:
Нержавеющая сталь 316 L, сплав C-276.
Фланцы и переходники:
CF-8M (отливка из нержавеющей стали 316 материал по ASTM
A743)

ДЕТАЛИ, НЕ ПОДВЕРГАЮЩИЕСЯ ВОЗДЕЙСТВИЮ

РАБОЧЕЙ СРЕДЫ (НЕСМАЧИВАЕМЫЕ)

Корпус электроники

Алюминиевый

с

низким

содержанием

меди

или

из

нержавеющей  стали:  CF-3M  (отливка  из  нерж.  стали  316)  или
CF-8M (отливка из нерж. стали 316). Полиуретановое покрытие.
Защита от пыли и влаги IP65, IP66, IP68.

Корпус сенсорного модуля Coplanar

CF-3M (отливка из нержавеющей стали 316).

Болты

Углеродистая сталь с покрытием цинк/кобальт по ASTM A449,
тип  1;  аустенитная  нержавеющая  сталь  316  по  ASTM  F593G;
ASTM  A  193,  разряд  B7M  легированная  сталь  с  цинковым
покрытием.

Уплотнительные кольца крышек

Buna-N

Заполняющая жидкость сенсорного модуля

Кремнеорганическая жидкость (D.C. 200) или фторуглеродное
масло.

Заполняющая жидкость

Syltherm

®

 XLT, кремнеорганическая жидкость (D.C. Silicone 704,

D.C. Silicone 200), инертное масло, раствор глицерина, Neobee
M-20 или раствор пропиленгликоля

ФУНКЦИОНИРОВАНИЕ

ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

  Используя доступ по HART-протоколу, пользователь может

легко  провести  конфигурирование,  диагностику  и  калибровку
датчика.


Конфигурирование

  Конфигурирование

датчика

легко

осуществить

с

помощью  полевого  коммуникатора  Trex.  Конфигурирование
устанавливает рабочие параметры датчика:
- давление в точках 4 и 20 мА;
- значение времени демпфирования (от 0 до 60 с - по выбору
пользователя);
- вид физических единиц;
- тэг: 8 алфавитно-цифровых знаков;
- дескриптор: 16 алфавитно-цифровых знаков;
- сообщение: 32 алфавитно-цифровых знака;
- дата и др.параметры.

2051L

МАССА

Масса преобразователя без учета дополнительных опций.

Таблица 4.1

Размер фланца

Без удлинителя, кг

2 дюйма / 50 мм, кг

4 дюйма / 100 мм, кг

6 дюйма / 150 мм, кг

2 дюйма, класс 150

5,7

–

–

–

3 дюйма, класс 150

7,9

8,8

9,3

9,7

4 дюйма, класс 150

10,7

12,0

12,9

13,8

2 дюйма, класс 300

7,9

–

–

–

3 дюйма, класс 300

10,2

11,1

11,6

12,0

4 дюйма, класс 300

14,7

16,1

17,0

17,9

DN50/PN40

6,2

–

–

–

DN80/PN40

8,8

9,7

10,2

10,6

DN100/PN10/16

8,1

9,0

9,5

9,9

DN100/PN40

10,5

11,5

11,9

12,3

Масса дополнительных узлов:

- 1,8 кг для корпуса из нержавеющей стали;
- 0,2 кг для индикатора (опции М4, М5);
- 0,04 кг для индикатора в беспроводном преобразователе (опция М5);
- 0,5 кг для кронштейна из нержавеющей стали для фланца Coplanar.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

  Гарантийный срок - 12 месяцев со дня ввода в эксплутацию

(36 месяцев – для опции WR3; 60 месяцев – для опции WR5).

  Гарантийный срок хранения – 12 месяцев с даты изготовления
преобразователей.

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Фланец

Условный

проход

трубопровода,

мм (дюймы)

A, мм

B, мм C, мм

Кол-во
болтов

Диаметр

отверстия
под болты

D, мм

E, мм

F, мм

G

H, мм

1/4 NPT 1/2 NPT

ASME B16.5

(ANSI) 150

51 (2”)

18

121

152

4

19

-

92

54

25

33

102

76 (3”)

22

152

191

4

19

66

127

91

102 (4”)

22

191

229

8

19

89

158

91

ASME B16.5

(ANSI) 300

51 (2”)

21

127

165

8

19

-

92

54

76 (3”)

27

168

210

8

22

66

127

91

102 (4”)

30

200

254

8

22

89

158

91

PN40 EN 1092-1

Исп. B1

DN 50

20

125

165

4

18

-

102

61

DN 80

24

160

200

8

18

66

138

91

DN 100

24

190

235

8

22

89

158

91

PN16

ГОСТ 33259

Исп. Е

DN 100

20

180

220

8

18

89

158

91

25

33

102

PN40

ГОСТ 33259

Исп. Е

DN 50

20

125

165

4

18

-

87

61

DN 80

24

160

200

8

18

89

120

91

DN 100

24

190

235

8

22

89

149

91

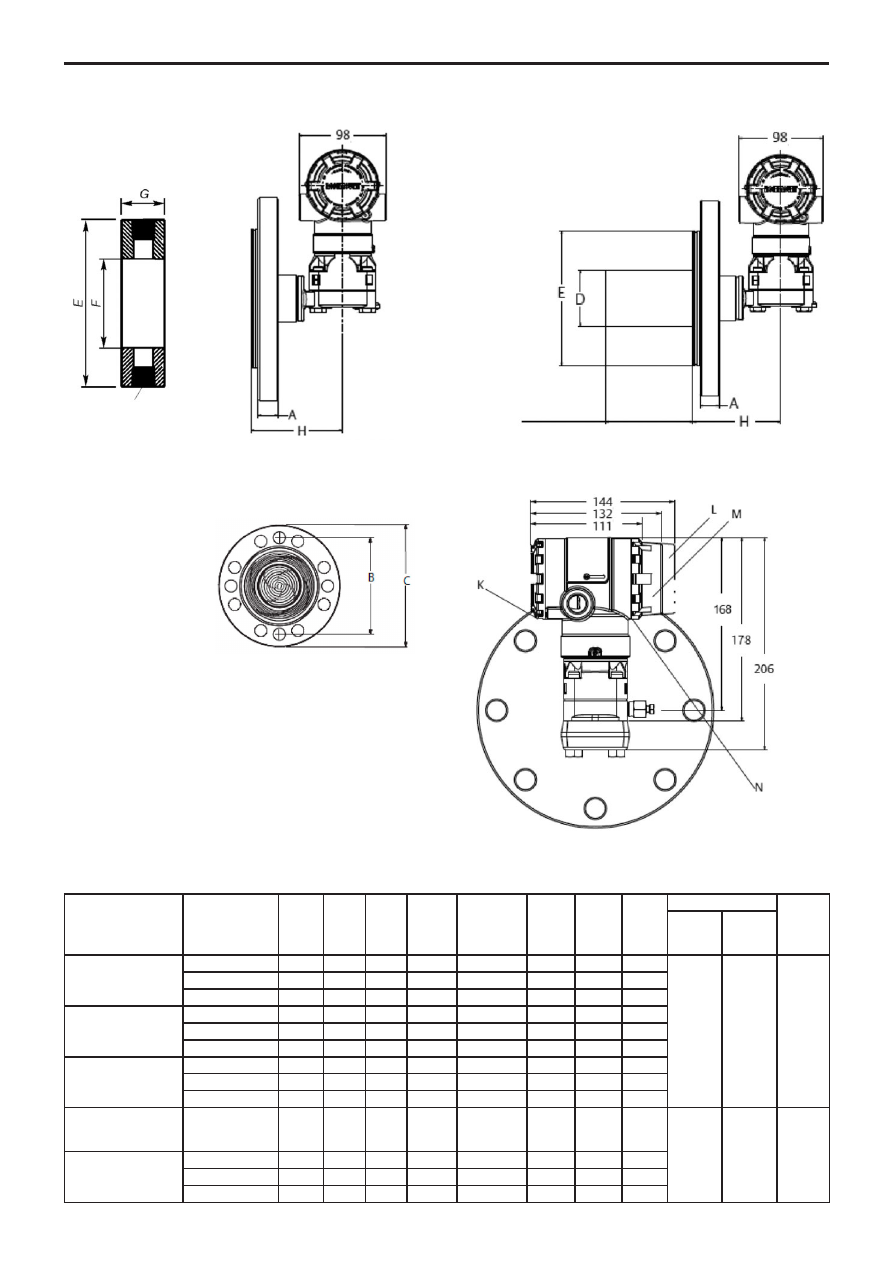

Рис.2. Преобразователь давления 2051L

с фланцем заподлицо.

Рис.4. Преобразователь давления 2051L для измерения уровня.

Размеры для рис. 2-4.

Таблица 4

Рис.3. Преобразователь давления 2051L

с удлинителем.

Промывочное кольцо (опция)
(нижний корпус)

Отверстие для

промывки

Удлинитель 50,

100, 150 м

Мембрана и монтажный фланец

А – толщина фланца
В – диаметр межцентрового расстояния отверстий под болты
С – диаметр фланца
D – диаметр удлинителя
Е – диаметр уплотнительной поверхности
F – внутр. диаметр промывочного кольца
G – толщина промывочного кольца
Н – расстояние между осью датчика и уплотнительной
        поверхностью
К – клеммные соединения
L – крышка дисплея Fieldbus
М – крышка дисплея HART
N – Электронная плата преобразователя

2051L

ИНФОРМАЦИЯ ДЛЯ ОФОРМЛЕНИЯ ЗАКАЗА

В графе “Стандарт” отмечены

   популярные исполнения с минимальным сроком поставки.

Таблица 5

Модель

Описание изделия

Стандарт

2051L

Преобразователь гидростатического давления (уровня)

Код

Диапазон измерения давления, кПа

2

от -62 до 62

3

от -248 до 248

4

от -2068 до 2068

Код

Выходной сигнал

A

 4-20 мА с с цифровым сигналом на базе протокола HART

M

Экономичный, 1-5 В постоянного тока с цифровым сигналом на базе протокола HART

F

Цифровой по протоколу Foundation Fieldbus

W

PROFIBUS PA

X

Wireless

HART

Код

Сторона высокого давления

Размер мембраны

Материал

Длина удлинителя

G0

2 дюйма/DN 50

Нерж. сталь 316L

Без удлинителя

H0

2 дюйма/DN 50

Сплав С-276

Без удлинителя

J0

2 дюйма/DN50

Тантал

Без удлинителя

A0

3 дюйма/DN 80

Нерж. сталь 316L

Без удлинителя

A2

3 дюйма/DN 80

Нерж. сталь 316L

2 дюйма/50 мм

A4

3 дюйма/DN 80

Нерж. сталь 316L

4 дюйма/100 мм

A6

3 дюйма/DN 80

Нерж. сталь 316L

6 дюймов/150 мм

B0

4 дюйма/DN 100

Нерж. сталь 316L

Без удлинителя

B2

4 дюйма/DN 100

Нерж. сталь 316L

2 дюйма/50 мм

B4

4 дюйма/DN 100

Нерж. сталь 316L

4 дюйма/100 мм

B6

4 дюйма/DN 100

Нерж. сталь 316L

6 дюймов/150 мм

C0

3 дюйма/DN 80

Сплав С-276

Без удлинителя

C2

3 дюйма/DN 80

Сплав С-276

2 дюйма/50 мм

C4

3 дюйма/DN 80

Сплав С-276

4 дюйма/100 мм

C6

3 дюйма/DN 80

Сплав С-276

6 дюймов/150 мм

D0

4 дюйма/DN 100

Сплав С-276

Без удлинителя

D2

4 дюйма/DN 100

Сплав С-276

2 дюйма/50 мм

D4

4 дюйма/DN 100

Сплав С-276

4 дюйма/100 мм

D6

4 дюйма/DN 100

Сплав С-276

6 дюймов/150 мм

E0

3 дюйма/DN80

Тантал

Без удлинителя

F0

4 дюйма/DN100

Тантал

Без удлинителя

Код

Монтажный фланец

Стандарт

Размер

Класс условного давления

Материал

M

2 дюйма

Класс 150, ANSI

Углеродистая сталь

A

3 дюйма

Класс 150, ANSI

Углеродистая сталь

B

4 дюйма

Класс 150, ANSI

Углеродистая сталь

N

2 дюйма

Класс 300, ANSI

Углеродистая сталь

C

3 дюйма

Класс 300, ANSI

Углеродистая сталь

D

4 дюйма

Класс 300, ANSI

углеродистая сталь

X

2 дюйма

Класс 150, ANSI

Нерж. сталь

F

3 дюйма

Класс 150, ANSI

Нерж. сталь

G

4 дюйма

Класс 150, ANSI

Нерж. сталь

Y

2 дюйма

Класс 300, ANSI

Нерж. сталь

H

3 дюйма

Класс 300, ANSI

Нерж. сталь

J

4 дюйма

Класс 300, ANSI

Нерж. сталь

Q

DN 50

PN 10-40, DIN

Углеродистая сталь

R

DN 80

PN 40, DIN

Углеродистая сталь

K

DN 50

PN 10-40, DIN

Нерж. сталь

T

DN 80

PN 40, DIN

Нерж. сталь

9

Дpугиe  флaнцы  (см.  опции  RGK,
RGL, RGM, RGN)

162

Продолжение таблицы 5

Код

Заполняющая жидкость - сторона высокого давления

Пределы температуры, °С

Стандарт

A

Syltherm

®

 XLT

от -75 до 145

C

D.C. Silicone 704

от 0 до 205

L

D.C. Silicone 704  для вакуумных применений

от 0 до 205

D

D.C. Silicone 200

от -45 до 205

F

D.C. Silicone 200 для вакуумных применений

от -45 до 205

H

Инертный (галоидоуглеводород)

от -15 до 160

G

Водный раствор глицерина

от -15 до 95

N

Neobee

®

 M-20

от -15 до 205

P

Водный раствор пропиленгликоля

от -15 до 95

Код

Сторона низкого давления

Конфигурация

Переходник фланца

Материал мембраны

Жидкий наполнитель
сенсора

11

Избыточное

Нерж. сталь

Нерж. сталь 316L

Кремнийорганический

1А

Избыточное

Нерж. сталь

Нерж. сталь

Инертное наполнение
(галоидоуглеводород)

21

Разность давлений

Нерж. сталь

Нерж. сталь 316L

Кремнийорганический

22

Разность давлений
(седло клапана из нерж.
стали)

Нерж. сталь

Сплав С-276

Кремнийорганический

2А

Разность давлений

Нерж. сталь

Нерж. сталь 316L

Инертное наполнение
(галоидоуглеводород)

2В

Разность давлений
(седло клапана из нерж.
стали)

Нерж. сталь

Сплав С-276

Инертное наполнение
(галоидоуглеводород)

31

Выносная мембрана

Нерж. сталь

Нерж. сталь 316L

Кремнийорганический

3А

Разность давлений

Нерж. сталь

Нерж. сталь

Инертное наполнение
(галоидоуглеводород)

Код

Уплотнительное кольцо

A

PTFE со стеклянным наполнителем

Код

Материал корпуса

Резьба кабельного ввода

A

Алюминий с полиуретановым покрытием

1/2-14 NPT

B

Алюминий с полиуретановым покрытием

M20х1,5

J

Нерж. сталь

1/2-14 NPT

K

Нерж. сталь

M20х1,5

P

Ударопрочный полимер (только с кодом сигнала X) Отсутствует

ДЛЯ ПРЕОБРАЗОВАТЕЛЕЙ С БЕСПРОВОДНОЙ СВЯЗЬЮ

(требуется вариант с кодом опции X и корпус из полимера код Р)

Код

Передача данных

WA3

Настраиваемый период обновления данных; 2,4 ГГц DSSS; IEC 62591 (

Wireless

HART)

Код

Антенна и SmartPower™

WP5

Внутренняя антенна; разъем под искробезопасный модуль питания 701PGNKF Green (модуль питания

продается отдельно)

Код

В сборе с разделительными мембранами (по заказу)

S1

1)

Сборка с одной выносной разделительной мембраной 1199 (непосредственного монтажа или
удаленная с капилляром)

Код

Сертификация взрывозащищенности

IM

Сертификация искробезопасности в соответствии с ТР ТС 012/2011

EM

Сертификация взрывобезопасности в соответствии с ТР ТС 012/2011

КM

Сертификация взрывобезопасности и искробезопасности в соответствии с ТР ТС 012/2011

Код

Индикатор

M4

 ЖК-индикатор с внутренними кнопками и продублированными (если не выбран код D4, DZ) внешними
кнопками

М5

ЖК-индикатор

ОПЦИИ

Код

Гарантийный срок эксплуатции

WR3

Гарантийный срок эксплуатции преобразователелей - 3 года

WR5

Гарантийный срок эксплуатции преобразователелей - 5 лет

Код

Функции управления PlantWeb

А01

РАСШИРЕННЫЙ пакет функциональных блоков управления FOUNDATION Fieldbus

2051L

Продолжение таблицы 5

Код

Специальные конфигурации (аппаратное обеспечение)

D4

 3)

Кнопки регулировки шкалы и настройки нуля

DZ

Внешняя кнопка установки “нуля” (доступна с кодом сигнала A, M и X)

DF

4)

Фланцевые переходники 1/2-14 NPT

DO

Заглушка кабельного ввода, материал – нерж. сталь

V5

5)

Внешний болт для заземления корпуса

Код

Клеммный блок

Т1

Блок защиты от импульсных перенапряжений

Код

Специальные конфигурации (программное обеспечение)

C1

3)

Программное конфигурирование по выбору пользователя (требуется заполнить лист конфигурационных
данных)

C4

2)

Сигнал тревоги и уровни насыщения по стандарту NAMUR, сигнализация высокого уровня

CN

2)

Сигнал тревоги и уровни насыщения по стандарту NAMUR, сигнализация низкого уровня

СR

2)

Пользовательские уровни аварийного сигнала и насыщения, высокий уровень аварийного сигнала
(необходимо указать опцию С1 и заполнить “Лист параметров настройки“)

CS

2)

Пользовательские уровни аварийного сигнала и насыщения, низкий уровень аварийного сигнала
(необходимо указать опцию С1 и заполнить “Лист параметров настройки“)

СТ

Низкий уровень аварийного сигнала (стандартные уровни аварийного сигнала и насыщения)

Код

Специальные сертификаты

Q4

Лист калибровки

Q8

Сертификат соответствия материалов по EN 10204 3.1B

QS

Отчёт по анализу отказов, их последствий и диагностике (FMEDA)

QP

Лист калибровки и пломба для защиты от несанкционированного вскрытия упаковки

Q16

Сертификат обработки поверхности для выносных мембран гигиенического исполнения

QT

Сертификат соответствия требованиям международному стандарту функциональной безопасности
IEC 61508 c данными FMEDA



QZ

Лист данных расчета выносных мембран

Q15

6)

Сертификат соответствия требованиям NACE R MR0175/ISO 15156 для материалов, контактирующих
с рабочей средой

Q25

6)

Сертификат соответствия требованиям NACE MR0103 для материалов, контактирующих с рабочей
средой

Код

Отверстие для промывки

F1

Одно отверстие 1/4 дюйма, кольцевой материал из нержавеющей стали

F2

Два отверстия 1/4 дюйма, кольцевой материал из нержавеющей стали

F3

Одно отверстие 1/4 дюйма, кольцевой материал из сплава С-276

F4

Два отверстия 1/4 дюйма, кольцевой материал из сплава С-276

F7

Одно отверстие 1/4 дюйма, кольцевой материал из нержавеющей стали

F8

Два отверстия 1/4 дюйма, кольцевой материал из нержавеющей стали

F9

Одно отверстие 1/4 дюйма, кольцевой материал из сплава С-276

F0

Два отверстия 1/4 дюйма, кольцевой материал из сплава С-276

Код

Опции для промывочного кольца

SA

Зажим для крепления промывочного кольца

Код

Варианты монтажных фланцев

RGK

PN 10/16, иcпoлнeниe E пo ГOСT 33259-15, углepoдиcтaя cтaль c пoкpытиeм (только для DN100)

RGL

PN 40, иcпoлнeниe E пo ГOСT 33259-15, углepoдиcтaя cтaль c пoкpытиeм

RGM

PN 10/16, иcпoлнeниe E пo ГOСT 33259-15, нepжaвeющaя cтaль (только для DN100)

RGN

PN40, иcпoлнeниe E пo ГOСT 33259-15, нepжaвeющaя cтaль

Код

Конфигурирование версии протокола HART

HR7

 Установка HART в версию 7, может быть изменена в дальнейшем на версию 5

Код

Специальные опции

А1003

Холодный старт при температуре окружающей среды минус 51°С

1)

Необходимо отдельно указать строку заказа выносной разделительной мембраны 1199.

2)

Применяется только для выходного сигнала А.

3)

Не применяется с кодом выходного сигнала F.

4)

Не применяется в сборе с выносной мембраной (код S1).

5)

Опция V5 не требуется для опции T1, ЕМ, КМ; внешний болт заземления корпуса включен в опцию T1, ЕМ, КМ.

6)

Материалы конструкции соответствуют рекомендациям NACE MR 0175/ISO 15156 для серосодержащих нефтепродуктов.
Для  некоторых  материалов  установлены  ограничения  по  условиям  эксплуатации.  Дополнительные  сведения  можно  найти  в
последних изданиях стандартов. Выбранные материалы также соответствуют рекомендациям NACE MR0103 для использования
при очистке нефти от серы.

Пример условного обозначения при заказе: 2051L 2 A G0 Q D 21 A A М5
