Уровнемеры Emerson / Метран. Каталог продукции (2021 год, редакция b) - часть 18





3051S

В графе "Стандарт" знаком "  " отмечены популярные исполнения с минимальным сроком поставки.

Фланцевая мембрана (FF)

Таблица 13

Модель

Тип  соединения

Стандарт

FF

Фланцевое

Размер технологического соединения

G

2"/DN50

7

3"

J

DN80

9

4"/DN100

Фланец / Номинальное давление

1

 150 согласно ANSI/ASME B16.5

2

 300 согласно ANSI/ASME B16.5

4

 600 согласно ANSI/ASME B16.5

G

PN 40 согласно EN 1092-1 / ГОСТ 33259-15

E

PN 10/16 согласно EN 1092-1 / ГОСТ 33259-15 (возможно только с DN 100)

Материалы

Материал разделительной
мембраны

Крепежная базовая часть
фланца

Фланец

CA

Нержавеющая сталь 316L

Нержавеющая сталь 316L

Углеродистая сталь

DA

Нержавеющая сталь 316L

Нержавеющая сталь 316L

Нерж. сталь 316

CB

 1)

Сплав C-276

Нержавеющая сталь 316L

Углеродистая сталь

DB

 1)

Сплав C-276

Нержавеющая сталь 316L

Нерж. сталь 316

CC

Тантал

Нержавеющая сталь 316L

Углеродистая сталь

DC

Тантал

Нержавеющая сталь 316L

Нерж. сталь 316

Кольцо для промывки (контактирующая часть фланца)

 2)

0

-

A

Нерж. сталь 316

B

Сплав C-276

Количество и размеры промывочных отверстий

0

-

1

Одно промывочное отверстие 1/4-18 NPT

3

Два промывочных отверстия 1/4-18 NPT

7

Одно промывочное отверстие 1/2-14 NPT

9

Два промывочных отверстия 1/2-14 NPT

ОПЦИИ

 (указать вместе с выбранным номером модели)

Заглушки промывочного отверстия

SD

Заглушка (заглушки) из сплава C-276

SG

Заглушка (заглушки) из нержавеющей стали

SH

Дренажные клапаны из нержавеющей стали

Кольцевые прокладки промывочного кольца

SK

Прокладка из PTFE, заполненная сульфатом бария

SN

Прокладка из материала Grafoil

Дополнительные опции

RB

Заполняющая жидкость для низкотемпературных условий

SJ

Прокладка из PTFE

SC

 3)

Толщина мембраны 150 мкм

SZ

 3)

Золотое покрытие мембраны толщиной 5 мкм

SV

Мембрана с покрытием из PTFE для систем, исключающающих залипание

FP

Покрытие PFA CorrosionShield (не совместимо со спирально-навитыми прокладками)

Сертификация NACE

Q15

Соответствие NACE MR0175/ISO 15156 для материалов деталей, контактирующих с рабочей средой

Q25

Соответствие NACE MR 0103 для материалов деталей, контактирующих с рабочей средой

Дополните номер модели 3051SAL, указав необходимые опции:
Опции датчика с ERS
Опции датчика уровня жидкости

1)

Не применяется с кодом опции SC.

2)

Поставляется с прокладкой Thermo Tork TN9000.

3)

Не применяется с танталовыми диафрагмами (коды материала изготовления - CC и DC)

3051S

Фланцевая мембрана с удлинителем (ЕF)

В графе "Стандарт" отмечены

   популярные исполнения с минимальным сроком поставки.

Таблица 14

Модель

Тип  соединения

Стандарт

ЕF

Фланцевое с удлинителем

Размер технологического соединения

7

3"/DN80

9

4"/DN100

Фланец / Номинальное давление

1

150 согласно ANSI/ASME B16.5

2

300 согласно ANSI/ASME B16.5

4

600 согласно ANSI/ASME B16.5

G

PN 40 согласно EN 1092-1 / ГОСТ 33259-15

E

PN 10/16 согласно EN 1092-1 / ГОСТ 33259-15 (возможно только с DN 100)

Материалы

Материал разделительной
мембраны

Сторона высокого давления

Монтажный фланец

CA

Нержавеющая сталь 316L

Нержавеющая сталь 316L

Углеродистая сталь

DA

Нержавеющая сталь 316L

Нержавеющая сталь 316L

Нерж. сталь 316

CB

Сплав C-276

Сплав C-276

Углеродистая сталь

DB

Сплав C-276

Сплав C-276

Нерж. сталь 316

Длина удлинения

20

2" (50 мм)

40

3" (100 мм)

60

3" (150 мм)

ОПЦИИ

 (указать вместе с выбранным номером модели)

RB

Заполняющая жидкость для низкотемпературных условий

SC

Толщина мембраны 150 мкм

SZ

Золотое покрытие мембраны толщиной 5 мкм

SV

Мембрана с покрытием из PTFE для систем, исключающающих залипание

FP

Покрытие PFA CorrosionShield (не совместимо со спирально-навитыми прокладками)

Сертификация NACE

Q15

Соответствие NACE MR0175/ISO 15156 для материалов деталей, контактирующих с рабочей средой

Q25

Соответствие NACE MR 0103 для материалов деталей, контактирующих с рабочей средой

Дополните номер модели 3051SAL, указав необходимые опции:

Опции датчика с ERS

Опции датчика уровня жидкости

3051S

Фланцевая мембрана (RF)

В графе "Стандарт" отмечены

   популярные исполнения с минимальным сроком поставки.

Таблица 15

Модель

Тип  соединения

Стандарт

RF

Фланцевое

Размер технологического соединения

2

1"

4

1,5"

D

DN 25

F

DN 40

Фланец / Номинальное давление

1

150 согласно ANSI/ASME B16.5

2

300 согласно ANSI/ASME B16.5

4

600 согласно ANSI/ASME B16.5

G

PN 40 согласно EN 1092-1 / ГОСТ 33259-15

E

PN 10/16 согласно EN 1092-1 / ГОСТ 33259-15 (возможно только с DN 100)

Материалы

Материал разделительной
мембраны

Сторона высокого давления
корпуса

Фланец

CA

Нержавеющая сталь 316L

Нержавеющая сталь 316L

Углеродистая сталь

DA

Нержавеющая сталь 316L

Нержавеющая сталь 316L

Нерж. сталь 316

CB

Сплав C-276

Нержавеющая сталь 316L

Углеродистая сталь

DB

Сплав C-276

Нержавеющая сталь 316L

Нерж. сталь 316

Тантал

Нержавеющая сталь 316L

Углеродистая сталь

Тантал

Нержавеющая сталь 316L

Нерж. сталь 316

Материал для промывочного кольца (сторона низкого давления)

 1)

A

Нержавеющая сталь 316L

B

Сплав C-276

D

Углеродистая сталь с гальваническим покрытием

Количество промывочных соединений

1

Одно промывочное кольцо 1/4-18 NPT

3

Два промывочных соединения 1/4-18 NPT

5

-

ОПЦИИ

 (указать вместе с выбранным номером модели)

Кольцевые заглушки промывочного кольца

SF

Заглушки из C-276

SG

Заглушки из нержавеющей стали 316

SH

Дренажные / выпускные клапаны из нержавеющей стали 316

Кольцевые прокладки промывочного кольца

SJ

Прокладка из PTFE

SN

Прокладка из Grafoil

SR

Этиленпропиленовая прокладка

SK

Прокладка из PTFE, заполненная сульфатом бария

Дополнительные опции

RB

Заполняющая жидкость для низкотемпературных условий

SC

 2)

Толщина мембраны 150 мкм

SZ

 2)

Золотое покрытие мембраны толщиной 5 мкм

SV



Мембрана с покрытием из PTFE для систем, исключающающих залипание

FP

Покрытие PFA CorrosionShield (не совместимо со спирально-навитыми прокладками)

Сертификация NACE

Q15

Соответствие NACE MR0175/ISO 15156 для материалов деталей, контактирующих с рабочей средой

Q25

Соответствие NACE MR 0103 для материалов деталей, контактирующих с рабочей средой

Дополните номер модели 3051SAL, указав необходимые опции:

Опции датчика с ERS

Опции датчика уровня жидкости

1)

Поставляется с прокладкой из арамидного волокна C4401

2)

Не применяется с танталовыми диафрагмами (коды материала изготовления - CC и DC).

3051S

Резьбовая мембрана (RТ)

В графе "Стандарт" отмечены

   популярные исполнения с минимальным сроком поставки.

Таблица 16

Модель

Тип  соединения

Стандарт

Резьбовая

Размер технологического соединения

3

1/2-14 NPT

4

3/4-14 NPT

5

1-11,5 NPT

1

1/4-18 NPT

Номинальное давление

0

17,2 МПа

Материалы

Материал изолирующей
диафрагмы

Материал верхней части
корпуса

Фланец

CA

Нержавеющая сталь 316L

Нержавеющая сталь 316L

Углеродистая сталь

DA

Нержавеющая сталь 316L

Нержавеющая сталь 316L

Нерж. сталь 316

CB

Сплав C-276

Нержавеющая сталь 316L

Углеродистая сталь

DB

Сплав C-276

Нержавеющая сталь 316L

Нерж. сталь 316

Тантал

Нержавеющая сталь 316L

Углеродистая сталь

Тантал

Нержавеющая сталь 316L

Нерж. сталь 316

Материал для промывочного кольца (сторона низкого давления)

 1), 2)

A

Нержавеющая сталь 316L



B

Сплав C-276

Количество промывочных соединений

1

Одно промывочное кольцо 1/4-18 NPT

3

Два промывочных соединения 1/4-18 NPT



5

Без промывочного кольца



ОПЦИИ

 (указать вместе с выбранным номером модели)

Кольцевые заглушки промывочного кольца

SF

Заглушки из C-276



SG

Заглушки из нержавеющей стали 316

SH

Дренажные / выпускные клапаны из нержавеющей стали 316

Кольцевые прокладки промывочного кольца

SJ

Прокладка из PTFE



SN

Прокладка из Grafoil



SR

Этиленпропиленовая прокладка



SK

Прокладка из PTFE, заполненная сульфатом бария

Болты

S3

Болты из нержавеющей стали 304



S4

Болты из нержавеющей стали 316

Дополнительные опции

RB

Заполняющая жидкость для низкотемпературных условий



SC

 3)

Толщина мембраны 150 мкм

SZ

 3)

Золотое покрытие мембраны толщиной 5 мкм

SV



Мембрана с покрытием из PTFE для систем, исключающающих залипание

FP

Покрытие PFA CorrosionShield (не совместимо со спирально-навитыми прокладками)

Сертификация NACE

Q15

Соответствие NACE MR0175/ISO 15156 для материалов деталей, контактирующих с рабочей средой

Q25

Соответствие NACE MR 0103 для материалов деталей, контактирующих с рабочей средой

Дополните номер модели 3051SAL, указав необходимые опции:

Опции датчика с ERS

Опции датчика уровня жидкости

1)

Поставляется с прокладкой из арамидного волокна C4401.

2)

Кольцо промывочного кольца / узла нижней части корпуса в стандартном исполнении изготовлены из углеродистой стали.

3)

Не применяется с танталовыми диафрагмами (коды материала изготовления - CC и DC).

Высокоточные  преобразователи  гидростати-

ческого давления (уровня) 3051L для измерения уровня
жидкости обладают улучшенными значениями основной
приведенной погрешности и стабильности измерений во
времени.

Датчики предназначены для измерения уровня

жидкостей  в  закрытых  и  открытых  резервуарах,  для
производственных  процессов  с  различными  типами
фланцевых  соединений,  с  возможностью  промывки
мембран и защитой от парафиновых отложений.

Датчики  нашли  применение  во  всех  отраслях

промышленности и зарекомендовали себя как надежные
и качественные приборы измерения гидростатического
давления  (уровня),  имеют  взрывозащищенное  и
искробезопасное исполнение.

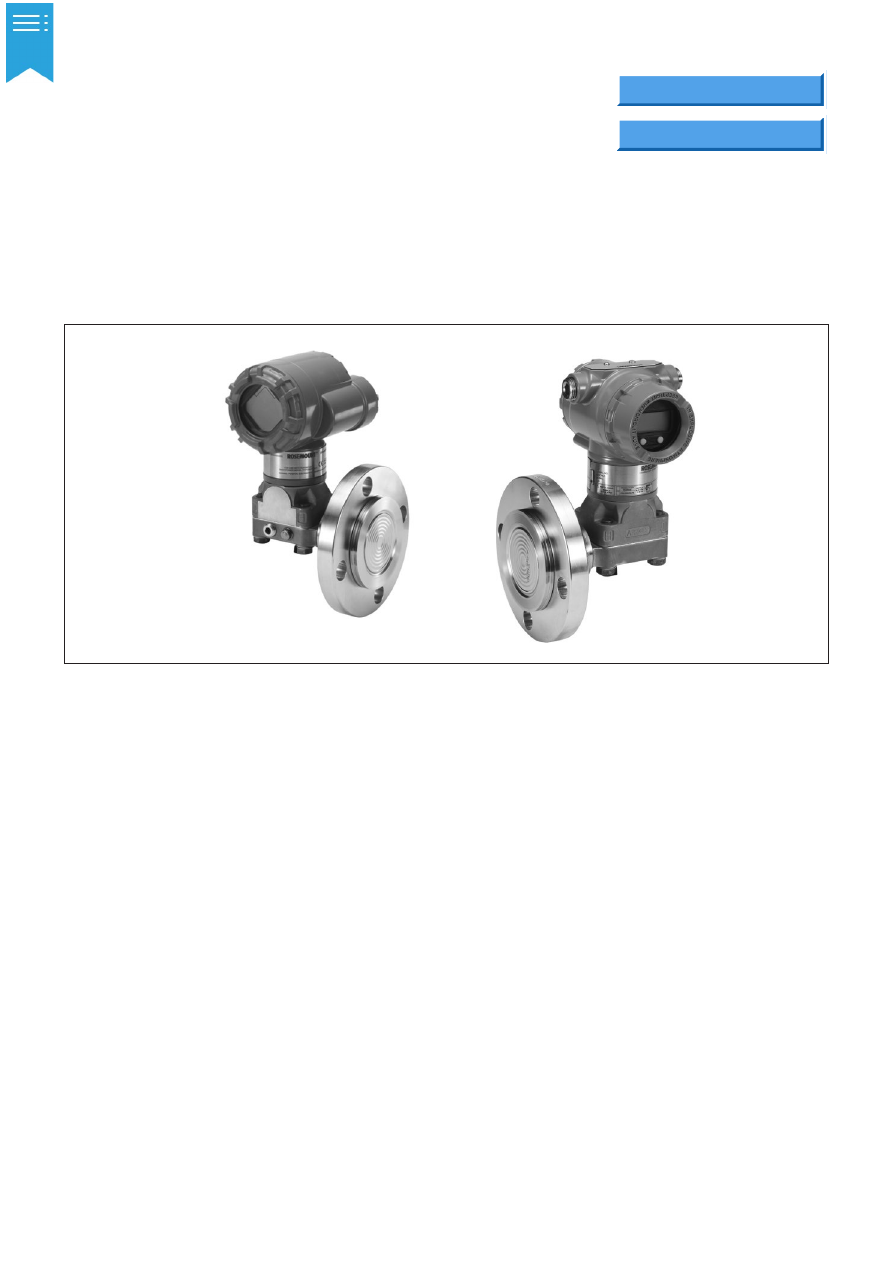

Высокоточные преобразователи

гидростатического давления (уровня)

3051L

Измеряемые среды: жидкости, в т.ч. агрессивные
Конструкция корпуса сенсорного модуля
Coplanar

ТМ

Основная приведенная погрешность ±0,075%
Перенастройка диапазонов измерений 150:1

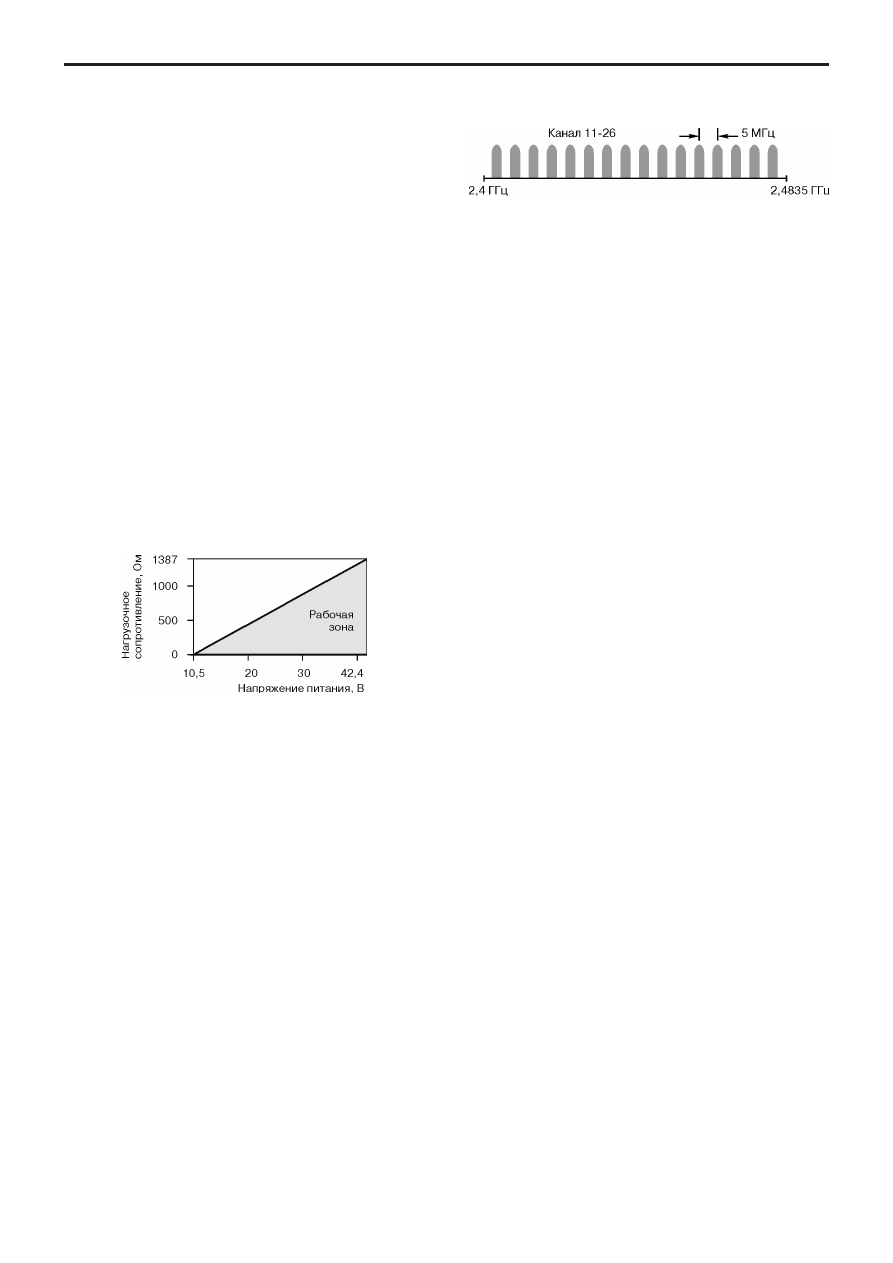

Выходные сигналы:
C  4C20 мА с цифровым сигналом на базе
 HARTCпротокола;
C   цифровой на базе протокола Foundation Fiеldbus;
C  цифровой на базе протокола Profibus;
- беспроводной

Wireless

HART;

C  экономичный 1C5 В с цифровым сигналом на
 базе

HARTCпротокола

Внесены в Госреестр средств измерений под
№14061-15, свидетельство №58222/1
Дополнительно:  выносные разделительные
мембраны 1199, адаптеры, ЖК-индикатор,



промывочные кольца
Интервал между поверками – 5 лет

код



заказа

опросный



лист

145

3051L

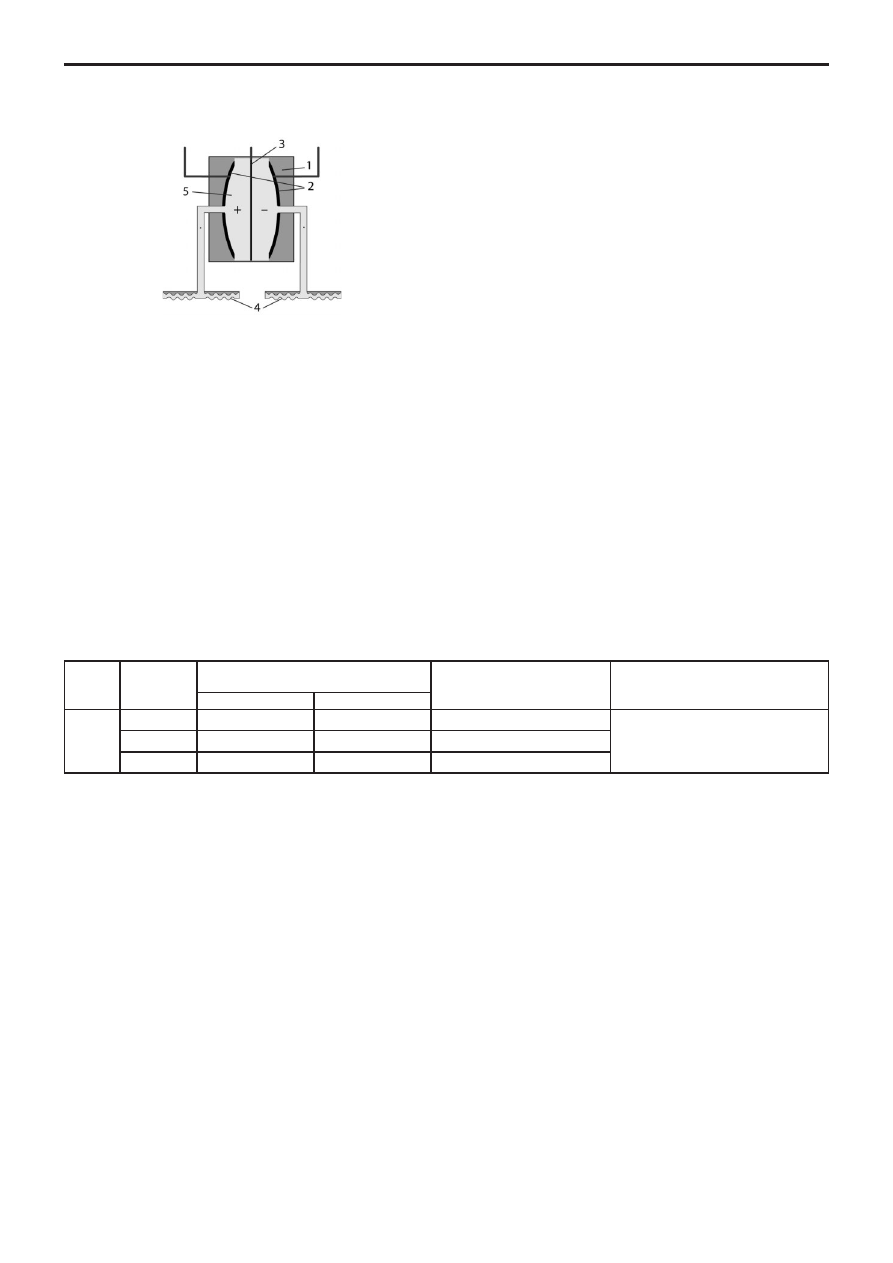

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ ДАТЧИКОВ 3051L И 2051L

В  датчиках  на  базе  емкостного  сенсора  давление

процесса  через  разделительные  мембраны  (мембрану  в
датчиках  избыточного  давления)  и  заполняющую  жидкость
передается на измерительную мембрану, расположенную между
пластинами  конденсатора.  Под  воздействием  измеряемого
давления  мембрана  прогибается  и  в  результате  изменяется
электрическая  емкость  ячеек,  образованных  сенсорной
мембраной и пластинами конденсатора.

Генерируемый  электрический  сигнал  преобразуется

в цифровой и передается на микроконтроллер.

В датчиках с тензорезистивным сенсором измеряемое

давление  через  разделительную  мембрану  и  заполняющую

1  капсульная защита,
2  пластины конденсатора,
3  сенсорная мембрана,
4  разделительные мембраны,
5  заполняющая жидкость.

Рис.1. Конструкция емкостного сенсора.

жидкость  передается  на  измерительную  мембрану,  изгиб
которой  вызывает  изменение  сопротивления  в  цепи  моста
Уинстона. Сигнал рассогласования преобразуется в цифровой
сигнал для обработки микропроцессором.

Сенсорный  модуль  датчиков  3051  и  2051  имеет

встроенный термометр для коррекции и учета температурных
эффектов. Во время процедуры характеризации на заводе все
сенсоры  подвергаются  воздействию  температур  и  давления
во  всем  рабочем  диапазоне.  В  результате  характеризации
коэффициенты корекции заносятся в ПЗУ и используются   для
коррекции  выходного  сигнала  при  работе  датчика  в  условиях
эксплуатации.

Схема  электронного  преобразователя  позволяет

быстро  и  удобно  производить  тестирование  и  конфигури-
рование  датчика  с  помощью  коммуникатора  моделей  475.
Двухсекционная  конструкция  электронного  блока  позволяет
выполнить подключение к клеммам без нарушения целостности
электронных схем.

Выходной  блок  электронной  платы  преобразует

сигналы  измерительной  информации  в  выходной  сигнал.
Стандартным аналоговым выходным сигналом является выход
420  мА;  экономичный  датчик  имеет  вольтовой  выходной
сигнал 15 В.

По  заказу  может  быть  установлен  ЖКиндикатор,

который  выводит  цифровые  значения  сигнала  в  физических
е д и н и ц а х   и л и   п р о ц е н т а х   о т   д и а п а з о н а   и з м е р е н и й .
ЖКиндикатор  используется  как  в  стандартных,  так  и  в
экономичных датчиках.

Данные конфигурации хранятся в энергонезависимой

памяти электронного модуля датчика. Эти данные остаются в
датчике даже при отключенном электропитании, поэтому при
включении питания датчик сразу готов к работе.

КОДЫ, ДИАПАЗОНЫ ИЗМЕРЕНИЙ, ХАРАКТЕРИСТИКИ

Таблица 1

Примечание:



1. Нуль и диапазон могут быть установлены любыми в допустимых пределах сенсора, при этом диапазон может быть больше

или равен минимальному диапазону, приведенному в табл.1 для соответствующего типа датчика и кода диапазона.

Тип

датчика

Код

диапазона

Верхние пределы  диапазона

измерений, кПа

Допускаемые пределы

сенсора, кПа

Пределы значений  cтатического

давления

Pmin

Pmax

3051L

2

0,42

62

от -62 до 62

от 0,6 до 10,2 МПа в зависимости

от типа фланца

3

1,7

248

от -248 до 248

4

13,8

2068

от -2068 до 2068

 Влияние вибрации

Влияние вибрации не превышает ±0,1% от Pmax (для диапазонов
частот 10-60 Гц амплитуда смещения 0,21 мм, в диапазоне частот
60-2000 Гц с амплитудой ускорения 3g).

 Влияние источника питания

Менее  ±0,005%  на  1  В  от  диапазона  изменения  выходного
сигнала.

 Влияние монтажного положения

Изменение  монтажного  положения  не  влияет  на  диапазон
измерения. Отклонение нуля составляет для датчиков:
 при вертикальном монтаже датчика 0,249 кПа,
 при горизонтальном монтаже датчика 1,243 кПа.
В  любом  варианте  смещение  нуля  может  быть  устранено
калибровкой.

3051L

 Защита от переходных процессов (код Т1)

Преобразователь  выдерживает  электрические  переходные
процессы,  возникающие  из&за  статических  разрядов  или
коммутаций. Для защиты от высокоэнергетических процессов,
таких,  как  например,  близкий  разряд  молнии,  необходимо
использовать  клеммный  блок  защиты  от  наносекундных
импульсных  помех  (опция,  код  Т1).  Клеммный  блок  можно
заказать  вместе  с  преобразователем  или  отдельно,  если
необходимо оснастить уже работающий преобразователь.
Соответствует стандарту IEEE C62.41, категория В.
Индуктированные перенапряжения (разряд молнии):

- амплитуда 6 кВ (1,2 х 50 мкс);
- амплитуда 3 кВ (8 х 20 мкс).

Коммутационные перенапряжения:

- амплитуда 6 кВ (0,5 при 100 кГц).

Характеристики выходных сигналов и энергопотребC

ления

Код выхода А

Выходной  сигнал  420  мА  постоянного  тока

(с изменением по линейному закону или по закону квадратного
корня    по  выбору  пользователя)  с  наложенным  на  него
цифровым сигналом HART.

Датчик  работает  от  внешнего  источника  питания  с

напряжением от 10,5 до 42,4 В постоянного тока без нагрузки.

Максимальное сопротивление нагрузки определяется

уровнем напряжения внешнего источника питания и не должно
выходить за пределы рабочей зоны (см.рис.2).

Rmax = 43,5 (Uист.пит.  10,5 В) Ом
Для  работы  по  HARTпротоколу  Rmin  =  250  Ом  при

напряжении питания от 16,25 до 55 В.

Рис.2.

Если  программа  самодиагностики  обнаружит

неисправность датчика, то для предупреждения пользователя
будет установлен сигнал аварии высокого или низкого уровня
в зависимости от настройки.

Высокий  или  низкий  уровень  сигнализации

выбирается пользователем.

Код выхода М, экономичный.



Выходной  сигнал  15  В  постоянного  тока  с

изменением по линейному закону или закону квадратного корня
от входного параметра (по выбору пользователя); с наложенным
цифровым сигналом в стандарте HART.

Датчик  работает  от  внешнего  источника  питания

с напряжением от 6 до 12 В постоянного тока без нагрузки.

Максимальное  сопротивление  нагрузки  не  менее

100 кОм (на клеммах Uout).

Потребляемая  мощность  1836  мВт,  потребляемый

ток 3 мА.

При обнаружении неисправности на выходе датчика

устанавливается сигнал ниже 0,94 В либо выше 5,4 В.

Высокий  или  низкий  уровень  сигнализации

выбирается пользователем.

Коды выхода F и W

Цифровой  сигнал  по  протоколу  Foundation  Fieldbus

(код F) или по протоколу Profibus (код W).

Для датчиков с кодами выхода F и W требуется внешний

источник питания постоянного тока от 9 до 32 В.

Потребление тока 17,5 мА для всех конфигураций.

Коды выхода X

Беспроводной

Wireless

HART.

КРАТКОЕ ОПИСАНИЕ

Wireless

HART

Рис.2.

Стандарт радиосвязи IEEE 802.15.4

Диапазон частот IMS 2,4 ГГц, разделенный на 15



радиоканалов

(см.рис.2)

Период обновления данных:



1, 2, 4, 16,



32 секунды или

от 1 до 60 мин.

Надежность передачи данных > 99%

Защита передачи данных

Wireless

HART

Беспроводная сеть защищена следующими технологиями:

- скачкообразная смена несущей частоты (FHSS);
- технология прямого расширения спектра (DSSS);
- используется механизм контрольных сумм и подтверждения
передачи данных;
- все данные кодируются, используется 128 -битный код.

FHSS:

рабочая  частота  передатчика  изменяется  через

о п р е д е л е н н ы й   и н т е р в а л   в р е м е н и .   П р е и м у щ е с т в а
скачкообразного  изменения  очевидны:  передатчик  меняет
частоту  передачи  данных  настолько  часто,  что  только
настроенный  по  такому  же  алгоритму  приемник  способен
принять  информацию.  Приемник  должен  иметь  аналогичную
псевдослучайную  последовательность  принимаемых  частот,
чтобы  в  нужное  время  получить  сигнал  передатчика  на
правильной  частоте.  Каждый  скачкообразный  переход  имеет
одинаковую мощность и время выдержки. Последовательность
скачков является псевдослучайной.

DSSS:

  объединяет  сигнал  данных  с  последователь-ностью

символов, известных как "чипы" – таким образом "расширяя"
сигнал по большей полосе. Другими словами, исходный сигнал
умножается на сигнал шума, сгенерированный псевдослучайной
последовательностью  положительного  и  отрицательного
битов.  Приемник,  умножает  полученный  сигнал  на  ту  же
последовательность,  получая  исходную  информацию.  Когда
сигнал "расширен", мощность исходного узкополосного сигнала
распределяется по широкому диапазону, уменьшая мощность
на каждой конкретной частоте (т.н. низкая плотность мощности).
Так  как  расширение  уменьшает  силу  сигнала  на  отдельных
участках  спектра,  сигнал  может  восприниматься  как  шум.
Приемник  должен  распознать  и  демодулировать  полученный
сигнал, очистив исходный сигнал от добавленных "чипов".

Для  интеграции    данных  от  беспроводных  приборов  в

систему верхнего уровня используется шлюз 1420 или 1410, см.
разделы

"Беспроводной шлюз 1420"

и

"Беспроводной

шлюз 1410".

Подключение питания

От автономного модуля питания 701PGNKF Green Power.
- маркировка  взрывозащиты  модуля  питания  0ExiaIICT4,
T5 Ga X (особовзрывобезопасный);
- оснащен  шпоночным  соединением,  что  устраняет  риск
неправильного подключения;
- модуль питания имеет собственный корпус из полибутадиена-
терефталата (PBT);
- представляет собой элемент питания с рабочим напряжением
3,9 В;
- беспроводные  приборы  в  каждой  посылке  сообщают
заряд  питания,  так  что  обслуживающий  персонал  может
заблаговременно произвести замену модуля питания;
- модуль питания не перезаряжается.

  Выходные искробезопасные параметры модуля питания:

Напряжение, Uo, не более

3,9 В

Ток, Io, не более



2,78 А

Мощность, Рo, не более

2,71 Вт

Емкость, Сo, не более

100 мкФ

Индуктивность, Lo, не более

4,6 мкГн

3051L

1)

Если  температура  рабочей  среды  превышает  85°С,  то  на

каждый  градус  превышения  максимальная  температура
окружающей среды должна быть снижена на 1,5°С.

Устойчивы к воздействию относительной влажности

окружающего воздуха

до 100% при температуре 35°С и более низких с конденсацией
влаги.

Степень защиты от воздействия пыли и воды IP66

  по

ГОСТ 14254

 Время включения

Рабочие характеристики выходят на заданный уровень менее,
чем  за  2,0  с  (10,0  с  для  протокола  Profibus)  после  включения
питания.

 Выбор времени демпфирования

Датчик  3051  имеет  электронное  демпфирование  выходного
сигнала,  которое  позволяет  сгладить  выходной  сигнал  при
быстром изменении выходного сигнала. Время демпфирования
устанавливается от 0 до 60 с.

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

Резьба  кабельного  ввода  1/214  NPT;  М20х1,5.  В

датчике  с  кодом  выхода  А  соединения  для  сигнала  HART
неразъемно подключены к клеммному блоку.

Номенклатура кабельных вводов приведена в разделе

"Кабельные вводы".

ТЕХНОЛОГИЧЕСКИЕ СОЕДИНЕНИЯ

 Модель 3051L

Со  стороны  высокого  давления:  фланец  50,  80  или  100  мм,
класса PN 40 или 10/16.
Со стороны низкого давления:
1/4 18 NPT на фланце;
1/2 14 NPT на переходнике.

Модель 3051L

Температурные
пределы со стороны
низкого давления

Сенсор с силиконовым заполнением

 1)

от -40 до 121°С

Сенсор с инертным заполнением

 1)

от -18 до 85°С

Модель 3051L

 (технологическая

заполняющая жидкость)

Температурные
пределы со стороны
высокого давления

Syltherm

®

 XLT

от -75 до 145°С

D.C.

®

 Silicone 704

от 0 до 205°С

D.C.

®

 Silicone 200

от -45 до 205°С

Инертное заполнение

от-15 до 205°С

Раствор глицерина

от -45 до 160°С

Neobee M-20

от -15 до 205°С

Раствор пропиленгликоля

от -15 до 95°С

СМАЧИВАЕМЫЕ ДЕТАЛИ МОДЕЛИ 3051L

 Технологические соединения на фланцах

(сторона высокого давления)

Рабочие  мембраны,  включая  поверхность  уплотняющей
прокладки: Нержавеющая сталь 316 L, сплав С276 или тантал

Удлинители:  CF3M  (отливка  из  нержавеющей  стали  316  L),
сплав С276, подходит к номенклатуре труб сортамента 40 и 80.

Монтажный  фланец:  Углеродистая  сталь  с  цинковокобаль-
товым покрытием или нержавеющая сталь.

 Стандартные технологические соединения

(сторона низкого давления)

Разделительные мембраны: Нержавеющая сталь  316 L, сплав
С276

Стандартные  фланцы  и  переходники:  CF3M  (отливка  из
нержавеющей стали 316)

ДЕТАЛИ, НЕ ПОДВЕРГАЮЩИЕСЯ

ВОЗДЕЙСТВИЮ РАБОЧЕЙ СРЕДЫ (НЕСМАЧИВАЕМЫЕ)

 Корпус электроники

Алюминиевый с низким содержанием меди или CF3M (отливка
из нержавеющей стали 316). Полиуретановое покрытие.
Защита от пыли и влаги IP65, IP66.

 Корпус сенсорного модуля Coplanar

CF3M (отливка из нержавеющей стали 316)

 Болты

Углеродистая  сталь  с  покрытием  цинккобальт;  аустенитная
нержавеющая  сталь  316  L;  легированная  сталь  с  цинковым
покрытием; сплав K500.

 Уплотнительные кольца крышек

BunaN

ЗАПОЛНЯЮЩИЕ ЖИДКОСТИ

 Заполняющая жидкость сенсорного модуля

Силиконовое  масло  (D.C.  200)  или  инертное  масло
(галоидоуглерод или Fluorinert

®

 FC43 для датчика 3051 Т).

 Технологическая заполняющая жидкость

3051 L: Syltherm

®

 XLT, Силиконовое масло (D.C. Silicone 704, D.C.

Silicone 200), инертное масло, раствор глицерина, Neobee M20
или раствор пропиленгликоля.

ФУНКЦИОНИРОВАНИЕ

ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Используя  доступ  по  HARTпротоколу,  пользователь

может  легко  провести  конфигурирование,  диагностику  и
калибровку датчика.

Конфигурирование

Конфигурирование  датчика  легко  осуществить  с

помощью  полевого  коммуникатора  Trex.  Конфигурирование
устанавливает рабочие параметры датчика:

 давление в точках 4 и 20 мА;
 значение времени демпфирования (от 0 до 60 с  по выбору

         пользователя);

 вид физических единиц;
 тэг: 8 алфавитноцифровых знаков;
 дескриптор: 16 алфавитноцифровых знаков;
 сообщение: 32 алфавитноцифровых знака;
 дата и др.параметры.

Кроме  этих  конфигурационных  параметров  в

программном обеспечении датчика содержится информация,
которая не может быть изменена пользователем: тип датчика,
пределы сенсора, минимальная шкала, заполняющая жидкость,
изоляционные  материалы,  серийный  номер  модуля  и  номер
версии программного обеспечения.

Диагностика

Датчик  проводит  непрерывную  самодиагностику.

При  возникновении  неисправности  датчик  активизирует
аналоговый  предупредительный  сигнал,  выбираемый
пользователем. Коммуникатор HART или система управления
могут  затем  запросить  датчик  о  характере  неисправности.
Датчик выдает информацию для выполнений корректирующих
действий. Если оператор считает, что неисправность возникла
в  цепи,  датчик  может  быть  настроен  на  выдачу  специального
выходного сигнала для тестирования цепи.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

 Температура окружающей среды:

от 40 до 85°С (от -50 до 85°С по спец.заказу);
от 40 до 80°С (со встроенным индикатором).

 Температура хранения:

от46 до 110°С;
от 40 до 85°С (со встроенным индикатором).

 Температура процесса

(см.табл.2)

Таблица 2















содержание      ..     16      17      18      19     ..
