Уровнемеры Emerson / Метран. Каталог продукции (2021 год, редакция b) - часть 6

Уровнемер 5300

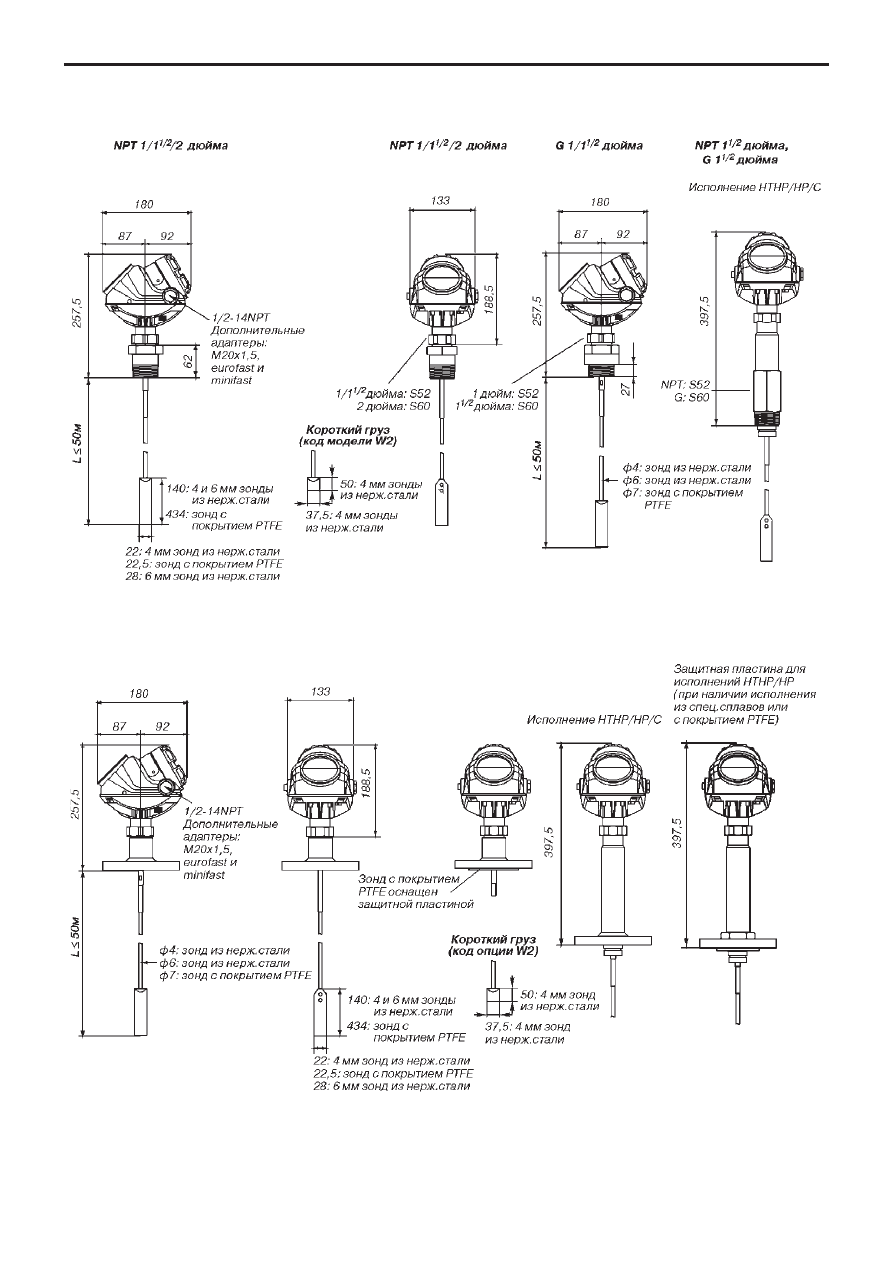

ОДИНАРНЫЙ ГИБКИЙ ЗОНД

Резьбовое присоединение.

Фланцевое присоединение (размеры фланцев см. на рис.32).

Рис.34.

Уровнемер 5300

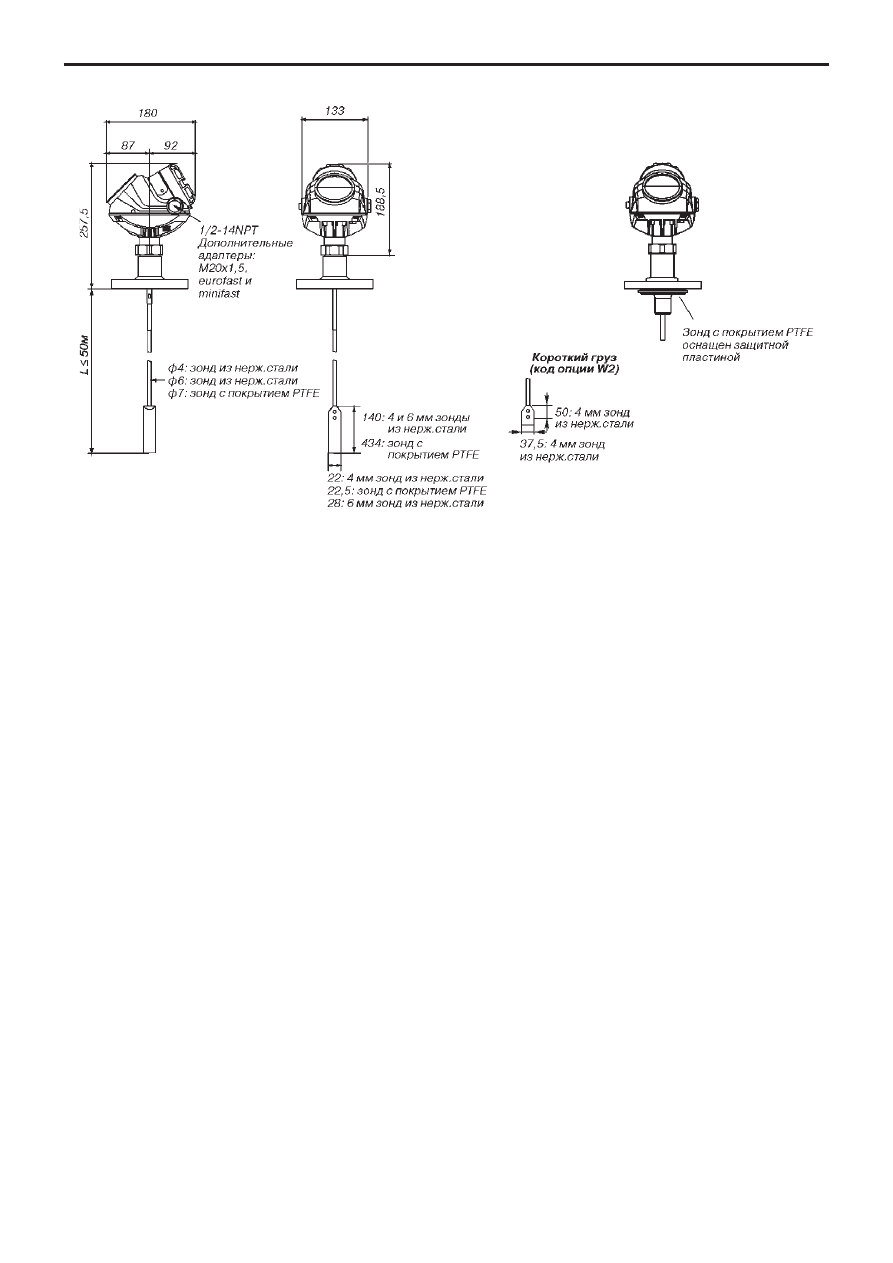

Гигиеническое присоединение Tri-Clamp

Рис.35.

Уровнемер 5300

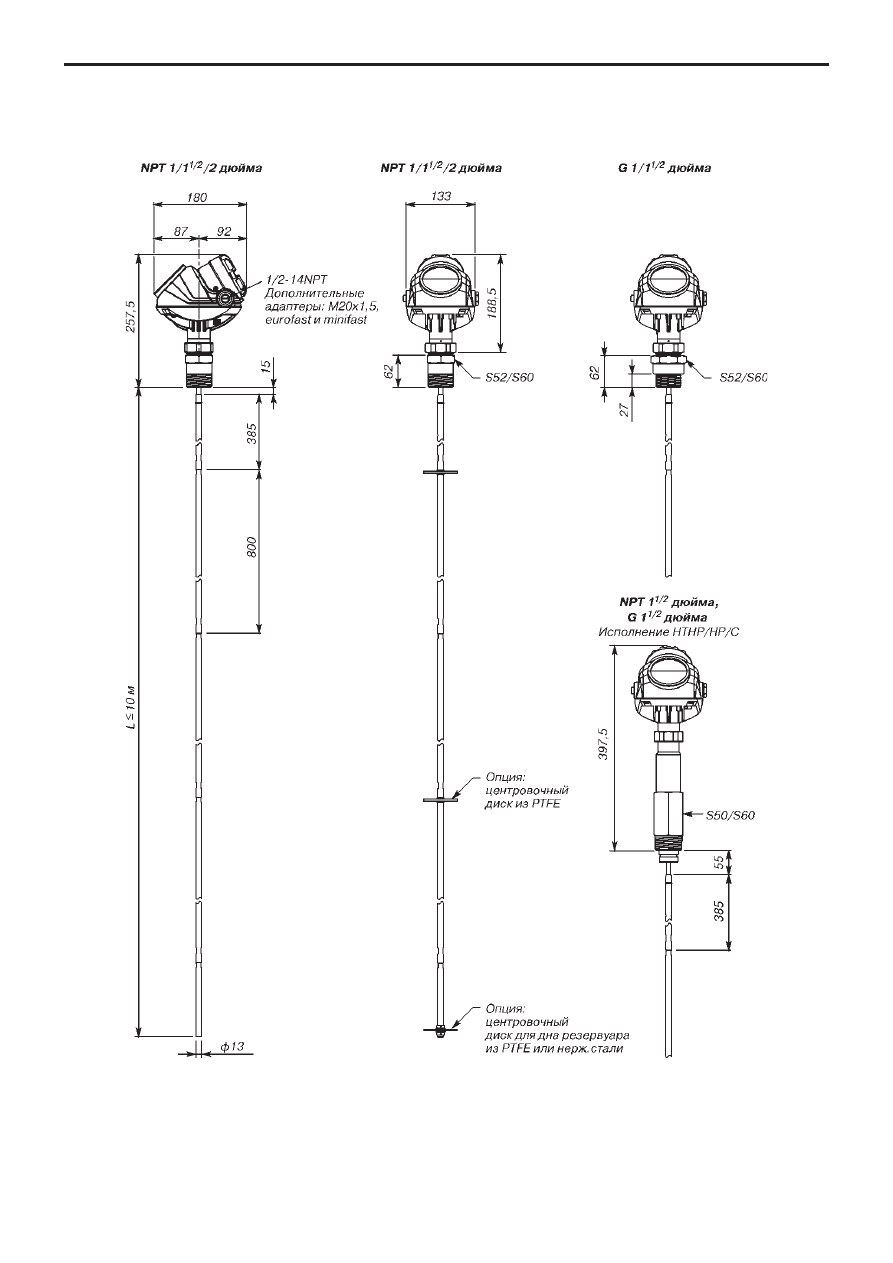

СЕГМЕНТИРОВАННЫЙ ОДИНАРНЫЙ ЖЕСТКИЙ ЗОНД

Резьбовое присоединение.

Рис.36.

Уровнемер 5300

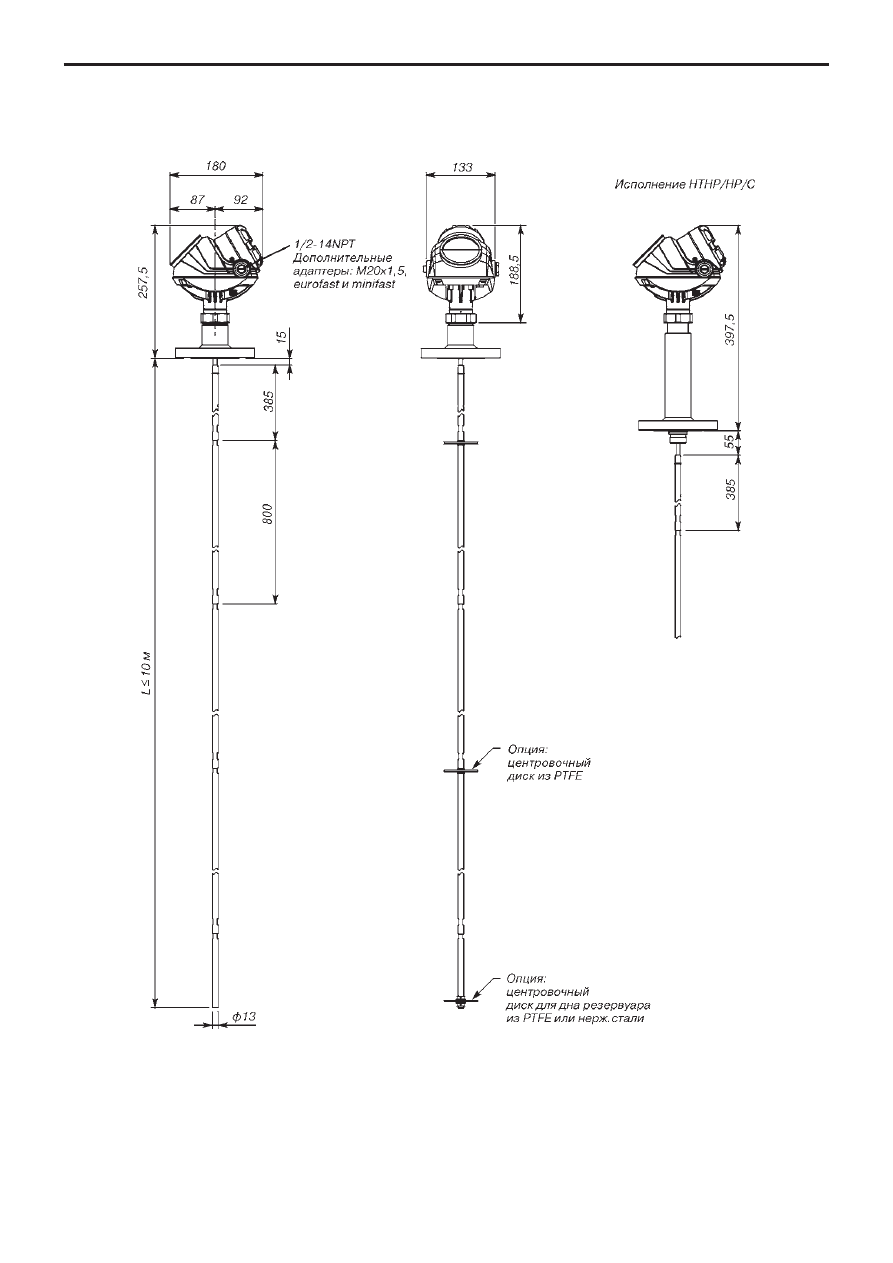

Фланцевое присоединение.

Рис.37.

СЕГМЕНТИРОВАННЫЙ ОДИНАРНЫЙ ЖЕСТКИЙ ЗОНД

Уровнемер 5300

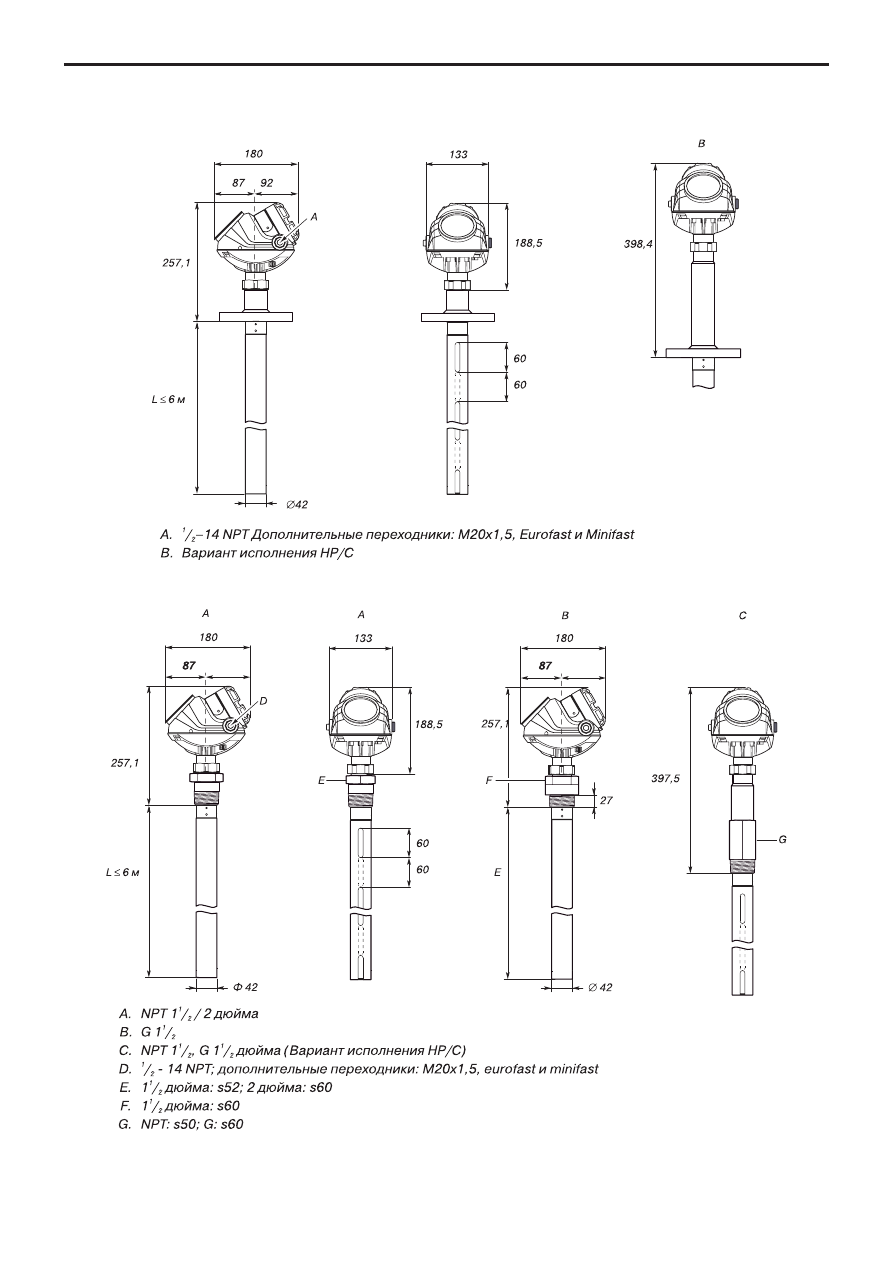

БОЛЬШОЙ КОАКСИАЛЬНЫЙ ЗОНД

С фланцевым соединением

С резьбовым соединением

Рис. 38

Уровнемер 5300

ОДИНАРНЫЙ ЖЕСТКИЙ ЗОНД

Зонд для компенсации диэлектрической проницаемости пара для 2-дюймовых труб.

Рис.39.

Уровнемер 5300

ВСТРОЕННЫЙ В ПАТРУБОК ЗОНД

Зонд для компенсации диэлектрической проницаемости пара для 3-дюймовых и более труб.

Рис.40.

Уровнемер 5300

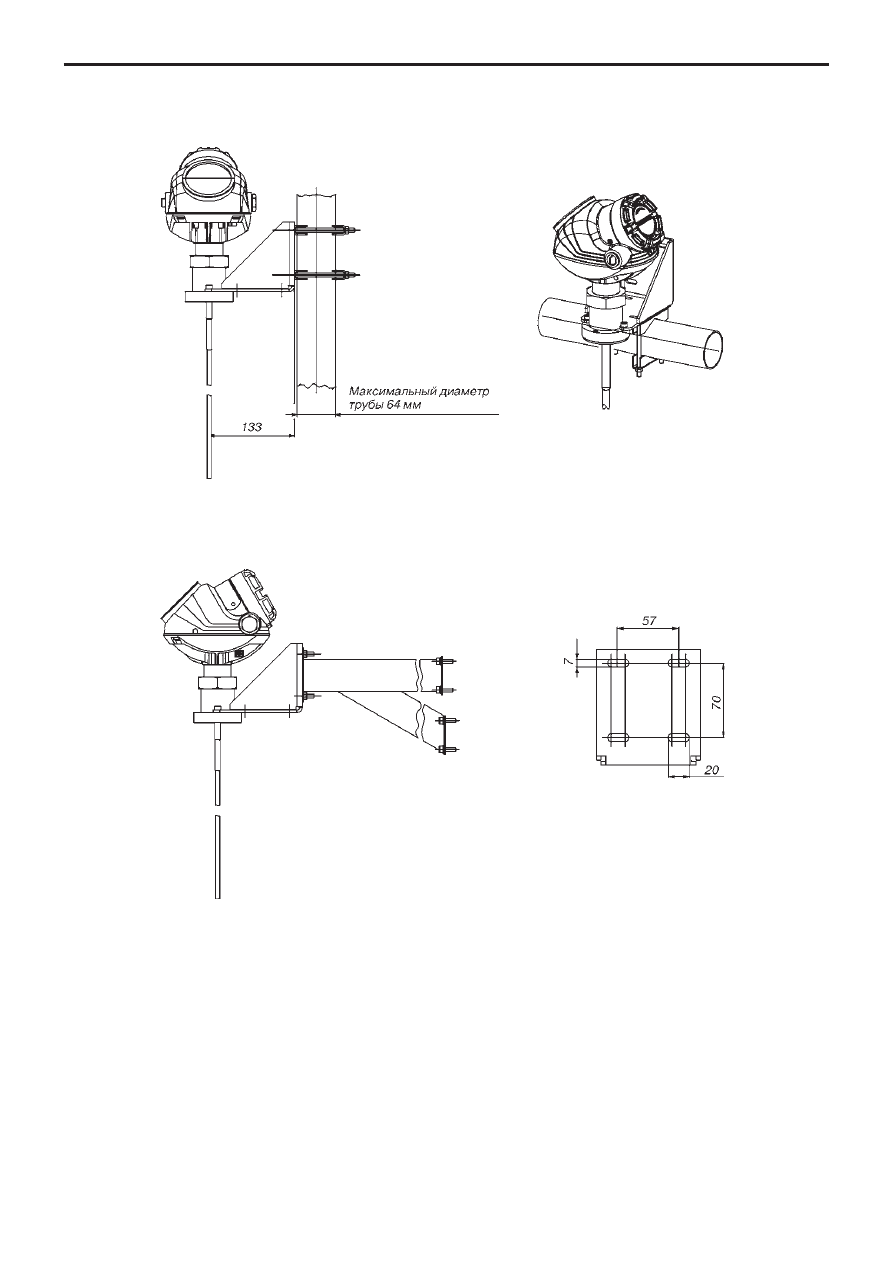

ВЫНОСНОЙ МОНТАЖ

Монтаж на трубу (вертикальная труба).

Рис.41.

Монтаж на трубу (горизонтальная труба).

Рис.43.

Монтаж на стену.

Рис.42.

Шаблон сверления отверстий для настенного монтажа.

Рис.44.
