Emerson Уровнемер 5300 волноводный радарный. Руководство по эксплуатации (2018 год) - часть 13





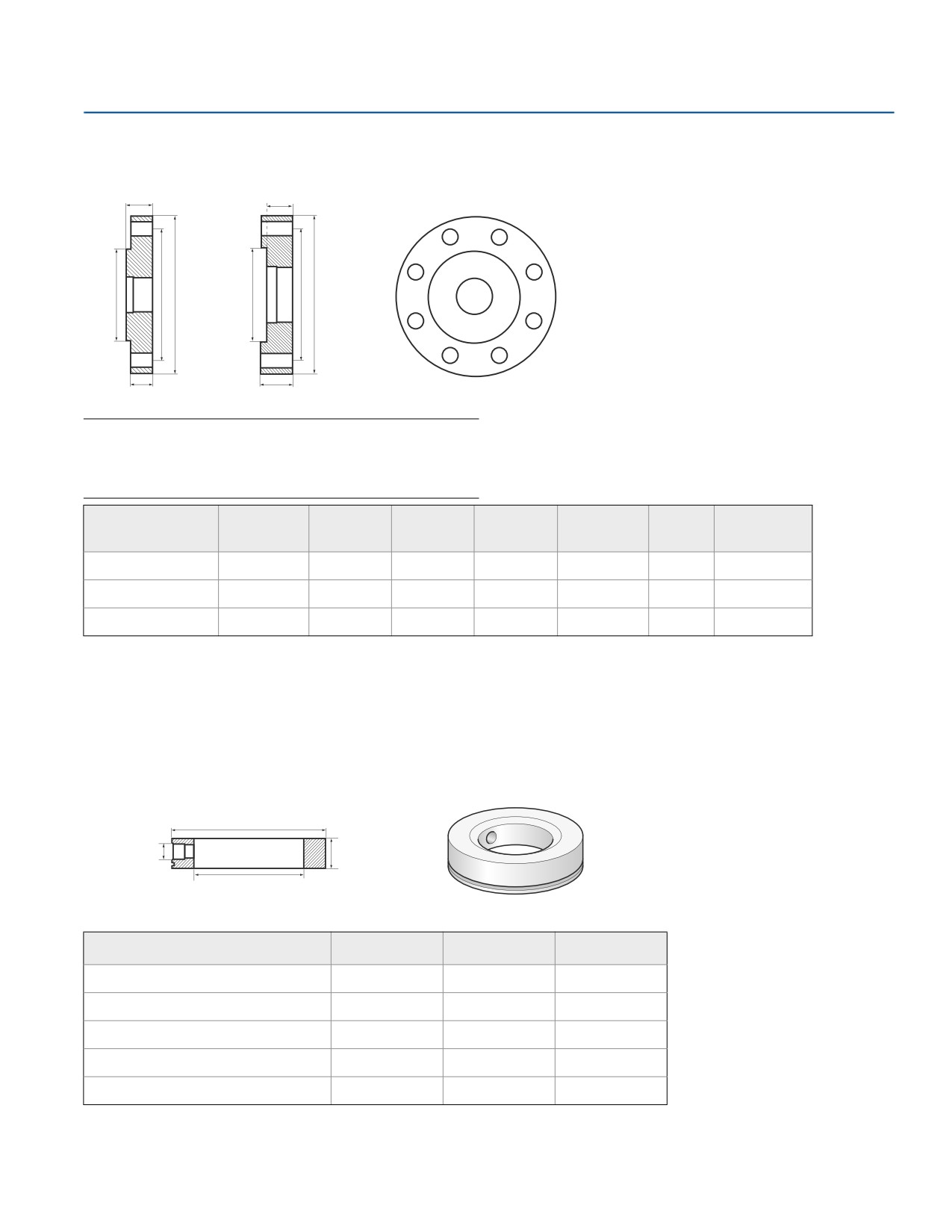

A.5 Специальные фланцы
Фланец с выступом
Сторона с выемкой
Размеры указаны в дюймах (миллиметрах).
B1
B1
D: внешний диаметр
B1: толщина фланца с прокладкой
B2: толщина фланца без прокладки
#
F = B1 - B2: толщина прокладки
G: диаметр прокладки
Кол-во болтов: количество болтов
G
K
D
G
K
D
K: диаметр отверстия под болт
B2
B2
Примечание
Габариты можно использовать для идентификации
установленных фланцев. Они не предназначены для
использования при изготовлении изделий.
Специальные
D
B1
B2
F
G
Кол-во
K
фланцы(1)
болтов
Fisher 249B/259B(2)
228,6
38,2
31,8
6,4
132,8
8
184,2
Fisher 249C(3)
144,5
23,8
28,6
-4,8
85,7
8
120,65
Masoneilan(2)
191,0
39,0
33,0
6,0
102,0
8
149,0
1.
Данные фланцы также доступны в вентилируемом исполнении.
2.
Фланец с выступом.
3.
Фланец с выемкой.
Фланцы Masoneilan и Fisher также доступны в вентилируемых
Вентилируемые фланцы с технологическим резьбовым
исполнениях (см. раздел “Вентилируемые фланцы” на
присоединением 1½ NPT (код RA).
стр. 269) в тех же размерах, что указаны в таблице выше.
Информация о номинальных значениях температуры и
давления фланцев приведена на стр. 210.
A.6 Промывочные кольца
Do
Высота: 24,6 мм
DH
Di
Таблица A-15. Номинальная температура и давление для промывочных колец до класса 2500
Промывочные кольца
Di
Do
DH
2 дюйма по ANSI
53,8
91,9
¼ дюйма NPT
3 дюйма по ANSI
91,4
127,0
¼ дюйма NPT
4 дюйма по ANSI
91,4
157,5
¼ дюйма NPT
DN50
61,0
102,0
¼ дюйма NPT
DN80
91,4
138,0
¼ дюйма NPT
242
A.7 Информация для заказа
Таблица A-16. Информация для заказа уровнемера модели 5301 и 5302 для измерения уровня и/или уровня
границы раздела жидкостей
Строки, отмеченные звездочкой (), являются стандартными, их срок поставки минимален. Строки, не отмеченные символом, требуют
более длительного времени выполнения заказа.
Модель
Описание продукта
Волноводный радарный уровнемер для измерения уровня жидкости или уровня границы раздела жидкостей (функция измерения уровня
5301
границы раздела сред доступна с полностью погружаемым зондом)
5302
Волноводный радарный уровнемер для измерения уровня жидкости и уровня границы раздела жидкостей
Выходной сигнал
4—20 мА с коммуникационным протоколом HART
H
(по умолчанию с завода поставляется с выходом HART 5. Для заказа HART 7 необходимо добавить код опции HR7)
(подробнее см. на стр. 204)
F
FOUNDATION Fieldbus (подробнее см. на стр. 205)
M
RS-485 с протоколом связи Modbus (подробнее см. на стр. 206)
U
Подключение к хабу Rosemount 2410
Материал корпуса
A
Алюминий с полиуретановым покрытием
S
Нержавеющая сталь, марка CF8M (ASTM A743)
Кабельные вводы
1
½-14 NPT
2
Переходник M20 × 1,5
4
Переходник M20 × 1,5 — 2 шт.
G
Металлический кабельный сальник (½-14 NPT)
E(1)
M12, 4-контактный штыревой разъем (eurofast)
M(1)
4-контактный штыревой разъем A Mini (minifast)
Рабочая температура и давление (см. стр. 208)(2)
Тип зонда
Стандартное исполнение:
S
от
1A, 2A, 3A, 3B, 4A, 4B, 4S, 5A и 5B
–0,1 до 4 МПа при 150 °C
Высокая температура/давление:
H(3)
3A, 3B, 3V, 4A, 4B, 4S, 4U, 5A и 5B
20,3 МПа при 400 °C и 34,5 МПа при 38 °C
Высокое давление:
(3)
P
3A, 3B, 4A, 4B, 4S, 5A и 5B
22,89 МПа при 250 °C и 34,5 МПа при 38 °C
Криогенные температуры:
3A, 3B, 4A, 4B, 4S, 5A, 5B (только
C(3)
нержавеющая сталь)
24,3 МПа при 200 °C и 34,5 МПа при -196 °C
Материал изготовления(4):
Тип зонда
Исполнение по
Технологическое присоединение / зонд
температуре и давлению
1
316/316L/EN 1.4404
Все
S, H, P, C
Сплав C-276 (UNS N10276). С защитной пластиной в случае исполнения с
2
3A, 3B, 4A, 4B, 5A, 5B
S, H, P
фланцем. До класса 600/PN 63 для зондов HTHP/HP.
Сплав 400 (UNS N04400). С защитной пластиной в случае исполнения с
3
3A, 3B, 4A, 4B, 5A, 5B
S
фланцем.
243
Таблица A-16. Информация для заказа уровнемера модели 5301 и 5302 для измерения уровня и/или уровня
границы раздела жидкостей
Строки, отмеченные звездочкой (), являются стандартными, их срок поставки минимален. Строки, не отмеченные символом, требуют
более длительного времени выполнения заказа.
7
Зонд и фланец с покрытием из ПТФЭ. С защитной пластиной.
4A и 5A
S
8
Зонд с покрытием из ПТФЭ
4A и 5A
S
H
Технологическое соединение, фланец и зонд из сплава С-276 (UNS N10276)
3A, 3B, 4A, 4B, 5A, 5B
S, H, P
Технологическое соединение, фланец и зонд из сплава Duplex 2205
D
4B, 5A, 5B
S, H, P
(EN 1.4462 / UNS S31803)
Материал уплотнения, уплотнительного кольца (для заказа уплотнительного кольца, выполненного из других
материалов, необходимо связаться с заводом-изготовителем)
N(5)
Уплотнительное кольцо отсутствует
V
Фторэластомер Viton
E
Этиленпропилен (EPDM)
K
Перфторэластомер Kalrez 6375
B
Нитрилбутадиен (NBR)
Технологические
Тип зонда
Длина зонда
присоединения
Фланец / 1-дюймовая(6),
Коаксиальный перфорированный. Для измерения уровня и уровня границы
Мин.: 0,4 м
3B
1½-дюймовая,
раздела двух сред.
Макс.: 6 м
2-дюймовая(6) резьба
Мин.: 0,9 м для укороченного
Встраиваемый зонд для паровых сред, устанавливаемый в успокоительные
отражателя (опция R1)
трубы. Для камер размером 3 дюйма и больше.
Мин.: 1,1 м для удлиненного
3V(7)
Фланец
отражателя
Для указания длины эталонного отражателя см. стр. 252.
(опция R2)
Макс.: 4 м
Фланец /
1-дюймовое(6),
Мин.: 0,4 м
1½-дюймовое,
4A
Жесткий одинарный зонд (8 мм)
Макс.: 3 м
2-дюймовое(6)
резьбовое соединение
/ Tri Clamp
Фланец / 1-дюймовое,
1½-дюймовое,
Мин.: 0,4 м
4B
Жесткий одинарный зонд (13 мм)
2-дюймовое резьбовое
Макс.: 6 м
соединение / Tri Clamp
Мин.: 0,9 м для укороченного
Одинарный жесткий зонд для паровых сред (с 1½-дюймовым
отражателя
центрирующим диском).
(опция R1)
Фланец / 1½-дюймовое
4U(7)
Для камер размером 2 дюйма.
Мин.: 1,1 м для удлиненного
резьбовое соединение
отражателя
Для указания длины эталонного отражателя см. стр. 252.
(опция R2)
Макс.: 3 м
Фланец /
1-дюймовая(6),
Мин.: 1 м
5A(8)
Гибкий двойной зонд с грузом
1½-дюймовая,
Макс.: 50 м(9)
2-дюймовая(6) резьба /
Tri Clamp
Фланец /
1-дюймовая(6),
Мин.: 1 м
5B(10)
Гибкий двойной зонд с зажимом
1½-дюймовая,
Макс.: 50 м(9)
2-дюймовая(6) резьба /
Tri Clamp
Фланец / 1½-дюймовая,
Мин.: 0,4 м
1A(6)
Жесткий двойной зонд
2-дюймовая(6) резьба
Макс.: 3 м
Фланец / 1½-дюймовая,
Мин.: 1 м
2A(6)
Гибкий двойной свинцовый зонд с грузом
2-дюймовая(6) резьба
Макс.: 50 м
244
Таблица A-16. Информация для заказа уровнемера модели 5301 и 5302 для измерения уровня и/или уровня
границы раздела жидкостей
Строки, отмеченные звездочкой (), являются стандартными, их срок поставки минимален. Строки, не отмеченные символом, требуют
более длительного времени выполнения заказа.
Фланец /
1-дюймовая(6),
Мин.: 0,4 м
3A(11)
Коаксиальный зонд (для измерения уровня)
1½-дюймовая,
Макс.: 6 м
2-дюймовая(6) резьба
Фланец / 1-дюймовая,
1½-дюймовая,
Мин.: 0,4 м
4S
Сегментированный жесткий одинарный (13 мм)
2-дюймовая резьба /
Макс.: 10 м
Tri Clamp
Единицы измерения длин зондов
E
Английские единицы (футы, дюймы)
M
Метрические единицы (метры, сантиметры)
Общая длина зонда (м)(12)
XXX
0—50 м
Общая длина зонда (см)(12)
XX
0—99 см
Технологические присоединения — размер/тип (в отношении других технологических присоединений следует
проконсультироваться с заводом-изготовителем)
Фланцы ASME
Материал конструкции
Рабочая температура и давление
AA
2 дюйма, класс 150, RF (с выступом)
1, 2, 3, 7, 8, H, D
S, H, P, C
AB
2 дюйма, класс 300, RF (с выступом)
1, 2, 3, 7, 8, H, D
S, H, P, C
AC
2 дюйма, класс 600, RF (с выступом)
1, 2, H, D
H, P, C
AD
2 дюйма, класс 900, RF (с выступом)
1, H, D
H, P, C
BA
3 дюйма, класс 150, RF (с выступом)
1, 2, 3, 7, 8, H, D
S, H, P, C
BB
3 дюйма, класс 300, RF (с выступом)
1, 2, 3, 7, 8, H, D
S, H, P, C
BC
3 дюйма, класс 600, RF (с выступом)
1, 2, H, D
H, P, C
BD
3 дюйма, класс900, RF (с выступом)
1, H, D
H, P, C
CA
4 дюйма, класс 150, RF (с выступом)
1, 2, 3, 7, 8, H, D
S, H, P, C
CB
4 дюйма, класс 300, RF (с выступом)
1, 2, 3, 7, 8, H, D
S, H, P, C
CC
4 дюйма, класс600, RF (с выступом)
1, 2, H, D
H, P, C
CD
4 дюйма, класс900, RF (с выступом)
1, H, D
H, P, C
AE
2 дюйма, класс 1500, RF (с выступом)
1, H, D
H, P, C
AF
2 дюйма, класс 2500, RF (с выступом)
1
H, P, C
AI
2 дюйма, класс 600, RTJ (с кольцевым соединением)
1, H, D
H, P, C
AJ
2 дюйма, класс 900, RTJ (с кольцевым соединением)
1, H, D
H, P, C
AK
2 дюйма, класс 1500, RTJ (с кольцевым соединением)
1, H, D
H, P, C
BE
3 дюйма, класс1500, RF (с выступом)
1, H, D
H, P, C
BF
3 дюйма, класс2500, RF (с выступом)
1
H, P, C
BI
3 дюйма, класс 600, RTJ (с кольцевым соединением)
1, H, D
H, P, C
245
Таблица A-16. Информация для заказа уровнемера модели 5301 и 5302 для измерения уровня и/или уровня
границы раздела жидкостей
Строки, отмеченные звездочкой (), являются стандартными, их срок поставки минимален. Строки, не отмеченные символом, требуют
более длительного времени выполнения заказа.
BJ
3 дюйма, класс 900, RTJ (с кольцевым соединением)
1, H, D
H, P, C
BK
3 дюйма, класс 1500, RTJ (с кольцевым соединением)
1, H, D
H, P, C
CE
4 дюйма, класс1500, RF (с выступом)
1, H, D
H, P, C
CF
4 дюйма, класс2500, RF (с выступом)
1
H, P, C
CI
4 дюйма, класс 600, RTJ (с кольцевым соединением)
1, H, D
H, P, C
CJ
4 дюйма, класс 900, RTJ (с кольцевым соединением)
1, H, D
H, P, C
CK
4 дюйма, класс 1500, RTJ (с кольцевым соединением)
1, H, D
H, P, C
DA
6 дюймов, класс 150, RF (с выступом)
1, 2, 3, 7, 8, H
S, H, P, C
Материал
Рабочая температура и
Фланцы по EN 1092-1
конструкции
давление
HB
DN50, PN 40, тип А, плоский
1, 2, 3, 7, 8
S, H, P, C
УВ
DN50, PN 63, тип А, плоский
1, 2, 3
H, P, C
HD
DN50, PN 100, тип А, плоский
1
H, P, C
IA
DN80, PN 16, тип А, плоский
1, 2, 3, 7, 8
S, H, P, C
IB
DN80, PN 40, тип А, плоский
1, 2, 3, 7, 8
S, H, P, C
IC
DN80, PN 63, тип А, плоский
1, 2, 3
H, P, C
ID
DN80, PN 100, тип А, плоский
1
H, P, C
JA
DN100, PN 16, тип А, плоский
1, 2, 3, 7, 8
S, H, P, C
JB
DN100, PN 40, тип А, плоский
1, 2, 3, 7, 8
S, H, P, C
JC
DN100, PN 63, тип А, плоский
1, 2, 3
H, P, C
JD
DN100, PN 100, тип А, плоский
1
H, P, C
HE
DN50, PN 160, тип B2, с выступом
1
H, P, C
HF
DN50, PN 250, тип B2, с выступом
1
H, P, C
HI
DN50, PN 40, тип E, с центрирующим буртиком
1, 8
S, H, P, C
HP
DN50, PN 16, тип C, с шипом
1, 8
S, H, P, C
HQ
DN50, PN 40, тип C, с шипом
1, 8
S, H, P, C
IE
DN80, PN 160, тип B2, с выступом
1
H, P, C
IF
DN80, PN 250, тип B2, с выступом
1
H, P, C
IH
DN80, PN 16, тип E, с центрирующим буртиком
1, 8
S, H, P, C
II
DN80, PN 40, тип E, с центрирующим буртиком
1, 8
S, H, P, C
IP
DN80, PN 16, тип C, с шипом
1, 8
S, H, P, C
IQ
DN80, PN 40, тип C, с шипом
1, 8
S, H, P, C
JE
DN100, PN 160, тип B2, с выступом
1
H, P, C
JF
DN100, PN 250, тип B2, с выступом
1
H, P, C
246
Таблица A-16. Информация для заказа уровнемера модели 5301 и 5302 для измерения уровня и/или уровня
границы раздела жидкостей
Строки, отмеченные звездочкой (), являются стандартными, их срок поставки минимален. Строки, не отмеченные символом, требуют
более длительного времени выполнения заказа.
JH
DN100, PN 16, тип E, с центрирующим буртиком
1, 8
S, H, P, C
JI
DN100, PN 40, тип E, с центрирующим буртиком
1, 8
S, H, P, C
JP
DN100, PN 16, тип C, с шипом
1, 8
S, H, P, C
JQ
DN100, PN 40, тип C, с шипом
1, 8
S, H, P, C
KA
DN150, PN 16, тип А, плоский
1, 2, 3, 7, 8
S, H, P, C
Материал
Рабочая температура и
Фланцы JIS
конструкции
давление
UA
50A, 10K, RF (с выступом)
1, 2, 3, 7, 8
S, H, P, C
VA
80A, 10K, RF (с выступом)
1, 2, 3, 7, 8
S, H, P, C
XA
100A, 10K, RF (с выступом)
1, 2, 3, 7, 8
S, H, P, C
UB
50A, 20K, RF (с выступом)
1, 2, 3, 7, 8
S, H, P, C
VB
80A, 20K, RF (с выступом)
1, 2, 3, 7, 8
S, H, P, C
XB
100A, 20K, RF (с выступом)
1, 2, 3, 7, 8
S, H, P, C
YA
150A, 10K, RF (с выступом)
1, 2, 3, 7, 8
S, H, P, C
YB
150A, 20K, RF (с выступом)
1, 2, 3, 7, 8
S, H, P, C
ZA
200A, 10K, RF (с выступом)
1, 2, 3, 7, 8
S, H, P, C
ZB
200A, 20K, RF (с выступом)
1, 2, 3, 7, 8
S, H, P, C
Материал
Резьбовые соединения
Тип зонда
конструкции
НТ
Резьба 1½ дюйма NPT
1, 2, 3, 8, H, D
1A, 2A, 3A, 3B, 4A, 4B, 4S, 4U, 5A, 5B
1A, 2A, 3A, 3B, 4A, 4B, 4S, 5A, 5B, для
RC
Резьба 2 дюйма NPT
1, 8
стандартной температуры и
давления
3A, 3B, 4A, 4B, 4S, 5A, 5B, для
RB
Резьба 1 дюйм NPT
1, 8
стандартной температуры и
давления
SA
Резьба 1½ дюйма BSP (G 1½ дюйма)
1, 2, 3, 8, H, D
1A, 2A, 3A, 3B, 4A, 4B, 4S, 4U, 5A, 5B
3A, 3B, 4A, 4B, 4S, 5A, 5B, для
SB
Резьба 1 дюйм BSP (G 1 дюйм)
1, 8
стандартной температуры и
давления
Материал
Фитинги Tri Clamp
Тип зонда
конструкции
4A, 5A, 5B для стандартной
FT
1½-дюймовое соединение Tri Clamp
1, 7, 8
температуры и давления
4A, 4B, 5A, 5B, 4S для стандартной
AT
2-дюймовое соединение Tri Clamp
1, 7, 8
температуры и давления
4A, 4B, 5A, 5B, 4S для стандартной
BT
3-дюймовое соединение Tri Clamp
1, 7, 8
температуры и давления
4A, 4B, 5A, 5B, 4S для стандартной
CT
4-дюймовое соединение Tri Clamp
1, 7, 8
температуры и давления
247
Таблица A-16. Информация для заказа уровнемера модели 5301 и 5302 для измерения уровня и/или уровня
границы раздела жидкостей
Строки, отмеченные звездочкой (), являются стандартными, их срок поставки минимален. Строки, не отмеченные символом, требуют
более длительного времени выполнения заказа.
Специальные фланцы
Специальный фланец Fisher 316/316L (для камер 249B, 259B)
TF
1, 7, 8
S, H, P, C
Фланец с торсионной трубкой
Специальный фланец Fisher 316/316L (для камер 249C)
TT
1, 7, 8
S, H, P, C
Фланец с торсионной трубкой
TM
Специальный фланец Masoneilan 316/316L с торсионной трубкой
1, 7, 8
S, H, P, C
Сертификаты для использования в опасных зонах (см. Приложение B: Сертификация изделия)
NA
Общепромышленное исполнение
E1(13)
Маркировка взрывозащиты по АТЕХ
E3(13)
Маркировка взрывозащиты по NEPSI
E5(13)
Маркировка взрывозащиты по FM
E6(13)
Маркировка взрывозащиты по CSA
E7(13)
Маркировка взрывозащиты по IECEx
I1
Сертификат искробезопасности ATEX
IA(14)
Маркировка искробезопасности по ATEX FISCO
I3
Маркировка искробезопасности по NEPSI
IC(14)
Маркировка искробезопасности по NEPSI FISCO
I5
искробезопасности и невоспламеняемости по стандарту FM
IE(14)
Маркировка искробезопасности по FM FISCO
I6
Маркировка искробезопасности по CSA
IF(14)
Маркировка искробезопасности по CSA FISCO
I7
Маркировка искробезопасности по IECEx
IG(14)
Маркировка искробезопасности по IECEx FISCO
E2
Маркировка взрывозащиты по INMETRO
EM(13)
Маркировка взрывозащиты в соответствии с ТР ТС (Технический регламент Таможенного союза ЕАС)
I2
Маркировка искробезопасности по INMETRO
IB
Маркировка искробезопасности по INMETRO FISCO
IM
Маркировка взрывозащиты в соответствии с ТР ТС (Технический регламент Таможенного союза ЕАС)
E4(15)
Маркировка взрывозащиты по TIIS
KA(13)
Маркировка пожаро-/взрывобезопасности по ATEX, FM, CSA
KB(13)
Маркировка пожаро-/взрывобезопасности по ATEX, FM, IECEx
KC(13)
Маркировка пожаро-/взрывобезопасности по ATEX, CSA, IECEx
KD(13)
Маркировка пожаро-/взрывобезопасности по FM, CSA, IECEx
KE
Маркировка искробезопасности по ATEX, FM, CSA
KF
Маркировка искробезопасности по ATEX, FM, IECEx
248
Таблица A-16. Информация для заказа уровнемера модели 5301 и 5302 для измерения уровня и/или уровня
границы раздела жидкостей
Строки, отмеченные звездочкой (), являются стандартными, их срок поставки минимален. Строки, не отмеченные символом, требуют
более длительного времени выполнения заказа.
KG
Маркировка искробезопасности по ATEX, CSA, IECEx
KH
Маркировка искробезопасности по FM, CSA, IECEx
KI(14)
Маркировка искробезопасности по FISCO — ATEX, FM, CSA
KJ(14)
Маркировка искробезопасности по FISCO — ATEX, FM, IECEX
KK(14)
Маркировка искробезопасности по FISCO — ATEX, CSA, IECEX
KL(14)
Маркировка искробезопасности по FISCO — FM, CSA, IECEX
N1
Маркировка по ATEX, тип n
N7
Маркировка по IECEx, тип n
Опции (указать вместе с выбранным номером модели)
Дисплей
M1
Встроенный цифровой индикатор
Связь
HR7
4—20 мА с цифровым сигналом по протоколу HART
Гидростатическое испытание
P1(16)
Гидростатическое испытание
Заводская конфигурация
Заводская конфигурация (при заказе требуется предоставить Лист технических данных конфигурации, доступен на
C1
Конфигурирование предельных значений срабатываний аварийных сигналов
C4
Уровни аварийного сигнала и входа в зону насыщения NAMUR, аварийная сигнализация по высокому уровню
Уровни сигнала тревоги и насыщения аналогового выходного сигнала в соответствии с рекомендациями NAMUR, сигнализация по
C5
низкому уровню
Сигнализация по низкому уровню (стандартный уровень аварийного сигнала и сигнала входа в зону насыщения, принятый в компании
C8(17)
Rosemount)
Документация на сварочные работы(18)
Q66
Документация об аттестации процедуры сварки
Q67
Документация об аттестации сварщиков
Q68
Спецификация сварочных процедур
Специальные процедуры сертификации
Q4
Сертификат калибровки завода-изготовителя
Q8(19)
Сертификат соответствия материалов по стандарту ISO 10474-3.1:2013 / EN10204-3.1:2004
QG
Свидетельство о первичной поверке в соответствии с требованиями ГОСТ
Сертификаты безопасности
249
Таблица A-16. Информация для заказа уровнемера модели 5301 и 5302 для измерения уровня и/или уровня
границы раздела жидкостей
Строки, отмеченные звездочкой (), являются стандартными, их срок поставки минимален. Строки, не отмеченные символом, требуют
более длительного времени выполнения заказа.
QS
Отчет отказоустойчивости FMEDA. Предлагается только с выходом HART 4—20 мА (код варианта исполнения выхода H).
Сертификация в соответствии со стандартом IEC 61508 с отчетом отказоустойчивости FMEDA. Предлагается только с выходом HART 4—
QT(20)
20 мА
(код варианта исполнения выхода H).
Сертификаты соответствия национальным стандартам
J1
Канадский регистрационный номер (CRN)
J2(21)
ASME B31.1
Индийский регламент на котлы (для получения с завода-изготовителя Формы III-C с освидетельствованием необходимо заказать
J7(22)
сертификат Q47 в качестве отдельной позиции)
J8(23)(24)
Сертификат EN для котлов (европейский сертификат на котлы в соответствии с EN 12952-11 и EN 12953-9)
Свидетельство о проведении испытаний методом цветной дефектоскопии
Q73
Сертификат проверки проникающими жидкостями
Сертификат подтверждения состава материала
Q76
Сертификат соответствия подтверждения состава материала
Сертификаты на материалы
N2(25)
Рекомендации NACE® по материалам согласно NACE MR0175 / ISO 15156 и NACE MR0103 / ISO 17945
Разрешения на использование на морских судах(26)
SBS
Сертификат типа Американского бюро судоходства
SDN
Сертификат типа Det Norske Veritas (DNV)
SLL
Сертификат типа Lloyds Register
SBV
Сертификат типа Bureau Veritas
Опции монтажа
Удлиняющий стержень 250 мм для гибких одинарных зондов для предотвращения контакта со стенкой или патрубком.
LS(27)
Стандартная длина стержня для зондов 5А и 5В составляет 100 мм.
BR
Монтажный кронштейн 316L для технологического соединения 1½ дюйма NPT (RA) (см. стр. 240)
Низкотемпературное исполнение
BR5(28)
Исполнение для работы при низких температурах окружающей среды
Варианты груза для гибких одинарных зондов (тип зонда 5А)
Тяжелый груз (рекомендуется для большинства случаев)
W3
Вес = 1,10 кг, длина = 140 мм, диаметр = 37,5 мм
Короткий груз (при измерениях близко к концу зонда)
W2
Вес = 0,40 кг. Длина = 50 мм, диаметр = 37,5 мм
Варианты груза в сборе для гибких одинарных зондов
WU
Груз или зажим для зонда не предусмотрены
250
Таблица A-16. Информация для заказа уровнемера модели 5301 и 5302 для измерения уровня и/или уровня
границы раздела жидкостей
Строки, отмеченные звездочкой (), являются стандартными, их срок поставки минимален. Строки, не отмеченные символом, требуют
более длительного времени выполнения заказа.
Защита от переходных процессов
Клеммный блок с защитой от переходных процессов. Доступен к выбору для выхода HART 4—20 мА (код варианта исполнения выхода H).
T1
Уже входит в типы исполнения с FOUNDATION Fieldbus.
Функции диагностики
D01
Пакет диагностики FOUNDATION Fieldbus (включает в себя диагностику параметров качества сигнала)
DA1
Пакет диагностики HART (включает в себя диагностику параметров качества)
Контрольный отражатель (контроль высокого уровня)
HL1(29)
Контрольный отражатель для труб/камер размером от 3 до 6 дюймов (контроль высокого уровня). Подробнее см. на стр. 207.
HL2(29)
Контрольный отражатель для труб/камер размером 8 дюймов (контроль высокого уровня). Подробнее см. на стр. 207.
Контрольный отражатель для резервуаров и труб/камер размером 10 дюймов и больше (контроль высокого уровня). Подробнее см. на
HL3(29)
стр. 207.
Защита от перелива
U1(30)
Защита от переполнения WHG
Расширенная гарантия на изделие
WR3
Расширенная гарантия на 3 года
WR5
Расширенная гарантия на 5 лет
Центрирующие диски (рекомендации по выбору размера указаны в табл. 3-11 на стр. 5
8)
Наружный диаметр
S2(31)
2-дюймовый центрирующий диск
45 мм
S3(31)
3-дюймовый центрирующий диск
68 мм
S4(31)
4-дюймовый центрирующий диск
92 мм
P2(32)
2-дюймовый центрирующий диск из ПТФЭ
45 мм
P3(32)
3-дюймовый центрирующий диск из ПТФЭ
68 мм
P4(32)
4-дюймовый центрирующий диск из ПТФЭ
92 мм
S6(31)
6-дюймовый центрирующий диск
141 мм
S8(31)
8-дюймовый центрирующий диск
188 мм
P6(32)
6-дюймовый центрирующий диск из ПТФЭ
141 мм
P8(32)
8-дюймовый центрирующий диск из ПТФЭ
188 мм
Выносной монтаж (см. стр. 241)
B1
Монтажный кабель 1 м для выносного корпуса и кронштейн 316L
B2
Монтажный кабель 2 м для выносного корпуса и кронштейн 316L
B3
Монтажный кабель 3 м для выносного корпуса и кронштейн 316L
251
Таблица A-16. Информация для заказа уровнемера модели 5301 и 5302 для измерения уровня и/или уровня
границы раздела жидкостей
Строки, отмеченные звездочкой (), являются стандартными, их срок поставки минимален. Строки, не отмеченные символом, требуют
более длительного времени выполнения заказа.
Эталонные отражатели для зондов с динамической компенсацией испарения (требуются для зондов типов 3V и 4U)
(рекомендации по выбору длины отражателя см. на стр. 214)
R1
Укороченный отражатель. Длина = 350 мм
R2
Удлиненный отражатель. Длина = 500 мм
Монтаж в выносную камеру (см. стр. 24)
XC(33)
Поставка с выносной камерой в сборе
Специальные исполнения (см. стр. 225)
Rxxxx
Специальные исполнения при использовании нестандартных опций. (Подробности можно получить на заводе-изготовителе.)
Пример обозначения модели: 5301-H-A-1-S-1-V-1A-M-002-05-AA-I1-M1C1
M-002-05 означает длину зонда 2,05 м.
1.
Недоступно для взрывозащищенного, пожаробезопасного исполнения и исполнений с сертификацией типа n.
2.
Класс технологического уплотнения. Окончательные параметры зависят от выбранного фланца и уплотнительного кольца. См. «Предельные значения температуры и
давления» на стр. 208212.
3.
Для уплотнения требуется выбрать опцию None (без уплотнительного кольца).
4.
Информацию о других материалах можно получить на заводе-изготовителе.
5.
Требуется указать код рабочей температуры и давления H, P, или C.
6.
Доступно только с кодом опции для рабочей температуры и давления S.
7.
Доступно только с кодом опции для рабочей температуры и давления H.
8.
Стандартный вес 0,36 кг для гибкого одинарного зонда. L = 140 мм.
Для зондов с покрытием из ПТФЭ: стандартный вес 1 кг для гибкого одинарного зонда. L = 434 мм.
9.
Максимальная длина зондов из материала Duplex 2205 составляет 32 м.
10.
На заводе-изготовителе предоставляется дополнительный отрезок для крепления.
11.
Требуется модель 5301.
12.
Включает груз, если применимо. Общая длина зонда дается в футах и дюймах или в метрах и сантиметрах в зависимости от выбранной единицы измерения длины
зонда. Если высота резервуара неизвестна, необходимо округлить до четной длины при заказе. Затем зонды можно укоротить до нужной длины на месте.
Максимальная допустимая длина определяется условиями технологического процесса. Более подробные рекомендации по выбору длины зонда приведены в разделе
“Общая длина зонда” на стр. 2 2 2 .
13.
Зонды являются искробезопасными.
14.
Требуется выход для сигнала FOUNDATION Fieldbus (параметр Uвх, указанный в Приложение B: Сертификация изделия).
15.
Кабельный сальник G ½ дюйма из нержавеющей стали входит в комплект поставки.
16.
Доступно для монтажа на резервуаре с фланцевым соединением.
17.
По умолчанию устанавливается сигнализация по высокому уровню.
18.
Сварочные работы производятся в соответствии со стандартами EN/ISO.
19.
Сертификат охватывает все смачиваемые детали, находящиеся под давлением.
20.
Не доступен с опциями эталонного отражателя (HL1, HL2, HL3).
21.
Сертификат на разработку и производство по ASME B31.1. Не указывается на заводской табличке. Сварочные работы по ASME IX.
22.
Доступен только для материала изготовления с кодом 1, рабочей температуры и давления с кодами S, H или P, зондами типов 3A, 3B, 3V, 4U, 4A, 4B, 4S, 5A или 5B при
поставке с фланцами размером 2, 3 или 4 дюйма по ASME.
23.
Доступен только для выходных сигналов с кодом H и зондов с кодами типа 3V или 4U.
24.
Пригоден к использованию в качестве сенсорного элемента для измерения уровня в составе ограничивающего устройства согласно EN 12952-11 и EN 12953-9.
25.
Для зондов типов 3A, 3B, 4A, 4B, 4S и 4U, а также зондов с покрытием из ПТФЭ типа 5A.
26.
Только для материала корпуса с кодом S и рабочей температуры и давления с кодом S.
27.
Не доступна для зондов с покрытием из ПТФЭ.
28.
Все температурные ограничения зависят от применяемых материалов, соответствующей сертификации взрывозащиты и/или материалов уплотнительных колец.
Сочетание кода опции BR5 с кодами опций QS и QT находиться на рассмотрении, проконсультируйтесь с изготовителем. Сочетание кода опции BR5 с кодами опций
выносного монтажа (B1, B2, B3) или опции с контрольным отражателем (HL1, HL2, HL3) находиться на рассмотрении, проконсультируйтесь с изготовителем.
Недоступно с кодом опции U1. Дополнительная температурная погрешность для диапазона температур окружающей среды от -55 до -40 °C не должна превышать
±0,3 мм/°C или ±0,0045 %/°C от измеряемого расстояния, в зависимости от того, какое значение окажется большим.
29.
Предлагается только с выходом HART 4—20 мА (код H), для стандартной рабочей температуры и давления (код S), материала изготовления с кодом 1, а также для
гибких одинарных зондов (тип зонда 5А или 5В). Недоступен для опций с кодами QS и QT, а также для монтажа в выносном корпусе (код опции B1, B2 или B3).
30.
Не комбинируется с версиями E2 (пожаробезопасное исполнение по INMETRO) и I2 (искробезопасное исполнение по INMETRO).
31.
Доступен для зондов, изготовленных из нержавеющей стали, сплава C-276, сплава 400 и Duplex 2205, типы 2A, 4A, 4B, 4S и 5A. Материал диска тот же, что материал
зонда. Подробнее см. в разделе “Монтаж центрирующего диска для установки в трубу” на стр. 58.
32.
Доступен для зондов типов 2A, 4A, 4B, 4S и 5A. Недоступен для рабочей температуры и давления с кодом H и материала изготовления с кодами 7 и 8.
33.
При выборе кода опции XC для волноводного радарного уровнемера 5300 и камеры Rosemount 9901 производится подбор, консолидация, конфигурирование и
отгрузка обоих изделий в одном упаковочном месте. Необходимо учитывать, что болты фланцев в поставке затянуты вручную. Удлиненные одинарные зонды (> 2,5 м)
поставляются отдельно во избежание повреждения при транспортировке.
252
Таблица A-17. Информация для заказа уровнемера 5303 для измерения уровня сыпучих материалов
Строки, отмеченные звездочкой (), являются стандартными, их срок поставки минимален. Строки, не отмеченные звездочкой, требуют
более длительного времени выполнения заказа
Модель
Описание изделия
5303
Волноводный радарный уровнемер для измерения уровня сыпучих материалов
Выходной сигнал
4—20 мА с коммуникационным протоколом HART
H
(по умолчанию с завода поставляется с выходом HART 5. Для заказа HART 7 необходимо добавить код опции HR7)
(подробнее см. на стр. 204)
F
FOUNDATION Fieldbus (подробнее см. на стр. 205)
M
RS-485 с протоколом связи Modbus (подробнее см. на стр. 206)
Материал корпуса
A
Алюминий с полиуретановым покрытием
S
Нержавеющая сталь, марка CF8M (ASTM A743)
Кабельные вводы
1
½-14 NPT
2
Переходник M20 × 1,5
4
Переходник M20 × 1,5 — 2 шт.
G
Металлический кабельный сальник (½-14 NPT)
(1)
E
M12, 4-контактный штыревой разъем (eurofast)
M(1)
4-контактный штыревой разъем A Mini (minifast)
Рабочая температура и давление (см. стр. 208)(2)
Тип зонда
Стандартное исполнение:
S
Все
от -0,1 до 4 МПа при 150 °C
Конструкционные материалы(3) технологического присоединения и зонда
Тип зонда
1
316/316L/ EN 1.4404
Все
Материал уплотнения, уплотнительного кольца (для заказа уплотнительного кольца, выполненного из других
материалов, необходимо связаться с заводом-изготовителем)
V
Фторэластомер Viton
E
Этиленпропилен (EPDM)
K
Перфторэластомер Kalrez 6375
B
Нитрилбутадиен (NBR)
Технологическое
Тип зонда
Длина зонда
присоединение
Фланец /
Мин.: 1 м
5A(4)
Гибкий одинарный зонд с грузом, 4 мм
1-дюймовая, 1½-дюймовая,
Макс.: 35 м
2-дюймовая резьба
Фланец /
Мин.: 1 м
5B(5)
Гибкий одинарный зонд с зажимом, 4 мм
1-дюймовая, 1½-дюймовая,
Макс.: 35 м
2-дюймовая резьба
253
Таблица A-17. Информация для заказа уровнемера 5303 для измерения уровня сыпучих материалов
Строки, отмеченные звездочкой (), являются стандартными, их срок поставки минимален. Строки, не отмеченные звездочкой, требуют
более длительного времени выполнения заказа
Фланец /
Мин.: 1 м
6A(6)
Гибкий одинарный зонд с грузом, 6 мм
1-дюймовая, 1½-дюймовая,
Макс.: 50 м
2-дюймовая резьба
Фланец /
Мин.: 1 м
6B(5)
Гибкий одинарный зонд с зажимом, 6 мм
1-дюймовая, 1½-дюймовая,
Макс.: 50 м
2-дюймовая резьба
Единицы измерения длин зондов
E
Английские единицы (футы, дюймы)
M
Метрические единицы (метры, сантиметры)
Общая длина зонда (м)(7)
XXX
0—50 м
Общая длина зонда (см)(7)
XX
0—99 см
Технологические присоединения — размер/тип (в отношении других технологических присоединений следует
проконсультироваться с заводом-изготовителем)
Фланцы ASME(8)
AA
2 дюйма, класс 150, RF (с выступом)
AB
2 дюйма, класс 300, RF (с выступом)
BA
3 дюйма, класс 150, RF (с выступом)
BB
3 дюйма, класс 300, RF (с выступом)
CA
4 дюйма, класс 150, RF (с выступом)
CB
4 дюйма, класс 300, RF (с выступом)
DA
6 дюйма, класс 150, RF (с выступом)
Фланцы по EN 1092-1(9)
HB
DN50, PN 40, тип А, плоский
IA
DN80, PN 16, тип А, плоский
IB
DN80, PN 40, тип А, плоский
JA
DN100, PN 16, тип А, плоский
JB
DN100, PN 40, тип А, плоский
HI
DN50, PN 40, тип E, с центрирующим буртиком
HP
DN50, PN 16, тип C, с шипом
HQ
DN50, PN 40, тип C, с шипом
IH
DN80, PN 16, тип E, с центрирующим буртиком
II
DN80, PN 40, тип E, с центрирующим буртиком
IP
DN80, PN 16, тип C, с шипом
254
Таблица A-17. Информация для заказа уровнемера 5303 для измерения уровня сыпучих материалов
Строки, отмеченные звездочкой (), являются стандартными, их срок поставки минимален. Строки, не отмеченные звездочкой, требуют
более длительного времени выполнения заказа
IQ
DN80, PN 40, тип C, с шипом
JH
DN100, PN 16, тип E, с центрирующим буртиком
JI
DN100, PN 40, тип E, с центрирующим буртиком
JP
DN100, PN 16, тип C, с шипом
JQ
DN100, PN 40, тип C, с шипом
KA
DN150, PN 16, тип А, плоский
Фланцы JIS(9)
UA
50A, 10K, RF (с выступом)
VA
80A, 10K, RF (с выступом)
XA
100A, 10K, RF (с выступом)
UB
50A, 20K, RF (с выступом)
VB
80A, 20K, RF (с выступом)
XB
100A, 20K, RF (с выступом)
YA
150A, 10K, RF (с выступом)
YB
150A, 20K, RF (с выступом)
ZA
200A, 10K, RF (с выступом)
ZB
200A, 20K, RF (с выступом)
Резьбовые присоединения(8)
Тип зонда
НТ
Резьба 1½ дюйма NPT
Все
RC
Резьба 2 дюйма NPT
Все
RB
Резьба 1 дюйм NPT
Все
SA
Резьба 1½ дюйма BSP (G 1½ дюйма)
Все
SB
Резьба 1 дюйм BSP (G 1 дюйм)
Все
Сертификаты для использования в опасных зонах (см. Приложение B: Сертификация изделия)
NA
Общепромышленное исполнение
E1
Маркировка взрывозащиты по АТЕХ
E3
Маркировка взрывозащиты по NEPSI
E5
Маркировка взрывозащиты по FM
E6
Маркировка взрывозащиты по CSA
E7
Маркировка взрывозащиты по IECEx
I1
Маркировка искробезопасности по ATEX
IA(10)
Маркировка искробезопасности по ATEX FISCO
I3
Маркировка искробезопасности по NEPSI
255
Таблица A-17. Информация для заказа уровнемера 5303 для измерения уровня сыпучих материалов
Строки, отмеченные звездочкой (), являются стандартными, их срок поставки минимален. Строки, не отмеченные звездочкой, требуют
более длительного времени выполнения заказа
IC(10)
Маркировка искробезопасности по NEPSI FISCO
I5
искробезопасности и невоспламеняемости по стандарту FM
IE(10)
Маркировка искробезопасности по FM FISCO
I6
Маркировка искробезопасности по CSA
IF(10)
Маркировка искробезопасности по CSA FISCO
I7
Маркировка искробезопасности по IECEx
IG(10)
Маркировка искробезопасности по IECEx FISCO
E2
Маркировка взрывозащиты по INMETRO
EM
Маркировка взрывозащиты в соответствии с ТР ТС (Технический регламент Таможенного союза ЕАС)
I2
Маркировка искробезопасности по INMETRO
IB
Маркировка искробезопасности по INMETRO FISCO
IM
Маркировка взрывозащиты в соответствии с ТР ТС (Технический регламент Таможенного союза ЕАС)
E4(11)
Маркировка взрывозащиты по TIIS
KA
Маркировка пожаро-/взрывобезопасности по ATEX, FM, CSA
KB
Маркировка пожаро-/взрывобезопасности по ATEX, FM, IECEx
KC
Маркировка пожаро-/взрывобезопасности по ATEX, CSA, IECEx
KD
Маркировка пожаро-/взрывобезопасности по FM, CSA, IECEx
KE
Маркировка искробезопасности по ATEX, FM, CSA
KF
Маркировка искробезопасности по ATEX, FM, IECEx
КГ
Маркировка искробезопасности по ATEX, CSA, IECEx
KH
Маркировка искробезопасности по FM, CSA, IECEx
KI(10)
Маркировка искробезопасности по FISCO — ATEX, FM, CSA
KJ(10)
Маркировка искробезопасности по FISCO — ATEX, FM, IECEX
KK(10)
Маркировка искробезопасности по FISCO — ATEX, CSA, IECEX
KL(10)
Маркировка искробезопасности по FISCO — FM, CSA, IECEX
N1
Маркировка по ATEX, тип n
N7
Маркировка по IECEx, тип n
Опции (указать вместе с выбранным номером модели)
Дисплей
M1
Встроенный цифровой индикатор
Связь
HR7
4—20 мА с цифровым сигналом по протоколу HART
256
Таблица A-17. Информация для заказа уровнемера 5303 для измерения уровня сыпучих материалов
Строки, отмеченные звездочкой (), являются стандартными, их срок поставки минимален. Строки, не отмеченные звездочкой, требуют
более длительного времени выполнения заказа
Гидростатическое испытание
P1(12)
Гидростатическое испытание
Заводская конфигурация
Заводская конфигурация (при заказе требуется предоставить Лист технических данных конфигурации, доступен на
C1
Конфигурирование предельных значений срабатываний аварийных сигналов
C4
Уровни аварийного сигнала и входа в зону насыщения NAMUR, аварийная сигнализация по высокому уровню
Уровни сигнала тревоги и насыщения аналогового выходного сигнала в соответствии с рекомендациями NAMUR, сигнализация по
C5
низкому уровню
Сигнализация по низкому уровню(13) (стандартный уровень аварийного сигнала и сигнала входа в зону насыщения, принятый в компании
C8
Rosemount)
Документация на сварочные работы(14)
Q66
Документация об аттестации процедуры сварки
Q67
Документация об аттестации сварщиков
Q68
Спецификация сварочных процедур
Сертификаты безопасности
QS
Отчет отказоустойчивости FMEDA. Предлагается только с выходом HART 4—20 мА (код варианта исполнения выхода H).
Сертификация в соответствии со стандартом IEC 61508 с отчетом отказоустойчивости FMEDA.
QT
Предлагается только с выходом HART 4—20 мА (код варианта исполнения выхода H).
Специальные процедуры сертификации
Q4
Сертификат калибровки завода-изготовителя
Q8(15)
Сертификат соответствия материалов по стандарту ISO 10474-3.1:2013 / EN10204-3.1:2004
QG
Свидетельство о первичной поверке в соответствии с требованиями ГОСТ
Свидетельство о проведении испытаний методом цветной дефектоскопии
Q73
Сертификат проверки проникающими жидкостями
Сертификат подтверждения состава материала
Q76
Сертификат соответствия подтверждения состава материала
Опции монтажа
Удлиняющий стержень 250 мм для гибких одинарных зондов для предотвращения контакта со стенкой или патрубком.
LS
Стандартная длина стержня для зондов 5А и 5В составляет 100 мм; для зондов 6А и 6В — 150 мм
BR
Монтажный кронштейн 316L для технологического соединения 1½ дюйма NPT (RA) (см. стр. 240)
Защита от переходных процессов
Клеммный блок с защитой от переходных процессов. Доступен к выбору для выхода HART 4—20 мА (код варианта исполнения выхода H).
T1
Уже входит в типы исполнения с FOUNDATION Fieldbus.
257
Таблица A-17. Информация для заказа уровнемера 5303 для измерения уровня сыпучих материалов
Строки, отмеченные звездочкой (), являются стандартными, их срок поставки минимален. Строки, не отмеченные звездочкой, требуют
более длительного времени выполнения заказа
Функции диагностики
D01
Пакет диагностики FOUNDATION Fieldbus (включает в себя диагностику параметров качества сигнала)
DA1
Пакет диагностики HART (включает в себя диагностику параметров качества)
Защита от перелива
U1(16)
Защита от переполнения WHG
Расширенная гарантия на изделие
WR3
Расширенная гарантия на 3 года
WR5
Расширенная гарантия на 5 лет
Выносной монтаж (см. стр. 241)
B1
Монтажный кабель 1 м для выносного корпуса и кронштейн 316L
B2
Монтажный кабель 2 м для выносного корпуса и кронштейн 316L
B3
Монтажный кабель 3 м для выносного корпуса и кронштейн 316L
Специальные исполнения (см. стр. 225)
Rxxxx
Специальные исполнения при использовании нестандартных опций. (Подробности можно получить на заводе-изготовителе.)
Пример обозначения модели: 5303-H-A-1-S-1-V-6A-M-025-50-AA-I1-M1C1.
M-025-50 означает длину зонда 25,5 м.
1.
Недоступно для взрывозащищенного, пожаробезопасного исполнений и исполнений с сертификацией типа n.
2.
Класс технологического уплотнения. Окончательные параметры зависят от выбранного фланца и уплотнительного кольца. См. «Предельные значения температуры и
давления» на стр. 208-212.
3.
Информацию о других материалах можно получить на заводе-изготовителе.
4.
Стандартный вес 0,36 кг для гибкого одинарного зонда. L = 140 мм.
5.
На заводе-изготовителе предоставляется дополнительный отрезок для крепления.
6.
Стандартный вес для гибкого одинарного зонда составляет 0,56 кг. L = 140 мм.
7.
Включает груз, если применимо. Общая длина зонда дается в футах и дюймах или в метрах и сантиметрах в зависимости от выбранной единицы измерения длины зонда.
Если высота резервуара неизвестна, необходимо округлить до четной длины при заказе. Затем зонды можно укоротить до нужной длины на месте. Максимальная
допустимая длина определяется условиями технологического процесса. Более подробные рекомендации по выбору длины зонда приведены в разделе “Общая
длина зонда” на стр. 2 2 2 .
8.
Доступны в исполнении из нержавеющей стали 316L. Информацию о других материалах можно получить на заводе-изготовителе.
9.
Доступны в исполнении из нержавеющей стали 316L и EN 1.4404. Информацию о других материалах можно получить на заводе-изготовителе.
10.
Требуется выход для сигнала FOUNDATION Fieldbus (параметр Uвх, указанный в Приложение B: Сертификация изделия).
11.
Кабельный сальник G ½ дюйма из нержавеющей стали входит в комплект поставки.
12.
Доступен для монтажа на резервуаре с фланцевым соединением.
13.
По умолчанию устанавливается сигнализация по высокому уровню.
14.
Сварочные работы производятся в соответствии со стандартами EN/ISO.
15.
Сертификат охватывает все смачиваемые детали, находящиеся под давлением.
16.
Не комбинируется с версиями E2 (пожаробезопасное исполнение по INMETRO) и I2 (искробезопасное исполнение по INMETRO).
258
A.8 Запасные части и дополнительное оборудование
Таблица A-18. Перечень запасных частей для уровнемера 5300 — корпус уровнемера
Модель
Описание продукта
Волноводный радарный уровнемер для измерения уровня жидкости или уровня границы раздела жидкостей (функция измерения
5301
уровня границы раздела сред доступна с полностью погружаемым зондом)
5302
Волноводный радарный уровнемер для измерения уровня жидкости и уровня границы раздела жидкостей
5303
Волноводный радарный уровнемер для сыпучих материалов
Выходной сигнал
H
4—20 мА с коммуникационным протоколом HART
F
FOUNDATION Fieldbus
M
RS-485 с протоколом связи Modbus
U
Подключение к хабу Rosemount 2410
Материал корпуса
A
Алюминий с полиуретановым покрытием
S
Нержавеющая сталь, марка CF8M (ASTM A743)
Кабельные вводы
1
½-14 NPT
2
Переходник M20 × 1,5
4
Переходник M20 × 1,5 — 2 шт.
G
Металлический кабельный сальник (½-14 NPT)
(1)
E
M12, 4-контактный штыревой разъем (eurofast)
M(1)
4-контактный штыревой разъем A Mini (minifast)
Рабочая температура и давление
N
Не применимо
Материалы конструкции: технологическое присоединение / зонд
0
Неприменимо
Материал уплотнительного кольца
N
Неприменимо
Тип зонда
0N
Неприменимо
Единицы измерения длин зондов
N
Неприменимо
Общая длина зонда (м)
000
Неприменимо
Общая длина зонда (см)
00
Неприменимо
Размер/тип технологического присоединения
NA
Неприменимо
Сертификация для эксплуатации в опасных зонах
NA
Общепромышленное исполнение
E1(2)
Маркировка взрывозащиты по АТЕХ
E2
Маркировка взрывозащиты по INMETRO
259
Таблица A-18. Перечень запасных частей для уровнемера 5300 — корпус уровнемера
E3(2)
Маркировка взрывозащиты по NEPSI
E4(3)
Маркировка взрывозащиты по TIIS
E5(2)
Маркировка взрывозащиты по FM
E6(2)
Маркировка взрывозащиты по CSA
E7(2)
Маркировка взрывозащиты по IECEx
EM(2)
Маркировка взрывозащиты в соответствии с ТР ТС (Технический регламент Таможенного союза ЕАС)
I1
Маркировка искробезопасности по ATEX
I2
Маркировка искробезопасности по INMETRO
IA(4)
Маркировка искробезопасности по ATEX FISCO
IB
Маркировка искробезопасности по INMETRO FISCO
I3
Маркировка искробезопасности по NEPSI
IC(4)
Маркировка искробезопасности по NEPSI FISCO
I5
искробезопасности и невоспламеняемости по стандарту FM
IE(4)
Маркировка искробезопасности по FM FISCO
I6
Маркировка искробезопасности по CSA
IF(4)
Маркировка искробезопасности по CSA FISCO
I7
Маркировка искробезопасности по IECEx
IG(4)
Маркировка искробезопасности по IECEx FISCO
IM
Маркировка взрывозащиты в соответствии с ТР ТС (Технический регламент Таможенного союза ЕАС)
KA(2)
Маркировка пожаро-/взрывобезопасности по ATEX, FM, CSA
KB(2)
Маркировка пожаро-/взрывобезопасности по ATEX, FM, IECEx
KC(2)
Маркировка пожаро-/взрывобезопасности по ATEX, CSA, IECEx
KD(2)
Маркировка пожаро-/взрывобезопасности по FM, CSA, IECEx
KE
Маркировка искробезопасности по ATEX, FM, CSA
KF
Маркировка искробезопасности по ATEX, FM, IECEx
КГ
Маркировка искробезопасности по ATEX, CSA, IECEx
KH
Маркировка искробезопасности по FM, CSA, IECEx
KI(4)
Маркировка искробезопасности по FISCO — ATEX, FM, CSA
KJ(4)
Маркировка искробезопасности по FISCO — ATEX, FM, IECEX
KK(4)
Маркировка искробезопасности по FISCO — ATEX, CSA, IECEX
KL(4)
Маркировка искробезопасности по FISCO — FM, CSA, IECEX
N1
Маркировка по ATEX, тип n
N7
Маркировка по IECEx, тип n
Опции (указать вместе с выбранным номером модели)
Дисплей
M1
Встроенный цифровой индикатор
Связь
HR7
4—20 мА с цифровым сигналом по протоколу HART
Заводская конфигурация
Заводская конфигурация (при заказе требуется предоставить Лист технических данных конфигурации, доступен на
C1
260
Таблица A-18. Перечень запасных частей для уровнемера 5300 — корпус уровнемера
Конфигурирование предельных значений срабатываний аварийных сигналов
C4
Уровни аварийного сигнала и входа в зону насыщения NAMUR, аварийная сигнализация по высокому уровню
Уровни сигнала тревоги и насыщения аналогового выходного сигнала в соответствии с рекомендациями NAMUR, сигнализация по
C5
низкому уровню
Сигнализация по низкому уровню (стандартный уровень аварийного сигнала и сигнала входа в зону насыщения, принятый в компании
C8(5)
Rosemount)
Специальные процедуры сертификации
Q4
Сертификат калибровки завода-изготовителя
QG
Свидетельство о первичной поверке в соответствии с требованиями ГОСТ
Сертификаты безопасности
QS
Отчет отказоустойчивости FMEDA. Предлагается только с выходом HART 4—20 мА (код варианта исполнения выхода H).
Сертификация в соответствии со стандартом IEC 61508 с отчетом отказоустойчивости FMEDA. Предлагается только с выходом HART 4—
QT
20 мА
(код варианта исполнения выхода H).
Защита от переходных процессов
Клеммный блок с защитой от переходных процессов. Доступен к выбору для выхода HART 4—20 мА (код варианта исполнения выхода H).
T1
Уже входит в типы исполнения с FOUNDATION Fieldbus.
Функции диагностики
D01
Пакет диагностики FOUNDATION Fieldbus (включает в себя диагностику параметров качества сигнала)
DA1
Пакет диагностики HART (включает в себя диагностику параметров качества)
Защита от перелива
U1(6)
Защита от переполнения WHG
Расширенная гарантия на изделие
WR3
Расширенная гарантия на 3 года
WR5
Расширенная гарантия на 5 лет
Выносной монтаж
B1
Монтажный кабель 1 м для выносного корпуса и кронштейн 316L
B2
Монтажный кабель 2 м для выносного корпуса и кронштейн 316L
B3
Монтажный кабель 3 м для выносного корпуса и кронштейн 316L
Специальные исполнения
Rxxxx
Специальные исполнения при использовании нестандартных опций. (Подробности можно получить на заводе-изготовителе.)
1.
Недоступно для взрывозащищенного, пожаробезопасного исполнения и исполнений с сертификацией типа n.
2.
Зонды являются искробезопасными.
3.
Кабельный сальник G ½ дюйма из нержавеющей стали входит в комплект поставки.
4.
Требуется выход для сигнала FOUNDATION Fieldbus.
5.
По умолчанию устанавливается сигнализация по высокому уровню.
6.
Не комбинируется с версиями E2 (пожаробезопасное исполнение по INMETRO) и I2 (искробезопасное исполнение по INMETRO).
Таблица A-19. Перечень запасных частей для уровнемера 5300 — зонд
Модель
Описание изделия
5309
Запасной зонд
Выходной сигнал
N
Неприменимо
Материал корпуса
N
Неприменимо
Кабельные вводы
0
Неприменимо
261
Таблица A-19. Перечень запасных частей для уровнемера 5300 — зонд
Рабочая температура и давление (см. стр. 208)(1)
Тип зонда
Стандартное исполнение:
1A, 2A, 3A, 3B, 4A, 4B, 4S, 5A, 5B,
S
6A и 6B
от -0,1 до 4 МПа при 150 °C
Высокая температура/давление:
H(2)
3A, 3B, 3V, 4A, 4B, 4S, 4U, 5A и 5B
20,3 МПа при 400 °C и 34,5 МПа при 38 °C
Высокое давление:
(2)
P
3A, 3B, 4A, 4B, 4S, 5A и 5B
22,89 МПа при 250 °C и 34,5 МПа при 38 °C
Криогенные температуры:
3A, 3B, 4A, 4B, 4S, 5A, 5B (только
C(2)
нержавеющая сталь)
24,3 МПа при 200 °C и 34,5 МПа при -196 °C
Материал изготовления(3): технологическое присоединение / зонд
Тип зонда
Действительная рабочая
температура и давление
1
316/316L/EN 1.4404
Все
S, H, P, C
Сплав C-276 (UNS N10276). С защитной пластиной в случае исполнения с
2
3A, 3B, 4A, 4B, 5A, 5B
S, H, P
фланцем. До класса 600, PN 63 для зондов HTHP/HP.
Сплав 400 (UNS N04400). С защитной пластиной в случае исполнения с
3
3A, 3B, 4A, 4B, 5A, 5B
S
фланцем.
7
Зонд и фланец с покрытием из ПТФЭ. С защитной пластиной.
4A и 5A
S
8
Зонд с покрытием из ПТФЭ.
4A и 5A
S
Технологическое соединение, фланец и зонд из сплава С-276 (UNS
H
3A, 3B, 4A, 4B, 5A, 5B
S, H, P
N10276)
Технологическое соединение, фланец и зонд из сплава 2205
D
4B, 5A, 5B
S, H, P
(EN 1.4462 / UNS S31803)
Материал уплотнения, уплотнительного кольца (для заказа уплотнительного кольца, выполненного из других
материалов, необходимо связаться с заводом-изготовителем)
N(4)
Нет
V
Фторэластомер Viton
E
Этиленпропилен (EPDM)
K
Перфторэластомер Kalrez 6375
B
Нитрилбутадиен (NBR)
Технологическое
Тип зонда
соединение
Длина зонда
Фланец / 1½-дюймовая,
Мин.: 0,4 м
1A(5)
Жесткий двойной зонд
2-дюймовая(5) резьба
Макс.: 3 м
Фланец / 1½-дюймовая,
Мин.: 1 м
2A(5)
Гибкий двойной зонд с грузом
2-дюймовая(5) резьба
Макс.: 50 м
Фланец / 1-дюймовая(5),
Мин.: 0,4 м
3A(6)
Коаксиальный зонд (для измерения уровня)
1½-дюймовая, 2-дюймовая(5)
Макс.: 6 м
резьба
Фланец / 1-дюймовая(5),
Коаксиальный перфорированный. Для измерения уровня и уровня
Мин.: 0,4 м
3B
1½-дюймовая, 2-дюймовая(5)
границы раздела двух сред.
Макс.: 6 м
резьба
Мин.: 0,9 м для укороченного
Встраиваемый зонд для паровых сред, устанавливаемый в
отражателя (опция R1)
успокоительные трубы. Для камер размером 3 дюйма и больше.
Мин.: 1,1 м для удлиненного
3V(7)
Фланец
отражателя
Для указания длины эталонного отражателя см. стр. 267.
(опция R2)
Макс.: 4 м
262















содержание      ..     11      12      13      14     ..
