LDK 3000 HD Видеокамера. Руководство пользователя (v1.0) - часть 4





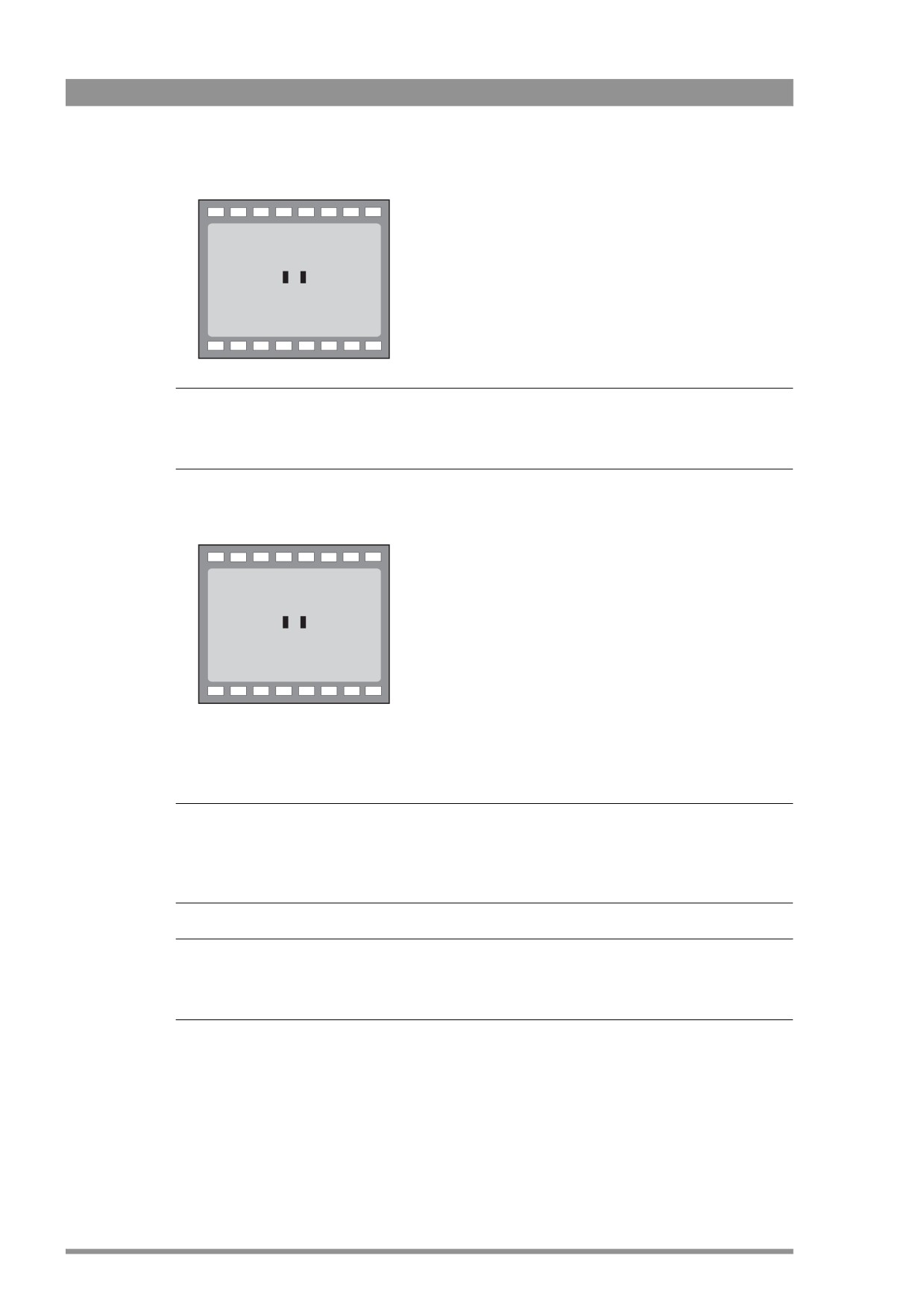

Раздел 5 - Установки видео
-
+
++
REC
MED
IA
BAT
T
ND/RE
FOC+
AWHITE: running
3.2
4.7
5.6
7.5
FL
AW1
AW2
!
Примечание
+
В случае, если недостаточно освещенности для успешного завершения измерения, в
видоискателе отображается сообщение ‘Light level too low’
5.
По завершении процесса (через несколько секунд), в видоискателе отображается
сообщение OK и измеренное значение цветовой температуры.
-
+
++
REC
MED
IA
BAT
T
ND/RE
FOC+
AWHITE: OK 3700K
3.2
4.7
5.6
7.5
FL
AW1
AW2
!
Измеренное значение цветовой температуры сохраняется в выбранной ячейке памяти и
может быть вызвано по мере необходимости.
Примечание
+
Во время процесса измерения цветовой температуры включается автоматическое
управление диафрагмой и выключается функция корректировки характеристики
передачи градаций яркости.
Примечание
+
Балансировка черного не требуется, так как в камере используется система
непрерывной корректировки черного.
68
Раздел 5 - Установки видео
5.7 Время экспозиции.
Для съемки быстродвижущихся объектов с целью последующего замедленного
воспроизведения, может быть использовано более короткое время экспозиции, чтобы
предотвратить смазывание объекта.
Время экспозиции может составлять 1/200, 1/500, 1/1000, 1/2000 секунды. Значение
времени экспозиции зависит от скорости движения объекта съемки.

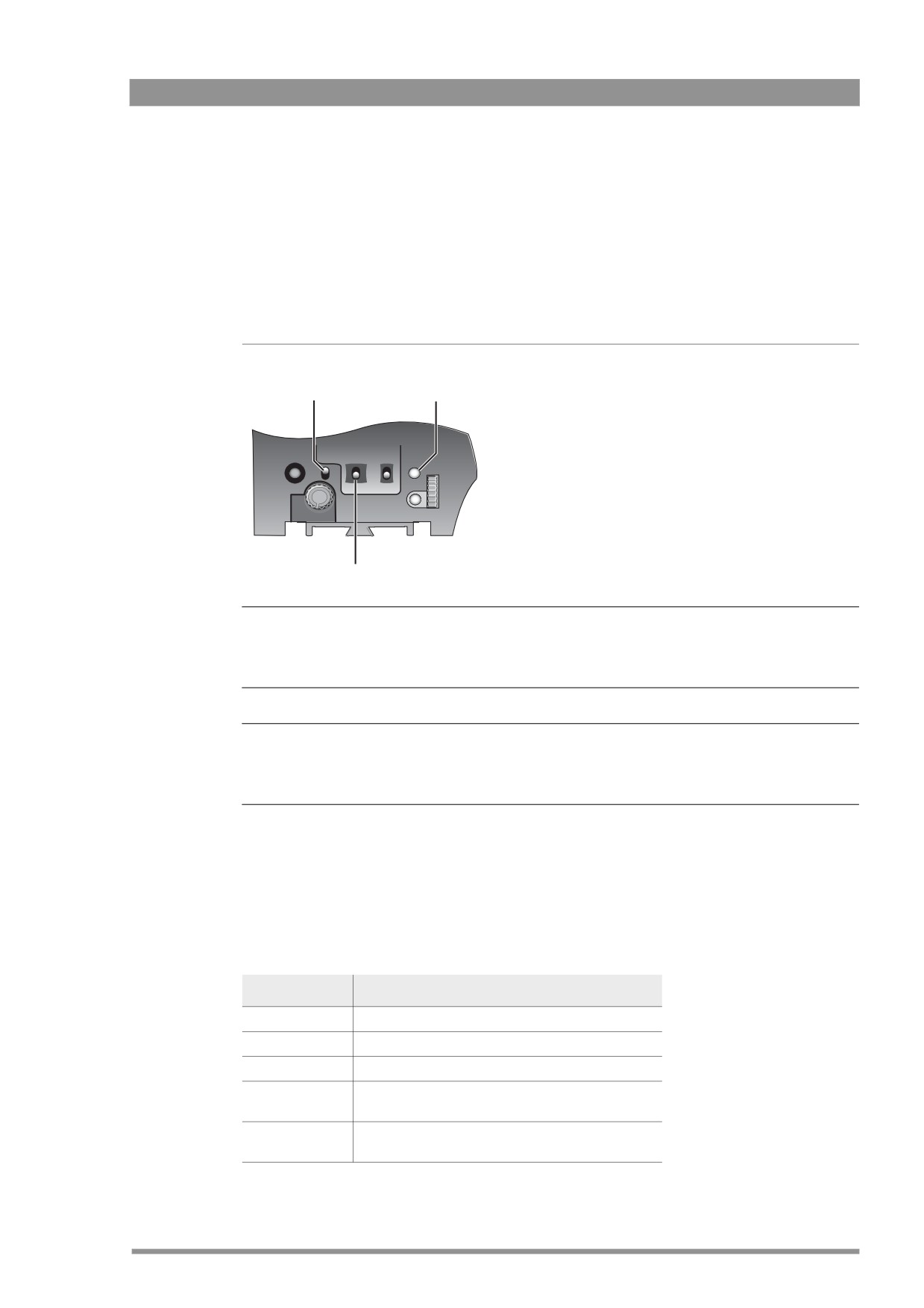

Рис. 5-3. Управление временем экспозиции
ПереключательV!shift
Кнопка
(не используется)
Clean Scan
V
Exp.
White
Clean
VTR start
shift
Time
Bal.
scan
Audio Level
Select
Переключатель времени экспозиции
Примечание
+
Уменьшение времени экспозиции пропорционально уменьшает чувствительность
камеры.
Примечание
+
Функция V!shift была отключена на данной модели камеры. В силу технологии КМОП
светочувствительной матрицы, применение функции V!Shift не требуется.
5.7.1 Выбор времени экспозиции.
Кратковременное нажатие вверх или вниз на переключатель времени экспозиции
(Exposure Time), позволяет установить время экспозиции. При использовании времени
экспозиции, отличного от номинального, в видоискателе загорается индикатор
нестандартных установок.
Значение
Функция
Nom.
Номинальное значение
Clean scan
Переменное время экспозиции
1/200 .. 1/2000
Для съемки быстро движущихся объектов
Съемка в условиях освещения частотой 50 Гц
50 Hz
(может быть настроено)
Съемка в условиях освещения частотой 60 Гц
60 Hz
(может быть настроено)
69
Раздел 5 - Установки видео
Примечание
+
При смене времени экспозиции на изображении может наблюдаться кратковременная
помеха. Эта помеха связана с конструкцией светочувствительной матрицы КМОП и не
является признаком неисправности.
5.7.2
Подавление мерцания (Lighting)
Раздел меню, в котором происходит настройка времени экспозиции, также содержит два
варианта настройки, позволяющие производить съемку при освещении, работающем на
частоте, отличной от кадровой частоты работы камеры. При выборе значения времени
экспозиции равном 50 или 60 Гц, вы можете изменить частоту работы камеры
относительно обоих из этих значений в диапазоне от !10 Гц до +10 Гц. Чтобы исключить
мерцание изображения, связанное с мерцанием источника света, установите частоту
развертки камеры в ближайшее к частоте работы освещения значение, и затем точно
подстройте частоту развертки для достижения наилучшего результата.
5.7.3
Переменное время экспозиции (Clean scan).
При съемке компьютерных мониторов, работающих на более высокой частоте, чем
кадровая частота работы камеры, используйте функцию Clear Scan для предотвращения
появления на изображении монитора темных полос:
1.
Нажимайте на кнопку Clean Scan на передней стороне камеры в течении
приблизительно 2!х секунд, чтобы включить функцию переменного времени
экспозиции. В видоискателе отобразится меню CLEAN SCAN.
2.
Используйте колесо управления, чтобы изменить значение времени экспозиции и
устранить темную полосу на изображении монитора.
3.
Если необходима более тонкая подстройка, установите значение пункта меню CL.
SCAN равным EXTENDED (установите режим работы функции NORMAL, если на
изображении появляется вертикальное смазывание ярких объектов ! Smear Effect).
4.
Изменяя значение элемента управления UNIT (величина), установите удобную для
вас величину измерения: Hz или mSec.
После окончания съемки монитора удерживайте кнопку Clean Scan нажатой в течение 2!х
секунд, чтобы вернуться к установленному ранее времени экспозиции.
При включенной функции Clean Scan в видоискателе загорается индикатор не
стандартных установок (!).
70
Раздел 5 - Установки видео
5.8 Стоп кадр
Чтобы воспользоваться функцией стоп кадра, перейдите в меню INSTALL>FREEZE
FRAME . При включении данная функция замораживает изображение текущего кадра, и
вы можете настроить параметры видео, не снимая его в действительности во время
предварительной настройки перед съемкой. Следующие функции не действуют в
режиме стоп кадра:
- Управление диафрагмой
- Настройка цветопередачи в пространстве RGB
- Ступенчатое и переменное усиление сигнала
- Настройка детализации в телесных тонах
- Clean scan
5.9 Увеличение детализации в области черного (Black stretch)
Функция Black Stretch позволяет увеличить уровень проработки деталей в тенях, не
затрагивая остальную часть изображения. Для включения этой функции переведите
переключатель Black Stretch на передней левой стороне камеры в положение On. С
помощью меню VIDEO>BLACK>BLACKSTRETCH вы можете настроить интенсивность
применения функции в диапазоне от 0 до 99.
Если функция увеличения детализации в области черного включена, в видоискателе
загорается индикатор нестандартных установок.
5.10 Автоматическая детализация телесного тона (Auto skin detail)
Используйте функцию регулировки детализации в области телесного тона для
изменения уровня детализации в выбраной области цветового пространства. Снижение
детализации в телесных тонах, смягчает только изображения участков открытой кожи
человека в кадре. Данную функцию также можно использовать и для других цветов.
Например, уменьшение уровня детализации в области цветового пространства,
соответствующей цвету травы на футбольном стадионе, поможет выделить игроков,
тогда как повышение детализации поля подчеркнет текстуру газона.
Настроить работу функции можно следующим образом:
1.
С помощью меню VIDEO>SKIN>SKIN, выберите одну из ячеек памяти Skin 1 или Skin
2 (не выбирайте Skin1+2 на данном этапе).
2.
Поместите курсор напротив элемента меню VIDEO>SKIN>AUTO.
71
Раздел 5 - Установки видео
3.
Нажмите кнопку Slect. Изображение в видоискателе примет следующий вид:
-
+
++
REC
MED
IA
BAT
T
ND/RE
FOC+
ASKIN: window
3.2
4.7
5.6
7.5
FL
AW1
AW2
!
4.
Направьте камеру так, чтобы поверхность требуемого цвета оказалась между двумя
черными прямоугольниками.
5.
Нажмите кнопку Select для начала процедуры автоматического измерения
(управление диафрагмой должно находится в режиме Auto). В видоискателе
отображается информация о ходе выполнения процедуры:
-
+
++
REC
MED
IA
BAT
T
ND/RE
FOC+
ASKIN: running
3.2
4.7
5.6
7.5
FL
AW1
AW2
!
6.
По завершении процедуры (через несколько секунд) в видоискателе отображается
сообщение об успешном окончании OK.
7.
Настройте уровень детализации с помощью меню VIDEO>SKIN>SKIN LEVEL.
Уменьшение уровеня детализации ниже 50 означает снижение детализации, выше
50 - повышение детализации.
72
Раздел 6 - Структура и содержание меню
Раздел 6
Структура и содержание меню
6.1
Структура меню
Структура главного меню и его подменю приведена на следующих страницах
руководства. Первая колонка указывает уровень пользователя (от 0 до 3) или сервисный
уровень доступа (S). Вы можете видеть только функции меню, для доступа к которым
требуется уровень доступа пользователя больший или равный указанному в первой
колонке. В таблице в некоторых случаях указывается значение по!умолчанию,
устанавливаемое при вызове фаила заводских установок.

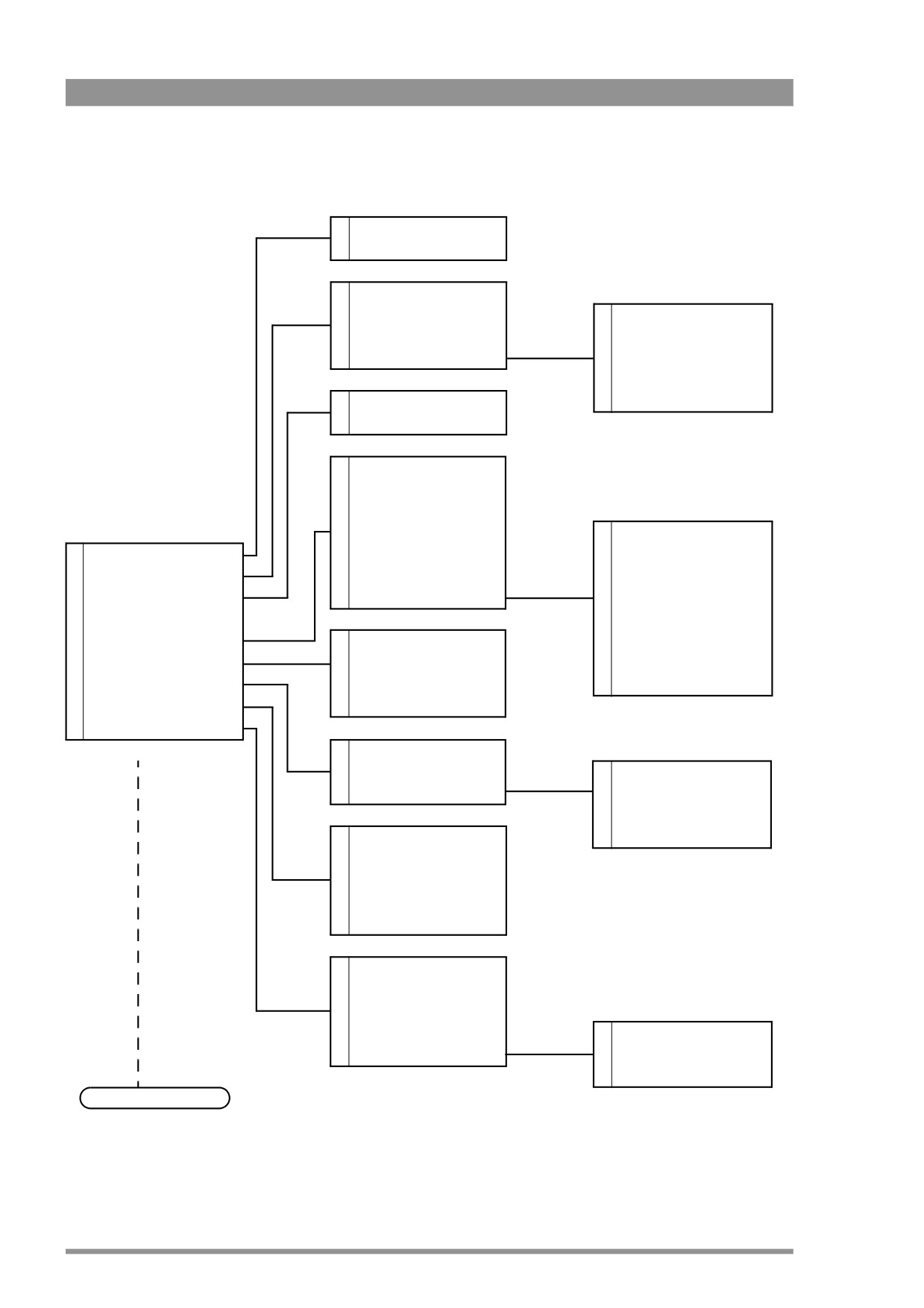

6.1.1
Структура главного меню
Viewfinder menu
>>
Lens menu
>>
Video menu
>>
Install menu
>>
Files menu
>>
Security menu
>>
Diagnostics menu
>>
Service menu
>>
Viewfinder menu - содержит функции, определяющие вид изображения в видоискателе.
Lens menu - управляет различными настройками взаимодействия с объективом.
Video menu - содержит функции, определяющие качество изображения.
Install menu - содержит функции, используемые для настройки основных параметров
работы камеры.
Files menu - позволяет сохранять текущие значения настроек в фаилах сцен и
операторских настроек, а также позволяет вызывать эти настройки по мере
необходимости.
Security menu - используется владельцем камеры для того, чтобы установить уровни
доступа пользователей и контролировать доступ пользователей к функциям, а также для
того, чтобы сохранять пользовательские фаилы предустановок (сцен или операторских
установок).
Diagnostics menu - предоставляет информацию о текущем состоянии камеры. В этом
меню невозможно изменить какие!либо параметры.
73
Раздел 6 - Структура и содержание меню
Service menu - содержит сервисные параметры для расширеной конфигурации камеры

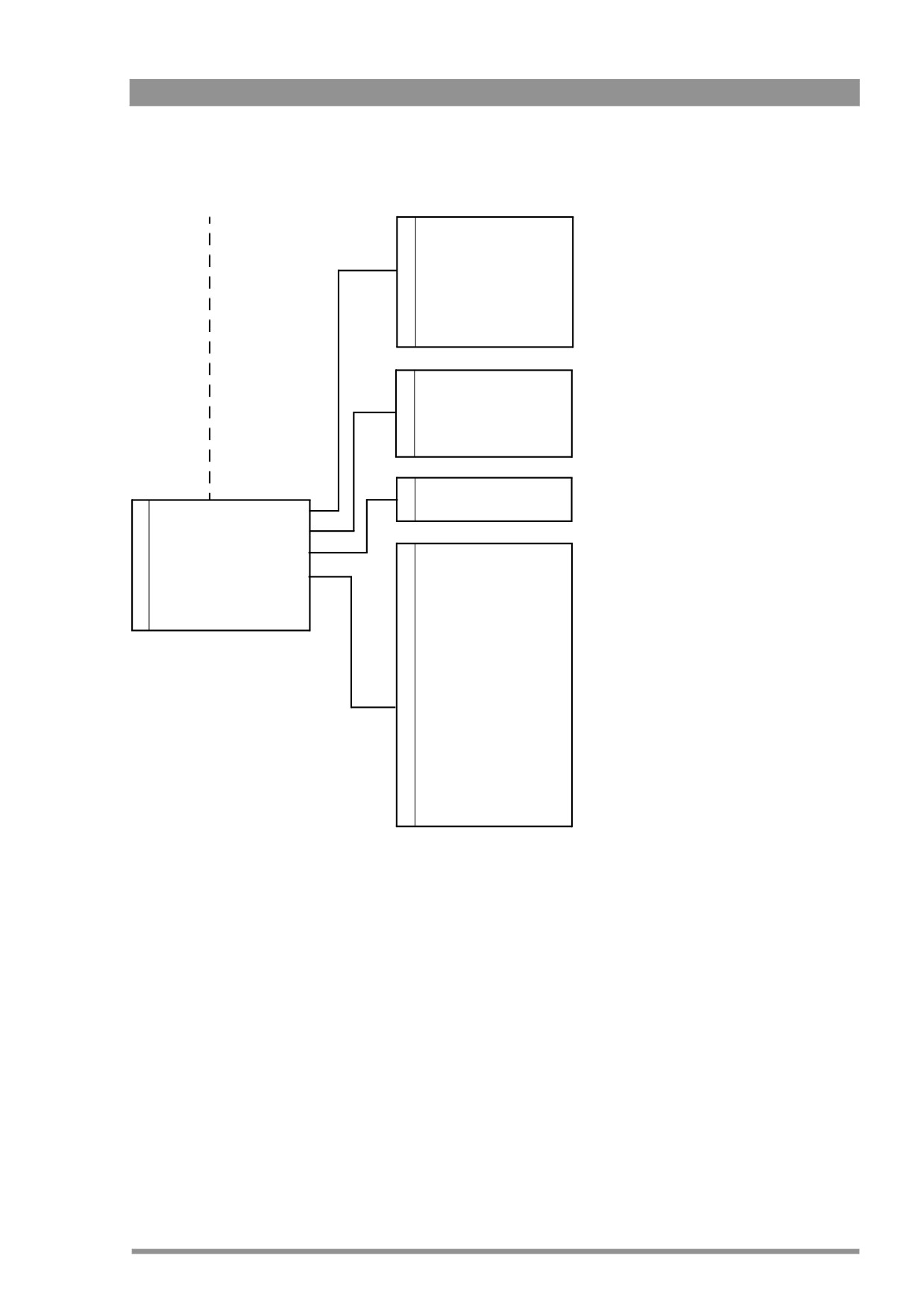

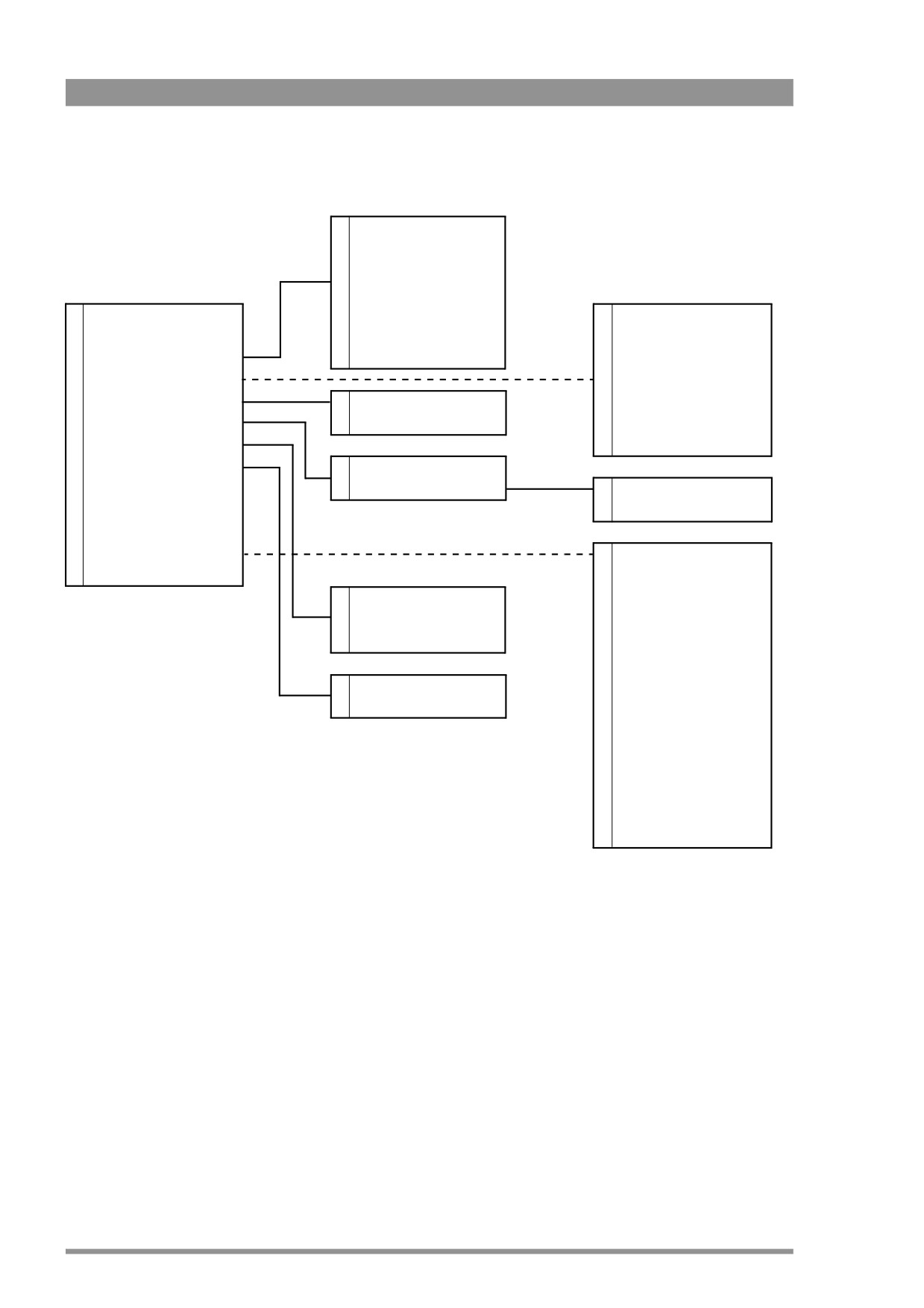

6.1.2 Структура меню Viewfinder (видоискатель)
U
Название функции станд.
0
VF Detail
On
2
VF Monitoring
Y
0
Level
50
0
VF Detail
>>
0
Focus assist
Off
0
Zebra
>>
0
Zebra
Off
0
Center Cross
Off
3
Zebra mode
Level
0
QoS bar *)
Off
3
Zebra level (%)
90
0
Iris ind.
Off
3
Zebra contrast
15
0
Focus Ind.
Off
0
Zoom Ind.
Off
0
Box downright
Off
0
Safe area
Off
0
Safe area type
16:9
0
Marker
Off
0
Marker type
4:3
0
Marker style
Dot
0
Marker shading
Shad
2
Ind. White
70
2
Ind. Black
30
2
Display
Time
3
Menu Time
10
3
Rotary speed
5
0
Notch EXT
Off
0
EXT AspectRatio
4:3
*) Только при подключении HD
беспроводного адаптера
74
Раздел 6 - Структура и содержание меню

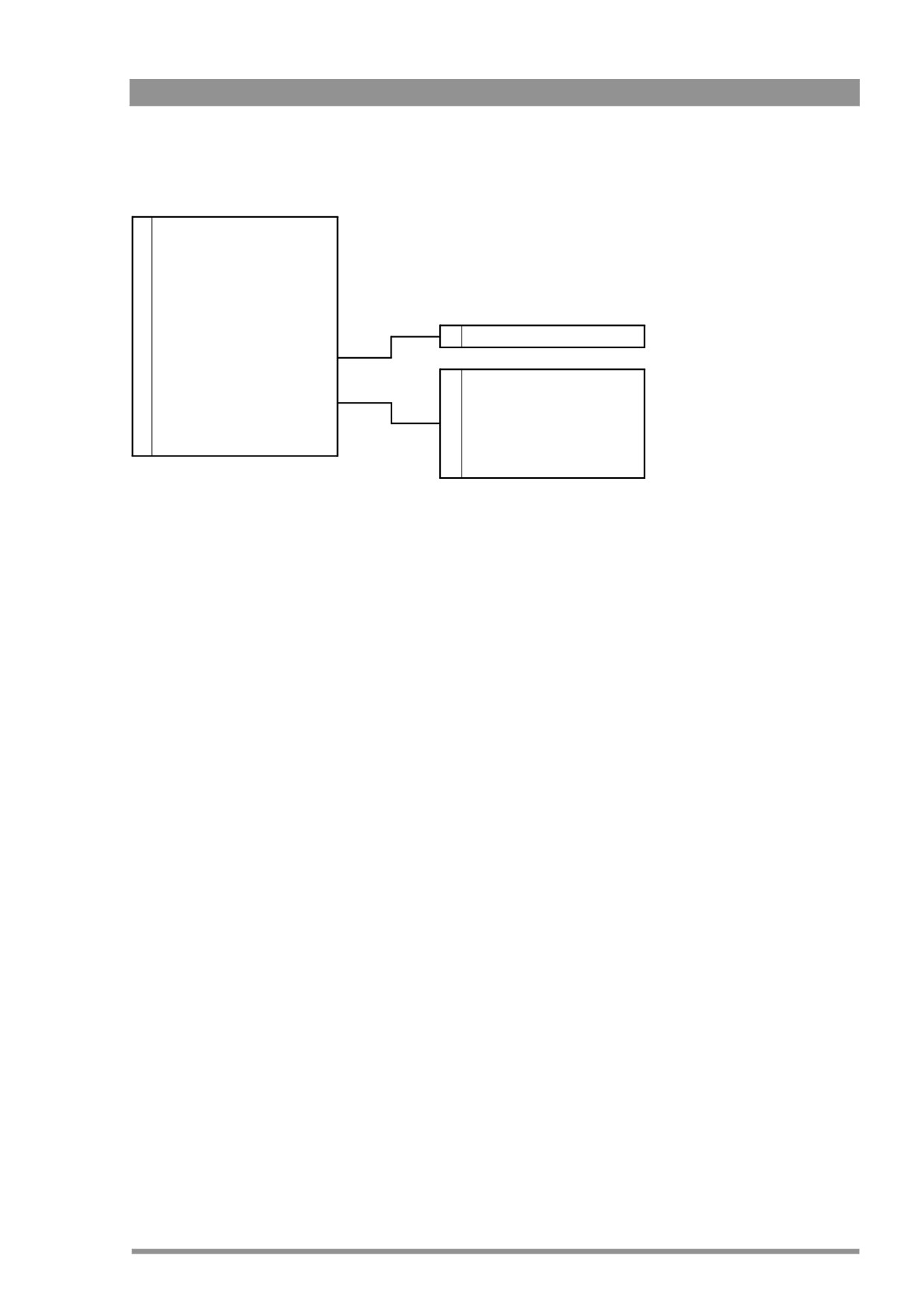

6.1.3 Структура меню Lens (объектив)
0
Lens type
Std
0
AutoIris
Off
3
Peak/Average
64
3
AutoIris Setpoin
35
3
Mom. Iris Setpoin
50
0
RE Iris Comp.
Off
3
AutoIris Gain
5
3
AutoIris Const
>>
3
Ext. Iris
Off
S
Gain Speed
5
3
Ext.Iris Const
>>
3
Min Iris
F16
3
Lens I/F
Analog
3
Max Iris
F2
3
Lens I/F State
OK
3
Min. Gain (dB)
!6
3
Max. Gain (dB)
15
75
Раздел 6 - Структура и содержание меню

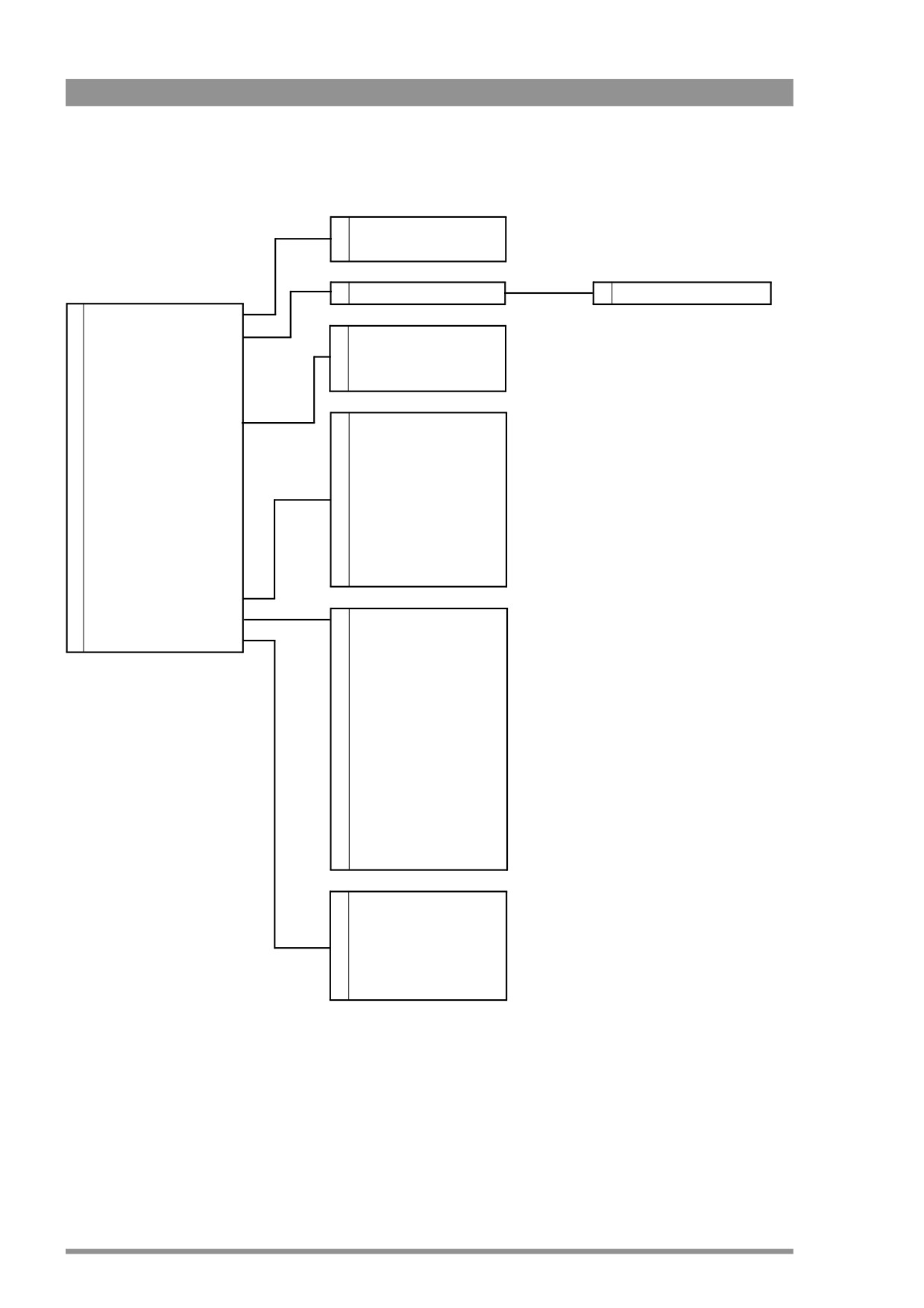

6.1.4 Структура меню Video
2
Color Filter
50
2
Col. Temp Level
3200
S
Detail
On
2
Level
30
3
Vert Detail
50
3
Source Select
R+G
3
Coarse/Fine
5
3
MORE
>
S
Level
30
S
Level dep.
40
2
Soft Detail
On
S
Noise Slicer
10
2
Level
70
2
Skin
Off
2
Auto Skin
Off
2
View
Off
2
Skin1 Level
50
3
width1 Red
50
2
Color Temp
>>
2
Skin2 Level
50
3
width1 Blue
50
2
Detail
>>
3
width1 Red
50
3
color1 Red
50
2
Soft Detail
>>
3
MORE
>>
3
color1 Blue
50
3
Knee Detail
Off
3
width2 Red
50
2
Skin
>>
S
Flare
Off
3
width2 Blue
50
2
Flare
>>
S
Red
10
3
color2 Red
50
2
Black
>>
S
Green
15
3
color2 Blue
50
2
Gain
>>
S
Blue
25
3
Knee
>>
3
Blackstretch
50
2
Master
50
3
Red
50
3
MORE
>>
3
Green
50
3
Blue
50
2
Red
50
3
Master
50
2
Green
50
2
Blue
50
2
Range
3dB
2
Mastergain (dB)
0.00
2
Knee
Off
3
Knee Type
Y
3
Slope M
50
3
Point M
60
S
Knee Limit
99
S
MORE
>>
S
Auto Point
30
S
Auto Ref
30
Продолж. на след. стр.
76
Раздел 6 - Структура и содержание меню
6.1.5 Структура меню video (продолжение)
3
Curve
ARD
2
Preset
50
3
Master
50
3
Red
50
3
Green
50
3
Blue
50
3
Matrix
Skin
2
Saturation
50
S
R>G ... B>G
50
S
Mat/Gam
G/M
S
White Limit
On
2
Gamma
>>
S
Master
80
2
Matrix
>>
S
White Limiter
>>
S
White shading
On
S
Shading
>>
S
HSawRed
50
2
Freeze
Off
S
HSawGreen
50
2
Noise reduction
Off
S
HSawBlue
50
S
VSawRed
50
S
VSawGreen
50
S
VSawBlue
50
S
HParRed
0
S
HParGreen
0
S
HParBlue
0
S
VParRed
0
S
VParGreen
0
S
VParBlue
0
77
Раздел 6 - Структура и содержание меню
6.1.6 Структура меню Install (инсталляционные установки)
3
SideTone Level
50
1
Cam Mic
Swt.
1
Cam Mic Gain
40dB
1
Cam Mic power
Off
3
Video mode
###
1
Cam PROD
Both
1
Audio Gain Mode
Ext
0
Disable camera
Off
1
Cam ENG
Both
1
Audio 1 Source
Front
1
Intercom
>>
1
Cam PROG
Both
1
Audio 1 Level
!64dB
1
Audio
>>
1
Audio 1 HPF
Off
3
Tally
>>
3
Tally Lock
On
1
Audio 2 Source
Front
1
Exposure
>>
3
On Air Handgrip
switc
1
Audio 2 Level
!64dB
2
Gain preset
>>
1
Audio 2 HPF
Off
S
AutoWhite
>>
1
Lighting
0
S
PCI id
1
1
Clean Scan
>>
1
Value
50/60
3
MainTextInsert
Auto
1
Units
Hz
3
HD!SDI(B) Video
VF
0
Buttons
>>
0
Filter Pos4
ND64
3
Transmis. Power
On
0
SW1
EXT1
2
Gain ! (dB)
!3dB
0
SW1 Control
Mom.
2
Gain + (dB)
3dB
0
SW2
EXT2
2
Gain ++ (dB)
6dB
0
SW2 Control
Mom.
1
VTR Start
PRoD
S
Awb Speed
4
1
VTR St. Control
Mom.
S
Awb Gain
10
1
VTR Lens
PRoD
1
VTR L. Control
Mom.
1
RET Lens
EXT
1
RET Control
Mom.
1
RET2 Switch
EXT2
1
RET2 Control
Mom.
1
Handgrip Left
Prod
78
Раздел 6 - Структура и содержание меню
6.1.7 Структура меню Files (фаилы)
2
FileSelect
2
Store
exec
1
FileSelect
1
Recall
exec
1
FileSelect
2
Store Scenefile
>>
1
Store
exec
1
Recall Scenefile
>>
1
Store Oper.file
>>
1
FileSelect
1
Recall Oper.file
>>
1
Recall
exec
2
Attributes
>>
2
FileSelect
###
2
FileName
###
2
Attribute
R/W
6.1.8 Структура меню Security (безопасность)
0
Store Cust.Scene exec
0
Installed Level
Usr3
0
Cust. Scene attrib R
0
PIN code
####
0
Store Cust.Oper
exec
0
Customer Files
>>
0
Green button
>>
0
Standard
Fact
S
Factory Defaults
Exec
0
Fact. Filetype
Std
0
Scene File
Yes
0
Operator File
No
79
Раздел 6 - Структура и содержание меню
6.1.9 Структура меню Diagnostics (диагностика)
2
BS Connected
No
2
C2IP Panels
###
2
Transm. details
>>
2
Data enon stats
###
2
Communication
>>
2
Transmission
>>
2
Package
OK
2
Cam. config
###
2
Package12nc
5662
2
Camera ID
###
2
PackageVersion
#.##
2
Camera Number
17
2
PackageInfo
>>
2
Head temp C
###
2
Adaptor type
Triax
2
Head temp F
###
2
Adaptor type nr
<nr>
2
Head fan
Off
2
Front Power
OK
2
Head fan (V)
n.n
2
Y Carrier
OK
2
Adaptor temp C
###
2
Cam. 12NC
###
2
Adaptor temp F
###
S
Cam. Version
###
2
Adaptor fan
Off
2
Cam. Status
###
2
Adaptor fan (V)
n.n
2
Cam. Temp
>>
2
PCB Status
>>
2
Board
###
2
System Status
>>
2
Board PID
###
2
Board 12NC
###
2
Board Status
###
2
BootSw Ver.
###
2
FPGA Ver.
###
2
Firmw 12NC
###
2
Firmw Status
###
S
Firmw Version
###
2
Softw 12NC
###
2
Softw Status
###
S
Softw Version
###
2
System
HDLC
2
Camera
HDLC
2
Head HW
HDLC
2
Adaptor
HDLC
2
Basestation
HDLC
80
Раздел 6 - Структура и содержание меню
6.1.10 Структура меню Service (сервис)
3
Test signal
>>
S
LPC
On
S
Calibrations
>>
3
Test Signal
Off
S
3200K
Off
S
Test Input
DVP
S
3200K Rest
Cust
3
Test Select
SawT
S
Black Calib
Off
S
3200K
>>
S
Status
Unkn
S
Black Calib
>>
S
Cal Temp (C)
55
S
Leaking Pixel
>>
S
Act Temp (C)
##
S
Black Calib
Off
S
Calib. Pixels
6
S
Threshold
9
S
Manual Pixels
2
S
Nr. of Meas
10
S
Calibration
Off
S
Sensitivity R
0
S
Calib. Reset
Off
S
Sensitivity B
0
S
Calib. Params
>>
S
Manual
>>
S
Pixel Nr.
1
S
Control
Off
S
Color
G
S
H!pos (pixel)
1400
S
V!pos (line)
225
81
Раздел 6 - Структура и содержание меню
6.2 Содержание меню
Значения в столбце Уров. (уровень) отображают уровень пользователя (от 0 до 3) или
уровень сервисного пользователя (S), при котором данный элемент виден в меню.
Элементы, уровень доступа к которым выше, чем установленный в данный момент на
камере, не отображаются в меню. Например, если установлен уровень доступа 2,
элементы, отмеченные в таблице как имеющие уровень доступа 3, не отображаются.
Сервисный уровень доступа - самый высокий.
• Если элемент не применим, он не отображается в меню.
• В столбце “значение” полужирным шрифтом указаны значения по!умолчанию для
этого элемента
• Столбец “фаил” указывает на то, что значения этого элемента сохраняются в
фаилах сцены (Scene), операторском (Oper), или в фаиле объективов (Lens)
Note
+
Наличие элемента в меню камеры может зависить от версии программного обеспечения.
Версия программного обеспечения, использованная для создания этого руководства
может отличаться от установленной в вашей камере.
6.2.1 Меню Viewfinder (Видоискатель)
Меню Viewfinder
Значение
Описание
Уров.
Фаил
VF Monitoring
Y, R, G, B, !G
Назначает составляющую полного
User 2
Oper
сигнала отображаемую в видоискателе.
VF Detail
User 0
VF Detail
Off, On, Boost
Включает и выключает детализацию
User 0
Oper
изображения в видоискателе. Boost
добавляет дополнительную детализацию
сигнала видоискателя.
Level
0..99 (50)
Определяет уровень детализации
User 0
Oper
сигнала видоискателя.
Focus Assist
On, Off
Добавляет эффект движения на границах
User 0
Oper
объектов в фокусе в сигнал
видоискателя для облегчения
фокусировки.
Zebra
User 0
Zebra
On, Off
Включает и выключает Зебру. Зебра ! это
User 0
Oper
последовательность диагональных
полос, выделяющих области, в которых
уровень яркости выше заданного
значения.
Этот элемент меню не доступен при
использовании 2!х дюймового
видоискателя (на этом видоискателе
предусмотрен переключатель включения
Зебры).
82
Раздел 6 - Структура и содержание меню
Меню Viewfinder
Значение
Описание
Уров.
Фаил
Zebra Mode
Level, Band
Задает режим работы Зебры
User 3
Oper
Level = зебра появляется на областях с
яркостью выше заданного значения,
Band =зебра отображается на областях,
уровень освещенности которых
находится в полосе 25% полного размаха
сигнала от заданного значения.
Zebra Level (%)
0..117 (90)
Задает уровень яркости области, на
User 3
Oper
которой отображается зебра. Если
установлен уровень более 100%, Зебра
отображается на избыточно
экспонированных областях.
Zebra Contrast
0..99 (15)
Устанавдивает контрастность
User 3
Oper
отображения Зебры.
Center Cross
On, Off
Включает и выключает отображения
User 0
Oper
маркера центра экрана
QoS bar
On, Off
Включает и выключает отображение
User 0
!
качества передачи сигнала (Только при
использовании с беспроводным
адаптером)
Focus ind.
On, Off
Включает и выключает индикатор
User 0
!
фокусировки. Этот индикатор
отображает дистанцию фокусировки
объектива: 0=минимальная дистанция
фокусировки; 99=бесконечность.
Примечание: при включении индикатора
фокусировки, индикатор диафрагмы
выключается.
Iris ind.
On, Off
Включает и выключает индикатор
User 0
!
диафрагмы в видоискателе. Индикатор
отображает текущее диафрагменное
число (F). Примечание: при включении
индикатора диафрагмы, индикатор
фокусировки выключается.
Zoom ind.
On, Off
Включает и выключает индикатор
User 0
!
положения трансфокатора (если функция
поддерживается объективом).
Отображается в процентах от диапазона
трансфокатора объектива:
0=широкоугольное положение;
99=длиннофокусное положение.
Box downright
Off, Fltr, QoS
Определяет информацию, отображаемую
User 0
Oper
в правом нижнем углу видоискателя:
Off= не отображается
Fltr=выбраный светофильтр
QoS=Уровень сигнала беспроводной
системы (только при использовании
беспроводного адаптера)
Safe area
On, Off
Включает и выключает маркер
User 0
Oper
безопасной области кадра. Этот маркер
охватывает область 80% площади кадра.
Safe area type
16:9, 15:9, 14:9, 4:3
Определяет соотношение сторон кадра
User 0
Oper
маркера безопасной области кадра.
Marker
On, Off
Включает или выключает маркер кадра.
User 0
Oper
83
Раздел 6 - Структура и содержание меню
Меню Viewfinder
Значение
Описание
Уров.
Фаил
Marker type
15:9, 14:9, 4:3
Определяет соотношение сторон
User 0
Oper
маркера кадра.
Marker style
Dot, Shad, Both
Определяет стиль отображения маркера
User 0
Oper
кадра:
Dot = прерывистая линия;
Shad = затенение области;
Both = прерывистая линия и затенение.
Marker shading
Shad, Black
Определяет стиль затенения маркера
User 0
Oper
кадра (в случае если стиль маркера
установлен в значение Shad или Both)
Shading = полупрозрачное затенение;
Black = черное.
Ind. white
0..99 (70)
Определяет уровень яркости букв
User 2
Oper
индикаторов:
0 = низкая яркость;
99 = высокая яркость.
Ind. black
0..99 (30)
Определяет уровень темных участков
User 2
Oper
(затенения) букв индикаторов
0 = черный;
99 = без затенения.
Display
On, Time
Определяет, будет ли меню исчезать по
User 2
Oper
истечении времени (Time) или
выводиться постоянно (On).
Menu time
3..30 (10)
Определяет время отображения меню в
User 3
Oper
случае если элемент Display установлен
в значение Time.
Rotary Speed
1..10 (5)
Определяет чувствительность колеса
User 3
Oper
управления.
Notch EXT
On, Off
Включает и выключает внешний
User 0
!
режекторный фильтр
EXT AspectRatio
16:9, 4:3
Преобразователь соотношения сторон
User 0
Oper
кадра обратного сигнала отображаемого
в видоискателе.
6.2.2 Меню Lens (объектив)
Меню Lens
Значение(я)
Описание
Уров.
Фаил
Lens type
Std, WA
Определяет тип используемого
User 0
Oper
объектива: стандартный (Std) или
широкоугольный (WA). Данная установка
определяет компенсацию
неравномерности яркости по полю кадра.
AutoIris
On, Off
Включает или выключает
User 0
!
автоматическую регулировку диафрагмы.
Peak/Average
0..99 (64)
Определяет соотношение между
User 3
Scene
пиковым и средним уровнем видео
сигнала.
AutoIris SetPoint
0..99 (35)
Устанавливает уровень экспозиции
User 3
Scene
автоматической диафрагмы.
84
Раздел 6 - Структура и содержание меню
Меню Lens
Значение(я)
Описание
Уров.
Фаил
Mom. Iris SetPoint
0..99 (50)
Устанавливает уровень экспозиции при
User 3
!
работе в режиме кратковременной
автоматической диафрагмы.
RE Iris Comp
On, Off
Включает или выключает функцию
User 0
!
компенсации диафрагмы. Используйте
эту настройку при работе объектива с
экстендером.
Auto Iris Const
AutoIris Gain
5..10 (5)
Устанавливает скорость реакции
User 3
!
автоматической диафрагмы. Низкие
значения приводят к низкой скорости.
Ext.Iris
On, Off
Включает и выключает функцию
User 3
расширенной автоматической
регулировки диафрагмы.
Ext.Iris Const
Gain Speed
1..20 (5)
Устанавливает скорость изменения
Service
усиления при работе расширенной
автоматической диафрагмы.
Min. Iris
F5.6, F8.0, F11.0, F16.0
Устанавливает минимальное значение
User 3
!
диафрагменного числа при работе
расширенной автоматической
диафрагмы.
Max. Iris
F1.4, F2.0, F2.8, F4.0,
Устанавливает максимальное значение
User 3
!
F5.6
диафрагменного числа при работе
расширенной автоматической
диафрагмы.
Min. Gain (dB)
!6..0 (-6)
Устанавливает минимальное значение
User 3
!
усиления при работе расширенной
автоматической диафрагмы.
Max. Gain (dB)
0..15 (15)
Устанавливает максимальное значение
User 3
!
усиления при работе расширенной
автоматической диафрагмы.
Zoom/Focus
Loc, Rem
Устанавливает местное (Loc) или
User 0
!
удаленное (Rem) управление
трансфокатором/фокусировкой. (только
при использовании с SuperXpander).
Lens I/F
Analog, Digital
Определяет интерфейс связи с
User 0
!
объективом: аналоговый (analog) или
цифровой (digital)
Lens I/F State
OK, NotOK
Отображает состояние интерфейса связи
User 0
!
с объективом (при использовании
цифрового интерфейса)
85
Раздел 6 - Структура и содержание меню
6.2.3 Меню Video
Меню Video
Значение
Описание
Уров
Фаил
Colour temp
Colour filter
0..99 (50)
Электронный цветной фильтр позволяет
User 2
!
варьировать цветовую температуру
относительно нейтрального
автоматического баланса белого с целью
получения более теплого или более
холодного изображения. Значение
возвращается на нейтральное
положение (50) при следующей
балансировке белого.
Col. Temp Level
2500..20000 (3200)
Отображает текущее значение
User 2
Scene
переменной цветовой температуры.
Detail
Detail
On, Off
Включает и выключает управление
Service
Scene
детализацией.
Level
0..99 (30)
Определяет уровень изменения
User 2
Scene
детализации.
Source Select
R+G, R, G, Y
Определяет источник сигнала
User 3
Scene
используемого для генерации деталей.
MORE
Vert Detail
0..99 (50)
Определяет уровень вертикального
User 3
Scene
компонента сигнала детализации.
Coarse/Fine
0..99 (5)
Определяет “грубость” изменения
User 3
Scene
детализации (0=очень точно)
Level
0..99 (30)
Определяет уровень изменения
Service
Scene
детализации.
Level dep
0..99 (40)
Определяет порог выше уровня черного,
Service
Scene
начиная с которого применяется функция
изменения детализации.
Noise Slicer
0..99 (10)
Определяет уровень подавления шума.
Service
Scene
Soft Detail
Soft Detail
On, Off
Включает или выключает функцию
User 2
Scene
смягчения детализации. Эта функция
уменьшает уровень детализации
высококонтрастных переходов.
Level
0..99 (70)
Устанавливает верхний уровень
User 2
Scene
изменения детализации при смягчении
детализации.
Knee Detail
1, 2, 3, 4, Off
Устанавливает уровень изменения
User 3
Scene
детализации компрессированного
изображения выше уровня излома
характеристики передачи градаций
яркости.
Skin
86
Раздел 6 - Структура и содержание меню
Меню Video
Значение
Описание
Уров
Фаил
Skin
Off, 1, 2, 1+2
Включает и выключает изменение
User 2
Scene
детализации телесных тонов и выбирает
ячейку памяти. Используйте функцию
детализации телесных тонов для
контроля уровня детализации в
выбраном цветовом диапазоне.
Auto Skin
On, Off
Включает или выключает режим
User 2
!
автоматической детализации телесных
тонов.
View
On, Off
Установите эту функцию в положение On
User 2
Oper
чтобы увидеть область изображения в
которой применяется функция
детализации телесных тонов.
Skin1 Level
0..99 (50)
Устанавливает уровень детализации
User 2
Scene
ячейки памяти 1 функции изменения
детализации телесных тонов.
Skin2 Level
0..99 (50)
Устанавливает уровень детализации
User 2
Scene
ячейки памяти 2 функции изменения
детализации телесных тонов.
MORE
Width1 Red
0..99 (50)
Устанавливает ширину цветового охвата
User 3
Scene
1!й ячейки памяти детализации телесных
тонов (в канале красного).
Width1 Blue
0..99 (50)
Устанавливает ширину цветового охвата
User 3
Scene
1!й ячейки памяти детализации телесных
тонов (в канале синего).
Color1 Red
0..99 (50)
Устанавливает базовый цвет 1!й ячейки
User 3
Scene
памяти детализации телесных тонов (в
канале красного).
Color1 Blue
0..99 (50)
Устанавливает базовый цвет 1!й ячейки
User 3
Scene
памяти детализации телесных тонов (в
канале синего).
Width2 Red
0..99 (50)
Устанавливает ширину цветового охвата
User 3
Scene
2!й ячейки памяти детализации телесных
тонов (в канале красного).
Width2 Blue
0..99 (50)
Устанавливает ширину цветового охвата
User 3
Scene
2!й ячейки памяти детализации телесных
тонов (в канале синего).
Color2 Red
0..99 (50)
Устанавливает базовый цвет 2!й ячейки
User 3
Scene
памяти детализации телесных тонов (в
канале красного).
Color2 Blue
0..99 (50)
Устанавливает базовый цвет 2!й ячейки
User 3
Scene
памяти детализации телесных тонов (в
канале синего).
Flare
Flare
On, Off
Включает или выключает компенсацию
Service
Scene
бликов
Red
0..99 (10)
Устанавливает уровень компенсации
Service
Scene
бликов (в красном).
Green
0..99 (15)
Устанавливает уровень компенсации
Service
Scene
бликов (в зеленом).
87
Раздел 6 - Структура и содержание меню
Меню Video
Значение
Описание
Уров
Фаил
Blue
0..99 (25)
Устанавливает уровень компенсации
Service
Scene
бликов (в синем).
Black
Blackstretch
0..99 (50)
Устанавливает уровень увеличения
User 3
Scene
детализации в тенях
Master
0..99 (50)
Устанавливает уровень черного (Мастер).
User 2
Scene
MORE
Red
0..99 (50)
Устанавливает уровень черного (в
User 3
Scene
красном).
Green
0..99 (50)
Устанавливает уровень черного (в
User 3
Scene
зеленом).
Blue
0..99 (50)
Устанавливает уровень черного (в
User 3
Scene
синем).
Master
0..99 (50)
Устанавливает уровень черного (Мастер).
User 3
Scene
Gain
Red
0..99 (50)
Устанавливает уровень усиления (в
User 2
Scene
красном).
Green
0..99 (50)
Устанавливает уровень усиления (в
User 2
Scene
зеленом).
Blue
0..99 (50)
Устанавливает уровень усиления (в
User 2
Scene
синем).
Range
3dB, 6dB
Устанавливает шаг изменения уровня
User 2
Scene
усиления.
Mastergain (dB)
!6.00..12.00
Устанавливает уровень усиления в дБ
User 2
Scene
(с шагом 0.1 дБ).
Knee
Knee
Off, Var, Auto
Устанавливает режим изменения кривой
User 2
Scene
передачи градаций яркости:
Auto = автоматический;
Var = переменный (ручной);
Off = выключен.
Knee Type
Y, NAM
Устанавливает сигнал в котором
User 3
Scene
действует функция изменения передачи
градаций яркости:
Y = яркости;
NAM(non!additive mix) =(не аддитивное
смешивание) уровнень наивысшей
компоненты в пространстве RGB.
Slope M
0..99 (50)
Устанавливает наклон трех гамма!кривых
User 3
Scene
в области выше излома характеристики
(в случае если установлен режим работы
Var).
Point M
0..99 (60)
Устанавливает точку начала трех гамма
User 3
Scene
кривых (в случае если установлен режим
работы Var
MORE
88















содержание      ..     2      3      4      5     ..
