Увязочное устройство для трактора

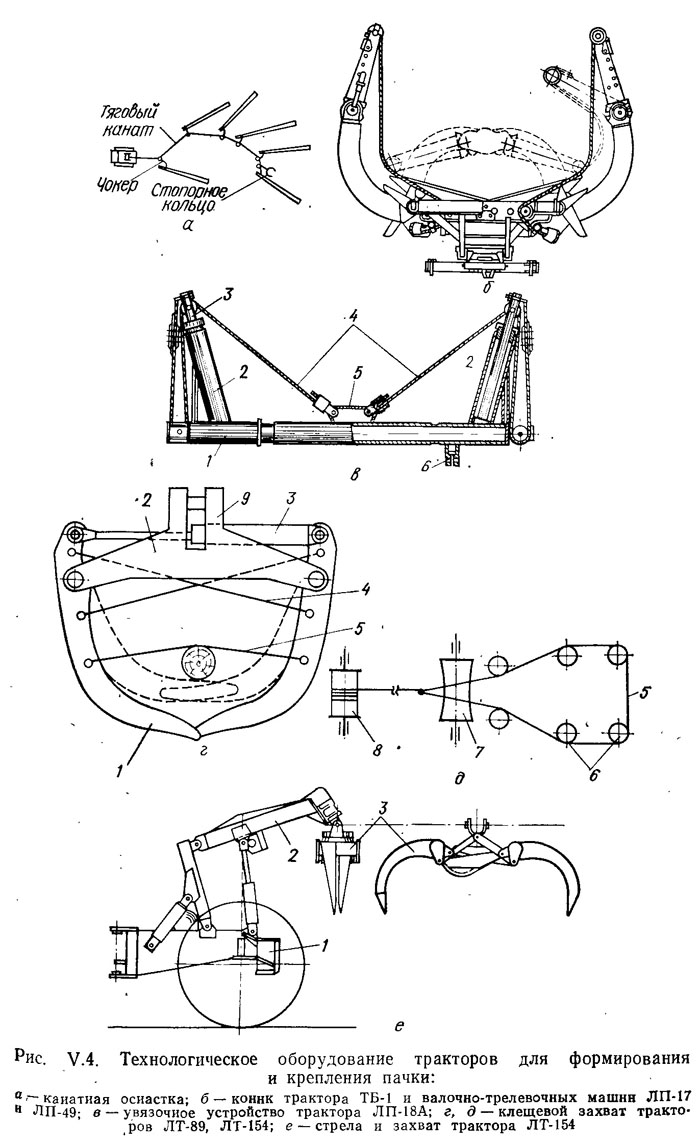

Увязочное устройство (рис. V.4, в) со щитом шарнирно крепятся к раме трактора. Перед укладкой дерева лебедка трактора должна быть расторможена. Петля 5 канатами 4 при выдвижении вверх штоков 3 с блоками в стойках-гильзах 2 увеличивается по периметру. При помощи гидроцилиндра, шток которого прикреплен к кронштейну 6, гильзы-стойки вместе с петлей 5 откидываются вперед по ходу машины. Гидроманипулятором производится загрузка трактора деревьями или хлыстами. Увязка одного дерева или пачки осуществляется поворотом стоек 2 и основания 1 в исходное положение и включением лебедки, которая затягивает петлю увязочного устройства.












Трелевочные тракторы ЛТ-89, ЛТ-154, ЛТ-157, К-703 предназначены для трелевки пачек деревьев в полупогруженном положении. Эти машины работают совместно с валочно-пакети-рующими машинами, которые формируют для них пачки деревьев.

Трелевочный трактор ЛТ-89 (рис. V.3, г) на базе трактора ТДТ-55А вместо погрузочного щита имеет технологическое оборудование: опорную раму, стрелу изогнутой формы из двух дуг, клещевой захват, а также гидрооборудование и органы управления. Стрела нижними концами шарнирно закреплена на раме, а верхние сходятся вместе. На верхних концах шарнирно закреплена подвеска с клещевым захватом. Стрела поднимается (поворачивается) и опускается двумя гидроцилиндрами. Для равномерной нагрузки на катки трактора и рационального размещения пачки деревьев в транспортном положении канат, идущий от лебедки к захвату для увязки комлей деревьев, пропущен через рамку, размещенную в средней части стрелы.

Клещевой захват (рис. V.4, г) состоит из двух челюстей /, соединительных тяг 4, синхронизирующих взаимодействие обеих челюстей тяг подвески 9 и силового цилиндра 3, сжимающего и раскрывающего челюсти. Пачка деревьев прижимается к челюстям канатной петлей 5, соединенной с лебедкой 8 (рис.

V.4,d) трактора канатом, опирающимся на блоки 6 челюстей и ролик 7 стрелы.

Трелевочный трактор ЛТ-154 смонтирован на базе трактора ТТ-4 с клещевым захватом, аналогичным захвату трактора ЛТ-89.

Трелевочный трактор ЛТ-157 (рис. V.3, (5) изготовлен на базе колесного трактора Т-157. Стрела 2 (рис. V.4, е) гидравлического захвата 3 смонтирована позади трактора на раме 1. При помощи гидроцилиндров производятся одновременно подъем пакета деревьев и подтаскивание его к щиту трактора, что позволяет уменьшить плечо между задней осью и точкой подвески захвата. Трактор оснащен бульдозерным отвалом и лебедкой с тяговым усилием 74 кН.

Трелевочно-транспортный трактор К-703 оснащен навесным оборудованием, состоящим из стрелы, захвата с увязочной канатной петлей и лебедки, смонтированных на раме трактора. Стрела, как и у ЛТ-157, имеет переменный вылет и поворачивается относительно шарнира при помощи двух гидроцшшндров. Клещевой захват подвешен к стреле при помощи круглозвенной цепи, что обеспечивает ему три степени свободы.
