Сплоточная машина «Нева»
Сплоточная машина «Нева» (рис. VII.6) тросового типа предназначена для сплотки лесоматериалов длиной 4,5— 7 м в озерные пучки объемом до 60 м3 с отношением осей поперечного сечения 1,1 —1,3. Машина смонтирована на двух параллельных понтонах, отстоящих друг от друга на 9 м. Понтоны соединены поперечными мостами по концам и в середине.

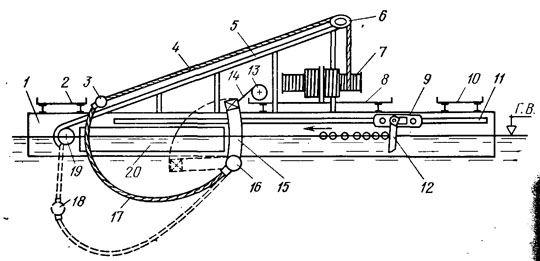

Рис. VI 1.6. Схема сплоточной машины «Нева»: 1 — понтон плавучего основания; 2— задний
поперечный мост; 3 — надводная подвижная балка сплоточного устройства; 4
— тяговый канат; 5 — наклонный рельс; 6 — поворотный блок тягового
каната; 7 — сплоточная лебедка; 8 — средний мост; 9 — нагнетатель
бревен; 10— передний мост; 11 — направляющие пути тележек нагнетателя;
12 — стойки нагнетателя; 13 — обвязочная лебедка; 14 — обвязочная
проволока; 15— поворотная стойка с обвязочной головкой сплоточного
устройства; 16 — подводная поворотная балка; 17 — рабочие канаты для
сжатия бревен в пучок; 18 — положение подвижной балки сплоточного
устройства при выпуске готового пучка из машины; 19 — блок;
Между понтонами поперек сплоточного коридора
размещается горизонтальная подводная пустотелая балка 16 из бесшовной
толстостенной трубы диаметром 426 мм. Концами она входит в опоры, в
которых может поворачиваться вокруг своей продольной оси. Опоры встроены
в вертикальные направляющие, укрепленные на внутренних бортах понтонов.
Для технического обслуживания и осмотра опоры вместе с балкой могут
подниматься из воды до уровня палубы понтонов. В средней части балки на
расстоянии 3,3 м друг от друга укреплены две вертикальные стойки 15
коробчатого сечения с головками для автоматической обвязки пучка.
Вертикальные стойки выступают над поверхностью воды на 1,2 м. Под каждой
стойкой к горизонтальной балке концами прикреплены два каната 17,
предназначенные для сжатия щети бревен в пучок. Вторыми концами эти
канаты прикреплены к средней части другой поперечной пустотелой балки 3,
расположенной над сплоточным коридором машины параллельно подводной
балке. На концах надводной балки укреплены двухребордные катки, на
которых она может перемещаться по наклонным рельсам 5, прикрепленным к
внутренним бортам понтонов. Рядом с катками на концах балки закреплены
тяговые канаты 4, идущие через поворотные блоки 6 к барабанам сплоточной
лебедки 7, расположенной на среднем мосту. Эти канаты удерживают
надводную балку на наклонных рельсах, не давая ей скатываться. нагнетании щети бревен в сплоточное пространство
стойки удерживаются в вертикальном положении, при ходе назад (холостой
ход) они легко поворачиваются на осях, укрепленных на балке, и
отклоняются при встрече с поступающими в машину бревнами. Тележки с
укрепленной на них балкой приводятся в движение при помощи
канатно-блочной системы лебедкой, установленной на переднем мосту
машины. Лебедка укомплектована двухскоростным реверсивным
электродвигателем. Скорость рабочего хода нагнетателя 0,35 м/с,
холостого хода —0,7 м/с. Усилие, развиваемое нагнетателем при рабочем
ходе, 40 кН. Реверсирование привода нагнетателя выполняется
автоматически при помощи путевых переключателей и кнопочным управлением
с пульта оператора. По завершении цикла нагнетания лесоматериалов в
сплоточное пространство включается сплоточная лебедка и производится
сплотка пучка по описанной выше схеме. Сплоточная лебедка имеет два
двухступенчатых барабана. В начале сжатия тяговые канаты находятся на
барабанах большого диаметра, а к концу сжатия они переходят по
спиральной нарезке на барабан малого диаметра. При переходе канатов на
барабаны малого диаметра усилие в них возрастает со 100 до 200 кН, а
скорость намотки на барабан соответственно снижается с 0,3 до 0,15 м/с. щитами 20, подвешенными на кронштейнах вдоль внутренних бортов понтонов плавучего основания машины. При сближении щиты упираются в торцы отдельных выступающих бревен и с усилием сдвигают их в осевом направлении. Сближение щитов происходит под воздействием гидроцилиндров.
