ОБОРУДОВАНИЕ ДЛЯ ПЕРЕМЕЩЕНИЯ ЛЕСОМАТЕРИАЛОВ НА РЕЙДОВЫХ АКВАТОРИЯХ

Технологические процессы рейдовых работ выполняются при последовательном перемещении лесоматериалов по воде. При. расположении рейдов на водоемах, где скорость течения отсутствует или менее 0,3 м/с, применяют ускорители перемещения лесоматериалов (механические и гидравлические).

К механическим относятся канатные и барабанные ускорители.


Канатные ускорители (рис. VII. 16) применяют для перемещения щети бревен и пучков в сортировочных коридорах, а также в коллекторных коридорах, подводящих поперечной щетью сортированные лесоматериалы к сплоточным машинам. Один комплект ускорителя обеспечивает перемещение лесоматериалов на расстояние до 400 м; при большем расстоянии, перемещения ставят второй комплект. Комплект состоит из двух бесконечных канатов, подвешенных параллельно друг другу вдоль коридора над поверхностью воды. Расстояние между канатами 2,5 м. В начале и конце коридора канаты огибают вертикальные блоки, входящие в состав приводной станции и натяжного устройства. Приводная станция и натяжное устройство смонтированы на мостиках, перекрывающих сортировочный коридор и опирающихся своими концами на понтоны. Верхнюю (холостую) ветвь каждого каната поддерживают над.



поверхностью воды ролики, прикрепленные к поперечным балкам, перекрывающим коридор. Нижняя (рабочая) ветвь бесконечного каната, провисая между редко расставленными поддерживающими роликами, лежит на поверхности плавающих бревен, установленных в поперечную щеть. При движении канатов между их нижними ветвями и поверхностью бревен возникают силы трения; если они окажутся больше сил сопротивления движению бревен, то лесоматериалы будут перемещаться канатами. Чем больше вес единицы длины каната, тем больше силы его сцепления с перемещаемыми лесоматериалами.

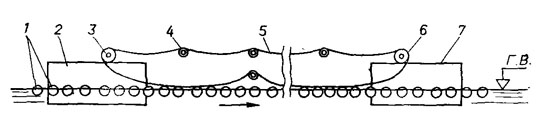

Рис. VII.16. Схема канатного ускорителя:
1 — поперечная щеть бревен; 2, 7 — понтоны; 3—приводное устройство; 4—поддерживающий ролнк; 5 — рабочий канат; 5—натяжное устройство





Приводную станцию устанавливают в начале коридора на мостике. Она включает электродвигатель, редуктор, открытуюзубчатую пару, рабочий вал с двумя барабанами. Натяжное устройство, располагаемое на мостике в конце коридора, состоит из натяжных блоков, которые могут перемещаться в параллелях натяжными винтами. При скорости движения каната 0,4 м/с скорость перемещения поперечной щети бревен составляет 0,25—0,3 м/с, сменная производительность достигает 6000 м3.







Канатные ускорители успешно применяют для перемещения пучков по тиховодным участкам. Их устанавливают в коридорах для сортировки пучков и набора секций плотов, на рейдах приплава с помощью канатных ускорителей пучки лесоматериалов подают к выгрузочным механизмам. Конструкция ускорителя остается той же, что и для перемещения поперечной щети бревен, а диаметр каната увеличивают; длина ускорителя также возрастает и достигает 600 м. Под рабочие (нижние) ветви канатов пучки устанавливают поперек с интервалами до 20 м. В этом случае канаты провисают между пучками, весовая нагрузка от канатов на пучок и сцепление между ними возрастают.

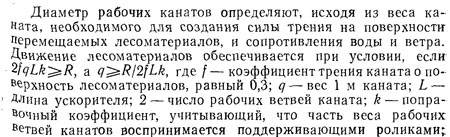

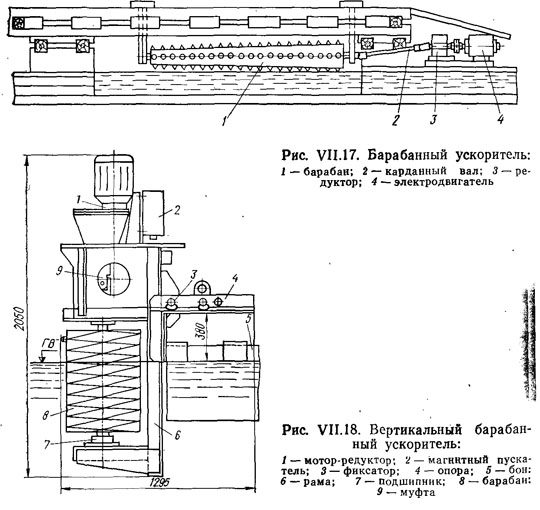

Барабанные ускорители бывают трех видов: цилиндрические и конические с горизонтальной осью вращения, цилиндрические с вертикальной осью вращения. Цилиндрические и конические ускорители с горизонтальной осью вращения наибольшее применение получили на сортировочных коридорах. Их устанавливают вблизи поверхности воды под продольными мостиками, перекрывающими боковые отверстия сортировочного коридора в местах примыкания сортировочных двориков. Ускоритель (рис. VII.17) состоит из барабана 1, вала 2, электродвигателя 4, редуктора 3 и подвески. Цилиндрический барабан длиной 3,025 м, диаметром 0,300 м сварен из листовой стали толщиной 4 мм. На его поверхности укреплены сваркой конические Шипы высотой 20 мм, обеспечивающие хорошее сцепление с поверхностью плавающих бревен. Над поверхностью воды барабан возвышается на 70—80 мм. Частота вращения барабана 70 об/мин, мощность двигателя 2,8 кВт. Из движущейся по коридору поперечной щети бревен сортировщик, находящийся на Мостике, отделяет багром бревна определенного сортимента и Длины и подает их под вращающийся барабан ускорителя, щипы барабана захватывают конец поданного бревна и, несколько заглубляя его, проталкивают по воде в сортировочный дворик.

В некоторых случаях целесообразно применение барабанных ускорителей на качающейся подвеске, которая дает возможность раме с укрепленным на ней барабаном отклоняться и увеличивать зазор между поверхностью воды и барабана.

Конические укороченные барабаны чаще применяют для продвижения лесоматериалов от ворот запани к сортировочным коридорам. Монтируют их на консольной раме, прикрепляемой к направляющим бонам. Длина барабана в этом случае уменьшается до 1,5 м.








В местах перемещения лесоматериалов по воде вдоль лесонаправляющих бонов эффективно работают вертикальные барабанные ускорители (рис. VII. 18); они не позволяют лесоматериалам задерживаться у лесонаправляющих бонов и непрерывно перемещают их в заданном направлении. Вертикальный барабан диа1метром 260—520 мм, высотой 700 мм приводится во вращение от мотора-редуктора мощностью 2,2 кВт. Частота вращения барабана 47 об/мин. На поверхности барабана укреплены шипы, которые располагаются по двухзаходной винтовой линии с шагом 0,1 м. Расположение шипов по винтовой линии позволяет бревнам одновременно сообщать поступательное и вращательное движение, что облегчает их перемещение при значительном скоплении у лесонаправляющих бонов. Рекомендуемое заглубление барабана 0,35 м.





Гидравлические ускорители предназначены для создания на отдельных участках акваторий лесосплавных рейдов искусственных поверхностных потоков для перемещения плавающих лесоматериалов. Их применяют на подаче лесоматериалов к сортировочным устройствам, на перемещении лесоматериалов по сортировочным коридорам, сортировочным дворикам, на сортировке пучков при формировании секций плота, подаче лесоматериалов на рейдах приплава к выгрузочным механизмам и на других производственных операциях, связанных с перемещением лесоматериалов по воде. Гидравлические ускорители по конструктивному исполнению бывают струйные, колесно-лопастные, винтовые.

Струйный ускоритель состоит из горизонтальной трубы диаметром 120—140 мм и врезанных в нее по длине на равных расстояниях (1—1,2 м) конусных насадков, оси которых направлены к горизонту воды под углом 12—15°. В горизонтальную трубу подается под напором вода, которая при выходе из конусных насадков струями создает поверхностный поток, в котором перемещаются лесоматериалы. Один насос обеспечивает водой группу ускорителей. Струйные ускорители устанавливают на расстоянии 30—40 м друг от друга поперек плавучих коридоров, в которых перемещаются лесоматериалы; размещать их можно над поверхностью воды и на глубине до 0,6 м.

Колесно-лопастной ускоритель состоит из длинного горизонтального вала и радиально расположенных на нем продольных лопастей. При вращении вала лопасти своими наружными кромками поочередно входят в воду и создают поверхностный поток. Диаметр колеса 1,8—2 м. Ускоритель располагается поперек коридора и перекрывает всю его ширину. Концами он опирается на понтоны, жестко соединенные мостиками. Для равномерной загрузки привода и образования равномерного поверхностного потока воды по всей ширине коридора лопасти по длине ускорителя разделены на участки. Лопасть последующего участка по отношению к лопасти предыдущего участка смещена на некоторый угол.

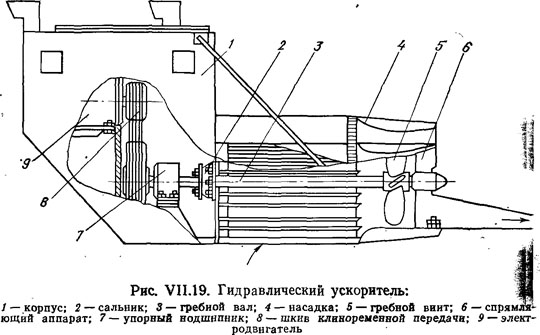

Наибольшее распространение получили винтовые гидравлические ускорители. Они компактны, допускают быстрое перемещение с одного рабочего места на другое, позволяют изменять Направление образуемого поверхностного потока воды. Винтовой гидравлический ускоритель (рис. VII. 19) состоит из стального водонепроницаемого корпуса, электропривода, смонтированного в этом корпусе, гребного вала с гребным винтом в кольцевой насадке, спрямляющего и струенаправляющего аппарата. Между гребным винтом и корпусом размещено водозаборное устройство, которое состоит из круговой ограждающей решетки из поставленных на ребро стальных полос и верхнего, изогнутого по форме цилиндра щитка из сплошного листа, предотвращающего засасывание воздуха через поверхностный слой воды.

Гребной вал получает вращение от электродвигателя через шкив и клиноременную передачу. В месте выхода гребного вала из корпуса установлен уплотнительный сальник, предотвращающий проникновение воды в корпус. Гребной вал опирается на два подшипника: радиально-упорный в корпусе ускорителя и радиальный в ступице спрямляющего аппарата. К выходному отверстию за спрямляющим аппаратом примыкает козырек-отражатель, ограничивающий распространение отбрасываемой струи: в глубь водоема. Спрямляющий аппарат и козырек-отражатель способствуют увеличению длины активного потока, обеспечивающего продвижение лесоматериалов по воде.





Длина активного потока является основным параметром, характеризующим эксплуатационные качества ускорителя. За длину активного возбужденного потока принимают расстояние по его оси от выходного отверстия ускорителя до створа, в котором осевая поверхностная скорость этого потока равна
0,2 м/с. На рабочем месте корпус ускорителя прикрепляют или к специальным плавучим опорам, или к действующим наплавным сооружениям так, чтобы рабочий орган ускорителя и водозаборное устройство были погружены в воду, а ось гребного

вала сохраняла горизонтальное положение. Для охлаждения двигателя используют воздуховод, врезанный в крышку корпуса.

Основные данные винтовых гидравлических ускорителей (потокообразователей) по ГОСТ 13546 — 68:

                                                                   П0-2,2  ПО-5.5 ПО-10

Мощность привода, кВт..........................        2,2.    5,5         10

Длина создаваемого потока, м....................       40   80     125

Конечная скорость создаваемого потока, м/с . . . 0,2   0,2     0,2
