Углевыжигательная печь «Свердлеспром-4»



 Коллектив объединения «Свердлеспром» разработал несколько типов усовершенствованных углевыжигательных установок на базе печей Шварца, наилучшей из которых в настоящее время является печь «Свердлеспром-4» (рис. 56). Она отличается боги лее высокой степенью механизации погрузочно-разгрузочных работ и несколько улучшенными санитарными условиями обслуживания. Сырьем для пиролиза служит древесина лиственных и хвойных пород при длине кусков 150—1000 мм.

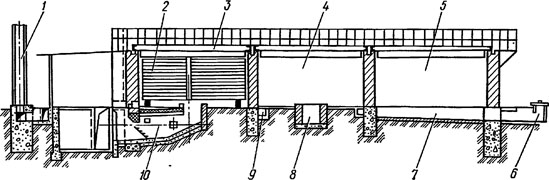

Рис. 56. Установка для пиролиза древесины «Свердлеспром-4»:
1 — вытяжная труба камеры пиролиза; 2 — контейнер с загруженной древесиной; 3 — съемная плита свода; 4 — камера сушки древесины; 5 — камера пиролиза; 6 — колодец для подсмольной воды; 7 — канал для вывода парогазов и подсмольной воды; 8 — канал для подвода газов от топки к сушильной камере; .9 — канал для вывода газов из камеры сушки; 10 — топка камеры пиролиза








Установка состоит из трех камер, из которых две боковые предназначены для углежжения, а третья — для сушки дров. Вместимость каждой камеры 87,5 м3 древесины, которая загружается в специальные металлические контейнеры вместимостью 8,8 м3 каждый. Всего в  камеру загружается 10 контейнеров. Размер каждого контейнера, мм: ширина 1840, высота 2100 и длина 4700.

 Стены камер железобетонные, покатый пол выполнен из бе­тона толщиной 50 мм; вверху установка перекрывается съемными железобетонными плитами, которые так же, как и контейнеры с древесиной и древесным углем, поднимаются и транспортируются консольно-козловым краном. В среднюю часть камер углежжения из топки снизу подводится теплоноситель (горячие дымовые газы с температурой не выше 700 °С), получаемый в результате сжигания топливной древесины или дре­весных отходов, расход которых составляет 15 % от объема пе­рерабатываемого технологического сырья.

Для удаления парогазовой смеси из камер углежжения установлены две деревянные трубы. Средний оборот каждой камеры углежжения 5 сут. Утилизация парогазовых продуктов отсутствует. Мощность установки по переработке березовой древесины около 12 тыс. м3 в год, выход угля 1980 т в год.
